- Sohase zárd rövidre a csatlakozókapcsokat. - Vedd ki a kimerült telepeket a játékból. - Ne üsd vagy dobd neki a telepeket kemény felületnek.

Átírás

1 X-Twin Hawk RtF típusú RC repülőmodell R. sz.: Biztonsági tudnivalók: - Tartsd távol a légcsavartól a kezed, hajad, laza ruházatod, különösen, ha már bekapcsoltad a repülőmodellt. - Ha nem használod, kapcsold ki a távirányítót és a repülőgépet. - A felnőttek állandó felügyeletére van szükség a repülőgéppel való játék közben. - Mindig nagyon figyeld a repülőgépet, hogy ne veszítsd el az irányítását. - Ajánljuk, hogy rakj be új elemeket, ha a távvezérlő már nem működik megbízhatóan. - Őrizd meg ezt a használati útmutatót. - Ezt a játékot csak a használati útmutatóban leírtak szerint szabad használnod. - A lítium-polimer akkumulátorok töltésére alkalmas töltőkészülék kifejezetten ennek a repülőgépnek az akkumulátorának a töltésére való. A töltőkészüléket a repülőgép akkumulátorának a töltésére használd, és ne valamilyen más akkumulátorok töltésére. Sohase nyúlj a légcsavarhoz! Ne irányítsd a repülőgépet emberek fölé. Szükség van egy felnőtt állandó felügyeletére. Az elemek, akkumulátorok, gombelemek, akkumulátorcsomagok, készülékakkumulátorok stb. nem valók a háztartási hulladék közé, mivel ártalmasak a környezetre és az egészségre. Segíts Te is a környezetünk és az egészségünk megóvásában, és beszélj barátaiddal és szüleiddel is a használt telepek szabályos eltávolításáról: a telepeket a kereskedelemi és közösségi gyűjtőállomásokon kell leadni. Így előírásszerűen újrahasznosításra kerülnek. WEEE-Irányelv a használt elektromos és elektronikai készülékekről. Rendelet az elektromos hulladékokról. A használat végén egy kérés: Vedd ki az összes elemet, és távolítsd külön el őket. Add le az összes elhasználódott elektromos működésű készülékeket a helyi elektromos hulladék gyűjtőhelyen. A többi rész való a háztartási hulladékba. Tudnivalók az elemekről - Tilos tölteni az elemeket! - Töltés előtt vedd ki az akkumulátorokat a készülékből. (távirányító) - A kivehető akkumulátorokat csak felnőttek tölthetik fel. - Ne használj keverten különböző típusú, ill. új és használt telepeket. (távirányító) - Csak az ajánlott telepeket, vagy azonos típusú telepeket használj. - A telepeket helyes polaritással ("+" és "-") rakd be. - Vedd ki az elemeket a távirányítóból, ha hosszabb ideig nem fogod használni. - Sohase zárd rövidre a csatlakozókapcsokat. - Vedd ki a kimerült telepeket a játékból. - Környezetvédelem: Add le az elhasznált elemeket az ismert gyűjtőhelyen. Köszönjük! A játék egy LiPo-akkumulátorral van ellátva. Vedd figyelembe a következő biztonsági tudnivalókat. - Az akkumulátorokat ne dobd tűzbe, és ne tartsd nagyon meleg helyen. - Ne tárolj telepeket hőforrás, pl. tűz vagy fűtőtest, közelében. - Ne üsd vagy dobd neki a telepeket kemény felületnek. - Ne merítsd vízbe se! Tárold a telepeket hűvös és száraz helyen. - Az akkumulátorok töltéséhez csak az együttszállított távirányítót használjuk. - Ne süsd ki teljesen az akkumulátort. - Ne kösd az akkumulátort hálózatra. Ne forraszd be közvetlenül az akkumulátort, és ne fúrd át szöggel vagy hegyes tárggyal. - Ne tárolj telepeket fémtárgyakkal, pl. lánccal, hajcsattal stb. együtt. Rövidzár-veszély! - Ne szedd szét és ne módosíts telepeket. - A LiPo-akkumulátort legalább 6-havonként töltsd fel. Ápolás és karbantartás - Szükség esetén egy nedves ruhával tisztítsd le a játékot. - Védd a játékot erős hőhatástól vagy napsütéstől. - Ne merítsd víz alá a játékot, mert tönkremehet az elektronikája. Megjegyzések csak felnőtteknek: - Szülőknek: Olvassák el a használati útmutatót a játék használata előtt gyerekükkel együtt. - A helyes összeszerelést egy felnőttnek kell felügyelnie (elemcsere, tartalék-alkatrészek, finombeállítás stb.). - Ajánlatos figyelni a gyereket az elemek berakásakor vagy cseréjekor. Megjegyzések: - Elektrosztatikus feltöltődés esetén a játék esetleg már nem fog működni. Megoldás: Vedd ki az elemeket, majd rövid idő múlva rakd vissza őket. - A legjobb teljesítmény érdekében használj új alkálimangán elemeket. - Ehhez a játékhoz csak az ajánlott töltőkészüléket (távvezérlőt) alkalmazd.

2 A repülőgép telepszükséglete: Tápáramellátás: Névleges értékek: 3,7 V egyenfeszültség: 3,8 W Telep: 1 db 3,7 V-os LiPo-akkumulátor (együttszállított) Névleges teljesítmény: 130 mah A távvezérlő telepszükséglete: Tápáramellátás: Névleges értékek: 9 V egyenfeszültség : 3,6 W Elemek: 6 db 1,5 V-os AA /LR6/ceruzaelem (nem része a szállításnak). Előkészületek a repülésre: Az elemek berakása Kapcsold ki (OFF) a távvezérlőt. 1. Csavard ki az elemtartó fedelének a csavarjait, és vedd le a fedelet. 2. Rakj be 6 db ceruzaelemet helyes polaritással az elemtartóba. 3. Rakd fel az elemtartó fedelét a helyére, és csavard be a csavarjait. A szállítás tartalma Repülőgép Távirányító Antenna Légcsavar-készlet Tartalékalkatrész Használati útmutató A készülék leírása Repülőgép szárnyak légcsavar oldalkormány A repülőgép akkumulátorának a feltöltése: Kapcsold ki a repülőgépet és a távvezérlőt. Húzd ki a távvezérlőből a töltőkábelt, és dugd be a repülőgép töltőhüvelyébe. 2. Kapcsold be a távvezérlőt. A töltés automatikusan beindul. Világít a zöld töltésjelző fény. 3. Húzd ki a töltődugót, miután kialudt a töltésjelző fény, és befejeződött a töltés. Mintegy 30 perc töltési idő 3 percnyi repülési időnek felel meg. A töltési idő az akkumulátor maradék energiájától függ. töltőhüvely gázkar magassági Emeld fel a fedelet, és vedd elő a töltőkábelt. töltésjelzés Csavarozd fel az antennát az adóra. finombeállító irányítókar működésj elzés elemtartó fedele főkapcsoló Reptetési tudnivalók 1. Csavarozd fel az antennát a távvezérlőre. 4. A frekvenciaválasztó kapcsolóval állítsd be a távvezérlő frekvenciáját a repülőgépével azonos frekvenciára. 1. A távvezérlő feltétlenül legyen kikapcsolva. Kapcsold be a repülőgépet. 2. A gázkarnak a minimális állásban kell lennie. Kapcsold be a távvezérlőt. 3. Állítsd a finomhangoló kapcsolót középállásba. 4. Indítsd el a repülést úgy, hogy repülőgépet vízszintesen a szél "ellenében" eldobod. Adjál azonnal teljes gázt a gázkarral. sávválasztókapcsoló főkapcsoló 7. Ha a repülőgép szándékod ellenére balra húz, forgasd jobbra a finomhangolót, amíg a gép már egyenesen repül tova. Ha a repülőgép szándékod ellenére jobbra húz, forgasd balra a finomhangolót.

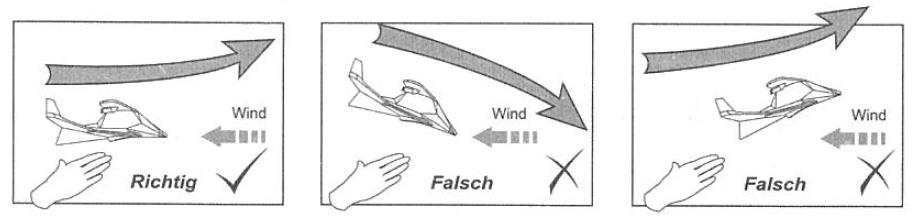

3 A repülőgép balra Forgasd jobbra a finomhangol ót. A repülő gép jobbra kanyar Forgasd balra a finomhangol ót. Indítás Felszállás feldobással 8. Told balra az irányítókart, ha azt akarod, hogy balra kanyarodjon a repülőgép. Told jobbra az irányítókart, ha azt akarod, hogy jobbra kanyarodjon a repülőgép. A repülőgép a jobboldali és baloldali légcsavar sebességének a különbségétől függően fordul jobbra vagy balra. 9. Ha felfelé tolod a gázkart, növeled vele a repülési sebességet. Ha lefelé tolod a gázkart, csökkented vele a repülési sebességet. gázkar oldalkormány művelet a) A helyes felszállási módszer: vízszintesen dobd el a repülőgépet. b) Ha a repülőgépet az orrával felfelé dobod el, előfordul, hogy szabálytalanul kezd el repülni, és hirtelen lezuhan. Ajánlatos lehúzni a gázkart, ha a repülőgépet vízszintesen akarod reptetni. Tanács: A repülőgépedet mindig orral a szél irányába dobd el. magasságtartás magasságtartás felszállás vagy emelkedés leszállás vagy süllyedés balra jobbra A légcsavar cseréje 1. Húzza le a törött vagy sérült légcsavart az ábra szerint. 2. Ellenőrizze a légcsavar forgásirányát, mielőtt felrakná az új légcsavart. Bemetszéssel ellátott oldal Bemetszés nélküli oldal ragasztószalag Figyelem: A légcsavart csak felnőtt cserélheti. A motor tengelyének éles hegye lehet. 10. Lassan told lefelé a gázkart, hogy leállítsd a légcsavarokat, és leszállj a géppel. 11. Ha egy kicsit megsérül a repülőgép, a ragasztószalaggal kijavíthatod a sérülést. Repülési tanácsok Környezet és időjárás A szabadban: napsütésben, nyugodt légviszonyok vagy enyhe szellő mellett. A repülőgépet soha ne reptesd szeles napon. Ajánljuk, hogy a repülőgépet puha talaj felett, például egy mezőn reptesd. Ne reptesd a repülőgépet esőben, hóesésben vagy nagyfeszültségű vezeték közelében. baloldal a motor felé kifelé jobboldal a motor felé kifelé

4 jelenség hibaok megoldás A légcsavarok nem - A főkapcsoló forognak. ki van kapcsolva (AUS/OFF). - Gyenge az akkumulátor - A távvezérlő frekvenciája nincs a helyes értékre állítva. Nem villog a távvezérlőn a működésjelző. - Állítsd a főkapcsolót az AN/ON (be) állásba. - Töltsd fel/cseréld ki az akkumulátort. - Válaszd ki a helyes frekvenciát. - Gyengék a távvezérlő elemei. - Cseréld ki a távvezérlő elemeit. Nem száll fel, vagy - A repülőgép nem a széllel repülés közben hirtelen szemben száll. lezuhan a gép. - Gyenge az akkumulátor A repülőgép nincs az - Más távvezérelt gépek irányításod alatt. repülnek ugyanavval a frekvenciával a közelben. - A gép az adó hatótávolságán kívül repül. - Nagyfeszültségű távvezetékek zavarai. Transzformátor vagy épület. - Tartsd a repülőgépet felszálláskor a széllel szemben. Töltsd fel ismét a repülőgépakkumulátort. - Túl meredeken indítottad el a repülőgépet. - Máshol reptesd a repülőgépet. - Nézd meg, hogy teljesen ki van-e húzva az antenna. Az adó hatótávolsága nyílt téren maximum 50 méter. - Ne reptesd a repülőgépet nagyfeszültségű távvezeték vagy transzformátor közelében.lében.
