1 EGY PARTNER, AKIRE MINDIG SZÁMÍTHAT, HA A MUNKÁT HATÉKONYAN KELL ELVÉGEZNI. A STEYR PROFI SOROZAT LE.

2 EGY PARTNER, AKIRE MINDIG SZÁMÍTHAT, HA MINDEN FELADATON URRÁ AKAR LENNI. TARTALOM 4 5 PROFI SOROZAT 615 FÜLKE ÉS KEZELŐSZERVEK 1617 MOTOR ERŐÁTVITEL 2223 TLT 2425 HIDRAULIKARENDSZER HÍD, FÉKEK 2829 STECH 3031 STECH 700 MONITOR 3233 EASYTRONIC II ÉS ISOBUS III STEYR SZ HOMLOKRAKODÓ 3637 SZERVIZ 38 KARBANTARTÁS 3941 MŰSZAKI ADATOK 2 3

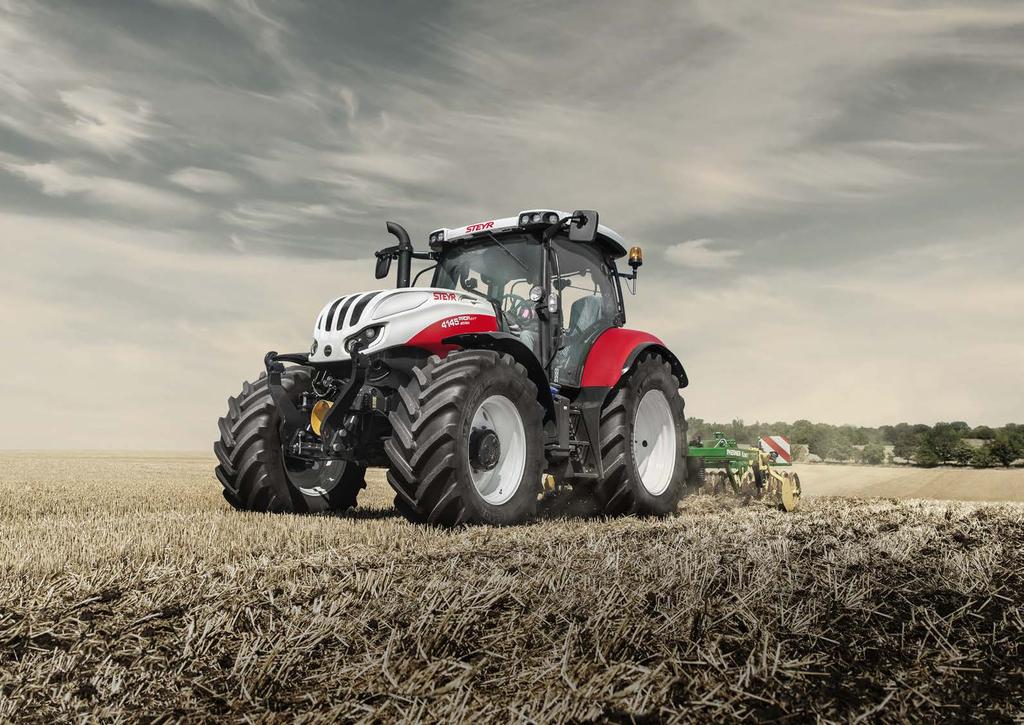

3 MÁR ELSŐ RÁNÉZÉSRE IS KIVÁLÓ ÁRÉRTÉK ARÁNY. PROFI HELYTÁLLÁS Hatékonyság és sokoldalúság szemet gyönyörködtető új megjelenéssel: a Profi sorozat nemcsak szántóföldön, legelőkön és gazdaságon belüli, hanem ipari és erdészeti munkák elvégzésére is kiválóan alkalmas. lett Multicontrolleres kartámasz is található. Az innovatív Profi CVT nevéből adódóan CVT hajtóművel és ISOBUS III rendszerrel magas szintű kényelemmel és kifinomultsággal kényeztet. Alacsony zajszint 69 db(a) a stresszés fáradtságmentes munkavégzés és Bluetooth zavartalan használatának érdekében. CVT Fokozatmentesen változtatható áttételű váltó egyedülálló hatásfokkal a Profi CVT modellekben. Három változatban áll rendelkezésre összesen 14 különböző modell, lóerő közötti teljesítménnyel. A belépő szintű Profi Classic sorozat modelljei mechanikus kihelyezett gyorscsatlakozókkal, nyitott központú hidraulika rendszerrel és az alapverzióban magas tetővel nyújt kivételes funkcionalitást. Az új Profi modellekben több elektronikus vezérlőegység mel A STEYR EcoTech motor minden modellben megtalálható. A 4,5 literes (4 hengeres) és 6,7 literes (6 hengeres) töltőlevegőhűtésű és közös nyomócsöves befecskendezésű turbódízel motor a környezetbarát HieSCR füstgáz utókezelő rendszerének köszönhetően könnyedén teljesíti az EU károsanyagkibocsátási normájának IV. szintjét, ezzel biztosítva a hosszú távú gazdaságosságot. Akár 16, nagy fényerejű LED munkalámpa a professzionális 360 körvilágításért. Kényelmes munkavégzés a Multicontrolleres kartámasznak köszönhetően. AktívStop funkció, ami üzemi fék használata nélkül is megtart emelkedőn és lejtőn a Profi CVT modellekben. EasyTronic II automatikus táblavégi forduló menedzsment a Profi és Profi CVT modellekben. Fülke és mellső híd rugózás a nagyobb kényelem szolgálatában. 3 fokozatú hátsó TLT normál és Eco üzemmóddal. STronic rendszer az optimális teljesítmény és legnagyobb hatásfok eléréséhez kg maximális emelőkapacitás a hátsó és 3100 kg a mellső függesztőművön. EcoTech motorok a nagyobb teljesítményért és alacsonyabb fogyasztásért. STEYR SZ homlokrakodó előkészítés gyári kivitelben. PowerPlus teljesítménynövelő rendszerrel akár 34 extra lóerő. Gumiabroncs és felnikombinációk minden alkalmazási területre, akár ikerkerekezéshez is. Megbízható, hosszú élettartamú 4 fokozatú PowerShift váltó 16 16, vagy fokozattal a Profi modellekben. Profi és Profi CVT támogatja a legújabb ISOBUS szabványokat. Ecoüzemmód: A 40 km/h sebesség az üzemanyagtakarékos 1550es fordulatszámon érhető el. STECH precíziós gazdálkodási technológia: Mindig egy sorral előrébb! 4 5

4 EGY PARTNER, AKIRE MINDIG SZÁMÍTHAT, HA MINDENEN RAJTA AKARJA TARTANI A SZEMÉT. 6 7

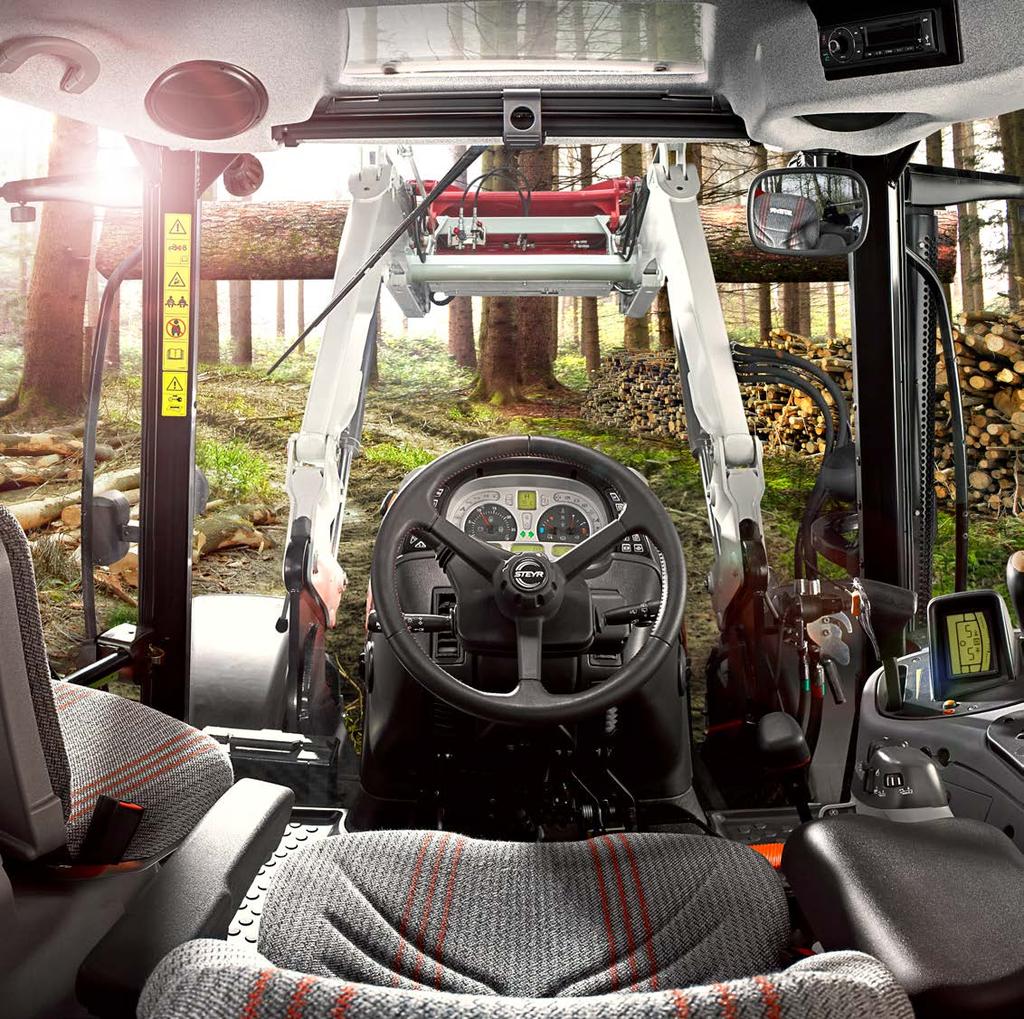

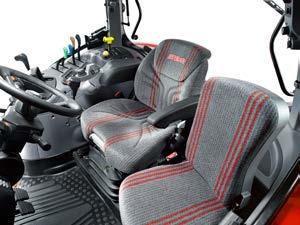

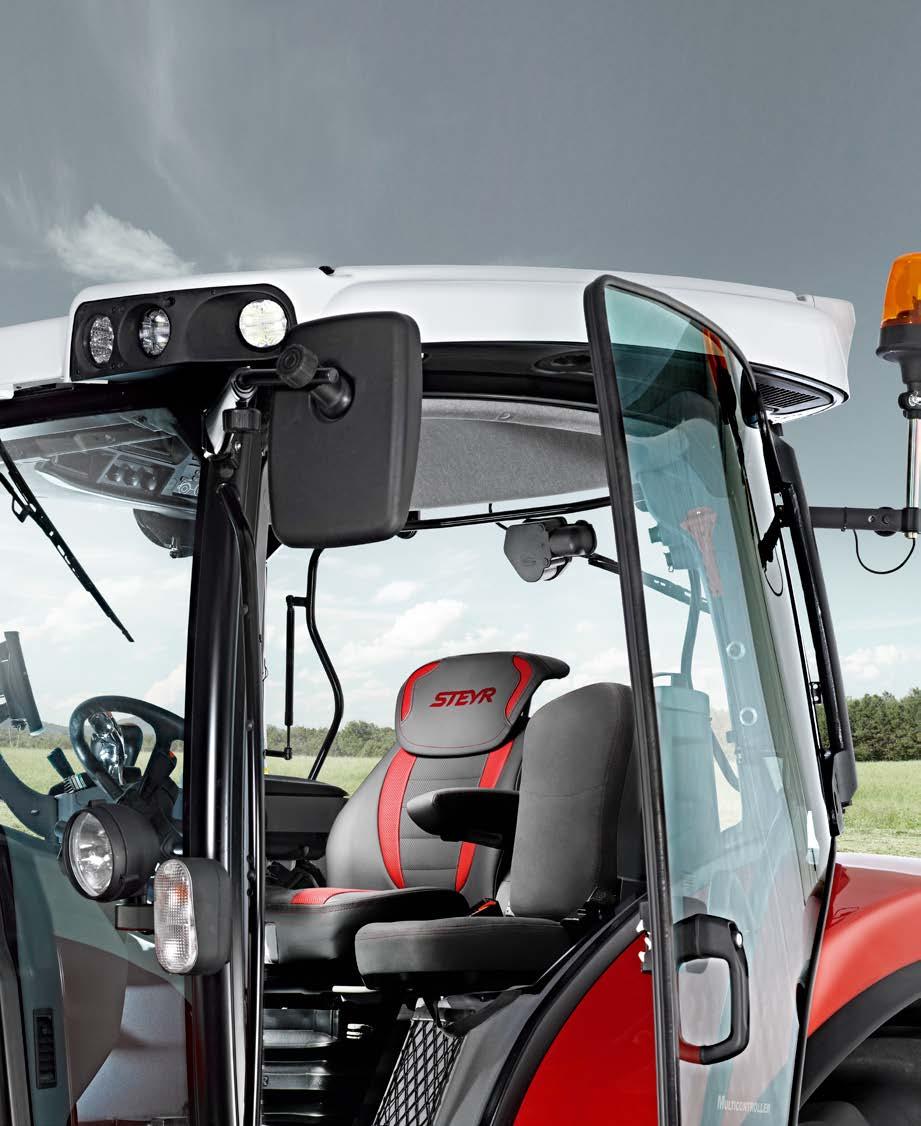

5 A NAGYOBB KÉNYELEM ELŐNYEI. A Profi sorozat Comfort fülkéje még a leghosszabb munkanapot is élménnyé varázsolja. Függetlenül a terep és talajviszonyoktól, a Profi fülkéjében a gépkezelő mindig optimális utazási kényelemben és biztonságban dolgozhat. A fülke mindkét oldalról hozzáférhető, akár alacsony vagy magas tetős változat esetén is. A kabinrugózás opciós tételként áll rendelkezésre. TELJES ERŐVEL ELŐRE. A Comfort fülke színezett ablakai, az első szélvédő napellenzője és az automatikus légkondicionáló rendszer precíz beállításával a gépkezelő mindig hideg fejjel gondolkodhat. A nagyobb komfort érdekében a kormányoszlop magassága és dőlésszöge állítható, az előrehátra és felle állítható Multicontroller kartámasz is tökéletesen illeszkedik a gépkezelőhöz. Az opciós dinamikus kettős irányú csillapítórendszerrel felszerelt vezetőülés, az elfordítható fejtámasz és az aktív szénszűrőbetét által szabályzott páratartalom biztosít kellemes és fáradtságmentes munkakörnyezetet. TÖKÉLETES MUNKAKÖRNYEZET. A Profi és a Profi CVT fülkéjének kényelme még tovább növelhető az opciós automatikus klímaszabályozással, napellenzővel a hátsó szélvédőn, az elektromosan állítható Multicontroller kartámasszal, bőrbevonatú kormánykerékkel és padlószőnyeggel. Mindezek biztosítják a stresszmentes munkakörnyezetet. AKTÍV RUGÓZÁS. A csúcsminőségű Maximo Evolution automatikusan szabályzott aktív rugózású bőrkárpitozású vezetőülés, ülésfűtéssel és szellőztetéssel minden gépkezelő álma. Mindezen felül a Profi és Profi CVT modellek bőrkárpitozású utasüléssel is kérhető. COMFORT FÜLKE: Alacsony zajszint, 69 db(a) a Profi és Profi CVT modellekben. Kényelmes Comfort fülke alacsony vagy magastetős változatban. Nagyvonalúan felszerelt luxusfülke 5 fokozatban állítható kabinrugózással. 3 fajta ülés típus, szövet vagy bőrkárpitozással. Színezett ablakok, napellenző az első és hátsó szélvédőkön. Légkondicionáló, opciós tételként automatikus szabályozással. Hifi sztereó rendszer Bluetoothszal. Profi Classic fülke standard komfortüléssel. Profi fülke Multicontroller kartámasszal és elfordítható fejtámasszal. Profi CVT fülke MaximoEvolution bőrkárpitozású ülésekkel. 8 9

6 TÖKÉLETES, 360 OS KILÁTÁS 4 oszlopos panorámafülke Tökéletes kilátást biztosító tetőablak Elektromosan állítható, fűtött, nagy látószögű tükrök. Akár 16 LED munkalámpa JÓL NÉZ KI 4 oszlopos panorámafülke hatalmas ablakai és tetőablaka, valamint osztatlan első szélvédője tökéletes és akadálytalan körpanorámás kilátást biztosít. A LED munkalámpa csomag még az éjszaka beállta után is felülmúlhatatlan láthatóságot kínál. 6 LED munkalámpa a tető elején és hátulján az alapfelszereltség része. 4 opciós LED munkalámpa rendelhető mindegyik kabinoszlopra, előre és hátulra is. A LED lámpánkénti 2000 lumenes fényerő az éjszakát nappallá varázsolva biztosítja a pontos és hatékony munkavégzést. JÓK A KILÁTÁSOK. A karcsú motorháztetőkialakítás kitűnő kilátást biztosít az elülső munkaterületre. A munkaeszközök könnyű csatlakoztatását biztosítja, hogy a Profi CVT hátsó részén kialakított csatlakozási pontok tisztán láthatók. A nagyméretű, elektromosan állítható, fűtött, teleszkópos, nagy látószögű visszapillantó tükrök segítségével akár széles munkaeszköz is szemmel tartható. Az alapfelszereltségű, nyitható tetőablak akadálytalan kilátást biztosít a homlokrakodóra

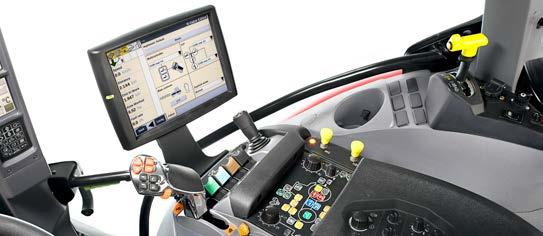

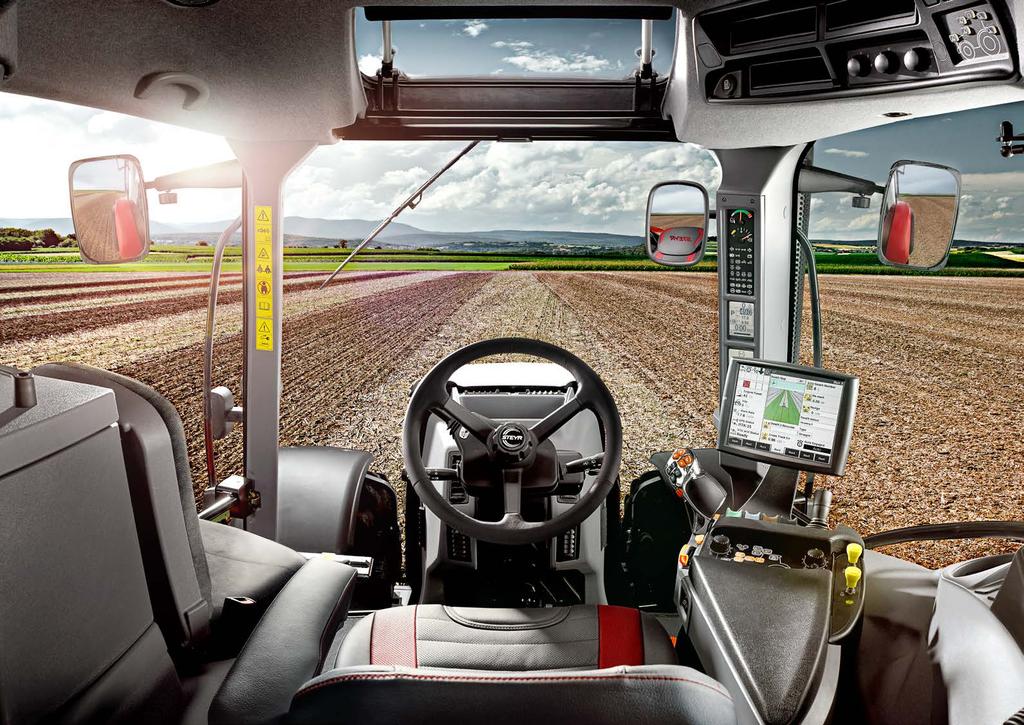

7 PROFI ÉS PROFI CVT VEZETŐFÜLKE. A STEYR Profi és Profi CVT traktorok működtetése egyszerű és intuitív. Minden kezelőszerv és kijelző a legmodernebb ergonómiai és formatervezési szempontot figyelembevételével készült. Az összes beállítás az STECH 700 színes érintőképernyős monitoron keresztül vagy a kartámaszon található vezérlők segítségével módosítható. Ez lehetővé teszi, hogy a gépkezelő teljes figyelmét a munkára összpontosítsa, ezzel növelve a termelékenységet és gazdaságosabb működést Multicontroller PowerShuttle irányváltó kapcsoló Sebességtartomány kiválasztás Kihelyezett gyorscsatlakozók vezérlése Hátsó és mellső hárompontfüggesztőmű emelés / süllyesztés, úszóhelyzet beállítás Menetsebesség választó EasyTronic II aktiváló STECH 700: integrált érintőképernyős színes monitor ICP Intuitív Vezérlőpanel EHR helyzetszabályozó EHR erőszabályozó EHR hátsó hárompontfüggesztőmű emelés / süllyesztés Hátsó hárompontfüggesztőmű lengéscsillapítás Hátsó TLT menedzsment Kerékcsúszásszabályzó aktiválás EasyTronic II táblavégi forduló menedzsment Elektronikus kihelyezett gyorscsatlakozó vezérlés Kerékcsúszás szabályozó Mellső hárompontfüggesztőmű süllyesztési sebesség szabályozó Mellső hárompontfüggesztőmű emelési magasság korlátozás Hátsó hárompontfüggesztőmű süllyesztési sebesség szabályozó Hátsó hárompontfüggesztőmű emelési magasság korlátozás 9 Műszerfal Teljesítményadatok és egyéb üzemi paraméterek a gépkezelő természetes látószögébe eső, jobb oldali A oszlopba épített kijelzőcsoportról olvasható le. A legfontosabb információk egy szempillantás alatt áttekintők Összkerékmeghajtás és differenciálzár vezérlés Két állandó motorfordulatszám memória Mellső hárompontfüggesztőmű helyzetszabályzó 35 Hátsó hárompontfüggesztőmű érzékenység szabályozó oldal Elektromos joystick akár 7 pár kihelyezett gyorscsatlakozó vezérléséhez Hátsó kihelyezett elektronikus gyorscsatlakozók vezérlése Mellső TLT start/stop Mellső TLT menedzsment EHR mellső hárompontfüggesztőmű emelés / süllyesztés CVT hajtómű programok 13 Hátsó TLT start/stop 14 EcoDrive osztott kézi gázkarral

8 EGY PARTNER, AKIRE MINDIG SZÁMÍTHAT, HA A LEGÚJABB TECHNOLÓGIA ELŐNYEIT AKARJA ÉLVEZNI

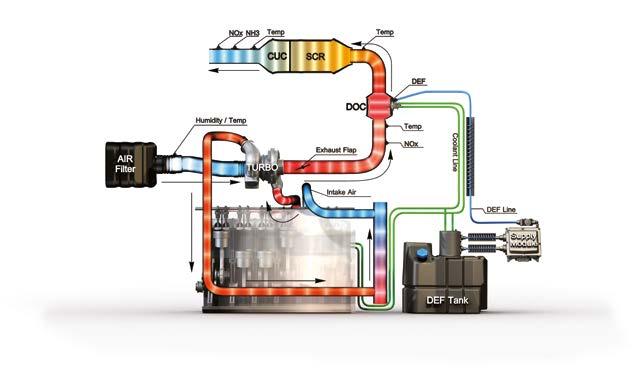

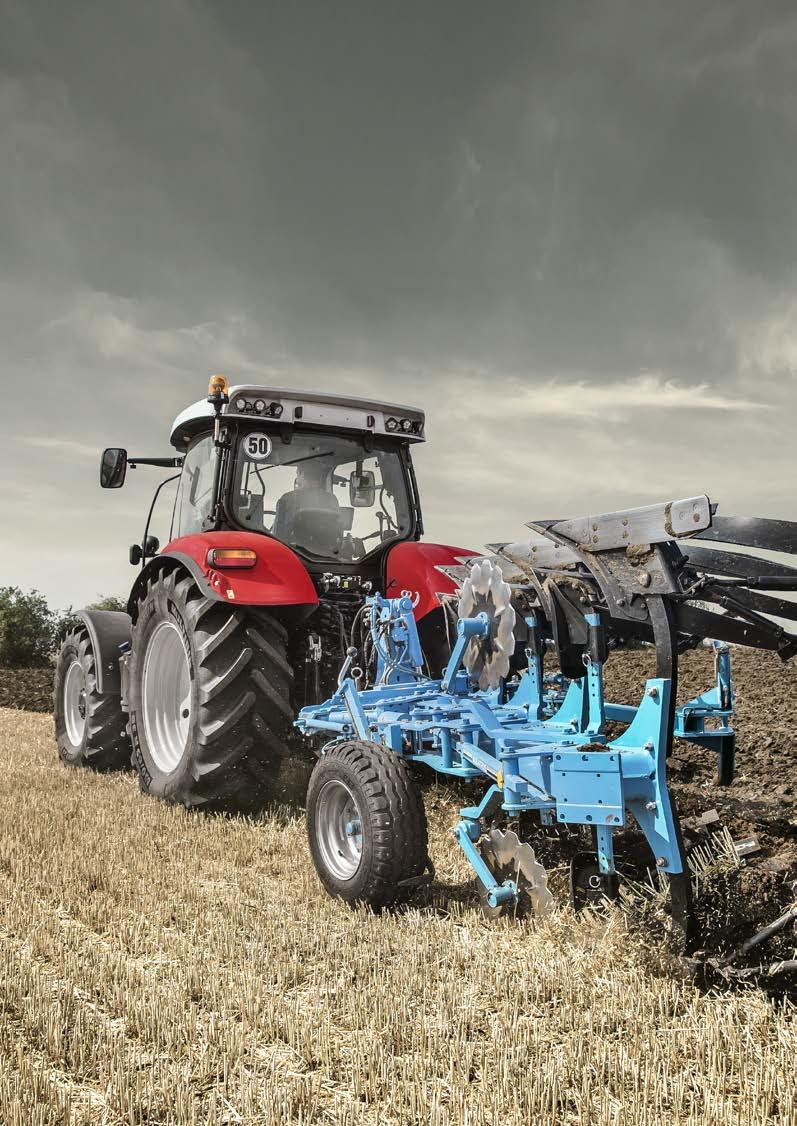

9 ECOTECH ÁTTEKINTŐ 4 és 6 hengeres turbódízel motor töltőlevegőhűtéssel és közös nyomócsöves befecskendezéssel HieSCR kipufogó technológia: magas hatásfokú SCR (szelektív katalitikus redukció) rendszer PowerPlus teljesítménynövelő rendszerrel akár 34 extra lóerő. Hosszú karbantartási intervallumok (600 munkaóra) a motorra Akár 740 Nm maximális motornyomaték Akár 46% nyomaték rugalmasság EUs emissziós norma IV. szint STronic motor / erőátvitel menedzsment a Profi CVT modellekben Vezetési profil egyéni beállítások Opcionális tételként kipufogófék NAGYOBB TELJESÍTMÉNY, KEVESEBB FOGYASZTÁS. Az elektronikusan szabályozott dízelmotor erőfeszítés nélkül végzi el még a nagy teljesítményigényű munkákat, mindezt alacsony motorfordulatszámon. A Profi modellek 116 és 145 lóerő közötti névleges teljesítmény között állnak rendelkezésre. A motor fő fordulatszámtartománya 1500 és 1900 f/perc közé esik, az itt leadott teljesítmény PowerPlus teljesítménynövelő rendszerrel további 34 LEvel növelhető. ELSŐ OSZTÁLYÚ MOTORTECHNOLÓGIA. Az EcoTechnek köszönhetően a Profi modellek motorjai a kategória csúcsát képviselik. A nagyfokú hatékonyság, gazdaságosság, környezetkímélő üzemmód és a legfejlettebb teljesítmény szabályozás tökéletes szimbiózist alkot a motorban. Az egyedülálló HieSCR füstgáz utókezelő rendszer pedig nemcsak az üzemanyagfogyasztást tartja a legkedvezőbb szinten, hanem a motorok reakcióképességét is számottevően javítja. Az optimalizált üzemanyagbefecskendezés kipufogógázvisszavezetés nélkül garantálja a motor magas hatásfokú működését és hosszú élettartamát, alacsony fajlagos üzemanyagfelhasználással párosítva. Ennek köszönhető a 600 munkaórás karbantartási periódus, amely minden összehasonlításban győztes érték. A rendszer nem igényel részecskeszűrő használatot, ezzel csökkentve a karbantartási költségeket. ELEGENDŐ TARTALÉK A POWERPLUSSZAL. A Power Plus motorteljesítményvezérlő rendszer további teljesítményleadásra képes szállítási, TLT és hidraulikus feladatok esetén, ez maximálisan 45 LE többletteljesítményt jelent. SPEED PLUS: MINDIG ÁLLANDÓ MOTORFORDULAT SZÁM. A Speed Plus segítségével egy vagy két motorfordulatszám előre beállítható és sorrendbe rakható, pl. bálázás, vetés, permetezés vagy hasonló fontosságú munkavégzés során. Ezzel biztosítható az állandó TLT fordulatszám. Ezt a beállítást az aktivált EasyTronic II kikapcsolhatja. A munkaeszköz felemelésekor a fordulatszám 0 f/percre csökken, ami süllyesztéskor visszaáll a megadott értékre

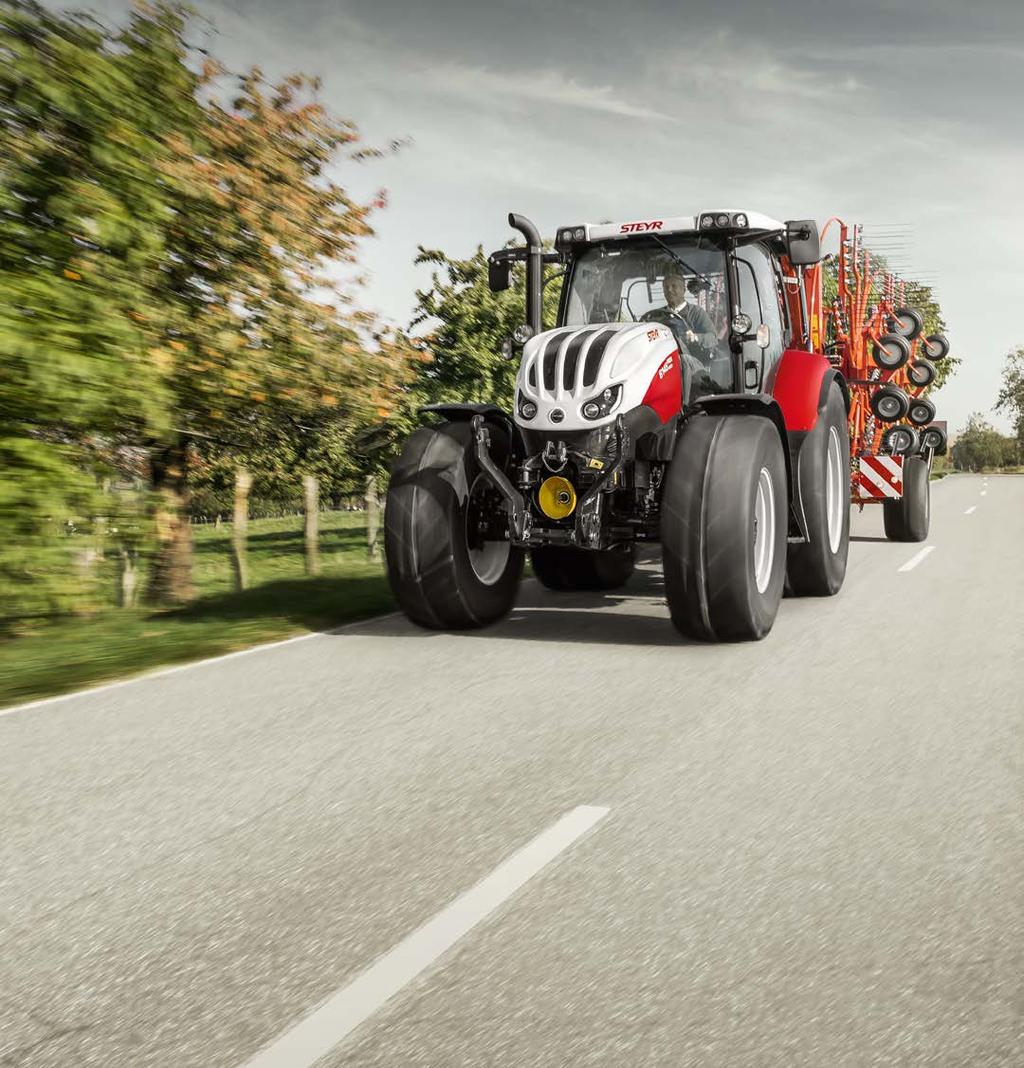

10 TELJESÍTMÉNYÁTADÁS HATÉKONYAN. A STEYR Profi erőátviteli rendszerének fejlesztésekor a hatékonyság volt a legfontosabb szempont. Változattól függően az erőátvitel felszerelhető PowerShuttle irányváltóval és 4 fokozatú PowerShift váltóval. Rendelkezésre áll fokozat 40 km/h max. sebességgel, illetve fokozat 40 km/h Eco és 50 km/h végsebességekkel. MINDEN ELVÁRÁSNAK MEGFELEL: Erőátvitel rendszer bármely felhasználáshoz jól illeszkedik. 4 fokozatú PowerShift váltó. SMatic automatikus váltás a szántóföldi és közúti tartomány között. 40 km/h csökkentett motorfordulatszám mellett, és opciós 50 km/h végsebesség. Akár 190 m/h sebesség (18.4R38 abronccsal) a Profi Classic és Profi modellen. STEYR 4 FOKOZATÚ POWERSHIFT. A teljesen szinkronizált PowerShift/PowerShuttle erőátvitel valószínűtlenül sima váltást tesz lehetővé, mindezt teljesítményveszteség nélkül. A beállított fokozatok az elektronikus kijelzőn követhetők. Az SMatic rendszer automatikusan kapcsol a szántóföldi és közúti tartományok között a jármű sebességének és terhelésének függvényében FOKOZATÚ VÁLTÓ AZ 50 KM/H VAGY 40 KM/H ECO SEBESSÉGHEZ. Opciós tételként a 4 fokozatú PowerShift minden Profi traktorba rendelhető 17. előremeneti fokozattal, így a haladási sebesség 50 km/hra emelkedik vagy ennek segítségével csökkentett fordulatszámon, üzemanyagtakarékosan érhető el a 40 km/h sebesség. Ugyancsak opcióban mászófokozat is rendelhető, ami lehetővé teszi a traktor 190 m/h sebességű haladását. Klasszikus váltókar a Profi Classic modellben Multicontrolleres vezérlő a Profi modellben SZÁNTÓFÖLD KÖZÚT 17. fokozat 16. fokozat 15. fokozat 14. fokozat 13. fokozat 12. fokozat 11. fokozat 10. fokozat 9. fokozat fokozat 7. fokozat 6. fokozat 5. fokozat 4. fokozat 3. fokozat 2. fokozat 1. fokozat Max. sebesség SemiPowerShift esetén 50 km/h [km/h] 18 19

11 AZ ÚJ GENERÁCIÓS TELJESÍTMÉNY ÁTVITEL. Fokozatmentesen változtatható áttételű váltó 0 50 km/h között AktívStop funkció DKT duplakuplungos technológia STronic motor/erőátvitel menedzsment 50 km/h végsebesség üzemanyagtakarékos 1700 f/percen FOLYAMATOSAN VÁLTOZTATHATÓ ÚT A SIKERHEZ. Mindig minden simán zajlik a fokozatmentesen változtatható áttételű (CVT) váltóval. A hidraulikus és mechanikus egységek intelligens összhangja nyújt költséghatékony működést, természetesen a teljesítmény csökkenése nélkül. A fokozatmentesen változtatható áttételű váltó segítségével bármilyen munka könnyen elvégezhető. MAGAS MECHANIKUS HATÁSFOK. A CVT hajtómű a motorból érkező teljesítményt főként mechanikusan, kis részben hidrosztatikusan adja le. Ennek a kialakításnak köszönhetően a motor teljesítménye maximálisan kihasználható. A hosszú élettartamú, robusztus hajtómű a duplakuplungos technológia segítségével kiváló teljesítmény átvitelt eredményez. Az STronic koordinálja az áttételi arányt és a motor fordulatszámot a teljesítményigény figyelembevételével, ezzel automatikusan biztosítva az optimális üzemanyaghatékonyságot. E tervezési elv alapján a motor teljesítménye maximálisan kihasználható. AKTÍV STOP FUNKCIÓ. Az AktívStop funkció kétségtelenül egy biztonsági segítség. Használatával a traktort akár még a vontatmányával együtt képes álló helyzetben tartani, még meredek lejtőn is. Továbbá lehetővé teszi a kuplung és fék használata nélküli elindulást. FINOMTÓL AZ AGRESSZÍVIG. Három erőátviteli érzékenységi szint állítható be a gázpedálra és a Multicontrollerre. Ez megváltoztatja a Profi CVT gyorsulási és szabadonfutási jellemzőit. A szállítási üzemmód beállításával finom irányváltások végezhetők, ami ideális a nagy sebességen történő szállítási feladatokhoz és a csúszós talajon végzett munkafolyamatokhoz. Pótkocsi vontatása során fékezéskor a pótkocsi fékezéséhez képest késleltetve lép működésbe, javítva a biztonságon, és megakadályozva, hogy a vontatmány eltolja a traktort. A általános üzemmód beállítása általános szántóföldi munkavégzésre alkalmas. Az agresszív üzemmód beállítás kimondottan a nehéz szántóföldi és homlokrakodóval végzett műveletekhez van szabva, ami közvetlen és gyors irányváltást biztosít. Fokozatmentesen változtatható áttételű váltó 0 50 km/h között Duplakuplungos technológia DKT 20 21

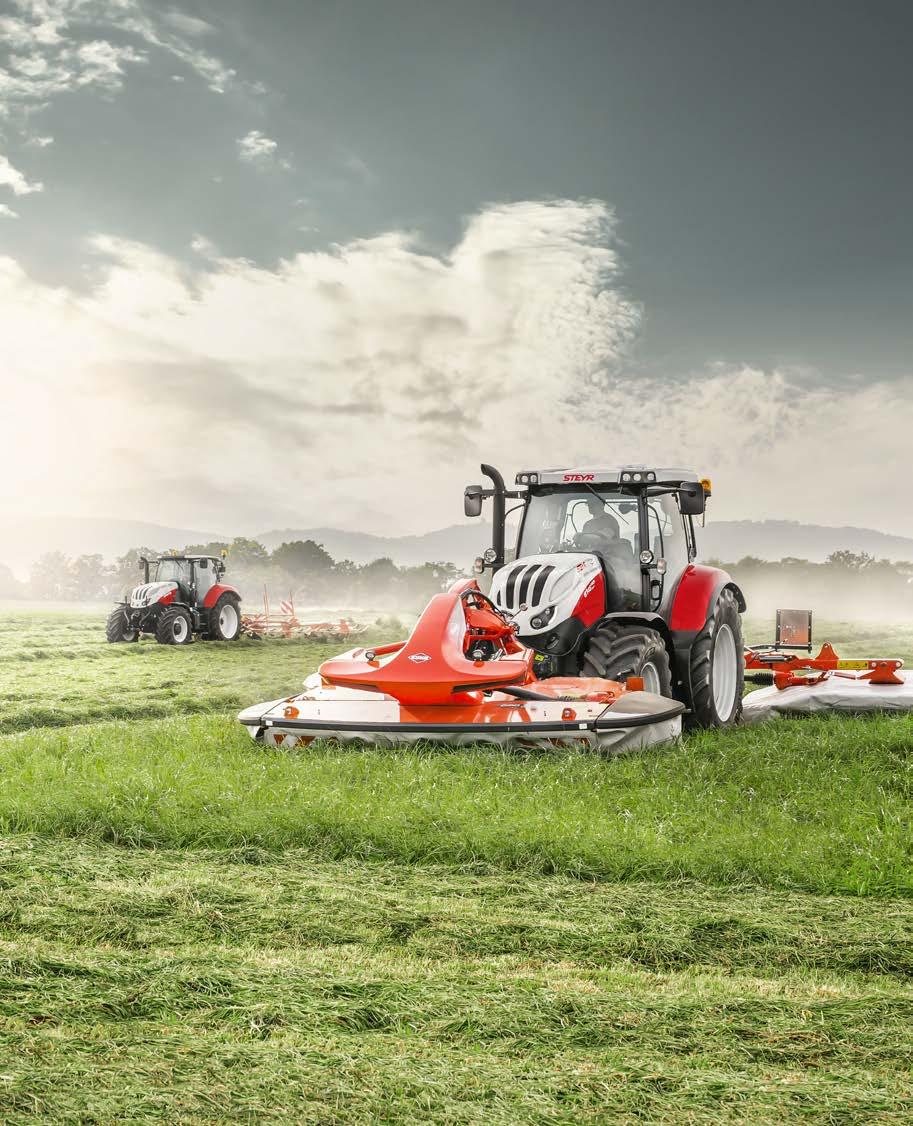

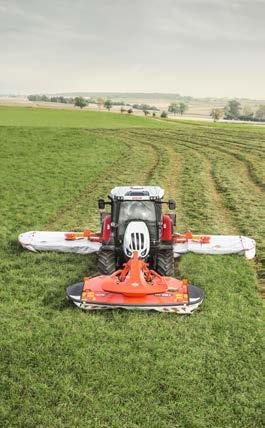

12 TELJESÍTMÉNY, HATÉKONYAN ÁTADVA. A Profi sorozat TLT sebessége három különböző fordulatszámon működik. A Profi modellekhez opciós mellső függesztőmű kérhető TLTvel kombinálva, így például mellső és hátsó kaszakombinációt üzemeltetve jelentősen növelhető a termelékenység. TÖKÉLETES ÖSSZHANG. Az egyszerűen kezelhető TLT menedzsment a TLT automatikus be és kikapcsolásával nagymértékben csökkenti a terhelést a mellső és hátsó függesztőmű emelésekor és süllyesztésekor. Az elektronikus lágyindítás szabályozó lehetővé teszi, hogy a munkaeszközök indítása fokozatos és kíméletes legyen. A mellső TLT és hárompontfüggesztőmű tökéletes megtervezésével a mellső híd és a mellső hárompontfüggesztőmű közötti távolság rövidre csökkent TLT vezérlő a Profi és Profi CVT modelleken. Mellső TLT Start/Stop Hátsó TLT Start/Stop Hátsó TLT menedzsment Mellső TLT menedzsment TLT vezérlő a Profi Classicon. A MOTORTELJESÍTMÉNY HATÉKONY ÁTVITELE. 540 / 540E / 1000 vagy 540E / 1000 / 1000E TLT fordulatok Elektrohidraulikus indítás terhelés alatt is Tökéletesen integrált mellső és hátsó TLT TLT menedzsment a mellső és hátsó TLThez Lágyindítás funkció 22 23

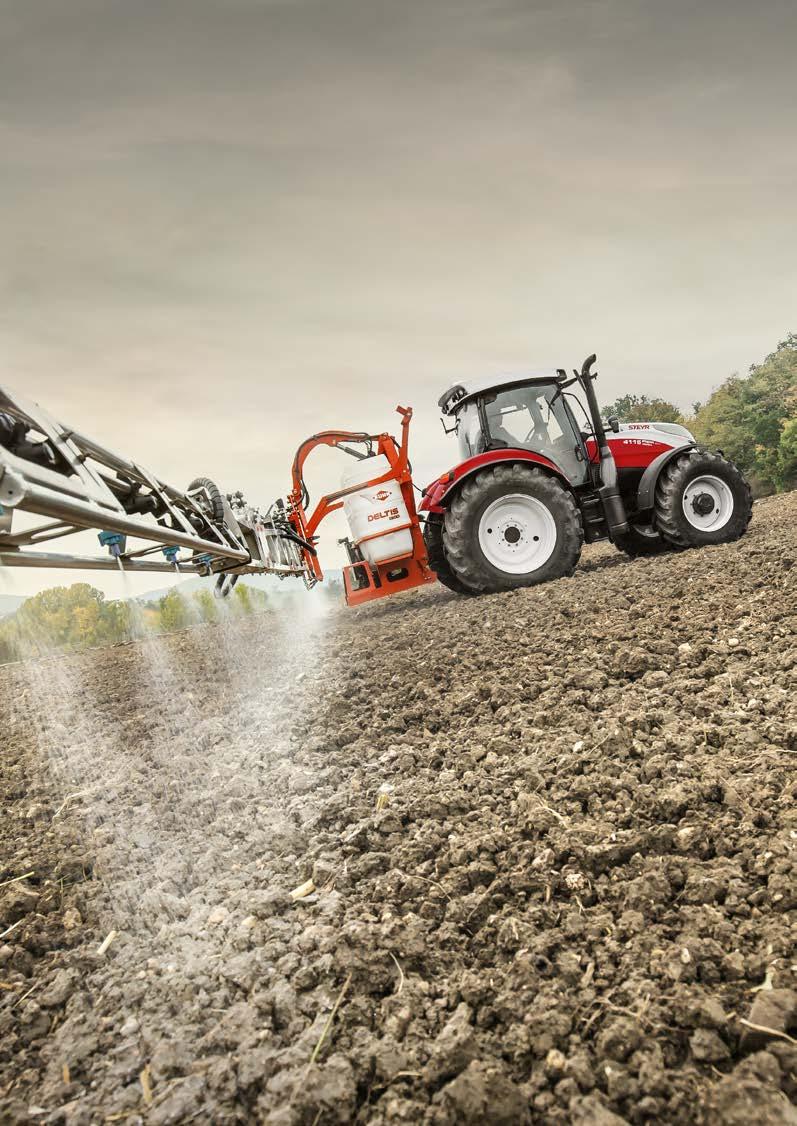

13 STEYR HIDRAULIKARENDSZER: VÁLASZ MINDEN KIHIVÁSRA. A STEYR Profi modellek hárompontfüggesztőművét és a kihelyezett gyorscsatlakozókat OCLS (nyitott központú) vagy CCLS (zárt központú) hidraulikarendszer táplálja, l/perc térfogatáramlási teljesítménnyel. Mindkét rendszer biztosítja, hogy mindig optimális időben és helyen álljon rendelkezésre a megfelelő olajmennyiség. Amennyiben szükséges, akár 95 l/ perc is áramoltatható az egyes gyorscsatlakozókhoz. A független áramlásszabályozó szeleppel rendelkező munkaeszközök közvetlenül és könnyen csatlakoztathatók a nagy térfogatáramlású Power Beyondhoz. A kezelőszervek értelemszerű elrendezése segíti az intuitív, egyszerű és biztonságos hárompontfüggesztőmű vezérlést. MAXIMÁLIS RUGALMASSÁG. A Profi modellekhez akár négy pár kihelyezett gyorscsatlakozó opciónálható, így még a legnehezebb követelményekkel szemben is megfelelnek. Amíg a Profi Classic sorozat mechanikus szelepvezérléssel áll rendelkezésre, addig a Profi és a Profi CVT elektromos szelepvezérlést kínál. ELEKTRONIKUS VONÓERŐ SZABÁLYOZÁSSAL MÉG NAGYOBB TELJESÍTMÉNY. Az elektronikus függesztőműszabályozó (EHR) a jobb oldali vezérlőpanelon kapott helyet. A fő funkciók nagyon könnyen használhatók a Multicontroller segítségével. Az automatikus vonóerő szabályozó átlagosan öt százalékkal nagyobb tapadást eredményez talajművelés során. A Profi Classic mechanikus szelepvezérléssel és elektronikus függesztőmű szabályzóval (EHR) van felszerelve. A Profi és Profi CVT modelleken akár 4 pár elektronikus gyorscsatlakozó rendelhető

14 VEZETÉS VESZÉLY NÉLKÜL. NAGYSZERŰ TELJESÍTMÉNY. A Profi modellek teljesítményüket precízen adják át a talajra, megtartva az elsőrangú kényelmet. Ezt az aktív vonóerő szabályozás mellett számos funkció segíti, melyek minden helyzetben képesek optimalizálni a kormányzási és fékezési jellemzőket. Így elmondható, hogy a Profi minden feladatot gyorsan és megbízhatóan elvégez. Ez egyformán igaz a közúti szállítási feladatokra, legelőn, vagy szántóföldön végzett munkára, erdészeti műveletekre, valamint meredek lejtőkön vagy szűkös gazdaságokban végzett feladatokra. KIVÉTELES MANŐVEREZHETŐSÉG. A keskeny motorkialakítás nagy kormányzási szöget tesz lehetővé. A 12 os utánfutási szög és dinamikus sárvédők biztosítják a minimális 9,2 méter fordulókört. Ennek köszönhetően a STEYR Profi még rendkívül szűk helyen is képes manőverezni. m* *Min. fordulókör rugózott mellső híddal, 1830 mm nyomtáv és 14.9R28 első abroncsok esetén ERŐTELJES ÉS BIZTONSÁGOS Automatikus összkerékmeghajtás és differenciálzár vezérlés Mellső híd rugózás 4WD és opciós 4 kerék fékezés a még nagyobb fékezési teljesítményhez Elektronikus parkolófék rögzíti a Profi CVT traktort automatikusan, üres vezetőülés esetén Széles pótkocsi csatlakoztatási választék különböző szállítási műveletekhez Abroncs és felnikombinációk minden alkalmazáshoz KIVÁLÓ VEZETÉSI JELLEMZŐK. A Profi modell mellső híd rugózással is elérhető, ami egyedülálló utazási kényelmet nyújt és növeli a vonóerőt a talajművelés során. A kettős működésű munkahenger két hidroakkumulátorhoz csatlakozik. Ez 105 mm szabályozott rugóutat biztosít. Minden mellső híd alkalmas mellső függesztőművel és homlokrakodóval történő munkavégzésre. + 6 cm 4,5 cm 26 27

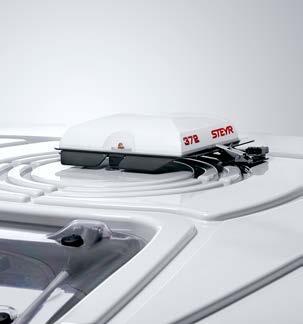

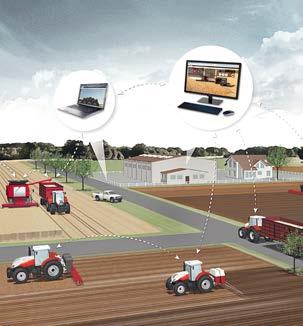

15 A Profi és Profi CVT gyári felszereltségű teljes STECH csomaggal kérhető, ami az alábbiakat tartalmazza: STECH 700 színes érintőképernyős monitor ISOBUS II ISOBUS III a Profi CVTn SGuide automata kormányzási rendszer HATÉKONYSÁG A STEYR STECH RENDSZERREL. NAGYFOKÚ PONTOSSÁG, JOBB ELLENŐRZÉS ÉS NAGYOBB TERMELÉKENYSÉG. Nyomvonalvezetés, adatkezelés, a munkagép és traktor között kommunikáció az ISOBUS technológián keresztül azt jelenti, hogy a moduláris STECH rendszer a teljes termelési folyamatot képes vezérelni. Üdvözöljük a modern mezőgazdaság jövőjében! xfill Akadály RTK korrekciós jel xfill: Jelkimaradás áthidalása MAXIMÁLISAN PONTOS. Az automatikus DGPS alapú SGuide kormányzási rendszer biztosítja a nyomvonal követést akár egyenesről, akár ívről, vagy akár táblavégi fordulóról van szó. A 2,5 cmes pontosságot az országos lefedettséggel rendelkező RTK hálózat biztosítja, így véget ér az átfedések és kihagyások időszaka, még a legnehezebb talaj és időjárási viszonyok között is. A GPS rendszer a GLONASS orosz műholdak korrekciós jeleit is használja. A legmagasabb szintű pontosság eléréshez a rendszer automatikusan összehangolja a beérkező műholdjeleket és a földi állomásoktól vezeték nélküli mobilhálózaton keresztül érkező korrekciós adatokkal. PONTOS NYOMKÖVETÉS GYENGE JEL ESETÉN IS. Az RTK korrekciós jelszolgáltatás kimaradásakor az xfill technológia a kevesebb, mint 20 perces jelkiesést hidalja át. EGYEDI MEGOLDÁSOK. Az STECH rendszer több változatban, különböző pontossági szinttel érhető el. A belépő szintű utólag beépíthető GPS alapú EZPilot automata kormányzási rendszertől a hidraulika körbe épített SGuide automata kormányzási rendszer STECH 700 érintőképernyős kijelzővel áll rendelkezésre pontossági igénytől függően, ami gond nélkül átszerelhető más Steyr traktorba. STEYR SFLEET TELEMATIKUS MEGOLDÁSOK. Ez a rendszer teszi lehetővé, hogy valós idejű üzemi adatok érkezzenek mobiltelefonhálózaton keresztül az erőgépről. E rendszernek köszönhető, hogy a flottamenedzserek állandó felügyelet alatt tartsák a gépeket és gépkezelőket, valamint valós idejű adatokat küldjenek és fogadjanak. Ez növeli a termelékenységet és megkönnyíti az optimális flottaszervezést

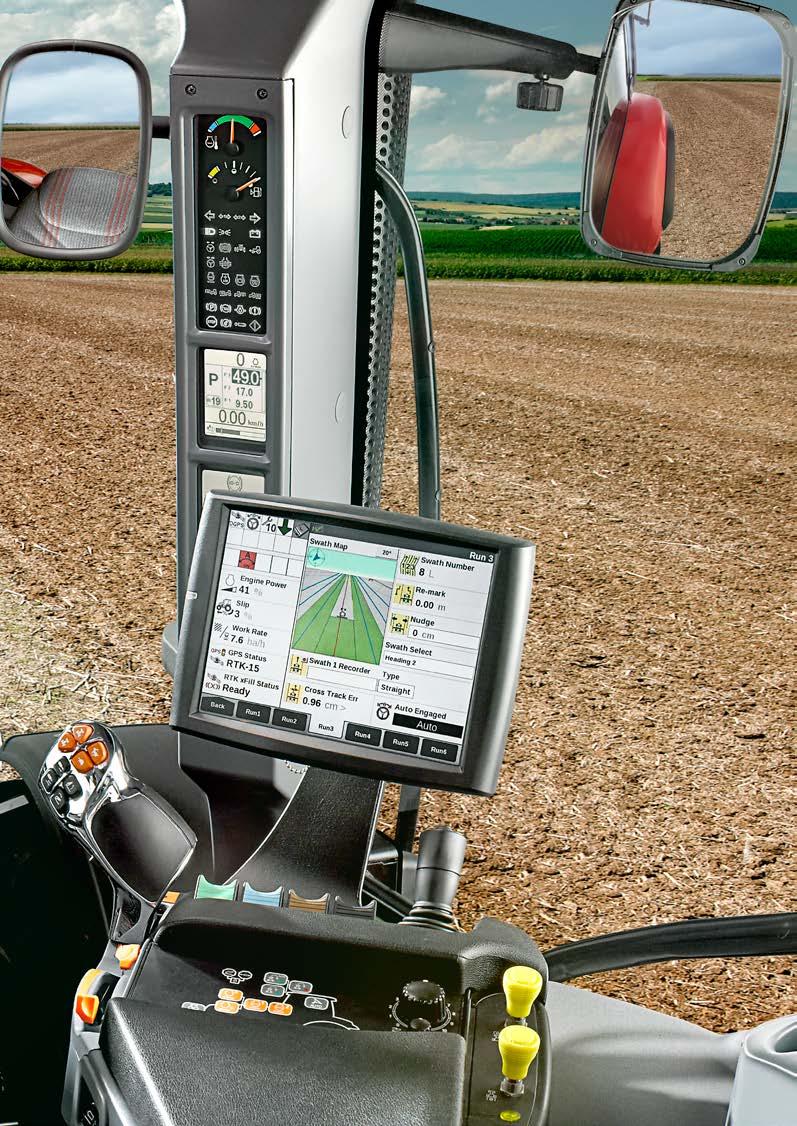

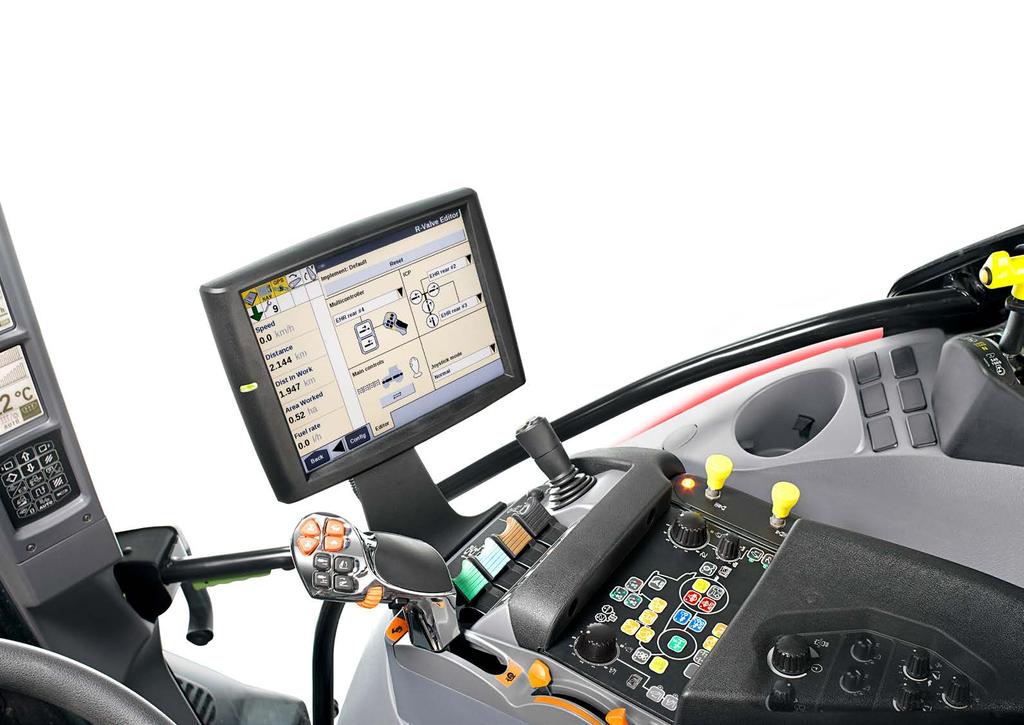

16 MINDEN SZEM ELŐTT, MINDEN ELLENŐRZÉS ALATT: AZ STECH 700 MONITOR. MINDEN FONTOS FUNKCIÓ ÉS MŰKÖDÉSI ADAT EGYETLEN ÉRINTŐKÉPERNYŐN. Az STECH rendszerrel felszerelt STEYR Profi és Profi CVT traktorok precíziós mezőgazdasági technológiája a jelenkor minden igényének megfelelnek. Ez azt jelenti, hogy az ISOBUS II és III* kompatibilis munkagépek vezérlésével, az automatikus kormányzási rendszerek gyári és utólagos integrációjával mindegyik Profi és Profi CVT modell alkalmas precíziós gazdálkodásra. A kartámaszba végébe épített STECH 700 monitor egyszerűen kezelhető az érintőképernyőn keresztül. Igény szerint a monitor, a jobb oldali ablaknál kialakított állítható tartósínre is szerelhető. A traktor alapvető funkcióinak automatizálásával az STECH monitor a lényeges információk megjelenítésén kívül áttekintést ad az elvégzett munkáról, az üzemanyagfogyasztásról és egyéb üzemi paraméterekről. AZ STECH 700 ÉRINTŐKÉPERNYŐS MONITOR. Teljesítmény ellenőrzés: A teljes teljesítmény, napi teljesítmény és egyedi műveletek adatai lementhetők. Az STECH monitorról minden adat átmásolható USB pendrivera, vagy az SFleet telematikus rendszer adatátviteli funkciójával vezeték nélküli kapcsolaton keresztül az irodába továbbítható elemzési célokra. A jármű beállításai: Az STECH monitor lehetővé teszi az üzemi beállítások módosítását pl. az elektronikus gyorscsatlakozók térfogatáramlási és időtartam módosítását. Az elektronikus gyorscsatlakozókhoz beállított paraméterek egyedileg módosíthatók a munkaeszközök üzemi feltételeinek megfelelően. A különböző munkaeszközök és munkakörülmények beállításai elmenthetőek, pl. EHR hátsó elektronikus függesztőműszabályzó beállításai. Például egy kaszakombináció többszöri csatlakoztatása esetén csak ki kell választani a hozzá tartozó korábbi beállítást és már indulhat is a munka! HATÉKONY, FELHASZNÁLÓBARÁT ÉS PRECÍZ: Intuitív STECH 700 érintőképernyős monitor Teljesítmény ellenőrzés Járműbeállítások ISOBUS II és III*funkciók EasyTronic II táblavégi forduló menedzsment Video bemenet A táblavégi forduló menedzsment rendszer: Az Easy Tronic II megkönnyíti a munkafolyamatok automatizálását, amivel a traktor és a gépkezelő napi teljesítményszintje növelhető. Az ISOBUS II és III* kompatibilitás: Az ISOBUSszal kompatibilis munkaeszközök csatlakoztatása után azok felhasználói felülete megjelenik az STECH monitoron. Ez teszi lehetővé a munkaeszköz egyszerű és interaktív vezérlését a monitorról, kiegészítő vezérlő és kábelezés nélkül. Videó bemenet: Legfeljebb 3 db telepíthető videokamera segítségével (pl. a takarmányszállító kocsin, önrakodó pótkocsin vagy bálázón) ellenőrizhetők az élőképek. Így mindig felügyelhető a nem látható munkaterület a monitoron keresztül anélkül, hogy a gépkezelő elvonná figyelmét a látható munkaterületről. Vezérlőgomb hozzárendelés a gyorscsatlakozóhoz Térfogatáramlás és időtartam meghatározás ISOBUS II és III kompatibilitás * Az ISOBUS III. csak a PROFI CVTn érhető el

17 FÁRADSÁGMENTES ÉS HATÉKONY EasyTronic II táblavégi forduló menedzsment Mellső és hátsó függesztésű munkaeszközök tábla végi forduló munkafolyamatainak automatizálása, egyéb alkalmazási területen is Adatrögzítés és programozás működés közben vagy álló helyzetben Idő, távolság és eseményalapú programozás Műveletsor lehívás Multicontrolleren, az STECH 700 monitoron vagy az ICP vezérlőpanelen keresztül Műveletsor egyszerű utólagos módosítása ISOBUS IIes szabvány: A munkaeszközök üzemi beállításainak megjelenítésén kívül (I. szabvány) az STECH 700 érintőképernyős monitoron keresztül vezérelhető és ellenőrizhető a munkaeszköz. Kiegészítő terminál nem szükséges. Az ISOBUS IIIas szabványnak köszönhetően a csatolt munkaeszköz az alábbi funkciókat vezérli a Profi CVT traktoron: Hárompontfüggesztőmű emelés/ süllyesztés TLT start / stop, TLT fordulat Gyorscsatlakozók vezérlése Haladási sebesség beállítás optimális használathoz TÖKÉLETESÍTETT AUTOMATIZÁLÁS. Az EasyTronic II rendszer teljesen automatizált munkafolyamatokat tesz lehetővé a táblavégi fordulókban és egyéb alkalmazási területen a Profi és Profi CVT esetén. Az ISOBUS III szabvány szerinti rendszer a legmagasabb szintre emeli a Profi CVT és a munkaeszköz közötti kommunikációt és vezérlést. Ez olyan lehetőséget biztosít, amivel a termelékenység és jövedelmezőség jelentősen növelhető. Mindezt úgy, hogy a munkaeszköz szabályozza a traktor bizonyos működési paramétereit. A GÉPKEZELŐ SEGÍTSÉGE. Az EasyTronic II csökkenti a gépkezelő munkaterhelését a táblavégi fordulók és egyéb alkalmazási területen elvégzett munkák során. Minden egyes munkafolyamat programozható idő vagy távolság alapján. Ezenkívül küszöbértékek is beállíthatók az automatizált funkciókhoz. Így például a munkagép felemelése után csökkenthető a motor fordulatszáma. A táblavégi fordulók szekvenciája programozható menet közben vagy álló helyzetben is. A táblavégi fordulók műveletsora megismételhető automatikusan vagy manuálisan, mindezek elvégezhetők a Multicontrollerről, az STECH 700 monitorról vagy az ICPről vezérlőpanelen keresztül. A tárolt lépések módosítása bármikor könnyedén elvégezhető az STECH monitoron. A MUNKAESZKÖZ VEZÉRLI A TRAKTORT. Az ISOBUS I és II szabványú rendszer esetén az STECH 700 monitor csak a munkaeszköz beállításait jeleníti meg és a munkaeszköz vezérlését teszi lehetővé, addig az ISOBUS III szabványú rendszer használatával a munkaeszköz vezérelheti a traktort. Így például a mellső hárompontfüggesztőmű automatikusan a megfelelő pozícióba állhat, a TLT ki és bekapcsolhat, a kihelyezett gyorscsatlakozókat működtetheti és a traktor sebességét az adott körülményekhez igazíthatja. Ennek eredménye, hogy mindegyik munkaeszköz kifogástalanul működik, ezzel a gépkezelő munkaterhelése drasztikusan csökkenthető. EasyTronic II táblavégi forduló menedzsment ISOBUS III kompatibilitás 32 33

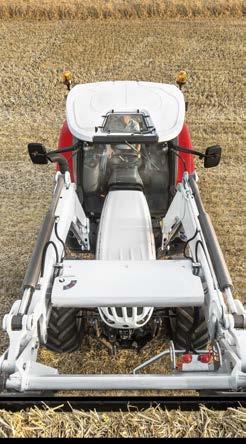

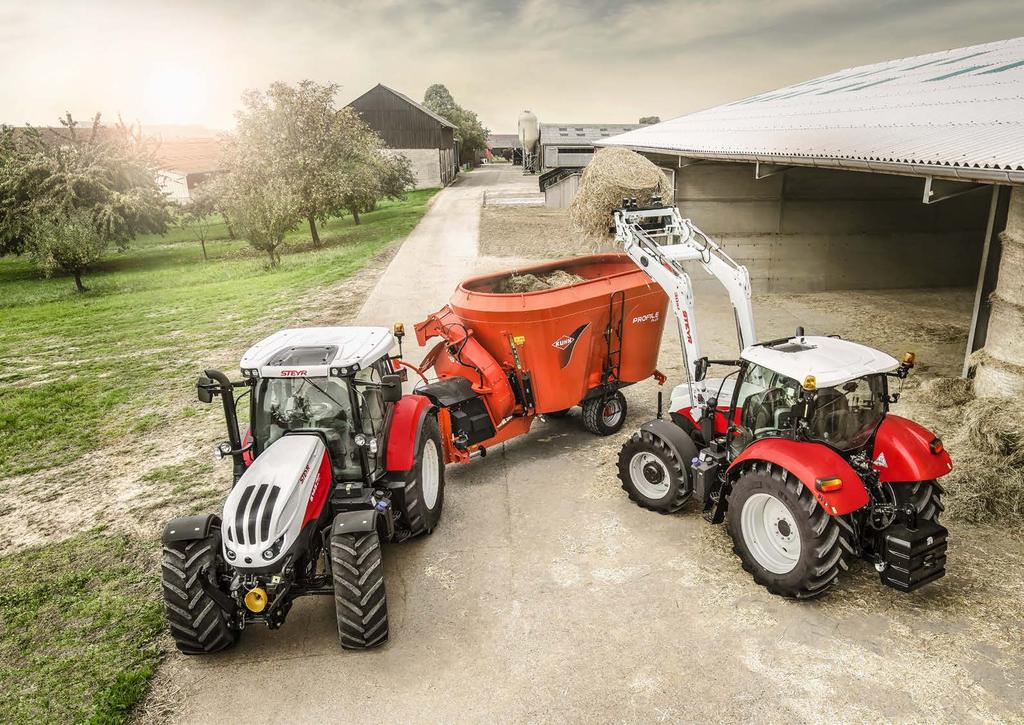

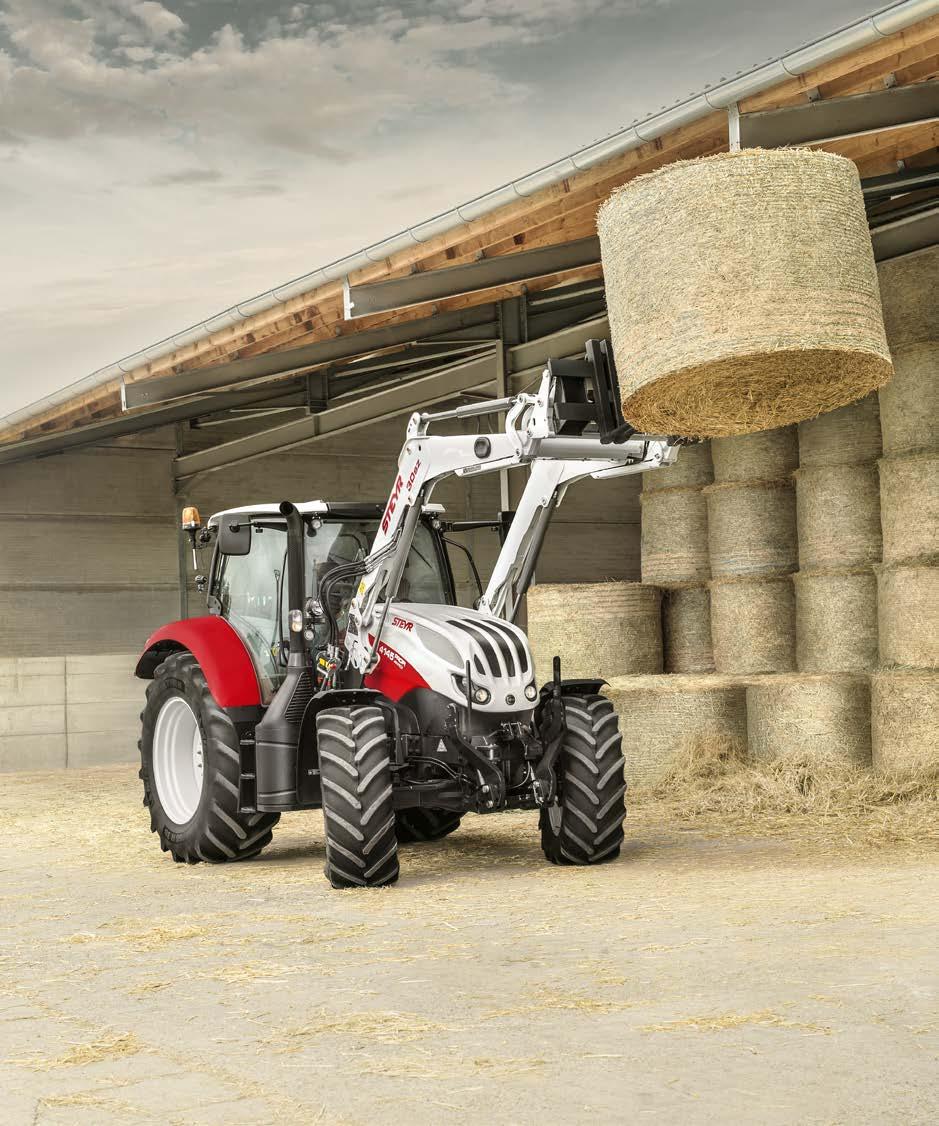

18 A PROFI JOYSTICKKAL ÉLVEZET A HOMLOKRAKODÓS MUNKAVÉGZÉS. A STEYR SZ homlokrakodók tökéletesen alkalmasak a Profi modelleken való használatra. Pontos irányíthatóság, gyors reakcióképesség és rendkívül könnyű kezelhetőség jellemzi a homlokrakodót, amivel jelentősen növelhető a termelékenység. Minden, gyári homlokrakodó előkészítéssel szerelt Profi modell rendelkezik a szükséges csatlakoztatási felülettel és hidraulikus vezetékekkel. Az utólagos SZ homlokrakodó felszerelésére is van lehetőség az összes Profi modellen. STEYR SZ HOMLOKRAKODÓ: A PROFIK SZÁMÁRA. A Profi modellek ideálisak az SZ homlokrakodók használatára. Minden elengedhetetlen csatlakoztatási pont gyári kiépítésű, a kartámaszba integrált joystick segítségével pedig a homlokrakodó egyszerűen irányítható. BÁRMILYEN FELADATRA BÁRMIKOR. Még rendkívül szűk helyen, gazdasági épületben vagy terepen sem jelent problémát az SZ homlokrakodóval előre és hátra haladni. A Quick Turn funkció és a PowerShuttle pedig tovább javítja a manőverezhetőséget. Mindezek mellett a homlokrakodó fel és lecsatlakoztatása gyors és egyszerű, köszönhetően a középen elhelyezett és könnyen elérhető hidraulika tömbnek. FELEMELŐ ÉRZÉS Széles tartókonzol és gyorscsatlakozók könnyítik meg a homlokrakodó csatlakoztatását Opciós homlokrakodó előkészítés gyári kivitelben Opciós 2 pár elektronikus gyorscsatlakozó középen Intuitív vezérlés a kartámaszban lévő joystick segítségével Zavartalan kilátás a fülkéből még rakodó használatakor is Tetőablak, főleg rakodási feladatokhoz HOMLOKRAKODÓ MODELL Emelési kapacitás (kg) Max. emelési magasság billenési ponton (mm) Rakódási magasság terménykanállal vízszintes/billentett helyzetben (mm) / (mm) Traktor teljesítmény min. / max. (LE) 3 15 SZ / / Joystick a homlokrakodós munkákhoz a Profi CVTn 30 SZ / / 120 Működtetés Profi Classickal 35 SZ / / 140 Tetőablak az optimális kilátáshoz, főleg rakodási feladatokhoz 50 SZ / /

19 MEGBÍZHATÓSÁG STEYR STÍLUSBAN A STEYR elkötelezett a minőség, a minőségi alkatrész és szerviz szolgáltatás iránt. A STEYR traktorokat több ezer munkaórányi meghibásodásmentes munkavégzésre tervezték. Köszönhetően a könnyen hozzáférhető karbantartási pontoknak, a rutinszerű karbantartási munkák gyorsan és hatékonyan elvégezhetők. A STEYR traktorok kiváló minőségű eredeti alkatrészei biztosítják, hogy a javítási és karbantartási költségek mindenkor alacsonyak maradjanak. Ennek ígérete tükröződik a 600 munkaórás szervizintervallumban is. Abban az esetben, ha egy STEYR traktor mégis meghibásodik és a hiba elhárítására professzionálisan képzett és a legújabb technológiával felvértezett szerviztechnikusra van szükség, az AGROTIPP Kft. mindenkor készséggel áll rendelkezésre. Könnyen hozzáférhető karbantartási pontok 600 munkaórás szervizintervallum Gyors és egyszerű hűtőpanel tisztítás Gyors és egyszerű napi ellenőrzés Egyszerű folyadék feltöltési lehetőség Könnyen ellenőrizhető ékszíjfeszesség Motorház felemelés nélküli olajszínt ellenőrzés és feltöltés Minden időjárási körülmény közötti megbízható indítás Kiváló és gyors alkatrészellátás Képzett alkatrész gazdálkodó munkatársak AgroTipp No.1 Kft Tolna, 0584 hrsz. telefon: ; agrotipp@agrotipp.hu AZ AGROTIPP KFT. PRÉMIUM SZERVIZ SZOLGÁLTATÁSA. Az AGROTIPP Kft. készen áll éjjelnappal, egész évben. Gyors alkatrész kiszállítás, az Ön STEYR traktora nem állhat. Bárhol, bármikor van szüksége alkatrészre vagy szerviz szolgáltatásra, Ön és STEYR traktora mindig prioritást élvez. Hívja központi számainkat: /540380; / Személyre szabott finanszírozási csomagok, lízing vagy bérleti lehetőségek elérhetők az AGROTIPP Kft. központi irodájában

20 NINCS GOND BELŐLE! KARBANTARTÁSI MUNKA TELJESÍTMÉNY AZ INNOVÁCIÓN KERESZTÜL. MOTORTELJESÍTMÉNY STEYR 4135 PROFI Steyr 4135 Profi Max. teljesítmény PowerPlusszal f/percnél = 124 kw (169 LE) Max. teljesítmény f/percnél = 107 kw (145 LE) Névleges motorteljesítmény PowerPlusszal f/percnél = 114 kw (155 LE) Névleges motorteljesítmény f/percnél = 99 kw (135 LE) Nyomatékrugalmasság Standard / Power Plus = 40% / 42% Teljesítmény (LE) Kényelmes üzemanyagfeltöltés. Könnyű ékszíj ellenőrzés. Olajszintellenőrzés és feltöltés a motorháztető felemelése nélkül A B Max. nyomaték PowerPlusszal 1500 f/percnél = 700 Nm Max. nyomaték 1500 f/percnél = 605 Nm Bizonyos körülmények esetén a PowerPlus használható a szállítási és a TLT munkafolyamatokhoz Nyomaték (Nm) STEYR PROFI MÉRETEK: MODELLTŐL FÜGGŐEN Fordulatszám (f/perc) Folyamatos tisztítás a Piclonszűrőkkel, karbantartásuk elvégzendő, ha a figyelmeztető lámpa kigyullad Az egyrészes motorháztető gázteleszkópokkal egyszerűen nyitható két pozícióba (45 / 90 ), mellső függesztésű munkaeszköz használat esetén is. Gyors és egyszerű hűtőrács és a légkondicionáló rendszer tisztítás D C Alacsony tetős kabin F E G B A1 D C Magas tetős kabin F E G B A2 MÉRET 1) A1: Teljes hossz az orrsúlyokkal és a hátsó emelőkarokkal együtt rugózatlan / rugózott híd esetén [mm] A2: Teljes hossz a hátsó függesztőkaroktól a mellső függesztőkarok végéig rugózatlan / rugózott híd [mm] B: Min. teljes szélesség (a hátsó sárvédőtől mérve) [mm] C: : Teljes magasság magas / rugózott / alacsony / rugózott alacsony fülke esetén [mm] D: Magasság a hátsó tengely középvonalától a fülke tetőig (magas / rugózott / alacsony / rugózott alacsony fülke esetén) [mm] E: Standard tengelytáv / rugózott híd [mm] F: Első nyomtáv min.max. / hátsó nyomtáv min.max. [mm] PROFI CLASSIC / PROFI / PROFI CVT 5137 / / / 3025 / 2887 / / 2150 / 2012 / / / ) standard abroncsokkal 39

21 MODELL ERŐÁTVITEL* MOTOR TLT 4115 PROFI CLASSIC 4125 PROFI CLASSIC 4135 PROFI CLASSIC 4145 PROFI CLASSIC 6145 PROFI CLASSIC 4115 PROFI 4125 PROFI 4135 PROFI 4145 PROFI 6145 PROFI 4115 PROFI CVT 4125 PROFI CVT 4135 PROFI CVT 4145 PROFI CVT MODELL EHR függesztőmű szabályozó Right Control dinamikus lengéscsillapítással 80 l/perc állandó térfogatáramlással Max. folyadékszállítás 113 l/perc nyomás és térfogatáramlási vezérléssel és terhelés érzékeléssel 125 l/perc nyomás és térfogatáramlási vezérléssel és terhelés érzékeléssel HIDRAULIKARENDSZER Max. emelőerő esetén 80 / 113 / 125 l/perc [kg] mechanikus Hátsó, max. 4 pár Kihelyezett gyorscsatlakozók elektromos akár 2 mechanikus Középre helyezett akár 3 elektromos Mellső függesztőmű* Emelési kapacitás 80 / 113 / 125 l/perc esetén [kg] ÖSSZKERÉK HAJTÁS Elektrohidraulikus működtetés vonóerő szabályozással 4115 PROFI CLASSIC 7115 / 7864 / 2800 / 3100 / 4125 PROFI CLASSIC 7115 / 7864 / 2800 / 3100 / 4135 PROFI CLASSIC 7115 / 7864 / 2800 / 3100 / 4145 PROFI CLASSIC 7115 / 7864 / 2800 / 3100 / 6145 PROFI CLASSIC 7115 / 7864 / 2800 / 3100 / 4115 PROFI / 7864 / / 3100 / 4125 PROFI / 7864 / / 3100 / 4135 PROFI / 7864 / / 3100 / 4145 PROFI / 7864 / / 3100 / 6145 PROFI / 7864 / / 3100 / 4115 PROFI CVT / / 7864 / / PROFI CVT / / 7864 / / PROFI CVT / / 7864 / / PROFI CVT / / 7864 / / 3100 Standard Opcionális Nem elérhető 4 fokozatú PowerShift hajtómű PowerShuttle irányváltóval 16 előre és hátrameneti fokozat 32 előre és hátrameneti fokozat mászó fokozattal 17 előre és 16 hátrameneti fokozat 40 km/h ECO 17 előre és 16 hátrameneti fokozat 50 km/h Haladási sebesség* Fokozatmentesen változtatható áttételű váltó 0 50 km/h vagy 0 40 km/h ECO Max. teljesítmény ECE R120 1) PowerPlus 2) [kw/le] Névleges teljesítmény ECE R120 1) PowerPlus 2) [kw/le] 107 / / / / / / / / / / / / / / / / / / / / / / / / / / / / 160 Max. teljesítmény ECE R120 1) [kw/le] Névleges teljesítmény ECE R120 1) [kw/le] 92 / / / / / / / / / / / / / / / / / / / / / / / / / / / / 145 Motor fordulat max. teljesítménynél [f/perc] Névleges fordulat [f/perc] Maximális nyomaték PowerPlusszal 2) 1500 f/perc] Nyomaték 1500 f/perc] OECD nyomaték rugalmasság Standard / PowerPlus 2) [%] Hengerenkénti 4 szelepes turbódízel motor töltőlevegő hűtéssel és közös nyomócsöves befecskendezéssel TIER 4B Hengerek száma/ Hengerűrtartalom [cm 3 ] Üzemanyagtartály Standard (opcionális) / AdBlue [l] MELLSŐ HÍD / KORMÁNYZÁS FÉKEK ABRONCSOK TÖMEG FÜLKE Rugózott mellső híd Hidraulikus kormányzás, állítható magasságú és dőlésszögű kormányoszlop TLT fordulat [f/perc] Kormányzási szög Min. fordulókör sugara 3) 1830 mm nyomtáv esetén [m] 4 kerékre ható hidraulikusan működtetett, nedves tárcsafék, 2 körös légfék OptiStop rendszerrel* Elektrohidraulikusan kapcsolható TLT vezérlés Motor fordulat [f/perc] 540/540E/ E/1000/1000E 1969/1546/ /1893/1621 Max. gumiabroncs méret 4) Mellső Hátsó 440/65 R28 540/65 R38 440/65 R28 540/65 R38 440/65 R28 540/65 R38 440/65 R28 540/65 R38 440/65 R28 540/65 R38 480/65 R28 600/65 R38 480/65 R28 600/65 R38 480/65 R28 600/65 R38 480/65 R28 600/65 R38 480/65 R28 600/65 R38 480/65 R28 600/65 R38 480/65 R28 600/65 R38 480/65 R28 600/65 R38 480/65 R28 600/65 R38 Min. össztömeg [kg]* Megengedett max. össztömeg* [kg] Álló helyzeti TLT / 42 4 / (230) / / 43 4 / (230) / / 42 4 / (230) / / 37 4 / (230) / / 40 6 / (230) / / 42 4 / (230) / / 43 4 / (230) / / 42 4 / (230) / / 37 4 / (230) / / 40 6 / (230) / / 42 4 / (230) / / 43 4 / (230) / / 42 4 / (230) / / 37 4 / (230) / 395 1) ECE R120 megfelel az ISO és 97/68/EK szabványnak 2) opcionális kerék választék 3) standard abroncsokkal * Az adott ország szabályainak és előírásainak függvényében Mellső TLT* [f/perc] 1895 motorfordulaton Comfort fülke* Rugózott komfort fülke klímával és 73 db zajszinttel, szövetkárpitozású, légrugós vezetőülés, utasülés biztonsági övvel, sötétített ablaküvegek, nyitható hátsó szélvédő, tetőablak, szélvédőmosó és törlő rendszer, LED munkalámpák elöl és hátul, központi vezérlőpanel a fényszórókhoz. A Profi Classic további felszereltsége után érdeklődjön az AgroTipp Kft. elérhetőségein. Comfort fülke* Rugózott komfort fülke klímával és 73 db zajszinttel. Multicontroller kartámasz ICP vezérlőpanellel és joystickkal, STECH 700 monitor ISOBUS csatlakozással. Szövetkárpitozású, légrugós vezetőülés, utasülés biztonsági övvel, sötétített ablaküvegek, nyitható hátsó szélvédő, tetőablak, szélvédőmosó és törlő rendszer, LED munkalámpák elöl és hátul, központi vezérlőpanel a fényszórókhoz. A Profi és Profi CVT további felszereltsége után érdeklődjön az AgroTipp Kft. elérhetőségein.

22 EGY PARTNER, AKIRE MINDIG SZÁMÍTHAT, HA MINDENT IRÁNYÍTÁS ALATT AKAR TARTANI

23 A JÖVŐBEN IS a partner company of AgroTipp No.1 Kft Tolna, 0584 hrsz. Telefon: ; agrotipp@agrotipp.hu
