1 SOKOLDALÚSÁG SERIE SÁG 6 EGYSZERŰSÉGSÉG ÉS MEGBÍZHATÓSÁG 6H SOROZAT

2

3 LANDINI 6H SOROZAT, AZ ÖN KIVÁLÓ MINŐSÉGŰ MINDENESE Műszaki fejlesztés és a minőség iránti igény: ezek azok az értékek, amelyek több mint 30 éve fémjelzik az Argo Tractors Cégcsoport munkáját és történetét. Egy folyamatos elkötelezettség, amely lehetővé tette a Cégcsoport tervezőmérnökei számára, hogy a többcélú termékek még sokoldalúbb, és nagyobb teljesítményű sorozatát fejlesszék ki, mint amilyen az új Landini 6H sorozat, amely a SOK- OLDALÚSÁGÁVAL, az EGYSZERŰSÉGÉVEL, MEGBÍZHATÓSÁGÁVAL és KÉNYELMÉVEL tűnik ki. A 6H sorozat a kompakt szántóföldi traktorok új mérföldköve. Ezek a rendkívül sokoldalú traktorok kiválóan használhatók a tevékenységek minden típusában: a szántóföldi munkáktól, mint pl. talaj előkészítés, vetés és a teljes zöldtakarmány előállítástól kezdve az istállókban felmerülő feladatokig minden elvégezhető velük maximális biztonsággal. A 6H sorozat arra lett megtervezve, hogy bármilyen típusú feladatot maximális megbízhatósággal végezzen el kiváló kényelmi szint biztosítása mellett, így tökéletes választást jelent az olyan közepes méretű gazdaságok számára, amelyek nagy részben függetlenül tevékenykednek, és nem szándékoznak jelentősebb befektetést végrehajtani a gépparkjukba. 6H 6H SOROZAT 2 3

4 JELLEMZŐK Fülke Total View Slim fülke: maximális kilátás, ergonomikus kezelőszervek és minőségi illesztések. Légrugózású vezetőülés. Alacsony fülketető istállókba és más épületekbe való behajtáshoz. Mechanikus fülkerugózás a kiváló kényelem érdekében. Érintőképernyős monitor műholdas navigációhoz és ISOBUS vezérléshez Motor 3,6 literes Deutz AG motor akár 126 LE teljesítménnyel. SCR + DOC károsanyag kibocsátás csökkentő rendszer és AdBlue tartály a Tier 4 Final emissziós előírások teljesítéséhez. Sebességváltó T-Tronic sebességváltó 3 Powershift HML sebességcsoporttal. Tengelyek Széles, vagy keskeny merev első híd a 6H sorozat különböző nyomtáv beállításaihoz. Igény esetén első híd központi rugózással és integrált fékekkel. Hidraulika rendszer 66 l/min teljesítményű nyitott központú hidraulika rendszer. Igény esetén 11 literes kiegészítő hidraulika tartály. Hátsó 3-pont függesztő szerkezet kg emelési kapacitással. 4 fokozatú hátsó TLT. A Landini 6H sorozat a sokoldalúság szimbóluma, mivel mindenfajta munka elvégzésére alkalmas, és az egyéni igényekre szabhatóság nagyon magas szintjeit biztosítja az egyes gazdaságok egyedi igényeinek való megfeleléshez. A főbb jellemzők az alábbiak: - A 4-oszlopos fülkét a következő felszereltség jellemzi: ergonomikus kezelőszervek a maximális kényelemhez, alacsony fülketető az olyan épületekbe történő behajtáshoz, mint pl. az istállók, vagy gépszín, átlátszó tetőablak a felemelt homlokrakodóra nyíló akadálytalan kilátás érdekében. A 6H sorozat igény esetén rendelhető műholdas navigációval és ISOBUS rendszerrel a maximális termelékenységhez és jövedelmezőséghez. - A Deutz AG új, 3,6 literes motorja akár 126 lóerő teljesítmény leadására képes. Az SCR + DOC rendszer (Szelektív Katalitikus Redukció+ Diesel Oxidációs Katalizátor) garantálja a 6H sorozat megfelelőségét a Stage 4 / Tier 4 Final károsanyag kibocsátási előírásoknak. - A sebességváltó hidraulikus irányváltóval van felszerelve, és rendelhető akár Powershift T-TRONIC 48 előre + 16 hátra fokozatú változatban is HML-lel (Gyors, Közepes, Lassú) és mászó csoporttal. - 3-féle első híd típus rendelhető: széles merev, keskeny merev és rugózott, mindegyik Landini termék. Igény esetén 38 collos hátsó kerekek is felszerelhetők. - Az elektrohidraulikus rendszer az összkerék hajtást, a differenciálzárakat és a 2, vagy 4 fokozattal rendelhető teljesítmény leadó tengely kapcsolását működteti. - A nyitott központú hidraulika rendszer garantálja a 3-pont függesztő szerkezet és 6 kihelyezett hidraulika kör vezérlő szelep optimális működését. - Igény esetén a 6H sorozat felszerelhető első 3-pont függesztő szerkezettel, első TLT-vel és homlokrakodóval. A tradíciónak megfelelően, ha Ön egy Landini-t választ, az azt jelenti, hogy egy megbízható partnerre támaszkodhat, amely páratlan technológiát, sokoldalúságot és egyszerűséget kínál.

5 KIPUFOGÓGÁZ UTÓKEZELÉS Kordában tartott károsanyag kibocsátás 32. oldal HIDRAULIKA RENDSZER Innovatív a maximális konfigurálhatósághoz 22. oldal MŰHOLDAS NAVIGÁCIÓ Nagyobb precizitás, nagyobb teljesítmény 26. oldal FÜLKE Tökéletes kilátás és első osztályú kényelem 6. oldal ISOBUS Munkagépek könnyű és hatékony működtetéséhez 28. oldal MOTOR Egy új szív 10. oldal RUGÓZOTT ELSŐ HÍD A fordulékonyság bajnoka 18. oldal SEBESSÉGVÁLTÓ Sokoldalú és minden igényt kielégítő 14. oldal ELEKTRONIKUS 3-PONT FÜGGESZTŐ SZERKEZET Kényelmes és erős 20. oldal 6H SOROZAT 4 5

6 KÉN

7 ÚJ TOTAL VIEW SLIM FÜLKE. HELY, KILÁTÁS ÉS KÉNYELEM A CSÚCSON YELEM 6H Az új 6H sorozat Total View Slim fülkéje garantálja, hogy a gépkezelő kevésbé fárad el és kisebb fokú stressz éri a munkanapok során. Ez a fülke nagyon nagy méretének és tökéletes zajszigetelésének köszönhető, valamint annak, hogy kiváló minőségű személygépjármű ipari anyagok felhasználásával készül, amelyek kellemes tapintásúak és könnyen tisztíthatók. Emellett pedig az alacsony fülketetőbe épített szellőző-, fűtő- és légkondicionáló berendezés kellemes munkakörnyezetet teremt minden időjárási körülmények között. A hátsó szélvédő és az átlátszó tetőablak gázteleszkóp segítségével nyitható a természetes szellőzés elősegítéséhez. A komfort magas szintjét a fülke mechanikus rugózása egészíti ki. A tökéletes 360 fokos panoráma kilátás a munkavégzést egyszerűvé teszi, különösen, ha azt szűk helyeken kell folytatni, ahol elengedhetetlenül fontos a rálátás a gép közvetlen környezetére. Az átlátszó tetőablak kivételesen jó kilátás biztosít a felemelt homlokrakodóra. SOROZAT FÜLKE 6 7

8 VEZETŐÜLÉS ÉS UTASÜLÉS A széles és kényelmes vezetőülés légrugózású és mechanikus rugózású kivitelben egyaránt rendelhető, mindkét változat beállítható a gépkezelő testsúlyának megfelelően. A kényelmet tovább fokozza a kárpitozott és lehajtható utasülés is. A KEZELŐTÉR MEGKÖZELÍTÉSE A kezelőtér megközelítéséhez nagy hely áll rendelkezésre köszönhetően a hátul pántolt, teljes felületén üveg fülkeajtóknak. A nagyméretű és erős lépcsőfokokból álló fülkelépcső, valamint a fülkén és az ajtókon elhelyezett kapaszkodók garantálják a biztonságos beszállást és kiszállást.

9 JELLEMZŐK A Landini dizájn legújabb generációja, agresszív és tökéletesen naprakész. A műszerfallal együtt dönthető teleszkópos kormánykerék. Tökéletes légkondicionálás a fülketetőbe épített klímaberendezésnek köszönhetően. Átlátszó és nyitható tetőablak homlokrakodó használatához. 6 munkalámpa az éjszakai munkavégzéshez. MECHANIKUS FÜLKERUGÓZÁS Az új mechanikus fülkerugózás rendszer csillapítja a kerekek mozgásait, elnyeli a vibrációkat és a durva terep által okozott ütéseket a traktor könynyebb és kényelmesebb kezelése érdekében. KORMÁNYKERÉK ÉS MŰSZERFAL A kormánykerék dönthető és a magassága teleszkóposan állítható. A kormánykerékkel együtt dönthető műszerfal könnyen áttekinthető digitális és analóg műszereket foglal magába a 6H sorozat teljes körű és könnyű kezeléséhez. LÉGKONDICIONÁLÁS ÉS NYITHATÓ TETŐABLAK A fülketetőbe épített szellőző-, fűtő- és légkondicionáló berendezés minden időjárási körülmények között kényelmes kezelői környezetet biztosít. A hátsó ablak és a tetőablak nyitható, így biztosítható a természetes szellőzés. BLUETOOTH RÁDIÓ A Bluetooth AM / FM rádióval Ön MP3 lejátszón, AUX csatlakozón, vagy USB pendrive-on egyaránt hallgathat zenét. A beépített mikrofonnal biztosított a telefon kényelmes kihangosítása. 6H SOROZAT FÜLKE 8 9

10 ERŐ

11 DEUTZ AG MOTOR, MEGBÍZHATÓ, MINT EGY IGAZI MUNKATÁRS A 6H sorozat a 3,6 literes Deutz AG motorok innovatív generációjával van felszerelve, amelyek 4-hengeresek, hengerenként 16 szeleppel, Turbo Intercooler-rel, Common Rail elektronikus befecskendezéssel és SCR + DOC rendszerrel a Stage 4 / Tier 4 Final emissziós előírásoknak való megfelelés érdekében. 6H SOROZAT MOTOR 10 11

12 A Deutz AG motor számítógépes vezérlésű közös nyomócsöves Common Rail befecskendező rendszerrel van felszerelve, amely úgy csökkenti az üzemanyag fogyasztást és maximalizálja a teljesítményt, hogy pontosan a szükséges mennyiségű üzemanyagot juttatja a motorba. A fogyasztás a Motorfordulatszám Memória Kapcsoló rendszerrel is csökkenthető, amellyel elmenthetők és előhívhatók az adott munkagép működtetéséhez optimálisnak tekinthető motorfordulatszám értékek. A 150 literes üzemanyag tartály hosszú munkaidőt garantál.

13 ADBLUE TARTÁLY Az Adblue tartály térfogata 20 liter. Az SCR rendszerhez szükséges Adblue folyadék képezi azt a megoldást, amely a legjobban megfelel a Stage4 / Tier4 Final károsanyag kibocsátási előírásoknak. 6H TELJESÍTMÉNY LE TELJESÍTMÉNY KW NYOMATÉK MAX 6-115H Nm 6-125H Nm 6-135H Nm SCR + DOC RENDSZER A KÁROSANYAG KI- BOCSÁTÁS JELENTŐS CSÖKKENTÉSÉHEZ Az SCR (Szelektív Katalitikus Redukció) rendszer AdBlue adalékot használ a motor károsanyag kibocsátásának csökkentéséhez. Az AdBlue folyadék egy külön tartályból kerül beadagolásra a kipufogócsőbe, majd az SCR katalizátorba, ahol a kipufogógázokkal keveredve végzi el a tisztítási folyamatot. Az SCR rendszer a DOC (Diesel Oxidációs Katalizátor) van kombinálva, amely egy passzív oxidációs katalizátor, amely lebontja a szennyező anyagokat és garantálja a Stage 4 / Tier4 Final emissziós előírásoknak való maradéktalan megfelelést. 6H SOROZAT MOTOR 12 13

14 SOKOLDALÚSÁG SOKOLDALÚ SEBESSÉGVÁLTÓ MINDEN IGÉNYRE A 6H sorozat egy rendkívül sokoldalú traktor, mivel a sebességváltó típusok széles kínálatával rendelhető az adott gazdaság egyedi igényeinek megfelelően. A választék a Speed Four sebességváltóval kezdődik 12 előremeneti + 12 hátrameneti fokozattal, hidraulikus irányváltóval, egészen a 48 előremeneti + 16 hátrameneti fokozat kapcsolását biztosító T-Tronic elektrohidraulikus sebességváltóig, HML gyors-közepes-lassú sebességcsoporttal és mászó csoporttal.

15 PARK ZÁR, GARANTÁLT BIZTONSÁG A hidraulikus irányváltókkal felszerelt traktorok esetében a sebességváltó Park Zárral is rendelhető, amely a hajtóműbe integrált mechanikus rögzítőszerkezet. A Park Zár biztosítja a traktor rögzítését akár meredek lejtőkön is. ELEKTROHIDRAULIKUS T-TRONIC SEBESSÉGVÁLTÓ A T-Tronic sebességváltó a hatékonyság szinonimája: megtriplázza a Speed Four sebességváltó 12 kapcsolható fokozatát, így összesen 36 előremeneti és 12 hátrameneti fokozat kapcsolását teszi lehetővé. Az igény esetén rendelhető opciós mászó tovább növeli a sebességfokozatok számát, összesen 48 előremeneti és 16 hátrameneti fokozatra, 310 m/h minimális sebességgel. Az erőátvitel megszakító gomb és a Power Shuttle irányváltó a fokozatok kapcsolását, illetve az irányváltást a kuplungpedál használata nélkül teszi lehetővé. Egy potenciométer segítségével szabályozható a fokozatváltások és az irányváltás agresszivitása. SPEED FOUR SEBESSÉGVÁLTÓ A 6H sorozat alapfelszereltségében rendelhető Speed Four sebességváltó 3 mechanikusan kapcsolható sebességcsoportba elosztott 4 szinkronizált sebességfokozat összesen 12 előremeneti + 12 hátrameneti fokozat kapcsolását teszi lehetővé, a kormánykerék mellett elhelyezett hidraulikus irányváltó karral. Az opciós mászóval felszerelve összesen 16 előremeneti + 16 hátrameneti fokozat kapcsolását teszi lehetővé 310 m/h minimális sebességgel. 6H SOROZAT SEBESSÉGVÁLTÓ 14 15

16 MOZGÉKONYS

17 ÁG VONÓERŐ, FORDULÉKONYSÁG ÉS KIVÁLÓ KÉNYELEM MINDEN TEREPEN A 6H sorozat esetében a vonóerő, a fordulékonyság és a kényelem tökéletes egyensúlyban van, és ez nagyfokú stabilitást jelent minden munkakörülmények között, továbbá kiváló menettulajdonságokat bármely szállítási feladat során. Ez a Twin Lock beépített differenciálzárral felszerelt robosztus első hídnak és az elektrohidraulikus összkerék hajtás kapcsolásnak köszönhető. Ez a kialakítás mindig optimális működést biztosít, még az első 3-pont függesztő szerkezettel és homlokrakodóval végzett munkák során is. A nagyobb kategóriájú traktorokról származó hátsó tengelyt ugyanez a szilárdság és megbízhatóság jellemzi. A 6H sorozat kiváló manőverező képessége mögött a következők állnak: a keréktengely széles lengési képessége, a nagy hasmagasság és az 55 fokos bekormányzási szög. Emellett a hidrosztatikus meghajtás kis fordulatszámon is érzékeny kormányzást tesz lehetővé. 6H SOROZAT VONÓERŐ 16 17

18 KÖZPONTI HIDRAULIKUS ELSŐ HÍD RUGÓZÁS Igény esetén a traktorok rendelhetők elektronikusan vezérelt két munkahengeres rugózott első híddal is. Ez a tengely differenciálzárral és olajfürdős fékekkel is fel van szerelve, amelyek a hátsó fékekkel kombinálva biztosítják mind a 4 kerék hatékony fékezését. A traktorok fordulékonysága kiváló, köszönhetően az akár 55 fokos bekormányzási szögnek. A merev hídhoz képest a rugózott első híd lehetővé teszi a 6H sorozat használatát nagyon egyenetlen terepen az összes kerék maximális tapadása és a gép jobb irányíthatósága mellett. Szántóföldön ez a vonóerőt és a manőverező képességet egyaránt javítja, közúton pedig növeli a biztonságot, a sebességet és a gépkezelő kényelmét.

19 IBS FÉKRENDSZER Az IBS fékrendszer (Integrált Fékrendszer) a keréktengelybe épített olajfürdős első fékekkel lehetővé teszi mind a 4 kerék egyidejű fékezését. Az IBS rendszer a féktávolságot 50%-kal csökkenti a maximális biztonság érdekében közúton. Emellett az első és hátsó fékek a fékpedálok lenyomásával arányosan működnek, így a fékerő nagy pontossággal adagolható. Az IBS rendszer a hidraulikus, vagy pneumatikus pótkocsi fékrendszerrel egybeépítve lehetővé teszi a traktor és a pótkocsi kiegyensúlyozott és egyidejű fékezését a maximális hatékonyság érdekében, akár meredek lejtőkön is. MEREV, SZÉLES, VAGY KESKENY ELSŐ HÍD A 6H sorozat széles, vagy keskeny merev első híddal rendelhető, fékekkel, vagy fékek nélkül. Az eltérő szélesség lehetővé teszi, hogy a traktort az elvégzendő feladatok által megkövetelt méretekkel rendeljék. AUTOMATA DIFFERENCIÁLZÁR ÉS ÖSSZKERÉK HAJTÁS KAPCSOLÁS A 6H sorozat esetében az első és hátsó differenciálzár egy időben kapcsolható be és ki, biztosítva a maximális vonóerőt és a 4 kerék egyenletes tapadását. A gépkezelő munkájának leegyszerűsítéséhez és a hatékonyságának növeléséhez a rendszer automatikusan kapcsolja be és ki a differenciálzárakat és az összkerék hajtást. 6H SOROZAT VONÓERŐ 18 19

20 NAGY SOKOLDALÚSÁG A NAGY TERMELÉKENYSÉGHEZ MECHANIKUS 3-PONT FÜGGESZTŐ SZERKEZET A 6H sorozat alapkivitelű konfigurációja mechanikus vezérlésű 3-pont függesztő szerkezetet tartalmaz, amelyet nagyfokú precizitás és működési érzékenység jellemez. A táblavégi fordulók felgyorsításához, valamint a termelékenység növeléséhez az ELS (Ergonomikus Függesztő Rendszer) rendelhető igény esetén a munkagép egyetlen gombnyomással végzett emeléséhez és süllyesztéséhez. A Landini 6H sorozat bármely gazdaság elvárásainak megfelelően felszerelhető, így a traktor az egyedi igényekhez igazodva konfigurálható. A sokoldalúságának köszönhetően a 6H sorozat egyszerre felszerelhető első 3-pont függesztő szerkezettel és homlokrakodóval anélkül, hogy az zavarná a hátsó függesztő szerkezet használatát az igazán páratlan termelékenységhez.

21 JELLEMZŐK Maximális sokoldalúság első 3-pont függesztő szerkezettel és első TLT-vel. Akár 6 kihelyezett hidraulika kör vezérlő szelep hátul és középen. A HÁTSÓ 3-PONT FÜGGESZTŐ SZERKEZET ELEKTROMOS KEZELÉSE Az egyszerű és ergonomikus kezelőszervekkel működtethető hátsó 3-pont függesztő szerkezetet elektronikus vezérlés jellemzi, amely az alsó függesztő karokra szerelt szenzorokat alkalmaz. 3-pont kapcsolók a hátsó sárvédőkön is el vannak helyezve, amelyekkel a munkagépek fel- és lecsatlakoztatása kényelmesen és könnyen végezhető. A 2-es kategóriás hátsó 3-pont függesztő szerkezet maximális emelési kapacitása kg. A 3-pont függesztő szerkezethez csatlakoztatott munkagép szállításakor a lengéscsillapító rendszer ellensúlyozza a munkagép lengéseit. TELJESÍTMÉNY LEADÓ TENGELY 2 VAGY 4 FOKOZATTAL A teljesítmény leadó tengely 2 fordulatszám fokozatban használható: 540 / 540E min -1, vagy 540 / 1000 min -1. Igény esetén a TLT rendelhető 4 fokozattal is: 540 / 540E / 1000 / 1000E min -1. A hidraulikus tengelykapcsoló az olajfürdős kuplungtárcsákkal a teljesítmény leadó tengelyt maximális fokozatossággal indítja el a lágy és progresszív felpörgetéshez, elkerülve a hirtelen lökésszerű bekapcsolást. A hátsó sárvédőkön teljesítmény leadó tengely kapcsolók vannak elhelyezve, amelyek megkönnyítik a munkagépek felcsatlakozatását. A TELJESÍTMÉNY LEADÓ TENGELY AUTOMATA VEZÉRLÉSE A táblavégi fordulókban a 3-pont függesztő szerkezet működtetésekor a kényelmes Automata funkció automatikusan kapcsolja be és ki a teljesítmény leadó tengelyt a függesztő karok magasságától függően. 6H SOROZAT HIDRAULIKA RENDSZER 20 21

22 NAGYTELJESÍTMÉNYŰ HIDRAULIKA RENDSZER A 6H sorozat nyitott központú hidraulika rendszerrel van felszerelve 66 l/min szállítással, amely megfelel a legtöbb feladat által támasztott követelményeknek. Igény esetén egy 11 literes kiegészítő hidraulika tartály rendelhető a jelentős olajmennyiséget igénylő munkagépek működtetéséhez. A külön a kormányrendszert működtető hidraulika szivattyú teljesítménye 30 l/min, ami könnyű és gyors fordulásokat tesz lehetővé a traktorral, akár a legnagyobb igénybevételt jelentő feladatok során is, kiváló kényelmet és termelékenységet biztosítva.

23 TOVÁBBI KIHELYEZETT HIDRAULIKA KÖR VEZÉRLŐ SZELEPEK A MUNKA HATÉKONY ELVÉGZÉSÉHEZ A 6H sorozat felszereltsége akár 4 kihelyezett hidraulika kör vezérlő szeleppel bővíthető. Ezek közül 3 mechanikus vezérlő karokkal, 1 pedig egy elektrohidraulikus gombbal működtethető. Igény esetén 2 további középre szerelt kihelyezett hidraulika szelep rendelhető más munkagépek, mint pl. homlokrakodó működtetéséhez. A kiegészítő kihelyezett hidraulika szelepeknek 4-féle típusa választható, amelyek kombinálhatók is a munkavégzés során felmerülő különféle igényeknek megfelelően: - Standard: kettős működésű. - Kick-out: automata kikapcsolás. - Úszó: a talajfelszínt követő munkagépekhez. - Hidraulikus motor: hidraulikus motor működtetéséhez. Mindegyik opció lehetővé teszi az első 3-pont függesztő szerkezet, a homlokrakodó, a hátsó 3-pont és a felcsatlakoztatott munkagépek működtetését, ami maximális hatékonyságot biztosít. Emellett a traktor hátsó és első részén elhelyezett csúcsminőségű hidraulika szelep csatlakozók a hidraulika tömlők könnyű csatlakoztatása miatt időt takarítanak meg. 6H SOROZAT HIDRAULIKA RENDSZER 22 23

24 LANDINI 6H SOROZATÚ TRAKTOROK HOMLOKRAKODÓVAL, MÉG SOKOLDALÚBBAK A 6H sorozat igény szerint különböző homlokrakodó szerelékkel látható el a farmokon előforduló rakodási munkákhoz. A homlokrakodók nagy szilárdságú acélból készülnek, ami nagy terhek mozgatását teszi lehetővé a mechanikai jellemzőiknek köszönhetően. A rakodók néhány főbb jellemzője: - A hidraulika vezetékek a gém karokban vannak elhelyezve, ami javítja a kilátást a munkavégzés során. - A homlokrakodók vezérlése a mechanikustól az elektromos joystickig igény szerint választható. - Egy pozíciójelző elősegíti a munkaeszköz helyzetének gyors megtalálását. - Az EURO szabványnak megfelelő munkaeszköz rögzítővel kombinálva a munkaeszközök széles választéka használható. - A rakodók hidraulikus gyorscsatlakozókkal vannak ellátva a fel- és lecsatlakoztatás idejének csökkentésére. - A homlokrakodók hidro-akkumulátoros rugózással biztosítják a komfortos munkavégzést.

25 ELSŐ 3-PONT ÉS TELJESÍTMÉNY LEADÓ TENGELY Igény esetén a 6H sorozat amúgy is jelentős sokoldalúsága tovább növelhető első 3-pont függesztő szerkezet és első TLT felszerelésével, amelyek együtt használhatók ugyanezen rendszerek hátra szerelt változatával. A 2-es kategóriás első 3-pont függesztő szerkezet maximális emelési kapacitása kg, továbbá úszó funkcióval van felszerelve. A fülkén kívül külső kapcsolókkal is el lehet látni a munkagépek csatlakoztatásának megkönynyítésére. Az első teljesítmény leadó tengely fordulatszáma min -1 nyomógombos működtetéssel. - A homlokrakodó komfortos működését a hidraulikus akkumulátor biztosítja. - A 6H sorozat olyan tartókkal van felszerelve, amelyek segítik a homlokrakodó felszerelését és leszerelését. - A homlokrakodók úgy lettek megtervezve, hogy első 3-pont függesztő szerkezettel felszerelt traktoron is használhatók. Emellett a 6H sorozat kényelmes vezérlő joystick karral és átlátszó tetőablakkal van ellátva, ami lehetővé teszi a gépkezelő számára, hogy kényelmesen ülve maradhasson a vezetőülésben még akkor is, ha a homlokrakodó a maximális magasságába van felemelve. A 6H sorozat és a rászerelt homlokrakodó egy igazán tökéletes párosítás, amely mindig maximális termelékenységet képes garantálni minden típusú munka során. 6H SOROZAT HIDRAULIKA RENDSZER 24 25

26 MŰHOLDAS NAVIGÁCIÓ: NAGYOBB PONTOSSÁG, NAGYOBB TELJESÍTMÉNY Az igény esetén rendelhető műholdas navigációs rendszer érintőképernyős monitoron keresztül működtethető, amely a fülketetőre szerelt műholdas antennával együtt működik. A rendszer kétféle módon használható: 1. Precíziós Kormányzás Menedzsment, egy precíziós kormányrendszer, amely a szántóföldi munkavégzés során 2 cm-es pontosságú nyomvonalvezetést tesz lehetővé. Ez olyan abszolút pontosság, amely javítja a munkaterület művelési hatékonyságát. 2. Az ISOBUS rendszer konfigurálása és vezérlése fejlett funkciók, akár a TC-GEO működtetésével. PONTOSSÁG

27 MŰHOLDAS ANTENNA A fülketetőre rögzített műholdas antenna fogja a GPS jeleket. ELEKTRONIKUS KORMÁNYKERÉK A 6H sorozat felszerelhető elektronikus kormánykerékkel az olyan precíziós kormányzáshoz, amely csökkenti a gépkezelő munkaterhelését, továbbá időt és üzemanyagot takarít meg. 6H SOROZAT MŰHOLDAS NAVIGÁCIÓ 26 27

28 VEZÉRLÉS ISOBUS RENDSZER A MUNKAGÉPEK KÖNNYŰ ÉS HATÉKONY VEZÉRLÉSÉHEZ Az igény esetén rendelhető ISOBUS rendszer kiváló hatékonyságot és termelékenységet biztosít. Az ISOBUS-szal az érintőképernyő egyszerű használatán keresztül a gépkezelő anélkül működtetheti a munkagépeket, hogy további kezelőfelületeket kellene beszerelni a fülkébe.

29 ECU ÉRINTŐKÉPERNYŐS MONITOR Érintőképernyős monitorral működtethető a műholdas navigáció és az ISOBUS rendszer. ICT VT A MŰHOLDAS NAVIGÁCIÓ ÉS AZ ISOBUS RENDSZER NAGYSZÁMÚ ELŐNYEI A műholdas navigáció és az ISOBUS rendszer maximalizálja az egyes folyamatok gazdasági hatékonyságát, növelve a kényelmet és a biztonságot: > A munkagép működésének minden eleme pontosan szabályozott. A vezérlése automatikusan is végezhető. > A szántóföldön megtett távolság csökkentésével a traktor és a munkagép kevésbé kopik, emellett csökken az üzemanyag fogyasztás. > A szántóföldek kezelése változó kijuttatási mennyiségekkel is elvégezhető átfedések és kihagyások nélkül. Ezzel elkerülhető a szerpazarlás, maximális hatékonyságot biztosít és minimalizálja a munkaidőt. > A precíziós gazdálkodás csökkenti az inputanyag felhasználást. Például lehetővé teszi csak a vetőbarázda szélességében végzett műtrágyázást: a vetőbarázdák az automata kijuttatási térkép készítő rendszernek köszönhetően könynyen megtalálhatók. > A jelentéskészítési és előzetes beállítási műveletek mindenki számára elérhetők, és az otthon kényelméből is elvégezhetők. Ez csökkenti az üzemeltetési költségeket és szükségtelenné teszi speciális tapasztalattal rendelkező gépkezelők alkalmazását. 6H SOROZAT ISOBUS RENDSZER 28 29

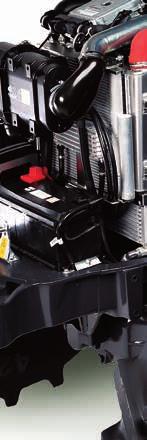

30 MEGBÍZHATÓS GYORS KARBANTARTÁS, HOGY ÖN TOVÁBB DOLGOZHASSON A 6H sorozat, amely valódi viszonyítási pont a megbízhatóság és termelékenység vonatkozásában, számos megoldást kínál a traktor karbantartásának egyszerűbbé és gyorsabbá tételéhez: 1. Az egy darabban teljesen felnyitható motorburkolat akadálytalan hozzáférést biztosít, így a karbantartás gyorsabban végezhető. 2. A motorolaj szint feltöltéséhez nem kell felnyitni a motorburkolatot, mivel a feltöltő kupak a motorblokk alsó részén található. 3. A motor légszűrő úgy van elhelyezve, hogy a tisztítása és cseréje könnyen elvégezhető. 4. A motorblokk előtt található hűtők és hűtőmaszk, amelyek az oldalra kihúzható porvédő rácsnak köszönhetően egyszerűen és gyorsan tisztíthatók. 5. Az üzemanyag és az AdBlue tartály kényelmesen elérhető helyen találhatók, ami megkönnyíti a gyors feltöltést. A két tartály kupakja eltérő színnel van jelölve. 6. A fülkeszűrők is könnyen hozzáférhetők az egyszerű karbantartáshoz. 7. A sebességváltó olajszint könnyen ellenőrizhető a traktor hátsó részén elhelyezett, nívópálcával egybeépített feltöltő kupakkal. 8. A szélvédő mosó folyadék tartály a fülke hátsó részénél tölthető fel.

31 ÁG 6H SOROZAT KARBANTARTÁS 30 31

32 TRADÍCIÓ

33 LANDINI, EGY HOSSZÚ SIKERTÖRTÉNET Giovanni Landini-nek volt egy álma: a mezőgazdaság történetének megváltoztatása úgy, hogy a gépek erejét a szántóföldekre viszi. Ezt a célját nagy eltökéltséggel igyekezett elérni, és 1884-ben végül valóra is váltotta az álmát a Landini vállalat megalapításával. A Landini hosszú történetét a dizájn és a gyártási folyamatok folyamatos továbbfejlesztése kíséri, valamint a vásárlók iránti erős elkötelezettség és hűség ben a vállalat legyártotta az első speciális gyümölcs ültetvényes traktorait ban a Landini kibővítette az ültetvényes traktorainak kínálatát a szőlészeti traktor sorozat bevezetésével ben az Argo Industrial Cégcsoport megvásárolta a Landini-t. Az egyesülésnek köszönhetően a vállalat képes volt növelni a nemzetközi jelenlétét létrehozva a leányvállalatoknak és forgalmazóknak az egész világra kiterjedő hálózatát. Az volt Giovanni Landini álma, hogy csökkentse a mezőgazdasági munka fárasztó jellegét, és növelje a termelékenységét. Ez az álom még ma is él, mivel az életminőségünk szorosan kapcsolódik a mezőgazdasági termelés minőségéhez. 6H SOROZAT TÖRTÉNET 32 33

34 MŰSZAKI ADATOK MOTOR 6-115H 6-125H 6-135H TIER 4 FINAL DEUTZ -AG DEUTZ -AG DEUTZ -AG MAX. MOTORTELJESÍTMÉNY ISO LE/KW 110 / / / 93 NÉVLEGES MOTORTELJESÍTMÉNY ISO LE/KW 105 / / / 88 NÉVLEGES FORDULATSZÁM MIN MAXIMÁLIS NYOMATÉK NM MAXIMÁLIS NYOMATÉK FORDULATSZÁMA MIN FURAT / LÖKET MM 98/120 98/120 98/120 LÖKETTÉRFOGAT (CM 3 ) / HENGEREK SZÁMA 3600 / 4 TA 3600 / 4 TA 3600 / 4 TA EMISSZIÓS RENDSZER S.C.R. + D.O.C. ADBLUE TARTÁLY TÉRFOGAT LITER ÜZEMANYAG TARTÁLY TÉRFOGAT LITER TENGELYKAPCSOLÓ TÖBBTÁRCSÁS OLAJFÜRDŐS KUPLUNG ERŐÁTVITEL MEGSZAKÍTÁS: NYOMÓGOMBOS SEBESSÉGVÁLTÓ SPEED FOUR +HIDR. IRÁNYVÁLTÓ: 12ELŐRE + 12HÁTRA 40KM/H SPEED FOUR + MÁSZÓ + HIDR. IRÁNYVÁLTÓ 16ELŐRE+16HÁTRA 40KM/H T-TRONIC + SPEED FOUR + HIDR. IRÁNYVÁLTÓ: 36ELŐRE + 12HÁTRA (3 SEBESSÉGES POWERSHIFT) T-TRONIC + SPEED FOUR + MÁSZÓ + HIDR. IRÁNYVÁLTÓ: 48ELŐRE + 16HÁTRA POWER SHUTTLE IRÁNYVÁLTÓ: TERHELÉS ALATT KAPCSOLHATÓ IRÁNYVÁLTÓ MODULÁLÁS: ELEKTROHIDRAULIKUS IRÁNYVÁLTÓ AGRESSZIVITÁST SZABÁLYOZÓ POTENCIOMÉTER PARK ZÁR TELJESÍTMÉNY LEADÓ TENGELY OLAJFÜRDŐS TÖBBTÁRCSÁS TÍPUS ELEKTROHIDRAULIKUS KAPCSOLÁSSAL 2 FOKOZAT: 540/540E MIN -1 2 FOKOZAT: 540/1000 MIN -1 4 FOKOZAT: 540/540E/1000/1000E MIN /8 (34,9 MM) 6 BORDÁS TENGELYCSONK 1 3/8 (34,9 MM) 21 BORDÁS TENGELYCSONK ÚTARÁNYOS TLT HAJTOTT ELSŐ HÍD ELEKTROHIDRAULIKUS 4WD KAPCSOLÁS MEREV TÍPUS MEREV KESKENY TÍPUS ELEKTRONIKUSAN VEZÉRELT HIDRAULIKUS HÍD RUGÓZÁSSAL MAXIMÁLIS BEKORMÁNYZÁSI SZÖG TWIN-LOCK ELEKTROHIDRAULIKUS DIFFERENCIÁLZÁR FÉKEK HIDROSZTATIKUS VEZÉRLÉS, SÚRLÓDÓ TÁRCSÁS, MUNKAHENGERREL 4WD AUTOMATA BEKAPCSOLÁSA FÉKEZÉSKOR OLAJFÜRDŐS ELSŐ TÁRCSAFÉKEK IBS INTEGRÁLT FÉKRENDSZER HIDRAULIKUS PÓTKOCSIFÉK PNEUMATIKUS PÓTKOCSIFÉK

35 6H SOROZAT 6-115H 6-125H 6-135H HIDRAULIKA RENDSZER ERŐ-, HELYZET-, VEGYES SZABÁLYOZÁS MECHANIKUS ERGONOMIKUS FÜGGESZTŐ SZERKEZET RENDSZER ELEKTRONIKUS EMELÉSI KAPACITÁS 2 SEGÉD EMELŐ MUNKAHENGERREL KG MAXIMÁLIS ÜZEMI NYOMÁS BAR HIDRAULIKA SZIVATTYÚ KAPACITÁS (3-PONT+ KORMÁNY) L/MIN KIEGÉSZÍTŐ HIDRAULIKA TARTÁLY L ES KATEGÓRIÁS 3-PONT FÜGGESZTŐ SZERKEZET 3-PONT HIDRAULIKUS JOBB EMELŐRÚD ÉS FELSŐ EMELŐKAR 2 DB KÖZÉPSŐ HIDRAULIKA SZELEP + JOYSTICK KIHELYEZETT HIDRAULIKA SZELEPEK STD - OPC ELSŐ 3-PONT ÉS TLT (MAX. EMELÉSI KAPACITÁS) KG FÜLKE ÉS KEZELŐTÉR TOTAL WIEW SLIM FÜLKE / RÁDIÓ ELŐKÉSZÍTÉS MECHANIKUS FÜLKERUGÓZÁS FŰTÉS / SZELLŐZÉS LÉGKONDICIONÁLÁS LÉGRUGÓZÁSÚ VEZETŐÜLÉS RÁDIÓ / BLUETOOTH / MP3 ELŐKÉSZÍTÉS DIGITÁLIS MŰSZERFAL ISOBUS ELŐKÉSZÍTÉS MŰHOLDAS NAVIGÁCIÓ KÉSZLET (MONITOR + ANTENNA) MÉRET- ÉS TÖMEGADATOK A - HOSSZÚSÁG 4WD (PÓTSÚLYOKKAL) MM B - MINIMÁLIS SZÉLESSÉG MM C - TENGELYTÁV MM D - MAGASSÁG A FÜLKETETŐNÉL MM E - HASMAGASSÁG MM TÖMEG ÜZEMI ÁLLAPOTBAN (PÓTSÚLYOZÁSSAL) KG OPCIÓKÉNT RENDELHETŐ FELSZERELTSÉG 4 DB 60 KG-OS HÁTSÓ KERÉKSÚLY MAXIMÁLIS ELSŐ PÓTSÚLYOZÁS 300 KG Jelmagyarázat: standard opció nem rendelhető A jelen prospektusban feltüntetett valamennyi adat és illusztráció kizárólag tájékoztató jellegű, azok előzetes bejelentés nélküli - változtatásának joga fenntartva! 6H SOROZAT MŰSZAKI ADATOK 34 35

36 A Landini traktorok hivatalos magyarországi forgalmazója Baja, Szegedi út 147. Tel.: 06-79/ , Fax: 06-79/
