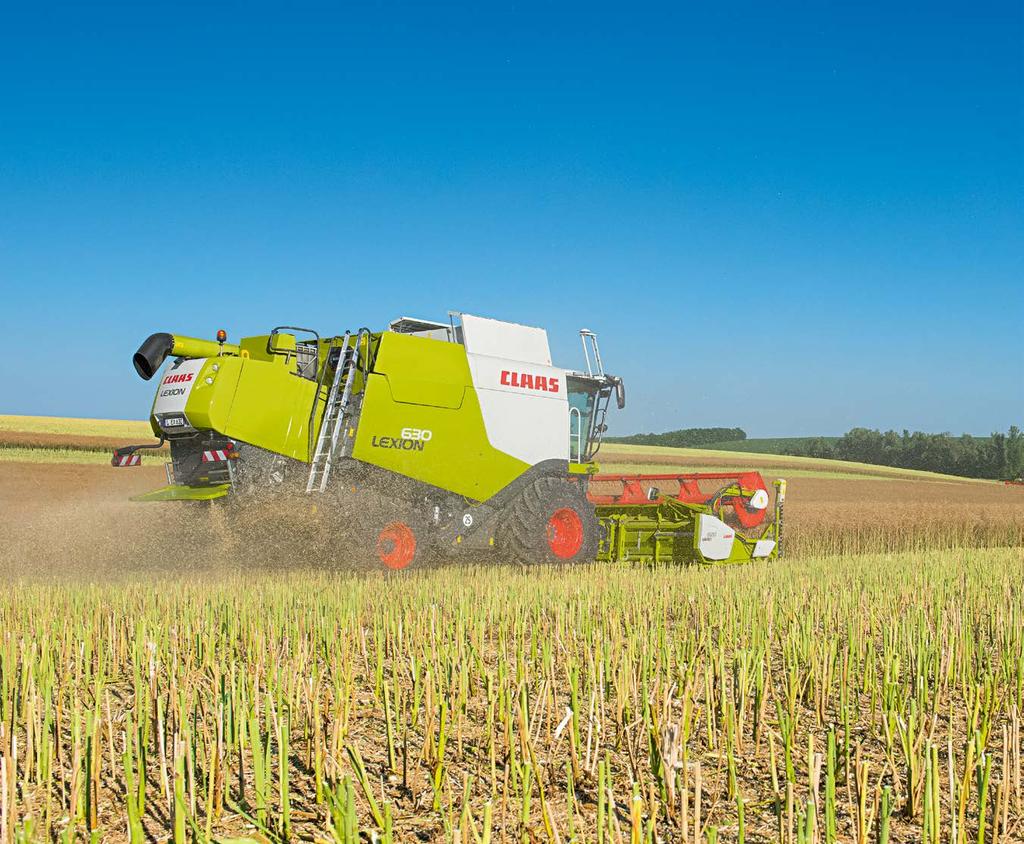

1 Kombájn LEXION

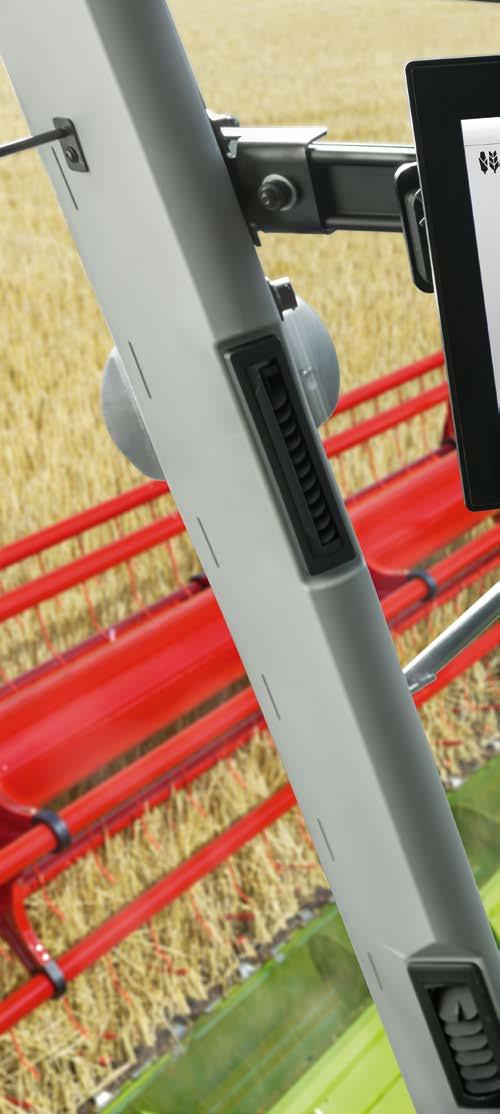

2 Az új CEBIS MOBILE az extra kategória kezelési kényelme Az új LEXION Az új CEBIS MOBILE 12 collos képernyőátmérője és érintőkijelzős felülete teljesen új kezelési lehetőségeket nyújt a CRUISE PILOT, a CEMOS DIALOG és a CEMOS AUTOMATIC kezelőt támogató rendszerekhez. A gépsziluettben minden egyes kezelési lehetőség megjelenik. lexion600.claas.com 2 3

3 LEXION Tartalom Adapterek 06 VARIO 08 CERIO 14 Vágóasztalok 16 Vágóasztal automatika 18 Ferdefelhordó 20 CLAAS POWER SYSTEMS 54 Motor 56 DYNAMIC COOLING 58 MONTANA 60 TERRA TRAC 62 Hajtómű 64 Cséplőrendszer 24 APS-cséplőszerkezet 26 AUTO CROP FLOW 28 MULTIFINGER SEPARATION SYSTEM (MSS) 30 Tisztítás 32 AUTO SLOPE 34 CEMOS AUTOMATIC 36 CEMOS AUTO CLEANING 38 CEMOS DIALOG 40 Magtartály, PROFI CAM, Hátsó kamera, QUANTIMETER 42 GRAIN QUALITY CAMERA 44 Szalmakezelés 46 Szalmaszecskázó 48 Törekterítő 50 Terítésiirány-szabályozás 52 Kényelmes vezetőfülke 66 CEBIS 70 CEBIS, többfunkciós kezelőkar, CMOTION 72 Elektronika 74 Fleet View, TELEMATICS 74 Folyamatszervezés, hozamtérképezés 76 Automatikus kormányzási rendszer 78 Központi zsírzás, karbantartás 80 CLAAS Szerviz és alkatrész 82 Műszaki adatok 84 Érvek 86 Műszaki adatok

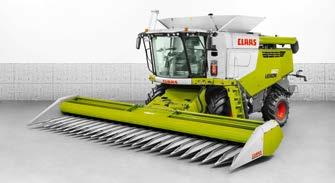

4 A sokoldalúság kötelez Adapterek VARIO MAXFLEX Vágóasztalok Több lehetőség a LEXION-t az Ön igényeihez igazítani. Akármit tervezzen Ön, LEXION-ja készen áll bármilyen feladatra. CERIO CERIO / Rizses kivitelű vágóasztal Összecsukható vágóasztal SWATH UP SUNSPEED MAXFLO VARIO vágóasztal repcefelszereléssel VARIO vágóasztal rizsfelszereléssel 6 7

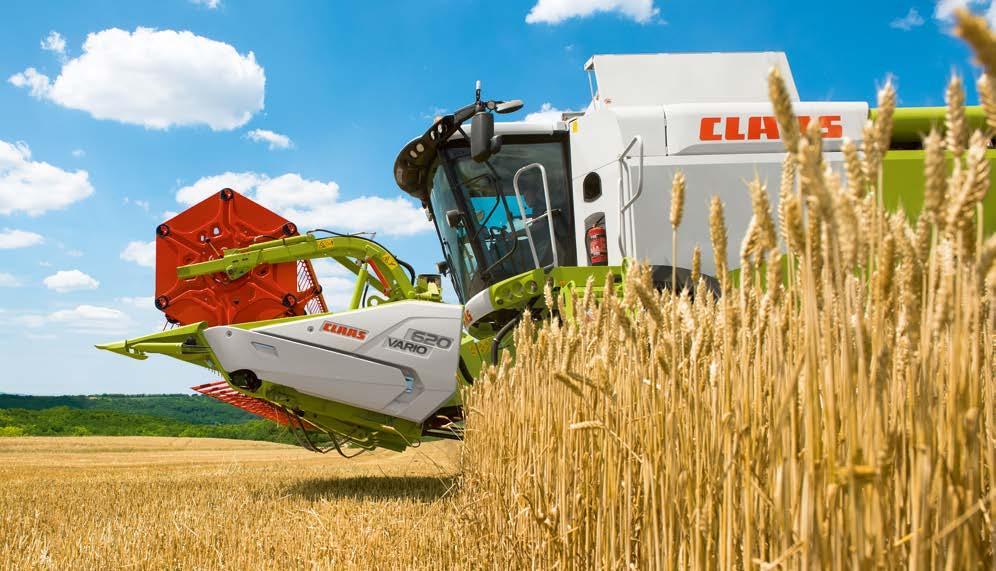

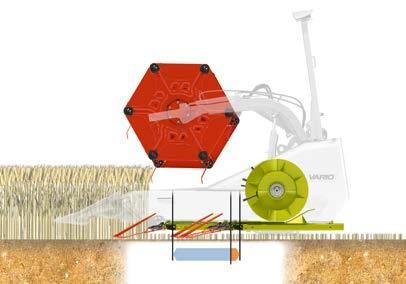

5 VARIO vágóasztalok VARIO 1230 / 1080 / 930 / 770 / 680 / 620 / 560 / 500 VARIO vágóasztalok A CLAAS VARIO vágóasztalai a piacon található vágóasztalok legjobb beállításainak szimbólumai. A VARIO modellekkel a CLAAS az ezerszer elismert VARIO vágóasztalokat fejlesztette tovább. A főbb ismérvek röviden Integrált repce betétlemezek a fokozatmentes, 700 mm teljes kitolási hosszért gabonához és repcéhez A behúzócsiga átmérője 660 mm az optimális anyagáramlásért Optimalizált motolla a szárfelcsavarodás csökkentéséért MULTIFINGER behordócsiga A rendválasztó és a repce oldalkasza szerszám nélkül cserélhető Automatikus parkoló- és szállítási helyzet Automatikus munkahelyzet 8 9

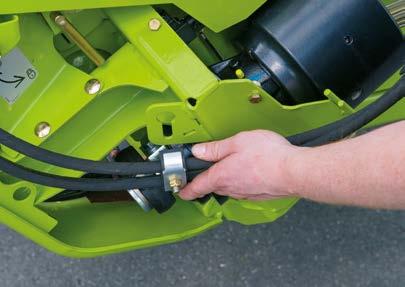

6 VARIO vágóasztalok VARIO 1230 / 1080 / 930 / 770 / 680 / 620 / 560 / 500 Munka közben A VARIO asztalok új generációja a legjobb választás a gabona és repcefélék betakarítására. Erőteljes és nagy teljesítményű, teljesen mindegy, hogy alacsony vagy magas hozamú területen kell dolgoznia. A VARIO vágóasztalok szükséges beállításai a gabona (rövid- vagy hosszúszalma) és repce esetében folyamatosan optimális anyagáramról gondoskodnak, így a gép összteljesítménye akár 10%-kal is megnövekedhet. A VARIO széles vágóasztal-választéka a LEXION, TUCANO és az AVERO esetében is elérhető cm Standard 10 cm Műszaki megoldások Vágóasztalok integrált repcebetétlemezekkel -100 mm-től mm-ig változtatható asztalpozíció többfunckciós kezelőkarral A vágóasztalok egyedülálló, fokozatmentesen összesen 700 mm-es mozgástere Automatikusan széthúzható kardántengely a kaszaszerkezet meghajtásához Folyamatos kaszasín és folyamatos motolla (VARIO 930-tól VARIO 500-ig) Egyoldalú mechanikus adapterhajtás (VARIO 930-tól VARIO 500-ig) Hajtóművön és kardántengelyen keresztül mechanikusan meghajtott behordócsiga és kaszasín Jobb motollakialakítás optimalizált motollaujjtartóval és csapágyazással a felcsavarodás csökkentéséért és az alacsonyabb kilengésért Kedvező szögben kialakított tartógerenda, hogy a vezetőfülkéből a vágóasztalra még jobb legyen a rálátás A behúzócsiga magasságának fokozatmentes állítása Visszaforgatható ferdefelhordó és behúzócsiga A leválasztólemez kívülről állítható LASER PILOT az automatikus kormányzási rendszerhez, szerszám nélkül csukható és beállítható Hidraulikatömlők egyszerű bekötése a repcekasza meghajtásához Plug & Play a repcéhez A vágóasztalba beépített repcelemezek és a repcekasza szerszám nélküli felszerelése gondoskodnak arról, hogy egy perc alatt átállítható legyen repcére. A repcekasza csatlakoztatása a hidraulikával automatikusan aktiválja a hidraulikaszivattyút az oldalkasza meghajtásához. A csatlakozás egyszerűen, két hidraulikus gyorscsatlakozóval létrehozható. A hidraulikaszivattyú automatikus be- és kikapcsolása A beépített repcekaszákkal az asztal még 150 mm-rel behúzható, illetve kitolható A szállítókocsin egy zárható repcebox teszi lehetővé a repcekasza biztonságos elhelyezését, és mentesíti a súlytól a vágóasztalt Rizses kivitel A VARIO vágóasztalok a gyárban, vagy egyszerű átalakítás után bevont behordócsigával és rizses kaszaszerkezettel alkalmassá válnak rizs betakarítására. Megbízható hajtáslánc A kaszasínek hajtása egy bolygóműn keresztül történik, ezáltal nagyon csendesen fut. A vágóasztal kitolása a hajtott kardántengellyel történik. Így minden helyzetben lehet vele dolgozni. A behúzóhenger és a kaszahajtómű egyenként biztosítva vannak túlterhelés elleni tengelykapcsolóval. Így a VARIO vágóasztal kedvezőtlen feltételek mellett is biztos működést nyújt. Az oldalkasza és a rendválasztó szerszám nélküli rögzítése A repcekasza felszerelése gyorskapcsolóval 10 11

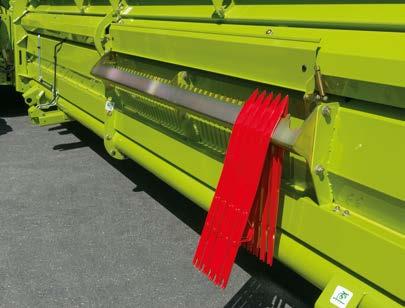

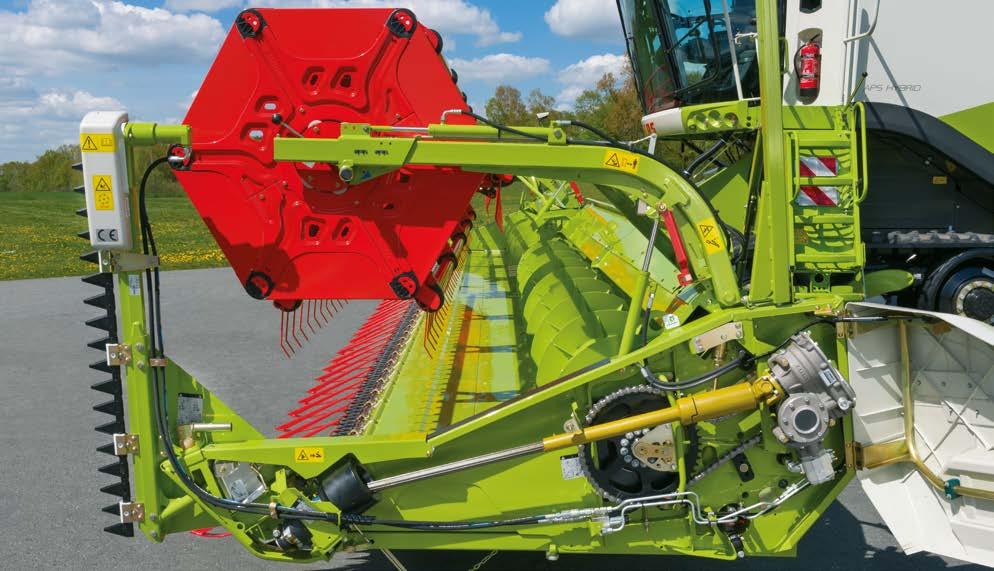

7 Az új VARIO vágóasztalok, VARIO 1230 és VARIO 1080 VARIO 1230 / 1080 A hajtáslánc Talajkövetés A kardántengely általi mechanikus hajtásnak, a hajtóműnek és a nagyméretű láncok köszönhetően a hajtáslánc nagyon hatékony és alacsony karbantartásigényű. A szinkronizált kaszahajtómű miatt a vágóasztal nagyon nyugodt járású. Az egész hajtásláncot túlterhelési tengelykapcsoló biztosítja arra az esetre, ha a behúzócsiga blokkol. A kasza hajtása a hajtómű jobb és bal oldalán fut, és szintén túlterhelési tengelykapcsolóval vannak biztosítva. Azért, hogy nagy munkaszélességnél első osztályú vágóasztalvezérlést biztosítsanak, a VARIO 1230 és VARIO 1080 modellek két további érzékelővel rendelkeznek. Ezek középen helyezkednek el, és az AUTO CONTOUR-nak szállítanak további jelet a vágóasztal helyzetéről. Optimális terményáram A CLAAS VARIO vágóasztalokat a legnehezebb szántóföldi körülményekre tervezték. Optimális terményáram, tiszta vágás és nagy szilárdság emelik ki mindkét modellt, a VARIO at és a VARIO 1080-at a piactársak közül. Ezeknél a munkaszélességeknél a CLAAS maradt az osztott motollás és osztott behúzócsigás felépítménynél, illetve az osztott kaszasínnél. Precíz beállítások vezetnek a legjobb eredményekhez Az optimális terményáram már a vágóasztalnál kezdődik. A behúzócsiga megfelelő magasságbeállítása különösen nagy befolyással bír. Ehhez található a vágóasztal bal és jobb oldalán, valamint középen egy beállításipont-skála, amelyen leolvasható a magasság. Tehát a behúzócsiga könnyedén és tökéletesen illeszthető és minden körülményhez alkalmas. A hidraulikus hajtású oldalkasza túlterhelés ellen biztosítva van. Ezáltal idegen anyagok esetén blokkolni fog, a hidraulikus rendszerben fellépő túlnyomást érzékelő kikapcsoló szelepnek köszönhetően óta ez a rendszer mindenféle munkakörülmény között bizonyította már megbízhatóságát, még a legerősebb LEXION kombájnok magas térfogatáramánál is. Az anyagáram mindkét oldalról a vágóasztalok közepén van összevezetve. A nagy anyagmennyiség maximális stabilitást és szilárdságot követel meg. Ennek tölékelesen megfelelnek a CLAAS VARIO vágóasztalai. Praktikus tartó a további kalászemelőknek a vágóasztalon

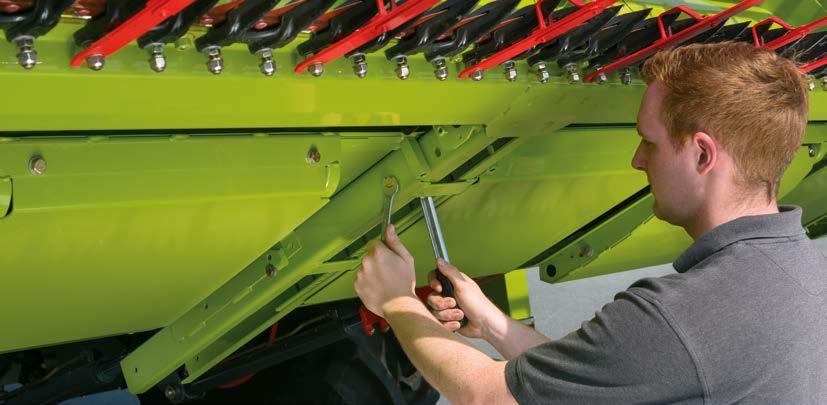

8 CERIO vágóasztalok CERIO 930 / 770 / 680 / 620 / 560 Munka közben Az CERIO sorozat a VARIO vágóasztalok műszaki megoldásaira épül, és kiváló alternatíva gabonabetakarításhoz. Tökéletesen alkalmas nagy területteljesítmény eléréséhez, függetlenül attól, hogy alacsony vagy magas hozamú a terület. A vágóasztal manuálisan, +/- 100 mm-rel állítható az optimális anyagáramlás eléréséhez. Így a vágóasztal könnyen igazítható a különböző körülményekhez és terményfajtákhoz. A CERIO vágóasztalok nagy modellválasztéka lehetővé teszi, hogy LEXION, TUCANO és AVERO kombájnokhoz is alkalmazhatók legyenek. 10 cm Standard + 10 cm Műszaki megoldások Manuálisan beállítható asztalpozíciók -100-tól+100 mm-ig Kézzel beállítható 200 mm-es kitolási hossz Automatikusan széthúzható kardántengely a kaszaszerkezet meghajtásához Késtartók és motolla Egyoldalú mechanikus adaptermeghajtás Hajtóművön és kardántengelyen keresztül mechanikusan meghajtott behordócsiga és kaszasín Jobb motollakialakítás optimalizált motollaujjtartóval és csapágyazással a felcsavarodás csökkentéséért és az alacsonyabb kilengésért Kedvező szögben kialakított tartógerenda, hogy a vezetőfülkéből a vágóasztalra még jobb legyen a rálátás A behúzócsiga magasságának fokozatmentes állítása Visszaforgatható ferdefelhordó és behúzócsiga A leválasztólemez kívülről állítható LASER PILOT az automatikus kormányzási rendszerhez, szerszám nélkül behajtható és beállítható Automatikus parkoló- és szállítási helyzet Automatikus munkahelyzet Vágóasztal behúzva gabona (-100 mm) Vágóasztal kitolva gabona (+ 100 mm) A motollaujjtartó tengelyek és -csapágyak optimális formával műanyagból a kisebb szárfelcsavarodás érdekében Vágóasztal-állítás Kézi beállítás a vágóasztal alatt Tíz csavarkötés a vágóasztal beállításához Öt asztalpozíció állítható be: mm, + 50 mm, 0 mm, 50 mm, 100 mm Megbízható hajtáslánc A hajtáslánc a CERIO vágóasztaloknál hasonló a VARIO vágóasztaloknál lévőkhöz. Tehát a behúzóhenger és a kaszahajtómű is egyenként biztosítottak túlterhelés elleni tengelykapcsolóval. Ez az elrendezés lehetővé teszi, hogy a CERIO vágóasztalok a legkedvezőtlenebb körülmények között mindig biztosan működjenek. Rizses kivitel A CERIO vágóasztalok vagy gyárilag, vagy egyszerű átalakítás után, bevont behúzócsigával és rizses kaszaszerkezettel szerelve, rizsbetakarításra is alkalmasak. A rendválasztó szerszám nélküli rögzítése gyorscsatlakozó segítségével A rendválasztók egyszerű magasságállítása 14 15

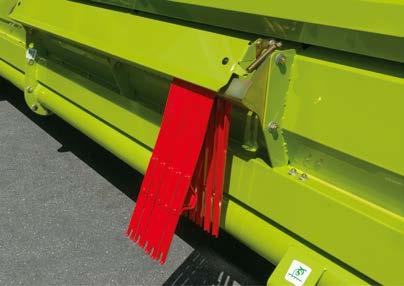

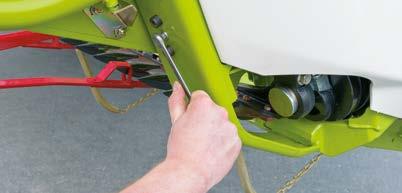

9 Még több érv a CLAAS adapterek mellett Vágóasztalok Pótkasza és kalászemelők Minden CLAAS gabona vágóasztal gyárilag rendelkezik pótkaszával. Az edzett anyagokból készített kaszapengék jobban ellenállnak a kopásnak. A kalászemelők használatával a megdőlt gabonát is veszteségmentesen lehet betakarítani, miközben csökken a kőfelszedés veszélye is. Kényelmesen vihetünk magunkkal tartalék kalászemelőket is, a vágóasztal hátsó részére rögzítve. Vágóasztalok minden terményhez Softstart-automatika A CLAAS megalkotta a csépelhető termények betakarításához igazodó vágóasztal típust, legyen az búza, rozs, árpa, zab, tritikálé, repce, kukorica, naprafogó, rizs, szója, len, bab, lencse, lucerna vagy köles. Profitáljon Ön is a teljesítőképesség és felszereltség egyedülálló kombinációjából. Gyorscsatlakozó Központi csatlakozó a vágóasztal minden hidraulikus és elektromos funkciójához. Értékes időt nyer, mivel a le- és felszerelés kevesebb munkaművelettel elvégezhető Az integrált szerelési módnak köszönhetően nem tévedhet Nyomás alatt is könnyen szerelhető Környezetkímélő, cseppmentes gyorscsatlakozó Központi reteszelés A vágóasztal könnyű futásával elkerülhetjük a terhelési csúcsok kialakulását a hajtásnál. Hidrosztatikus motollahajtás A gép hidraulikaszivattyúja 1000 Nm maximális forgatónyomatékot biztosít a motolla mozgatásához. Fordulatszáma a menetsebességtől függően automatikusan változik. Nagy nyomaték és hatékony mozgatóerő Jobb a hatásfoka, mint a fogaskerékszivattyúnak Zárt hidraulikakör gondoskodik a motolla jobb körforgásáról Gyorsan igazodik a motollasebességhez Magasan kiemelhető motolla Kéttengelyes szállítókocsi kormányzott hátsó híddal Az új, 2-tengelyes szállítókocsi négykerék kormányzással a VARIO 1230, 1080 és VARIO 930 adapterekhez kapható. Kiváló utánfutási tulajdonság kanyarodáskor Nagy menetstabilitás Választhatóan 25 vagy 40 km/óra fékezett vagy fék nélkül kapható Az első híd lengőcsapágyazású és optimálisan képes a talajegyenetlenségekhez illeszkedni SUNSPEED adapterek és kukoricacső-törők felépítésük által speciálisan felfektetve könnyen szállíthatók vágóasztalszállító kocsin Vágóasztalokon repcebox repcekaszákkal könnyen megoldható A gyárból szintén opcionálisan rendelhető: Pótkerék Körvillogó LED világítás Peremvilágítás Rövid vagy hosszú vonórúd Repcebox Egy zárható repcebox minden szállítókocsin elérhető a repcekaszák biztonságos elhelyezésére. A vágóasztal bal oldalán egyetlen mozdulattal reteszelhetjük az összes rögzítési pontot. Kényelmes kezelés a gyorscsatlakozó és központi reteszelés segítségével Kéttengelyes szállítókocsi kormányzott hátsótengellyel Egytengelyes szállítókocsi Zárható repcebox a repcekészletnek 16 17

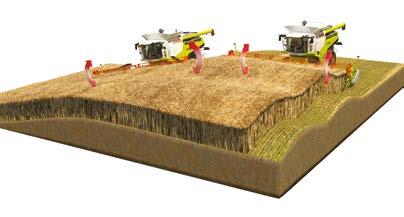

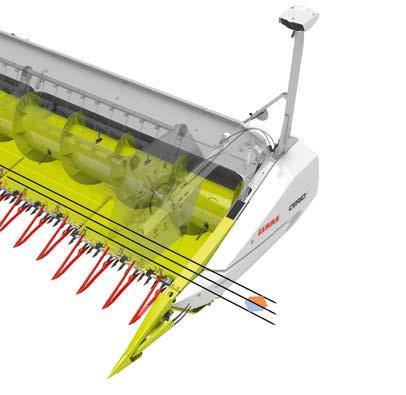

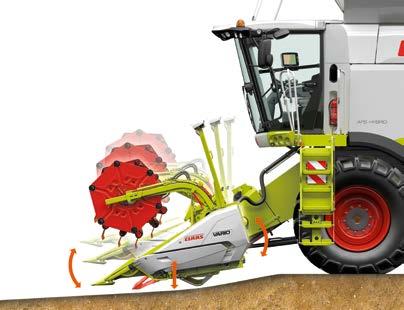

10 Több intelligencia a vágóasztalban Vágóasztal automatika A CLAAS CONTOUR a tökéletes talajkövetést garantálja A vágóasztal CLAAS CONTOUR rendszerrel automatikusan követi a talaj hosszirányú vonalvezetését. Ön kiválaszt egy felfekvési talajnyomást, és a CONTOUR gondoskodik annak állandó megtartásáról. A vágási magasság előválasztása mindig biztosítja, hogy a az előre megadott vágási magasságot könnyen megtalálja, amikor munkahelyzetbe hozza a vágóasztalt. Az AUTO CONTOUR rendszer a névleges és tényleges értékek összehasonlításával mindig a terepadottságoknak megfelelően vezeti az adaptert, így tehermentesítve a kezelőt. Jelentősen megkönnyíti a munkát, különösen a nagyobb vágóasztalok esetében. Nem okoz gondot az éjszakai aratás, a lejtős terület, a fekvő termény vagy a köves talajfelszín sem. Az AUTO CONTOUR használatával a teljesítményt jelentősen növelhetjük, és a LEXION még gazdaságosabbá válik. Automatikus motollaszabályzás AUTO CONTOUR: még gyorsabb és pontosabb Az AUTO CONTOUR még egy lépéssel előrébb jár, mivel a keresztirányú talajegyenetlenségeket is ki tudja küszöbölni. A vágóasztal alatt található érzékelők a talaj egyenetlenségeit időben felismerik, és ennek megfelelően mozgatják a vágóasztalt a ferdefelhordó munkahengereivel. Elektronikus szenzorok érzékelik a hidraulikus nyomást a rendszerben, és gyorsan reagálnak Szelepvezérelt nitrogéntárolók garantálják a megfelelő csillapítást a legnehezebb adapterek esetében is A motolla-fordulatszám és ezáltal a motollasebesség is automatikusan és arányosan igazodik a betakarítási sebességhez. A kezelő a különböző sebességekhez adott motollasebességet választhat, amit le is menthet a CEBIS segítségével. A motollasebességet a betakarítási sebességhez képest fokozatmentesen lehet gyorsabbra, lassabbra vagy azonos sebességűre állítani. A fordulatszám pontos beállításáról egy digitális fordulatszám-érzékelő gondoskodik. A motolla különböző munkamagasságait tárolni lehet, majd a különböző vágási magasságoknak megfelelően újra előhívhatók. VARIO-automatika A VARIO vágóasztalnál a motollaautomatika segítségével a motolla vízszintes állítása mellett az asztal pozíciójának értékei is elmenthetők, majd a vágóasztal-automatika aktiválása után újra betölthetők. Parkolópozíció VARIO 1230-tól VARIO 500-ig Egyetlen gombnyomással mindkét VARIO vágóasztaltípust szállítókocsira tudjuk helyezni, vagy akár ismét munkába állítani. Mindehhez csupán a cséplőszerkezet kikapcsolása szükséges. Vágóasztal-automatika CONTOUR / AUTO CONTOUR Automatikus motollafordulatszám-szabályzás Automatikus motollamagasság-szabályzás Automatikus motolla vízszintbe-állítás (csak a VARIO-nál) Automatikus asztalpozíció (csak a VARIO-nál) Automatikus leállási helyzet A kettős működésű vágóasztal hengerek pontosan szabályozzák a talajnyomást. A többfunkciós kar magasságszabályozó gombjának megnyomásával egyszerűen aktiválhatja a vágóasztal automatikát. Asztalpozíció-állító kapcsoló 18 19

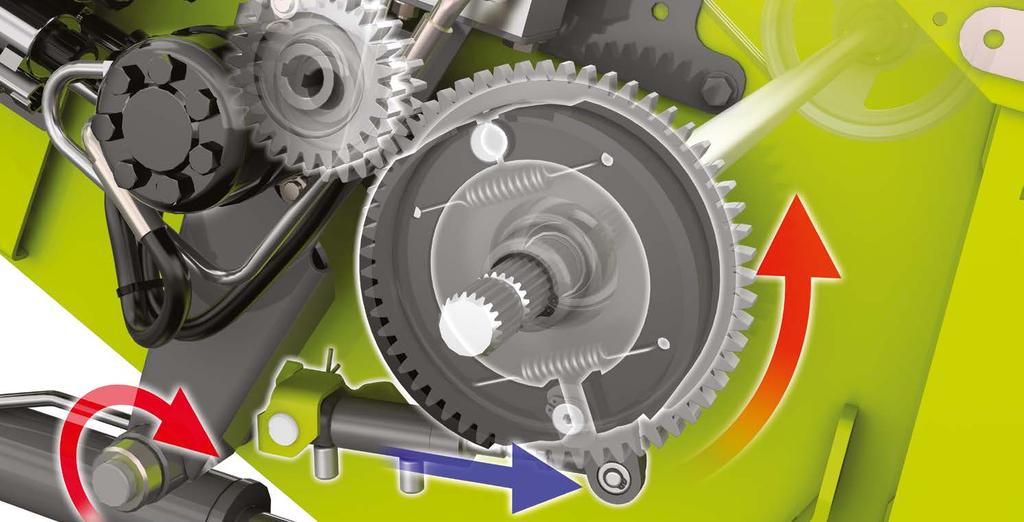

11 Nagyobb behúzási teljesítmény Ferdefelhordó Egyenes vonalú vágóasztal-meghajtás Üzemanyag-megtakarítás erőveszteség nélkül ehhez jelentősen hozzájárul az új, egyenes vonalú vágóasztalmeghajtás. A gépek teljesítőképessége megnő, több terményt tudnak a ferdefelhordóba továbbítani. Ezeket a megnövekedett igényeket a hajtásrendszereknek kell ellátniuk. Négy különböző hajtás érhető el: S (állandó), L (változtatható), XL (kétfokozatú) és XXL (változtatható). Tehát a CLAAS minden vágóasztalához a hozzá illő hajtást nyújtja, így biztosítja a csúcsteljesítmények kiszolgálását. Adapterhajtómű fék Hidraulikus visszaforgatás Hatékony védelem az idegen testek és más károsodást okozó tárgyak ellen: a vágóasztalfékkel (1) az adapter szükség esetén rögtön a multifunkciós kar segítségével megállítható. A hajtóműfék közvetlenül a ferdefelhordónál található, úgyhogy csak egy kis tömeget kell fékeznie. Előnyei: kisebb fékezőnyomaték, kevesebb kopás. Az eltömődések problémamentesen kezelhetők. A hidraulikus rendszer (2) lehetővé teszi magas fordulatszámon is a kímélő visszaforgatást. A hidraulikus visszaforgatást kényelmesen, gombnyomással indíthatjuk a fülkéből. Indítást követően automatikusan megváltozik a hidraulikus motollahajtómű forgásiránya, ezzel is segítve a visszaforgatási műveletet. Tiszta vágás AUTO CONTOUR-ral A szabad kilátásért: porelszívás a ferdefelhordónál 20 21

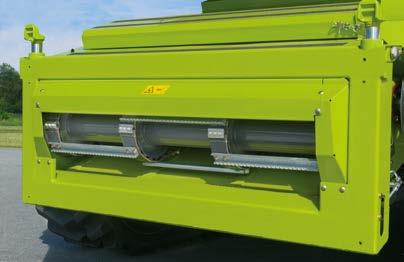

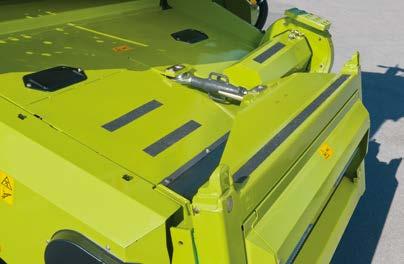

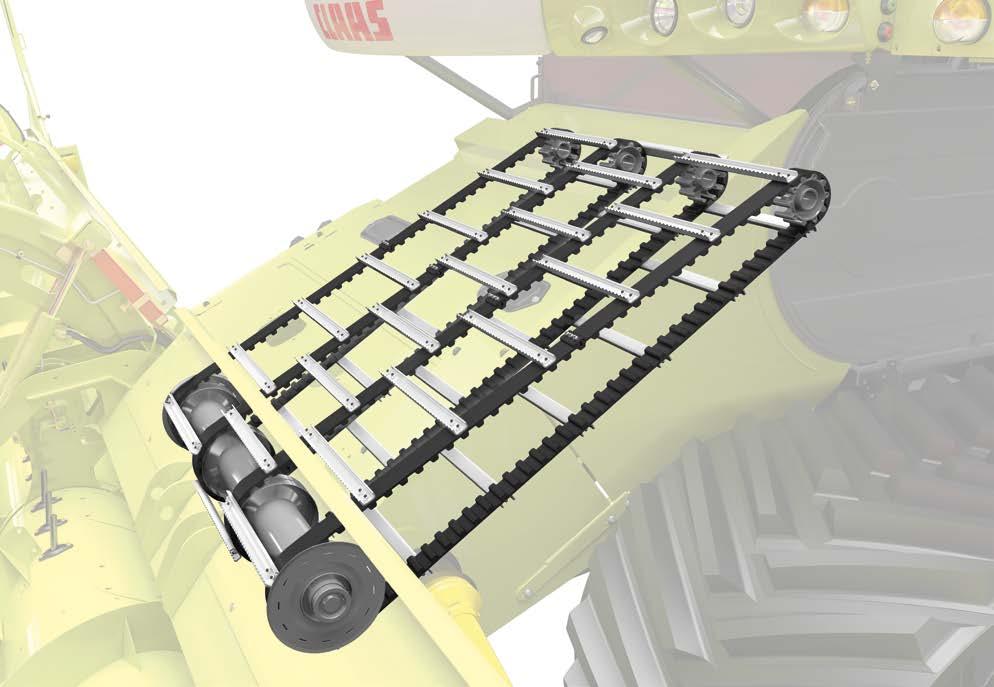

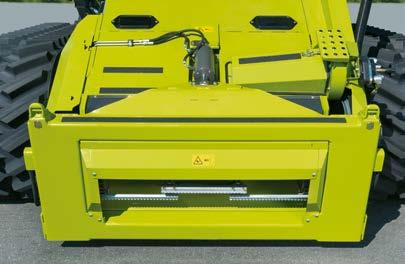

12 Új Optimálisan illesztve a ferdefelhordó Ferdefelhordó 1 1 Univerzális ferdefelhordó Az optimális terményáramlást a cséplőszerkezetig a megfelelő belépőszögek teszik lehetővé. Robusztus behordóláncok és -lécek biztosítják a megfelelő stabilitást. Ezen felül egy cserélhető kopólemez garantálja a hosszú élettartamot. 2 2 HP ferdefelhordó A betakarítási körülményekhez történő gyorsabb igazodást teszi lehetővé a HP (Header Pitch) ferdefelhordó, melynek segítségével a kívánt vágási szög manuálisan állítható. A középső helyzetből kiindulva a vágási szög hátrafelé 8 -kal, míg előre 11 -kal állítható. A mechanikus beállítás egy ferdefelhordón lévő felső függesztőkar segítségével megy végbe. 3 HP hidraulikus ferdefelhordó A vágási szögek hidraulikus beállítása egy hidraulikus munkahenger által valósul meg. A vágási szöget a négy lehetséges vágási magassággal együtt lehet elmenteni. Pontosan a fekvő állományban és így a kis tarlómagasságnál a vágóasztal mindig optimális vágási szögben van. 4 Ferdefelhordó Növekvő követelmények A hatalmas teljesítmény a LEXION kombájnunknál már a ferdefelhordónál kezdődik. Egy teljesen új koncepcióval a ferdefelhordóban megfelelünk a magas követelményeinknek. A hagyományos ferdefelhordók lánccal összekapcsolt behordólécekkel dolgoznak. A lánc helyett gumiszalagokkal kapcsolódnak a behordólécek egymáshoz. A gumiszalagok hajtása a gumiszalag hátulján lévő fogazás által megy végbe. Így biztosít erőteljes behordást és erős visszaforgatást még nagy anyagmennyiségnél is. A hagyományos ferdefelhordóval szemben a gumihevederes a következő meghatározó előnyöket tudja: Nyugodt futás és halk működés Hosszú élettartam és állandó feszültség Nagy ellenálló képesség és érzéketlenség idegen testekkel szemben 3 4 A vágóasztal felvevő rugalmas csapágyazása révén lehetőség van a ferdefelhordó vágási szögének gyors és egyszerű mechanikus beállítására, csatolt adapter esetén is. Tehát van egy optimális illesztés az összes betakarítási körülményhez, valamint a különböző gumiabroncsokhoz. A vágási szög beállítása központosan egy ponttól mindkét oldalra párhuzamosan át van közvetítve. Egy skálán lehet a vágási magasságot leolvasni. ÚJ: Megerősített behordólécek. Minden LEXION 600-as modell gyárilag új generációs keményebb behordólécekkel szerelt. Ezek különösen alkalmasak a nagy térfogatáramra és nehéz működési feltételekre

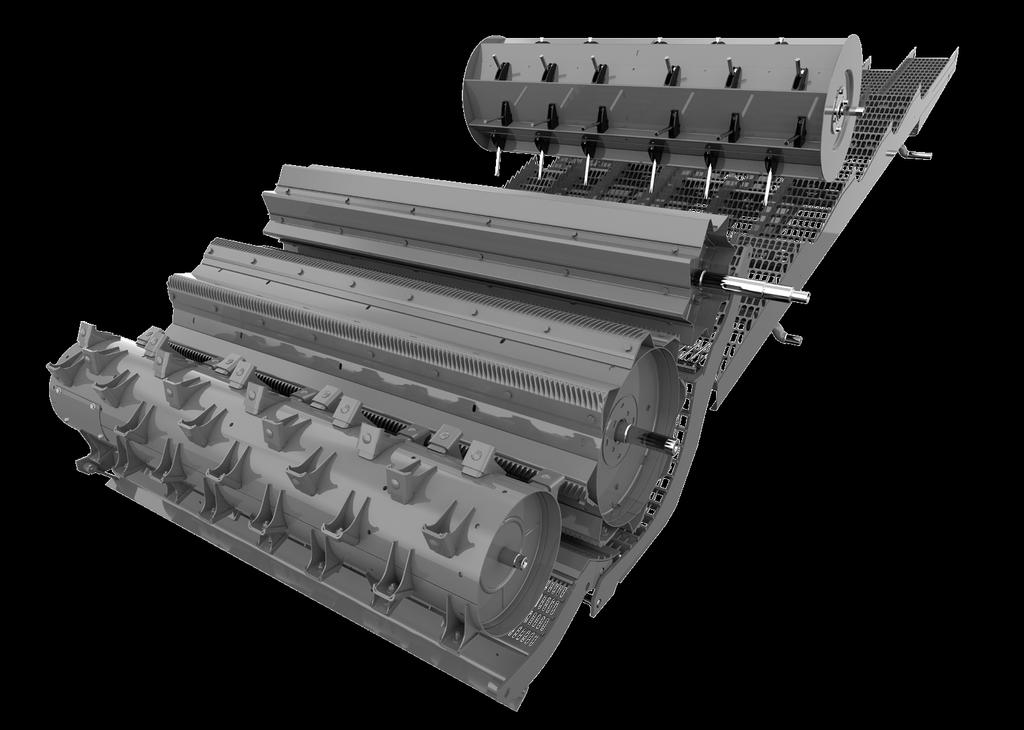

13 A termelékenység kötelez APS cséplőszerkezet Cséplőrendszer Több ötlet és intelligens megoldások, amelyek átgondolt műszaki rendszert alkotnak. A kiemelkedően magas szezonteljesítményért

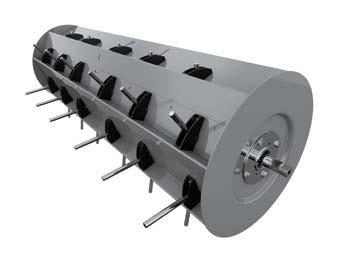

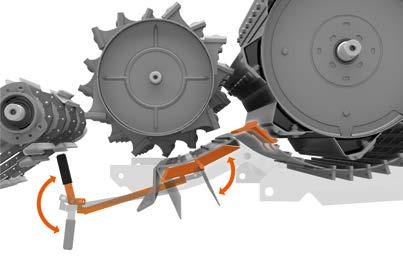

14 Még több gyorsítás APS APS-cséplőszerkezet 1 Gyorsítódob 2 Cséplődob 3 Utóverő dob APS-rendszerrel a legjobb szemminőségért Tökéletes összjáték Egyedülálló APS-cséplőszerkezet Gyorsítódob a cséplőszerkezetben: ez a szabadalommal védett rendszer csak a CLAAS kínálatában érhető el. A CLAAS cséplési technológiájának előnye már a cséplődob előtt megmutatkozik. A termény drasztikus felgyorsítása 3-ról 20 m/s-re rendkívül hatékony folyamatok láncolatát eredményezi: A cséplődob előtt a terményt egy gyorsítódob szétteríti Az anyagáram egyenletes, és akár 33%-kal gyorsabb A nagyobb centrifugális erők lényegesen több magot választanak le A gyorsítódob alatt található előleválasztó kosár a magvak 30 százalékát felfogja, amely jelentősen tehermentesíti a főkosarat Nem utolsósorban: azonos üzemanyag-fogyasztás mellett akár 20 százalékos a teljesítménynövekedés. A legjobb cséplés érdekében az APS-cséplőrendszer többfokozatos illesztési lehetőségeket kínál. A cséplőelemekkel és a toklászolólemezekkel, amelyeket pillanatok alatt egy emelővel a ferdefelhordóra kapcsolhatunk, gondoskodik az APS a kiemelkedő szemminőségről. A túlterhelés elleni védelem növeli a napi teljesítményt A cséplőkosarat hidraulikusan, a vezetőülésből kényelmesen be lehet állítani. A párhuzamos kosárállítás kiváló cséplési minőséget garantál. Ugyanakkor a beépített hidraulikus túlterhelés elleni védelem megbízhatóan, még az idegen testek okozta sérülések előtt lehetővé teszi, hogy kockázatmentesen, mindig a kombájn teljesítményhatárán dolgozhasson. Zárt cséplődob A nyitott verőléces cséplődob mellett univerzális, megfelelő terményáramlást és jobb magminőséget biztosító zárt cséplődobbal is rendelhetők ezek a kombájnok. A termény kezelése így még kíméletesebb. A gyorsítódobot, a cséplődobot és az utóverő dobot egy központi variátorral működésbe hozhatjuk. A cséplődob fordulatszámának változásakor azonnal változik a gyorsítódob és az utóverő dob fordulatszáma, illetve kerületi sebessége is. Az eredmény: a termény kíméletes kezelése, egyenletes terményáram mellett. MULTICROP-kosár Az előkosár MULTICROP-kosárként funkcionál: három kosárszegmens gyors cserélhetősége minimalizálja az átszerelési időt és maximalizálja a gazdaságosságot. A nagyméretű kőgyűjtővályú oldalról könnyen kinyitható és önürítő. A szegmensek gyorsan cserélhetők a MULTICROP-kosárnak köszönhetően 26 27

15 Új Még több biztonság AUTO CROP FLOW AUTO CROP FLOW Kézben tartani a kockázatot Gyorsan cselekedni Mit tehetünk, hogy az aratás biztonságosabb legyen? Extrém aratási körülmények esetén a vezetőnek teljes koncentrációval kell dolgoznia, hogy a gép hibamentes működtetését garantálni tudja. Gyakran csak néhány nap áll rendelkezésre, hogy a gabonát optimális minőségben lehessen betakarítani. Ilyenkor minden egyes perc számít. Idejében felismerni Ahhoz, hogy a kritikus csúcsterheléseket korán felismerjük, a gép következő egységeit kell ellenőriznünk: APS-cséplőszerkezet Szalmaelakadásjelző fedél a szalmaszekrényben Motor Szalmaszecskázó és törekterítő Egy előre beállított határérték túllépése automatikusan kiváltja a következő lépéseket: Vágóasztalfék aktiválódik A ferdefelhordó és az adapter kikapcsolódik Tempomat vagy CRUISE PILOT: a sebesség 1,5 km/órára csökken, ha a rendszerek aktívak A magtartályürítés kikapcsol, ha aktív Ezek az intézkedések biztosítják, hogy már ne jusson több anyag a gépbe. Az elzáródás vagy károsodás miatti állásidők csökkennek. A betakarítási körülményekhez igazítva Az automatikus terményáram-ellenőrzés funkció a CEBIS-en be- és kikapcsolható. Tehát a kezelő választhat, ha használni szeretné. A csúszási határ érzékenységét 3 szinten állíthatjuk, hogy a rendszer optimálisan a mezőn lévő körülményekhez alkalmazkodjon. Teljesítményhatáron haladni Az automatikus terményáram-ellenőrzés funkciónak a kezelőt kell segítenie abban, hogy a gép a teljesítményhatáron haladhasson. Ez adja a szükséges biztonságot az anyagárammal összeköthető kiemelt elemek megfigyelésével és a szükséges lépések bevezetésével. Automatikus terményáram-ellenőrzés Főkapcsoló Érzékenység beállítása BE Egyenletlenül érett állapot vagy fekvő gabona nehezíti a betakarítást

16 Több másodlagos leválasztás Szalmarázó technológia MULTIFINGER SEPARATION SYSTEM (MSS) Fürge ujjakkal az utolsó magért Az MSS a szalmába belemerülő vezérelt ujjakkal biztosítja a szalmaréteg laza szerkezetét. Az ujjak felülről belenyúlnak a szalmaszőnyegbe, fellazítják és felgyorsítják, ami koncentrált anyagáram-továbbítást eredményez. A szalmaréteg vékonyabb lesz, és lehetővé válik a maradék mag korábbi leválasztása. A rendelkezésre álló szalmarázóláda-hossz így jobban kihasználható, a szalma megfelelő szerkezetben és minőségben áll rendelkezésünkre. Az ujjak munkaintenzitása a változó aratási feltételekhez illeszkedve állítható. Hatékony szalmarázó megoldás Az APS-rendszer annyira hatékonyan dolgozik, hogy másodlagos leválasztásra már csak a magok 10 százaléka jut. Az APS a magok 90 százalékát azonnal kiválasztja a kalászból. A szalma egyenletesen, nagy emelkedési szögben áramlik lefelé a nyitott rázóládákhoz, ez teszi lehetővé a maradék mag kinyerését. Egy gyűjtőasztal vezeti vissza a terményt az előkészítő asztalra. A maradék mag kiválasztása egy 4400 mm hosszú felületen történik, négy lépcsőben. A LEXION 670/660/650 modellek 6, a LEXION 630/620 modellek 5 rázóládával készültek. Középső és oldalsó rostával rendelhetők. Még a legnagyobb szalmamennyiséget is folyamatosan és könnyen képes továbbítani. Az MSS fellazít A nagy leválasztási teljesítménynél döntő lehet a szalmaréteg intenzív lazítása, különösen nehéz betakarítási körülmények mellett, mint például zöld vagy nedves szalmánál. Az összes szalmarázó ládás LEXION-t mostantól a rázóládák fölött elhelyezett MULTIFINGER SEPARATION SYSTEM (MSS) vezérelt ujjas lazítódobbal szerelik fel. Az MSS gondoskodik a hatékony másodlagos leválasztásról minden körülménynél

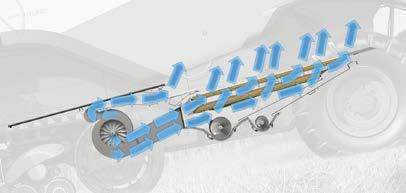

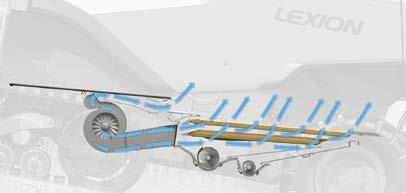

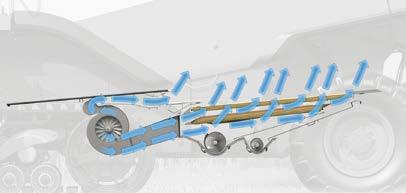

17 Nagyobb tisztaság, ragyogó eredmény Tisztítás Elektromos rostaállítás Kalászvisszahordás és GRAINMETER A kalászvisszahordó telítettségéből és összetételéből tudunk következtetni a lehető legjobb gépbeállításra. A vezetőfülke lehetővé teszi a megvilágított kalászvisszahordó beállítását az ülés elhagyása nélkül is. Osztott, kihúzható előkészítő asztal Előtisztítás két lépésben Kihúzható előkészítő asztal 3D-tisztítás Opcióként minden LEXION modell felszerelhető a telítettség méréséhez (1) GRAINMETER-rel. Az elektronikus kalászvisszahordó minőségkijelzőjének köszönhetően a kalászvisszahordóban a mag aránya (2) a CEBIS-en bármikor leolvasható. A tisztítószéllel átfújt ejtőlépcső gondoskodik az előtisztításról. A többrekeszes turbinaventilátor állítja elő a megfelelő légáramot, amely a vezetőülésből fokozatmentesen szabályozható. A turbinák egyenletes befúvást végeznek egyenletes nyomással, különböző rostaterhelés esetén is. A tisztítás így sokkal hatékonyabb. A kihúzható előkészítő asztalon találunk egy előleválasztót a magnak (lent), valamint a töreknek és a szalmának (fent). A felső rosták tehermentesítésével a tisztítókapacitás nagyobb lesz. Az előkészítő asztal tisztításához az aratás végén hat (LEXION ), illetve négy (LEXION 630/620) műanyag elem könnyű kihúzására van szükség. Dinamikus lejtőkiegyenlítés a felső rosta aktív vezérlésével Stabil teljesítmény akár 20 százalékos oldallejtőkön is Karbantartás- és kopásmentes Gyors és egyszerű utólagos beszerelés Az AUTO CONTOUR-ral ideális párost alkotnak, kiváló dőléskiegyenlítést eredményeznek Ezekkel az adatokkal a vezető önállóan tudja a gépbeállításokat optimalizálni, hogy a LEXION-ban rejlő maximális teljesítményt kiaknázza. Elektromos rostaállítás Az elektromos rostaállítás is kényelmesen elvégezhető a vezetőülésből. Egyszerű és kényelmes Megszűnnek a megterhelő kiszállások A siker azonnal ellenőrizhető 3D nélkül 3D-vel 32 33

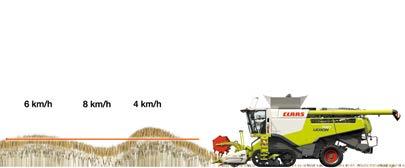

18 AUTO SLOPE automatikus szelelővezérlés AUTO SLOPE CRUISE PILOT: automatikus menetszabályzás A CLAAS CRUISE PILOT rendszere motorterheléstől függően, automatikusan szabályozza a betakarítás sebességét. A rendszer különböző paraméterek alapján tud beavatkozni. Ilyenek: a haladási sebesség, a ferdefelhordóban található rétegvastagság, illetve a szemveszteség. A motorterhelést figyelembe véve az alábbi vezetési módozatok állnak rendelkezésre: Állandó sebesség előre megadott elvárt sebesség Állandó áteresztőképesség előre megadott elvárt áteresztőképesség Állandó áteresztőképesség veszteséggel előre megadott elvárt áteresztőképesség és veszteségi szint Motorkihasználtság Veszteségszint Terményvastagság a ferdefelhordóban 6 km/óra 8 km/óra 4 km/óra Teljesítmény Előnyei: A CRUISE PILOT előrelátóan dolgozik és azonnal reagál, még a munkafolyamatban bekövetkező terhelési csúcsok elérése előtt. A LEXION tehát automatikusan csúcson dolgozik, ezzel garantálva a magas szezonteljesítményt. A betakarítás sebességét befolyásoló tényezők, mint például motorkihasználtság, veszteség vagy áteresztőképesség, a CEBIS-en láthatók. Egyénileg szabályozhatja LEXION kombájnjának erejét: egyedileg, gyorsan és egyszerűen, a HOTKEY-en keresztül beállíthatja a maximális sebességet és öt különböző szabályozási sebességet. Szembeszállni a kihívásokkal Hogyan működik az AUTO SLOPE? ÚJ: Ürítőmód a CRUISE PILOT-ban Amikor a gépek nem sík felületen aratnak, különleges kihívással néznek szembe: a tisztítással. Ha a gép emelkedőn felfelé halad, a szelelő fordulatszámát csökkenteni kell, hogy a rostaszekrényeknél elkerülhető legyen a szemveszteség. Lejtmenetben pedig a szelelő fordulatszámát növelni kell, hogy egyrészt fenntartsa az anyagáramot a tisztításban, másrészt a szemek kiválása is biztosítva legyen. Az AUTO SLOPE a szelelőfordulatszámot folyamatosan a körülményekhez illeszti, abból a szelelőfordulatszámból kiindulva, amit a kezelő korábban beállított. Hegymenetben felfelé: Szelelőfordulatszám csökken Hegymenetben lefelé: Szelelőfordulatszám nő Előnyei: Karbantartás- és kopásmentes A ventilátor fordulatszámbeállítása automatikus Jobb rostaszekrény-teljesítmény az illesztett szélmennyiség által A tisztítási teljesítmény stabil marad A 3D-tisztítással együtt tökéletes az összhang a levágott terepen Nagyobb áteresztőképesség és kisebb veszteség a lejtőkön Ha betakarítás közben akar a gépkezelő üríteni, előre választhat két különböző stratégia közül: Ürítési mód KI: A CRUISE PILOT nem veszi figyelembe az ürítési folyamatot, és tovább szabályozza a sebességet. Ürítési mód ürítés: A sebességet az ürítési folyamat közben állandó értéken tartja. A CRUISE PILOT átmenetileg ki van kapcsolva. Ez meg tudja könnyíteni a szállítójármű töltését. Ürítési mód KI Ürítés 34 35

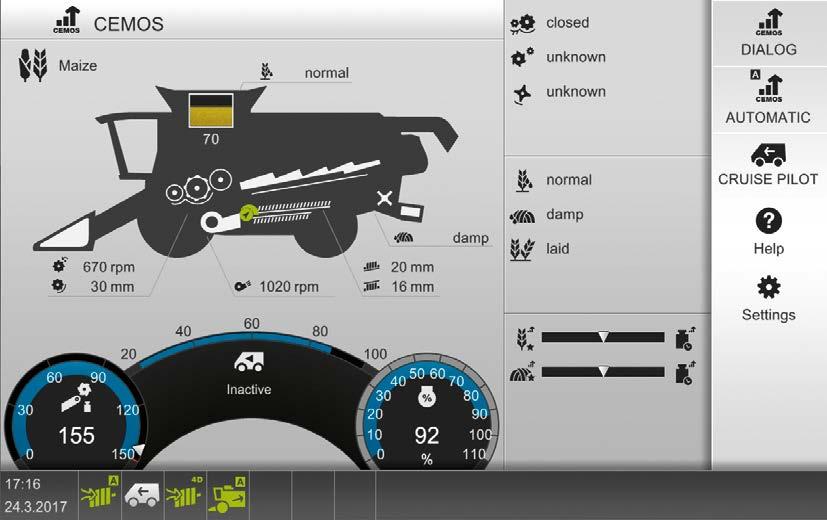

19 Új Még több adatpontosítás másodpercenként CEMOS AUTOMATIC CEMOS AUTOMATIC CEMOS Automatikus tisztítás A CEMOS fogalom alatt szinte a CLAAS összes rendszere együtt, a gép optimalizálását szolgálja. A CEMOS két különböző kivitelben érhető el: 1 A párbeszéd alapú rendszer, mint a CEMOS DIALOG lépésről lépésre vezeti a gépkezelőt a gép optimális beállításához. A javasolt beállítást a kezelő elfogadhatja, vagy saját kezűleg beállíthatja a rendszert. 2 A CEMOS AUTOMATIC a gépet és a mindenkori folyamatokat teljesen automatikusan optimalizáló különböző funkciók gyűjtőfogalma. A kezelőnek mindössze az automatikát kell aktiválnia. Ezekhez a funkciókhoz tartoznak pl. CEMOS AUTO CLEANING a tisztítás automatizálásához vagy a CRUISE PILOT az áteresztés szabályozásához. Beállítások helyett aratás A CEMOS AUTOMATIC minden funkciója folyamatosan és automatikusan a betakarítási körülményekhez igazítja a gépet és lehetővé teszi a maximális áteresztést kiváló magminőség és magtisztaság mellett minimális üzemanyag-felhasználással. A vezető saját maga aktiválja és hagyja jóvá az automata funkciókat. A CEMOS AUTO CLEANING optimalizálja a tisztítást a következő eszköz beállításain keresztül: Tisztítóventilátor fordulatszám Felső rosta nyitás Alsó rosta nyitás A működési elv Egyszerű, de rendkívül hatékony: miután a szántóföldön elkezdődik a munka, az CEMOS AUTO CLEANING megkezdi az alapértékek betöltését, és rövid idő alatt beállítja a munkafolyamat megfelelő paramétereit. A nap folyamán változó betakarítási körülményeket figyelembe véve képes a megfelelő paramétereket folyamatosan vizsgálni és a beállításokat ezekhez igazítani. Így a CEMOS AUTO CLEANING biztosítja a folyamatos utánállítást, melyet a kezelő manuálisan talán nem is tudna elvégezni. Felhasználási területek A CEMOS AUTO CLEANING a következő növényfajtákhoz lehet használni: búza, árpa, tritikálé, rozs, zab, repce, kukorica és szója. A funkciók a komplett aratáson át elérhetők az Ön számára. Az új CEBIS MOBILE gondoskodik az adatok megjelenítéséről Minden gépegység aktuális gépállapota és az aktív CEMOS AUTOMATIC funkciók jelennek meg. A GRAIN QUALITY CAMERA képe is megjeleníthető. Tehát a gépkezelő egy rövid pillantással minden lényeges Információt áttekinthet, hogy a saját stratégiájához tudja igazítani. Új megjelenés és kezelés CEMOS Az új érintőképernyős CEBIS MOBILE terminállal a következő funkciók kezelhetők: CEMOS DIALOG CEMOS AUTO CLEANING CRUISE PILOT AUTO CROP FLOW Mindent egy pillanat alatt Egy kombájn kezelése meglehetősen összetett feladat. A betakarítás eredményességét a motollától kezdve a szecskázóig közel 50 paraméter befolyásolja. A kezelő közel egy tucatot tud folyamatosan figyelni, értékelni, illetve változtatni. A gépben rejlő lehetőségek teljes mértékű kiaknázásához az összes paraméter egyidejű figyelése szükséges: erre csak a CEMOS képes. CEMOS AUTOMATIC. SIMA Innovation Award aranyérem Egyszerűen aktiválható a CMOTION vagy a többfunkciós kezelőkaron található AUTO PILOT gomb benyomásával

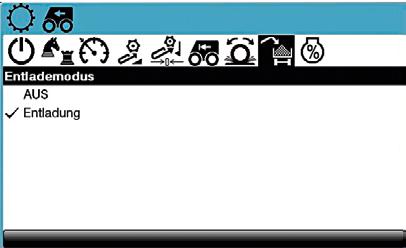

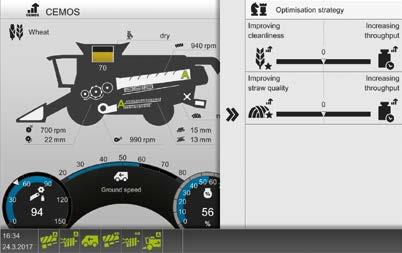

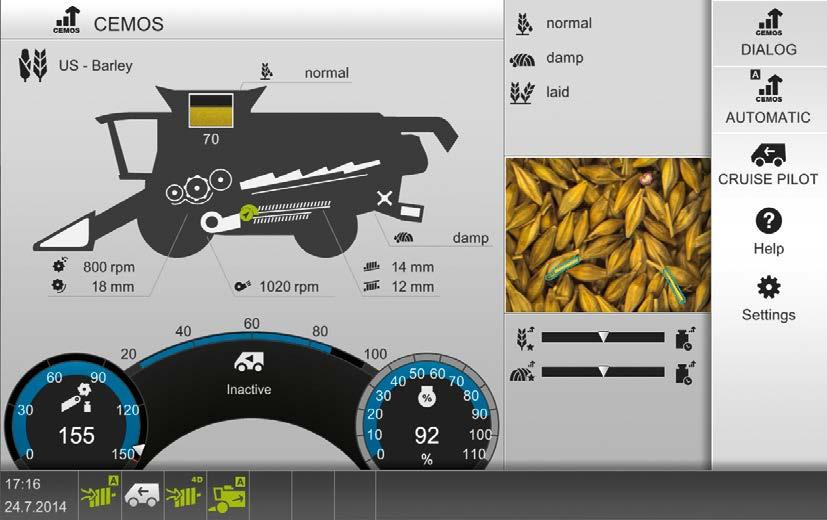

20 Új CEMOS AUTO CLEANING CEMOS AUTO CLEANING Optimalizálási módok A gépkezelő függetlensége A kezelő különböző optimalizálási módok közül választhat: Maximális áteresztőképesség Minimális üzemanyag-felhasználás / szalmaminőség Kimagasló cséplési minőség Kiegyenlített viszonyok A CEMOS AUTO CLEANING-nek az alapja a CEMOS DIALOG szoftver. Így a kezelő bármikor képes beavatkozni a rendszerbe és párbeszédek útján megtalálni a megfelelő beállítást. Mindezek mellett az automatika továbbra is aktív marad. Kiválasztásával a vezető konkrétan meghatározza a CEMOS AUTO CLEANING-et, hogy elérje a kívánt stratégiájának megfelelő eredményt. Az optimális teljesítmény elérésének érdekében az AUTO CLEANING önállóan szabályozza a tisztítás beállításait. A CEMOS DIALOG és CEMOS AUTOMATIC egymással össze van kapcsolva. A CEMOS DIALOG átveszi a teljes gépfelügyelet feladatát, és helyzetfüggően további javaslatokat tud adni szöveges üzenetként. A szöveges üzenetre ujjal rákoppintással egy párbeszédablak nyílik a megfelelő javaslatokkal. Kijelzés és kezelés A CEMOS AUTO CLEANING a CEBIS terminálon vagy a CEBIS MOBILE mobil terminálon keresztül mindig működtethető és megjeleníthető. A CEBIS MOBILE terminál mindig minden gépegységet és azok beállításait kijelzi. A gép CEBIS terminálján csupán a kezelést végezhetjük el, a gépegységeket nem lehet áttekinteni. Teljesen automata magtisztaság A GRAIN QUALITY CAMERA a CEMOS AUTO CLEANING-gel összekapcsolva automatikusan szabályozzák a magtisztaságot. A GRAIN QUALITY CAMERA élő képe a CEBIS MOBILE-on megjeleníthető. A megjelenítés ujjal rákoppintása által egy párbeszédablak nyílik meg a mérésérzékenység beállítására. Így a vezető beállíthatja a gabona tisztaságának kívánt szintjét. A CEMOS AUTO CLEANING állandóan optimalizálja a tisztítást, ha a kívánt szint nem érhető el. A támogatás a GRAIN QUALITY CAMERA révén CEBIS-en be- és kikapcsolható

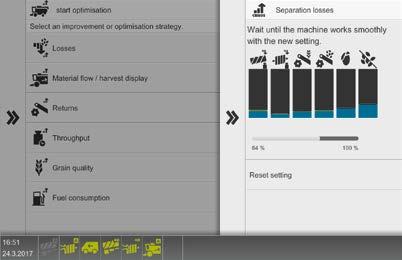

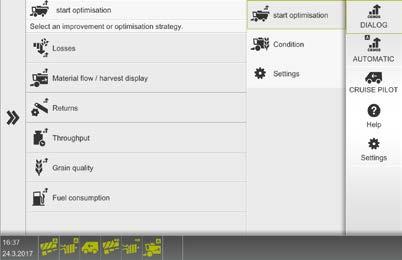

21 Új Több párbeszéd CEMOS DIALOG CEMOS DIALOG Kezelő és eredményesség ÚJ: CEMOS DIALOG új kezeléssel A CEMOS DIALOG a kezelő legmegbízhatóbb partnere. Motiválja a kezelőt a gép teljesítményének optimalizálására az aktuális helyzetnek megfelelő beállítások segítségével. Növeli a kezelő biztonságérzetét, és segíti a megfelelő kezelési gyakorlat elsajátítását, a folyamatos tanulást. A CEMOS DIALOG kezelése és megjelenítése az új CEBIS MOBILE terminál által valósul meg. A főképernyőn minden gépegység aktuális állapota található. A gyakorlatban bizonyított és elismert A CEMOS DIALOG tudja, mit kell tenni A CEMOS DIALOG teljesíti azt a kívánságot, hogy a kezelőnek legyen egy olyan segítsége, aki minden pillanatban pontosan megtalálja a kombájn legjobb beállításait teljesítmény, minőség, biztonság és hatékonyság tekintetében. A terménykönyvben található CLAAS alapadatok szinte minden betakarítási körülményre használható átlagadatokat kínálnak, mégis megmarad a lehetőség a beállítások egyedi optimalizálására is. A CEMOS segít ezt az előnyt következetesen kihasználni. A CEMOS DIALOG kiállta a gyakorlati próbát. Ügyfeleink visszajelzése alapján az áteresztési teljesítmény a többszörösére nő. A már eddig ismert előnyeihez tartozik a CEMOS-szal való folyamatos kommunikálásból adódó önképzés a kezelők számára. CEMOS Advisor App Az ingyenes CEMOS Advisor App az összes LEXION, TUCANO és AVERO kombájn modellhez elérhető.a CEMOS DIALOG logikája alapján a CEMOS Advisor alkalmazás beállítási segítséget nyújt a kombájnhoz. Egy szemveszteség számítás a siker ellenőrzéséhez szintén be van építve. A működési elv a párbeszéd CEMOS DIALOG egy párbeszéd által vezeti a kezelőt az optimális beállításhoz. Az optimalizálás három lépcsőben történik: 1 A kezelő beállítási ajánlatot kér (pl. a veszteségek csökkentésére) 2 A CEMOS DIALOG felkínál egy logikus beállítási lehetőséget 3 A kezelő vagy elfogadja, vagy elutasítja a felkínált beállítási lehetőséget A 2. és 3. lépcsőt ismételni, amíg a vezető az eredménnyel elégedett nem lesz, vagy a CEMOS DIALOG további javaslatokat nem tesz. A gép beállításait lehetőség szerint a CEMOS DIALOG tervezi (például a ventilátor-fordulatszám beállítása), de a vezetőnek a javaslatokat mindig meg kell erősítenie. Az automatikus beállításokat a rendszer a vezető megerősítése nélkül nem élesíti. A CEMOS DIALOG szinte minden párbeszédablakhoz átfogó segítséget nyújt. Ha a gépen kézi beállítás szükséges, a CEMOS DIALOG egy kép segítségével magyarázza el a vezetőnek a beállítás folyamatát. Javaslatok a mechanikus beállításokhoz A CEMOS DIALOG figyelembe veszi a teljes terményáramlást. A vezető tehát kérhet beállítási javaslatokat a mechanikai alkatrészekhez is. Jelentkezik pl. egy anyagáramlási probléma a vágóasztalon, akkor a CEMOS DIALOG-on ennek megfelelő szöveges üzenetek és képek jelennek meg a korrekciós műveletekhez. A 2009-es Agritechnika legmagasabb kitüntetését, a DLG aranyérmet a CEMOS rendszer kapta

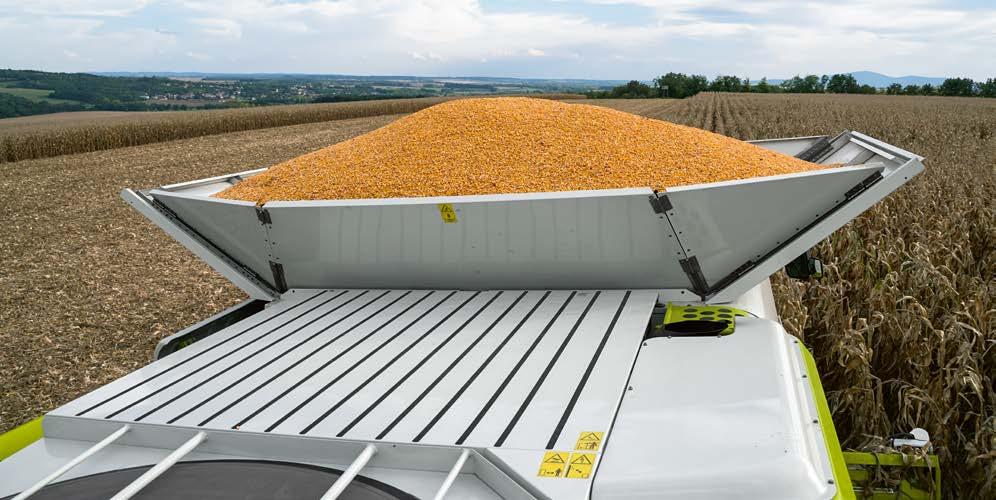

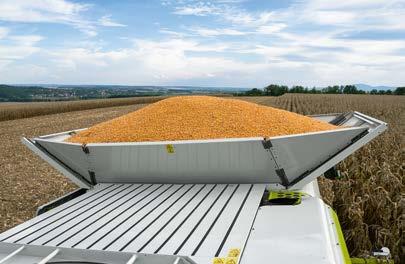

22 Új Több mag a tartályban Magtartály PROFI CAM Hátsó kamera QUANTIMETER Öné a választás A LEXION sorozatnál Ön a saját igényeinek megfelelően választhat magtartályt. A maximális, 130 l/másodperces ürítési teljesítménnyel a magtartály kevesebb, mint két percen belül teljesen kiürül. Különböző hosszúságú ürítőcsigák nyújtanak mindig megfelelő megoldást a különböző vágóasztal-szélességekhez. ÚJ: LEXION 670 TERRA TRAC akár literes magtartállyal Amikor a munka nagy részét a cséplőszerkezet, a magleválasztó és a tisztítórendszer már elvégezte, a magok az automatikusan felnyíló magtartályban gyűlnek össze. A megnövelt, literes magtartályával a LEXION a befogadóképesség tekintetében is jelentős kiegészítve számos más jó tulajdonsággal. PROFI CAM: mindent szem előtt Minden LEXION modell ürítőcsigájának végére felszerelhető egy PROFI CAM. A kamera helyzetétől függően három folyamatot lehet egyszerre a vezetőfülkében egy színes monitoron megjeleníteni és megfigyelni: Ürítőcsiga kihajtva: túlrakodás megelőzése Ürítőcsiga behajtva: szecskaterítés Ürítőcsiga behajtva: a gép hátuljának megfigyelése hátramenetben vagy közúti közlekedésnél Modell Ürítési teljesítmény (l/ másodperc) Magtartály térfogat (l) LEXION / / LEXION 670 MONTANA LEXION / / LEXION /9000 LEXION / LEXION 630 MONTANA 110/ LEXION / /8000 A QUANTIMETER mér és ellenőriz A tömegáram-mérés, nedvességmérés és adatkimutatások a CEBIS-en a QUANTIMETER lényeges funkciója. A tömegáram mérés terményspecifikusan megy végbe. A termény nedvességtartalmát folyamatosan vizsgálja, és kérésre kimutatja. Mennyiségmérésnél a magfelvonóban egy optikai érzékelő méri az elevátorlapátok töltöttségét. A hibatényezőket figyelembe véve, amelyek a gép keresztirányúés oldaldőléséből adódhatnak, a QUANTIMETER automatikusan kiértékeli a pontos aratási mennyiségeket. CEBIS hátsó kamera A szalmaszekrényre szerelve a hátsó kamera a képet közvetlenül a CEBIS képernyőjére vetíti. A vezetőfülkében nincs szükség további képernyőre. A kameraképeket a CEBIS automatikusan frissíti, amint a LEXION többfunkciós, illetve a CMOTION kezelőkarját hátrafelé mozgatják (1). A kamera képe alternatívaként a DIRECT ACCESS gombbal is előhívható a kamerakép. S10 terminál 42 43

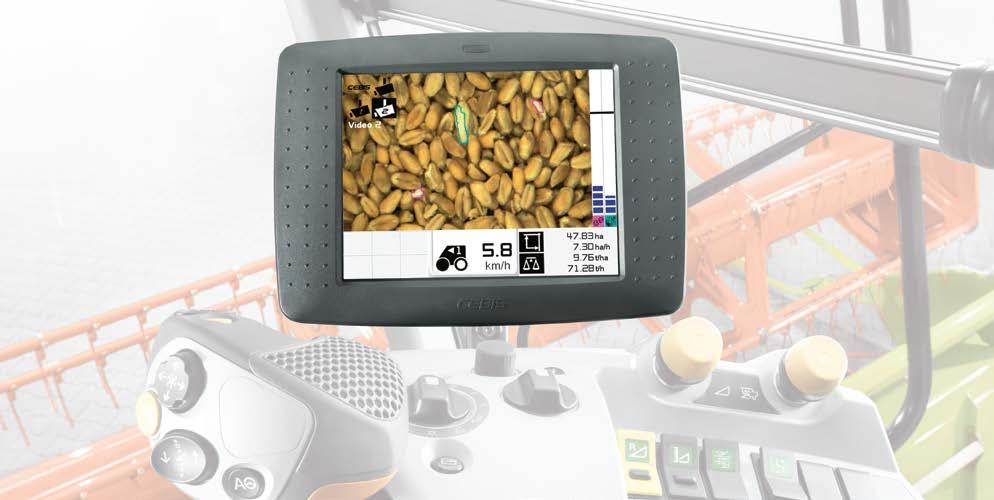

23 Új Jobb szemminőség GRAIN QUALITY CAMERA GRAIN QUALITY CAMERA ÚJ: GRAIN QUALITY CAMERA LEXION 670 és 660-hoz A magminőség, azaz a törtmag arány és az idegen anyagtartalom (NKB) a magtartályban, a vezető részéről magas fokú rutint és koncentrációt igényel. Az idegen anyag lehet szalma, törek, kalászcsúcs és por. A GRAIN QUALITY CAMERA az elevátorfejen található, olyan helyzetben, ahonnan a termény pontosan megfigyelhető és elemezhető. Jelenleg a LEXION 670 és 660 típusoknál elérhető. CEBIS megjelenítés GRAIN QUALITY CAMERA A magminőséget CEBIS-en, akár élő képben is meg lehet jeleníteni úgy, hogy azt a kezelő azonnal láthatja. Ezzel egyidejűleg a jobb képszélen a törött mag és az idegen anyagrész is megjelenik. Másrészt ezek a CEBIS tipikus aratási képen is megjeleníthetők, a törött mag és idegen anyag kijelző a kalászvisszahordás kijelző mellett található. Automatikus képelemzés A GRAIN QUALITY CAMERA-val felvett képeket folyamatosan és teljesen automatikusan értékeli a rendszer. Az elevátorfejen elhelyezett kamera adatai nagyon megbízhatók, hiszen az anyag nem keveredik, és a kamera a képet közvetlenül az anyagáramlásból nyeri. Lehetséges termények A GRAIN QUALITY CAMERA a következő terményeket tudja kiértékelni Búza Repce Kukorica Árpa Rozs Tritikálé Más növényfajtáknál a videókép természetesen szintén megjelenik, hogy betekintést nyerjünk a terményáramba. Jobb szemminőség A GRAIN QUALITY CAMERA segítségével jelentősen több információ áll rendelkezésre a kombájn ideális beállításaihoz a magminőségről, mivel ennek ellenőrzése folyamatos és automatikus. A CEBIS kijelzőn a vezető gyorsan ellenőrizheti a mag minőségét. Az eredmény pedig a tökéletes magminőség és alacsony veszteség

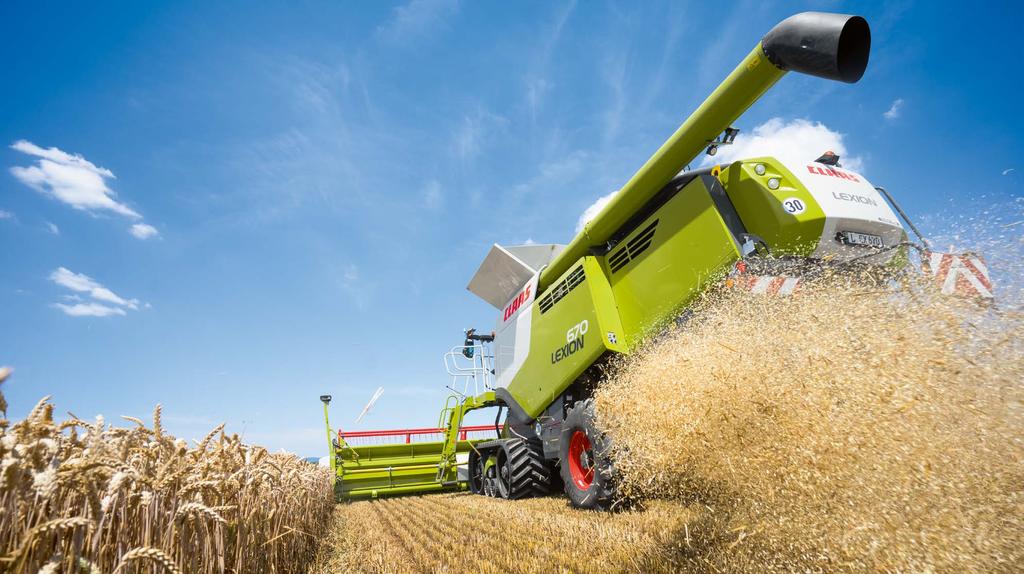

24 Még jobb szalmakezelés Szalmakezelés Hatékony és pontos Az új szalmaszecskázó, az új, mechanikusan hajtott törekterítő és az automatikus dobásirány-illesztés képezik az erőteljes és átgondolt szalmakezelést az Ön LEXION-jánál

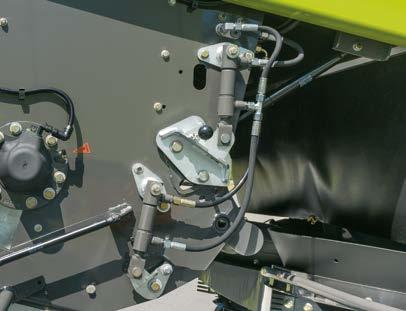

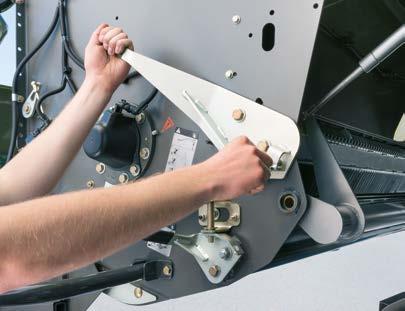

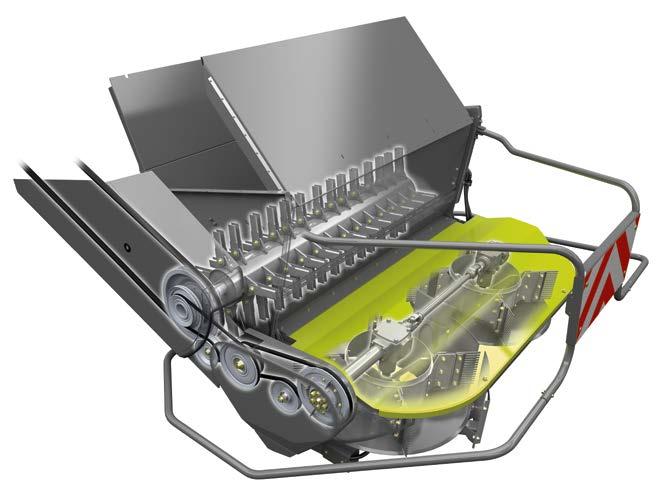

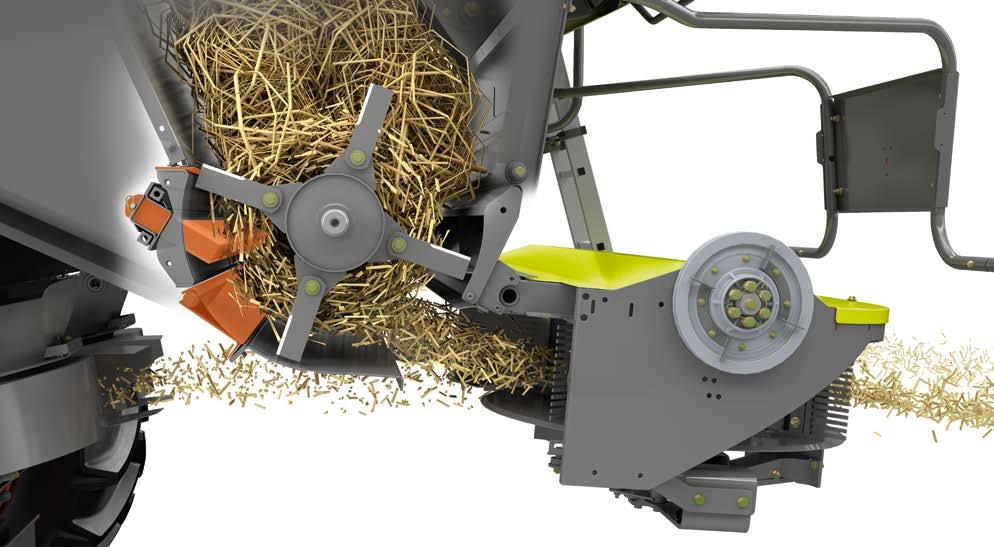

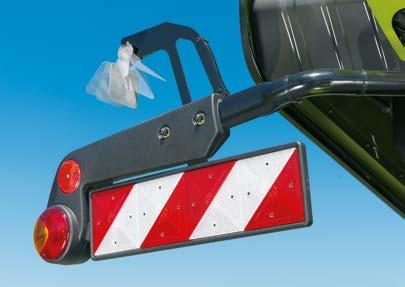

25 Nagyobb teljesítmény, nagyobb kényelem a szalmaszecskázó Szalmaszecskázó Szecskaminőség Forgatható padlóelemek Ellenkés KI KI Lengő terítőrendszer Rendképzés Szecskázás Közúti közlekedés Szecskaminőség kényelmes optimalizálása Átállítás rendképzésre a fülkéből A szalmaszecskázónál a forgatható rostaelemek és az ellenkések is hidraulikusan beállíthatók. Tehát munka közben beállíthatjuk a szecskaminőséget a CEBIS-ben, ami így rugalmasan reagálhat a szántóföldi körülményekre. Szintén elérhető egy szerszám nélkül, két karral, mechanikusan állítható rendszer. A vezetőfülke elhagyása most már a múlté, legalább is a szalmaszecskázó rendképzésről szalmatörekterítésre átállításakor. Ez kényelmesen elvégezhető a fülkéből a CEBIS-en keresztül. Ha csak a terület egy részét kell leszecskázni, akkor a kezelő a gépet néhány másodperc alatt átállítja. Még nagyobb tömegáram CLAAS szalmakezelés SPECIAL CUT-tal Néha segít, ha a dolgok nagyobbak. A szalmaszecskázó megnövelt átmérője jelentősen javítja a terményfelvételt és terményvezetést. A szecskázó meghosszabbított terelőlemezei a szecskázott szalmát hosszabban viszik magukkal és sokkal erősebben gyorsítják fel. Ez, főleg a törekterítőnél, nagyon megnöveli a dobáshosszt és a szórás minőségét. A rázóládából a szalma közvetlenül a szecskázóba kerül, melynek hatékonysága a legszélsőségesebb körülmények esetén sem csökken. Az akár 88 db szorosan elhelyezett, mindkét oldalán élezett szecskázó kés, egy törőél és egy ellenkés biztosítja az egyenletes rövid szecskaméretet. Azért, hogy a szecskaméret és annak szétterítése tökéletesebb legyen, a LEXION egy behajtható dörzselemmel rendelkezik. Aprítás után a szecskaáram a törekoszlatóhoz kerül. 1 Állítható keresztirányú vágóél 2 Rotortengely 3 Kés 4 Dörzsléc 5 Forgatható rostaelemek 6 Állítható ellenkés Mechanikus beállítású ellenkések és rostaelemek. Ellenkés fésű és súrlódóelemek hidraulikus állítása

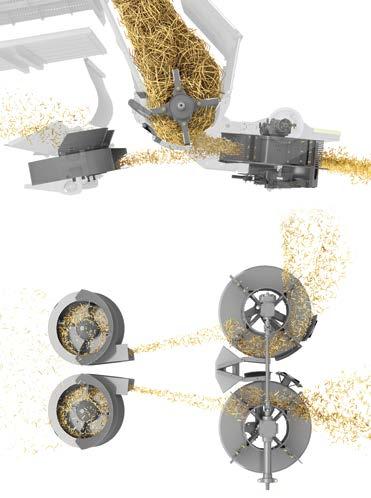

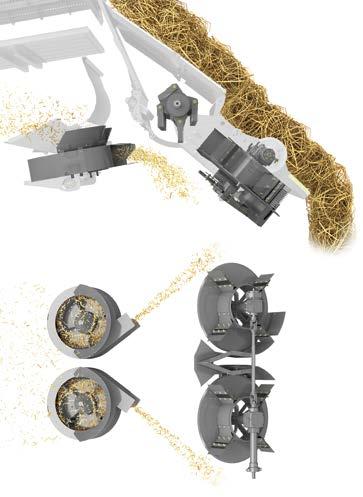

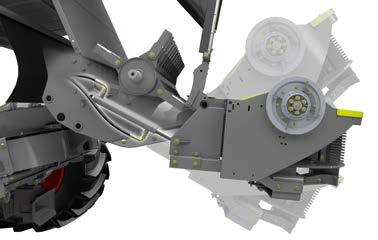

26 Nagyobb hatékonyság, nagyobb precizitás a törekterítő Törekterítő Mechanikus hajtású törekterítő Területvezérelt terítés Törekterítő szecskázómódban Törekterítő a rendképzésben A mechanikus hajtású törekterítő kiváló minőségű szalmaterítést garantál. Mindkét, egymással szembeforgó kidobórotort egy szíj hajtva meg, és mindig ugyanazzal a fordulatszámmal dolgoznak. Ez az egyedülálló hajtási koncepció biztosítja az egyenletes eloszlási minőséget. A szecska és pelyva pontos eloszlatása Minden szórórotornak két mozgó szórólemeze van, melyek szórószélességét együttesen és külön is beállíthatjuk. Ez teszi lehetővé, hogy a gyakorlatban minden körülményhez illeszkedhessenek. Tehát a LEXION hatékonyan teríti a szalmát, alacsony energiabefektetés mellett még olyan kedvezőtlen körülmények között is, mint az extrém nagy szalmamennyiség, a különböző szalma-nedvességtartalom, erős oldalszél vagy meredek lejtők. A szalmaszecskázó közvetlenül átadja az anyagot a törekterítőnek. A törekterítő gondoskodik a további terményáram-gyorsításról, és az egész munkaszélességben szétosztja az anyagot. Törekterítő és pelyvadobó-ventilátor kombinációja A rendképzéshez a lengő törekoszlatót egyszerűen le lehet hajtani, és a hajtásrendszer így teljesen le lesz választva. A törekoszlató ekkor nem vesz fel teljesítményt. A rostaszekrényből kikerülő pelyvát és rövidszalmát a pelyvadobó-ventilátor osztja szét. Mind a szecskázott anyag, mind a törek a tisztításból közvetlenül a törekterítőhöz kerül, aminek felveszi a mozgását, és tovább gyorsul. Ez a koncepció, a mechanikus hajtással együtt, biztosítja az alacsony teljesítményigényt és üzemanyag-fogyasztást. A rostaszekrényektől a rövid szalma és a pelyva eljut a pelyvadobó-ventilátorhoz. A pelyvadobó-ventilátor az anyagot közvetlenül a törekoszlatóhoz vezeti. Így a pelyva-rövid szalma keverék, amely a teljes átvitel akár 25 százalékát is kiteheti, az aktív elosztóhoz kerül, ami az egész munkaszélességben szétosztja. 1 Dobórotor 2 Lapát 3 Anyagáram 4 Külső terelőlemez 5 Belső terelőlemez Törekterítő pozíciói: szállítás, szecskázás, rendképzés

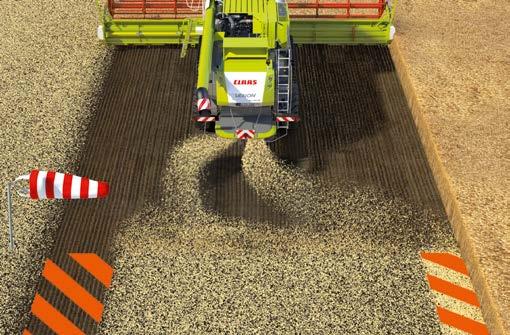

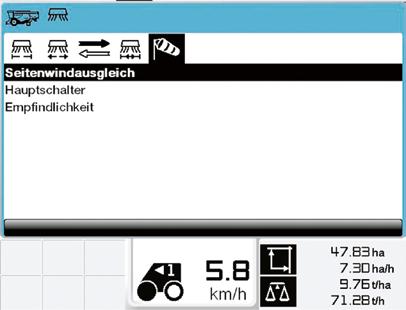

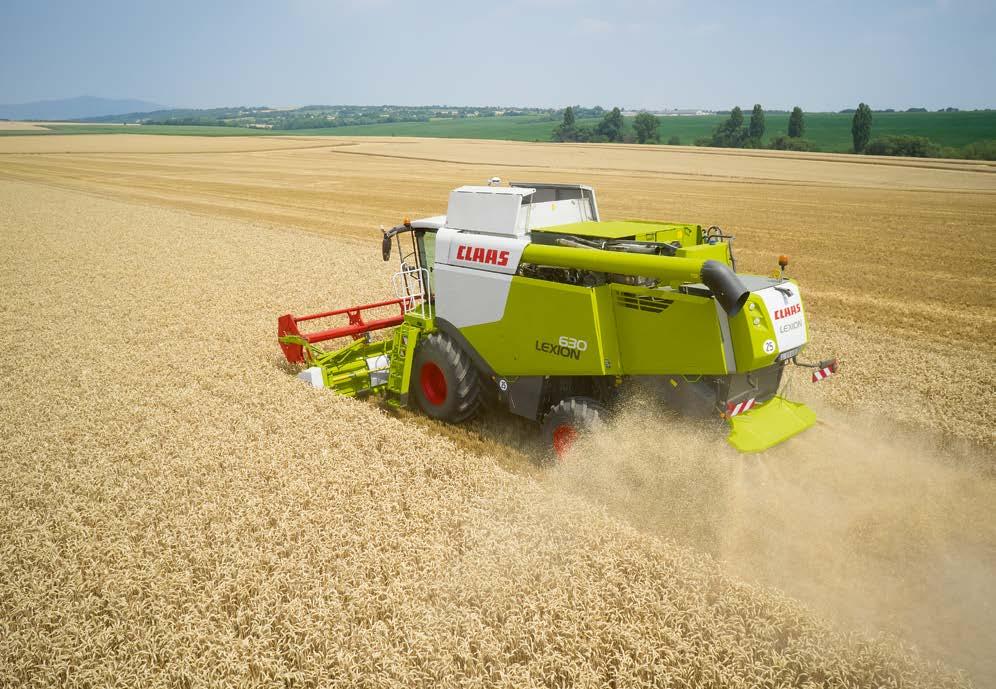

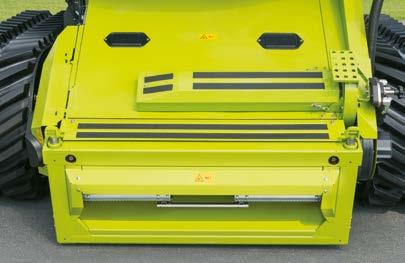

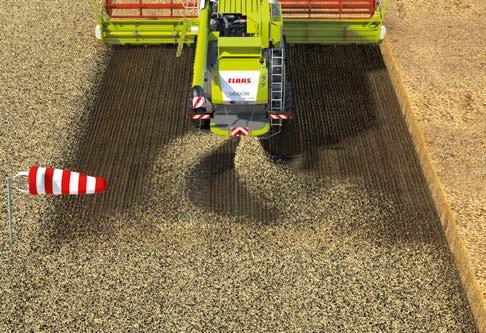

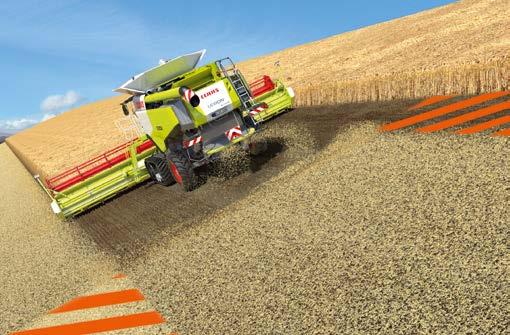

27 Előrelátóan a következő betakarításra Terítésiirány-szabályozás Automatikus terítésiirány-állítás Minden radiális törekoszlatóval ellátott LEXION modell két érzékelővel szerelhető fel, a terítés irányának automatikus állításához. Az érzékelők jobb és bal oldalon találhatók, a gép világításának konzoljain. A CEBIS-en keresztül a kezelő kényelmesen beállíthatja a szenzorok érzékenységét. Egyenletes törekterítés A törek és pelyva a rostaszekrényről kerül a törekterítőhöz vagy a pelyvadobó ventilátorhoz. A törekterítő hidraulikus hajtású, mely a rostaszekrényről lekerülő pelyvát és töreket egyenletesen a gép mögé szórja. Egy áteresztő szelep segítségével igény szerint egyedileg beállítható a fordulatszám, és ezzel együtt a szórási szélesség. Oldalszél-kiegyenlítés Főkapcsoló Érzékenység Automatikus oldalszél-kiegyenlítés Az oldalszél befolyásolja a szecska kidobási irányát. Ennek következménye az egyenetlen szalmaoszlatás a levágott tarló szélein, ami az anyag áramlását is kedvezőtlenül befolyásolja (A). Ennek megoldása, hogy a szenzorok a gép hátsó részén érzékelik az oldalszél intenzitását, és egyenletes terítést eredményeznek. Előnye: a törek egyenletes és automatikus oszlatása, miközben a kezelőt is tehermentesíti (B). Automatikus terítésiirány-állítás lejtőn történő haladáskor A gép hátsó részén található szenzorok lejtőn haladáskor a föld gravitációja miatt mindig függőlegesbe kerülnek. Az automatikus terítésiirány-állítás a lejtőn is, teljes munkaszélességben lehetővé teszi az egyenletes terítést (D). Így a kezelő munkája még a domboldalon is egyszerűsödik. A szórás iránya és szélessége a CEBIS-en manuálisan beállítható. Beállítások a CEBIS-en

28 Eredményre kötelezve CLAAS POWER SYSTEMS (CPS) CLAAS POWER SYSTEMS Optimális meghajtás az optimális teljesítményért: CPS A CLAAS gépek fejlesztésekor folyamatosan törekedtük a jobb hatásfok, a nagyobb megbízhatóság és a megfelelő gazdaságosság elérésére. Ez természetesen érvényesült a kombájnok területén is. Döntő szerepet kapott ebben a törekvésben a hajtásrendszer, és itt nem csak egy erősebb motorról van szó. A CLAAS POWER SYSTEMS név alatt a CLAAS egyedülálló módon a hajtásrendszer legjobb elemeit ötvözte. Hatalmas teljesítmény mindig akkor, amikor arra szükség van. Ideális a munkafolyamatok összehangolására, gyorsan kiszámítható üzemanyagmegtakarítással. A LEXION-nál ez annyit jelent, hogy a CLAAS a 15 éves fejlesztési tapasztalatával megalkotta a létező legjobb hajtásrendszert. A legjobb eredmény eléréséhez. Több különleges műszaki megoldás és egyedülálló extrák: a legnagyobb megbízhatóságért extrém körülmények között is. A LEXION készen áll

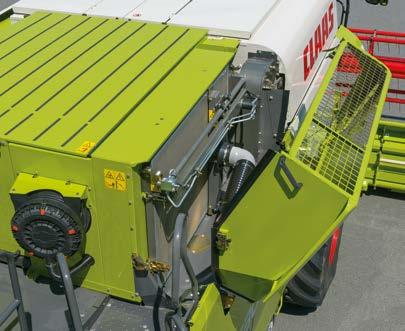

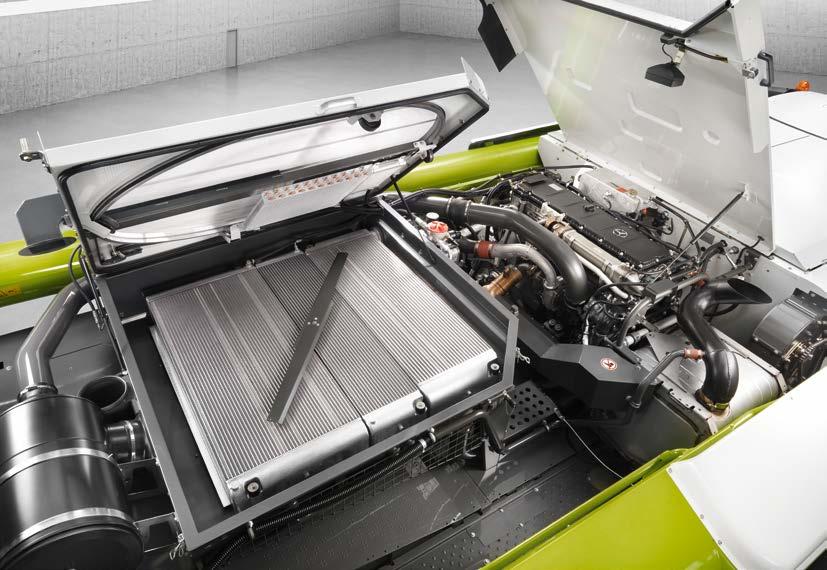

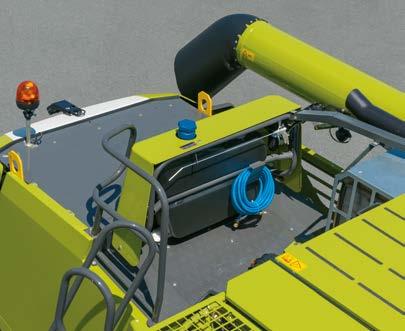

29 Több erőtartalék a motorok Motor Síkrendszerű elszívás Egy megbízható rendszer: síkrendszerű porelszívással, magas hűtőkapacitással és elegendő hűtési tartalékkal állnak rendelkezésünkre a LEXION 650, 630 és 620 modellek. Mialatt a levegő fentről a hűtőrendszerbe kerül, az automatikus porelszívó biztosítja a hűtő állandó tisztítását. A port alul felfogja, megakadályozva a hűtőlamellák elkoszolódását. Kiváló hozzáférés karbantartáskor és tisztításkor A létráról a motortér jól megközelíthető. A hűtőpaneleket a tisztításhoz ki lehet nyitni. A levegőszűrő is mindenféle szerszám nélkül kivehető, tehát a motor napi karbantartása gyorsan megoldható. A karbantartási munkák sötétben is biztonságosan elvégezhetők, lámpák találhatók a fellépőn, a tankolási nyílásnál, és a motorháztető alatt is, amik jól megvilágítják a munkaterületet. Erő és intelligencia kombinációjából A tények Minden a maga helyén A Mercedes-Benz motorok akár 10,7 literes hengerűrtartalommal a LEXION hatalmas teljesítményről és alacsony üzemeltetési költségeiről gondoskodnak. Ezekkel a motorokkal minden LEXION 600 modell eleget tesz a Tier 4 kipufogógáz-szabvány követelményeinek. A LEXION 670 és 660 modellek 10,7 literes lökettérfogatúak és DYNAMIC COOLING-gal is fel vannak szerelve. LEXION 670 / 660: Mercedes-Benz OM 470 LA, 10,7 liter LEXION 650 / 630 / 620: Mercedes-Benz OM 936 LA, 7,7 liter Soros hathengeres Stage IV (Tier 4i) kipufogógáz-szabvány DYNAMIC COOLING LEXION 670-hez és 660-hoz Üzemanyagtartály 800 literes kapacitással Magas forgatónyomaték Alacsonyabb üzemanyag-felhasználás Optimális erőátvitel A motortér hátsó területén található az AdBlue-tartály és a légtömlőtartó, illetve egy légpisztoly. Ha a gép kompresszorral is rendelkezik, akkor egy levegőcsatlakozó is található a gép tisztításához a motortérben

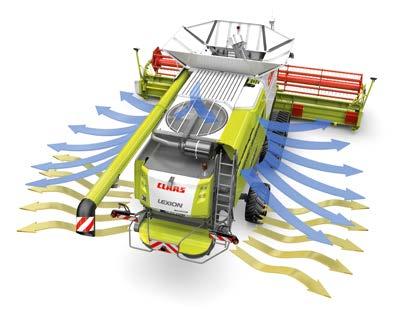

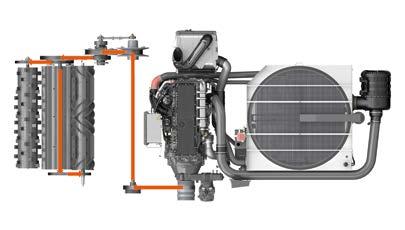

30 Még intelligensebb hűtőrendszer DYNAMIC COOLING DYNAMIC COOLING DYNAMIC COOLING LEXION 670-hez és 660-hoz Minden LEXION 670 és 660 modell már a forradalmian új, fekvő kialakítású hűtőrendszerrel készül. Az utóbbi években a LEXION 700 sorozat tagjaiban annyira meggyőzően teljesített, hogy most már a LEXION 600 sorozatba is ezt építik be. Optimális helyen, a motortér mögött, vízszintesen helyezkedik el. Egy nagy, 1,60 méter átmérőjű forgórosta biztosítja, hogy mindig elegendő friss levegőt szívjon be. Az állandó tisztítás egy automatikus porelszívó segítségével történik. A nagy méretű hűtőrendszer elegendő tartalékkal rendelkezik ahhoz, hogy a folyamatos hűtésről és hosszú karbantartási intervallumról gondoskodni tudjon. Üzemanyag-megtakarítás állítható ventilátormeghajtással Egy, a kombájnoknál egyedülálló, változó fordulatszámú ventilátorhajtás a LEXION modellekben a saját fordulatszámát önállóan szabályozza az igényelt hűtőteljesítménytől függően. Ezzel erőforrást takarít meg, ami a gép rendelkezésére áll. Intelligens rendszer, amely csak akkor igényel nagyobb teljesítményt, amikor arra valóban szükség van. Találékonyan megtervezve: függönyhatás A hűtőrendszer felépítése ideális légáramláshoz vezet. Fentről beszívva a friss levegő a hűtőrendszeren keresztül lefelé áramlik, végül a motortérbe kerül, majd az oldalsó szellőzőkön kivezetve távozik. Így különösen hasznos függönyhatás jön létre: a légáram a por felszállásával ellentétesen halad, megakadályozva a hűtő elkoszolódását, átvéve gyakorlatilag a folyamatos tisztítás funkcióját. Kettős előny: mindig elegendő hűtés, hosszabb karbantartási intervallumok

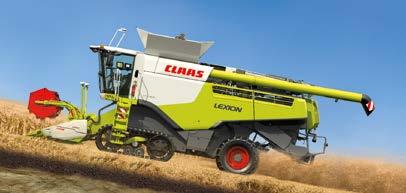

31 Nagyobb teljesítmény meredek lejtőn MONTANA Hidraulikus rendszer: nagyobb teherbírás, rövidebb reakcióidő Meredek lejtőkön a LEXION kiemelkedő teljesítménye még jobban megmutatkozik. A hidraulikarendszer tovább javítja a MONTANA teljes vezérlését. A hidraulikus rendszer hatékonyságát tovább növeli a vezérelt ferdetárcsás szivattyú (LS-szivattyú) Üzemi nyomás 200 bar (+ 10 %) Olajtovábbítás mértéke a szivattyúnál 120 l/perc (+ 50 %) Nagyobb adapteremelési képesség + 10% súly / + 50%-kal nagyobb reagálási sebesség (arányos szelepvezérlés) Maximális visszaforgató teljesítmény még alapjáraton is, 10%-kal nagyobb forgatónyomaték Magasabb viszkozitású szintetikus olajak javítják a kopási tulajdonságokat Kevesebb zaj, hiszen nem változik a nyomás (állandó nyomású rendszer) Hatékony hajtásrendszer Cséplés, mintha sík területen dolgozna A LEXION MONTANA titka a hajtóhídban rejlik. A vázszerkezet dőlésekor a munkahengerek a kerekeket a talaj felszínéhez igazítják. A MONTANA oldalirányban 17%-os dőléskiegyenlítésre képes, illetve lejtőn 6%-os hosszirányú különbséget tud kiegyenlíteni. Ez lehetővé teszi, hogy a meredek vidékeken is ugyanolyan cséplési teljesítményt érjen el, mint sík terepen történő munkavégzéskor. A vezető helyzete bármilyen lejtőn optimális és kényelmes, hogy a hosszú munkanapokat is könnyedén teljesítse. MONTANA ferdefelhordó akár 9 m szélességig Az új fejlesztésű MULTI CONTOUR vezérlés az ismert AUTO CONTOUR funkciók mellett a híd állásának függvényében állítja be a lengőkeret és a vágási szög helyzetét. A MONTANA ferdefelhordó egy fekvő hengerrel a vágási szög beállításához, illetve két függőleges hengerrel az AUTO CONTOUR vezérléshez és a lejtéskiegyenlítéshez van felszerelve. Az erősített felépítmény lehetővé teszi az aratást akár egy 9m széles VARIO vágóasztallal is. MULTI CONTOUR Az új fejlesztésű MULTI CONTOUR vezérlés, az ismert AUTO CONTOUR funkciók mellett a híd állásának függvényében állítja be a lengőkeret és a vágási szög helyzetét. A 3D-tisztítás növeli a biztonságot A LEXION MONTANA is rendelkezik 3D-vezérléssel, hogy a 17 százalékot meghaladó oldalirányú dőlésnél is garantálható legyen a tisztítórendszer teljesítménye. Érvek a MONTANA mellett: Oldalirányú kiegyenlítés 17%-ig Hosszirányú kiegyenlítés 6%-ig Akár 9 méteres vágóasztallal Nagyobb vonóerő differenciálzárral Könnyebben kezelhető A hidraulikus rendszer miatt a MONTANA teljes vezérlése javult 30 km/órás hidrosztatikus járószerkezet Autóvezetéshez hasonló kezelési élmény Nagyobb kezelői kényelem Sík tereppel azonos teljesítmény MONTANA vezérlés a kezelőpult segítségével 30 A differenciálzár, különösen meredek terepen, lehetővé teszi a biztos előrehaladást. Pótlólagos biztonságot nyújt a nedves, hidraulikus tárcsafék, mely kiváló fékteljesítményt eredményez

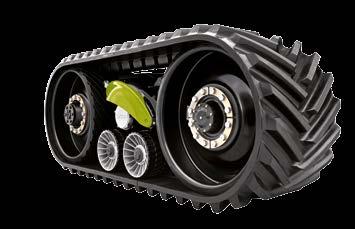

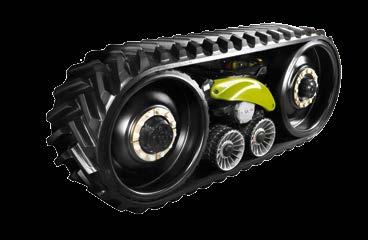

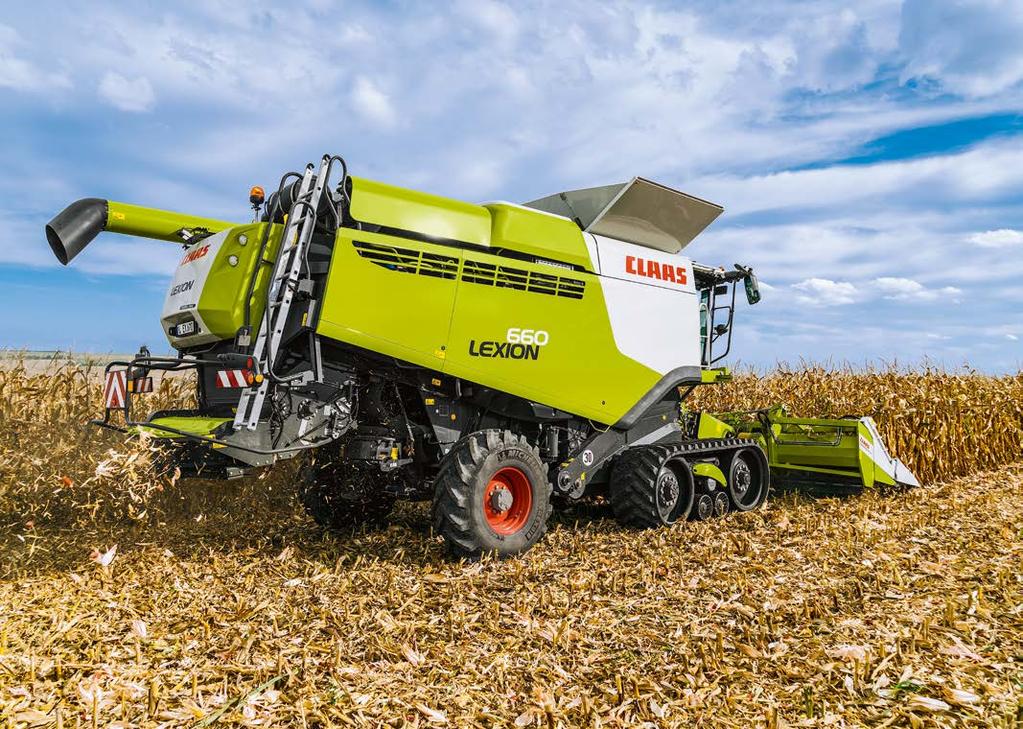

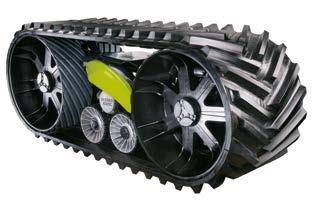

32 Kiméletesebb a földön TERRA TRAC 635 mm Automatikus szintkiegyenlítés, hidropneumatikus rugózás 735 mm A hidropneumatikus rugózásnál a hidraulikahengerek feltöltésével vagy tehermentesítésével lehet menet közben a kombájnt felemelni vagy lesüllyeszteni A hajtókerék és futókerék, valamint a támgörgők egymással szemben forognak és csapágyazottak, a beépített nyomásszabályozóval rendelkező hidraulikus munkahenger támasztja meg a csapágyazást Hatása: automatikus szintkiegyenlítés a jobb kanyar stabilitásért 2 km/óra felett A TERRA TRAC gumihevederes járószerkezet áttekintése Aki a jelenben a talajt megkímélve arat, csökkentve a talajtömörödöttséget, annak nem kell a jövőben veszteségekkel számolni a betakarítás során. Szállítási szélesség 3,49 m Talajvédelem: 66 százalékkal kisebb talajnyomás, mint egy 890 mm gumikerekes gépnél Nagyobb terepleküzdő képesség (kukorica/rizs/nedvesség/ lejtő) Nagyobb stabilitás a lejtőn (oldalmenet) Alacsonyabb menet közbeni ellenállás és csúszás, kevesebb üzemanyag-felhasználás Hosszabb bevetési idők, magasabb szezonális teljesítmény Tökéletesen alkalmas közútra 30 km/óránál Mindent a gyakorlatból LEXION 670 és 660 TERRA TRAC Kényelmesebb, mint valaha A CEBIS-ben három különböző futóműmagasság beállítása lehetséges, így a talaj feletti magasság a géphez igazítható. A CLAAS már több mint 20 éve kínálja a saját TERRA TRAC rendszerét. Azóta világszerte számtalan TERRA TRAC járószerkezettel dolgoznak már. A gyakorlatban a CLAAS TERRA TRAC rendszere bizonyította rátermettségét újra és újra, a legnehezebb körülmények között is. A nagy gépek szállítása, közlekedése a közúton manapság egyre körülményesebb. Ráadásul a szállítási szélességet törvény szabályozza. A LEXION 670 és 660 sorozatokhoz három különböző TERRA TRAC rendszer áll rendelkezésre, háromféle szélességben. Így minden igényhez elérhető a szükséges TERRA TRAC gumiheveder. A TERRA TRAC segítségével LEXION mintha hímes tojáson járna, óvja a szántóföldet. Egy kidolgozott konstrukció biztosítja ennek feltételeit: az új TERRA TRAC minden eleme (hajtókerék, futókerék és támgörgők) külön rugózású ez megakadályozza a karosszériát érő ütődéseket, növeli a vezető kényelmét és nagyobb stabilitást eredményez a kanyarokban is

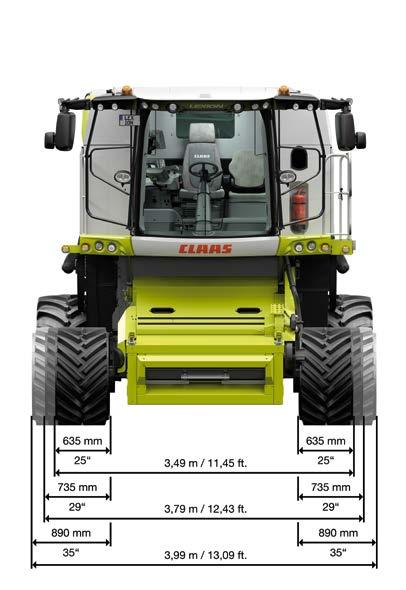

33 Nagy felfekvési felület, csekély szállítási szélesség Hajtómű Több idő a munkára Minden perc, amit egy kombájn megspórol a közúton, a földeken válik hasznára. A LEXION 670 TT közúton akár 30 km/órával is tud haladni. Az új generációs TERRA TRAC: az Ön LEXION-ja vonuláskor rendkívül gyors mindezt nagy biztonsággal, magas vezetési kényelemmel, és határozott nyomon haladva. Ezt a SIMA 2011 kiállításon ezüst éremmel díjazták. A TERRA TRAC hosszabb munkanapokat tesz lehetővé, és jelentős mértékben növeli a szezonális teljesítményt. A jobb talajkövetés, egyenletesebb tarlómagasság, kisebb gépterhelés és a csillapításnak köszönhetően 30%-kal egyenletesebb haladás magáért beszél. A talaj védelme növeli a hozamot. Hidrosztatikus járószerkezet A LEXION hidrosztatikus hajtásrendszere kényelmesen vezérelhető a multifunkciós karral: kuplungolás és sebességváltás nélkül. A hidrosztatikus rendszer kitűnik magasabb hatásfokával. A keletkezett erőtartalékok a gép hatékonyságának növelésére fordíthatók. Minden modell vezérlése elektrohidraulikus, ezen kívül CRUISE PILOT-tal, mint automatikus menetsebesség szabályozással is felszerelhetők. Így a LEXION tetszés szerint manuálisan vagy automatán is vezethető, akár egy luxusautó. A magas fokú kényelem teljesítménynövekedést eredményez. LEXION 670 / mm 635 mm 25" 735 mm 29" 890 mm 3,49 m / 11,45 ft 3,79 m / 12,43 ft 25" 735 mm 29" 890 mm 35" 3,99 m / 13,09 ft 35" Mintha egy autót vezetnénk A LEXION 670 modellekben közúti közlekedéskor a fordulatszám automatikusan áll be a kezelőkar helyzetétől függően. Ezáltal még kevesebb üzemanyagot használ fel. Haladáskor a névleges fordulatszámon működő motor jelentős mennyiségű üzemanyagot takarít meg. Abroncstechnológia, ami kíméli a talajt Ez az intenzív együttműködés eredménye a CLAAS és a neves gumiabroncs-gyártók között. Előnye: az abroncsok fokozzák a közúti közlekedés hatékonyságát. Jelentősen nagyobb felület nagyobb vonóerővel, kisebb csúszással és üzemanyag-felhasználással, miközben a talajnyomás csökkentésével hozzájárul a talaj megóvásához és jobb talajszerkezet kialakításához. Abroncsméret Standard gumiabroncsok 680/85 R 32 bar 2,9 1,8 800/70 R 32 bar 2,4 1,6 Abroncsméret Standard gumiabroncsok 800/70 R 32 bar 2,4 1,6 MICHELIN CerexBib SVT CHO Continental Számok és tények: 0,6-1,1 barral kisebb abroncsnyomás teljes vonóerő mellett, az azonos méretű hagyományos abroncsokkal összehasonlítva ez 35%-os csökkenést jelent A hagyományos abroncsokhoz képest két mérettel nagyobb felületet biztosít, 22%-kal nagyobb felületen érintkezik a talajjal ugyanakkora szállítási szélességnél Hajtóműtengely abroncsméret: 800/70 R 32 és 680/85 R 32, kormányzott tengely abroncsméret: 620/70 R 26 és 520/80 R 26 Standard gumiabroncsok POWER TRAC + 22% Egy egyszerű gombnyomás, és a LEXION teljes ereje az előrejutást biztosítja, még a legrosszabb talajviszonyok között is, maximális vonóerővel és alacsony üzemanyagfogyasztással. Az összkerékhajtás megbízhatóan és karbantartás mentesen dolgozik. Hajtásrendszer: CerexBib 5857 cm 2 2,4 bar 7314 cm 2 1,6 bar 800/70 R 32 / 9000 kg IF 800/70 R 32 / 9000 kg Plusz vonóerő a hátsó hídon található központi hidrosztatikus motor segítségével Az összkerékhajtás menet közben is bekapcsolható Klasszikus kétkerék-meghajtás a hátsó meghajtás mechanikus lekapcsolásával: a hatékonyság növelése közúti közlekedésnél Nagyobb vonóerő 30 A hidropneumatikus rugózású TERRA TRAC-ot 2011-ben a SIMA kiállításon SIMA Innovációs ezüstéremmel díjazták. 30 km/óra, közúton alkalmazható Keskenyebb szállítási szélesség nagyobb felfekvőfelületnél 64 65

34 A kezelőre szabva vezetőfülke Kényelmes vezetőfülke Több segítség a gépkezelőnek. Így nyújt a LEXION még többet a betakarítás során, még hosszú munkanapokon is

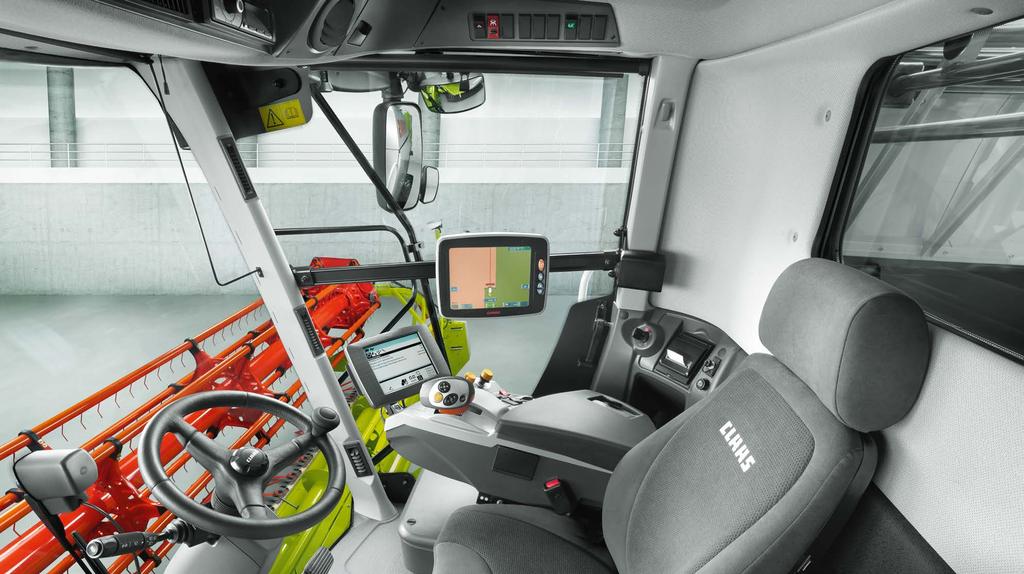

35 Nagyobb tér, nagyobb kényelem, nagyobb teljesítmény Kényelmes vezetőfülke A megfelelő munkakörülményekért A LEXION a kezelőnek még nagyobb mozgásteret, kilátást és tökéletes panorámaképet nyújt. Kellemes klíma, alacsony zajszint és egy három pontban állítható kormányoszlop biztosítják az első osztályú munkakörülményeket. Csillapít, támaszt, szellőztet, melegít: a prémium ülés Az ülés mind dinamikájában, mind funkcióiban tökéletesen támogatja a kezelő kényelmét. A hőfokszabályzó az optimális szellőzésről és az izzadtság elvezetéséről gondoskodik, anélkül, hogy a kezelő huzatot kapna. A légrugózás automatikus magasságállítással önállóan igazodik a kezelő súlyához és 40 százalékkal csillapítja a rezgéseket. Pneumatikus, kettős csigolyavédelem ad tökéletes tartást a hátnak. Az ülésfűtés automata hőfokszabályzóval működik. A bőrülés ugyanúgy légrugós, fűthető és szellőző. Teljes értékű: pótülés beépített hűtőrekesszel Balról az ajtóba épített karfa Csukható háttámla, mint "reggelizőasztal" Nagyobb, 43 l térfogatú hűtőrekesz és italtartó Számos további tárolórekesz Új: Távolsági munkalámpa A világításkoncepció sötétben is garantálja, hogy a gépkezelő az egész munkakörnyezetet, illetve a gép egyes részeit is tökéletesen lássa. Olyan intelligens felszerelés, mint az utóvilágítás, tökéletesíti a gépet. LED-fényszórók gondoskodnak a nappali világosságról az éjszakában. Akár 12 munkalámpa a vezetőfülke tetején A távolsági munkalámpa különösen nagy hatótávolsággal a nagyobb felületekre orientálva Összecsukható adapterek világítása Oldalsó világítás, tarlómegvilágítás, kormányzott hidat megvilágító fényszórók Magtartályürítés automatikus megvilágítása Automatikus tolatófényszórók Tisztítás, magtartály és kalászvisszahordás megvilágítása Szervizlámpák az oldalburkolat alatt, a szerszámos rekeszben, a motortérhez való feljutásnál és a magában a motortérben Mozgatható munkalámpák Beépített hűtőmodul a pótülés alatt 68 69

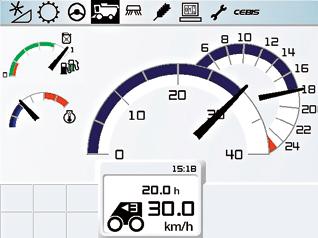

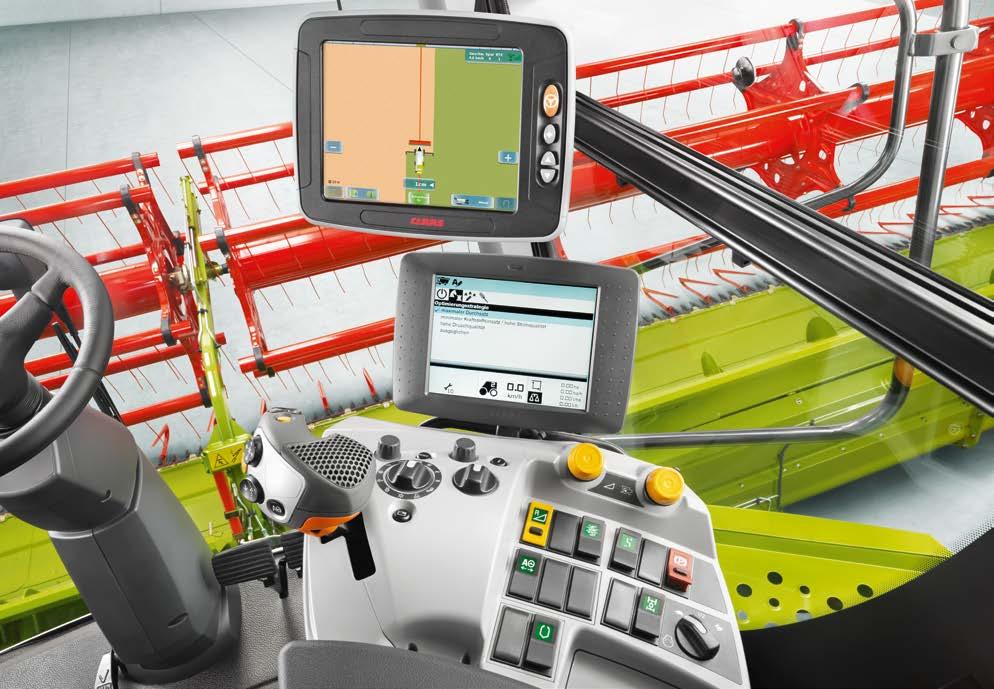

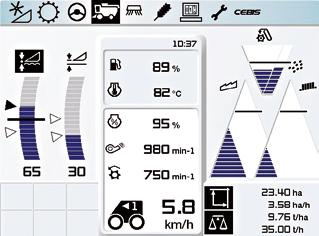

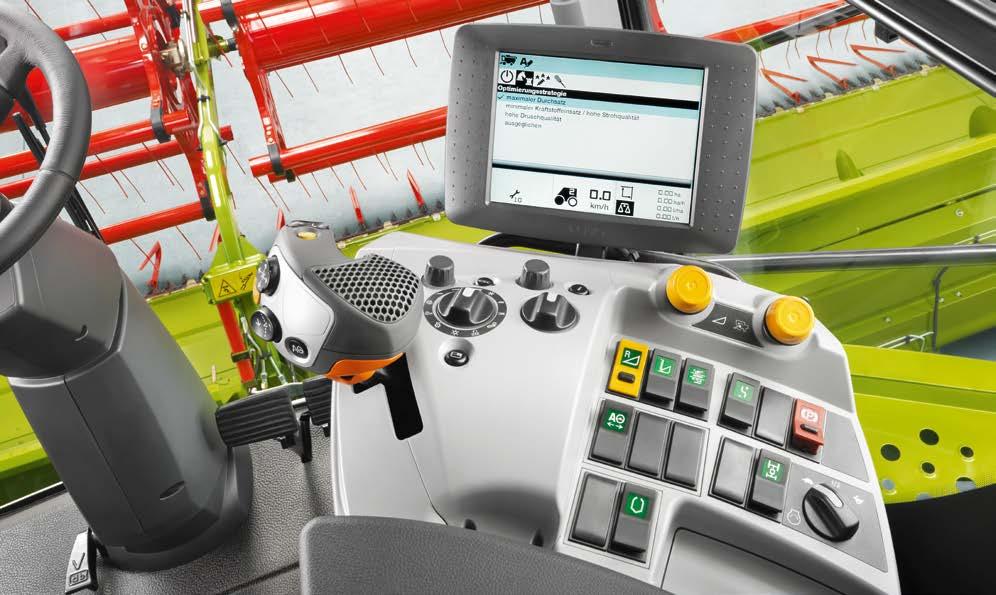

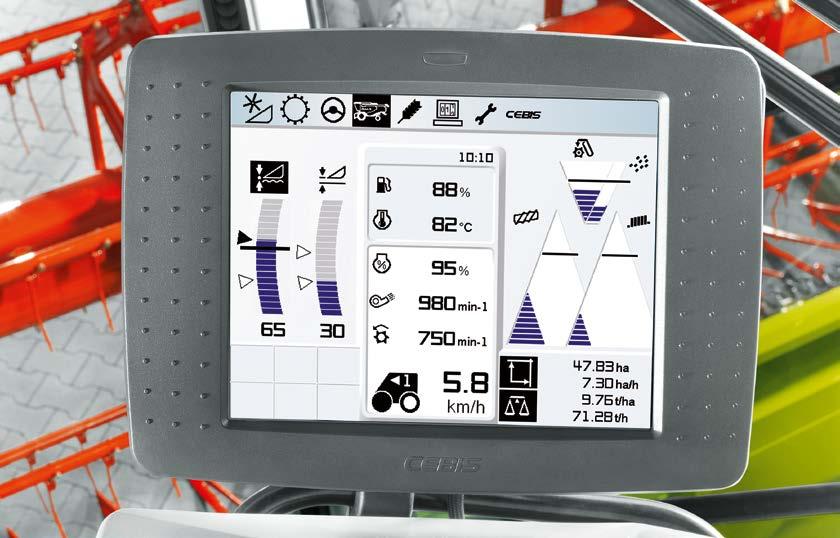

36 Jobb rálátás, több kontroll CEBIS Hogy a vezető mindig képben legyen Áttekinthető, egyszerű és gyors kezelés Információ, rögzítés, működtetés és felügyelet: ezek a CEBIS, az elektronikus fedélzeti rendszer feladatai. Ezen adatok egy menüstruktúrában jelennek meg, világosan, logikusan tagolva. Egy rövid pillantással a CEBIS-re áttekinthetjük a képernyőn az aktuális feladatokat és állapotokat: a színes kijelzőn minden lényeges információ megjelenik a közúti haladáskor vagy az aratás alatt. Riasztójelzést búgó hangként, továbbá szimbólum és szöveg formájában jelenít meg a képernyőn. Szembetűnő adatok 21 cm képátlóban A 8,4"-os CEBIS képernyőt könnyedén a tökéletes látószögbe helyezheti. Egy gömbfej segítségével a monitort a kezelő igényeinek megfelelően rugalmasan állíthatja: dönthető előrehátra, jobbra-balra. Az alapvető gépbeállításokat munkamódban CEBIS kezelőkapcsolóval végezheti el (B) Egy kiegészítő HOTKEY kapcsoló lehetővé teszi további funkciók gyors vezérlését (E) A kezelőkapcsoló helyzete a CEBIS-en megjelenik (H) A menüben lépdelés, valamint az értékek változtatása a CEBIS forgókapcsoló, illetve a HOTKEY kapcsolóval történik (A/D) Egy ún. Compact Flash Card segítségével könnyen kinyerhetők az adatok A DIRECT ACCESS gomb segítségével az utoljára beállított menü közvetlenül előhívható. Ezen kívül a kamera által mutatott kép a gyors hozzáférés által követhető A kezelőpulton minden egyértelmű A vezetőüléssel összekapcsolva, a funkciók tökéletesen illeszkednek egymáshoz. Kapcsolók: A Menüválasztó forgókapcsoló B CEBIS közvetlen menü forgókapcsoló C Esc kilépés D HOTKEY forgókapcsoló E HOTKEY közvetlen menü forgókapcsoló F Információ billentyű G DIRECT ACCESS gomb H CEBIS képernyő I Adapter kapcsoló BE/KI J Cséplőszerkezet kapcsoló BE/KI K Adapter visszaforgatás L Repcekasza BE/KI M Keresztirányú vágóasztal dőlés / értékek változtatása HOTKEY menüben/ VARIO vágóasztal hossz állítás N Sebességi fokozat kapcsoló O Kézifék P LASER PILOT előválasztó bal/jobb Q Összkerékhajtás R Motorfordulatszám (3 fokozat) S Magtartályfedél nyitása T CMOTION multifunkciós menetkar CEBIS a közúton 1 Menüsor 2 Haladási sebesség és fordulatszám 3 Üzemóra 4 Üzemanyagtank- és hőmérsékletjelentés, ugyanúgy töltőállás, Ad Blue CEBIS a szántóföldön 5 Áteresztőképesség figyelése 6 Területmérés/hozammérés 7 Menetinformációk (akár 40 szabadon választható adat) 8 Jelzőablak (hiba / információ) 9 Vágóasztal pozíció (AUTO CONTOUR / vágási magasság) 10 Kalászvisszahordás ellenőrzés (mennyiség / minőség) CEBIS kezelőgombok és HOTKEY kiegészítő kapcsoló 70 71

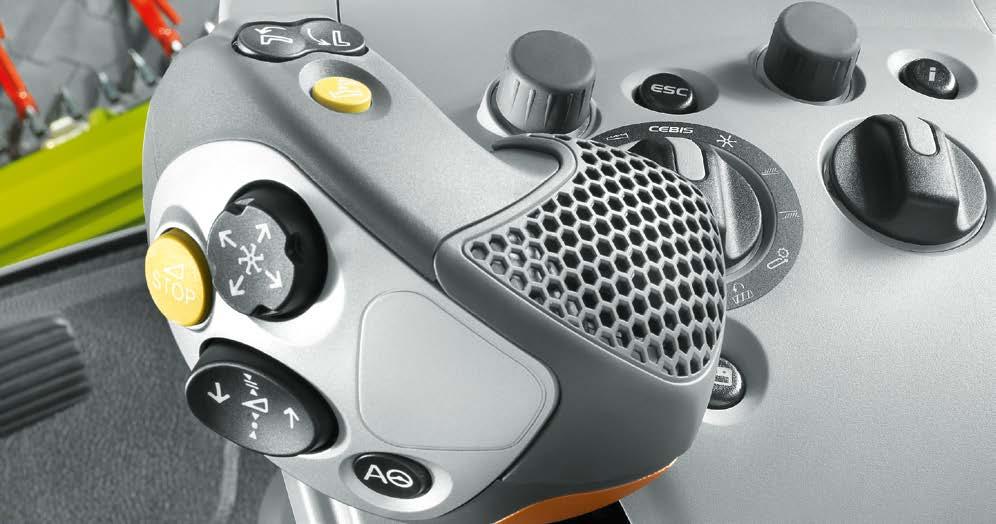

37 Több funkció egy kézben CEBIS Multifunkciós kar CMOTION CMOTION: egy kar a még nagyobb kényelemért 1 Ürítőcsiga kihajtás 2 Ürítőcsiga becsukás A teljesítmény optimalizálása a CEBIS-en A LEXION-ban a jobb oldali kartámaszba került a multifunkciós kar a maximális vezetési és kezelési kényelemért. A CMOTION kar külön a jobb kéz kényelmére készült. A háromujjas kezelőrendszer lehetővé teszi több kezelőelem személyre szabott kezelését anélkül, hogy ezért külön át kellene nyúlni. 3 Magtartály ürítés BE / KI 4 Vágóasztal leállítás 5 Motolla működtetése 6 Adapterek emelése / süllyesztése 7 AUTO PILOT (kormányzás, CRUISE PILOT) Egy további billenőkapcsolót (8) találunk a többfunkciós A CEBIS-en egyes növényfajtákra jellemző adatokat kérhet le, melyek segítségével a gép alapbeállításai automatikusan elvégezhetők. A teljesítmény optimalizálásához minden LEXION modellben rendelkezésre állnak a CEBIS-ben a különböző problémák esetére az alábbi teendők. Ha pl. túl magas a szemveszteség, a CEBIS elsősorban a Veszteség Nr. Mit lehet tenni 1 Felső rosta nyitása 1 mm-re 2 Ventilátor fordulatszámának csökkentése 3 Rotorfedél becsukása (rosta túlterhelés / rövid szalma) 4 Rotorfordulatszám csökkentése, kevesebb rövid szalma 5 Alsó rosta nyitása 6 Cséplődob fordulatszám csökkentése, kevesebb rövid szalma 7 Cséplőkosár nyitása, cséplést megfigyelni! kezelőkar mögött. Ezen kapcsolóval manuálisan felső rosta 1 mm-rel való nyitását javasolja. Csak erre az szabályozhatjuk a vágóasztal dőlésszögét, a HOTKEY menü egyetlen példára nyolc lehetséges megoldás van a CEBIS-ben Minden átállítás után az eredményt megvizsgálni! értékeit illetve a VARIO vágóasztalok beállításait. eltárolva, melyeket a kezelő manuálisan végre tud hajtani. A kezelő átfogó segítséget kap, hogy a gépben rejlő teljesítmény még jobban kihasználható legyen. A választás az Öné: multifunkciós vagy CMOTION kezelőkar Billenőkapcsoló (8) három választási lehetőséggel 72 73

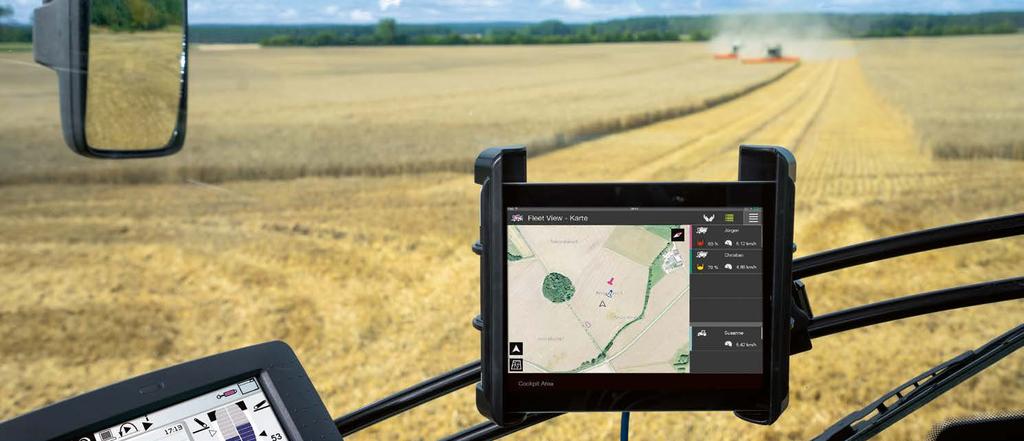

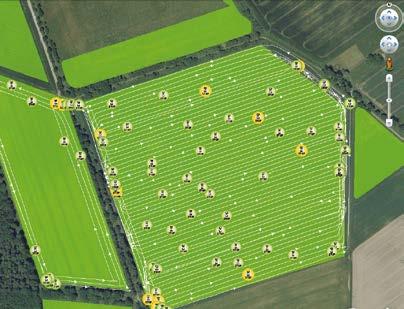

38 Fleet View és TELEMATICS Fleet View TELEMATICS Minden átlátható egy kattintásra Jobb munkafolyamatokat elérni A dokumentációt egyszerűsíteni Automatikus dokumentálás A TELEMATICS rendszerrel a CLAAS lehetővé teszi, hogy az interneten keresztül bármikor és bárhol a gép legfontosabb adatait lekérjék. Váljon Önnek is hasznára a TELEMATICS. Fleet View applikáció A flottanézettel a CLAAS olyan applikációt hozott létre, amivel a felhasználó úgy koordinálhatja az aratócsoport szállítóegységeit, hogy a használatban lévő kombájnok leállási idő nélkül működjenek. Az applikáció gyakorlatilag valós időben, folyamatosan informál minden kezelőt a flotta helyzetéről és a kombájnok magtartályának töltöttségi szintjéről. Az úgynevezett üzemidő-elemzésről és egyéb fontosabb értékekről Önnek naponta ben érkeznek információk. Így a munka megkezdése előtt az előző nap pontos adatainak elemzésével és kiértékelésével látható, mikor és milyen hatékonysággal dolgozott a gép. Az eseménynapló segítségével lekérdezhető a gép nyomvonala, ezzel a szállítási logisztika optimalizálható. A TELEMATICS lehetővé teszi a célzott flottamenedzsmentet és a gazdaságtalan állásidők elkerülését. Exportáljon Ön is lényeges adatokat a TELEMATICS segítségével a hozamtérképezésről és értékes időt takaríthat meg vele (pl. területre jellemző hozamok). A beállítások optimalizálása Hasonlítsa össze az Ön személyes TELEMATICS-szerver hozzáférésén keresztül egyidejűleg a gépeinek teljesítmény- és idényadatait, és egyeztesse le azokat. Egy tökéletes eredményért: bármilyen feltételek között. Minden nap. Az adatokat automatikusan dokumentálja és feldolgozza. A TELEMATICS funkcióinak kibővítésével a dokumentálás a kezelő aktivitása nélkül automatikusan megtörténik, az elvégzett munka adatai egyenesen a szerverre kerülnek, ahol azt értelmezik és előkészítik. Mindez hozzájárul az adatbázis és az Ön rendszere közötti folyamatos információmegosztáshoz. Minden géppel kapcsolatos adat IsoXML formátumba exportálható, ezáltal tökéletesen alkalmas az adatok további feldolgozására

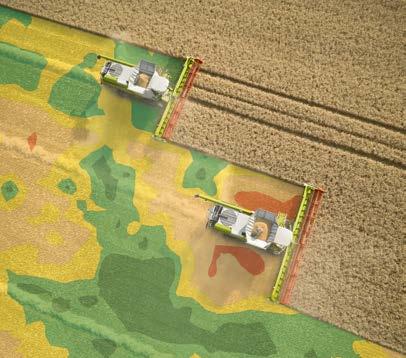

39 Több teljesítményt kihozni Folyamatszervezés Hozamtérképezés Folyamatszervezés Hozamtérképezés A CEBIS segítségével feldolgozhatja megbízásait. A CLAAS AGROCOM MAP START szoftverrel előkészítheti a partnerekhez tartozó adatokat, például telekadatokat, melyeket a CEBIS-ről el tud indítani, és fel tud dolgozni. Minden megbízás lezárásakor, illetve a munkanap végén a rendszer elmenti az adatokat Az adatok a gépből kinyomtathatók, vagy adatkártyán bárhová vihetők Minden adat asztali számítógépen is előhívható és a későbbiekben bármikor feldolgozható A napi számadatok, terményadatok és az összesített betakarítási adatok a CEBIS segítségével megjeleníthetők és kinyomtathatók A LEXION segítségével lehetősége nyílik megbízásmenedzsmenten alapuló hozamtérkép elkészítésére. A LEXION-ban érzékelők mérik a hozamot és a szemnedvességet. Ezzel egyidőben ezeket az adatokat a CEBIS műholdak segítségével, egy GPS műholdak által meghatározott földrajzi koordinátához rendeli, majd eltárolja. Az összes mérési eredményt egy kivehető adatkártyára (Chipkártyára) menti, így az könnyen, bárhová eljuttatható. A mellékelt AGROCOM MAP START szoftver segítségével lehetősége nyílik informatív adatokat tartalmazó hozamtérkép készítésére. Ez alapozhatja meg a következő évek termelési stratégiáját. Gyors adatfeldolgozás A LEXION fedélzeti rendszereinek rendkívül gyors kommunikációja már most teljesíti azokat a kívánalmakat, amelyeket majd csak a jövőben fogalmaznak meg. A legtöbb információ azonnal kinyomtatható 76 77

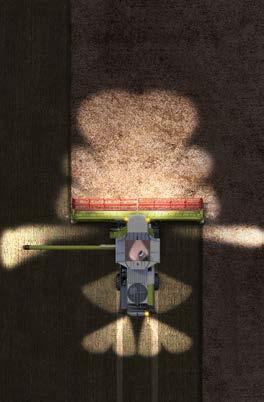

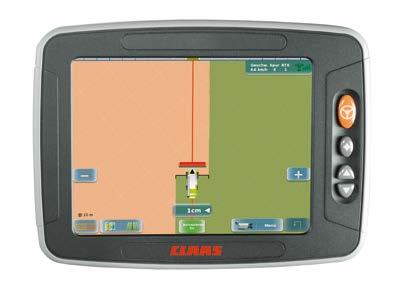

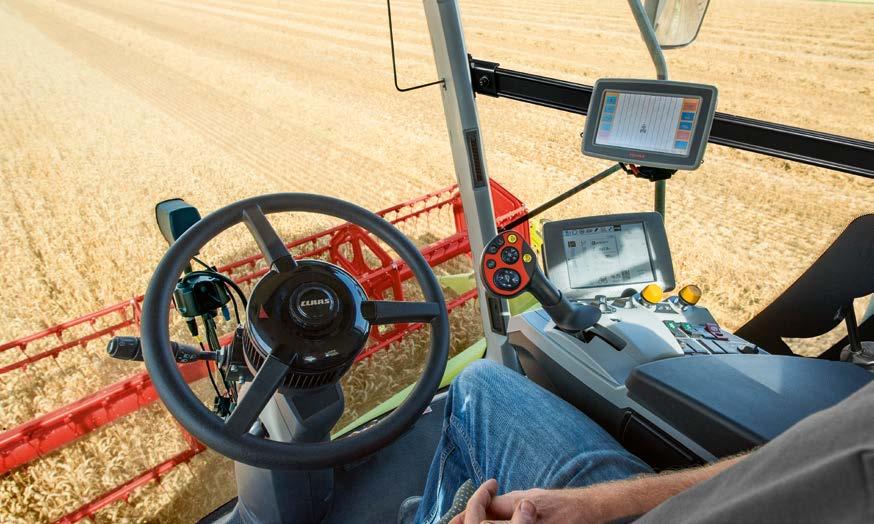

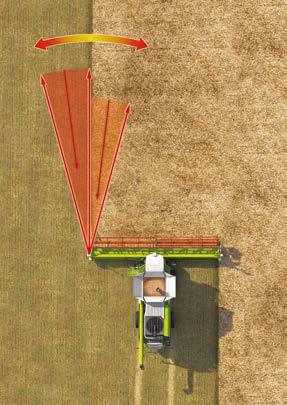

40 Pontosabb kormányzás Automatikus kormányzási rendszer LASER PILOT A LASER PILOT elektro-optikai érzékelők segítségével érzékeli az álló és a levágott termény határát, és automatikusan ezen a határon vezeti a LEXION-t. Az érzékelő a bal, illetve a jobb oldalra is felszerelhető, és vonuláskor behajtható. Az érzékelőt asztal oldali részen, az állomány szélének közelében, optimális helyre szerelték fel. Ez teszi lehetővé, hogy az érzékelő kedvező szögből érzékelhesse az álló gabona és a levágott tarló határvonalát. Ezzel is biztosítva a működési biztonságot akár megdőlt gabonában és dombos területen is. AUTO PILOT A betakarítóegységeken található két tapintócsáp meghatározza a LEXION pillanatnyi helyzetét és a kukorica sorokhoz igazítva biztosítja a kombájn optimális haladását a kukorica betakarítása közben. Minden helyzetben a legoptimálisabb úton vezeti a kombájnt, ezzel segíti az AUTO PILOT a gép teljesítményének növelését, és egyben növeli a gazdaságosságot. Válasszon a három automata kormányzási rendszer közül Minden LEXION modell három féle automatikus kormányzási rendszerrel szerelhető, melyek közül mindenki az igényeinek megfelelőt választhatja. GPS PILOT a műhold vezérlésű kormányzási rendszer LASER PILOT az elektronikus optikai vezérlésű kormányzási rendszer AUTO PILOT az elektromechanikus vezérlésű kormányzási rendszer Az Ön igényei szerint A mobil kijelzőkkel a CLAAS az ISOBUS és a kormányzási rendszerekhez rugalmas megoldást kínál. Akár egy traktor, akár egy önjáró betakarítógép terminálja áthelyezhető szezontól és felhasználástól függően egy másik gépre. Rendelje meg LEXION-ját gyárilag vagy utólagos felszereléssel úgy, ahogy Önnek arra szüksége van: S10: nagy felbontású 10,4"-os érintőképernyő, kormányzási és ISOBUS funkciókkal, akár négy kamerával S7: nagy felbontású 7"-os érintőképernyő kormányzási funkcióval Támogatás a táblavégi fordulókban TURN IN megkönnyíti a gép helyes nyomra fordulását. Közelíti az előre eltervezett nyomot, tehát átveszi az automatikus kormányzást 90 -os fordulótól akár egy 120 -os fordulóig (a mező szélénél). A TURN IN segítségével a gépkezelő jobban tud koncentrálni a szerelvényre és a gépre anélkül, hogy a helyes kanyarodásra kelljen ügyelnie. A TURN IN mindkét kormányzási rendszer (S10 / S7 Terminál) alapfelszereltségéhez hozzátartozik. Fordulókban is automatikusan kormányozni Az AUTO TURN funkció átveszi az irányítást a fordulómanőver során. A fordulás irányát, valamint a következő haladási nyomot ki kell választani a kijelzőn, a többit intézi a kormányzási rendszer. GPS PILOT FLEX A GPS PILOT a hidraulikus vezérlésen túl automatikus kormányzással is használható GPS PILOT FLEX. A kormányzással kimagasló pontosságot érhetünk el. A GPS PILOT FLEX egyik legnagyobb előnye a sokoldalú alkalmazhatósága. Beavatkozás nélküli hidraulika A kormányzási rendszer gyors váltása különböző gépek között Az elektronikus kormányzást a terminál és a navigáció kormányzási parancsai működtetik a kormányzási tengelyeken, így irányítja a gépet

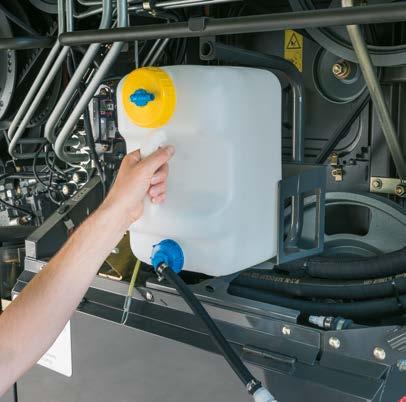

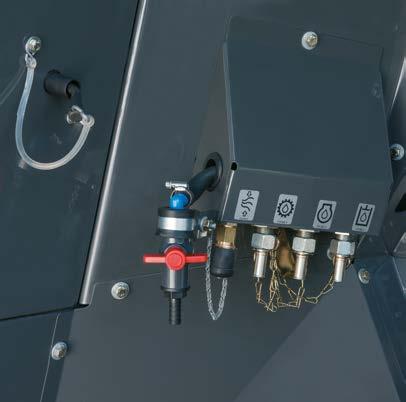

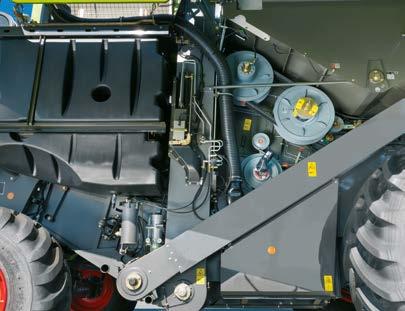

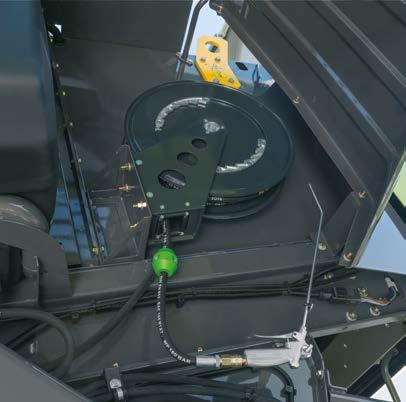

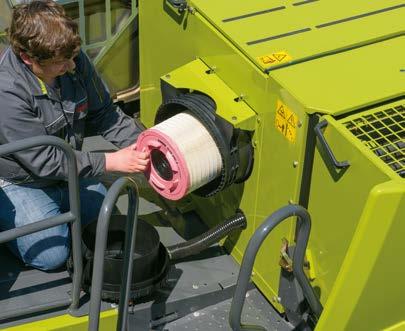

41 Új ÚJ: Egyszerű karbantartás Karbantartás Karbantartás: kevés ráfordítással Központi zsírzóberendezés Karbantartás tekintetében a LEXION mindenkit lenyűgöz. A karbantartási intervallumok hosszabbak, a hidraulikaolaj csere intervalluma 1000 üzemóra. Továbbá a karbantartási munkák mivel a karbantartási pontok egyszerűen és könnyen hozzáférhetők gyorsan, könnyűszerrel elvégezhetők. Egészben felfelé nyitható hűtőtető az egyszerű tisztításért és DYNAMIC COOLING A motortérhez és más karbantartási pontokhoz könnyű hozzáférni a kihajtható és leakasztható létra segítségével Csukható hűtőfedél Légkompresszor tömlővel és fuvatópisztollyal a kényelmes tisztításért Zsírzótömb könnyen elérhető zsírzópontokkal Tárolóbox pl. a szerszámosládának Egyedülálló oldalburkolat-kialakítás (alumíniumszendvicsszerkezet) a még könnyebb hozzáférésért Szükség szerint a központi zsírzóberendezés minden zsírzópontot automatikusan ellát. A zsírzópontokat és kenési intervallumokat elég egyszer beállítani. A manuális, egyenkénti zsírzással ellentétben így a kenőanyag egy központi tartályból jut a zsírzópontokhoz. Előnyei: Minden zsírzópont biztonságos és szabályozott kenése mozgás közben A csapok és csapágyak élettartamának növelése Költségtakarékos a kevesebb kenőanyag-felhasználás miatt, és jobb kopásállóság Karbantartási idő csökkentése ÚJ: Komfort csomag a karbantartáshoz A napi karbantartási munkáknak praktikusnak és kényelmesnek kell lenniük. Az új karbantartási komfort csomag tartalmaz néhány okos megoldást a műveletekhez. 15 liter kapacitású víztartály külön elzáró csappal kézmosáshoz oldalt a szerszámos rekesznél, kiszedhető újratöltéshez Nagy nyomású levegő kivezetés 15 méteres tömlővel és beépített automatikával a tömlő feltekeréséhez Tartó a zsírzónak a szerszámosrekeszben Szervizpont az olaj elvezetésére közvetlenül a szerszámosrekesz mellett 80 81

42 Mert ott vagyunk CLAAS szerviz és alkatrész CLAAS Szerviz és alkatrész Számolunk igényeivel Soha ne felejtse el: ha bármire szüksége van, mi ott vagyunk. Mindenhol. Gyorsan. Megbízhatóan. Szükség esetén a nap 24 órájában. Precíz megoldásokkal, amikre gépének és gazdaságának szüksége van. Mert ott vagyunk. ORIGINAL alkatrészek és kiegészítők Az Ön gazdaságához: CLAAS FARM PARTS A CLAAS FARM PARTS minden metőgazdasági alkalmazáshoz kiterjedt piac- és területeket átívelő alkatrészprogramot kínál az Ön gazdaságához. Mert ott vagyunk. Mindig a legújabb ismeretekkel Tervezhető biztonság Szervizszolgáltatásaink segítenek a gép munkabiztonságát növelni, a kiesési kockázatot minimalizálni és fix költségeket kalkulálni. A CLAAS MAXI CARE tervezhető biztonságot nyújt Önnek és gépének. Hammból az egész világba Problémamegoldás távdiagnosztikával: CLAAS TELEMATICS A CLAAS TELEMATICS rendszer két fontos előnyt biztosít Önnek: gyors segítséget a CLAAS termékekre specializálódott szerviz szakembertől, illetve gazdaságosabb működést a vezetéknélküli kapcsolatnak köszönhetően. A helyszínen tudjuk megoldani a problémáit akár úgy, hogy nem is lát minket. Speciálisan az Ön gépére szabva: pontos alkatrészek, értékálló erőforrások, támogató kiegészítők. Használja ki kiterjedt termékkínálatunkat, amellyel Önnek megoldást nyújtunk, hogy gépének üzembiztosságát akár 100%-osra emelje. Mert ott vagyunk. A CLAAS értékesítési partnerek világszerte az egyik legütőképesebb csapatát jelentik a mezőgazdasági technológiában. A mérnökök magasan képzettek és szakmailag rendelkeznek a szükséges specifikus- és diagnosztikai ismeretekkel. A CLAAS szerviz magas színvonalú munkájával áll az Ön rendelkezésére, az Ön elvárásainak megfelelő kompetenciákkal és szaktudással. Mert ott vagyunk. Központi alkatrészraktárunk számos eredeti CLAAS alkatrészt szállít a világ minden tájára, gyorsan és megbízhatóan. A CLAAS partnerhálózat garantálja Önöknek is, hogy rövid időn belül a rendeltetési helyükre szállítja azokat, bárhol is tartózkodik Ön éppen. Németországban, a CAAS alkatrész logisztikai központjában Hammban különböző alkatrész áll rendelkezésre több mint m 2 területen

43 A LEXION 600 részletekben Műszaki adatok 1 GPS PILOT 2 Kényelmes vezetőfülke 3 CEBIS 4 Behajtható rendválasztó 5 LASER PILOT 6 Többfunkciós csatlakozó 7 VARIO vágóasztal 8 Hidrosztatikus motollahajtás 9 AUTO CONTOUR 10 Mercedes-Benz motorok minden LEXION 600 modellhez, DYNAMIC COOLING a LEXION 670 és 660 modellekhez 11 MULTIFINGER SEPARATION SYSTEM (MSS) 12 Nagy teljesítményű rázóláda 13 APS-cséplőszerkezet 14 PROFI CAM 15 Radiális törekoszlató automatikus terítésiirányszabályozással 16 SPECIAL CUT szecskázó 17 Pelyvadobó ventilátor 18 Összkerékhajtás 19 3D-tisztítórendszer 20 Gyűjtőasztal 21 Abroncsok / TERRA TRAC 22 Turbinaventilátor 84 85

44 Az új LEXION LEXION 670/ 670 TERRA TRAC/ 670 MONTANA 660 / 660 TERRA TRAC / 630 MONTANA Cséplőrendszer APS-cséplőrendszer MULTICROP kosár Cséplődob szélessége mm Cséplődob átmérője mm Cséplődob fordulatszáma dobfordulat-csökkentő nélkül ford. / perc Cséplődob fordulatszáma dobfordulat-csökkentővel ford. / perc Verőléces cséplődob Zárt verőléces cséplődob 7/18-as cséplőkosár Cséplőkosár átfogási szöge Fok Cséplőkosár felülete m 2 1,26 1,26 1,26 1,06 1,06 Elektrohidraulikus kosárállítás túlterhelésvédelemmel Szinkronban forgó gyorsító és utóverődob Cséplődobvariátor-feszítő automatika Kőgyűjtő vályú Rizses cséplőszerkezet Másodlagos leválasztás Szalmarázóládák száma Száma Szalmarázóládák hossza m Szalmarázók felülete m 2 7,48 7,48 7,48 6,25 6,25 Leválasztási felület m 2 9,85 9,85 9,85 8,23 8,23 MULTIFINGER SEPARATION SYSTEM Tisztítás Műanyag előkészítőasztal (osztott, kihúzható) Ventilátor Turbina, 6 rekeszes Turbina, 6 rekeszes Turbina, 6 rekeszes Turbina, 4 rekeszes Elektromos szelelőállítás Kettős tisztítószéllel átfújt ejtőlépcső Osztott, ellenmozgó rostaszekrények 3D-tisztítás Rostafelület m 2 5,8 5,8 5,8 4,8 4,8 Elektromos rostaállítás Kalászvisszahordás a gyorsítódobhoz Menet közbeni kalászvisszahordás-ellenőrzés a vezetőfülkéből Kalászvisszahordás kijelzése a CEBIS-en GRAINMETER Magtartály Térfogat (ANSI/ASAE S312.2 szerint) l (TERRA TRAC)/ 11000/ (MONTANA) 10000/ / Turbina, 4 rekeszes / 9000 Ürítőcsiga kihajtásának szöge Fok Ürítési teljesítmény l/s 110 ( 130) 110 ( 130) ( 110) 80 ( 110) QUANTIMETER hozammérő rendszer Automatikus lánckenés a magtartály ürítésekor LEXION 670/ 670 TERRA TRAC/ 670 MONTANA 660 / 660 TERRA TRAC / 630 MONTANA Szecskázó SPECIAL CUT szecskázó, 88 késsel SPECIAL CUT szecskázó, 72 késsel STANDARD CUT szecskázó, 64 késsel STANDARD CUT szecskázó, 52 késsel Törekterítő Hidraulikus átállítás a vezetőfülkéből (közút, rend, aprítás) Ellenkésfésű és súrlódóelemek hidraulikus állítása Pelyvaterítő Pelyvatovábbító törekterítővel Automatikus terítésiirány-szabályzás Járószerkezet Oldalirányú dőléskiegyenlítés 17%-ig (MONTANA) (MONTANA) Hosszirányú dőléskiegyenlítés 6%-ig (MONTANA) (MONTANA) TERRA TRAC gumihevederes járószerkezet hidropneumatikus (TERRA TRAC) (TERRA TRAC) rugózással POWER TRAC összkerékhajtás 2 fokozatú sebességváltó (MONTANA) (MONTANA) 30 km/órás haladási sebesség (MONTANA) Autóvezetéshez hasonló kezelési élmény (MONTANA) Motor Gyártó Mercedes-Benz Mercedes-Benz Mercedes-Benz Mercedes-Benz Mercedes-Benz Típus OM 470 LA OM 470 LA OM 936 LA OM 936 LA OM 936 LA Hengerek száma / lökettérfogata (db/l) R 6/10,7 R 6/10,7 R 6/7,7 R 6/7,7 R 6/7,7 Vezérlés elektronikus elektronikus elektronikus elektronikus elektronikus Maximális teljesítmény (ECE R 120) kw/le 320/ / / / /313 Stage IV (Tier 4i) kipufogógáz-szabvány Fajlagos fogyasztásmérés Üzemanyagtartály térfogata l Síkrendszerű hűtőkosár-elszívás DYNAMIC COOLING Elektronika CEBIS TELEMATICS (professzionális, haladó, alap) Folyamatszervezés Hozamtérképezés CRUISE PILOT GPS PILOT, LASER PILOT, AUTO PILOT AUTO CLEANING, AUTO SLOPE AUTO CROP FLOW GRAIN QUALITY CAMERA Tömegek (felszereltségtől függően) adapter, szecskázó és törekterítő nélkül, kg tele üzemanyagtankkal 620 LEXION 670/670 MONTANA Első híd gumiabroncsozása /630 MONTANA Abroncsméret ø Osztály Külső szélesség 900/60 R 32 m 1,95 3,90 3,90 3,90 3,62 3,62 IF800/70 R 32 MI m 1,95 3,78/ 3,78 3,78 3,49 3,49 3,80 800/70 R 32 CHO m 1,95 3,78/ 3,78 3,78 3,49/ 3,49 800/70 R 32 m 1,95 3,78 3,78 3,78 3,49 3,49 710/75 R 34 MI m 1,95 3,65/ 3,65 3,65 3,37/ 3,37 IF680/85 R 32 MI m 1,95 3,70 3,70 3,70 3,22/ 3,29 3,22 680/85 R 32 m 1,95 3,50/ 3,60 3,70 3,70 3,22/ 3, ,22 800/65 R 32 m 1,85 3,86/ 3,86 3,86 3,58/ 3,58 650/75 R 32 m 1,85 3,49 3,49 3,49 3,20 3,20 30,5 L R 32 m 1,85 3,49 3,49 TERRA TRAC 635 mm m 3,49 3,49 TERRA TRAC 735 mm m 3,79 3,79 TERRA TRAC 890 mm m 3,99 3,99 LEXION MONTANA Hátsó híd gumiabroncsozása MONTANA Abroncsméret ø Osztály Külső szélesség 600/65 R 28 IMP m 1,50 3,80 3,80 3,80 3,80 3,49 3,49 VF 620/70 R 26 m 1,50 3,49 3,49 VF520/75 R 26 MI m 1,50 3,49 3,49 3,49 3,22 3,22 500/85 R 24 IMP m 1,50 3,49 3,49 3,49 3,22 3,49 3,22 600/ IMP m 1,35 3,80 3,80 1 3,80 3,80 3,49 3,49 1 3,49 500/70 R 24 IMP m 1,35 3,49 3,49 3,49 3,49 3,22 3,49 3,22 1 Gép magassága 4 m felett Nagyobb magasság és szélesség a kényelmes ürítésért 8813 mm / 28,91 ft (4XL) 8479 mm / 27,82 ft (3XL) 7902 mm / 25,93 ft. (XXL) 7342 mm / 24,09 ft (XL) 6838 mm / 22,43 ft (hosszú) 4148 mm / 13,61 ft 4365 mm / 14,32 ft 4510 mm / 14,80 ft 4655 mm / 15,27 ft 4805 mm / 15,76 ft 620 VARIO 560 (5,56 m / 18,25 ft.) VARIO 620 (6,17 m / 20,25 ft) VARIO 680 (6,78 m / 22,25 ft.) VARIO 770 (7,69 m / 25,25 ft.) VARIO 930 (9,22 m / 30,25 ft.) A CLAAS a gyakorlat követelményeinek kielégítésére termékeit folyamatosan továbbfejleszti. A változtatás jogát fenntartjuk, a képek csak tájékoztató jellegűek és esetleg a széria felszerelésbe nem tartozó különleges tételeket is tartalmazhatnak. Ez a prospektus az egész világon történő használatra készült. A pontos specifikációkkal és az árlistával kapcsolatban kérjük forduljanak az Axiál Kft-hez (tel:79/ ), hazai CLAAS márkakereskedőjükhöz. A fotók készítésekor, a működési elvek szemléltetéséhez alkalmanként bizonyos védőberendezéseket eltávolítottunk. Az összes gépet az érvényes jogszabályoknak megfelelően szállítjuk. Minden motor műszaki adat az európai kipufogógáz norma szerinti: Stage. A Tier-norma elnevezés ebben a leírásban kizárólag információként szolgál, a jobb érthetőség kedvéért. Az engedélyhez olyan régiókban, ahol a szabályozás a Tier által került meghatározásra, nem használható Alapfelszereltség Opció Elérhető Nem áll rendelkezésre Alapfelszereltség Opció Elérhető Nem áll rendelkezésre Alapfelszereltség Opció Elérhető Nem áll rendelkezésre

45 Vágóasztalok Adapterek VARIO vágóasztalok VARIO , VARIO 1080, VARIO 930, VARIO 770, VARIO 680, VARIO 620, VARIO 560, VARIO 500 CERIO vágóasztal CERIO 930, CERIO 770, CERIO 680, CERIO 620, CERIO 560 Repcekészlet Minden hagyományos és VARIO vágóasztalhoz, de a CERIO vágóasztal esetében nem áll rendelkezésre Összecsukható adapterek C 540, C 450 SUNSPEED sorok száma 16, 12, 8 MAXFLEX MAXFLEX 930, MAXFLEX 770, MAXFLEX 620, MAXFLEX 560 MAXFLO MAXFLO 1050, MAXFLO 900 VARIO rizses vágóasztal HD verzióban rizses vágószerkezettel CERIO rizses vágóasztal HD verzióban rizses vágószerkezettel SWATH UP SWATH UP 450 Ferdefelhordó variátor (elektrohidraulikus) ford. / perc Fokozatmentes hajtásrendszer ford. / perc 332, 420 Aktív vágóasztal fék Hagyományos vágóasztalok Tényleges vágásszélesség Hajtásrendszer Behajtható rendválasztó Kasza behordócsiga távolság mm , manuálisan állítható Vágási frekvencia löket/perc 1218 Multifinger behordócsiga Hidraulikus visszaforgató berendezés Vágóasztal automatika CONTOUR AUTO CONTOUR Motollafordulatszám-szabályzás Motollamagasság-állítás Parkolópozíció Automatikus munkahelyzet Pótkasza Kalászemelő CERIO 930 (9,22 m), CERIO 770 (7,70 m), CERIO 680 (6,78 m), CERIO 620 (6,17 m), CERIO 560 (5,56 m) Egyoldali hajtómű Vágóasztalok VARIO vágóasztalok Tényleges vágásszélesség VARIO 1230 (12,27 m), VARIO 1080 (10,74 m) VARIO 930 (9,22 m), VARIO 770 (7,70 m), VARIO 680 (6,78 m), VARIO 620 (6,17 m), VARIO 560 (5,56 m), VARIO 500 (4,95 m) Hajtásrendszer Kétoldali szinkronhajtómű Egyoldali hajtómű Behajtható rendválasztó Kasza behordócsiga távolság mm , 700 mm fokozatmentes állítási lehetőség , 700 mm fokozatmentes állítási lehetőség kaszasín Osztott, kétoldali szinkronizált hajtás folyamatos Vágási frekvencia löket/perc Motolla- és csigacsapágyazás Középen csapágyazott motolla és behordócsiga Egytagú motolla- és csigakialakítás Behordócsiga átmérője Vágóasztal automatika CONTOUR AUTO CONTOUR Motollafordulatszám-szabályzás Motollamagasság-állítás Motolla vízszintes beállítása Asztalhelyzet Parkolópozíció Pótkasza Kalászemelő 1 Kizárólag LEXION 670 TERRA TRAC-hoz alapfelszereltség opció elérhető nem áll rendelkezésre alapfelszereltség Opció elérhető nem áll rendelkezésre
