2 A betakarítás egyszerű kell legyen. Az új LEXION Az Ön ideális kombájnja, amely önállóan arat. Most már Önnek is van egy. A LEXION. Fedezze fel, élje át és használja ki a CLAAS legújabb fejlesztésű kombájnját: az első kombájnsorozat, amely automatikus beállítja az optimális aratási feltételeket. És teszi ezt folyamatosan, gyakorlatilag a másodperc tört része alatt. A CEMOS AUTOMATIC az aktuális aratási körülményekhez igazodva módosítja a tisztítás és a másodlagos leválasztás beállítási értékeit. Ez az intelligens vezérlés garantálja a tiszta és minőségi gabonából maximális áteresztőképességet minimális üzemanyag-fogyasztás mellett. A kezelő feladata az automatikus működés aktiválása. Együtt használva a GPS PILOT automatikus kormányzással és a CRUISE PILOT menetszabályzó rendszerrel elmondható, hogy a LEXION az első olyan kombájn a világon, amely automatikusan arat. Beállítások helyett aratás. SIMA Innovation Award 2013 Aranyérem go.claas.com/newlexion 2 3

3 LEXION Tartalom Kényelmes vezetőfülke 6 CEBIS 10 Multifunkciós kezelőkar, CMOTION 12 EASY 14 CEMOS AUTOMATIC 16 CEMOS 20 Automatikus terményáram-ellenőrzés 22 CLAAS 4D-Tisztítás 24 TELEMATICS 26 Folyamatszervezés, hozamtérképezés, CRUISE PILOT 28 Automatikus kormányzási rendszer 30 Adapterek 32 Vágóasztalok 34 VARIO 1230 / 1050, Repcekészlet 36 VARIO 930 / 770, CERIO 930 / CONSPEED / CONSPEED LINEAR 12-, 8-soros 40 Vágóasztal automatika 42 Ferdefelhordó 44 Cséplőrendszer 46 APS HYBRID SYSTEM 48 Tisztítás 54 Magtartály, QUANTIMETER 56 GRAIN QUALITY CAMERA 58 Szalmakezelés 60 Szalmaszecskázó 62 Törekterítő 64 Terítési irány szabályozás 66 CLAAS POWER SYSTEMS 68 Motor 70 DYNAMIC COOLING 72 MONTANA 74 TERRA TRAC 76 4 csuklópontos hátsó híd 80 Abroncstechnológia, hajtómű 82 POWER TRAC, központi zsírzás, karbantartás 84 CLAAS Szerviz és alkatrész 86 A műszaki megoldások részletezve 88 Érvek 90 Műszaki adatok

4 Lekötelezi a kezelőt. Vezetőfülke. Kényelmes vezetőfülke Több segítség a gépkezelő számára. Így nyújt a LEXION még többet a betakarítás során, akár egy hosszú munkanapon. 6 7

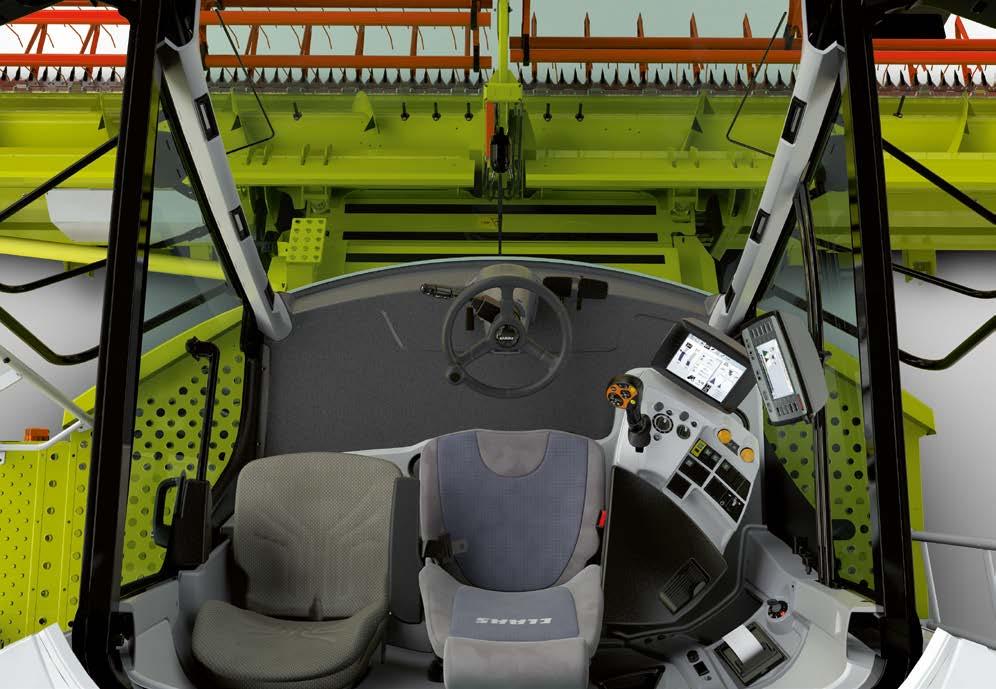

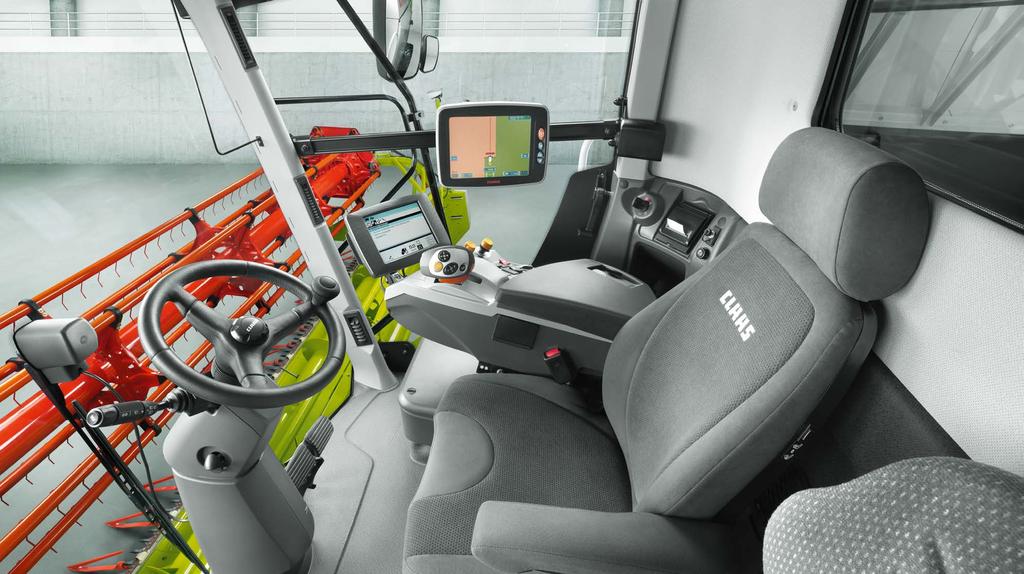

5 Még több hely, nagyobb kényelem. Nagyobb teljesítmény a gépkezelőtől is. Kényelmes vezetőfülke További információk az alábbi weboldal alatt: lexion700.claas.com A megfelelő munkakörülményekért. A LEXION a kezelőnek még nagyobb mozgásteret, kilátást és tökéletes panorámaképet nyújt. Kellemes klíma, alacsony zajszint és egy három pontban állítható kormányoszlop biztosítja az első osztályú munkakörülményeket. Csillapít, támaszt, szellőztet, melegít: a prémium ülés. Az ülés mind dinamikájában, mind funkcióiban tökéletesen támogatja a kezelő kényelmét. A hőfokszabályzó az optimális szellőzésről és az izzadtság elvezetéséről gondoskodik, anélkül, hogy a kezelő huzatot kapna. A légrugózás automatikus magasságállítással önállóan igazodik a kezelő súlyához és 40%-kal csillapítja a rezgéseket. Pneumatikus, kettős csigolyavédelem ad tökéletes tartást a hátnak. Az ülésfűtés automata hőfokszabályzóval működik. A bőrülés ugyanúgy légrugós, fűthető és szellőző. Teljes értékű: pótülés beépített hűtőrekesszel. Balról az ajtóba épített karfa Csukható háttámla, mint "reggelizőasztal" Nagyobb, 43 l térfogatú hűtőrekesz és italtartó Számos további tárolórekesz Nappali világosság, amikor csak szeretné. A világításrendszer a teljes munkaterület megfelelő megvilágításáról gondoskodik még a legnagyobb sötétségben is. Az intelligens világításrendszer tökéletesíti a gépet. H9 illetve Xenon-fényszórók gondoskodnak a nappali világításról az éjszakában. Max. 10 munkalámpa Összecsukható adapterek világítása Oldalsó világítás, tarlómegvilágítás, kormányzott hidat megvilágító fényszórók Magtartályürítés automatikus megvilágítása Automatikus tolató fényszórók Tisztítás, magtartály és kalászvisszahordás megvilágítása Oldalburkolatok alatti fényszórók Mozgatható munkalámpák 3 fokozatban állítható kormányoszlop. Pótülésbe épített hűtőrekesz A kezelőterminál tisztán tagolt képernyőjén magától értetődő ábrák segítségével juthatunk a megfelelő információhoz. A lámpák konfigurálása a CEBIS által gyorsan elvégezhető. 8 9

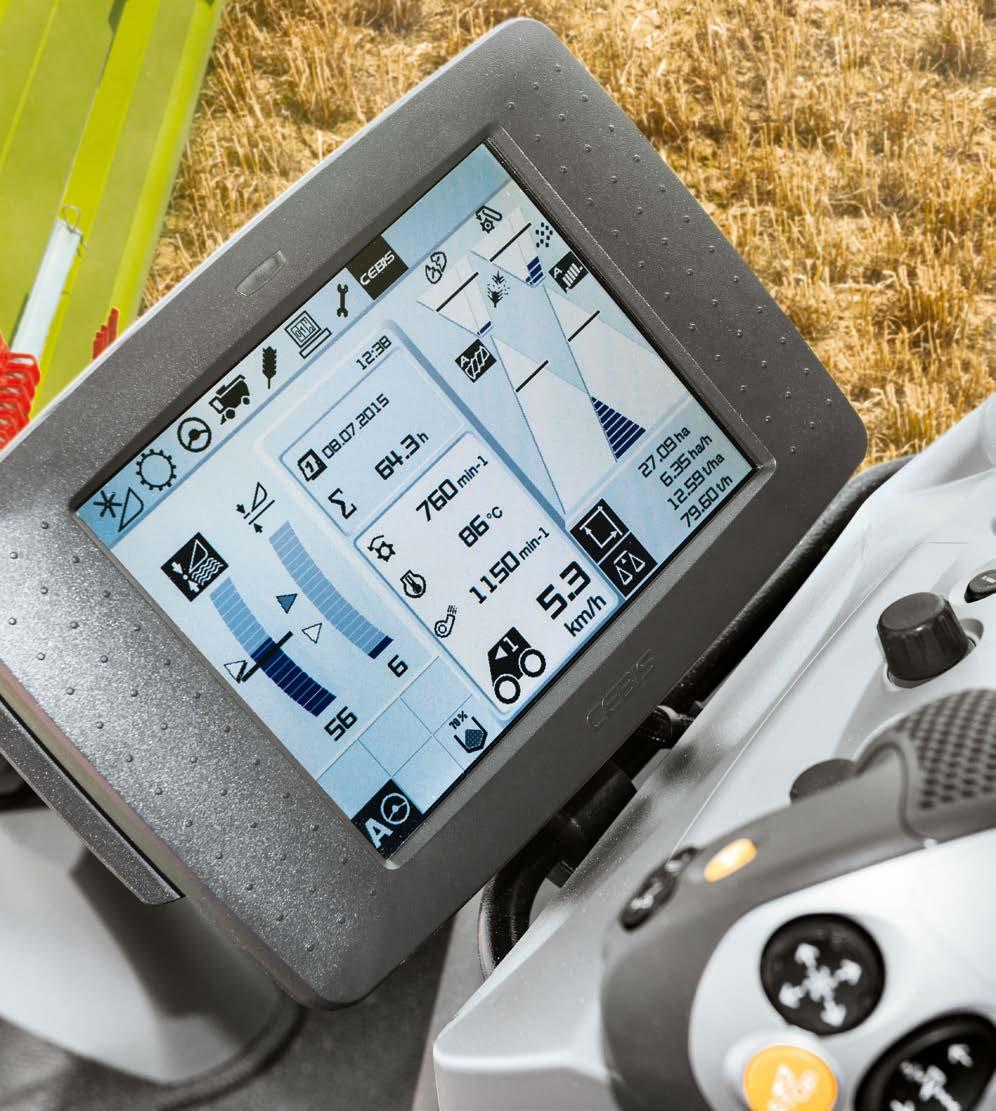

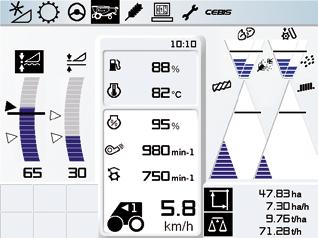

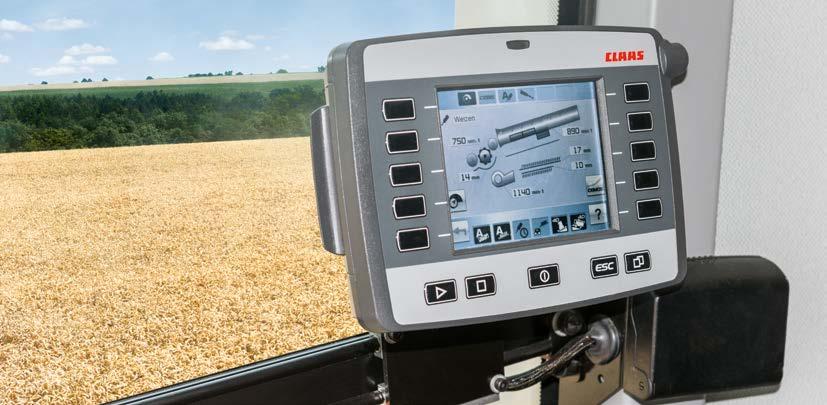

6 Jobb rálátás, több kontroll. CEBIS Hogy a vezető mindig képben legyen. Áttekinthető, egyszerű és gyors kezelés. Információ, rögzítés, működtetés és felügyelet: ezek a CEBIS, az elektronikus fedélzeti rendszer feladatai. Ezen adatok egy menüstruktúrában jelennek meg, világosan, logikusan tagolva. Egy rövid pillantással a CEBIS-re áttekinthetjük a képernyőn az aktuális feladatokat és állapotokat: a színes kijelzőn minden lényeges információ áttekinthetően megjelenik a közúti haladáskor vagy az aratás alatt. Riasztójelzést búgó hangként, továbbá szimbólum és szöveg formájában jelenít meg a képernyőn. Szembetűnő adatok 21 cm képátlóban. A 8,4"-es CEBIS képernyőt könnyedén a tökéletes látószögbe helyezheti. Egy gömbfej segítségével a monitort a kezelő igényeinek megfelelően rugalmasan állíthatja: dönthető előre-hátra, jobbra-balra. Az alapvető gépbeállításokat munkamódban CEBIS kezelőkapcsolóval végezheti el (B) Egy kiegészítő HOTKEY kapcsoló lehetővé teszi további funkciók gyors vezérlését (E) A kezelőkapcsoló helyzete a CEBIS-en megjelenik (H) A menüben lépdelés, illetve az értékek változtatása a CEBIS forgókapcsoló illetve a HOTKEY "forró billentyű" kapcsolóval történik (A/D) Egy ún. Compact Flash Card segítségével könnyen kinyerhetők az adatok A DIRECT ACCESS gomb segítségével az utoljára beállított menü közvetlenül előhívható. Ezen kívül a kamera által mutatott kép a gyors hozzáférés által követhető A kezelőpulton minden egyértelmű. A vezetőüléssel összekapcsolva, a funkciók tökéletesen illeszkednek egymáshoz. Kapcsolók: A Menüválasztó forgókapcsoló B CEBIS közvetlen menü forgókapcsoló C Esc kilépés D HOTKEY forgókapcsoló E HOTKEY közvetlen menü forgókapcsoló F Információ billentyű G DIRECT ACCESS gomb H CEBIS képernyő I Adapter kapcsoló BE/KI J Cséplőszerkezet kapcsoló BE/KI K Adapter visszaforgatás L Repcekasza BE/KI M Keresztirányú vágóasztal dőlés / értékek változtatása HOTKEY menüben/ VARIO vágóasztal hossz állítás N Sebességi fokozat kapcsoló O Kézifék P LASER PILOT előválasztó bal/jobb Q Összkerékhajtás R Motorfordulatszám (3 fokozat) S Magtartály fedél nyitása T CMOTION multifunkciós menetkar CEBIS a közúton. 1 Menüsor 2 Haladási sebesség és fordulatszám 3 Üzemóra 4 Üzemanyagtartály- és hőmérséklet kijelző, valamint dízel részecskeszűrő telítettség jelző (DPF) CEBIS a szántóföldön. 5 Áteresztőképesség figyelése 6 Területmérés/hozammérés 7 Menetinformációk (akár 40 szabadon választható adat) 8 Jelzőablak (hiba / információ) 9 Vágóasztal pozíció (AUTO CONTOUR / vágási magasság) 10 Kalászvisszahordás ellenőrzése (térfogat / minőség), GRAIN QUALITY CAMERA (törött mag / egyéb részek) CEBIS kezelőgombok és HOTKEY kiegészítő kapcsoló További információk az alábbi weboldal alatt: lexion700.claas.com 10 11

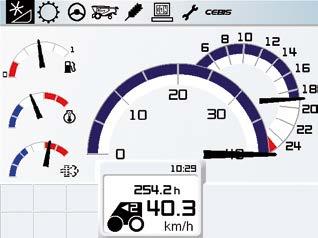

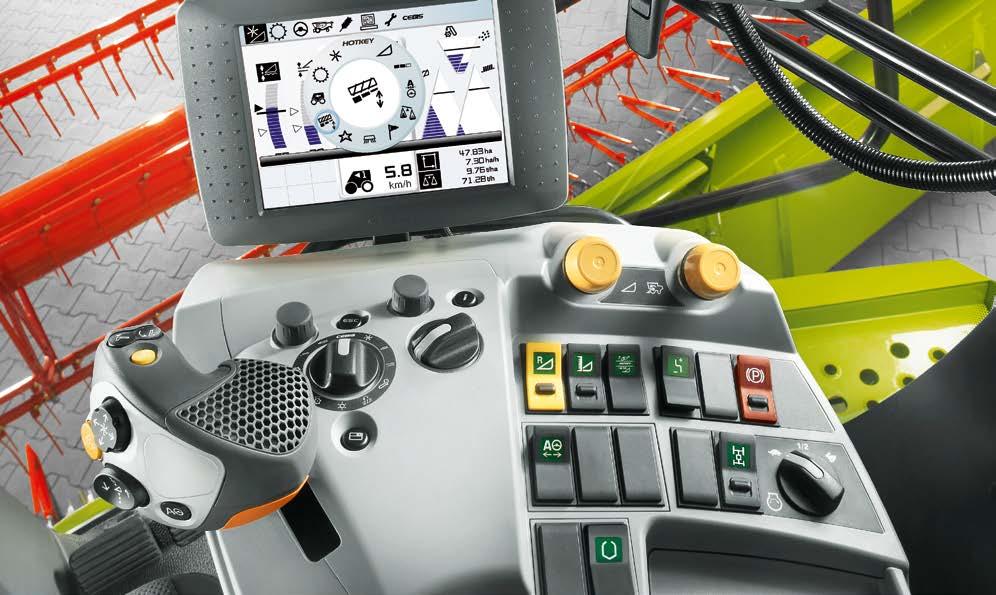

7 Több minden szem előtt van és több funkció kéznél. CEBIS Multifunkciós kar CMOTION Átfogó információk. A CEBIS egyszerű kezelésével számos gépinformáció lehívható és kinyomtatható, továbbá a teljes vezérlés és felügyelet megvalósítható. Automatikus terménybeállítás CRUISE PILOT - automatikus menetszabályzás GPS PILOT, LASER PILOT, AUTO PILOT automatikus kormányzás Vágóasztal automatika QUANTIMETER hozammérés / nedvességmérés GRAINMETER, Magtartalommérés a kalászvisszahordásban Területszámláló Fajlagos fogyasztásmérés Hozamtérkép - terménykönyv Teljesítményadatok - Üzemanyagszint jelző / hatótávolság / magtartály telítettség Feladatkezelő Karbantartási intervallum / karbantartási munkák kijelzése Fedélzeti jelek, hibalisták, hibaüzenetek Fordulatszám-felügyelet / ékszíjak csúszásának jelzése (pl. cséplődob) CMOTION. Egy kar a még nagyobb kényelemért. A LEXION-ban a jobb oldali kartámaszba került beépítésre a multifunkciós kar a maximális vezetési- és kezelési kényelemért. A CMOTION kar külön a jobb kéz kényelmére készült. A három ujjas kezelőrendszer lehetővé teszi több kezelőelem személyre szabott kezelését anélkül, hogy ezért külön át kellene nyúlni. 1 Ürítőcsiga kihajtás 2 Ürítőcsiga becsukás 3 Magtartály ürítés BE / KI 4 Vágóasztal leállítás 5 Motolla működtetése 6 Adapterek emelése / süllyesztése 7 AUTO PILOT (kormányzás, CRUISE PILOT, CEMOS, CEMOS AUTOMATIC) Egy további billenőkapcsolót (8) találunk a többfunkciós kezelőkar mögött. Ezen kapcsolóval manuálisan szabályozhatjuk a vágóasztal dőlésszögét, a HOTKEY menü értékeit illetve a VARIO vágóasztalok beállításait. BUSINESS csomag az Ön LEXION 780, 770 és 760-jának: TELEMATICS,hozamtérképezés,terménykönyv, fajlagos fogyasztásmérés. Részletes információkat talál a 91. oldalon. A választás az Öné: multifunkciós vagy CMOTION kezelőkar. Billenőkapcsoló (8) három választási lehetőséggel 12 13

8 EASY. Egyszerűen többet kihozni. EASY Efficient Agriculture Systems by CLAAS A név maga a program. A CLAAS az elektronikus rendszereket egy név alatt foglalta össze: EASY. EASY jelentése Hatékony Agrárgazdálkodási Rendszerek, betartja amit ígér: A gép beállítása a kormányzástól kezdve a szoftverekig az EASY-vel igen egyszerűvé válik. A rendszerek tökéletesen egymáshoz illeszthetők, a legtöbbet tudja kihozni a gépből, és ezáltal a vállalkozásából is

9 Világújdonság: CEMOS AUTOMATIC. CEMOS AUTOMATIC Mindent egy pillanat alatt. Egy kombájn kezelése meglehetősen összetett feladat. A betakarítás eredményességét a motollától kezdve a szecskázóig közel 50 paraméter befolyásolja. A kezelő közel egy tucatot tud folyamatosan figyelni, értékelni illetve változtatni. A gépben rejlő lehetőségek teljes mértékű kiaknázásához az összes paraméter egyidejű figyelése szükséges: Erre csak a CEMOS AUTOMATIC képes. CEMOS és CEMOS AUTOMATIC. Ennek következtében a gép automatikusan beállítja a következő egységeket: Rotorfordulatszám (Másodlagos leválasztás) Rotortakaró lemezek állítása (Másodlagos leválasztás) Tisztító ventilátor fordulatszám (Tisztítás) Felsőrosta nyitása (Tisztítás) Alsó rosta nyitása (Tisztítás) A LEXION-nal a CLAAS egy automatikus arató kombájnt kínál. Erről a CEMOS AUTOMATIC mellett GPS PILOT automatikus kormányzás és CRUISE PILOT menetsebesség szabályzó rendszerek kombinációja gondoskodik. A LEXION elkötelezettje a betakarítási folyamatok magas szintű észszerűsítésének és egyszerűsítésének.ebben az egyedülálló rendszerben több, mint 75 év kombájngyártási tapasztalata fonódik össze. Ezzel a know-how-al találkozik a kezelő a kombájn fedélzetén. Az első lépés a CEMOS bevezetésével egy párbeszéd-alapú rendszer bevezetésével történt, ahol a kezelő határozza meg a helyes beállítási értékeket.(20/21 oldal) A második lépésben már a CEMOS AUTOMATIC önállóan végzi el az optimális beállításokat: folyamatosan, függetlenül és automatikusan. Beállítások helyett aratás. A CEMOS AUTOMATIC a másodlagos leválasztás és a tisztítás paramétereit folyamatosan az aratási körülményekhez igazítja. Ezáltal lehetőség nyílik a maximális áteresztő képesség és alacsony üzemanyag fogyasztás mellett kiváló minőségű és tisztaságú gabona előállítására. A kezelő saját maga aktiválja az automata funkciókat. CEBIS MOBILE gondoskodik az adatok megjelenítéséről. A CEMOS AUTOMATIC bemutatása a CEBIS MOBILE-on keresztül történt. A kijelzőn áttekintés nyílik az össze egységre, így a kezelő folyamatosan szemmel tarthatja az automatikus beállításokat. Új: Még több a CEMOS AUTOMATIC-ról. Két további növény, a kukorica és a szója valamint az utolsó termény tapasztalataival a CEMOS és a CEMOS AUTOMATIC tovább lett optimalizálva.a CEBIS AUTOMATIC működtetése most közvetlenül a gép CEBIS-ében elvégezhető. Működési logika és a menü navigáció megegyezik a gép összes többi funkciójával. További információk az alábbi weboldal alatt: lexion700.claas.com Egyszerűen aktiválható a CMOTION vagy a többfunkciós kezelőkaron található AUTO PILOT gomb benyomásával CEMOS AUTOMATIC. SIMA Innovation Award aranyérem 16 17

10 Még több adatpontosítás másodpercenként. CEMOS AUTOMATIC. CEMOS AUTOMATIC A működési elv. Egyszerű, de rendkívül hatékony: miután a szántóföldön elkezdődik a munka, a CEMOS AUTOMATIC megkezdi az alapértékek betöltését, és rövid idő alatt beállítja a rendszer megfelelő paramétereit. Figyelembe véve a nap folyamán változó betakarítási körülményeket, képes a megfelelő paramétereket folyamatosan vizsgálni és a beállításokat ezekhez igazítani. Így a CEMOS AUTOMATIC által biztosított a folyamatos utánállítás, melyet a kezelő manuálisan talán nem is tudna elvégezni. Függetlenség a kezelő számára. A CEMOS AUTOMATIC programnak az alapja a CEMOS szoftver. Így a kezelő bármikor képes beavatkozni a rendszerbe és párbeszédek útján megtalálni a megfelelő beállítást. Mindezek mellett a CEMOS AUTOMATIC továbbra is aktív marad. Továbbá bármikor lehetséges az automata funkció be- és kikapcsolása. Ráadásul a CEMOS AUTOMATIC külön-külön is képes kezelni a másodlagos leválasztás illetve a tisztítás paramétereit. 4 különböző optimalizálási mód. A kezelő 4 különböző optimalizálási mód közül választhat: Maximális áteresztő képesség Minimális üzemanyag igény / szalmaminőség Kimagasló cséplési minőség Kiegyenlített arányok A kezelő a CEMOS AUTOMATIC aktiválása előtt pontosan meg tudja adni, ezáltal az elvárt eredmény szerinti stratégia folyamatosan ellenőrizhető. Az optimális teljesítmény elérésének érdekében a CEMOS AUTOMATIC ezen adatok függvényében szabályozza a másodlagos leválasztás és tisztítás beállításait. Ezen túlmenően természetesen fennáll annak a lehetősége, hogy a másodlagos leválasztás és tisztítás a CEBIS-ben kézzel is beállítható. Ilyen esetekben a CEMOS AUTOMATIC ideiglenesen kikapcsol. A CMOTION / többfunkciós kezelőkaron lévő AUTO PILOT gomb megnyomásával a CEMOS AUTOMATIC ismételten aktiválódik

11 Több párbeszéd. CEMOS. CEMOS Mit szeretne javítani? Kérem várjon, amíg a gép az új beállításokkal egyenletesen dolgozik! Anyagáram / Tarlókép Veszteségek Áteresztőképesség növelése Kalászvisszahordó Szemminőség Kiválasztható optimalizálási célok Veszteségek a rotornál Kezelő és eredményesség. Bevetésen a CEMOS. A CEMOS a kezelő legmegbízhatóbb partnere. Motiválja a kezelőt a gép teljesítményének optimalizálására az aktuális helyzetnek megfelelő beállítások segítségével. Növeli a kezelő biztonságérzetét, és segíti a megfelelő kezelési gyakorlat elsajátítását, a folyamatos tanulást. A CEMOS tudja, mit kell tenni. A CLAAS elektronikus gépbeállítás optimalizáló rendszere, a CEMOS teljesíti azt a kívánságot, hogy a kezelőnek legyen egy olyan segítsége, aki minden pillanatban pontosan megtalálja a kombájn legjobb beállításait teljesítmény, minőség, biztonság és hatékonyság tekintetében. A terménykönyvben található CLAAS alapadatok szinte minden betakarítási körülményre használható átlagadatokat kínálnak, mégis megmarad a lehetőség a beállítások egyedi optimalizálására is. A CEMOS segít ezt az előnyt következetesen kihasználni. Az áteresztés megváltoztatására tett beállítási javaslatok a CEMOS színes kijelzőjén megtekinthetők: zöld = pozitív változás, piros = negatív változás. A menü felépítése: 1 Áteresztett mennyiség 2 Magok aránya 3 Másodlagos leválasztás ellenőrzés 4 Tisztítás ellenőrzés 5 Helyzet kijelzés 6 Átfogó segítség 7 Menü kilépés A gyakorlatban bizonyított és elismert. A CEMOS kiállta a gyakorlati próbát. Ügyfeleink visszajelzése alapján az áteresztési teljesítmény többszörösen nagyobb. A már eddig ismert előnyeihez tartozik a CEMOS-szal való folyamatos kommunikálásból adódó önképzés a kezelők számára. A működési elv a párbeszéd. A kezelést segítő rendszer egy külső terminálon (CEBIS MOBILE) fut. A CEMOS párbeszédes formában segíti a kezelőt az optimális beállítások megtalálásában. Az optimalizálás három lépcsőben történik: 1 A kezelő beállítási ajánlatot kér (pl. a veszteségek csökkentésére) 2 A CEMOS felkínál egy logikus beállítási lehetőséget 3 A kezelő vagy elfogadja, vagy elutasítja a felkínált beállítási lehetőséget A 2. és 3. lépés addig ismétlődik, amíg a kezelő megelégszik a felkínált lehetőséggel illetve a CEMOS már nem kínál fel továbbiakat. A gép beállításainak változtatását a CEMOS végzi el (pl. a szelelőturbina fordulatszámának beállítását), de a kezelőnek el kell fogadnia a felkínált beállítási lehetőséget. A kezelő jóváhagyása nélkül automatikus beállítás módosítás soha nem történik. A CEMOS szinte minden párbeszéd során felajánlja a segítség funkcióját. Amikor a gépet kézi beállítással használja, a CEMOS a monitoron megjeleníti a beállítási eseményt. A 2009-es Agritechnika legmagasabb kitüntetését, a DLG aranyérmet a CEMOS rendszer kapta. További információk az alábbi weboldal alatt: lexion700.claas.com 20 21

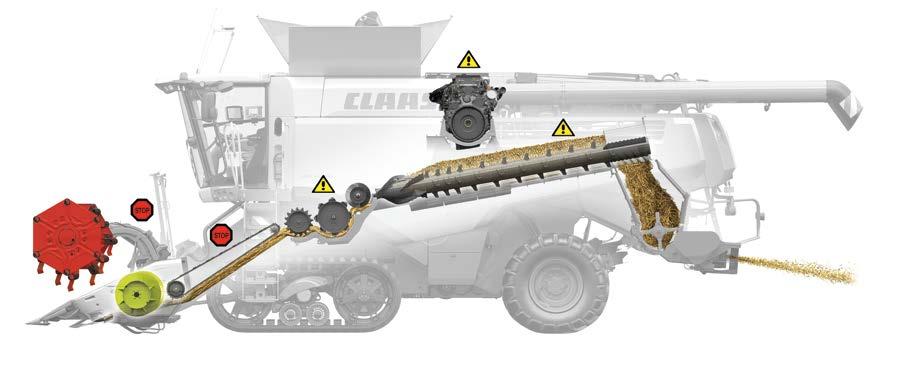

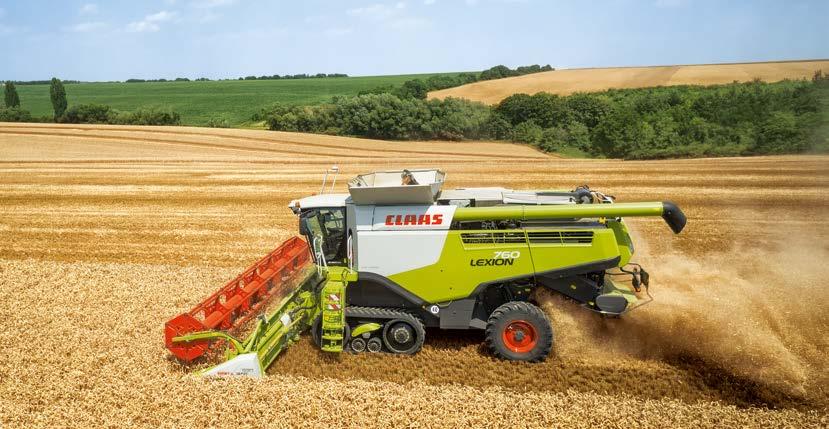

12 Még több biztonság. Automatikus anyagáram ellenőrzés. Automatikus terményáram-ellenőrzés A kockázatot szem előtt tartani. Gyorsan cselekedni. A betakarítási körülményekhez illesztve. A teljesítményhatáron haladni. Mit tehetünk, hogy az aratás biztonságosabb legyen? Az extrém aratási körülményeknél a vezetőnek teljes koncentrációval kell dolgoznia, hogy a gép hibamentes működtetését tudja garantálni. Gyakran csak kevés nap áll rendelkezésre, hogy a gabonát optimális minőségben be lehessen takarítani és akkor minden egyes perc számít. Korán felismerni. Ahhoz, hogy a kritikus csúcsterheléseket korán felismerjük, a gép következő egységeit kell ellenőriznünk: APS cséplőszerkezet ROTO PLUS Rotorok és másodlagos leválasztás Motor Egy előre beállított határérték túllépése a következő lépéseket automatikusan kiváltja: Vágóasztalfék aktiválódik Behordó gépegység és az adapter kikapcsolódik Tempomat vagy CRUISE PILOT: A sebesség 1,5 km/h-ra csökken,ha a rendszerek aktívak. A magtartályürítés kikapcsol, ha aktív. Ezek az intézkedések teszik biztossá, hogy már nem jut több anyag a gépbe. Az elzáródás vagy károsodás miatti állásidők csökkennek. Az automatikus terményáram-ellenőrzés funkció a CEBIS-en be- és kikapcsolható. Tehát a vezető választhat, ha használni szeretné. A csúszási határ érzékenységét 3 szinten állíthatjuk, hogy a rendszer optimálisan a mezőn lévő körülményekhez alkalmazkodjon. Az automatikus terményáram-ellenőrzés funkciónak kell a vezetőt segítenie abban, hogy a gép a teljesítményhatáron menjen.ez ad egy szükséges biztonságot a terményáramlás releváns komponensek megfigyelése és a szükséges lépések bevezetése által. Automatikus terményáram-ellenőrzés Főkapcsoló Érzékenység beállítása BE 22 23

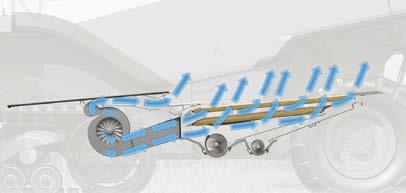

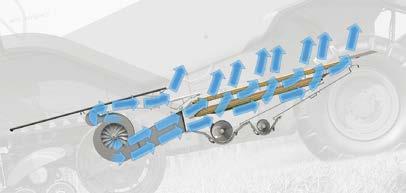

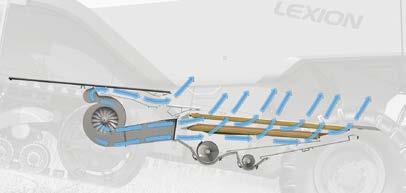

13 ÚJ CLAAS 4D- Tisztítás. CLAAS 4D-Tisztítás Szembeszállni a kihívásokkal. A gépek aratnak a földeken, amelyek nem, azokra egy különös kihívás vár, a tisztítás. A másodlagos leválasztás során az anyagáram lejtőn történő haladáskor a gyüjtőasztal, az előkészítő asztal és a rosta egyoldalú kihasználtságához vezet. A ventilátor fordulatszámnak és a rostabeállításnak ugyanúgy illeszkednie kell, amikor a gép emelkedőn vagy lejtőn halad, hogy az optimális tisztítási teljesítményt elérje és a veszteségeket elkerülje. 4D-vel Célzottan dolgozni a CLAAS 4D-vel. A 4D mindkét rendszert tartalmazza Automatikus rotor-takarólemez vezérlés Automatikus szelelő fordulatszám-állítás Egy tisztítás egyenetlen részvételét ellensúlyozni, a 4D mindkét területet automatikusan irányítja. Ez megtörténik a lejtőkön kereszt- és hosszirányban is. Így a tisztítási teljesítmény megközelítőleg állandó marad még a nehéz terepen is. A 4D automatikusan szabályozza a szükséges paramétereket és a kezelőnek segítségként a háttérben aktív marad. 4D nélkül Teljesen beépítve a CEBIS-be és a CEMOS AUTOMATIC-ba. Új: harmadik pár rotor takarólemez. Hogyan dolgozik a 4D? 4D Előnyei: A lejtőfüggő tisztításvezérlés és rotortakaró lemez vezérlés kényelmesen a CEBIS-en előkészíthető. Ha a LEXION CEMOS AUTOMATIC-kal felszerelt, úgy a 4D is része a rendszernek, és minden lehetőség adott, hogy a gép tisztítását és másodlagos leválasztását optimalizáljuk. A 4D tartalmaz egy további harmadik pár rotor takarólemezt, ezért a harmadik rotorkosár leválasztó felületén is rugalmasan alkalmazható. Új: osztott rotor takarólemez. Minden rotortakaró egység középen osztott és mindkét fél egymástól elkülönítve nyitható és zárható. Szóval a lerakódott anyagot mindkét rotorból célirányosan a gyüjtőasztalra tudja juttatni. Lejtőkön: Lejtőn felfelé a rotor takarólemezek fele nyitott Lejtőn lefelé a rotor takarólemezek fele zárt A rotor takarólemezek zárása a menetirányban elölről hátrafelé következik be, a rotor takarólemezek nyitása hátulról előre felé történik. Hegymenetben felfelé: Szelelő fordulatszám csökken Az alsó rosta tovább nyitott Hegymenetben lefelé: Szelelő fordulatszám nő Alsó rosta tovább zárt A másodlagos leválasztás anyagának egyenletes eloszlatása A lejtő ellenére egy homogén eloszlás következik be Gyűjtőasztal Előkészítő asztal Felsőrosta / Alsórosta A ventilátor fordulatszám automatikusan illesztett Jobb rostaszekrény teljesítmény az illesztett szélmennyiség által A tisztítóteljesítmény hossz- és keresztirányban (a levágott területeken) stabil marad Nagyobb térfogatáram és kisebb veszteség a lejtőkön 24 25

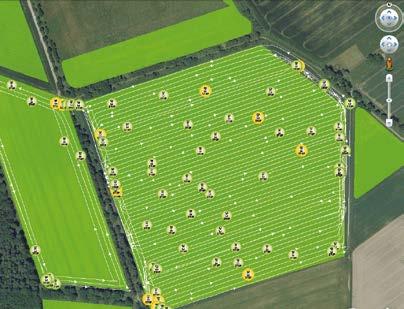

14 TELEMATICS. Adminisztráció és szerviz online. TELEMATICS Minden átlátható egy kattintásra. Jobb munkafolyamatokat elérni. A dokumentációt egyszerűsíteni. Automatikus dokumentálás. A TELEMATICS rendszerrel a CLAAS lehetővé teszi, hogy az internet segítségével bármikor és bárhol a gép legfontosabb adatait lekérjék. Váljon Önnek is hasznára a TELEMATICS. A beállítások optimalizálása. Hasonlítsa össze az Ön személyes TELEMATICS-szerver hozzáférésén keresztül egyidejűleg a gépeinek teljesítményés idény adatait, és egyeztesse le azokat. Egy tökéletes eredményért: bármilyen feltételek között. Minden nap. Az úgynevezett üzemidő elemzésről és egyéb fontosabb értékekről Önnek naponta ben érkeznek információk. Így a munka megkezdése előtt az előző nap pontos adatainak elemzésével és kiértékelésével látható, mikor és milyen hatékonysággal dolgozott a gép. Az eseménynapló segítségével lekérdezhető a gép nyomvonala, ezzel a szállítási logisztika optimalizálható. A TELEMATICS lehetővé teszi a célzott flottamenedzsmentet és a gazdaságtalan állásidők elkerülését. Exportáljon Ön is lényeges adatokat a TELEMATICS segítségével a hozamtérképezésről és értékes időt takaríthat meg vele (pl. területre jellemző hozamok). Karbantartási idő csökkentése. CLAAS távdiagnosztika. A TELEMATICS az Ön beleegyezésével a CLAAS kereskedő felé is képes szervizadatokat továbbítani. A partnernek így lehetősége van szükség esetén előzetesen egy távdiagnózist elkészíteni, az okokat lokalizálni és megfelelően felkészülni arra, hogy a helyszínen Önnek a lehető leggyorsabban segítségére lehessenek. Az adatokat automatikusan dokumentálja és feldolgozza. A TELEMATICS funkcióinak kibővítésével a dokumentálás a kezelő aktivitása nélkül - automatikusan megtörténik, az elvégzett munka adatai egyenesen a szerverre kerülnek, ahol azt értelmezik és előkészítik. Mindez hozzájárul az adatbázis és az Ön rendszere közötti folyamatos információmegosztáshoz. Minden géppel kapcsolatos adat IsoXML formátumba exportálható, ezáltal tökéletesen alkalmas az adatok további feldolgozására

15 Több teljesítményt kihozni. Folyamatszervezés Hozamtérképezés CRUISE PILOT Motorkihasználtság Veszteségszint Terményvastagság a ferdefelhordóban 6 km/h 8 km/h 4 km/h Teljesítmény Folyamatszervezés. CRUISE PILOT automatikus menetszabályzás. A legtöbb információ azonnal kinyomtatható. A GPS nyomvonalak is jól láthatóak a CEBIS segítségével. Gyors adatfeldolgozás. Gyorsabb adatfeldolgozás és adattovábbítás. Az elektronikus rendszer jelentősen javítja a LEXION teljes elektronikai vezérlésének működőképességét. A LEXION gyors fedélzeti kommunikációs hálózata már most megfelel a jövő elvárásainak. A CEBIS segítségével feldolgozhatja megbízásait. A CLAAS AGROCOM MAP START szoftver segítségével előkészítheti a partnerekhez tartozó adatokat, például telekadatokat, melyeket a CEBIS-ről el tud indítani és fel tud dolgozni. Minden megbízás lezárásakor illetve a munkanap végén az adatok mentésre kerülnek Az adatok a gépből kinyomtathatóak, vagy adatlemezen bárhová vihetők Minden adat asztali számítógépen is előhívható és a későbbiekben bármikor feldolgozható A napi számadatok, terményadatok és az összesített betakarítási adatok a CEBIS segítségével megjeleníthetők és kinyomtathatók Hozamtérképezés. A LEXION segítségével lehetősége nyílik egy megbízásmenedzsmenten alapuló hozamtérkép elkészítésére. A LEXION-ban érzékelők mérik a a hozamot és a szemnedvességet. Ezzel egyidőben ezeket az adatokat a CEBIS műholdak segítségével, egy GPS műholdak által meghatározott földrajzi koordinátához rendeli, majd eltárolja. Az összes mérési eredményt egy kivehető adatkártyára (Chip-kártyára) menti, így az könnyen bárhová eljuttatható. A mellékelt AGROCOM MAP START szoftver segítségével lehetősége nyílik informatív adatokat tartalmazó hozamtérkép készítésére. Ez alapozhatja meg a következő évek termelési stratégiáját. A motorterheléstől függően a CLAAS által kifejlesztett CRUISE PILOT rendszer automatikusan szabályozza a betakarítás sebességét. A rendszer különböző paraméterek alapján tudja szabályozni a gép sebességét. Ilyenek: a haladási sebesség, a ferdefelhordóban található rétegvastagság illetve a szemveszteség. A motorterhelést figyelembe véve, az alábbi vezetési módozatok állnak rendelkezésre: Állandó sebesség - előre megadott elvárt sebesség Állandó áteresztőképesség - előre megadott elvárt áteresztőképesség Állandó áteresztőképesség veszteséggel - előre megadott elvárt áteresztőképesség és veszteségi szint A korlátozottan működő csoport, mint pl. motorterhelés, veszteség vagy áteresztés, a CEBIS-en megjelenik Önnek. A LEXION teljesítményének kiaknázásához egyedileg állíthat be maximális sebességet és öt lépcsőben érzékenységet. A kezelés a HOTKEY menün keresztül gyorsan és egyszerűen történik. Előnyei: a CRUISE PILOT előrelátóan dolgozik és azonnal reagál, még a munkafolyamatban bekövetkező terhelési csúcsok elérése előtt. A LEXION tehát automatikusan csúcson dolgozik, ezzel garantálva a magas szezonteljesítményt

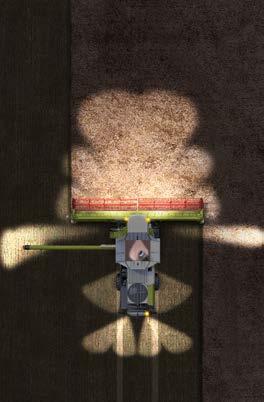

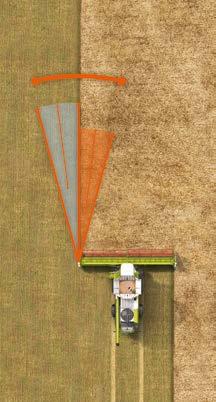

16 Nagyobb pontosság a kormányzásnál. Automatikus kormányzási rendszer LASER PILOT. A LASER PILOT elektro-optikai érzékelők segítségével érzékeli az álló és a levágott termény határát és automatikusan ezen a határon vezeti a LEXION-t. Az érzékelő a bal, illetve a jobb oldalra is felszerelhető és vonuláskor behajtható. Az asztal oldali részen az állomány szélének közelében történt optimális felszerelési lehetőség lehetővé teszi, hogy az érzékelő kedvező szögből érzékelhesse az álló gabona és a levágott tarló határvonalát. Ezzel is biztosítva a működési biztonságot akár megdőlt gabonában és dombos területen is. AUTO PILOT. A betakarító egységeken található két digitális érzékelő meghatározza a LEXION pillanatnyi helyzetét és a kukorica sorokhoz igazítva biztosítja a kombájn optimális haladását a kukorica betakarítása közben. Minden helyzetben a legoptimálisabb úton vezeti a kombájnt, így segíti az AUTO PILOT a gép teljesítményének növelését, és egyben növeli a gazdaságosságot. Válasszon a három automata kormányzási rendszer közül. Minden LEXION modell három féle automatikus kormányzási rendszerrel szerelhető, melyek közül mindenki az igényeinek megfelelőt választhatja. GPS PILOT a műhold vezérlésű kormányzási rendszer LASER PILOT az elektronikus optikai vezérlésű kormányzási rendszer AUTO PILOT az elektromechanikus vezérlésű kormányzási rendszer Az Ön igényei szerint. A mobil kijelzővel a CLAAS az ISOBUS és a kormányzási rendszer számára egy rugalmas megoldást kínál. Akár egy traktor, akár egy önjáró betakarítógép terminálja áthelyezhető szezontól és felhasználástól függően egy másik gépre. Rendelje meg LEXION-ját gyárilag vagy utólagos felszereléssel úgy, ahogy Önnek arra szüksége van: S10: nagy felbontású 10,4"-os érintőképernyő, kormányzási és ISOBUS funkciókkal, akár négy kamerával S7: nagy felbontású 7"-os érintőképernyő kormányzási funkcióval A fordulókban is automatikusan kormányozni. Az AUTO TURN funkció átveszi az irányítást a fordulómanőver során. A fordulás irányát, valamint a következő haladási nyomot ki kell választani a kijelzőn, a többit intézi a kormányzási rendszer. Előnyei: Magas üzembiztonság függetlenül a látási viszonyoktól A teljes vágóasztalszélesség optimálisan kihasználható Nagyobb pontosság területméréskor és térképezéskor Csökkenő üzemanyagfelhasználás Rövidebb fordulóidő Növekvő szezonteljesítmény A kezelő tehermentesítése lehetővé teszi, hogy jobban koncentráljon a a cséplési folyamatra GPS PILOT FLEX. A GPS PILOT a hidraulikus vezérlésen túl automatikus kormányzással is használható - GPS PILOT FLEX. A kormányzással kimagasló pontosságot érhetünk el. A GPS PILOT FLEX egyik legnagyobb előnye a sokoldalú alkalmazhatósága. Beavatkozás nélküli hidraulika A kormányzási rendszer gyors váltása különböző gépek között Az elektronikus kormányzást a terminál és a navigáció visszajelzés kormányzási parancsai működtetik a kormányzási tengelyeken, és vezérli ezáltal a gépet. LASER PILOT AUTO PILOT GPS PILOT FLEX kormányzás 30 31

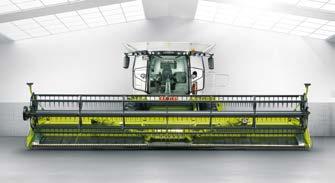

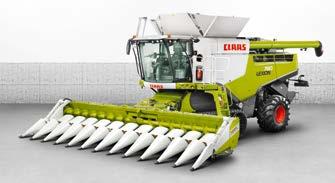

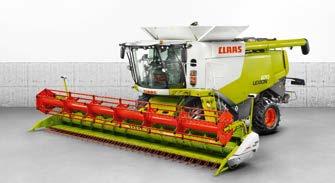

17 A sokoldalúság kötelez. Adapterek CERIO VARIO Vágóasztalok. Több lehetőség az Ön igényeihez igazítani. Amit Ön eltervez: a LEXION-ja bármilyen feladatra készen áll. VARIO vágóasztal repcefelszereléssel VARIO vágóasztal rizsfelszereléssel Összecsukható vágóasztal MAXFLEX CONSPEED SUNSPEED SWATH UP MAXFLO 32 33

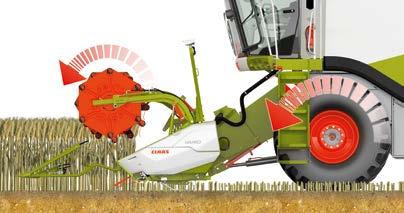

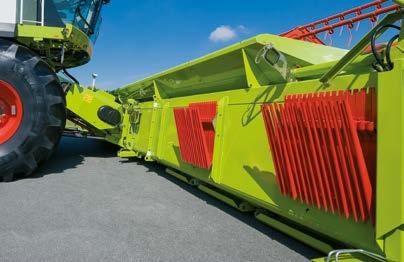

18 Még több érv a CLAAS adapterekért. Vágóasztalok Pótkasza és kalászemelők. Minden CLAAS gabona-vágóasztal gyárilag rendelkezik pótkaszával. Az edzett anyagokból készített kaszapengék jobban ellenállnak a kopásnak. A kalászemelők használata lehetővé teszi a megdőlt gabona veszteségmentes betakarítását és egyidejűleg csökkenti a kőfelszedés veszélyét. Tartalék kalászemelőket kényelmesen magunkkal vihetünk a vágóasztal hátsó részére rögzítve. Vágóasztalok minden terményre. Softstart-automatika. A CLAAS megalkotta a csépelhető termények betakarításához igazodó vágóasztal típust, legyen az búza, rozs, árpa, zab, tritikálé, repce, kukorica, naprafogó, rizs, szója, len, bab, lencse, lucerna vagy köles. Profitáljon Ön is a teljesítőképesség és felszereltség egyedülálló kombinációjából. Gyorscsatlakozó. Központi csatlakozó a vágóasztal minden hidraulikus és elektromos funkciójához. Értékes időt nyer a le- és felszerelés kevesebb munkaműveletével Az integrált szerelési módnak köszönhetően nem tévedhet Nyomás alatt is könnyen szerelhető Környezetkímélő, cseppmentes gyorscsatlakozó Központi reteszelés. A vágóasztal bal oldalán egyetlen mozdulattal reteszelhetjük az összes rögzítési pontot. A vágóasztal könnyű futásával elkerülhetjük a terhelési csúcsokat a hajtásnál. Hidrosztatikus motollahajtás. A gép hidraulika szivattyúja 1000 Nm maximális forgatónyomatékot biztosít a motolla mozgatásához. Fordulatszáma a menetsebességtől függően automatikusan változik. Nagy nyomaték és hatékony mozgatóerő A fogaskerékszivattyúval szemben jobb hatásfok Zárt hidraulikakör gondoskodik a motolla jobb körforgásáért Gyorsan igazodik a motollasebességhez Magasan kiemelhető motolla ÚJ: 2 tengelyes szállítókocsi kormányzott hátsó híddal. Az új, 2 tengelyes szállítókocsi négykerék kormányzással a VARIO 1230 és VARIO 1050 adapterekhez kapható. Kiváló követési tulajdonság kanyarodáskor Nagy útstabilitás Választhatóan 25 km/h vagy 40 km/h fékezett vagy fék nélkül kapható Az első tengely lengőcsapágyazású és optimálisan képes a talajegyenetlenségekhez illeszkedni SUNSPEED, CONSPEED és CONSPEED LINEAR adapterek felépítésük által speciálisan felfektetve könnyen szállíthatók vágóasztalszállító kocsin Vágóasztalokon repcebox repcekaszákkal könnyen megoldható A gyárból szintén opcionálisan rendelhető: Pótkerék Körlámpa LED világítás Peremvilágítás Rövid vagy hosszú vonórúd Repcebox. Egy zárható repcebox minden szállítókocsin elérhető a repcekaszák biztonságos elhelyezésére. Kényelmes kezelés gyorscsatlakozó és központi reteszelés segítségével 2 tengelyes szállítókocsi kormányzott hátsótengellyel 1 tengelyes szállítókocsi Zárható repcebox a repcekészletnek 34 35

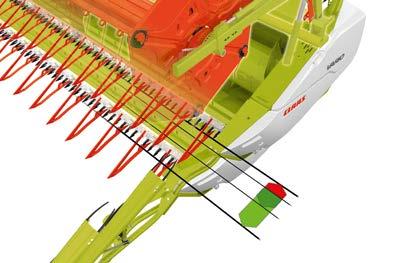

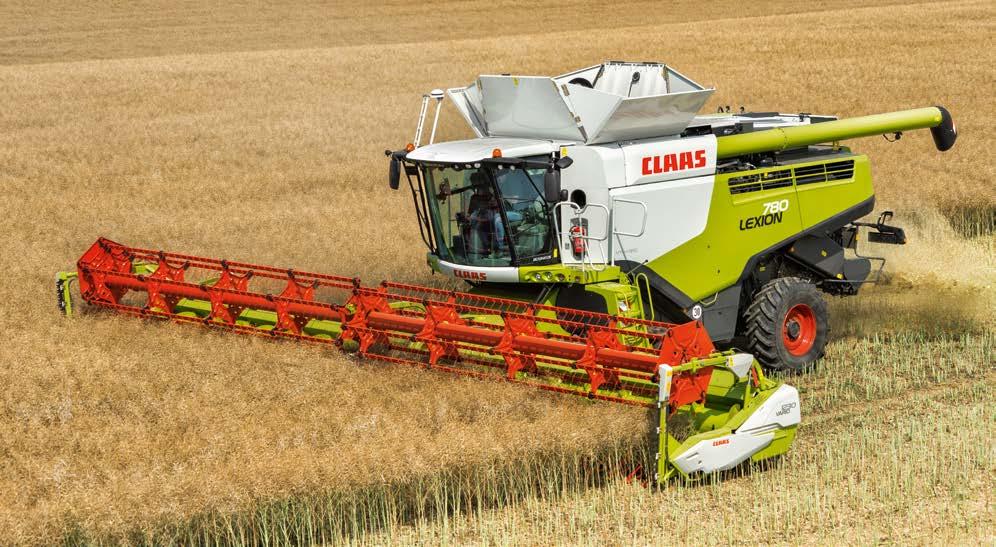

19 Nagyobb teljesítmény repcében. VARIO 1230 / 1050 Repcekészlet Kaszahelyzet 10 cm Kaszahelyzet + 20 cm Kaszahelyzet + 50 cm Jobb motolla kialakítás optimalizált motollaujjtartóval és csapágyazással a kisebb felcsavarodásért, az alacsonyabb kilengésért Kikapcsolható hidraulikaszivattyú a repcekasza hajtásánál a kisebb erőszükségletért és a kisebb kopásért Túlterhelés elleni védelem a sérülések elkerüléséért Az igazi vágás. Gabonában az adapter kaszaszerkezetének és konzolcsigájának távolsága fokozatmentesen 10 cm-rel csökkenthető, vagy 20 cm-rel növelhető, így megfelelő anyagáram keletkezik, amivel zökkenőmentes munkafolyamatot biztosíthatunk. Egyenletes terményáramlás. A csúcsteljesítményű VARIO vágóasztal a terményt egyenletesen vezeti a cséplőszerkezethez. Csak így lehetséges a gépben rejlő maximális teljesítményt kihasználni. Csökkenti az üzemanyagfogyasztást, és segíti a kezelőt a teljesítmény maximális kihasználásában. Ez további előnyökkel jár: Tökéletes alkalmazkodás a különböző terménymagasságokhoz Fordulatszám stabilitás a motornál a cséplő- és leválasztószerkezetnél, valamint tisztítórendszernél Magas teljesítménystabilitás Nincsenek terheléscsúcsok a cséplőszerkezetben Kíméli a hajtásrendszert Nagyteljesítményű vágóasztalok VARIO 1230 és VARIO Robusztus hajtásrendszer, kétoldali szinkronizált hajtómű az egyenletes meghajtásért Az osztott kaszák egyenes vonalú meghajtása a magasabb löket/perc vágási frekvenciáért Középső csapágyazású motolla és behúzócsiga a nagyobb szilárdságért és az optimális terményáramlásért 660 mm átmérőjűre növelt behordócsiga a jobb felcsavarodás elleni védelemért és terményfelvételért Kívülről állítható leválasztó élek a biztos anyagáramlásért AUTO CONTOUR multikapcsoló a vágóasztal-vezérléshez: minden esetben két kapcsoló jobb és bal oldalt, a vágóasztal közepéhez viszonyítva A repce betakarítás különös figyelmet igényel. Az érett repcének cséplésnél egy rendkívül nemkívánatos tulajdonsága van. A becő kireped, és a mag minden irányba szétszóródik. Ezért a VARIO vágóasztalok repcekészletének elhagyhatatlan eleme egy repcekasza és a betétlemezek, hogy a veszteséget minimalizálhassuk. A repcekészlet a szállítókocsin egy zárható szekrényben található. Ezáltal jelentősen csökkenthetjük a vágóasztal tömegét. Repce betakarításához a vágóasztal kaszaszerkezete egy gombnyomásra 50 cm-rel kitolható - így a vágóasztal egy pillanat alatt készen áll a betakarításhoz. Egy jobboldali és egy kikapcsolható baloldali oldalkasza, hidraulikus hajtással, kiegészítő alkatrészek nélkül egyszerűen és gyorsan felszerelhető. A kaszák hidraulikus meghajtása a vágóasztalba integrált. 10 cm Standard + 20 cm + 50 cm 36 37

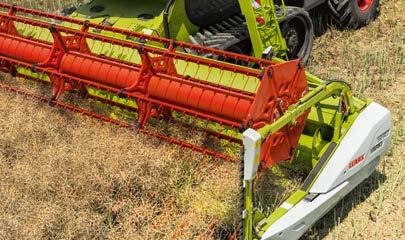

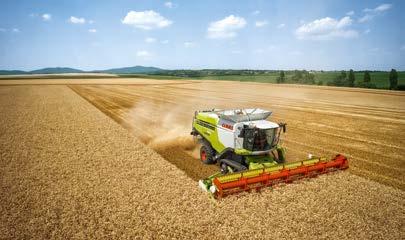

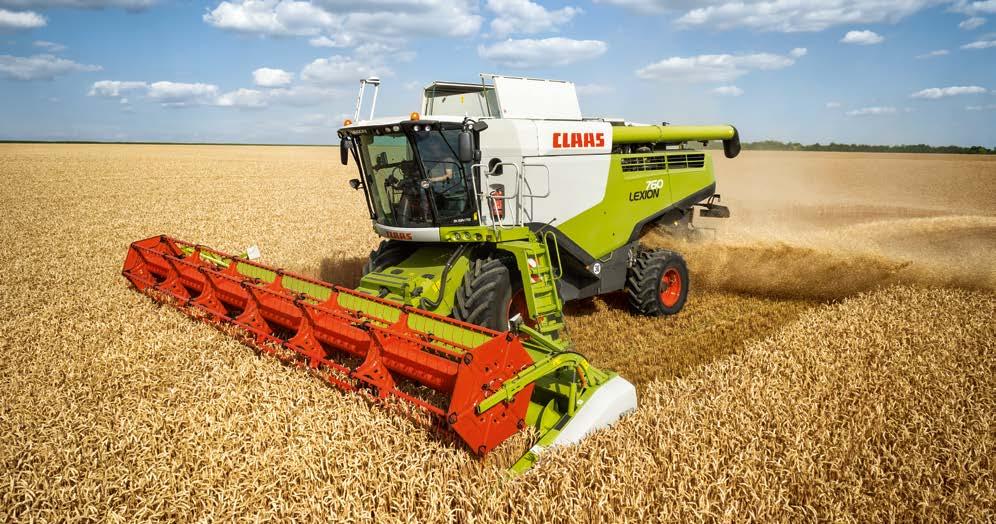

20 ÚJ A CLAAS VARIO vágóasztalok új generációja. VARIO 930 / 770 CERIO 930 / 770 Repcearatásra készen minimális manuális munkával. NEU: CERIO 930 / 770. A CERIO kialakítása az új VARIO vágóasztalokra épül, és a VARIO 930 / 770 A sikertörténet folytatódik. Az újgenerációs vágóasztalaival a CLAAS a jól bevált VARIO vágóasztalt következetesen továbbfejlesztette, miközben továbbra is a következő célkitűzéseket követi: térfogatáram növelése, jobb terményáramlás, nagy megbízhatóság, csökkentett karbantartási költségek, nagyobb rugalmasság és nagyobb kényelem. Fő tulajdonságai. 70 cm-től fokozatmentesen állítható integrált repcelemezek 660 mm átmérőjű behordócsiga Mechanikus hajtású behordócsiga, késtartók, hajtómű és kardántengely Jobb motollakialakítás optimalizált motollaujjtartóval és csapágyazással a felcsavarodás csökkentéséért és az alacsonyabb kilengésért Rendválasztó és repce oldalkasza szerszámmentes cserélhetősége Kikapcsolható hidraulikaszivattyú a repcekasza hajtásánál LASERPILOT eszköz nélküli csukása és beállítása A leválasztó lemez kívülről állítható Automatikus leállítás egy gombnyomásra Kedvező szögben kialakított tartó gerenda a vezetőfülkéből a vágóasztalra történő jobb rálátás érdekében Repcére átszerelni az új vágóasztaloknál néhány perces dolog. Csupán a rendválasztókat ki kell cserélni a repcekaszákra - szerszám nélkül, két gyorscsatlakozó reteszelésével. A repcekasza csatlakoztatása automatikusan működésbe hozza a hidraulikaszivattyút a repcekasza meghajtásához.a csatlakoztatás egyszerűen két lapos tömítésű csatlakozóval történik. A jobb oldalra egy további burkolat csatlakozik, hogy a repce veszteségét minimalizálja. Az asztal és a motolla véghelyzete, a vágóasztalról is automatikusan a kombájnra lesz átközvetítve. Önállóan csatolt repcekészlettel az asztal most még 15 cm-rel behúzható vagy kitolható. A repcekaszák egy boxban a vágóasztalon vannak elhelyezve és így bármikor elérhetők. gabonabetakarítás egy újabb alternatíváját nyújtja. A CERIO vágóasztal manuálisan +/- 10 cm-rel állítható az optimális anyagáramlás eléréséhez. Az állításhoz csupán tíz csavar kivétele szükséges. Ezt követően az asztal be- vagy kitolható. A CERIO vágóasztalok teljes vázszerkezete, a behordócsigája, a hajtása és a motollája a VARIO kialakításhoz hasonló. Tehát a CERIO vágóasztalnál is lehetőség van a motolla szállítási helyzetbe hozására. A rendválasztók és a repcekaszák szerszám nélkül rögzíthetők A repcekaszák felszerelése Az asztalhossz átállítása a CERIO 930 / 770-nél 38 39

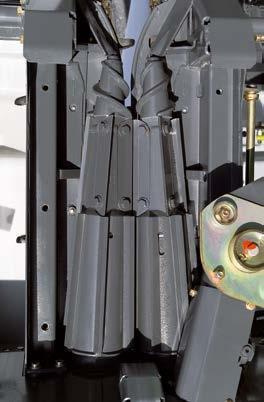

21 Nagyobb erő a betakarításnál. CONSPEED CONSPEED LINEAR 12-, 8-soros CONSPEED: kúpos törőhengerekkel. CONSPEED LINEAR: egyenes törőhengerekkel. Nagy csőtörő teljesítmény: CONSPEED és CONSPEED LINEAR. A nagy betakarítási teljesítmény, ugyanakkor a kukoricacsövek kíméletes kezelése döntően befolyásolja a gép áteresztőképességét. A CONSPEED és a CONSPEED LINEAR kukoricacső-törő adapterek teljesítik ezeket az elvárásokat és tökéletesen illeszkednek a LEXION kombájn teljesítményéhez. A törőlécek távolsága nyomon követhető a CEBIS monitoron. Használja a CONSPEED átütő erejét: Törőhengerek Wolframcarbid bevonatú élekkel Elektrohidraulikusan szabályozható törőlécek Vízszintes szárzúzó A megbízható hajtásrendszer kizárólag hajtóművekből és kardántengelyekből áll Robusztus, korroziómentes műanyag orrok A gép automatikus irányítása az AUTO PILOT által Egyszerű fordulatszám beállítás Minden betakarítási körülményhez Minden törőegység hajtását egy saját hajtómű végzi. Túlterhelés és idegen tárgyak ellen is külön-külön biztosítottak. A kombájnra szerelhető variátor segítségével a betakarítási sebesség megfelelően állítható az aktuális haladási sebességhez. A CONSPEED kukoricaadapter lelke az egyedi, kúpos kialakítású törőhenger. A törőhengerek hatékonysága azon az elven alapul, hogy a szárat lassan, egyre növekvő sebességgel húzza le egészen addig, míg a csövet biztosan le nem szedi és csak ezután rántja le a maradék szárat maximális sebességgel. Ez a csőtörési elv a csövek kíméletes kezelése mellett nagy betakarítási teljesítményt és alacsony veszteséget tesz lehetővé. Kényelmes átállás. A 8 soros CONSPEED és CONSPEED LINEAR adapter egyes felvevőegységei a fülkéből elektrohidraulikusan egyszerűen 3 m-es szállítási helyzetbe csukható. A CONSPEED LINEAR hajtása homlokfogaskerekek segítségével történik. A hat különböző fordulatszámot kettő fogaskerék kicserélésével lehet beállítani. Az egyenes kialakítású, robusztus törőhengerek elöl csapágyazottak. Napraforgó készlet a CONSPEED LINEAR adapterekhez. A CONSPEED LINEAR csőtörők egy készlet segítségével gyorsan átszerelhetők napraforgó betakarításra. A készlet a törőhengerek fölé felszerelhető késekből, oldalmagasításból és egy hátsó magasítóból áll. Továbbá soronként az egyik kanalas láncot meg kell fordítani, ezáltal változik a behúzás. További információkat a kombájn adapterek prospektusában talál. Minden törőegység alatt egy vízszintesen forgó szárzúzó gyorsan rothadó apró darabokra aprítja fel a szárat

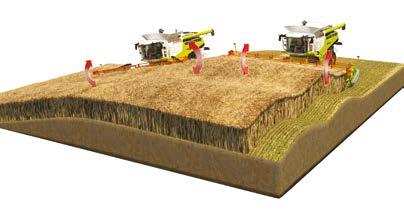

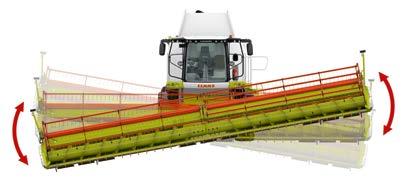

22 Több intelligencia a vágóasztalban. Vágóasztal automatika A CLAAS CONTOUR a tökéletes talajkövetést garantálja. A vágóasztal CLAAS CONTOUR rendszerrel automatikusan követi a talaj vonalát hosszirányban. Ön kiválaszt egy felfekvési talajnyomást, és a CONTOUR gondoskodik annak állandó megtartásáról. A vágási magasság előválasztás minden egyes vágóasztal munkahelyzetbe hozásnál biztosítja az adott vágási magasság megtalálását. Az AUTO CONTOUR rendszer a névleges és tényleges értékek összehasonlításával mindig a terepadottságoknak megfelelően vezeti az adaptert, tehermentesítve ezáltal a kezelőt. Jelentősen megkönnyíti a munkát, különösen a nagyobb vágóasztalok esetében. Nem okoz gondot az éjszakai aratás, a lejtős terület, a fekvő termény vagy a köves talajfelszín sem. Az AUTO CONTOUR használatával a teljesítményt jelentősen növelhetjük, és ezáltal a LEXION még gazdaságosabbá válik. AUTO CONTOUR: még gyorsabb és pontosabb. Automatikus motollaszabályzás. A motolla-fordulatszám - és ezáltal a motolla-sebesség - Az AUTO CONTOUR még egy lépéssel előrébb van, a keresztirányú talajegyenetlenségeket is ki tudja küszöbölni. A vágóasztal alatt található érzékelők a talaj egyenetlenségeit időben felismerik, és ennek megfelelően mozgatják a vágóasztalt a ferdefelhordó munkahengereivel. Elektronikus szenzorok érzékelik a hidraulikus nyomást a rendszerben, és gyorsan reagálnak Szelepvezérelt nitrogéntárolók garantálják a megfelelő csillapítást a legnehezebb adapterek esetében is automatikusan és arányosan igazodik a betakarítási sebességhez. A kezelő a különböző sebességekhez adott motolla-sebességet választhat, amit le is menthet a CEBIS segítségével. A motolla-sebességet a betakarítási sebességhez képest fokozatmentesen lehet állítani gyorsabbra, lassabbra vagy azonos sebességűre. A fordulatszám pontos beállításáról egy digitális fordulatszám érzékelő gondoskodik. A motolla különböző munkamagasságait tárolni lehet, majd a különböző vágási magasságoknak megfelelően újra előhívhatók. VARIO automatika. A VARIO vágóasztalnál a motolla automatika segítségével a motolla-vízszintes állítás mellett az asztal pozíciójának az értékei is elmenthetők, majd a vágóasztal automatika aktiválása után ezek újra betölthetők. Leállási helyzet a VARIO és CERIO asztalok részére. Vágóasztal automatika. CONTOUR / AUTO CONTOUR Automatikus motolla-fordulatszám szabályzás Automatikus motolla-magasság szabályzás Automatikus motolla vízszintes állítás (csak a VARIO-nál) Automatikus asztalpozíció (csak a VARIO-nál) Automatikus leállási helyzet Csak egy gombnyomás és az új VARIO és CERIO vágóasztalok leálló helyzetben szállítókocsira felrakáshoz vagy kapcsolás után közvetlenül munkahelyzetbe hozhatók.ehhez a cséplőszerkezetnek kikapcsolt állapotban kell lennie. A kettős működésű vágóasztal hengerek pontosan szabályozzák a talajnyomást. A többfunkciós kar magasságszabályozó gombjának megnyomásával egyszerűen aktiválhatja a vágóasztal automatikát. Asztalpozíció állító kapcsoló

23 Nagyobb behúzási teljesítmény. Ferdefelhordó Univerzális ferdefelhordó. HP ferdefelhordó. Az univerzális ferdefelhordó minden terménytípusnál kiválóan dolgozik - nincs felesleges kieső idő. Az optimális terményáramlást a cséplőszerkezetig a megfelelő belépő szögek teszik lehetővé. Robusztus behordó láncokkal és behordó lécekkel biztosítják a megfelelő stabilitást. Ezen felül egy cserélhető kopólemez garantálja a hosszú élettartamot. Az AUTO CONTOUR vezérlését a jobb és bal oldalon található hidraulikus munkahengerek végzik. A betakarítási körülményekhez történő gyorsabb igazodást teszi lehetővé a HP (Header Pitch) ferdefelhordó, melynek segítségével a kívánt vágási szög manuálisan vagy hidraulikusan állítható. A középső helyzetből kiindulva a vágási szög hátrafelé 8 -kal, míg előre 11 -kal állítható. Adapterhajtómű fék. A ferdefelhordót egy középső támasztógörgővel lehet ellátni. A behordó lécek biztosabb megtámasztása a vezető tárcsán növeli a stabilitást és optimalizálja a láncvezetést. Ezen kívül egy zárt fordítóhenger is rendelkezésre áll a száraz és szalmában szegény körülményekre. Hatékony védelem az idegen testek és más károsodást okozó tárgyak ellen: A hajtóműfékkel(1) az adapter szükség esetén rögtön a multifunkciós kar segítségével megállítható. A hajtóműfék közvetlenül a ferdefelhordónál található, úgyhogy csak egy kis tömeget kell fékeznie. Előnyei: kisebb fékező nyomaték, kevesebb kopás. MONTANA ferdefelhordó akár 9 m szélességig. Az innovatív MULTI CONTOUR rendszer a hidak állásának függvényében végzi a vágóasztalkeret dőlési és vágási szögének beállítását. Természetesen itt is megtalálható bármelyik eddig ismert AUTO CONTOUR funkció. A MONTANA ferdefelhordó esetében egy vízszintes munkahenger szolgál a vágásszög állításhoz, két függőleges henger pedig az AUTO CONTOUR vezérléshez és a lejtőkiegyenlítéshez. A megerősített konstrukció lehetővé teszi a betakarítást akár egy VARIO 9 m-es vágóasztallal is. Hidraulikus visszaforgatás. Az eltömődések problémamentesen kezelhetőek. A hidraulikus rendszer (2) lehetővé teszi magas fordulatszám esetén is a kímélő visszaforgatást. A hidraulikus visszaforgatást kényelmesen gombnyomással indíthatjuk a fülkéből. Indítást követően automatikusan megváltozik a hidraulikus motollahajtómű forgásiránya, ezzel is segítve a visszaforgatási műveletet. Egyenes vonalú vágóasztal meghajtás. Üzemanyag megtakarítás erőveszteség nélkül - ehhez jelentősen hozzájárul az új, egyenes vonalú vágóasztal meghajtás. A gépek teljesítőképessége megnő, több terményt tudnak a ferdefelhordóba továbbítani. Ezeket a megnövekedett igényeket a hajtásrendszereknek kell ellátniuk. A LEXION hajtóművek 80 kw (állandó), 120 kw (állítható), 150 kw (fokozatos), vagy 200 kw (állítható) teljesítménnyel bírnak - variátorral felszerelve, akár 66 mm széles variátorszíjjal. Így a CLAAS minden bevetési területhez a megfelelő hajtásrendszert tudja kínálni a csúcsteljesítmény elérése érdekében. MONTANA Tiszta vágás AUTO CONTOUR-ral A CEBIS-en helyzetjelző mutatja a vágóasztal keresztirányú mozgásának szabályozását A szabad kilátásért: porelszívás a ferdefelhordónál 44 45

24 Nagyobb teljesítmény. APS HYBRID SYSTEM. Cséplőrendszer Több ötlet, intelligens megoldások, amelyek egy átgondolt műszaki rendszert hoznak létre. A kiemelkedően magas szezonbeli teljesítményért

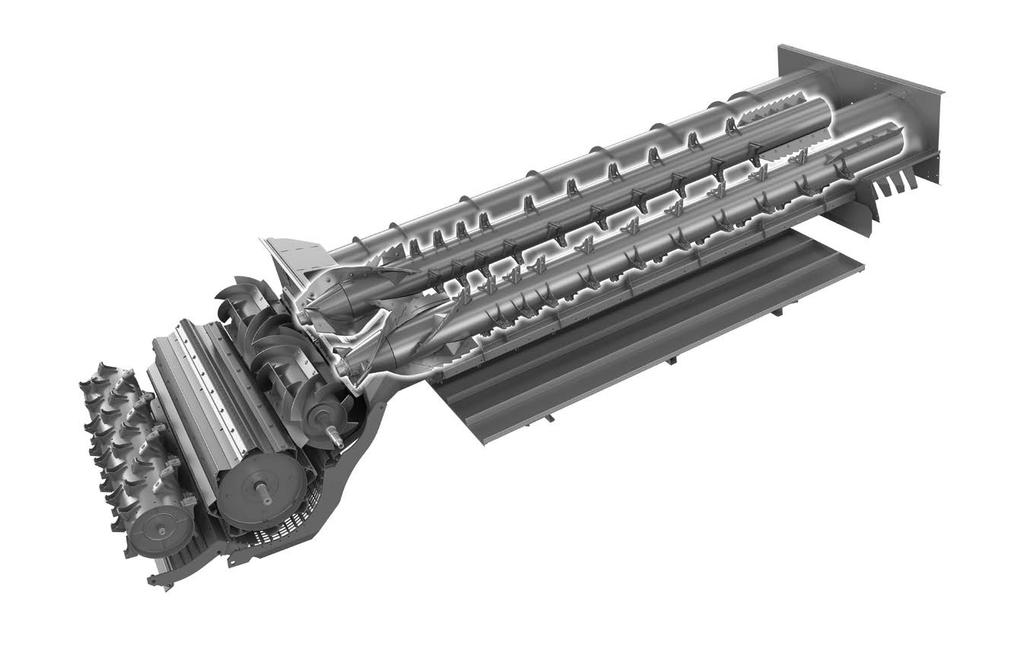

25 Még több csúcstechnológia. APS HYBRID SYSTEM. APS HYBRID SYSTEM További információk az alábbi weboldalon: lexion700.claas.com APS HYBRID SYSTEM = APS + ROTO PLUS Cséplés: APS Leválasztás: ROTO PLUS Az APS HYBRID SYSTEM cséplőrendszer. Több mint előny. A CLAAS HYBRID SYSTEM két korszakalkotó találmány ötvözésének eredménye: ez pedig nem más, mint az APS cséplő- és a nagy hatékonyságú ROTO PLUS leválasztó rendszer. Kizárólag csak a CLAAS kombinálja ezt a két rendszert és kínál az APS-nek köszönhetően egy jelentős teljesítménytöbbletet a többi rendszerhez képest. Ez az átütő erejű ötvözés kiemelkedő előnyöket nyújt Önnek. A gyorsító-, a cséplő- és utóverődob fordulatszabályozása a leválasztó rotorok fordulatszámától függetlenül történik A nap folyamán is változó aratási körülmények esetén is egyedülállóan tud alkalmazkodni minden folyamathoz Kíméletes cséplés magas áteresztési teljesítmény mellett Mérföldkövekre másoktól. A gyors magleválasztással, a 10-szer nagyobb terménysebességgel a rotorok és kosarak között, illetve a nagy centrifugális erővel alapvetően más leválasztási karakterisztikát mutat a LEXION a szalmarázóládás kombájnokhoz képest. Profitáljon az APS + ROTO PLUS verhetetlen összjátékából. Másodlagos leválasztás Hagyományos kombájn Veszteségek % Terményáram/óra LEXION A százalékos veszteségek a szalmarázóládás kombájnoknál egy meghatározott áteresztőképesség felett meredeken növekednek, mivel a másodlagos leválasztás egy teljesítménymeghatározó tényező. A LEXION ROTO PLUS leválasztó rendszerének köszönhetően változatlanul alacsony veszteségszint mellett, jelentősen magasabb áteresztőképesség érhető el

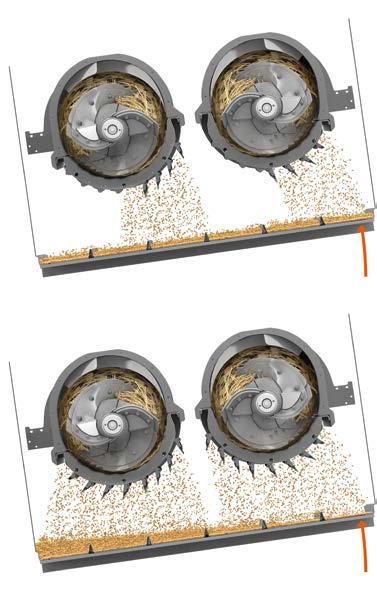

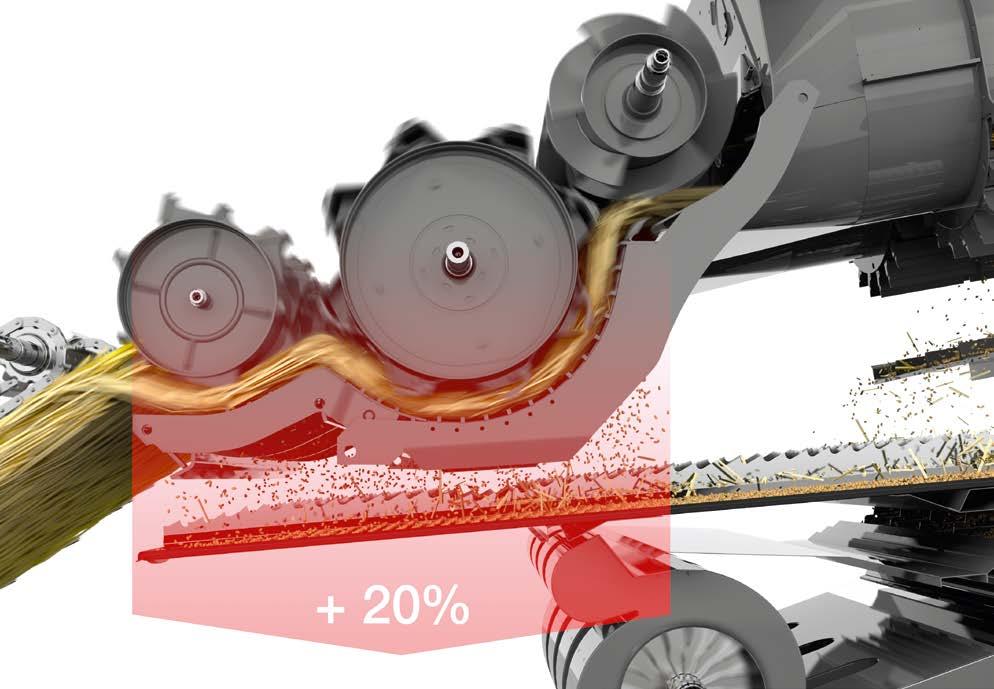

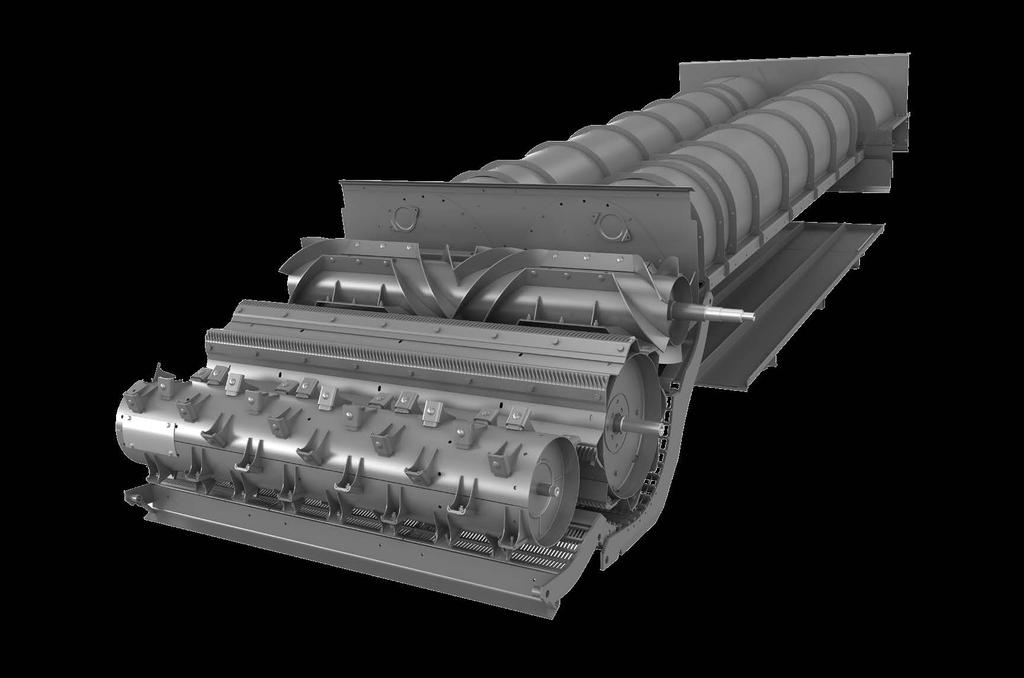

26 Még több gyorsítás. APS. APS HYBRID SYSTEM 1 Gyorsítódob 2 Cséplődob 3 Utóverő dob Zárt cséplődob. Tökéletes összjáték. A nyitott verőléces cséplődob mellett egy univerzális, megfelelő terményáramlást és jobb magminőséget biztosító zárt cséplődobbal is rendelhetőek ezek a kombájnok. A termény kezelése ezáltal még kíméletesebb. A gyorsítódobot, a cséplődobot és az utóverő dobot egy központi variátor által működésbe hozhatjuk. A cséplődob fordulatszám változásakor azonnal változik a gyorsítódob és az utóverő dob fordulatszáma, illetve a kerületi sebessége is. A túlterhelés elleni védelem növeli a napi teljesítményt. Az eredmény: a termény kíméletes kezelése, egyenletes terményáram mellett. Egyedülálló APS cséplőszerkezet. Gyorsítódob a cséplőszerkezetben: ez a szabadalommal védett rendszer csak a CLAAS kínálatában van. A CLAAS cséplési technológiájának döntő előnye már a cséplődob előtt megmutatkozik. A termény drasztikus felgyorsítása 3 m/s-ről 20 m/s-re rendkívül hatékony folyamatok láncolatát eredményezi: A cséplődob előtt a termény egy gyorsítódob segítségével szétterítésre kerül Az anyagáram egyenletes, és akár 33%-kal gyorsabb A nagyobb centrifugális erők által lényegesen több mag választódik le A gyorsítódob alatt található előleválasztó kosár a magvak 30%-át felfogja, amely jelentősen tehermentesíti a főkosarat Nem utolsó sorban: azonos üzemanyag fogyasztás mellett akár 20%-os a teljesítménynövekedés. A cséplőkosarat hidraulikusan, a vezetőülésből kényelmesen lehet beállítani. A párhuzamos kosárállítás kiváló cséplési minőséget garantál. Ugyanakkor a beépített hidraulikus túlterhelés elleni védelem megbízhatóan még az idegen testek okozta sérülések előtt lehetővé teszi Önnek, hogy kockázatmentesen mindig a kombájn teljesítményhatárán dolgozhasson. APS rendszerrel a legjobb szemminőségért. A legjobb cséplés érdekében az APS-cséplőrendszer többfokozatos illesztési lehetőségeket kínál. A cséplőelemekkel és a toklászolólemezekkel, amelyeket pillanatok alatt egy emelő segítségével a ferdefelhordóra kapcsolhatunk, gondoskodik az APS a kiemelkedő szemminőségről. MULTICROP kosár. Az előkosár MULTICROP-kosárként funkcionál: három kosárszegmens gyors cserélhetősége minimalizálja az átszerelési időt és maximalizálja a gazdaságosságot. A nagyméretű kőgyűjtővályú oldalról könnyen kinyitható és önürítő. További információk az alábbi weboldalon: lexion700.claas.com A szegmensek gyors cserélhetősége a MULTICROP kosárnak köszönhetően 50 51

27 Több előny a másodlagos leválasztásnál. ROTO PLUS. APS HYBRID SYSTEM További információk az alábbi weboldalon: lexion700.claas.com Nagyteljesítményű rotorok. Fokozatmentesen szabályozható variátor. Az excentrikusan csapágyazott rotorok magas centrifugális erőt képesek kifejteni, így a maradék szemek könnyen kiválasztódnak. A 445 mm átmérőjű és mm hosszú rotorokkal a LEXION leválasztófelülete rendkívül nagy. A gyűjtőasztalon keresztül a mag-szalma-pelyva keverék először az előkészítő asztalra, majd az ejtőlépcsőkön keresztül a rostaszekrényre kerül, ami ezáltal jelentős mértékben tehermentesül. CEMOS AUTOMATIC automatikus vezérlés. A LEXION es típusoknál a rotorok fordulatszáma variátor segítségével a vezetőülésből kényelmesen beállítható. A CEBIS segítségével 350 és es percenkénti fordulat között lehet fokozatmentesen szabályozni mégpedig a cséplődob fordulatszámától függetlenül. Ez nemcsak a legkülönfélébb termények fordulatszámának gyors megválasztását teszi lehetővé a betakarítási és a szalma körülményeinek megfelelően, hanem általa egyszerűen elérhető a gép megfelelő teljesítménye is. Átgondolt rendszer. Az egyedülálló APS cséplőszerkezet az exkluzív ROTO PLUS rendszerrel egészül ki. Ezt a kiváló műszaki megoldást APS HYBRID SYSTEM-nek nevezik. ROTO PLUS másodlagos leválasztás. Az APS-től érkező egyenletes terményáram ideális előfeltételeket teremt a ROTO PLUS másodlagos leválasztás számára. A ROTO PLUS működési elve egyszerű, de rendkívül hatékony. Az APS cséplőszerkezet utóverő dobja a kicsépelt szalmát két különálló anyagáramra választja szét, és két egymással ellentétesen forgó nagyteljesítményű rotorba vezeti. Kényelmesen beállítható rotortakaró lemezek. CEMOS AUTOMATIC automatikus vezérlés. Minden LEXION modell rendelkezik hidraulikus rotortakaró lemez állítással. A CEBIS HOTKEY forgókapcsolójával egyszerűen és gyorsan csökkentheti a rotorkosarak nyitott leválasztófelületét. Száraz körülmények esetén így kevesebb a rostaterhelés, míg nedvesebb állományban a nagyobb leválasztófelülettel hatékonyabb maradékszem kiválasztást ér el. Az eredmény: a többféle módon beállítható rotor leválasztófelület minden betakarítási körülmény között maximális áteresztést biztosít. Új dimenziók. LEXION 780, zászlóshajó. A ROTO PLUS másodlagos leválasztó rendszer igazodik a LEXION 780 átlag feletti áteresztési teljesítményéhez. A két rotor fordulatszám tartománya 450-ről ford./perc-re növekedett. Ezen felül egy kiegészítésként bekerült hatodik kosár növeli a leválasztó felületet a rotorok alatt - még nagyobb leválasztási teljesítményt eredményezve. Hidraulikusan állítható takarólemezek a rotor leválasztó felületek még tökéletesebb szabályozásához. Rotorvariátor 52 53

28 Nagyobb tisztaság. A ragyogó eredményekért. Tisztítás Kalászvisszahordás és GRAINMETER. Elektromos rostaállítás CEMOS AUTOMATIC automatikus vezérlés. A kalászvisszahordó telítettségéből és összetételéből tudunk következtetni a lehető legjobb gépbeállításra. A vezetőfülke lehetővé teszi a vezetőnek a megvilágított kalászvisszahordó beállítását az ülés elhagyása nélkül is. Opcióként minden LEXION modell felszerelhető a telítettség Osztott, kihúzható előkészítő asztal méréséhez (1) GRAINMETER-rel. Az elektronikus kalászvisszahordó-minőség kijelzőjének köszönhetően a kalászvisszahordóban a mag aránya (2) a CEBIS-en bármikor leolvasható. JET STREAM. A JET STREAM tisztítórendszer speciálisan a ROTO PLUS leválasztórendszerhez készült. Kettős tisztítószéllel átfújt ejtőlépcső Az első ejtőlépcső 150 mm magas A hosszú tisztítólevegő kiegyenlítő csatorna egyenletes, extrém magas levegőnyomást biztosít 8-rekeszes turbina fúvóka (LEXION 780/770) 6-rekeszes turbina ventillátor (LEXION 760/750/740) Elektromos rostaállítás kényelmesen a fülkéből Automatikus irányítás a CEMOS AUTOMATIC és a 4D által. Kettős tisztítószél. A kettős tisztítószéllel átfújt ejtőlépcső egy intenzív előtisztításért felelős. A turbinaventilátor mely a vezetőfülkéből fokozatmentesen állítható, a szükséges egyenletes levegőáramról gondoskodik. Kihúzható előkészítő asztal. A kihúzható előkészítő asztalon a magnak (lent) valamint a töreknek és a szalmának (fent) az előosztályozása történik. A felső rosták tehermentesítése által a tisztítókapacitás nagyobb lesz. Az aratás végén az előkészítő asztal tisztítása hat (LEXION 780/770), illetve négy (LEXION 760/750/740) műanyag elem egyenkénti könnyű kihúzásával elvégezhető. 3D tisztítás. Dinamikus lejtőkiegyenlítés a felső rosta aktív vezérlése által Stabil teljesítmény akár 20%-os oldallejtőkön is Karbantartás- és kopásmentes Gyors és egyszerű utólagos beszerelés Az AUTO CONTOUR-ral ideális párost alkotnak, kiváló dőléskiegyenlítést eredményeznek Ezekkel az adatokkal, vagy a CEMOS segítégével a kezelő önállóan tudja a gépbeállításokat optimalizálni, hogy a LEXION-ban rejlő maximális teljesítményt kiaknázza. 3D nélkül 3D-vel További információk az alábbi weboldal alatt: lexion700.claas.com 54 55

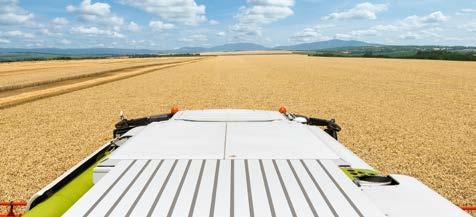

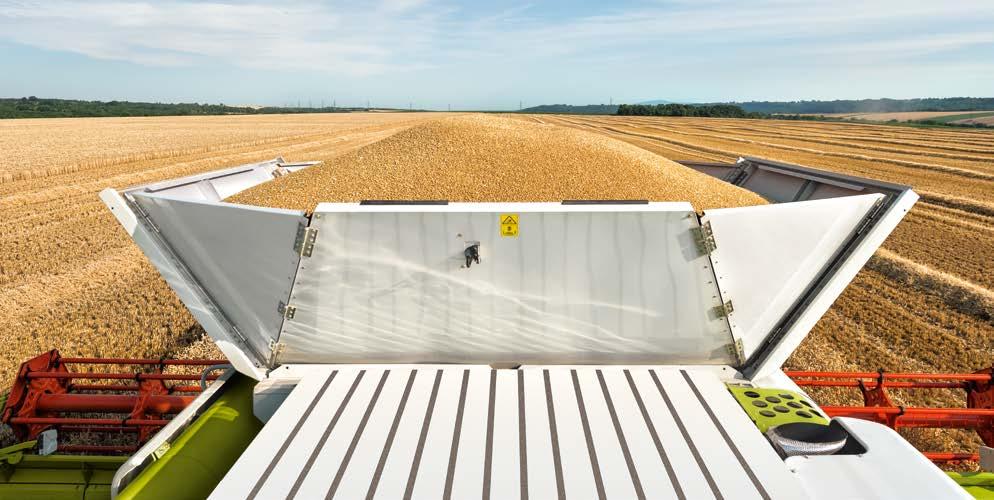

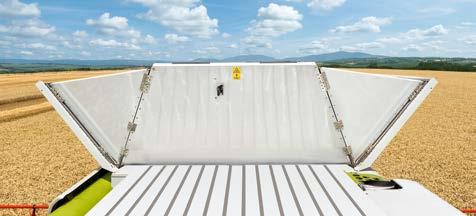

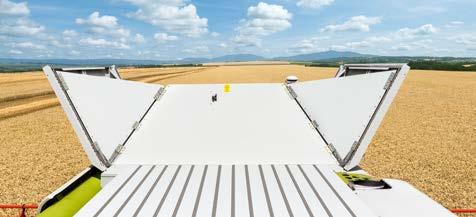

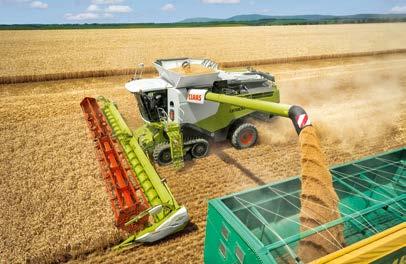

29 Több mag a tartályban. Magtartály QUANTIMETER Új: Akár l magtartály. Amikor a munka nagy részét a cséplőszerkezet, a magleválasztó, és a tisztítórendszer már elvégezte, a magok az automatikusan felnyíló magtartályban gyűlnek össze. A nagy, literes magtartályával a LEXION a befogadóképesség esetében is egy jelentős nagyságot tanúsít - kiegészítve számos más jó tulajdonsággal. Megnövelt ürítési teljesítmény. A nagy teljesítményű felső ürítésnek köszönhetően 130 l termény hagyja el másodpercenként a magtartályt. A lerövidített ürítés több időt hagy a kezelőnek, hogy a cséplésre tudjon koncentrálni. A magtartály maradéktalan ürítését a felépítése és sima felülete teszi lehetővé. PROFI CAM, mindent szem előtt. Minden LEXION modell ürítőcsigájának végére felszerelhető egy PROFI CAM. A kamera helyzetétől függően három folyamatot lehet egyszerre a vezetőfülkében egy kiegészítő színes monitoron megjeleníteni és megfigyelni: Ürítőcsiga kihajtva: túlrakodás megelőzése Ürítőcsiga behajtva: szecskaterítés Ürítőcsiga behajtva: a gép hátuljának megfigyelése hátramenetben vagy közúti közlekedésnél Összesen négy kamerát lehet a rendszerhez csatlakoztatni és egyidejűleg ahogyan az S10 terminálon, úgy a színes monitoron a vezetőfülkében megjeleníteni. Kényelmes terményellenőrzés. A vezetőfülke hátsó nagy méretű szélvédője optimális rálátást biztosít a terményre. A sötétben való munkavégzéshez a magtartály belső világítása nyújt segítséget. Egy ellenőrző nyílás teszi lehetővé a mintavételt kézzel a magból. A mintavételező nyílásban elhelyezett ellenőrző pohár egyidejűleg mérce a hektoliter súly meghatározásához is. A QUANTIMETER mér és ellenőriz. A QUANTIMETER fontosabb funkciói, mint áteresztési teljesítmény, nedvességmérés és adatok a CEBIS-en megjeleníthetőek. Az áteresztőképesség-mérés terményfajtánként történik. A termény nedvességtartalmát folyamatosan ellenőrzi és kérésre kimutatható. Mennyiségméréskor a magfelvonóban egy optikai érzékelő méri az elevátorlapátok töltöttségét. A hibatényezőket figyelembe véve, amelyek a gép keresztirányú- és oldaldőléséből adódhatnak, a QUANTIMETER automatikusan kiértékeli a pontos aratási mennyiségeket. A TELEMATICS-en minden adat rendelkezésre áll, vagy a CEBIS-en keresztül kényelmesen kinyomtatható. A QUANTIMETER-rel való kapcsolat során az elevátorlánc feszessége teljesen automatikusan állítódik a pontos mérés érdekében. CEBIS hátsó kamera. A szalmaszekrényre szerelt hátsó kamera közvetlenül a CEBIS monitorján jeleníti meg a képet. Amint a LEXION hátrafelé megmozdul, automatikusan megjelenik a kamera képe

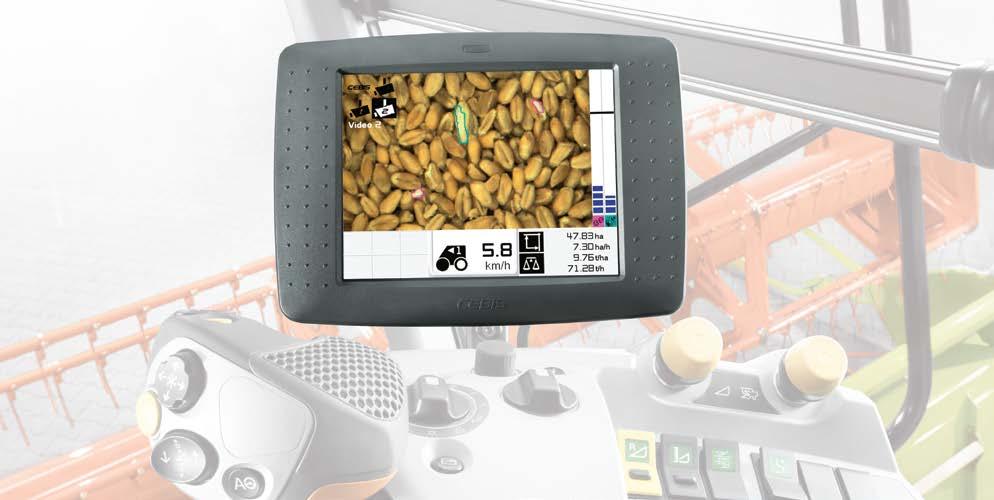

30 Jobb szemminőség. GRAIN QUALITY CAMERA GRAIN QUALITY CAMERA. A magminőség, azaz a tört mag arány és az idegen anyagtartalom (NKB) a magtartályban, a vezető részéről magas fokú rutint és koncentrációt igényel. Az idegen anyag lehet szalma, törek, kalászcsúcs és por. A GRAIN QUALITY CAMERA az elevátorfejen található,olyan helyzetben, ahonnan a termény pontosan megfigyelhető és elemezhető. Jelenleg a LEXION 780, 770 és 760 típusoknál elérhető. Másrészt ezek a "CEBIS tipikus" aratási képen is megjeleníthetők, mégpedig a törött mag és idegen anyag kijelző a kalászvisszahordás kijelző mellett található. Automatikus képelemzés. A GRAIN QUALITY CAMERA-val felvett képek folyamatosan értékelve vannak. Ez teljesen automatikusan történik. Az elevátorfejen elhelyezett kamera által kapott adatok nagyon megbízhatóak, hiszen az anyag nem keveredik és a kamera a képet közvetlenül az anyagáramlásból nyeri. Lehetséges termények. Jobb szemminőség. A GRAIN QUALITY CAMERA segítségével jelentősen több információ áll rendelkezésre a kombájn ideális beállításaihoz a magminőséget illetően, mivel ennek ellenőrzése folyamatos és automatikus. A CEBIS kijelzőn a vezetőnek lehetősége van a mag minőségének gyors ellenőrzésére. Az eredmény pedig a tökéletes magminőség és alacsony veszteség. CEBIS megjelenítés GRAIN QUALITY CAMERA. A magminőség CEBIS-en való megjelenítése akár élő képben is lehetséges úgy, hogy a kezelő azonnal láthatja. Ezzel egyidejűleg a jobb képszélen a törött mag és az idegen anyagrész is megjelenik. A GRAIN QUALITY CAMERA a következő terményeket tudja kiértékelni Búza Repce Kukorica Árpa Más növényfajtáknál a videókép természetesen szintén megjelenik, hogy betekintést nyerjünk a terményáramba

31 Még jobb. A szalma kezelése. Szalmakezelés Hatékony és pontos. Az új szalmaszecskázó, az új mechanikusan hajtott törekterítő és az automatikus dobásirány illesztés képezik az erőteljes és átgondolt szalmakezelést az Ön LEXION-jánál

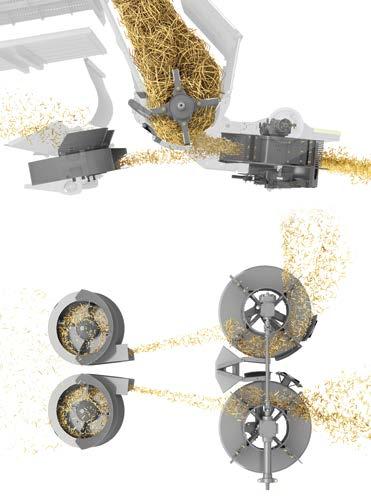

32 Nagyobb teljesítmény. Nagyobb kényelem. Az új szalmaszecskázó. Szalmakezelés Szalmaszecskázó Új: Szecskaminőség kényelmes optimalizálása. Új: Átállítás rendképzésre a fülkéből. Még nagyobb tömegáram. Néha segít, ha a dolgokat nagyobbra csináljuk. Az új szalmaszecskázó megnövelt átmérője által jelentősen javult a terményfelvétel és terményvezetés. A szecskázó meghosszabbított terelőlemezei által a szecskázott szalmát hosszabban viszi magával és jelentősen erősebben felgyorsul. Ez mindenek előtt a törekterítőnél nagy mértékben növeli a dobásnagyságot és szórásminőséget. CLAAS szalmakezelés. SPECIAL CUT II. A rázóládából a szalma közvetlenül a szecskázóba kerül, melynek hatékonysága a legszélsőségesebb követelmények esetén sem csökken. Az akár 108 db szorosan elhelyezett, mindkét oldalán élezett szecskázó kés, egy törőél és egy ellenkés biztosítja az egyenletes rövid szecskaméretet. Azért, hogy a szecskaméret és annak szétterítése tökéletesebb legyen, a LEXION egy behajtható dörzselemmel rendelkezik. Aprítás után a szecskaáram a törekoszlatóhoz kerül. Az új szalmaszecskázónál a rostalemezek(5) és az ellenkések(6) is hidraulikusan beállíthatóak. Tehát munka közben a szecskaminőséget a CEBIS-e beállíthatjuk ezáltal képes a szántóföldi körülményekre rugalmasan reagálni. Rendelhető szerszám nélküli, két karral történő mechanikus beállítással is. A vezetőfülke elhagyása most már a múlté, legalábbis a szalmaszecskázó rendképzésről szalmatörekterítésre átállításához. Ez kényelmesen elvégezhető a fülkéből a CEBIS-en keresztül. Ha csak egy részét kell az adott terménymennyiségnek szecskázni, akkor a kezelő a gépet néhány másodperc alatt átállítja. 1 Állítható keresztirányú vágóél 2 Rotortengely 3 Kés 4 Dörzsléc 5 Állítható dörzslap 6 Állítható ellenkés Szecskaminőség Súrlódó lemez Ellenkés KI KI Terítőrendszer süllyesztés Rendképzés Szecskázás Közúti közlekedés 62 63

33 Nagyobb hatékonyság. Nagyobb pontosság. Az új törekterítő. Szalmakezelés Törekterítő Új: mechanikus hajtású törekterítő. A szecska és pelyva pontos eloszlatása. Törekterítő szecskázómódban. Törekterítő a rendképzésben. Tökéletes szalmaelosztást a legmagasabb minőségen garantál a mechanikusan meghajtott törekterítő. A két egymással szemben forgó szóró rotor szíjhajtás által meghajtva dolgozik mindig állandó fordulatszámmal. Ez az egyedülálló hajtási koncepció biztosítja az egyenletes eloszlás minőségét. Különösen a változó körülményű területeken (száraz szalma állandó állapotban, nedves és nehéz szalma a csapágyaknál) használja ki a törekterítő erősségeit. Mind a szecskázott anyag, mind a törek a tisztításból közvetlenül a törekterítőhöz kerül, aminek a mozgását felveszi és tovább gyorsul.ez a koncepció biztosítja együtt a mechanikus hajtással az alacsony teljesítményigényt és az alacsony üzemanyag-fogyasztást. Térképvezérelt elosztás. A szalmaszecskázó közvetlenül átadja az anyagot a törekterítőnek. A törekterítő gondoskodik egy esetleges terményáram gyorsításáról és szétosztja az anyagot az egész munkaszélességben. Törekterítő és pelyvadobó ventilátor kombinációja. A rendképzéshez történő üzemeltetéshez a törekterítő egyszerűen lehajtható és a hajtómű 100%-osan elválasztott. A törekterítő nagyon csendes és nem igényel több erőt. A pelyva és rövidszalma a rostaszekrényekből a pelyvadobó ventillátor által van szétosztva. Minden szórórotornak két mozgó szórólemeze van. Ezek szórószélességét együttesen és elkülönítve is beállíthatjuk. Ez lehetővé teszi minden körülményhez történő illeszkedését a gyakorlatban. Tehát a LEXION-nak sikerült egy hatékony szalmaelosztó alacsony energiabefektetés mellett - még az ilyen kedvezőtlen körülmények között is, mint extrém magas szalmaterhelés, különböző szalmanedvesség tartalom, erős oldalszél vagy meredek lejtők. A rostaszekrényektől a rövid szalma és a pelyva eljut a pelyvadobó ventillátorhoz. A pelyvadobó ventillátor közvetlenül atörekterítőhöz vezeti. Tehát a pelyva-rövid szalma keverék kiteheti akár a 25%-át a teljes átvitelnek,amit az aktív elosztás szállít és az egész munkaszélességben szétosztja. Pozícionált törekterítő: Szállítás, szecskázás, rendképzés 64 65

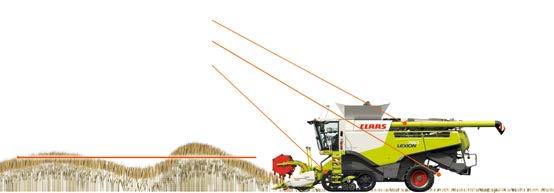

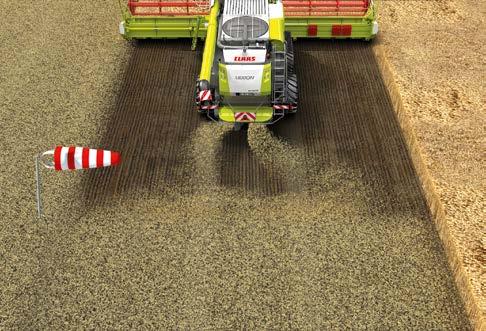

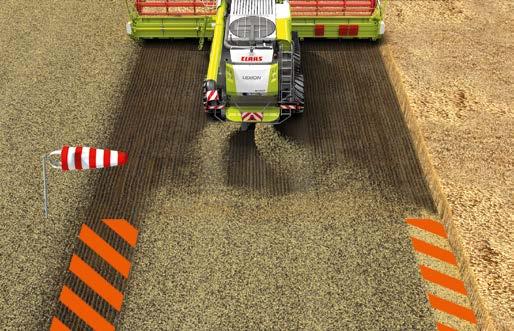

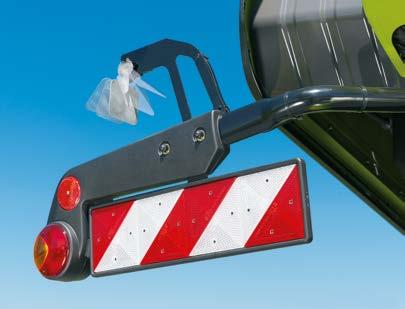

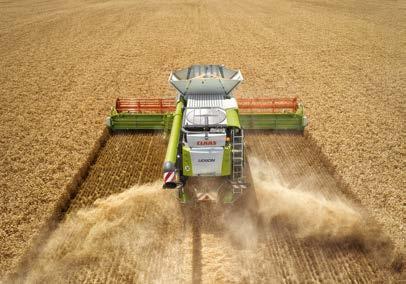

34 Előrelátás a következő betakarításra. Szalmakezelés Terítési irány szabályozás Automatikus terítési irány állítás. Minden radiális törekterítővel felszerelt LEXION modell két érzékelővel szerelhető fel, a terítés irányának automatikus állításához. Az érzékelők jobbra és balra találhatók a gép világításának konzoljain.a CEBIS-en kersztül a kezelő kényelmesen beállíthatja a szenzorok érzékenységét. Egyenletes törekterítés. A törek és pelyva a rostaszekrényről kerül a törekterítőhöz, vagy a pelyvadobó ventillátorhoz. A törekterítő hidraulikus hajtású,mely a rostaszekrényről lekerülő pelyvát és töreket egyenletesen a gép mögé szórja. Egy áteresztő szelep segítségével igény szerint egyedileg beállítható a fordulatszám és ezzel együtt a szórási szélesség. További információk az alábbi weboldalon: lexion700.claas.com Automatikus oldalszél kiegyenlítés. Az oldalszél befolyásolja a szecska kidobási irányát. Ennek következménye az egyenetlen szalmaoszlatás a levágott tarló szélein, ami az anyag áramlását is kedvezőtlenül befolyásolja (A). Ennek megoldásaként a szenzorok a gép hátsó részén érzékelik az oldalszél intenzitását, és egyenletes terítést eredményeznek. Előnye: a törek egyenletes és automatikus oszlatása, a kezelő egyidejű tehermentesítésével (B). Automatikus terítési irány állítás lejtőn történő haladáskor. A gép hátsó részén található szenzorok a lejtőn való haladás során a föld gravitációs vonzáserejének köszönhetően mindig függőlegesbe kerülnek. Az automatikus terítési irány állítás lehetővé teszi a lejtőn is a teljes munkaszélességen az egyenletes terítést (D). Így a kezelő munkája még a domboldalon is egyszerűsödik. A rend iránya és szélessége a CEBIS-en manuálisan beállítható Beállítások a CEBIS-en keresztül 66 67

35 Az eredmény kötelez. CLAAS POWER SYSTEMS (CPS). CLAAS POWER SYSTEMS Optimális meghajtás az optimális teljesítményért: CPS. A CLAAS gépek fejlesztésekor folyamatos törekvés volt a jobb hatásfok, a nagyobb megbízhatóság és a megfelelő gazdaságosság elérése. Ez természetesen érvényesült a kombájnok területén is. Döntő szerepet kapott ebben a hajtásrendszer, és itt nem csak egy erősebb motorról van szó. A CLAAS POWER SYSTEMS név alatt a CLAAS egyedülálló módon a hajtásrendszer legjobb elemeit ötvözte. A hatalmas teljesítményt mindig akkor kapja meg, amikor arra szüksége van. Ideális a munkafolyamatok összehangolására, gyorsan kiszámítható üzemanyag megtakarítással. A LEXION-nál ez annyit jelent, hogy a CLAAS a 15 éves fejlesztési tapasztalatával megalkotta a létező legjobb hajtásrendszert. A cél a legjobb eredmény elérése. Több különleges műszaki megoldás és egyedülálló extrák: a legnagyobb megbízhatóságért extrém körülmények között is. A LEXION készen áll

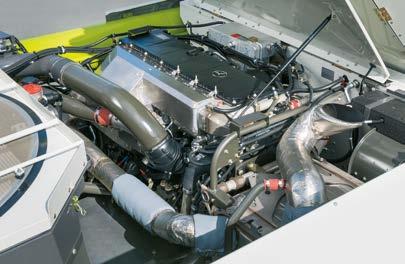

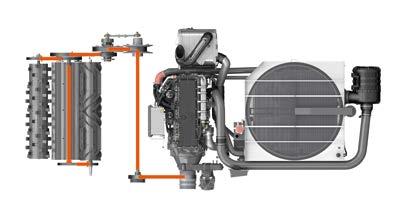

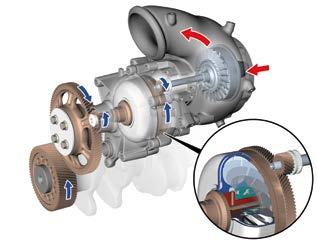

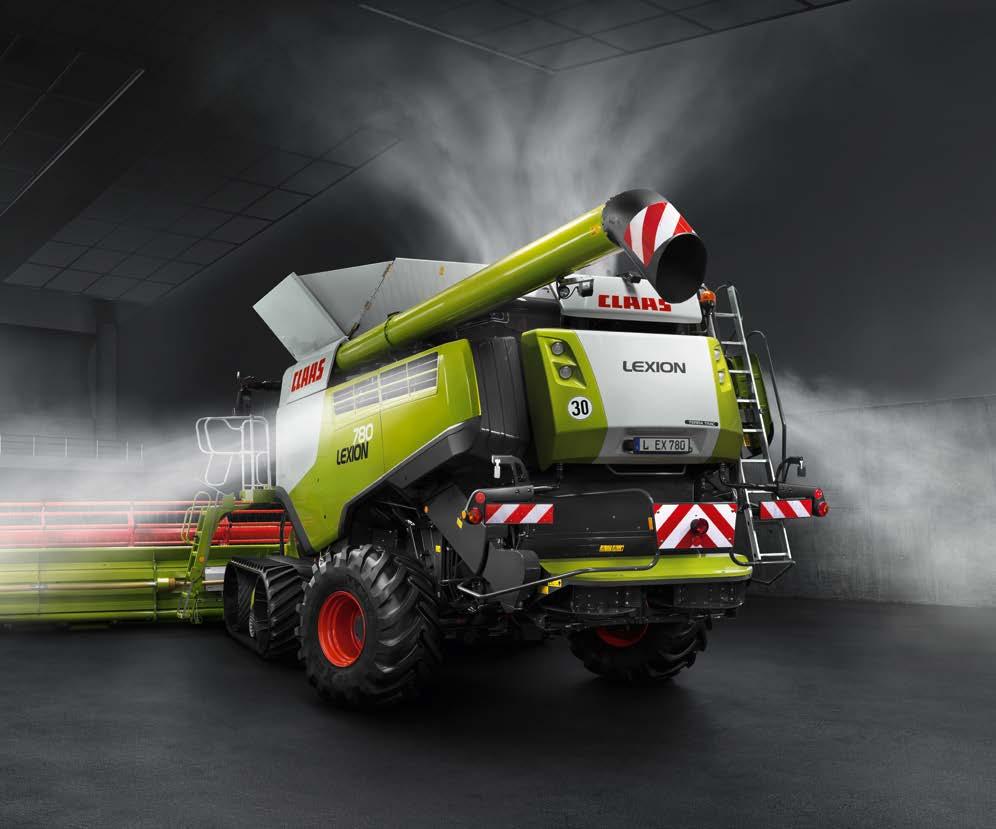

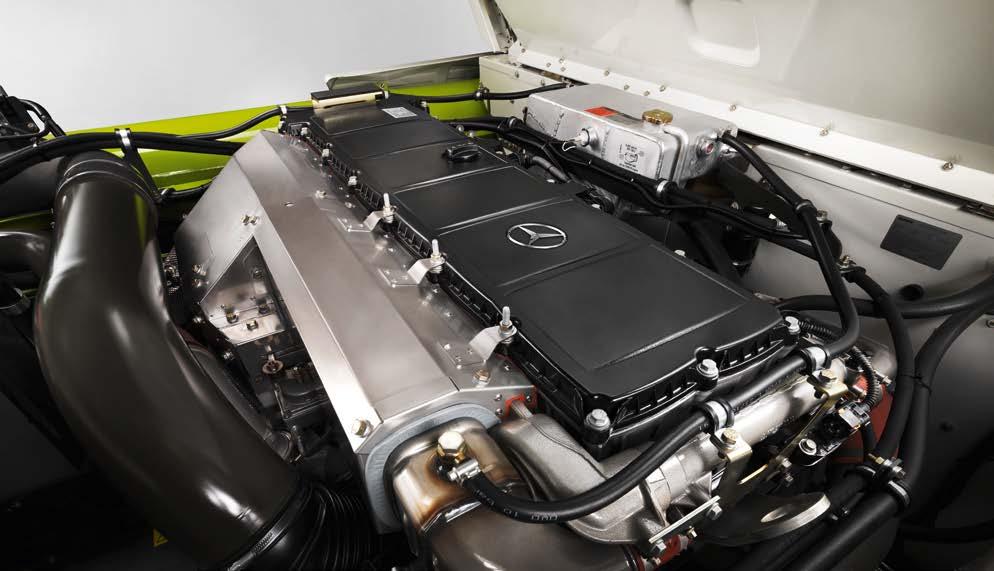

36 Több erőtartalék. A motorok. Motor További információk az alábbi weboldalon: lexion700.claas.com Stage IV (Tier 4) kipufogógáz szabvány az SCR és EGR által. Turbo-Compound-Technologie a LEXION 780 / 770 -nél. Erő és intelligencia kombinációjából. A tények. Minden LEXION 700 modell teljesíti a Stage IV (Tier 4) normát egy szelektív katalitikus redukció (SCR: Selective Catalytic Reduction) által. A folyamat során a kipufogógázban található nitrogéndioxidot tiszta nitrogénné és vízzé alakítja. Az ehhez szükséges adalékanyagot egy 80 literes tartályból vezeti hozzá. Továbbá egy kipufogógáz-visszavezetésen (EGR: Exhaust Gas Recirculation) keresztül a motorgáz egy része a beszívott friss levegővel keveredik.így az égés során a motorban kisebb hőmérséklet keletkezik és megakadályozza a nitrogén képződést. Ahhoz, hogy a hatásfokot teljes terhelésnél növelje, a 15,6 literes motor fel van szerelve egy második turbinával a turbófeltöltő kipufogógáz-áramában. A turbina ereje a motor lendkerekére van közvetítve és növeli a hatásfokot, mintegy 3%-kal (akár 37 kw). Ez a technológia gondoskodik ezen kívül a hatékonyság növelésről magas futáspontosságnál és egy stabil forgatónyomatéknál. Az új Mercedes-Benz motorok akár 15,6 literes hengerűrtartalommal gondoskodnak a LEXION-nál a magas teljesítményről, és az alacsony üzemeltetési költségekről. Az új Mercedes-Benz motorokkal teljesíti minden LEXION 700 modell a Stage IV (Tier 4) károsanyag-kibocsátás követelményeit. A15,6 literes hengerűrtartalommal mindkét csúcsmodell a LEXION 780 és 770 bőséges erőtartalékkal rendelkezik. A LEXION 780-nál maximálisan 626 LE elérhető. A LEXION 750és 740 modellek 10,7 literes hengerűrtartalommal rendelkeznek és szintén DYNAMIC COOLING rendszerrel vannak felszerelve. Egyedül a LEXION 760-ban van Perkins motor. Ezekhez természetesen a teljes CLAAS szerviz elérhető. Mercedes-Benz OM 473 LA, 15,6 l (LEXION 780 / 770) Perkins 2206F, 12,5 l (LEXION 760) Mercedes-Benz OM 470 LA, 10,7 l (LEXION 750 / 740) Stage IV (Tier 4i) kipufogógáz szabvány Optimális égésfolyamat Jobb motortulajdonságok Magas forgatónyomaték Alacsonyabb üzemanyag-felhasználás Optimális erőátvitel 80 literes tank az adalékanyagnak Két akkumulátor a 24V-os motorelektronikáért, egy akkumulátor a 12V-os fedélzeti elektronikához 70 71

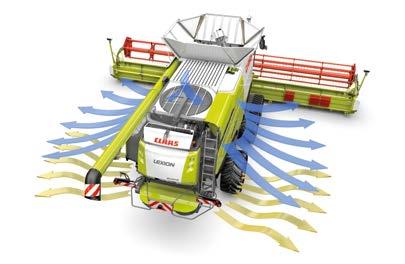

37 Még intelligensebb hűtőrendszer. DYNAMIC COOLING. DYNAMIC COOLING DYNAMIC COOLING. Új: Most minden LEXION 700 modellhez Minden LEXION 700 modell egy teljesen új hűtőrendszerrel készült. Optimális helyen található: a motortér mögött vízszintesen elhelyezve. Egy nagy méretű, 1,60 m átmérőjű forgó rosta biztosítja, hogy mindig elegendő friss levegő kerüljön beszívásra. Az állandó tisztítás egy automatikus porelszívó segítségével történik. A nagy méretű hűtőrendszer elegendő tartalékkal rendelkezik, hogy állandó hűtésről és hosszú karbantartási intervallumról gondoskodjon. Találékony módon: függönyhatás. A hűtőrendszer felépítése ideális légáramláshoz vezet. Fentről beszívva kerül a friss levegő a hűtőrendszeren keresztül lefelé, végül a motortérbe, majd az oldalsó szellőzőkön kivezetve távozik. Ezáltal egy különösen hasznos függönyhatás keletkezik: a légáram a por felszállásával ellentétesen megy, megakadályozva ezzel a hűtő elkoszolódását, átvéve gyakorlatilag a folyamatos tisztítás funkcióját. Kettős előny: mindig elegendő hűtés, hosszabb karbantartási intervallumok. Üzemanyag megtakarítás az állítható ventilátor meghajtással. Egy, a kombájnoknál egyedülálló állítható ventilátor meghajtás szabályozza a LEXION modellekben a saját fordulatszámát önállóan - az igényelt hűtőteljesítménytől függően. Erőtakarékos, mivel a maradék a gép számára rendelkezésre áll. Intelligens szerkezet, amely csak akkor igényel nagyobb teljesítményt, amikor arra valóban szükség van. DYNAMIC COOLING - nagy méretű hűtőrendszer állítható meghajtással SIMA Innovation Award 2013 ezüstérem További információk az alábbi weboldal alatt: lexion700.claas.com 72 73

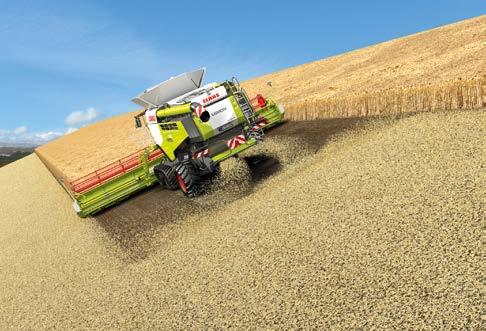

38 Nagyobb teljesítmény meredek lejtőn. MONTANA Hidraulikus rendszer: több teherbírás, rövidebb reakcióidő. Meredek lejtőkön a LEXION kiemelkedő teljesítménye még jobban megmutatkozik. A hidraulikarendszer tovább javítja a MONTANA teljes vezérlését. A hidraulikus rendszer hatékonyságát tovább növeli a vezérelt ferdetárcsás szivattyú (LS-szivattyú) Üzemi nyomás 200 bar (+ 10 %) Olajtovábbítás mértéke a szivattyúnál 120 l/perc (+ 50 %) Nagyobb adapteremelési képesség + 10% súly / + 50%-kal nagyobb reagálási sebesség (arányos szelepvezérlés) Maximális visszaforgató teljesítmény még alapjáraton is, 10%-kal nagyobb forgatónyomaték Magasabb viszkozitású szintetikus olajak javítják a kopási tulajdonságokat Kevesebb zaj, hiszen nem változik a nyomás (állandó nyomású rendszer) Hatékony hajtásrendszer Cséplés, mintha sík területen dolgozna. A LEXION MONTANA titka a hajtó hídban rejlik. A vázszerkezet dőlésekor a munkahengerek a kerekeket a talaj felszínéhez igazítják. A MONTANA oldalirányban 17%-os dőléskiegyenlítésre képes, illetve lejtőn 6%-os hosszirányú különbséget képes kiegyenlíteni. Ez lehetővé teszi, hogy a meredek vidékeken is ugyanolyan cséplési teljesítményt érjen el, mint sík terepen történő munkavégzéskor. A vezető helyzete bármilyen lejtőn optimális és kényelmes, hogy a hosszú munkanapokat is könnyedén teljesítse. NEU: LEXION 750 MONTANA. A LEXION 760 MONTANA mellett a LEXION 750, mint MONTANA most is elérhető. MULTI CONTOUR. Az új fejlesztésű MULTI CONTOUR vezérlés, az ismert AUTO CONTOUR funkciók mellett a híd állásának függvényében állítja be a lengőkeret és a vágási szög helyzetét. A 3D tisztítás növeli a biztonságot. A LEXION MONTANA is rendelkezik 3D vezérléssel, hogy a 17%-ot meghaladó oldalirányú dőlés esetén is garantálható legyen a tisztítórendszer teljesítménye. Érvek a MONTANA mellett: Oldalirányú kiegyenlítés 17%-ig Hosszirányú kiegyenlítés 6%-ig Akár 9 m-es vágóasztallal Nagyobb vonóerő differenciálzárral Könnyebb kezelhetőség A hidraulikus rendszer miatt a MONTANA teljes vezérlése javult 30 km/h-s hidrosztatikus járószerkezet Autóvezetéshez hasonló kezelési élmény Nagyobb kezelői kényelem Sík tereppel azonos teljesítmény MONTANA vezérlés a kezelőpult segítségével A hátsó híd munkahengerének és a lengő keretnek a helyzete a CEBIS-en nyomon követhető. 30 A differenciálzár különösen meredek terepen is lehetővé teszi a biztos előrehaladást. Pótlólagos biztonságot nyújt a nedves, hidraulikus tárcsafék, mely kiváló fékteljesítményt eredményez

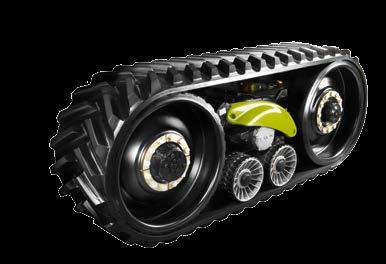

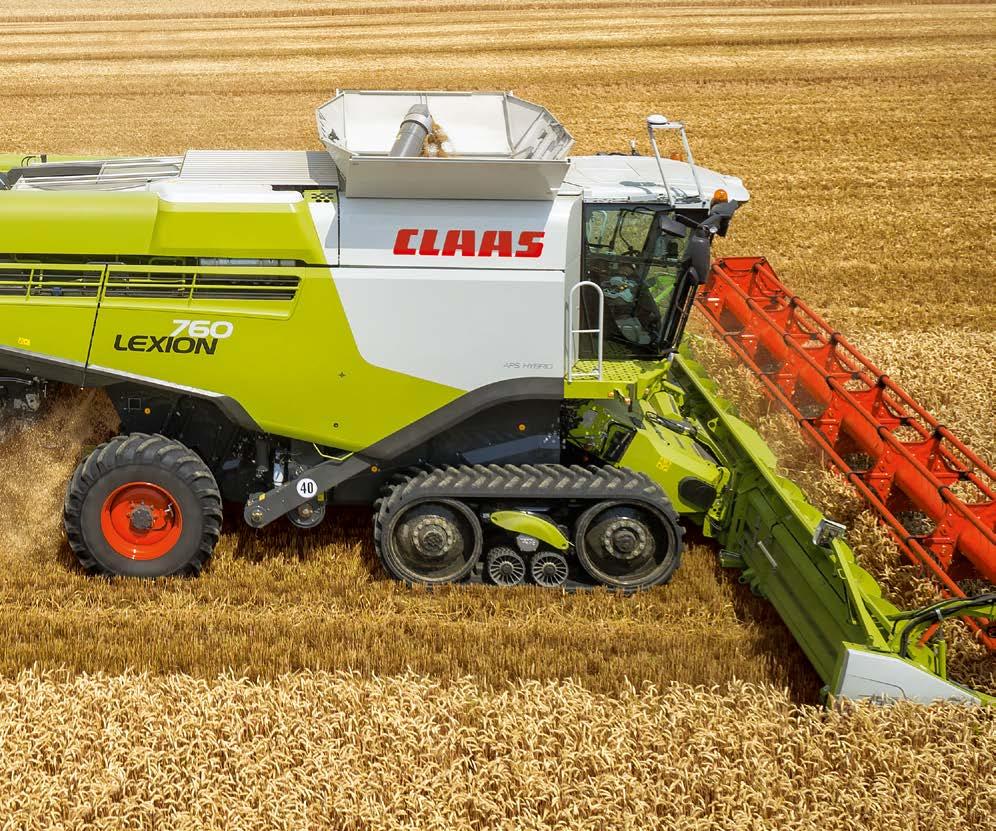

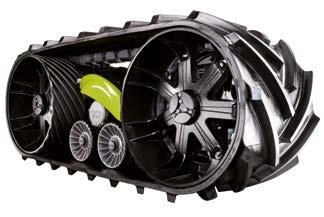

39 Még jobban óvja a talajt. Most már a LEXION 750 is. TERRA TRAC Mindent a gyakorlatból. Kényelmesebb, mint valaha. A CLAAS már több mint 20 éve kínálja a saját TERRA TRAC rendszerét. Azóta világszerte számtalan TERRA TRAC járószerkezettel dolgoznak már. A gyakorlatban a CLAAS TERRA TRAC rendszere bizonyította rátermettségét újra és újra a legnehezebb körülmények között is. Minden úton otthonosan. A nagy gépek szállítása, közlekedése a közúton manapság egyre körülményesebb. Ezen felül a szállítási szélesség törvény által szabályozott. A különböző LEXION modellek számára négy különböző TERRA TRAC rendszer áll rendelkezésre, háromféle szélességben. Így minden igény számára elérhető a szükséges TERRA TRAC gumiheveder. A LEXION 770 és 760 típusokhoz rendelkezésre áll a TERRA TRAC rizs járószerkezet, 890 mm szélességgel. A LEXION 760 ezzel a járószerkezettel is eléri közúti közlekedés során a 40 km/h-t. A TERRA TRAC segítségével LEXION-ja mintha hímes tojáson járna, óvja a szántóföldet. Egy kidolgozott konstrukció biztosítja ennek feltételeit: az új TERRA TRAC minden eleme (hajtókerék, futókerék és támgörgők) külön rugózású - ez megakadályozza a karosszériát érő ütődéseket, növeli a vezető kényelmét és nagyobb stabilitást eredményez a kanyarokban is. A CEBIS-ben három különböző futómű magasság beállítása lehetséges, így a talaj feletti magasság a géphez igazítható. Automatikus szintkiegyenlítés. Hidropneumatikus rugózás. A hidropneumatikus rugózásnál a hidraulika hengerek feltöltésével vagy tehermentesítésével lehet menet közben a kombájnt felemelni, vagy lesüllyeszteni A hajtókerék és futókerék, valamint a támgörgők egymással szemben forognak és csapágyazottak, a beépített nyomásszabályozóval rendelkező hidraulikus munkahenger támasztja meg a csapágyazást Hatása: automatikus szintkiegyenlítés a jobb kanyar stabilitásért 2 km/h felett További információk az alábbi weboldal alatt: lexion700.claas.com 635 mm 735 mm 890 mm, gabona 890 mm, rizs 76 77

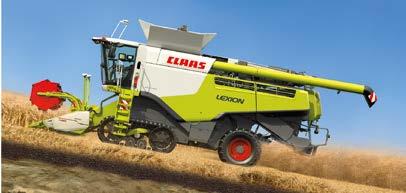

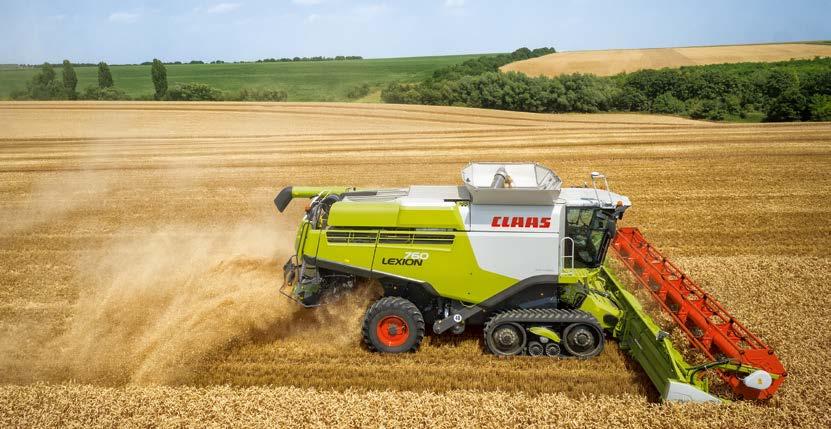

40 Közúton gyorsabban. TERRA TRAC Kombájnok között a leggyorsabb. LEXION 760 / 750 Az új generációs TERRA TRAC: Az Ön LEXION-ja vonuláskor gyorsabb, mint bármely más kombájn - mindezt nagy biztonsággal, magas vezetési kényelemmel, és határozott nyomon haladva. Ezt a SIMA 2011 kiállításon ezüst éremmel díjazták. A TERRA TRAC hosszabb munkanapokat tesz lehetővé, és jelentős mértékben növeli a szezonális teljesítményt. A jobb talajkövetés, egyenletesebb tarlómagasság, kisebb gépterhelés és a csillapításnak köszönhetően 30%-kal egyenletesebb haladás magáért beszél. A talaj védelme növeli a hozamot. A TERRA TRAC gumihevederes járószerkezet áttekintése. 635 mm 635 mm Aki a jelenben a talajt megkímélve arat, csökkentve ezáltal a talajtömörödöttséget, annak nem kell a jövőben veszteségekkel számolni a betakarítás során. 25" 735 mm 29" 890 mm 3,29 m / 10,79 ft. 3,49 m / 11,45 ft. 25" 735 mm 29" 890 mm 40 km/h-val az utakon. LEXION 760 TERRA TRAC. Szállítási szélesség csak 3,29 m (LEXION 760 / 750) Szállítási szélesség 3,49 m (LEXION 780/770) Talajvédelem: 66% - kal alacsonyabb talajnyomás, mint egy gumikerekes gépnél Nagyobb terepleküzdő képesség (kukorica/rizs/nedvesség/lejtő) Nagyobb stabilitás a lejtőn (oldalmenet) Alacsonyabb menet közbeni ellenállás és csúszás, kevesebb üzemanyag-felhasználás Hosszabb bevetési idők, magasabb szezonális teljesítmény Tökéletes közúti alkalmazhatóság 30 vagy 40 km/h-nál 35" LEXION 780/770 3,79 m / 12,43 ft. 35" A hidropneumatikus rugózású TERRA TRAC-ot 2011-ben a SIMA kiállításon SIMA Innovációs ezüstéremmel díjazták. Minden perc, amit a közúti közlekedés során egy kombájnnal megspórolunk, növeli napi teljesítményünket a földeken. Ha rendeznének egy világbajnokságot, a LEXION 760 TERRA TRAC azt kimagaslóan vezetné, mint a világ leggyorsabb kombájnja, a közúton egyedülállóan 40 km/h-s haladási sebességével. A CEBIS-ben három különböző futómű magasság beállítása lehetséges, így a talaj feletti magasság a géphez igazítható. 635 mm 635 mm 25" 735 mm 3,49 m / 11,45 ft. 25" 735 mm 29" 890 mm 3,79 m / 12,43 ft. 29" 890 mm 40 35" 3,99 m / 13,09 ft. 35" További információk az alábbi weboldalon: lexion700.claas.com LEXION 760 TERRA TRAC gyorsan a célhoz! 78 79

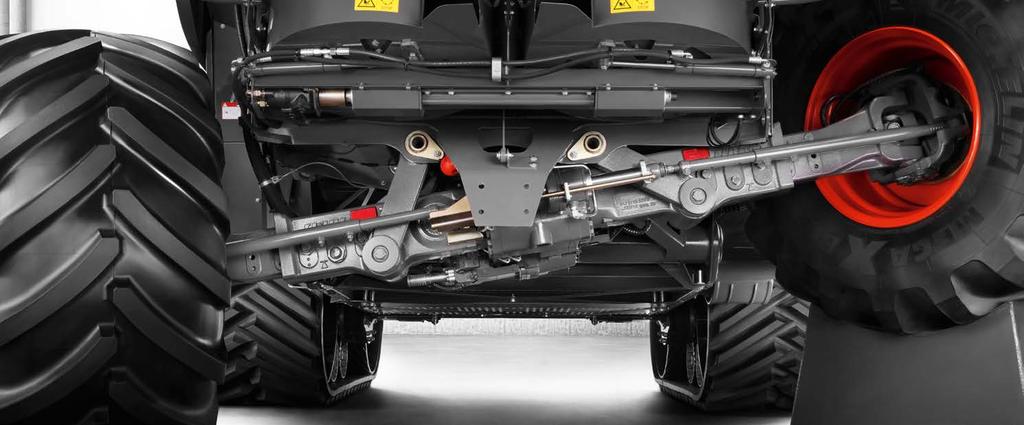

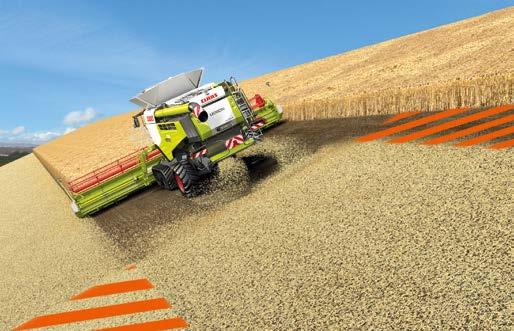

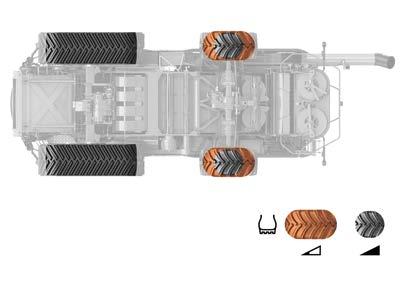

41 Nagyobb fordulékonyság. A 4 csuklópontos hátsó híd. 4 csuklópontos hátsó híd Beállítások Főkapcsoló Szántóföldi nyomás kormányzott híd Közúti nyomás kormányzott híd Ki Manuális Automatikus Négy csuklópont egyedülálló fordulékonyság. Elkötelezett LEXION: új megoldások az aktív meghajtásra. Ezek a CLAAS által kifejlesztett és szabadalmaztatott felépítési mód két kiváló előnnyel új mércét állítottak fel. Korlátlan fordulékonyságot biztosít, nagy abroncsméretnél is, 1,65 m magasságig (30"). Egyedülálló stabilitással és vonóerővel rendelkezik. A szántóföld egyenetlenségeire a 4 csuklós tengely nemcsak úgy reagál, mint a hagyományos lengőtengely, mely a felfüggesztési pontnál lengőmozgást végez, hanem kiegészítőleg oldalsó kimozdulással is. Ez a 4 csuklópontos tengelynek nagyobb rugalmasságot és kis fordulósugárt biztosít. 30" abroncsozás 1,65 m-es átmérő. A nagyobb felfekvő felület alacsony nyommélységet eredményez. Így a talajt nemcsak a TERRA TRAC járószerkezettel védi az első tengelyen, hanem ezáltal egy egyedülálló 30"-os abroncsokkal a hátsó kerekeken. Abroncsméret 500/85 R 30 Abroncsmagasság 1,65 m-ig Abroncsnyomás szabályozás a kormányzott hídon. A még nagyobb hatékonyság érdekében, a LEXION kormányzott hídja felszerelhető egy nyomásszabályozóval. A nyomást a kezelő így kényelmesen a fülkéből is vezérelheti a CEBIS-en keresztül. Amennyiben a kívánt abroncsnyomás értékeket szántóföldre és közútra előzőleg eltároljuk, azt a közúti haladás kapcsolóval automatikusan aktiválhatjuk. A CEBIS-en való beállítás alternatívájaként az abroncsnyomás a szántóföldön való alkalmazáshoz egy, a fülketetőbe épített billenőkapcsoló segítségével manuálisan is beállítható. A szántóföldön a csökkentett abroncsnyomás által a talaj tömörödése is csökken, a kerékcsúszás csökken és a hatékonyság növekszik. A közúti közlekedés során a jól beállított abroncsnyomás magasabb járműstabilitást, alacsonyabb kopást és kevesebb üzemanyag fogyasztást eredményez. További információk az alábbi weboldalon: lexion700.claas.com Egyedülálló 30"-os abroncsozás a talaj védelméért 80 81

42 Nagyobb függetlenség útközben. Abroncsozás Hajtómű Abroncsméret Standard gumiabroncsok MICHELIN CerexBib 680/85 R 32 bar 2,9 1,8 800/70 R 32 bar 2,4 1,6 900/60 R 38 bar 3,0 1,7 A LEXION modellek elektrohidraulikus vezérlése ezen kívül CRUISE PILOT-tal, mint automatikus menetsebesség szabályozással is felszerelhető. Így tetszés szerint manuálisan vagy automatán is vezethető, akár egy luxusautó. A magas fokú kényelem teljesítménynövelést eredményez. Standard Abroncsméret gumiabroncsok SVT CHO Continental 800/70 R 32 bar 2,4 1,6 A közúti közlekedéshez modelltől függően lehet 20, 25, 30 vagy 40 km/h sebességet választani. Standard gumiabroncsok CerexBib Az abroncstechnológia, ami kíméli a talajt. A CLAAS és világhírű gumiabroncs gyártó cég hatékony együttműködésének eredménye. Számok és tények: 0,6-1,1 barral kisebb abroncsnyomás teljes vonóerő mellett, az azonos méretű hagyományos abroncsokkal összehasonlítva - 35%-os csökkenést jelent A hagyományos abroncsokkal szemben két mérettel nagyobb felületet biztosítanak, 22%-kal nagyobb felületen érintkezik a talajjal ugyanakkora szállítási szélességnél Hajtómű tengely abroncsméret: 900/60 R 38, 800/70 R 32 és 680/85 R 32, kormányzott tengely abroncsméret: 620/70 R 26 és 520/80 R 26 Hidrosztatikus járószerkezet. A LEXION hidrosztatikus hajtásrendszere kényelmesen vezérelhető a multifunkciós karral: kuplungolás és sebességváltás nélkül. A hidrosztatikus rendszer kitűnik magasabb hatásfokával. A keletkezett erőtartalékok a gép hatékonyságának növelésére fordíthatóak. Mintha egy autót vezetnénk. A LEXION 780/770/760/760 MONTANA modellekben közúti közlekedéskor a fordulatszám automatikusan állítódik be a kezelőkar helyzetétől függően. Ezáltal még kevesebb üzemanyagot használ fel. Haladáskor a névleges fordulatszámon működő motor jelentős mennyiségű üzemanyagot takarít meg. Differenciálzár. Ha nagyon nedves talajon kell dolgozzon és a kerekek jobban besüllyednek, nehezebben forognak, a differenciálzár átvezeti a hajtás fordulatszámát: a nehezebben forgó kerékről a könnyebben forgóhoz. Az e módon növelt teherbírás jobb haladást tesz lehetővé nedves talajon is. A differenciálzárral a LEXION 780 és 770 modellek, mint kerekes gépek felszerelhetők. + 22% cm 2 2,4 bar cm 2 1,6 bar 800/70 R 32 / kg LEXION 760 külső szélesség: 3,48 m IF 800/70 R 32 / kg LEXION 760 külső szélesség: 3,48 m Döntő előnye: Az abroncsok fokozzák a közúti közlekedés hatékonyságát. Jelentősen nagyobb felület nagyobb vonóerővel, kisebb csúszással és üzemanyag-felhasználással, miközben a talajnyomás csökkentésével hozzájárul a talaj megóvásához és egy jobb talajszerkezet kialakításához. Keskenyebb szállítási szélesség nagyobb felfekvő felületnél Automata haladás: A motorfordulatszám csökkentése a közúti közlekedésben üzemanyag megtakarítást eredményez

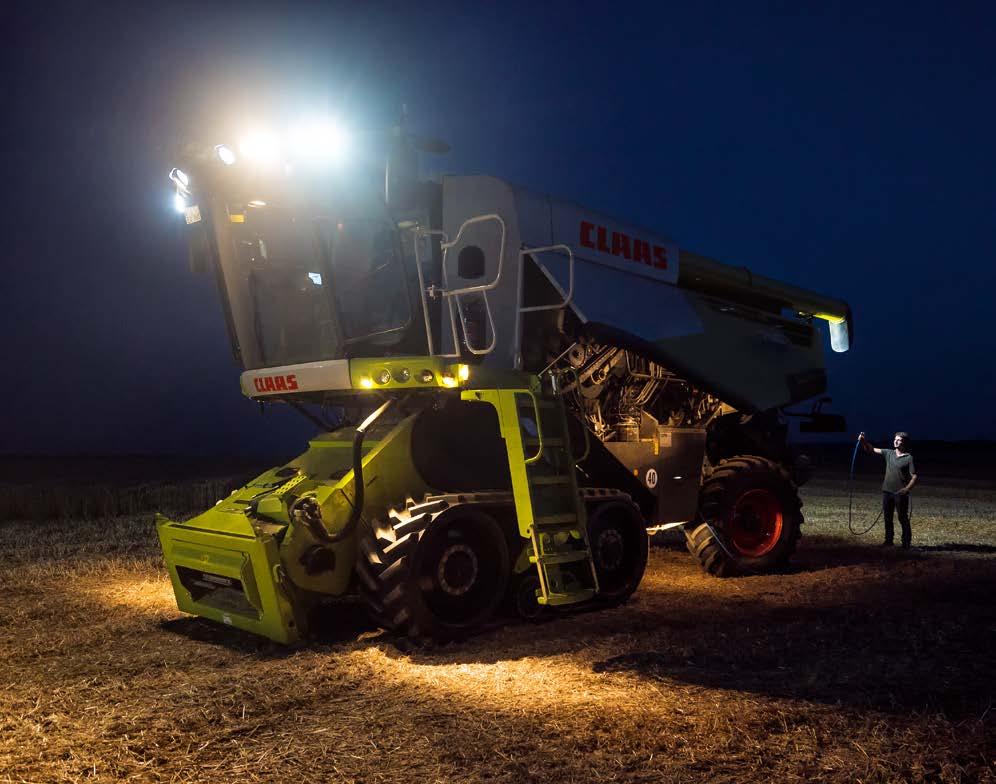

43 Nagyobb vonóerő. Kevesebb karbantartás. POWER TRAC Központi zsírzás Karbantartás Karbantartás: kevés ráfordítással. Központi zsírzó berendezés. Karbantartás tükrében a LEXION mindenkit megdöbbentett példás szerénységével. A karbantartási intervallumok hosszabbak, a hidraulika olaj csere intervalluma 1000 üzemóra. Továbbá, ha a karbantartási munkát tekintjük, az optimális hozzáférés által minden gyorsan és könnyűszerrel elvégezhető. Szükség szerint a központi zsírzóberendezés minden zsírzópontot automatikusan ellát. A zsírzópontokat és kenési intervallumokat elég egyszer beállítani. A manuális egyenkénti zsírzással ellentétben így a kenőanyag a zsírzópontokhoz egy központi tartályból kerül odavezetésre. POWER TRAC. Egy egyszerű gombnyomás és a LEXION teljes ereje az előrejutást biztosítja, még a legrosszabb talajviszonyok között is, maximális vonóerővel és alacsony üzemanyag fogyasztással. Az összkerékhajtás megbízhatóan és karbantartásmentesen dolgozik. Hajtásrendszer: Plusz vonóerő a hátsó hídon található központi hidrosztatikus motor segítségével Az összkerékhajtás menet közben is bekapcsolható Klasszikus kétkerék meghajtás a hátsó meghajtás mechanikus lekapcsolásával: a hatékonyság növeléséhez közúti közlekedésnél Nagyobb vonóerő Csukható hűtőkosár a gyors, manuális tisztításért A motortérhez és más karbantartási területekhez könnyű hozzáférni a kihajtható és leakasztható létra segítségével Csukható hűtőfedél Légkompresszor tömlővel és fuvatópisztollyal a kényelmes tisztításért Központi zsírzótömb könnyen elérhető zsírzópontokkal Tárolóbox pl. a szerszámosládának Egyedülálló oldalburkolat-kialakítás (alumíniumszendvicsszerkezet) a még könnyebb hozzáférésért Előnyei: Minden zsírzópont biztonságos és szabályozott kenése mozgás közben A dugattyúk és csapágyak élettartamának növelése Költségtakarékos a kevesebb kenőanyag felhasználással, és jobb kopásállóság Karbantartási idő csökkentése 84 85

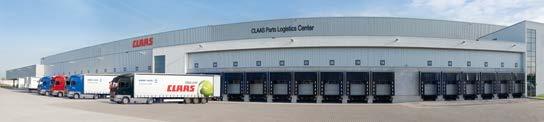

44 Mert ott vagyunk. CLAAS szerviz és alkatrész. CLAAS Szerviz és alkatrész Számolunk az igényeivel. Soha ne felejtse el: ha bármire szüksége van, mi ott vagyunk. Mindenhol. Gyorsan. Megbízhatóan. Szükség esetén a nap 24 órájában. Precíz megoldásokkal, amire a gépének, a gazdaságának szüksége van. Mert ott vagyunk. ORIGINAL alkatrészek és kiegészítők. Speciálisan az Ön gépére szabva: pontos alkatrészek, értékálló erőforrások, támogató kiegészítők. Használja ki a kiterjedt termékkínálatunkat, amellyel az Ön részére megoldást nyújtunk, hogy a gépének üzembiztosságát akár 100%-osra emelje. Mert ott vagyunk. Az Ön gazdaságának: CLAAS FARM PARTS. A CLAAS FARM PARTS minden metőgazdasági alkalmazáshoz kiterjedt piac- és területeket átívelő alkatrészprogramot kínál az Ön gazdasága számára. Mert ott vagyunk. Mindig a legújabb ismeretekkel. A CLAAS értékesítési partnerek világszerte az egyik legütőképesebb csapatát jelentik a mezőgazdasági technológiában. A mérnökök magasan képzettek és szakmailag rendelkeznek a szükséges specifikus- és diagnosztikai ismeretekkel. A CLAAS szerviz magas színvonalú munkájával áll az Ön rendelkezésére, az Ön elvárásainak megfelelő kompetenciákkal és szaktudással. Mert ott vagyunk. Tervezhető biztonság. Szerviztermékeinkkel segítjük az Ön gépe üzembiztosságának növelését, a munkakiesés esélyének csökkentését és a költségek kiszámíthatóságát. A CLAAS MAXI CARE tervezhető biztonságot nyújt az Ön gépének. Mert ott vagyunk. Hammból az egész világba. A központi alkatrészraktárunk valamennyi eredeti alkatrészt gyorsan és megbízhatóan szállítja a világ minden pontjára. Az Ön CLAAS kereskedője a legrövidebb idő alatti megoldást kínálja: a betakarításhoz, a gazdaságához. Mert ott vagyunk. Problémamegoldás távdiagnosztikával: CLAAS TELEMATICS. Az Ön gépében lévő CLAAS TELEMATICS két igen fontos szempontnak tesz eleget: a CLAAS szervizmérnőkei által gyors segítséget nyújt, valamint vezeték nélküli kapcsolattal a munkáról gazdaságossági adatokat szolgáltat. A problémát helyben megoldjuk - akkor is, ha Ön nem találkozik velünk. Mert ott vagyunk. A Németországban található Hamm-i CLAAS alkatrész logisztikai központban különböző alkatrész áll rendelkezésre több mint m 2 területen

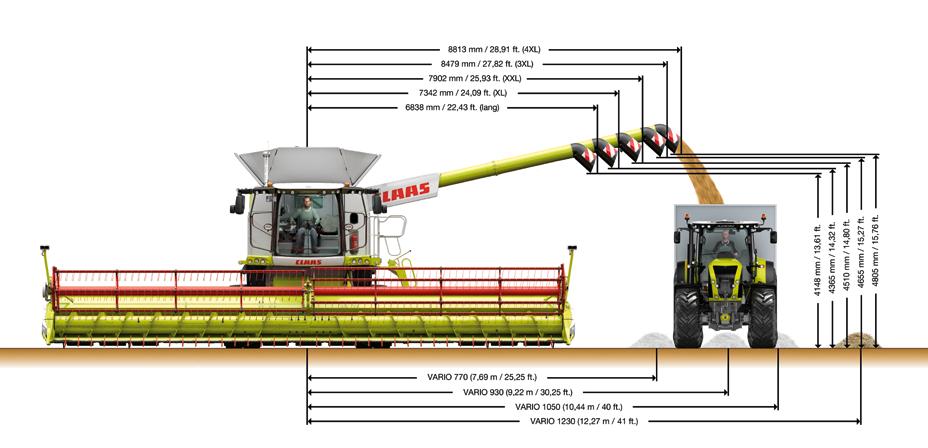

45 A LEXION 700 áttekintése. Műszaki adatok 1 GPS PILOT 2 Kényelmes vezetőfülke 3 CEMOS AUTOMATIC 4 CEMOS 5 CEBIS 6 LASER PILOT 7 Középen csapágyazott motolla és behúzócsiga 8 Behajtható rendválasztó 9 Hátulról állítható leválasztóél 10 Osztott kaszasín 11 Többfunkciós csatlakozó 12 VARIO vágóasztal 13 Hidrosztatikus motollahajtás 14 Szinkronizált hajtómű 15 AUTO CONTOUR 16 GRAIN QUALITY CAMERA 17 APS cséplőszerkezet 18 DYNAMIC COOLING hűtőrendszer állítható hűtővel 19 PROFI CAM 20 ROTO PLUS 4D-vel 21 Mercedes-Benz vagy Perkins Motor 22 Mechanikus hajtású törekoszlató és automatikus terítési irány szabályzás 23 SPECIAL CUT II szecskázó 24 4 csukló pontos hátsó híd, valamint 30"-os abroncsok 1,65 m magasságig 25 Guminyomás-szabályozó 26 Pelyvadobó ventilátor 27 JET STREAM tisztítás 3D-vel 28 Gyűjtőasztal 29 TERRA TRAC / Abroncstechnológia 30 Turbina ventilátor 88 89

46 A LEXION elhivatott. Érvek. Fülke. Különösen nyugodt és koncentrált munka a csendes vezetőfülkében A vezetőülésből minden szem előtt tartható és GRAINMETER az elektronikus ellenőrzéshez CEMOS AUTOMATIC - a másodlagos leválasztás és tisztítás folyamatos automatikus beállítása GRAIN QUALITY CAMERA a magminőség automatikus ellenőrzéséhez CEBIS, CEMOS, CEMOS AUTOMATIC, CRUISE PILOT, automatikus kormányzás és TELEMATICS egy egyedi irányítási és ellenőrzési kényelmet biztosít. Hozamtérképezés- és mérés, valamint egy átfogó menedzsment Vágóasztalok. A 12,27 méter széles VARIO vágósztal garantáltan 10% többletteljesítményt biztosít optimalizált anyagáramával Az AUTO CONTOUR intelligens vágóasztal kiegyenlíti az egyenetlenségeket hossz-, és keresztirányban Nagy rugalmasságot biztosítanak az alap- továbbá VARIO vágóasztalok, rízsvágóasztal, repceasztal, MAXFLEX, CONSPEED, SUNSPEED, SWATH UP és MAXFLO Új: VARIO 930 és 770 típus 700 mm-es fokozatmentes állíthatósággal az integrált repcetálcáknak köszönhetően Új: CERIO 930 és 770 Standard vágóasztalok Cséplési technológia. Az APS cséplőrendszer segítségével akár 20%-kal nagyobb áteresztés - jobb magminőség a zárt cséplődobnak köszönhetően APS + ROTO PLUS = APS HYBRID SYSTEM: egyedülálló és csak a CLAAS-tól JET STREAM tisztítórendszer összefüggésben a 3Dtisztítással az akár 20 %-os lejtőkig literes magtartály, ürítési teljesítmény akár 130 l/s 4D-tisztítás, emelkedéstől függő rotortakaró lemez irányítás és automatikus ventillátorirányítás Professzionális szalmakezelés a SPECIAL CUT II-vel és törekterítővel, mechanikus hajtóművel és automatikus terítési irány állítással az egyenletes szalmaelosztásért a teljes munkaszélességben Automatikus terményáram ellenőrzés a cséplőmű, a másodlagos leválasztás és motor megfigyelésével. CPS - CLAAS POWER SYSTEMS. Mercedes-Benz OM 473 LA, Perkins 2206F és Mercedes- Benz OM 470 LA Motorok modern kipufogógáz normákkal nyújtanak megbízható erőtartalékot. DYNAMIC COOLING az összes LEXION 700 modellhez - Hűtőrendszer változtatható ventilátorhajtással A magas közúti sebesség által időmegtakarítás: elektrohidraulikus járószerkezet, akár 40 km/h sebességig TERRA TRAC és abroncstechnológia az optimális talajvédelemért Egyedülálló 4 csuklópontos hátsó híd 1,65 m abroncsmagasságig (30") LEXION 780/ 780 TERRA TRAC 770/ 770 TERRA TRAC 760/760 TERRA TRAC/ 760 MONTANA 750/750 TERRA TRAC 750 MONTANA 740 Cséplőrendszer APS cséplőrendszer MULTICROP kosár Cséplődob szélessége mm Cséplődob átmérője mm Cséplődob fordulatszáma dobfordulat-csökkentő nélkül Cséplődob fordulatszáma dobfordulat-csökkentővel ford. / perc ford. / perc (MONTANA) Verőléces cséplődob Zárt verőléces cséplődob 7/18-as cséplőkosár Cséplőkosár átfogási szöge Fok Cséplőkosár felülete m 2 1,26 1,26 1,06 1,06 1,06 Elektrohidraulikus kosárállítás túlterhelés védelemmel Szinkronban forgó gyorsító és utóverődob Cséplődob variátor feszítő automatika Kőgyűjtő vályú Rizses cséplőszerkezet Másodlagos leválasztás Nagy teljesítményű rotor ROTO PLUS Száma Rotorok hosszúsága mm Rotorok átmérője mm Rotorkosarak (szegmensek) Száma Rotorok fordulatszáma ford. / perc Rotorfordulat variátorral ford. / perc 800/640/500 (962) 800/640/500 (962) 800/640/500 (962) 800/640/500 (962) Változtatható rotorfelület Tisztítás JET STREAM Tisztítórendszer Műanyag előkészítő asztal (osztott, kihúzható) Ventilátor Turbina, 8 rekeszes Turbina, 8 rekeszes Turbina, 6 rekeszes Turbina, 6 rekeszes Turbina, 6 rekeszes Elektromos szelelő állítás Kettős tisztítószéllel átfújt ejtőlépcső Osztott, ellenmozgó rostaszekrények 3-D tisztítás 4D-tisztítás Rostafelület m 2 6,2 6,2 5,1 5,1 5,1 Elektromos rostaállítás Kalászvisszahordás a gyorsítódobhoz Menet közbeni kalászvisszahordás ellenőrzés a vezetőfülkéből Kalászvisszahordás kijelzése a CEBIS-en GRAINMETER Magtartály Magtartály térfogata (ANSI/ASAE S312.2 szerint) l (13500 TERRA TRAC) 11500/ (13500 TERRA TRAC) (9000 MONTANA) / 9000 Ürítőcsiga kihajtásának szöge Fok Ürítési teljesítmény l/s (110 MONTANA) 110/ / 130 QUANTIMETER hozammérő rendszer Automatikus lánckenés a magtartály ürítésekor LEXION 780/ 780 TERRA TRAC 770/ 770 TERRA TRAC 760/760 TERRA TRAC/ 760 MONTANA 750/750 TERRA TRAC 750 MONTANA 740 Szalmakezelés SPECIAL CUT II szecskázó, 108 kés SPECIAL CUT II szecskázó, 72 késsel Hidraulikus vezérlésű ellenkések és súrlódóelemek Törekterítő Hidraulikus átállítás a vezetőfülkéből (közút, rend, aprítás) Pelyvaterítő Pelyvatovábbító törekterítővel Automatikus terítési irány szabályzás Járószerkezet Oldalirányú dőléskiegyenlítés 17%-ig (MONTANA) (MONTANA) Hosszirányú dőléskiegyenlítés 6%-ig (MONTANA) (MONTANA) TERRA TRAC gumihevederes járószerkezet (TERRA TRAC) (TERRA TRAC) (TERRA TRAC) (TERRA TRAC) hidropneumatikus rugózással POWER TRAC 2 fokozatú sebességváltó (MONTANA/ TERRA TRAC 40 km/h) 40 km/h (TERRA TRAC) 30 km/h-s haladási sebesség / (TERRA TRAC) ( MONTANA/ TERRA TRAC) Autóvezetéshez hasonló kezelési élmény Differenciálzár 4 csuklópontos hátsó híd 30 "gumiabroncsokhoz Guminyomás-szabályozó ( MONTANA) Motor Gyártó Mercedes-Benz Mercedes-Benz Perkins Mercedes-Benz Mercedes-Benz Típus OM 473 LA OM 473 LA 2206F OM 470 LA OM 470 LA Hengerek száma / lökettérfogata (db/l) R 6/15,6 R 6/15,6 R 6/12,5 R 6/10,7 R 6/10,7 Vezérlés elektronikus elektronikus elektronikus elektronikus elektronikus Maximális teljesítmény (ECE R 120) kw/le 460/ / / / /405 Stage IV (Tier 4i) kipufogógáz szabvány Kipufogógáz utókezelés SCR-el Karbamidtartály (AdBlue) Kipufogógáz utókezelés DPF Fajlagos fogyasztásmérés Üzemanyagtartály térfogata l (800 MONTANA) 800 ( 1150) 800 ( 1150) DYNAMIC COOLING EASY CEBIS TELEMATICS Folyamatszervezés Hozamtérképezés CRUISE PILOT CEMOS AUTOMATIC CEMOS GPS PILOT, LASER PILOT, AUTO PILOT GRAIN QUALITY CAMERA ( 760 MONTANA) Automatikus terményáram-ellenőrzés Tömegek (A felszereltségektől függően változik) Kerekes kivitelű gépek vágóasztal szecskázó és törekterítő nélkül, teli üzemanyagtartállyal kg LEXION Első híd gumiabroncsozása 760 MONTANA MONTANA 740 ø Abroncsméret Osztály Külső szélesség IF900/60 R 38 MI m 2,05 3,90 3,90 3,62 3,62 3,62 IF800/70 R 38 MI m 2,05 3,79 3,79 3,49 3,49 3,49 800/70 R 38 CHO m 2,05 3,79 3,79 900/60 R 32 m 1,95 3,89 3,89 3,62 3,62 3,62 3,62 3,62 IF800/70 R 32 MI m 1,95 3,76 3,76 3,49 3,49 3,49 3,49 3,49 800/70 R 32 CHO m 1,95 3,76 3,76 3,49 3,49 3,49 800/70 R 32 m 1,95 3,76 3,76 3,49 3,49 3,49 3,49 3,49 710/75 R 34 MI m 1,95 3,36 3,36 3,36 IF680/85 R 32 MI m 1,95 3,70 3,70 3,22 3,29 3,22 3,29 3,22 680/85 R 32 m 1,95 3,70 3,70 3,22 3,29 3,22 3,29 3,22 IF 800/70 R 32 TR m 1,95 3,76 3,76 3,49 3,49 3,49 800/70 R 32 MI m 1,95 3,80 3,80 3,70 3,70 3,70 3,70 3,70 650/75 R 32 m 1,85 3,49 Nagyobb magasság és szélesség a kényelmes ürítésért. LEXION Abroncsméret TERRA TRAC, 635 mm TERRA TRAC, 735 mm TERRA TRAC, 890 mm Acéltalpas járószerkezet 900 mm 8813 mm / 28,91 ft. (4XL) 8479 mm / 27,82 ft. (3XL) 7902 mm / 25,93 ft. (XXL) 7342 mm / 24,09 ft. (XL) 6838 mm / 22,43 ft. (hosszú) Hátsó híd gumiabroncsozása 760 MONTANA MONTANA 740 ø Osztály Külső szélesség m 3,49 3,49 3,29 3,29 3,29 m 3,79 3,79 3,49 3,49 3,49 m 3,99 3,99 3,79 3,79 3,79 m 3,93 3,93 ø Abroncsméret Osztály Külső szélesség 750/65 R 26 Mi m 1,65 3,96 3,96 710/60 R 30 m 1,65 3,90 3,90 620/70 R 30 IMP m 1, /75 R 26 m 1, /85 R 30 IMP m 1,65 3,49 3,49 600/65 R 28 IMP m 1, ,49 3,70 3,49 3,70 3,49 VF520/80 R 26 Mi m 1,50 3,49 3,49 3,22 3,22 3,22 500/85 R 24 IMP m 1,50 3,49 3,49 3,22 3,70 3,22 3,70 3,22 710/ (700/ ) IMP m 1,35 3,71 3,71 3,71 710/60 R 30 IMP m 1,65 3,90 3,90 VF620/70 R 30 MI m 1,65 3,72 3,72 VF520/85 R 30 MI m 1,65 3,49 3,49 VARIO 770 (7,69 m / 25,25 ft.) VARIO 930 (9,22 m / 30,25 ft.) VARIO 1050 (10,44 m / 40 ft.) VARIO 1230 (12,27 m / 41 ft.) 4148 mm / 13,61 ft mm / 14,32 ft mm / 14,80 ft mm / 15,27 ft mm / 15,76 ft. További információk az alábbi weboldalon: lexion700.claas.com A CLAAS a gyakorlat követelményeinek kielégítésére termékeit folyamatosan továbbfejleszti. A változtatás jogát fenntartjuk, a képek csak tájékoztató jellegűek és esetleg a széria felszerelésbe nem tartozó különleges tételeket is tartalmazhatnak. Ez a prospektus az egész világon történő használatra készült. A pontos specifikációkkal és az árlistával kapcsolatban kérjük forduljanak az Axiál Kft-hez (tel:79/ ), hazai CLAAS márkakereskedőjükhöz. A fotók készítésekor, a működési elvek szemléltetéséhez alkalmanként bizonyos védőberendezéseket eltávolítottunk. Az összes gépet az érvényes jogszabályoknak megfelelően szállítjuk. Minden motorokra vonatkozó műszaki adat alapvetően az európai Stage kipufogógáz normához igazodik. A Tier-norma elnevezés ebben a dokumentációban kizárólag a jobb érthetőség miatt szolgál információként. Az olyan régiókban, ahol a kipufogógáz kibocsátás szabályozása a Tier-en keresztül történik, ennek nem rendelhető alá. 90 Alapfelszereltség Opció Rendelkezésre áll Nem áll rendelkezésre Alapfelszereltség Opció Rendelkezésre áll Nem áll rendelkezésre Alapfelszereltség Opció Rendelkezésre áll Nem áll rendelkezésre

47 Vágóasztalok Adapterek VARIO vágóasztalok VARIO 1230, VARIO 1050, VARIO 930, VARIO 770 CERIO vágóasztal CERIO 930, CERIO 770 Repce adapterek Minden hagyományos és VARIO vágóasztalhoz, de a CERIO vágóasztal esetében nem áll rendelkezésre Összecsukható adapterek C 540, C 450 CONSPEED / CONSPEED LINEAR sorok száma 8, 12 SUNSPEED sorok száma 12, 16 MAXFLEX MAXFLEX 1200, MAXFLEX 1050 MAXFLO MAXFLO 1200, MAXFLO 1050, MAXFLO 900 VARIO rizses vágóasztal HD verzióban rizses vágószerkezettel CERIO rizses vágóasztal Mint HD kivitel elérhető rizsvágórendszer készlettel SWATH UP SWATH UP 450 Adapterszabályozás, elektrohidraulikus ford. / perc Fokozatmentes hajtásrendszer ford. / perc 332, 420 Aktív vágóasztal fék Hagyományos vágóasztalok Tényleges vágásszélesség CERIO 930 (9,22 m), CERIO 770 (7,70 m) Hajtásrendszer Egyoldali hajtómű Behajtható rendválasztó Kasza behordócsiga távolság mm , manuálisan állítható Vágási frekvencia löket/perc 1218 Multifinger behordócsiga Hidraulikus visszaforgató berendezés Vágóasztal automatika CONTOUR AUTO CONTOUR Motollafordulatszám szabályzás Motolla magasság állítás Parkolópozíció Pótkasza Kalászemelő VARIO vágóasztalok Tényleges vágásszélesség VARIO 1230 (12,27 m), VARIO 1050 (10,67 m) VARIO 930 (9,22 m), VARIO 770 (7,70 m) Hajtásrendszer Kétoldali szinkron hajtómű Egyoldali hajtómű Behajtható rendválasztó Kasza behordócsiga távolság mm , repcénél , 700 mm fokozatmentes állítás kaszasín Osztott, kétoldali szinkronizált hajtás folyamatos Vágási frekvencia löket/perc Motolla- és csiga csapágyazás Középen csapágyazott motolla és behordócsiga Egytagú motolla és csigakialakítás Behordócsiga átmérője Vágóasztal automatika CONTOUR AUTO CONTOUR Motollafordulatszám szabályzás Motolla magasság állítás Motolla vízszintes beállítása Asztalhelyzet Parkolópozíció Pótkasza Kalászemelő További előnyök a felszereltségek által. Szeretnénk Önnek segíteni a megfelelő felszereltség abból, hogy az összetevők ideálisan kiegészítik egymást és kiválasztásában, ezért a LEXION modellekhez egy bármelyik csomagot is választja, mindenképpen árelőnyre tesz felszereltségi csomagot kínálunk. Ennek összeállításánál szert. Ezekről bővebb információt, valamint további akciós szakértőink az ügyfelek igényeihez igazodtak. Profitáljon Ön is csomagokról tájékoztatást az Ön kereskedőjétől kérhet. BUSINESS Paket. 1 TELEMATICS professzionális és automatikus dokumentálás Az Internet segítségével a gép adatok rendelkezésre állása, és a munkaadatok automatikus továbbítása Hozamtérképezés A szükséges adatok lehívása a gépről a hozamtérkép elkészítéséhez Terménykönyv Termény szerinti adatok Fajlagos fogyasztásmérés Üzemanyag-fogyasztás pontos meghatározása 1 LEXION 780, 770 és 760 (országspecifikus) Alapfelszereltség Opció Rendelkezésre áll Nem áll rendelkezésre
