Dr. Széchenyi Aleksandar Pécsi Tudományegyetem, Gyógyszertudományi Kar Gyógyszertechnológiai és Biofarmáciai Intézet
|
|
- Csenge Gálné
- 5 évvel ezelőtt
- Látták:
Átírás
1 Dr. Széchenyi Aleksandar Pécsi Tudományegyetem, Gyógyszertudományi Kar Gyógyszertechnológiai és Biofarmáciai Intézet :57 1
2 Miért fontos a kristályosítás a gyógyszertechnológiában? Gyógyszerkészítmény előállításának gyártási paraméterei meghatározott minőségű alap- és segédanyagokra vonatkoznak. Az eltérő tulajdonságú anyagok a gyógyszerforma minőségi paraméterein keresztül a gyógyszer hatásában is lényeges változásokat okozhatnak. Az azonos kémiai szerkezetű anyagok eltérő viselkedései rendszerint morfológiai és krisztallográfiai okokra vezethetők vissza.
3 Miért fontos a kristályosítás a gyógyszertechnológiában? Kristályosítási folyamat műveleti paraméterei befolyásolyják a kristályok: fizikai (kristályvíz tartalom, tapadás) kémiai(stabilitás) technológiai(gördülékenység, tablettázhatóság) biofarmáciai(oldhatóság, felszívódás) jellemzőit
4 Kristályok Kristálynak nevezzük azokat a szilárd anyagokat, amelyekben az atomok, ionok vagy molekulák határozott rendeződéssel térrácsban helyezkednek el. A teljesen rendezetlen és rendszertelen felépítésű szilárd anyagok a kristályokkal ellentétben amorf anyagok. A kristály térrács szerkezettel rendelkező szilárd test, mely egyes sajátságait tekintve anizotróp, homogén diszkontinuum. (olyan diszkontinuális térkitöltésű anizotróp térrács, melynek külső megjelenési formája a síklapokkal határolt mértani test)
5 Kristályok A kristályok három alapvető tulajdonsága: 1. a térrács bármely pontjából kiindulva csak az egymással párhuzamos irányok egyenértékűek, azaz fizikai és kémiai értelemben homogének, 2. anizotrópok, mert a kristályok mindig iránytól függő tulajdonságokat mutatnak (törés, hasadás) 3. diszkontinuitás: a térrácsot felépítő tömegpontok (atomok, ionok, molekulák) közt nagy távolság van, tehát a térkitöltés hézagos, megszakadó.
6 Kristályok felosztása és vizsgálata
7 Kristályok felosztása Habitusuk alapján (mikroszkópos vizsgálat) Szerkezetük alapján (Rtg. diffrakció) b α a β γ c
8 Kristályok felosztása Kristályok felosztása habitusuk alapján

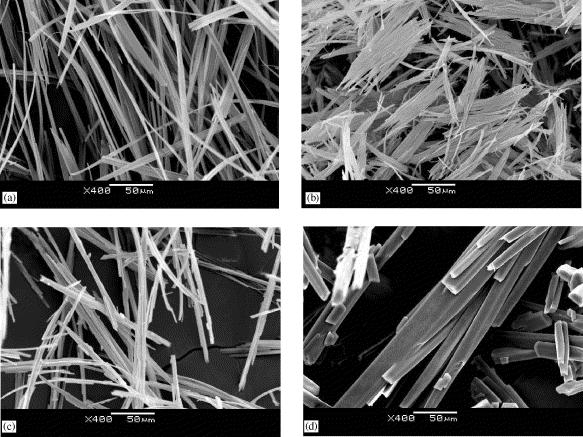

9 Kristályok vizsgálata és felosztása Kristályok felosztása habitusuk alapján izometrikus tűs oszlopos táblás lemezes
10 Kristályok vizsgálata és felosztása Kristályok felosztása habitusuk alapján Euler-törvény l + cs = é + 2 l cs é a kristály lapjainak száma a csúcsok száma az élek száma
11 Kristályok vizsgálata és felosztása Kristályok felosztása szerkezetük alapján Azelemi cellaa kristályrács azon legkisebb része, mely még rendelkezik a teljes térrács tulajdonságaival. Az elemi cellát a tömegpontok három legrövidebb transzlációs távolságával, az elemi cella élhosszaival (a, b, c), illetve a transzlációs irányok közötti szögekkel (α, β, γ) jellemezzük. Ezeket együttesen rácsállandóknak nevezzük.
12 Kristályok vizsgálata és felosztása Kristályok felosztása szerkezetük alapján August Bravaisfrancia matematikus 1849-ben geometriai alapon levezette, hogy amennyiben a térrács felépítésében azonos tömegpontok vesznek részt, úgy éppen 14-féleelrendeződésű, szimmetriájú elemi cella lehetséges. Ezeket nevezzük: Bravais-féle elemi celláknak A 14-féle elemi cella közül pedig hét olyan van, melyben a tömegpontok csak az elemi cella csúcsain helyezkednek el. Ezeket nevezzük primitív elemi celláknak. A hét primitív elemi cella élei határozzák meg nagyság és irány szerint a hét kristályrendszer tengelykeresztjét.
13 Kristályok felosztása Kristályok felosztása szerkezetük alapján A hét kristályrendszer b α a β γ c triklin a b c α β γ 90 o 120 o monoklin a b c α = γ = 90 o, β 90 o ortotrombikus a b c α = β = γ= 90 o tetragonális a = b c α = β = γ= 90 o trigonális a = b = c α = β = γ 90 o hexagonális a = b c α = β = 90 o, γ= 120 o köbös a = b = c α = β = γ= 90 o
14 Kristályok felosztása szerkezetük alapján türkíz pirit :57 14
15
16
17 RITANOVIR :57 17
18 Source:
19 Kristályok polimorfiája Polimorfia Azonos vegyület vagy elem különböző termodinamikai feltételek mellett különböző rácsszerkezetben jelenhet meg. Átalakulás módja lehet: 1. enantiotrop (reverzibilis) 2. monotrop (irreverzibilis) A hatóanyagok különböző polimorf módosulatokkal rendelkezhetnek. Ezeknek eltérhet egymástól a a.) vízoldékonysága, b.) oldódási sebssége, c.) biofarmáciai viselkedése, d.) a készítmények bioekvivalenciája
20 Polimorfia és bioekvivalencia Hatóanyag: A polimorf módosulat Hatóanyag B polimorf módosulat
21 Víznek 10 is több jól ismert polimorf alakja van
22 :57 22
23
24 Polimorfia Kálcium-karbonát polimorfiája aragonit kalcit (400 C fölött).
25 Rendezettség mértéke A tér három irányába mutatott rendezettség alapján a következő csoportosítást tehetjük: Amorf (rövidtávú-rendezettség) mezomorf Kristályos rendszerek (hosszútávú-rendezettség) Nematikus (egyirányú rendezettség) Szmektikus (kétirányú rendezettség) Röntgendiffreakciós képe sávos Röntgendiffreakciós képe vonalas :57 25
26 Rendezettség mértéke :57 26
27 Amorf állapot Előny: A fajlagos felületük nagyobb, mint a kristályos rendszereké, ezért gyorsabban oldódnak A polimorfok számának növelésével az amorf állapot előfordulási valószínűsége nő. Némely hatóanyag (elsődleges megfigyeléseket antibiotikumok esetében tették - azlocillin) hatásosabb amorf formájában, mint kristályos formában. Hátrány: Instabil rendszerek, melyek idővel kristályos formává alakulnak, e folyamat legtöbbször kiszámíthatatlan (csak empírikusan vizsgálható), ezért gyógyszerstabilitási problémákat okozhat. (hatástalanná válhat a készítmény, amennyiben csak az amorf forma rendelkezik terápiásan hasznos hatással) :57 27
28 Amorf állapot Előállítás: Ha az anyag olvadékát kellően nagy sebességgel hűtjük, akkor az olvadék amikroszkópos elemeinek nincs kellő idejük, hogy kristályrácsba rendeződjenek. (a halmozódás sebessége nagyobb a rendeződés sebességénél) Másként megfogalmazva az amorf rendszereket, befagyott rendezetlenségnek is nevezik :57 28
29
30 Kristályosítás Mik a kristályosítás lehetőségei? Kristályosítani lehet: a.) gázfázisból (deszublimáció) b.) folyadékfázisból b.1.) olvadékkristályosítás (egykomponensű rendszer) b.2.) oldatkristályosítás (két, vagy több komponensű rendszer)
31 Kristályosítás Mi a kristályosítás célja? Szilárd kristályos anyag előállítása, amely megfelelő kristályformával, habitussal, szemcsemérettel, kristályvíz-tartalommal rendelkezik. A további technológiai feldolgozásnak feltétele a kristályok reprodukálható paraméterei. Továbbá tisztítás, anyag elválasztás, forma adás.
32 Kristályosítás A kristályosítás elve A kristályosítás két kulcsfolyamata a gócképződés (szilárd szemcsék megjelenése) és a kristálynövekedés (hatóanyagmolekulák hozzákapcsolódnak a már meglévő a kristályszemekhez). A gyakorlatban e folyamatok egyidejűleg mennek végbe.
33 Kristályosítás A kristályosítás elve Gócképződés: elsődleges: Homogén (teljesen tiszta oldatból, túltelítettség miatt indul meg a gócképződés) Heterogén (szennyezők jelenléte, külső hatás eredménye) másodlagos (szándékosan oldatba vitt ún. oltókristályok alkalmazása)

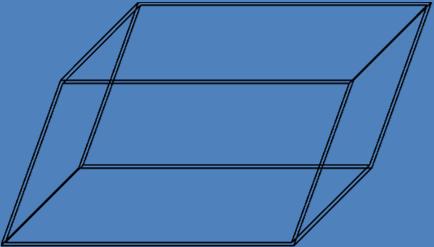

34 Kristályosítás Az elemi cella és a kristály növekedés gócképződés és növekedés gócképződés
35 Kristályosítás Egyensúlyi oldhatósági görbék Oldatból történő kristályosításnál a kristályosodás hajtóereje az oldat túltelítettsége. Kristályosodáshoz a telítési koncentrációnál nagyobb koncentráció szükséges. túltelítés elérhető: -hűtéssel, -bepárlással, -oldószercserével (kicsapással) -kisózással
36 Kristályosítás Egyensúlyi oldhatósági görbék
37 Kristályosítás Oldhatósági görbe Kristályképződés és hőmérséklet A stabil tartomány az egyensúlyi oldhatósági görbe alatti, telítetlen oldat területe. A telítési görbén az oldatban dinamikus egyensúly alakul ki, az időegység alatt keletkező kristályok tömege azonos az oldódó kristályok tömegével.
38 Kristályosítás Oldhatósági görbe Kristályképződés és hőmérséklet A metastabil tartományban (Ostwald-Miers terület) a kristály-képződés nem valószínű, de a meglévő szemcsék növekednek. A túltelítési görbe - a labilis és a metastabil tartomány határa - függ a hűtés, a párolgás és a keverési sebességétől. A túltelített oldat instabil.
39 Kristályosítás Oldhatósági görbe Kristályképződés és hőmérséklet A labilis tartományban spontán kristályképződés van, a gócképződés sebessége hirtelen növekszik.
40 Kristályosítás Oldhatósági görbe Kristályosodás sebessége Az oldatban időegység alatt képződő gócok mennyiségének és a meglévő kristályok időegység alatti növekedésének együttes eredménye. Befolyásolja a kristályok: méretét méreteloszlását
41 Kristályosítás Gócképződési és kristálynövekedési görbék I. II. gócképződés gócnövekedés I. Gyors gócképződés, lassú gócnövekedés. sok kis kristály V g V kn I. Lassú gócképződés, gyors gócnövekedés.. kevés nagy kristály V g V kn
42 Kristályosítás Gócképződés sebessége: dn dt = k ( c c g m ) i n t k g c c m i gócok száma idő sebességi állandó oldat koncentráció túltelített oldat koncentráció empirikus paraméter
43 Kristályosítás Kristály növekedés sebessége: 1. Diffúziós gócnövekedés dm dt = k gn A ( c c f ) m t k gn A c c f kristály tömege idő gócnövekedési sebességi állandó kristálygóc felülete oldat koncentráció oldat koncentráció a kristály felületén
44 Kristályosítás Kristály növekedés sebessége: 2. Konvekciós gócnövekedés dm dt = 1 k κ A( c c f ) k κ az áramlásra jellemző állandó felületi reakciósebességi állandó
45 Kristályosítás Oldat kristályosítás anti-aids drug zidovudine Szulfamethoxazol Thymidilate-syntase blokkoló inzulin

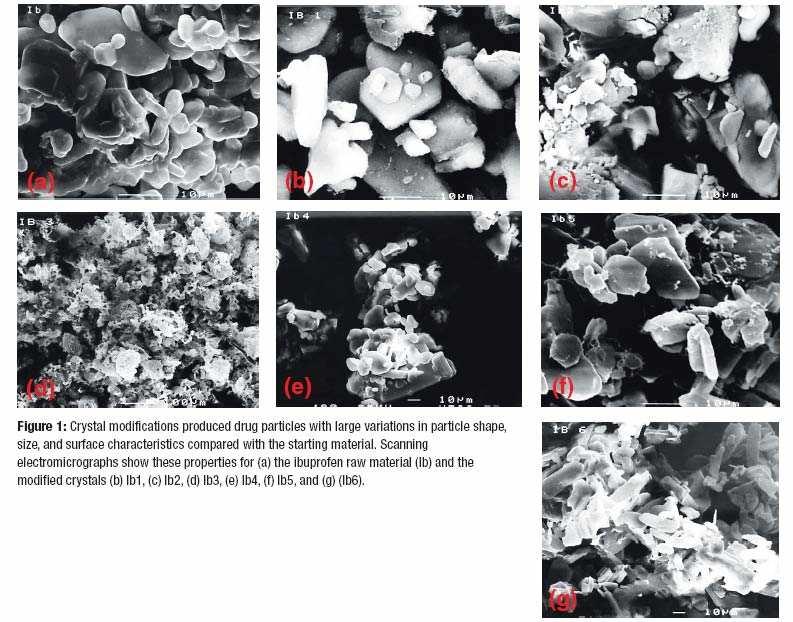

46 Kristályosítás Átkristályosítás Ibuprofen a.) kezdeti anyag poros rossz gördülékenység b.) agglomerátum - sokkal jobb gördülékenység c.) lapos nagy kristály - romlik a gördülékenység d.) szferikus kristály - sokkal jobb gördülékenység

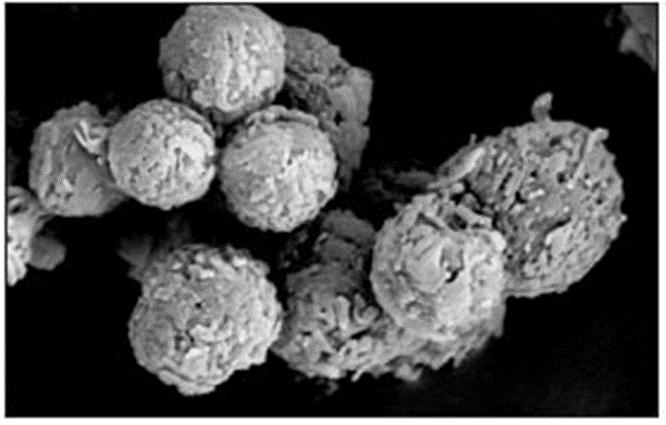

47 Kristályosítás Szférikus kristályok 1. Szférikus agglomerációs (SA) eljárás 2. Emulzió-oldószer-diffúziós (ESD) ejárás
48 :57 48
49 Kristályosítás Szférikus kristályok 1. Szférikus agglomerációs (SA) eljárás Kis méretű kristály szemcséket állítanak elő in situ lecsapással, úgy hogy a h.a. telített oldatát (jó oldószer + h.a.) a h.a.-t rosszul oldó folyadékba öntjük. A két folyadék közötti kohézió nagyobb legyen, mint a h.a. és az oldószer közötti kohézió, nedvesítse a kristályokat (bridge liquid, BL), ami kedvez kristályok felületén kötőhidak képződésének. oldószer, kicsapószer, hídképző folyadék
50 Kristályosítás Szférikus kristályok 1. Szférikus agglomerációs (SA) eljárás
51 Kristályosítás Szférikus kristályok Emulziós oldószer-diffúziós (ESD) eljárás A h.a. és az oldószer közötti kohézió legyen nagyobb, mint a két folyadék közötti kohézió. A h.a.-t egy oldószerben oldjuk, és ezt diszpergáljuk egy nem elegyedő a h.a-t. rosszul oldó folyékony közegben, emulziót képezve. Az emulzió cseppecskéből az oldószer a külső közegbe kezd diffundálni, és a rossz oldószer a cseppekbe, kristályképződést indukálva a cseppek felületén.
52 Kristályosítás Szférikus kristályok Emulziós oldószer-diffúziós (ESD) eljárás
53
54 Kristályosító berendezések Spontán kristályosítás (túl lassú, ipari méretekben nem alkalmazandó) Hűtéssel működő kristályosítók Elpárologtatással, hőközléssel (bepárlók) Vákuum kristályosító
55 Kristályosító berendezések Kristályosítás elpárologtatással vagy hűtéssel Duplikátor- kristályosító Azoknál az anyagoknál alkalmazható, amelyeknél az oldékonyság csökken a hűtés hatására. Fűtés, vagy hűtés Kristály-zagy
56 Kristályosító berendezések Kristályosítás hűtéssel Többtestes kristályosító Ellenáram, jobb kitermelés, energia takarékos, folyamatos üzem
57 Kristályosító berendezések Kristályosítás hűtéssel hűtés Forgó dobos folyamatos üzemű kristályosító A kristályosító a hűtővízzel hűti a teknőben lévő telített oldatban forgó dob köpenyét. A dobon kikristályosodó terméket folyamatosan késsel távolítják el.

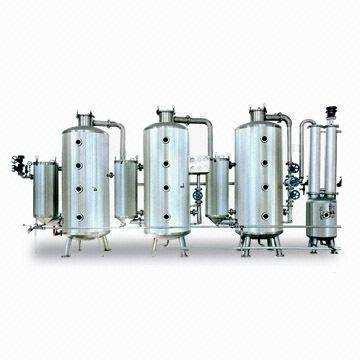

58 Kristályosító berendezések Kristályosítás vákuummal Vákuum kristályosító
59
60 Kristályok vizsgálata Fizikai kémiai, krisztallográfiai vizsgálatok vezetőképesség analízis (ETA) nedvesedés adszorpció szemcseméret olvadáspont, fagyáspont habitus vizsgálat fénymikroszkóppal Röntgen diffrakció porból és kristályból szerkezet megállapítás, Rietweld analízis Röntgen fluoreszencia NMR spektroszkópia infravörös spektroszkópia (IR,NIR) Raman spektroszkópia ultraibolya spektroszkópia reflexiós spektrometria (RS), termoanalitikai eljárások
61 Kristályok vizsgálata Fizikai kémiai, krisztallográfiai vizsgálatok termoanalitika termogravimetria (TG)..tömegmérés derivatív termogravimetria (DTG)...tömegmérés termodialotometria (TD)..hosszúságmérés differenciált termoanalízis (DTA)....hőmérséklet mérés differenciált scanning kalorimetria (DSC) entalpia mérés fűtött mikroszkópos vizsgálat.hőmérsékletmérés
62 Kristályok vizsgálata Gyógyszertechnológiai vizsgálatok Szemcseméret, szemcseméretelolszlás Felület Oldódási sebesség Gördülékenység Tablettázhatóság Nedvességtartalom Külső nedvesség (adszorbeált víz) Belső nedvesség (kristályvíz) Stabilitás Biofarmacia Kioldódás Felszívódás
63 Köszönöm a figyelmet!
Dr. Széchenyi Aleksandar Pécsi Tudományegyetem, Gyógyszertudományi Kar Gyógyszertechnológiai és Biofarmáciai Intézet
Dr. Széchenyi Aleksandar Pécsi Tudományegyetem, Gyógyszertudományi Kar Gyógyszertechnológiai és Biofarmáciai Intézet 2019.09.05. 7:20 1 Szilárd anyagok rendezettség mértéke A tér három irányába mutatott
RészletesebbenSZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI
SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI 6 KRISTÁLYTAN VI. A KRIsTÁLYOs ANYAG belső RENDEZETTsÉGE 1. A KRIsTÁLYOs ÁLLAPOT A szilárd ANYAG jellemzője Az ásványok néhány kivételtől eltekintve kristályos
RészletesebbenAlmandin. Pirit Magnetit. Hexakiszoktaéder
Ásványtani alapismeretek 2. előadás Jellemző kristályformák a monoklin és rombos kristályosztályokban A monoklin rendszer szimmetria ele- mei a maximális szimmetria esetén 1 digír 1 tükörsík 1 inverzíós
RészletesebbenBevezetés az anyagtudományba III. előadás
Bevezetés az anyagtudományba III. előadás 2010. február 18. Kristályos és s nem-krist kristályos anyagok A kristályos anyag atomjainak elrendeződése sok atomnyi távolságig, a tér mindhárom irányában periodikusan
RészletesebbenPolimorfia Egy bizonyos szilárd anyag a külső körülmények függvényében különböző belső szerkezettel rendelkezhet. A grafit kristályrácsa A gyémánt kri
Ásványtani alapismeretek 3. előadás Polimorfia Egy bizonyos szilárd anyag a külső körülmények függvényében különböző belső szerkezettel rendelkezhet. A grafit kristályrácsa A gyémánt kristályrácsa Polimorf
RészletesebbenKondenzált anyagok csoportosítása
Szilárdtestfizika Kondenzált anyagok csoportosítása 1. Üvegek Nagy viszkozitású olvadék állapotú anyagok, amelyek nagyon lassan szilárd állapotba mennek át. Folyékony állapotból gyors hűtéssel állíthatók
RészletesebbenSzűrés. Gyógyszertechnológiai alapműveletek. Pécsi Tudományegyetem Gyógyszertechnológia és Biofarmáciai Intézet
Szűrés Gyógyszertechnológiai alapműveletek Pécsi Tudományegyetem Gyógyszertechnológia és Biofarmáciai Intézet Szűrés Szűrésnek nevezzük azt a műveletet, amelynek során egy heterogén keverék, különböző
RészletesebbenFázisátalakulás Fázisátalakulások diffúziós (egyedi atomi mozgás) martenzites (kollektív atomi mozgás, diffúzió nélkül)
ázisátalakulások, P, C változása új (egyensúlyi) állapot Új fázis(ok): stabil, metastabil ázisátalakulás: folyamat, amelynek során a régi fázis(ok)ból új, más szerkezetű (rács, szövet) vagy halmazállapotú
RészletesebbenVázlatos tartalom. Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok
Szilárdtestfizika Kondenzált Anyagok Fizikája Vázlatos tartalom Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok 2 Szerkezet
RészletesebbenKRISTÁLYOK GEOMETRIAI LEÍRÁSA
KRISTÁLYOK GEOMETRIAI LEÍRÁSA Kristály Bázis Pontrács Ideális Kristály: hosszútávúan rendezett hibamentes, végtelen szilárd test Kristály Bázis: a kristály legkisebb, ismétlœdœ atomcsoportja Rácspont:
RészletesebbenAnyagtudomány. Ötvözetek egyensúlyi diagramjai (állapotábrák)
Anyagtudomány Ötvözetek egyensúlyi diagramjai (állapotábrák) Kétkomponensű fémtani rendszerek fázisai és szövetelemei Folyékony, olvadék fázis Színfém (A, B) Szilárd oldat (α, β) (szubsztitúciós, interstíciós)
RészletesebbenAmerican Society of Materials. Szilárdtestek. Fullerének (C atomok, sokszögek) zárt gömb, tojás cső (egy és többrétegű)
Szilárdtestek Fullerének (C atomok, sokszögek) zárt gömb, tojás cső (egy és többrétegű) csavart alakzatok (spirál, tórusz, stb.) egyatomos vastagságú sík, grafén (0001) Amorf (atomok geometriai rend nélkül)
RészletesebbenMakroszkópos tulajdonságok, jelenségek, közvetlenül mérhető mennyiségek leírásával foglalkozik (például: P, V, T, összetétel).
Mire kell? A mindennapi gyakorlatban előforduló jelenségek (például fázisátalakulások, olvadás, dermedés, párolgás) értelmezéséhez, kvantitatív leírásához. Szerkezeti anyagok tulajdonságainak változása
RészletesebbenFogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek
Fémek törékeny/képlékeny nemesémek magas/alacsony o.p. Fogorvosi anyagtan izikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek ρ < 5 g cm 3 könnyűémek 5 g cm3 < ρ nehézémek 2 Fémek tulajdonságai
RészletesebbenFázisátalakulások, avagy az anyag ezer arca. Sasvári László ELTE Fizikai Intézet ELTE Bolyai Kollégium
Fázisátalakulások, avagy az anyag ezer arca Sasvári László ELTE Fizikai Intézet ELTE Bolyai Kollégium Atomoktól a csillagokig, Budapest, 2016. december 8. Fázisátalakulások Csak kondenzált anyag? A kondenzált
Részletesebben2. előadás A KRISTÁLYTAN ALAPJAI. 1. A kristályok belső rendezettsége (kristályszerkezet) 2. A kristályok külső alakja (kristálymorfológia)
2. előadás A KRISTÁLYTAN ALAPJAI 1. A kristályok belső rendezettsége (kristályszerkezet) 2. A kristályok külső alakja (kristálymorfológia) KRISTÁLY FOGALOM A MÚLTBAN Ókorban: jég (= krüsztallosz), a színtelen
RészletesebbenÁsványtani alapismeretek
Ásványtani és s kőzettani k alapismeretek Előadók: Dr Molnár Ferenc, egyetemi docens, Ásványtani Tanszék Dr Ditrói Puskás Zuárd, egyetemi docens, Kőzettan-Geokémiai Tanszék Gyakorlatvezetők: Dr Molnár
RészletesebbenSzámítástudományi Tanszék Eszterházy Károly Főiskola.
Networkshop 2005 k Geda,, GáborG Számítástudományi Tanszék Eszterházy Károly Főiskola gedag@aries.ektf.hu 1 k A mérés szempontjából a számítógép aktív: mintavételezés, kiértékelés passzív: szerepe megjelenítés
RészletesebbenÁltalános kémia vizsgakérdések
Általános kémia vizsgakérdések 1. Mutassa be egy atom felépítését! 2. Mivel magyarázza egy atom semlegességét? 3. Adja meg a rendszám és a tömegszám fogalmát! 4. Mit nevezünk elemnek és vegyületnek? 5.
Részletesebben5. előadás 12-09-16 1
5. előadás 12-09-16 1 H = U + PV; U=Q-PV H = U + (PV); P= áll H = U + P V; U=Q-P V; U=Q-P V H = Q U= Q V= áll P= áll H = G + T S Munkává nem alakítható Hátalakulás = G + T S 2 3 4 5 6 7 Szilárd halmazállapot
Részletesebben1. ábra: Diltiazem hidroklorid 2. ábra: Diltiazem mikroszféra (hatóanyag:polimer = 1:2)
Zárójelentés A szilárd gyógyszerformák előállításában fontos szerepük van a preformulációs vizsgálatoknak. A porok feldolgozása és kezelése (porkeverés, granulálás, préselés) során az egyedi részecskék
Részletesebben2. elıadás A KRISTÁLYTAN ALAPJAI. 1. A kristályok belsı rendezettsége (kristályszerkezet) 2. A kristályok külsı alakja (kristálymorfológia)
2. elıadás A KRISTÁLYTAN ALAPJAI 1. A kristályok belsı rendezettsége (kristályszerkezet) 2. A kristályok külsı alakja (kristálymorfológia) RENDEZETTSÉG A KRISTÁLYOKBAN (ÉS A MŐVÉSZETEKBEN) Egydimenziós
RészletesebbenVas- karbon ötvözetrendszer
Vas- karbon ötvözetrendszer Vas- Karbon diagram Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos, és szaggatott vonallal is fel vannak
RészletesebbenSzilárdság (folyáshatár) növelési eljárások
Képlékeny alakítás Szilárdság (folyáshatár) növelési eljárások Szemcseméret csökkentés Hőkezelés Ötvözés allotróp átalakulással rendelkező ötvözetek kiválásos nemesítés diszperziós keményítés interstíciós
RészletesebbenAz anyagi rendszer fogalma, csoportosítása
Az anyagi rendszer fogalma, csoportosítása A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 2011 1 1 A rendszer fogalma A körülöttünk levő anyagi világot atomok, ionok, molekulák építik
RészletesebbenGyógyszerkészítéstani alapismeretek, gyógyszerformák
Gyógyszerkészítéstani alapismeretek, gyógyszerformák I. folyékony készítmények /oldat, emulzió, szuszpenzió, cseppek, helyi alkalmazású cseppek - nevezéktan 2016 Propedeutika Gyógyszertechnológiai és Biofarmáciai
RészletesebbenFémek és ötvözetek termikus viselkedése
Anyagtudomány és Technológia Tanszék Fémek és ötvözetek termikus viselkedése Dr. Szabó Péter János szpj@eik.bme.hu Anyagszerkezettan és anyagvizsgálat BMEGEMTBGA1 2018/2019/2 Az előadás során megismerjük
RészletesebbenTermészetes vizek, keverékek mindig tartalmaznak oldott anyagokat! Írd le milyen természetes vizeket ismersz!
Összefoglalás Víz Természetes víz. Melyik anyagcsoportba tartozik? Sorolj fel természetes vizeket. Mitől kemény, mitől lágy a víz? Milyen okokból kell a vizet tisztítani? Kémiailag tiszta víz a... Sorold
RészletesebbenFolyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok
Folyadékok víz Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok 1 saját térfogat nincs saját alak/folyékony nincsenek belső nyíróerők
Részletesebben1 Műszaki hőtan Termodinamika. Ellenőrző kérdések-02 1
1 Műszaki hőtan Termodinamika. Ellenőrző kérdések-02 1 Kérdések. 1. Mit mond ki a termodinamika nulladik főtétele? Azt mondja ki, hogy mindenegyes termodinamikai kölcsönhatáshoz tartozik a TDR-nek egyegy
RészletesebbenKétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások.
Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások. dr. Fábián Enikő Réka fabianr@eik.bme.hu BMEGEMTAGM3-HŐKEZELÉS 2016/2017 Kétalkotós ötvözetrendszerekkel kapcsolatos alapfogalmak Az alkotók
RészletesebbenAz atomok elrendeződése
Anyagtudomány 2015/16 Kristályok, rácshibák, ötvözetek, termikus viselkedés (ismétlés) Dr. Szabó Péter János szpj@eik.bme.hu Az atomok elrendeződése Hosszú távú rend (kristályok) Az atomok elhelyezkedését
Részletesebben2. elıadás A KRISTÁLYTAN ALAPJAI
2. elıadás A KRISTÁLYTAN ALAPJAI TÉRRÁCS ÉS ELEMI CELLA Az elemi cella a térrács azon legkisebb része, amely még rendelkezik a teljes rácsszerkezet tulajdonságaival. Az elemi cellát a rácsállandó jellemzi:
RészletesebbenHalmazállapotok. Gáz, folyadék, szilárd
Halmazállapotok Gáz, folyadék, szilárd A levegővel telt üveghengerbe brómot csepegtetünk. A bróm illékony, azaz könnyen alakul gázhalmazállapotúvá. A hengerben a levegő részecskéi keverednek a bróm részecskéivel
RészletesebbenA nagytermi gyakorlat fő pontjai
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2008/09 Fe-C állapotábra Dr. Reé András ree@eik.bme.hu Fe-C 1 A nagytermi gyakorlat fő pontjai A Fe-C állapotábra felépítése Stabil (grafit) rendszer Metastabil
RészletesebbenFolyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok.
Folyadékok folyékony nincs saját alakja szilárd van saját alakja (deformálás után úgy marad, nem (deformálás után visszaalakul, mert ébrednek benne visszatérítő nyíróerők) visszatérítő nyíróerők léptek
RészletesebbenAdatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei
GazdálkodásimodulGazdaságtudományismeretekI.Közgazdaságtan KÖRNYEZETGAZDÁLKODÁSIMÉRNÖKIMScTERMÉSZETVÉDELMIMÉRNÖKIMSc Tudományos kutatásmódszertani, elemzési és közlési ismeretek modul Adatgyőjtés, mérési
RészletesebbenTANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ
TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ Vas-karbon diagram: A vas olvadáspontja: a) 1563 C. b) 1536 C. c) 1389 C. Mennyi a vas A1-el jelölt hőmérséklete? b) 1538 C. Mennyi a vas A2-el jelölt hőmérséklete?
RészletesebbenALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával.
ALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával www.chem.elte.hu/pr Kvíz az előző előadáshoz 1. Mely mennyiségek között teremt kapcsolatot a bizonytalansági reláció? A) a koordináta értéke
RészletesebbenKémia I. 6. rész. Halmazállapotok, halmazállapot változások
Kémia I. 6. rész Halmazállapotok, halmazállapot változások HALMAZÁLLAPOTOK I a körülöttünk lévő anyagok többsége a körülményektől függően háromféle halmazállapot -ban létezhet: elvileg minden anyag mindhárom
RészletesebbenKristályos szilárd anyagok
Általános és szervetlen kémia 4. hét Elızı héten elsajátítottuk, hogy a kovalens kötés hogyan jön létre, milyen elméletekkel lehet leírni milyen a molekulák alakja melyek a másodlagos kötések Mai témakörök
RészletesebbenAnyagszerkezet és vizsgálat Fémtan, anyagvizsgálat
SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Anyagszerkezet és vizsgálat Fémtan, anyagvizsgálat Dr. Hargitai Hajnalka hargitai@sze.hu www.sze.hu/~hargitai B 403. (L316) (Csizmazia Ferencné
RészletesebbenAz atom- olvasni. 1. ábra Az atom felépítése 1. Az atomot felépítő elemi részecskék. Proton, Jele: (p+) Neutron, Jele: (n o )
Az atom- olvasni 2.1. Az atom felépítése Az atom pozitív töltésű atommagból és negatív töltésű elektronokból áll. Az atom atommagból és elektronburokból álló semleges kémiai részecske. Az atommag pozitív
RészletesebbenKolloidkémia 5. Előadás Kolloidstabilitás. Szőri Milán: Kolloidkémia
Kolloidkémia 5. Előadás Kolloidstabilitás Szőri Milán: Kolloidkémia 1 Kolloidok stabilitása Termodinamikailag lehetnek stabilisak (valódi oldatok) Liofil kolloidok G oldat
RészletesebbenDiffúzió 2003 március 28
Diffúzió 3 március 8 Diffúzió: különféle anyagi részecskék (szilárd, folyékony, gáznemű) anyagon belüli helyváltozása. Szilárd anyagban való mozgás Öndiffúzió: a rácsot felépítő saját atomok energiaszint-különbség
Részletesebben6. előadás AZ ÁSVÁNYOK RENDSZEREZÉSE OXIDOK, HIDROXIDOK, KARBONÁTOK
6. előadás AZ ÁSVÁNYOK RENDSZEREZÉSE OXIDOK, HIDROXIDOK, KARBONÁTOK Oxidok Fémeknek oxigénnel alkotott vegyületei. Szerkezetükben főleg ionos kötés érvényesül. Az összetett oxidokban két vagy több kation
RészletesebbenRadioaktív nyomjelzés
Radioaktív nyomjelzés A radioaktív nyomjelzés alapelve Kémiai indikátorok: ugyanazoknak a követelményeknek kell eleget tenniük, mint az indikátoroknak általában: jelezniük kell valamely elemnek ill. vegyületnek
RészletesebbenEgyensúlyitól eltérő átalakulások
Egyensúlyitól eltérő átalakulások Egyensúlyitól eltérő átalakulások Az előzőekben láttuk, hogy az egyensúlyi diagramok alapján meg lehet határozni a kristályosodás, a fázis átalakulások stb. hőmérsékleteit.
Részletesebben41. ábra A NaCl rács elemi cellája
41. ábra A NaCl rács elemi cellája Mindkét rácsra jellemző, hogy egy tetszés szerint kiválasztott pozitív vagy negatív töltésű iont ellentétes töltésű ionok vesznek körül. Különbség a közvetlen szomszédok
RészletesebbenBevezetés a lézeres anyagmegmunkálásba
Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 6. Anyagcsaládok Fémek Kerámiák, üvegek Műanyagok Kompozitok A családok közti különbségek tárgyalhatóak: atomi szinten
RészletesebbenMikrohullámú abszorbensek vizsgálata 4. félév
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenAnyagszerkezet és vizsgálat
SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Anyagszerkezet és vizsgálat NGB_AJ021_1 Dr. Hargitai Hajnalka hargitai@sze.hu www.sze.hu/~hargitai B 403. (L316) (Csizmazia Ferencné dr.
RészletesebbenReológia Mérési technikák
Reológia Mérési technikák Reológia Testek (és folyadékok) külső erőhatásra bekövetkező deformációját, mozgását írja le. A deformációt irreverzibilisnek nevezzük, ha a az erőhatás megszűnése után a test
RészletesebbenVas- karbon ötvözetrendszer. Összeállította: Csizmazia Ferencné dr.
Vas- karbon ötvözetrendszer Összeállította: Csizmazia Ferencné dr. 1 Vas- Karbon diagram 2 Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos,
RészletesebbenA fémek egyensúlyi viselkedése. A fémek kristályos szerkezete
A fémek egyensúlyi viselkedése A fémek kristályos szerkezete Kristályos szerkezet A kristályos szerkezetben az atomok szabályos geometriai rendben helyezkednek el. Azt a legkisebb - több atomból álló -
Részletesebben5. Laboratóriumi gyakorlat
5. Laboratóriumi gyakorlat HETEROGÉN KÉMIAI REAKCIÓ SEBESSÉGÉNEK VIZSGÁLATA A CO 2 -nak vízben történő oldódása és az azt követő egyensúlyra vezető kémiai reakció az alábbi reakcióegyenlettel írható le:
RészletesebbenElemi cellák. Kristály: atomok olyan rendeződése, amelyben a mintázat a tér három irányában periódikusan ismétlődik.
Kristály: atomok olyan rendeződése, amelyben a mintázat a tér három irányában periódikusan ismétlődik. Elemi cellák amorf vs. mikrokristályos, kristályos anyagok rácspontok lineáris rács síkrács térács
Részletesebbenegyetemi tanár Nyugat-Magyarországi Egyetem
egyetemi tanár Nyugat-Magyarországi Egyetem Folyadékok szerkezeti jellemz i Az el adás témakörei: Mit nevezünk folyadéknak? - részecskék kölcsönhatása, rendezettsége - mechanikai viselkedése alapján A
RészletesebbenÖsszefoglaló a GOP-1.3.1.-11/A-2011-0164-es kutatásfejlesztési projektről.
Összefoglaló a GOP-1.3.1.-11/A-2011-0164-es kutatásfejlesztési projektről. Old. 1 Kutatás célja Nyolcatomos kén alkalmazása hőenergia tárolására, villamos energia előállítása céljából. Koncentrált nap
RészletesebbenDiffúzió. Diffúzió. Diffúzió. Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd
Anyagszerkezettan és anyagvizsgálat 5/6 Diffúzió Dr. Szabó Péter János szpj@eik.bme.hu Diffúzió Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd
RészletesebbenFázisátalakulások. A víz fázisai. A nem közönséges (II-VIII) jég kristálymódosulatok csak több ezer bar nyomáson jelentkeznek.
Fázisátalakulások A víz fázisai. A nem közönséges (II-VIII) jég kristálymódosulatok csak több ezer bar nyomáson jelentkeznek. Fából vaskarika?? K Vizes kalapács Ha egy tartályban a folyadék fölötti térrészből
RészletesebbenFizika-Biofizika I. DIFFÚZIÓ OZMÓZIS Október 22. Vig Andrea PTE ÁOK Biofizikai Intézet
Fizika-Biofizika I. DIFFÚZIÓ OZMÓZIS 2013. Október 22. Vig Andrea PTE ÁOK Biofizikai Intézet DIFFÚZIÓ 1. KÍSÉRLET Fizika-Biofizika I. - DIFFÚZIÓ 1. kísérlet: cseppentsünk tintát egy üveg vízbe 1. megfigyelés:
RészletesebbenPolimerek fizikai, mechanikai, termikus tulajdonságai
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimerek fizikai, mechanikai, termikus tulajdonságai DR Hargitai Hajnalka 2011.10.05. BURGERS FÉLE NÉGYPARAMÉTERES
RészletesebbenHOMOGÉN EGYENSÚLYI ELEKTROKÉMIA: ELEKTROLITOK TERMODINAMIKÁJA
HOMOGÉN EGYENSÚLYI ELEKTROKÉMIA: ELEKTROLITOK TERMODINAMIKÁJA I. Az elektrokémia áttekintése. II. Elektrolitok termodinamikája. A. Elektrolitok jellemzése B. Ionok termodinamikai képződési függvényei C.
RészletesebbenKolloidkémia 5. előadás Határfelületi jelenségek II. Folyadék-folyadék, szilárd-folyadék határfelületek. Szőri Milán: Kolloidkémia
Kolloidkémia 5. előadás Határfelületi jelenségek II. Folyadék-folyadék, szilárd-folyadék határfelületek 1 Határfelületi rétegek 2 Pavel Jungwirth, Nature, 2011, 474, 168 169. / határfelületi jelenségek
RészletesebbenDiffúzió. Diffúzió sebessége: gáz > folyadék > szilárd (kötőerő)
Diffúzió Diffúzió - traszportfolyamat (fonon, elektron, atom, ion, hőmennyiség...) Elektromos vezetés (Ohm) töltés áram elektr. potenciál grad. Hővezetés (Fourier) energia áram hőmérséklet különbség Kémiai
RészletesebbenSzigorlati témakörök Gyógyszertechnológiából, Elméleti kérdések
Szegedi Tudományegyetem Gyógyszerésztudományi Kar Gyógyszertechnológiai Intézet Igazgató Dr. habil. Révész Piroska egyetemi tanár 6720 Szeged, Eötvös u. 6. Tel.: 62-545-572, Fax/Tel.: 62-545-571 e-mail:revesz@pharm.u-szeged.hu
RészletesebbenVEGYÉSZ ISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ
Vegyész ismeretek emelt szint 1712 ÉRETTSÉGI VIZSGA 2019. május 15. VEGYÉSZ ISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Útmutató a vizsgázók teljesítményének
RészletesebbenKémiai reakciók sebessége
Kémiai reakciók sebessége reakciósebesség (v) = koncentrációváltozás változáshoz szükséges idő A változás nem egyenletes!!!!!!!!!!!!!!!!!! v= ± dc dt a A + b B cc + dd. Melyik reagens koncentrációváltozását
RészletesebbenÁltalános és szervetlen kémia Laborelıkészítı elıadás I.
Általános és szervetlen kémia Laborelıkészítı elıadás I. Halmazállapotok, fázisok Fizikai állapotváltozások (fázisátmenetek), a Gibbs-féle fázisszabály Fizikai módszerek anyagok tisztítására - Szublimáció
RészletesebbenMűvelettan 3 fejezete
Művelettan 3 fejezete Impulzusátadás Hőátszármaztatás mechanikai műveletek áramlástani műveletek termikus műveletek aprítás, osztályozás ülepítés, szűrés hűtés, sterilizálás, hőcsere Komponensátadás anyagátadási
Részletesebben5. Az adszorpciós folyamat mennyiségi leírása a Langmuir-izoterma segítségével
5. Az adszorpciós folyamat mennyiségi leírása a Langmuir-izoterma segítségével 5.1. Átismétlendő anyag 1. Adszorpció (előadás) 2. Langmuir-izoterma (előadás) 3. Spektrofotometria és Lambert Beer-törvény
Részletesebben7. elıadás AZ ÁSVÁNYOK RENDSZEREZÉSE OXIDOK, HIDROXIDOK, KARBONÁTOK
7. elıadás AZ ÁSVÁNYOK RENDSZEREZÉSE OXIDOK, HIDROXIDOK, KARBONÁTOK Oxidok Fémeknek oxigénnel alkotott vegyületei. Szerkezetükben fıleg ionos kötés érvényesül. A koordinációt tekintve a nagy koordinációs
RészletesebbenAnyagismeret 2016/17. Diffúzió. Dr. Mészáros István Diffúzió
Anyagismeret 6/7 Diffúzió Dr. Mészáros István meszaros@eik.bme.hu Diffúzió Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd Diffúzió Diffúzió -
Részletesebben6. Kristályosítási műveletek
6. Kristályosítási műveletek A kristály egy rendezett szerkezetű nagyobb részt szilárd anyag. Alkotói lehetnek ionok, atomok és molekulák, épp ezért beszélünk ionos szerkezetű, atomos és molekuláris szerkezetű
RészletesebbenAltalános Kémia BMEVESAA101 tavasz 2008
Folyadékok és szilárd anayagok 3-1 Intermolekuláris erők, folyadékok tulajdonságai 3-2 Folyadékok gőztenziója 3-3 Szilárd anyagok néhány tulajdonsága 3-4 Fázisdiagram 3-5 Van der Waals kölcsönhatások 3-6
RészletesebbenTelítetlen oldat: még képes anyagot feloldani (befogadni), adott hőmérsékleten.
2. Oldatkészítés 2.1. Alapfogalmak Az oldat oldott anyagból és oldószerből áll. Az oldott anyag és az oldószer közül az a komponens az oldószer, amelyik nagyobb mennyiségben van jelen az oldatban. Az oldószer
RészletesebbenTÖBBKOMPONENS RENDSZEREK FÁZISEGYENSÚLYAI IV.
TÖBBKOMPONENS RENDSZEREK FÁZISEGYENSÚLYAI IV. TÖBBFÁZISÚ, TÖBBKOMPONENS RENDSZEREK Kétkomponens szilárd-folyadék egyensúlyok Néhány fogalom: - olvadék - ötvözetek - amorf anyagok Állapotok feltüntetése:
RészletesebbenKristályok optikai tulajdonságai. Debrecen, december 06.
Kristályok optikai tulajdonságai Debrecen, 2018. december 06. A kristályok fizikai tulajdonságai Anizotrópia - kristályos anyagokban az egyes irányokban az eltérő rácspontsűrűség miatt a fizikai tulajdonságaik
RészletesebbenDér András MTA SZBK Biofizikai Intézet
Hogyan befolyásolja a határfelületi vízréteg szerkezete a fehérjeműködést? Dér András MTA SZBK Biofizikai Intézet Felületi feszültség Geometriai optimalizáció Biológiai érhálózat γ dw da Eötvös mérései
RészletesebbenAZ ATOMIUM. Ezt a kilencelemű képzeletbeli kockát térben sokszor egymáshoz fűzve kapjuk a kristályrácsot.
AZ ATOMIUM Az Európai Unió gyökerei hat állam - Belgium, Franciaország, Hollandia, Luxemburg, Nyugat-Németország, Olaszország - által 1951-ben létrehozott Európai Szén- és Acélközösségig és az 1957-ben
RészletesebbenOldatok - elegyek. Elegyek: komponensek mennyisége azonos nagyságrendű
Oldatok - elegyek Többkomponensű homogén (egyfázisú) rendszerek Elegyek: komponensek mennyisége azonos nagyságrendű Oldatok: egyik komponens mennyisége nagy (oldószer) a másik, vagy a többihez (oldott
RészletesebbenA sav és bázis fogalma
5. előadás A sav és bázis fogalma Arrhenius Ostwald: sav az a vegyület ami hidrogéniont ad le, bázis pedig ami hidrogén-iont vesz fel. Brönsted Lowry: a sav protont ad le (proton donor), a bázis pedig
RészletesebbenAz extrakció. Az extrakció oldószerszükségletének meghatározása
Az extrakció Az extrakció oldószerszükségletének meghatározása Az extrakció fogalma és fajtái olyan szétválasztási művelet, melynek során szilárd vagy folyadék fázisból egy vagy több komponens kioldását
RészletesebbenA metastabilis Fe-Fe 3 C ikerdiagram (Heyn - Charpy - diagram)
A metastabilis Fe-Fe 3 C ikerdiagram (Heyn - Charpy - diagram) A vas-karbon egyensúlyi diagram alapvető fontosságú a vasötvözetek tárgyalásánál. Az Fe-C ötvözetekre vonatkozó ismereteket általában kettős
Részletesebben1. Mi a drágakő? a. ásványváltozat b. biogén eredetű anyag c. mindkettő lehet. 13. Mit értünk a kristályok külső szimmetriáján?
1. Mi a drágakő? a. ásványváltozat b. biogén eredetű anyag lehet 2. Mit nevezünk ércnek? a. ásvány, amiből fémet nyerhetünk ki b. kőzet, amiből fémet nyerhetünk ki c. kőzet, amiből gazdaságosan fémet nyerhetünk
RészletesebbenFizikai kémia Diffrakciós módszerek. Bevezetés. Történeti áttekintés
06.08.. Fizikai kémia. 6. Diffrakciós módszerek Dr. Berkesi Ottó SZTE Fizikai Kémiai és Anyagtudományi Tanszéke 05 Bevezetés A kémiai szerkezet vizsgálatához használatos módszerek közül eddig a különöző
RészletesebbenMűvelettan 3 fejezete
Művelettan 3 fejezete Impulzusátadás Hőátszármaztatás mechanikai műveletek áramlástani műveletek termikus műveletek aprítás, osztályozás ülepítés, szűrés hűtés, sterilizálás, hőcsere Komponensátadás anyagátadási
RészletesebbenHatárfelületi jelenségek. Fogorvosi anyagtan fizikai alapjai 3. Általános anyagszerkezeti ismeretek. N m J 2
Határelületi jelenségek 1. Felületi eszültség Fogorvosi anyagtan izikai alapjai 3. Általános anyagszerkezeti ismeretek Határelületi jelenségek Kiemelt témák: elületi eszültség adhézió nedvesítés ázis ázisdiagramm
RészletesebbenÖSSZEFOGLALÁS HŐTANI FOLYAMATOK
ÖSSZEFOGLALÁS HŐTANI FOLYAMATOK HŐTÁGULÁS lineáris (hosszanti) hőtágulási együttható felületi hőtágulási együttható megmutatja, hogy mennyivel változik meg a test hossza az eredeti hosszához képest, ha
RészletesebbenSzerkezet és tulajdonságok
Szerkezet és tulajdonságok Bevezetés Molekulaszerkezet és tulajdonságok Kristályos polimerek a kristályosodás feltétele, szabályos lánc kristályos szerkezet kristályosodás, gócképződés kristályosodás,
RészletesebbenKémiai átalakulások. A kémiai reakciók körülményei. A rendszer energiaviszonyai
Kémiai átalakulások 9. hét A kémiai reakció: kötések felbomlása, új kötések kialakulása - az atomok vegyértékelektronszerkezetében történik változás egyirányú (irreverzibilis) vagy megfordítható (reverzibilis)
Részletesebben3D bútorfrontok (előlapok) gyártása
3D bútorfrontok (előlapok) gyártása 1 2 3 4 5 6 7 8 9 MDF lapok vágása Marás rakatolás Tisztítás Ragasztófelhordás 3D film laminálás Szegély eltávolítása Tisztítás Kész bútorfront Membránpréses kasírozás
Részletesebbenhőátadás, hőátvitel, hőcsere Pécsi Tudományegyetem Gyógyszertechnológiai Intézet
hőátadás, hőátvitel, hőcsere Pécsi Tudományegyetem Gyógyszertechnológiai Intézet 1 A hő minden olyan energiaváltozás ami nem fordítódik munkára termodinamikai rendszerek kölcsönhatása során. Pécsi Tudományegyetem
RészletesebbenT I T - M T T. Hevesy György Kémiaverseny. A megyei forduló feladatlapja. 7. osztály. A versenyző jeligéje:... Megye:...
T I T - M T T Hevesy György Kémiaverseny A megyei forduló feladatlapja 7. osztály A versenyző jeligéje:... Megye:... Elért pontszám: 1. feladat:... pont 2. feladat:... pont 3. feladat:... pont 4. feladat:...
RészletesebbenKerámia, üveg és fém-kerámia implantátumok
Kerámia, üveg és fém-kerámia implantátumok Bagi István BME MTAT Bevezetés Kerámiák csoportosítása teljesen tömör bioinert porózus bioinert teljesen tömör bioaktív oldódó Definíciók Bioinert a szomszédos
RészletesebbenSZERVETLEN ALAPANYAGOK ISMERETE, OLDATKÉSZÍTÉS
SZERVETLEN ALAPANYAGOK ISMERETE, OLDATKÉSZÍTÉS ESETFELVETÉS MUNKAHELYZET Az eredményes munka szempontjából szükség van arra, hogy a kozmetikus, a gyakorlatban használt alapanyagokat ismerje, felismerje
RészletesebbenANYAGSZERKEZETTAN II.
ANYAGSZERKEZETTAN II. ANYAGMÉRNÖK BSc KÉPZÉS (levelező munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET
RészletesebbenNEHÉZFÉMEK ELTÁVOLÍTÁSA IPARI SZENNYVIZEKBŐL Modell kísérletek Cr(VI) alkalmazásával növényi hulladékokból nyert aktív szénen
NEHÉZFÉMEK ELTÁVOLÍTÁSA IPARI SZENNYVIZEKBŐL Modell kísérletek Cr(VI) alkalmazásával növényi hulladékokból nyert aktív szénen Készítette: Battistig Nóra Környezettudomány mesterszakos hallgató A DOLGOZAT
RészletesebbenFluidum-kőzet kölcsönhatás: megváltozik a kőzet és a fluidum összetétele és új egyensúlyi ásványparagenezis jön létre Székyné Fux V k álimetaszo
Hidrotermális képződmények genetikai célú vizsgálata Bevezetés a fluidum-kőzet kölcsönhatás, és a hidrotermális ásványképződési környezet termodinamikai modellezésébe Dr Molnár Ferenc ELTE TTK Ásványtani
Részletesebben
