1 Návod k použití Használati útmutató CZ HU kombinace chladnickamraznicka hűtő-fagyasztó kombináció ERB W ERB W8

2 We were thinking of you when we made this product

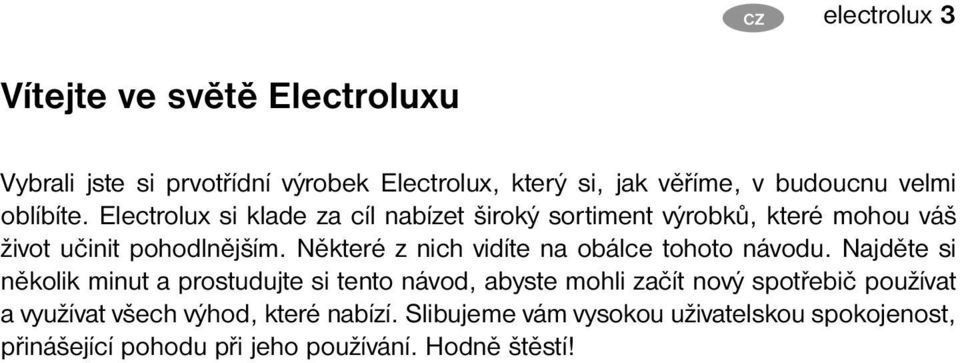

3 CZ electrolux 3 Vítejte ve světě Electroluxu Vybrali jste si prvotřídní výrobek Electrolux, který si, jak věříme, v budoucnu velmi oblíbíte. Electrolux si klade za cíl nabízet široký sortiment výrobků, které mohou váš život učinit pohodlnějším. Některé z nich vidíte na obálce tohoto návodu. Najděte si několik minut a prostudujte si tento návod, abyste mohli začít nový spotřebič používat a využívat všech výhod, které nabízí. Slibujeme vám vysokou uživatelskou spokojenost, přinášející pohodu při jeho používání. Hodně štěstí!

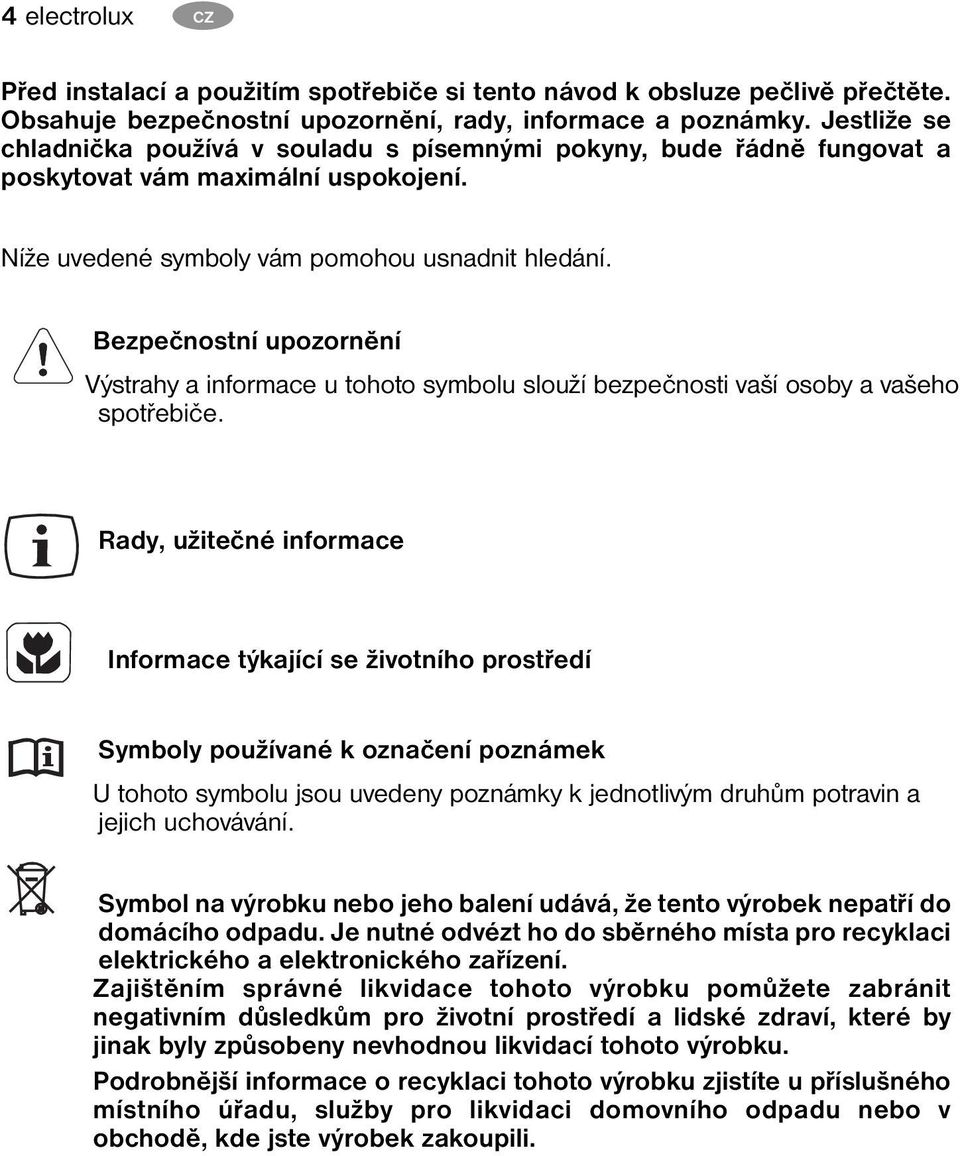

4 4 electrolux CZ Před instalací a použitím spotřebiče si tento návod k obsluze pečlivě přečtěte. Obsahuje bezpečnostní upozornění, rady, informace a poznámky. Jestliže se chladnička používá v souladu s písemnými pokyny, bude řádně fungovat a poskytovat vám maximální uspokojení. Níže uvedené symboly vám pomohou usnadnit hledání. Bezpečnostní upozornění Výstrahy a informace u tohoto symbolu slouží bezpečnosti vaší osoby a vašeho spotřebiče. Rady, užitečné informace Informace týkající se životního prostředí Symboly používané k označení poznámek U tohoto symbolu jsou uvedeny poznámky k jednotlivým druhům potravin a jejich uchovávání. Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

5 CZ electrolux 5 Obsah Důležité bezpečnostní informace...6 Obecná bezpecnostní opatrení...6 Opatření pro bezpečnost dětí...7 Bezpečnostní opatření pro instalaci...7 Bezpečnostní opatření pro isobutan...7 Pokyny pro uživatele...8 Obecné informace...8 Uvedení do provozu...8 Pouzivani chadici jednotky...9 Uchovávání v chladničce...9 Jak používat chladič pitné vody s filtrační vložkou BRITA MAXTRA POČÁTEČNÍ OPERACE PŘED POUŽÍVÁNÍM VAŠEHO PŘÍSTROJE POSTUP ČIŠTĚNÍ CHLADIČEPITNÉ VODY Jak používat filtrační vložkubrita MAXTRA ODSTRAŇTE VLOŽKU SKRUHOVOU TAŽNOU RUKOJETÍ BRITA MEMO Použití mrazicího oddílu Doba uchovávání a teplota potravin...15 Zmrazování...15 Uchovávání v mrazničce...16 Vyjmutí mrazicích košů z mrazničky...16 Jak vyrábět kostky ledu...17 Některe dobré informace a rady...17 Informace a poznámky...18 Tak můzete ušetř it energii...18 Spotřebič a životní prostředí...18 Údržba...19 Odmrazování...19 Pravidelné cištění...20 Když se chladnička nepoužívá...21 Odstraňování závad...21 Jak vymenit zárovku...21 Když něco nefunguje správně...21 Pokyny pro instalatéra...24 Technické údaje...24 Instalace spotřebiče...24 Doprava, vybalení...24 Čištění...24 Umistěni...25 Odstranění blokovacích prvků skleněných polic z chladničky...25 Změna směru otevírání dveř í...26 Elektrické připojení...28

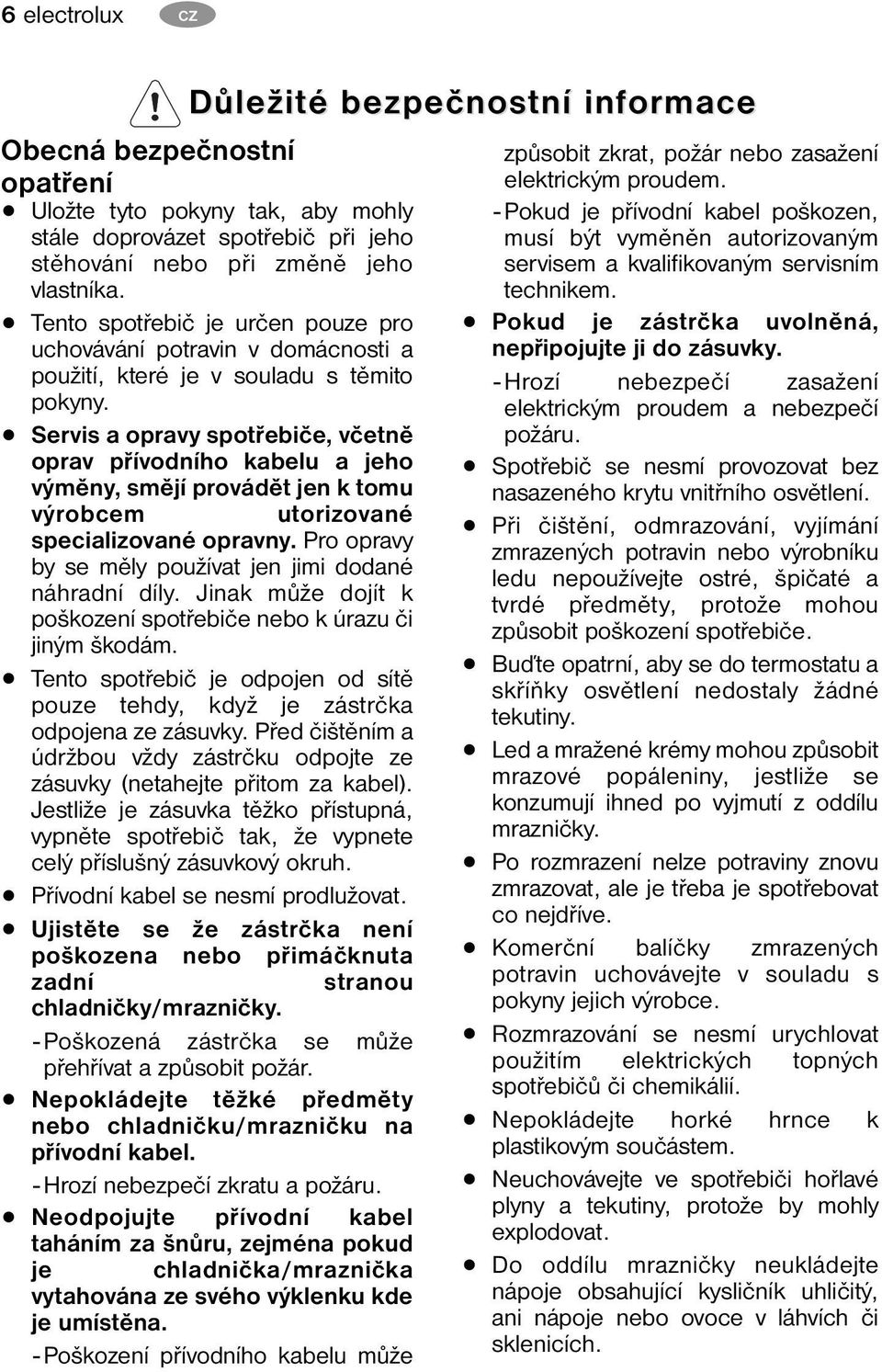

6 6 electrolux CZ CZ Důležité bezpečnostní informace Obecná bezpečnostní opatření Uložte tyto pokyny tak, aby mohly stále doprovázet spotřebič při jeho stěhování nebo při změně jeho vlastníka. Tento spotřebič je určen pouze pro uchovávání potravin v domácnosti a použití, které je v souladu s těmito pokyny. Servis a opravy spotřebiče, včetně oprav přívodního kabelu a jeho výměny, smějí provádět jen k tomu výrobcem utorizované specializované opravny. Pro opravy by se měly používat jen jimi dodané náhradní díly. Jinak může dojít k poškození spotřebiče nebo k úrazu či jiným škodám. Tento spotřebič je odpojen od sítě pouze tehdy, když je zástrčka odpojena ze zásuvky. Před čištěním a údržbou vždy zástrčku odpojte ze zásuvky (netahejte přitom za kabel). Jestliže je zásuvka těžko přístupná, vypněte spotřebič tak, že vypnete celý příslušný zásuvkový okruh. Přívodní kabel se nesmí prodlužovat. Ujistěte se že zástrčka není poškozena nebo přimáčknuta zadní stranou chladničky/mrazničky. -Poškozená zástrčka se může přehřívat a způsobit požár. Nepokládejte těžké předměty nebo chladničku/mrazničku na přívodní kabel. - Hrozí nebezpečí zkratu a požáru. Neodpojujte přívodní kabel taháním za šnůru, zejména pokud je chladnička/mraznička vytahována ze svého výklenku kde je umístěna. - Poškození přívodního kabelu může způsobit zkrat, požár nebo zasažení elektrickým proudem. - Pokud je přívodní kabel poškozen, musí být vyměněn autorizovaným servisem a kvalifikovaným servisním technikem. Pokud je zástrčka uvolněná, nepřipojujte ji do zásuvky. -Hrozí nebezpečí zasažení elektrickým proudem a nebezpečí požáru. Spotřebič se nesmí provozovat bez nasazeného krytu vnitřního osvětlení. Při čištění, odmrazování, vyjímání zmrazených potravin nebo výrobníku ledu nepoužívejte ostré, špičaté a tvrdé předměty, protože mohou způsobit poškození spotřebiče. Buďte opatrní, aby se do termostatu a skříňky osvětlení nedostaly žádné tekutiny. Led a mražené krémy mohou způsobit mrazové popáleniny, jestliže se konzumují ihned po vyjmutí z oddílu mrazničky. Po rozmrazení nelze potraviny znovu zmrazovat, ale je třeba je spotřebovat co nejdříve. Komerční balíčky zmrazených potravin uchovávejte v souladu s pokyny jejich výrobce. Rozmrazování se nesmí urychlovat použitím elektrických topných spotřebičů či chemikálií. Nepokládejte horké hrnce k plastikovým součástem. Neuchovávejte ve spotřebiči hořlavé plyny a tekutiny, protože by mohly explodovat. Do oddílu mrazničky neukládejte nápoje obsahující kysličník uhličitý, ani nápoje nebo ovoce v láhvích či sklenicích.

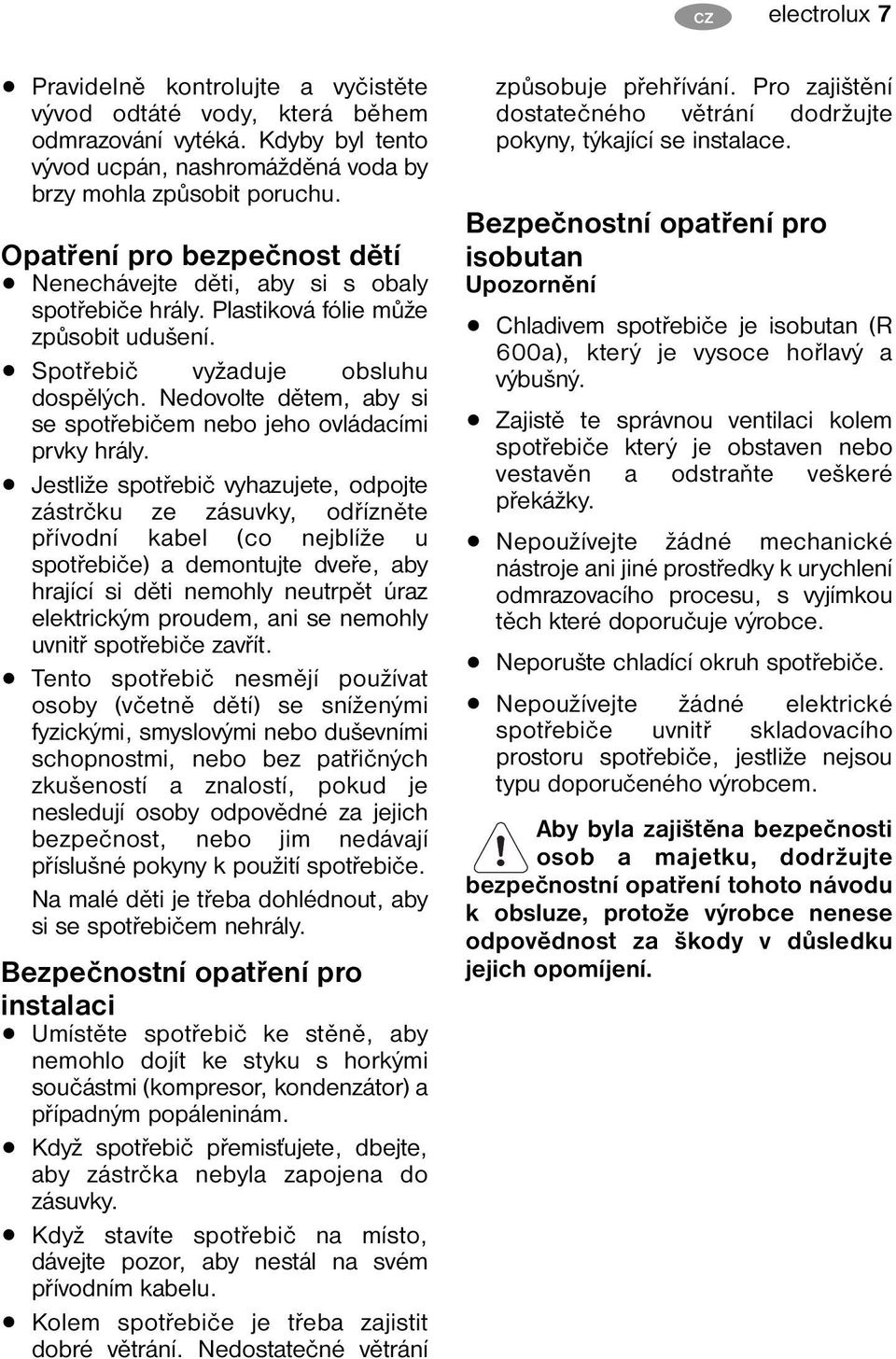

7 CZ CZ electrolux 7 Pravidelně kontrolujte a vyčistěte vývod odtáté vody, která během odmrazování vytéká. Kdyby byl tento vývod ucpán, nashromážděná voda by brzy mohla způsobit poruchu. Opatření pro bezpečnost dětí Nenechávejte děti, aby si s obaly spotřebiče hrály. Plastiková fólie může způsobit udušení. Spotřebič vyžaduje obsluhu dospělých. Nedovolte dětem, aby si se spotřebičem nebo jeho ovládacími prvky hrály. Jestliže spotřebič vyhazujete, odpojte zástrčku ze zásuvky, odřízněte přívodní kabel (co nejblíže u spotřebiče) a demontujte dveře, aby hrající si děti nemohly neutrpět úraz elektrickým proudem, ani se nemohly uvnitř spotřebiče zavřít. Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče. Na malé děti je třeba dohlédnout, aby si se spotřebičem nehrály. Bezpečnostní opatření pro instalaci Umístěte spotřebič ke stěně, aby nemohlo dojít ke styku s horkými součástmi (kompresor, kondenzátor) a případným popáleninám. Když spotřebič přemisťujete, dbejte, aby zástrčka nebyla zapojena do zásuvky. Když stavíte spotřebič na místo, dávejte pozor, aby nestál na svém přívodním kabelu. Kolem spotřebiče je třeba zajistit dobré větrání. Nedostatečné větrání způsobuje přehřívání. Pro zajištění dostatečného větrání dodržujte pokyny, týkající se instalace. Bezpečnostní opatření pro isobutan Upozornění Chladivem spotřebiče je isobutan (R 600a), který je vysoce hořlavý a výbušný. Zajistě te správnou ventilaci kolem spotřebiče který je obstaven nebo vestavěn a odstraňte veškeré překážky. Nepoužívejte žádné mechanické nástroje ani jiné prostředky k urychlení odmrazovacího procesu, s vyjímkou těch které doporučuje výrobce. Neporušte chladící okruh spotřebiče. Nepoužívejte žádné elektrické spotřebiče uvnitř skladovacího prostoru spotřebiče, jestliže nejsou typu doporučeného výrobcem. Aby byla zajištěna bezpečnosti osob a majetku, dodržujte bezpečnostní opatření tohoto návodu k obsluze, protože výrobce nenese odpovědnost za škody v důsledku jejich opomíjení.

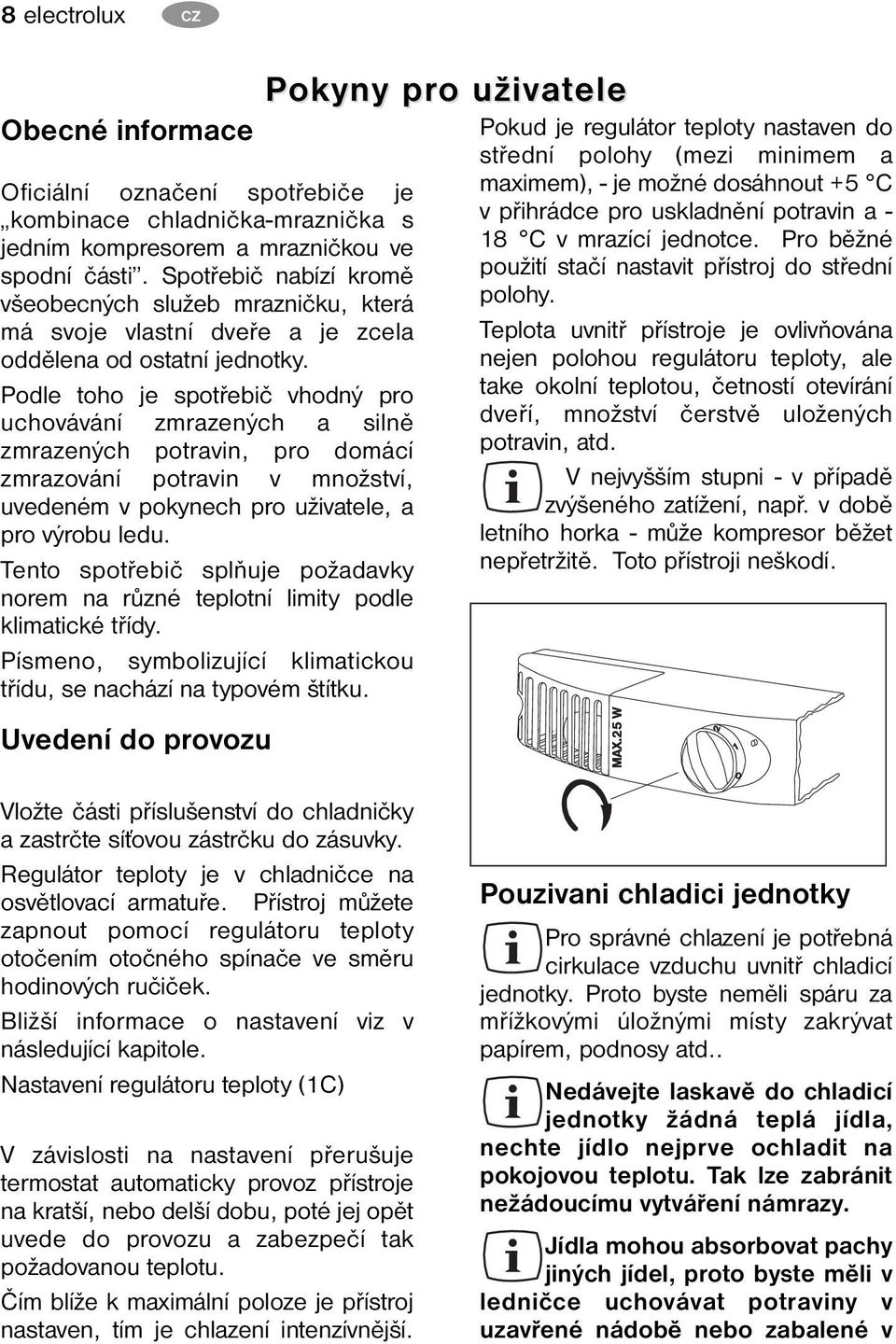

8 8 electrolux CZ CZ Pokyny y pro o uživat atele Obecné informace Oficiální označení spotřebiče je kombinace chladnička-mraznička s jedním kompresorem a mrazničkou ve spodní části. Spotřebič nabízí kromě všeobecných služeb mrazničku, která má svoje vlastní dveře a je zcela oddělena od ostatní jednotky. Podle toho je spotřebič vhodný pro uchovávání zmrazených a silně zmrazených potravin, pro domácí zmrazování potravin v množství, uvedeném v pokynech pro uživatele, a pro výrobu ledu. Tento spotřebič splňuje požadavky norem na různé teplotní limity podle klimatické třídy. Písmeno, symbolizující klimatickou třídu, se nachází na typovém štítku. Uvedení do provozu Pokud je regulátor teploty nastaven do střední polohy (mezi minimem a maximem), - je možné dosáhnout +5 C v přihrádce pro uskladnění potravin a - 18 C v mrazící jednotce. Pro běžné použití stačí nastavit přístroj do střední polohy. Teplota uvnitř přístroje je ovlivňována nejen polohou regulátoru teploty, ale take okolní teplotou, četností otevírání dveří, množství čerstvě uložených potravin, atd. V nejvyšším stupni - v případě zvýšeného zatížení, např. v době letního horka - může kompresor běžet nepřetržitě. Toto přístroji neškodí. Vložte části příslušenství do chladničky a zastrčte síťovou zástrčku do zásuvky. Regulátor teploty je v chladničce na osvětlovací armatuře. Přístroj můžete zapnout pomocí regulátoru teploty otočením otočného spínače ve směru hodinových ručiček. Bližší informace o nastavení viz v následující kapitole. Nastavení regulátoru teploty (1C) V závislosti na nastavení přerušuje termostat automaticky provoz přístroje na kratší, nebo delší dobu, poté jej opět uvede do provozu a zabezpečí tak požadovanou teplotu. Čím blíže k maximální poloze je přístroj nastaven, tím je chlazení intenzívnější. Pouzivani chladici jednotky Pro správné chlazení je potřebná cirkulace vzduchu uvnitř chladicí jednotky. Proto byste neměli spáru za mřížkovými úložnými místy zakrývat papírem, podnosy atd.. Nedávejte laskavě do chladicí jednotky žádná teplá jídla, nechte jídlo nejprve ochladit na pokojovou teplotu. Tak lze zabránit nežádoucímu vytváření námrazy. Jídla mohou absorbovat pachy jiných jídel, proto byste měli v ledničce uchovávat potraviny v uzavřené nádobě nebo zabalené v

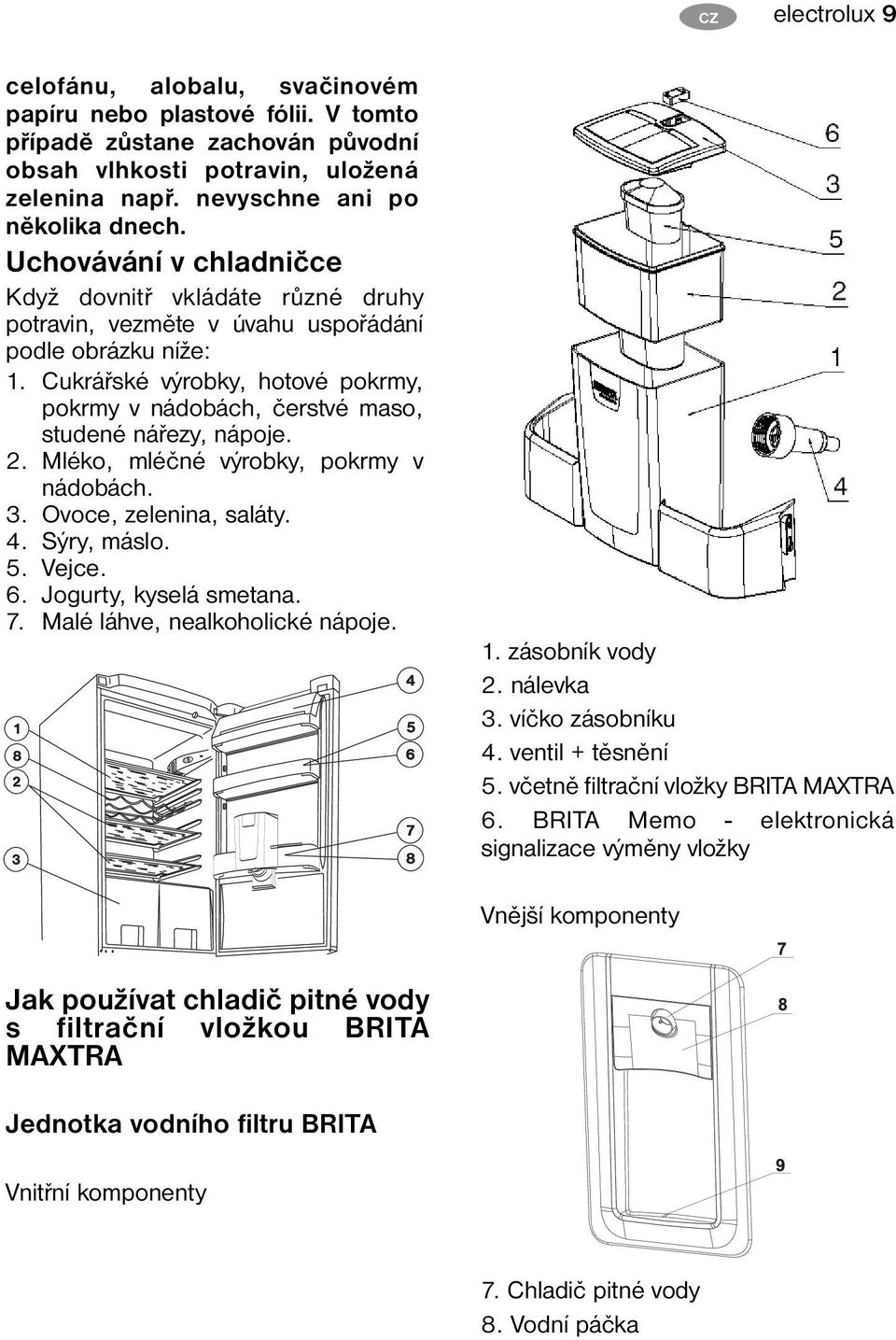

9 CZ CZ electrolux 9 celofánu, alobalu, svačinovém papíru nebo plastové fólii. V tomto případě zůstane zachován původní obsah vlhkosti potravin, uložená zelenina např. nevyschne ani po několika dnech. Uchovávání v chladničce Když dovnitř vkládáte různé druhy potravin, vezměte v úvahu uspořádání podle obrázku níže: 1. Cukrářské výrobky, hotové pokrmy, pokrmy v nádobách, čerstvé maso, studené nářezy, nápoje. 2. Mléko, mléčné výrobky, pokrmy v nádobách. 3. Ovoce, zelenina, saláty. 4. Sýry, máslo. 5. Vejce. 6. Jogurty, kyselá smetana. 7. Malé láhve, nealkoholické nápoje. 1. zásobník vody 2. nálevka 3. víčko zásobníku 4. ventil + těsnění 5. včetně filtrační vložky BRITA MAXTRA 6. BRITA Memo - elektronická signalizace výměny vložky Vnější komponenty Jak používat chladič pitné vody s filtrační vložkou BRITA MAXTRA Jednotka vodního filtru BRITA Vnitřní komponenty 7. Chladič pitné vody 8. Vodní páčka

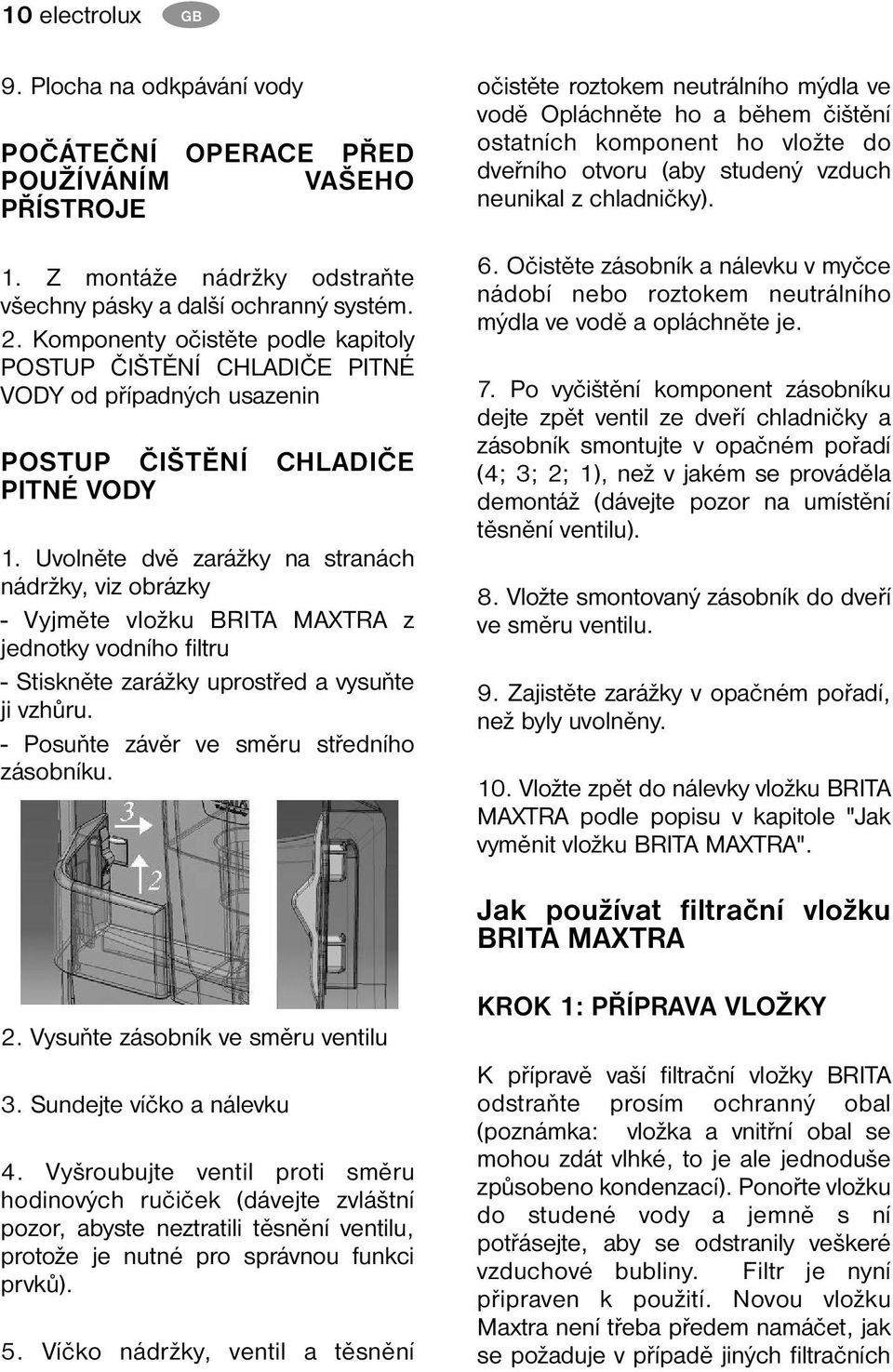

10 10 electrolux GB 9. Plocha na odkpávání vody POČÁTEČNÍ OPERACE PŘED POUŽÍVÁNÍM VAŠEHO PŘÍSTROJE 1. Z montáže nádržky odstraňte všechny pásky a další ochranný systém. 2. Komponenty očistěte podle kapitoly POSTUP ČIŠTĚNÍ CHLADIČE PITNÉ VODY od případných usazenin POSTUP ČIŠTĚNÍ CHLADIČE PITNÉ VODY 1. Uvolněte dvě zarážky na stranách nádržky, viz obrázky - Vyjměte vložku BRITA MAXTRA z jednotky vodního filtru - Stiskněte zarážky uprostřed a vysuňte ji vzhůru. - Posuňte závěr ve směru středního zásobníku. očistěte roztokem neutrálního mýdla ve vodě Opláchněte ho a během čištění ostatních komponent ho vložte do dveřního otvoru (aby studený vzduch neunikal z chladničky). 6. Očistěte zásobník a nálevku v myčce nádobí nebo roztokem neutrálního mýdla ve vodě a opláchněte je. 7. Po vyčištění komponent zásobníku dejte zpět ventil ze dveří chladničky a zásobník smontujte v opačném pořadí (4; 3; 2; 1), než v jakém se prováděla demontáž (dávejte pozor na umístění těsnění ventilu). 8. Vložte smontovaný zásobník do dveří ve směru ventilu. 9. Zajistěte zarážky v opačném pořadí, než byly uvolněny. 10. Vložte zpět do nálevky vložku BRITA MAXTRA podle popisu v kapitole "Jak vyměnit vložku BRITA MAXTRA". Jak používat filtrační vložku BRITA MAXTRA 2. Vysuňte zásobník ve směru ventilu 3. Sundejte víčko a nálevku 4. Vyšroubujte ventil proti směru hodinových ručiček (dávejte zvláštní pozor, abyste neztratili těsnění ventilu, protože je nutné pro správnou funkci prvků). 5. Víčko nádržky, ventil a těsnění KROK 1: PŘÍPRAVA VLOŽKY K přípravě vaší filtrační vložky BRITA odstraňte prosím ochranný obal (poznámka: vložka a vnitřní obal se mohou zdát vlhké, to je ale jednoduše způsobeno kondenzací). Ponořte vložku do studené vody a jemně s ní potřásejte, aby se odstranily veškeré vzduchové bubliny. Filtr je nyní připraven k použití. Novou vložku Maxtra není třeba předem namáčet, jak se požaduje v případě jiných filtračních

11 GB electrolux 11 vložek. KROK 2: VLOŽTE DO ZÁSOBNÍKU VODY studenou vodu a nechte ji profiltrovat. Zahoďte první dvě náplně do výlevky. Tyto první dvě náplně se používají k propláchnutí filtrační vložky. Pak dejte nálevku zpět do jednotky filtru vody BRITA. Dejte kryt zpět na výstupek a zatlačte ho opatrně směrem dolů, aby se zajistilo, že zapadnul správně na své místo. KROK 4: NAPLŇTE ZÁSOBNÍK VODOU K naplnění zásobníku studenou vodou jednoduše otevřete horní víčko, vezměte džbánek vody a nalijte ji skrz kryt do nádrže, jak ukazuje obrázek (víčko použijte pokaždé, kdy budete chtít vaši vodu přefiltrovat). Odstraňte víčko zásobníku. Před uložením vložky odeberte nálevku a důkladně ji očistěte opláchnutím a vytřením do sucha. Pak důkladně vyčistěte vnitřek zásobníku vody vlhkým hadříkem a rovněž ho vytřete do sucha. Dejte vložku do zásobníku a zatlačte dolů, až pevně zapadne na své místo. Vložka by měla zůstat na svém místě, i když bude nálevka otočena obráceně. KROK 3: VYPLÁCHNĚTE VLOŽKU Důležité! Aby nedošlo během zavírání a otvírání dveří chladničky k rozlití vody, doporučujeme zásobník vody neplnit úplně a ponechat zbytek horního prostoru zásobníku nenaplněn POZNÁMKA: POKUD JSTE NESPOTŘEBOVALI VŠECHNU PŘEFILTROVANOU VODU V ZÁSOBNÍKU VODY BĚHEM 1 AŽ DVOU DNŮ, VYHOĎTE PROSÍM PŘED NOVÝM DOPLNĚNÍM VEŠKEROU VODU ZBYLOU UVNITŘ JEDNOTKY FILTRU VODY BRITA. Vyndejte nálevku z jednotky filtru vody BRITA, naplňte ji pod vodovodem

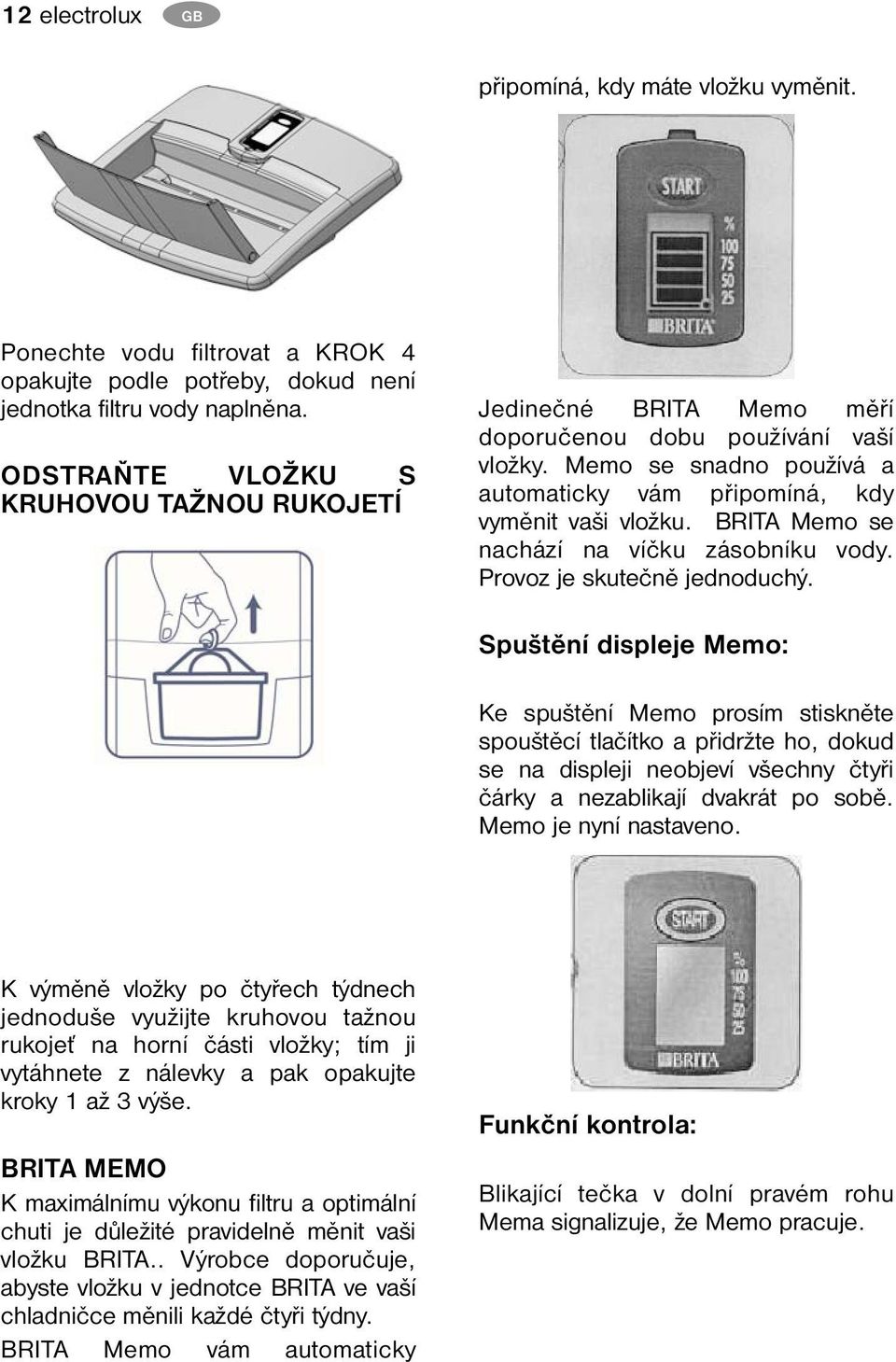

12 12 electrolux GB připomíná, kdy máte vložku vyměnit. Ponechte vodu filtrovat a KROK 4 opakujte podle potřeby, dokud není jednotka filtru vody naplněna. ODSTRAŇTE VLOŽKU S KRUHOVOU TAŽNOU RUKOJETÍ Jedinečné BRITA Memo měří doporučenou dobu používání vaší vložky. Memo se snadno používá a automaticky vám připomíná, kdy vyměnit vaši vložku. BRITA Memo se nachází na víčku zásobníku vody. Provoz je skutečně jednoduchý. Spuštění displeje Memo: Ke spuštění Memo prosím stiskněte spouštěcí tlačítko a přidržte ho, dokud se na displeji neobjeví všechny čtyři čárky a nezablikají dvakrát po sobě. Memo je nyní nastaveno. K výměně vložky po čtyřech týdnech jednoduše využijte kruhovou tažnou rukojeť na horní části vložky; tím ji vytáhnete z nálevky a pak opakujte kroky 1 až 3 výše. BRITA MEMO K maximálnímu výkonu filtru a optimální chuti je důležité pravidelně měnit vaši vložku BRITA.. Výrobce doporučuje, abyste vložku v jednotce BRITA ve vaší chladničce měnili každé čtyři týdny. BRITA Memo vám automaticky Funkční kontrola: Blikající tečka v dolní pravém rohu Mema signalizuje, že Memo pracuje.

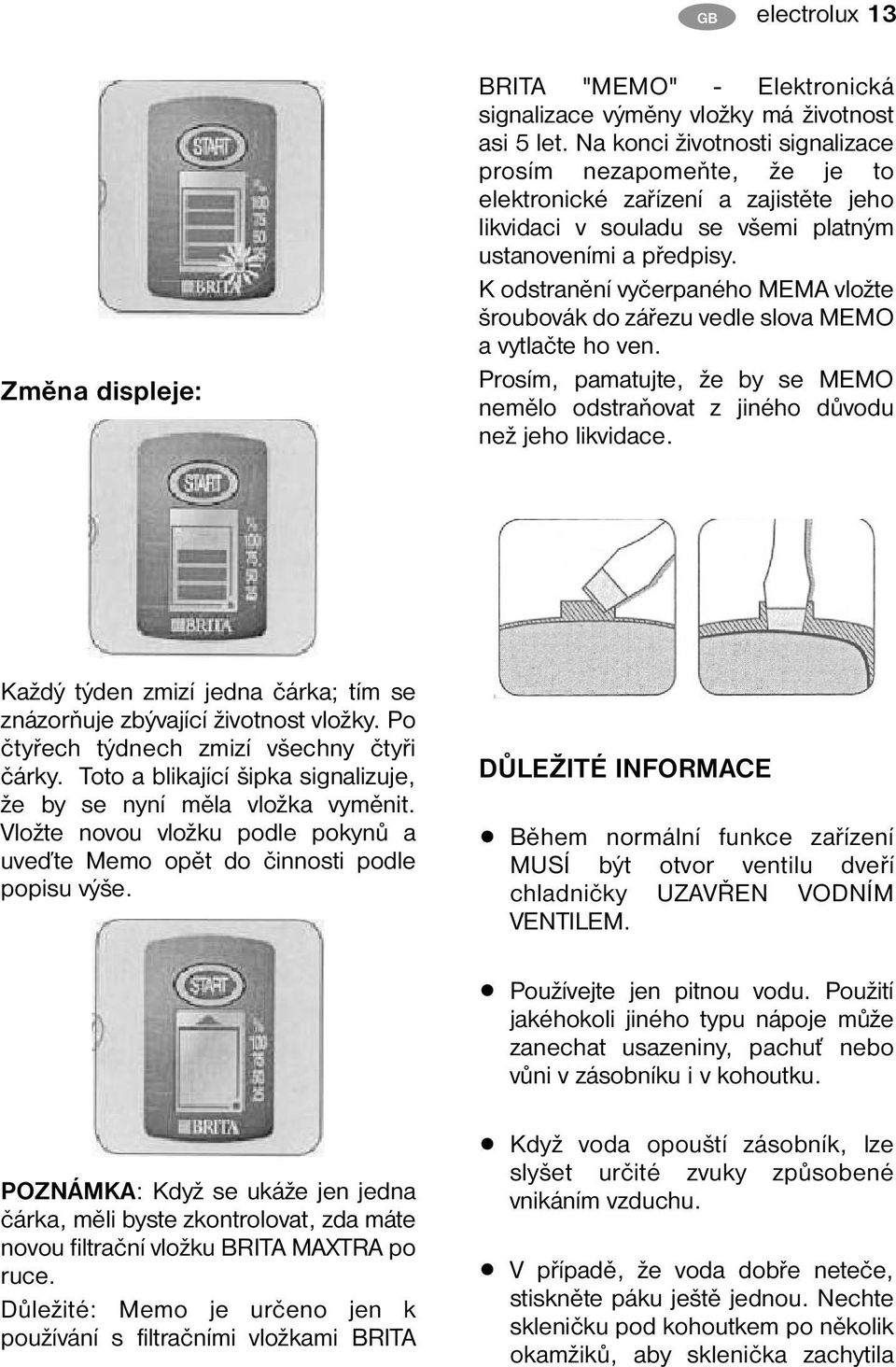

13 GB electrolux 13 Změna displeje: BRITA "MEMO" - Elektronická signalizace výměny vložky má životnost asi 5 let. Na konci životnosti signalizace prosím nezapomeňte, že je to elektronické zařízení a zajistěte jeho likvidaci v souladu se všemi platným ustanoveními a předpisy. K odstranění vyčerpaného MEMA vložte šroubovák do zářezu vedle slova MEMO a vytlačte ho ven. Prosím, pamatujte, že by se MEMO nemělo odstraňovat z jiného důvodu než jeho likvidace. Každý týden zmizí jedna čárka; tím se znázorňuje zbývající životnost vložky. Po čtyřech týdnech zmizí všechny čtyři čárky. Toto a blikající šipka signalizuje, že by se nyní měla vložka vyměnit. Vložte novou vložku podle pokynů a uveďte Memo opět do činnosti podle popisu výše. DŮLEŽITÉ INFORMACE Během normální funkce zařízení MUSÍ být otvor ventilu dveří chladničky UZAVŘEN VODNÍM VENTILEM. Používejte jen pitnou vodu. Použití jakéhokoli jiného typu nápoje může zanechat usazeniny, pachuť nebo vůni v zásobníku i v kohoutku. POZNÁMKA: Když se ukáže jen jedna čárka, měli byste zkontrolovat, zda máte novou filtrační vložku BRITA MAXTRA po ruce. Důležité: Memo je určeno jen k používání s filtračními vložkami BRITA Když voda opouští zásobník, lze slyšet určité zvuky způsobené vnikáním vzduchu. V případě, že voda dobře neteče, stiskněte páku ještě jednou. Nechte skleničku pod kohoutkem po několik okamžiků, aby sklenička zachytila

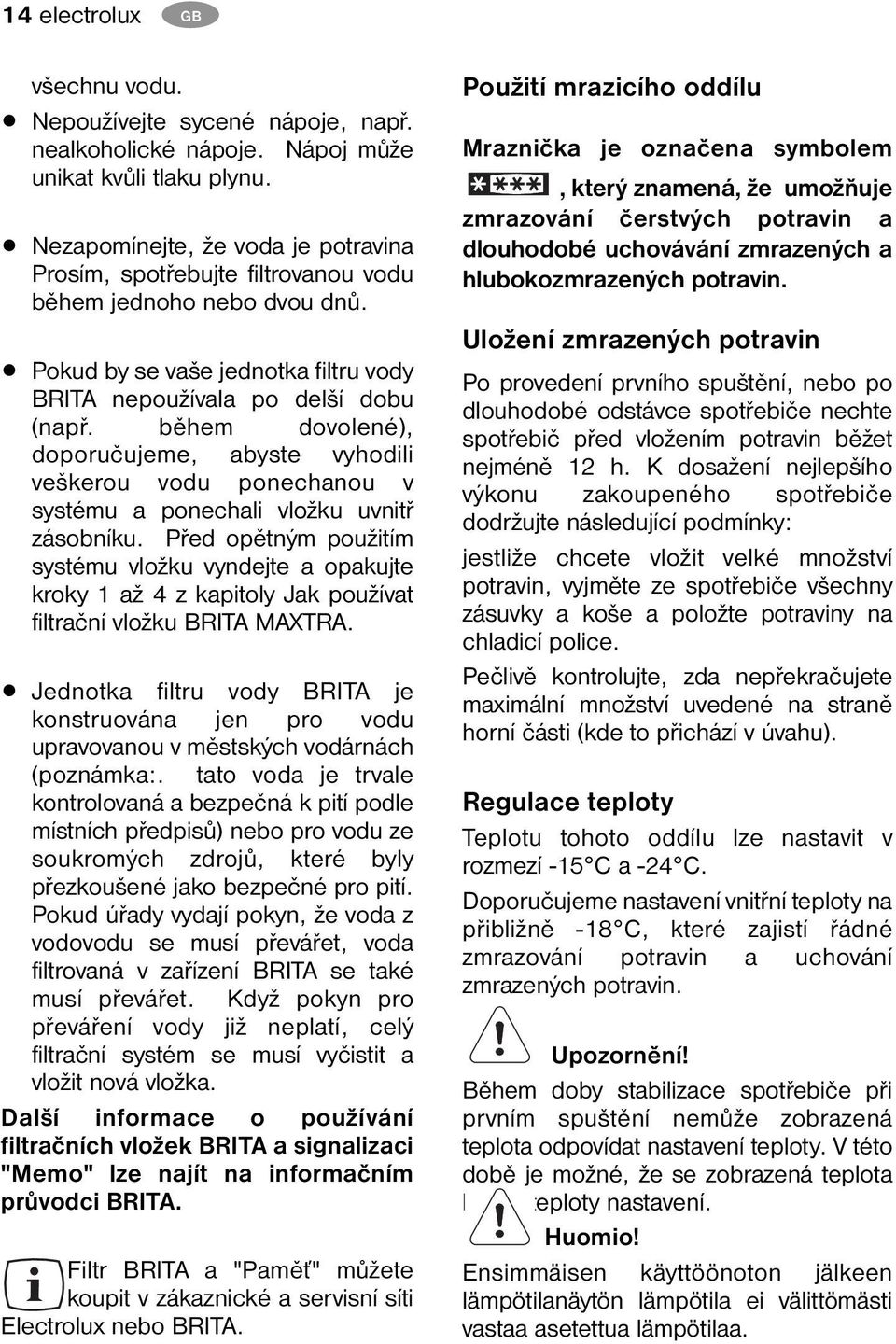

14 14 electrolux GB všechnu vodu. Nepoužívejte sycené nápoje, např. nealkoholické nápoje. Nápoj může unikat kvůli tlaku plynu. Nezapomínejte, že voda je potravina Prosím, spotřebujte filtrovanou vodu během jednoho nebo dvou dnů. Pokud by se vaše jednotka filtru vody BRITA nepoužívala po delší dobu (např. během dovolené), doporučujeme, abyste vyhodili veškerou vodu ponechanou v systému a ponechali vložku uvnitř zásobníku. Před opětným použitím systému vložku vyndejte a opakujte kroky 1 až 4 z kapitoly Jak používat filtrační vložku BRITA MAXTRA. Jednotka filtru vody BRITA je konstruována jen pro vodu upravovanou v městských vodárnách (poznámka:. tato voda je trvale kontrolovaná a bezpečná k pití podle místních předpisů) nebo pro vodu ze soukromých zdrojů, které byly přezkoušené jako bezpečné pro pití. Pokud úřady vydají pokyn, že voda z vodovodu se musí převářet, voda filtrovaná v zařízení BRITA se také musí převářet. Když pokyn pro převáření vody již neplatí, celý filtrační systém se musí vyčistit a vložit nová vložka. Další informace o používání filtračních vložek BRITA a signalizaci "Memo" lze najít na informačním průvodci BRITA. Filtr BRITA a "Paměť" můžete koupit v zákaznické a servisní síti Electrolux nebo BRITA. Použití mrazicího oddílu Mraznička je označena symbolem, který znamená, že umožňuje zmrazování čerstvých potravin a dlouhodobé uchovávání zmrazených a hlubokozmrazených potravin. Uložení zmrazených potravin Po provedení prvního spuštění, nebo po dlouhodobé odstávce spotřebiče nechte spotřebič před vložením potravin běžet nejméně 12 h. K dosažení nejlepšího výkonu zakoupeného spotřebiče dodržujte následující podmínky: jestliže chcete vložit velké množství potravin, vyjměte ze spotřebiče všechny zásuvky a koše a položte potraviny na chladicí police. Pečlivě kontrolujte, zda nepřekračujete maximální množství uvedené na straně horní části (kde to přichází v úvahu). Regulace teploty Teplotu tohoto oddílu lze nastavit v rozmezí -15 C a -24 C. Doporučujeme nastavení vnitřní teploty na přibližně -18 C, které zajistí řádné zmrazování potravin a uchování zmrazených potravin. Upozornění! Během doby stabilizace spotřebiče při prvním spuštění nemůže zobrazená teplota odpovídat nastavení teploty. V této době je možné, že se zobrazená teplota liší od teploty nastavení. Huomio! Ensimmäisen käyttöönoton jälkeen lämpötilanäytön lämpötila ei välittömästi vastaa asetettua lämpötilaa.

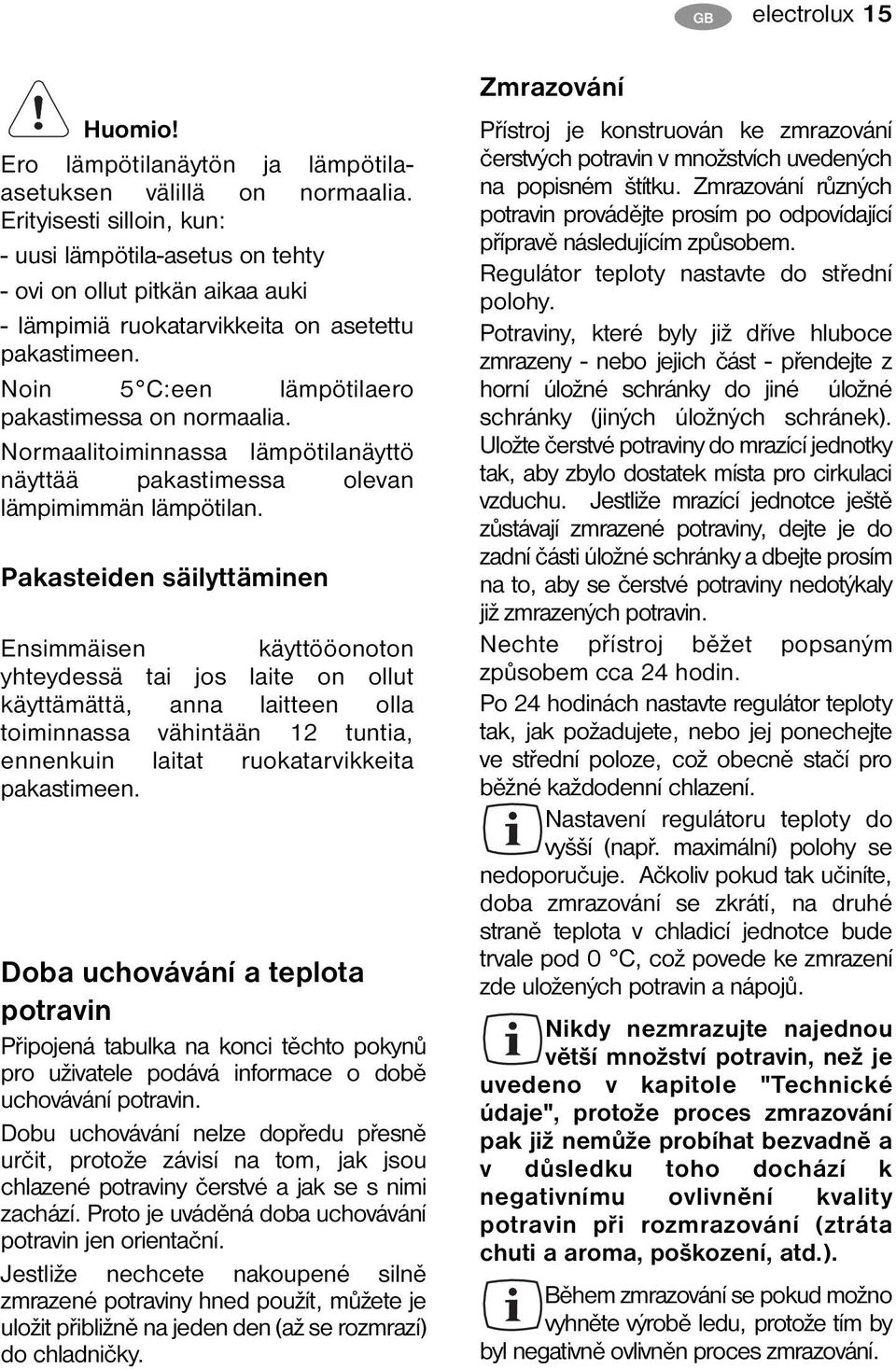

15 GB electrolux 15 Huomio! Ero lämpötilanäytön ja lämpötilaasetuksen välillä on normaalia. Erityisesti silloin, kun: - uusi lämpötila-asetus on tehty - ovi on ollut pitkän aikaa auki - lämpimiä ruokatarvikkeita on asetettu pakastimeen. Noin 5 C:een lämpötilaero pakastimessa on normaalia. Normaalitoiminnassa lämpötilanäyttö näyttää pakastimessa olevan lämpimimmän lämpötilan. Pakasteiden säilyttäminen Ensimmäisen käyttööonoton yhteydessä tai jos laite on ollut käyttämättä, anna laitteen olla toiminnassa vähintään 12 tuntia, ennenkuin laitat ruokatarvikkeita pakastimeen. Doba uchovávání a teplota potravin Připojená tabulka na konci těchto pokynů pro uživatele podává informace o době uchovávání potravin. Dobu uchovávání nelze dopředu přesně určit, protože závisí na tom, jak jsou chlazené potraviny čerstvé a jak se s nimi zachází. Proto je uváděná doba uchovávání potravin jen orientační. Jestliže nechcete nakoupené silně zmrazené potraviny hned použít, můžete je uložit přibližně na jeden den (až se rozmrazí) do chladničky. Zmrazování Přístroj je konstruován ke zmrazování čerstvých potravin v množstvích uvedených na popisném štítku. Zmrazování různých potravin provádějte prosím po odpovídající přípravě následujícím způsobem. Regulátor teploty nastavte do střední polohy. Potraviny, které byly již dříve hluboce zmrazeny - nebo jejich část - přendejte z horní úložné schránky do jiné úložné schránky (jiných úložných schránek). Uložte čerstvé potraviny do mrazící jednotky tak, aby zbylo dostatek místa pro cirkulaci vzduchu. Jestliže mrazící jednotce ještě zůstávají zmrazené potraviny, dejte je do zadní části úložné schránky a dbejte prosím na to, aby se čerstvé potraviny nedotýkaly již zmrazených potravin. Nechte přístroj běžet popsaným způsobem cca 24 hodin. Po 24 hodinách nastavte regulátor teploty tak, jak požadujete, nebo jej ponechejte ve střední poloze, což obecně stačí pro běžné každodenní chlazení. Nastavení regulátoru teploty do vyšší (např. maximální) polohy se nedoporučuje. Ačkoliv pokud tak učiníte, doba zmrazování se zkrátí, na druhé straně teplota v chladicí jednotce bude trvale pod 0 C, což povede ke zmrazení zde uložených potravin a nápojů. Nikdy nezmrazujte najednou větší množství potravin, než je uvedeno v kapitole "Technické údaje", protože proces zmrazování pak již nemůže probíhat bezvadně a v důsledku toho dochází k negativnímu ovlivnění kvality potravin při rozmrazování (ztráta chuti a aroma, poškození, atd.). Během zmrazování se pokud možno vyhněte výrobě ledu, protože tím by byl negativně ovlivněn proces zmrazování.

16 16 electrolux CZ CZ Uchovávání v mrazničce Zmrazené potraviny by měly být po ukončení procesu zmrazování uloženy v příslušných (1 nebo 2) mrazících boxech. Díky tomu bude v mrazícím boxu zajištěno místo pro další zmrazování. Již uložené potraviny tak nejsou negativně ovlivňovány novým zmrazováním. Jestliže je nutno umístit větší množství potravin, je možno mrazící boxy - s výjimkou spodního boxu - odstranit a zboží postavit bezprostředně na chladící plochu. Při zakoupení již zmrazeného zboží je nutno bezpodmínečně respektovat dobu skladování uvedenou na obalu. Ohledně skladování zboží, které jste si zamrazili sami, naleznete odpovídající informace v pokynech uvedených na dveřích spotřebiče. Symboly znázorňují příslušné potraviny, čísla příslušnou maximální dobu uchovávání v měsících. Skladování prudce zmrazených "mražených produktů" je bezpečné jen tehdy, jestliže tyto až do okamžiku uskladnění v mrazící jednotce nebyly ani částečně rozmraženy. Již jednou rozmražené, ať už normálně nebo prudce zmražené produkty by neměly být znovu zamrazovány, ale naopak co nejdříve zkonzumovány. Vyjmutí mrazicích košů z mrazničky Koše na zmrazování potravin jsou vybaveny zarážkou, aby se nedaly náhodně odstranit, nebo nevypadly. Chcete-li je z mrazničky vyjmout, vytáhněte koš směrem k sobě až nadoraz, a pak koš vyjměte zdvihnutím jeho přední části směrem nahoru. Chcete-li koš vrátit zpět, lehce nadzdvihněte přední část koše, abyste ho mohli vložit do mrazničky. Jakmile je koš nad zarážkami, zasuňte koš dozadu do jeho polohy.

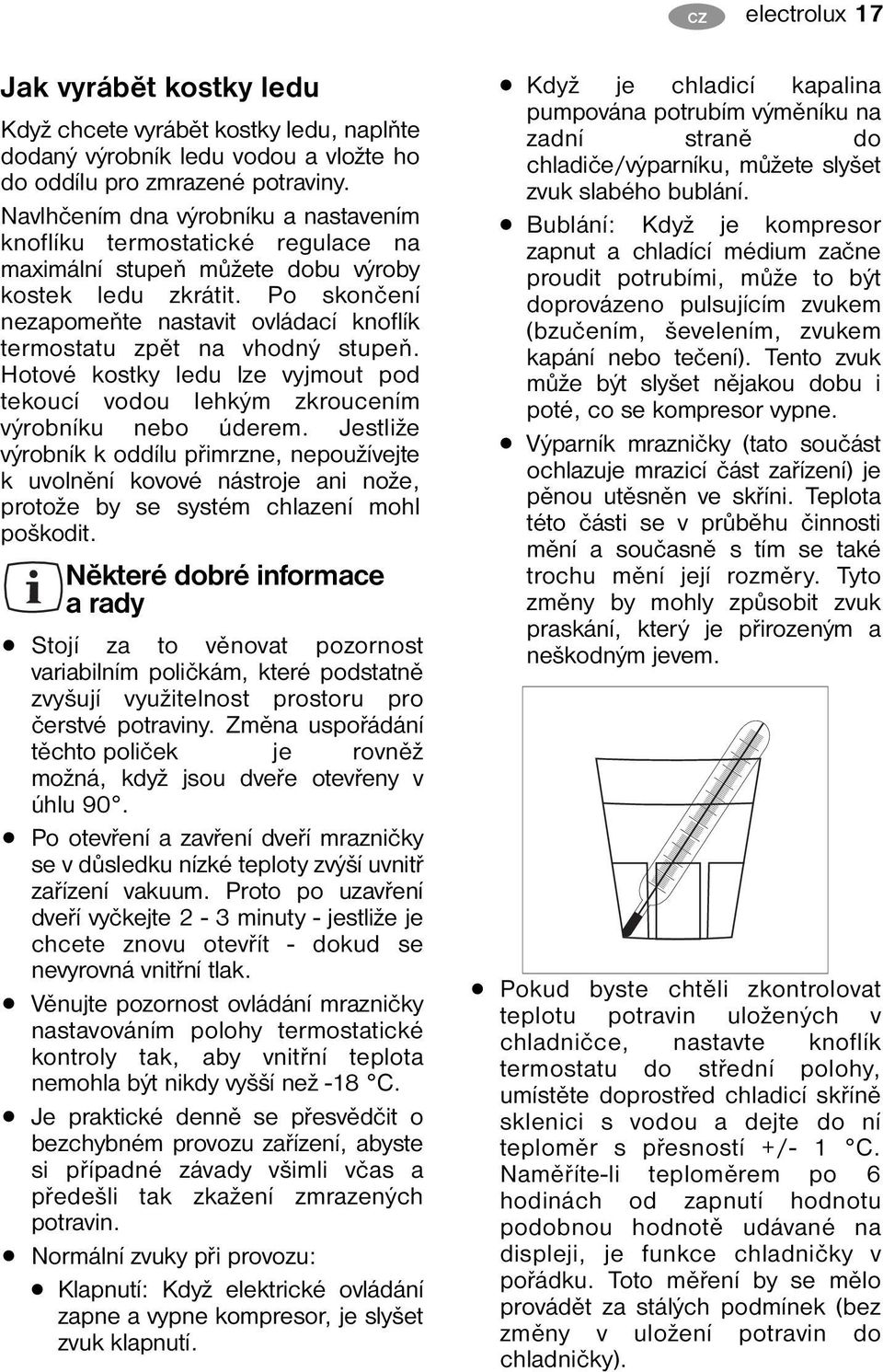

17 CZ CZ electrolux 17 Jak vyrábět kostky ledu Když chcete vyrábět kostky ledu, naplňte dodaný výrobník ledu vodou a vložte ho do oddílu pro zmrazené potraviny. Navlhčením dna výrobníku a nastavením knoflíku termostatické regulace na maximální stupeň můžete dobu výroby kostek ledu zkrátit. Po skončení nezapomeňte nastavit ovládací knoflík termostatu zpět na vhodný stupeň. Hotové kostky ledu lze vyjmout pod tekoucí vodou lehkým zkroucením výrobníku nebo úderem. Jestliže výrobník k oddílu přimrzne, nepoužívejte k uvolnění kovové nástroje ani nože, protože by se systém chlazení mohl poškodit. Některé dobré informace a rady Stojí za to věnovat pozornost variabilním poličkám, které podstatně zvyšují využitelnost prostoru pro čerstvé potraviny. Změna uspořádání těchto poliček je rovněž možná, když jsou dveře otevřeny v úhlu 90. Po otevření a zavření dveří mrazničky se v důsledku nízké teploty zvýší uvnitř zařízení vakuum. Proto po uzavření dveří vyčkejte 2-3 minuty - jestliže je chcete znovu otevřít - dokud se nevyrovná vnitřní tlak. Věnujte pozornost ovládání mrazničky nastavováním polohy termostatické kontroly tak, aby vnitřní teplota nemohla být nikdy vyšší než -18 C. Je praktické denně se přesvědčit o bezchybném provozu zařízení, abyste si případné závady všimli včas a předešli tak zkažení zmrazených potravin. Normální zvuky při provozu: Klapnutí: Když elektrické ovládání zapne a vypne kompresor, je slyšet zvuk klapnutí. Když je chladicí kapalina pumpována potrubím výměníku na zadní straně do chladiče/výparníku, můžete slyšet zvuk slabého bublání. Bublání: Když je kompresor zapnut a chladící médium začne proudit potrubími, může to být doprovázeno pulsujícím zvukem (bzučením, ševelením, zvukem kapání nebo tečení). Tento zvuk může být slyšet nějakou dobu i poté, co se kompresor vypne. Výparník mrazničky (tato součást ochlazuje mrazicí část zařízení) je pěnou utěsněn ve skříni. Teplota této části se v průběhu činnosti mění a současně s tím se také trochu mění její rozměry. Tyto změny by mohly způsobit zvuk praskání, který je přirozeným a neškodným jevem. Pokud byste chtěli zkontrolovat teplotu potravin uložených v chladničce, nastavte knoflík termostatu do střední polohy, umístěte doprostřed chladicí skříně sklenici s vodou a dejte do ní teploměr s přesností +/- 1 C. Naměříte-li teploměrem po 6 hodinách od zapnutí hodnotu podobnou hodnotě udávané na displeji, je funkce chladničky v pořádku. Toto měření by se mělo provádět za stálých podmínek (bez změny v uložení potravin do chladničky).

18 18 electrolux CZ Jestliže s použitím teploměru měříte teplotu v mrazničce, umístěte ho mezi potraviny, protože tak bude odrážet skutečnou teplotu uložených věcí. Hodnota změřená tímto způsobem, pokud použijete teploměr s přiměřenou přesností, bude tatáž nebo o něco málo nižší nežli ta, která je zobrazena na displeji. Informace a poznámky V této kapitole jsou uvedeny praktické informace a poznámky, jak používat spotřebič a dosáhnout maximálních úspor energie, a také obsahují informace o spotřebiči, týkající se životního prostředí. CZ Spotřebič a životní prostředí Tento spotřebič neobsahuje plyny, které by mohly poškodit ozónovou vrstvu ani ve svém chladicím okruhu ani v izolačním materiálu. Vyřazený spotřebič by se neměl vyhazovat do komunálního odpadu. Dávejte pozor, aby se nepoškodila chladicí jednotka, zejména na zadní straně blízko tepelného výměníku. Informace o místech shromažďování odpadu můžete získat u úřadů místní samosprávy. Materiály použité na tomto spotřebiči a označené symbolem jsou recyklovatelné. Tak můžete ušetřit energii Vyvarujte se umístění přístroje na místě, které je vystaveno prudkému slunečnímu záření, nebo v blízkosti zdrojů tepla. Dbejte na dostatečné větrání kondenzátorů a kompresoru. Proto by neměla být blokována cesta pro volnou cirkulaci vzduchu. Uchovávejte potraviny v nádobách, které se dají dobře zavírat, nebo zabalené ve fólii, abyste se tak vyvarovali vznikání nadměrné námrazy. Vyvarujte se zbytečného otevírání dveří nebo jejich otevírání na delší dobu. Teplé potraviny byste měli ukládat do chladicí jednotky pouze tehdy, jestliže již byly ochlazeny na pokojovou teplotu. Kondenzátor je nutno neustále udržovat v čistotě.

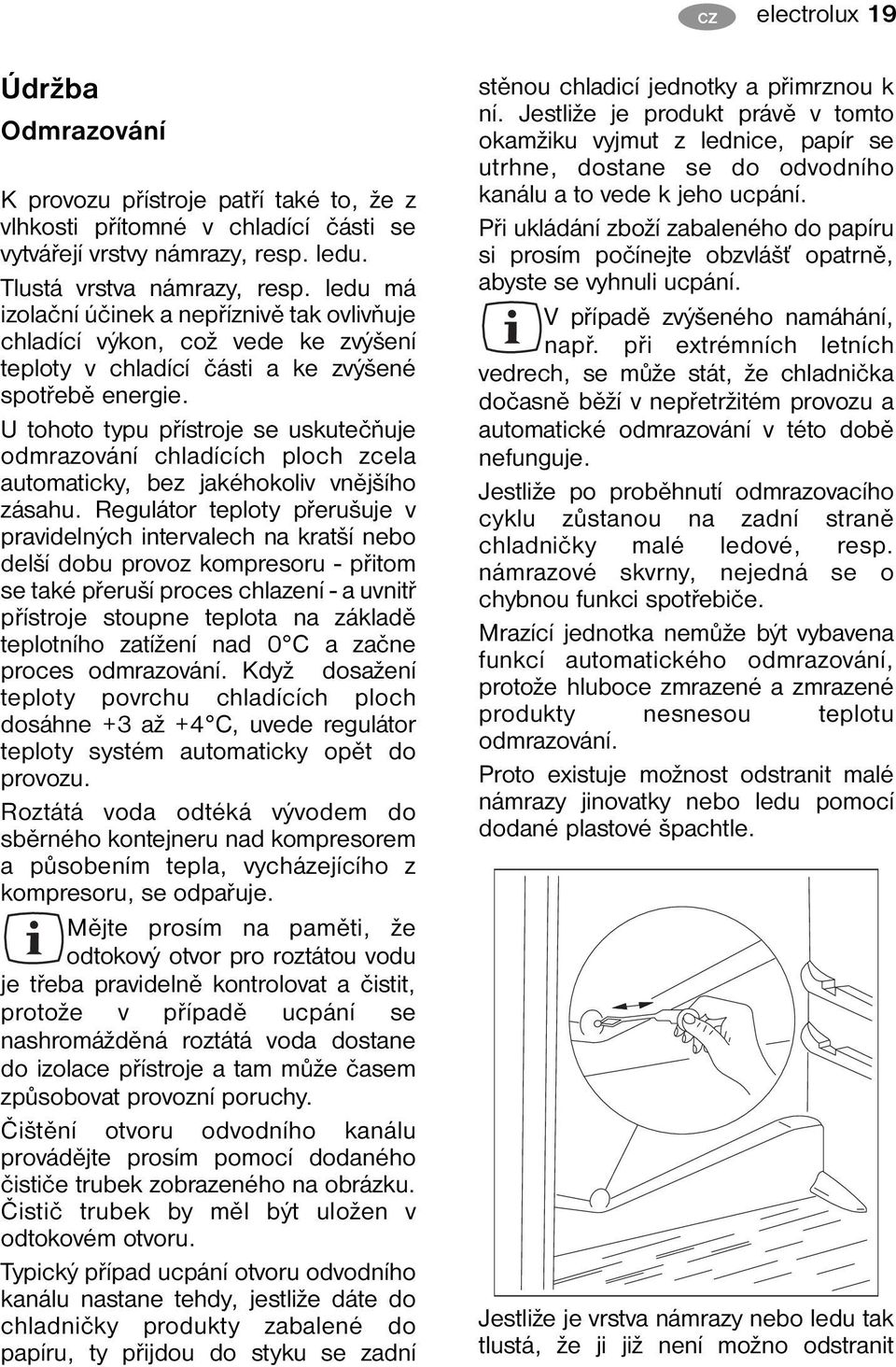

19 CZ CZ electrolux 19 Údržba Odmrazování K provozu přístroje patří také to, že z vlhkosti přítomné v chladící části se vytvářejí vrstvy námrazy, resp. ledu. Tlustá vrstva námrazy, resp. ledu má izolační účinek a nepříznivě tak ovlivňuje chladící výkon, což vede ke zvýšení teploty v chladící části a ke zvýšené spotřebě energie. U tohoto typu přístroje se uskutečňuje odmrazování chladících ploch zcela automaticky, bez jakéhokoliv vnějšího zásahu. Regulátor teploty přerušuje v pravidelných intervalech na kratší nebo delší dobu provoz kompresoru - přitom se také přeruší proces chlazení - a uvnitř přístroje stoupne teplota na základě teplotního zatížení nad 0 C a začne proces odmrazování. Když dosažení teploty povrchu chladících ploch dosáhne +3 až +4 C, uvede regulátor teploty systém automaticky opět do provozu. Roztátá voda odtéká vývodem do sběrného kontejneru nad kompresorem a působením tepla, vycházejícího z kompresoru, se odpařuje. Mějte prosím na paměti, že odtokový otvor pro roztátou vodu je třeba pravidelně kontrolovat a čistit, protože v případě ucpání se nashromážděná roztátá voda dostane do izolace přístroje a tam může časem způsobovat provozní poruchy. Čištění otvoru odvodního kanálu provádějte prosím pomocí dodaného čističe trubek zobrazeného na obrázku. Čistič trubek by měl být uložen v odtokovém otvoru. Typický případ ucpání otvoru odvodního kanálu nastane tehdy, jestliže dáte do chladničky produkty zabalené do papíru, ty přijdou do styku se zadní stěnou chladicí jednotky a přimrznou k ní. Jestliže je produkt právě v tomto okamžiku vyjmut z lednice, papír se utrhne, dostane se do odvodního kanálu a to vede k jeho ucpání. Při ukládání zboží zabaleného do papíru si prosím počínejte obzvlášť opatrně, abyste se vyhnuli ucpání. V případě zvýšeného namáhání, např. při extrémních letních vedrech, se může stát, že chladnička dočasně běží v nepřetržitém provozu a automatické odmrazování v této době nefunguje. Jestliže po proběhnutí odmrazovacího cyklu zůstanou na zadní straně chladničky malé ledové, resp. námrazové skvrny, nejedná se o chybnou funkci spotřebiče. Mrazící jednotka nemůže být vybavena funkcí automatického odmrazování, protože hluboce zmrazené a zmrazené produkty nesnesou teplotu odmrazování. Proto existuje možnost odstranit malé námrazy jinovatky nebo ledu pomocí dodané plastové špachtle. Jestliže je vrstva námrazy nebo ledu tak tlustá, že ji již není možno odstranit

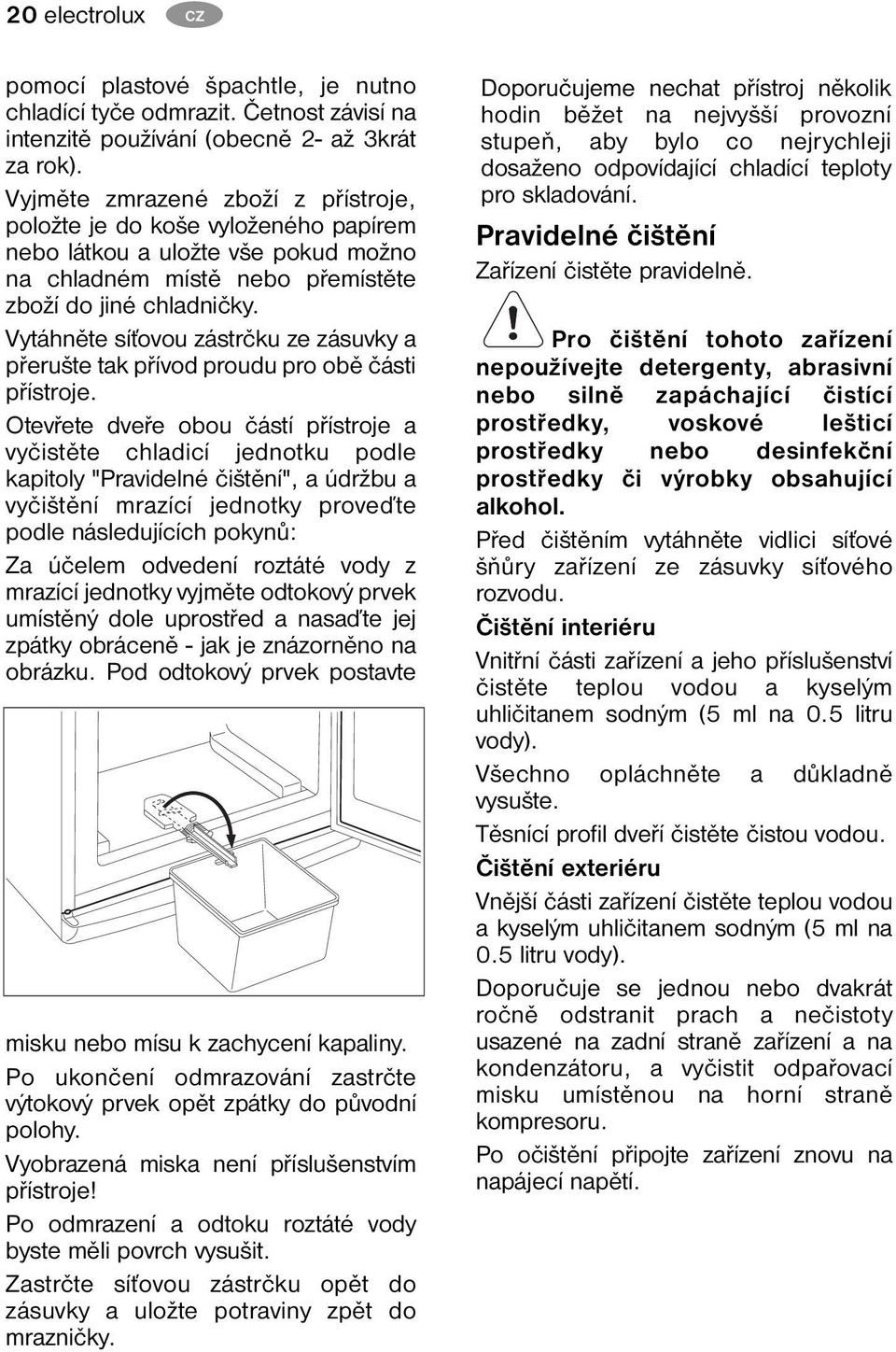

20 20 electrolux CZ CZ pomocí plastové špachtle, je nutno chladící tyče odmrazit. Četnost závisí na intenzitě používání (obecně 2- až 3krát za rok). Vyjměte zmrazené zboží z přístroje, položte je do koše vyloženého papírem nebo látkou a uložte vše pokud možno na chladném místě nebo přemístěte zboží do jiné chladničky. Vytáhněte síťovou zástrčku ze zásuvky a přerušte tak přívod proudu pro obě části přístroje. Otevřete dveře obou částí přístroje a vyčistěte chladicí jednotku podle kapitoly "Pravidelné čištění", a údržbu a vyčištění mrazící jednotky proveďte podle následujících pokynů: Za účelem odvedení roztáté vody z mrazící jednotky vyjměte odtokový prvek umístěný dole uprostřed a nasaďte jej zpátky obráceně - jak je znázorněno na obrázku. Pod odtokový prvek postavte misku nebo mísu k zachycení kapaliny. Po ukončení odmrazování zastrčte výtokový prvek opět zpátky do původní polohy. Vyobrazená miska není příslušenstvím přístroje! Po odmrazení a odtoku roztáté vody byste měli povrch vysušit. Zastrčte síťovou zástrčku opět do zásuvky a uložte potraviny zpět do mrazničky. Doporučujeme nechat přístroj několik hodin běžet na nejvyšší provozní stupeň, aby bylo co nejrychleji dosaženo odpovídající chladící teploty pro skladování. Pravidelné čištění Zařízení čistěte pravidelně. Pro čištění tohoto zařízení nepoužívejte detergenty, abrasivní nebo silně zapáchající čistící prostředky, voskové lešticí prostředky nebo desinfekční prostředky či výrobky obsahující alkohol. Před čištěním vytáhněte vidlici síťové šňůry zařízení ze zásuvky síťového rozvodu. Čištění interiéru Vnitřní části zařízení a jeho příslušenství čistěte teplou vodou a kyselým uhličitanem sodným (5 ml na 0.5 litru vody). Všechno opláchněte a důkladně vysušte. Těsnící profil dveří čistěte čistou vodou. Čištění exteriéru Vnější části zařízení čistěte teplou vodou a kyselým uhličitanem sodným (5 ml na 0.5 litru vody). Doporučuje se jednou nebo dvakrát ročně odstranit prach a nečistoty usazené na zadní straně zařízení a na kondenzátoru, a vyčistit odpařovací misku umístěnou na horní straně kompresoru. Po očištění připojte zařízení znovu na napájecí napětí.

21 CZ CZ electrolux 21 Když se chladnička nepoužívá V případě, že se spotřebič nebude dlouhou dobu používat, proveďte následující kroky: Vypněte spotřebič. Z chladničky vyjměte potraviny. Proveďte odmrazení a vyčistěte ji podle dříve uvedeného postupu. Nechte dveře otevřené, aby vzduch uvnitř nezatuchl. Odstraňování závad VÝMĚNA ŽÁROVKY Jestliže je žárovka pro vnitřní osvětlení přepálená, můžete ji sami vyměnit tak, jak popisuje následující postup: Přerušte přívod proudu k přístroji. Odšroubujte šroub, kterým je připevněn kryt (1), stiskněte, jak je vidět na obrázku, jazýček, který se nachází vzadu (2), a odstraňte kryt ve směru šipky (3), pak je možno žárovku vyměnit (typ: T V, 15 W, objímka E14). Po výměně žárovky nasaďte kryt zpátky tak, aby zaklapl, zašroubujte šroub zpátky a obnovte přívod proudu. Chybějící osvětlení provoz přístroje nikterak negativně ovlivňuje. Když něco nefunguje právně Během provozu spotřebiče se mohou často vyskytnout některé drobné, ale nepříjemné potíže, které nevyžadují přivolání servisního technika. V následující tabulce jsou uvedeny příslušné informace, jak se vyhnout zbytečnému placení za servis. Chtěli bychom, abyste si uvědomovali, že provoz spotřebiče provází určité zvuky (kompresoru a cirkulujícího chladiva). Takové zvuky nepředstavují závadu, nýbrž jsou součástí normálního provozu. Ještě bychom chtěli upozornit, že spotřebič pracuje přerušovaně, takže zastavování kompresoru neznamená, že by docházelo k poruše dodávky proudu. Z toho vyplývá požadavek, že se nesmíte dotýkat elektrických částí spotřebiče, dokud není spotřebič vypnut.

22 22 electrolux CZ Problém V chladničce je příliš velké teplo. V mrazničce je příliš velké teplo. U zadní desky chladničky teče voda. Do chladničky teče voda. Možná příčina Termostat může být chybně nastaven. Byly vloženy nedostatečně chladné potraviny, nebo byly vloženy špatně. Dveře nezavírají těsně nebo nejsou dobře zavřeny. Termostat může být chybně nastaven. Dveře nezavírají těsně, nebo nejsou dobře zavřeny. Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství. Zmrazované výrobky byly umístěny příliš blízko sebe. To je normální. Při automatickém odmrazování led na zadní desce taje. Vývod odtáté vody z chladničky může být zanesen. Vložené výrobky mohou vodě bránit ve stékání do sběrače. Řešení Nastavte knoflík termostatu do vyšší polohy. Potraviny položte na vhodné místo. Zkontrolujte, zda dveře dobře zavírají a zda těsnění není poškozeno nebo znečištěno. Nastavte knoflík termostatu do vyšší polohy. Zkontrolujte, zda dveře dobře zavírají a zda těsnění není poškozeno nebo znečištěno. Několik hodin vyčkejte a pak teplotu zkontrolujte znovu. Výrobky umístěte tak, aby kolem nich mohl volně proudit vzduch. Na podlahu vytéká voda. Tvoří se příliš mnoho ledu a námrazy. Odtátá voda nestéká vývodem do odpařovací misky nad kompresorem. Potraviny nejsou dobře zabaleny. Dveře nejsou dobře zavřeny nebo nezavírají těsně. Termostat může být chybně nastaven. Vyčistěte vývod odtáté vody. Přemístěte výrobky, aby se zadní desky nedotýkaly přímo. Zaveďte vývod odtáté vody do odpařovací misky. Potraviny lépe zabalte. Zkontrolujte, zda dveře dobře zavírají a těsnění je nepoškozeno a čisté. Nastavte knoflík termostatu do polohy s vyšší teplotou.

23 CZ electrolux 23 Problém Kompresor nepřetržitě běží. Možná příčina Termostat je chybně nastaven. Dveře nejsou správně zavřeny nebo nezavírají těsně. Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství. Byly vloženy příliš teplé výrobky. Spotřebič je postaven v příliš teplém místě. Řešení Nastavte knoflík termostatu do polohy s vyšší teplotou. Zkontrolujte, zda dveře dobře zavírají a těsnění je nepoškozeno a čisté. Několik hodin vyčkejte a pak teplotu zkontrolujte znovu. Nevkládejte potraviny teplejší než je teplota v místnosti. Zkuste snížit teplotu v místnosti kde je spotřebič umístěn. Spotřebič vůbec nepracuje. Nefunguje ani chlazení ani osvětlení. Zástrčka není správně zapojena do zásuvky. Jsou spálené pojistky nebo vypnutý jistič. Termostat není zapnutý. V zásuvce není napětí. (Zkuste zástrčku zapojit do jiné zásuvky) Zapojte zástrčku do zásuvky správně. Vyměňte pojistky nebo zapněte jistič. Spusťte spotřebič podle pokynů v kapitole Uvedení do provozu. Zavolejte kvalifikovaného elektrikáře. Spotřebič je hlučný. Spotřebič není správně ustaven. Zkontrolujte, zda spotřebič pevně stojí (všechny čtyři nožky by měly sedět na podlaze). Pokud tyto rady nepovedou k žádoucímu výsledku, zavolejte nejbližší značkové servisní středisko.

24 24 electrolux CZ Technické údaje Pokyny y pro o instalatér alatéra Model ERB X ERB X Objem brutto (l) Chladnička: 249 Chladnička: 291 Mraznička: 110 Mraznička: 110 Objem netto (l) Chladnička: 245 Chladnička: 285 Mraznička: 92 Mraznička: 92 Šířka (mm) Výška (mm) Hloubka (mm) Spotřeba energie (kwh/24 hod.) 0,959 1,011 (kwh/rok) Energetická třída podle norem EU A+ A+ Mrazící výkon (kg/24 h) 4 4 maximální doba uložení v případě provozní poruchy (h) Jmenovitá intenzita proudu (A) 1,1 1,2 Hlučnost L c (db) Hmotnost (kg) Počet kompresorů 1 1 Instalace spotřebiče Doprava, vybalení Doporučuje se dopravovat spotřebič v jeho originálním obalu ve svislé poloze a respektovat výstražná upozornění na obalu. Po každé přepravě se spotřebič asi po dobu 2 hodin nesmí zapínat. Vybalte spotřebič a zkontrolujte, zda není nějak poškozen. Případná poškození ihned oznamte tomu místu, kde jste spotřebič zakoupili. V takovém případě obaly nevyhazujte. Čištění Odstraňte všechny lepicí pásky a jiné prvky, které v přístroji fixují jednotlivé části příslušenství. Vyčistěte přístroj uvnitř vlažnou vodou a neagresivním saponátovým přípravkem. Použijte k tomu měkkou utěrku. Vnitřek přístroje po vyčištění vysušte.

25 CZ electrolux 25 Umistěni Na spotřebu energie a správnou funkci zařízení má vliv teplota okolního prostředí. Při umísťování zařízení berte laskavě ohled na to, že se doporučuje provozovat zařízení v rozmezí mezních hodnot teploty okolního prostředí v závislosti na klimatické třídě, specifikované na identifikačním štítku tak, jak jsou uvedeny v následující tabulce. Při instalování zařízení dbejte na to, aby bylo postaveno ve vodorovné poloze. Toho lze dosáhnout pomocí 2 seřiditelných nožek pod přední stranou zařízení. Klimatická třída Teplota okolního prostředí SN C N C ST C Klesne-li teplota okolního prostředí pod specifikovanou dolní mez, může teplota uvnitř chladícího prostoru vzrůst nad požadovanou teplotu. Vzroste-li teplota okolního prostředí nad specifikovanou horní mez, může to mít za následek zvýšení doby chodu kompresoru, narušení procesu odmražování, zvýšení teploty uvnitř chladícího prostoru nebo zvýšení spotřeby energie. Instalujte distanční podložky, které lze nalézt v sáčku s příslušenstvím, na horní zadní rohy zařízení. Povolte šrouby, vložte distanční podložky pod šrouby, a šrouby znovu utáhněte. Neinstalujte zařízení do takových míst, kde by bylo vystaveno dopadu přímého slunečního světla, nebo do blízkosti kuchyňského sporáku nebo kamen. Donutí-li vás uspořádání vybavení místnosti instalovat toto zařízení do blízkosti kuchyňského sporáku nebo kamen, dodržte laskavě následující minimální vzdálenosti: Je-li k disposici vedle plynového nebo elektrického sporáku prostor menší než 3 cm, zasuňte mezi obě tato zařízení nehořlavou izolační desku o tloušťce cm. V případě kamen pro spalování uhlí nebo topného oleje musí být dodržena vzdálenost od nich rovná 30 cm, jelikož jejich tepelný výkon je vyšší. Konstrukční řešení tohoto zařízení umožňuje přisunout je ke stěně až na doraz. Při instalaci zařízení musí být dodrženy minimální vzdálenosti uvedené na obrázku. A: instalace pod kuchyňskou skříňku připevněnou ke stěně

26 26 electrolux CZ B: instalace do volného prostoru ZMĚNA SMĚRU OTVÍRÁNÍ DVEŘÍ Jestliže to umístění nebo používání spotřebiče vyžadují, můžete změnit směr otvírání dveří. Spotřebiče se dodávají s otvíráním dveří směrem doprava. Při změně směru otvírání postupujte podle obrázku a příslušných vysvětlivek: Odstranění blokovacích prvků skleněných polic z chladničky Blokovací prvky skleněných polic se používají k zajištění polic ve správné poloze při dopravě. Tyto prvky nejsou již pro další provoz chladničky nutné. Otevřete co nejvíce dveře chladničky. 1 Posuňte úchytky blokovacích prvků k přední části police. 2 Nadzdvihněte zadní část police z jejího umístění a pak ji přitáhněte směrem k sobě zdvihnutím její přední části nahoru nebo sklopením dolů. 3 Odstraňte úchytky blokovacích prvků. obr. 1 Doporučujeme, abyste požádali o pomoc ještě jednu osobu, která Vám pomůže bezpečně podržet dveře. Spotřebič odpojte od elektrické sítě. Otevřete dveře chladicího prostoru, odstraňte horní zakončení (j) vyšroubováním 2 šroubů (a), potom zavřete dveře (obr. 2). obr. 2

27 CZ electrolux 27 Krytku (g) z jedné strany horního zakončení (2) přemístěte na druhou stranu (obr. 2). Vyšroubujte 2 šrouby (c), odstraňte držák dveří nahoře vpravo (d), vyšroubujte i šroub na druhé straně (c), odstraňte krytku (b) a vložte ji prázdného plastového sáčku. mrazicího prostoru (h, f), a potom ho zašroubujte na druhou stranu. Nezapomeňte na podložku (h) (obr. 4). obr. 3 Dveře chladicího prostoru lehce nadzdvihněte a sejměte. Vyšroubujte šroub (m), odstraňte dveřní zarážku (h) a namontuje ji obráceně na druhou stranu (obr. 2). Z tělesa spotřebiče postupně odstraňte dvojitý držák dveří (a, b, c). Nezapomeňte také odstranit plastovou rozpěrku (b) pod držákem dveří (obr. 3). Dveře mrazicího prostoru lehce nadzdvihněte a sejměte. Vyjměte záslepku (nahoře na dveřích mrazící části) a nasaďte ji znovu na druhé straně. Uvolněte vložku dolní krycí mřížky (e) šroubovákem (obr. 4). Vyšroubujte čep dolního držáku dveří obr. 4 Vložku dolní krycí mřížky (e) zasaďte na druhou stranu. Odstraňte levé krycí čepy dvojitého držáku dveří (3 kusy, n, k) a přemístěte na druhou stranu (obr. 3). Díly zablokování dveří (u, v) odmontujte vyšroubováním šroubu (s) (obr. 3). Díly zablokování dveří (u, v) otočte, přemístěte je na druhou stranu druhých dveří a připevněte je zašroubováním šroubu (s). Zátky (t, z) opět zasuňte na druhé straně dveří. Čep dvojitého držáku dveří (m) zasuňte do levého vyvrtaného otvoru dveří mrazicího prostoru (obr. 3). Dveře mrazicího prostoru postavte na spodní čep držáku dveří (f) (obr. 4). Dveře otevřete a dvojitý držák dveří připevněte 2 šrouby (c) na levou stranu. Nezapomeňte na plastovou rozpěrku pod dveřmi (b). Okraje dveří musí být souběžné s boční hranou spotřebiče. Dveře chladicího prostoru postavte na

28 28 electrolux CZ čep dvojitého držáku dveří. Z plastového sáčku vyjměte horní levý držák dveří (f) a krytku (c) a přišroubujte šrouby (c) (obr. 1). Otevřete dveře chladicího prostoru a přimontujte horní zakončení (j) 2 šrouby (a); přitom vraťte zpět magnet (k), potom zavřete dveře (obr. 2). Spotřebič postavte na zvolené místo, vyrovnejte ho a připojte k elektrické síti. Jestliže tento postup nechcete provádět sami, obraťte se prosím na nejbližší servisní středisko. Naši technici vám za poplatek změnu směru otvírání dveří provedou. Elektrické připojení Tato chladnička je navržena pro provoz se střídavým napájecím napětím 230 V, 50 Hz. Zástrčka musí být zapojena do zásuvky opatřené kolíkem, připojeným na ochranný vodič. Jestliže taková zásuvka není k dispozici, je nutné zadat u elektrikáře s příslušnou kvalifikací, aby v blízkosti spotřebiče takovou zásuvku, vybavenou ochranným vodičem podle platných předpisů instaloval. Tento spotřebič odpovídá následujícím direktivám (směrnicím) E.E.C.: 73/23 EEC ze dne (Směrnice o nízkém napětí) ve znění pozdějších předpisů, 89/336 EEC ze dne (Směrnice o elektromagnetické kompatibilitě) ve znění pozdějších předpisů. 96/57 EHS - 96/09/03 (Směrnice o energetické účinnosti) a její další znění

29 CZ electrolux 29 Tabulka a dob uchováv ávání ání (1) Doba a způsob uchovávání čerstvých potravin v chladničce Potraviny Doba uchovávání ve dnech Způsob zabalení Syrové maso X X x x x mikrotén, vzduchotěsně Vařené maso X X X x x x zakrytý pokrm Pečené maso X X X x x zakrytý pokrm Syrová sekaná X zakrytý pokrm Pečená sekaná X X x x zakrytý pokrm Studené nářezy, vídeňský salám X X x x mikrotén, celofán, voskovaný papír Čerstvé ryby X x x mikrotén, vzduchotěsně Vařená ryba X X x x zakrytý pokrm Smažená ryba X X x x x zakrytý pokrm Ryby v otevřené plechovce X x x zakrytý pokrm Čerstvé kuře X X X x x x mikrotén, vzduchotěsně Smažené kuře X X X x x x zakrytý pokrm Čerstvá slepice X X x x x mikrotén, vzduchotěsně Vařená slepice X X x x x zakrytý pokrm Čerstvá kachna, husa X X X x x x mikrotén, vzduchotěsně Pečená kachna, husa X X X X x x x zakrytý pokrm Máslo, neotevřené X X X X X X X původní obal Máslo, otevřené X X x x x x x původní obal Mléko v plastikovém sáčku X X X x x původní obal Smetana X X x x krabice z umělé hmoty Kyselá smetana X X X X x x x krabice z umělé hmoty Sýr (tvrdý) X X X X X X X hliníková fólie Sýr (měkký) X X X X x x x mikrotén Tvaroh X X X X x x x mikrotén Vejce X X X X X X X mikrotén Špenát, šťovík X X x x mikrotén Zelený hrášek, zelené fazolové lusky X X X X x x x mikrotén Houby X X x x x mikrotén Mrkev, kořen X X X X X X X mikrotén Paprikové lusky X X x x x mikrotén Rajská jablíčka X X X X X X X mikrotén Zelí, kapusta X X X X X x x mikrotén Rychle se kazící ovoce (jahody, maliny, a pod.) X X X x x mikrotén Ostatní ovoce X X X X x x x mikrotén Otevřené ovocné konzervy X X X x x zakrytý pokrm Pečivo plněné krémem X X x x zakrytý pokrm Poznámky: X obvyklá doba uchovávání, x možná doba uchovávání (týká se jen opravdu čerstvých výrobků).

30 30 electrolux HU Tabulka a dob uchováv ávání ání (2) Doba a způsob uchovávání čerstvých potravin v chladničce Potraviny V oddílu čerstvých V oddíl potravin potravin C - 18 C Zelenina: zelené fazolové lusky, zelený hrášek, míchaná zelenina, dýně, kukuřice, a pod. 1 den 12 měsíců Hotové pokrmy: zeleninová jídla, přílohy, s masem a pod. 1 den 12 měsíců Hotové pokrmy: svíčková, guláš z uzeného kolena, maso z tlačenky a pod. 1 den 6 měsíců Pokrmy z brambor, těstoviny: bramborová kaše, noky, knedlíky, těstoviny plněné džemem, smažené hranolky 1 den 12 měsíců Polévky: masový vývar, polévka ze zelených fazolových lusků, polévka ze zeleného hrášku a pod. 1 den 6 měsíců Ovoce: višně, třešně, angrešt, ovocný krém, drcené kaštany 1 den 12 měsíců Maso: kuře, kachna, husa a jejich drůbky, 1 den 5 měsíců filé, tuňák 1 den 6 měsíců Mražený krém na tyčince, zmrzlina 1 den 3 týdny

31 GB electrolux 31 Üdvözöljük az Electrolux világában Köszönjük, hogy ezt a kiváló minőségű terméket választotta az Electroluxtól, mely reményeink szerint sok örömet okoz majd Önnek. Az Electrolux célja, hogy minőségi termékek széles választékát kínálja, amely kényelmesebbé teszi az Ön életét. Az útmutató borítóján néhány példát is talál erre. Kérjük, szánjon rá néhány percet, és tanulmányozza át ezt az útmutatót, hogy élvezhesse az új készülék előnyeit. Mi annyit ígérhetünk, hogy ez a készülék könnyű kezelhetősége révén meg fogja könnyíteni mindennapjait. Sok szerencsét

32 32 electrolux HU A készülék üzembehelyezése és használatbavétele előtt kérjük, hogy gondosan olvassa el a kezelési tájékoztatót, amely biztonsági előírásokat, hasznos tudnivalókat, tájékoztatásokat és ötleteket tartalmaz. Ha a kezelési tájékoztatóban leírtaknak megfelelően használja a készüléket, akkor az megfelelő módon fog működni és az Ön legnagyobb megelégedését fogja szolgálni. Az alábbi jelölések a könnyebb eligazodást segítik:. Biztonsági előírások Ennél a jelképnél található figyelmeztetések és útmutatások az Ön és a készülék védelmét szolgálják. Hasznos tudnivalók, információk Környezetvédelmi tájékoztatások Ötlet jelkép Ennél a jelképnél ötleteket talál, amelyek az ételekkel és azok tárolásával kapcsolatosak. A használati útmutató a környezeti hatások csökkentésére vonatkozó tájékoztatást is tartalmaz. A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezőtlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

33 GB electrolux 33 Tartalomjegyzékalomjegyzék Fontos információk a biztonságról...34 Általános biztonsági előírások...34 Gyermekekkel kapcsolatos biztonsági előírások...35 Az üzembehelyezésre vonatkozó biztonsági előírások...35 Izobutánra vonatkozó biztonsági előírások...35 Az üzemeltető figyelmébe...36 Általános tájékoztatás...36 Használatbavétel...36 Hőmérsékletszabályozás, beállítás...36 A hűtőkészülék használata...36 Tárolás a hűtőkészülékben...37 Az ivóvíz-adagoló használata BRITA MAXTRA szűrőpatronnal A VÍZADAGOLÓ HASZNÁLATÁT ELINDÍTÓ LÉPÉSEK VÍZADAGOLÓ TISZTÍTÓ ELJÁRÁS A BRITA MAXTRA szűrőpatron cseréje A BRITA EMLÉKEZTETŐ Élelmiszerek tárolási ideje és hőmérséklete...43 Fagyasztás...43 Tárolás a fagyasztókészülékben...44 A fagyasztókosarak eltávolítása a fagyasztóból...44 Jégkockák készítése...44 Hasznos tudnivalók és tanácsok...45 Ötletek és gondolatok...46 Így lehet energiát megtakarítani:...46 Szekrény és környezet...46 Karbantartás...46 Leolvasztás...46 Rendszeres tisztítás...48 Használaton kívüli készülék...48 Hibaelhárítás...49 Izzócsere...49 Ha valami nem működik...49 Az üzembehelyező figyelmébe...52 Műszaki adatok...52 Tartozék jegyzék...52 A készülék üzembehelyezése...52 Szállítás, kicsomagolás...52 Tisztítás...53 Elhelyezés...53 Az üvegpolc rögzítők eltávolítása a készülékből...54 Ajtónyitásirány változtatása...54 Villamos csatlakozás...56 Tárolási idő táblázat (1)...57 Tárolási idő táblázat (2)...58
