1 Mérési útmutató Megújuló energiatermelést bemutató energiapark Szélturbinák villamosenergia termelése A mérést tervezte, összeállította: Dr. Kádár Péter A mérésért felels: Dr. Kádár Péter A mérési útmutatót összeállította: Dr. Kádár Péter Aranyos Zsolt Fehér Szabolcs Illés Gergely Kazai Imre Piatkó Tamás BMF KKV VEI Budapest, 6. október

2 Mérési útmutató Szélermvek 6. Tartalom 1 A mérés célja... A szélenergia átalakítása... 3 A szélturbinák felépítése, üzeme A mérési összeállítás, eszközök A mérési feladatok Szélrózsa készítése a mért szélirányokból Szélrózsa készítése, az átlagos szélsebességgel súlyozva Szélsebesség diagram, átlagos szélsebesség Szélsebesség eloszlás (tartam) diagram Szélsebesség eloszlás srségfüggvénye Turbulencia diagram Generátor teljesítmény diagram Generátor szél-teljesítmény karakterisztika Mérési jegyzkönyv A mérés célja A mérés során a hallgatók megismerkednek a szélermvek/szélturbinák villamosenergia termelési karakterisztikájával és a telepítést megelz- és üzemeltetés közbeni folyamatos szél- és villamos mérésekkel. A mérés bevezetje a Szélermvek cím.ppt eladás. A szélenergia átalakítása A szél energiája az áramló tömeg mozgási energiája, ezt lehet részlegesen átalakítani egyéb mechanikai mozgásokká, elssorban forgássá. A szélenergia teljes kifogása nem lehetséges, ugyanis ez azt jelentené, hogy a sebesen érkez leveg teljesen lefékezdne, megállna. Az amúgy nyomáskülönbségek hatására létrejöv egyenletes légáram útjába helyezett széler kinyer berendezések valamelyest lassítják az áramlást, nyomáskülönbséget, turbulenciákat okoznak. A haladó szél energiáját általában vízszintes vagy függleges tengely kerekekre szerelt, a kerék síkjával szöget bezáró lapátokkal alakítják forgássá. Régebben tapasztalatok alapján készítették a szélkerekeket, vitorlákat, de ma a szélkerekek aerodinamikai formázása és gépészeti konstrukciója a high tech -hez, azaz a nagyon felett technológiákhoz tartozik. A kis sebességgel egyenletesen (laminárisan, rétegzetten) áramló leveg útjába helyezett akadályra a leveg a közegellenállás mértéke szerint (torló-) ervel hat. Amennyiben az egyenletesen áramló levegbe áramvonalas, de aszimmetrikus akadályt állítunk (szárnyprofil, vitorla), akkor a leveg útját jobban beszkít oldalon az áramlási irányra merleges Bernoulli féle szívóhatás lép fel. Ha az áramvonalas test nem megfelel irányból találkozik a nagy sebességgel áramló levegvel, akkor Bernoulli féle hatás lecsökken, esetleg megsznik, és turbulens áramlás alakul ki. A fentiek miatt a vízemel kerekekre és az egyszer sík deszkavitorlákra fként a tolóer hat, míg a hajlított lapátokra, a felvásznazott malomvitorlákra és a szárnyprofilú szélerm lapátokra a Bernoulli er is.

3 Mérési útmutató Szélermvek 6. Akadály az áramló leveg útjában A szél által hajtott vízszintes tengely szélkerekek által leadott teljesítményt az alábbi (egyszersített) egyenlet írja le: P =,5 A v 3 ahol P - a szélkerék leadott teljesítménye, = 1,9 kg/m 3 - az áramló leveg srsége, de ez hmérsékletfügg, ezért télen, amikor a leveg hidegebb, jobb hatásfokúak lehetnek a szélturbinák A = r = d /4 - a lapátok által súrolt terület mérete (ahol r - a lapátok hossza; d = r - a szélkerék átmérje), v a szél sebessége, amely mellett a teljesítményt meghatározzuk, a szélkerék hatásfoka, amely nem lehet több 6 %-nál, a gyakorlatban 1-3 % közötti érték szokott lenni. A megadott képlet alapján látható, hogy a szél energiája a szélsebesség harmadik hatványával arányos. Ez egyúttal azt is jelenti, hogy igen kis szélsebesség változás is igen nagy teljesítmény-változást okoz. Egy 1,5 MW-os szélermnek már 37,5 m hosszú lapátjai vannak. 5%-os hatásfokkal számolva azt kapjuk, hogy a néveleges teljesítményét 1,9 m/s-nél (47 km/h) éri el. 3 m/s szél esetén a leadott teljesítmény még a kw-ot sem éri el, ami saját veszteségek fedezésére is alig elegend. Ezért sem indulnak 3 3,5 m/s alatt az ermvek. A valóságban egy szélkerékre a -val jelölt hatásfok a leveg sebességének függvényében ersen változik (részben a lamináris és turbulens áramlás miatt) és ez egy púpos karakterisztika görbét eredményez. Azért, hogy a kerekek forgását áramlástani szempontból jól össze lehessen hasonlítani, bevezették a gyorsjárási tényezt, ami a lapátvég sebesség (kerületi sebesség) és a szélsebesség arányát fejezi ki. A következ két ábra egy konkrét szélkerék hatásfokának () változását mutatja a gyorsjárási tényez függvényében, illetve egy állandó fordulatszámon tartott rotor által leadott mechanikai teljesítményét mutatja különböz forgási sebességeknél: 3

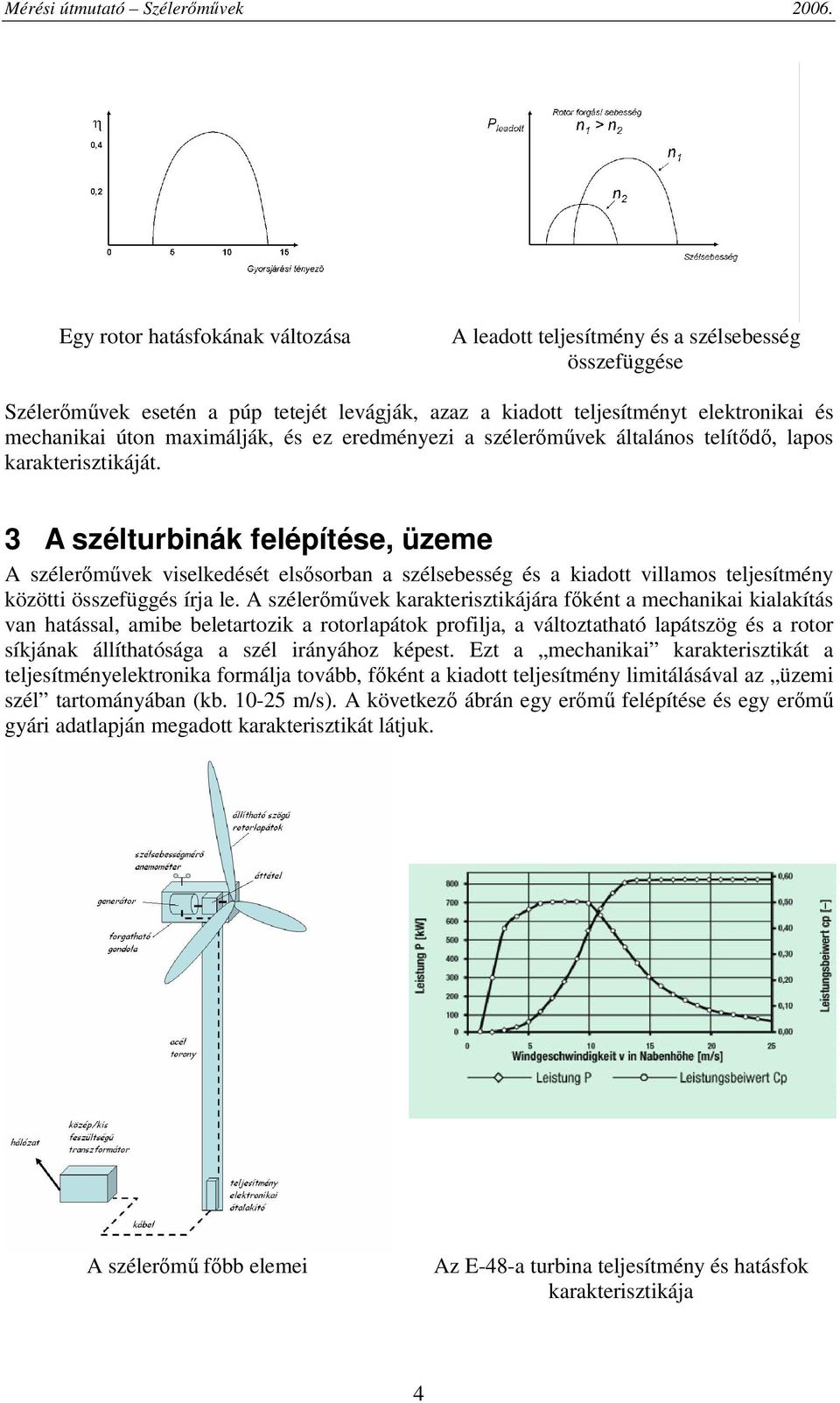

4 Mérési útmutató Szélermvek 6. Egy rotor hatásfokának változása A leadott teljesítmény és a szélsebesség összefüggése Szélermvek esetén a púp tetejét levágják, azaz a kiadott teljesítményt elektronikai és mechanikai úton maximálják, és ez eredményezi a szélermvek általános telítd, lapos karakterisztikáját. 3 A szélturbinák felépítése, üzeme A szélermvek viselkedését elssorban a szélsebesség és a kiadott villamos teljesítmény közötti összefüggés írja le. A szélermvek karakterisztikájára fként a mechanikai kialakítás van hatással, amibe beletartozik a rotorlapátok profilja, a változtatható lapátszög és a rotor síkjának állíthatósága a szél irányához képest. Ezt a mechanikai karakterisztikát a teljesítményelektronika formálja tovább, fként a kiadott teljesítmény limitálásával az üzemi szél tartományában (kb. 1-5 m/s). A következ ábrán egy erm felépítése és egy erm gyári adatlapján megadott karakterisztikát látjuk. A szélerm fbb elemei Az E-48-a turbina teljesítmény és hatásfok karakterisztikája 4

5 Mérési útmutató Szélermvek 6. A következ mérési diagram egy 1 MW-os névleges teljesítmény szélerm karakterisztikájának közel lineáris, induló szakaszát ábrázolja. Szélerm karakterisztika - induló szakasz kw szélsebesség m/s A szélermvek az id nagy részében nem termelnek energiát. Ekkor inkább villamosenergia fogyasztóként lépnek fel, ugyanis a szél irányát követ vízszintes forgató egység folyamatosan készenlétben/mködésben van, és télen egyes szerkezeti elemeket fteni is kell. Az üzemkész, szélre váró erm a küszöb szélsebességet meghaladó (3-4 m/s) tartós szél fennállása esetén indul. Míg a szélermveknek a névleges teljesítményre vetített teljes kihasználtsága évente óra körül van, addig a kisebb-nagyobb szélben való mködési óraszám elérheti a 4 órát is. Ez azt jelenti, hogy igen ritkán termel az erm a teljes kapacitásával, ugyanis ehhez legtöbb esetben 8-1 m/s szélsebesség szükséges. Az következ ábra egy erm ingadozó termelését mutatja, a változó szélben. A névlegesen 1 MW-os erm teljesítménye mintegy 6 perc alatt 1-18 % között változott. Amennyiben több erm termel egyszerre, akkor ezek a gyors termelésváltozások statisztikailag kiegyenlítik egymást. Szélerm kiadott teljesítménye A szabályozott rotor fordulatszám kw :3:5 14:6:43 14:9:36 14:1:9 14:15: 14:18:14 14:1:7 id n / perc kiadott teljesítmény kw Mindeközben az erm rotorjának (ill. generátorának) sebességét igyekeznek állandó fordulatszámon tartani. Ezt mutatja a következ ábra. 4 A mérési összeállítás, eszközök A címlapon látható AIR-X 41-es kísérleti szélturbina, a mterhelés és az elektromos kapcsolószekrény a Bécsi úti épület tetején helyezkedik el. A turbina fbb jellemzi: rotor átmér: 1,15 m névleges feszültség: 1 V indulási szélsebesség: 3 m/s névleges teljesítmény: 4 W/11,5 m/s maximális leadott teljesítmény: 5 W/18 m/s 5

6 Mérési útmutató Széler m vek 6. 6

7 Mérési útmutató Szélermvek 6. A szélsebességet, irányt és hmérsékletet a Weather Wizard állomás méri és a Weather Link nev szoftver gyjti folyamatosan az alábbi listába: A turbina termelését a National Instruments USB 6-as adatgyjtje LabView szoftveren keresztül loggolja. 7

8 Mérési útmutató Szélermvek 6. 5 A mérési feladatok A szélermvek telepítési helyének kiválasztásánál elször általános meteorológiai szélmérési adatsorokat vesznek figyelembe. Ezt követi a helyszíni méréssorozat, amelyben a tervezett létesítési helyszínen, több évszakon keresztül a rotormagasságot megközelít szinten gyjtenek adatokat. Egy telepített ermnél folyamatosan regisztrálják a szél- és villamos termelési adatokat. Az uralkodó szélirányt, illetve az ennek nagyságára is utaló súlyozott átlagot szélrózsán lehet megjeleníteni. Fontos adat a szélsebesség, a szélsebesség átlaga, illetve mindennek eloszlása, azaz, hogy az adott átlag hosszú idej, kis sebesség szelekbl tevdik-e össze, vagy ritkább, de ersebb szelekbl. Ez utóbbi alkalmasabb az energiatermelésre, mert a kis szelek hiába kitartóak, az ermvet esetleg el sem indítják. Ugyan ezt lehet a szélsebesség srség diagramon is ábrázolni. Az egyenletes termelést befolyásoló kavargó, turbulens szél jellemzésére az idegység alatti szélsebesség- és szélirányváltozás mértékét érdemes regisztrálni. A kis változásokat a szélerm le tudja követni, míg a hirtelen változások hatásfok csökkenést okoznak. A villamosenergia termelés szempontjából szinte a legfontosabb a teljesítmény-szél karakterisztika, illetve a tényeleges termelési görbe. 1 nap szélirány-idtartamai (perc) Szélsebességgel súlyozott szélirányok (perc x m/s) ÉNY ÉÉNY ÉSZAK 3 ÉÉK ÉK ÉNY ÉSZAK ÉÉNY6, 4, ÉÉK ÉK NYÉNY 1 KÉK NYÉNY, KÉK NYUGAT KELET NYUGAT, KELET NYDNY KDK NYDNY KDK DNY DDNY DÉL DK DDK DNY DDNY DÉL DK DDK Szélrózsa Egy óra szélsebesség adatai Súlyozott szélrózsa A szélirány és -nagyság percenkénti változása (turbulencia) m/s 6, 5, 4, 3,, 1,, átlag szélsebesség szélsebeség m/s és rad 4, 3,, 1,, , -, -3, perc Szélsebesség változás (m/s) Szélirány változás (rad) perc Szélsebesség és átlag diagram Turbulencia 8

9 Mérési útmutató Szélermvek 6. Szélsebesség eloszlás (tartam diagram) Eloszlás srségfüggvény m/s 6, 5, 4, 3,, 1,, szélsebesség Mérések darabszáma ,5 1 1,5,5 3 3,5 4 4,5 5 5,5 6 szélsebesség m/s perc Szélsebesség eloszlás (tartam-) diagram 6 Generátor áram 5 Az eloszlás srségfüggvénye Szélerm karakterisztika - induló szakasz A ill. m/s negyed sec Tartam diagram Generátor áram (A) Polinom. (Interpolált szélsebesség (m/s) ) kw szélsebesség m/s Generátor karakterisztika 5.1 Szélrózsa készítése a mért szélirányokból A mérés célja, hogy megállapítsuk, hogy az adott mérési idszakban milyen irányból fújt leggyakrabban a szél. A mérés során a szélirány mérése korrekciót igényel melynek mértéke 315. (Azaz a mszer által mutatott A szélrózsa a mérési idszakra (pl. 1 nap) vonatkoztatóan mutatja meg, hogy milyen gyakorisággal fúj a szél egy adott irányból, azaz mi volt az uralkodó szélirány. Egy adott idszak adataiból a szélirányok darabszámának meghatározása és ezt követen a szélrózsa kirajzolása Szélrózsa ÉSZAK ÉÉNY ÉNY 15 1 NYÉNY 5 NYUGAT ÉÉK ÉK KÉK KELET NYDNY DNY DDNY DÉL DK DDK KDK 9

10 Mérési útmutató Szélermvek Szélrózsa készítése, az átlagos szélsebességgel súlyozva Az adott irányból érkez szél mennyiségét csak az irányok ábrázolása nem tükrözi helyesen. Ezért a szélrózsába a szélirányokat átlagos szélsebességgel súlyozva is ábrázolhatjuk. A mér hely által rögzített mérési adatokat tartalmazó pl.: download699_13h.txt file-t nyissa meg Excelben. (Megjegyzés: A szövegbeolvasó varázsló harmadik lépésénél kattintson az Irányított ikonra és ott a tizedes jelet állítsa pontra.) A diagram elkészítéséhez a szélirány (Wind dir) és a szélsebesség (Wind speed) mérési adatait tartalmazó oszlopokat használja fel. Rendezze szélirányok szerint sorba az adatokat és az adott szélirányokhoz tartozó szélsebességeket adja össze, majd ábrázolja sugárdiagramban. Így egy átlagos szélsebességgel súlyozott szélrózsát kap eredményül. A valódi földrajzi tájolás miatt a kapott diagramot 315 -kal el kell forgatni így kapja meg a valós szélrózsa diagramot. Ez a mérés megmutatja az adott idintervallumban mely irányból érkezett a legtöbb szél (széláram, ugyanis egy adott keresztmetszeten áthaladó, adott sebesség szél valóságban légáramot jelent, ez idben pedig légmennyiséget tesz ki) Átlagos szélsebesség súlyozva NYÉNY NYUGAT NYDNY ÉSZAK Egy adott idszak adataiból a szélsebességgel súlyozott szélrózsa kirajzolása. ÉNY DNY ÉÉNY DDNY DÉL ÉÉK DDK ÉK DK KÉK KELET KDK 5.3 Szélsebesség diagram, átlagos szélsebesség A szélsebesség idbeli alakulását mutatja a szélsebesség diagram. A mérés pl. a download699_13h.txt file megnyitása után kezddhet. A mérés célja hogy lássuk az iskola környékén fellép szélsebességek nagyságát és átlagosan mekkora széllökések érnek minket. Jelen esetben 4 órán át vizsgáljuk, hogy mekkora volt a szélsebesség. A mérést a szél sebesség (wind speed F-oszlop) valamint a percenkénti mintavételbl (time B- oszlop) készítjük el. 1 nap esetén pl. a :- 3:59-ig terjed tartományt kell Egy óra szélsebesség adatai vizsgálni. A függvény elemeit 6, egyszer összerendezéssel lehet 5, összeválogatni. Átlag sebesség 4, számításánál vagy összeadást és 3, szélsebeség osztást, vagy az ÁTLAG- függvényt, használjuk. Az egy nap lefutásaként tüskés diagrammot kapunk, míg 1,, kisebb idintervallumot kinagyítva a perc változások jobban láthatóak. m/s átlag szélsebesség Egy adott idszak adataiból a szélsebesség görbe rajzolása, illetve az átlagos szélsebesség meghatározása. 1

11 Mérési útmutató Szélermvek 6. 3,5 3,5 1,5 Adatsor1 Adatsor 1,5 :1:531:46 :43:34 4:65:196:1 7:67:598:51 9:441:36 11:8 1:1 13:13 14:6 14:58 15:5 16:44 17:318:31 19:3 :16 1:8 :1 :55 3: Szélsebesség eloszlás (tartam) diagram Az elz ábrából nehéz megállapítani, mennyi ideig fújt pl. a szélerm indulási sebességénél nagyobb szél, mennyi ideig lehetett volna villamos energiát termelni. Ez leolvasható az eloszlás diagrammból. A mérés a pl. download699_13h.txt file megnyitása után kezddhet. A mérést a szél sebesség ( wind speed F-oszlop) valamint a percenkénti mintavételbl ( time B-oszlop) készítjük el. :-3:59-ig terjed tartományt kell vizsgálni. Mérés célja: szélsebesség tartammérés. Adatok értelmezése : a lépcszetes görbe azt mutatja, hogy nem volt tartósan 3 m/s feletti szél, azaz jelents áramtermelés nem volt lehetséges. Egy adott idszak adataiból a szélsebesség eloszlás diagram elkészítése. Tartam ,5 3,5 sebesség 1,5 1, id 5.5 Szélsebesség eloszlás srségfüggvénye Az eloszlás srségfüggvénye mutatja, hogy az adott szélsebesség tartományban mennyi ideig fújt a szél. Az adatokból az adott szélsebességek darabszámának meghatározása és ezt követen a diagramm felvétele és kirajzolása. 11

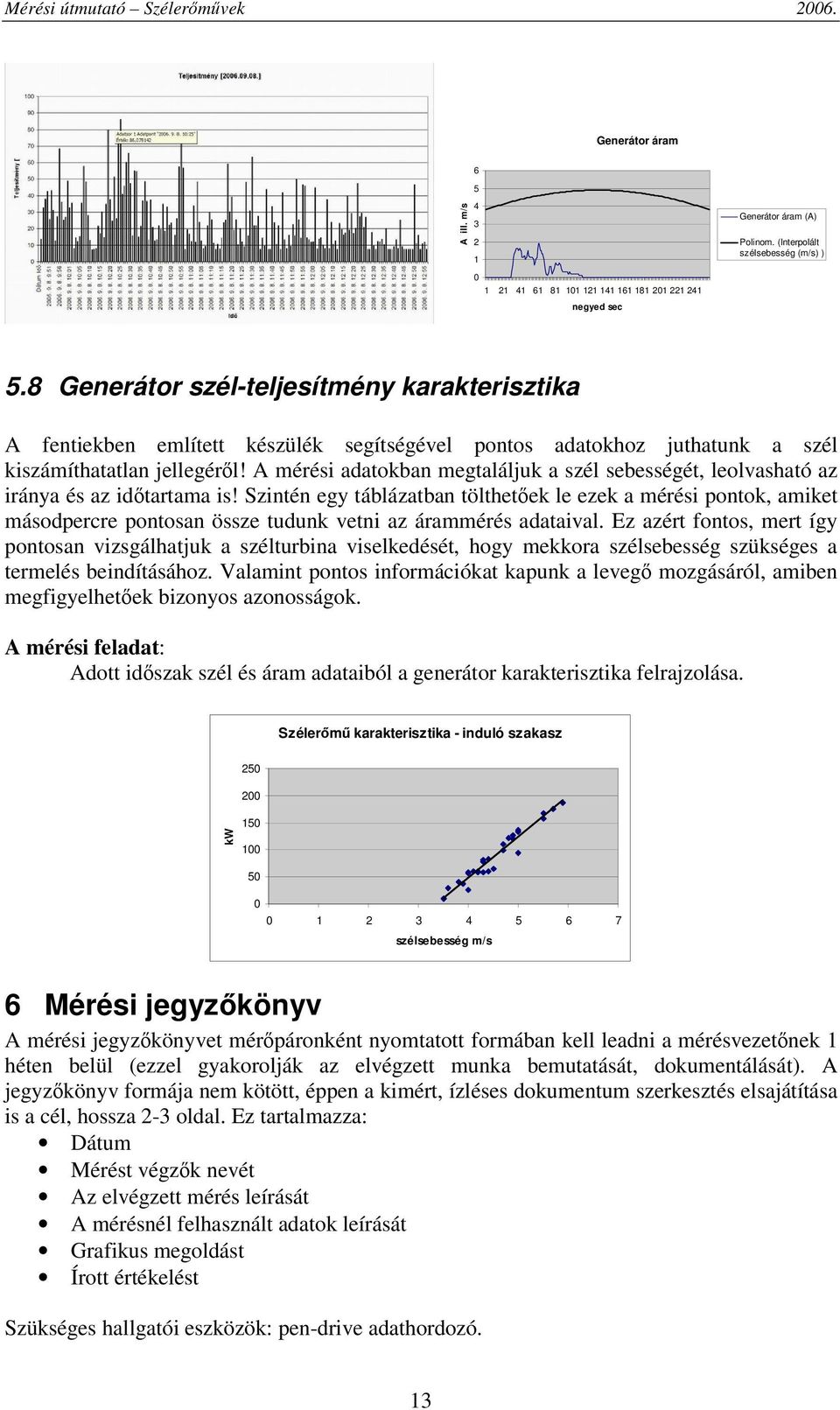

12 ,5 1,5,5 3,5 4,5 5,5 6,5 7,5 8,5 Mérési útmutató Szélermvek darab sebesség 5.6 Turbulencia diagram A szélsebesség átlaga, illetve eloszlása nem ad információt arról, milyen gyorsak a változások, az adott sebességek hogyan követik egymást. A gyors változások a termelés hatásfokát csökkentik. A turbulencia a szélirány és a szélsebesség változását fejezi ki valamilyen egységes idtávra vonatkoztatva, pl. az 1 perc alatt. Két egy órás idszak széljárását összehasonlítani a turbulencia szempontjából. A szélirány és -nagyság percenkénti változása (turbulencia) 4, 3, m/s és rad, 1,, -1, -, -3, perc Szélsebesség változás (m/s) Szélirány változás (rad) 5.7 Generátor teljesítmény diagram A National Instruments által fejlesztett készülék segítségével mérjük az Air-X 43-as típusú szélgenerátor által termelt áramot, amit a készülék elsdlegesen saját Archív memóriájába tárol. A hozzá kapott szoftver segítségével hozzáférhetünk ezekhez a mérési adatokhoz, és *.xls formátumban elmenthetjük. A kiértékeléshez fontos információ, hogy a mentések 4 Hzes frissítéssel jönnek létre, tehát másodpercenként 4 adat jelenik meg! A mért érték pedig azaz árammal arányos feszültség, ami tartalmaz.5v offset feszültséget is, melyet kivonva a nulla szintet kapjuk!.5v feszültség szint 1A áramersségnek felel meg! Adott esetben additív töltáram offset-tet is tartalmaz a mérés. A diagram elkészítéséhez átlagoltuk a mérési pontokat másodpercenként, percenként, majd óránkén! Az így kapott jelentsen kevesebb adatból kiszrtük azokat az idpontokat, ahol termelés volt és az áramokból számolt teljesítményt ábrázoltuk az id függvényében. Egy adott idszak adataiból a generátor áramát megjeleníteni, illetve egy termelési idszakot kinagyítani (pl. 3 percet). 1
