1 Nemzetközi szélenergia tendenciák, forrásbevonási lehetőségek és külföldi jó gyakorlatok a szélenergia területén Bíróné Dr. Kircsi Andrea, DE egyetemi adjunktus Dr. Tóth Péter, egyetemi docens SZE IV. Észak-Alföldi Önkormányzati Energia Nap Nyíregyháza, június 6.

Kircsi Andrea, DE egyetemi adjunktus Dr.

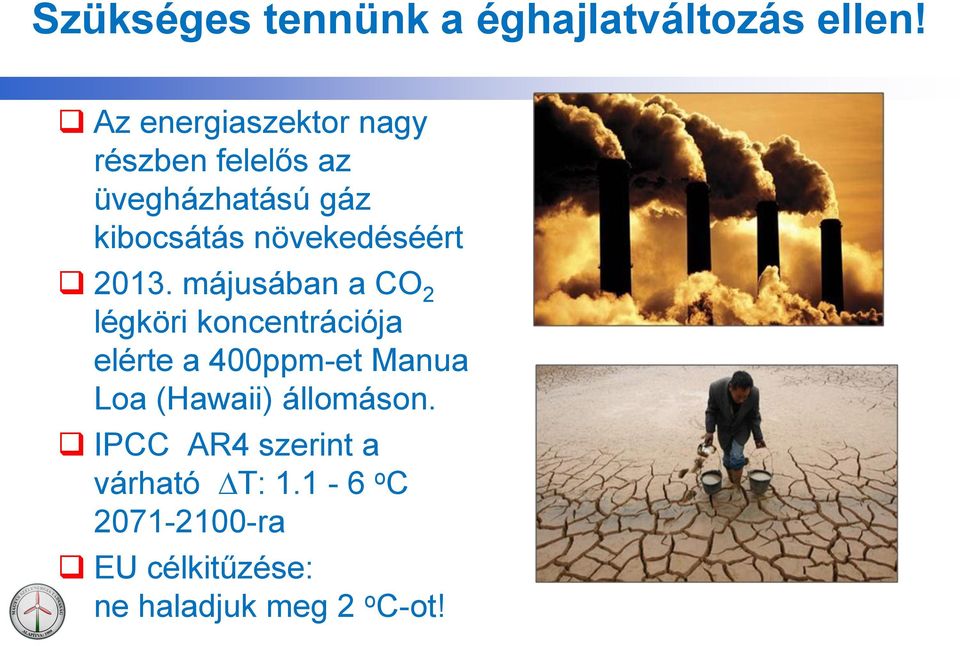

2 Szükséges tennünk a éghajlatváltozás ellen! Az energiaszektor nagy részben felelős az üvegházhatású gáz kibocsátás növekedéséért májusában a CO 2 légköri koncentrációja elérte a 400ppm-et Manua Loa (Hawaii) állomáson. IPCC AR4 szerint a várható T: o C ra EU célkitűzése: ne haladjuk meg 2 o C-ot!

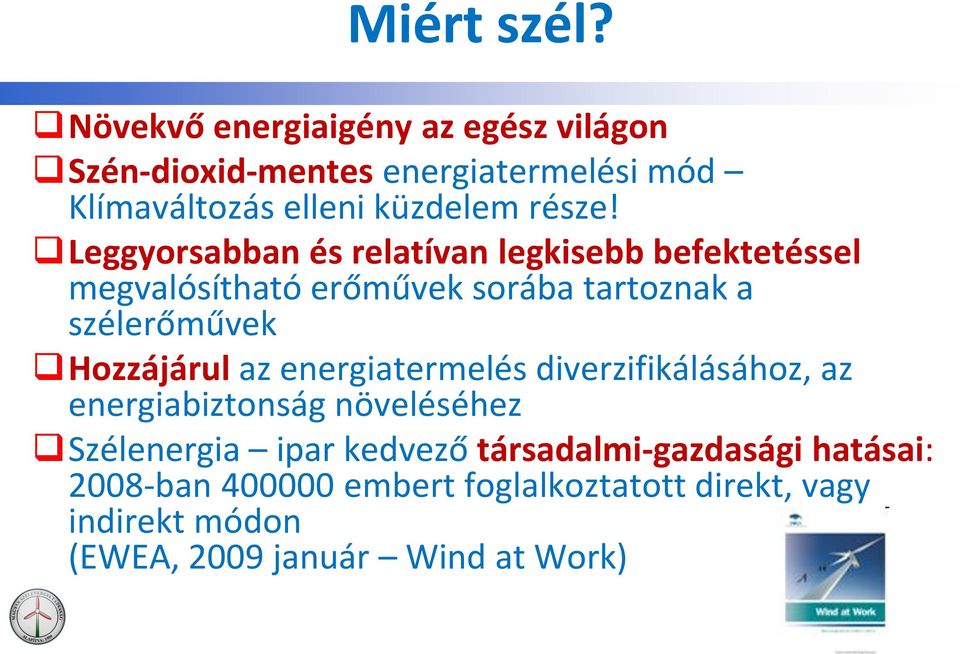

3 Miért szél? Növekvő energiaigény az egész világon Szén-dioxid-mentes energiatermelési mód Klímaváltozás elleni küzdelem része! Leggyorsabban és relatívan legkisebb befektetéssel megvalósítható erőművek sorába tartoznak a szélerőművek Hozzájárul az energiatermelés diverzifikálásához, az energiabiztonság növeléséhez Szélenergia ipar kedvező társadalmi-gazdasági hatásai: 2008-ban embert foglalkoztatott direkt, vagy indirekt módon (EWEA, 2009 január Wind at Work)

Leggyorsabban és relatívan legkisebb befektetéssel megvalósítható erőművek sorába tartoznak a szélerőművek Hozzájárul

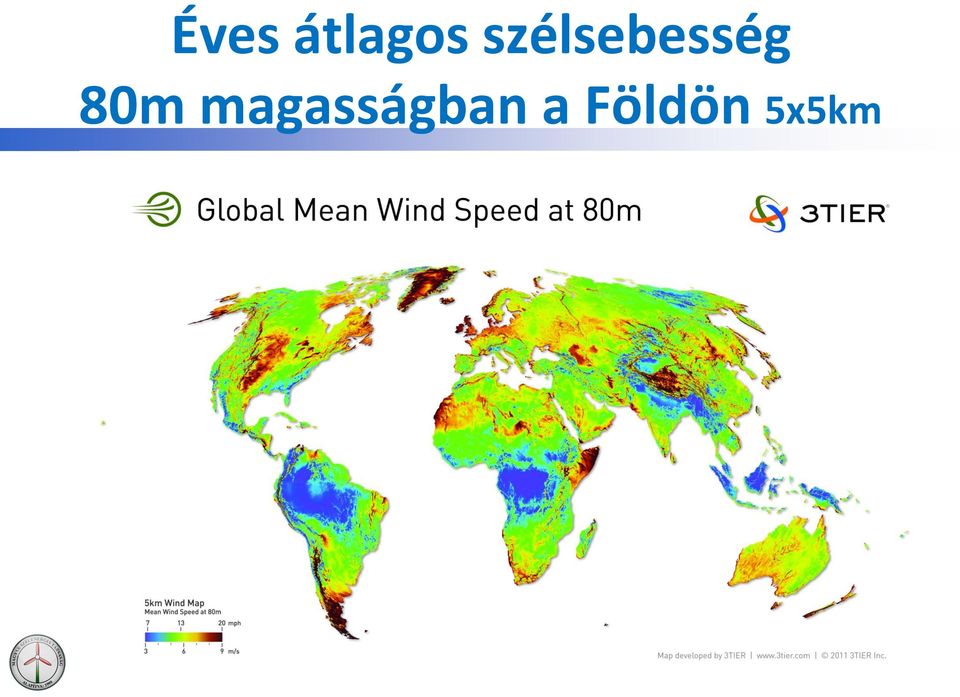

4 Éves átlagos szélsebesség 80m magasságban a Földön 5x5km 4

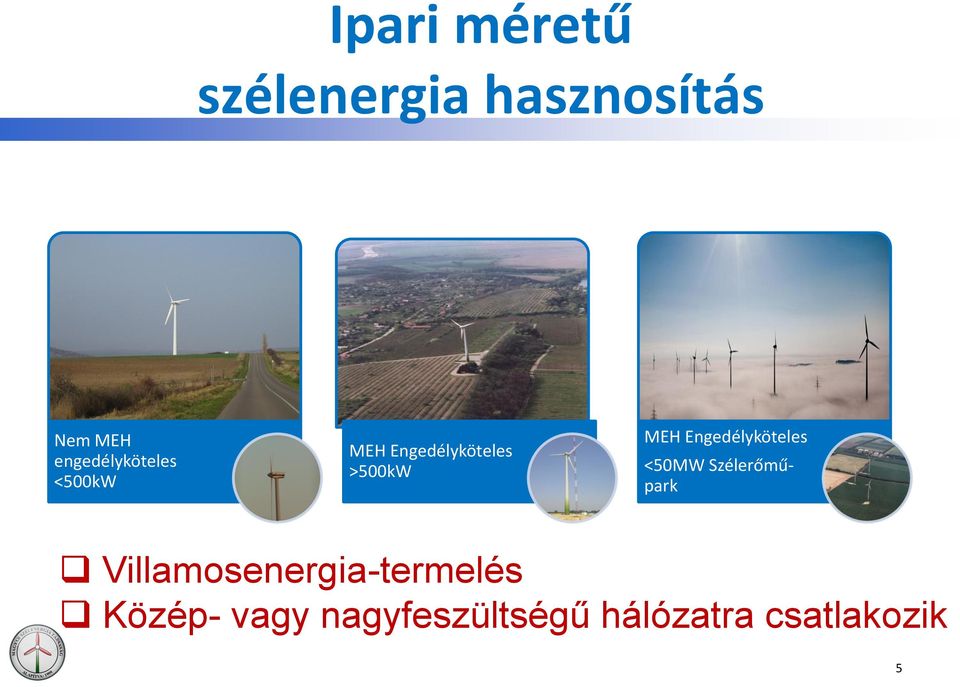

5 Ipari méretű szélenergia hasznosítás Nem MEH engedélyköteles <500kW MEH Engedélyköteles >500kW MEH Engedélyköteles <50MW Szélerőműpark Villamosenergia-termelés Közép- vagy nagyfeszültségű hálózatra csatlakozik 5

6 Szélerőművek jellemző tulajdonságai Szélerőmű karakterisztika <terjedelem>, tipikus érték Névleges teljesítmény (MW) < >, 3.0 Rotor átmérő (m) <58-130>, 90 Fajlagos névleges teljesítmény (W/m2) < >, 470 Kapacitás tényező (%) onshore/offshore <18-40> / <30-45> Kihasználási óraszám (h) onshore/offshore < > / < > Fajlagos éves energiatermelés (kwh/m2/év) < > Technikai rendelkezésre állás (%) <95-99>, 97.5 Grid report,

0 Rotor átmérő (m) <58-130>, 90 Fajlagos névleges teljesítmény (W/m2) <300-500>, 470 Kapacitás tényező (%)

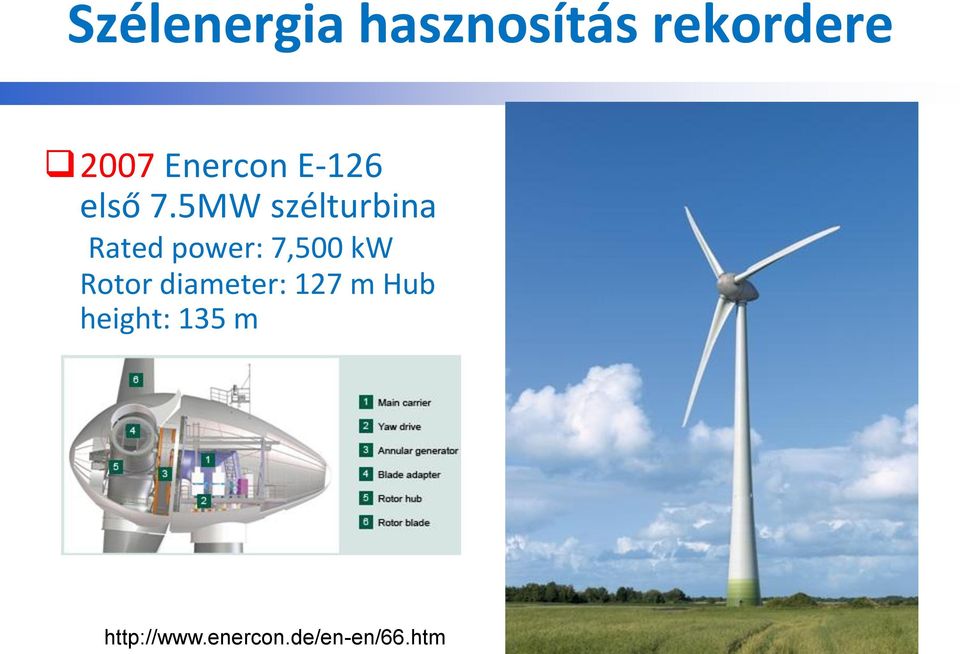

7 Szélenergia hasznosítás rekordere 2007 Enercon E-126 első 7.5MW szélturbina Rated power: 7,500 kw Rotor diameter: 127 m Hub height: 135 m

8 Szélerőmű parkok jellemző tulajdonságai Szélerőmű park karakterisztika Névleges teljesítmény (MW) < > <terjedelem>, tipikus érték Szélerőművek száma 1 néhány 100 Fajlagos teljesítmény hányad ( MW/km2) offshore Fajlagos teljesítmény hányad ( MW/km2) onshore <6-10> <10-15> Kapacitás tényező (%) onshore/offshore <18-40> / <30-45> Kihasználási óraszám (h) onshore/offshore < >/< > Fajlagos éves energiatermelés (GWh/km2/év) onshore Fajlagos éves energiatermelés (GWh/km2/év) offshore <30 40 > <20 50 > Technikai rendelkezésre állás (%) <95-99>, 97 Grid report,

MW/km2) onshore <6-10> <10-15> Kapacitás tényező (%) onshore/offshore <18-40> / <30-45> Kihasználási óraszám (h) onshore/offshore

9 Legnagyobb offshore szélfarm 2012 február Walney wind farm 367MW 2012 február Walney wind farm 367MW 102 Siemens SWT London Array 1000MW Területe 100km 2 175db szélerőmű 2db offshore alállomás, 1db szárazföldi alállomás 450km tengeri vezeték 630MW villamosenergia termelés - 480,000 háztartás energiafogyasztása 925,000 t CO 2 megtakarítás 9

tengeri vezeték 630MW villamosenergia termelés - 480,000 háztartás energiafogyasztása 925,000 t CO 2 megtakarítás

10 Összesített szélerőmű-kapacitás a világon között Forrás: GWEC,

11 Évente épült szélerőmű-kapacitás a világban Forrás: GWEC,

12 Évente épült szélerőmű-kapacitás régiónként Forrás: GWEC,

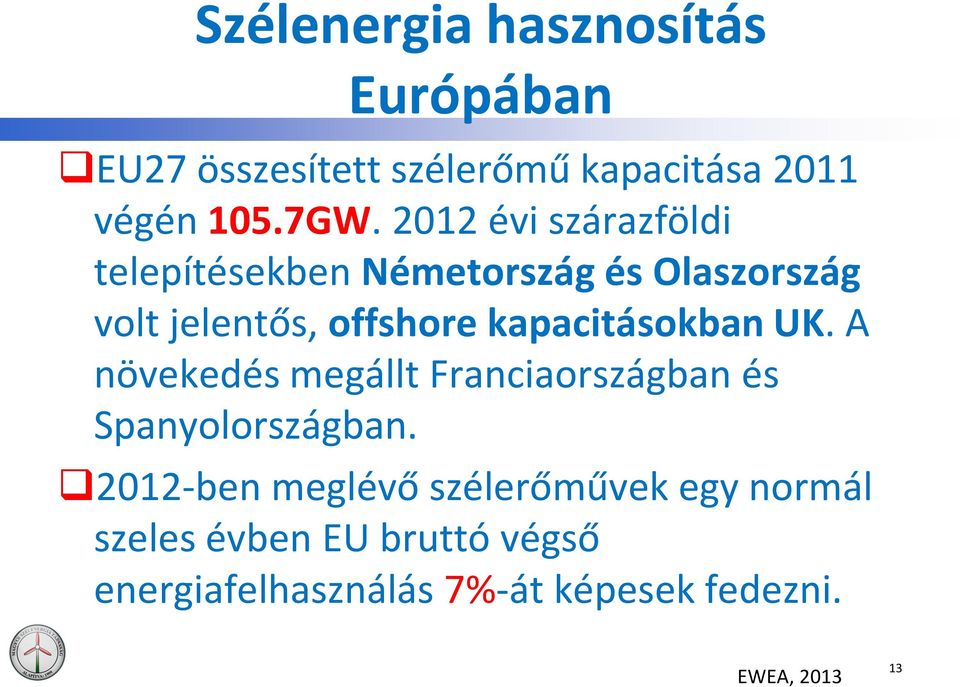

13 Szélenergia hasznosítás Európában EU27 összesített szélerőmű kapacitása 2011 végén 105.7GW évi szárazföldi telepítésekben Németország és Olaszország volt jelentős, offshore kapacitásokban UK. A növekedés megállt Franciaországban és Spanyolországban ben meglévő szélerőművek egy normál szeles évben EU bruttó végső energiafelhasználás 7%-át képesek fedezni. EWEA,

kapacitásokban UK. A növekedés megállt Franciaországban és Spanyolországban.

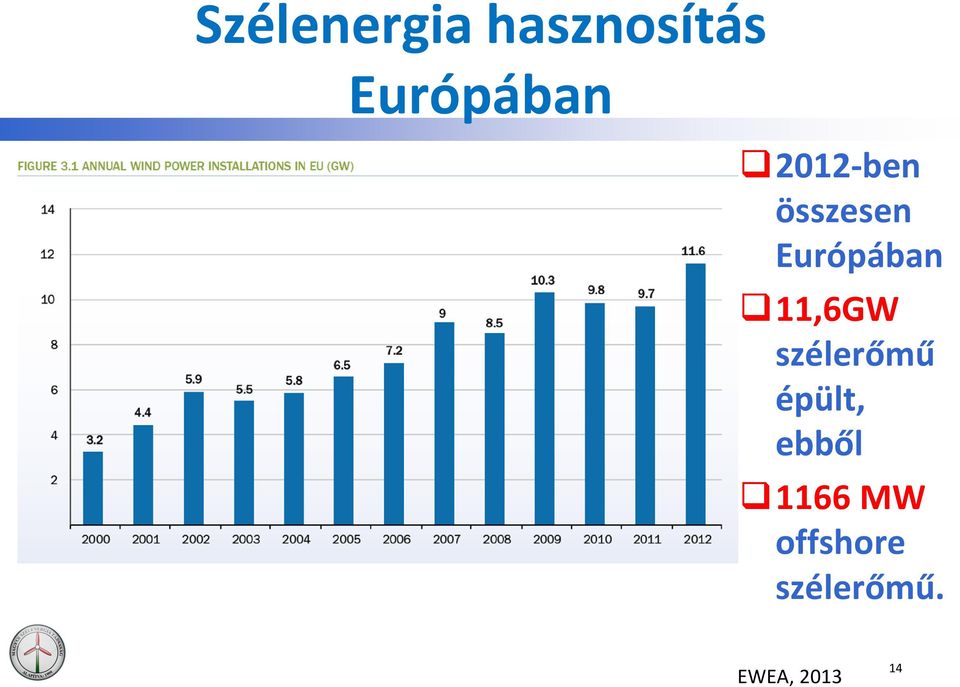

14 Szélenergia hasznosítás Európában 2012-ben összesen Európában 11,6GW szélerőmű épült, ebből 1166 MW offshore szélerőmű. EWEA,

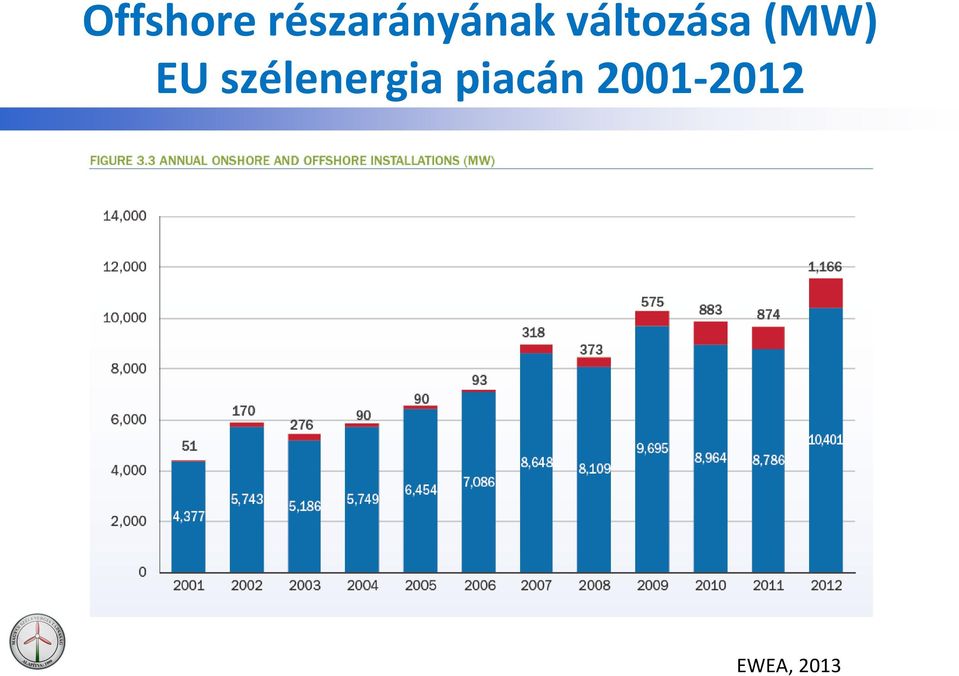

15 EWEA, 2013 Offshore részarányának változása (MW) EU szélenergia piacán

16 EU27-ben 2012-ben telepített szélerőmű kapacitások megoszlása EWEA,

17 Szélenergia hasznosítás Európában EU Számottevő fejlesztések voltak 2012-ben az alábbi EU12 országokban: 1. Románia +950MW, 2. Lengyelország +884MW, 3.Bulgária +131MW EWEA, 2013 alapján 17

19 Megújuló energiaforrások felhasználása 2010 és 2020-ban 19

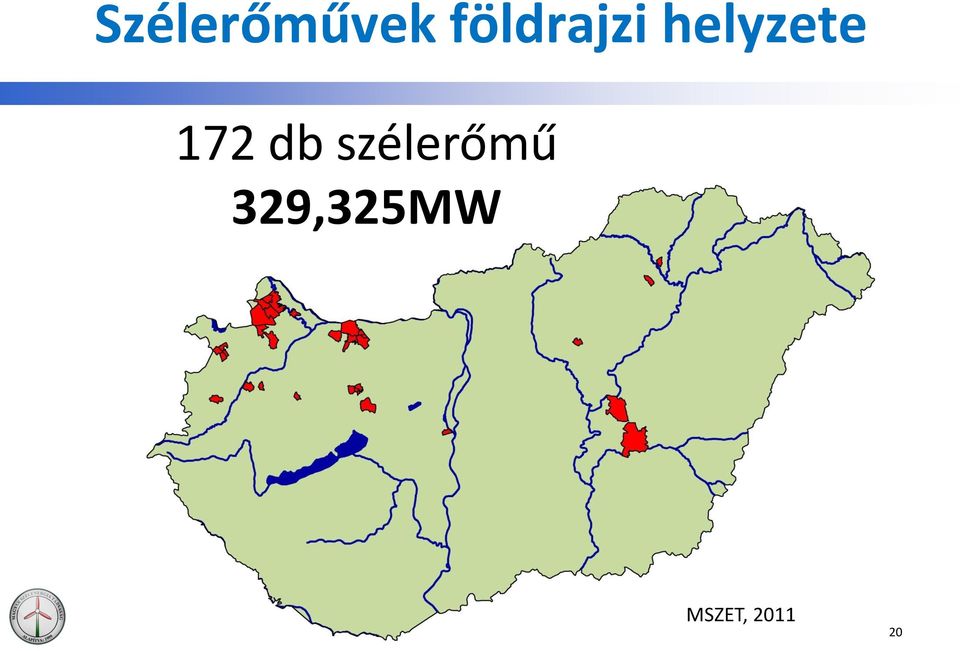

20 Szélerőművek földrajzi helyzete 172 db szélerőmű 329,325MW MSZET,

21 Évente telepített szélerőmű kapacitás Magyarországon (MW) MSZET,

22 Expected and realized wind capacity [MW] Tényleges és NCST-ben tervezett jövő a szélerőmű-kapacitásra és a szélből termelt áramra Expected and relized electricity from wind [GWh} Expected wind capacity in NREAP until 2020 MW Expected RES-E production from wind in NREAP until 2020 GWh Realized wind capacity MW Realized RES-E production from wind GWh 22

23 A szélenergiából termelt villamos energia részaránya 2012-ben az EU-ban EWEA, 2013

24 A szélenergiából termelt villamos energia részarányának várható változása - EU EWEA,

25 2020-as szélenergia vállalások teljesítéséhez szükséges évente telepítendő szélerőmű kapacitások Magyarország 2020-ra 750MW építését vállalta. Évente átlagosan 60-90MW építése lenne kívánatos. EWEA, 2011

26 Az EU27 országainak nemzeti cselekvési tervei által becsült és a ténylegesen várható szélerőmű-kapacitás változás Wind Power Barometer EUROBSERV ER febr

27 Szélenergia hasznosító berendezések fejlődése Egyre nagyobb oszlopmagasság Egyre nagyobb rotorlapát-átmérő, nagyobb felület Egyre nagyobb teljesítményű berendezések több termelhető energia háztartásnak elegendő energia háztartásnak elegendő energia 1 háztartásnak elegendő energia

28 Háztartási méretű szélenergia hasznosító kiserőmű Szigetüzemű (nap-szélenergia hasznosító) rendszer Kombinált szélgenerátor rendszer (pl: elektromos vízszivattyú, utcai lámpa) Villamos energiatermelés - kisfeszültségű hálózatra csatlakozik (<1kV) Csatlakozási teljesítménye egy csatlakozási ponton < 50 kva Hálózatra csatlakozó akkumulátor nélküli rendszer Hálózatra csatlakozó akkumulátoros rendszer 28

SZÉLGENERÁTOR TÖLTÉS SZABÁLYOZÓ DC KÖZPONT

29 Szigetüzemű rendszer elvi felépítése NAPELEMMODULOK TÖLTÉS SZABÁLYOZÓ BENZIN-DIESEL ÁRAMFEJLESZTŐ SZÉLGENERÁTOR TÖLTÉS SZABÁLYOZÓ DC KÖZPONT AKKUMULÁTORBANK 230V-os VÁLTAKOZÓ ÁRAMÚ FOGYASZTÓK 12 V-os EGYEN- ÁRAMÚ FOGYASZTÓK

30 Szigetüzemű rendszerek Zalaegerszeg Gúta Szélgenerátor 5kW WRB tárolókapacitással 30

31 Kombinált szélgenerátor rendszerek 31

32 Hálózatra csatlakozó rendszer 32

33 Szélerőgépek : mechanikai hasznosítás 33

34 Háztartási méretű szélgenerátorok telepítési szempontjai Rendelkezésre álló fajlagos szélteljesítmény meghatározása Tipikus hiba: A szélpotenciált gyakran felülbecslik A szükséges költségeket alulbecslik Az ismeretlen szélpotenciál mérése, elemzése NEM felesleges! 34

35 Háztartási méretű szélgenerátorok telepítési szempontjai Hasznosító berendezés kiválasztása 1. A szélgenerátorok mérete illeszkedjen az elvárt energiaigényhez 2. A biztonság elsődleges! 3. Környezetei hatások értékelése különösen zaj 4. Szélpotenciál meghatározza, milyen generátort érdemes választanunk 35

36 Háztartási méretű szélgenerátorok telepítési szempontjai Szélgenerátor helyszínének kiválasztása 36

37 Háztartási méretű szélgenerátorok telepítési szempontjai Szélgenerátor helyszínének kiválasztása 37

38 Háztartási méretű szélgenerátorok IEC szabvány szerint a rotor által felület <200m 2 Névleges kapacitás <50kW WWEA 2011 végén legkevesebb db SWT üzemelt 576MW installált kapacitás világszerte 225 MW db Kínában, 198MW USA, UK, Kanada, Németo. Japan 38 WWEA, 2013

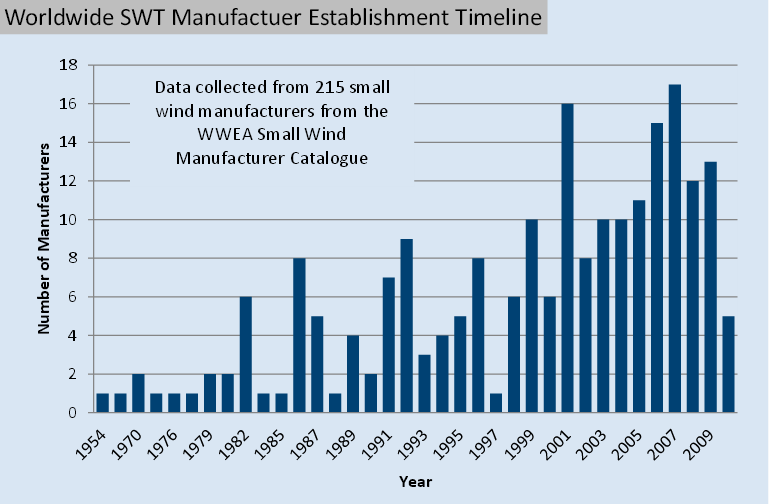

39 Háztartási méretű szélgenerátor gyártó cégek alapításának üteme WWEA,

40 Kis szélgenerátorok jövője 2020-ig 5GW WWEA,

43 Köszönjük megtisztelő 43
