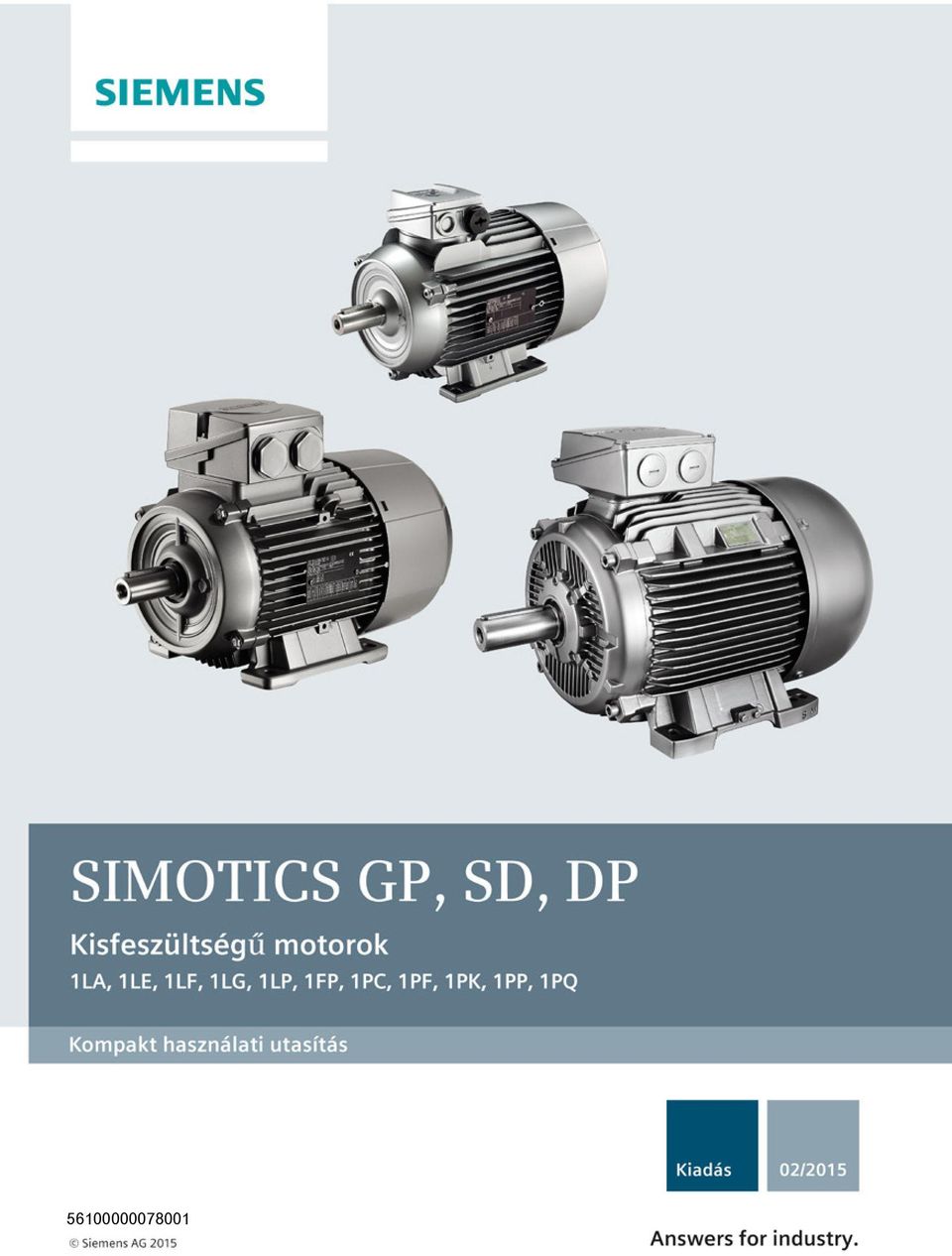

SIMOTICS GP, SD, DP Kisfeszültségű motorok Standard gépek

Átírás

1

2

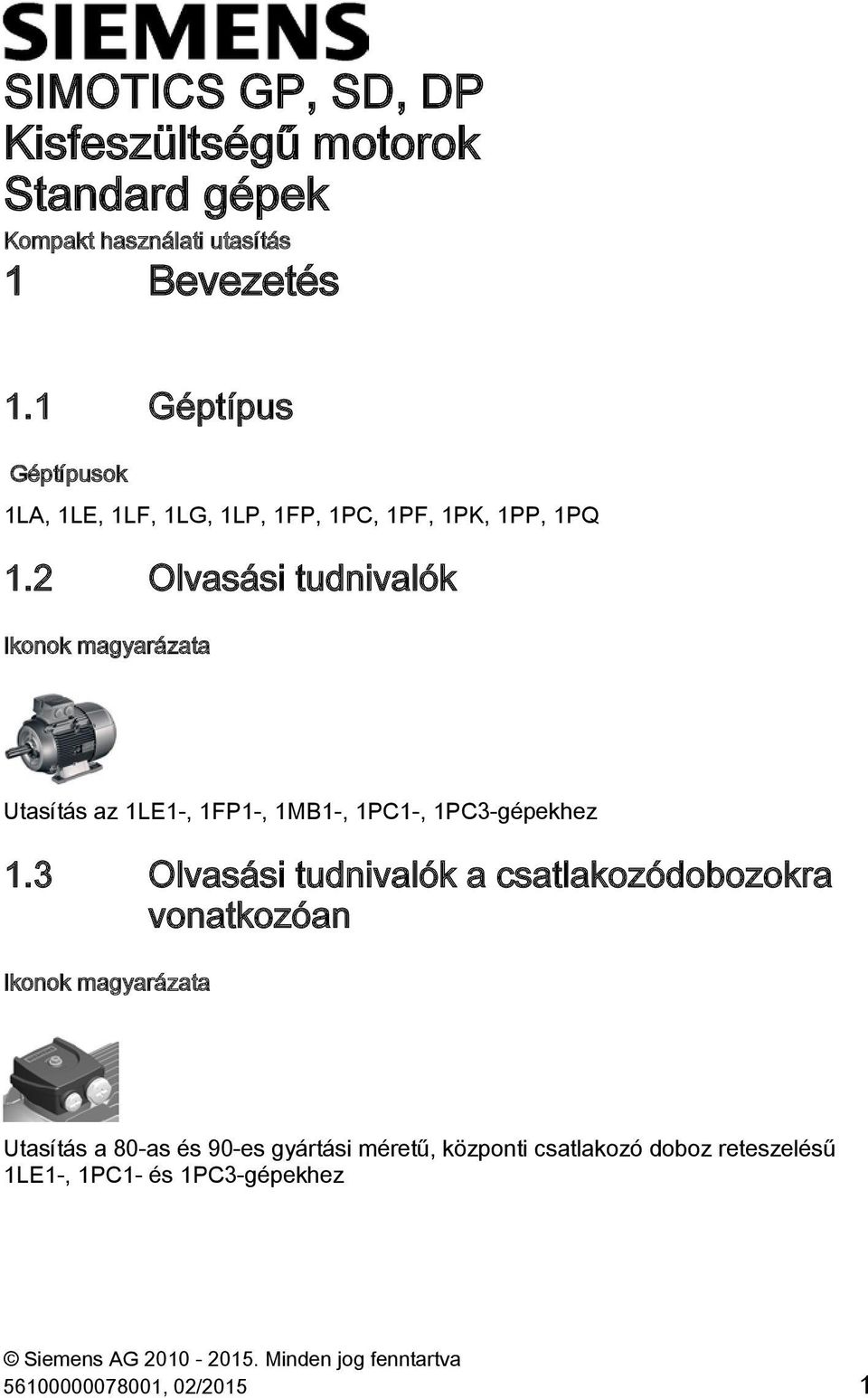

3 SIMOTICS GP, SD, DP Kisfeszültségű motorok Kompakt használati utasítás 1 Bevezetés 1.1 Géptípus Géptípusok 1LA, 1LE, 1LF, 1LG, 1LP, 1FP, 1PC, 1PF, 1PK, 1PP, 1PQ 1.2 Olvasási tudnivalók Ikonok magyarázata Utasítás az 1LE1-, 1FP1-, 1MB1-, 1PC1-, 1PC3-gépekhez 1.3 Olvasási tudnivalók a csatlakozódobozokra vonatkozóan Ikonok magyarázata Utasítás a 80-as és 90-es gyártási méretű, központi csatlakozó doboz reteszelésű 1LE1-, 1PC1- és 1PC3-gépekhez Siemens AG Minden jog fenntartva , 02/2015 1

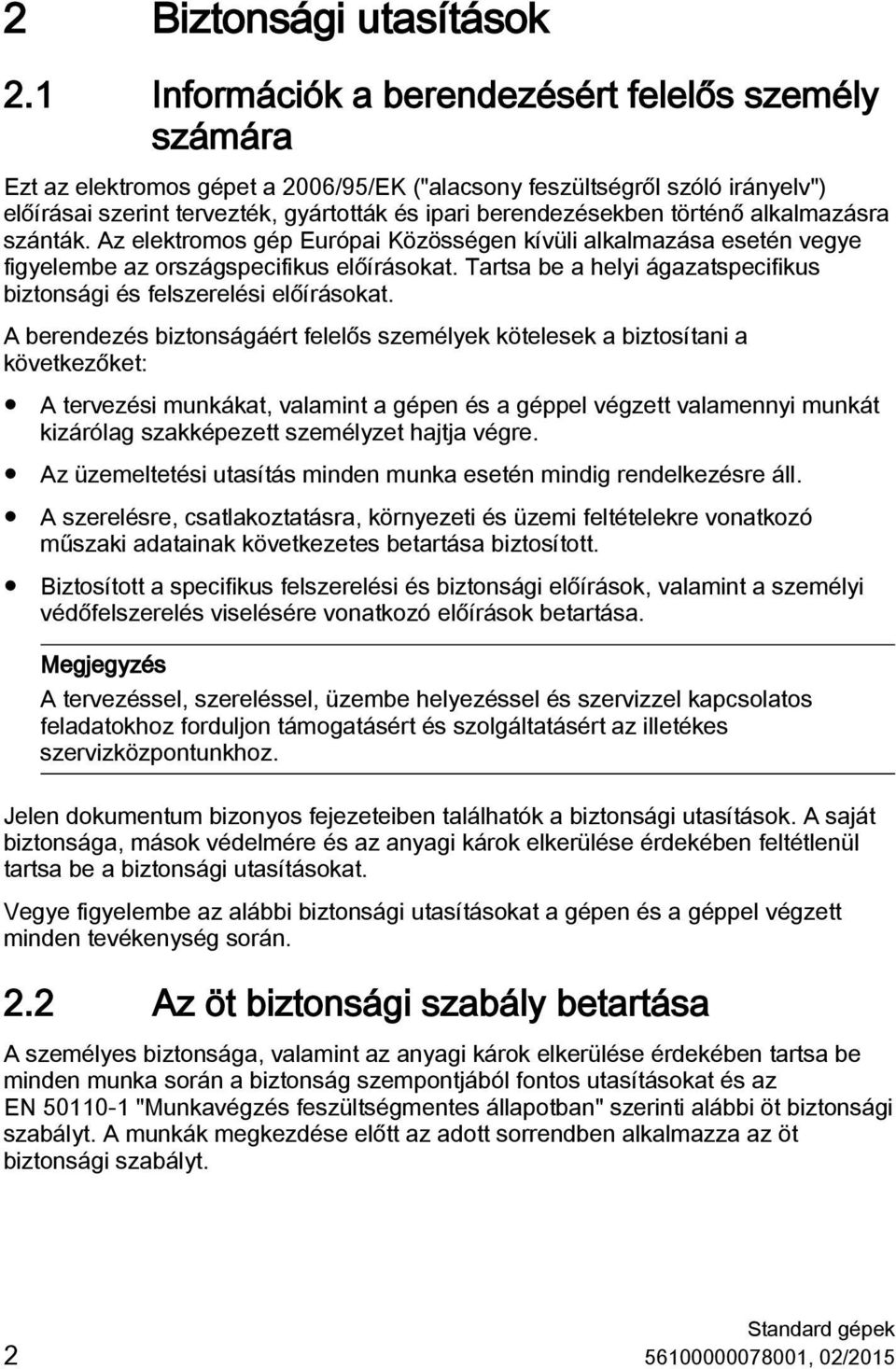

4 2 Biztonsági utasítások 2.1 Információk a berendezésért felelős személy számára Ezt az elektromos gépet a 2006/95/EK ("alacsony feszültségről szóló irányelv") előírásai szerint tervezték, gyártották és ipari berendezésekben történő alkalmazásra szánták. Az elektromos gép Európai Közösségen kívüli alkalmazása esetén vegye figyelembe az országspecifikus előírásokat. Tartsa be a helyi ágazatspecifikus biztonsági és felszerelési előírásokat. A berendezés biztonságáért felelős személyek kötelesek a biztosítani a következőket: A tervezési munkákat, valamint a gépen és a géppel végzett valamennyi munkát kizárólag szakképezett személyzet hajtja végre. Az üzemeltetési utasítás minden munka esetén mindig rendelkezésre áll. A szerelésre, csatlakoztatásra, környezeti és üzemi feltételekre vonatkozó műszaki adatainak következetes betartása biztosított. Biztosított a specifikus felszerelési és biztonsági előírások, valamint a személyi védőfelszerelés viselésére vonatkozó előírások betartása. Megjegyzés A tervezéssel, szereléssel, üzembe helyezéssel és szervizzel kapcsolatos feladatokhoz forduljon támogatásért és szolgáltatásért az illetékes szervizközpontunkhoz. Jelen dokumentum bizonyos fejezeteiben találhatók a biztonsági utasítások. A saját biztonsága, mások védelmére és az anyagi károk elkerülése érdekében feltétlenül tartsa be a biztonsági utasításokat. Vegye figyelembe az alábbi biztonsági utasításokat a gépen és a géppel végzett minden tevékenység során. 2.2 Az öt biztonsági szabály betartása A személyes biztonsága, valamint az anyagi károk elkerülése érdekében tartsa be minden munka során a biztonság szempontjából fontos utasításokat és az EN "Munkavégzés feszültségmentes állapotban" szerinti alábbi öt biztonsági szabályt. A munkák megkezdése előtt az adott sorrendben alkalmazza az öt biztonsági szabályt , 02/2015

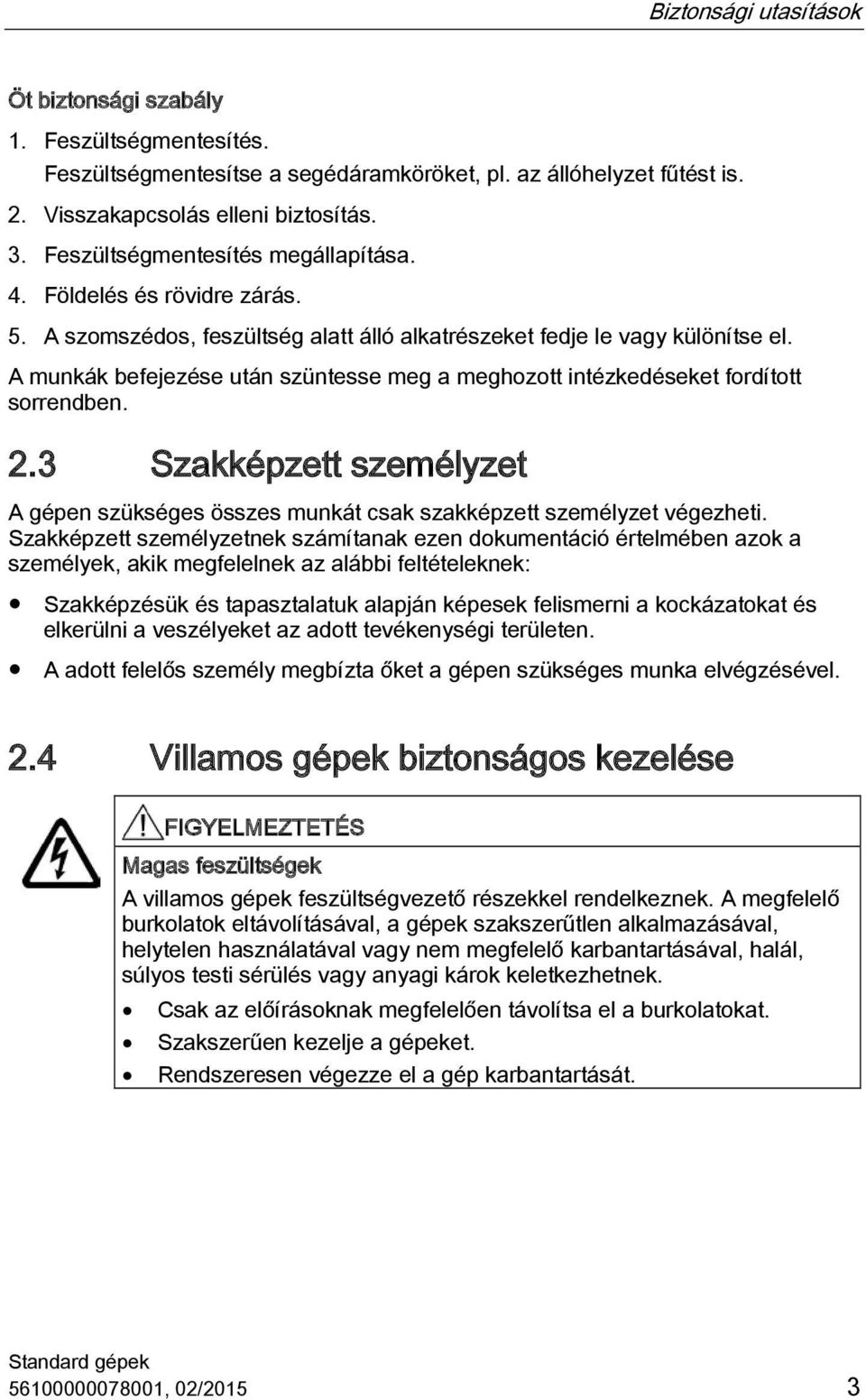

5 Biztonsági utasítások Öt biztonsági szabály 1. Feszültségmentesítés. Feszültségmentesítse a segédáramköröket, pl. az állóhelyzet fűtést is. 2. Visszakapcsolás elleni biztosítás. 3. Feszültségmentesítés megállapítása. 4. Földelés és rövidre zárás. 5. A szomszédos, feszültség alatt álló alkatrészeket fedje le vagy különítse el. A munkák befejezése után szüntesse meg a meghozott intézkedéseket fordított sorrendben. 2.3 Szakképzett személyzet A gépen szükséges összes munkát csak szakképzett személyzet végezheti. Szakképzett személyzetnek számítanak ezen dokumentáció értelmében azok a személyek, akik megfelelnek az alábbi feltételeknek: Szakképzésük és tapasztalatuk alapján képesek felismerni a kockázatokat és elkerülni a veszélyeket az adott tevékenységi területen. A adott felelős személy megbízta őket a gépen szükséges munka elvégzésével. 2.4 Villamos gépek biztonságos kezelése FIGYELMEZTETÉS Magas feszültségek A villamos gépek feszültségvezető részekkel rendelkeznek. A megfelelő burkolatok eltávolításával, a gépek szakszerűtlen alkalmazásával, helytelen használatával vagy nem megfelelő karbantartásával, halál, súlyos testi sérülés vagy anyagi károk keletkezhetnek. Csak az előírásoknak megfelelően távolítsa el a burkolatokat. Szakszerűen kezelje a gépeket. Rendszeresen végezze el a gép karbantartását , 02/2015 3

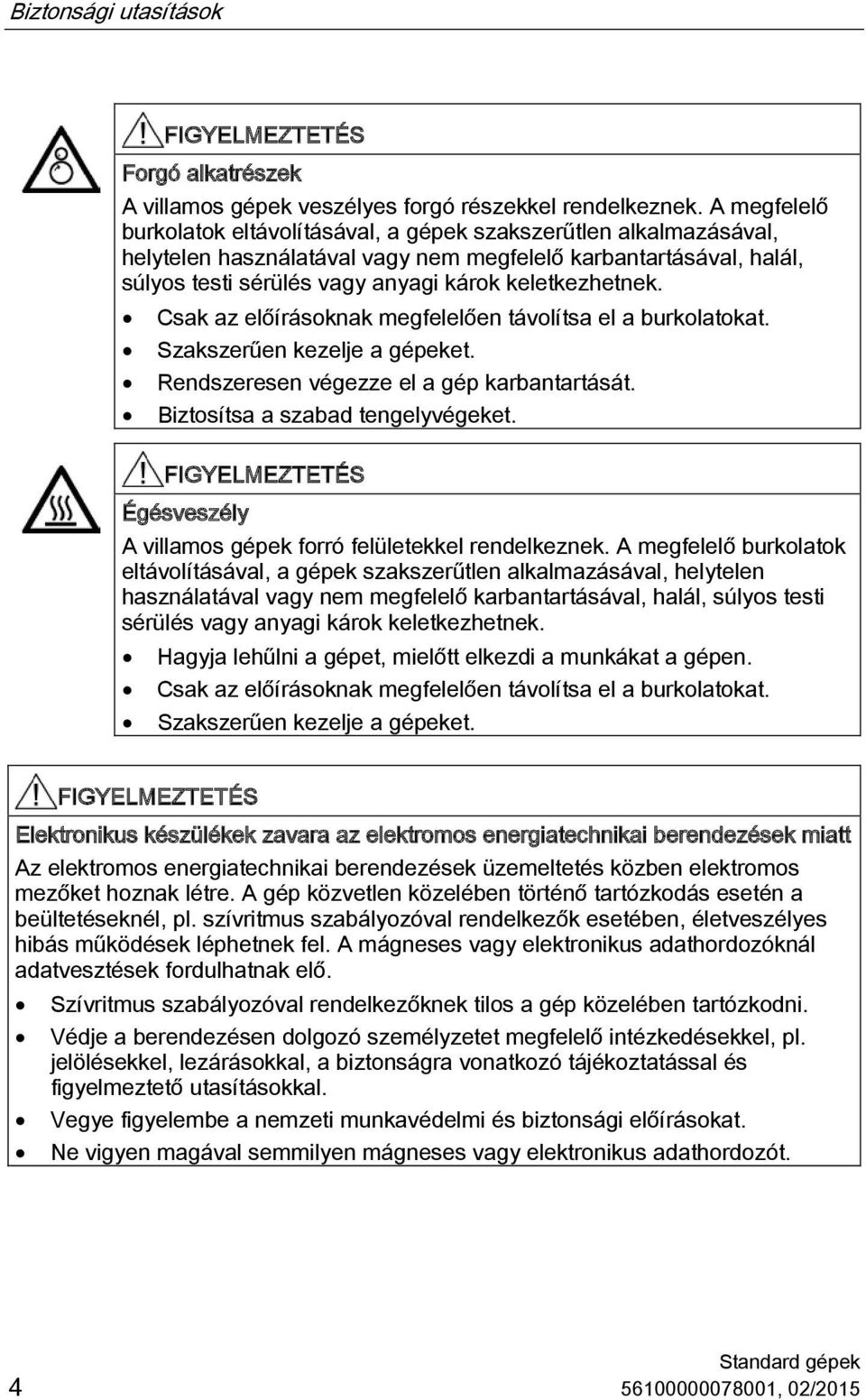

6 Biztonsági utasítások FIGYELMEZTETÉS Forgó alkatrészek A villamos gépek veszélyes forgó részekkel rendelkeznek. A megfelelő burkolatok eltávolításával, a gépek szakszerűtlen alkalmazásával, helytelen használatával vagy nem megfelelő karbantartásával, halál, súlyos testi sérülés vagy anyagi károk keletkezhetnek. Csak az előírásoknak megfelelően távolítsa el a burkolatokat. Szakszerűen kezelje a gépeket. Rendszeresen végezze el a gép karbantartását. Biztosítsa a szabad tengelyvégeket. FIGYELMEZTETÉS Égésveszély A villamos gépek forró felületekkel rendelkeznek. A megfelelő burkolatok eltávolításával, a gépek szakszerűtlen alkalmazásával, helytelen használatával vagy nem megfelelő karbantartásával, halál, súlyos testi sérülés vagy anyagi károk keletkezhetnek. Hagyja lehűlni a gépet, mielőtt elkezdi a munkákat a gépen. Csak az előírásoknak megfelelően távolítsa el a burkolatokat. Szakszerűen kezelje a gépeket. FIGYELMEZTETÉS Elektronikus készülékek zavara az elektromos energiatechnikai berendezések miatt Az elektromos energiatechnikai berendezések üzemeltetés közben elektromos mezőket hoznak létre. A gép közvetlen közelében történő tartózkodás esetén a beültetéseknél, pl. szívritmus szabályozóval rendelkezők esetében, életveszélyes hibás működések léphetnek fel. A mágneses vagy elektronikus adathordozóknál adatvesztések fordulhatnak elő. Szívritmus szabályozóval rendelkezőknek tilos a gép közelében tartózkodni. Védje a berendezésen dolgozó személyzetet megfelelő intézkedésekkel, pl. jelölésekkel, lezárásokkal, a biztonságra vonatkozó tájékoztatással és figyelmeztető utasításokkal. Vegye figyelembe a nemzeti munkavédelmi és biztonsági előírásokat. Ne vigyen magával semmilyen mágneses vagy elektronikus adathordozót , 02/2015

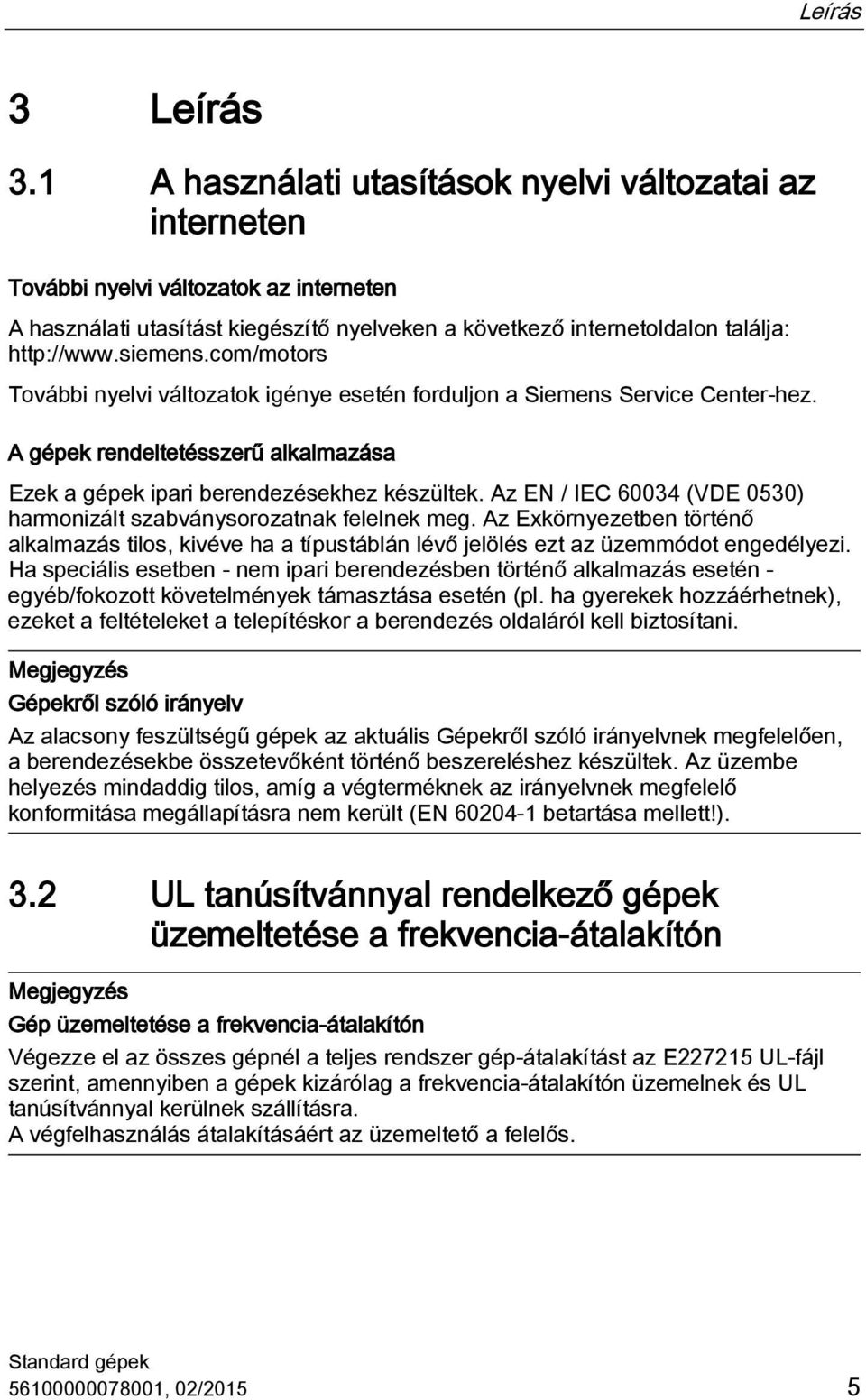

7 Leírás 3 Leírás 3.1 A használati utasítások nyelvi változatai az interneten További nyelvi változatok az interneten A használati utasítást kiegészítő nyelveken a következő internetoldalon találja: További nyelvi változatok igénye esetén forduljon a Siemens Service Center-hez. A gépek rendeltetésszerű alkalmazása Ezek a gépek ipari berendezésekhez készültek. Az EN / IEC (VDE 0530) harmonizált szabványsorozatnak felelnek meg. Az Exkörnyezetben történő alkalmazás tilos, kivéve ha a típustáblán lévő jelölés ezt az üzemmódot engedélyezi. Ha speciális esetben - nem ipari berendezésben történő alkalmazás esetén - egyéb/fokozott követelmények támasztása esetén (pl. ha gyerekek hozzáérhetnek), ezeket a feltételeket a telepítéskor a berendezés oldaláról kell biztosítani. Megjegyzés Gépekről szóló irányelv Az alacsony feszültségű gépek az aktuális Gépekről szóló irányelvnek megfelelően, a berendezésekbe összetevőként történő beszereléshez készültek. Az üzembe helyezés mindaddig tilos, amíg a végterméknek az irányelvnek megfelelő konformitása megállapításra nem került (EN betartása mellett!). 3.2 UL tanúsítvánnyal rendelkező gépek üzemeltetése a frekvencia-átalakítón Megjegyzés Gép üzemeltetése a frekvencia-átalakítón Végezze el az összes gépnél a teljes rendszer gép-átalakítást az E UL-fájl szerint, amennyiben a gépek kizárólag a frekvencia-átalakítón üzemelnek és UL tanúsítvánnyal kerülnek szállításra. A végfelhasználás átalakításáért az üzemeltető a felelős , 02/2015 5

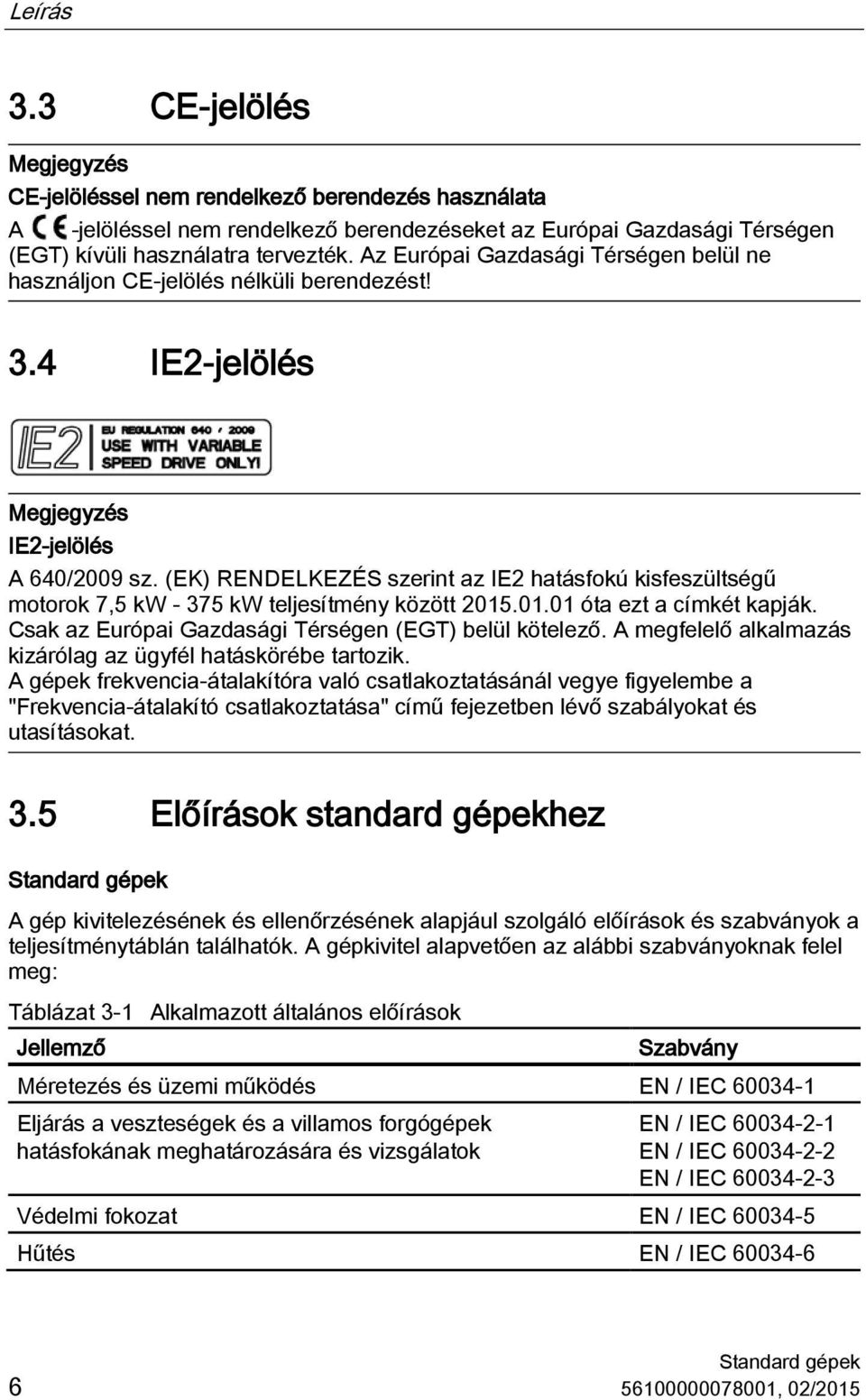

8 Leírás 3.3 CE-jelölés Megjegyzés CE-jelöléssel nem rendelkező berendezés használata A -jelöléssel nem rendelkező berendezéseket az Európai Gazdasági Térségen (EGT) kívüli használatra tervezték. Az Európai Gazdasági Térségen belül ne használjon CE-jelölés nélküli berendezést! 3.4 IE2-jelölés Megjegyzés IE2-jelölés A 640/2009 sz. (EK) RENDELKEZÉS szerint az IE2 hatásfokú kisfeszültségű motorok 7,5 kw kw teljesítmény között óta ezt a címkét kapják. Csak az Európai Gazdasági Térségen (EGT) belül kötelező. A megfelelő alkalmazás kizárólag az ügyfél hatáskörébe tartozik. A gépek frekvencia-átalakítóra való csatlakoztatásánál vegye figyelembe a "Frekvencia-átalakító csatlakoztatása" című fejezetben lévő szabályokat és utasításokat. 3.5 Előírások standard gépekhez A gép kivitelezésének és ellenőrzésének alapjául szolgáló előírások és szabványok a teljesítménytáblán találhatók. A gépkivitel alapvetően az alábbi szabványoknak felel meg: Táblázat 3-1 Alkalmazott általános előírások Jellemző Szabvány Méretezés és üzemi működés EN / IEC Eljárás a veszteségek és a villamos forgógépek hatásfokának meghatározására és vizsgálatok EN / IEC EN / IEC EN / IEC Védelmi fokozat EN / IEC Hűtés EN / IEC , 02/2015

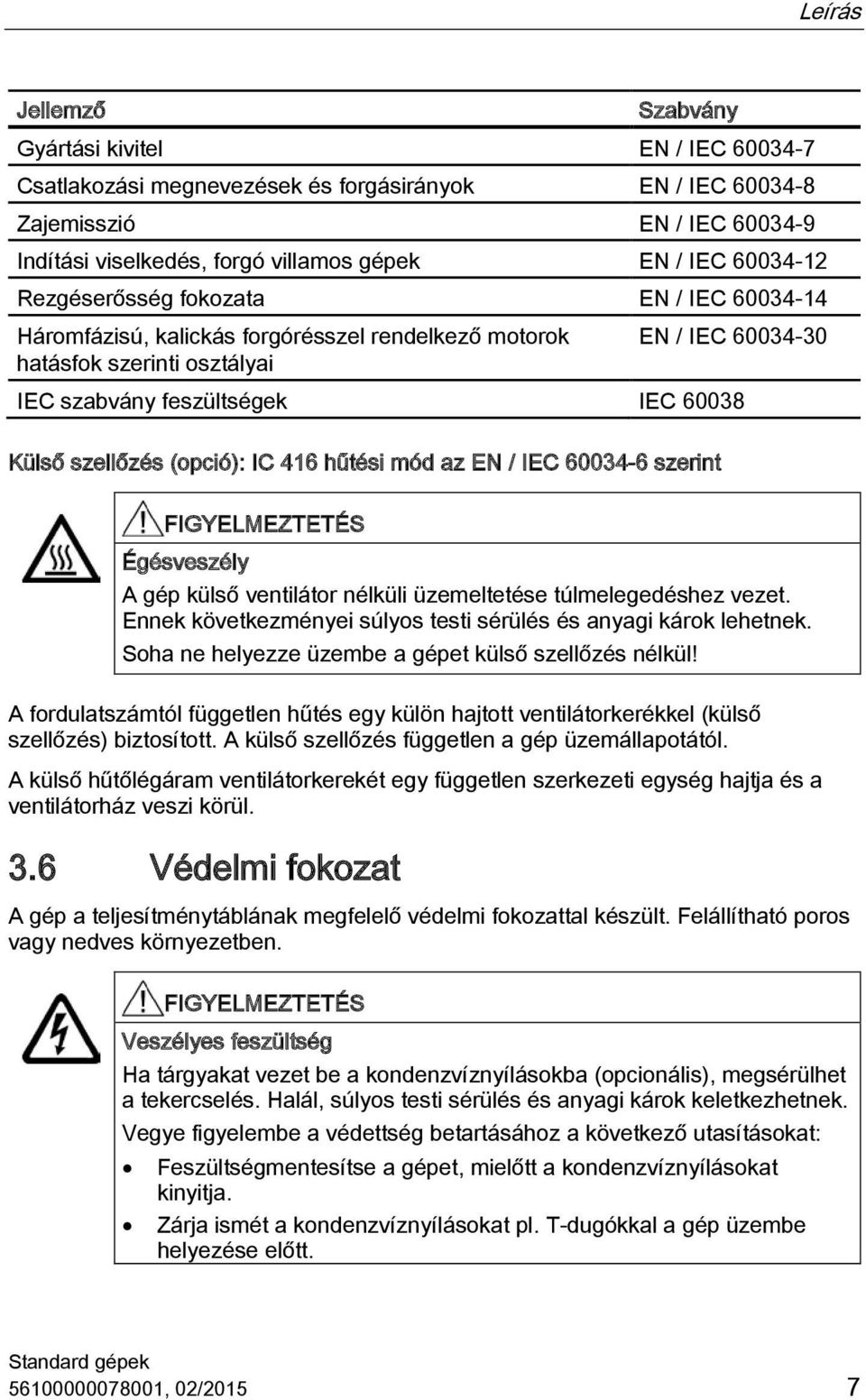

9 Leírás Jellemző Szabvány Gyártási kivitel EN / IEC Csatlakozási megnevezések és forgásirányok EN / IEC Zajemisszió EN / IEC Indítási viselkedés, forgó villamos gépek EN / IEC Rezgéserősség fokozata EN / IEC Háromfázisú, kalickás forgórésszel rendelkező motorok EN / IEC hatásfok szerinti osztályai IEC szabvány feszültségek IEC Külső szellőzés (opció): IC 416 hűtési mód az EN / IEC szerint FIGYELMEZTETÉS Égésveszély A gép külső ventilátor nélküli üzemeltetése túlmelegedéshez vezet. Ennek következményei súlyos testi sérülés és anyagi károk lehetnek. Soha ne helyezze üzembe a gépet külső szellőzés nélkül! A fordulatszámtól független hűtés egy külön hajtott ventilátorkerékkel (külső szellőzés) biztosított. A külső szellőzés független a gép üzemállapotától. A külső hűtőlégáram ventilátorkerekét egy független szerkezeti egység hajtja és a ventilátorház veszi körül. 3.6 Védelmi fokozat A gép a teljesítménytáblának megfelelő védelmi fokozattal készült. Felállítható poros vagy nedves környezetben. FIGYELMEZTETÉS Veszélyes feszültség Ha tárgyakat vezet be a kondenzvíznyílásokba (opcionális), megsérülhet a tekercselés. Halál, súlyos testi sérülés és anyagi károk keletkezhetnek. Vegye figyelembe a védettség betartásához a következő utasításokat: Feszültségmentesítse a gépet, mielőtt a kondenzvíznyílásokat kinyitja. Zárja ismét a kondenzvíznyílásokat pl. T-dugókkal a gép üzembe helyezése előtt , 02/2015 7

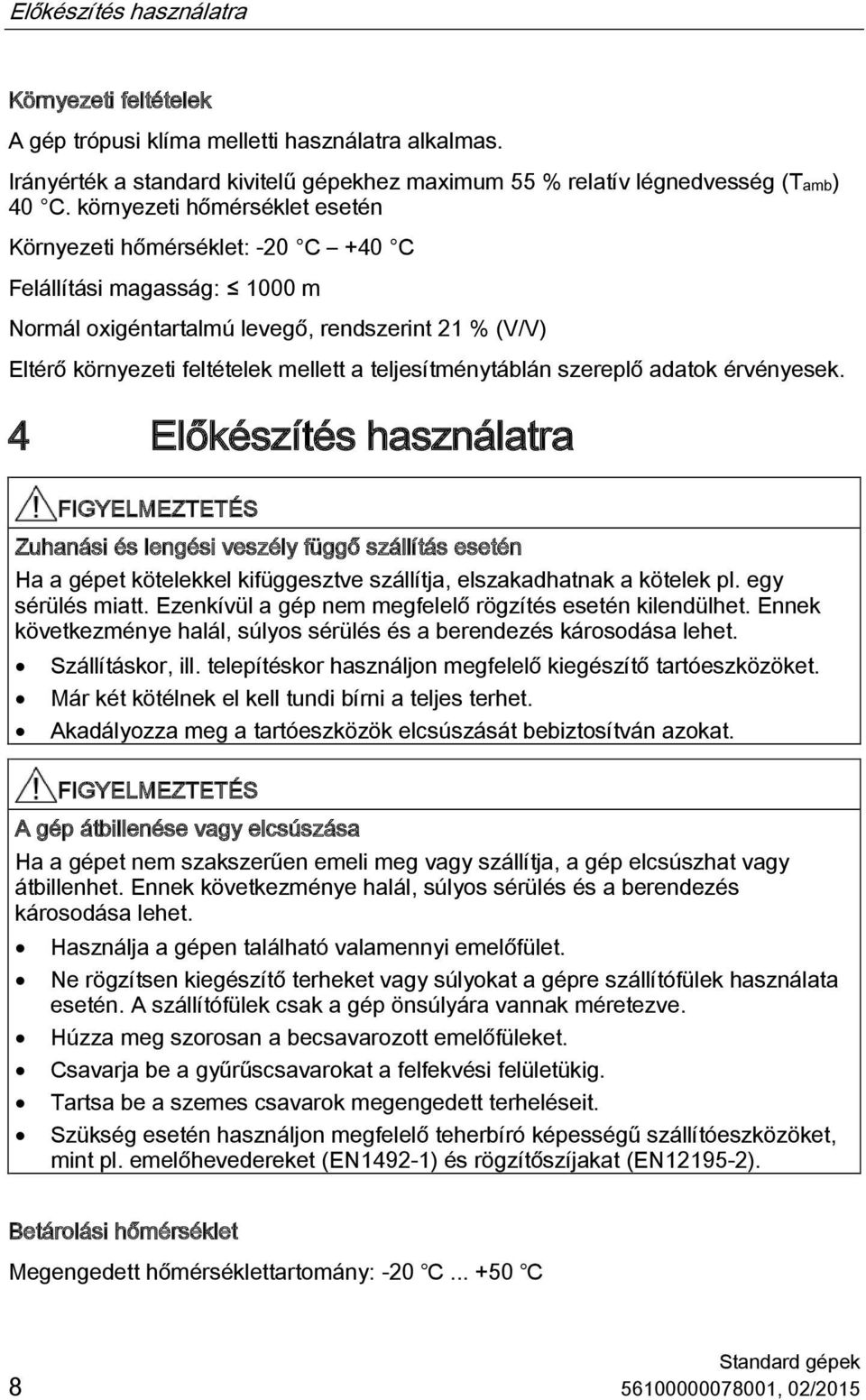

10 Előkészítés használatra Környezeti feltételek A gép trópusi klíma melletti használatra alkalmas. Irányérték a standard kivitelű gépekhez maximum 55 % relatív légnedvesség (Tamb) 40 C. környezeti hőmérséklet esetén Környezeti hőmérséklet: -20 C +40 C Felállítási magasság: 1000 m Normál oxigéntartalmú levegő, rendszerint 21 % (V/V) Eltérő környezeti feltételek mellett a teljesítménytáblán szereplő adatok érvényesek. 4 Előkészítés használatra FIGYELMEZTETÉS Zuhanási és lengési veszély függő szállítás esetén Ha a gépet kötelekkel kifüggesztve szállítja, elszakadhatnak a kötelek pl. egy sérülés miatt. Ezenkívül a gép nem megfelelő rögzítés esetén kilendülhet. Ennek következménye halál, súlyos sérülés és a berendezés károsodása lehet. Szállításkor, ill. telepítéskor használjon megfelelő kiegészítő tartóeszközöket. Már két kötélnek el kell tundi bírni a teljes terhet. Akadályozza meg a tartóeszközök elcsúszását bebiztosítván azokat. FIGYELMEZTETÉS A gép átbillenése vagy elcsúszása Ha a gépet nem szakszerűen emeli meg vagy szállítja, a gép elcsúszhat vagy átbillenhet. Ennek következménye halál, súlyos sérülés és a berendezés károsodása lehet. Használja a gépen található valamennyi emelőfület. Ne rögzítsen kiegészítő terheket vagy súlyokat a gépre szállítófülek használata esetén. A szállítófülek csak a gép önsúlyára vannak méretezve. Húzza meg szorosan a becsavarozott emelőfüleket. Csavarja be a gyűrűscsavarokat a felfekvési felületükig. Tartsa be a szemes csavarok megengedett terheléseit. Szükség esetén használjon megfelelő teherbíró képességű szállítóeszközöket, mint pl. emelőhevedereket (EN1492-1) és rögzítőszíjakat (EN ). Betárolási hőmérséklet Megengedett hőmérséklettartomány: , 02/2015

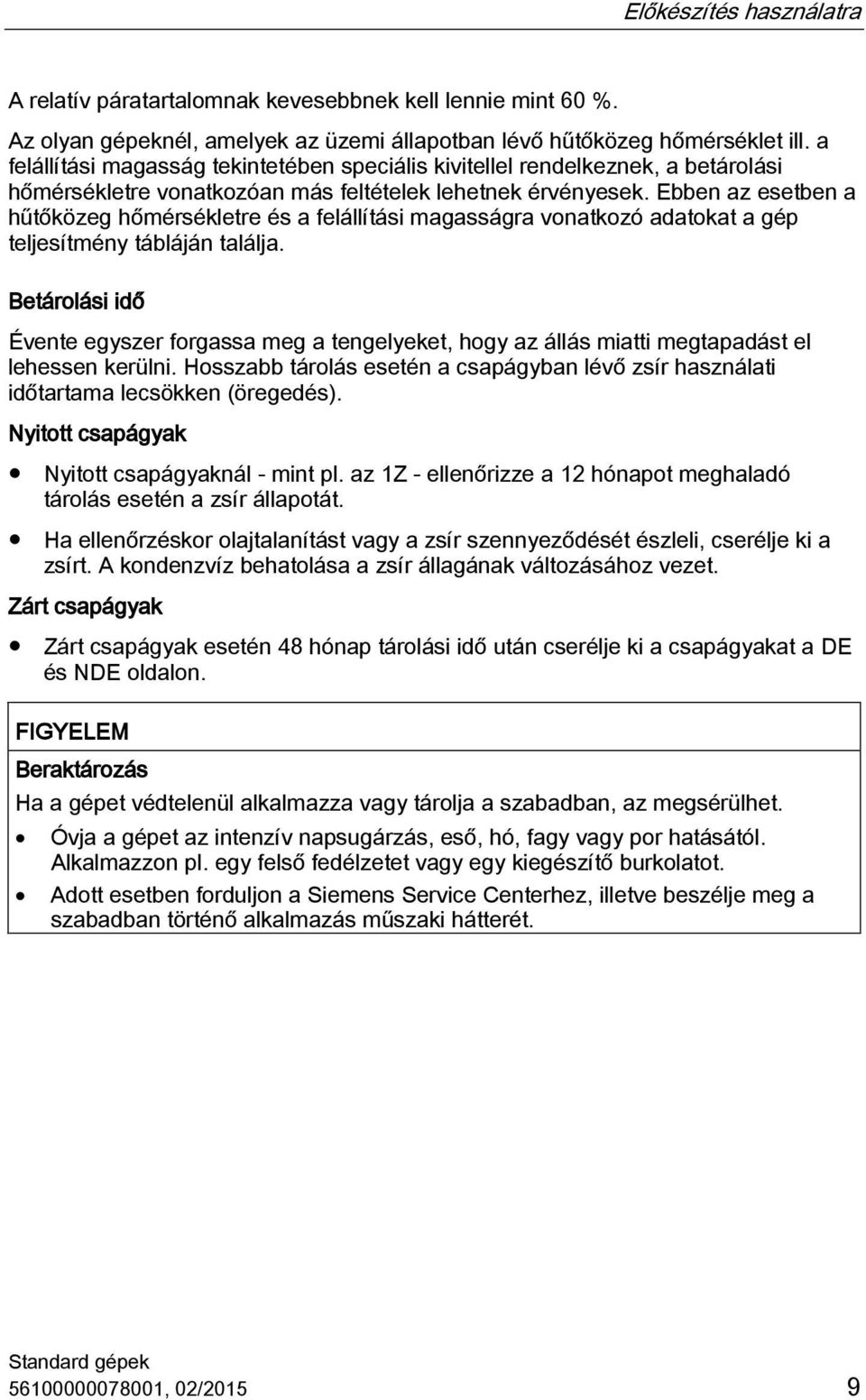

11 Előkészítés használatra A relatív páratartalomnak kevesebbnek kell lennie mint 60 %. Az olyan gépeknél, amelyek az üzemi állapotban lévő hűtőközeg hőmérséklet ill. a felállítási magasság tekintetében speciális kivitellel rendelkeznek, a betárolási hőmérsékletre vonatkozóan más feltételek lehetnek érvényesek. Ebben az esetben a hűtőközeg hőmérsékletre és a felállítási magasságra vonatkozó adatokat a gép teljesítmény tábláján találja. Betárolási idő Évente egyszer forgassa meg a tengelyeket, hogy az állás miatti megtapadást el lehessen kerülni. Hosszabb tárolás esetén a csapágyban lévő zsír használati időtartama lecsökken (öregedés). Nyitott csapágyak Nyitott csapágyaknál - mint pl. az 1Z - ellenőrizze a 12 hónapot meghaladó tárolás esetén a zsír állapotát. Ha ellenőrzéskor olajtalanítást vagy a zsír szennyeződését észleli, cserélje ki a zsírt. A kondenzvíz behatolása a zsír állagának változásához vezet. Zárt csapágyak Zárt csapágyak esetén 48 hónap tárolási idő után cserélje ki a csapágyakat a DE és NDE oldalon. FIGYELEM Beraktározás Ha a gépet védtelenül alkalmazza vagy tárolja a szabadban, az megsérülhet. Óvja a gépet az intenzív napsugárzás, eső, hó, fagy vagy por hatásától. Alkalmazzon pl. egy felső fedélzetet vagy egy kiegészítő burkolatot. Adott esetben forduljon a Siemens Service Centerhez, illetve beszélje meg a szabadban történő alkalmazás műszaki hátterét , 02/2015 9

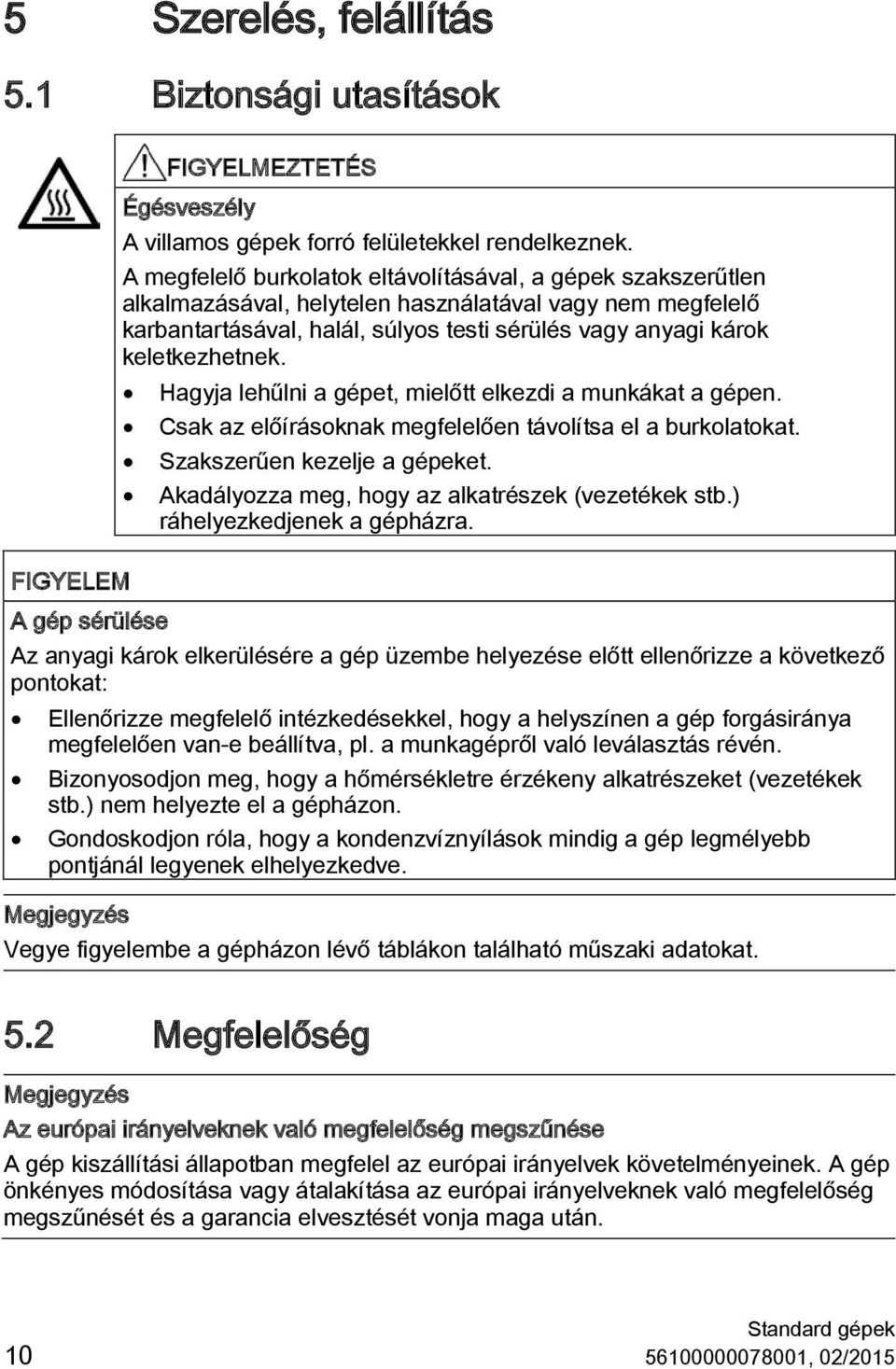

12 5 Szerelés, felállítás 5.1 Biztonsági utasítások FIGYELMEZTETÉS Égésveszély A villamos gépek forró felületekkel rendelkeznek. A megfelelő burkolatok eltávolításával, a gépek szakszerűtlen alkalmazásával, helytelen használatával vagy nem megfelelő karbantartásával, halál, súlyos testi sérülés vagy anyagi károk keletkezhetnek. Hagyja lehűlni a gépet, mielőtt elkezdi a munkákat a gépen. Csak az előírásoknak megfelelően távolítsa el a burkolatokat. Szakszerűen kezelje a gépeket. Akadályozza meg, hogy az alkatrészek (vezetékek stb.) ráhelyezkedjenek a gépházra. FIGYELEM A gép sérülése Az anyagi károk elkerülésére a gép üzembe helyezése előtt ellenőrizze a következő pontokat: Ellenőrizze megfelelő intézkedésekkel, hogy a helyszínen a gép forgásiránya megfelelően van-e beállítva, pl. a munkagépről való leválasztás révén. Bizonyosodjon meg, hogy a hőmérsékletre érzékeny alkatrészeket (vezetékek stb.) nem helyezte el a gépházon. Gondoskodjon róla, hogy a kondenzvíznyílások mindig a gép legmélyebb pontjánál legyenek elhelyezkedve. Megjegyzés Vegye figyelembe a gépházon lévő táblákon található műszaki adatokat. 5.2 Megfelelőség Megjegyzés Az európai irányelveknek való megfelelőség megszűnése A gép kiszállítási állapotban megfelel az európai irányelvek követelményeinek. A gép önkényes módosítása vagy átalakítása az európai irányelveknek való megfelelőség megszűnését és a garancia elvesztését vonja maga után , 02/2015

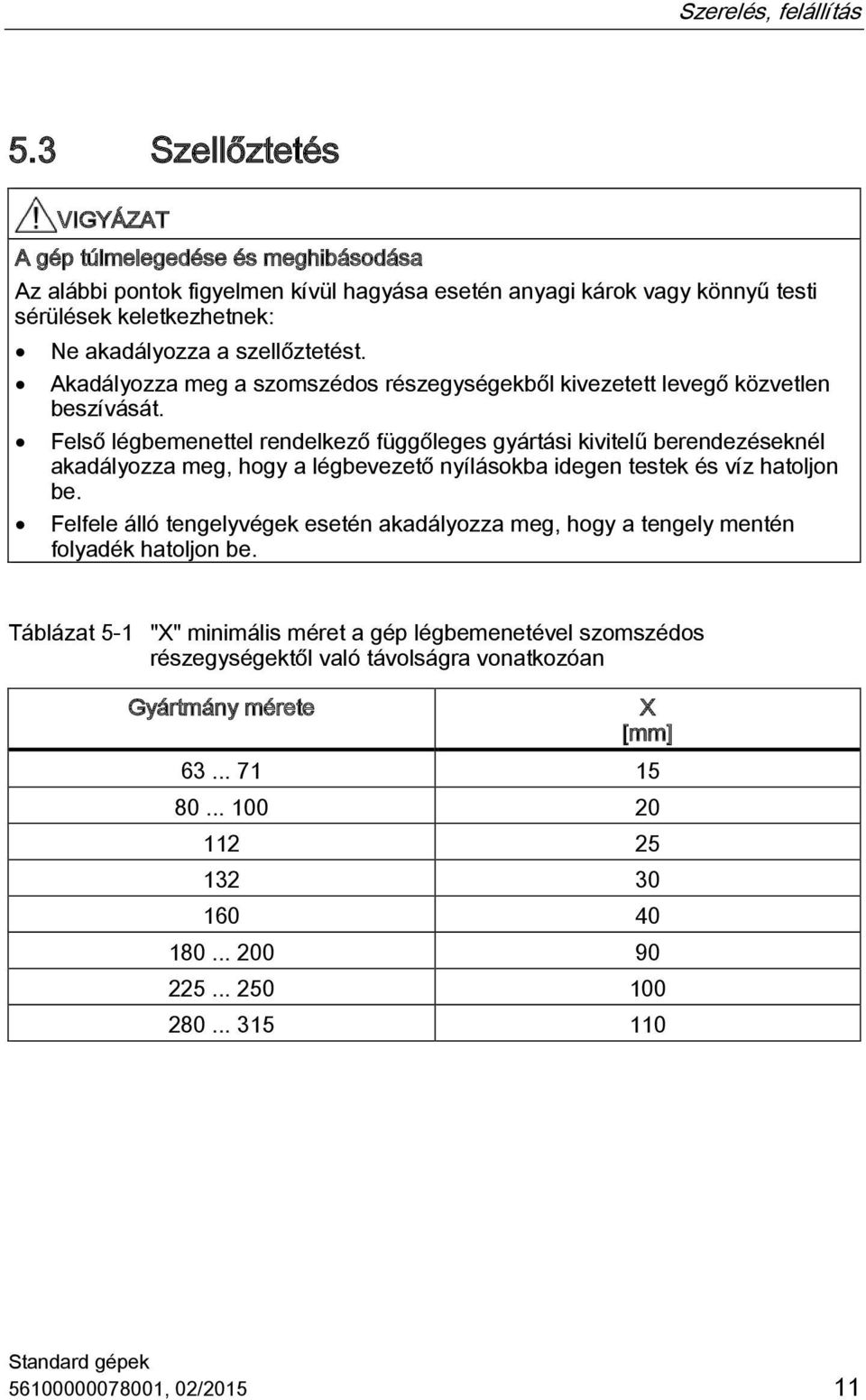

13 Szerelés, felállítás 5.3 Szellőztetés VIGYÁZAT A gép túlmelegedése és meghibásodása Az alábbi pontok figyelmen kívül hagyása esetén anyagi károk vagy könnyű testi sérülések keletkezhetnek: Ne akadályozza a szellőztetést. Akadályozza meg a szomszédos részegységekből kivezetett levegő közvetlen beszívását. Felső légbemenettel rendelkező függőleges gyártási kivitelű berendezéseknél akadályozza meg, hogy a légbevezető nyílásokba idegen testek és víz hatoljon be. Felfele álló tengelyvégek esetén akadályozza meg, hogy a tengely mentén folyadék hatoljon be. Táblázat 5-1 "X" minimális méret a gép légbemenetével szomszédos részegységektől való távolságra vonatkozóan Gyártmány mérete X [mm] , 02/

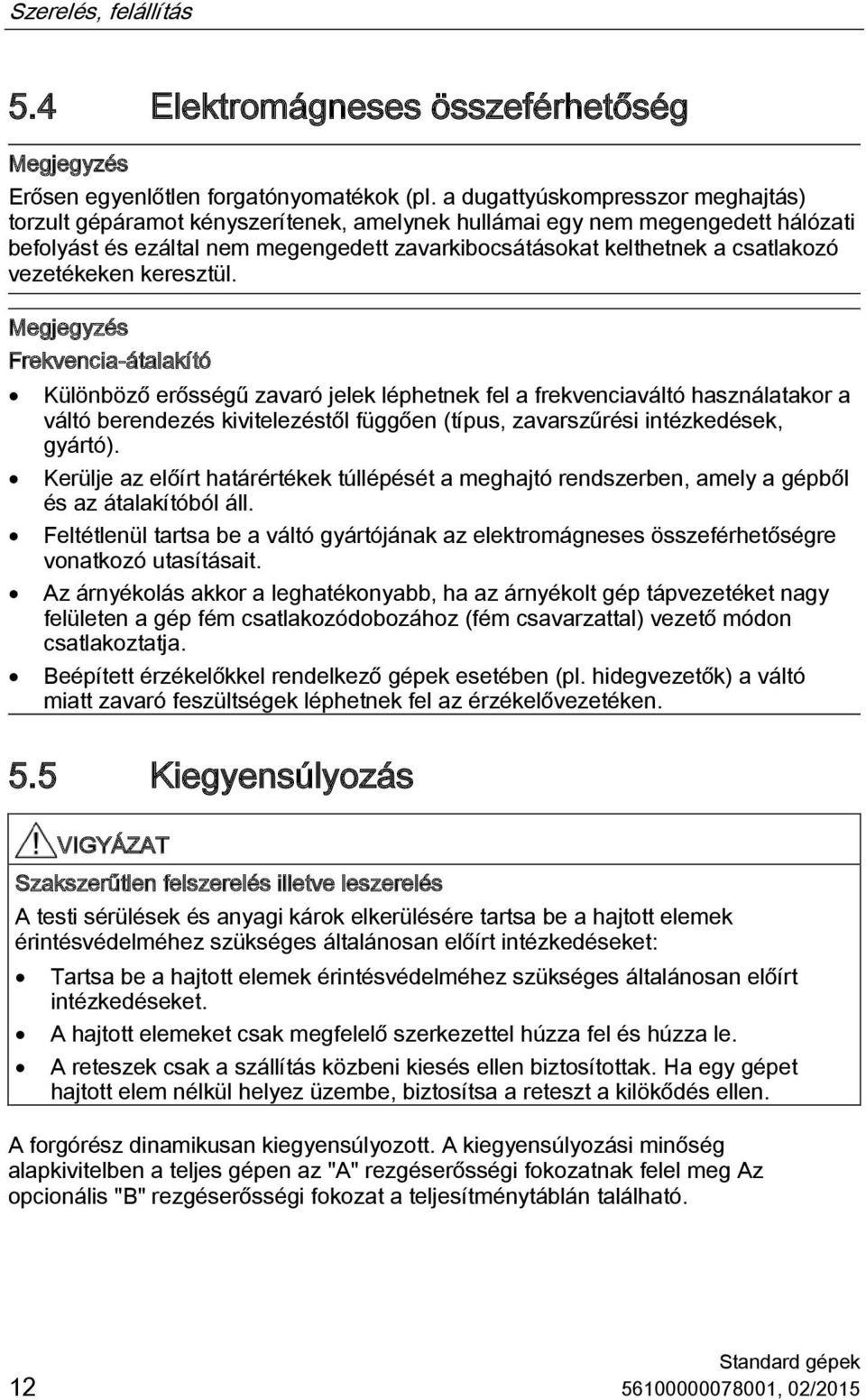

14 Szerelés, felállítás 5.4 Elektromágneses összeférhetőség Megjegyzés Erősen egyenlőtlen forgatónyomatékok (pl. a dugattyúskompresszor meghajtás) torzult gépáramot kényszerítenek, amelynek hullámai egy nem megengedett hálózati befolyást és ezáltal nem megengedett zavarkibocsátásokat kelthetnek a csatlakozó vezetékeken keresztül. Megjegyzés Frekvencia-átalakító Különböző erősségű zavaró jelek léphetnek fel a frekvenciaváltó használatakor a váltó berendezés kivitelezéstől függően (típus, zavarszűrési intézkedések, gyártó). Kerülje az előírt határértékek túllépését a meghajtó rendszerben, amely a gépből és az átalakítóból áll. Feltétlenül tartsa be a váltó gyártójának az elektromágneses összeférhetőségre vonatkozó utasításait. Az árnyékolás akkor a leghatékonyabb, ha az árnyékolt gép tápvezetéket nagy felületen a gép fém csatlakozódobozához (fém csavarzattal) vezető módon csatlakoztatja. Beépített érzékelőkkel rendelkező gépek esetében (pl. hidegvezetők) a váltó miatt zavaró feszültségek léphetnek fel az érzékelővezetéken. 5.5 Kiegyensúlyozás VIGYÁZAT Szakszerűtlen felszerelés illetve leszerelés A testi sérülések és anyagi károk elkerülésére tartsa be a hajtott elemek érintésvédelméhez szükséges általánosan előírt intézkedéseket: Tartsa be a hajtott elemek érintésvédelméhez szükséges általánosan előírt intézkedéseket. A hajtott elemeket csak megfelelő szerkezettel húzza fel és húzza le. A reteszek csak a szállítás közbeni kiesés ellen biztosítottak. Ha egy gépet hajtott elem nélkül helyez üzembe, biztosítsa a reteszt a kilökődés ellen. A forgórész dinamikusan kiegyensúlyozott. A kiegyensúlyozási minőség alapkivitelben a teljes gépen az "A" rezgéserősségi fokozatnak felel meg Az opcionális "B" rezgéserősségi fokozat a teljesítménytáblán található , 02/2015

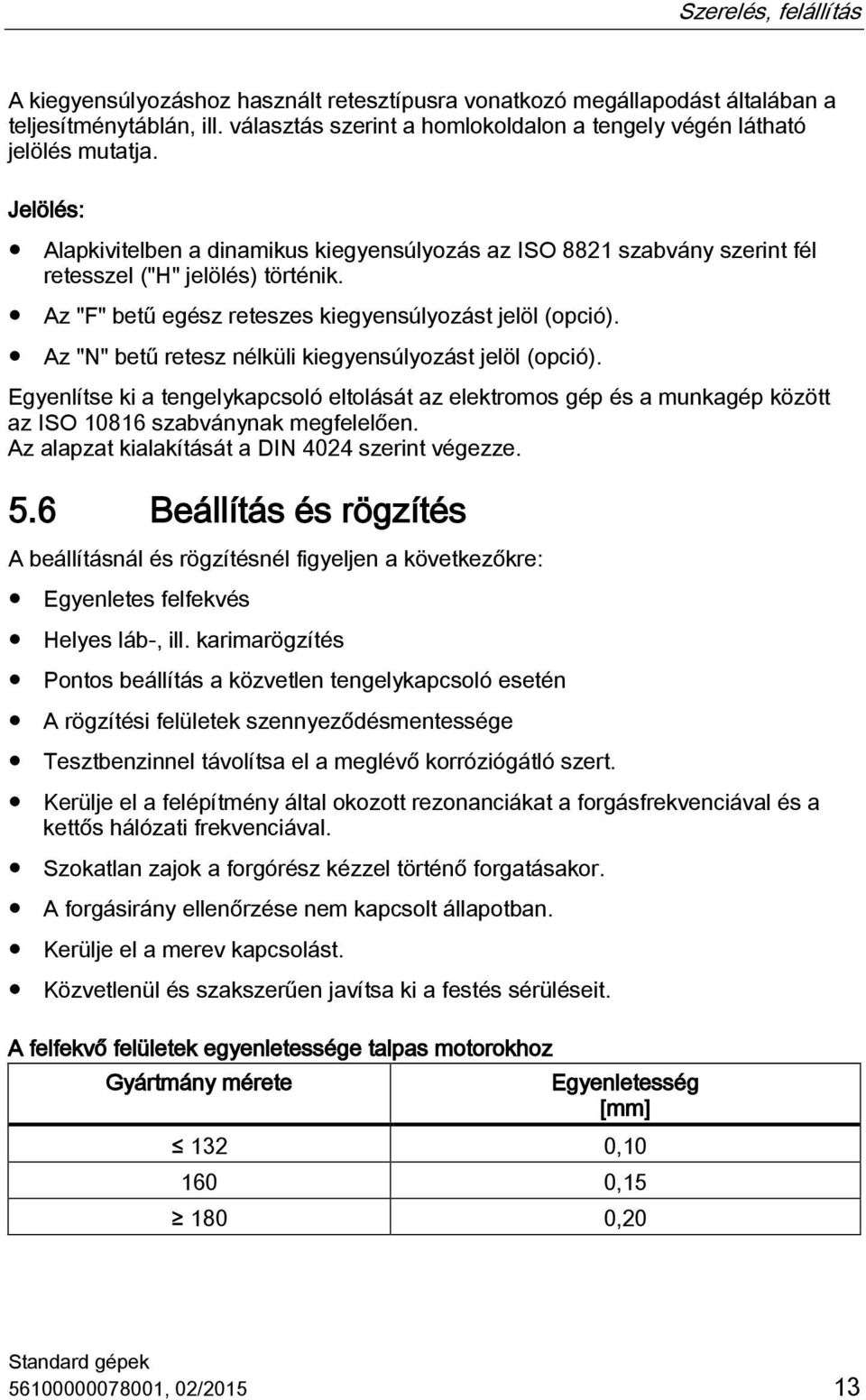

15 Szerelés, felállítás A kiegyensúlyozáshoz használt retesztípusra vonatkozó megállapodást általában a teljesítménytáblán, ill. választás szerint a homlokoldalon a tengely végén látható jelölés mutatja. Jelölés: Alapkivitelben a dinamikus kiegyensúlyozás az ISO 8821 szabvány szerint fél retesszel ("H" jelölés) történik. Az "F" betű egész reteszes kiegyensúlyozást jelöl (opció). Az "N" betű retesz nélküli kiegyensúlyozást jelöl (opció). Egyenlítse ki a tengelykapcsoló eltolását az elektromos gép és a munkagép között az ISO szabványnak megfelelően. Az alapzat kialakítását a DIN 4024 szerint végezze. 5.6 Beállítás és rögzítés A beállításnál és rögzítésnél figyeljen a következőkre: Egyenletes felfekvés Helyes láb-, ill. karimarögzítés Pontos beállítás a közvetlen tengelykapcsoló esetén A rögzítési felületek szennyeződésmentessége Tesztbenzinnel távolítsa el a meglévő korróziógátló szert. Kerülje el a felépítmény által okozott rezonanciákat a forgásfrekvenciával és a kettős hálózati frekvenciával. Szokatlan zajok a forgórész kézzel történő forgatásakor. A forgásirány ellenőrzése nem kapcsolt állapotban. Kerülje el a merev kapcsolást. Közvetlenül és szakszerűen javítsa ki a festés sérüléseit. A felfekvő felületek egyenletessége talpas motorokhoz Gyártmány mérete Egyenletesség [mm] 132 0, , , , 02/

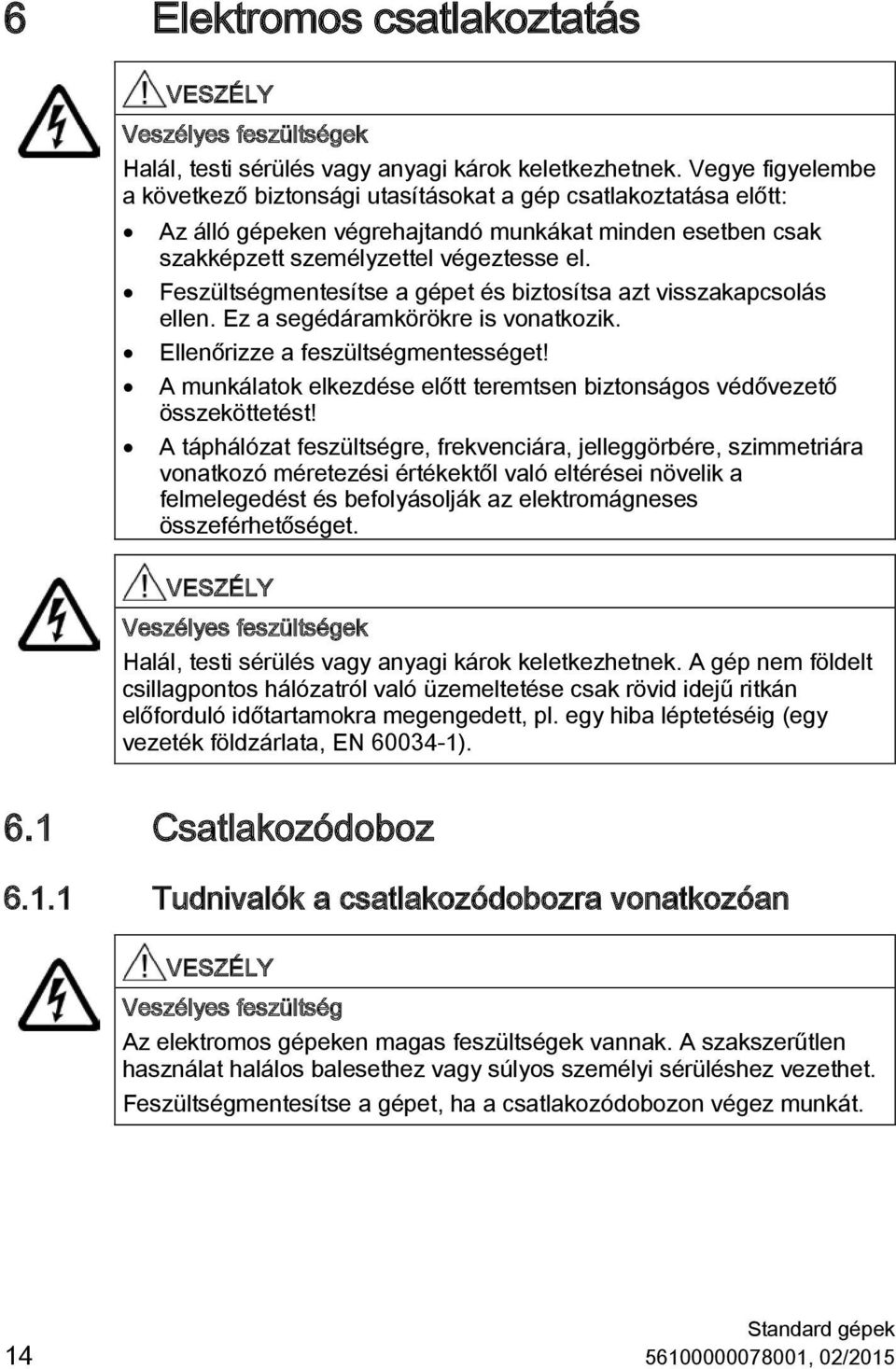

16 6 Elektromos csatlakoztatás VESZÉLY Veszélyes feszültségek Halál, testi sérülés vagy anyagi károk keletkezhetnek. Vegye figyelembe a következő biztonsági utasításokat a gép csatlakoztatása előtt: Az álló gépeken végrehajtandó munkákat minden esetben csak szakképzett személyzettel végeztesse el. Feszültségmentesítse a gépet és biztosítsa azt visszakapcsolás ellen. Ez a segédáramkörökre is vonatkozik. Ellenőrizze a feszültségmentességet! A munkálatok elkezdése előtt teremtsen biztonságos védővezető összeköttetést! A táphálózat feszültségre, frekvenciára, jelleggörbére, szimmetriára vonatkozó méretezési értékektől való eltérései növelik a felmelegedést és befolyásolják az elektromágneses összeférhetőséget. VESZÉLY Veszélyes feszültségek Halál, testi sérülés vagy anyagi károk keletkezhetnek. A gép nem földelt csillagpontos hálózatról való üzemeltetése csak rövid idejű ritkán előforduló időtartamokra megengedett, pl. egy hiba léptetéséig (egy vezeték földzárlata, EN ). 6.1 Csatlakozódoboz Tudnivalók a csatlakozódobozra vonatkozóan VESZÉLY Veszélyes feszültség Az elektromos gépeken magas feszültségek vannak. A szakszerűtlen használat halálos balesethez vagy súlyos személyi sérüléshez vezethet. Feszültségmentesítse a gépet, ha a csatlakozódobozon végez munkát , 02/2015

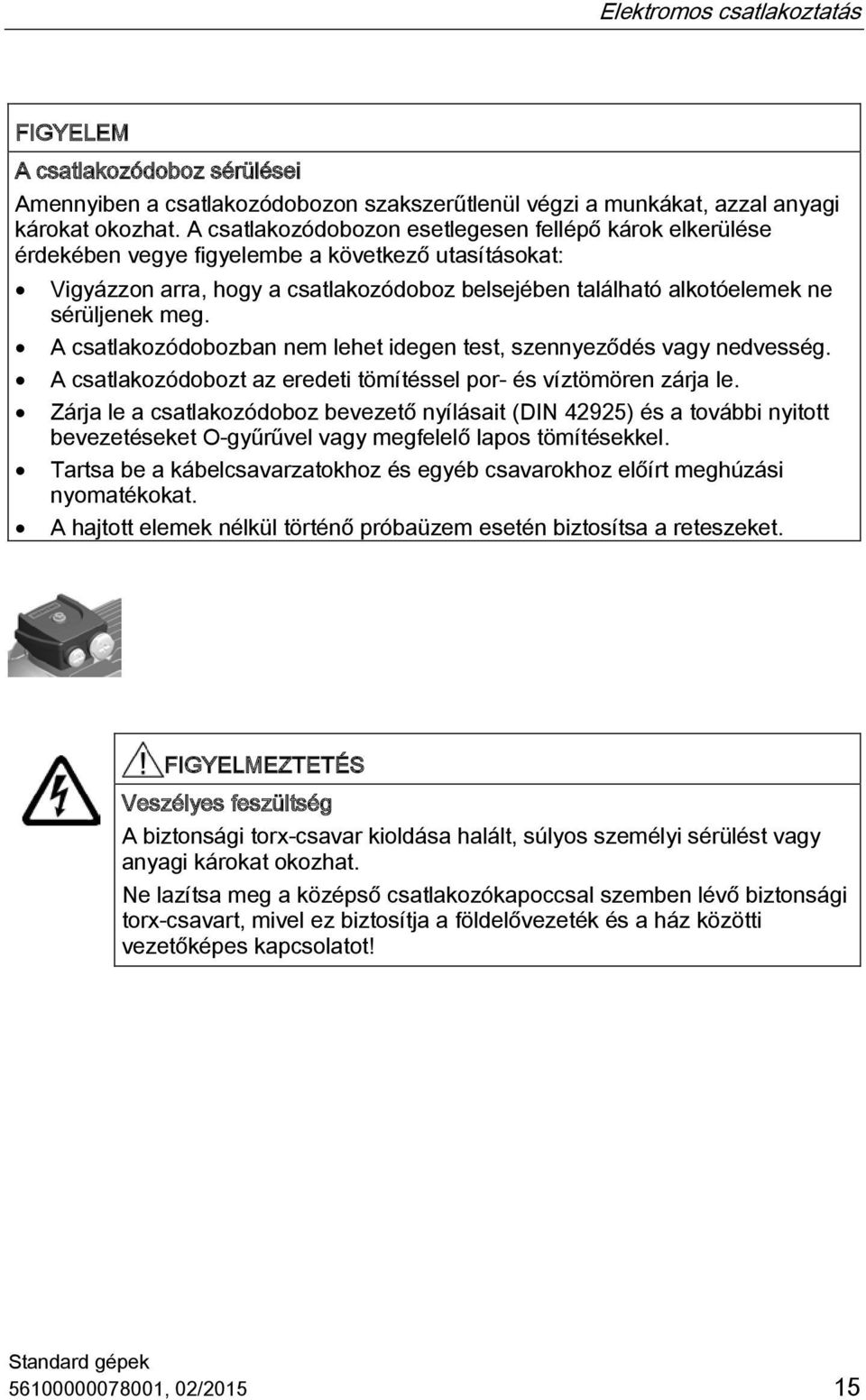

17 Elektromos csatlakoztatás FIGYELEM A csatlakozódoboz sérülései Amennyiben a csatlakozódobozon szakszerűtlenül végzi a munkákat, azzal anyagi károkat okozhat. A csatlakozódobozon esetlegesen fellépő károk elkerülése érdekében vegye figyelembe a következő utasításokat: Vigyázzon arra, hogy a csatlakozódoboz belsejében található alkotóelemek ne sérüljenek meg. A csatlakozódobozban nem lehet idegen test, szennyeződés vagy nedvesség. A csatlakozódobozt az eredeti tömítéssel por- és víztömören zárja le. Zárja le a csatlakozódoboz bevezető nyílásait (DIN 42925) és a további nyitott bevezetéseket O-gyűrűvel vagy megfelelő lapos tömítésekkel. Tartsa be a kábelcsavarzatokhoz és egyéb csavarokhoz előírt meghúzási nyomatékokat. A hajtott elemek nélkül történő próbaüzem esetén biztosítsa a reteszeket. FIGYELMEZTETÉS Veszélyes feszültség A biztonsági torx-csavar kioldása halált, súlyos személyi sérülést vagy anyagi károkat okozhat. Ne lazítsa meg a középső csatlakozókapoccsal szemben lévő biztonsági torx-csavart, mivel ez biztosítja a földelővezeték és a ház közötti vezetőképes kapcsolatot! , 02/

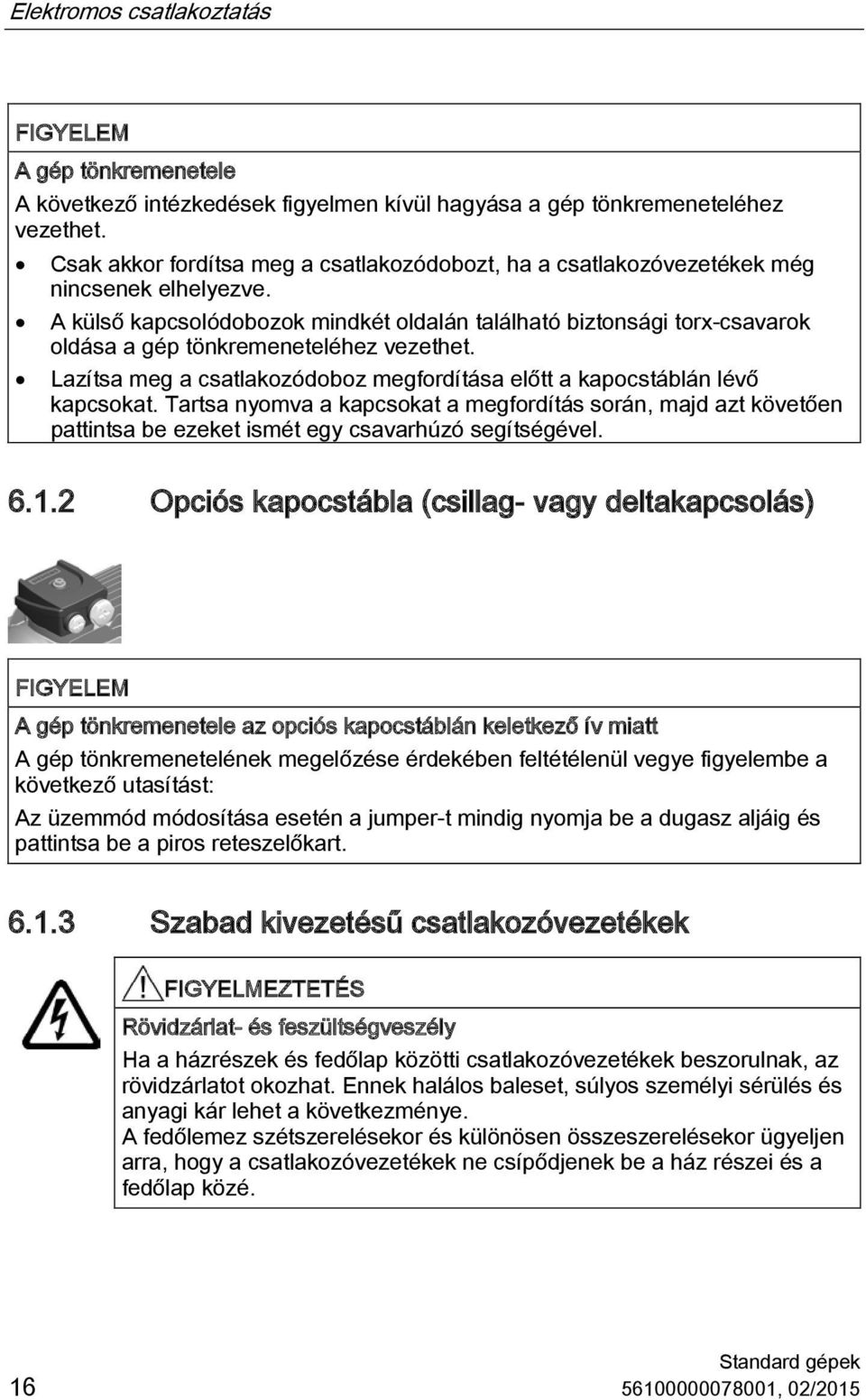

18 Elektromos csatlakoztatás FIGYELEM A gép tönkremenetele A következő intézkedések figyelmen kívül hagyása a gép tönkremeneteléhez vezethet. Csak akkor fordítsa meg a csatlakozódobozt, ha a csatlakozóvezetékek még nincsenek elhelyezve. A külső kapcsolódobozok mindkét oldalán található biztonsági torx-csavarok oldása a gép tönkremeneteléhez vezethet. Lazítsa meg a csatlakozódoboz megfordítása előtt a kapocstáblán lévő kapcsokat. Tartsa nyomva a kapcsokat a megfordítás során, majd azt követően pattintsa be ezeket ismét egy csavarhúzó segítségével Opciós kapocstábla (csillag- vagy deltakapcsolás) FIGYELEM A gép tönkremenetele az opciós kapocstáblán keletkező ív miatt A gép tönkremenetelének megelőzése érdekében feltétélenül vegye figyelembe a következő utasítást: Az üzemmód módosítása esetén a jumper-t mindig nyomja be a dugasz aljáig és pattintsa be a piros reteszelőkart Szabad kivezetésű csatlakozóvezetékek FIGYELMEZTETÉS Rövidzárlat- és feszültségveszély Ha a házrészek és fedőlap közötti csatlakozóvezetékek beszorulnak, az rövidzárlatot okozhat. Ennek halálos baleset, súlyos személyi sérülés és anyagi kár lehet a következménye. A fedőlemez szétszerelésekor és különösen összeszerelésekor ügyeljen arra, hogy a csatlakozóvezetékek ne csípődjenek be a ház részei és a fedőlap közé , 02/2015

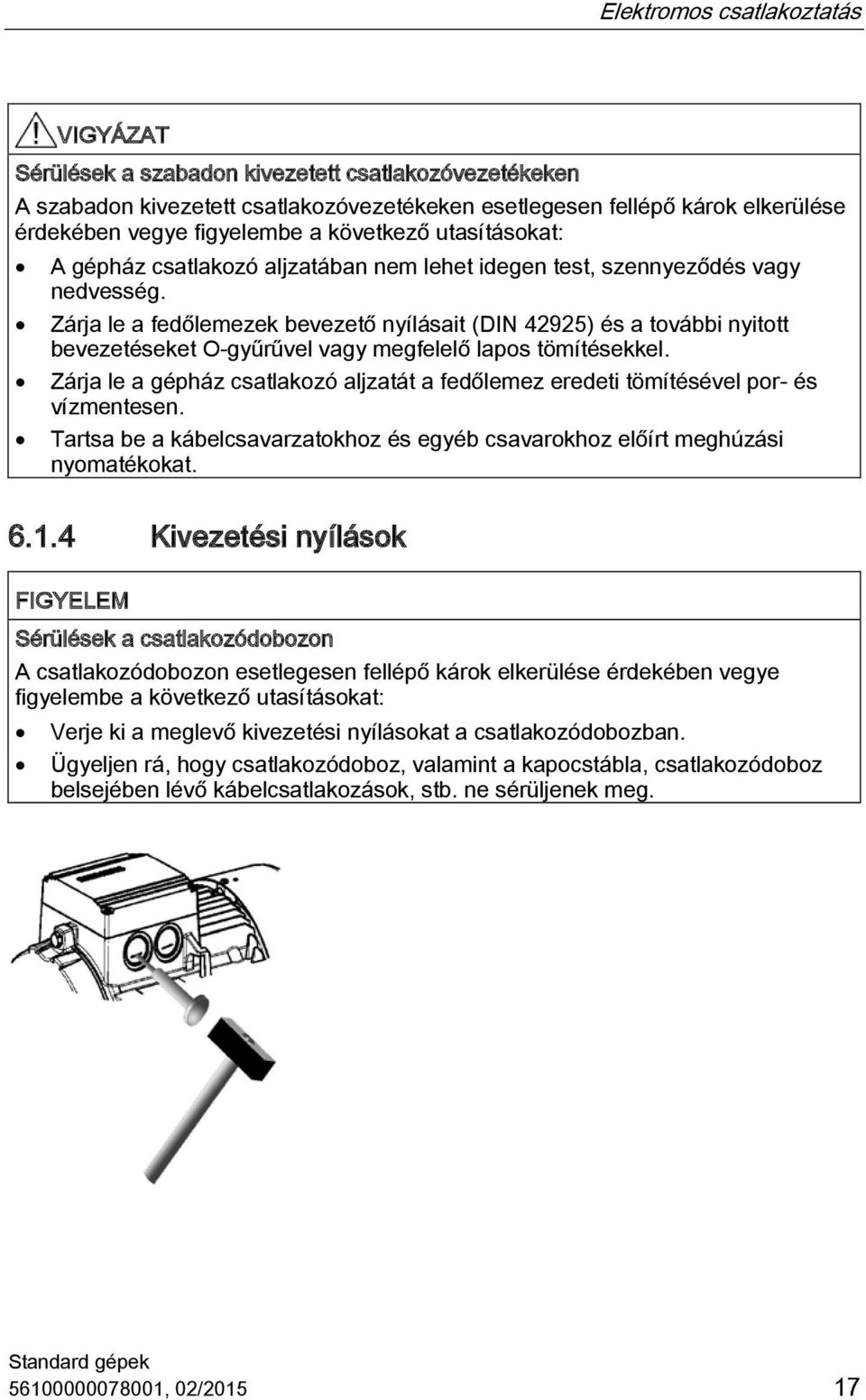

19 Elektromos csatlakoztatás VIGYÁZAT Sérülések a szabadon kivezetett csatlakozóvezetékeken A szabadon kivezetett csatlakozóvezetékeken esetlegesen fellépő károk elkerülése érdekében vegye figyelembe a következő utasításokat: A gépház csatlakozó aljzatában nem lehet idegen test, szennyeződés vagy nedvesség. Zárja le a fedőlemezek bevezető nyílásait (DIN 42925) és a további nyitott bevezetéseket O-gyűrűvel vagy megfelelő lapos tömítésekkel. Zárja le a gépház csatlakozó aljzatát a fedőlemez eredeti tömítésével por- és vízmentesen. Tartsa be a kábelcsavarzatokhoz és egyéb csavarokhoz előírt meghúzási nyomatékokat Kivezetési nyílások FIGYELEM Sérülések a csatlakozódobozon A csatlakozódobozon esetlegesen fellépő károk elkerülése érdekében vegye figyelembe a következő utasításokat: Verje ki a meglevő kivezetési nyílásokat a csatlakozódobozban. Ügyeljen rá, hogy csatlakozódoboz, valamint a kapocstábla, csatlakozódoboz belsejében lévő kábelcsatlakozások, stb. ne sérüljenek meg , 02/

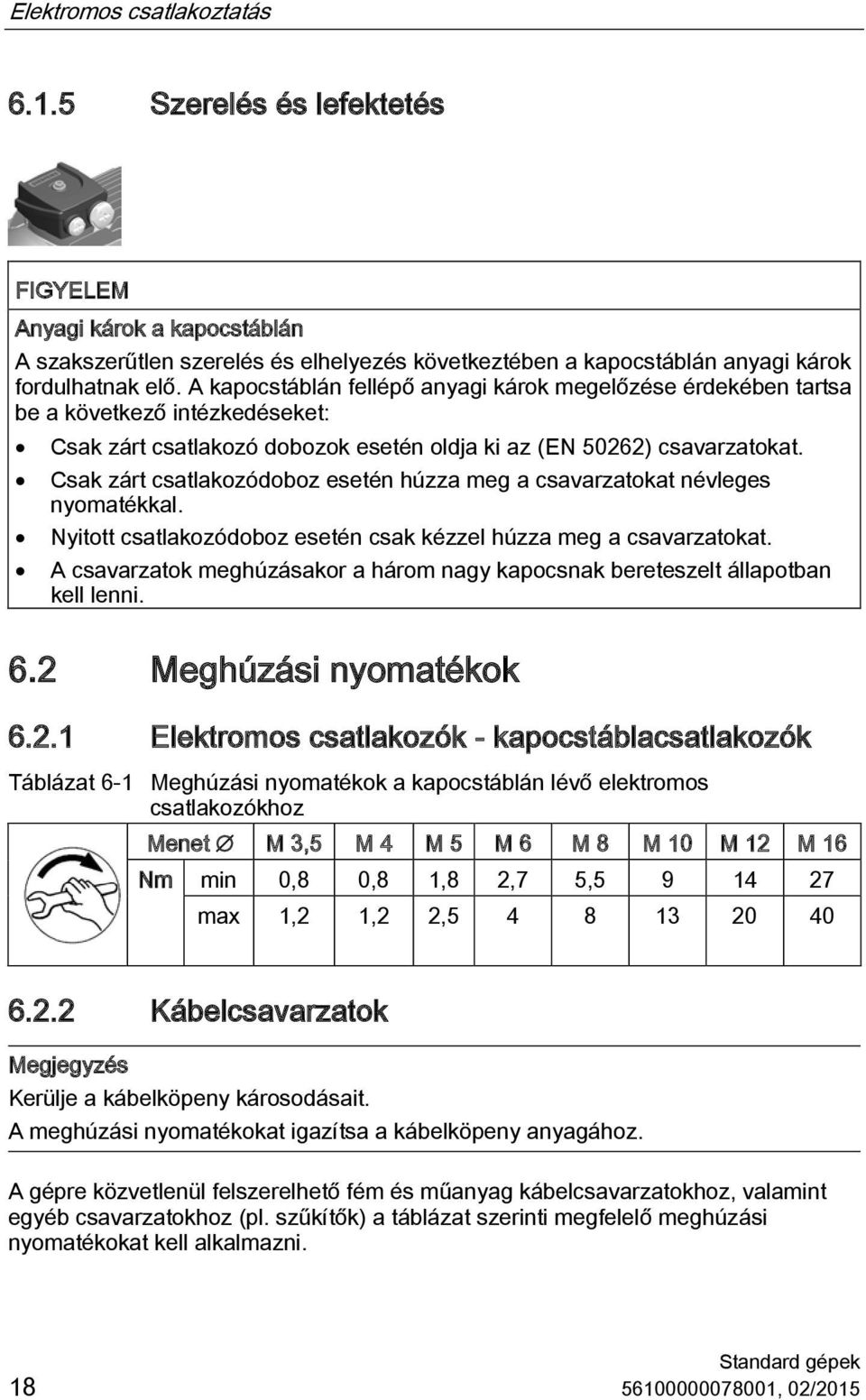

20 Elektromos csatlakoztatás Szerelés és lefektetés FIGYELEM Anyagi károk a kapocstáblán A szakszerűtlen szerelés és elhelyezés következtében a kapocstáblán anyagi károk fordulhatnak elő. A kapocstáblán fellépő anyagi károk megelőzése érdekében tartsa be a következő intézkedéseket: Csak zárt csatlakozó dobozok esetén oldja ki az (EN 50262) csavarzatokat. Csak zárt csatlakozódoboz esetén húzza meg a csavarzatokat névleges nyomatékkal. Nyitott csatlakozódoboz esetén csak kézzel húzza meg a csavarzatokat. A csavarzatok meghúzásakor a három nagy kapocsnak bereteszelt állapotban kell lenni. 6.2 Meghúzási nyomatékok Elektromos csatlakozók - kapocstáblacsatlakozók Táblázat 6-1 Meghúzási nyomatékok a kapocstáblán lévő elektromos csatlakozókhoz Menet M 3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 Nm min 0,8 0,8 1,8 2,7 5, max 1,2 1,2 2, Kábelcsavarzatok Megjegyzés Kerülje a kábelköpeny károsodásait. A meghúzási nyomatékokat igazítsa a kábelköpeny anyagához. A gépre közvetlenül felszerelhető fém és műanyag kábelcsavarzatokhoz, valamint egyéb csavarzatokhoz (pl. szűkítők) a táblázat szerinti megfelelő meghúzási nyomatékokat kell alkalmazni , 02/2015

21 Elektromos csatlakoztatás Táblázat 6-2 Kábelcsavarzatok meghúzási nyomatékai Fém Mű- Befogási tartomány [mm] ± 10% anyag Standard [Nm] ± 10% -30 C C [Nm] Ex Ex -30 C C -60 C C M 12 x 1,5 8 1,5 3,0... 7,0 - M 16 x 1, , ,0 6, ,0 M 20 x 1, , ,0 6, ,0 M 25 x 1,5 9, ,0 10, ,0 M 32 x 1, , ,0 13, ,0 M 40 x 1,5 6 19, ,0 20, ,0 M 50 x 1, , ,0 25, ,0 M 63 x 1,5 34, ,0 - O-gyűrű Zsinór- [mm] Csatlakozódobozok, csapágypajzsok, földelővezetékek, lemez ventilátorházak Ha nincsenek más meghúzási nyomatékok megadva, akkor az alábbi táblázatokban szereplő értékek érvényesek. Táblázat 6-3 A csatlakozódoboz, csapágypajzsok, földelővezeték-csavarkötések csavarjainak meghúzási nyomatékai Menet M 4 M 5 M 6 M 8 M 10 M 12 M 16 M20 Nm min 2 3, max Táblázat 6-4 A csatlakozódoboz, csapágypajzsok, földelővezeték-csavarkötések, lemez ventilátorházak önfúró csavarjainak meghúzási nyomatékai Menet M 4 M 5 M 6 Nm min 4 7,5 12,5 max 5 9,5 15, , 02/

22 Elektromos csatlakoztatás 6.3 Vezetékcsatlakozó típus Kapocstábla Csatlakozás kábelsaruval DIN Csatlakoztatáskor a kábelsaru szögben lefele álljon. Vezeté k- kereszt - metsze t [mm²] Egyetlen-égy vezeték csatlakoztatása szorítókengyellel Két közel ugyanolyan vastagságú vezeték csatlakoztatása szorítókengyellel Csatlakozósín 2 Hálózati csatlakozóvezeték 3 Motor csatlakozóvezeték 4 Tetőlemez , 02/2015

23 Elektromos csatlakoztatás 6.4 Vezetékcsatlakozó rövidzárlat veszély FIGYELMEZTETÉS Rövidzárlat veszély A csatlakozóvezetékeken és tetőlemezen előforduló csatlakoztatási és szerelési hibák rövidzárlathoz vezethetnek. Ennek követekezménye halál vagy súlyos sérülésés lehet. Vegye figyelembe a következő óvintézkedéseket: Ne vezesse a csatlakozóvezetékeket a kapocstábla központi dómja felett. Vegye figyelembe a kapocstábla tetőlemezén lévő nyílások irányát és a beépítési helyzetet. 6.5 A földelő vezeték csatlakoztatására vonatkozó általános tudnivalók Megjegyzés A gép földelő vezeték keresztmetszetének meg kell felelnie az EN / IEC szabványnak. Ezenkívül vegye figyelembe a berendezésre vonatkozó rendelkezéseket, pl. az EN / IEC szabványt , 02/

24 Elektromos csatlakoztatás 6.6 Frekvencia-átalakító csatlakoztatása FIGYELEM Túl magas csatlakozási feszültség Anyagi károk keletkezhetnek, ha a csatlakozási feszültség a szigetelési rendszer számára túl magas. A standard szigetelési rendszert úgy tervezték, hogy a frekvenciaátalakítón történő üzemelés UN 500 V hálózati feszültségekig lehetséges. Az összes üzemállapotnál tartsa be a következő határértékeket (a feszültségadatok maximális értékek): Ûvezető-vezető 1500 V, Û vezető-föld 1100 V, ts feszültségi homlokideje > 0,1 µs. A VSD-gépekre a következő adatok érvényesek: Ûvezető-vezető 1600 V, Û vezető-föld 1400 V, ts feszültségi homlokideje > 0,1 µs. FIGYELEM Árnyékolás A gépek frekvencia-átalakítóra történő csatlakoztatásához szükség esetén használjon árnyékolt gép tápvezetékeket. Az árnyékolás akkor a leghatékonyabb, ha az nagy felületen fém csavarzatokkal a gép fém csatlakozódobozához vezető módon van csatlakoztatva. Tartsa be az elektromágneses összeférhetőség (EMC) betartásáról szóló fejezetben foglaltakat. Lásd a kiegészítő használati utasítások felsorolását: További dokumentumok (Oldal 40) Üzemeltetés a frekvenciaátalakítón Ha a motor elrendezése egy speciális áramátalakító hozzárendelését igényli, akkor a megfelelő kiegészítő adatok a teljesítménytáblán találhatók. Az átalakító paraméterei megfelelőek. Ezek a paraméteradatok a gép teljesítménytábláján találhatók. A paraméteradatokat megtalálja az átalakító használati utasításában. A megadott n max fordulatszám-határértéket nem szabad túllépni. A megadott nmin fordulatszám-határérték alá nem szabad csökkenni. Hűtés Ellenőrizze, hogy biztosított-e a gép hűtése az üzembe helyezéshez , 02/2015

25 Üzembe helyezés 6.7 Végső munkálatok A csatlakozódoboz/a gépház csatlakozó aljzatának zárása előtt ellenőrizze a következőket: Végezze el az elektromos csatlakoztatásokat a csatlakozódobozban az előző szakaszokban leírt adatoknak megfelelően, és húzza meg a megfelelő nyomatékkal azokat. Légrés a nem szigetelt alkatrészek között: 5,5 mm 690 V-ig, 8 mm 1000 V-ig. Ne legyenek kiálló huzalvégek! Annak érdekében, hogy a vezetékszigetelés ne sérüljön meg, a csatlakozóvezetékeket külön-külön fektesse le. Csatlakoztassa a gépet az előírt forgásiránynak megfelelően. Tartsa tisztán a csatlakozódoboz belsejét és távolítsa el belőle a vezetékmaradványokat. Minden tömítést és tömítő felületet tartson sértetlen és tiszta állapotban. Szakszerűen zárja le a nem használt nyílásokat a kapocsdobozon. 7 Üzembe helyezés 7.1 Szigetelési ellenállás FIGYELMEZTETÉS Veszélyes feszültség a kapcsokon Ezeket a munkákat mindig csak szakképzett személyzettel végeztesse el. A tekercs szigetelési ellenállásának mérése közben és közvetlenül utána a kapcsokon részben veszélyes feszültségek állnak fenn. Ha megérinti a kapcsokat, ennek következménye halál, súlyos testi sérülés vagy anyagi károk lehetnek. Gondoskodjon arról, hogy a csatlakoztatott hálózati vezetékeknél a hálózati feszültséget ne lehessen rákapcsolni. A tekercselés kisütéséhez, kösse össze a tekercselést a szigetelési ellenállás mérése után a földelési potenciállal , 02/

26 Üzembe helyezés FIGYELEM Rövidzárlat Anyagi károk keletkezhetnek, ha nem tartja be a következő intézkedéseket: Ellenőrizze a szigetelési ellenállást üzembe helyezés előtt, illetve hosszabb idejű tárolás vagy nemhasználat után. A szigetelési ellenállás mérése előtt tekintse át a használt szigetelési mérőkészülék használati utasításait. Távolítsa el a szigetelés méréshez a főáramkör már csatlakoztatott kábelét a kapcsokról. Megjegyzés Ha túllépi vagy nem éri el ezt a kritikus szigetelési ellenállást, a tekercselést meg kell szárítani ill. a kiszerelt forgórészeket alaposan meg kell tisztítani vagy szárítani. Ügyeljen a megtisztított tekercselések megszárítása után arra, hogy egy meleg tekercs szigetelési ellenállása csekélyebb. A szigetelési ellenállás csak a 25 C-os referencia-hőmérsékletre történő átszámítás után értékelhető megfelelően. Megjegyzés Ha a mért érték a kritikus határon van, rövid időközönként ellenőrizze a szigetelési ellenállás értékét. Mérje be a szigetelési ellenállást 1. A szigetelési ellenállás mérése előtt tekintse át a használt szigetelési mérőkészülék használati utasításait. 2. Távolítsa el a szigetelés méréshez a főáramkör már csatlakoztatott kábelét a kapcsokról. 3. Mérje meg a tekercselés szigetelési ellenállását a gép háza ellenében, lehetőség szerint C tekercs-hőmérséklet mellett. Más hőmérséklethez más szigetelési ellenállási értékek érvényesek. 4. A méréssel várjon addig, amíg el nem éri az ellenállás végleges értékét. Ez kb. egy perc múlva következik be. Olvassa le a szigetelési ellenállás értékét. Az állórész tekercselés szigetelési ellenállás határértékei Az alábbi táblázat a mérőfeszültséget, a minimális szigetelési ellenállás határértékeit és az állórész tekercselés kritikus szigetelési ellenállás értékeit tartalmazza , 02/2015

27 Üzembe helyezés Táblázat 7-1 Az állórész tekercselés szigetelési ellenállásása 25 C-on Mérő feszültség A megengedhető legalacsonyabb szigetelési ellenállás új, tisztított, ill. üzembe helyezett tekercselések esetén Kritikus specifikus szigetelési ellenállás hosszú üzemidő után 500 V DC 10 MΩ 0,5 MΩ / kv Ügyeljen a következőkre: A 25 C-os tekercselési hőmérséklettől eltérő mérés esetén számolja át a mért értékeket 25 C-os referencia hőmérsékletre, hogy az alábbi táblázattal össze lehessen hasonlítani. Minden 10 K hőmérsékletemelkedés esetén feleződik a szigetelési ellenállás. Minden 10 K hőmérsékletcsökkenés esetén megkétszereződik a szigetelési ellenállás. Száraz, újértékű tekercsek jellemző szigetelési ellenállása nagyobb, mint MΩ, a tekercsmérettől, kiviteltől és a méretezési feszültségtől függően. Ha a szigetelési ellenállás értéke a legkisebb érték közelében van, annak oka nedvesség és/vagy szennyeződés lehet. Üzemeltetés alatt a tekercselések szigetelési ellenállása környezeti vagy üzemi befolyások miatt a kritikus szigetelési ellenállásra csökkenhet. A kritikus szigetelési ellenállás 25 C tekercshőmérséklet esetén a méretezési feszültségnek megfelelően a méretezési feszültség specifikus kritikus ellenállás értékkel (0,5 MΩ / kv) történő megszorzásával (kv) érhető el. Példa: A méretezési feszültség kritikus ellenállási értéke UN = 690 V: 690 V x 0,5 MΩ / kv = 0,345 MΩ FIGYELEM Kritikus szigetelési ellenállás elérése vagy kisebb szigetelési ellenállás Ha a kritikus szigetelési ellenállást elértük, vagy kisebb ellenállást értünk el, a szigetelés sérülése vagy feszültségátütés lehet a következmény. Forduljon a Service Center-hez. Ha a mért érték a kritikus határon van, rövid időközönként ellenőrizze a szigetelési ellenállás értékét , 02/

28 Üzembe helyezés A segédfűtés szigetelési ellenállásának határértékei A segédfűtés szigetelési ellenállásának határértékei A segédfűtés szigetelés ellenállás értéke a gépháznál DC 500 V mérésnél nem lehet több 1 MΩ értéknél. 7.2 Intézkedések üzembe helyezés előtt FIGYELMEZTETÉS Forgó alkatrészek A villamos gépek veszélyes forgó részekkel rendelkeznek. A megfelelő burkolatok eltávolításával, a gépek szakszerűtlen alkalmazásával, helytelen használatával vagy nem megfelelő karbantartásával, halál, súlyos testi sérülés vagy anyagi károk keletkezhetnek. Üzembe helyezés előtt szerelje fel a burkolatokat, amelyek megakadályozzák az aktív és a forgó alkatrészek megérintését. FIGYELEM Károsodások a nem megfelelő hűtés miatt Ha a gép légvezetése nem felel meg az előírtaknak, akkor nem valósítható meg a hatásos hűtés. Ez a gép károsodásához vezethet. Üzembe helyezés előtt szerelje fel a burkolatokat, hogy biztosítsa az előírt légvezetést. Intézkedések A berendezés szakszerű szerelése utáni üzembe helyezése előtt ellenőrizze a következőket: A gép szabályszerű felszerelése és beállítása. A gép bekötése az előírt forgásiránynak megfelelően történt. Az üzemeltetési feltételek megegyeznek az adattáblán feltűntetett előírt adatokkal. A csapágyak kenése a kivitel szerint. Gördülőcsapágyas gépek utánkenése, amelyek betárolása több mint 24 hónapig tarott. Ezen kívül vegye figyelembe a Használat előkészítése című fejezet utasításait. A gépfelügyeletre szolgáló opcionálisan meglévő kiegészítő berendezések szabályszerű csatlakoztatása és működése , 02/2015

29 Üzembe helyezés A csapágy hőmérsékletek ellenőrzése kivitelenként csapágyhőmérővel a gép első működése esetén. Az értékek beállítása a felügyelő berendezésen a figyelmeztetés és lekapcsolás számára. Lásd a Beállítási értékek a csapágy hőmérsékletének ellenőrzéséhez c. fejezetet. A megfelelően kialakított vezérlés és fordulatszám-felügyelet biztosítása, hogy a vezérelt fordulatszám ne haladja meg a teljesítménytáblán engedélyezett értéket. A hajtott elemek helyes beállítási feltételei jellegük szerint (pl. tengelykapcsolók beszabályozása és kiegyensúlyozása, szíjerők szíjhajtás esetén, fogaskerekes kihajtás esetén fogerők és fogoldali játék, radiális és axiális játék összekapcsolt tengelyeknél). A minimális szigetelési ellenállások valamint minimális légrés szakaszok betartása. A földelő-, potenciálkiegyenlítő kapcsolatok és védővezeték csatlakozások szabályos bekötése. Az összes rögzítőcsavar, kötőelem és elektromos csatlakozás meghúzása az előírt meghúzási nyomatékkal. A becsavart emelőfülek eltávolítása a felállítás és a kioldódás ellen való biztosítás után. A forgórész forgatása, súrlódás nélkül. Minden érintésvédelmi intézkedés végrehajtása mozgó és feszültségvezető részek esetén. Nem használt tengelyvégek esetén a szabad tengelyvég letakarása és a reteszek biztosítása kidobódás ellen. Az opcionálisan meglévő külső szellőztető üzemkészsége és az előírt forgásiránynak megfelelő csatlakoztatása. A hűtőlevegő bevezetés nem akadályozott állapota. Az opcionálisan meglévő fékek kifogástalan működése. A megadott n max mechanikus fordulatszám határérték betartása. Ha a gépburkolat egy speciális váltó hozzárendelését igényli, akkor a megfelelő adatokat a teljesítmény- vagy kiegészítő tábla tartalmazza. Megjegyzés További ellenőrzésekre van szükség a speciális berendezésspecifikus viszonyoknak megfelelően , 02/

30 8 Üzem Az állófűtéses gép bekapcsolása (opció) VIGYÁZAT A gép túlmelegedése Az alábbiak figyelmen kívül hagyása esetén könnyű testi sérülések vagy anyagi károk keletkezhetnek: Minden bekapcsolás előtt kapcsolja ki az (opcionális) állófűtést. Gép működtetése VESZÉLY Veszélyes feszültségek A gép nem földelt csillagpontos hálózatról való üzemeltetése csak rövid idejű ritkán előforduló időtartamokra megengedett, pl. egy hiba léptetéséig (egy vezeték földzárlata, EN / IEC ). FIGYELMEZTETÉS Forgó vagy feszültség alatt álló alkatrészek A forgó vagy feszültség alatt álló alkatrészek veszélyforrást jelentenek. A szükséges burkolatok eltávolítása halálhoz, súlyos testi sérülésekhez vagy anyagi károkhoz vezethet. Ha a burkolatokat el kell távolítani, akkor először kapcsolja ki a gépet. Gondoskodjon arról, hogy üzemelés közben a következő burkolatok zártak legyenek: Az aktív vagy forgó alkatrészek megérintését megakadályozó burkolatok A megfelelő légvezetés és ezáltal a hatásos hűtéshez szükséges burkolatok A gép védelmi fokozatához szükséges burkolatok , 02/2015

31 Üzem FIGYELMEZTETÉS Égésveszély A villamos gépek forró felületekkel rendelkeznek. A megfelelő burkolatok eltávolításával, a gépek szakszerűtlen alkalmazásával, helytelen használatával vagy nem megfelelő karbantartásával, halál, súlyos testi sérülés vagy anyagi károk keletkezhetnek. Ne érjen a géphez üzemelés közben, és amíg a gép le nem hűlt. FIGYELEM Gépkárosodás vagy a csapágy idő előtti tönkremenetele Figyelmen kívül hagyása esetén anyagi károk keletkezhetnek a csapágynál. Feltétlenül tartsa be a megengedett rezgési értékeket, hogy a gép károsodását vagy a gép tönkremenetelét megelőzze Tartsa be a megengedett rezgési értékeket az ISO szerint üzemelés közben. A hengergörgős csapágyak katalógusadatoknak megfelelő, 30 %-os minimális radiális terhelését feltétlenül tartsa be. FIGYELMEZTETÉS Zavarok üzem közben A normál működéstől eltérő változások arra utalnak, hogy a működés károsodott. Üzemzavarok keletkezhetnek, melyek közvetetten vagy közvetlenül halált, súlyos testi sérülést és anyagi károkat okozhatnak. Figyeljen pl. a hibás működések következő előjeleire: A szokásosnál nagyobb teljesítményfelvétel A szokásosnál magasabb hőmérsékletek Szokatlan zajok Szokatlan szagok Felügyelő berendezések megszólalása Ha szabálytalanságokat észlel, haladéktalanul értesítse a karbantartási személyzetet. Kétség esetén a berendezésre vonatkozó biztonsági utasítások betartásával azonnal kapcsolja ki a gépet , 02/

32 Üzem FIGYELEM Kondenzvíz miatt fellépő korrózióveszély A gép és/vagy a környezet hőmérsékletének változásával a gép belsejében lévő légnedvesség kicsapódhat. A környezeti és üzemi feltételek függvényében távolítsa el a vízlevezető záródugókat vagy -csavarokat, ha vannak ilyenek. Amennyiben léteznek, szerelje vissza ezt követően a záródugókat vagy - csavarokat. Ha a gép rendelkezik víztelenítő dugókkal, a víz automatikusan le tud folyni. VIGYÁZAT Sérülésveszély a ventilátor megérintésekor A ventilátorburkolattal (pl. textil ventilátorburkolat) rendelkező gépeknél sérülésveszély keletkezhet, mivel a ventilátor nem teljesen védett érintéssel szemben. Ne érjen a forgó ventilátorhoz. Ne nyúljon a megnövekedett levegőkimeneti nyílásokba. A kézi belenyúlást a helyszínen megfelelő intézkedésekkel, pl. betokozással vagy egy lezáró ráccsal kell megakadályozni. 8.1 Üzemszünetek Áttekintés Hosszabb üzemeltetési szünet alkalmával (> 1 hónap) a gépet rendszeresen, kb. havonta egyszer, üzembe kell helyezni vagy legalább a forgó részt megforgatni; az ismételt üzembe helyezésnél a bekapcsolás előtt vegye figyelembe a "Bekapcsolás" fejezetet. Forgórész-leállító szerkezettel felszerelt gépek esetén távolítsa el ezt el a forgórész forgatása előtt. FIGYELEM A gép működésének korlátozásai Hosszabb állásidő esetén anyagi károk vagy teljes gépmeghibásodás lehet a következmény. Ha a gépet több mint 12 hónapig üzemen kívül helyezi, akkor a környezeti behatások következtében a gépen károsodások keletkezhetnek. Hajtson végre megfelelő korrózió elleni, konzerválási, csomagolási és szárítási intézkedéseket , 02/2015

33 Javítás A nyugalmi fűtés bekapcsolása Meglévő állófűtés esetén, a gép üzemeltetési szüneteiben be kell azt kapcsolni. Üzemből való kiemelés A szükséges intézkedések részletes leírását lásd a Előkészítés használatra (Oldal 8) fejezetben. Kenés az ismételt üzembe helyezés előtt FIGYELEM A csapágy szárazon futása Ha a csapágyakban nincs elegendő zsír, úgy azok megsérülhetnek. Az egy évesnél hosszabb üzemelési szünetek után kenje után a csapágyakat. A tengelynek forognia kell, hogy a zsír a csapágyakban eloszolhasson. Vegye figyelembe a kenési táblázatban található adatokat. Lásd a Karbantartás - csapágyélettartam c. fejezetet is. 9 Javítás 9.1 Előkészítés és tudnivalók FIGYELMEZTETÉS Veszélyek a javítási munkálatok közben A halál, testi sérülés és az anyagi károk elkerülésére, vegye figyelembe a következő biztonsági utasításokat: A munka megkezdése előtt mindig győződjön meg arról, hogy a berendezést előírás szerint kapcsolták ki. A főáramkörön kívül vegye figyelembe a fennálló kiegészítő vagy segédáramköröket is, első sorban a fűtőberendezését. Egyes gépelemek 50 C -nál magasabb hőmérsékletre is felhevülhetnek. Érintéskor égési sérülést szenvedhet. Érintés előtt vizsgálja meg az alkatrészek hőmérsékletét. A sűrített levegővel történő tisztítás során ügyeljen a megfelelő elszívásra és a személyi védőfelszerelésekre (védőszemüveg, légszűrő stb.). Vegyi tisztítószerek alkalmazásakor tartsa be a biztonsági adatlap vonatkozó figyelmeztető és megfelelő használatra vonatkozó utasításait. A vegyi anyag legyen összeférhető a berendezés alkatrészeivel, különösen a műanyagból készültekkel , 02/

34 Megjegyzés A teljesítménytáblán szereplő feltételektől eltérő üzemi viszonyok esetén módosulhatnak az eddigi előírt, általános karbantartási intervallumok. 9.2 Karbantartás Utánkenés (opcionális) Az utánkenő berendezéssel ellátott gépeknél az utánkenési idő, a zsírmennyiség és zsírfajták adatai a kenőtáblán, valamint adott esetben a további adatok a gép fő teljesítménytábláján találhatók. Zsírfajták standard motoroknál (IP55) UNIREX N3 - ESSO gyártmány. Megjegyzés A különböző zsírfajták keverése nem megengedett. Hosszabb tárolás esetén a csapágyban lévő zsír használati időtartama lecsökken. 12 hónapnál hosszabb raktározás esetén ellenőrizze a zsír állapotát. Amennyiben az ellenőrzés a zsír olajvesztését vagy elszennyeződését állapítja meg, akkor az üzembe helyezés előtt haladéktalanul végezze el az utánkenést. A tartós kenésű csapágyazást lásd a Csapágyazás (Oldal 34) fejezetben. Eljárás A gördülőcsapágyak utánkenéséhez a következőképpen járjon el: 1. Tisztítsa meg a zsírzógombot a DE és NDE oldalon. 2. Préselje be az előírt zsírt és zsírmennyiséget (a táblán szereplő adatoknak megfelelően). Vegye figyelembe a teljesítmény- és kenési táblán található adatokat! Az utánkenés járó gép mellett (max perc-1) kell, hogy történjen. A csapágy hőmérséklete először szemlátomást növekedhet és a fölösleges olaj kiszorítása után ismét visszaáll a normális értékre , 02/2015

35 9.2.2 Tisztítás Tisztítsa meg a kenőcsatornákat és a fáradtzsír tereket Az elhasználódott zsír mindig a csapágyon kívül, a külső csapágyfedél fáradtzsírgyűjtőjében gyűlik össze. Csapágycsere esetén távolítsa el a fáradt zsírt. Megjegyzés A kenőcsatornában lévő zsír cseréjéhez a csapágybetétek szétszerelése szükséges. A hűtőlevegő útjának tisztítása A környezeti levegő által átjárt hűtőlevegő utakat rendszeresen tisztítsa meg. Megjegyzés A tisztítási intervallumok a helyi szennyezettség fokától függenek. FIGYELMEZTETÉS A gép sérülése Anyagi károk keletkezhetnek, ha a sűrített levegőt a tengelykilépés vagy a gépnyílások felé irányítja. Kerülje el a sűrített levegőnek a gép tengelytömítő gyűrűire vagy réstömítéseire való közvetlen hatását. Textil ventilátorburkolattal rendelkező gépek tisztítása Textil ventilátorburkolattal rendelkező gépek esetén a hűtőlevegő akadálytalan áramlásának biztosítása érdekében rendszeresen távolítsa el a bolyhokat, szövetmaradványokat és a hasonló szennyeződéseket, főleg a ventilátorburkolat és a gépház hűtőbordái közötti szellőzőnyílásból. 9.3 Javítás Javítási utasítások Szakképzett személyzet A készülék vagy a gép üzembe helyezését és üzemeltetését csak szakképzett személyzet végezheti. A jelen kézikönyv biztonsági utasításainak értelmében szakképzett személyzetnek számítanak azok a személyek, akik jogosultak üzembehelyezni, földelni és megjelölni készülékeket, rendszereket és áramköröket a biztonsági műszaki standardok betartásával , 02/

36 Biztonsági utasítások FIGYELMEZTETÉS Magas feszültségek A villamos gépek feszültségvezető részekkel rendelkeznek. A megfelelő burkolatok eltávolításával, a gépek szakszerűtlen alkalmazásával, helytelen használatával vagy nem megfelelő karbantartásával, halál, súlyos testi sérülés vagy anyagi károk keletkezhetnek. A munkálatok elkezdése előtt feszültségmentesítse a gépet és az aktív alkatrészek burkolatait csak utána nyissa fel. Megjegyzés Vegye figyelembe Az alkalmazás előkészítése c fejezetet Csapágyazás A 100-as gyártási méret fölötti gépeknél és a gyártási méretű speciális gépeknél (nagy teljesítménytáblával) az alkalmazott csapágyak jelölései általában a teljesítménytáblán találhatók. A gyártási méretű standard gépeknek lényegesen kisebb teljesítménytáblájuk van. Az ilyen gépeknél az alkalmazott csapágyak jelöléseit a katalógusban találja. Csapágy élettartam Hosszabb tárolás esetén a csapágyban lévő zsír használati időtartama lecsökken. Tartós kenésű csapágyaknál ez a csapágyélettartam csökkenését okozza. A csapágy vagy a zsír cseréje már 12 hónapos tárolási idő után ajánlott, 4 évnél hosszabb idő esetén cserélje ki a csapágyakat vagy a zsírt. Csapágycsere Javasolt csapágycsere határidő normál üzemviszonyok mellett: Táblázat 9-1 Csapágycsere határidő Környezeti hőmérséklet Üzemmód Csapágycsere határidő 40 C vízszintes h tengelykapcsolós üzem 40 C axiális- és radiális erőkkel h , 02/2015

37 Megjegyzés Különleges üzemi feltételek Az üzemórák száma, pl. a gép függőleges felállítása, nagy vibrációk és lökések általi terhelések, gyakori tartaléküzem, magasabb környezeti hőmérséklet, magasabb fordulatszámok stb. esetén lecsökken. Ne használja fel újra a lehúzott csapágyakat. Távolítsa el a meglévő, szennyezett régi zsírt a csapágypajzsból. Cserélje ki a régi zsírt új zsírral. Csapágycsere esetén cserélje ki a tengelytömítéseket. Kissé kenje meg a tömítő ajkak érintkező felületeit! Ventilátor burkolat, védőtető, forgójeladó szétszerelése Műanyag ventilátor burkolat Gyártmány méret BG80 BG160 Emelje ki óvatosan egymás után a burkolat pattintónyílásait a pattintópeckekből. A kart ne helyezze közvetlenül a gerinc alá, különben a gerinc eltörhet. Ne sértse meg a pattintós mechanikát. Sérülés esetén kérjen új alkatrészeket , 02/
