1 Termékkatalógus NTO-MSZK ntos n 2016 Rögzítő elemek Maszkoló elemek Festő tartozékok

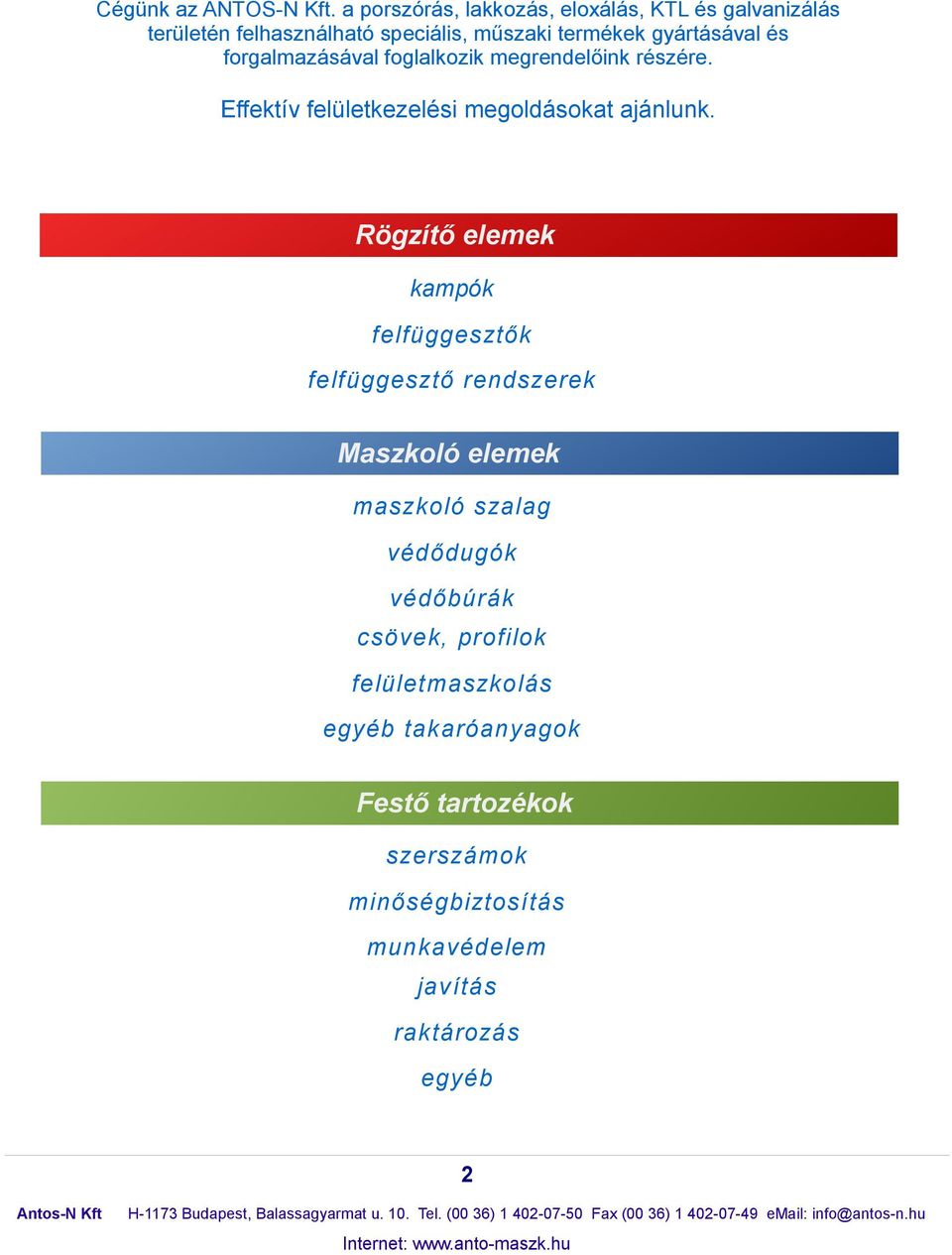

2 Cégünk az NTOS-N Kft. a porszórás, lakkozás, eloxálás, KT és galvanizálás területén felhasználható speciális, műszaki termékek gyártásával és forgalmazásával foglalkozik megrendelőink részére. Effektív felületkezelési megoldásokat ajánlunk. Rögzítő elemek kampók felfüggesztők felfüggesztő rendszerek Maszkoló elemek maszkoló szalag védődugók védőbúrák csövek, profilok felületmaszkolás egyéb takaróanyagok Festő tartozékok szerszámok minőségbiztosítás munkavédelem javítás raktározás egyéb 2

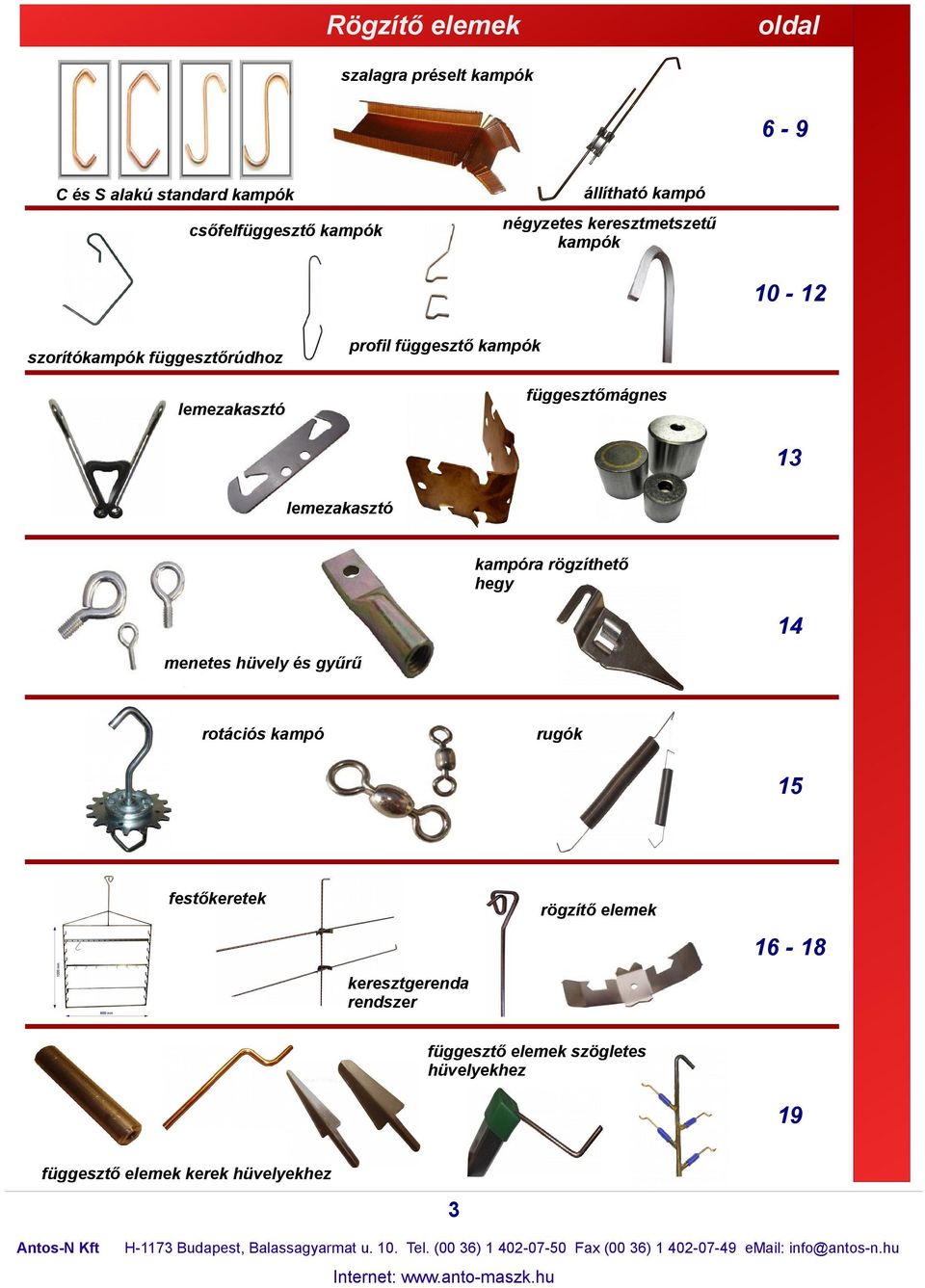

3 Rögzítő elemek oldal szalagra préselt kampók 6-9 állítható kampó C és S alakú standard kampók négyzetes keresztmetszetű kampók csőfelfüggesztő kampók profil függesztő kampók szorítókampók függesztőrúdhoz függesztőmágnes lemezakasztó 13 lemezakasztó kampóra rögzíthető hegy 14 menetes hüvely és gyűrű rotációs kampó rugók 15 festőkeretek rögzítő elemek keresztgerenda rendszer függesztő elemek szögletes hüvelyekhez 19 függesztő elemek kerek hüvelyekhez 3

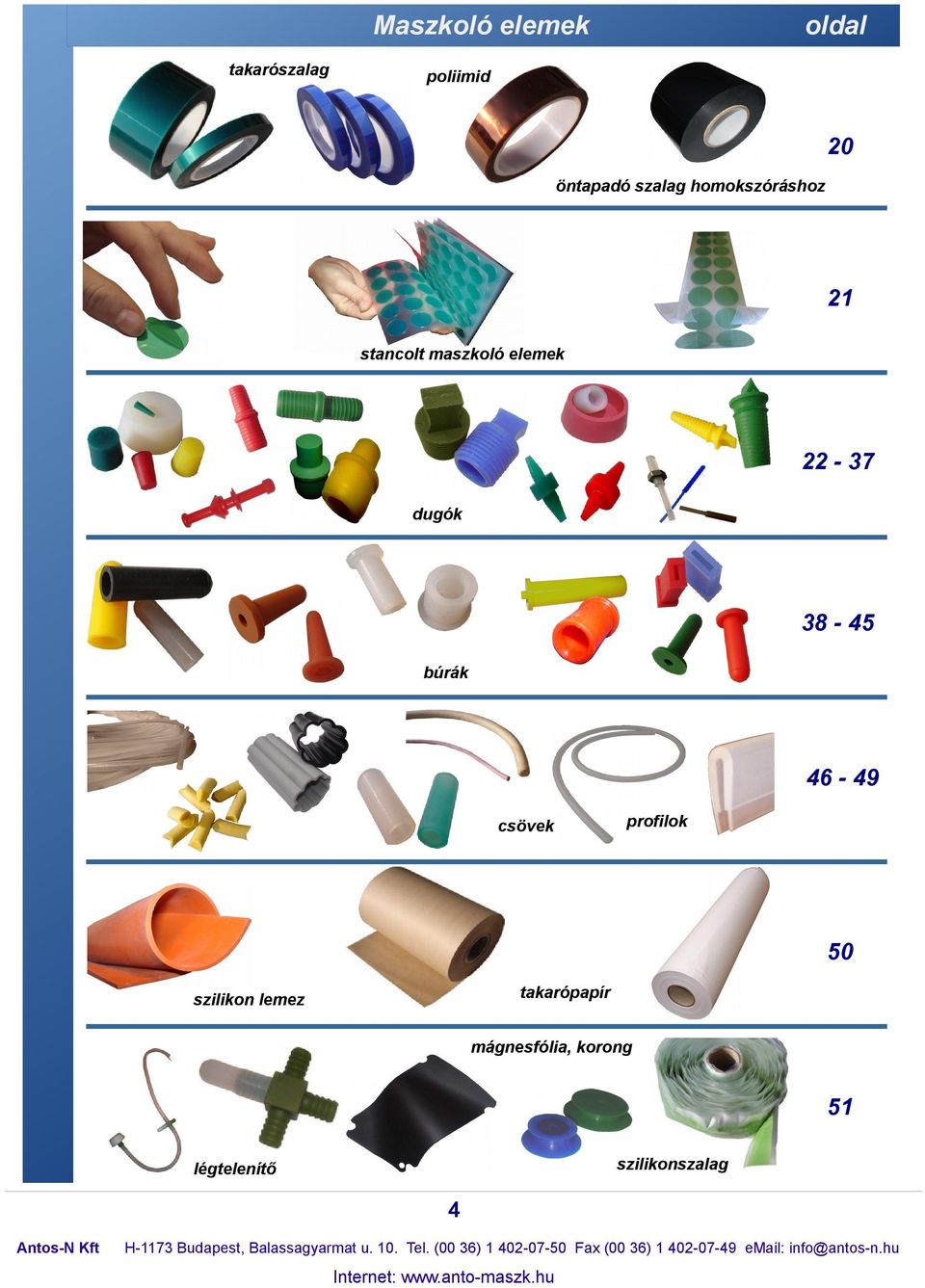

4 Maszkoló elemek takarószalag oldal poliimid 20 öntapadó szalag homokszóráshoz 21 stancolt maszkoló elemek dugók búrák csövek profilok 50 takarópapír szilikon lemez mágnesfólia, korong 51 szilikonszalag légtelenítő 4

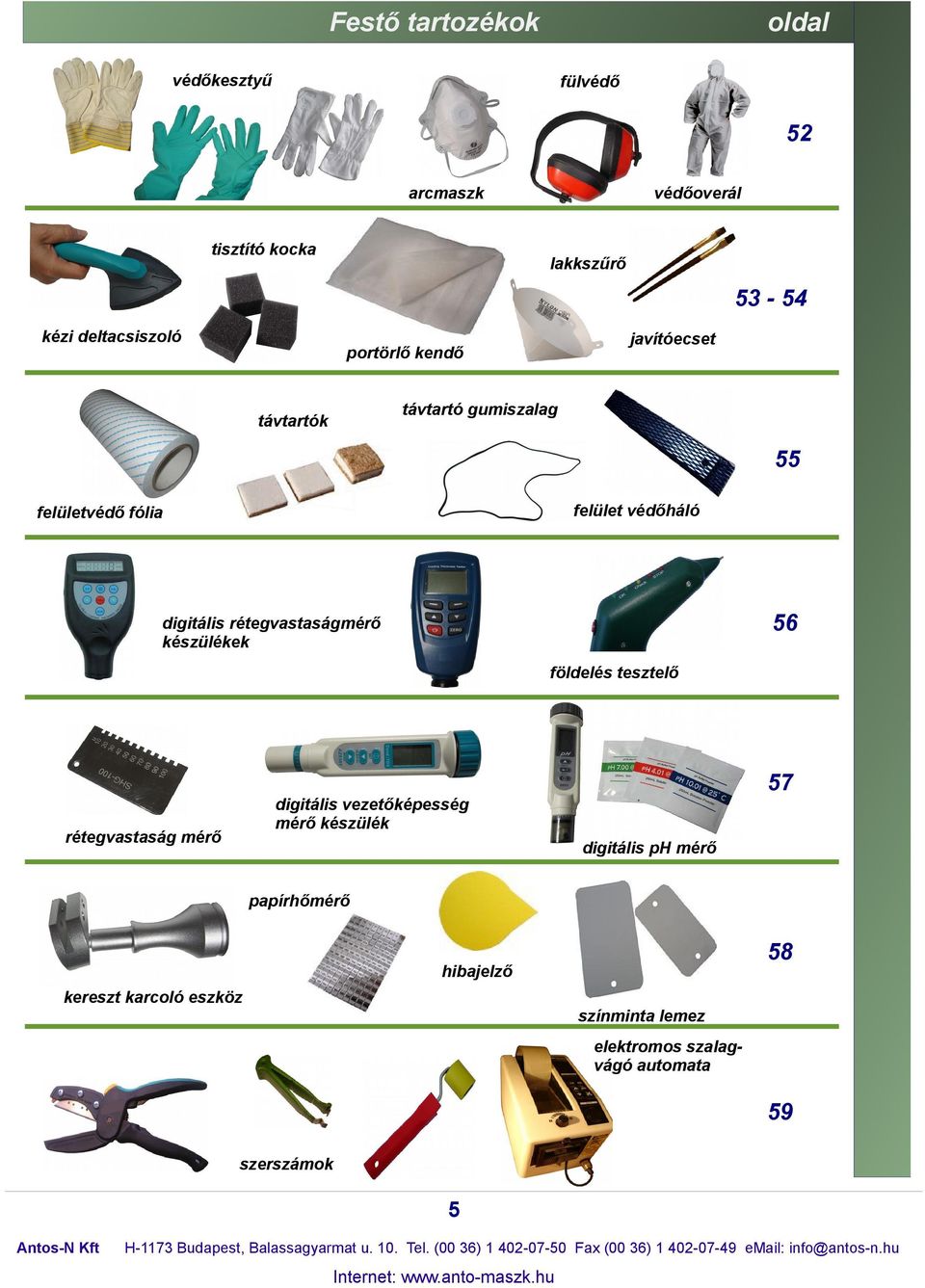

5 Festő tartozékok oldal védőkesztyű fülvédő 52 arcmaszk tisztító kocka védőoverál lakkszűrő kézi deltacsiszoló javítóecset portörlő kendő távtartó gumiszalag távtartók 55 felület védőháló felületvédő fólia 56 digitális rétegvastaságmérő készülékek földelés tesztelő 57 digitális vezetőképesség mérő készülék rétegvastaság mérő digitális ph mérő papírhőmérő 58 hibajelző kereszt karcoló eszköz színminta lemez elektromos szalagvágó automata 59 szerszámok 5

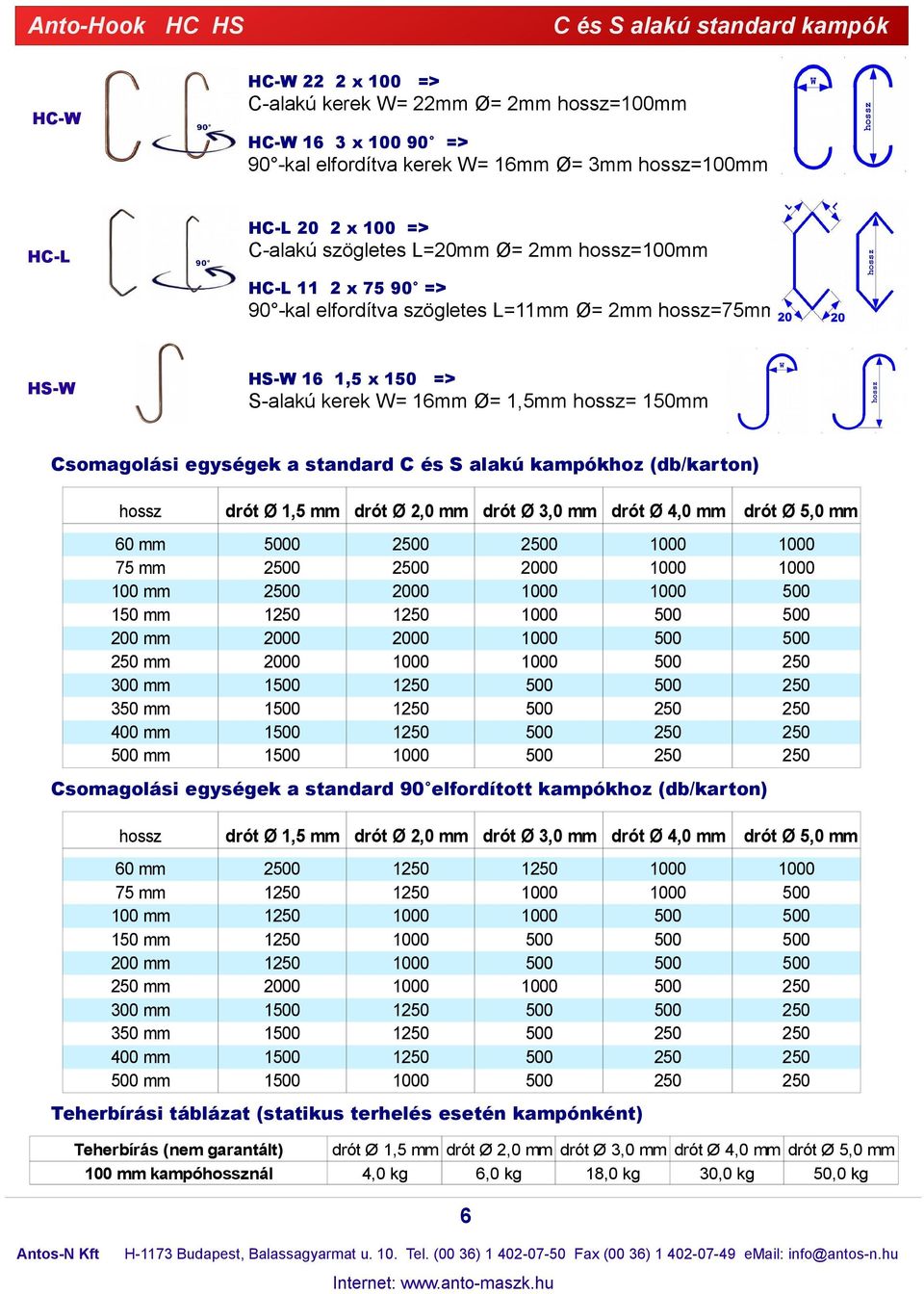

6 nto-hook HC HS C és S alakú standard kampók HC-W 22 2 x 100 => C-alakú kerek W= 22mm Ø= 2mm hossz=100mm HC-W HC-W 16 3 x => 90 -kal elfordítva kerek W= 16mm Ø= 3mm hossz=100mm HC x 100 => C-alakú szögletes =20mm Ø= 2mm hossz=100mm HC- HC x => 90 -kal elfordítva szögletes =11mm Ø= 2mm hossz=75mm HS-W 16 1,5 x 150 HS-W => S-alakú kerek W= 16mm Ø= 1,5mm hossz= 150mm Csomagolási egységek a standard C és S alakú kampókhoz (db/karton) hossz 60 mm 75 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm mm drót Ø 1,5 mm drót Ø 2,0 mm drót Ø 3,0 mm drót Ø 4,0 mm drót Ø 5,0 mm Csomagolási egységek a standard 90 elfordított kampókhoz (db/karton) hossz 60 mm 75 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm mm drót Ø 1,5 mm drót Ø 2,0 mm drót Ø 3,0 mm drót Ø 4,0 mm drót Ø 5,0 mm Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) 100 mm kampóhossznál drót Ø 1,5 mm drót Ø 2,0 mm drót Ø 3,0 mm drót Ø 4,0 mm drót Ø 5,0 mm 4,0 kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 6

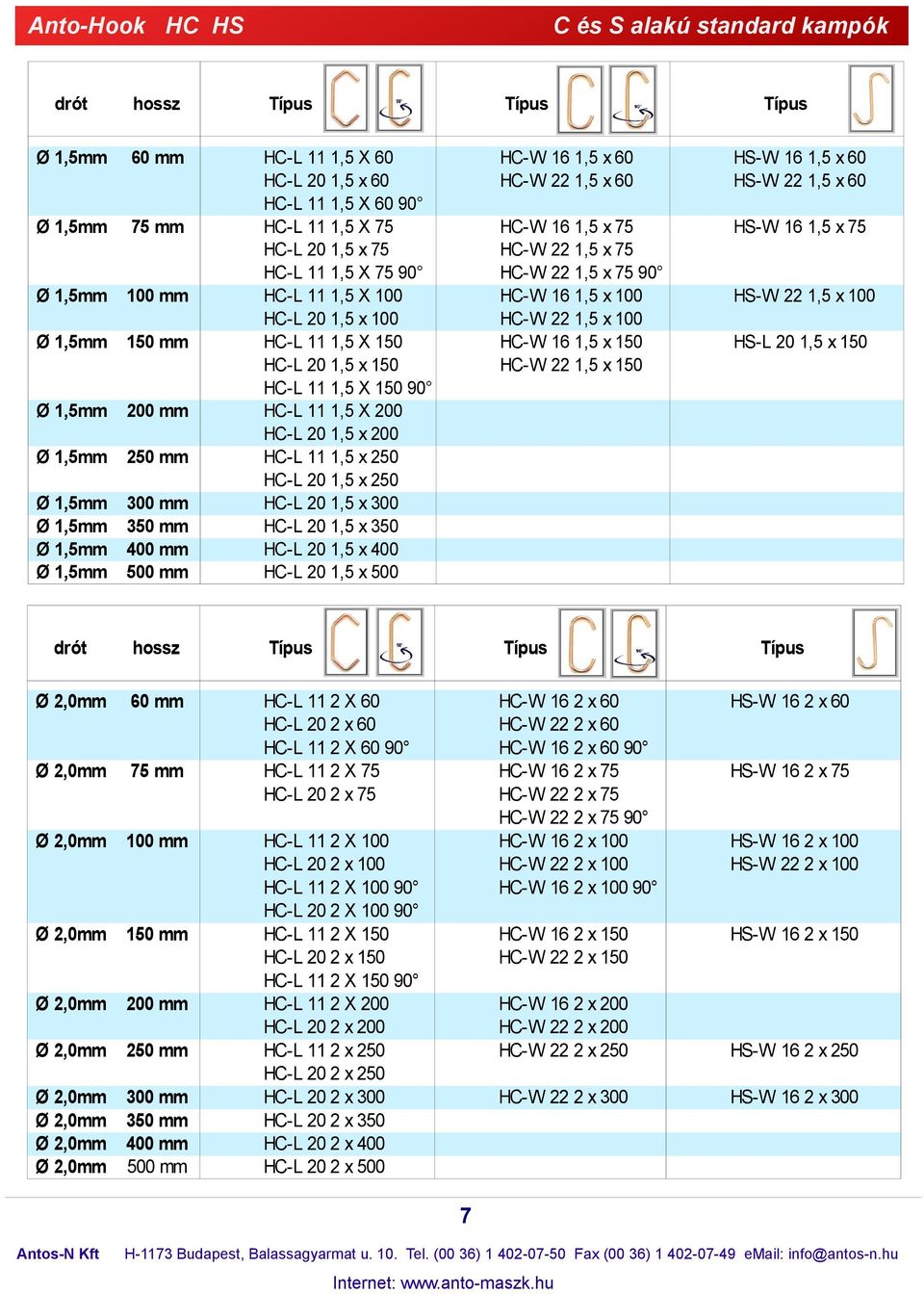

7 nto-hook HC HS C és S alakú standard kampók drót hossz Ø 1,5mm 60 mm HC-W 16 1,5 x 60 HC-W 22 1,5 x 60 HS-W 16 1,5 x 60 HS-W 22 1,5 x 60 Ø 1,5mm 75 mm 100 mm Ø 1,5mm 150 mm HC-W 16 1,5 x 75 HC-W 22 1,5 x 75 HC-W 22 1,5 x HC-W 16 1,5 x 100 HC-W 22 1,5 x 100 HC-W 16 1,5 x 150 HC-W 22 1,5 x 150 HS-W 16 1,5 x 75 Ø 1,5mm Ø 1,5mm 200 mm Ø 1,5mm 250 mm Ø 1,5mm Ø 1,5mm Ø 1,5mm Ø 1,5mm 300 mm 350 mm 400 mm mm HC- 11 1,5 X 60 HC- 20 1,5 x 60 HC- 11 1,5 X HC- 11 1,5 X 75 HC- 20 1,5 x 75 HC- 11 1,5 X HC- 11 1,5 X 100 HC- 20 1,5 x 100 HC- 11 1,5 X 150 HC- 20 1,5 x 150 HC- 11 1,5 X HC- 11 1,5 X 200 HC- 20 1,5 x 200 HC- 11 1,5 x 250 HC- 20 1,5 x 250 HC- 20 1,5 x 300 HC- 20 1,5 x 350 HC- 20 1,5 x 400 HC- 20 1,5 x drót hossz Ø 2,0mm 60 mm 75 mm Ø 2,0mm 100 mm HC-W 16 2 x 60 HC-W 22 2 x 60 HC-W 16 2 x HC-W 16 2 x 75 HC-W 22 2 x 75 HC-W 22 2 x HC-W 16 2 x 100 HC-W 22 2 x 100 HC-W 16 2 x HS-W 16 2 x 60 Ø 2,0mm HC X 60 HC x 60 HC X HC X 75 HC x 75 Ø 2,0mm 150 mm HC-W 16 2 x 150 HC-W 22 2 x 150 HS-W 16 2 x 150 Ø 2,0mm 200 mm Ø 2,0mm 250 mm Ø 2,0mm Ø 2,0mm Ø 2,0mm Ø 2,0mm 300 mm 350 mm 400 mm mm HC X 100 HC x 100 HC X HC X HC X 150 HC x 150 HC X HC X 200 HC x 200 HC x 250 HC x 250 HC x 300 HC x 350 HC x 400 HC x HS-W 22 1,5 x 100 HS- 20 1,5 x 150 HS-W 16 2 x 75 HS-W 16 2 x 100 HS-W 22 2 x 100 HC-W 16 2 x 200 HC-W 22 2 x 200 HC-W 22 2 x 250 HS-W 16 2 x 250 HC-W 22 2 x 300 HS-W 16 2 x 300 7

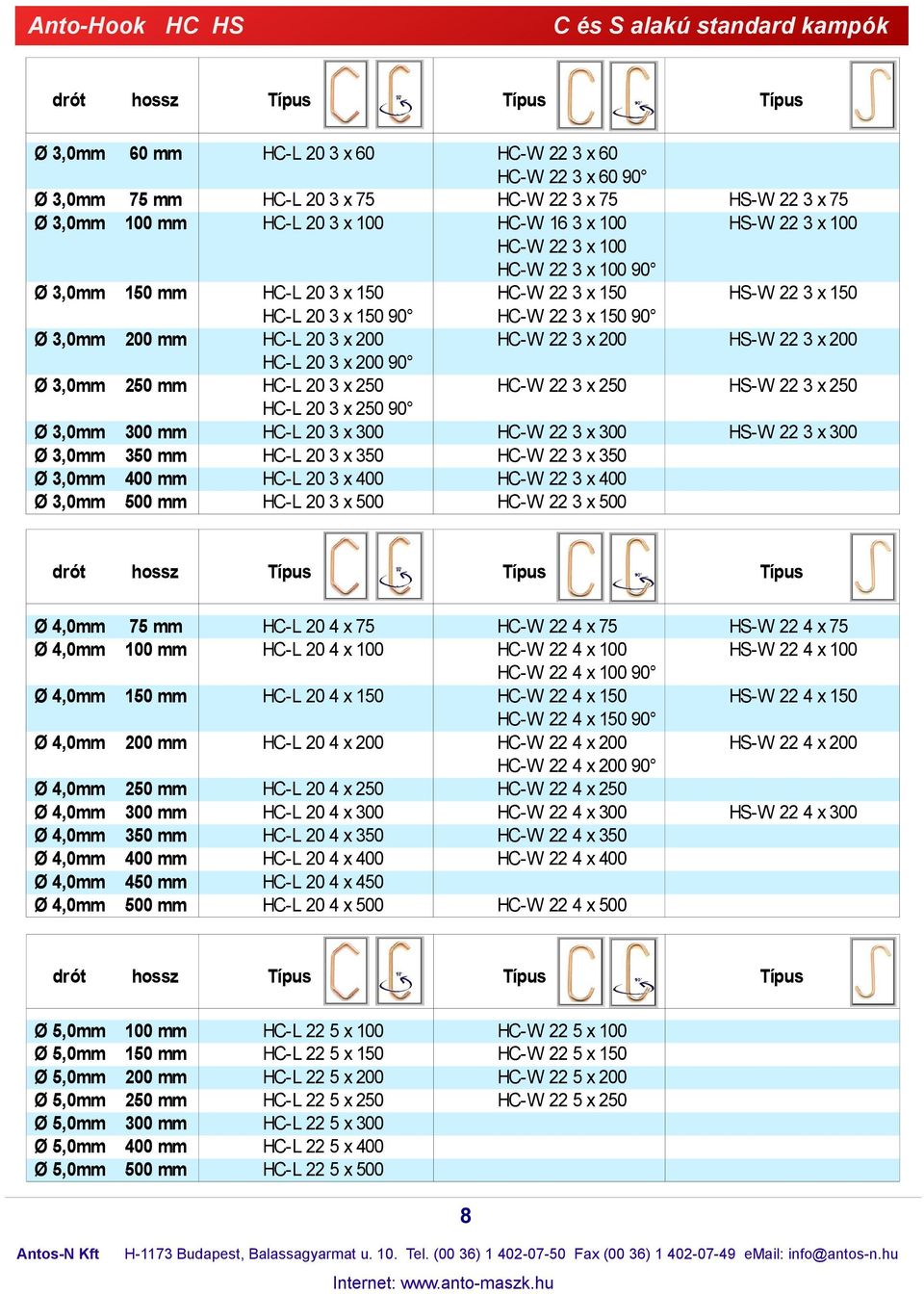

8 nto-hook HC HS C és S alakú standard kampók drót hossz Ø 3,0mm 60 mm HC x 60 Ø 3,0mm Ø 3,0mm 75 mm 100 mm HC x 75 HC x 100 Ø 3,0mm 150 mm Ø 3,0mm 200 mm Ø 3,0mm 250 mm Ø 3,0mm Ø 3,0mm Ø 3,0mm Ø 3,0mm 300 mm 350 mm 400 mm mm HC x 150 HC x HC x 200 HC x HC x 250 HC x HC x 300 HC x 350 HC x 400 HC x HC-W 22 3 x 60 HC-W 22 3 x HC-W 22 3 x 75 HC-W 16 3 x 100 HC-W 22 3 x 100 HC-W 22 3 x HC-W 22 3 x 150 HC-W 22 3 x HC-W 22 3 x 200 drót hossz Ø 4,0mm Ø 4,0mm HS-W 22 3 x 75 HS-W 22 3 x 100 HS-W 22 3 x 150 HS-W 22 3 x 200 HC-W 22 3 x 250 HS-W 22 3 x 250 HC-W 22 3 x 300 HC-W 22 3 x 350 HC-W 22 3 x 400 HC-W 22 3 x HS-W 22 3 x mm 100 mm HC x 75 HC x 100 Ø 4,0mm 150 mm HC x 150 Ø 4,0mm 200 mm HC x 200 Ø 4,0mm Ø 4,0mm Ø 4,0mm Ø 4,0mm Ø 4,0mm Ø 4,0mm 250 mm 300 mm 350 mm 400 mm 450 mm mm HC x 250 HC x 300 HC x 350 HC x 400 HC x 450 HC x HC-W 22 4 x 75 HC-W 22 4 x 100 HC-W 22 4 x HC-W 22 4 x 150 HC-W 22 4 x HC-W 22 4 x 200 HC-W 22 4 x HC-W 22 4 x 250 HC-W 22 4 x 300 HC-W 22 4 x 350 HC-W 22 4 x 400 drót hossz Ø 5,0mm Ø 5,0mm Ø 5,0mm Ø 5,0mm Ø 5,0mm Ø 5,0mm Ø 5,0mm 100 mm 150 mm 200 mm 250 mm 300 mm 400 mm mm HS-W 22 4 x 75 HS-W 22 4 x 100 HS-W 22 4 x 150 HS-W 22 4 x 200 HS-W 22 4 x 300 HC-W 22 4 x HC x 100 HC x 150 HC x 200 HC x 250 HC x 300 HC x 400 HC x HC-W 22 5 x 100 HC-W 22 5 x 150 HC-W 22 5 x 200 HC-W 22 5 x 250 8

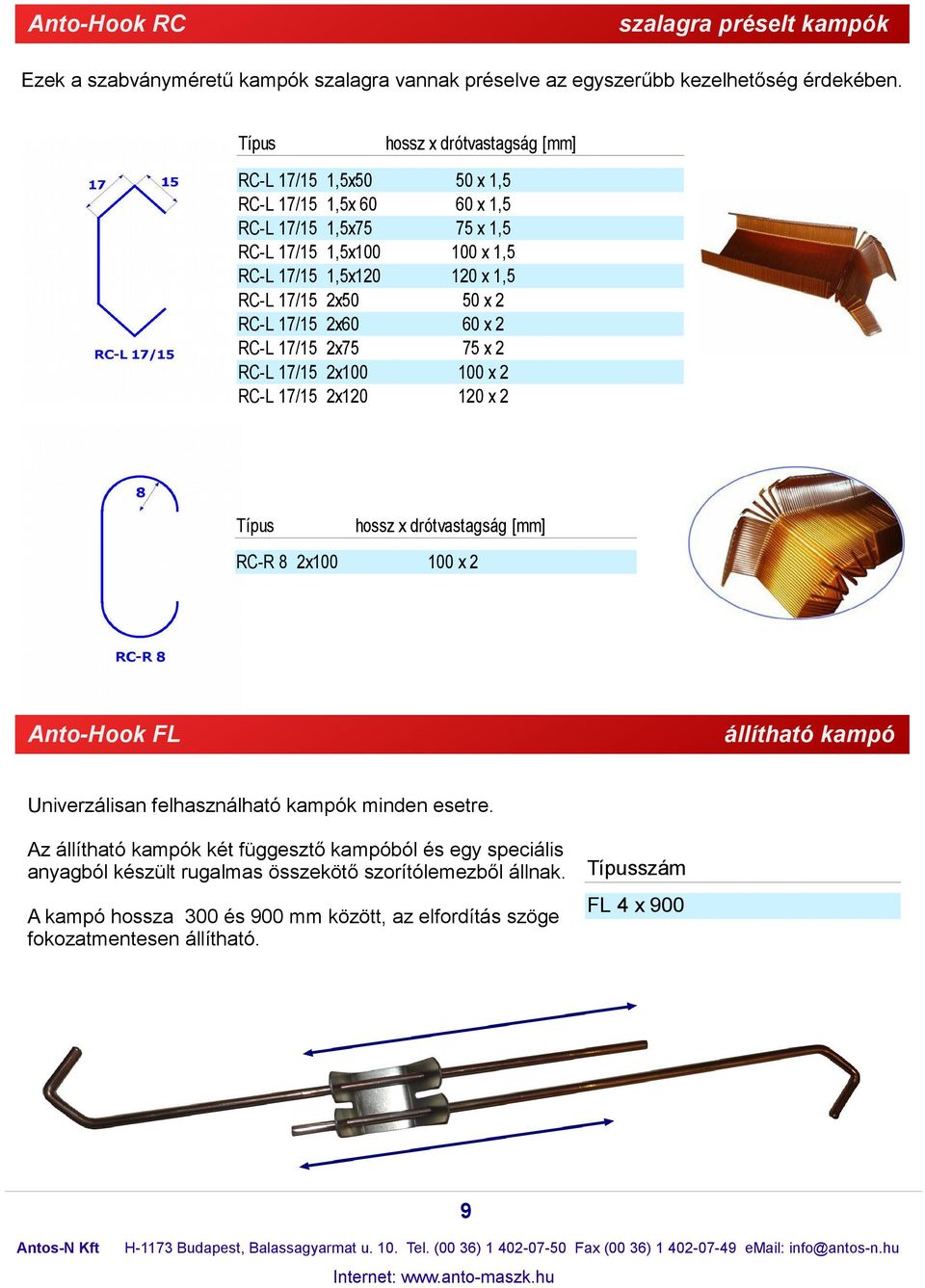

9 nto-hook RC szalagra préselt kampók Ezek a szabványméretű kampók szalagra vannak préselve az egyszerűbb kezelhetőség érdekében. RC- 17/15 RC- 17/15 RC- 17/15 RC- 17/15 RC- 17/15 RC- 17/15 RC- 17/15 RC- 17/15 RC- 17/15 RC- 17/15 hossz x drótvastagság 1,5x50 1,5x 60 1,5x75 1,5x100 1,5x120 2x50 2x60 2x75 2x100 2x x 1,5 60 x 1,5 75 x 1,5 100 x 1,5 120 x 1,5 50 x 2 60 x 2 75 x x x 2 hossz x drótvastagság RC-R 8 2x x 2 nto-hook F állítható kampó Univerzálisan felhasználható kampók minden esetre. z állítható kampók két függesztő kampóból és egy speciális anyagból készült rugalmas összekötő szorítólemezből állnak. kampó hossza 300 és 900 mm között, az elfordítás szöge fokozatmentesen állítható. F 4 x 900 9

10 nto-hook HN négyzetes keresztmetszetű kampók Négyzetes keresztmetszetű kampók 3 x 3 mm-től 6 x 6 mm huzalvastagságig. kampók a négyzetes keresztmetszet élén vannak meghajlítva. C és S formátum mellett a 90 -ban elfordított kivitel is szállítható. C-alakú szögletes hossz drót 3 x 3 drót 4 x 4 drót 5 x 5 C-alakú kerek drót 6 x 6 60 mm 75 mm 100 mm 150 mm 200 mm 250 mm S-alakú szögletes S-alakú kerek Példa a megrendeléshez C-alakú kerek W= 22mm drót= 3mm x 3mm hossz= 60 mm => HN-W 22 3 x kal elfordítva => HN-W 22 3 x S-alakú szögletes =20mm drót= 4mm x 4mm hossz= 75 mm => HN x nto-hook HZ rugóacél szorítókampók keresztrúdhoz z 1,0-1,2 mm átmérőjű rugóacélból készült akasztókampók keresztrúdhoz. HZ HZ 6 1 x 45 HZ 8 1 x 45 HZ dupla HZ 6 1 x 45 dupla HZ 8 1 x 45 dupla megnevezés hossz x drótvastagság db/karton 6,0 mm keresztrúdhoz 8,0 mm keresztrúdhoz 45 x 1,0 45 x 1,0 2 2 megnevezés hossz x drótvastagság db/karton 6,0 mm keresztrúdhoz 8,0 mm keresztrúdhoz 45 x 1,2 45 x 1,2 2 2 hossz x drótvastagság R-E6 R-E8 795 x 6,0 795 x 8,0 keresztrudak R-E6, R-E8 10

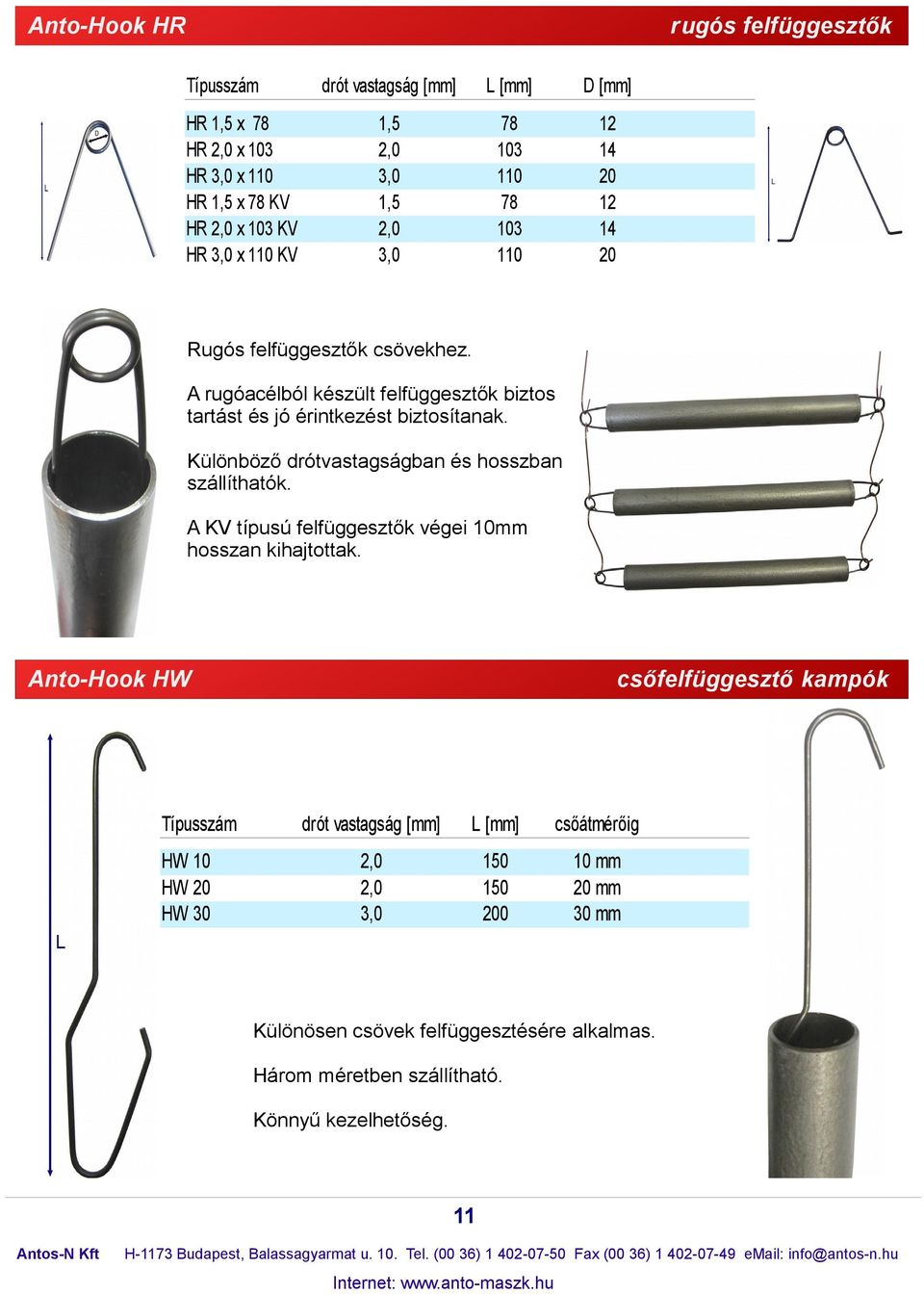

11 nto-hook HR rugós felfüggesztők HR 1,5 x 78 HR 2,0 x 103 HR 3,0 x 110 HR 1,5 x 78 KV HR 2,0 x 103 KV HR 3,0 x 110 KV drót vastagság D 1,5 2,0 3,0 1,5 2,0 3, Rugós felfüggesztők csövekhez. rugóacélból készült felfüggesztők biztos tartást és jó érintkezést biztosítanak. Különböző drótvastagságban és hosszban szállíthatók. KV típusú felfüggesztők végei 10mm hosszan kihajtottak. nto-hook HW HW 10 HW 20 HW 30 csőfelfüggesztő kampók drót vastagság csőátmérőig 2,0 2,0 3, mm 20 mm 30 mm Különösen csövek felfüggesztésére alkalmas. Három méretben szállítható. Könnyű kezelhetőség. 11

12 nto-hook HP profil függesztő kampók felső beakasztó kampó a vége 90 -al elfordítva drót vastagság Megjegyzés HP 250 x 8 HP 50 x 5 HP 50 x 8 8,0 mm 5,0 mm 8,0 mm felső kampó C kampó C kampó csövek és üreges profilok felfüggesztésére alig látható felfüggesztési nyomok csövek egyszerűen felakaszthatók egymás alá C kampó a profilok egymás alá való felakasztására 5 vagy 8 mm-es drótból nto-hook K szorító kampók Különleges formájú elemek felakasztására szolgál. Nagyon kis felületű kontaktpontok. K 200 K 300 nto-hook HF drótvastagság hossz max. súly 2,0 mm 3,0 mm 60 mm 120 mm 2,3 kg 4,5 kg rugóacél szorítókampók barázdált rúdhoz z 1 mm átmérőjű rugóacélból készült akasztókampók különböző hosszúságban szállíthatók. HF 1 x 30 HF 1 x 50 HF 1 x 60 HF 1 x 75 hossz x drótvastagság Szorítókampó 30x1,0 mm Szorítókampó 50x1,0 mm Szorítókampó 60x1,0 mm Szorítókampó 75x1,0 mm 12

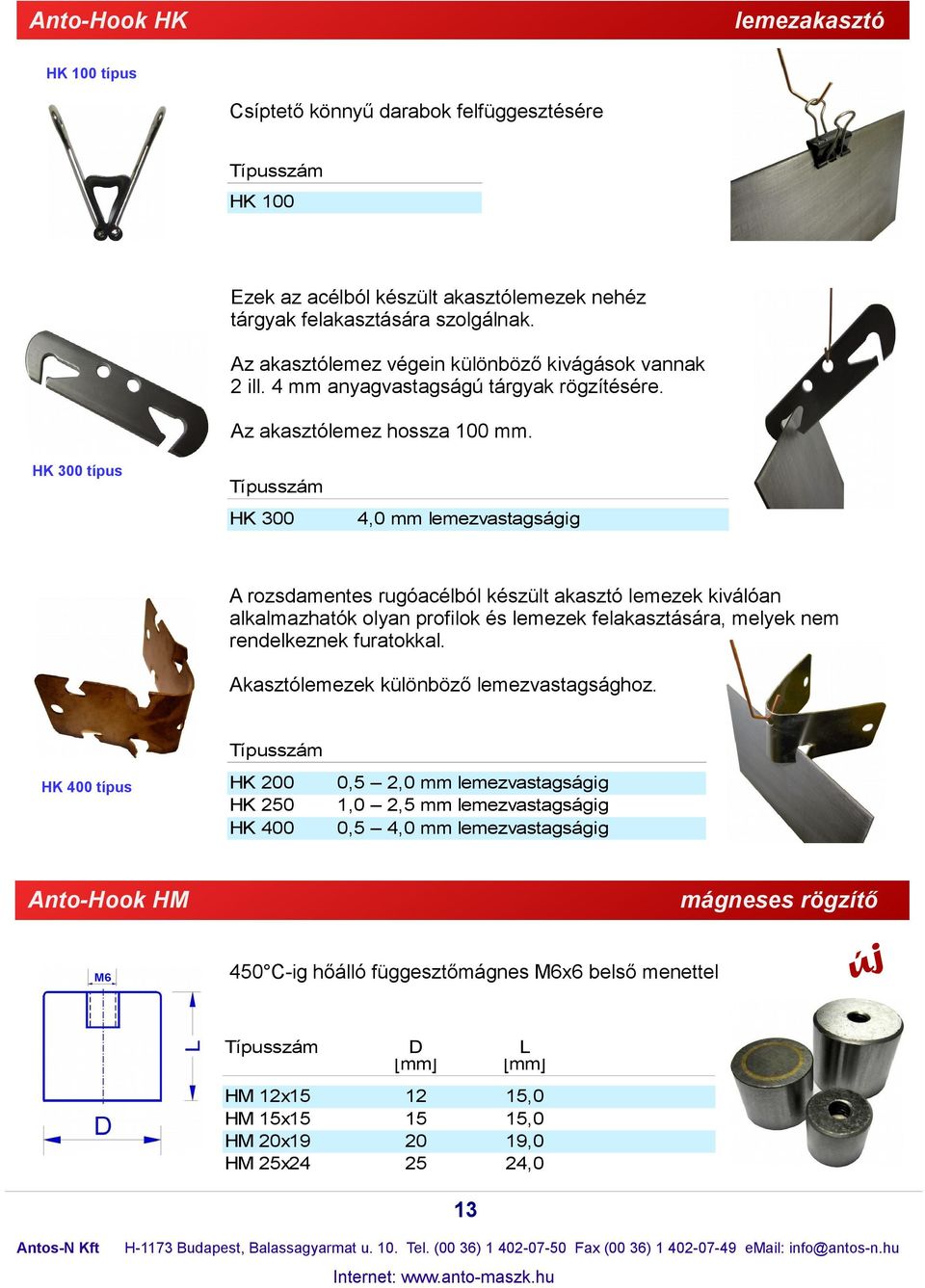

13 nto-hook HK lemezakasztó HK 100 típus Csíptető könnyű darabok felfüggesztésére HK 100 Ezek az acélból készült akasztólemezek nehéz tárgyak felakasztására szolgálnak. z akasztólemez végein különböző kivágások vannak 2 ill. 4 mm anyagvastagságú tárgyak rögzítésére. z akasztólemez hossza 100 mm. HK 300 típus HK 300 4,0 mm lemezvastagságig rozsdamentes rugóacélból készült akasztó lemezek kiválóan alkalmazhatók olyan profilok és lemezek felakasztására, melyek nem rendelkeznek furatokkal. kasztólemezek különböző lemezvastagsághoz. HK 400 típus HK 200 HK 250 HK 400 0,5 2,0 mm lemezvastagságig 1,0 2,5 mm lemezvastagságig 0,5 4,0 mm lemezvastagságig nto-hook HM mágneses rögzítő 450 C-ig hőálló függesztőmágnes M6x6 belső menettel D HM 12x15 HM 15x15 HM 20x19 HM 25x ,0 15,0 19,0 24,0 13

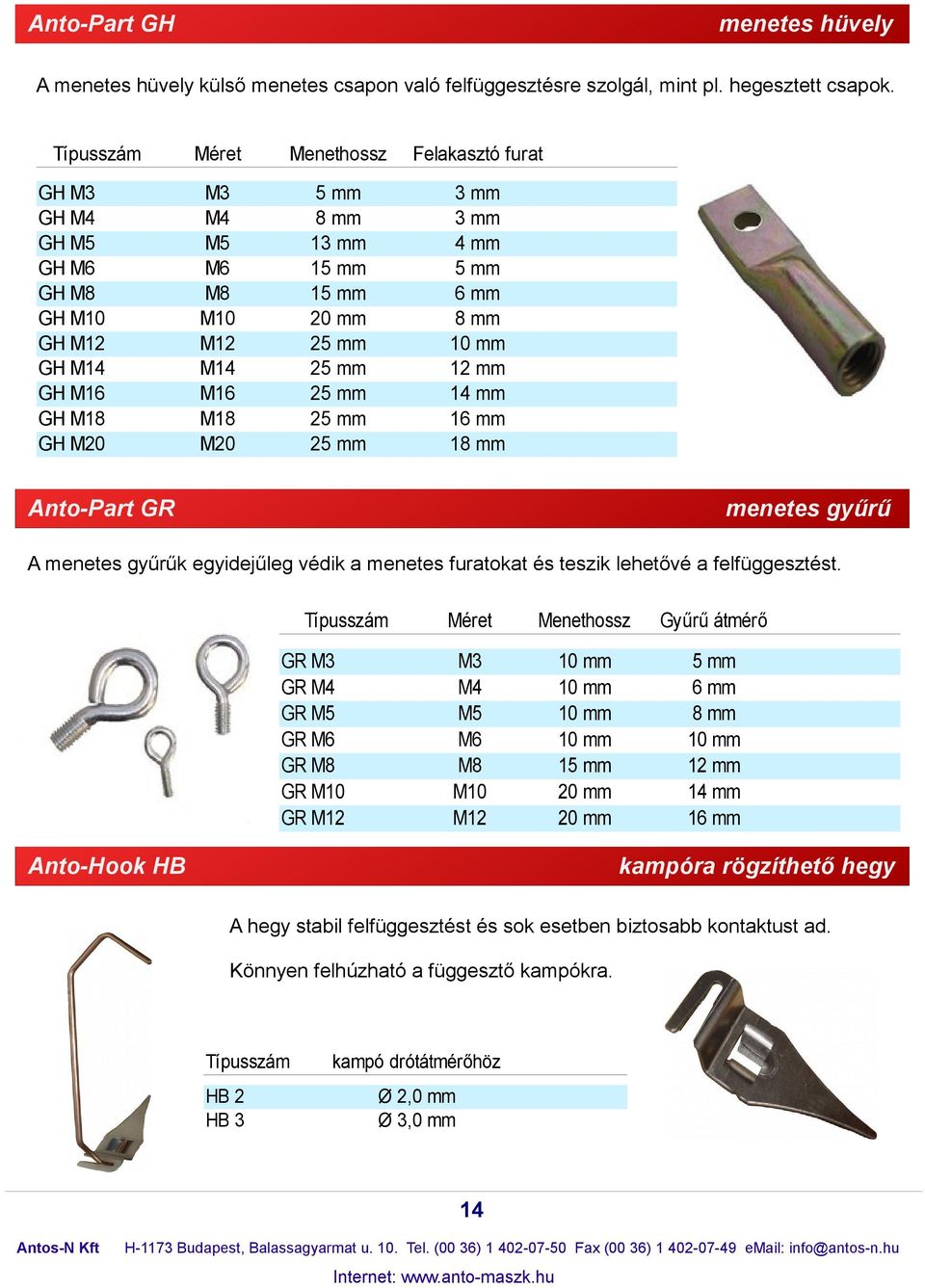

14 nto-part GH menetes hüvely menetes hüvely külső menetes csapon való felfüggesztésre szolgál, mint pl. hegesztett csapok. GH M3 GH M4 GH M5 GH M6 GH M8 GH M10 GH M12 GH M14 GH M16 GH M18 GH M20 Méret Menethossz Felakasztó furat M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 5 mm 8 mm 13 mm 15 mm 15 mm 20 mm 25 mm 25 mm 25 mm 25 mm 25 mm 3 mm 3 mm 4 mm 5 mm 6 mm 8 mm 10 mm 12 mm 14 mm 16 mm 18 mm nto-part GR menetes gyűrű menetes gyűrűk egyidejűleg védik a menetes furatokat és teszik lehetővé a felfüggesztést. GR M3 GR M4 GR M5 GR M6 GR M8 GR M10 GR M12 Méret Menethossz Gyűrű átmérő M3 M4 M5 M6 M8 M10 M12 10 mm 10 mm 10 mm 10 mm 15 mm 20 mm 20 mm 5 mm 6 mm 8 mm 10 mm 12 mm 14 mm 16 mm nto-hook H kampóra rögzíthető hegy hegy stabil felfüggesztést és sok esetben biztosabb kontaktust ad. Könnyen felhúzható a függesztő kampókra. H 2 H 3 kampó drótátmérőhöz Ø 2,0 mm Ø 3,0 mm 14

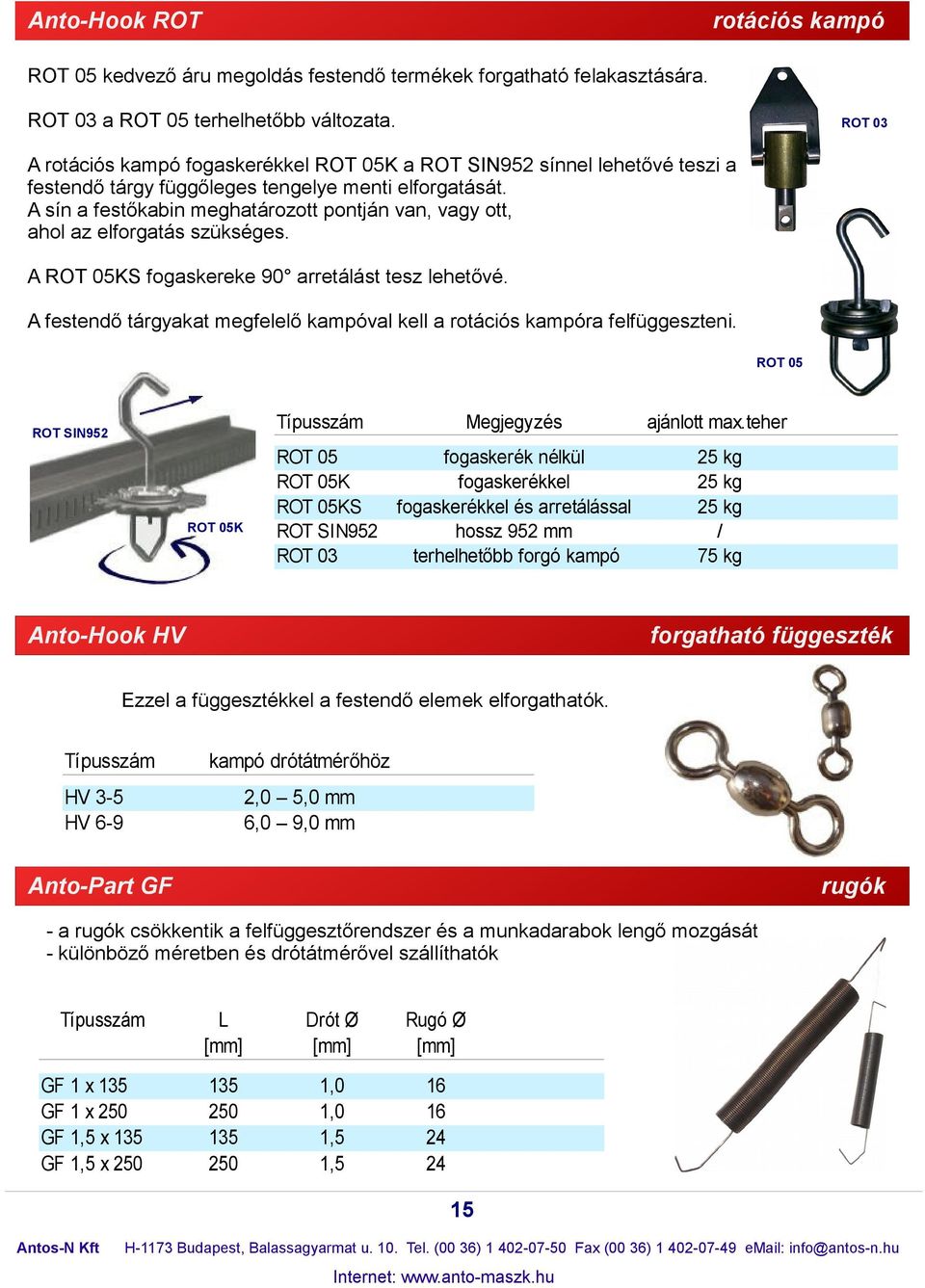

15 nto-hook ROT rotációs kampó ROT 05 kedvező áru megoldás festendő termékek forgatható felakasztására. ROT 03 a ROT 05 terhelhetőbb változata. ROT 03 rotációs kampó fogaskerékkel ROT 05K a ROT SIN952 sínnel lehetővé teszi a festendő tárgy függőleges tengelye menti elforgatását. sín a festőkabin meghatározott pontján van, vagy ott, ahol az elforgatás szükséges. ROT 05KS fogaskereke 90 arretálást tesz lehetővé. festendő tárgyakat megfelelő kampóval kell a rotációs kampóra felfüggeszteni. ROT 05 ROT SIN952 ROT 05K Megjegyzés ROT 05 fogaskerék nélkül ROT 05K fogaskerékkel ROT 05KS fogaskerékkel és arretálással ROT SIN952 hossz 952 mm ROT 03 terhelhetőbb forgó kampó nto-hook HV ajánlott max.teher 25 kg 25 kg 25 kg / 75 kg forgatható függeszték Ezzel a függesztékkel a festendő elemek elforgathatók. kampó drótátmérőhöz HV 3-5 HV 6-9 2,0 5,0 mm 6,0 9,0 mm nto-part GF rugók - a rugók csökkentik a felfüggesztőrendszer és a munkadarabok lengő mozgását - különböző méretben és drótátmérővel szállíthatók Drót Ø Rugó Ø GF 1 x 135 GF 1 x 250 GF 1,5 x 135 GF 1,5 x ,0 1,0 1,5 1,

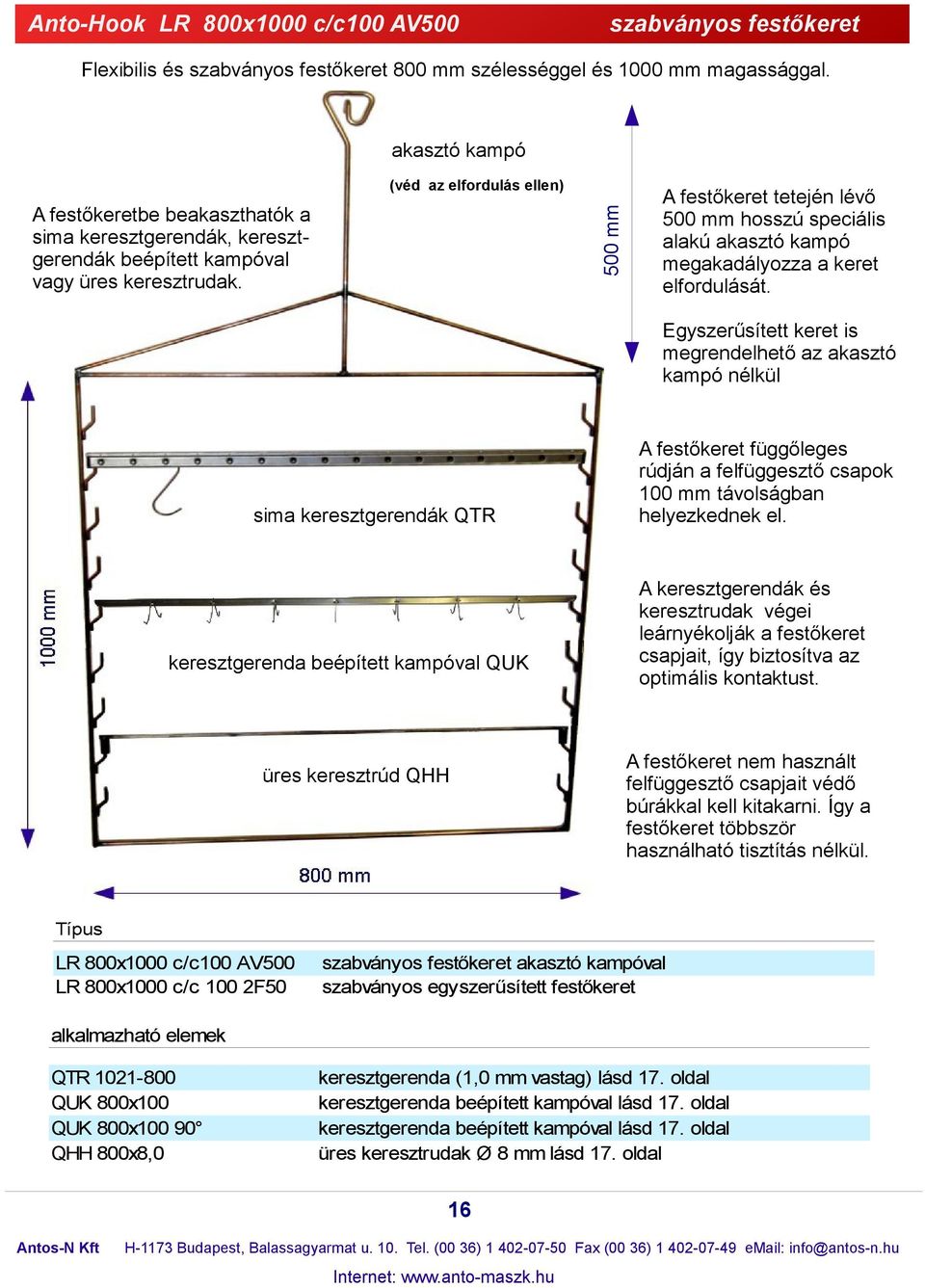

16 nto-hook R 800x1000 c/c100 V szabványos festőkeret Flexibilis és szabványos festőkeret 800 mm szélességgel és 1000 mm magassággal. akasztó kampó (véd az elfordulás ellen) mm festőkeretbe beakaszthatók a sima keresztgerendák, keresztgerendák beépített kampóval vagy üres keresztrudak. festőkeret tetején lévő mm hosszú speciális alakú akasztó kampó megakadályozza a keret elfordulását. Egyszerűsített keret is megrendelhető az akasztó kampó nélkül sima keresztgerendák QTR keresztgerenda beépített kampóval QUK üres keresztrúd QHH festőkeret függőleges rúdján a felfüggesztő csapok 100 mm távolságban helyezkednek el. keresztgerendák és keresztrudak végei leárnyékolják a festőkeret csapjait, így biztosítva az optimális kontaktust. festőkeret nem használt felfüggesztő csapjait védő búrákkal kell kitakarni. Így a festőkeret többször használható tisztítás nélkül. R 800x1000 c/c100 V R 800x1000 c/c 100 2F50 szabványos festőkeret akasztó kampóval szabványos egyszerűsített festőkeret alkalmazható elemek QTR QUK 800x100 QUK 800x QHH 800x8,0 keresztgerenda (1,0 mm vastag) lásd 17. oldal keresztgerenda beépített kampóval lásd 17. oldal keresztgerenda beépített kampóval lásd 17. oldal üres keresztrudak Ø 8 mm lásd 17. oldal 16

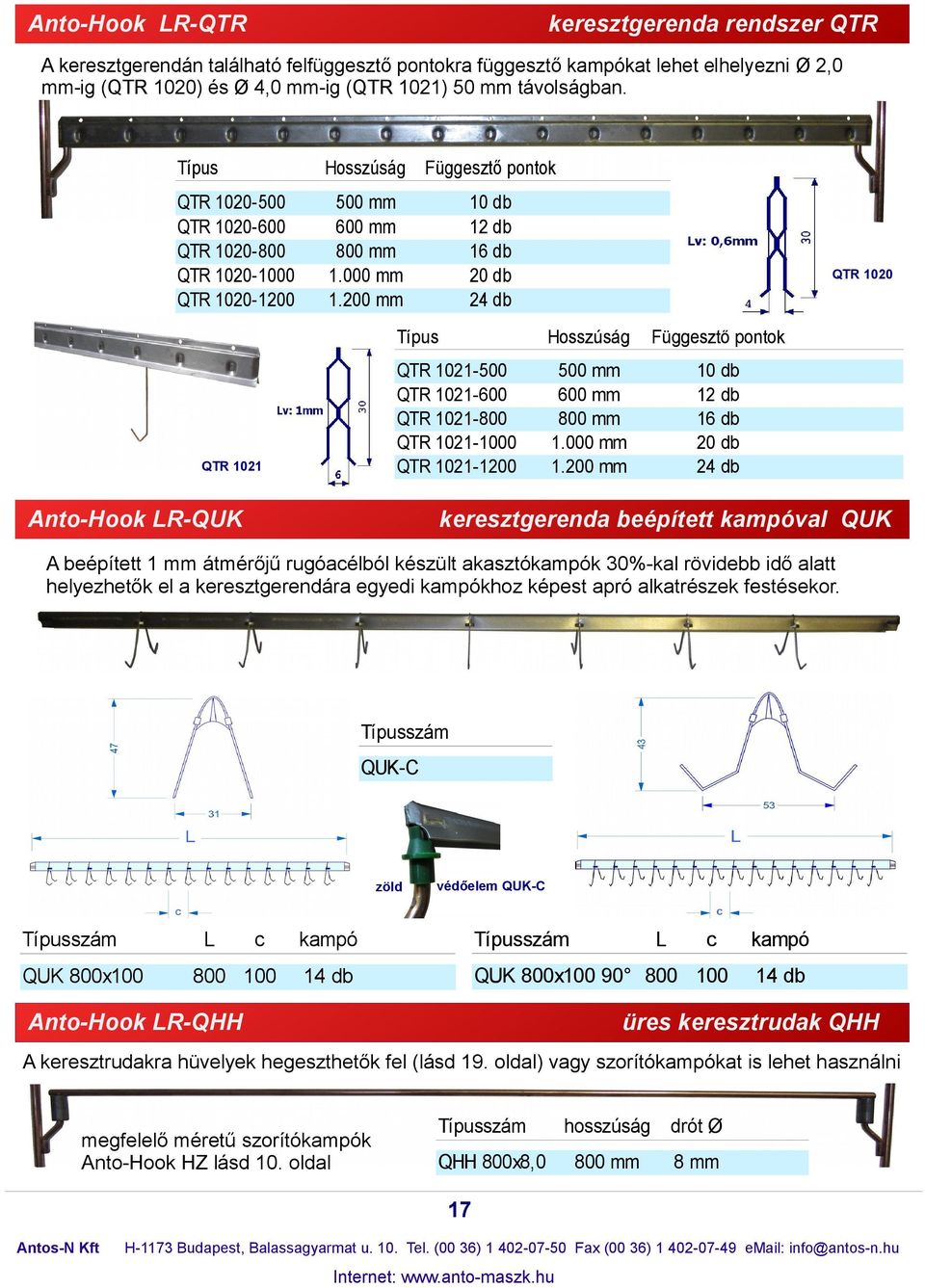

17 nto-hook R-QTR keresztgerenda rendszer QTR keresztgerendán található felfüggesztő pontokra függesztő kampókat lehet elhelyezni Ø 2,0 mm-ig (QTR 1020) és Ø 4,0 mm-ig (QTR 1021) 50 mm távolságban. Hosszúság Függesztő pontok QTR QTR QTR QTR QTR mm 600 mm 800 mm mm mm QTR db 12 db 16 db 20 db 24 db QTR 1020 Hosszúság Függesztő pontok QTR QTR QTR QTR QTR mm 600 mm 800 mm mm mm 10 db 12 db 16 db 20 db 24 db nto-hook R-QUK keresztgerenda beépített kampóval QUK beépített 1 mm átmérőjű rugóacélból készült akasztókampók 30%-kal rövidebb idő alatt helyezhetők el a keresztgerendára egyedi kampókhoz képest apró alkatrészek festésekor. QUK-C zöld QUK 800x100 c védőelem QUK-C kampó 14 db QUK 800x nto-hook R-QHH c kampó 14 db üres keresztrudak QHH keresztrudakra hüvelyek hegeszthetők fel (lásd 19. oldal) vagy szorítókampókat is lehet használni megfelelő méretű szorítókampók nto-hook HZ lásd 10. oldal QHH 800x8,0 hosszúság drót Ø 800 mm 8 mm 17

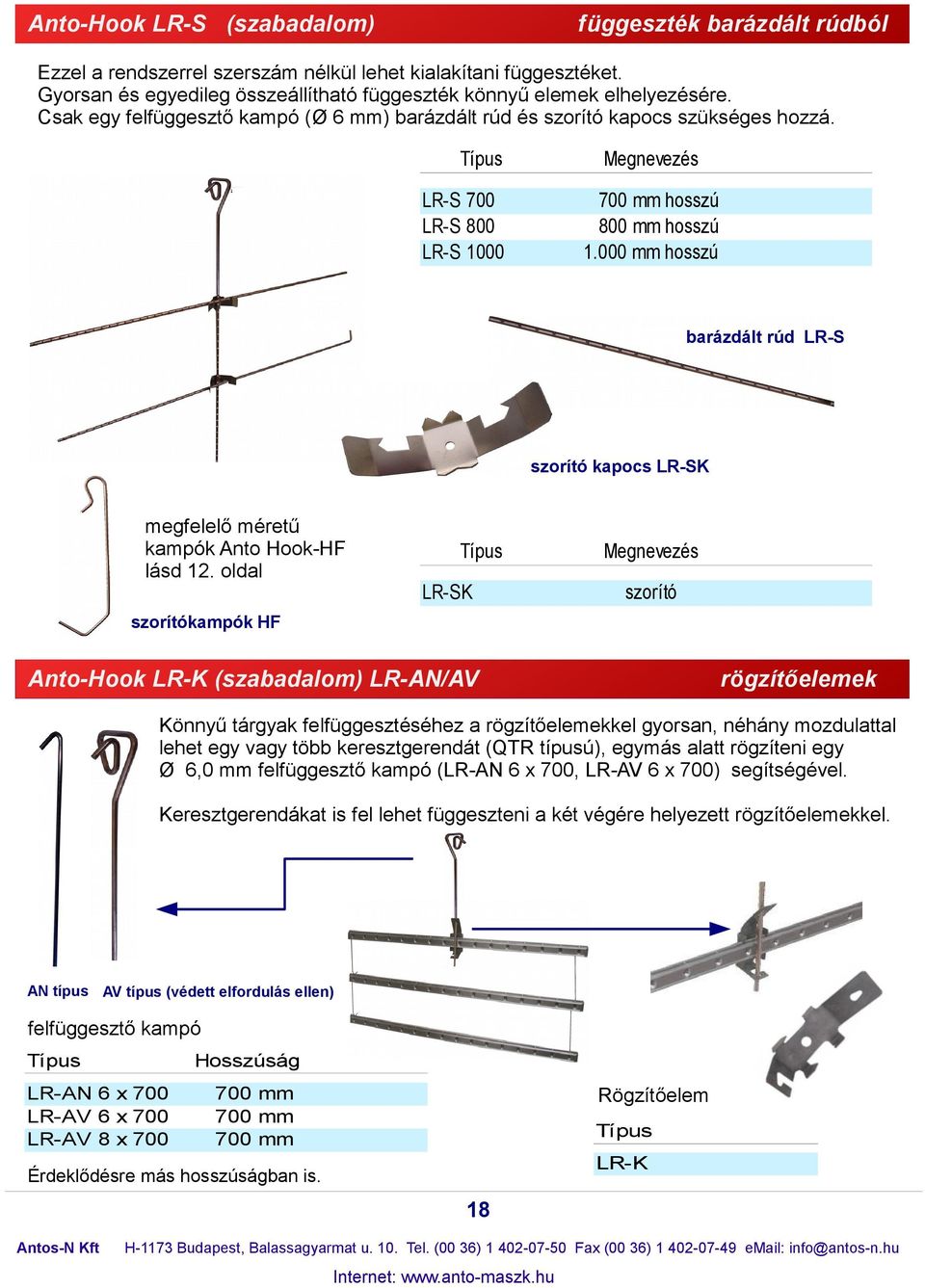

18 nto-hook R-S (szabadalom) függeszték barázdált rúdból Ezzel a rendszerrel szerszám nélkül lehet kialakítani függesztéket. Gyorsan és egyedileg összeállítható függeszték könnyű elemek elhelyezésére. Csak egy felfüggesztő kampó (Ø 6 mm) barázdált rúd és szorító kapocs szükséges hozzá. Megnevezés R-S 700 R-S 800 R-S mm hosszú 800 mm hosszú mm hosszú barázdált rúd R-S szorító kapocs R-SK megfelelő méretű kampók nto Hook-HF lásd 12. oldal R-SK Megnevezés szorító szorítókampók HF nto-hook R-K (szabadalom) R-N/V rögzítőelemek Könnyű tárgyak felfüggesztéséhez a rögzítőelemekkel gyorsan, néhány mozdulattal lehet egy vagy több keresztgerendát (QTR típusú), egymás alatt rögzíteni egy Ø 6,0 mm felfüggesztő kampó (R-N 6 x 700, R-V 6 x 700) segítségével. Keresztgerendákat is fel lehet függeszteni a két végére helyezett rögzítőelemekkel. N típus V típus (védett elfordulás ellen) felfüggesztő kampó Hosszúság R-N 6 x 700 R-V 6 x 700 R-V 8 x mm 700 mm 700 mm Rögzítőelem R-K Érdeklődésre más hosszúságban is. 18

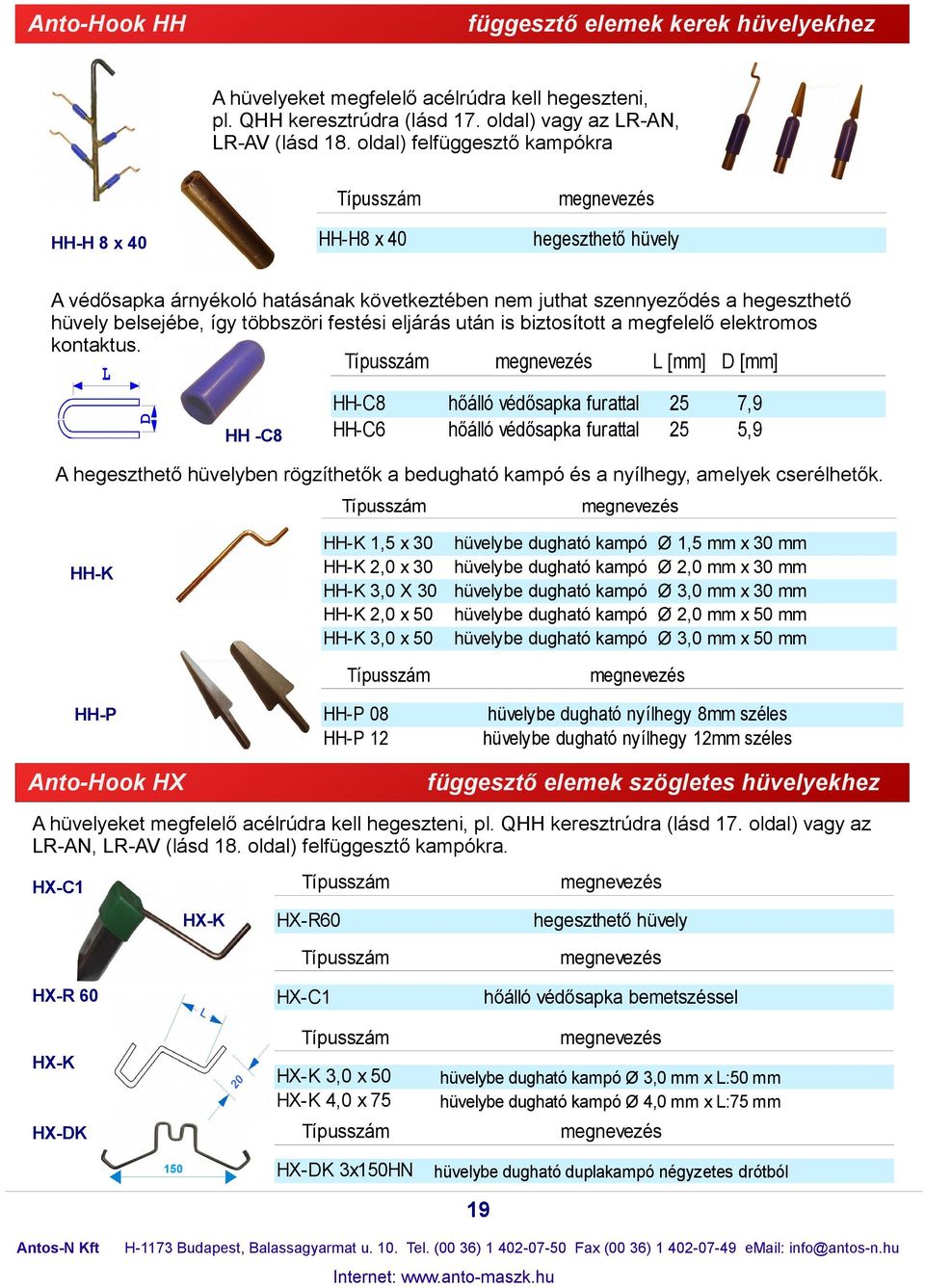

19 nto-hook HH függesztő elemek kerek hüvelyekhez hüvelyeket megfelelő acélrúdra kell hegeszteni, pl. QHH keresztrúdra (lásd 17. oldal) vagy az R-N, R-V (lásd 18. oldal) felfüggesztő kampókra megnevezés HH-H8 x 40 HH-H 8 x 40 hegeszthető hüvely védősapka árnyékoló hatásának következtében nem juthat szennyeződés a hegeszthető hüvely belsejébe, így többszöri festési eljárás után is biztosított a megfelelő elektromos kontaktus. megnevezés HH-C8 HH-C6 HH -C8 D hőálló védősapka furattal hőálló védősapka furattal ,9 5,9 hegeszthető hüvelyben rögzíthetők a bedugható kampó és a nyílhegy, amelyek cserélhetők. megnevezés HH-K 1,5 x 30 HH-K 2,0 x 30 HH-K 3,0 X 30 HH-K 2,0 x 50 HH-K 3,0 x 50 HH-K hüvelybe dugható kampó hüvelybe dugható kampó hüvelybe dugható kampó hüvelybe dugható kampó hüvelybe dugható kampó HH-P 08 HH-P 12 HH-P nto-hook HX Ø 1,5 mm x 30 mm Ø 2,0 mm x 30 mm Ø 3,0 mm x 30 mm Ø 2,0 mm x 50 mm Ø 3,0 mm x 50 mm megnevezés hüvelybe dugható nyílhegy 8mm széles hüvelybe dugható nyílhegy 12mm széles függesztő elemek szögletes hüvelyekhez hüvelyeket megfelelő acélrúdra kell hegeszteni, pl. QHH keresztrúdra (lásd 17. oldal) vagy az R-N, R-V (lásd 18. oldal) felfüggesztő kampókra. HX-C1 HX-K megnevezés HX-R60 hegeszthető hüvely HX-R 60 HX-C1 megnevezés hőálló védősapka bemetszéssel HX-K HX-K 3,0 x 50 HX-K 4,0 x 75 HX-DK 150 megnevezés hüvelybe dugható kampó Ø 3,0 mm x :50 mm hüvelybe dugható kampó Ø 4,0 mm x :75 mm megnevezés HX-DK 3x150HN hüvelybe dugható duplakampó négyzetes drótból 19

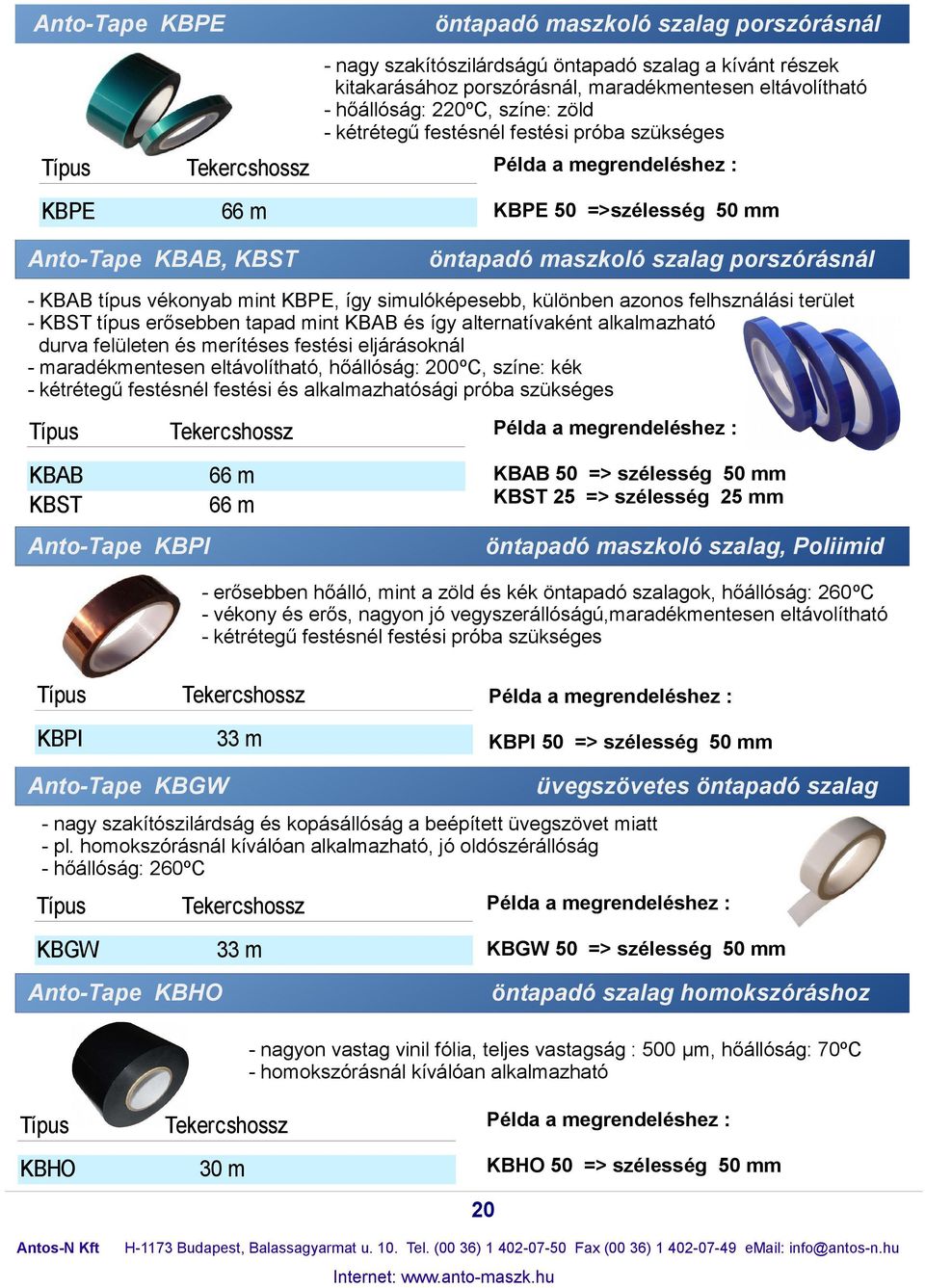

20 nto-tape KPE öntapadó maszkoló szalag porszórásnál - nagy szakítószilárdságú öntapadó szalag a kívánt részek kitakarásához porszórásnál, maradékmentesen eltávolítható - hőállóság: 220ºC, színe: zöld - kétrétegű festésnél festési próba szükséges Tekercshossz KPE 66 m nto-tape K, KST Példa a megrendeléshez : KPE 50 =>szélesség 50 mm öntapadó maszkoló szalag porszórásnál - K típus vékonyab mint KPE, így simulóképesebb, különben azonos felhsználási terület - KST típus erősebben tapad mint K és így alternatívaként alkalmazható durva felületen és merítéses festési eljárásoknál - maradékmentesen eltávolítható, hőállóság: 200ºC, színe: kék - kétrétegű festésnél festési és alkalmazhatósági próba szükséges Tekercshossz K KST 66 m 66 m nto-tape KPI Példa a megrendeléshez : K 50 => szélesség 50 mm KST 25 => szélesség 25 mm öntapadó maszkoló szalag, Poliimid - erősebben hőálló, mint a zöld és kék öntapadó szalagok, hőállóság: 260ºC - vékony és erős, nagyon jó vegyszerállóságú,maradékmentesen eltávolítható - kétrétegű festésnél festési próba szükséges Tekercshossz KPI 33 m Példa a megrendeléshez : KPI 50 => szélesség 50 mm nto-tape KGW üvegszövetes öntapadó szalag - nagy szakítószilárdság és kopásállóság a beépített üvegszövet miatt - pl. homokszórásnál kíválóan alkalmazható, jó oldószérállóság - hőállóság: 260ºC Tekercshossz KGW 33 m nto-tape KHO Példa a megrendeléshez : KGW 50 => szélesség 50 mm öntapadó szalag homokszóráshoz - nagyon vastag vinil fólia, teljes vastagság : μm, hőállóság: 70ºC - homokszórásnál kíválóan alkalmazható Tekercshossz KHO 30 m Példa a megrendeléshez : KHO 50 => szélesség 50 mm 20

21 nto-tpe KPPE standard maszkoló korongok - nagy szakítószilárdságú öntapadó korongok a kívánt részek kitakarásához lakkozásnál, porszórásnál és más magas hőmérsékletű felhasználásoknál - maradékmentesen eltávolítható, minimális zsugorodás - hőállóság: 220 C - más méretben és formában is legyárthatók KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE Átmérő KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE nto-tpe KG KPG KPG KPG KPG KPG KPG KPG KPG KPG KPG Ø db / tekercs KPG 6 KPG 8 KPG nto-tpe KPWD (szabadalom) Ø db / tekercs KPWD KPWD KPWD KPWD KPWD KPWD maszkoló korongok sliccelt fólián - hőállóság: 220 C - tekercsben gyártva - ugyanaz az anyag mint KPPE - könnyen helyezhető fel és távolítható el Átmérő füles maszkoló korongok KPWD 20 KPWD hőállóság: 220 C - tekercsben gyártva - könnyen helyezhető fel és távolítható el - ugyanaz az anyag mint KPPE nto-tpe KPPE stancolt maszkoló elemek - takaró elemek különböző méretben és formában rendelhetők - a megrendelő kívánsága szerinti takaró elemeket stancoló gépeinkkel rövid határidővel le tudjuk gyártani - kérjen ajánlatot 21

22 nto-plug kónikus dugók - lyukak és menetes furatok védelmére - ideálisan alkalmazható porszórásnál, KT-nél stb. - hőállóság: 315 C, többször felhasználható - színkódolva a jobb szelektálhatóság érdekében - WE oldalunkon mindíg megtalálja a legújabb típusokat dugó kisebbik átmérője () 15%-al legyen kisebb mint a levédendő furat Megjegyzés M2 M3 M2 M3 M4 M4 M5 M6 M7 M8 M10 M12 1,6 2,0 3,2 4,8 4,8 4,8 5,0 5,5 6,4 6,4 5,5 7,0 7,0 8,0 8,7 9,0 8,7 9,5 9,5 9,5 10,0 10,0 11,1 11,1 11,9 12,0 12,7 12,7 12,7 13,0 14,3 14,3 14,3 0,4 0,5 1,6 1,2 1,6 1,6 1,2 1,2 3,2 3,2 4,7 3,0 2,5 4,0 4,8 4,4 4,8 3,2 6,4 6,4 6,0 5,0 6,4 8,7 8,7 8,0 3,2 7,9 7,9 9,0 8,0 7,9 9,5 15,9 19,1 15,9 56,9 15,9 19,1 27,9 19,1 6,4 20,0 40,0 20,0 15,9 25,0 31,8 12,7 19,1 20,0 48,0 17,5 20,6 20,0 50,1 20,7 25,0 28,6 22

23 nto-plug kónikus dugók Megjegyzés M14 M16 M18 M20 M22 M24 M30 M30 M33 M33 M36 M42 M45 M60 M62 15,0 15,1 15,9 16,7 17,5 18,0 19,1 19,1 19,8 20,3 23,5 23,8 24,0 25,1 25,5 27,0 27,9 30,0 31,0 31,8 33,4 34,0 34,0 36,5 38,9 41,3 42,9 44,5 46,1 50,0 52,4 56,0 62,7 63,5 68,3 75,0 88,9 101,6 127,0 11,0 10,3 11,1 12,7 11,1 14,0 14,3 14,3 15,9 15,9 19,1 18,3 18,0 22,4 19,8 22,0 23,0 23,8 27,8 25,0 26,2 27,0 28,0 29,0 30,2 31,8 33,4 35,7 37,3 41,3 44,5 47,6 50,0 54,0 57,9 61,9 76,2 82,6 88,9 20,0 22,2 20,0 14,3 15,9 19,1 30,0 20,0 12,0 30,0 30,0 21,0 34,9 50,8 23

24 nto-plug EPDM kónikus dugók - lyukak és menetes furatok védelmére - előnyös árú alternatíva szilikon dugókra - hőállóság: maximál 150 C - anyaga: EPDM - szín: fekete Megjegyzés EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM M2 M3 M4 M2 M3 M4 M4 M5 M6 M7 M8 M8 M10 M12 M14 5,0 5,5 6,4 8,7 9,5 11,1 12,0 15,0 1,2 1,2 3,2 4,7 6,4 8,7 9,0 10,0 27,9 19,1 15,9 19,1 17,5 19,0 nto-plug PH üreges kónikus dugók - könnyített kónikus dugó lyukak és menetes furatok védelmére - ára előnyösebb mint a teli kónikus dugóé - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: 315 C - többször felhasználható D d PH PH PH PH PH PH PH PH PH PH PH PH PH PH PH ,0 31,8 36,5 41,3 44,5 50,0 53,0 56,0 62,7 63,5 68,3 75,0 88,9 101,6 127,0 23,0 26,2 30,2 33,4 37,3 41,3 45,0 47,6 50,0 54,0 57,9 61,9 76,2 82,6 88,9 34,9 50,8 24

25 nto-plug P kónikus dugók fogantyúval - felhasználási területe hasonló, mint a fenti dugóknak, csak könnyebb kezelést tesz lehetővé a fogantyúval - hőállóság: 315 C Megjegyzés D P P P P P P P M2 M3 M4 M5 M6 M8 M8 M8 M12 M14 4,8 6,6 8,7 9,5 9,5 15,2 15,9 1,6 3,2 4,8 6,4 6,4 10,3 11,1 15,9 19,1 15,9 12,7 19,1 22,2 28,7 31,8 28,7 31,8 44,5 41,3 M2-3 rózsaszín M4-5 fekete M6-8 piros M8 fehér M8 sárga M12 lila M14 zöld nto-plug PR karimás kónikus dugó fogantyúval - menetes furatok védelmére - a karimáig kell a menetbe nyomni - megakadályozza a festék esetleges felszakadását - hőállóság: 315 C PR 03 PR 04 PR 05 PR 06 PR 08 PR 10 PR 12 Megjegyzés M3 M4 M5 M6 M8 M10 M12 2,8 3,6 4,6 5,5 7,4 9,1 10,8 3,0 4,0 5,0 6,0 8,0 10,0 10,0 nto-plug PW puha kónikus üreges dugó - furatok kitakarására, nagyon flexibilis - hőállóság: 220 C D d PW ,8 3,8 49,1 25

26 nto-plug P menetes dugó - belső menetek teljes kitakarására - kiváló tömítési képesség a meneteknél - ideálisan alkalmazható porszórásnál, KT-nél stb. - hőállóság: 315 C - többször felhasználható P P P P P P P P P P P P P P P 4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 22,5 24,0 26,0 28,0 28,6 31,8 2,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 22,5 24,0 26,0 28, nto-plug P EPDM menetes dugó - belső menetek teljes kitakarására - előnyös árú alternatíva szilikon dugókra - a fogantyúval könnyen kezelhető - hőállóság: max.150 C - anyaga: EPDM - szín: fekete P P P P P P P P EPDM 0402 EPDM 0604 EPDM 0806 EPDM 1008 EPDM 1210 EPDM 1412 EPDM 1614 EPDM ,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 2,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0 26

27 nto-plug PO kónikus parafadugók - könnyített kónikus dugó lyukak és menetes furatok védelmére - előnyös áralternatíva a műanyag dugókhoz - ideálisan alkalmazható lakkozásnál, stb. - hőállóság: 150 C - természetes parafa PO PO PO PO PO PO PO PO PO PO PO PO PO PO PO nto-plug POT hengeres dupladugók karimával - belső menetek védelmére - ideálisan alkalmazható az első menet védelmére - minden dugó két metrikus menethez használható - hőállóság: 315 C - saválló és könnyen tisztítható - többször felhasználható POT 0405 POT 0608 POT 1012 POT 1416 POT 1820 Megjegyzés M4 / M6 / M10 / M14 / M18 / 5,5 8,0 12,0 16,0 20,0 6,5 10,0 14,0 16,0 20,0 M5 M8 M12 M16 M20 27

28 nto-plug PT (szabadalom) menetes tömör dugó - belső menetek védelmére - ideálisan alkalmazható porszórásnál, KT-nél, stb. - hengeres tömör dugó - többször felhasználható - meggátolja a folyadékok bejutását - hőállóság: 315 C PT 0405 PT 0608 PT 1012 PT 1416 PT 1820 PT 2430 Megjegyzés M4 / M5 M6 / M8 M10 / M12 M14 / M16 M18 / M20 M24 / M30 5,6 8,0 12,0 16,0 20,0 24,0 6,4 10,0 14,0 16,0 20,0 28,0 nto-plug PT-H (szabadalom) menetes üreges dugó - belső menetek és külső menetes csapok védelmére - ára előnyösebb, mint a tömör dugóé - hőállóság: 315 C - többször felhasználható PT-H 0405 PT-H 0608 PT-H 1012 PT-H 1416 PT-H 1820 PT-H 2430 Megjegyzés M4 / M5 M6 / M8 M10 / M12 M14 / M16 M18 / M20 M24 / M30 5,6 8,0 12,0 16,0 20,0 24,0 6,4 10,0 14,0 16,0 20,0 28,0 nto-plug PY hengeres üreges dugó - menetes furatok védelmére, többször felhasználható - a menetes furatok első menetének kitakarására - hőállóság: 270 C PY M5 PY M6 PY M8 PY M10 PY M12 PY M16 PY M20 M5 M6 M8 M10 M12 M16 M20 6,00 7,10 9,70 12,30 14,70 20,00 25,00 28

29 nto-plug PR hengeres üreges dugó - belső menetek teljes kitakarására, kiváló tömítési képesség a meneteknél - többször felhasználható, hőállóság: 315 C PR 6 PR 1 /4 PR 8 PR 3/8 PR 10 PR 7/16 PR 12 PR ½ PR 16 PR 20 Megjegyzés D M6 1/4 M8 3/8 M 10 7/16 M 12 1/2 M 16 M 20 5,3 5,5 7,2 8,5 9,1 10,0 10,8 11,5 14,8 18,4 5,0 5,1 5,0 6,4 7,0 8,9 8,8 8,9 11,0 13,0 nto-plug P hengeres tömör dugó - belső menetek teljes kitakarására - többször felhasználható - a menetes furatok első menetének kitakarására - hőállóság: 315 C C D P P P P P 4,4 4,9 7,1 9,1 10,8 8,1 9,1 12,0 13,2 15, M5 M6 M8 M10 M12 nto-plug PI (szabadalom) lépcsős hengeres dugó - három különböző átmérőjű belső menetes furat kitakarására alkalmas - védőbúraként is használható, mivel üreges - hőállóság: 315 C PI PI PI méret d M4 M5 M6 M8 M10 M12 M14 M16 M18 2,0 5,7 9,5 15,5 25,8 37,1 29

30 nto-plug P peremes védődugó - furatok és stiftek védelmére - süllyesztések kitakarására szolgáló peremmel - hőállóság: 315 C - többször felhasználható - színkódolás a jobb szortírozhatóság érdekében P P P P D C E , , , ,7 7,4 8,7 10,7 13,7 12,0 14,7 15,8 18, nto-plug PGG ferde végű hengeres dugó - belső menetek teljes kitakarására - többször felhasználható - a menetes furatok első menetének kitakarására - hőállóság: 315 C típus méret d e D PGG PGG PGG PGG PGG PGG PGG M3 M4 M12 2,5 3,4 4,3 5,1 6,9 8,3 10,3-3,5 4,3 5,2 7,2 8,9 10,5 12,3 7,6 6,5 7,4 7,3 10,0 12,0 14,2 PGG PGG M6 M8 5,1 6,9 6,1 8,1 7,2 8,8 8,0 8,0 M6 M8 nto-plug PP lépcsős kónikus dugó - metrikus menetek kitakarására - könnyen befordítható, így biztonságosan rögzíthető - hőállóság: 315 C - különböző méretű menetekhez alkalmazható PP 4/10 PP 8/14 PP 10/16 Megjegyzés C D E F M4 M6 M8 M10 M8 M10 M12 M14 M10 M12 M14 M HUF / db 30

31 nto-plug PD kétirányú dugó - korongdugó menetes furatok védelmére, mely a furat körüli területet is kitakarja - hőállóság: 315 C - többször felhasználható - színkódolva a jobb szelektálhatóság érdekében Megjegyzés PD PD PD PD PD PD PD PD M3 / M4 M4 / M5 M5 / M6 M6 / M7 M6 M8 M10 M12 C G H 7,0 9,0 10,0 13,0 9,5 17,0 21,0 24,0 2,8 3,6 4,5 5,3 5,3 7,1 9,6 10,9 3,7 4,7 5,7 6,7 7,0 8,7 10,9 12,7 1,4 1,8 2,3 2,6 3,3 3,6 4,8 5,5 1,9 2,4 2,8 3,4 4,3 4,3 5,4 6,4 PDS típusú kétirányú dugó pótlólagos karimával a furatok peremén keletkező festékélek elkerülésére. Megjegyzés PDS 45 PDS 68 PDS 1012 PDS 1416 M4 / M5 M6 / M8 M10 / M12 M14 / M16 típus PD C 16,0 19,0 26,0 26,0 3,6 5,3 8,8 12,5 4,6 7,0 10,5 14,0 típus PDS nto-plug PF kónikus korongdugó - korongdugó menetes furatok védelmére, mely a furat körüli területet is kitakarja - hőállóság: 315 C - többször felhasználható PF PF PF PF PF PF ,0 7,9 8,9 10,1 12,6 16,0 3,0 5,1 6,2 6,5 8,3 12,1 31

32 nto-plug PE átmenő dugók - belső menetek védelmére - ideálisan alkalmazható porszórásnál, KT-nél stb. - többször felhasználható - hőállóság: 315 C PE típus - PE-H típus üreges kivitelű, ezáltal anyagtakarékos PE-H típus - WE oldalunkon mindíg megtalálja a legújabb típusokat z átmenő dugót a vékonyabbik felénél fogva kell a levédendő furatba behúzni. dugó vastagabbik felének átmérője legalább 4%-al legyen nagyobb mint a levédendő furat. dugó biztosan üljön a furatban, de ne kelljen nagy erővel behúzni. Megjegyzés C D PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE M2 M3 1,9 2,8 3,2 3,6 4,1 4,7 5,0 5,0 5,5 5,7 6,0 6,2 6,5 7,0 7,1 7,9 8,4 8,5 8,9 9,5 9,8 10,4 10,5 11,2 11,3 11,4 12,0 12,6 1,2 1,6 1,6 2,2 2,4 2,8 2,8 2,8 3,3 3,2 4,5 4,3 3,3 3,2 3,5 3,9 6,4 3,4 4,9 4,0 3,9 4,9 4,0 4,0 6,5 6,5 6,2 6,4 15,5 15,9 15,9 15,9 15,9 15,9 10,2 31,8 23,8 28,4 22,4 25,6 13,3 50,8 15,0 15,9 14,2 14,8 15,9 15,9 10,0 31,8 23,4 25,0 23,5 20,0 19,2 44,0 25,2 M4 M5 M5 M6 M8 M10 M12 PE típus PE-H típus 32

33 nto-plug PE átmenő dugók PE PE PE PE PE PE PE PE PE PE PE PE PE-H PE-H PE-H PE-H Megjegyzés M14 M16 M18 M20 üreges üreges üreges üreges C D 12,9 13,5 14,7 15,5 16,3 18,0 19,6 20,5 21,4 22,8 25,9 43,5 36,8 39,5 50,8 58,1 6,5 6,4 8,0 6,4 9,5 9,5 9,5 10,9 9,5 9,5 9,5 22,0 19,1 20,0 20,0 29,0 31,8 31,8 51,0 70,0 63,5 35,0 59,0 50,8 38,0 33,7 23,6 31,0 51,0 24,6 70,0 63,5 35,0 59,0 65,0 nto-plug PE EPDM átmenő dugók - belső menetek védelmére - előnyös árú alternatíva szilikon dugókra - hőállóság: max. 150 C - anyaga: EPDM - szín: fekete PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM Megjegyzés C D M2 M3 M4 1,9 2,8 3,6 4,1 5,5 7,0 8,9 11,3 13,5 15,5 18,0 19,6 1,2 1,6 2,2 2,4 3,3 3,2 4,9 6,5 6,4 6,4 9,5 9,5 15,5 15,9 15,9 23,8 22,4 31,8 15,0 14,2 14,8 23,4 23,5 25,2 33,7 23,6 M6 M8 M10 M12 M14 M16 M18 M20 33

34 nto-plug PE-M peremes átmenő dugók - belső menetek védelmére, hőállóság: 315 C - az első menet letakarására PE M3 PE M4 PE M5 PE M6 PE M8 PE M10 PE M12 PE M14 PE M16 M3 M4 M5 M6 M8 M10 M12 M14 M16 nto-plug PE-G (szabadalom) D 2,8 3,6 4,4 5,5 7,2 8,8 11,2 12,4 14,7 15,0 15,0 üreges átmenő dugók - furatok védelmére, - üreges kivitel a nagyobb flexibilitás és előnyösebb ár érdekében - védőbúraként is használható - hőállóság: 315 C PE-G PE-G PE-G PE-G PE-G PE-G PE-G PE-G PE-G D d ,8 25,8 29,8 34,8 39,8 42,8 51,8 59,8 70,8 34

35 nto-plug PC tárcsával kombinálható átmenő dugók - tárcsával kombinálható, furatba behúzható átmenő dugó - például belső menetek védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: 315 C - többször felhasználható PC PC PC PC PC PC PC M3 M4 M5 M6 M8 M10 M12 M3 M4 M5 M6 M8 M10 M12 H ,9 3,8 4,5 5,5 7,4 9,2 11, átmenő dugóhoz PC 3 PC 4 PC 5 PC 6 PC 8 PC 10 PC 12 K M T ,6 3,4 4,1 5,0 6,7 8,2 9, PC M3 PC M4 PC M5 PC M6 PC M8 PC M10 PC M12 nto-plug PC-K átmenő dugók karimával - átmenő furatba behúzható dugó, mely a furat körüli területet is kitakarja - hőállóság: 315 C - többször felhasználható PC-K PC-K PC-K PC-K

36 nto-plug PG üreges nagy dugók - nagy átmérőjű furatok kitakarására - hőállóság: 315 C PG többször PG felhasználható PG PG PG PG PG PG PG PG PG PG PG D típus 23,9 31, ,0 35,6 38,0 40,6 45,5 46,5 53,6 74,5 90,0 105,7 24,9 27,0 8,0 30,5 20,0 44,0 15,7 5,9 34,0 20,1 15,0 34,2 15,0 C C C nto-plug PZ típus C típus fogantyús dugó anyákhoz - hegeszthető és bepréselhető metrikus anyákhoz - a kitakarás mindkét oldalon biztosítva van - hőállóság: 315 C - többször felhasználható PZ M3 PZ M4 PZ M5 PZ M6 PZ M8 PZ M10 PZ M12 PZ M16 típus M3 M4 M5 M6 M8 M10 M12 M16 - ha a menetes furat csak az egyik oldalról érhető el, akkor a PZ típus helyett a rövidebb változata a PZ-K ajánlott - db PZ-K megrendelése esetén térítésmentesen behelyezõ szerszámot mellékelünk PZ-K M8 PZ-K M10 PZ-K M12 M8 M10 M12 36

37 nto-plug PV (szabadalom) szelepes dugó - a dugó üreges és szeleppel rendelkezik - a szelep biztosítja a levegő távozását és így megakadályozza a dugó zsákfuratból való kilökődését - hőállóság: 280 C Megjegyzés - a fogantyú könnyíti a kezelhetőséget - többször felhasználható PV PV PV PV nto-plug PJ (szabadalom) M6, M10, M14, M18, M8 M12 M16 M20 dugó süllyesztett furatokhoz - süllyesztett furatok kitakarására - hőállóság: 280 C - a fogantyú megkönnyíti a kezelhetőséget - többször felhasználható D d ,0 8,7 10,4 PJ 08 PJ 10 PJ 12 nto-plug PN egérfarkak - kis átmérőjű furatok kitakarására, hőállóság: 315 C, többször felhasználható PN PN PN PN D d 2,0 2,0 2,1 2,5 0,6 0,6 0,8 0,8 33,8 52,8 49,0 52,8 nto-plug PNZ furatvédő fából - kis átmérőjű furatok könnyű, egyszerű kitakarására, anyaga: fa - az nto-plug PN előnyös árú alternatívája - egyszer használatos PNZ D d 2,0 0,5 65 (1000 db / doboz) 37

38 nto-cap védőbúrák - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, KT-nél, eloxálásnál, galvanizálásnál stb. - falvastagság: 1,5 mm - hőállóság: 310 C, - többször felhasználható - színkódolva a jobb szelektálhatóság érdekében - WE oldalunkon mindig megtalálja a legújabb típusokat Védőbúráként használva a búra átmérője 2 4%-kal legyen kisebb, mint a stiftek vagy a menetes csapok átmérője. Dugóként használva a búra külső átmérője 7%-al legyen nagyobb, mint a furat. védőbúrát csövek lezárására is alkalmazhatjuk D 1,6 2,5 2,5 2,8 2,8 2,8 3,2 3,2 3,5 3,5 3,8 3,8 3,8 3,8 4,0 4,0 4,0 4,4 4,4 4,4 4,6 4,7 4,7 4,7 5,5 5,7 5,7 5,7 5,9 5,9 5,9 6,4 6,4 6,6 7,1 7,1 7,5 7,5 7,5 7,9 7,9 19,1 12,7 12,7 19,1 12,7 12,7 12,7 19,1 12,7 12,7 12,7 12,7 12,7 12,7 12,7 38

39 nto-cap védőbúrák D 8,7 9,0 9,5 9,5 9,5 9,5 10,3 11,1 11,6 11,6 11,9 12,1 12,2 12,7 12,7 12,7 13,6 13,6 13,6 14,3 14,3 14,3 15,2 15,9 15,9 15,9 17,4 17,4 18,5 18,5 19,1 19,1 19,1 20,6 21,5 22,2 23,8 24,6 24,6 27,0 27,5 28,6 30,0 30,2 31,8 34,3 35,0 41,3 47,6 50,8 53,5 12,7 19,1 101,6 76,2 101,6 76,2 16,7 27,9 31,8 57,2 63,5 109,9 48,9 88,9 72,2 38,0 101,6 50,0 76,2 59,0 44,5 44,4 50,8 50,8 50,8 50,8 39

40 nto-cap EPDM védőbúrák - stiftek és külső menetes csapok védelmére - előnyös árú alternatíva szilikon búrákra - hőállóság: max. 150 C - anyaga: EPDM - szín: fekete EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM D 2,5 3,6 3,8 4,6 5,7 5,9 7,5 9,5 10,3 11,6 nto-cap C lapos lezárású védőbúrák - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: 315 C - falvastagsága 1,5 mm - többször felhasználható C C C C C C C C C C C C D 2,5 3,7 4,7 5,6 7,6 9,5 11,6 16,3 18,7 21,7 24,9 38,5 30,0 30,0 30,0 42,0 42,0 30,0 30,0 50,8 18,5 28,0 40

41 nto-cap CE védőbúrák - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: 310 C, szín: áttetsző - többször felhasználható CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE C 3,2 4,0 4,6 4,7 5,9 6,0 6,5 7,0 7,5 8,0 9,0 9,5 11,1 11,5 12,3 13,5 15,4 16,5 17,3 17,9 18,1 19,3 19,3 19,8 20,3 20,8 21,3 22,4 22,9 24,5 24,8 25,7 26,8 28,8 6,4 7,2 7,7 7,9 9,1 9,2 9,7 10,2 10,6 11,2 12,2 12,7 14,3 14,6 15,5 16,7 18,6 50,8 30,0 50,8 35,0 50,8 30,0 23,1 30,0 33,8 24,7 36,1 24,1 30,9 25,7 30,0 30,0 nto-cap CZ metrikus védőbúrák - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: 315 C - a szelepcsúcs levágható légtelenítés céljából - többször felhasználható - színkódolva a jobb szelektálhatóság érdekében C CZ M5 x 25 CZ M5 x 50 CZ M6 x 25 CZ M6 x 50 CZ M8 x 25 CZ M8 x 50 CZ M10 x 25 CZ M10 x 50 CZ M12 x 25 CZ M12 x 50 4,2 4,2 5,2 5,2 7,2 7,2 9,2 9,2 11,2 11,2 12,5 12,5 13,0 13,0 15,0 15,0 17,5 17,5 19,5 19,5 6,0 6,0 7,0 7,0 9,0 9,0 11,0 11,0 13,0 13,0 25,0 50,0 25,0 50,0 25,0 50,0 25,0 50,0 25,0 50,0 41

42 nto-cap CM karimás védőbúra - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: 315 C, többször felhasználható - színkódolás a jobb szortírozhatóság érdekében CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM d D K 2,7 3,2 3,7 4,0 4,4 4,6 5,6 5,6 6,1 7,5 7,5 7,6 9,0 9,5 11,5 11,7 12,8 15,6 6,2 6,4 6,6 8,0 9,7 8,0 9,1 8,7 9,1 10,5 10,5 10,6 12,0 13,0 16,5 14,5 15,4 20,7 21,0 35,1 12,0 12,7 12,0 12,7 12,7 15,0 15,0 20,0 12,7 12,7 17,2 20,0 21,0 17,8 30,0 nto-cap CP védőbúrák - furatok és stiftek védelmére - ideálisan alkalmazható porszórásnál és lakkozásnál - hőállóság: 315 C - többször felhasználható - színkódolás a jobb szortírozhatóság érdekében CP CP CP CP CP CP CP CP CP CP D 12,7 12,7 15,9 16,5 16,1 19,1 24,9 27,9 31,0 6,4 8,0 8,5 10,0 10,2 14,0 17,5 19,5 20,8 22,0 23,0 28,0 27,9 36,0 51,0 49,0 53,0 3,3 5,5 4,5 5,0 5,8 8,0 11,5 13,5 14,8 16,0 42

43 nto-cap CG védőbúra karimával - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál lakkozásnál, stb. - hőállóság: 270 C, szín: áttetsző - többször felhasználható CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG D E 13,1 15,0 16,9 18,7 19,5 20,6 23,4 25,2 28,1 30,5 32,8 34,5 36,5 39,5 41,9 44,5 47,0 49,5 70,2 15,0 16,5 19,9 20,5 20,6 23,6 28,2 31,1 33,5 35,8 37,5 39,5 42,5 44,5 47,5 49,5 52,5 73,2 18,5 18,0 18,5 18,5 10,0 18,5 18,5 23,0 23,0 23,0 23,0 23,0 23,0 28,0 28,0 28,0 28,0 28,0 34,0 16,7 19,0 20,9 22,2 28,0 24,6 27,4 30,0 32,5 35,5 37,8 39,5 41,5 44,5 46,9 49,5 52,0 54,5 73,2 nto-cap C védőbúrák coll-os méretben - coll méretű külső menetek levédésére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: 315 C - többször felhasználható C C C C C C C Megjegyzés D ½ ¾ 1 1 ¼ 1 ½ 2 2 ½ 20,6 31,0 40,0 45,0 57,1 73,3 18,5 16,5 17,0 17,0 17,0 22,0 43

44 nto-cap CV szögletes védőbúra - szögletes elemek maszkolásához - hőállóság: 270 C - többször felhasználható - színkódolás a jobb szortírozhatóság érdekében CV 23 x 7,5 x 11 CV 14 x 15,5 x 12,5 CV 42 x 7,5 x 10 nto-cap CF C 23,0 14,0 42,0 7,5 15,5 7,5 11,0 12,5 10,0 védőbúra lapos csatlakozókhoz - elektromos kontaktusok kitakarására - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: 270 C - többször felhasználható - színkódolás a jobb szortírozhatóság érdekében CF 2811 CF 4811 CF 6311 CF C 2,8 4,8 6,3 11,2 0,8 0,8 0,8 0,9 11,0 11,0 11,0 6,5 nto-cap CO zsírzógomb búra - zsírzógomb kitakarására C CO ,6 10,0 44

45 nto-cap CK papírhüvely - papírhüvely egyszerű maszkolási feladatok ellátására - stiftek és külső menetes csapok védelmére - alternatíva gumibúrák vagy csövek helyett - természetes anyagok méret d D CK M8 x 35 CK M10 x 40 CK M12 x 40 CK M16 x 40 CK M20 x 50 M8 M10 M12 M16 M20 8,0 10,0 12,0 16,0 20,0 9,0 11,7 13,3 17,3 21, nto-cap CS rugóacélhüvely - belső és külső menetek kitakarására - vékony rugóacélból készült - hosszúság: 25 mm belső menetekre CS M4- CS M5- CS M6- CS M8- CS M10- CS M12- külső menetekre méret CS M4-K CS M5-K CS M6-K CS M8-K CS M10-K CS M12-K M4 M5 M6 M8 M10 M12 nto-seal SH méret M4 M5 M6 M8 M10 M12 maszkoló lemez - öntvényekben, lemezekben található nagy átmérőjű furatok belső felületének kitakarására - SH 60 speciális alapanyagú rugalmas lemez lekerekített sarkokkal - kézzel hengeres formára hozható és beilleszthető a furatba - más méretek érdeklődésre furathoz Ø SH 60 / 140mm kb

46 nto-tube TU védőcsövek - furatok, stiftek, menetek védelmére és letakarására - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: 280 C - többször felhasználható - szükség esetén kívánságuknak megfelelő méretre vágjuk le a csöveket D TU 0102 TU 0157 TU 0203 TU TU 0251 TU 0277 TU 0351 TU 0356 TU 0401 TU 0400 TU 0451 TU 0475 TU 0501 TU 0551 TU 0516 TU 0554 TU 0600 TU 0635 TU 0701 D W 1,0 1,6 2,0 2,5 2,5 2,8 3,5 3,6 4,0 4,0 4,5 4,7 5,0 5,5 5,2 5,5 6,0 6,4 7,0 TU 0714 TU 0751 TU 0792 TU 0801 TU 0951 TU 0953 TU 1000 TU 1114 TU 1200 TU 1300 TU 1418 TU 1 TU 1620 TU 1721 TU 1822 TU 2024 TU 2226 TU 2529 TU ,6 1,6 1,6 0,5 1,0 1,6 1,0 1,6 1,0 1,5 1,0 1,6 1,0 1,0 1,6 1,6 1,6 1,6 1,0 nto-tube TC 7,1 7,5 7,9 8,0 9,5 9,5 10,0 11,0 12,0 13,0 14,0 15,0 16,0 17,0 18,0 20,0 22,0 25,0 30,0 W 1,6 1,0 1,6 1,0 1,0 1,6 1,5 1,5 1,5 1,5 2,0 1,5 2,0 2,0 2,0 2,0 2,0 2,0 2,0 védőcsövek méretre vágva - külső menetek védelmére és letakarására - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: 280 C - többször felhasználható TC M3 TC M4 TC M5 TC M6 TC M8 TC M10 TC M12 méret M3 M4 M5 M6 M8 M10 M12 46

47 nto-tube TK TK TK TK TK TK TK TK TK TK TK TK bordás védőcső Min Ø Max Ø csövek, tengelyek kitakarására - alakja miatt különböző átmérőkre alkalmazható - a kevesebb surlódó felület miatt a hosszú elemeknél egyszerűbb a fel és lehúzás - hőállóság: 220 C nto-tube TN barázdált védőcső - furatok és tengelyek kitakarására - alacsony súrlódás a külső és belső felület bordázottsága miatt - hőállóság: 220 C TN 0306 TN 0408 TN 0510 TN 0612 TN 0814 TN 1016 d D 2,7 3,6 4,6 5,4 7,1 8,9 5,3 7,0 9,0 11,0 13,0 15,2 nto-tube TNC barázdált tömlődarabok - csövek és tengelyek kitakarására - kis súrlódás a könnyebb kezelhetőségért - hőállóság: 220 C TNC TNC TNC TNC TNC TNC d x D ,7 x 5,3 3,6 x 7,0 4,6 x 9,0 5,4 x 11,0 7,1 x 13,0 8,9 x 15, Csővágó automata gépünkkel, érdeklődésükre más hosszúságúra is le tudjuk vágni a csöveket. 47

48 nto-tube TQ tömítő zsinór habosított kaucsukból - üregek, furatok és hornyok takarására - kérjük a gyártási technológiából adódó ±5% tolerancia figyelembe vételét - nagyon flexibilis - hőállóság: 220 C TQ 02 TQ 03 TQ 04 TQ 05 TQ 06 TQ 07 TQ 08 TQ 09 TQ 10 TQ 12 TQ 16 TQ 18 TQ 22 TQ 24 TQ 30 nto-tube TZ Ø2 Ø3 Ø4 Ø5 Ø6 Ø7 Ø8 Ø9 Ø 10 Ø 12 Ø 16 Ø 18 Ø 22 Ø 24 Ø 30 hengeres dugók habosított kaucsukból - menetes furatok és lyukak kitakarására - extrudált, így árban alternatíva lehet a préselt dugókkal szemben - nagyon flexibilis - hőállóság: 220 C TZ M3 TZ M4 TZ M5 TZ M6 TZ M8 TZ M10 TZ M12 nto-tube TE Átmérő D M méret M3 M4 M5 M6 M8 M10 M12 szögletes profilú tömítőszalag habosított kaucsukból - üregek, furatok és hornyok takarására - nagyon flexibilis - hőállóság: 220 C TE 1010 TE 1212 TE

49 nto-tube TM tömítő zsinór kaucsukból - üregek, furatok és hornyok takarására - hőállóság: 260 C TM 025 TM 03 TM 035 TM 04 TM 045 TM 05 TM 055 TM 06 TM 065 TM 08 TM 085 TM 095 TM 10 TM 12 nto-tube TP D Ø 2,5 Ø 3,0 Ø 3,5 Ø 4,0 Ø 4,5 Ø 5,0 Ø 5,5 Ø 6,0 Ø 6,5 Ø 8,0 Ø 8,5 Ø 9,5 Ø 10 Ø 12 U alakú takaróprofil - élek kitakarására - hőállóság: 220 C TP 1005 TP 1205 TP 1510 TP 2010 TP 2013 TP 3010 TP 3013 TP 4018 TP 8 H 1,0 1,2 1,5 2,0 2,0 3,0 3,0 4,0 5,

50 nto-seal SZ szilikon lemez Szilikon lemez SZ vastagság m² / db SZ 1000x1000x1 SZ 1000x1000x2 SZ 1000x1000x3 - ebből az anyagból a megrendelő kívánsága szerinti alakzatokat tudunk kistancolni - kérjen ajánlatot vastagság m² / db SZ-S 1000x600x2 SZ-S 1000x600x3 SZ-S 1000x600x4 SZ-S 1000x600x6 SZ-S 1000x600x ,6 0,6 0,6 0,6 0,6 Habosított szilikon lemez SZ-S nto-cover PS-1 takarópapír általános felhasználásra - egyik oldalon nedvességtaszító bevonattal - ideálisan használható nedves lakkozásnál - 135g / m² szélesség PS m² / tekercs ˇ kb. 25 nto-cover PS-2 hőálló maszkolópapír - speciális papír nagy felületek kitakarására - normál előkezelő vegyszereknek ellenáll, a beégetőkemencében nem olvad el - nagyon tiszta, nem hagy foltot maga után - hőálló öntapadószalaggal (lásd nto-tape) rögzíthető szélesség PS PS PS PS PS 2- PS nto-cover PS-3 m² / tekercs ˇ hő- és vízálló maszkolópapír - speciális papír nagy felületek kitakarására - mindkét oldalán hőálló és vizet át nem eresztő réteggel van bevonva - folyadékos előkezelésnél használható szélesség PS m² / tekercs ˇ

51 nto-vent V légtelenítő - megakadályozza, hogy a dugók a kemencében kidobódjanak - kónikus dugókhoz való V 2 összekötőből és V 4 négyes elosztóból áll - az összekötést a TU 1215 cső biztosítja (lásd nto-tube TU) - a négyes elosztó nem használt kimeneteit a V-K lezáró elemmel lehet lezárni - a légtelenítő cső a festőkeret felett a benne elhelyezett megfelelő dróttal rögzíthető V 2 V 4 V-K V 2 V 4 nto-seal MF mágnesfólia - MF 04 mágneses műanyagból készült, 80 C ig hőálló - MF 08 mágneses műanyagból készült, 80 C ig hőálló - MF 10 szabadalmaztatott mágneses szilikonból készült, 250 C ig hőálló - ezen mágneses fóliákból speciális takaró elemeket stancolunk ki a megrendelő mintái, vagy rajzai alapján - kérem kérjenek árajánlatot vastagság szélesség MF 04 MF 08 MF 10 0,4 0,8 1 nto-seal MR (szabadalom) mágneses korong - gyors és egyszerű kitakarási lehetőséget biztosít - két különböző átmérőjű korong MR 2030 MR 3240 MR 4860 d D nto-seal V szilikonszalag - szabálytalan felületek kitakarására - a szalag saját magát vulkanizálja, ragasztóanyag nélkül képez egy homogén nedvességálló kitakarást - korlátozott ideig tárolható - más szélességek érdeklődésre - hőállóság: 260 C szélesség hossz [m] V 025 V ,0 50,0 15,0 11,0 51

52 nto-prot VK védőkesztyű - bőrkesztyű a legfinomabb bőrből - világos - textil betéttel - MV-CT1 - anyaga pamut, (MV-CT1) - nem szálasodik - lakkfüggetlen - nem hagy nyomot - kényelmes viselet - lakkozás előtt és után is ideálisan alkalmazható VK pamut kesztyű 9,5 '' VK pamut kesztyű 10,5 '' VK bőrkesztyű 10,5 '' nto-prot PM szűrős légző arcmaszk PM FFP2 - szelepes finom pormaszk - szűrő osztály FFP2 - alacsonytól az átlagosan mérgező, szilárd és cseppfolyós aerosolokhoz - egyszer használatos légzésvédelem nto-prot FV fülvédő - fülvédő EN 352-1:1993 szabványnak megfelelő - fejpánt: fokozatmentesen állítható - fülpárna: puha műbőr - nagyon kényelmes FV fülvédő nto-prot OV típus OV Pro védőoverál HUF / db OV Pro OV Simple antisztatikus - légáteresztő védőruha - többszöri használatra - kapucnival, zipzárral, kar-, lábés derékgumival - egyszer használatos - lélegző polipropilén - nem egyéni védőeszköz típus OV Simple 52

53 nto Mend KD kézi deltacsiszoló - élméret: 95mm - nehezen hozzáférhetõ sarkok csiszolására vagy finom felületi megmunkálásra - könnyen cserélhető csiszolópapír Megnevezés KD 95 KD 95-DV KD 95-V kézi deltacsiszoló tapadó dörzsvászon 3db 40-es, 2db 60-as finomságú tapadó vízálló csiszolópapír 3 db 400-as, 2db 280-as finomságú nto-mend S portörlő kendő - fémhez, fához és műanyaghoz, használata minden lakkozás előtt javasolt - maradéktalanul eltávolítja a felületről a por- és csiszolási szemcséket, szennyeződéseket - soha nem szárad ki - garantáltan szilikonmentes S Staubfix Soft S Staubfix Universal S Staubfix Standard - S Soft: 10 db / csomag - S Standard és Universal: 5 db / csomag Soft Puha gyapjúanyagból készült, alacsony tapadó erővel és garantáltan szilikonmentes. por megbízható lekötését a teljes felületen egyenletesen elosztott impregnálás biztosítja. Staubfix Soft porlekötő kendők ezért ideálisan alkalmazhatók tisztításra minden festési és más felületkezelési eljárásoknál, továbbá az iparban, irodában, háztartásban valamint az autóban. Universal nagyobb száltávolságú cellulózgyapjúból készült, könnyebb porlekötő kendő különösen jó csúszó tulajdonságú impregnálásával kedvező árú alternatívája a STNDRD kendőknek. Megbízható porlekötést biztosít. Standard gyakorlatban évtizedek óta jól bevált klasszikus porlekötő kendő. Univerzálisan alkalmazható. Kis száltávolságú, mézgás cellulózgyapjú anyagból készült, kopásálló porlekötő kendő. Felülmúlhatatlan tisztító hatásának köszönhetően a legmakacsabb piszkokat, mint az odaszáradt csiszolási maradványokat is eltávolítja a felületről. 53
