1 C-MRV rendszer Haier C-MRV központi légkondicionáló rendszer nem csupán egy kereskedelmi légkondicionáló rendszer, hanem magában foglal központi vezérlési technológiát és intelligens inverter technológiát is. Sokféle hálózati kiépítési lehetõséggel, intelligensvezérléssel, energiahatékony üzeel és könnyû szerelhetõséggel. Maximálisan 16 darab beltéri egység csatlakoztatható egy kültéri egységhez, és a beltéri egységek külön vagy párhuzamosan is üzemelhetnek egyidejûleg. Egy vezérlõvel is lehetséges akár 256 beltéri egység vezérlése (16 csoport). 7 féle típus 40 modellje alkotja a választható beltéri egységeket. Csúcstechnológia Kettõ az egyben inverteres scroll kompresszor technológia, magas hatásfok, még nagyobb energiatakarékosság Maximálisan 16 beltéri egység csatlakoztatható a kültéri egységhez Szabadon tervezhetõ hûtõköri vezetékek beépíthetõ beltéri egységek teljesítménye 135%-a lehet a kültéri egység teljesítményének utomatikus címzés Kötetlen bekötési eljárás, könnyû beszerelés lacsony üzemköltség utomatikus újraindulás Magas komfortszint Teljesítménykompenzáció a beltéri egységeknél Tág határok közötti alkalmazhatóság utomatikus hibakeresés Kisegítõ üzem Hóesés elleni védelem Kiváló alkalmazhatóság Többféle vezérlési lehetõség utomatikus költségszámlálás

2 2004-es C-MRV berendezések Típus Teljesítmény (BTU/h) Kazettás (4 irányú) Kazettás (2 irányú) Rejtett 7,000 9,000 12,000 14,000 16,000 18,000 24,000 28,000,000 36,000 45,000 Kültéri egység 2 Haier C-MRV 2004

3 Parapet\mennyezeti Légcsatornázható Oldalfali 96,000 BTU/h Haier C-MRV

4 Csúcstechnika Kettõ az egyben inverteres scroll kompresszor technológia, magas hatásfok, még nagyobb energiatakarékosság 10HP 100% Normál esetben a fix sebességû kompresszor ki/bekapcsolásával szabályozzuk a hûtési kapacitást, ami túl sok energiaveszteséggel jár. Eközben a Haier kettõ az egyben technológiájával egyrészt jelentõsen csökkenti az energiaveszteséget, másrészt megoldja az olajegyenlõség kérdését is. Haier C-MRV rendszer inverter technológiára és elektronikus expanziós szelepre épít, amelyek révén pontosan szabályozható a hûtõközeg adagolás és gyors, hatékony hõmérséklet szabályozás érhetõ el. fokozatmentes sebességszabályozású kültéri egység a frekvenciaszabályozás révén szintén gyorsan reagál a fellépõ igényváltozásokra. fentiekbõl adódóan a Haier C-MRV rendszer állandó hõmérsékletet képes biztosítani. régi ki/bekapcsolású légkondicionálók nem képesek állandó értéken tartani a belsõ hõmérsékletet a megszakítások miatt. fix 10HP (hûtés) helyiséghõmérséklet inverter fix 5HP 5HP 5HP alacsony Telj. 10HP 8% magas 5HP C-MRV rendszer régi fix sebességú légkondicionáló Kompresszor teljesítmény szabályozás Haier MRV rendszerek a beállított hõmérsékleti érték elérése után 0.5 oc-os intervallumon belül képesek a hõmérsékletet szabályozni. idõ Maximálisan 16 beltéri egység csatlakoztatható a kültéri egységhez Köszönhetõen a tökéletes tervezésnek, a Haier inverteres multisplit rendszere akár 2.1 k beltéri egységteljesítményig is képes leszabályozni, mindezt 6 féle beltéri egységnél. 28 k hûtési teljesítményû kültéri egység maximálisan 16 beltéri egységet szolgálhat ki. Szabadon tervezhetõ hûtõköri vezetékek Nyomásvezérlés és elektronikus expanziós szelepek teszik lehetõvé a tág határokkal bíró nyomvonaltervezést. Kültéri egység Elsõ osztóidom Csõtávolságok - 28 k Vezetékhossz Teljes csõhossz (valós hossz) 1 hûtõkör lehetséges hossza Valós hossz Megfelelõ hossz Lehetséges hossz az elsõ osztóidom után 250m Lo100m Lo125m Io50m Ho50m Beltéri egység l L ho30m Szintkülönbség Szintkülönbség beltéri egységek között Szintkülönbség beltéri és kültéri egység között ho30m Ho50m 4 Haier C-MRV 2004

5 Csúcstechnológia beépíthetõ beltéri egységek teljesítménye 135%-a lehet a kültéri egység teljesítményének 35% Többletteljesítmény Optimális tervezés Kültéri egység teljesítménye 10HP Csatlakoztatható beltéri egységek száma % 100% normál eset beltéri egység kültéri egység utomatikus címzés kounikációhoz polaritás mentes, kéteres kábeleket használunk, ezzel kiküszöböljük a rossz bekötés lehetõségét. fenti technológiának köszönhetõen a beltéri egységek címzése automatikus, ezzel egyszerûsítve a beüzemelési feladatot is. Kötetlen bekötési eljárás, könnyû beszerelés hagyományos multisplit rendszereknél a hûtõközeg vezeték osztása csak egyszer lehetséges, ezáltal megnehezítve az installációs feladatot. Haier nagy lépést tett a hûtõközeg elosztási technológiáért, és kifejlesztett egy többlépcsõs osztóidomos megoldást. Eszerint a hûtõközegvezetékrõl szabadon ágazhatunk le Y vagy F osztóidomokkal. Y osztóidom F osztóidom lacsony üzemköltség Mivel a Haier MRV rendszer beltéri egységei egymástól függetlenül is üzemeltethetõek, a légkondicionáló hálózatban csak azok a berendezések fognak hûteni vagy fûteni, ahol ez szükséges. Így azokhoz a rendszerekhez képest ahol a beltéri egységek csak együttes ki és bekapcsolással vezérelhetõek a Haier rendszer jelentõsen redukálja a fentiekbõl adódó üzemeltetési veszteségeket. z inverteres technológiából adódóan pedig a rendszer teljesítménye a mindenkori hûtési vagy fûtési igénynek megfelelõ lesz, ezáltal kiküszöbölve a ki/bekapcsolásos teljesítményszabályozás nyílvánvaló energiaveszteségeit. Használatban Használaton kívül utomatikus újraindulás E funkció aktiválása után a rendszer abban az üzeódban indul újra áramkimaradás után, amiben elõzõleg üzemelt. Haier C-MRV

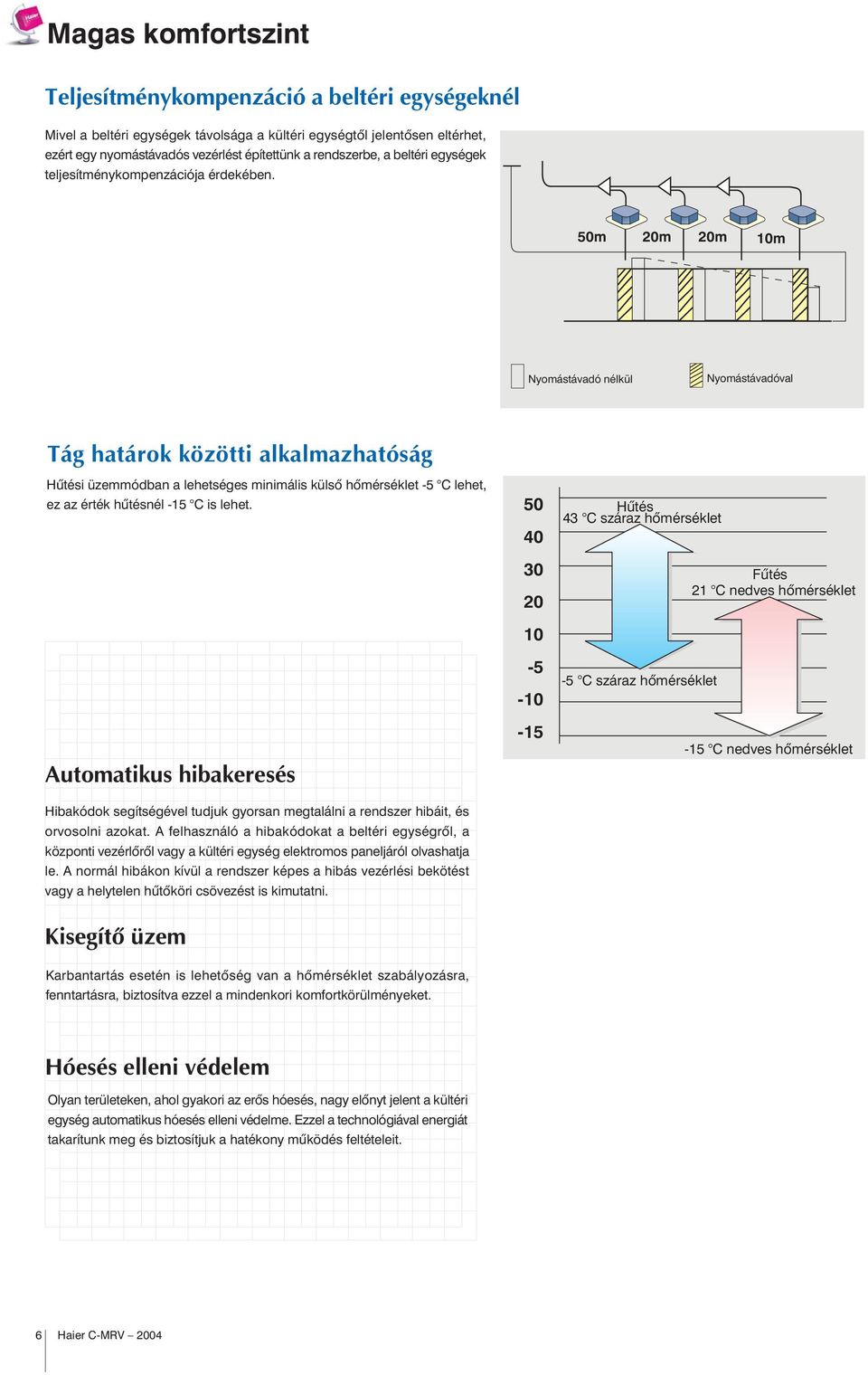

6 Magas komfortszint Teljesítménykompenzáció a beltéri egységeknél Mivel a beltéri egységek távolsága a kültéri egységtõl jelentõsen eltérhet, ezért egy nyomástávadós vezérlést építettünk a rendszerbe, a beltéri egységek teljesítménykompenzációja érdekében. 50m 20m 20m 10m Nyomástávadó nélkül Nyomástávadóval Tág határok közötti alkalmazhatóság Hûtési üzeódban a lehetséges minimális külsõ hõmérséklet -5 C lehet, ez az érték hûtésnél -15 C is lehet Hûtés 43 C száraz hõmérséklet Fûtés 21 C nedves hõmérséklet 10 utomatikus hibakeresés Hibakódok segítségével tudjuk gyorsan megtalálni a rendszer hibáit, és orvosolni azokat. felhasználó a hibakódokat a beltéri egységrõl, a központi vezérlõrõl vagy a kültéri egység elektromos paneljáról olvashatja le. normál hibákon kívül a rendszer képes a hibás vezérlési bekötést vagy a helytelen hûtõköri csövezést is kimutatni C száraz hõmérséklet -15 C nedves hõmérséklet Kisegítõ üzem Karbantartás esetén is lehetõség van a hõmérséklet szabályozásra, fenntartásra, biztosítva ezzel a mindenkori komfortkörülményeket. Hóesés elleni védelem Olyan területeken, ahol gyakori az erõs hóesés, nagy elõnyt jelent a kültéri egység automatikus hóesés elleni védelme. Ezzel a technológiával energiát takarítunk meg és biztosítjuk a hatékony mûködés feltételeit. 6 Haier C-MRV 2004

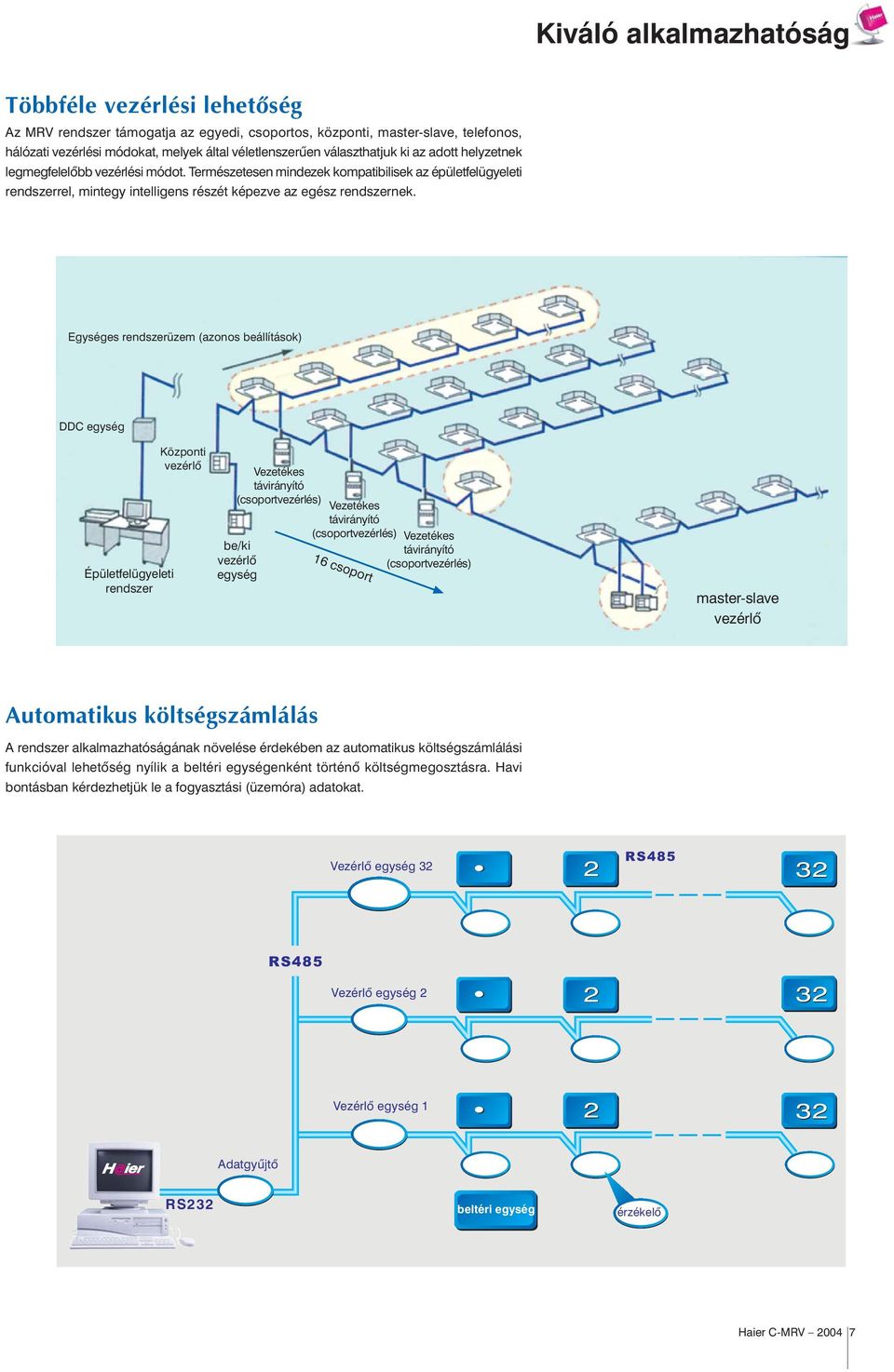

7 Kiváló alkalmazhatóság Többféle vezérlési lehetõség z MRV rendszer támogatja az egyedi, csoportos, központi, master-slave, telefonos, hálózati vezérlési módokat, melyek által véletlenszerûen választhatjuk ki az adott helyzetnek legmegfelelõbb vezérlési módot. Természetesen mindezek kompatibilisek az épületfelügyeleti rendszerrel, mintegy intelligens részét képezve az egész rendszernek. Egységes rendszerüzem (azonos beállítások) DDC egység Épületfelügyeleti rendszer Központi vezérlõ Vezetékes távirányító (csoportvezérlés) Vezetékes távirányító be/ki vezérlõ egység (csoportvezérlés) Vezetékes távirányító (csoportvezérlés) 16 csoport master-slave vezérlõ utomatikus költségszámlálás rendszer alkalmazhatóságának növelése érdekében az automatikus költségszámlálási funkcióval lehetõség nyílik a beltéri egységenként történõ költségmegosztásra. Havi bontásban kérdezhetjük le a fogyasztási (üzemóra) adatokat. Vezérlõ egység 2 RS485 RS485 Vezérlõ egység 2 2 Vezérlõ egység 1 2 datgyûjtõ RS2 beltéri egység érzékelõ Haier C-MRV

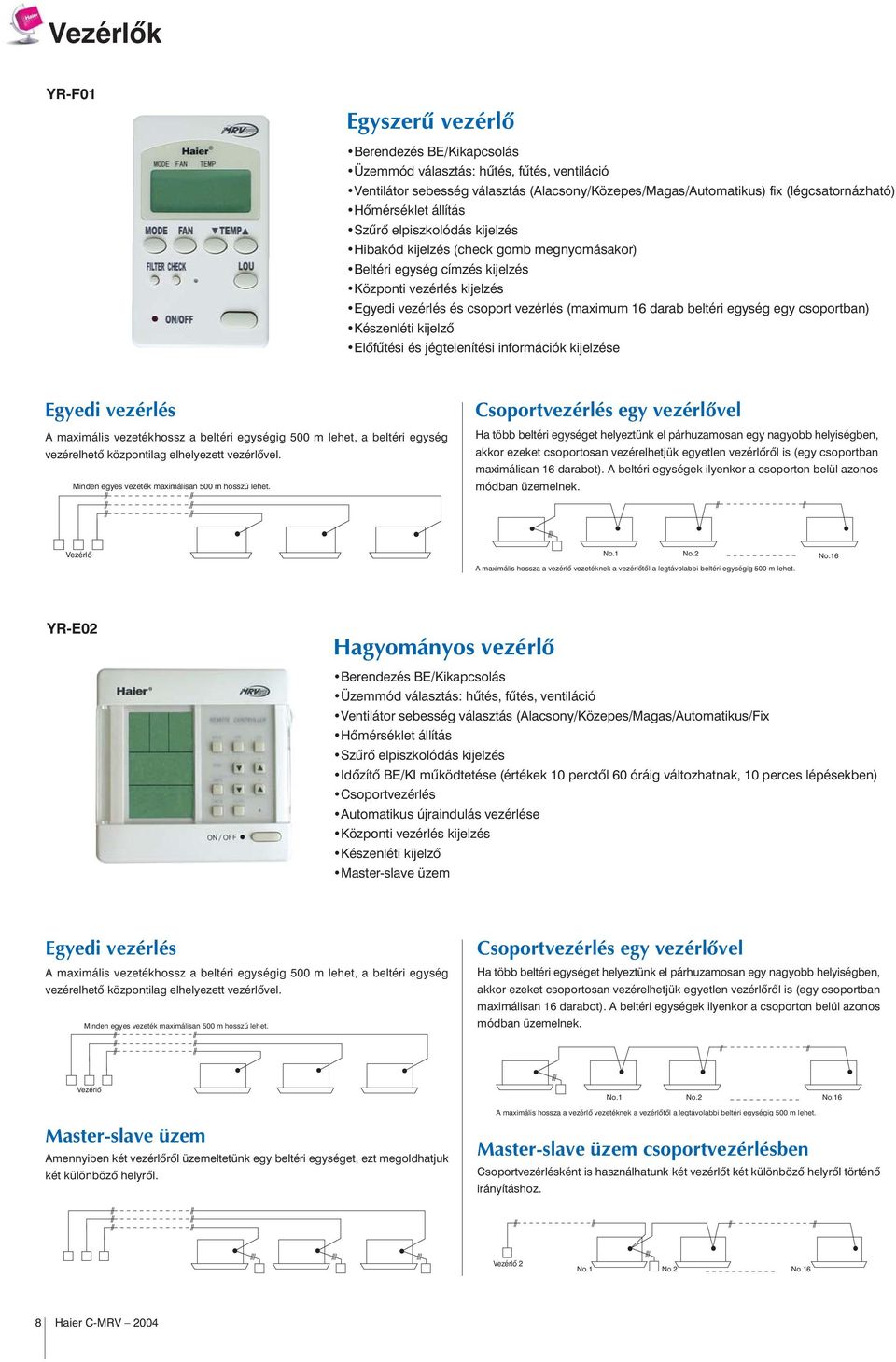

8 Vezérlõk YR-F01 Egyszerû vezérlõ Berendezés BE/Kikapcsolás Üzeód választás: hûtés, fûtés, ventiláció Ventilátor sebesség választás (lacsony/közepes/magas/utomatikus) fix (légcsatornázható) Hõmérséklet állítás Szûrõ elpiszkolódás kijelzés Hibakód kijelzés (check gomb megnyomásakor) Beltéri egység címzés kijelzés Központi vezérlés kijelzés Egyedi vezérlés és csoport vezérlés (maximum 16 darab beltéri egység egy csoportban) Készenléti kijelzõ Elõfûtési és jégtelenítési információk kijelzése Egyedi vezérlés maximális vezetékhossz a beltéri egységig 500 m lehet, a beltéri egység vezérelhetõ központilag elhelyezett vezérlõvel. Minden egyes vezeték maximálisan 500 m hosszú lehet. Csoportvezérlés egy vezérlõvel Ha több beltéri egységet helyeztünk el párhuzamosan egy nagyobb helyiségben, akkor ezeket csoportosan vezérelhetjük egyetlen vezérlõrõl is (egy csoportban maximálisan 16 darabot). beltéri egységek ilyenkor a csoporton belül azonos módban üzemelnek. Vezérlõ No.1 No.2 maximális hossza a vezérlõ vezetéknek a vezérlõtõl a legtávolabbi beltéri egységig 500 m lehet. No.16 YR-E02 Hagyományos vezérlõ Berendezés BE/Kikapcsolás Üzeód választás: hûtés, fûtés, ventiláció Ventilátor sebesség választás (lacsony/közepes/magas/utomatikus/fix Hõmérséklet állítás Szûrõ elpiszkolódás kijelzés Idõzítõ BE/KI mûködtetése (értékek 10 perctõl 60 óráig változhatnak, 10 perces lépésekben) Csoportvezérlés utomatikus újraindulás vezérlése Központi vezérlés kijelzés Készenléti kijelzõ Master-slave üzem Egyedi vezérlés maximális vezetékhossz a beltéri egységig 500 m lehet, a beltéri egység vezérelhetõ központilag elhelyezett vezérlõvel. Minden egyes vezeték maximálisan 500 m hosszú lehet. Csoportvezérlés egy vezérlõvel Ha több beltéri egységet helyeztünk el párhuzamosan egy nagyobb helyiségben, akkor ezeket csoportosan vezérelhetjük egyetlen vezérlõrõl is (egy csoportban maximálisan 16 darabot). beltéri egységek ilyenkor a csoporton belül azonos módban üzemelnek. Vezérlõ Master-slave üzem mennyiben két vezérlõrõl üzemeltetünk egy beltéri egységet, ezt megoldhatjuk két különbözõ helyrõl. No.1 No.2 No.16 maximális hossza a vezérlõ vezetéknek a vezérlõtõl a legtávolabbi beltéri egységig 500 m lehet. Master-slave üzem csoportvezérlésben Csoportvezérlésként is használhatunk két vezérlõt két különbözõ helyrõl történõ irányításhoz. Vezérlõ 2 No.1 No.2 No.16 8 Haier C-MRV 2004

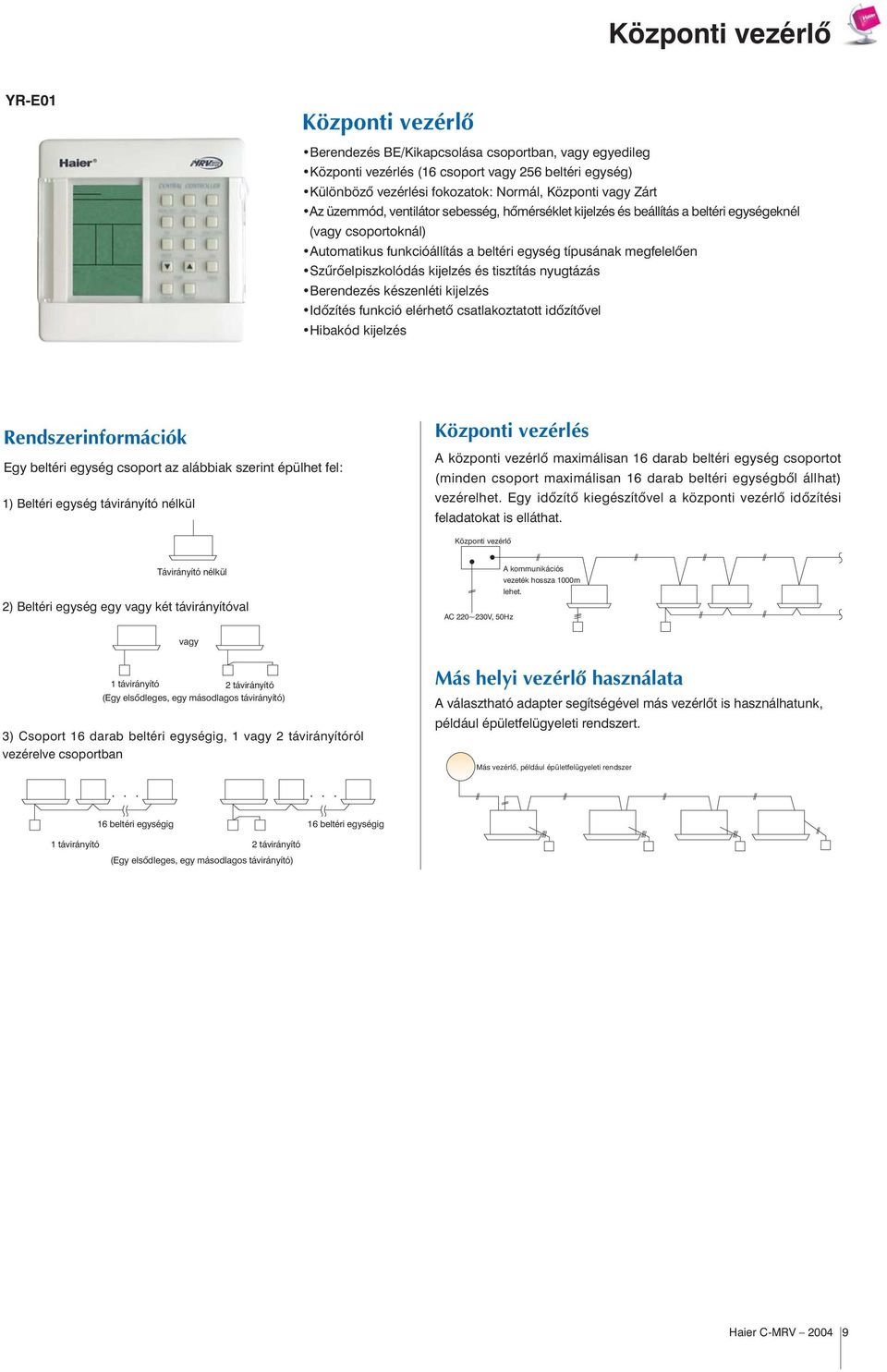

9 Központi vezérlõ YR-E01 Központi vezérlõ Berendezés BE/Kikapcsolása csoportban, vagy egyedileg Központi vezérlés (16 csoport vagy 256 beltéri egység) Különbözõ vezérlési fokozatok: Normál, Központi vagy Zárt z üzeód, ventilátor sebesség, hõmérséklet kijelzés és beállítás a beltéri egységeknél (vagy csoportoknál) utomatikus funkcióállítás a beltéri egység típusának megfelelõen Szûrõelpiszkolódás kijelzés és tisztítás nyugtázás Berendezés készenléti kijelzés Idõzítés funkció elérhetõ csatlakoztatott idõzítõvel Hibakód kijelzés Rendszerinformációk Egy beltéri egység csoport az alábbiak szerint épülhet fel: 1) Beltéri egység távirányító nélkül Központi vezérlés központi vezérlõ maximálisan 16 darab beltéri egység csoportot (minden csoport maximálisan 16 darab beltéri egységbõl állhat) vezérelhet. Egy idõzítõ kiegészítõvel a központi vezérlõ idõzítési feladatokat is elláthat. Központi vezérlõ Távirányító nélkül 2) Beltéri egység egy vagy két távirányítóval C 220~230V, 50Hz kounikációs vezeték hossza 1000m lehet. vagy 1 távirányító 2 távirányító (Egy elsõdleges, egy másodlagos távirányító) 3) Csoport 16 darab beltéri egységig, 1 vagy 2 távirányítóról vezérelve csoportban Más helyi vezérlõ használata választható adapter segítségével más vezérlõt is használhatunk, például épületfelügyeleti rendszert. Más vezérlõ, például épületfelügyeleti rendszer 16 beltéri egységig 16 beltéri egységig 1 távirányító 2 távirányító (Egy elsõdleges, egy másodlagos távirányító) Haier C-MRV

10 Osztóidomok Y típusú osztóidom FQG-B180 Gáz oldal Folyadék oldal FQG-B Gáz oldal Folyadék oldal F osztóidom FQG-H3704 Gáz oldal Folyadék oldal FQG-H3708 Gáz oldal Folyadék oldal Haier C-MRV 2004

11 C-MRV kültéri egység adatok Típus Hûtõközeg Teljesítmény adatok Teljesítmény Légszállítás Zajszint Magas Magas db() Maximálisan csatlakoztatható beltéri egységek száma Elektromos adatok Hálózati feszültség Üzemi áramfelvétel Teljesítmény felvétel Fagyvédelmi fûtés Méret és tömeg Külsõ méretek Csomagolási méretek Nettó tömeg Szállítási tömeg Hûtõköri adatok Töltet Hûtõköri vezeték Hûtés Fûtés Hûtés Fûtés Hûtés Fûtés Fûtés Gáz oldal Folyadék oldal Maximális csõhossz Valós hossz 1 hûtõkörön belül Megfelelõ hossz Maximális Belt. és kült. egys. k. szintkülönbség Belt. egységek között Teljes megengedhetõ csõhossz m 3 /h F, V, Hz k k m m m m m U96NFTBH 85000(96000) 25000(28000) 21300(24000) 89000(107500) 26100(31500) 22300(26900) , 380~400, (26.0) 16.0(24.4) 12.0(16.6) 10.0(13.5) /1290/ /1414/ /8" U96NFTBH () Haier C-MRV

12 Kazettás, 4 irányú kifúvással Típus (09,12,14,16) Típus (18,24,28) Típus (,36,45) Beszerelési méretek () 460 Tartó rúd Legalább 415 Mennyezet panel legalább 1000 legalább 1000 Panel 630 Mennyezet 600 beltéri egység 575 Távolság a két függesztõ rúd között 620 Beltéri egység 575 Mennyezet 600 Burkoló panel méret 630 távolság a két függesztõ rúd között B C D takarópanel ráfedése a mennyezetre legalább 15 legyen Tartó rúd felfogatás legalább 1000 Mennyezet Burkoló panel B09-B Mennyezet panel Típus B18 B24 B28 B B36 B B C () D Típus Hûtõközeg Távirányító Teljesítmény adatok Teljesítmény Légszállító egység Ventilátor Légszállítás Teljesítmény felvétel Zajszint Elektromos adatok Hálózati feszültség Áramfelvétel Energiafelvétel Teljesítmény tényezõ Indítási áramfelvétel Méretek és tömegek Berendezés nettó méretek Berendezés száll. méretek Berendezés nettó tömeg Berendezés szállítási tömeg Takarópanel nettó méretek Takarópanel száll. méretek Takarópanel nettó tömeg Takarópanel szállítási tömeg Csõméretek Hûtõköri csõvezeték Cseppvízvezeték átmérõ Hûtés Fûtés (Ma/Kö/l) Folyadék vezeték Gáz vezeték m 3 /h db() F, V, Hz % B092FEBI B122FEBI B142FEBI B162FEBI B182FEBI e Centrifugális /39/ /570/ /715/ /630/70 685/685/ /4 1/ Centrifugális /39/ /570/ /715/ /630/70 685/685/ Centrifugális /39/ /570/ /715/ /630/70 685/685/ Centrifugális /39/ /570/ /715/ /630/70 685/685/ Centrifugális /34/ /840/ /910/ /950/80 980/980/ Haier C-MRV 2004

13 Kazettás, 4 irányú kifúvással Halk üzem ventilátor lapátjai szabálytalan csigavonalat írnak le, ezáltal lehetõvé téve az alacsony mûködési zajszintet. diffuzor 3D lapát Kompakt kivitel Köszönhetõen a kompakt tervezésnek a beltéri egység magassága csak 240. Figyelembe véve az álmennyezet és a fal közötti szokásos magasságot, a beltéri egység így könnyen beszerelhetõ típusok is szabványos 600x600 méretûek. Kiegészítõ kifúvási csatlakozás Egy kiegészítõ légcsatornát csatlakoztathatunk a berendezéshez, másik helyiség légkondicináláshoz. Precíz vezérlés beltéri egység optimális üzemkörülményeinek biztosításához hûtõközeg hõmérsékletet és nyomást diagnosztizálunk, elektronikus expanziós szeleppel végezzük a hûtõközeg adagolást, ezáltal biztosítva minden beltéri egységnél az energiahatékonyságot és a komfortkörülményeket. Szabványos, kezelhetõ takarókeret szívó rács elforgatható 90 -al, a beépítés tetszõlegesen történhet Egység: *09, 12, 14, 16 típus Beépített nagy emelõmagasságú cseppvízszivattyú beépített cseppvízszivattyú a keletkezett cseppvizet automatikusan továbbítja. lapesetben az emelõmagasság 600, ami egy ideális cseppvízhálózat kialakítását teszi lehetõvé Egység: * 18, 24, 28 típus Kissé nyomjuk felfelé a rácsot Oldalsó rész Középsõ rész Vegyük ki a légszûrõt Tisztítás után helyezzük vissza Szabványos, kezelhetõ takarókeret Oldalsó rész Középsõ rész Csukjuk vissza a beszívó rácsot takarópanel szabványos tervezésû, és hatásosan valósítja meg a légmennyiség és légáramlási irány vezérlését. Tisztítása egyszerûen történhet, a mennyezet bepiszkolódása nélkül. Nagy szûrõfelülettel rendelkezik a tisztítási periódus megnövelése érdekében. mennyiben sok beltéri egységrõl van szó, a karbantartási költségek jelentõsen kisebbek lehetnek. Állítható függeszték Egyszerûen távolítsuk el a az állító panel takarását a négy sarokban, és máris könnyedén beállítható a berendezés pontos helyzete. Komfortos hõmérséklet szabályozási rendszer 3 féle légterelési mód a különbözõ felhasználási esetekhez. Példa Helyzet lapeset (Típus18~45) Közvetlen légáramlat védelem utomatikus légterelés fûtési üzeód kezdetén a hideg levegõ emberi testre jutásától. Memória funkcióval a legutolsó légterelõ helyzethez az automatikus beállításhoz. B242FEBI B282FEBI B2FEBI B362FEBI B452FEBI Centrifugális /35/ Centrifugális /35/ Centrifugális /40/37 Centrifugális /40/37 Centrifugális /40/ /840/ /910/ /950/80 980/980/ /840/ /910/ /950/80 980/980/ /840/ /920/ /950/ /995/ /840/ /920/ /950/ /995/ /840/ /920/ /950/ /995/ /4" /4" Haier C-MRV

14 Kazettás, 2 irányú kifúvással Beszerelési méretek () Beszerelési és karbantartási helyszükséglet () Elektromos Legalább 45 Légcsatorna csatlakozások doboz Légcsatorna csatlakozások Mennyezet panel Legalább 1000 Legalább 1000 Legalább B C D Others hûtõköri gáz vezeték hûtõköri folyadék vezeték cseppvíz vezeték víz belépés B072/ 092/ 122 /142/ 162 Mennyezet Gépnagyság Típus B C D B072 B092 B122 B142 B B182 B () kábel csatlakozás 150 kifúvó légcsatorna csatlakozás 200 B182 B Mennyezet Típus Hûtõközeg Távirányító Teljesítmény adatok Teljesítmény Légszállító egység Ventilátor Légszállítás Teljesítmény felvétel Zajszint Elektromos adatok Hálózati feszültség Áramfelvétel Energiafelvétel Teljesítmény tényezõ Indítási áramfelvétel Méretek és tömegek Berendezés nettó méretek Berendezés száll. méretek Berendezés nettó tömeg Berendezés szállítási tömeg Takarópanel nettó méretek Takarópanel száll. méretek Takarópanel nettó tömeg Takarópanel szállítási tömeg Csõméretek Hûtõköri csõvezeték Cseppvízvezeték átmérõ Hûtés Fûtés (Ma/Kö/l) Folyadék vezeték Gáz vezeték m 3 /h db() F, V, Hz % B072FDBH B092FDBH B122FDBH B142FDBH B162FDBH // /830/ /1029/ /1000/75 664/1060/ // /830/ /1029/ /1000/75 664/1060/ // /830/ /1029/ /1000/75 664/1060/ // /830/ /1029/ /1000/75 664/1060/ /33/ /1350/ /1549/ /1520/75 664/1580/ Haier C-MRV 2004

15 Kazettás, 2 irányú kifúvással Halk üzem ventilátor lapátjai szabálytalan csigavonalat írnak le, ezáltal lehetõvé téve az alacsony mûködési zajszintet. z alacsony nyomású ventilátor is feltétele a halk üzemnek. Összefüggésben a mennyezettel berendezés jól illeszthetõ a mennyezethez. hosszúkás keskeny kivitel kiválóan alkalmazható a világítótestekkel együtt. berendezések szélessége minden típusnál megegyezik. Szabványos, kezelhetõ takarókeret takarópanel szabványos tervezésû, és hatásosan valósítja meg a légmennyiség és légáramlási irány vezérlését. Tisztítása egyszerûen történhet, a mennyezet bepiszkolódása nélkül. Nagy szûrõfelülettel rendelkezik a tisztítási periódus megnövelése érdekében. mennyiben sok beltéri egységrõl van szó, a karbantartási költségek jelentõsen kisebbek lehetnek. Oldalsó rész Oldalsó rész Középsõ rész Középsõ rész Beépített nagy emelõmagasságú cseppvízszivattyú beépített cseppvízszivattyú a keletkezett cseppvizet automatikusan továbbítja. lapesetben az emelõmagasság 600, ami egy ideális cseppvízhálózat kialakítását teszi lehetõvé. Könnyû kivitel Köszönhetõen az átgondolt tervezésnek a beltéri egységek könnyû, de masszív szerkezetûek. Ez könnyûvé teszi a beszerelési munkálatokat. Precíz vezérlés beltéri egység optimális üzemkörülményeinek biztosításához hûtõközeg hõmérsékletet és nyomást diagnosztizálunk, elektronikus expanziós szeleppel végezzük a hûtõközeg adagolást, ezáltal biztosítva minden beltéri egységnél az energiahatékonyságot és a komfortkörülményeket. 600 utomatikus újraindulás (opcionális) E funkció révén a rendszer abban az üzeódban indul újra áramkimaradás után, amiben elõzõleg üzemelt (YR-E02 hagyományos vezérlõ használata szükséges). B182FDBH B242FDBH B282FDBH Kiegészítõ kifúvási csatlakozás Egy kiegészítõ légcsatornát csatlakoztathatunk a berendezéshez, másik helyiség légkondicináláshoz Levegõ kilépés /33/ /33/ /33/30 Mennyezet /1350/ /1549/ /1520/75 664/1580/ /1350/ /1549/ /1520/75 664/1580/ /1350/ /1549/ /1520/75 664/1580/ Haier C-MRV

16 Rejtett (50 Pa külsõ statikus nyomással) Méretek c Beszerelési mód b i e d f g a ) Kifúvó légcsatorna Kifúvás berendezés elszívás visszaszívott levegõ h Beépítési méretek (egység: ) Típus a b c d e f g h i E072FEBI E092FEBI E122FEBI E162FEBI E182FEBI E242FEBI Kifúvás B) berendezés legalább 1m elszívás berendezés visszaszívó csonkkal szerelendõ visszaszívott levegõ Típus Hûtõközeg Távirányító Teljesítmény adatok Teljesítmény Légszállító egység Ventilátor Légszállítás Teljesítmény felvétel Zajszint Elektromos adatok Hálózati feszültség Áramfelvétel Energiafelvétel Teljesítmény tényezõ Indítási áramfelvétel Méretek és tömegek Berendezés nettó méretek Berendezés száll. méretek Berendezés nettó tömeg Berendezés szállítási tömeg Csõméretek Hûtõköri csõvezeték Cseppvízvezeték átmérõ Hûtés Fûtés (Ma/Kö/l) Folyadék vezeték Gáz vezeték m 3 /h db() F, V, Hz % E072FEBI E092FEBI E122FEBI E162FEBI E182FEBI /35/ /445/ /515/ /35/ /445/ /515/ /35/ /445/ /515/ /41/ /445/ /515/ /42/ /445/ /515/ Haier C-MRV 2004

17 Rejtett (50 Pa külsõ statikus nyomással) Összefüggésben a berendezéssel beltéri egység a mennyezetbe kerül beépítésre, csak az elszívó és kifúvó rácsok láthatóak. z általánosan használatos rácsok alkalmazhatók. Hosszú légcsatorna csatlakoztatási lehetõség z alábbi ábra szerint légcsatornát csatlakoztathatunk kifúvási oldalon. Kifúvó flexibilis csatorna beltéri egység elszívó csatorna Levegõ kifúvás berendezés visszaszívó csonkkal szerelendõ levegõ elszívás Kompakt kivitel z átgondolt tervezésnek köszönhetõen az összes típus magassága csak 225, így könnyû szerelni és karbantartani. berendezéseknek ezenkívül kétoldali cseppvízcsatlakozásuk is van. Precíz vezérlés beltéri egység optimális üzemkörülményeinek biztosításához hûtõközeg hõmérsékletet és nyomást diagnosztizálunk, elektronikus expanziós szeleppel végezzük a hûtõközeg adagolást, ezáltal biztosítva minden beltéri egységnél az energiahatékonyságot és a komfortkörülményeket. 225 utomatikus újraindulás (opcionális) E funkció révén a rendszer abban az üzeódban indul újra áramkimaradás után, amiben elõzõleg üzemelt (YR-E02 hagyományos vezérlõ használata szükséges). E242FEBI /42/ /445/ /515/ Haier C-MRV

18 Parapet\Mennyezeti Típus (09,12,16) Típus (18,24) Beszerelési méretek (mennyezeti típus) szerelõkeret méretei mennyezeti elhelyezés esetén szerelõkeret méretei parapet elhelyezés esetén 990() 500() 245() Állító keret berendezés széle 65() 678() 553() 473() Vájat a falban x70() x35() 88() 125() 100() C E F Rögzítési pont 4-12x27 B or C Belsõ felfüggesztési mód Típus () B() C() D() E() F() szerelési mód C092, 122, belsõ C182, 242, külsõ Tartó rúd kevesebb mint 40 Külsõ felfüggesztési mód Tartó rúd kevesebb mint 40 B távolság a tartó rudak között) C távolság a tartó rudak között) Megjegyzés: fenti rajz csak vázlat, a megfelelõ rajzokat a mérettáblázatok tartalmazzák. Típus Hûtõközeg Távirányító Teljesítmény adatok Teljesítmény Légszállító egység Ventilátor Légszállítás Teljesítmény felvétel Zajszint Elektromos adatok Hálózati feszültség Áramfelvétel Energiafelvétel Teljesítmény tényezõ Indítási áramfelvétel Méretek és tömegek Berendezés nettó méretek Berendezés száll. méretek Berendezés nettó tömeg Berendezés szállítási tömeg Csõméretek Hûtõköri csõvezeték Cseppvízvezeték átmérõ Hûtés Fûtés (Ma/Kö/l) Folyadék vezeték Gáz vezeték m 3 /h db() F, V, Hz % C092FEBH C122FEBH C162FEBH C182FEBH C242FEBH R /37/ /990/ /1150/ /37/ /990/ /1150/ /37/ /990/ /1150/ /38/ /10/ /1380/ /38/ /10/ /1380/ Haier C-MRV 2004

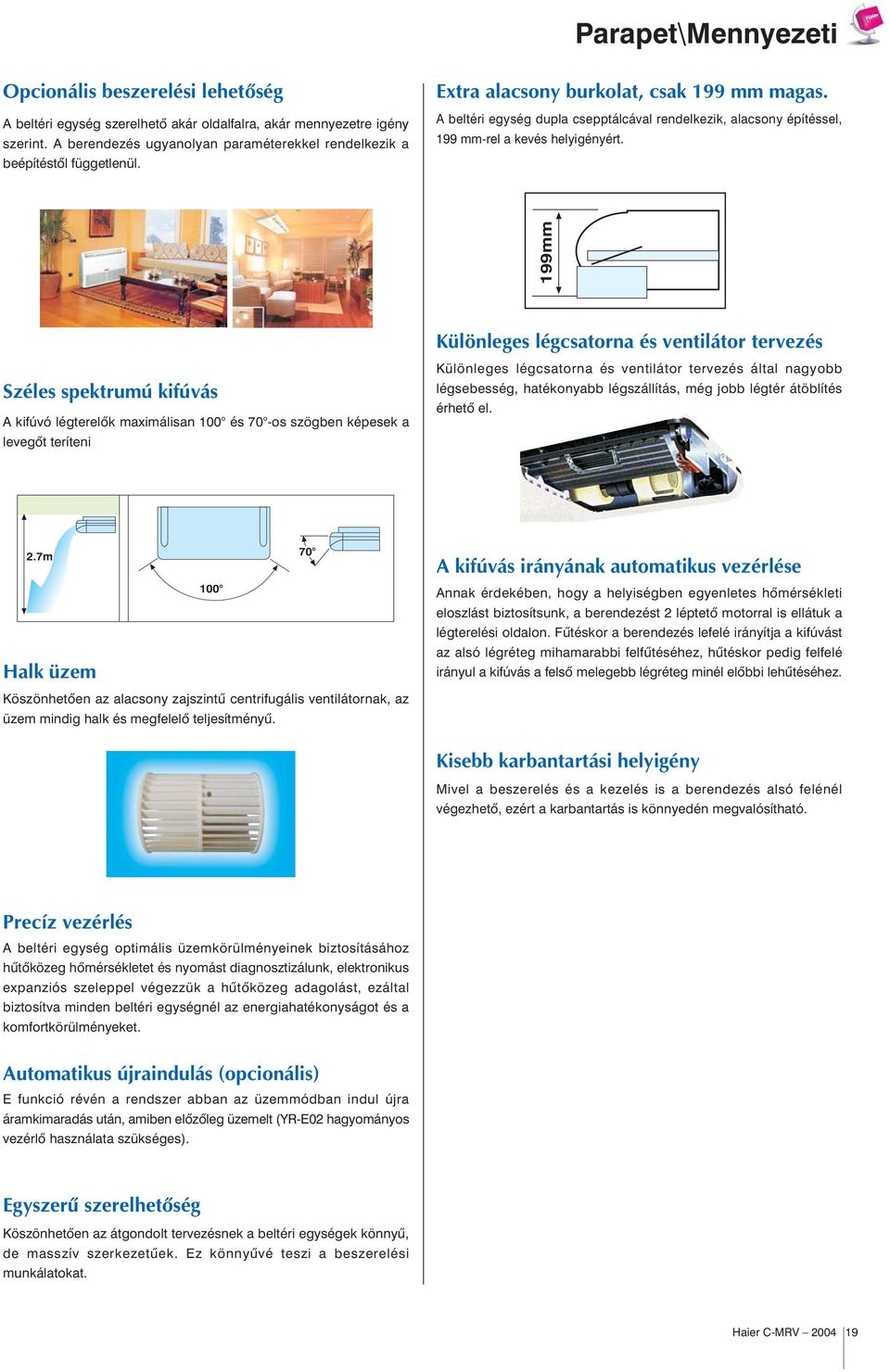

19 Parapet\Mennyezeti Opcionális beszerelési lehetõség beltéri egység szerelhetõ akár oldalfalra, akár mennyezetre igény szerint. berendezés ugyanolyan paraméterekkel rendelkezik a beépítéstõl függetlenül. Extra alacsony burkolat, csak 199 magas. beltéri egység dupla csepptálcával rendelkezik, alacsony építéssel, 199 -rel a kevés helyigényért. 199 Különleges légcsatorna és ventilátor tervezés Széles spektrumú kifúvás kifúvó légterelõk maximálisan 100 és 70 -os szögben képesek a levegõt teríteni Különleges légcsatorna és ventilátor tervezés által nagyobb légsebesség, hatékonyabb légszállítás, még jobb légtér átöblítés érhetõ el. 2.7m Halk üzem Köszönhetõen az alacsony zajszintû ventilátornak, az üzem mindig halk és megfelelõ teljesítményû. kifúvás irányának automatikus vezérlése nnak érdekében, hogy a helyiségben egyenletes hõmérsékleti eloszlást biztosítsunk, a berendezést 2 léptetõ motorral is ellátuk a légterelési oldalon. Fûtéskor a berendezés lefelé irányítja a kifúvást az alsó légréteg mihamarabbi felfûtéséhez, hûtéskor pedig felfelé irányul a kifúvás a felsõ melegebb légréteg minél elõbbi lehûtéséhez. Kisebb karbantartási helyigény Mivel a beszerelés és a kezelés is a berendezés alsó felénél végezhetõ, ezért a karbantartás is könnyedén megvalósítható. Precíz vezérlés beltéri egység optimális üzemkörülményeinek biztosításához hûtõközeg hõmérsékletet és nyomást diagnosztizálunk, elektronikus expanziós szeleppel végezzük a hûtõközeg adagolást, ezáltal biztosítva minden beltéri egységnél az energiahatékonyságot és a komfortkörülményeket. utomatikus újraindulás (opcionális) E funkció révén a rendszer abban az üzeódban indul újra áramkimaradás után, amiben elõzõleg üzemelt (YR-E02 hagyományos vezérlõ használata szükséges). Egyszerû szerelhetõség Köszönhetõen az átgondolt tervezésnek a beltéri egységek könnyû, de masszív szerkezetûek. Ez könnyûvé teszi a beszerelési munkálatokat. Haier C-MRV

20 Légcsatornázható, 196 Pa külsõ statikus nyomással Beszerelési helyszükséglet () Méretek Legalább 100 Kifúvás Legalább 900 kémlelõ nyílás ( ) B Gépnagyság D182 D242 D282 D2 D362 D452 Méret 7 () B() C() C Levegõ belépés Legalább 300 hõszigetelés vitorlavászon csatlakozás ütésálló Mennyezet Legalább 200 () levegõ kifúvás berendezés kémlelõ nyílás mennyezet levegõ belépés (szûrõvel) Típus Hûtõközeg Távirányító Teljesítmény adatok Teljesítmény Légszállító egység Ventilátor Légszállítás Teljesítmény felvétel Zajszint Elektromos adatok Hálózati feszültség Áramfelvétel Energiafelvétel Teljesítmény tényezõ Indítási áramfelvétel Méretek és tömegek Berendezés nettó méretek Berendezés száll. méretek Berendezés nettó tömeg Berendezés szállítási tömeg Csõméretek Hûtõköri csõvezeték Cseppvízvezeték átmérõ Hûtés Fûtés (Ma/Kö/l) Folyadék vezeték Gáz vezeték m 3 /h db() F, V, Hz % D182FIBH D242FIBH D282FIBH D2FIBH D362FIBH o /820/ /970/ o /820/ /970/ o /820/ /970/ o /1200/ /1450/ o /1200/ /1450/ /4" 20 Haier C-MRV 2004

21 Légcsatornázható, 196 Pa külsõ statikus nyomással Magas külsõ nyomású ventilátor magas 196 Pa külsõ statikus nyomás teszi lehetõvé a helyiséghõmérséklet gyors szabályozását. magas nyomásnak köszönhetõen gyors légsebességet, halk üzemet, és jó helyiséglevegõ átöblítést kapunk. statikus nyomás Pa értékek között fokozatmentesen szabályozható a körülményekhez igazodva. Kifúvási pontok szabad variációja kivúvó csonkok számát szabadon variálhatjuk a klímatizálandó helyiségeknek megfelelõen, légköbméter és kívánt helyiséghõmérséklet függvényében. Precíz vezérlés beltéri egység optimális üzemkörülményeinek biztosításához hûtõközeg hõmérsékletet és nyomást diagnosztizálunk, elektronikus expanziós szeleppel végezzük a hûtõközeg adagolást, ezáltal biztosítva minden beltéri egységnél az energiahatékonyságot és a komfortkörülményeket. Beépítési lehetõségek nagy választéka beltéri egység csatlakoztatható légcsatornához visszaszívó oldalon, vagy szabadon szívással is. D452FIBH o42 utomatikus újraindulás (opcionális) E funkció révén a rendszer abban az üzeódban indul újra áramkimaradás után, amiben elõzõleg üzemelt (YR-E02 hagyományos vezérlõ használata szükséges) /1200/ /1450/ /4" Haier C-MRV

22 Oldalfali Függesztõ kábel kábel innen vezet lefelé Fal él mennyiben a fali lyuk baloldalon van B lyuk B lyuk Rögzítõ lyukak függõón zsineg (S162,182,242) (S072,092,122,142) Igazítási szint Típus Hûtõközeg Távirányító Teljesítmény adatok Teljesítmény Légszállító egység Ventilátor Légszállítás Teljesítmény felvétel Zajszint Elektromos adatok Hálózati feszültség Áramfelvétel Energiafelvétel Teljesítmény tényezõ Indítási áramfelvétel Méretek és tömegek Berendezés nettó méretek Berendezés száll. méretek Berendezés nettó tömeg Berendezés szállítási tömeg Csõméretek Hûtõköri csõvezeték Cseppvízvezeték átmérõ Hûtés Fûtés (Ma/Kö/l) Folyadék vezeték Gáz vezeték m 3 /h db() F, V, Hz % Megjegyzés: (S072, 092, 122, 142) =145, B=60 (S162, 182) =90, B=70 S072FBH S092FBH S122FBH S142FBH S162FBH /37/ /182/ /260/ /37/ /182/ /260/ /37/ /182/ /260/ /37/ /182/ /260/ /38/ /308/ /373/ Haier C-MRV 2004

23 Oldalfali Halk üzem nagy átmérõjû ventilátornak köszönhetõen a legalacsonyabb zajérték üzem közben csak 33 db(). kifúvás irányának automatikus vezérlése nnak érdekében, hogy a helyiségben egyenletes hõmérsékleti eloszlást biztosítsunk, a berendezést 2 léptetõ motorral is ellátuk a légterelési oldalon. Fûtéskor a berendezés lefelé irányítja a kifúvást az alsó légréteg mihamarabbi felfûtéséhez, hûtéskor pedig felfelé irányul a kifúvás a felsõ melegebb légréteg minél elõbbi lehûtéséhez. Precíz vezérlés beltéri egység optimális üzemkörülményeinek biztosításához hûtõközeg hõmérsékletet és nyomást diagnosztizálunk, elektronikus expanziós szeleppel végezzük a hûtõközeg adagolást, ezáltal biztosítva minden beltéri egységnél az energiahatékonyságot és a komfortkörülményeket. ktív légszûrés Köszönhetõen a speciális légcsatorna kialakításnak a beltéri egységben a kifúvás szabadon irányítható a légkondicionálandó helyiség más-más részeibe. Ezáltal megoszthatjuk beltéri egységünk hûtési teljesítményét az igényekhez igazodva. utomatikus újraindulás (opcionális) E funkció révén a rendszer abban az üzeódban indul újra áramkimaradás után, amiben elõzõleg üzemelt. Mosható frontpanel beszívó rács leszerelése és tisztítása mostantól nem más mint egy könnyû feladat. tiszta beszívó rács egyben biztosítja a hatékony mûködést is. S182FBH /38/ /308/ /373/ Haier C-MRV

24 Egyéb kiegészítõk és méreteik a beltéri egységekhez Elektromos doboz + elektromos expanziós szelep doboz az S09-18 beltéri egységekhez 53 Electromos doboz PMV szelep doboz PMV szelep doboz Electromos doboz () Elektromos expanziós szelep doboz az C09-24 és az E07-24 beltéri egységekhez PMV szelep doboz () 24 Haier C-MRV 2004
