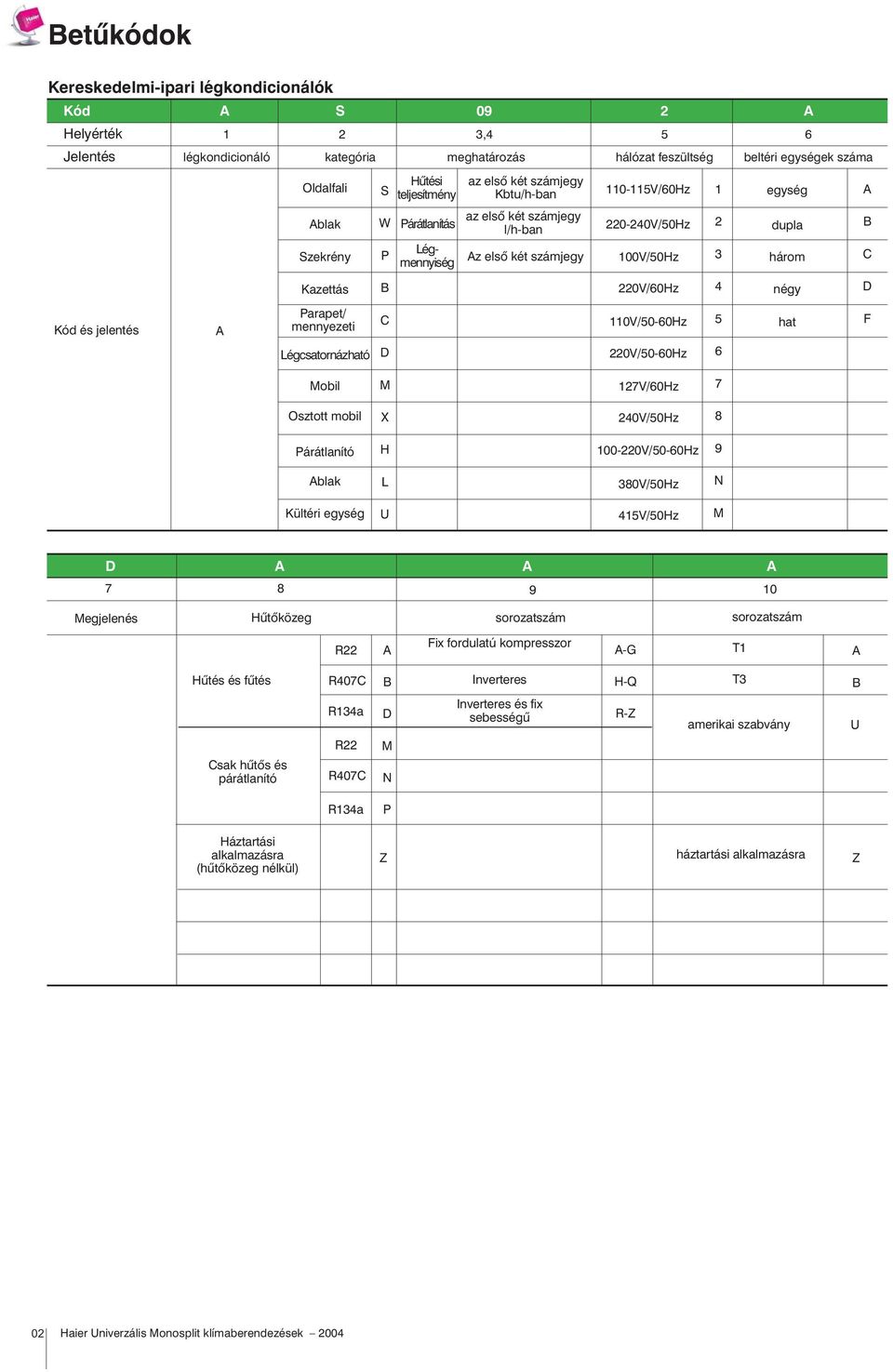

2 Betûkódok Kereskedelmi-ipari légkondicionálók Kód A S 09 2 A Helyérték 1 2 3,4 5 6 Jelentés légkondicionáló kategória meghatározás hálózat feszültség beltéri egységek száma Kód és jelentés A Oldalfali Ablak Szekrény Kazettás Parapet mennyezeti Légcsatornázható S W P B C D i teljesítmény Párátlanítás Légmennyiség az elsõ két számjegy Kbtuh-ban az elsõ két számjegy lh-ban Az elsõ két számjegy V60Hz V50Hz 100V50Hz 220V60Hz 110V50-60Hz 220V50-60Hz egység dupla három négy hat A B C D F Mobil M 127V60Hz 7 Osztott mobil X 240V50Hz 8 Párátlanító H V50-60Hz 9 Ablak L 380V50Hz N U 415V50Hz M D A A A Megjelenés Hûtõközeg sorozatszám sorozatszám R22 A Fix fordulatú kompresszor A-G T1 A és fûtés R407C B Inverteres H-Q T3 B Csak hûtõs és párátlanító R134a R22 R407C D M N Inverteres és fix sebességû R-Z amerikai szabvány U R134a P Háztartási alkalmazásra (hûtõközeg nélkül) Z háztartási alkalmazásra Z 02 Haier Univerzális Monosplit klímaberendezések 2004

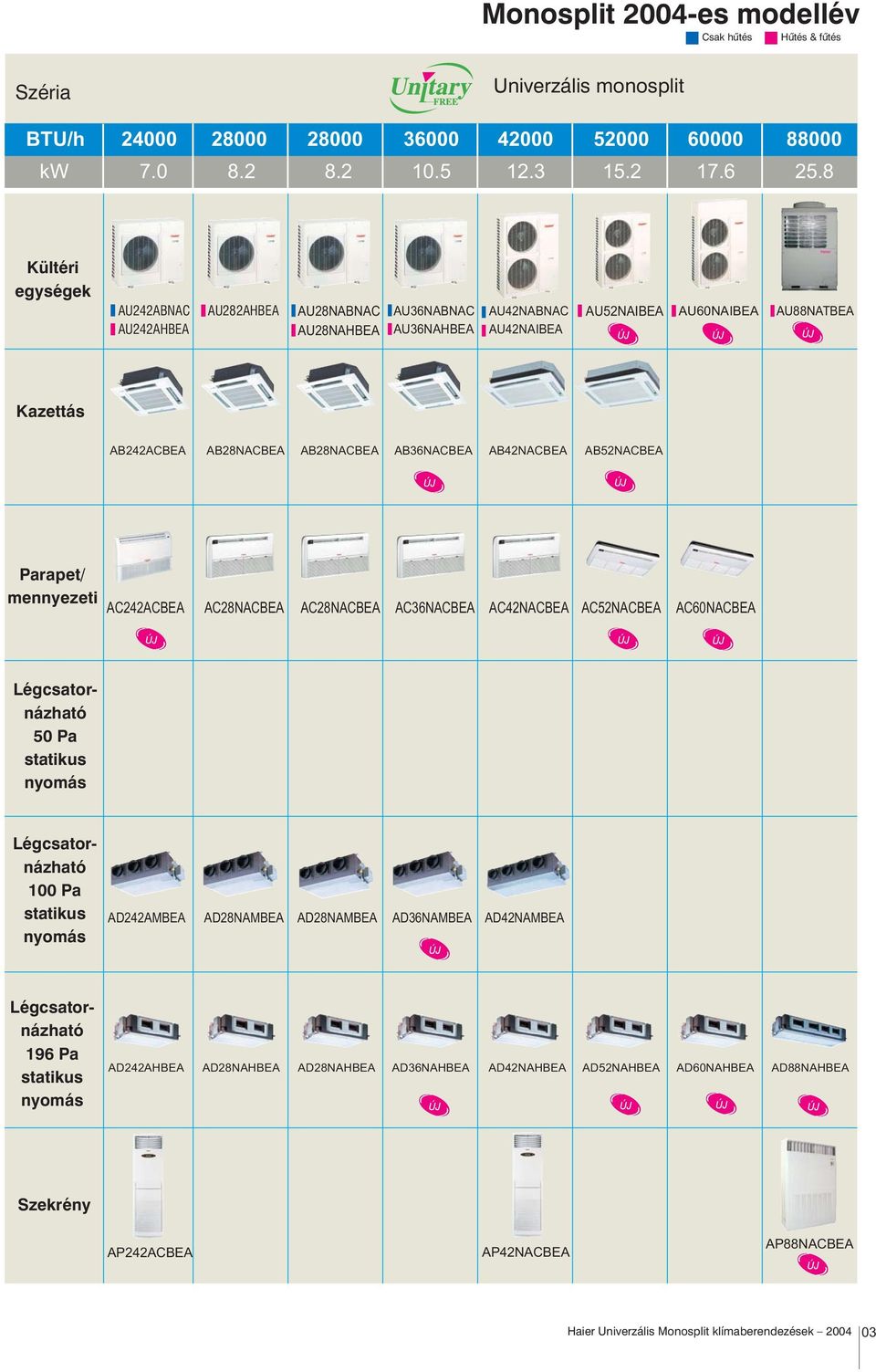

3 Monosplit 2004-es modellév Csak hûtés & fûtés Széria BTUh Univerzális monosplit Kültéri egységek AU242ABNAC AU242AHBEA AU282AHBEA AU28NABNAC AU36NABNAC AU42NABNAC AU52NAIBEA AU60NAIBEA AU28NAHBEA AU36NAHBEA AU42NAIBEA AU88NATBEA Kazettás AB242ACBEA AB28NACBEA AB28NACBEA AB36NACBEA AB42NACBEA AB52NACBEA Parapet mennyezeti AC242ACBEA AC28NACBEA AC28NACBEA AC36NACBEA AC42NACBEA AC52NACBEA AC60NACBEA Légcsatornázható 50 Pa statikus nyomás Légcsatornázható 100 Pa statikus nyomás AD242AMBEA AD28NAMBEA AD28NAMBEA AD36NAMBEA AD42NAMBEA Légcsatornázható 196 Pa statikus nyomás AD242AHBEA AD28NAHBEA AD28NAHBEA AD36NAHBEA AD42NAHBEA AD52NAHBEA AD60NAHBEA AD88NAHBEA Szekrény AP242ACBEA AP42NACBEA AP88NACBEA Haier Univerzális Monosplit klímaberendezések

4 Funkciók Nagyteljesítményû levegõ keringtetés Gyors hûtésfûtés 1050 m3h levegõ keringtetéssel. Friss levegõ Közvetlenül a kültérbõl bevitt frisslevegõvel az egészséges levegõért. Kiegészítõ elektromos fûtés Kiegészítõ elektromos fûtéssel a téli üzem kielégítõ teljesítményéhez. Hatékony és gyors szabályozhatóság A helyiséghõmérséklet precízen szabályozható a kívánt értékre. Infravörös távirányító Újjátervezett kompakt kivitelû távirányító egyszerû kezelhetõséggel. Nagy kijelzõs LCD Nagyfelületû, érintésvezérelt folyadékkristályos kijelzõ az egyszerû kezeléshez. Energiatakarékosság Korszerû energiaátalakító rendszer, magas hatásfok. Ugyanannál az energiafelhasználásnál a Haier légkondicionálók magasabb hûtésifûtési teljesítményt szolgáltatnak. Alacsony zajszint Nagy átmérõvel tervezett, irányított lapátszögû ventilátorral az egyenletes és halk üzemhez. Széles spektrumú kifúvás Íves légterelõ lamellák a széles sávban történõ kifúváshoz. Automatikus újraindulás Áramkimaradás után a berendezés abban az üzeódban üzemel tovább amiben az áramkimaradás elõtt üzemelt. Automatikus mûködés (hûtésfûtés) Csak egy gombnyomás és a berendezés automatikus üzembe kezd a megfelelõ üzeódban (hûtés, fûtés, lágy párátlanítás). Választható még a légszállítás is: alacsony, normál vagy magas értékkel. Tiszta levegõ A beltéri egység többszörös szûrõvel felszerelt, elõszûrés, statikus szûrés és aktív szenes szûrés a tiszta levegõért. 24 órás idõzítés Ezzel a funkcióval 24 órás intervallumban programozhatjuk berendezésünket. Idõ kijelzés Idõ kijelzése a vezérlõn. Ventilátor sebesség-fokozat Az alábbi ventilátor sebesség-fokozatok választhatók a körülményeknek megfelelõen: magas, közepes és alacsony fokozat. -15 o C Alacsony külsõ hõmérsékletû hûtés -15 o C-nál A légkondicionáló képes -15 o C külsõ hõmérsékletnél is üzemelni. Lágy párátlanítás A helyiség levegõjének szárazon tartása nagyfokú hõmérsékletingadozások nélkül. AUTO Automatikus légterelés i üzeódban a légterelés lefelé irányul. nél a berendezés automatikusan vált felsõ és alsó légterelés között, a helyiség átöblítésének érdekében. Éjszakai üzeód Éjszakai üzeel a halk és energiatakarékos mûködéshez. 4 irányú kifúvás A kifúvó lamellák 4 irányban állíthatóak, ezzel lehetõvé téve az egész helyiség, vagy csak a helyiség egy részének klímatizálását. Nagyhatótávolságú légáramlat A légkondicionáló mindig a megfelelõ állapotú levegõt képes nagy távolságra juttatni. Illatosított szûrõvel a friss levegõért Kellemetlen szagok és porok eltávolítása 3 fokozatban: penész, statikus és szagtalanító szûréssel. Környezetbarát R407C HFC hûtõközeg a környezet védelmében. 3 min 3 perces védelem A beépített 3 perces újraindulási védelem a kompresszort védi és hosszú üzemidõt garantál. Nagyteljesítményû párátlanítás Egyes berendezések nagyteljesítményû párátlanításra is képesek. Kompaktabb kivitel Különösen könnyû és kisméretû kivitel, a könnyû szereléshez. 04 Haier Univerzális Monosplit klímaberendezések 2004

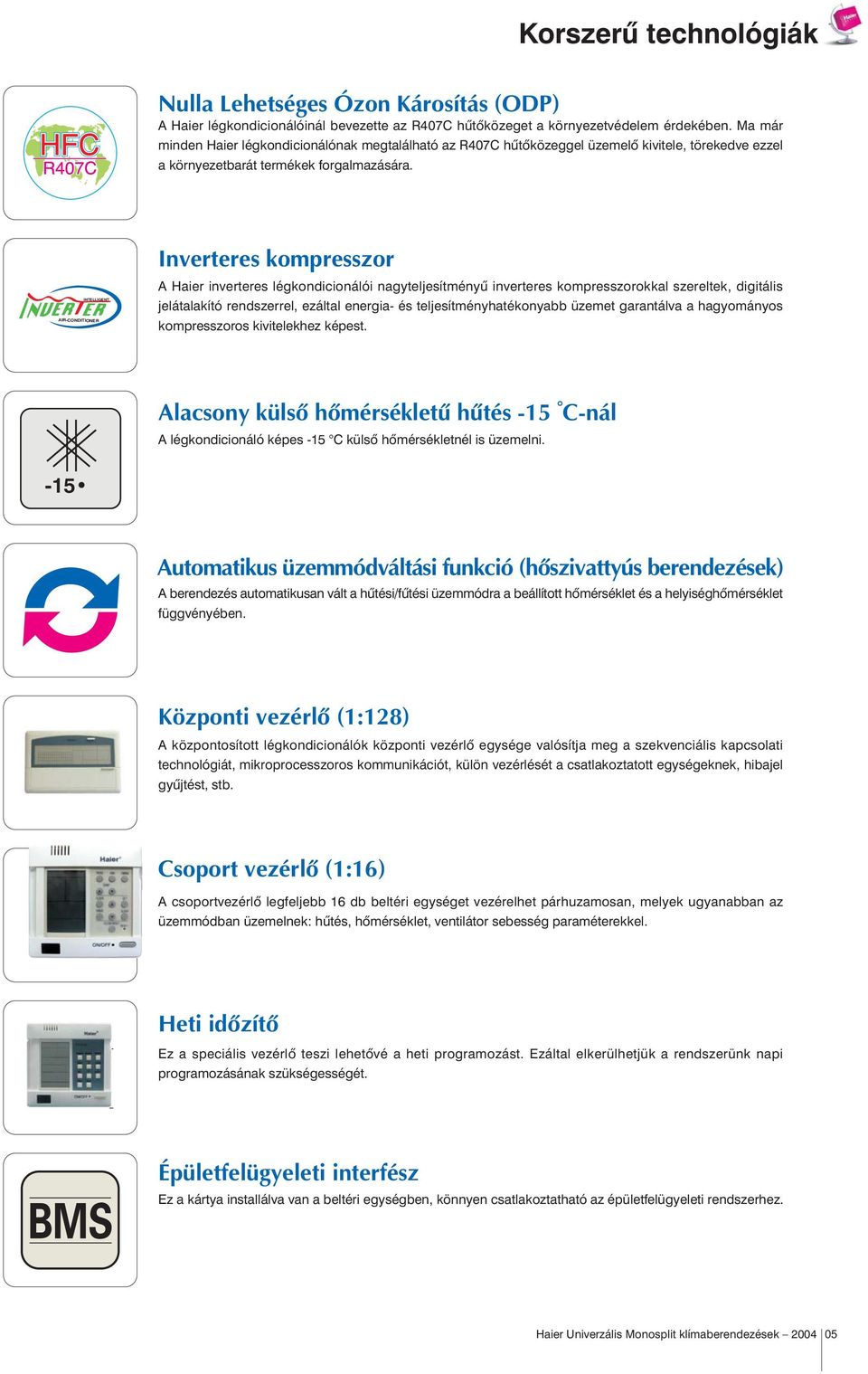

5 Korszerû technológiák Nulla Lehetséges Ózon Károsítás (ODP) A Haier légkondicionálóinál bevezette az R407C hûtõközeget a környezetvédelem érdekében. Ma már minden Haier légkondicionálónak megtalálható az R407C hûtõközeggel üzemelõ kivitele, törekedve ezzel a környezetbarát termékek forgalmazására. INTELLIGENT AIR-CONDITIONER Inverteres kompresszor A Haier inverteres légkondicionálói nagyteljesítményû inverteres kompresszorokkal szereltek, digitális jelátalakító rendszerrel, ezáltal energia- és teljesítményhatékonyabb üzemet garantálva a hagyományos kompresszoros kivitelekhez képest. Alacsony külsõ hõmérsékletû hûtés -15 C-nál A légkondicionáló képes -15 C külsõ hõmérsékletnél is üzemelni. -15 Automatikus üzeódváltási funkció (hõszivattyús berendezések) A berendezés automatikusan vált a hûtésifûtési üzeódra a beállított hõmérséklet és a helyiséghõmérséklet függvényében. Központi vezérlõ (1:128) A központosított légkondicionálók központi vezérlõ egysége valósítja meg a szekvenciális kapcsolati technológiát, mikroprocesszoros kounikációt, külön vezérlését a csatlakoztatott egységeknek, hibajel gyûjtést, stb. Csoport vezérlõ (1:16) A csoportvezérlõ legfeljebb 16 db beltéri egységet vezérelhet párhuzamosan, melyek ugyanabban az üzeódban üzemelnek: hûtés, hõmérséklet, ventilátor sebesség paraméterekkel. Heti idõzítõ Ez a speciális vezérlõ teszi lehetõvé a heti programozást. Ezáltal elkerülhetjük a rendszerünk napi programozásának szükségességét. Épületfelügyeleti interfész Ez a kártya installálva van a beltéri egységben, könnyen csatlakoztatható az épületfelügyeleti rendszerhez. Haier Univerzális Monosplit klímaberendezések

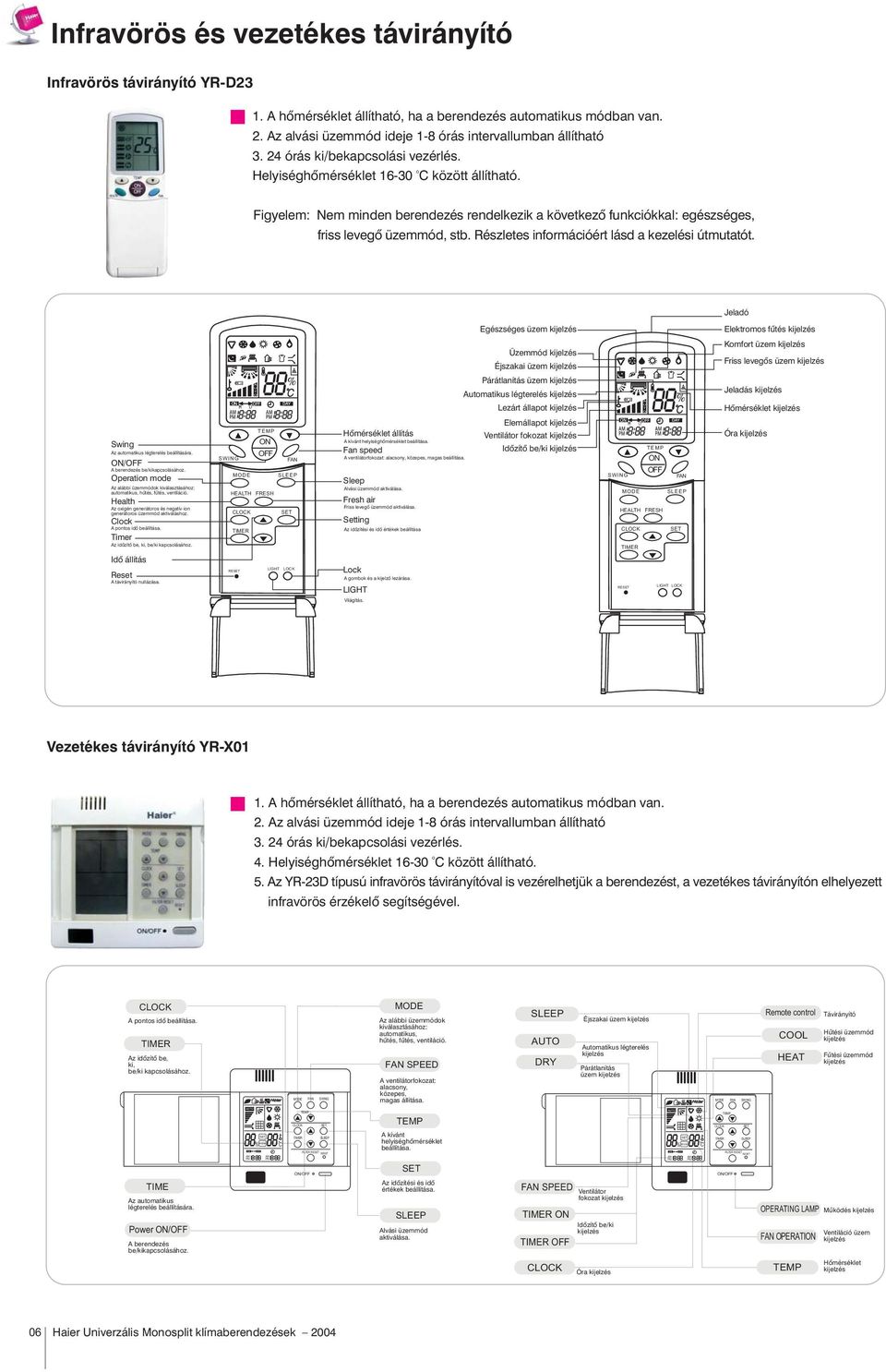

6 AUTO ON OFF ROOM AUTO ON ROOM OFF Infravörös és vezetékes távirányító Infravörös távirányító YR-D23 1. A hõmérséklet állítható, ha a berendezés automatikus módban van. 2. Az alvási üzeód ideje 1-8 órás intervallumban állítható órás kibekapcsolási vezérlés. Helyiséghõmérséklet 16- o C között állítható. Figyelem: Nem minden berendezés rendelkezik a következõ funkciókkal: egészséges, friss levegõ üzeód, stb. Részletes információért lásd a kezelési útmutatót. Jeladó Egészséges üzem kijelzés Elektromos fûtés kijelzés Üzeód kijelzés Éjszakai üzem kijelzés Komfort üzem kijelzés Friss levegõs üzem kijelzés Párátlanítás üzem kijelzés Automatikus légterelés kijelzés Lezárt állapot kijelzés Jeladás kijelzés Hõmérséklet kijelzés Swing Az automatikus légterelés beállítására. ONOFF A berendezés bekikapcsolásához. Operation mode Az alábbi üzeódok kiválasztásához: automatikus, hûtés, fûtés, ventiláció. Health Az oxigén generátoros és negatív-ion generátoros üzeód aktiváláshoz. Clock A pontos idõ beállítása. Timer Az idõzítõ be, ki, beki kapcsolásához. TEMP ON OFF SWING FAN MODE SLEEP HEALTH FRESH CLOCK SET TIMER Hõmérséklet állítás A kívánt helyiséghõmérséklet beállítása. Fan speed A ventilátorfokozat: alacsony, közepes, magas beállítása. Sleep Alvási üzeód aktiválása. Fresh air Friss levegõ üzeód aktiválása. Setting Az idõzítési és idõ értékek beállítása Elemállapot kijelzés Ventilátor fokozat kijelzés Idõzítõ beki kijelzés TEMP ON OFF SWING FAN MODE SLEEP HEALTH FRESH CLOCK SET TIMER Óra kijelzés Idõ állítás Reset A távirányító nullázása. RESET LIGHT LOCK Lock A gombok és a kijelzõ lezárása. LIGHT RESET LIGHT LOCK Világítás. Vezetékes távirányító YR-X01 1. A hõmérséklet állítható, ha a berendezés automatikus módban van. 2. Az alvási üzeód ideje 1-8 órás intervallumban állítható órás kibekapcsolási vezérlés. 4. Helyiséghõmérséklet 16- o C között állítható. 5. Az YR-23D típusú infravörös távirányítóval is vezérelhetjük a berendezést, a vezetékes távirányítón elhelyezett infravörös érzékelõ segítségével. CLOCK A pontos idõ beállítása. TIMER Az idõzítõ be, ki, beki kapcsolásához. MODE FAN SWING MODE Az alábbi üzeódok kiválasztásához: automatikus, hûtés, fûtés, ventiláció. FAN SPEED A ventilátorfokozat: alacsony, közepes, magas állítása. SLEEP AUTO DRY Éjszakai üzem kijelzés Automatikus légterelés kijelzés Párátlanítás üzem kijelzés MODE FAN SWING Remote control COOL HEAT Távirányító i üzeód kijelzés i üzeód kijelzés TEMP CLOCK SET TEMP CLOCK TEMP SET AM PM % SET AM PM C TIMER SLEEP FILTER RESET RESET ONOFF A kívánt helyiséghõmérséklet beállítása. SET AM PM % SET AM PM C TIMER SLEEP FILTER RESET RESET ONOFF TIME Az automatikus légterelés beállítására. Power ONOFF A berendezés bekikapcsolásához. Az idõzítési és idõ értékek beállítása. SLEEP Alvási üzeód aktiválása. FAN SPEED TIMER ON TIMER OFF Ventilátor fokozat kijelzés Idõzítõ beki kijelzés OPERATING LAMP Mûködés kijelzés FAN OPERATION Ventiláció üzem kijelzés CLOCK Óra kijelzés TEMP Hõmérséklet kijelzés 06 Haier Univerzális Monosplit klímaberendezések 2004

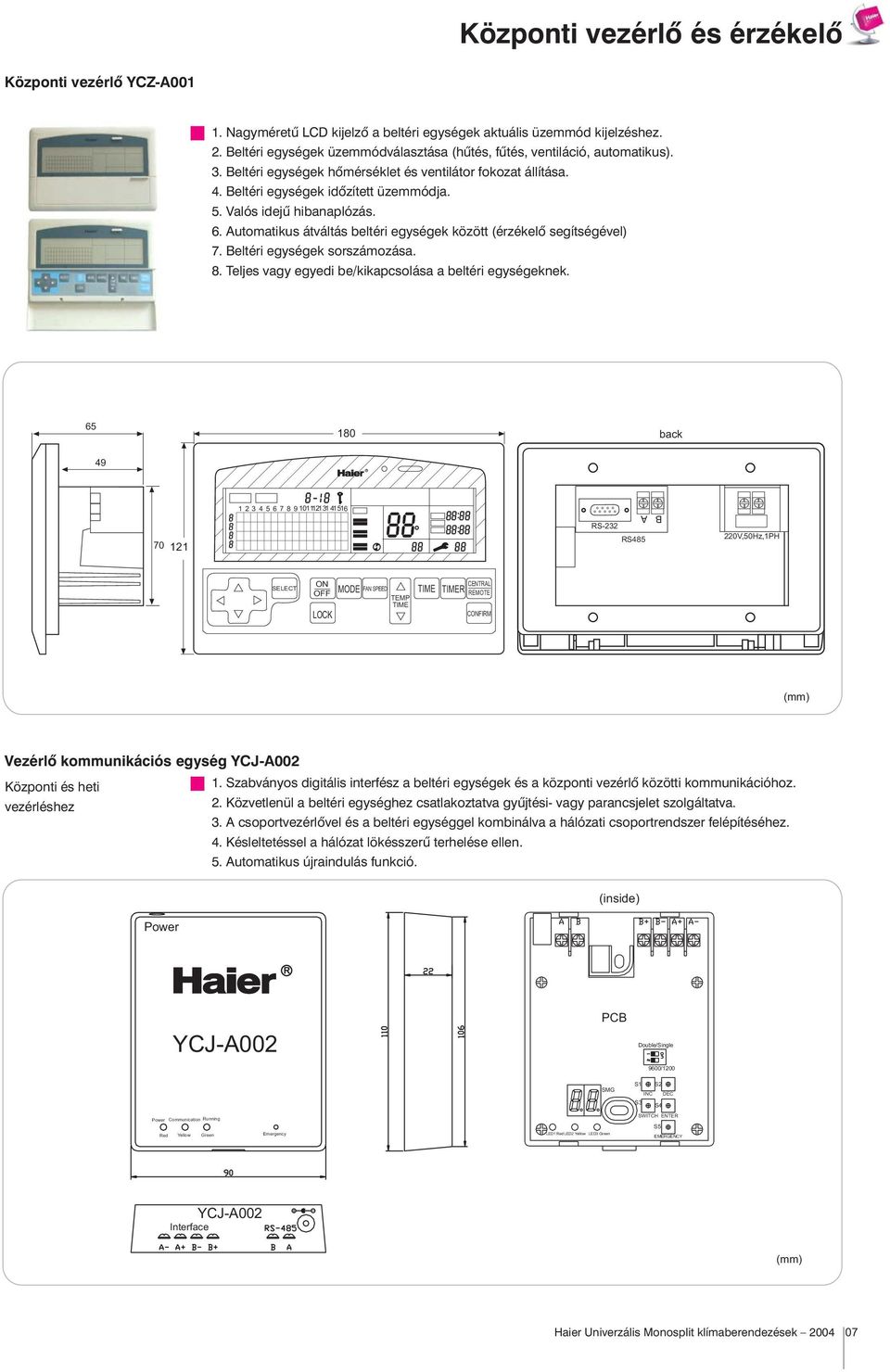

7 R Központi vezérlõ és érzékelõ Központi vezérlõ YCZ-A Nagyméretû LCD kijelzõ a beltéri egységek aktuális üzeód kijelzéshez. 2. Beltéri egységek üzeódválasztása (hûtés, fûtés, ventiláció, automatikus). 3. Beltéri egységek hõmérséklet és ventilátor fokozat állítása. 4. Beltéri egységek idõzített üzeódja. 5. Valós idejû hibanaplózás. 6. Automatikus átváltás beltéri egységek között (érzékelõ segítségével) 7. Beltéri egységek sorszámozása. 8. Teljes vagy egyedi bekikapcsolása a beltéri egységeknek back C C RS-232 A RS485 B 220V,50Hz,1PH SELECT ON OFF MODE FAN SPEED LOCK TEMP TIME TIME TIMER CENTRAL REMOTE CONFIRM () Vezérlõ kounikációs egység YCJ-A002 Központi és heti 1. Szabványos digitális interfész a beltéri egységek és a központi vezérlõ közötti kounikációhoz. vezérléshez 2. Közvetlenül a beltéri egységhez csatlakoztatva gyûjtési- vagy parancsjelet szolgáltatva. 3. A csoportvezérlõvel és a beltéri egységgel kombinálva a hálózati csoportrendszer felépítéséhez. 4. Késleltetéssel a hálózat lökésszerû terhelése ellen. 5. Automatikus újraindulás funkció. Power (inside) R YCJ-A002 PCB DoubleSingle Power Counication Running Red Yellow Green Emergency LED1 Red LED2 Yellow SMG LED3 Green S1 S2 INC DEC S3 S4 SWITCH ENTER S5 EMERGENCY YCJ-A002 Interface () Haier Univerzális Monosplit klímaberendezések

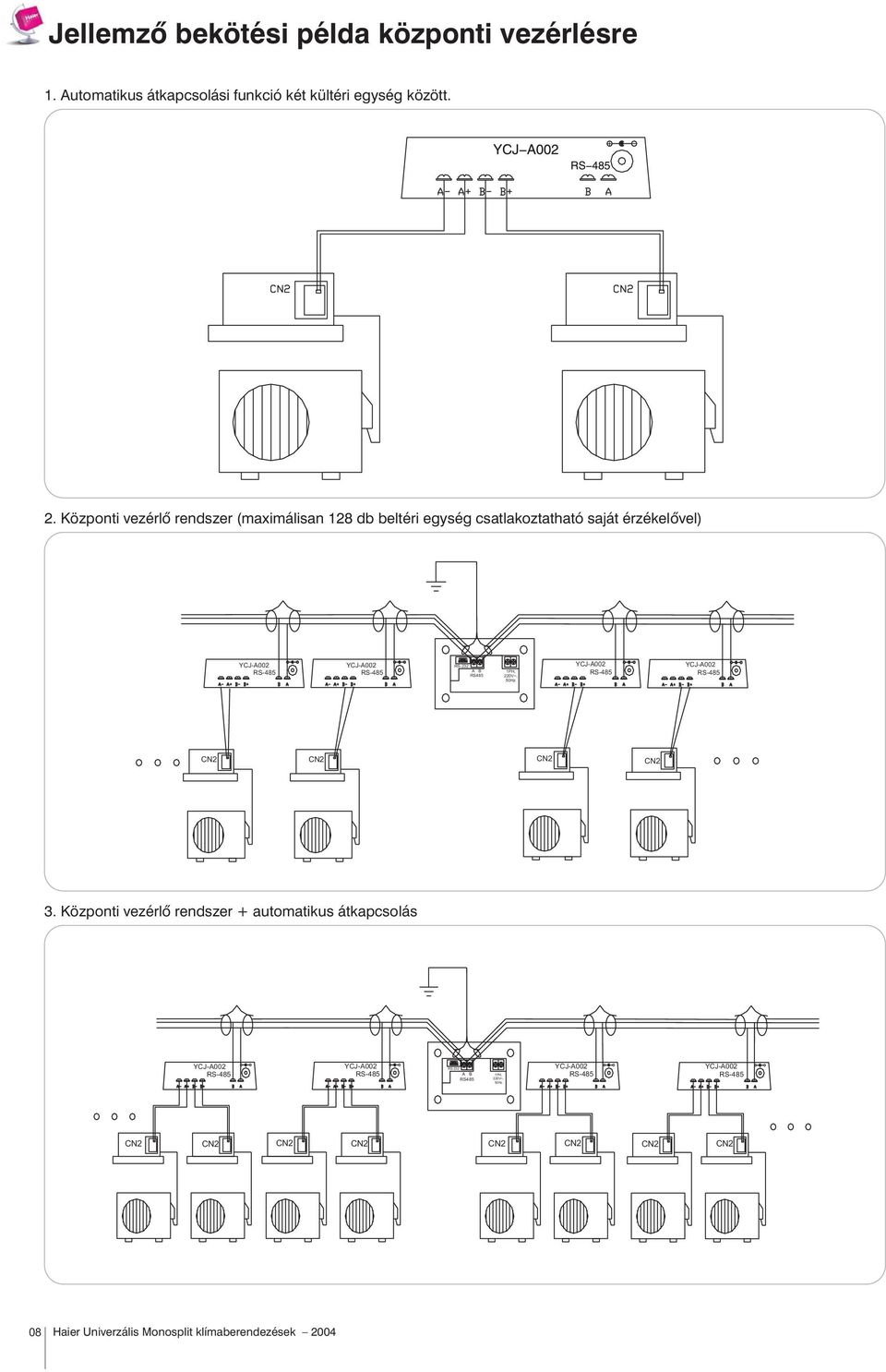

8 Jellemzõ bekötési példa központi vezérlésre 1. Automatikus átkapcsolási funkció két kültéri egység között. 2. Központi vezérlõ rendszer (maximálisan 128 db beltéri egység csatlakoztatható saját érzékelõvel) YCJ-A002 YCJ-A002 RS-232 YCJ-A002 YCJ-A002 A B 1PH, RS-485 RS-485 RS-485 RS485 RS V~, 50Hz CN2 CN2 CN2 CN2 3. Központi vezérlõ rendszer + automatikus átkapcsolás YCJ-A002 RS-485 YCJ-A002 RS-485 RS-232 A B RS485 1PH, 220V~, 50Hz YCJ-A002 RS-485 YCJ-A002 RS-485 CN2 CN2 CN2 CN2 CN2 CN2 CN2 CN2 08 Haier Univerzális Monosplit klímaberendezések 2004

9 Heti idõzítés és alkalmazási példái Heti idõzítõs vezérlõ YCS-A A heti idõzítõ alkalmazható a központi vezérlõvel vagy függetlenül (az érzékelõ az alapvetõ egység). 2. Teljes kounikáció az érzékelõvel RS 485 interfészen keresztül. 3. Az LCD kijelzõ a heti idõzítési adatokat képes kijelezni (egy héten 7 napon, naponta maximálisan kétszer 4. kapcsolhat be illetve ki). 5. Az LCD kijelzõn a légkondicionáló hibakódját, a pontos idõt és a napi információkat is leolvashatjuk. 6. A kijelzõn láthatjuk a szabadnapi beállításokat, mialatt a be funkció ideiglenesen törölve van. 7. Sorszámozási funkció billentyûzettel. Haier Program Holiday Number Hour Cancel Min. Confirm Time Week () 1. A heti idõzítési funkciókhoz használjunk heti idõzítõt. 2. Központi vezérléshez és heti idõzítéshez használjunk központi vezérlõt és heti idõzítõt. Haier RS-232 A B RS485 1PH, 220V~, 50Hz 3. Heti idõzítéshez és átkapcsolási funkcióhoz használjunk heti idõzítõt. 4. Központi vezérléshez, heti idõzítéshez és átkapcsoláshoz használjunk központi vezérlõt és heti idõzítõt. Haier Haier Univerzális Monosplit klímaberendezések

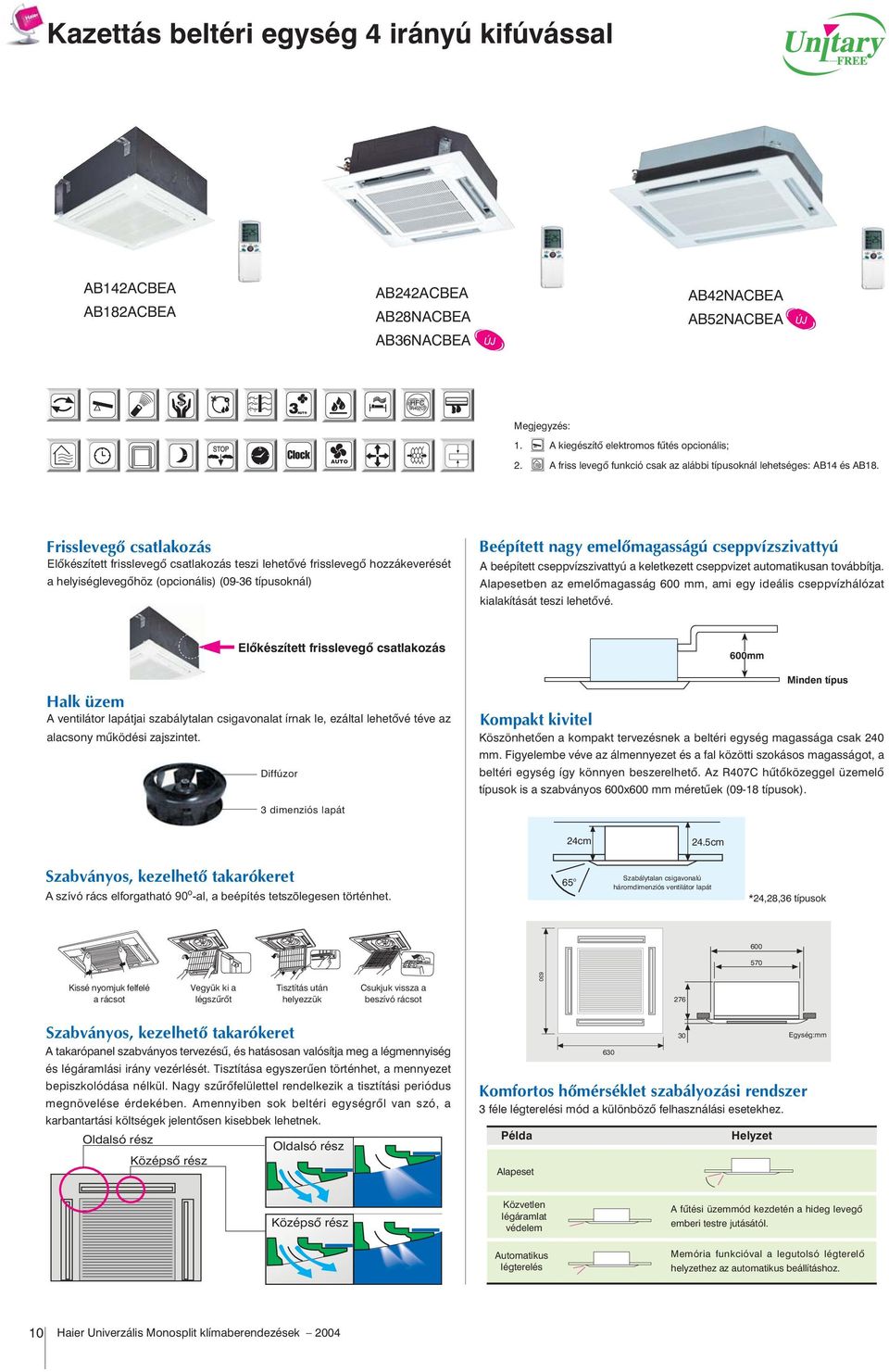

10 Kazettás beltéri egység 4 irányú kifúvással AB142ACBEA AB182ACBEA AB242ACBEA AB28NACBEA AB36NACBEA AB42NACBEA AB52NACBEA Megjegyzés: 1. A kiegészítõ elektromos fûtés opcionális; AUTO 2. A friss levegõ funkció csak az alábbi típusoknál lehetséges: AB14 és AB18. Frisslevegõ csatlakozás Elõkészített frisslevegõ csatlakozás teszi lehetõvé frisslevegõ hozzákeverését a helyiséglevegõhöz (opcionális) (09-36 típusoknál) Beépített nagy emelõmagasságú cseppvízszivattyú A beépített cseppvízszivattyú a keletkezett cseppvizet automatikusan továbbítja. Alapesetben az emelõmagasság 600, ami egy ideális cseppvízhálózat kialakítását teszi lehetõvé. Halk üzem Elõkészített frisslevegõ csatlakozás A ventilátor lapátjai szabálytalan csigavonalat írnak le, ezáltal lehetõvé téve az alacsony mûködési zajszintet. Diffúzor 3 dimenziós lapát Kompakt kivitel 600 Minden típus Köszönhetõen a kompakt tervezésnek a beltéri egység magassága csak 240. Figyelembe véve az álmennyezet és a fal közötti szokásos magasságot, a beltéri egység így könnyen beszerelhetõ. Az R407C hûtõközeggel üzemelõ típusok is a szabványos 600x600 méretûek (09-18 típusok). 24cm 24.5cm Szabványos, kezelhetõ takarókeret A szívó rács elforgatható 90 o -al, a beépítés tetszõlegesen történhet. 65 Szabálytalan csigavonalú háromdimenziós ventilátor lapát *24,28,36 típusok Kissé nyomjuk felfelé a rácsot Vegyük ki a légszûrõt Tisztítás után helyezzük Csukjuk vissza a beszívó rácsot Szabványos, kezelhetõ takarókeret A takarópanel szabványos tervezésû, és hatásosan valósítja meg a légmennyiség és légáramlási irány vezérlését. Tisztítása egyszerûen történhet, a mennyezet bepiszkolódása nélkül. Nagy szûrõfelülettel rendelkezik a tisztítási periódus megnövelése érdekében. Amennyiben sok beltéri egységrõl van szó, a karbantartási költségek jelentõsen kisebbek lehetnek. Oldalsó rész Oldalsó rész Középsõ rész Komfortos hõmérséklet szabályozási rendszer 3 féle légterelési mód a különbözõ felhasználási esetekhez. Példa Alapeset 6 Egység: Helyzet Középsõ rész Közvetlen légáramlat védelem Automatikus légterelés A fûtési üzeód kezdetén a hideg levegõ emberi testre jutásától. Memória funkcióval a legutolsó légterelõ helyzethez az automatikus beállításhoz. 10 Haier Univerzális Monosplit klímaberendezések 2004

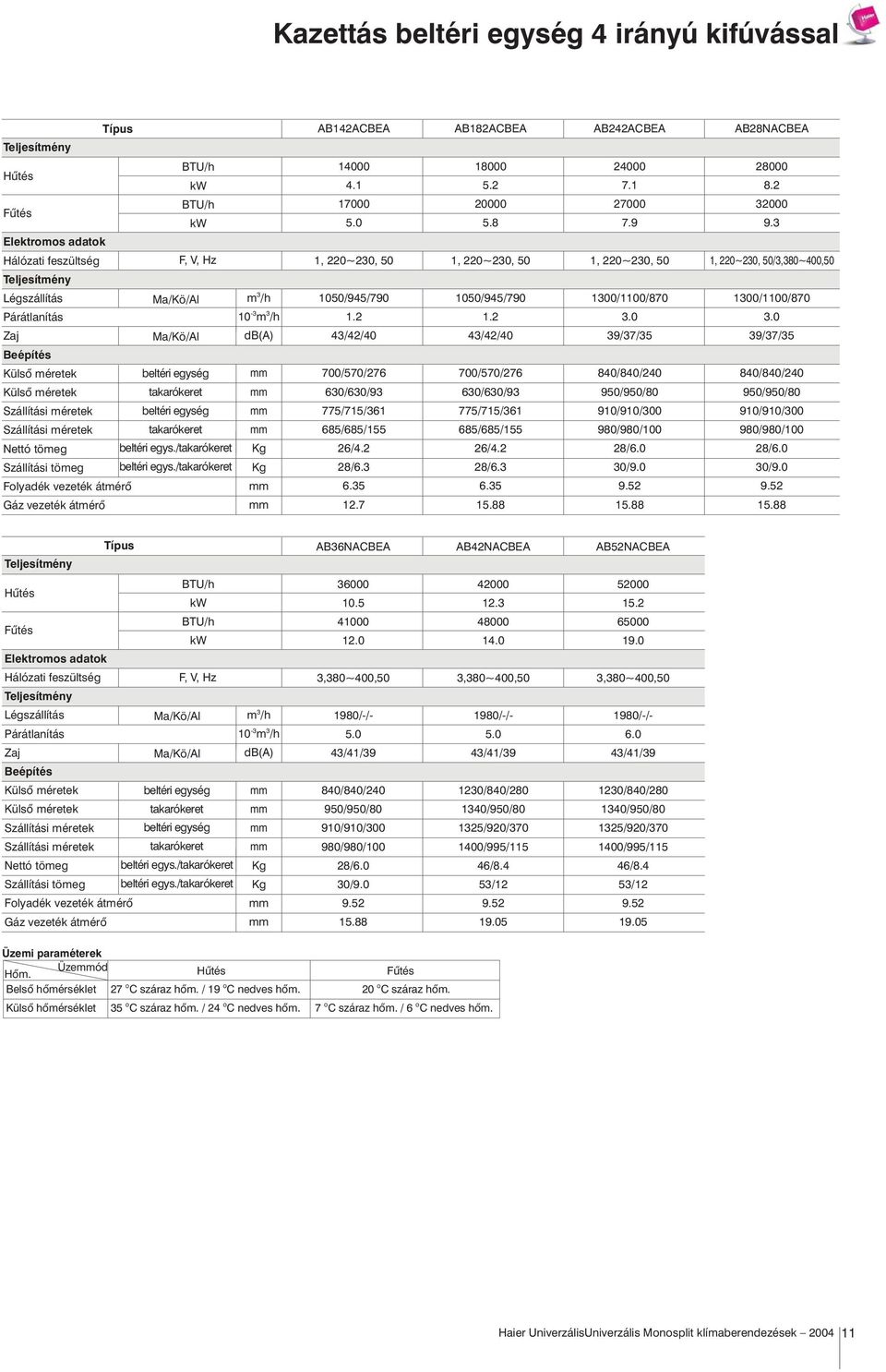

11 Kazettás beltéri egység 4 irányú kifúvással BTUh BTUh F, V, Hz Párátlanítás Zaj Beépítés MaKöAl MaKöAl m 3 h 10-3 m 3 h db(a) beltéri egység takarókeret beltéri egység takarókeret beltéri egys.takarókeret beltéri egys.takarókeret AB142ACBEA AB182ACBEA AB242ACBEA AB28NACBEA AB36NACBEA AB42NACBEA AB52NACBEA BTUh BTUh F, V, Hz Párátlanítás Zaj Beépítés MaKöAl MaKöAl m 3 h 10-3 m 3 h db(a) beltéri egység takarókeret beltéri egység takarókeret beltéri egys.takarókeret beltéri egys.takarókeret Üzemi paraméterek Hõm. Üzeód Belsõ hõmérséklet Külsõ hõmérséklet 27 o C száraz hõm. 19 o C nedves hõm. 35 o C száraz hõm. 24 o C nedves hõm. 20 o C száraz hõm. 7 o C száraz hõm. 6 o C nedves hõm. Haier UniverzálisUniverzális Monosplit klímaberendezések

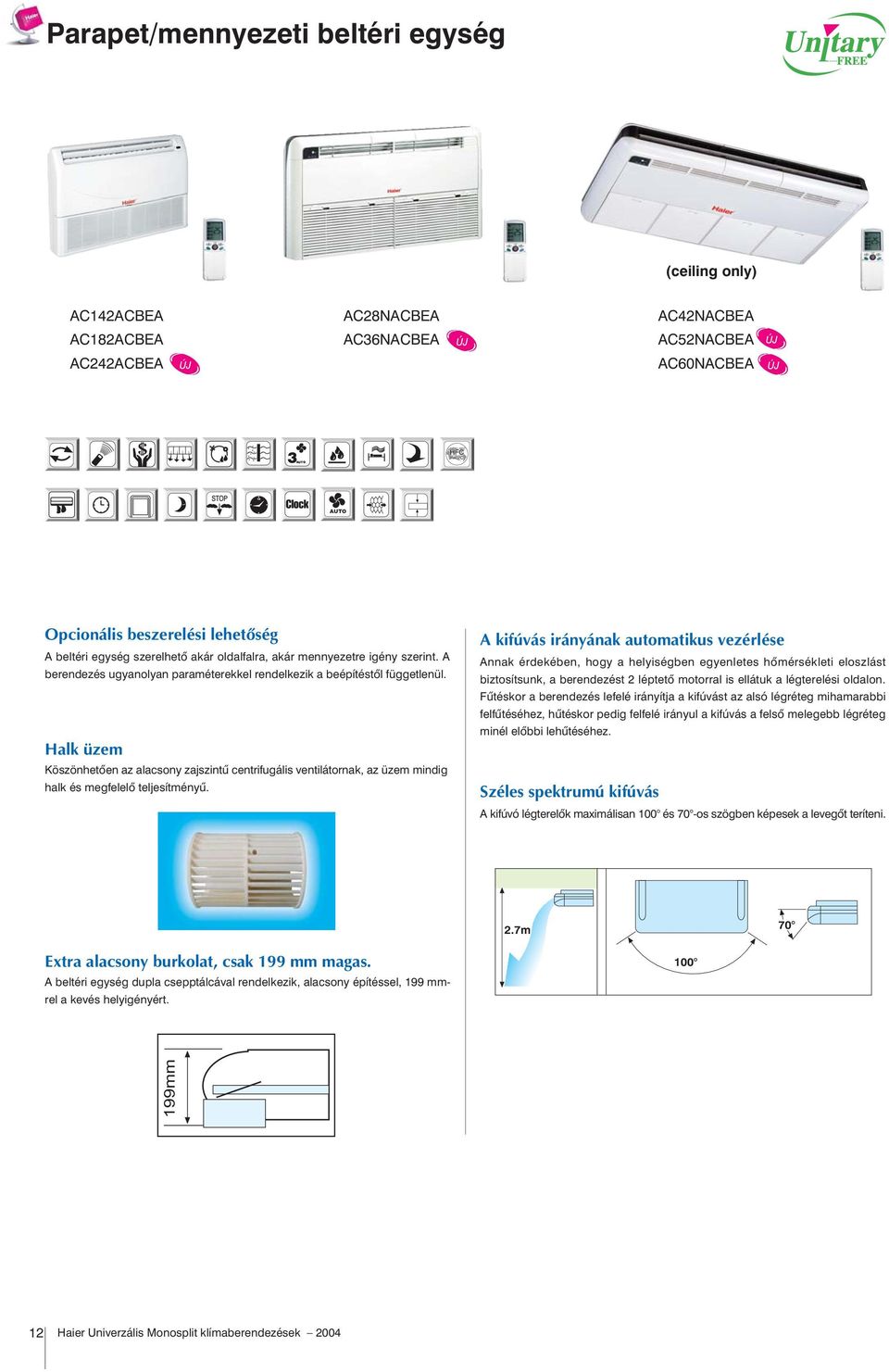

12 Parapetmennyezeti beltéri egység (ceiling only) AC142ACBEA AC182ACBEA AC242ACBEA AC28NACBEA AC36NACBEA AC42NACBEA AC52NACBEA AC60NACBEA AUTO Opcionális beszerelési lehetõség A beltéri egység szerelhetõ akár oldalfalra, akár mennyezetre igény szerint. A berendezés ugyanolyan paraméterekkel rendelkezik a beépítéstõl függetlenül. Halk üzem Köszönhetõen az alacsony zajszintû centrifugális ventilátornak, az üzem mindig halk és megfelelõ teljesítményû. A kifúvás irányának automatikus vezérlése Annak érdekében, hogy a helyiségben egyenletes hõmérsékleti eloszlást biztosítsunk, a berendezést 2 léptetõ motorral is ellátuk a légterelési oldalon. kor a berendezés lefelé irányítja a kifúvást az alsó légréteg mihamarabbi felfûtéséhez, hûtéskor pedig felfelé irányul a kifúvás a felsõ melegebb légréteg minél elõbbi lehûtéséhez. Széles spektrumú kifúvás A kifúvó légterelõk maximálisan 100 és 70 -os szögben képesek a levegõt teríteni. 2.7m 70 Extra alacsony burkolat, csak 199 magas. A beltéri egység dupla csepptálcával rendelkezik, alacsony építéssel, 199 rel a kevés helyigényért Haier Univerzális Monosplit klímaberendezések 2004

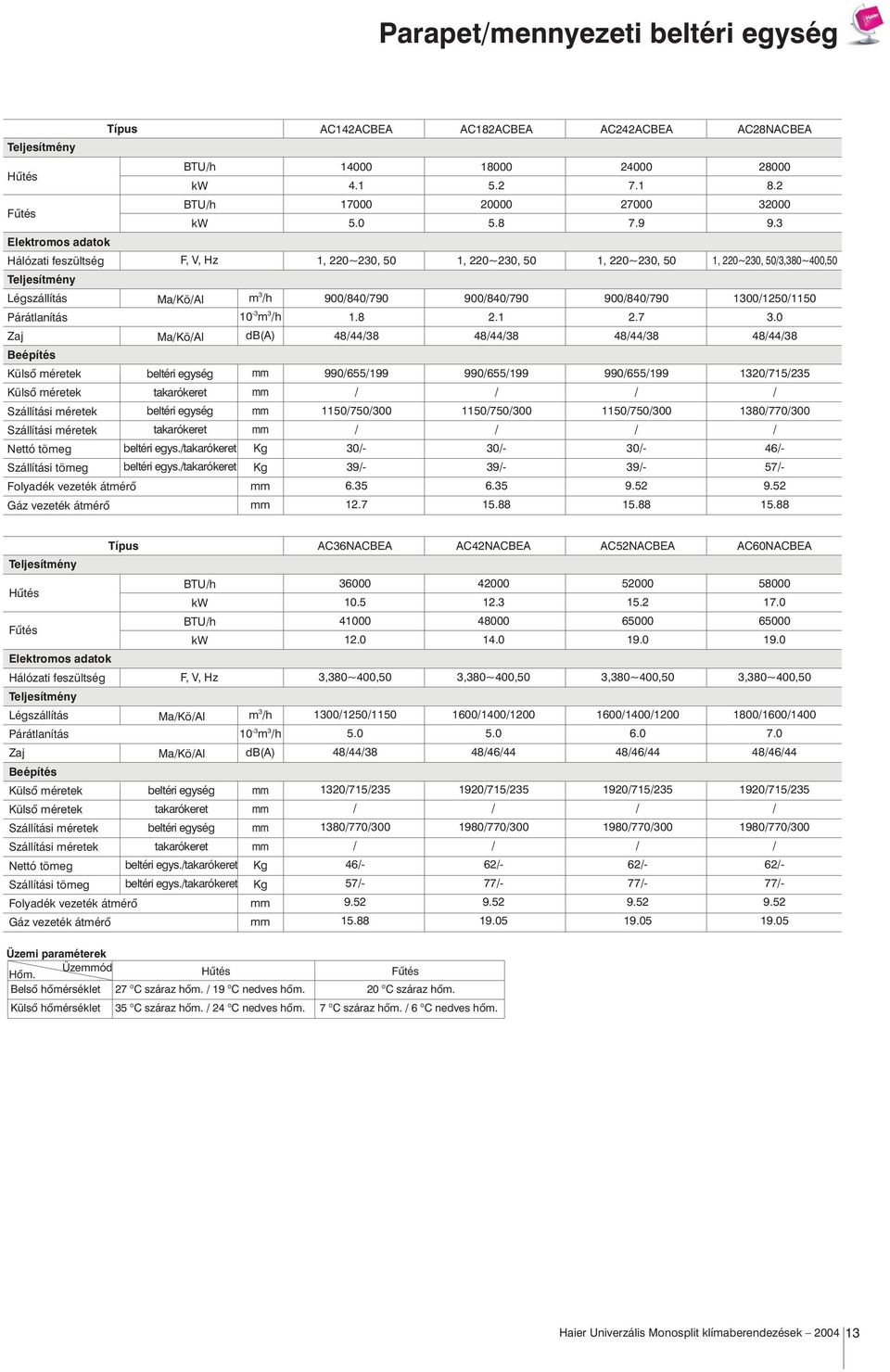

13 Parapetmennyezeti beltéri egység AC142ACBEA AC182ACBEA AC242ACBEA AC28NACBEA Párátlanítás Zaj Beépítés BTUh BTUh F, V, Hz MaKöAl m 3 h 10-3 m 3 h MaKöAl db(a) beltéri egység takarókeret beltéri egység takarókeret beltéri egys.takarókeret beltéri egys.takarókeret Párátlanítás Zaj Beépítés BTUh BTUh F, V, Hz MaKöAl m 3 h 10-3 m 3 h MaKöAl db(a) beltéri egység takarókeret beltéri egység takarókeret beltéri egys.takarókeret beltéri egys.takarókeret AC36NACBEA AC42NACBEA AC52NACBEA AC60NACBEA Üzemi paraméterek Hõm. Üzeód Belsõ hõmérséklet Külsõ hõmérséklet 27 o C száraz hõm. 19 o C nedves hõm. 35 o C száraz hõm. 24 o C nedves hõm. 20 o C száraz hõm. 7 o C száraz hõm. 6 o C nedves hõm. Haier Univerzális Monosplit klímaberendezések

14 Légcsatornázható beltéri egység (50 Pa statikus nyomással) AD142AMBEA AD182AMBEA AD242AMBEA AD28NAMBEA AD36NAMBEA AD42NAMBEA Nagyhatékonyságú légszûrõ EU 3 fokozatú légszûrõ tisztítja hatékonyan a visszaszívott levegõt, ezáltal emelve a helyiség levegõminõségét. A szûrõ a berendezés alsó felérõl könnyen tisztítható. Vezérlési lehetõségek A beltéri egység csatlakozhat vezetékes távirányítóhoz, akár infravörös távirányítóhoz is (egy új érzékelõvel) (opcionális). alapvetõ vezérlési mód infravörös vezérlési mód kiegészítõ infravörös érzékelõvel a vezetékes távirányítón infravörös távirányítóval egy infravörös érzékelõvel a beltéri egységhez csatlakoztatva Extra alacsony kivitel A burkolat mögötti beszerelés érdekében a berendezés csupán 225 magasságú, jól illeszkedve ezzel az épület építészeti adottságaihoz. Kétoldali cseppvízkivezetés gondoskodik a cseppvízelvezetõ hálózathoz való csatlakoztatási lehetõségrõl. Nagy emelõmagasságú cseppvízszivattyú A beépített cseppvízszivattyú a keletkezett cseppvizet automatikusan továbbítja. Alapesetben az emelõmagasság 600, ami egy ideális cseppvízhálózat kialakítását teszi lehetõvé (csak az AD24-AD42 típusoknál). max. 600 Kifúvási pontok szabad variációja A kivúvó csonkok számát szabadon variálhatjuk a klímatizálandó helyiségeknek megfelelõen, légköbméter és kívánt helyiséghõmérséklet függvényében. Beépítési lehetõségek nagy választéka A beltéri egység csatlakoztatható légcsatornához visszaszívó oldalon, vagy szabadon szívással is. Mennyezetre függesztve Mennyezetbe építve Mennyezetre függesztve Mennyezetbe építve 14 Haier Univerzális Monosplit klímaberendezések 2004

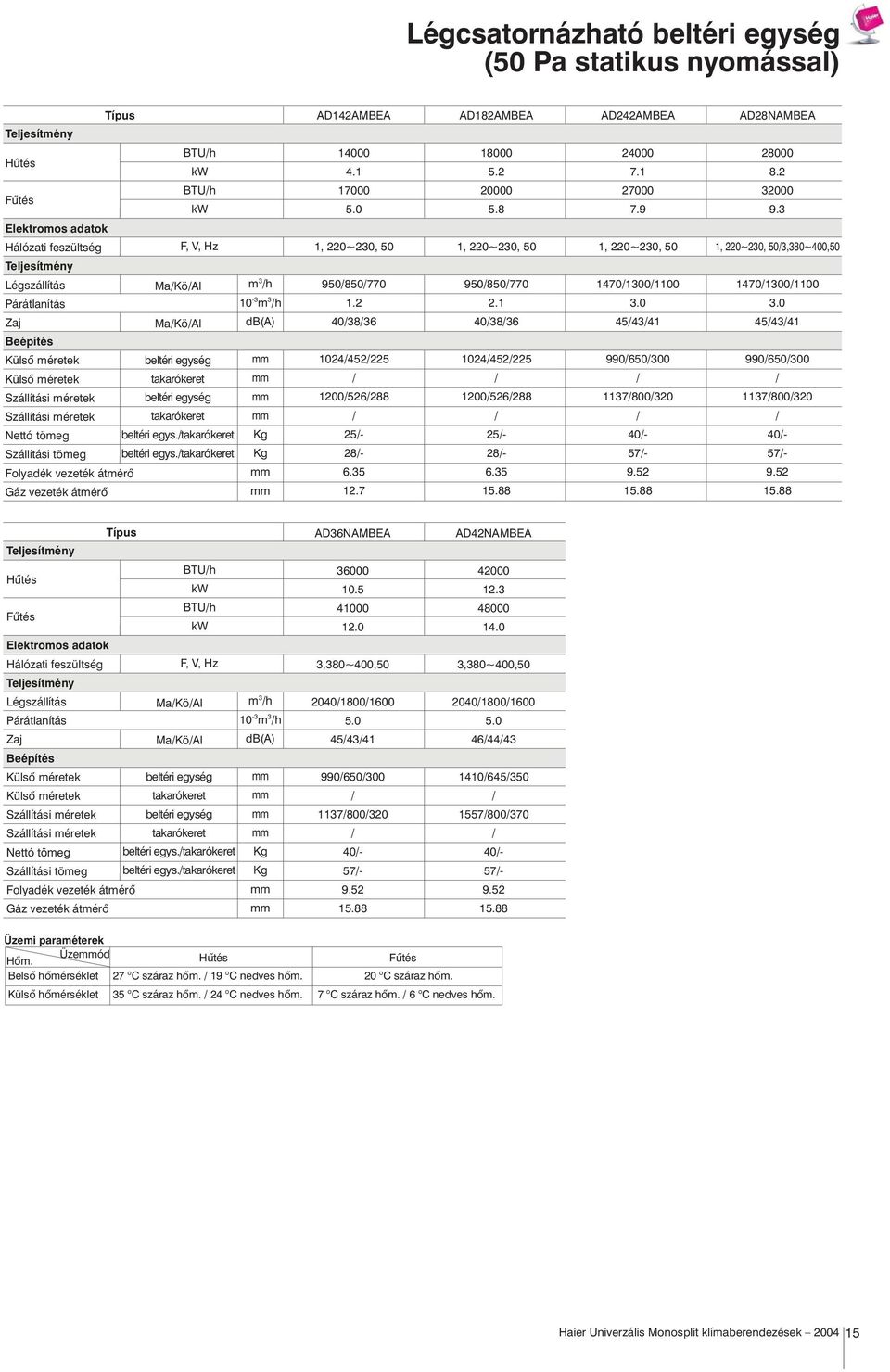

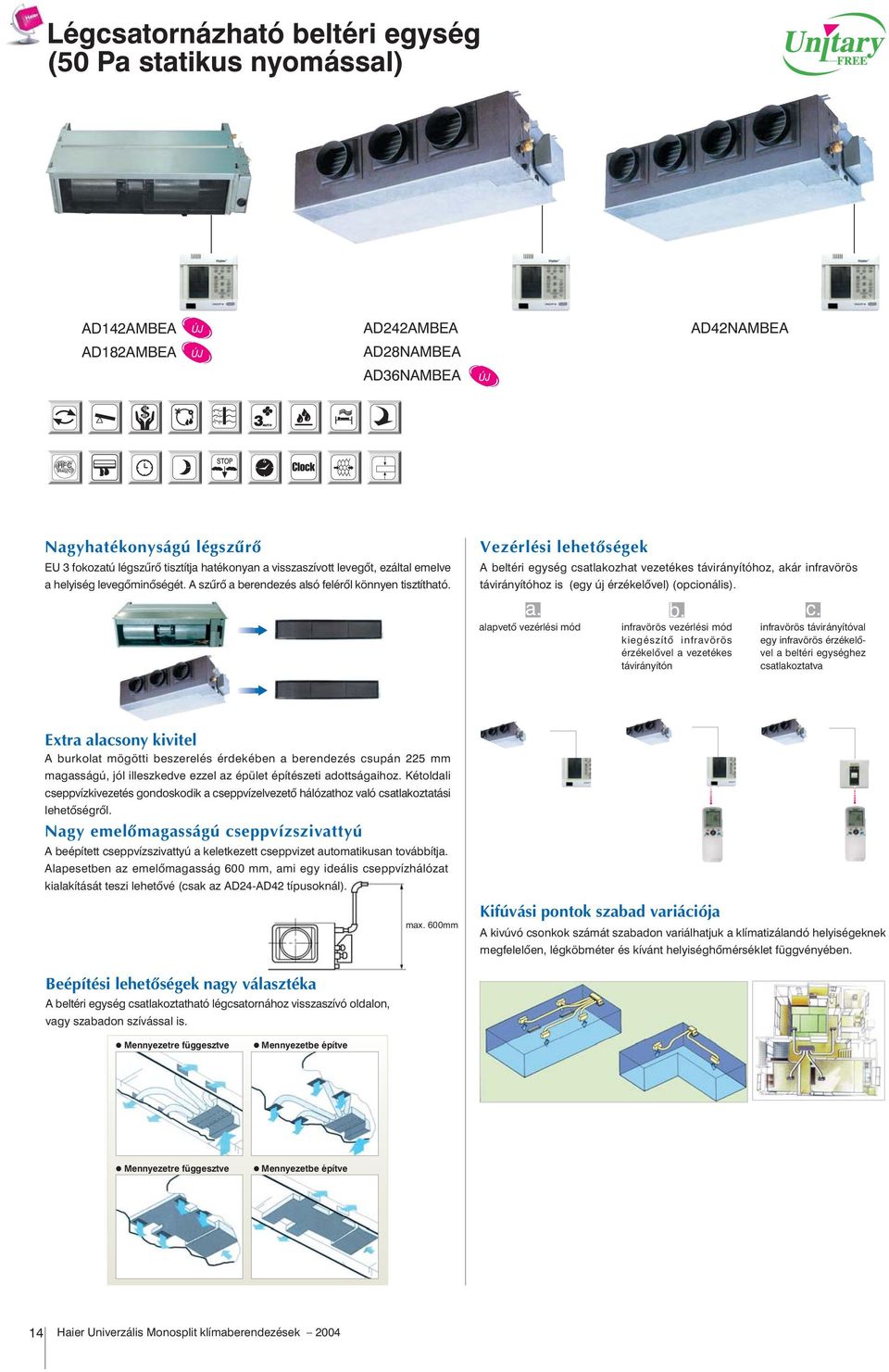

15 Légcsatornázható beltéri egység (50 Pa statikus nyomással) BTUh BTUh AD142AMBEA AD182AMBEA AD242AMBEA AD28NAMBEA F, V, Hz Párátlanítás Zaj Beépítés MaKöAl MaKöAl m 3 h 10-3 m 3 h db(a) beltéri egység takarókeret beltéri egység takarókeret beltéri egys.takarókeret beltéri egys.takarókeret Párátlanítás Zaj Beépítés BTUh BTUh F, V, Hz MaKöAl m 3 h 10-3 m 3 h MaKöAl db(a) beltéri egység takarókeret beltéri egység takarókeret beltéri egys.takarókeret beltéri egys.takarókeret AD36NAMBEA AD42NAMBEA Üzemi paraméterek Hõm. Üzeód Belsõ hõmérséklet Külsõ hõmérséklet 27 o C száraz hõm. 19 o C nedves hõm. 35 o C száraz hõm. 24 o C nedves hõm. 20 o C száraz hõm. 7 o C száraz hõm. 6 o C nedves hõm. Haier Univerzális Monosplit klímaberendezések

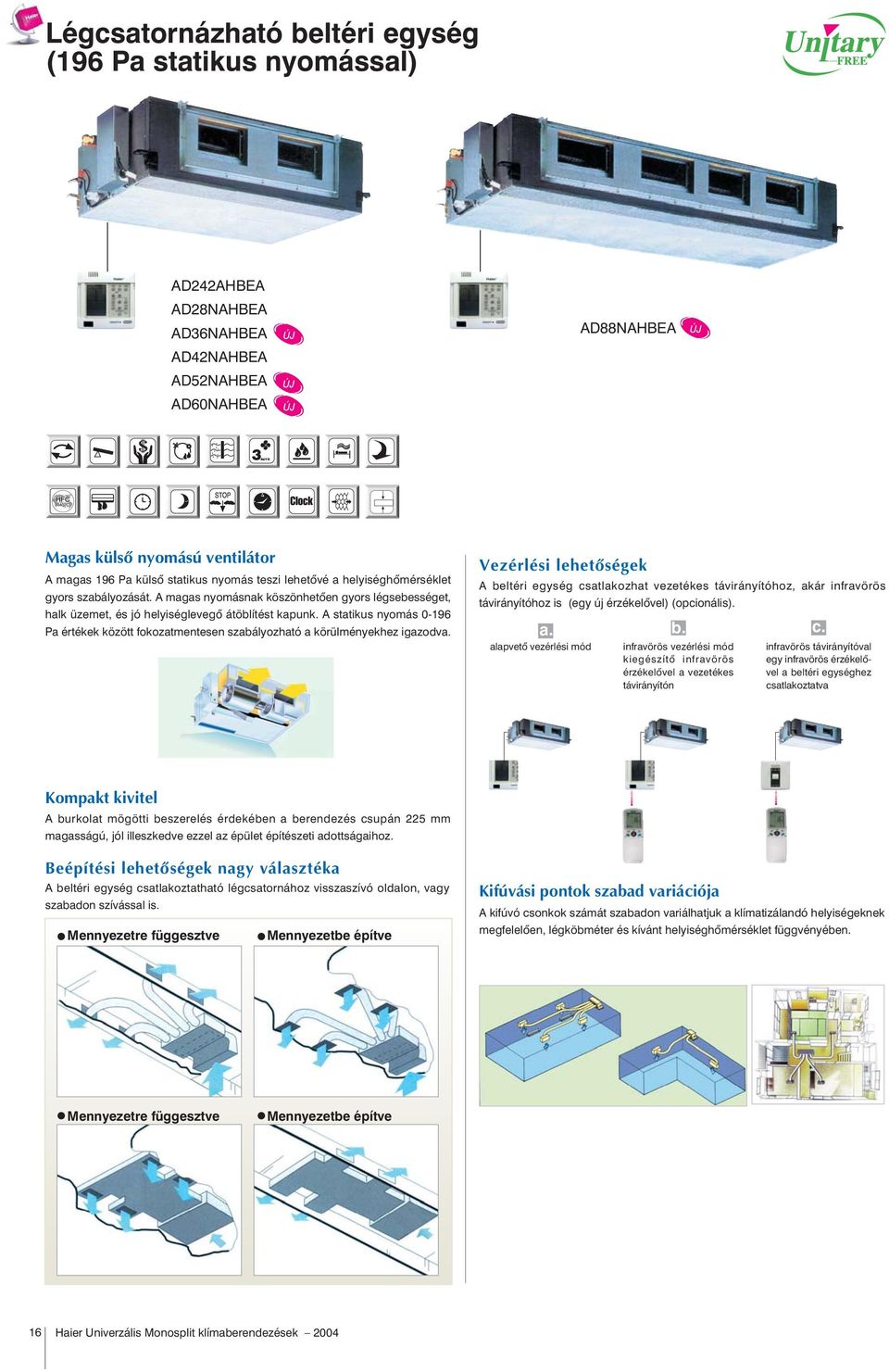

16 Légcsatornázható beltéri egység (196 Pa statikus nyomással) AD242AHBEA AD28NAHBEA AD36NAHBEA AD42NAHBEA AD52NAHBEA AD60NAHBEA AD88NAHBEA Magas külsõ nyomású ventilátor A magas 196 Pa külsõ statikus nyomás teszi lehetõvé a helyiséghõmérséklet gyors szabályozását. A magas nyomásnak köszönhetõen gyors légsebességet, halk üzemet, és jó helyiséglevegõ átöblítést kapunk. A statikus nyomás Pa értékek között fokozatmentesen szabályozható a körülményekhez igazodva. Vezérlési lehetõségek A beltéri egység csatlakozhat vezetékes távirányítóhoz, akár infravörös távirányítóhoz is (egy új érzékelõvel) (opcionális). a. alapvetõ vezérlési mód b. infravörös vezérlési mód kiegészítõ infravörös érzékelõvel a vezetékes távirányítón c. infravörös távirányítóval egy infravörös érzékelõvel a beltéri egységhez csatlakoztatva Kompakt kivitel A burkolat mögötti beszerelés érdekében a berendezés csupán 225 magasságú, jól illeszkedve ezzel az épület építészeti adottságaihoz. Beépítési lehetõségek nagy választéka A beltéri egység csatlakoztatható légcsatornához visszaszívó oldalon, vagy szabadon szívással is. Mennyezetre függesztve Mennyezetbe építve Kifúvási pontok szabad variációja A kifúvó csonkok számát szabadon variálhatjuk a klímatizálandó helyiségeknek megfelelõen, légköbméter és kívánt helyiséghõmérséklet függvényében. Mennyezetre függesztve Mennyezetbe építve 16 Haier Univerzális Monosplit klímaberendezések 2004

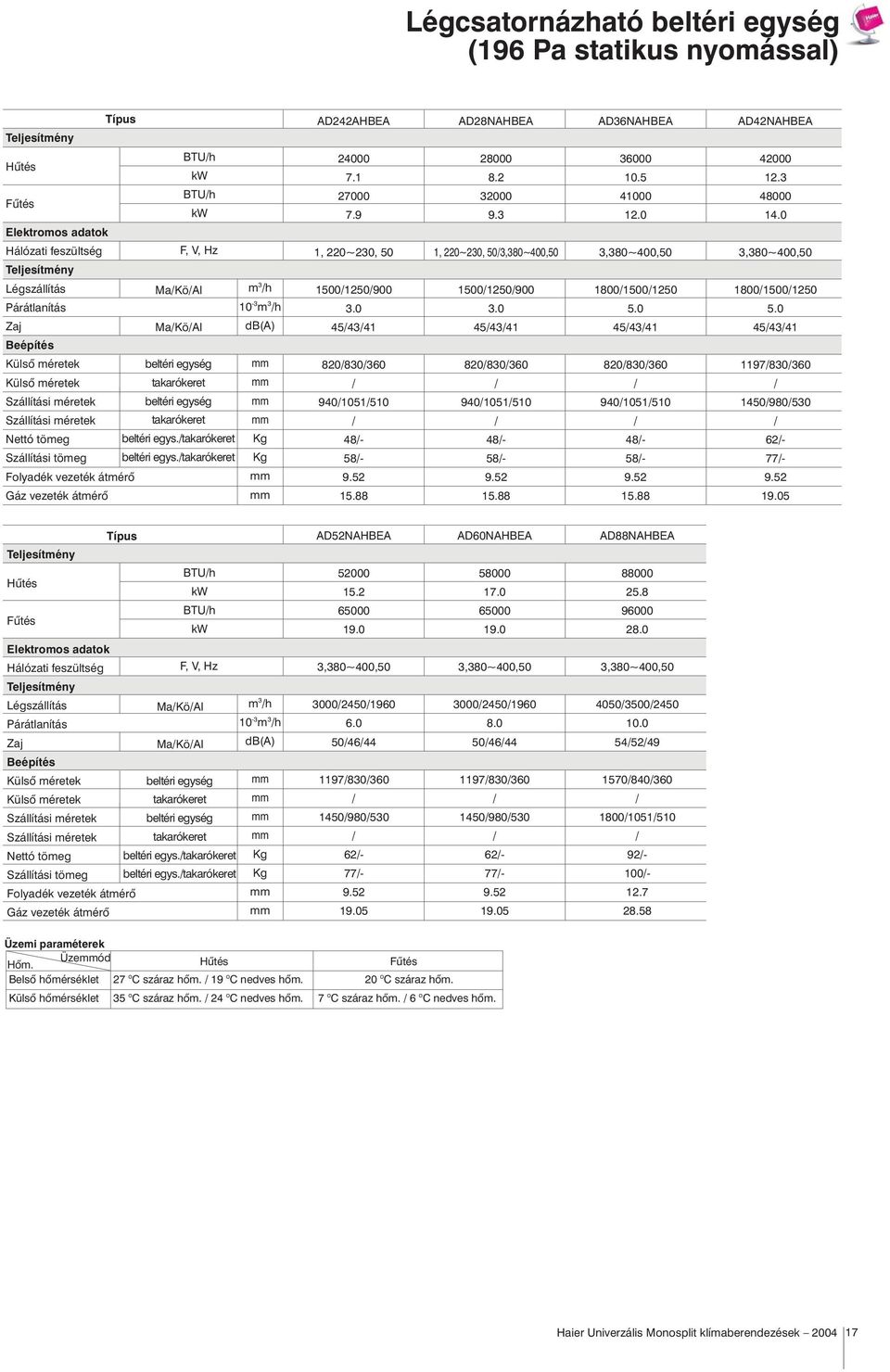

17 Légcsatornázható beltéri egység (196 Pa statikus nyomással) BTUh BTUh F, V, Hz Párátlanítás Zaj Beépítés MaKöAl MaKöAl m 3 h 10-3 m 3 h db(a) beltéri egység takarókeret beltéri egység takarókeret beltéri egys.takarókeret beltéri egys.takarókeret AD242AHBEA AD28NAHBEA AD36NAHBEA AD42NAHBEA BTUh BTUh AD52NAHBEA AD60NAHBEA AD88NAHBEA F, V, Hz Párátlanítás Zaj Beépítés MaKöAl MaKöAl m 3 h 10-3 m 3 h db(a) beltéri egység takarókeret beltéri egység takarókeret beltéri egys.takarókeret beltéri egys.takarókeret Üzemi paraméterek Hõm. Üzeód Belsõ hõmérséklet Külsõ hõmérséklet 27 o C száraz hõm. 19 o C nedves hõm. 35 o C száraz hõm. 24 o C nedves hõm. 20 o C száraz hõm. 7 o C száraz hõm. 6 o C nedves hõm. Haier Univerzális Monosplit klímaberendezések

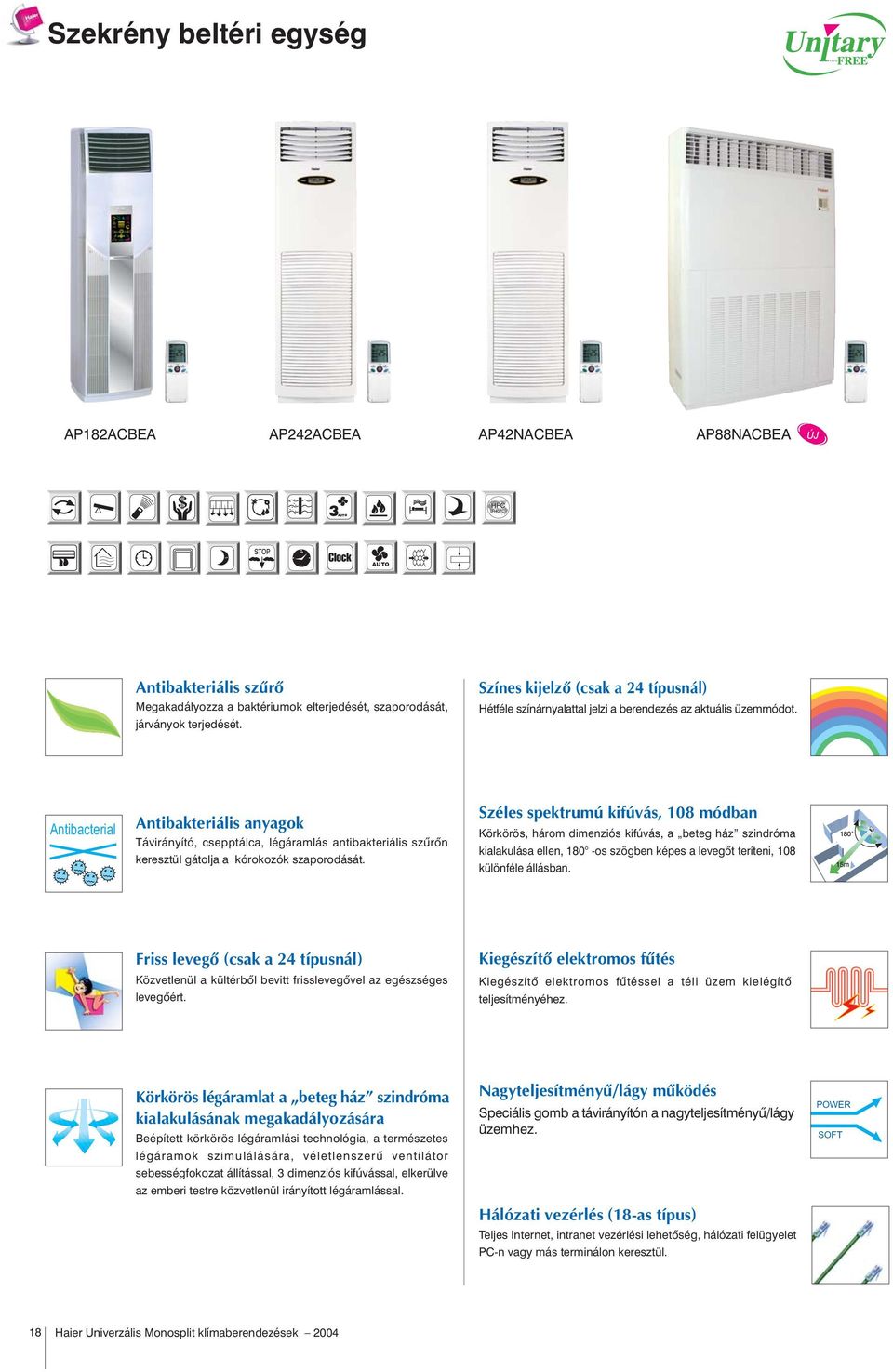

18 Szekrény beltéri egység AP182ACBEA AP242ACBEA AP42NACBEA AP88NACBEA AUTO Antibakteriális szûrõ Megakadályozza a baktériumok elterjedését, szaporodását, járványok terjedését. Színes kijelzõ (csak a 24 típusnál) Hétféle színárnyalattal jelzi a berendezés az aktuális üzeódot. Antibacterial Antibakteriális anyagok Távirányító, csepptálca, légáramlás antibakteriális szûrõn keresztül gátolja a kórokozók szaporodását. Széles spektrumú kifúvás, 108 módban Körkörös, három dimenziós kifúvás, a beteg ház szindróma kialakulása ellen, 180 -os szögben képes a levegõt teríteni, 108 különféle állásban. Friss levegõ (csak a 24 típusnál) Közvetlenül a kültérbõl bevitt frisslevegõvel az egészséges levegõért. Kiegészítõ elektromos fûtés Kiegészítõ elektromos fûtéssel a téli üzem kielégítõ teljesítményéhez. Körkörös légáramlat a beteg ház szindróma kialakulásának megakadályozására Beépített körkörös légáramlási technológia, a természetes légáramok szimulálására, véletlenszerû ventilátor sebességfokozat állítással, 3 dimenziós kifúvással, elkerülve az emberi testre közvetlenül irányított légáramlással. Nagyteljesítményûlágy mûködés Speciális gomb a távirányítón a nagyteljesítményûlágy üzemhez. Hálózati vezérlés (18-as típus) Teljes Internet, intranet vezérlési lehetõség, hálózati felügyelet PC-n vagy más terminálon keresztül. POWER SOFT 18 Haier Univerzális Monosplit klímaberendezések 2004

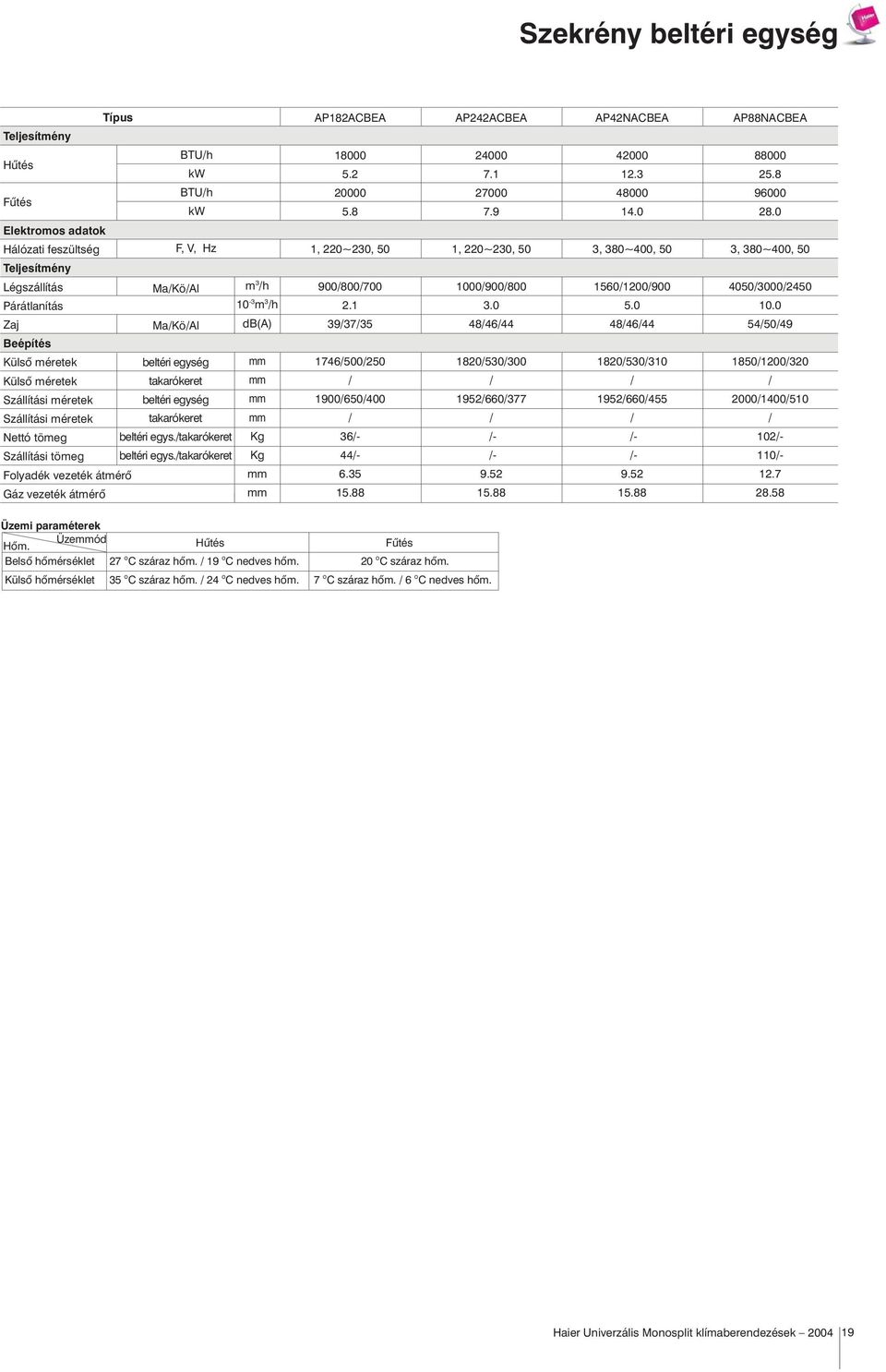

19 Szekrény beltéri egység BTUh BTUh F, V, Hz Párátlanítás Zaj Beépítés MaKöAl MaKöAl m 3 h 10-3 m 3 h db(a) beltéri egység takarókeret beltéri egység takarókeret beltéri egys.takarókeret beltéri egys.takarókeret AP242ACBEA AP42NACBEA , 380~400, AP182ACBEA AP88NACBEA , 380~400, Üzemi paraméterek Hõm. Üzeód Belsõ hõmérséklet Külsõ hõmérséklet 27 o C száraz hõm. 19 o C nedves hõm. 35 o C száraz hõm. 24 o C nedves hõm. 20 o C száraz hõm. 7 o C száraz hõm. 6 o C nedves hõm. Haier Univerzális Monosplit klímaberendezések

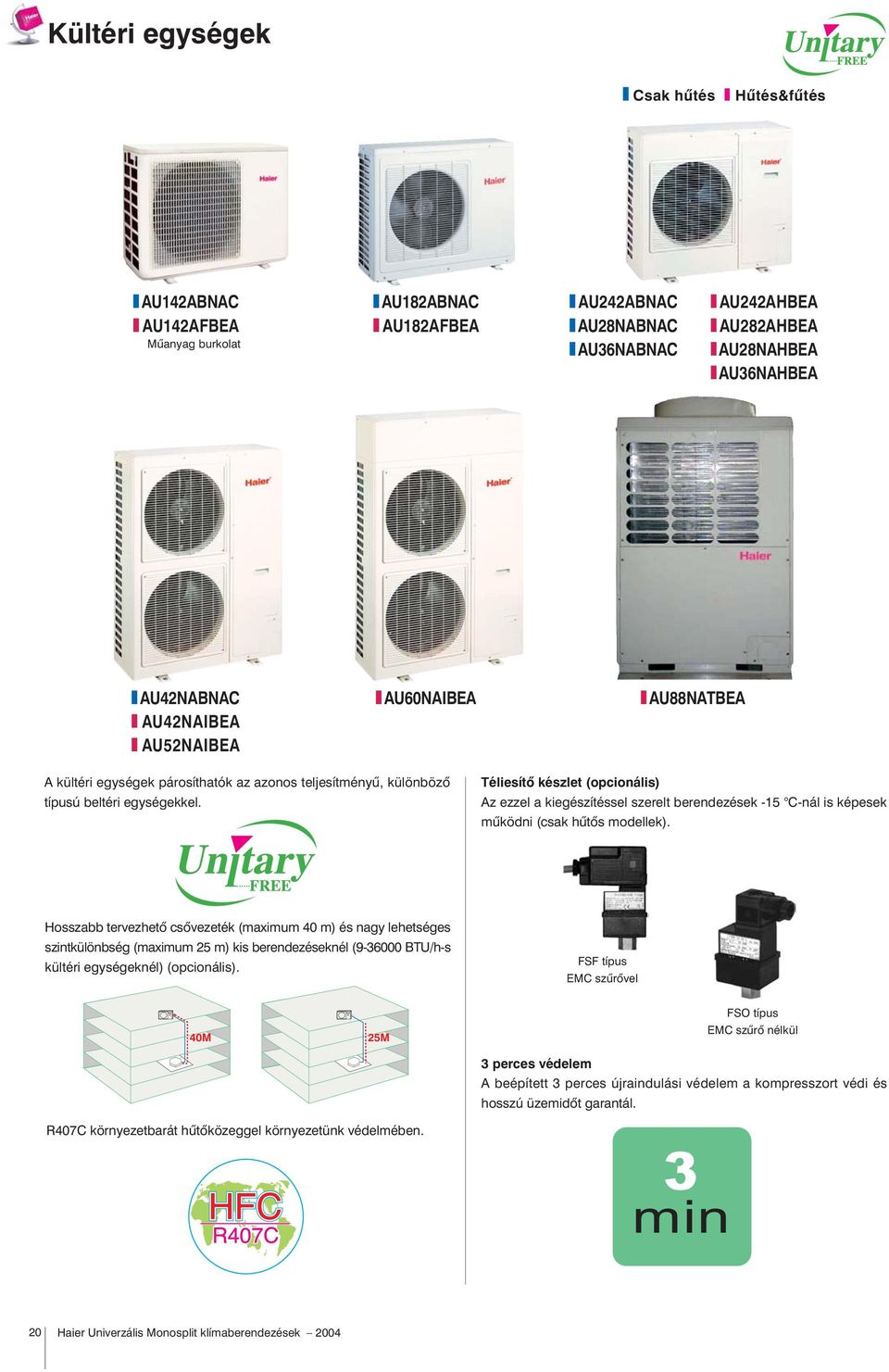

20 ek z Csak hûtés z &fûtés z AU142ABNAC z AU142AFBEA Mûanyag burkolat z AU182ABNAC z AU182AFBEA z AU242ABNAC z AU28NABNAC z AU36NABNAC z AU242AHBEA z AU282AHBEA z AU28NAHBEA z AU36NAHBEA z AU42NABNAC z AU42NAIBEA z AU52NAIBEA z AU60NAIBEA z AU88NATBEA A kültéri egységek párosíthatók az azonos teljesítményû, különbözõ típusú beltéri egységekkel. Téliesítõ készlet (opcionális) Az ezzel a kiegészítéssel szerelt berendezések -15 C-nál is képesek mûködni (csak hûtõs modellek). Hosszabb tervezhetõ csõvezeték (maximum 40 m) és nagy lehetséges szintkülönbség (maximum 25 m) kis berendezéseknél ( BTUh-s kültéri egységeknél) (opcionális). FSF típus EMC szûrõvel 40M 25M FSO típus EMC szûrõ nélkül 3 perces védelem A beépített 3 perces újraindulási védelem a kompresszort védi és hosszú üzemidõt garantál. R407C környezetbarát hûtõközeggel környezetünk védelmében. 3 min 20 Haier Univerzális Monosplit klímaberendezések 2004

21 ek AU142ABNAC AU142AFBEA AU182ABNAC AU182AFBEA Névl. telj. felvétel Max. telj. felvétel Üzemi áramfelvétel Max. áramfelvétel EERCOP Teljeítmény Zajszint Beszerelés Csomagolási méretek BTUh BTUh Magas ford. Magas ford. Maximális csõhossz Max. szintk. belt. és kült. egys. között F, V, A AA AA WW m 3 h db(a) m m Névl. telj. felvétel Max. telj. felvétel Üzemi áramfelvétel Max. áramfelvétel EERCOP Teljeítmény Zajszint Beszerelés Csomagolási méretek BTUh BTUh Magas ford. Magas ford. Maximális csõhossz Max. szintk. belt. és kült. egys. között F, V, A AA AA WW m 3 h db(a) m m AU242AHBEA AU242ABNAC AU28NABNAC , 380~400, AU282AHBEA Üzemi paraméterek Hõm. Üzeód Belsõ hõmérséklet Külsõ hõmérséklet 27 o C száraz hõm. 19 o C nedves hõm. 35 o C száraz hõm. 24 o C nedves hõm. 20 o C száraz hõm. 7 o C száraz hõm. 6 o C nedves hõm. Haier Univerzális Monosplit klímaberendezések

22 ek AU28NAHBEA AU36NABNAC AU36NAHBEA AU42NABNAC Névl. telj. felvétel Max. telj. felvétel Üzemi áramfelvétel Max. áramfelvétel EERCOP Teljeítmény Zajszint Beszerelés Csomagolási méretek BTUh BTUh Magas ford. Magas ford. Maximális csõhossz Max. szintk. belt. és kült. egys. között F, V, A AA AA WW m 3 h db(a) m m , 380~400, , 380~400, , 380~400, , 380~400, AU42NAIBEA AU52NAIBEA AU60NAIBEA AU88NATBEA Névl. telj. felvétel Max. telj. felvétel Üzemi áramfelvétel Max. áramfelvétel EERCOP Teljeítmény Zajszint Beszerelés Csomagolási méretek BTUh BTUh Magas ford. Magas ford. Maximális csõhossz Max. szintk. belt. és kült. egys. között F, V, A AA AA WW m 3 h db(a) m m , 380~400, , 380~400, , 380~400, , 380~400, Üzemi paraméterek Hõm. Üzeód Belsõ hõmérséklet Külsõ hõmérséklet 27 o C száraz hõm. 19 o C nedves hõm. 35 o C száraz hõm. 24 o C nedves hõm. 20 o C száraz hõm. 7 o C száraz hõm. 6 o C nedves hõm. 22 Haier Univerzális Monosplit klímaberendezések 2004
