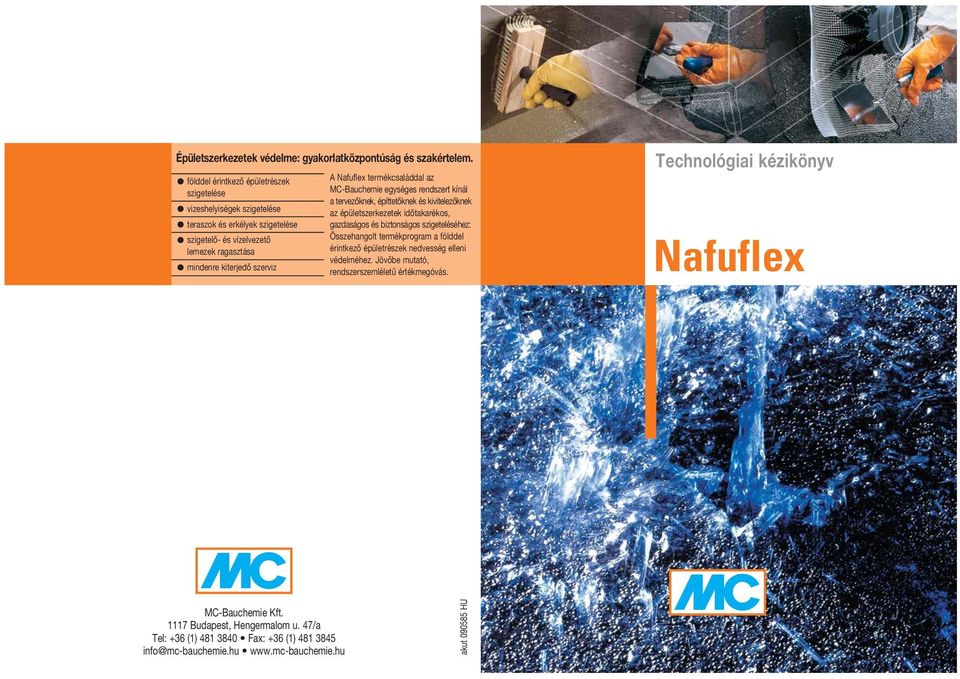

1 Épületszerkezetek védelme: gyakorlatközpontúság és szakértelem. földdel érintkező épületrészek szigetelése vizeshelyiségek szigetelése teraszok és erkélyek szigetelése szigetelő- és vízelvezető lemezek ragasztása mindenre kiterjedő szerviz A Nafuflex termékcsaláddal az MC-Bauchemie egységes rendszert kínál a tervezőknek, építtetőknek és kivitelezőknek az épületszerkezetek időtakarékos, gazdaságos és biztonságos szigeteléséhez: Összehangolt termékprogram a földdel érintkező épületrészek nedvesség elleni védelméhez. Jövőbe mutató, rendszerszemléletű értékmegóvás. Technológiai kézikönyv Nafuflex MC-Bauchemie Kft Budapest, Hengermalom u. 47/a Tel: +36 (1) Fax: +36 (1) info@mc-bauchemie.hu akut HU

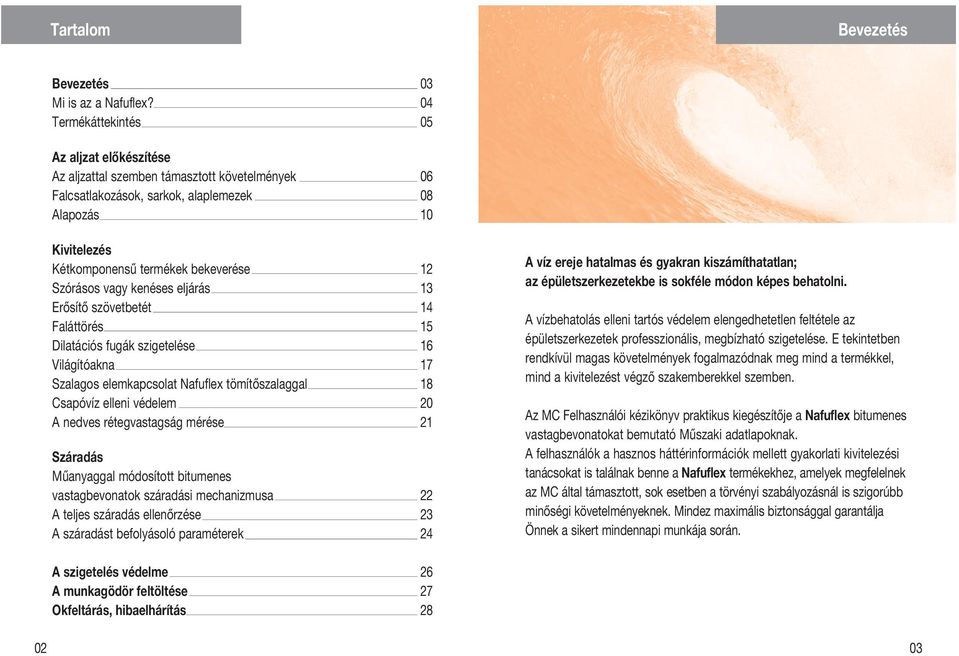

2 Tartalom Bevezetés Bevezetés 03 Mi is az a Nafuflex? 04 Termékáttekintés 05 Az aljzat előkészítése Az aljzattal szemben támasztott követelmények 06 Falcsatlakozások, sarkok, alaplemezek 08 Alapozás 10 Kivitelezés Kétkomponensű termékek bekeverése 12 Szórásos vagy kenéses eljárás 13 Erősítő szövetbetét 14 Faláttörés 15 Dilatációs fugák szigetelése 16 Világítóakna 17 Szalagos elemkapcsolat Nafuflex tömítőszalaggal 18 Csapóvíz elleni védelem 20 A nedves rétegvastagság mérése 21 Száradás Műanyaggal módosított bitumenes vastagbevonatok száradási mechanizmusa 22 A teljes száradás ellenőrzése 23 A száradást befolyásoló paraméterek 24 A víz ereje hatalmas és gyakran kiszámíthatatlan; az épületszerkezetekbe is sokféle módon képes behatolni. A vízbehatolás elleni tartós védelem elengedhetetlen feltétele az épületszerkezetek professzionális, megbízható szigetelése. E tekintetben rendkívül magas követelmények fogalmazódnak meg mind a termékkel, mind a kivitelezést végző szakemberekkel szemben. Az MC Felhasználói kézikönyv praktikus kiegészítője a Nafuflex bitumenes vastagbevonatokat bemutató Műszaki adatlapoknak. A felhasználók a hasznos háttérinformációk mellett gyakorlati kivitelezési tanácsokat is találnak benne a Nafuflex termékekhez, amelyek megfelelnek az MC által támasztott, sok esetben a törvényi szabályozásnál is szigorúbb minőségi követelményeknek. Mindez maximális biztonsággal garantálja Önnek a sikert mindennapi munkája során. A szigetelés védelme 26 A munkagödör feltöltése 27 Okfeltárás, hibaelhárítás

3 Mi is az a Nafuflex? Termékáttekintés Nafuflex varrat- és hézagmentes, rugalmas A Nafuflex rendszerek legfőbb ismérvei a varrat- és hézagmentes, tartósan rugalmas bevonati anyagok. A fenti jellemzőket speciális adalékok, pl. polisztirol golyócskák hozzáadásával érjük el, amelyek megkönnyítik és meggyorsítják a kivitelezést. Nafuflex: a minden igényt kielégítő, tökéletes termék Az értékes rendszerelemeket felvonultató, átfogó termékpaletta a szigeteléssel szemben támasztott valamennyi követelményt kielégíti, a legmostohább időjárási körülmények között is: egykomponensű kétkomponensű kenhető kivitel szórható kivitel tárolási hőmérséklet: -5 C-ig nagyfokú rugalmasság és repedésáthidaló képesség egyszerű és gazdaságos alkalmazhatóság kenhető / szórható függőleges felületeken is hidegen alkalmazható környezetbarát, mivel nem tartalmaz oldószert nyomóvíz-igénybevételnek ellenáll nedves aljzaton is megtapad Nafuflex Rapid Nafuflex 245 Nafuflex 2K Nafuflex 2K SP Nafuflex 2K-05 Ha bármilyen kérdése van termékeinkkel és rendszereinkkel vagy a kivitelezést érintő speciális témákkal kapcsolatban, készséggel állunk rendelkezésére. Hívjon minket! 04 05

4 Az aljzat előkészítése Az aljzat előkészítése Az aljzattal szemben támasztott követelmények A termék minden ásványi aljzaton alkalmazható, pl.: tégla falazat vegyes falazat beton vakolat habarcs Az aljzat legyen fagymentes, szilárd, hordozóképes és tapadásgátló anyagoktól (leválasztószer, por, szennyeződés stb.) mentes. A laza részeket, agyagot vagy homokot el kell távolítani. Szintén eltávolítandók a kiálló habarcsmaradványok, szivárgórétegek, sorják, kavicsfészkek, a nem teljes felületen kifugázott falazatrészek, ovábbá a kiugró élek és barázdák. A durvább egyenetlenségek, mélyedések vagy 5 mm-nél mélyebb illesztési hézagok kiegyenlítése Emcefix-Spachtel G extra habarccsal történhet. A kisebb egyenetlenségek ( 5 mm) alapozás után több rétegben Nafuflex bitumenes vastagbevonattal is kiegyenlíthetők. VIGYÁZAT! Ügyeljünk arra, hogy az élek le legyenek törve! 06 07

5 Az aljzat előkészítése Az aljzat előkészítése Falcsatlakozások, sarkok, alaplemezek Ásványi hornyolt falcsatlakozás kialakítása hajlított simítóval Szigetelőiszap felhordása a sávalap környékén A felmenő fal és az alaplemez közötti belső sarkok és hornyolt csatlakozások lekerekítése Emcefix- Spachtel G extra habarccsal történhet. Ezzel biztosítható a bitumenes vastagbevonat egyenletes rétegvastagsága. A vízzáró Murasol DS szigetelőiszap felhordása az alaplemez homlokfelületétől számított 15 cm-ig ill. a lekerekített falcsatlakozás (a fal és a padló találkozása) fölött kb. 20 cm-ig ajánlott. Ezzel biztosított a rákerülő bitumenes vastagbevonat visszirányú átnedvesedéssel szembeni védelme, ami garantálja az egyenletes száradást és a biztonságos kapcsolatot az aljzattal. FONTOS! Csak megfelelő aljzatelőkészítéssel érhető el biztonságos szigetelés! 08 09

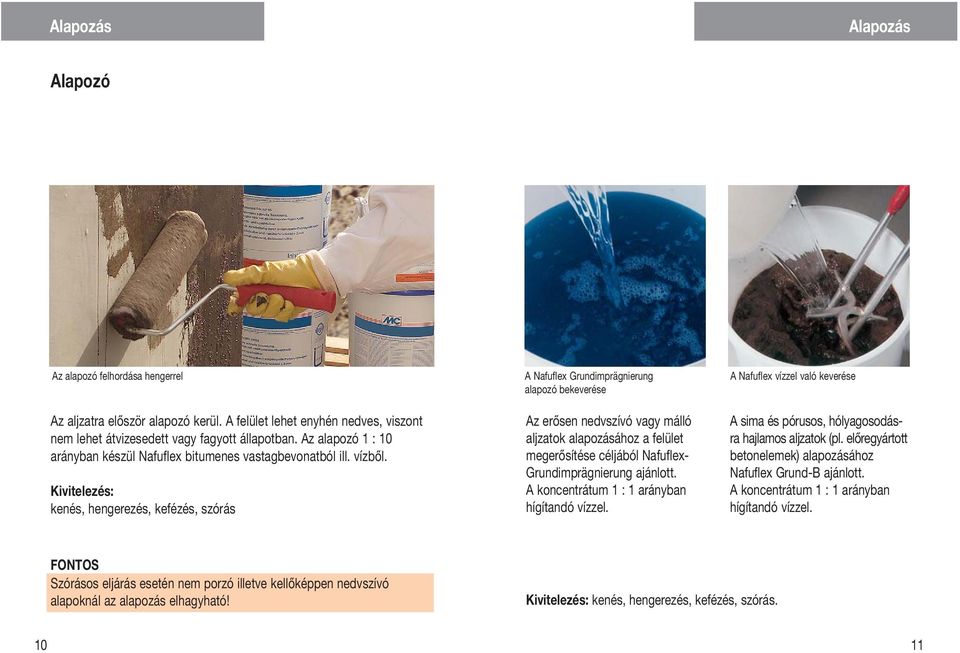

6 Alapozás Alapozás Alapozó Az alapozó felhordása hengerrel Az aljzatra először alapozó kerül. A felület lehet enyhén nedves, viszont nem lehet átvizesedett vagy fagyott állapotban. Az alapozó 1 : 10 arányban készül Nafuflex bitumenes vastagbevonatból ill. vízből. Kivitelezés: kenés, hengerezés, kefézés, szórás A Nafuflex Grundimprägnierung alapozó bekeverése Az erősen nedvszívó vagy málló aljzatok alapozásához a felület megerősítése céljából Nafuflex- Grundimprägnierung ajánlott. A koncentrátum 1 : 1 arányban hígítandó vízzel. A Nafuflex vízzel való keverése A sima és pórusos, hólyagosodásra hajlamos aljzatok (pl. előregyártott betonelemek) alapozásához Nafuflex Grund-B ajánlott. A koncentrátum 1 : 1 arányban hígítandó vízzel. FONTOS Szórásos eljárás esetén nem porzó illetve kellőképpen nedvszívó alapoknál az alapozás elhagyható! Kivitelezés: kenés, hengerezés, kefézés, szórás

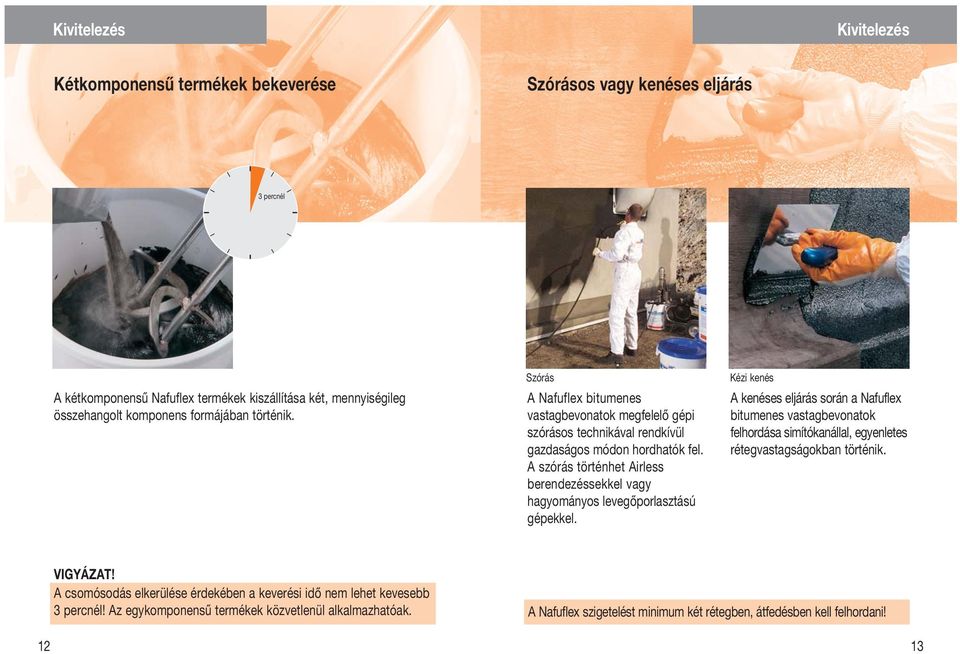

7 Kivitelezés Kivitelezés Kétkomponensű termékek bekeverése Szórásos vagy kenéses eljárás 3 percnél A kétkomponensű Nafuflex termékek kiszállítása két, mennyiségileg összehangolt komponens formájában történik. Szórás A Nafuflex bitumenes vastagbevonatok megfelelő gépi szórásos technikával rendkívül gazdaságos módon hordhatók fel. A szórás történhet Airless berendezéssekkel vagy hagyományos levegőporlasztású gépekkel. Kézi kenés A kenéses eljárás során a Nafuflex bitumenes vastagbevonatok felhordása simítókanállal, egyenletes rétegvastagságokban történik. VIGYÁZAT! A csomósodás elkerülése érdekében a keverési idő nem lehet kevesebb 3 percnél! Az egykomponensű termékek közvetlenül alkalmazhatóak. A Nafuflex szigetelést minimum két rétegben, átfedésben kell felhordani! 12 13

8 Kivitelezés Kivitelezés Erősítő szövetbetét Faláttörés Szövetbetét a falcsatlakozásnál Szövetbetét a falon Beágyazás az első bitumenrétegbe Lekenés a második bitumenréteggel A Nafuflex Spezialgewebe 25 NF szövetbetét teljes felülete a Nafuflex szigetelés első és a második rétege közé kerül beágyazásra. A Nafuflex-Spezialgewebe 25 NF szövetbetét 10 cm-es átfedéssel kerül beágyazásra az első és a második szigetelőréteg közé. Az első bitumenréteg felhordása után a csőátmérőnek megfelelően (+10 cm ráhagyás) kivágjuk a Nafuflex Spezialgewebe 25 NF szövetbetétet, a felületét csillag alakban bevagdossuk, ráhúzzuk a csőre és beágyazzuk az első bitumenrétegbe. Egy kb. 10 cm széles Nafuflex Spezialgewebe 25 NF tömítőgallérral körülvesszük a csövet, és ezt a szövetet is beágyazzuk a bitumenrétegbe. Ezután felkenjük a második bitumenréteget. Torlódó szivárgóvíz esetén az átvezetések kialakítása szorítóperemes megoldással történik

9 Kivitelezés Kivitelezés Dilatációs fugák szigetelése A fugák szigetelése Nafuflex tömítőszalagokkal történik, amelyeknek a felületét mindkét oldalon kasírozott szövet alkotja, hogy könnyen be lehessen ágyazni őket a Nafuflex szigetelésbe. Világítóakna A tömítőszalag szövet felületét ágyazzuk be a Nafuflex szigetelés első rétegébe. Az első réteg teljes száradása után a tömítőszalag szövet peremeit bevonjuk a második szigetelőrétegbe. A Nafuflex tömítőszalagok illesztése forró levegős hegesztéssel történik (ld. 18/19. oldal). A világítóakna rögzítésének átvezetését Mycoflex 5000 W-vel szigeteljük. A világítóaknák oldalait a teljes felületre kiterjedően át kell kenni és be kell vonni a Nafuflex szigetelésbe. VIGYÁZAT! Ügyeljünk arra, hogy a világítóakna szabályszerű vízelvezetése biztosítva legyen

10 Kivitelezés Kivitelezés Szalagos elemkapcsolat Nafuflex tömítőszalaggal Átlapolási tartomány Átlapolási tartomány Homlokillesztés Hegesztőcsík Hegesztőcsík Átlapolási tartomány Külső sarok kialakítása padlófalcsatlakozás szigetelése céljából. Vízszintes / sík külső sarok kialakítása Belső sarok kialakítása padló-falcsatlakozás szigetelése céljából. T-alakú illesztés kialakítása. A Nafuflex tömítőszalagok összekapcsolása forrólevegős hegesztéssel történik A hegesztőcsíkokat egyszerűen vágjuk ki a tömítőszalagok tágulási zónájából Csak száraz és tiszta szalagokat hegesszünk össze A hegesztést 30 percig hagyjuk szikkadni A Nafuflex tömítőszalagok 220 C C hegesztési hőmérsékleten egyszerűen és biztonságosan összekapcsolhatók. A betartandó átlapolási szélesség legalább 80 mm

11 Kivitelezés Kivitelezés Csapóvíz elleni védelem A fröccsenővíznek kitett lábazatot a terepszint alatti 30 cm-től a terepszint feletti legalább 30 cmig Murasol DS szigetelőiszappal szigeteljük. Ezzel megfelelő aljzatot biztosítunk a lábazatra kerülő vakolatnak. A Nafuflex bitumenes vastagbevonat és a szigetelőiszap átfedési tartománya 15 cm. 15 cm 30 cm A nedves rétegvastagság mérése A nedves rétegvastagság ellenőrzéséhez objektumonként ill. 100 m 2 -enként 20 mérés szükséges. A mérési pontoknak átlósan kell elhelyezkedniük a felületen. Faláttörések, átmenetek és illesztések környékén sűrűbben kell kijelölni mérési pontokat. Szövetbetéttel erősített kétrétegű szigeteléseknél mindkét réteg ellenőrizendő. A nedves rétegvastagság ellenőrzésének dokumentálásához mérési jegyzőkönyv-nyomtatványt bocsátunk rendelkezésre. A helyszíni mérést megkönnyíti a praktikus MC-rétegvastagságmérő, amelyen feltüntettük a nedves rétegvastagság-értékeket és az azok alapján elérhető száraz rétegvastagságokat [mm] VIGYÁZAT! A közvetlenül a bitumenszigetelésre kerülő vakolat megrepedhet! Nafuflex-Produkte Nedves rétegvastagságok az előírt 3 illetve 4 mm száraz rétegvastagság eléréséhez 0,1 0,25 0,5 Rapid 1K 245 2K 2K-SP 2K-05 Ultra 3,6 3,6 4,0 4,2 4,2 4,2 3,8 4,8 4,8 5,4 5,7 5,7 5,7 5,0 1 1,5 2 2,5 3 4 [mm] 3 mm 4 mm 20 21

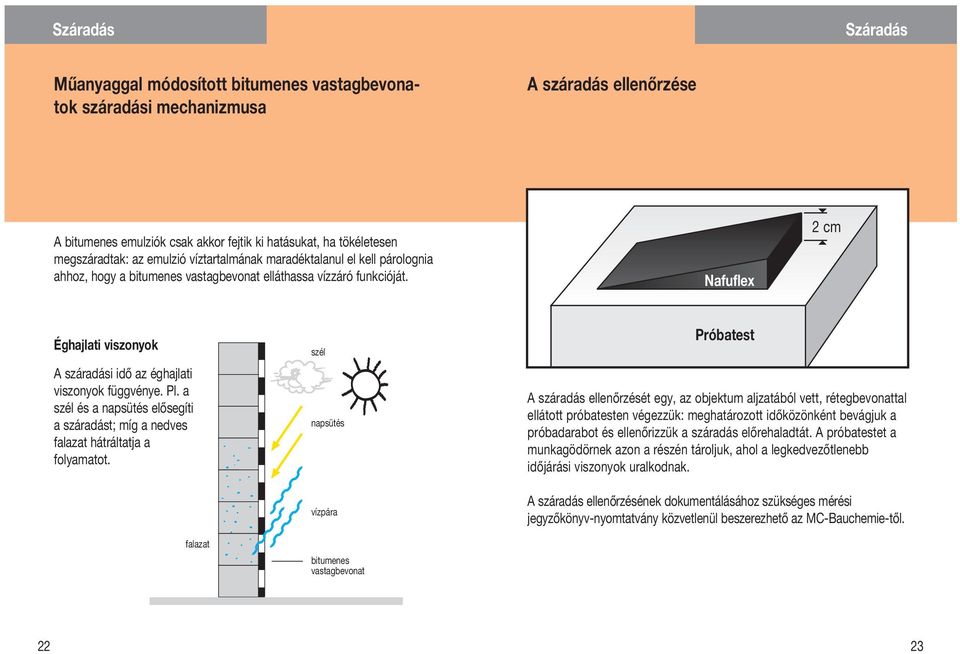

12 Száradás Száradás Műanyaggal módosított bitumenes vastagbevonatok száradási mechanizmusa A száradás ellenőrzése A bitumenes emulziók csak akkor fejtik ki hatásukat, ha tökéletesen megszáradtak: az emulzió víztartalmának maradéktalanul el kell párolognia ahhoz, hogy a bitumenes vastagbevonat elláthassa vízzáró funkcióját. Nafuflex 2 cm Éghajlati viszonyok A száradási idő az éghajlati viszonyok függvénye. Pl. a szél és a napsütés elősegíti a száradást; míg a nedves falazat hátráltatja a folyamatot. falazat szél napsütés vízpára bitumenes vastagbevonat Próbatest A száradás ellenőrzését egy, az objektum aljzatából vett, rétegbevonattal ellátott próbatesten végezzük: meghatározott időközönként bevágjuk a próbadarabot és ellenőrizzük a száradás előrehaladtát. A próbatestet a munkagödörnek azon a részén tároljuk, ahol a legkedvezőtlenebb időjárási viszonyok uralkodnak. A száradás ellenőrzésének dokumentálásához szükséges mérési jegyzőkönyv-nyomtatvány közvetlenül beszerezhető az MC-Bauchemie-től

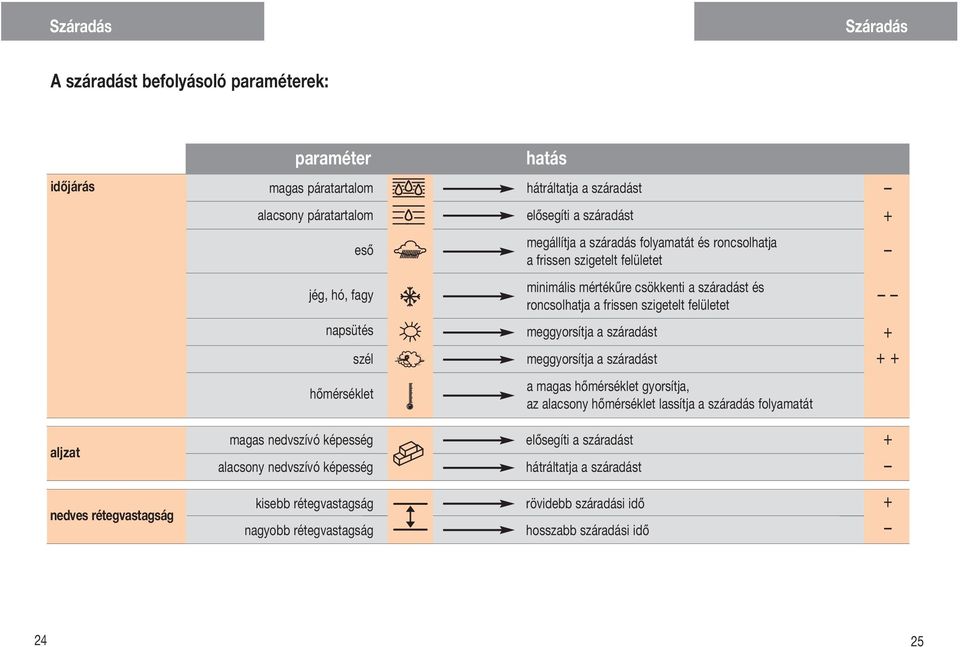

13 Száradás Száradás A száradást befolyásoló paraméterek: időjárás paraméter magas páratartalom alacsony páratartalom hatás hátráltatja a száradást elősegíti a száradást + eső megállítja a száradás folyamatát és roncsolhatja a frissen szigetelt felületet jég, hó, fagy napsütés szél minimális mértékűre csökkenti a száradást és roncsolhatja a frissen szigetelt felületet meggyorsítja a száradást meggyorsítja a száradást hőmérséklet a magas hőmérséklet gyorsítja, az alacsony hőmérséklet lassítja a száradás folyamatát aljzat magas nedvszívó képesség alacsony nedvszívó képesség elősegíti a száradást hátráltatja a száradást + nedves rétegvastagság kisebb rétegvastagság nagyobb rétegvastagság rövidebb száradási idő hosszabb száradási idő

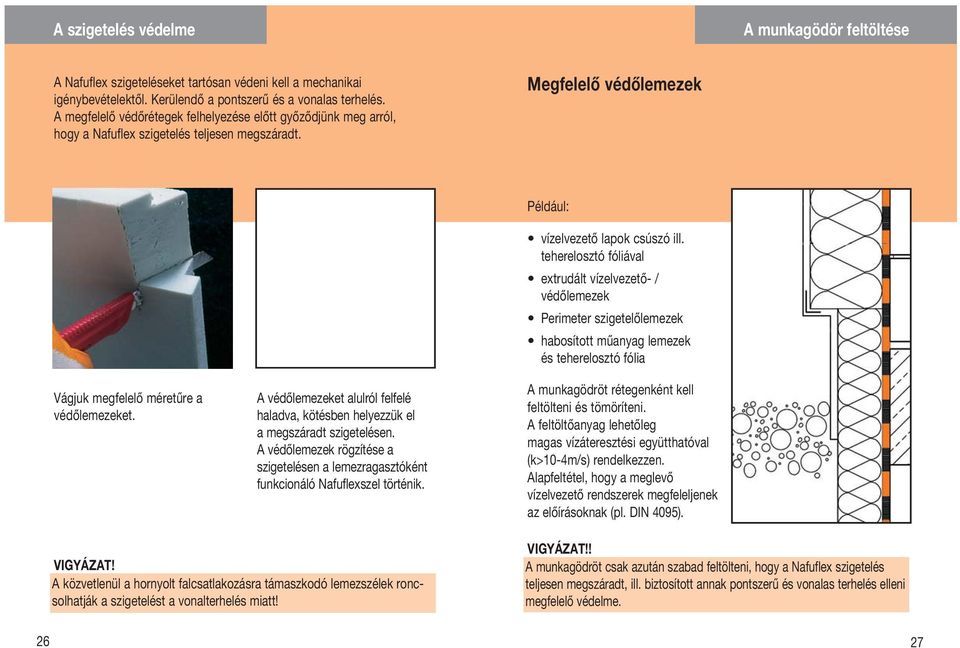

14 A szigetelés védelme A munkagödör feltöltése A Nafuflex szigeteléseket tartósan védeni kell a mechanikai igénybevételektől. Kerülendő a pontszerű és a vonalas terhelés. A megfelelő védőrétegek felhelyezése előtt győződjünk meg arról, hogy a Nafuflex szigetelés teljesen megszáradt. Megfelelő védőlemezek Vágjuk megfelelő méretűre a védőlemezeket. A védőlemezeket alulról felfelé haladva, kötésben helyezzük el a megszáradt szigetelésen. A védőlemezek rögzítése a szigetelésen a lemezragasztóként funkcionáló Nafuflexszel történik. Például: vízelvezető lapok csúszó ill. teherelosztó fóliával extrudált vízelvezető- / védőlemezek Perimeter szigetelőlemezek habosított műanyag lemezek és teherelosztó fólia A munkagödröt rétegenként kell feltölteni és tömöríteni. A feltöltőanyag lehetőleg magas vízáteresztési együtthatóval (k>10-4m/s) rendelkezzen. Alapfeltétel, hogy a meglevő vízelvezető rendszerek megfeleljenek az előírásoknak (pl. DIN 4095). VIGYÁZAT! A közvetlenül a hornyolt falcsatlakozásra támaszkodó lemezszélek roncsolhatják a szigetelést a vonalterhelés miatt! VIGYÁZAT!! A munkagödröt csak azután szabad feltölteni, hogy a Nafuflex szigetelés teljesen megszáradt, ill. biztosított annak pontszerű és vonalas terhelés elleni megfelelő védelme

15 Okfeltárás......hibaelhárítás Tippek és trükkök a pluszbiztonság érdekében probléma kiváltó ok megoldás Hólyagosodás a bitumen-szigetelésben Pórusos, üreges betonaljzat esetén a bitumenes vastagbevonat felhordásakor levegő szorul a pórusokba. Magas környezeti hőmérséklet hatására a levegő kitágul és hólyagosodást okozhat a szigetelésben. A pórusos, üreges aljaztok megfelelő alapozórendszerekkel előkezelendők. A durvább üregek kitöltése Emcefix-Spachtel G extrával történik. A pórusos aljzatokhoz használjunk Nafuflex Grund B alapozót és első rétegként vékony felület simítást végezzünk. A bitumenszigetelés hólyagosodása és elhúzódó száradása A szabadon levő pórusos téglák ill. üreges falazóelemek nem lettek lefedve eső ellen. Az esővíz így akadálytalanul szivárog lefelé a tégla belsejében. A bejutó plusznedvesség gátolja a száradási folyamatot; meleg hatására a párolgás gáznyomást generál, amely a bitumenszigetelés hólyagosodásához vezethet. Fedjük be idejében a falazatot, ha esőre áll. Alkalmazzunk Murasol DS ásványi szigetelőiszapot a hólyagosodás és a visszirányú átnedvesedés megakadályozása érdekében. Az ásványi anyagból kialakított falcsatlakozás környékén nem szárad meg teljesen a bitumenes vastagbevonat A nyersfalazat felhúzásakor bevert az eső az ablaknyílásokon. Az alaplemezen felgyülemlett víz hátulról nedvesíti a falcsatlakozás tájékát és ezzel akadályozza a bitumenes vastagbevonatok száradását. Szigeteljük a falcsatlakozást Murasol DS szigetelőiszappal, ill. kerekítsük le Emcefix-Spachtel G extrával, mielőtt tovább dolgozunk a Nafuflex bitumenes vastagbevonatokkal

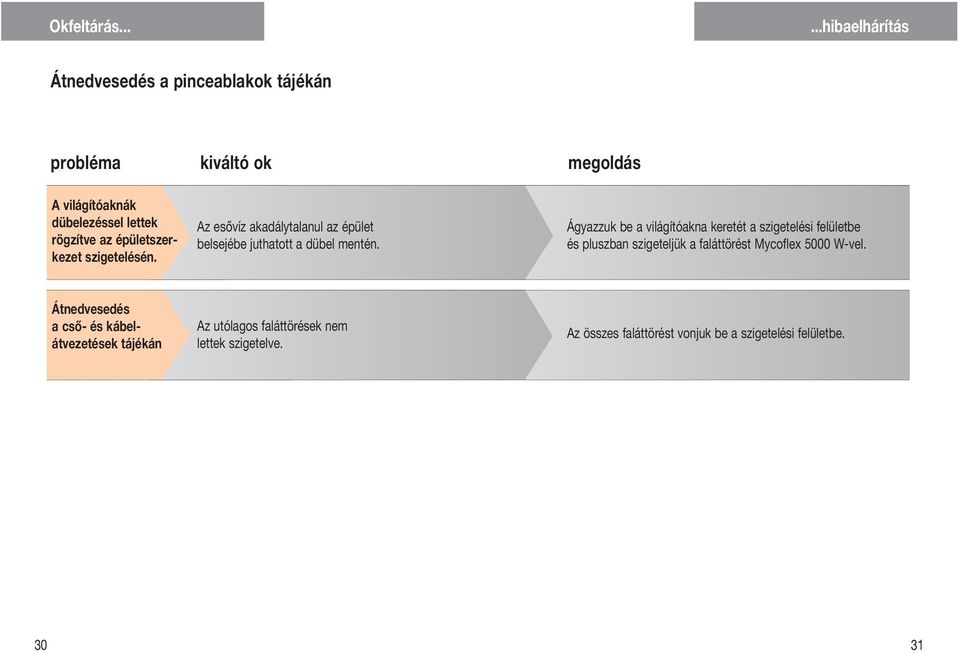

16 Okfeltárás......hibaelhárítás Átnedvesedés a pinceablakok tájékán probléma kiváltó ok megoldás A világítóaknák dübelezéssel lettek rögzítve az épületszerkezet szigetelésén. Az esővíz akadálytalanul az épület belsejébe juthatott a dübel mentén. Ágyazzuk be a világítóakna keretét a szigetelési felületbe és pluszban szigeteljük a faláttörést Mycoflex 5000 W-vel. Átnedvesedés a cső- és kábelátvezetések tájékán Az utólagos faláttörések nem lettek szigetelve. Az összes faláttörést vonjuk be a szigetelési felületbe
