1 PCI-Pecimor - komplettvízszigetelési rendszerek Talajjal érintkezô épületszerkezetek DIN szabvány szerinti vízszigetelései

2 Bemutatkozunk... Cégünk, a Degussa-Építôkémia Hungária Kft., építési vegyianyagok gyártásával és forgalmazásával foglalkozik. Jogelôdeink már 20 évvel ezelôtt forgalmaztak építési vegyianyagokat Magyarországon. Vállalatunk mögött erôs nemzetközi háttér áll: 1996-ban a világ több mint 80 országában termelô- és értékesítési hálózattal rendelkezô, svájci székhelyû MBT Holding AG 100%-os magyarországi érdekeltsége lettünk, mely 2001 óta a világ egyik legnagyobb vegyi konszernjéhez, a Degussa AG-hoz tartozik. Termékeink között egyaránt megtalálhatók beton- és habarcsadalékszerek, hideg- és melegburkolati ragasztórendszerek, alternatív szigetelôrendszerek, vasbeton szerkezetek felújító anyagai, korrózió elleni védôbevonatok, ipari padló rendszerek és más nélkülözhetetlen építôipari anyagok. Magas minôségû, megbízható és világszerte elismert termékeink egymásra épülô építési anyagrendszerek, intelligens és felhasználóbarát megoldások az építôipari szakemberek számára. A mûszaki hatékonyság és magas fokú gazdaságosság mellett termékrendszereink a lehetô legnagyobb biztonságot nyújtják mind a tervezésben, mind pedig a kivitelezésben. Mindemellett nagy hangsúlyt fektetünk a garancia és a szavatosság kérdésére is. Alapvetô filozófiánk, hogy nem pusztán árut értékesítünk, hanem mûszaki problémákat oldunk meg partnereinkkel közösen gondolkodva. Célunk, hogy termékeink a megfelelô helyre és a megfelelô technológiával épüljenek be. Mindezek érdekében a tervezés fázisában segítjük a tervezôket, az építés helyén helyszíni szaktanácsadást biztosítunk, folyamatosan szakmai továbbképzéseket tartunk. Az Építéskivitelezési rendszerek Divízió által forgalmazott fôbb termékcsoportok: Kiöntôhabarcsok Javítási rendszerek Hidegburkolati ragasztók, csemperagasztók Fugahabarcsok Melegburkolati ragasztók Injektáló anyagok Gyorskötô esztrichcementek Padlókiegyenlítôk Padlóbevonatok Önterülô ipari padlók Hézagkitöltô rendszerek Vízszigetelési anyagok Degussa-Építôkémia Hungária Kft. Központi iroda és raktár: 1222 Budapest, Háros u Tel.: Fax: info@degussa-cc.hu Területi iroda és raktár: 8900 Zalaegerszeg, 74-es út - Tel./fax: (92) zala.admin@degussa-cc.hu Kereskedelmi partnerek: Szabó Bt Budapest, Szállás u Tel./fax: Kemo-Épker Kft Debrecen, Rigó u Tel./fax: (52) Miklya és Társa Bt Békéscsaba, Corvin Ottó u Tel./fax: (66) Kem-Univerzál Kft Budapest, József u Tel.: , Fax:

3 Az épületszerkezet tartós védelme A pinceterek kihasználásával kapcsolatos igények, valamint a talajjal érintkezô épületszerkezetek hôvédelmével és beltéri klímájával szembeni követelmények egyre fokozódnak. A vízszigetelési rendszereknek éppen ezért optimális mértékben kell védeniük az épületszerkezeteket a víz károsító hatásaitól, ily módon biztosítva a belsô terek kihasználásának lehetôségét. Vizsgálatok igazolják, hogy az épület-károsodások mintegy 16%-a a pince-szerkezeteknél jelentkezik. Például a pinceterek erôs átvizesedésével kapcsolatos károk leggyakoribb oka az, hogy rosszul becsülték fel a pince falaira és padlószerkezetére ható vízterhelést, és ezért rosszul választották ki a szigetelési rendszert. A károsodások többsége enyhén áteresztô talajszerkezeteknél és lejtôknél jelentkezik, miután a feltöltött munkatérbe behatoló víz a hiányzó vízelvezetés miatt idônként feltorlódó vízterhelésként hat a külsô pinceszerkezetekre. Az alkalmazott vízszigetelési rendszerek általában talajpárára méretezettek, ezért erre a terhelésre már nem alkalmasak. DIN Talajpára terhelés DIN szerinti vízszigetelések 2000 augusztusa óta a DIN szabályozza az épületszerkezetek vízszigetelésének kivitelezését, mégpedig úgy, hogy meghatározza a terhelési eseteket, az alkalmazandó anyagokat és a vízszigetelési munkálatok kivitelezését. A talajjal érintkezô épületszerkezetek már régóta bevált és leggyakrabban alkalmazott vízszigetelési módszerét, a mûanyagokkal vízszigetelô vastagbevonatokat, a szabvány 4. és 6. része tartalmazza. Szintén a 4. részbe kerültek bele a hidegen öntapadó bitumenes szigetelôtekercsek is. Az ezen anyagokkal szembeni anyagminôségi követelményeket a DIN szabvány 2. része határozza meg. A szabvány 3. része foglalja magába az aljzattal és a termékek beépítésével szembeni követelményeket. DIN Nem torlódó szivárgó víz terhelés DIN Feltorlódó szivárgó víz terhelés Nyomás alatti víz (talajvíz) terhelés

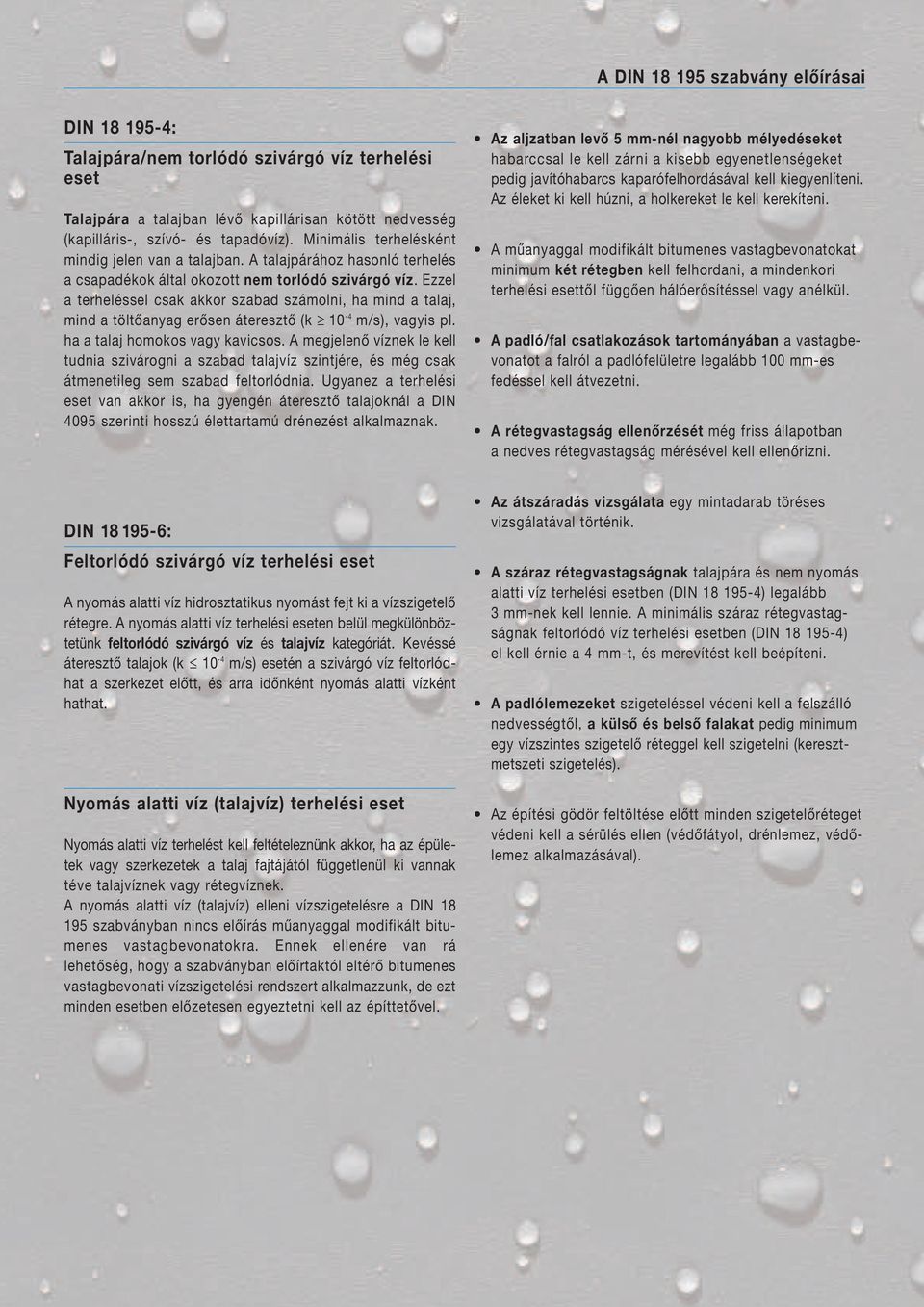

4 A DIN szabvány elôírásai DIN : Talajpára/nem torlódó szivárgó víz terhelési eset Talajpára a talajban lévô kapillárisan kötött nedvesség (kapilláris-, szívó- és tapadóvíz). Minimális terhelésként mindig jelen van a talajban. A talajpárához hasonló terhelés a csapadékok által okozott nem torlódó szivárgó víz. Ezzel a terheléssel csak akkor szabad számolni, ha mind a talaj, mind a töltôanyag erôsen áteresztô (k 10-4 m/s), vagyis pl. ha a talaj homokos vagy kavicsos. A megjelenô víznek le kell tudnia szivárogni a szabad talajvíz szintjére, és még csak átmenetileg sem szabad feltorlódnia. Ugyanez a terhelési eset van akkor is, ha gyengén áteresztô talajoknál a DIN 4095 szerinti hosszú élettartamú drénezést alkalmaznak. Az aljzatban levô 5 mm-nél nagyobb mélyedéseket habarccsal le kell zárni a kisebb egyenetlenségeket pedig javítóhabarcs kaparófelhordásával kell kiegyenlíteni. Az éleket ki kell húzni, a holkereket le kell kerekíteni. A mûanyaggal modifikált bitumenes vastagbevonatokat minimum két rétegben kell felhordani, a mindenkori terhelési esettôl függôen hálóerôsítéssel vagy anélkül. A padló/fal csatlakozások tartományában a vastagbevonatot a falról a padlófelületre legalább 100 mm-es fedéssel kell átvezetni. A rétegvastagság ellenôrzését még friss állapotban a nedves rétegvastagság mérésével kell ellenôrizni. DIN : Feltorlódó szivárgó víz terhelési eset A nyomás alatti víz hidrosztatikus nyomást fejt ki a vízszigetelô rétegre. A nyomás alatti víz terhelési eseten belül megkülönböztetünk feltorlódó szivárgó víz és talajvíz kategóriát. Kevéssé áteresztô talajok (k 10-4 m/s) esetén a szivárgó víz feltorlódhat a szerkezet elôtt, és arra idônként nyomás alatti vízként hathat. Nyomás alatti víz (talajvíz) terhelési eset Nyomás alatti víz terhelést kell feltételeznünk akkor, ha az épületek vagy szerkezetek a talaj fajtájától függetlenül ki vannak téve talajvíznek vagy rétegvíznek. A nyomás alatti víz (talajvíz) elleni vízszigetelésre a DIN szabványban nincs elôírás mûanyaggal modifikált bitumenes vastagbevonatokra. Ennek ellenére van rá lehetôség, hogy a szabványban elôírtaktól eltérô bitumenes vastagbevonati vízszigetelési rendszert alkalmazzunk, de ezt minden esetben elôzetesen egyeztetni kell az építtetôvel. Az átszáradás vizsgálata egy mintadarab töréses vizsgálatával történik. A száraz rétegvastagságnak talajpára és nem nyomás alatti víz terhelési esetben (DIN ) legalább 3 mm-nek kell lennie. A minimális száraz rétegvastagságnak feltorlódó víz terhelési esetben (DIN ) el kell érnie a 4 mm-t, és merevítést kell beépíteni. A padlólemezeket szigeteléssel védeni kell a felszálló nedvességtôl, a külsô és belsô falakat pedig minimum egy vízszintes szigetelô réteggel kell szigetelni (keresztmetszeti szigetelés). Az építési gödör feltöltése elôtt minden szigetelôréteget védeni kell a sérülés ellen (védôfátyol, drénlemez, védôlemez alkalmazásával).

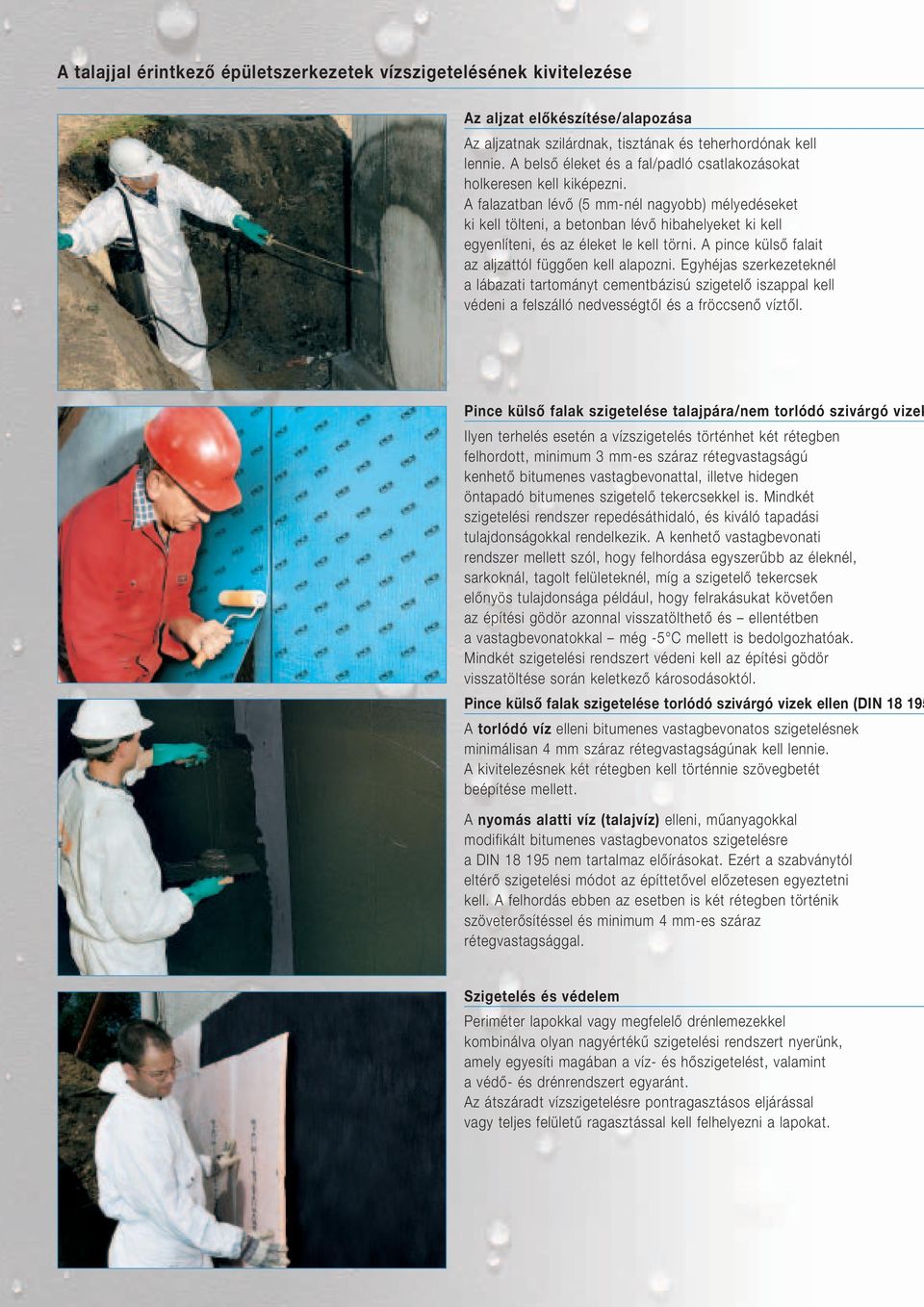

5 A talajjal érintkezô épületszerkezetek vízszigetelésének kivitelezése Az aljzat elôkészítése/alapozása Az aljzatnak szilárdnak, tisztának és teherhordónak kell lennie. A belsô éleket és a fal/padló csatlakozásokat holkeresen kell kiképezni. A falazatban lévô (5 mm-nél nagyobb) mélyedéseket ki kell tölteni, a betonban lévô hibahelyeket ki kell egyenlíteni, és az éleket le kell törni. A pince külsô falait az aljzattól függôen kell alapozni. Egyhéjas szerkezeteknél a lábazati tartományt cementbázisú szigetelô iszappal kell védeni a felszálló nedvességtôl és a fröccsenô víztôl. Pince külsô falak szigetelése talajpára/nem torlódó szivárgó vizek Ilyen terhelés esetén a vízszigetelés történhet két rétegben felhordott, minimum 3 mm-es száraz rétegvastagságú kenhetô bitumenes vastagbevonattal, illetve hidegen öntapadó bitumenes szigetelô tekercsekkel is. Mindkét szigetelési rendszer repedésáthidaló, és kiváló tapadási tulajdonságokkal rendelkezik. A kenhetô vastagbevonati rendszer mellett szól, hogy felhordása egyszerûbb az éleknél, sarkoknál, tagolt felületeknél, míg a szigetelô tekercsek elônyös tulajdonsága például, hogy felrakásukat követôen az építési gödör azonnal visszatölthetô és ellentétben a vastagbevonatokkal még -5 C mellett is bedolgozhatóak. Mindkét szigetelési rendszert védeni kell az építési gödör visszatöltése során keletkezô károsodásoktól. Pince külsô falak szigetelése torlódó szivárgó vizek ellen (DIN A torlódó víz elleni bitumenes vastagbevonatos szigetelésnek minimálisan 4 mm száraz rétegvastagságúnak kell lennie. A kivitelezésnek két rétegben kell történnie szövegbetét beépítése mellett. A nyomás alatti víz (talajvíz) elleni, mûanyagokkal modifikált bitumenes vastagbevonatos szigetelésre a DIN nem tartalmaz elôírásokat. Ezért a szabványtól eltérô szigetelési módot az építtetôvel elôzetesen egyeztetni kell. A felhordás ebben az esetben is két rétegben történik szöveterôsítéssel és minimum 4 mm-es száraz rétegvastagsággal. Szigetelés és védelem Periméter lapokkal vagy megfelelô drénlemezekkel kombinálva olyan nagyértékû szigetelési rendszert nyerünk, amely egyesíti magában a víz- és hôszigetelést, valamint a védô- és drénrendszert egyaránt. Az átszáradt vízszigetelésre pontragasztásos eljárással vagy teljes felületû ragasztással kell felhelyezni a lapokat.

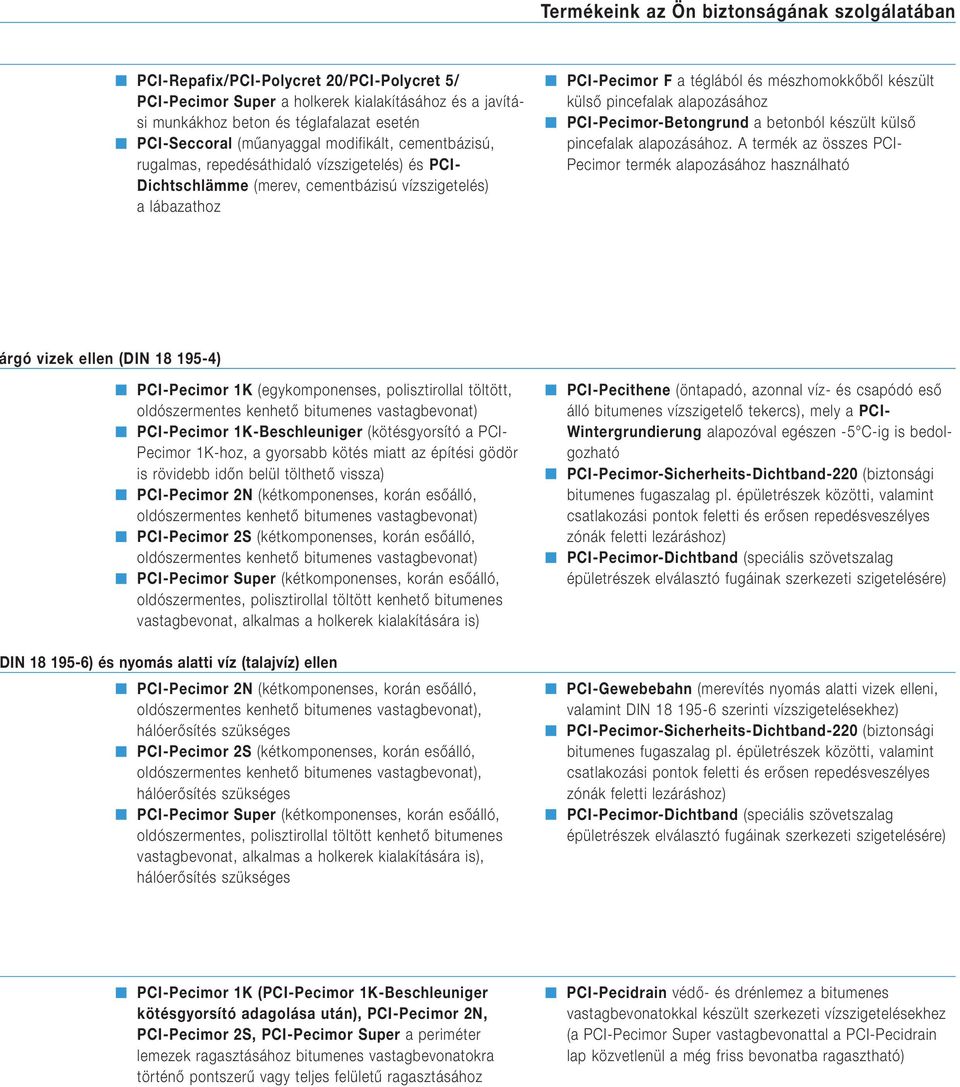

6 Termékeink az Ön biztonságának szolgálatában PCI-Repafix/PCI-Polycret 20/PCI-Polycret 5/ PCI-Pecimor Super a holkerek kialakításához és a javítási munkákhoz beton és téglafalazat esetén PCI-Seccoral (mûanyaggal modifikált, cementbázisú, rugalmas, repedésáthidaló vízszigetelés) és PCI- Dichtschlämme (merev, cementbázisú vízszigetelés) a lábazathoz PCI-Pecimor F a téglából és mészhomokkôbôl készült külsô pincefalak alapozásához PCI-Pecimor-Betongrund a betonból készült külsô pincefalak alapozásához. A termék az összes PCI- Pecimor termék alapozásához használható rgó vizek ellen (DIN ) PCI-Pecimor 1K (egykomponenses, polisztirollal töltött, oldószermentes kenhetô bitumenes vastagbevonat) PCI-Pecimor 1K-Beschleuniger (kötésgyorsító a PCI- Pecimor 1K-hoz, a gyorsabb kötés miatt az építési gödör is rövidebb idôn belül tölthetô vissza) PCI-Pecimor 2N (kétkomponenses, korán esôálló, oldószermentes kenhetô bitumenes vastagbevonat) PCI-Pecimor 2S (kétkomponenses, korán esôálló, oldószermentes kenhetô bitumenes vastagbevonat) PCI-Pecimor Super (kétkomponenses, korán esôálló, oldószermentes, polisztirollal töltött kenhetô bitumenes vastagbevonat, alkalmas a holkerek kialakítására is) IN ) és nyomás alatti víz (talajvíz) ellen PCI-Pecimor 2N (kétkomponenses, korán esôálló, oldószermentes kenhetô bitumenes vastagbevonat), hálóerôsítés szükséges PCI-Pecimor 2S (kétkomponenses, korán esôálló, oldószermentes kenhetô bitumenes vastagbevonat), hálóerôsítés szükséges PCI-Pecimor Super (kétkomponenses, korán esôálló, oldószermentes, polisztirollal töltött kenhetô bitumenes vastagbevonat, alkalmas a holkerek kialakítására is), hálóerôsítés szükséges PCI-Pecithene (öntapadó, azonnal víz- és csapódó esô álló bitumenes vízszigetelô tekercs), mely a PCI- Wintergrundierung alapozóval egészen -5 C-ig is bedolgozható PCI-Pecimor-Sicherheits-Dichtband-220 (biztonsági bitumenes fugaszalag pl. épületrészek közötti, valamint csatlakozási pontok feletti és erôsen repedésveszélyes zónák feletti lezáráshoz) PCI-Pecimor-Dichtband (speciális szövetszalag épületrészek elválasztó fugáinak szerkezeti szigetelésére) PCI-Gewebebahn (merevítés nyomás alatti vizek elleni, valamint DIN szerinti vízszigetelésekhez) PCI-Pecimor-Sicherheits-Dichtband-220 (biztonsági bitumenes fugaszalag pl. épületrészek közötti, valamint csatlakozási pontok feletti és erôsen repedésveszélyes zónák feletti lezáráshoz) PCI-Pecimor-Dichtband (speciális szövetszalag épületrészek elválasztó fugáinak szerkezeti szigetelésére) PCI-Pecimor 1K (PCI-Pecimor 1K-Beschleuniger kötésgyorsító adagolása után), PCI-Pecimor 2N, PCI-Pecimor 2S, PCI-Pecimor Super a periméter lemezek ragasztásához bitumenes vastagbevonatokra történô pontszerû vagy teljes felületû ragasztásához PCI-Pecidrain védô- és drénlemez a bitumenes vastagbevonatokkal készült szerkezeti vízszigetelésekhez (a PCI-Pecimor Super vastagbevonattal a PCI-Pecidrain lap közvetlenül a még friss bevonatba ragasztható)

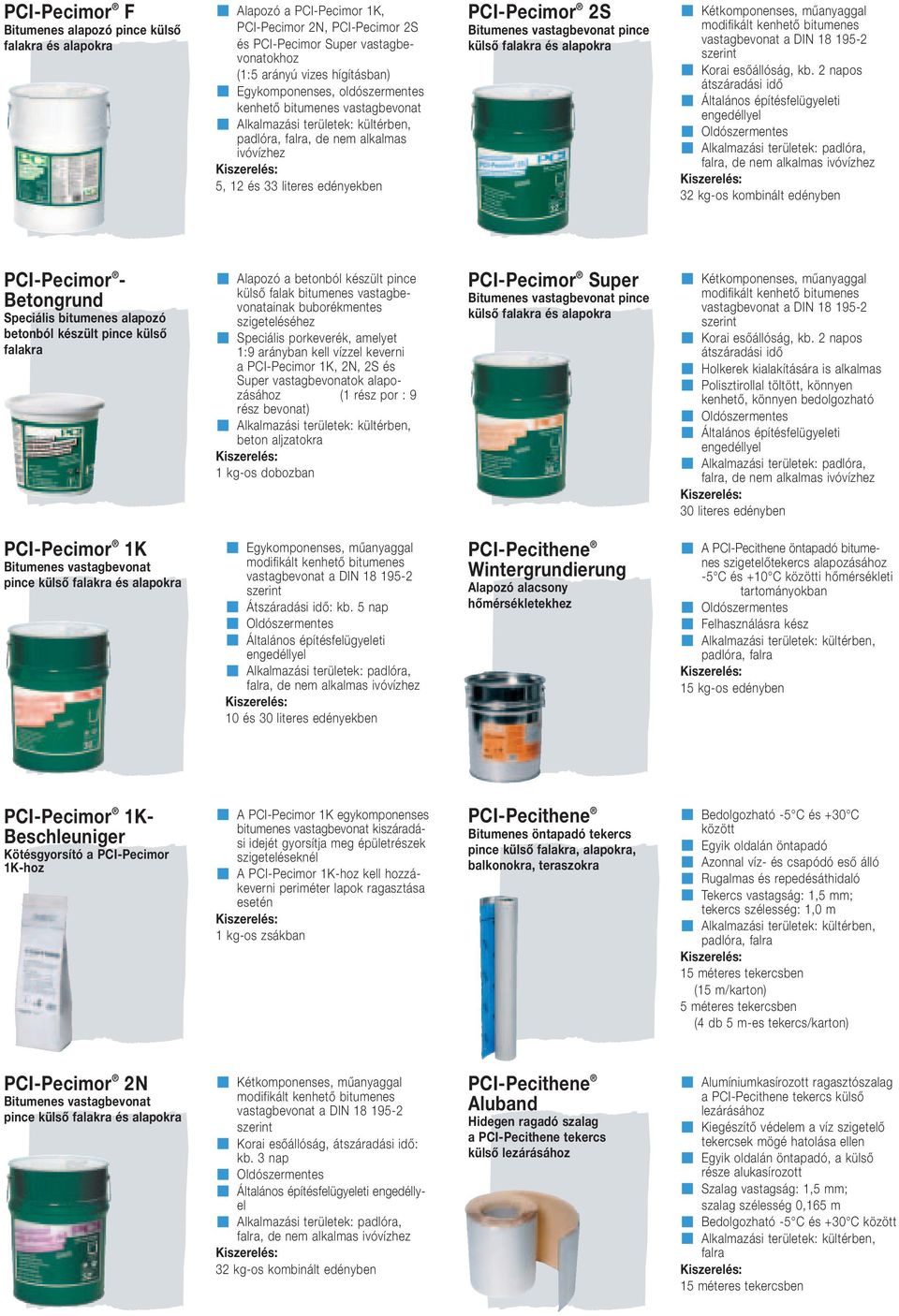

7 PCI-Pecimor F Bitumenes alapozó pince külsô falakra és alapokra Alapozó a PCI-Pecimor 1K, PCI-Pecimor 2N, PCI-Pecimor 2S és PCI-Pecimor Super vastagbevonatokhoz (1:5 arányú vizes hígításban) Egykomponenses, oldószermentes kenhetô bitumenes vastagbevonat padlóra, falra, de nem alkalmas ivóvízhez 5, 12 és 33 literes edényekben PCI-Pecimor 2S Bitumenes vastagbevonat pince külsô falakra és alapokra Kétkomponenses, mûanyaggal vastagbevonat a DIN szerint Korai esôállóság, kb. 2 napos átszáradási idô Általános építésfelügyeleti engedéllyel Alkalmazási területek: padlóra, falra, de nem alkalmas ivóvízhez 32 kg-os kombinált edényben PCI-Pecimor - Betongrund Speciális bitumenes alapozó betonból készült pince külsô falakra Alapozó a betonból készült pince külsô falak bitumenes vastagbevonatainak buborékmentes szigeteléséhez Speciális porkeverék, amelyet 1:9 arányban kell vízzel keverni a PCI-Pecimor 1K, 2N, 2S és Super vastagbevonatok alapozásához (1 rész por : 9 rész bevonat) beton aljzatokra 1 kg-os dobozban PCI-Pecimor Super Bitumenes vastagbevonat pince külsô falakra és alapokra Kétkomponenses, mûanyaggal vastagbevonat a DIN szerint Korai esôállóság, kb. 2 napos átszáradási idô Holkerek kialakítására is alkalmas Polisztirollal töltött, könnyen kenhetô, könnyen bedolgozható Általános építésfelügyeleti engedéllyel Alkalmazási területek: padlóra, falra, de nem alkalmas ivóvízhez 30 literes edényben PCI-Pecimor 1K Bitumenes vastagbevonat pince külsô falakra és alapokra Egykomponenses, mûanyaggal vastagbevonat a DIN szerint Átszáradási idô: kb. 5 nap Általános építésfelügyeleti engedéllyel Alkalmazási területek: padlóra, falra, de nem alkalmas ivóvízhez 10 és 30 literes edényekben PCI-Pecithene Wintergrundierung Alapozó alacsony hômérsékletekhez A PCI-Pecithene öntapadó bitumenes szigetelôtekercs alapozásához -5 C és +10 C közötti hômérsékleti tartományokban Felhasználásra kész padlóra, falra 15 kg-os edényben PCI-Pecimor 1K- Beschleuniger Kötésgyorsító a PCI-Pecimor 1K-hoz A PCI-Pecimor 1K egykomponenses bitumenes vastagbevonat kiszáradási idejét gyorsítja meg épületrészek szigeteléseknél A PCI-Pecimor 1K-hoz kell hozzákeverni periméter lapok ragasztása esetén 1 kg-os zsákban PCI-Pecithene Bitumenes öntapadó tekercs pince külsô falakra, alapokra, balkonokra, teraszokra Bedolgozható -5 C és +30 C között Egyik oldalán öntapadó Azonnal víz- és csapódó esô álló Rugalmas és repedésáthidaló Tekercs vastagság: 1,5 mm; tekercs szélesség: 1,0 m padlóra, falra 15 méteres tekercsben (15 m/karton) 5 méteres tekercsben (4 db 5 m-es tekercs/karton) PCI-Pecimor 2N Bitumenes vastagbevonat pince külsô falakra és alapokra Kétkomponenses, mûanyaggal vastagbevonat a DIN szerint Korai esôállóság, átszáradási idô: kb. 3 nap Általános építésfelügyeleti engedéllyel Alkalmazási területek: padlóra, falra, de nem alkalmas ivóvízhez 32 kg-os kombinált edényben PCI-Pecithene Aluband Hidegen ragadó szalag a PCI-Pecithene tekercs külsô lezárásához Alumíniumkasírozott ragasztószalag a PCI-Pecithene tekercs külsô lezárásához Kiegészítô védelem a víz szigetelô tekercsek mögé hatolása ellen Egyik oldalán öntapadó, a külsô része alukasírozott Szalag vastagság: 1,5 mm; szalag szélesség 0,165 m Bedolgozható -5 C és +30 C között falra 15 méteres tekercsben
