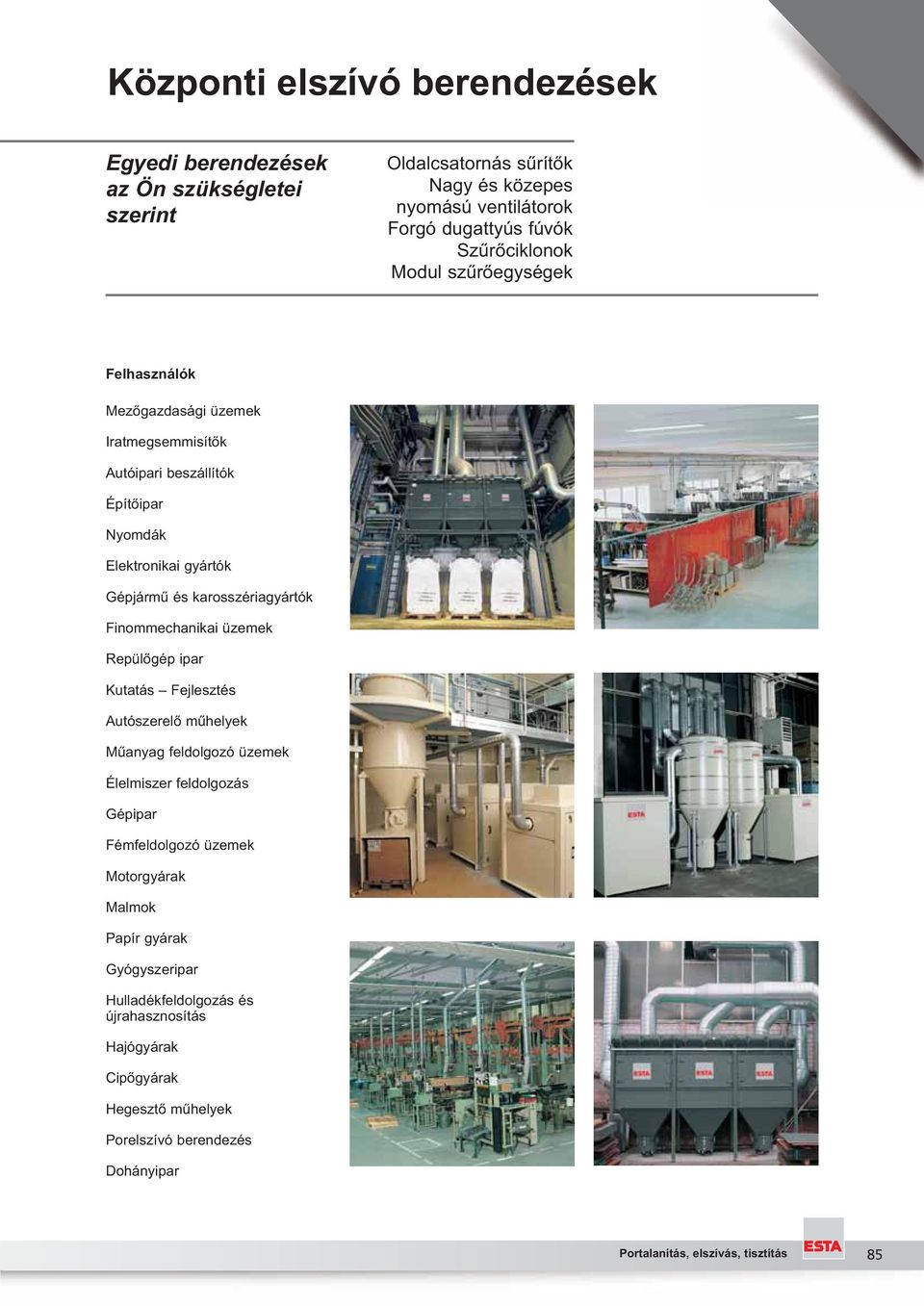

1 Egyedi berendezések az Ön szükségletei szerint Oldalcsatornás sűrítők Nagy és közepes nyomású ventilátorok Forgó dugattyús fúvók Szűrőciklonok Modul szűrőegységek Felhasználók Mezőgazdasági üzemek Iratmegsemmisítők Autóipari beszállítók Építőipar Nyomdák Elektronikai gyártók Gépjármű és karosszériagyártók Finommechanikai üzemek Repülőgép ipar Kutatás Fejlesztés Autószerelő műhelyek Műanyag feldolgozó üzemek Élelmiszer feldolgozás Gépipar Fémfeldolgozó üzemek Motorgyárak Malmok Papír gyárak Gyógyszeripar Hulladékfeldolgozás és újrahasznosítás Hajógyárak Cipőgyárak Hegesztő műhelyek Porelszívó berendezés Dohányipar 85

2 Elszívó berendezések az ESTA-tól Bevezetés Bevezetés A modulrendszerű építési módnak köszönhetően az Ön felhasználási területéhez illeszkedő berendezéseket tudunk ajánlani. Szakembereink kidolgozzák Önnek a csőrendszer, a szűrőegység és a vákuum előállításához szükséges gép optimális összeállítását: A központi elszívó berendezésekkel felállítási helyüktől egy csővezeték-rendszeren keresztül, több gép párhuzamos elszívása valósítható meg. Durva vagy finom por, nedves vagy száraz, gőz vagy füst az ESTA elszívó berendezései a mindenkori felhasználási körülményekhez illeszthetők. Nagyon magas hatásfok Alacsony zajszínt a hangszigetelésnek ill. a speciális hangtompításnak köszönhetően Kopás és gondozásmentes konstrukció A tisztítható szűrők és a magas hatásfok miatt alacsony üzemeltetési költségek Komplett szolgáltatások a telepítéstől a szerelésen keresztül az üzembehelyezésig és karbantartás. 5 4a 1 Központi vákuum előállító egység Oldalcsatornás sűrítő, ventilátorok, forgódugattyús fúvók, nagy és közepes nyomású ventilátorok Szűrőegység Ciklonok, modulrendszerű szűrőegységek 3 Elektromos vezérlés a 5 5 Sematikus ábra 4 Csővezeték rendszer Csappantyúk (4a) 5 Elszívó elemek Elszívó ernyők, elszívókarok 86

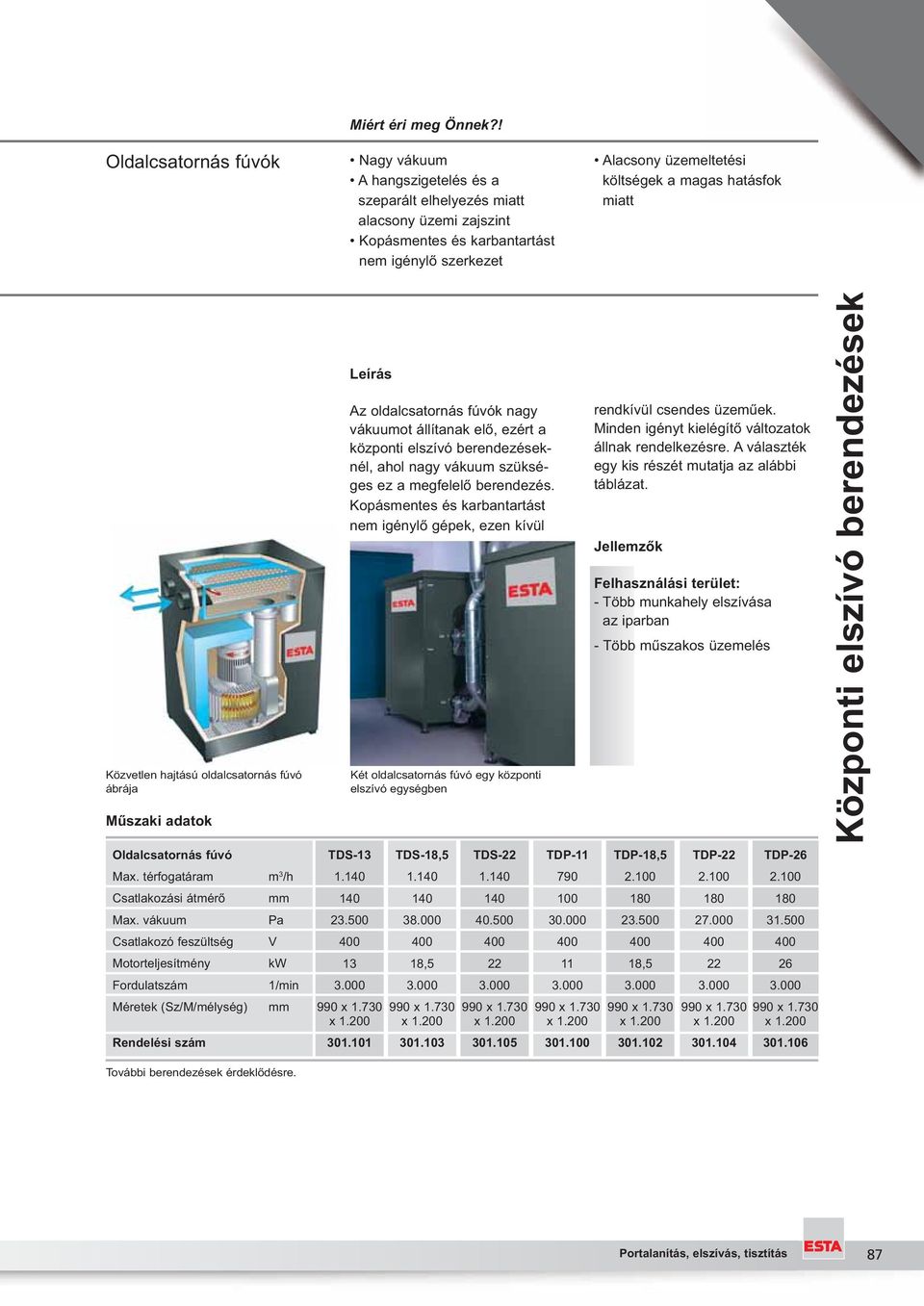

3 Oldalcsatornás fúvók Miért éri meg Önnek?! Nagy vákuum A hangszigetelés és a szeparált elhelyezés miatt alacsony üzemi zajszint Kopásmentes és karbantartást nem igénylő szerkezet Alacsony üzemeltetési költségek a magas hatásfok miatt Közvetlen hajtású oldalcsatornás fúvó ábrája Műszaki adatok Oldalcsatornás fúvó Max. térfogatáram m 3 /h Csatlakozási átmérő mm Max. vákuum Pa Csatlakozó feszültség V Motorteljesítmény kw Fordulatszám 1/min Méretek (Sz/M/mélység) mm Rendelési szám Az oldalcsatornás fúvók nagy vákuumot állítanak elő, ezért a központi elszívó berendezéseknél, ahol nagy vákuum szükséges ez a megfelelő berendezés. Kopásmentes és karbantartást nem igénylő gépek, ezen kívül Két oldalcsatornás fúvó egy központi elszívó egységben TDS x x TDS-18, ,5 990 x x TDS x x TDP x x rendkívül csendes üzeműek. Minden igényt kielégítő változatok állnak rendelkezésre. A választék egy kis részét mutatja az alábbi táblázat. Felhasználási terület: - Több munkahely elszívása az iparban - Több műszakos üzemelés TDP-18, ,5 990 x x TDP x x TDP x x Központi elszívó berendezések További berendezések érdeklődésre. 87

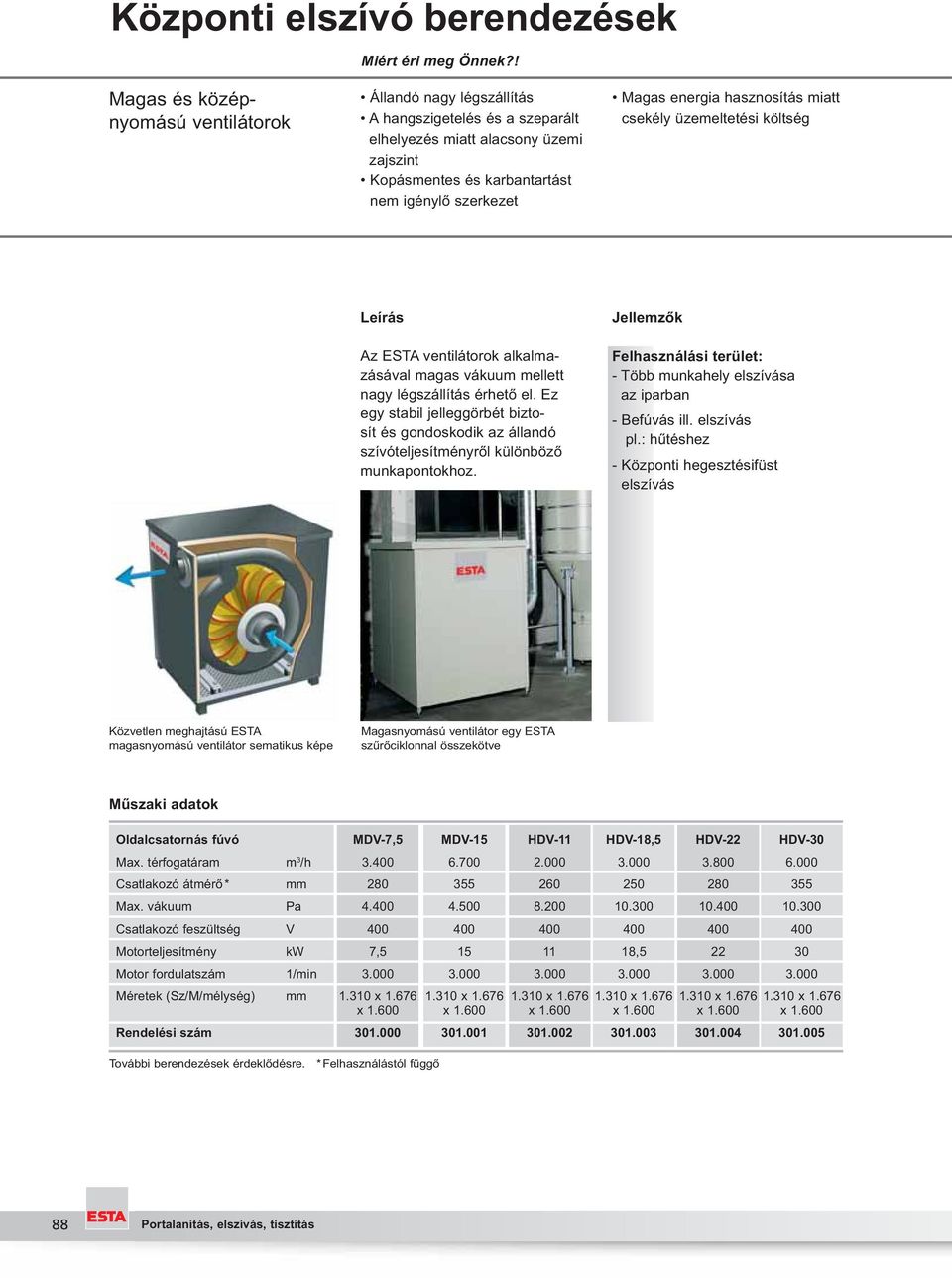

4 Miért éri meg Önnek?! Magas és középnyomású ventilátorok Állandó nagy légszállítás A hangszigetelés és a szeparált elhelyezés miatt alacsony üzemi zajszint Kopásmentes és karbantartást nem igénylő szerkezet Magas energia hasznosítás miatt csekély üzemeltetési költség Az ESTA ventilátorok alkalmazásával magas vákuum mellett nagy légszállítás érhető el. Ez egy stabil jelleggörbét biztosít és gondoskodik az állandó szívóteljesítményről különböző munkapontokhoz. Felhasználási terület: - Több munkahely elszívása az iparban - Befúvás ill. elszívás pl.: hűtéshez - Központi hegesztésifüst elszívás Közvetlen meghajtású ESTA magasnyomású ventilátor sematikus képe Magasnyomású ventilátor egy ESTA szűrőciklonnal összekötve Műszaki adatok Oldalcsatornás fúvó MDV-7,5 MDV-15 HDV-11 HDV-18,5 HDV-22 HDV-30 Max. térfogatáram m 3 /h Csatlakozó átmérő * mm Max. vákuum Pa Csatlakozó feszültség V Motorteljesítmény kw 7, , Motor fordulatszám 1/min Méretek (Sz/M/mélység) mm x x x x x x x x x x x x Rendelési szám További berendezések érdeklődésre. * Felhasználástól függő 88

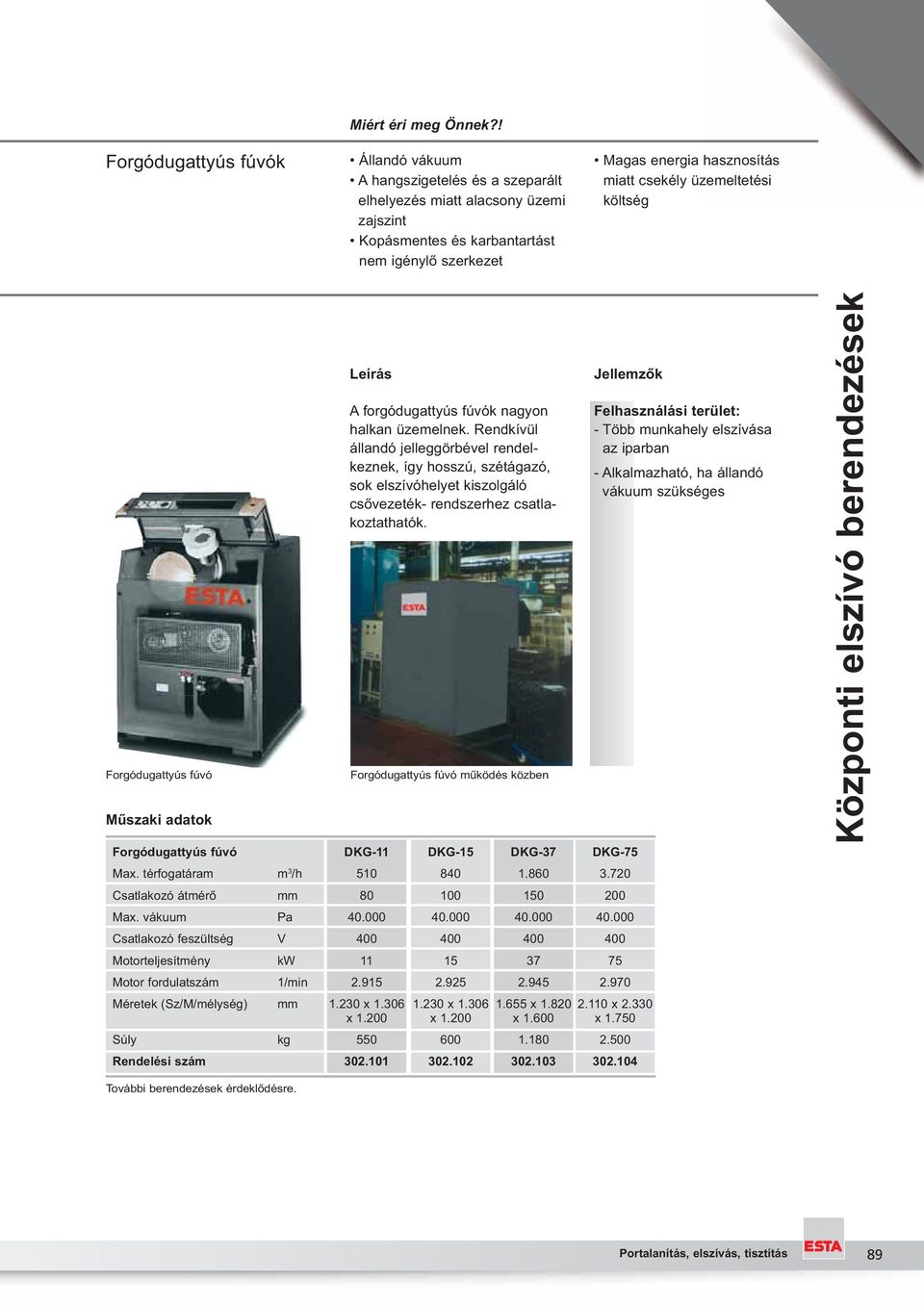

5 Forgódugattyús fúvók Miért éri meg Önnek?! Állandó vákuum A hangszigetelés és a szeparált elhelyezés miatt alacsony üzemi zajszint Kopásmentes és karbantartást nem igénylő szerkezet Magas energia hasznosítás miatt csekély üzemeltetési költség Forgódugattyús fúvó Műszaki adatok Forgódugattyús fúvó Max. térfogatáram m 3 /h Csatlakozó átmérő mm Max. vákuum Pa Csatlakozó feszültség V Motorteljesítmény kw Motor fordulatszám 1/min Méretek (Sz/M/mélység) mm Súly kg Rendelési szám A forgódugattyús fúvók nagyon halkan üzemelnek. Rendkívül állandó jelleggörbével rendelkeznek, így hosszú, szétágazó, sok elszívóhelyet kiszolgáló csővezeték- rendszerhez csatlakoztathatók. Forgódugattyús fúvó működés közben DKG x x DKG x x DKG x x Felhasználási terület: - Több munkahely elszívása az iparban - Alkalmazható, ha állandó vákuum szükséges DKG x x Központi elszívó berendezések További berendezések érdeklődésre. 89

6 Miért éri meg Önnek?! Szűrőciklonok A kettős szűrőrendszer miatt durva és finom porokhoz A hangszigetelés és a szeparált elhelyezés miatt alacsony üzemi zajszint Kopásmentes és karbantartást nem igénylő szerkezet A tisztítható szűrők és a magas energia hasznosítás miatt alacsony üzemeltetési költségek Magas vákuum esetén is alkalmazható Az ESTA szűrőciklonok három lábra szerelt ciklonok. A durva és a finom porokat centrifugális erő szétválasztja. A levegőben maradt finom porokat a szűrőbetét több mint 99,8%-os leválasztási fokkal visszatartja. Egy programozható vezérlés segítségével a szűrőtisztítás üzemelés közben is alkalmazható. Szűrőciklon Szűrőciklon acélszerkezetre szerelve Felhasználási terület: - Több munkahely elszívása az iparban Jellegzetesség: - Kis helyigény - Nagy pormennyiségnél is alkalmazható - Nagy vákuum esetén is alkalmazható Műszaki adatok Szűrőciklon FZ-1003 FZ-1503 FZ-3003 FZ-5003 FZ-7003 FZ Szűrőbetét (Ø/H) mm 150/ / / / / /1.000 Csatlakozási átmérő * mm Szűrőbetétek száma db Szűrőfelület betétenként m 2 2,5 3, , ,7 Szűrőfelület m , Porgyűjtő térfogat l Méretek (Ø/M/) mm 600 x x x x x x Átmérő mm Rendelési szám További berendezések érdeklődésre. * Felhasználástól függő 90

7 Miért éri meg Önnek?! Modul szűrőegységek DUSTEX Modul rendszerű szerelhetőség Minden porfajtához konfigurálható Csekély üzemeltetési költség Vevőspecifikus kialakítás DUSTEX Műszaki adatok A modulrendszerű DUSTEX elszívó berendezéseket az Ön egyéni igényeihez lehet igazítani. Négy modulsorozat bázisként áll rendelkezésre és lehetőség van különleges konfigurációk kialakítására is (lásd 94.oldal). DUSTEX F-144 a fémiparban Szűrőváltozatok Felhasználási terület: - Több munkahely elszívása az iparban Jellegzetesség: - Porfajták elválasztása - Nagy hatékonyságú szűrőtisztítás üzemelés közben - Csekély helyigény - A modulrendszerű felépítés következtében a mindenkori felhasználási esethez igazítható - Egyedi kivitel - Előleválasztás nyugodt zónán keresztül Adatok géptípusonként Központi elszívó berendezések DUSTEX P Szűrőpatronnal DUSTEX S Tömlőszűrővel DUSTEX F Hegesztési füsthöz DUSTEX X Különleges konfigurációkhoz Oldal Szikrafelismerés a DUSTEX-nél DUSTEX-P (szűrőpatronnal) DUSTEX-S (tömlőszűrővel) 91

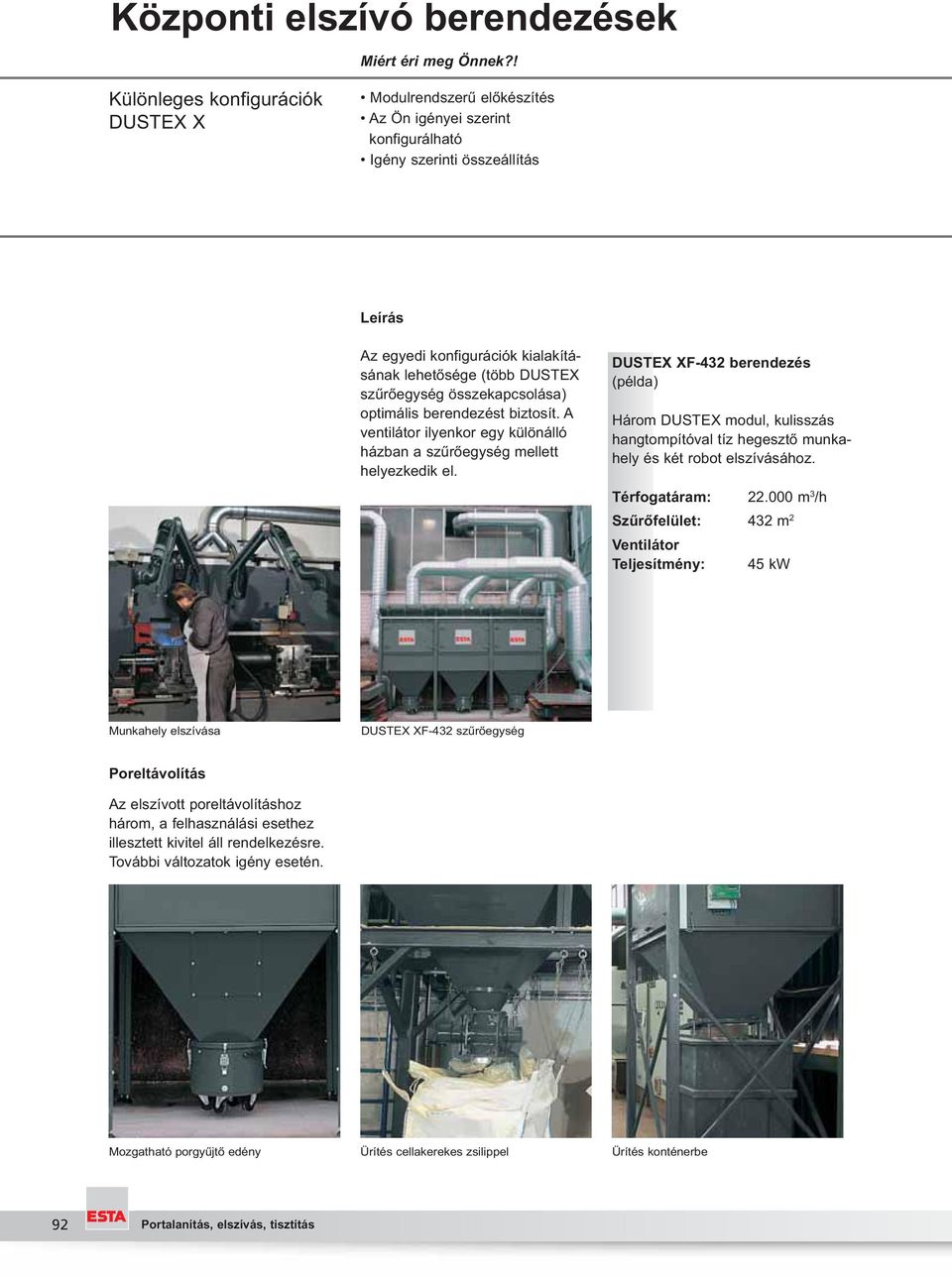

8 Miért éri meg Önnek?! Különleges konfigurációk DUSTEX X Modulrendszerű előkészítés Az Ön igényei szerint konfigurálható Igény szerinti összeállítás Az egyedi konfigurációk kialakításának lehetősége (több DUSTEX szűrőegység összekapcsolása) optimális berendezést biztosít. A ventilátor ilyenkor egy különálló házban a szűrőegység mellett helyezkedik el. DUSTEX XF-432 berendezés (példa) Három DUSTEX modul, kulisszás hangtompítóval tíz hegesztő munkahely és két robot elszívásához. Térfogatáram: m 3 /h Szűrőfelület: 432 m 2 Ventilátor Teljesítmény: 45 kw Munkahely elszívása DUSTEX XF-432 szűrőegység Poreltávolítás Az elszívott poreltávolításhoz három, a felhasználási esethez illesztett kivitel áll rendelkezésre. További változatok igény esetén. Mozgatható porgyűjtő edény Ürítés cellakerekes zsilippel Ürítés konténerbe 92

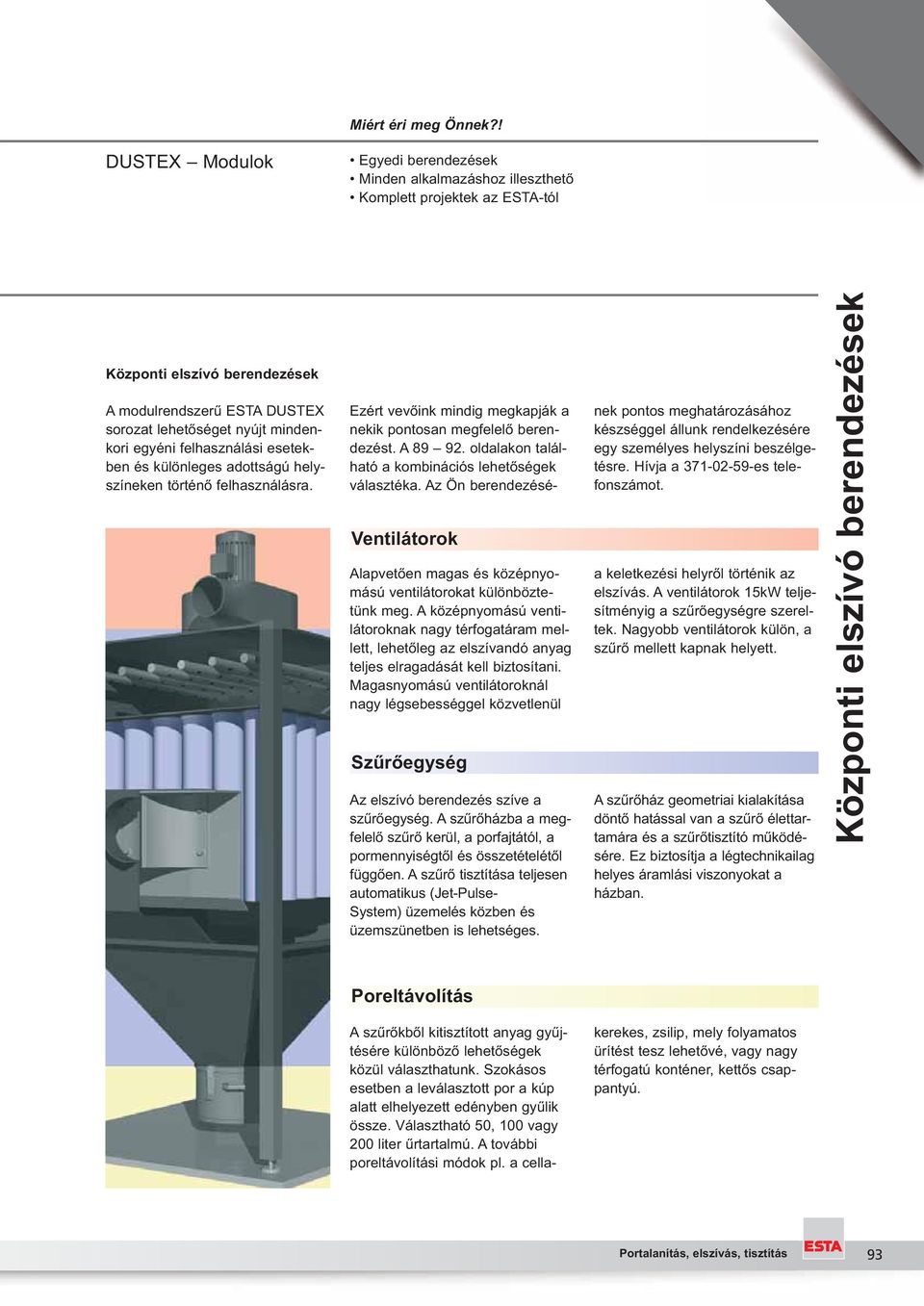

9 Miért éri meg Önnek?! DUSTEX Modulok Egyedi berendezések Minden alkalmazáshoz illeszthető Komplett projektek az ESTA-tól Központi elszívó berendezések A modulrendszerű ESTA DUSTEX sorozat lehetőséget nyújt mindenkori egyéni felhasználási esetekben és különleges adottságú helyszíneken történő felhasználásra. Ezért vevőink mindig megkapják a nekik pontosan megfelelő berendezést. A oldalakon található a kombinációs lehetőségek választéka. Az Ön berendezésé- Ventilátorok Alapvetően magas és középnyomású ventilátorokat különböztetünk meg. A középnyomású ventilátoroknak nagy térfogatáram mellett, lehetőleg az elszívandó anyag teljes elragadását kell biztosítani. Magasnyomású ventilátoroknál nagy légsebességgel közvetlenül Szűrőegység Az elszívó berendezés szíve a szűrőegység. A szűrőházba a megfelelő szűrő kerül, a porfajtától, a pormennyiségtől és összetételétől függően. A szűrő tisztítása teljesen automatikus (Jet-Pulse- System) üzemelés közben és üzemszünetben is lehetséges. nek pontos meghatározásához készséggel állunk rendelkezésére egy személyes helyszíni beszélgetésre. Hívja a es telefonszámot. a keletkezési helyről történik az elszívás. A ventilátorok 15kW teljesítményig a szűrőegységre szereltek. Nagyobb ventilátorok külön, a szűrő mellett kapnak helyett. A szűrőház geometriai kialakítása döntő hatással van a szűrő élettartamára és a szűrőtisztító működésére. Ez biztosítja a légtechnikailag helyes áramlási viszonyokat a házban. Központi elszívó berendezések Poreltávolítás A szűrőkből kitisztított anyag gyűjtésére különböző lehetőségek közül választhatunk. Szokásos esetben a leválasztott por a kúp alatt elhelyezett edényben gyűlik össze. Választható 50, 100 vagy 200 liter űrtartalmú. A további poreltávolítási módok pl. a cellakerekes, zsilip, mely folyamatos ürítést tesz lehetővé, vagy nagy térfogatú konténer, kettős csappantyú. 93

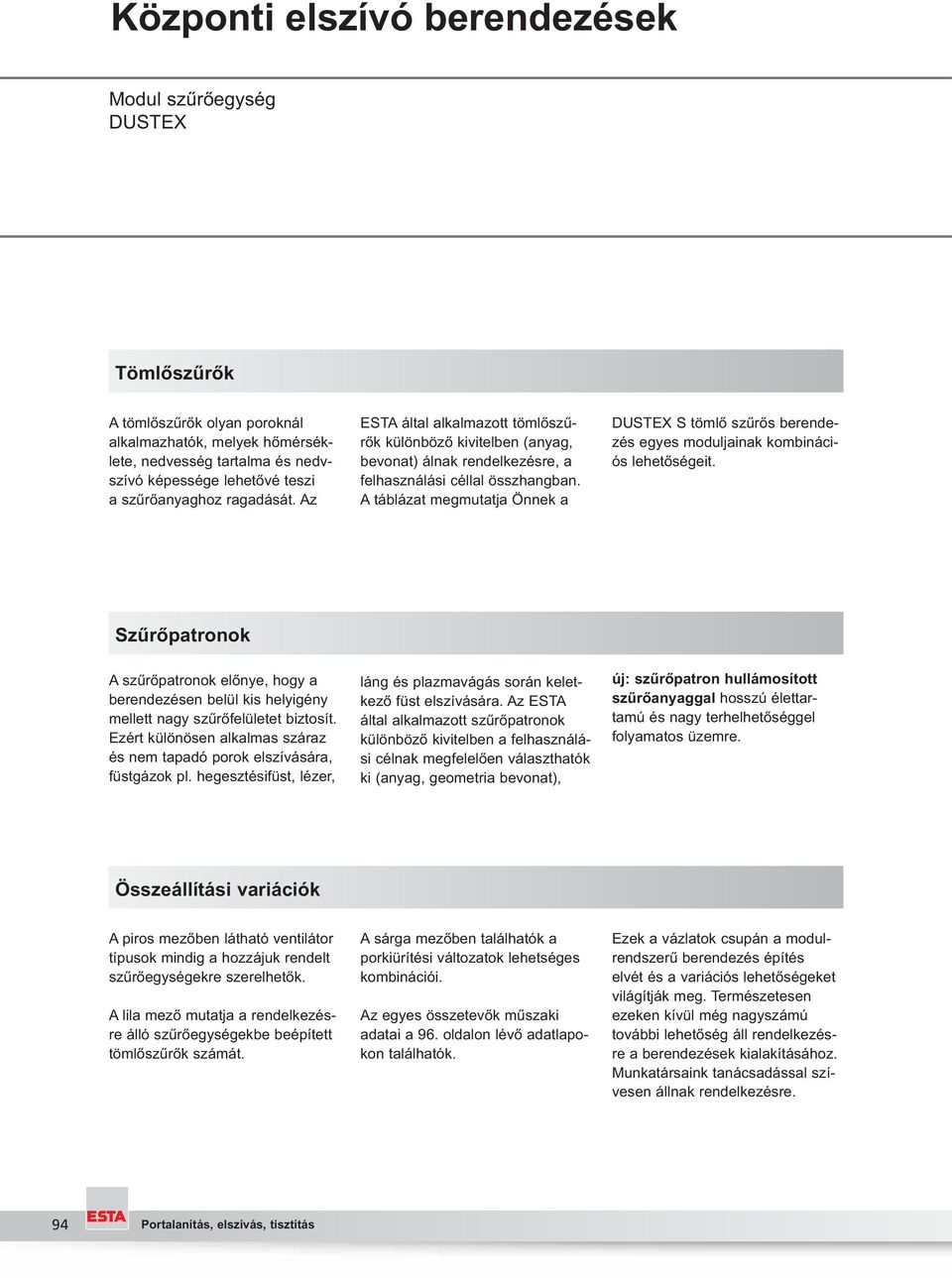

10 Modul szűrőegység DUSTEX Tömlőszűrők A tömlőszűrők olyan poroknál alkalmazhatók, melyek hőmérséklete, nedvesség tartalma és nedvszívó képessége lehetővé teszi a szűrőanyaghoz ragadását. Az ESTA által alkalmazott tömlőszűrők különböző kivitelben (anyag, bevonat) álnak rendelkezésre, a felhasználási céllal összhangban. A táblázat megmutatja Önnek a DUSTEX S tömlő szűrős berendezés egyes moduljainak kombinációs lehetőségeit. Szűrőpatronok A szűrőpatronok előnye, hogy a berendezésen belül kis helyigény mellett nagy szűrőfelületet biztosít. Ezért különösen alkalmas száraz és nem tapadó porok elszívására, füstgázok pl. hegesztésifüst, lézer, láng és plazmavágás során keletkező füst elszívására. Az ESTA által alkalmazott szűrőpatronok különböző kivitelben a felhasználási célnak megfelelően választhatók ki (anyag, geometria bevonat), új: szűrőpatron hullámosított szűrőanyaggal hosszú élettartamú és nagy terhelhetőséggel folyamatos üzemre. Összeállítási variációk A piros mezőben látható ventilátor típusok mindig a hozzájuk rendelt szűrőegységekre szerelhetők. A lila mező mutatja a rendelkezésre álló szűrőegységekbe beépített tömlőszűrők számát. A sárga mezőben találhatók a porkiürítési változatok lehetséges kombinációi. Az egyes összetevők műszaki adatai a 96. oldalon lévő adatlapokon találhatók. Ezek a vázlatok csupán a modulrendszerű berendezés építés elvét és a variációs lehetőségeket világítják meg. Természetesen ezeken kívül még nagyszámú további lehetőség áll rendelkezésre a berendezések kialakításához. Munkatársaink tanácsadással szívesen állnak rendelkezésre. 94

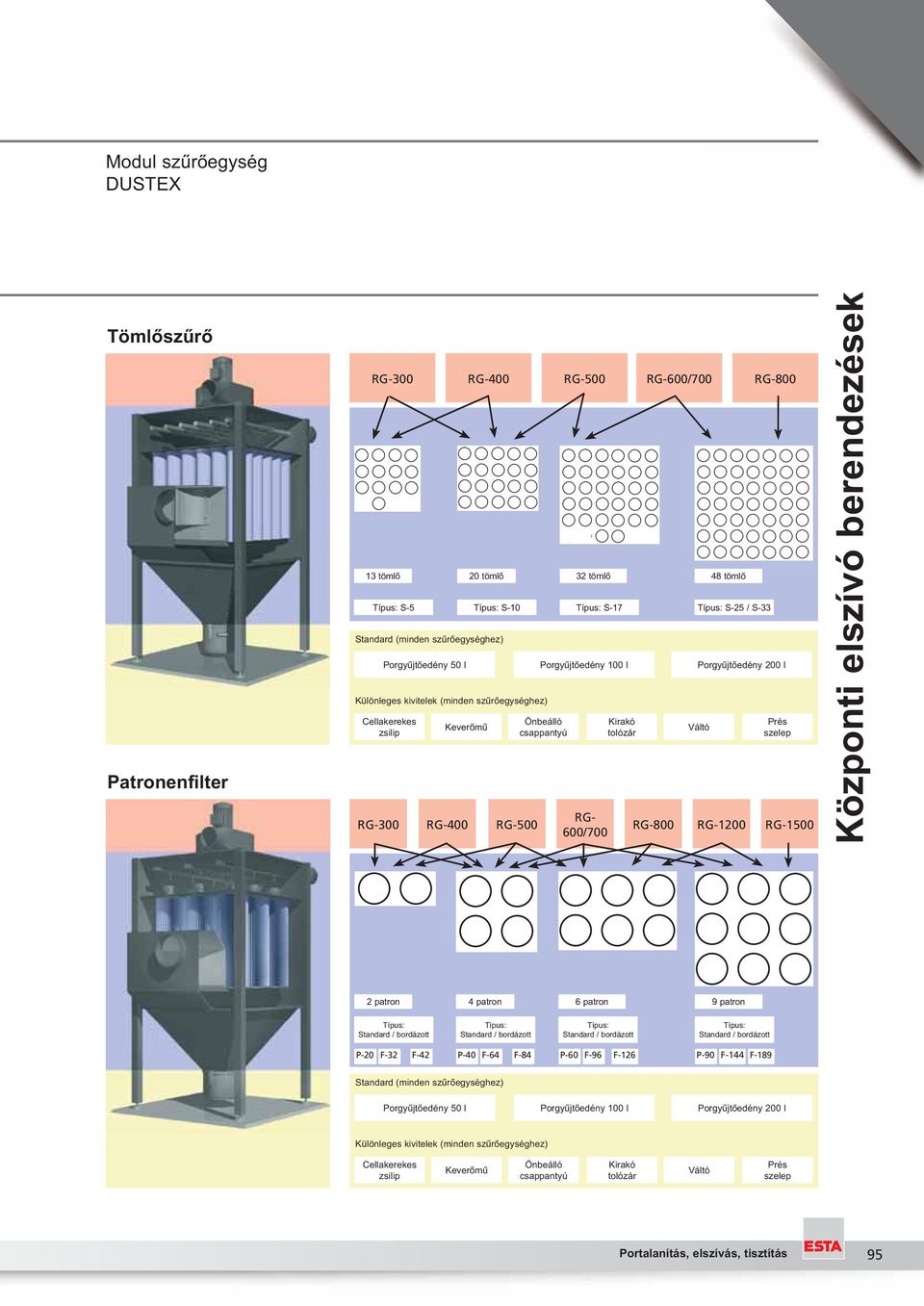

11 Modul szűrőegység DUSTEX Tömlőszűrő Patronenfilter RG-300 RG- RG-500 RG-600/700 RG tömlő 20 tömlő 32 tömlő 48 tömlő Típus: S-5 Típus: S-10 Típus: S-17 Típus: S-25 / S-33 Standard (minden szűrőegységhez) RG-300 Porgyűjtőedény 50 l Különleges kivitelek (minden szűrőegységhez) Cellakerekes zsilip Keverőmű RG- RG-500 Porgyűjtőedény 100 l Önbeálló csappantyú RG- 600/700 Kirakó tolózár RG-800 Porgyűjtőedény 200 l Váltó RG-1200 Prés szelep RG-1500 Központi elszívó berendezések 2 patron 4 patron 6 patron 9 patron Típus: Standard / bordázott Típus: Standard / bordázott Típus: Standard / bordázott Típus: Standard / bordázott P-20 F-32 F-42 P-40 F-64 F-84 P-60 F-96 F-126 P-90 F-144 F-189 Standard (minden szűrőegységhez) Porgyűjtőedény 50 l Porgyűjtőedény 100 l Porgyűjtőedény 200 l Különleges kivitelek (minden szűrőegységhez) Cellakerekes zsilip Keverőmű Önbeálló csappantyú Kirakó tolózár Váltó Prés szelep 95

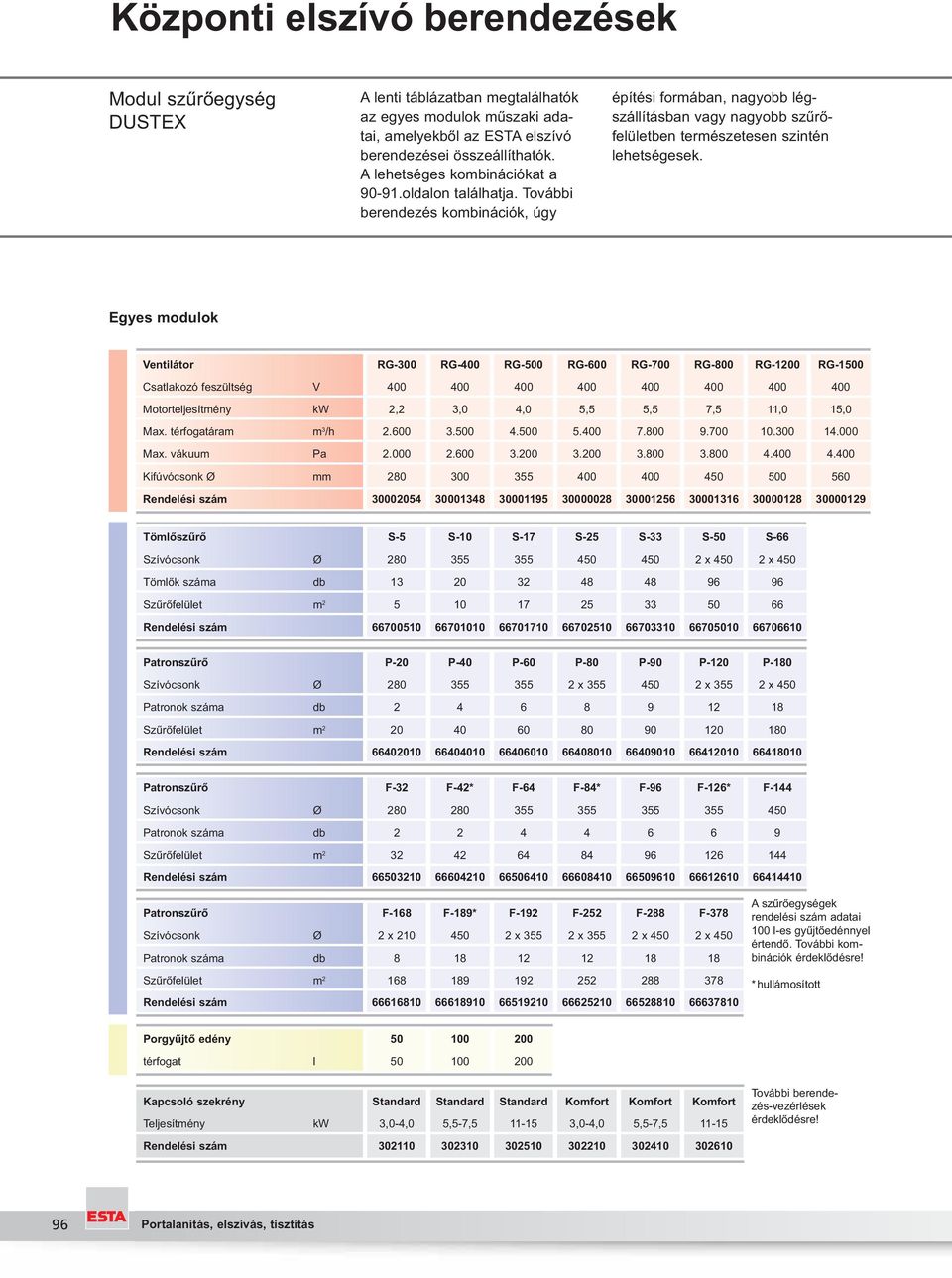

12 Modul szűrőegység DUSTEX A lenti táblázatban megtalálhatók az egyes modulok műszaki adatai, amelyekből az ESTA elszívó berendezései összeállíthatók. A lehetséges kombinációkat a oldalon találhatja. További berendezés kombinációk, úgy építési formában, nagyobb légszállításban vagy nagyobb szűrőfelületben természetesen szintén lehetségesek. Egyes modulok Ventilátor RG-300 RG- RG-500 RG-600 RG-700 RG-800 RG-1200 RG-1500 Csatlakozó feszültség V Motorteljesítmény kw 2,2 3,0 4,0 5,5 5,5 7,5 11,0 15,0 Max. térfogatáram m 3 /h Max. vákuum Pa Kifúvócsonk Ø mm Rendelési szám Tömlőszűrő S-5 S-10 S-17 S-25 S-33 S-50 S-66 Szívócsonk Ø x x 450 Tömlők száma db Szűrőfelület m Rendelési szám Patronszűrő P-20 P-40 P-60 P-80 P-90 P-120 P-180 Szívócsonk Ø x x 2 x 450 Patronok száma db Szűrőfelület m Rendelési szám Patronszűrő F-32 F-42* F-64 F-84* F-96 F-126* F-144 Szívócsonk Ø Patronok száma db Szűrőfelület m Rendelési szám Patronszűrő Szívócsonk Patronok száma Ø db F x F-189* F x 12 F x 12 F x F x A szűrőegységek rendelési szám adatai 100 l-es gyűjtőedénnyel értendő. További kombinációk érdeklődésre! Szűrőfelület m 2 Rendelési szám * hullámosított Porgyűjtő edény térfogat l Kapcsoló szekrény Teljesítmény kw Standard 3,0-4,0 Standard 5,5-7,5 Standard Komfort 3,0-4,0 Komfort 5,5-7,5 Komfort További berendezés-vezérlések érdeklődésre! Rendelési szám

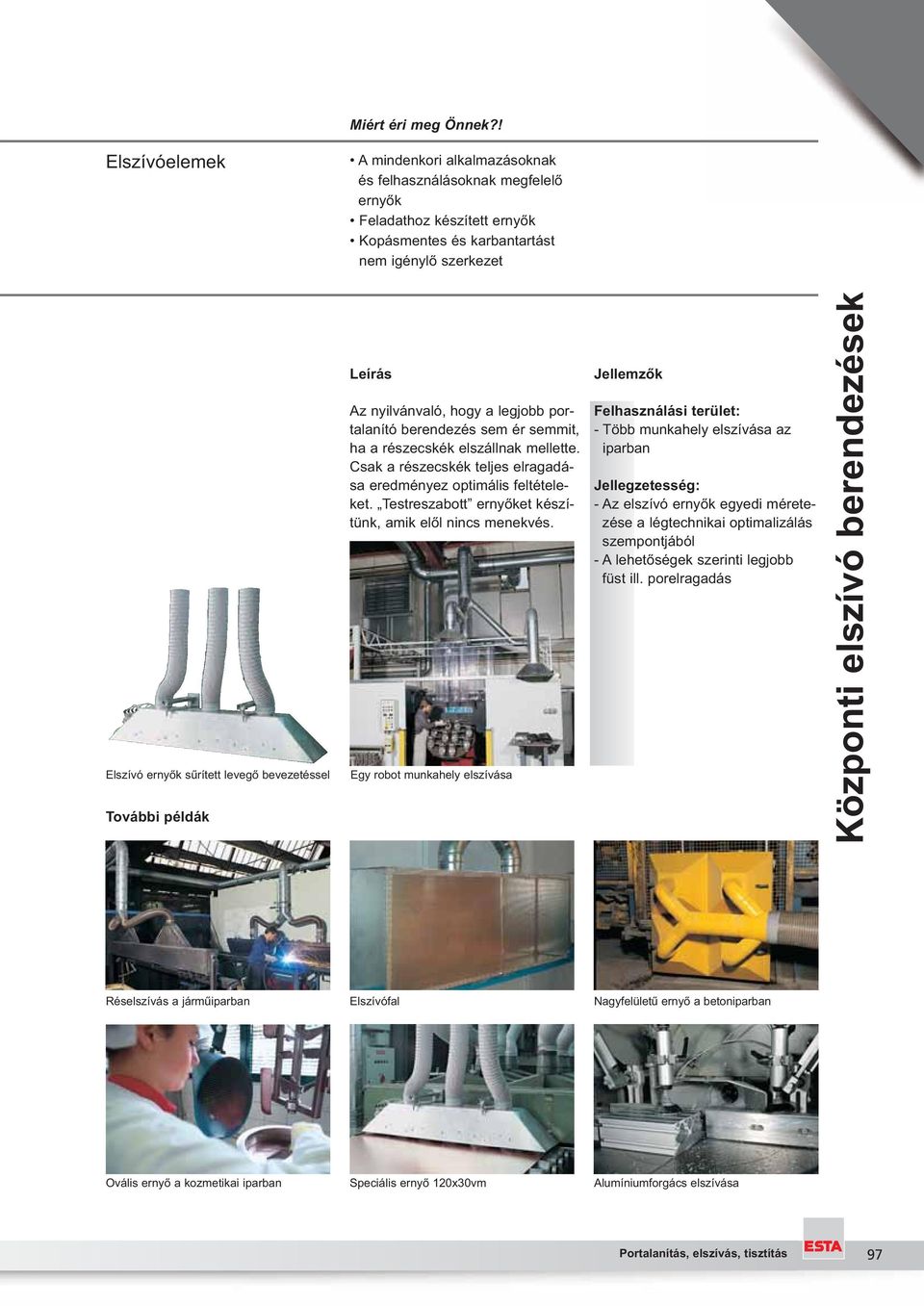

13 Miért éri meg Önnek?! Elszívóelemek A mindenkori alkalmazásoknak és felhasználásoknak megfelelő ernyők Feladathoz készített ernyők Kopásmentes és karbantartást nem igénylő szerkezet Elszívó ernyők sűrített levegő bevezetéssel További példák Az nyilvánvaló, hogy a legjobb portalanító berendezés sem ér semmit, ha a részecskék elszállnak mellette. Csak a részecskék teljes elragadása eredményez optimális feltételeket. Testreszabott ernyőket készítünk, amik elől nincs menekvés. Egy robot munkahely elszívása Felhasználási terület: - Több munkahely elszívása az iparban Jellegzetesség: - Az elszívó ernyők egyedi méretezése a légtechnikai optimalizálás szempontjából - A lehetőségek szerinti legjobb füst ill. porelragadás Központi elszívó berendezések Réselszívás a járműiparban Elszívófal Nagyfelületű ernyő a betoniparban Ovális ernyő a kozmetikai iparban Speciális ernyő 120x30vm Alumíniumforgács elszívása 97

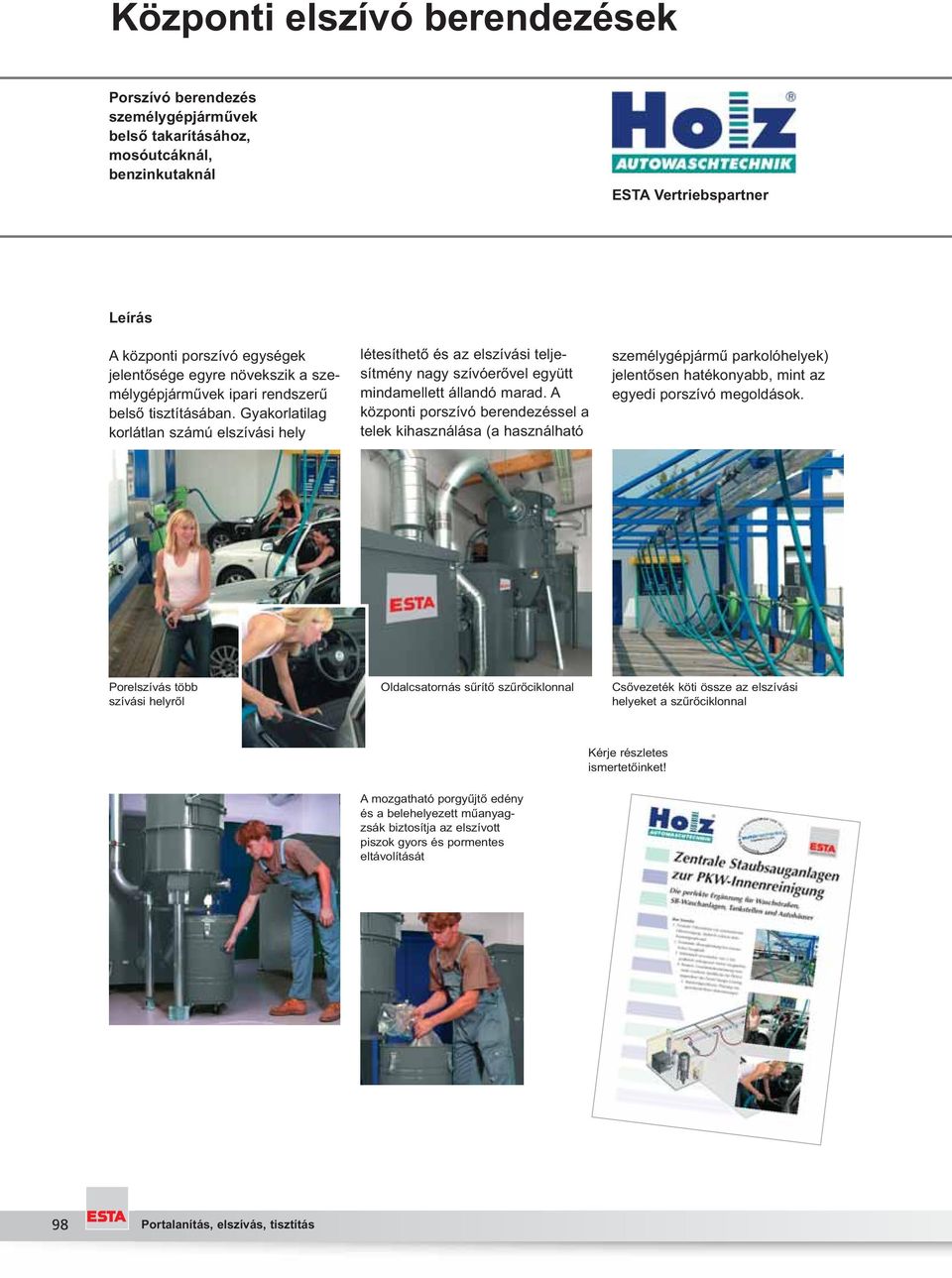

14 Porszívó berendezés személygépjárművek belső takarításához, mosóutcáknál, benzinkutaknál ESTA Vertriebspartner A központi porszívó egységek jelentősége egyre növekszik a személygépjárművek ipari rendszerű belső tisztításában. Gyakorlatilag korlátlan számú elszívási hely létesíthető és az elszívási teljesítmény nagy szívóerővel együtt mindamellett állandó marad. A központi porszívó berendezéssel a telek kihasználása (a használható személygépjármű parkolóhelyek) jelentősen hatékonyabb, mint az egyedi porszívó megoldások. Porelszívás több szívási helyről Oldalcsatornás sűrítő szűrőciklonnal Csővezeték köti össze az elszívási helyeket a szűrőciklonnal Kérje részletes ismertetőinket! A mozgatható porgyűjtő edény és a belehelyezett műanyagzsák biztosítja az elszívott piszok gyors és pormentes eltávolítását 98

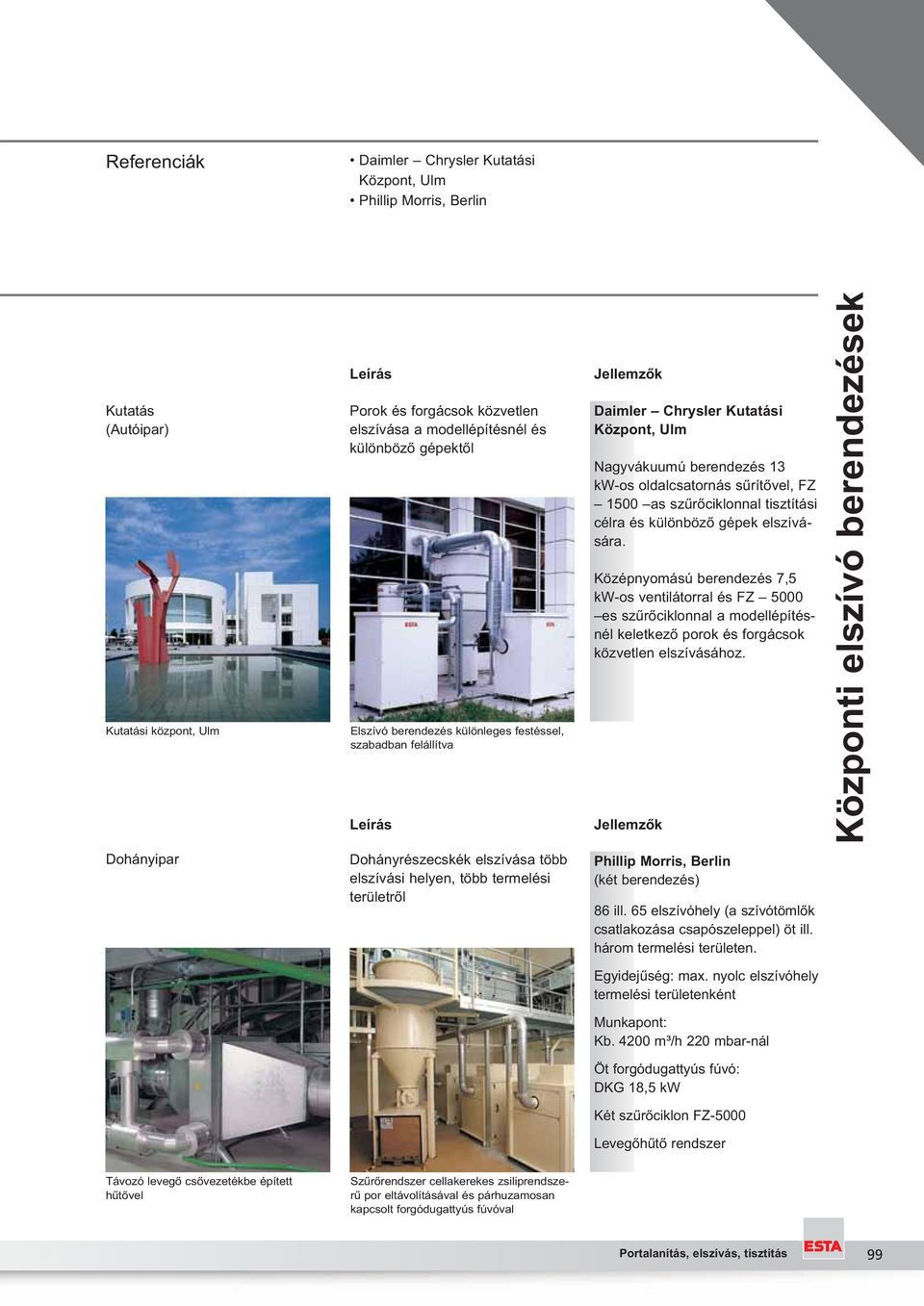

15 Referenciák Daimler Chrysler Kutatási Központ, Ulm Phillip Morris, Berlin Kutatás (Autóipar) Kutatási központ, Ulm Dohányipar Porok és forgácsok közvetlen elszívása a modellépítésnél és különböző gépektől Elszívó berendezés különleges festéssel, szabadban felállítva Dohányrészecskék elszívása több elszívási helyen, több termelési területről Daimler Chrysler Kutatási Központ, Ulm Nagyvákuumú berendezés 13 kw-os oldalcsatornás sűrítővel, FZ 1500 as szűrőciklonnal tisztítási célra és különböző gépek elszívására. Középnyomású berendezés 7,5 kw-os ventilátorral és FZ 5000 es szűrőciklonnal a modellépítésnél keletkező porok és forgácsok közvetlen elszívásához. Phillip Morris, Berlin (két berendezés) 86 ill. 65 elszívóhely (a szívótömlők csatlakozása csapószeleppel) öt ill. három termelési területen. Központi elszívó berendezések Egyidejűség: max. nyolc elszívóhely termelési területenként Munkapont: Kb m³/h 220 mbar-nál Öt forgódugattyús fúvó: DKG 18,5 kw Két szűrőciklon FZ-5000 Levegőhűtő rendszer Távozó levegő csővezetékbe épített hűtővel Szűrőrendszer cellakerekes zsiliprendszerű por eltávolításával és párhuzamosan kapcsolt forgódugattyús fúvóval 99

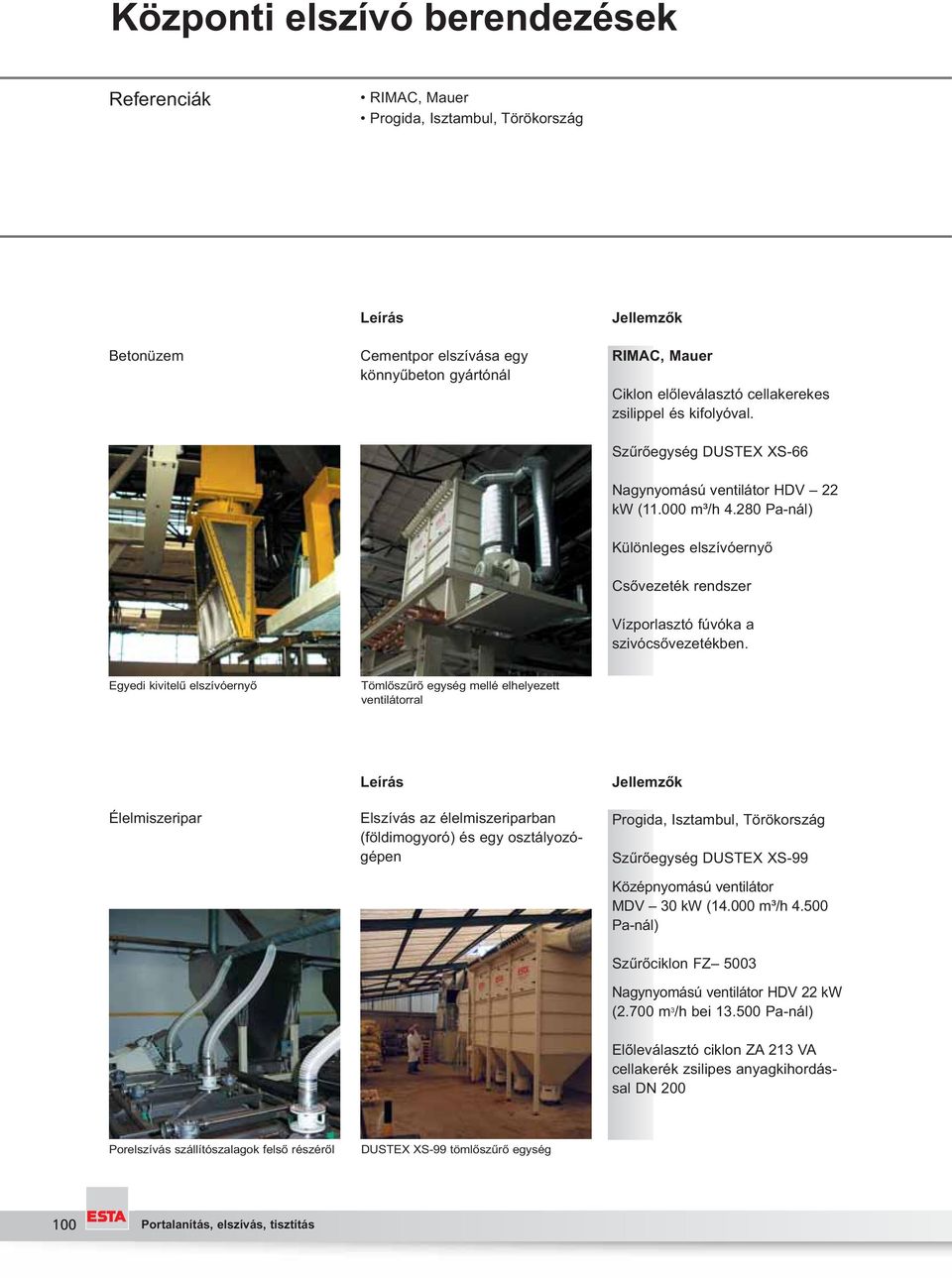

16 Referenciák RIMAC, Mauer Progida, Isztambul, Törökország Betonüzem Cementpor elszívása egy könnyűbeton gyártónál RIMAC, Mauer Ciklon előleválasztó cellakerekes zsilippel és kifolyóval. Szűrőegység DUSTEX XS-66 Nagynyomású ventilátor HDV 22 kw ( m³/h Pa-nál) Különleges elszívóernyő Csővezeték rendszer Vízporlasztó fúvóka a szivócsővezetékben. Egyedi kivitelű elszívóernyő Tömlőszűrő egység mellé elhelyezett ventilátorral Élelmiszeripar Elszívás az élelmiszeriparban (földimogyoró) és egy osztályozógépen Progida, Isztambul, Törökország Szűrőegység DUSTEX XS-99 Középnyomású ventilátor MDV 30 kw ( m³/h Pa-nál) Szűrőciklon FZ 5003 Nagynyomású ventilátor HDV 22 kw (2.700 m 3 /h bei Pa-nál) Előleválasztó ciklon ZA 213 VA cellakerék zsilipes anyagkihordással DN 200 Porelszívás szállítószalagok felső részéről DUSTEX XS-99 tömlőszűrő egység 100

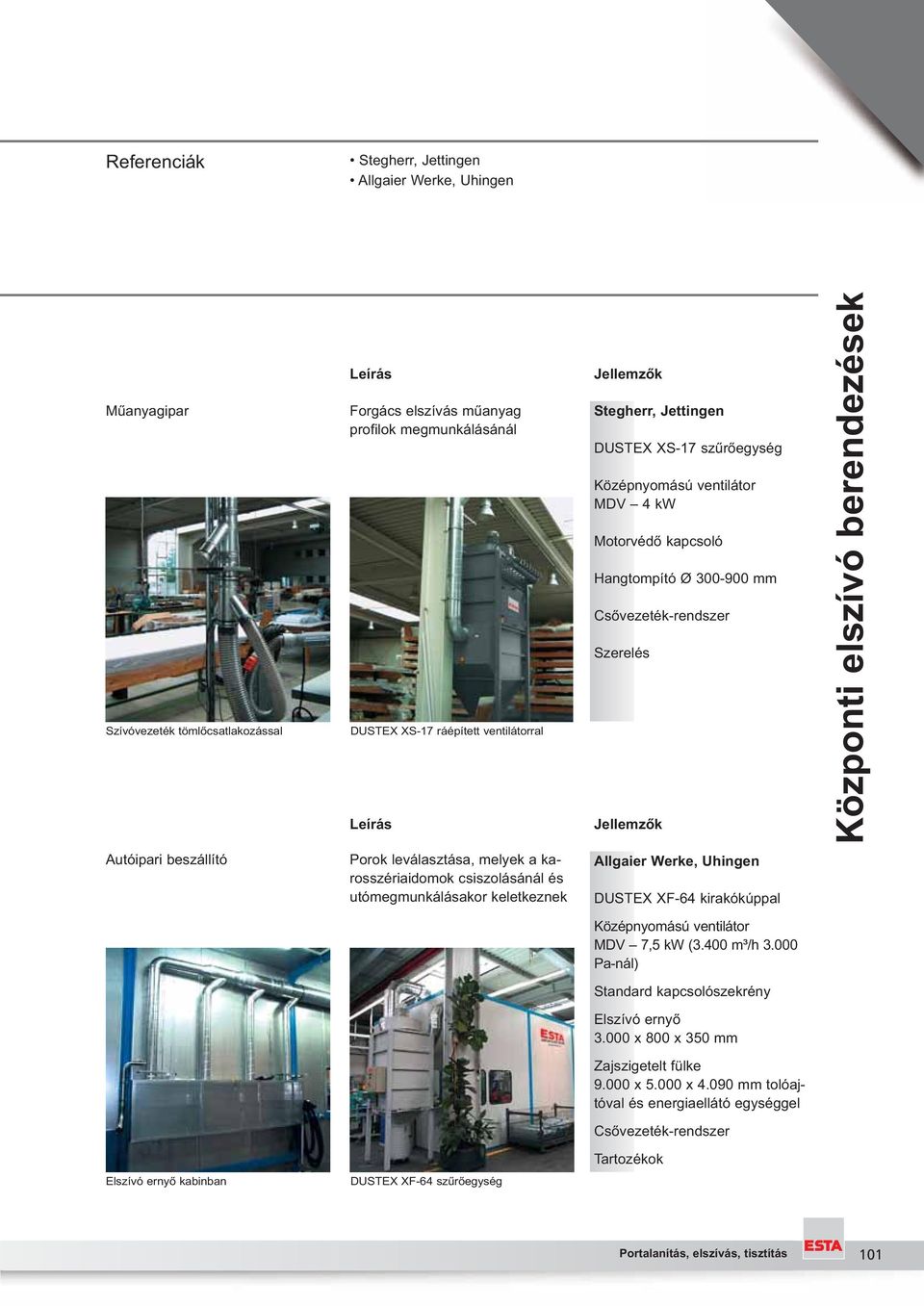

17 Referenciák Stegherr, Jettingen Allgaier Werke, Uhingen Műanyagipar Szívóvezeték tömlőcsatlakozással Forgács elszívás műanyag profilok megmunkálásánál DUSTEX XS-17 ráépített ventilátorral Stegherr, Jettingen DUSTEX XS-17 szűrőegység Középnyomású ventilátor MDV 4 kw Motorvédő kapcsoló Hangtompító Ø mm Csővezeték-rendszer Szerelés Központi elszívó berendezések Autóipari beszállító Porok leválasztása, melyek a karosszériaidomok csiszolásánál és utómegmunkálásakor keletkeznek Allgaier Werke, Uhingen DUSTEX XF-64 kirakókúppal Középnyomású ventilátor MDV 7,5 kw (3. m³/h Pa-nál) Standard kapcsolószekrény Elszívó ernyő x 800 x 350 mm Zajszigetelt fülke x x mm tolóajtóval és energiaellátó egységgel Csővezeték-rendszer Tartozékok Elszívó ernyő kabinban DUSTEX XF-64 szűrőegység 101

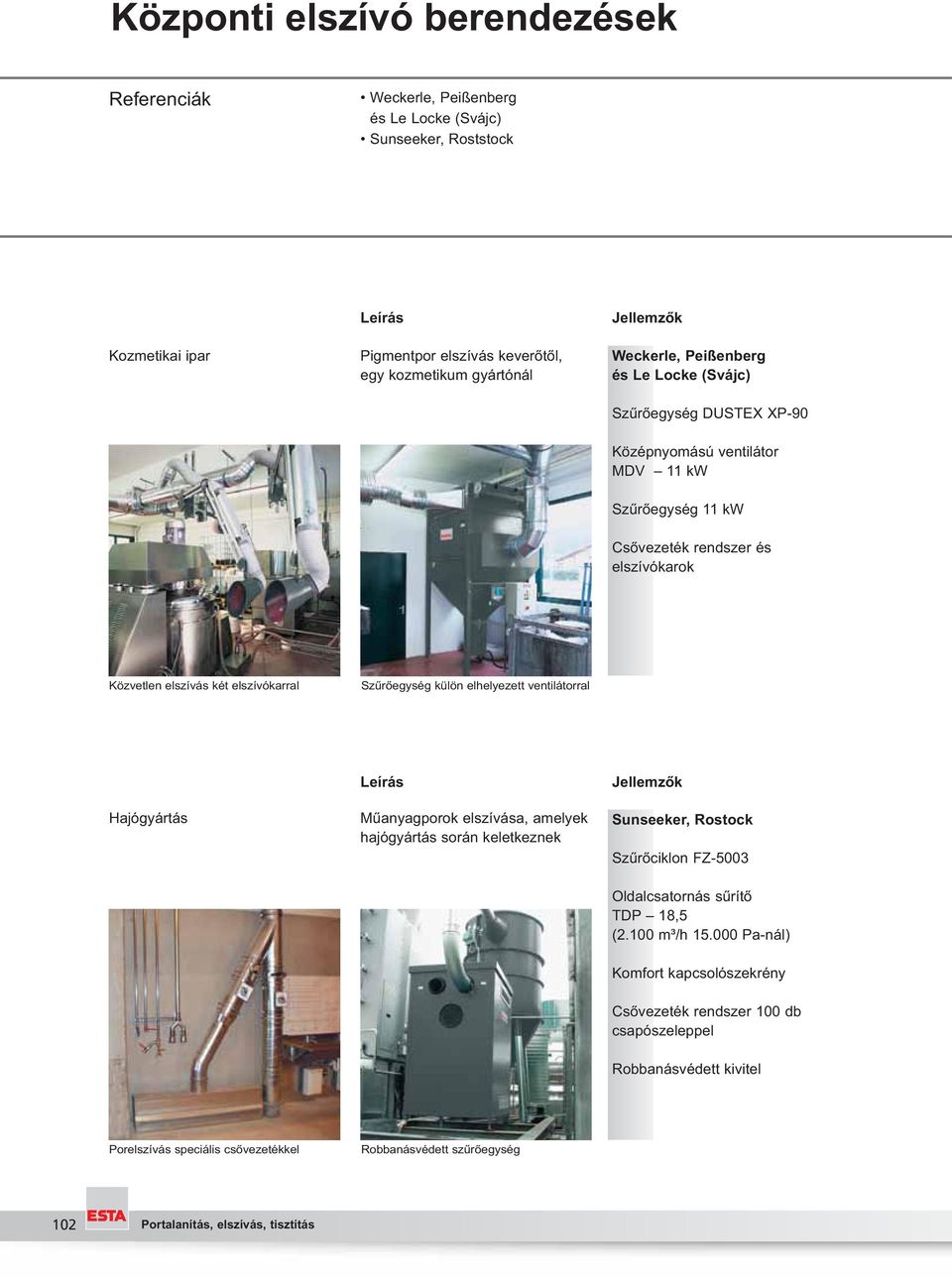

18 Referenciák Weckerle, Peißenberg és Le Locke (Svájc) Sunseeker, Roststock Kozmetikai ipar Pigmentpor elszívás keverőtől, egy kozmetikum gyártónál Weckerle, Peißenberg és Le Locke (Svájc) Szűrőegység DUSTEX XP-90 Középnyomású ventilátor MDV 11 kw Szűrőegység 11 kw Csővezeték rendszer és elszívókarok Közvetlen elszívás két elszívókarral Szűrőegység külön elhelyezett ventilátorral Hajógyártás Műanyagporok elszívása, amelyek hajógyártás során keletkeznek Sunseeker, Rostock Szűrőciklon FZ-5003 Oldalcsatornás sűrítő TDP 18,5 (2.100 m³/h Pa-nál) Komfort kapcsolószekrény Csővezeték rendszer 100 db csapószeleppel Robbanásvédett kivitel Porelszívás speciális csővezetékkel Robbanásvédett szűrőegység 102

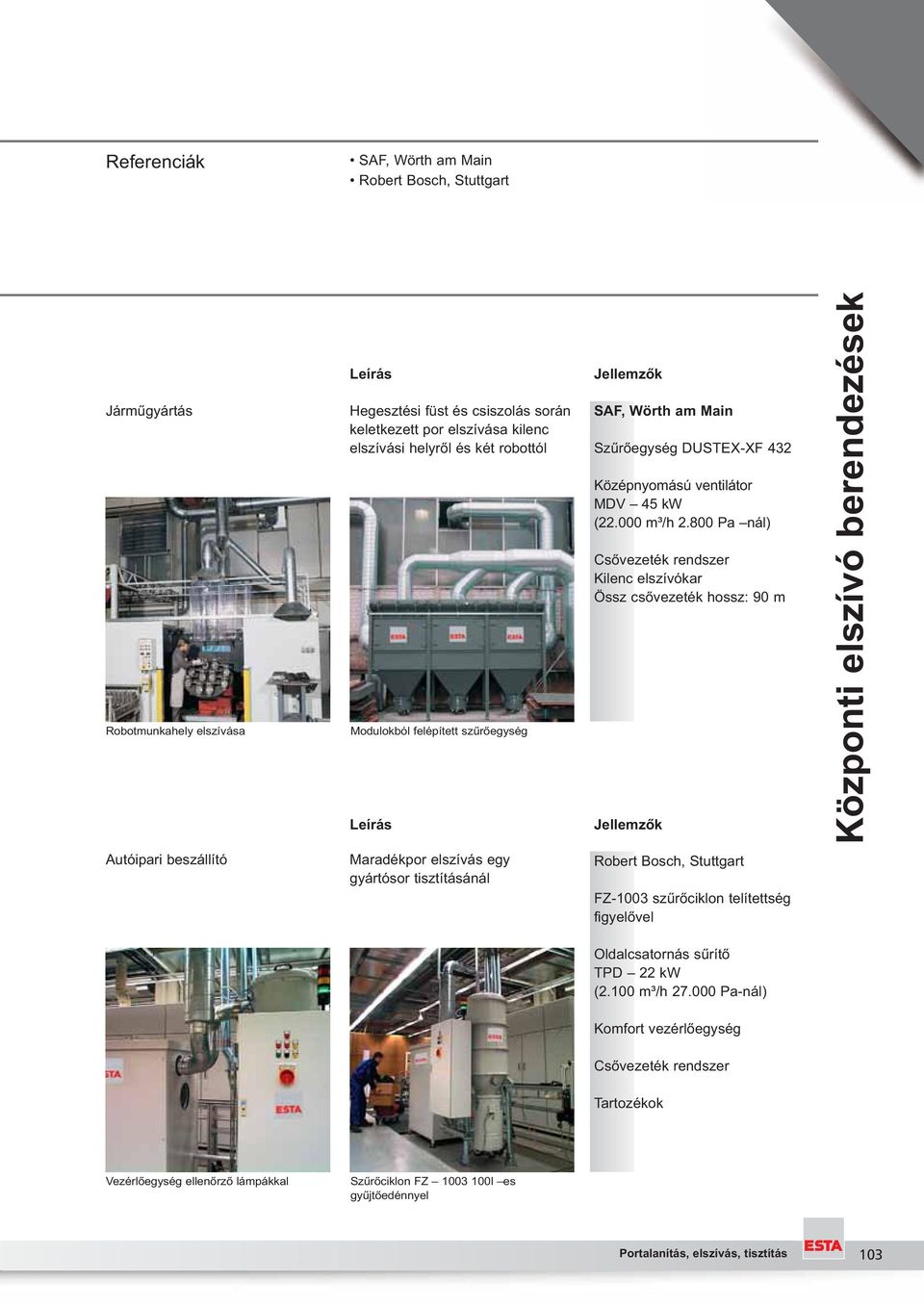

19 Referenciák SAF, Wörth am Main Robert Bosch, Stuttgart Járműgyártás Robotmunkahely elszívása Hegesztési füst és csiszolás során keletkezett por elszívása kilenc elszívási helyről és két robottól Modulokból felépített szűrőegység SAF, Wörth am Main Szűrőegység DUSTEX-XF 432 Középnyomású ventilátor MDV 45 kw ( m³/h Pa nál) Csővezeték rendszer Kilenc elszívókar Össz csővezeték hossz: 90 m Központi elszívó berendezések Autóipari beszállító Maradékpor elszívás egy gyártósor tisztításánál Robert Bosch, Stuttgart FZ-1003 szűrőciklon telítettség figyelővel Oldalcsatornás sűrítő TPD 22 kw (2.100 m³/h Pa-nál) Komfort vezérlőegység Csővezeték rendszer Tartozékok Vezérlőegység ellenőrző lámpákkal Szűrőciklon FZ l es gyűjtőedénnyel 103

20 Referenciák További referenciák Schwenk, Ulm Cementipar Braas, Altheim Téglagyár Uhlmann, Laupheim Csomagolástechnika Thyssen Krupp Nirosta, Düsseldorf Kohászat Schwenk, Ulm Uhlmann, Laupheim Braas, Altheim Thyssen Krupp Nirosta, Düsseldorf OWB, Kisslegg Fémipar Sofragraf, Saint Ame, Frankreich Fémipar ZI-Jena, Jena Fémipar Solidschuhwerk, Tuttlingen Cipőipar Wacker Siltronic, Burghausen Vegyi és félvezetőipar EADS Deutschland, Augsburg Légi közlekedés Liebherr-Aerospace, Lindenberg Légi közlekedés UMP-Kymmene, Augsburg Papíripar Wieland Werke, Ulm Fémipar H. C. Starck, Hermesdorf Fémipar Daimler Chysler, Bremen Autóipar Lamilux, Rehau Műanyagipar OWB, Kisslegg Sofragraf, Saint Ame, Frankreich 104
