Helyhezkötött elszívók

Átírás

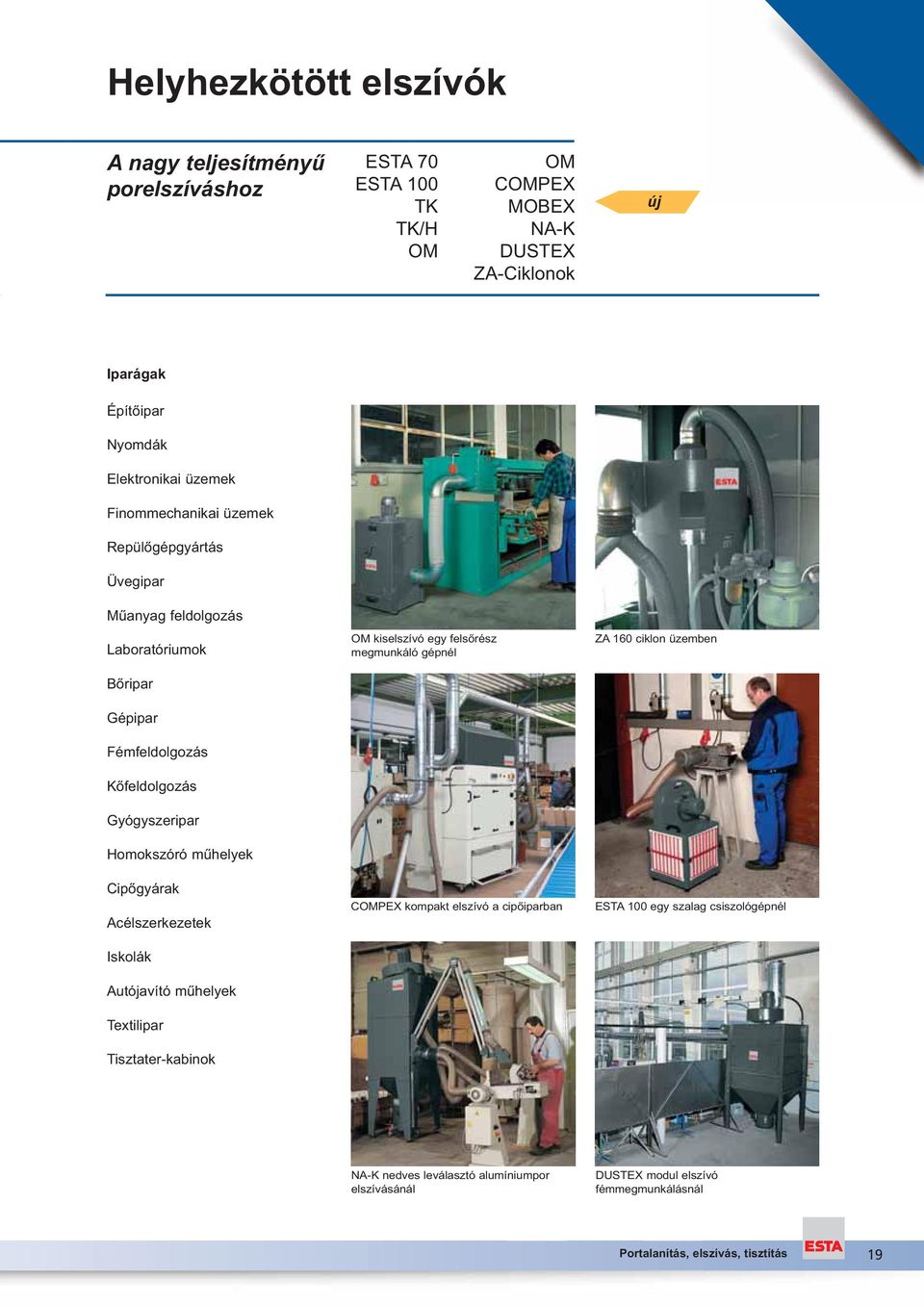

1 A nagy teljesítményű porelszíváshoz ESTA 70 ESTA TK TK/H OM OM COMPEX MOBEX NA-K DUSTEX ZA-Ciklonok új Iparágak Építőipar Nyomdák Elektronikai üzemek Finoechanikai üzemek Repülőgépgyártás Üvegipar Műanyag feldolgozás Laboratóriumok Bőripar Gépipar Fémfeldolgozás Kőfeldolgozás Gyógyszeripar Homokszóró műhelyek OM kiselszívó egy felsőrész megmunkáló gépnél ZA 160 ciklon üzemben Cipőgyárak Acélszerkezetek Iskolák Autójavító műhelyek Textilipar Tisztater-kabinok COMPEX kompakt elszívó a cipőiparban ESTA egy szalag csiszológépnél NA-K nedves leválasztó alumíniumpor elszívásánál DUSTEX modul elszívó féegmunkálásnál 19

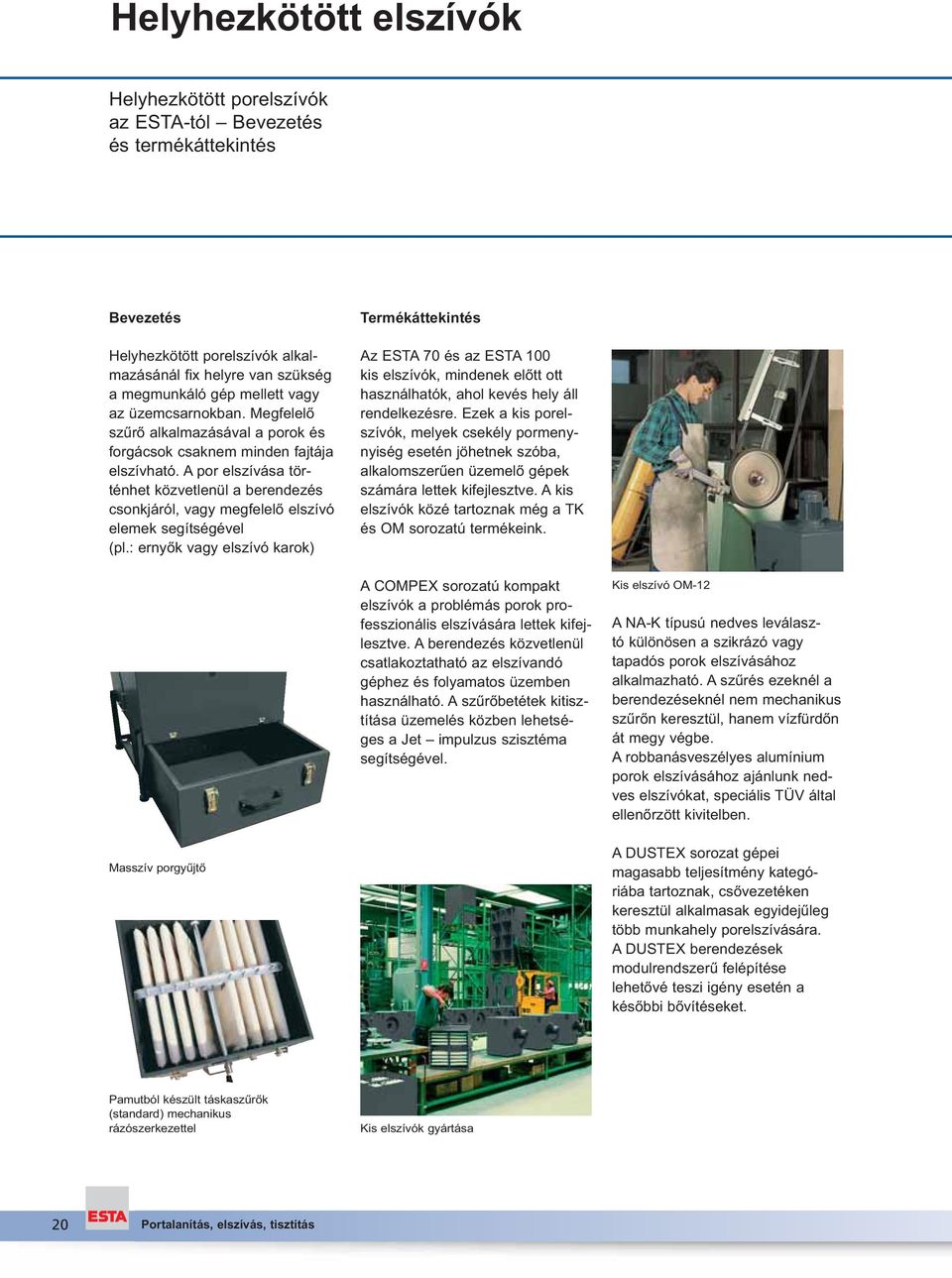

2 Helyhezkötött porelszívók az ESTA-tól Bevezetés és termékáttekintés Bevezetés Helyhezkötött porelszívók alkalmazásánál fix helyre van szükség a megmunkáló gép mellett vagy az üzemcsarnokban. Megfelelő szűrő alkalmazásával a porok és forgácsok csaknem minden fajtája elszívható. A por elszívása történhet közvetlenül a berendezés csonkjáról, vagy megfelelő elszívó elemek segítségével (pl.: ernyők vagy elszívó karok) Termékáttekintés Az ESTA 70 és az ESTA kis elszívók, mindenek előtt ott használhatók, ahol kevés hely áll rendelkezésre. Ezek a kis porelszívók, melyek csekély pormenynyiség esetén jöhetnek szóba, alkalomszerűen üzemelő gépek számára lettek kifejlesztve. A kis elszívók közé tartoznak még a TK és OM sorozatú termékeink. A COMPEX sorozatú kompakt elszívók a problémás porok professzionális elszívására lettek kifejlesztve. A berendezés közvetlenül csatlakoztatható az elszívandó géphez és folyamatos üzemben használható. A szűrőbetétek kitisztítása üzemelés közben lehetséges a Jet impulzus szisztéma segítségével. Kis elszívó OM-12 A NA-K típusú nedves leválasztó különösen a szikrázó vagy tapadós porok elszívásához alkalmazható. A szűrés ezeknél a berendezéseknél nem mechanikus szűrőn keresztül, hanem vízfürdőn át megy végbe. A robbanásveszélyes alumínium porok elszívásához ajánlunk nedves elszívókat, speciális TÜV által ellenőrzött kivitelben. Masszív porgyűjtő A DUSTEX sorozat gépei magasabb teljesítmény kategóriába tartoznak, csővezetéken keresztül alkalmasak egyidejűleg több munkahely porelszívására. A DUSTEX berendezések modulrendszerű felépítése lehetővé teszi igény esetén a későbbi bővítéseket. mutból készült táskaszűrők (standard) mechanikus rázószerkezettel Kis elszívók gyártása 20

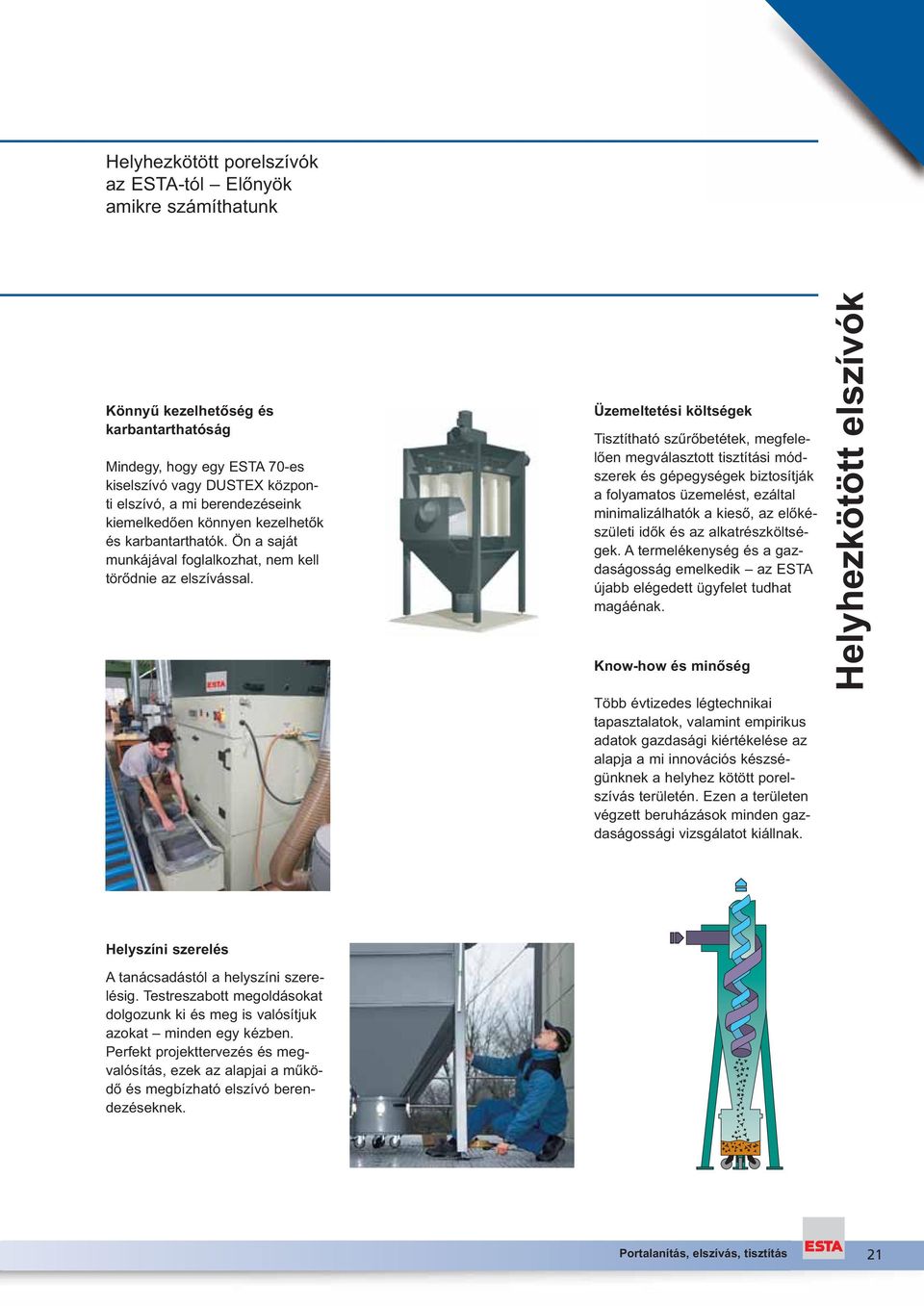

3 Helyhezkötött porelszívók az ESTA-tól Előnyök amikre számíthatunk Könnyű kezelhetőség és karbantarthatóság Mindegy, hogy egy ESTA 70-es kiselszívó vagy DUSTEX központi elszívó, a mi berendezéseink kiemelkedően könnyen kezelhetők és karbantarthatók. Ön a saját munkájával foglalkozhat, nem kell törődnie az elszívással. Üzemeltetési költségek Tisztítható szűrőbetétek, megfelelően megválasztott tisztítási módszerek és gépegységek biztosítják a folyamatos üzemelést, ezáltal minimalizálhatók a kieső, az előkészületi idők és az alkatrészköltségek. A termelékenység és a gazdaságosság emelkedik az ESTA újabb elégedett ügyfelet tudhat magáénak. Know-how és minőség Több évtizedes légtechnikai tapasztalatok, valamint empirikus adatok gazdasági kiértékelése az alapja a mi innovációs készségünknek a helyhez kötött porelszívás területén. Ezen a területen végzett beruházások minden gazdaságossági vizsgálatot kiállnak. Helyhezkötött elszívók Helyszíni szerelés A tanácsadástól a helyszíni szerelésig. Testreszabott megoldásokat dolgozunk ki és meg is valósítjuk azokat minden egy kézben. Perfekt projekttervezés és megvalósítás, ezek az alapjai a működő és megbízható elszívó berendezéseknek. 21

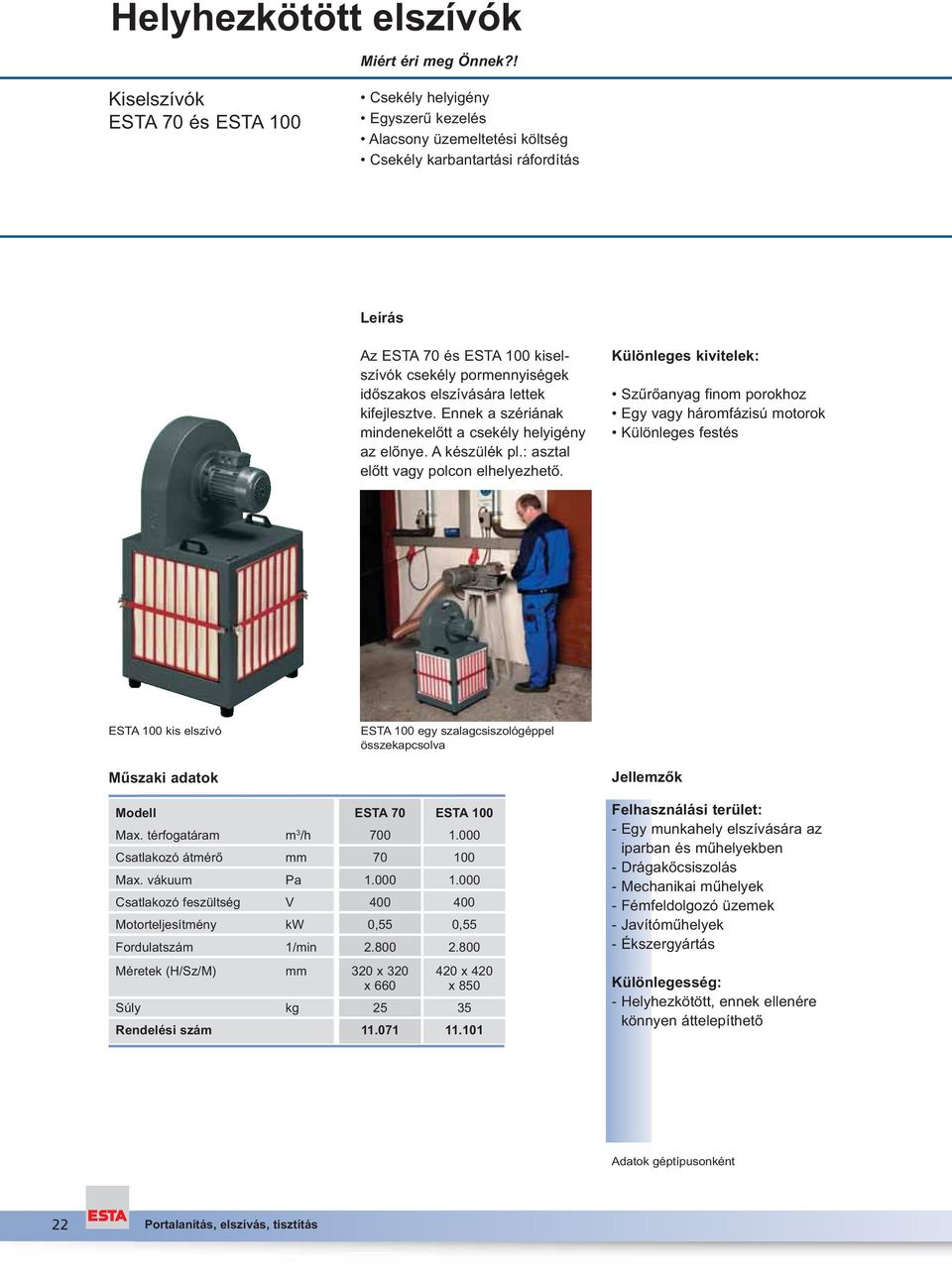

4 Miért éri meg Önnek?! Kiselszívók ESTA 70 és ESTA Csekély helyigény Egyszerű kezelés Alacsony üzemeltetési költség Csekély karbantartási ráfordítás Az ESTA 70 és ESTA kiselszívók csekély pormennyiségek időszakos elszívására lettek kifejlesztve. Ennek a szériának mindenekelőtt a csekély helyigény az előnye. A készülék pl.: asztal előtt vagy polcon elhelyezhető. Különleges kivitelek: Szűrőanyag finom porokhoz Egy vagy háromfázisú motorok Különleges festés ESTA kis elszívó ESTA egy szalagcsiszológéppel összekapcsolva Modell Csatlakozó átmérő Csatlakozó feszültség V Fordulatszám 1/min ESTA , ESTA , Egy munkahely elszívására az iparban és műhelyekben - Drágakőcsiszolás - Mechanikai műhelyek - Fémfeldolgozó üzemek - Javítóműhelyek - Ékszergyártás Súly kg 320 x 320 x x 420 x Helyhezkötött, ennek ellenére könnyen áttelepíthető 22

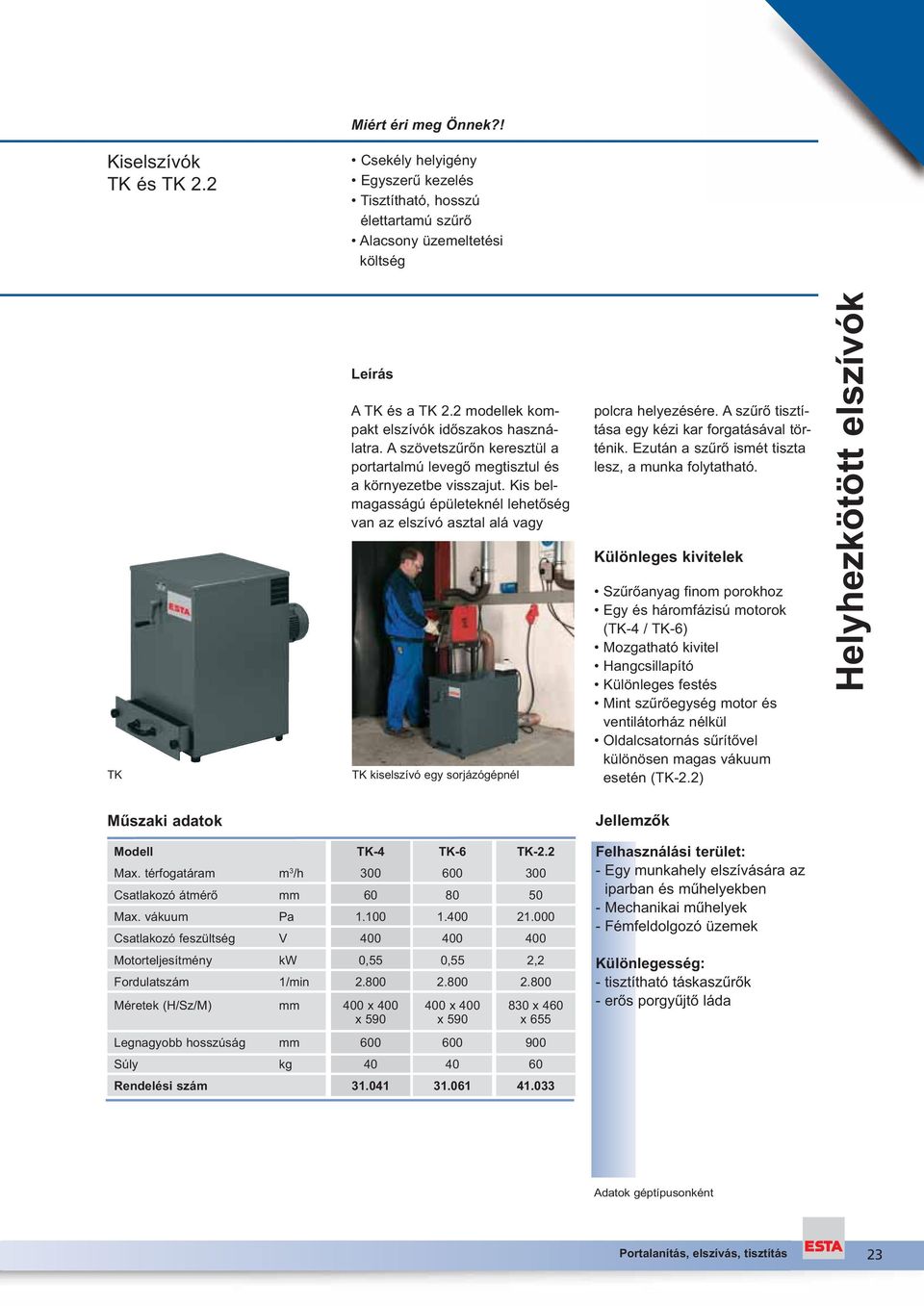

5 Miért éri meg Önnek?! Kiselszívók TK és TK 2.2 Csekély helyigény Egyszerű kezelés Tisztítható, hosszú élettartamú szűrő Alacsony üzemeltetési költség TK A TK és a TK 2.2 modellek kompakt elszívók időszakos használatra. A szövetszűrőn keresztül a portartalmú levegő megtisztul és a környezetbe visszajut. Kis belmagasságú épületeknél lehetőség van az elszívó asztal alá vagy TK kiselszívó egy sorjázógépnél polcra helyezésére. A szűrő tisztítása egy kézi kar forgatásával történik. Ezután a szűrő ismét tiszta lesz, a munka folytatható. Különleges kivitelek Szűrőanyag finom porokhoz Egy és háromfázisú motorok (TK-4 / TK-6) Mozgatható kivitel Hangcsillapító Különleges festés Mint szűrőegység motor és ventilátorház nélkül Oldalcsatornás sűrítővel különösen magas vákuum esetén (TK-2.2) Helyhezkötött elszívók Modell Csatlakozó átmérő Csatlakozó feszültség V TK TK TK Egy munkahely elszívására az iparban és műhelyekben - Mechanikai műhelyek - Fémfeldolgozó üzemek Fordulatszám 1/min 0, x x 590 0, x x 590 2, x 460 x tisztítható táskaszűrők - erős porgyűjtő láda Legnagyobb hosszúság Súly kg

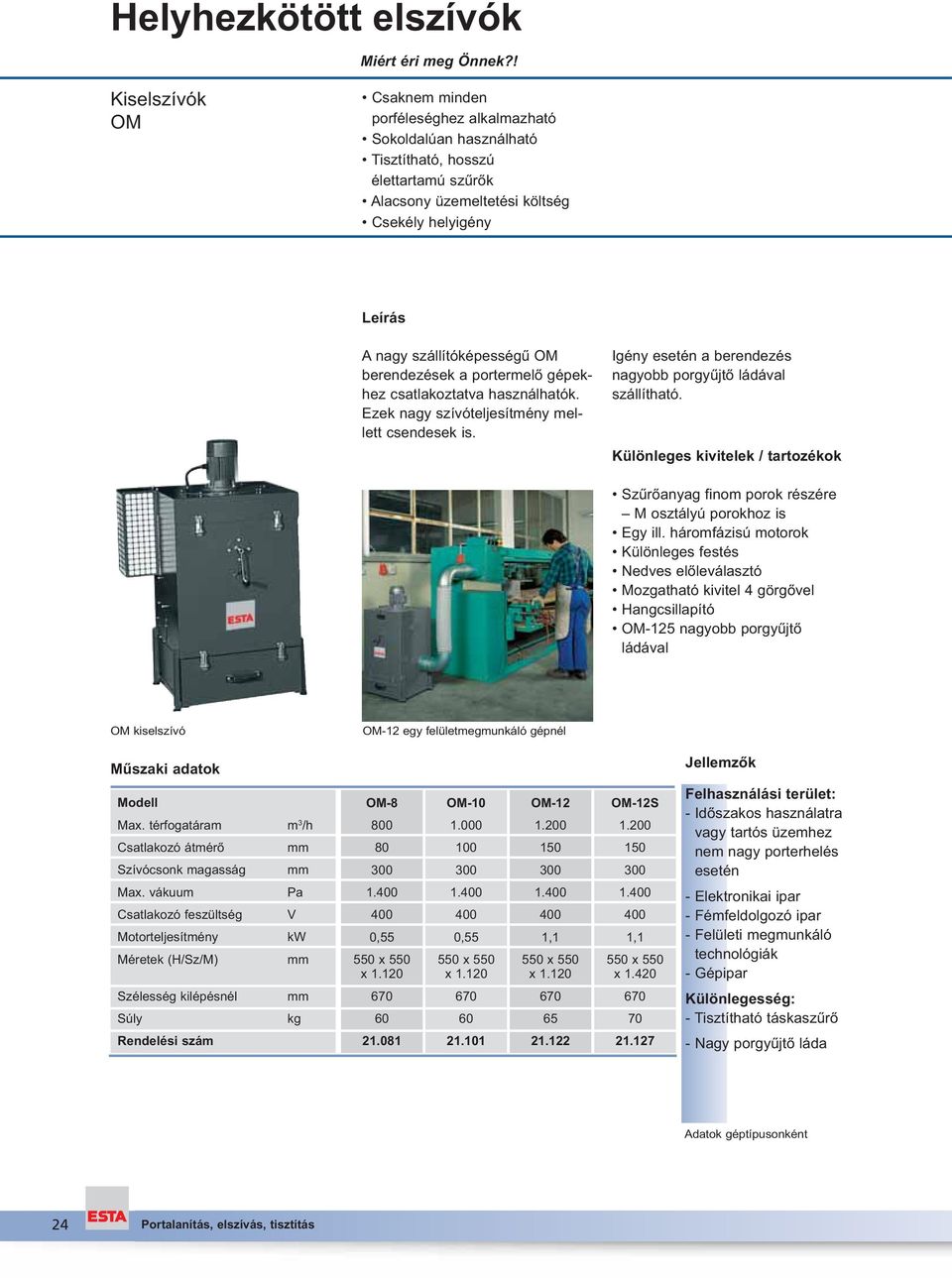

6 Miért éri meg Önnek?! Kiselszívók OM Csaknem minden porféleséghez alkalmazható Sokoldalúan használható Tisztítható, hosszú élettartamú szűrők Alacsony üzemeltetési költség Csekély helyigény A nagy szállítóképességű OM berendezések a portermelő gépekhez csatlakoztatva használhatók. Ezek nagy szívóteljesítmény mellett csendesek is. Igény esetén a berendezés nagyobb porgyűjtő ládával szállítható. Különleges kivitelek / tartozékok Szűrőanyag finom porok részére M osztályú porokhoz is Egy ill. háromfázisú motorok Különleges festés Nedves előleválasztó Mozgatható kivitel 4 görgővel Hangcsillapító OM-125 nagyobb porgyűjtő ládával OM kiselszívó OM-12 egy felületmegmunkáló gépnél Modell Csatlakozó átmérő Szívócsonk magasság OM OM OM OM-12S Időszakos használatra vagy tartós üzemhez nem nagy porterhelés esetén Csatlakozó feszültség V 1. 0,55 5 x 5 x ,55 5 x 5 x ,1 5 x 5 x ,1 5 x 5 x Elektronikai ipar - Fémfeldolgozó ipar - Felületi megmunkáló technológiák - Gépipar Szélesség kilépésnél Súly kg Tisztítható táskaszűrő Nagy porgyűjtő láda 24

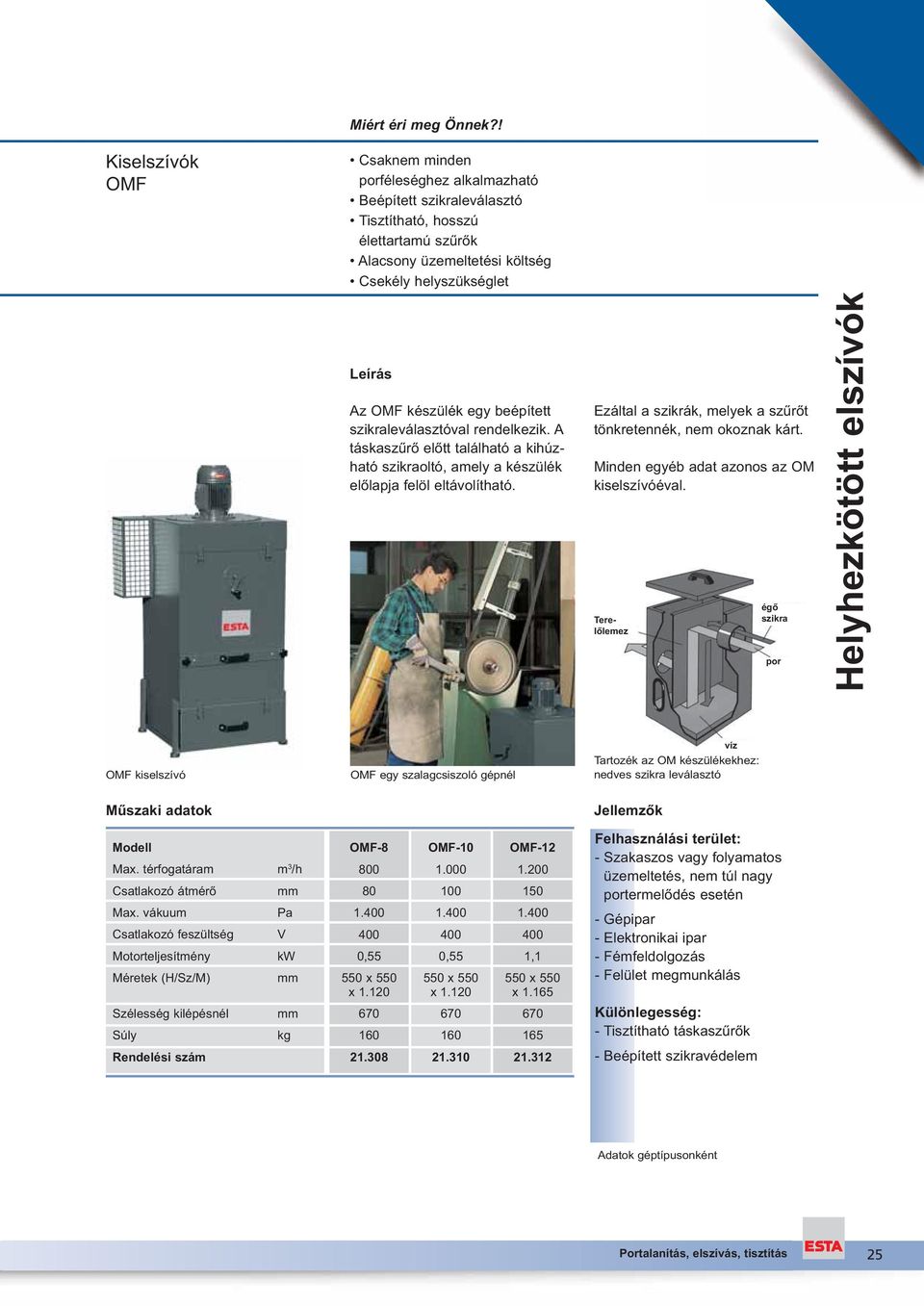

7 Miért éri meg Önnek?! Kiselszívók OMF Csaknem minden porféleséghez alkalmazható Beépített szikraleválasztó Tisztítható, hosszú élettartamú szűrők Alacsony üzemeltetési költség Csekély helyszükséglet Az OMF készülék egy beépített szikraleválasztóval rendelkezik. A táskaszűrő előtt található a kihúzható szikraoltó, amely a készülék előlapja felöl eltávolítható. Ezáltal a szikrák, melyek a szűrőt tönkretennék, nem okoznak kárt. Minden egyéb adat azonos az OM kiselszívóéval. Terelőlemez égő szikra por Helyhezkötött elszívók OMF kiselszívó OMF egy szalagcsiszoló gépnél víz Tartozék az OM készülékekhez: nedves szikra leválasztó Modell Csatlakozó átmérő OMF OMF OMF Szakaszos vagy folyamatos üzemeltetés, nem túl nagy portermelődés esetén Csatlakozó feszültség V 1. 0,55 5 x 5 x ,55 5 x 5 x ,1 5 x 5 x Gépipar - Elektronikai ipar - Fémfeldolgozás - Felület megmunkálás Szélesség kilépésnél Súly kg Tisztítható táskaszűrők Beépített szikravédelem 25

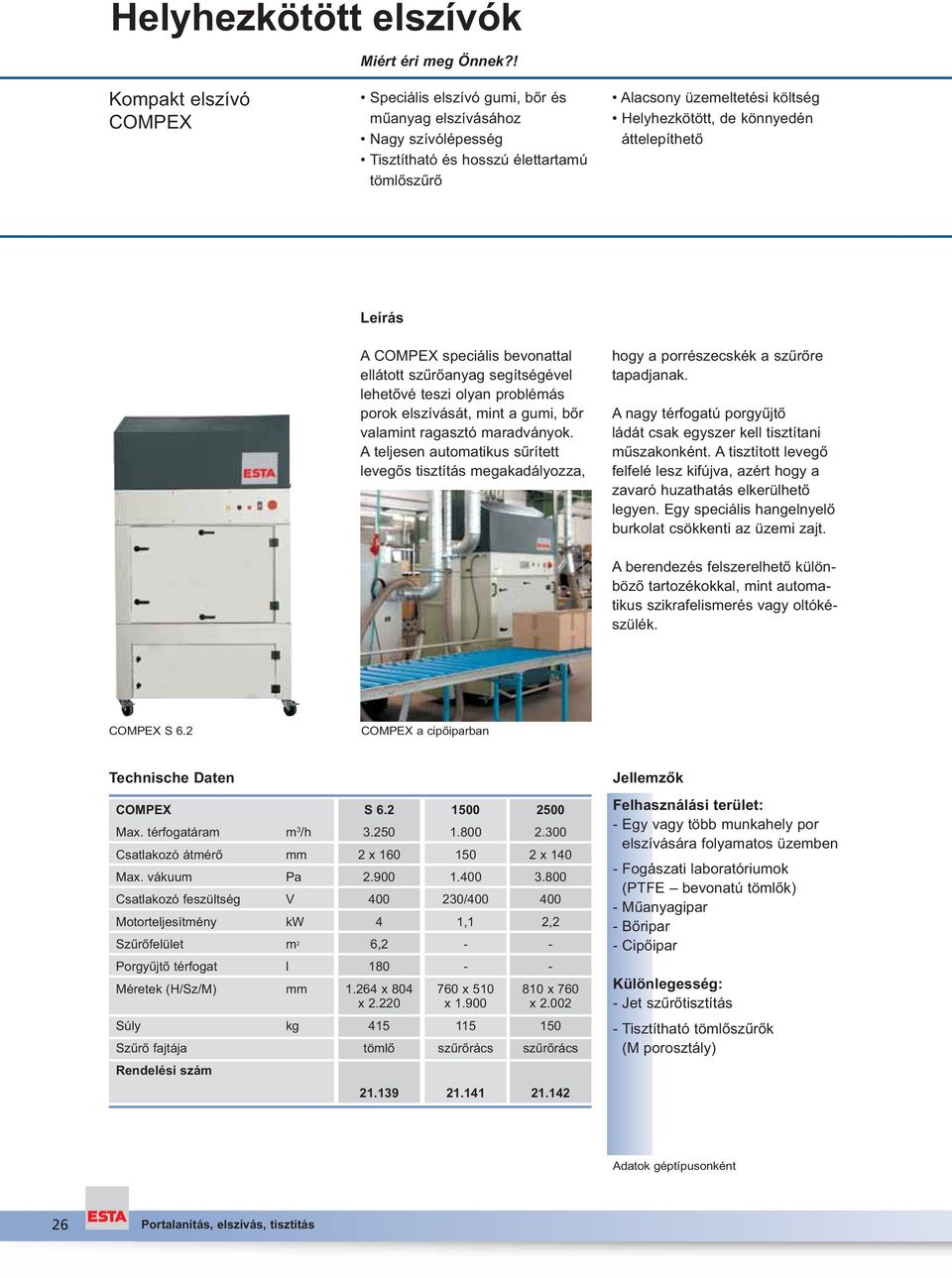

8 Miért éri meg Önnek?! Kompakt elszívó COMPEX Speciális elszívó gumi, bőr és műanyag elszívásához Nagy szívólépesség Tisztítható és hosszú élettartamú tömlőszűrő Alacsony üzemeltetési költség Helyhezkötött, de könnyedén áttelepíthető A COMPEX speciális bevonattal ellátott szűrőanyag segítségével lehetővé teszi olyan problémás porok elszívását, mint a gumi, bőr valamint ragasztó maradványok. A teljesen automatikus sűrített levegős tisztítás megakadályozza, hogy a porrészecskék a szűrőre tapadjanak. A nagy térfogatú porgyűjtő ládát csak egyszer kell tisztítani műszakonként. A tisztított levegő felfelé lesz kifújva, azért hogy a zavaró huzathatás elkerülhető legyen. Egy speciális hangelnyelő burkolat csökkenti az üzemi zajt. A berendezés felszerelhető különböző tartozékokkal, mint automatikus szikrafelismerés vagy oltókészülék. COMPEX S 6.2 COMPEX a cipőiparban Technische Daten COMPEX Csatlakozó átmérő Csatlakozó feszültség V Szűrőfelület m 2 Porgyűjtő térfogat l S x , x 804 x / 1, x 510 x x , x 760 x Egy vagy több munkahely por elszívására folyamatos üzemben - Fogászati laboratóriumok (PTFE bevonatú tömlők) - Műanyagipar - Bőripar - Cipőipar - Jet szűrőtisztítás Súly Szűrő fajtája kg 415 tömlő 115 szűrőrács 1 szűrőrács - Tisztítható tömlőszűrők (M porosztály)

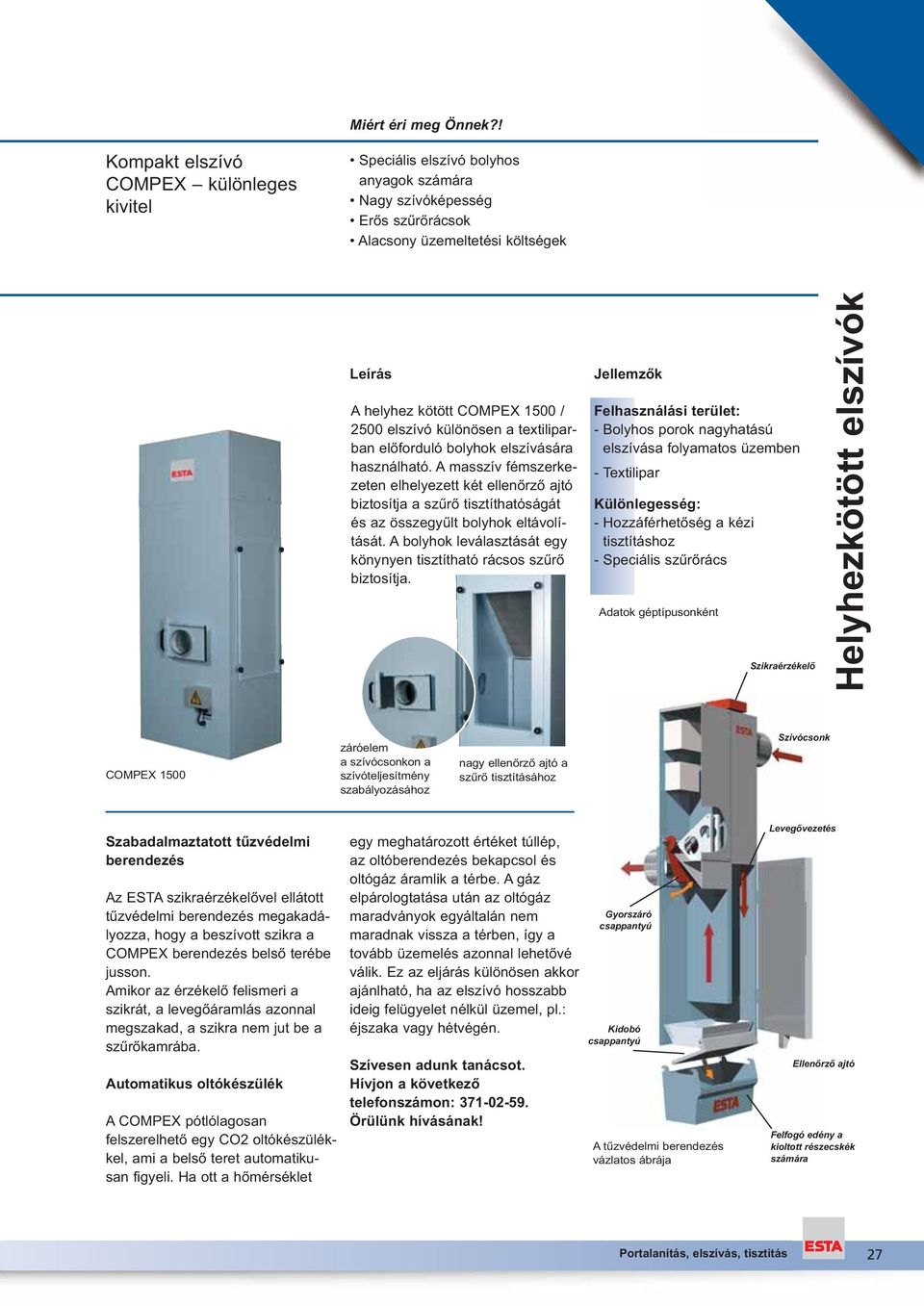

9 Miért éri meg Önnek?! Kompakt elszívó COMPEX különleges kivitel Speciális elszívó bolyhos anyagok számára Nagy szívóképesség Erős szűrőrácsok Alacsony üzemeltetési költségek A helyhez kötött COMPEX 10 / 20 elszívó különösen a textiliparban előforduló bolyhok elszívására használható. A masszív fémszerkezeten elhelyezett két ellenőrző ajtó biztosítja a szűrő tisztíthatóságát és az összegyűlt bolyhok eltávolítását. A bolyhok leválasztását egy könynyen tisztítható rácsos szűrő biztosítja. - Bolyhos porok nagyhatású elszívása folyamatos üzemben - Textilipar - Hozzáférhetőség a kézi tisztításhoz - Speciális szűrőrács Szikraérzékelő Helyhezkötött elszívók COMPEX 10 záróelem a szívócsonkon a szívóteljesítmény szabályozásához nagy ellenőrző ajtó a szűrő tisztításához Szívócsonk Szabadalmaztatott tűzvédelmi berendezés Az ESTA szikraérzékelővel ellátott tűzvédelmi berendezés megakadályozza, hogy a beszívott szikra a COMPEX berendezés belső terébe jusson. Amikor az érzékelő felismeri a szikrát, a levegőáramlás azonnal megszakad, a szikra nem jut be a szűrőkamrába. Automatikus oltókészülék A COMPEX pótlólagosan felszerelhető egy CO2 oltókészülékkel, ami a belső teret automatikusan figyeli. Ha ott a hőmérséklet egy meghatározott értéket túllép, az oltóberendezés bekapcsol és oltógáz áramlik a térbe. A gáz elpárologtatása után az oltógáz maradványok egyáltalán nem maradnak vissza a térben, így a tovább üzemelés azonnal lehetővé válik. Ez az eljárás különösen akkor ajánlható, ha az elszívó hosszabb ideig felügyelet nélkül üzemel, pl.: éjszaka vagy hétvégén. Szívesen adunk tanácsot. Hívjon a következő telefonszámon: Örülünk hívásának! Gyorszáró csappantyú Kidobó csappantyú A tűzvédelmi berendezés vázlatos ábrája Levegővezetés Ellenőrző ajtó Felfogó edény a kioltott részecskék számára 27

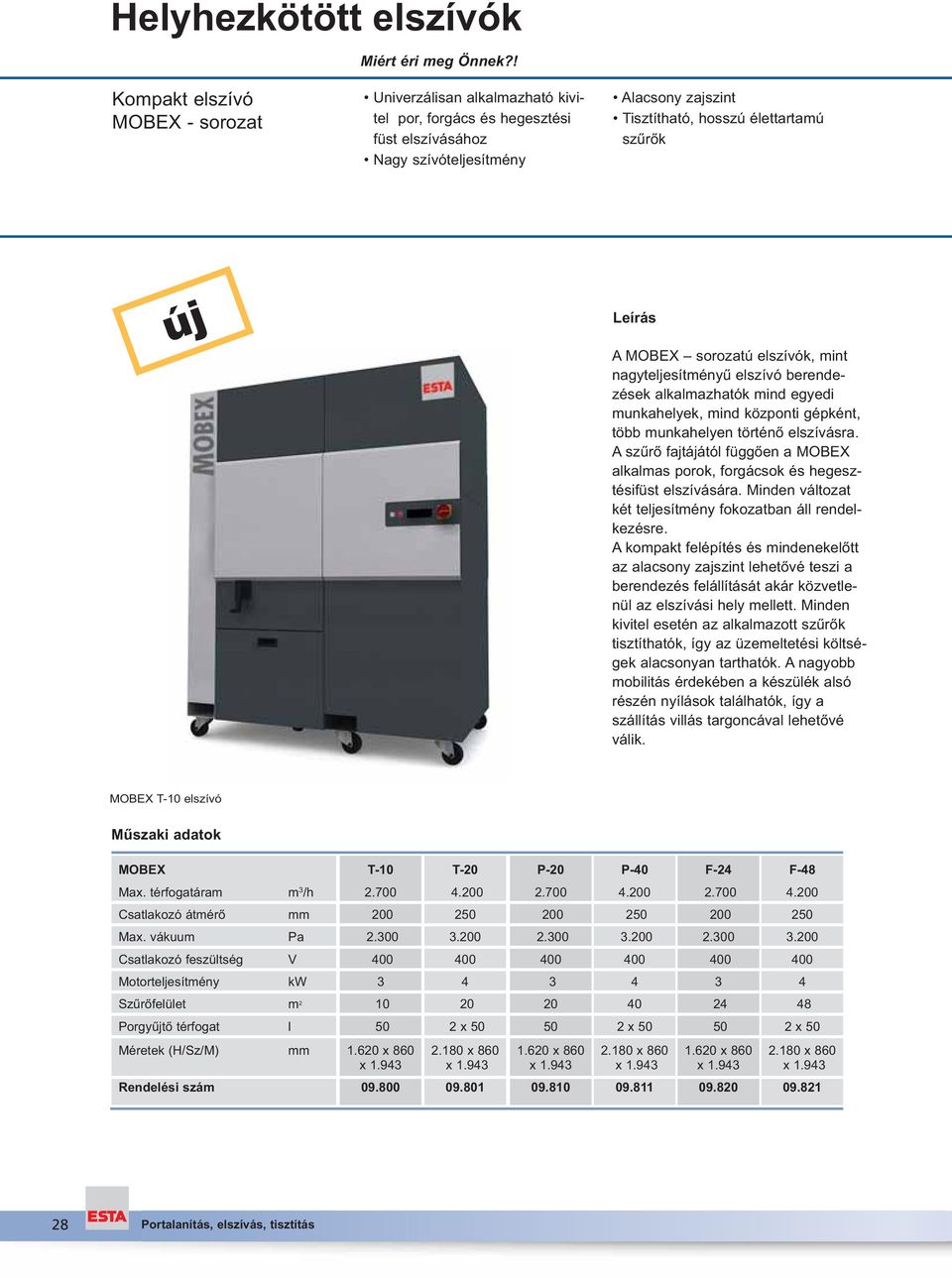

10 Miért éri meg Önnek?! Kompakt elszívó MOBEX - sorozat Univerzálisan alkalmazható kivitel por, forgács és hegesztési füst elszívásához Nagy szívóteljesítmény Alacsony zajszint Tisztítható, hosszú élettartamú szűrők új A MOBEX sorozatú elszívók, mint nagyteljesítményű elszívó berendezések alkalmazhatók mind egyedi munkahelyek, mind központi gépként, több munkahelyen történő elszívásra. A szűrő fajtájától függően a MOBEX alkalmas porok, forgácsok és hegesztésifüst elszívására. Minden változat két teljesítmény fokozatban áll rendelkezésre. A kompakt felépítés és mindenekelőtt az alacsony zajszint lehetővé teszi a berendezés felállítását akár közvetlenül az elszívási hely mellett. Minden kivitel esetén az alkalmazott szűrők tisztíthatók, így az üzemeltetési költségek alacsonyan tarthatók. A nagyobb mobilitás érdekében a készülék alsó részén nyílások találhatók, így a szállítás villás targoncával lehetővé válik. MOBEX T-10 elszívó MOBEX T-10 T-20 P-20 P-40 F-24 F Csatlakozó átmérő Csatlakozó feszültség V Szűrőfelület m Porgyűjtő térfogat l 2 x 2 x 2 x x 860 x x 860 x x 860 x x 860 x x 860 x x 860 x

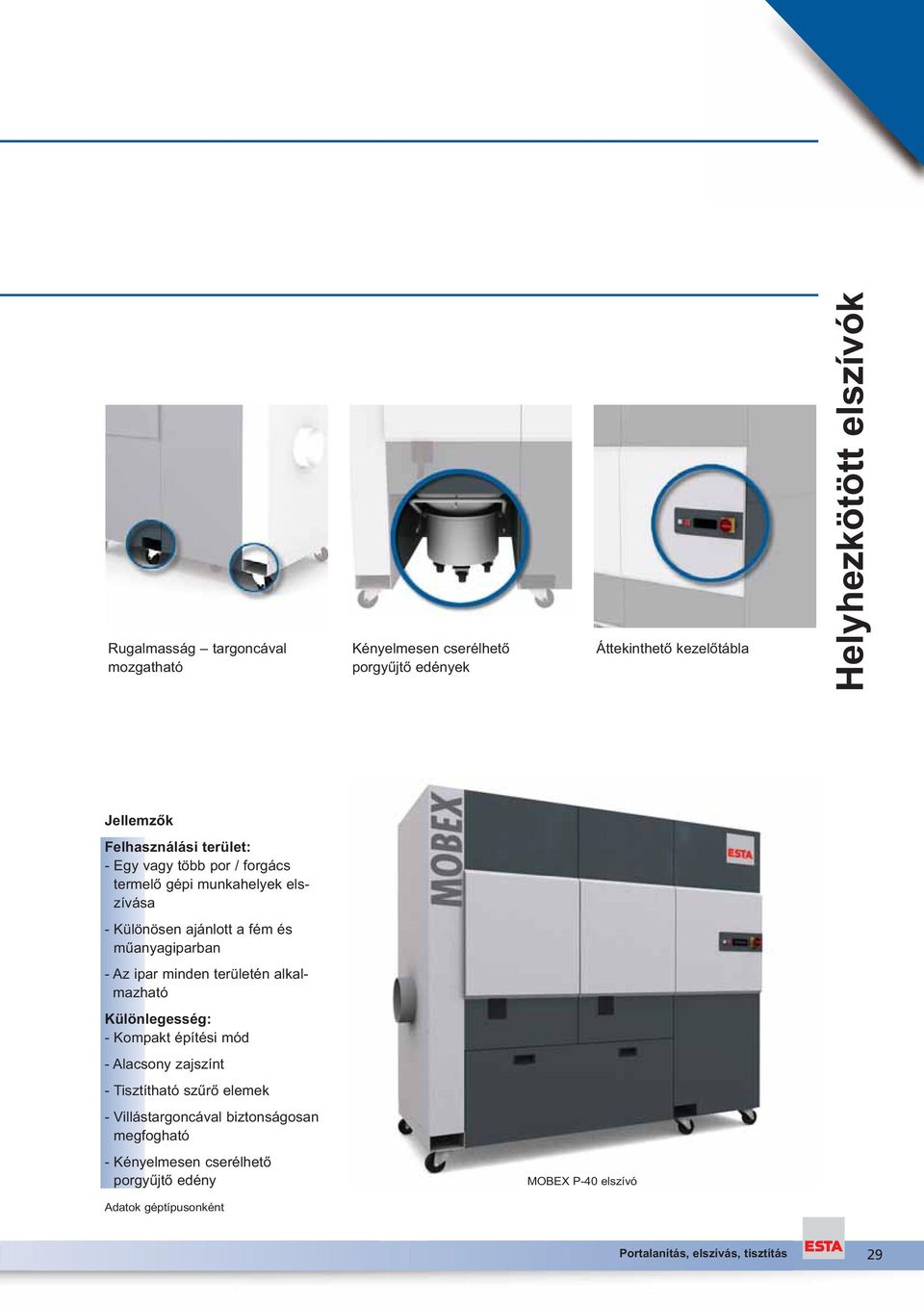

11 Rugalmasság targoncával mozgatható Kényelmesen cserélhető porgyűjtő edények Áttekinthető kezelőtábla Helyhezkötött elszívók - Egy vagy több por / forgács termelő gépi munkahelyek elszívása - Különösen ajánlott a fém és műanyagiparban - Az ipar minden területén alkalmazható - Kompakt építési mód - Alacsony zajszínt - Tisztítható szűrő elemek - Villástargoncával biztonságosan megfogható - Kényelmesen cserélhető porgyűjtő edény MOBEX P-40 elszívó 29

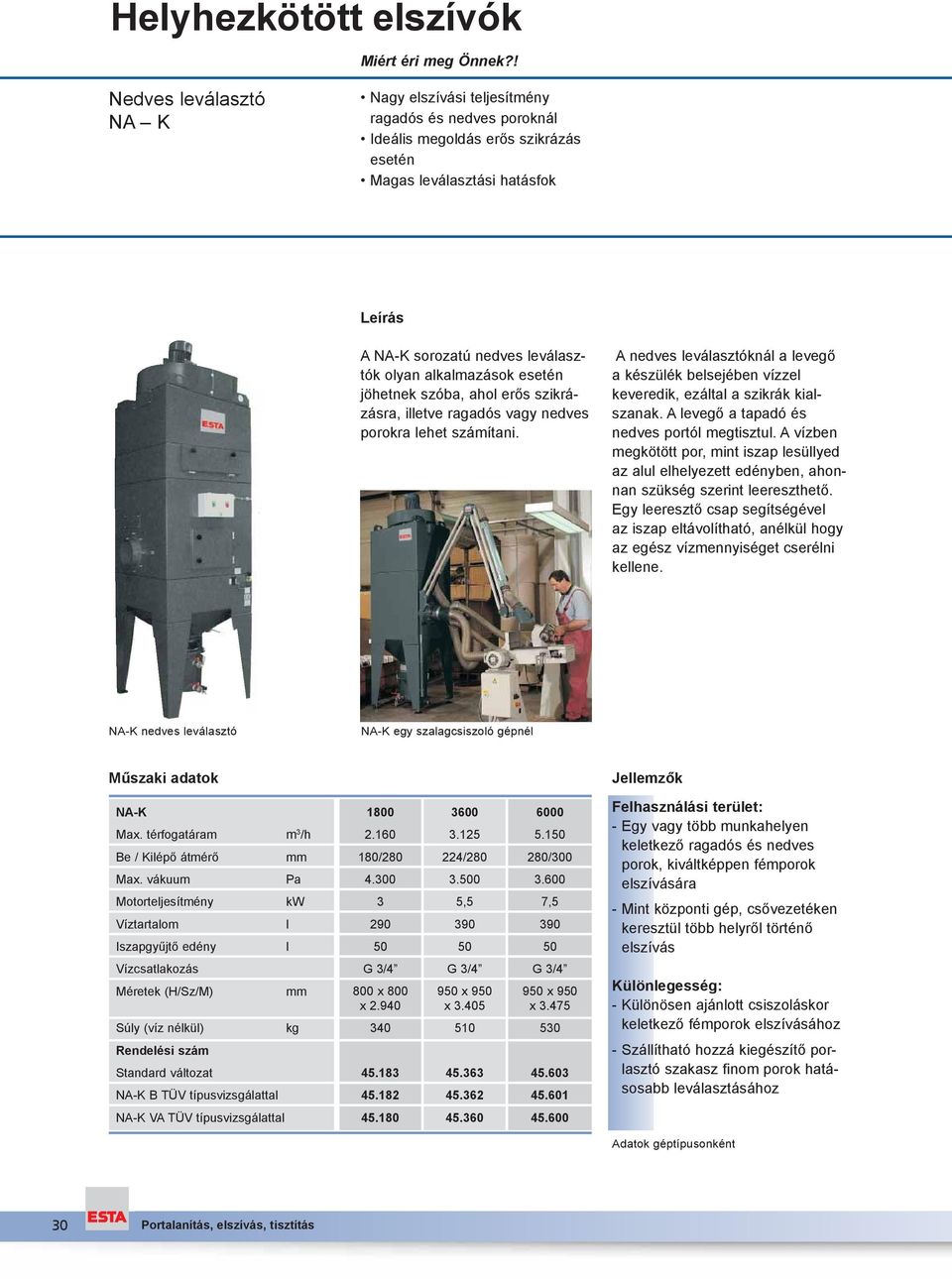

12 Miért éri meg Önnek?! Nedves leválasztó NA K Nagy elszívási teljesítmény ragadós és nedves poroknál Ideális megoldás erős szikrázás esetén Magas leválasztási hatásfok A NA-K sorozatú nedves leválasztók olyan alkalmazások esetén jöhetnek szóba, ahol erős szikrázásra, illetve ragadós vagy nedves porokra lehet számítani. A nedves leválasztóknál a levegő a készülék belsejében vízzel keveredik, ezáltal a szikrák kialszanak. A levegő a tapadó és nedves portól megtisztul. A vízben megkötött por, mint iszap lesüllyed az alul elhelyezett edényben, ahonnan szükség szerint leereszthető. Egy leeresztő csap segítségével az iszap eltávolítható, anélkül hogy az egész vízmennyiséget cserélni kellene. NA-K nedves leválasztó NA-K egy szalagcsiszoló gépnél NA-K Be / Kilépő átmérő Víztartalom l Iszapgyűjtő edény l Vízcsatlakozás Súly (víz nélkül) kg Standard változat NA-K B TÜV típusvizsgálattal / G 3/4 800 x 800 x / ,5 390 G 3/4 9 x 9 x / ,5 390 G 3/4 9 x 9 x Egy vagy több munkahelyen keletkező ragadós és nedves porok, kiváltképpen fémporok elszívására - Mint központi gép, csővezetéken keresztül több helyről történő elszívás - Különösen ajánlott csiszoláskor keletkező fémporok elszívásához - Szállítható hozzá kiegészítő porlasztó szakasz finom porok hatásosabb leválasztásához NA-K VA TÜV típusvizsgálattal

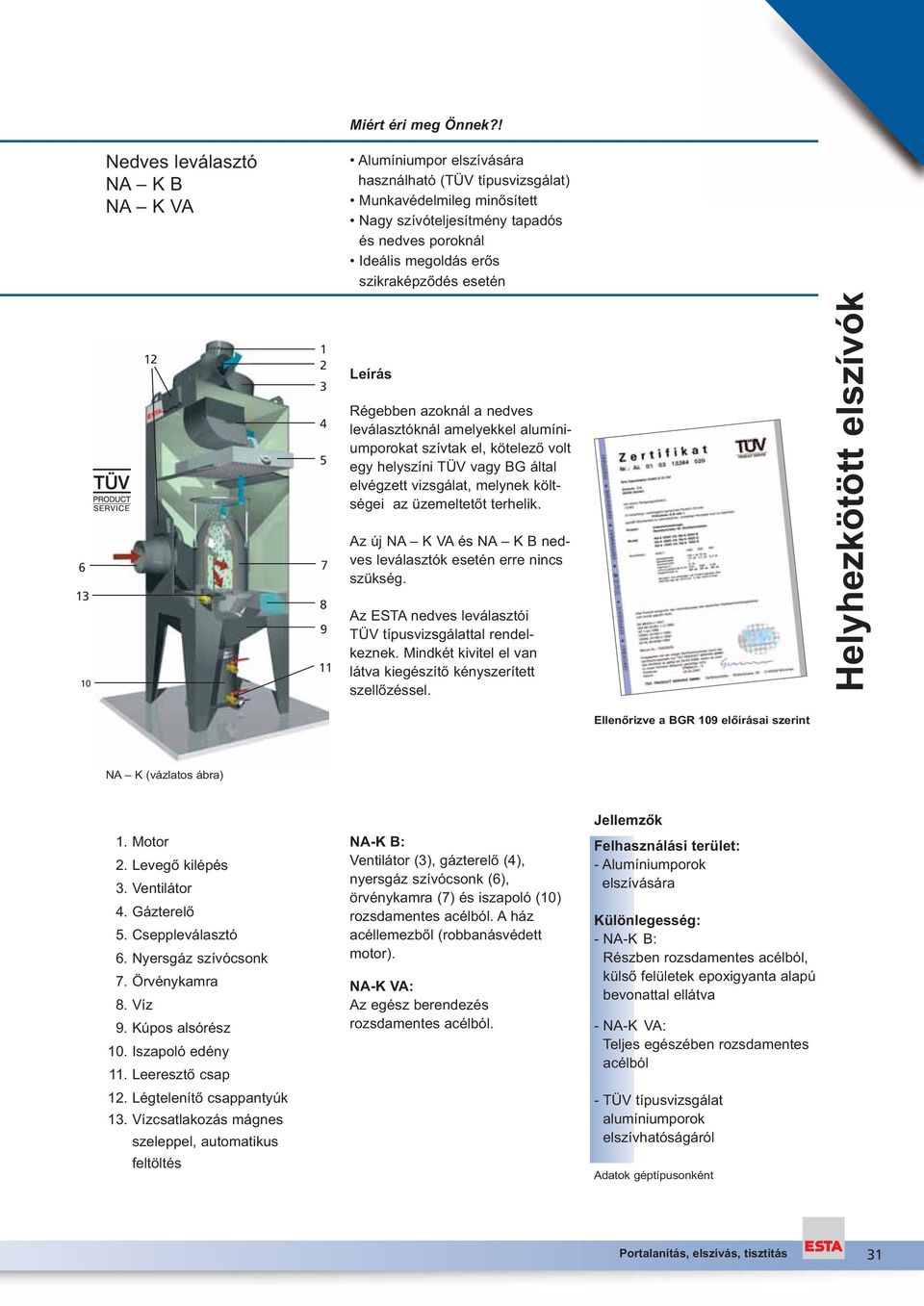

13 Miért éri meg Önnek?! Nedves leválasztó NA K B NA K VA Alumíniumpor elszívására használható (TÜV típusvizsgálat) Munkavédelmileg minősített Nagy szívóteljesítmény tapadós és nedves poroknál Ideális megoldás erős szikraképződés esetén Régebben azoknál a nedves leválasztóknál amelyekkel alumíniumporokat szívtak el, kötelező volt egy helyszíni TÜV vagy BG által elvégzett vizsgálat, melynek költségei az üzemeltetőt terhelik. Az új NA K VA és NA K B nedves leválasztók esetén erre nincs szükség. Az ESTA nedves leválasztói TÜV típusvizsgálattal rendelkeznek. Mindkét kivitel el van látva kiegészítő kényszerített szellőzéssel. Helyhezkötött elszívók Ellenőrizve a BGR 109 előírásai szerint NA K (vázlatos ábra) 1. Motor 2. Levegő kilépés 3. Ventilátor 4. Gázterelő 5. Cseppleválasztó 6. Nyersgáz szívócsonk 7. Örvénykamra 8. Víz 9. Kúpos alsórész 10. Iszapoló edény 11. Leeresztő csap 12. Légtelenítő csappantyúk 13. Vízcsatlakozás mágnes szeleppel, automatikus feltöltés NA-K B: Ventilátor (3), gázterelő (4), nyersgáz szívócsonk (6), örvénykamra (7) és iszapoló (10) rozsdamentes acélból. A ház acéllemezből (robbanásvédett motor). NA-K VA: Az egész berendezés rozsdamentes acélból. - Alumíniumporok elszívására - NA-K B: Részben rozsdamentes acélból, külső felületek epoxigyanta alapú bevonattal ellátva - NA-K VA: Teljes egészében rozsdamentes acélból - TÜV típusvizsgálat alumíniumporok elszívhatóságáról 31

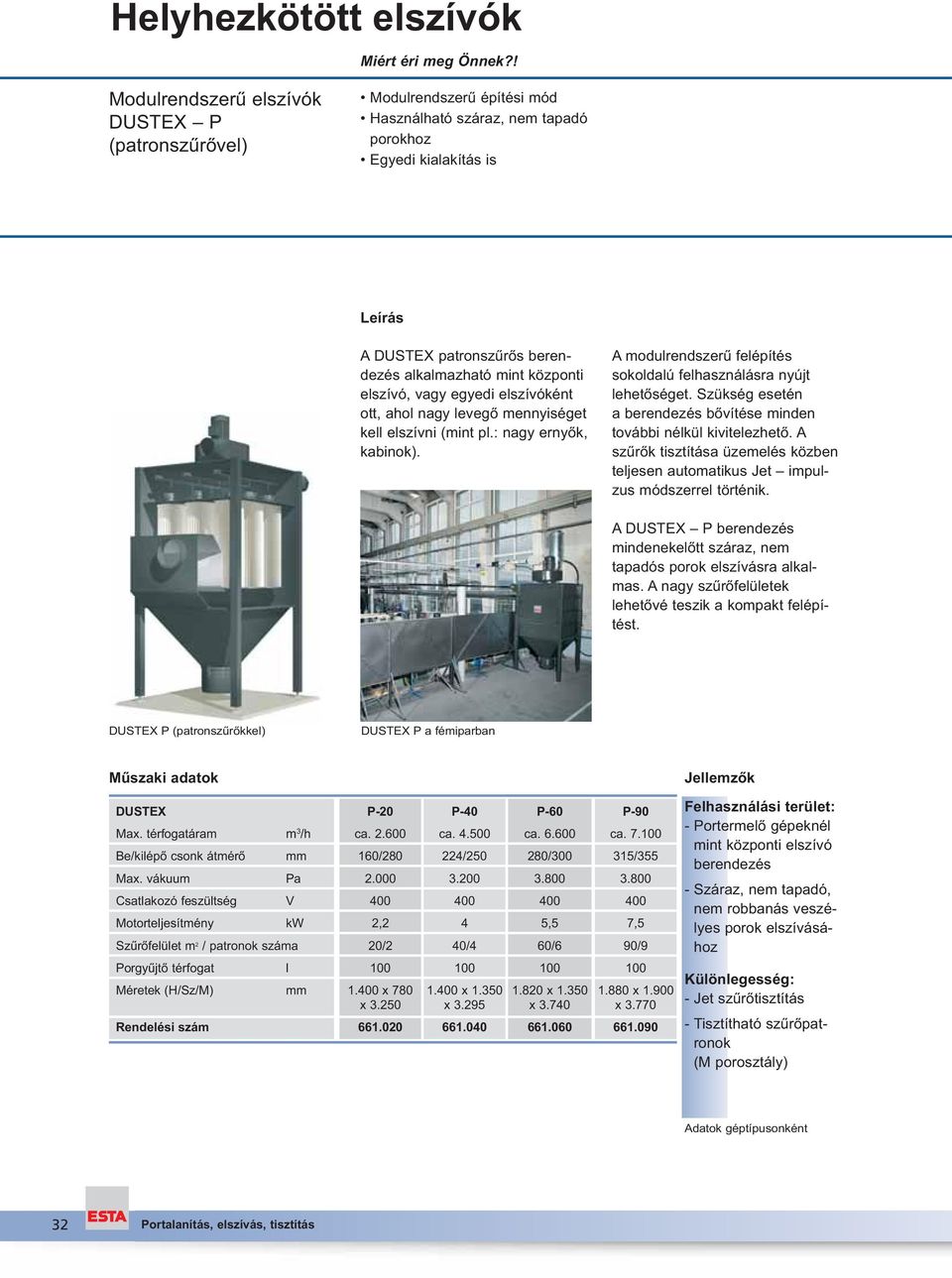

14 Miért éri meg Önnek?! Modulrendszerű elszívók DUSTEX P (patronszűrővel) Modulrendszerű építési mód Használható száraz, nem tapadó porokhoz Egyedi kialakítás is A DUSTEX patronszűrős berendezés alkalmazható mint központi elszívó, vagy egyedi elszívóként ott, ahol nagy levegő mennyiséget kell elszívni (mint pl.: nagy ernyők, kabinok). A modulrendszerű felépítés sokoldalú felhasználásra nyújt lehetőséget. Szükség esetén a berendezés bővítése minden további nélkül kivitelezhető. A szűrők tisztítása üzemelés közben teljesen automatikus Jet impulzus módszerrel történik. A DUSTEX P berendezés mindenekelőtt száraz, nem tapadós porok elszívásra alkalmas. A nagy szűrőfelületek lehetővé teszik a kompakt felépítést. DUSTEX P (patronszűrőkkel) DUSTEX P a fémiparban DUSTEX Be/kilépő csonk átmérő Csatlakozó feszültség V Szűrőfelület m 2 / patronok száma Porgyűjtő térfogat l P-20 ca / ,2 20/2 1. x 780 x P-40 ca / /4 1. x 1.3 x P-60 ca / ,5 60/ x 1.3 x P-90 ca / ,5 90/ x x Portermelő gépeknél mint központi elszívó berendezés - Száraz, nem tapadó, nem robbanás veszélyes porok elszívásához - Jet szűrőtisztítás - Tisztítható szűrőpatronok (M porosztály) 32

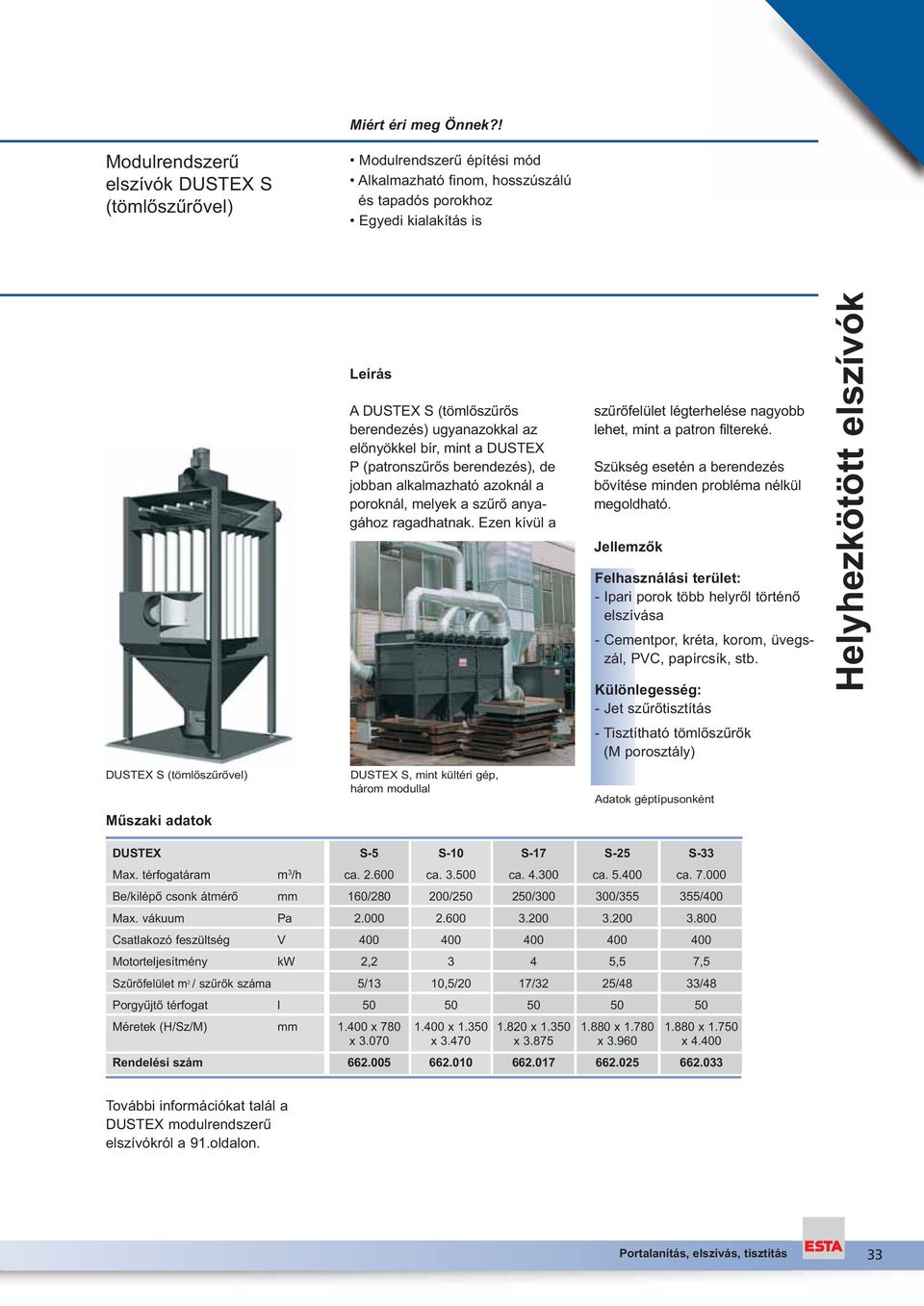

15 Miért éri meg Önnek?! Modulrendszerű elszívók DUSTEX S (tömlőszűrővel) Modulrendszerű építési mód Alkalmazható finom, hosszúszálú és tapadós porokhoz Egyedi kialakítás is DUSTEX S (tömlőszűrővel) A DUSTEX S (tömlőszűrős berendezés) ugyanazokkal az előnyökkel bír, mint a DUSTEX P (patronszűrős berendezés), de jobban alkalmazható azoknál a poroknál, melyek a szűrő anyagához ragadhatnak. Ezen kívül a DUSTEX S, mint kültéri gép, három modullal szűrőfelület légterhelése nagyobb lehet, mint a patron filtereké. Szükség esetén a berendezés bővítése minden probléma nélkül megoldható. - Ipari porok több helyről történő elszívása - Cementpor, kréta, korom, üvegszál, PVC, papírcsík, stb. - Jet szűrőtisztítás - Tisztítható tömlőszűrők (M porosztály) Helyhezkötött elszívók DUSTEX S-5 S-10 S-17 S-25 S-33 ca ca. 3.0 ca ca. 5. ca Be/kilépő csonk átmérő 160/280 /2 2/ / / Csatlakozó feszültség V 2, ,5 7,5 Szűrőfelület m 2 / szűrők száma 5/13 10,5/20 17/32 25/48 33/48 Porgyűjtő térfogat l 1. x 780 x x 1.3 x x 1.3 x x x x 1.7 x További információkat talál a DUSTEX modulrendszerű elszívókról a 91.oldalon. 33

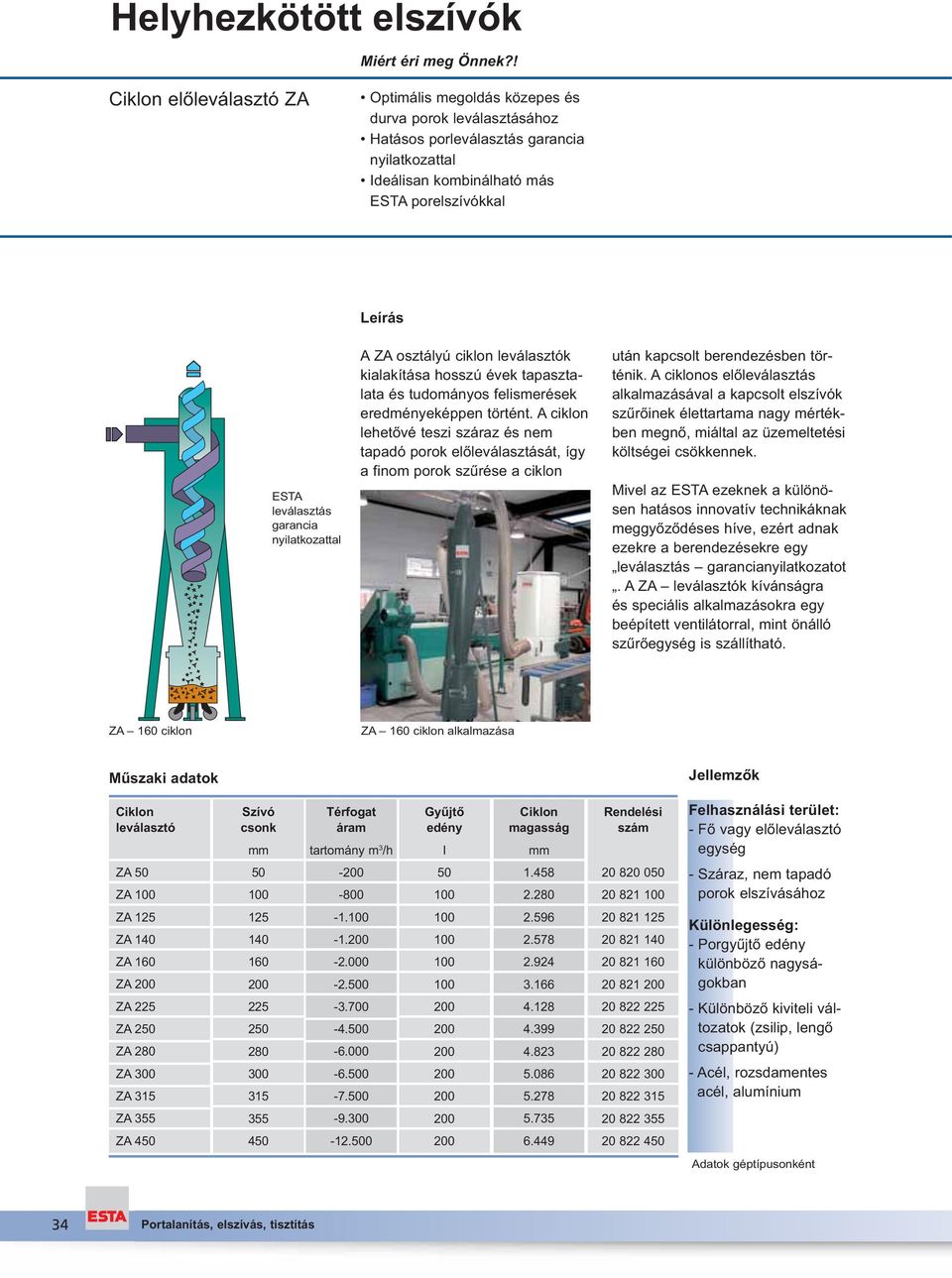

16 Miért éri meg Önnek?! Ciklon előleválasztó ZA Optimális megoldás közepes és durva porok leválasztásához Hatásos porleválasztás garancia nyilatkozattal Ideálisan kombinálható más ESTA porelszívókkal ESTA leválasztás garancia nyilatkozattal A ZA osztályú ciklon leválasztók kialakítása hosszú évek tapasztalata és tudományos felismerések eredményeképpen történt. A ciklon lehetővé teszi száraz és nem tapadó porok előleválasztását, így a finom porok szűrése a ciklon után kapcsolt berendezésben történik. A ciklonos előleválasztás alkalmazásával a kapcsolt elszívók szűrőinek élettartama nagy mértékben megnő, miáltal az üzemeltetési költségei csökkennek. Mivel az ESTA ezeknek a különösen hatásos innovatív technikáknak meggyőződéses híve, ezért adnak ezekre a berendezésekre egy leválasztás garancianyilatkozatot. A ZA leválasztók kívánságra és speciális alkalmazásokra egy beépített ventilátorral, mint önálló szűrőegység is szállítható. ZA 160 ciklon ZA 160 ciklon alkalmazása Ciklon leválasztó Szívó csonk Térfogat áram tartomány m 3 /h Gyűjtő edény l Ciklon magasság Rendelési szám - Fő vagy előleválasztó egység ZA ZA Száraz, nem tapadó porok elszívásához ZA 125 ZA 140 ZA 160 ZA Porgyűjtő edény különböző nagyságokban ZA 225 ZA 2 ZA 280 ZA 300 ZA Különböző kiviteli változatok (zsilip, lengő csappantyú) - Acél, rozsdamentes acél, alumínium ZA ZA
