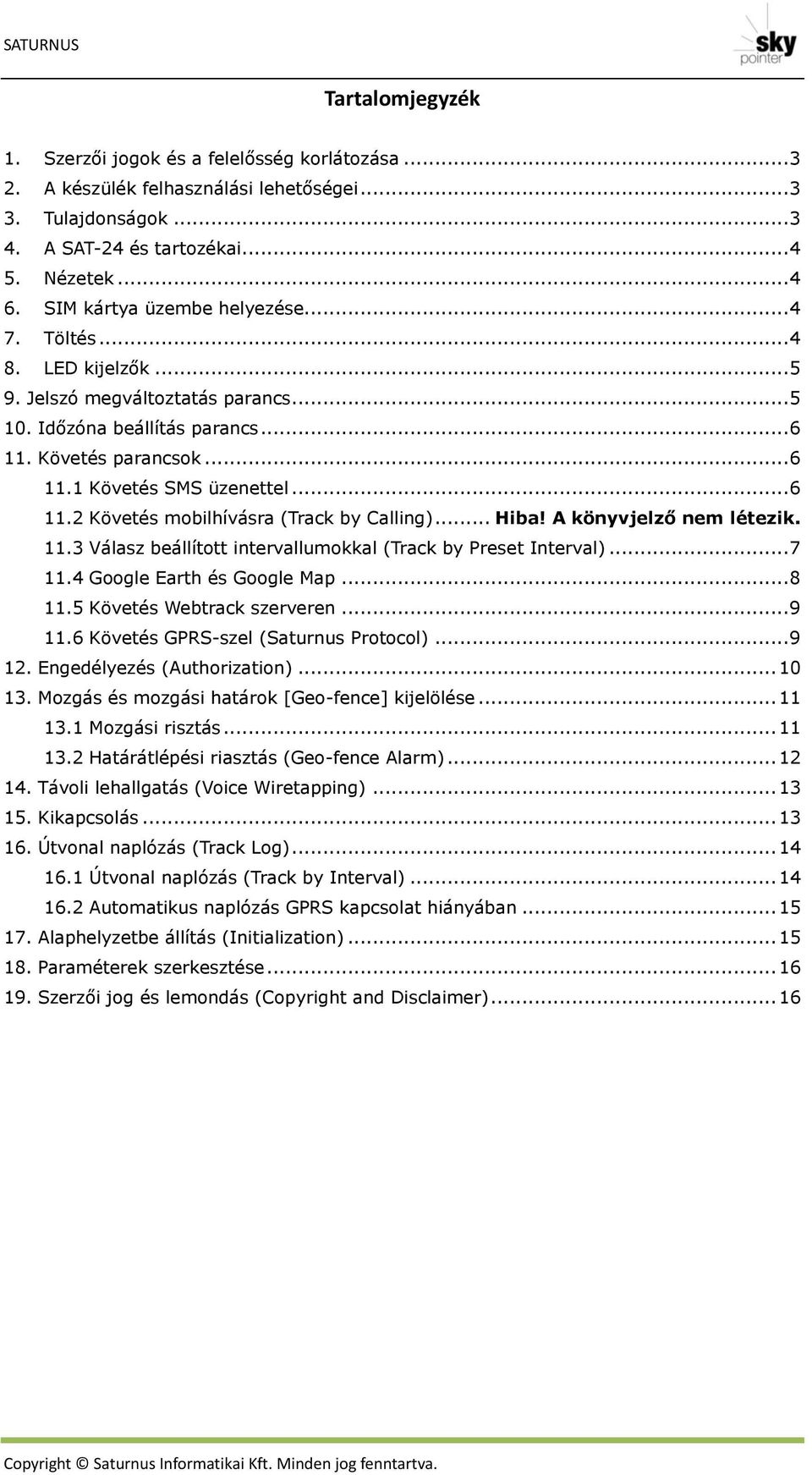

2 Tartalomjegyzék 1. Szerzői jogok és a felelősség korlátozása A készülék felhasználási lehetőségei Tulajdonságok A SAT-24 és tartozékai Nézetek SIM kártya üzembe helyezése Töltés LED kijelzők Jelszó megváltoztatás parancs Időzóna beállítás parancs Követés parancsok Követés SMS üzenettel Követés mobilhívásra (Track by Calling)... Hiba! A könyvjelző nem létezik beállított intervallumokkal (Track by Preset Interval) Google Earth és Google Map Követés Webtrack szerveren Követés GPRS-szel (Saturnus Protocol) Engedélyezés (Authorization) Mozgás és mozgási határok [Geo-fence] kijelölése Mozgási risztás Határátlépési riasztás (Geo-fence Alarm) Távoli lehallgatás (Voice Wiretapping) Kikapcsolás Útvonal naplózás (Track Log) Útvonal naplózás (Track by Interval) Automatikus naplózás GPRS kapcsolat hiányában Alaphelyzetbe állítás (Initialization) Paraméterek szerkesztése Szerzői jog és lemondás (Copyright and Disclaimer)... 16

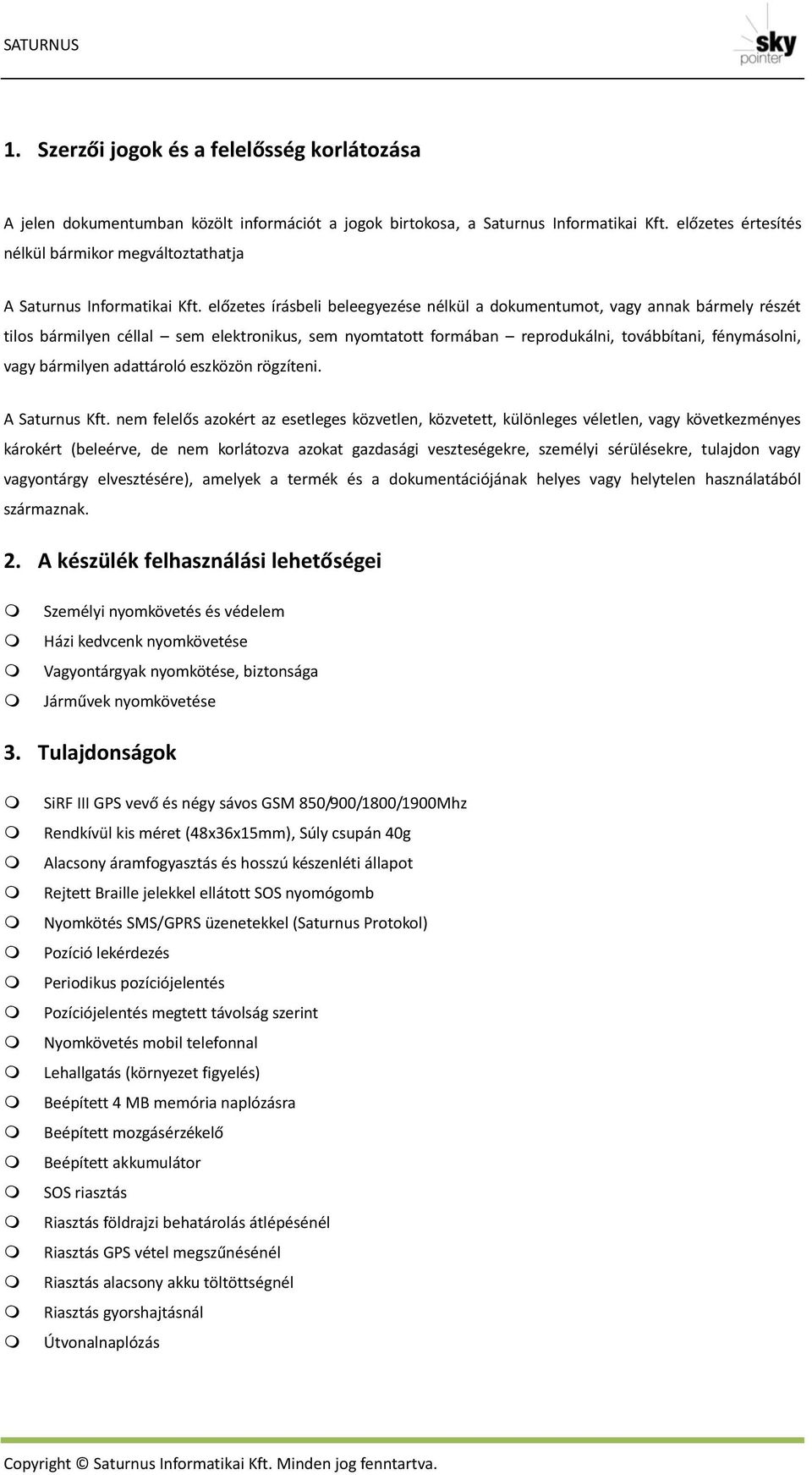

3 1. Szerzői jogok és a felelősség korlátozása A jelen dokumentumban közölt információt a jogok birtokosa, a Saturnus Informatikai Kft. előzetes értesítés nélkül bármikor megváltoztathatja A Saturnus Informatikai Kft. előzetes írásbeli beleegyezése nélkül a dokumentumot, vagy annak bármely részét tilos bármilyen céllal sem elektronikus, sem nyomtatott formában reprodukálni, továbbítani, fénymásolni, vagy bármilyen adattároló eszközön rögzíteni. A Saturnus Kft. nem felelős azokért az esetleges közvetlen, közvetett, különleges véletlen, vagy következményes károkért (beleérve, de nem korlátozva azokat gazdasági veszteségekre, személyi sérülésekre, tulajdon vagy vagyontárgy elvesztésére), amelyek a termék és a dokumentációjának helyes vagy helytelen használatából származnak. 2. A készülék felhasználási lehetőségei Személyi nyomkövetés és védelem Házi kedvcenk nyomkövetése Vagyontárgyak nyomkötése, biztonsága Járművek nyomkövetése 3. Tulajdonságok SiRF III GPS vevő és négy sávos GSM 850/900/1800/1900Mhz Rendkívül kis méret (48x36x15mm), Súly csupán 40g Alacsony áramfogyasztás és hosszú készenléti állapot Rejtett Braille jelekkel ellátott SOS nyomógomb Nyomkötés SMS/GPRS üzenetekkel (Saturnus Protokol) Pozíció lekérdezés Periodikus pozíciójelentés Pozíciójelentés megtett távolság szerint Nyomkövetés mobil telefonnal Lehallgatás (környezet figyelés) Beépített 4 MB memória naplózásra Beépített mozgásérzékelő Beépített akkumulátor SOS riasztás Riasztás földrajzi behatárolás átlépésénél Riasztás GPS vétel megszűnésénél Riasztás alacsony akku töltöttségnél Riasztás gyorshajtásnál Útvonalnaplózás

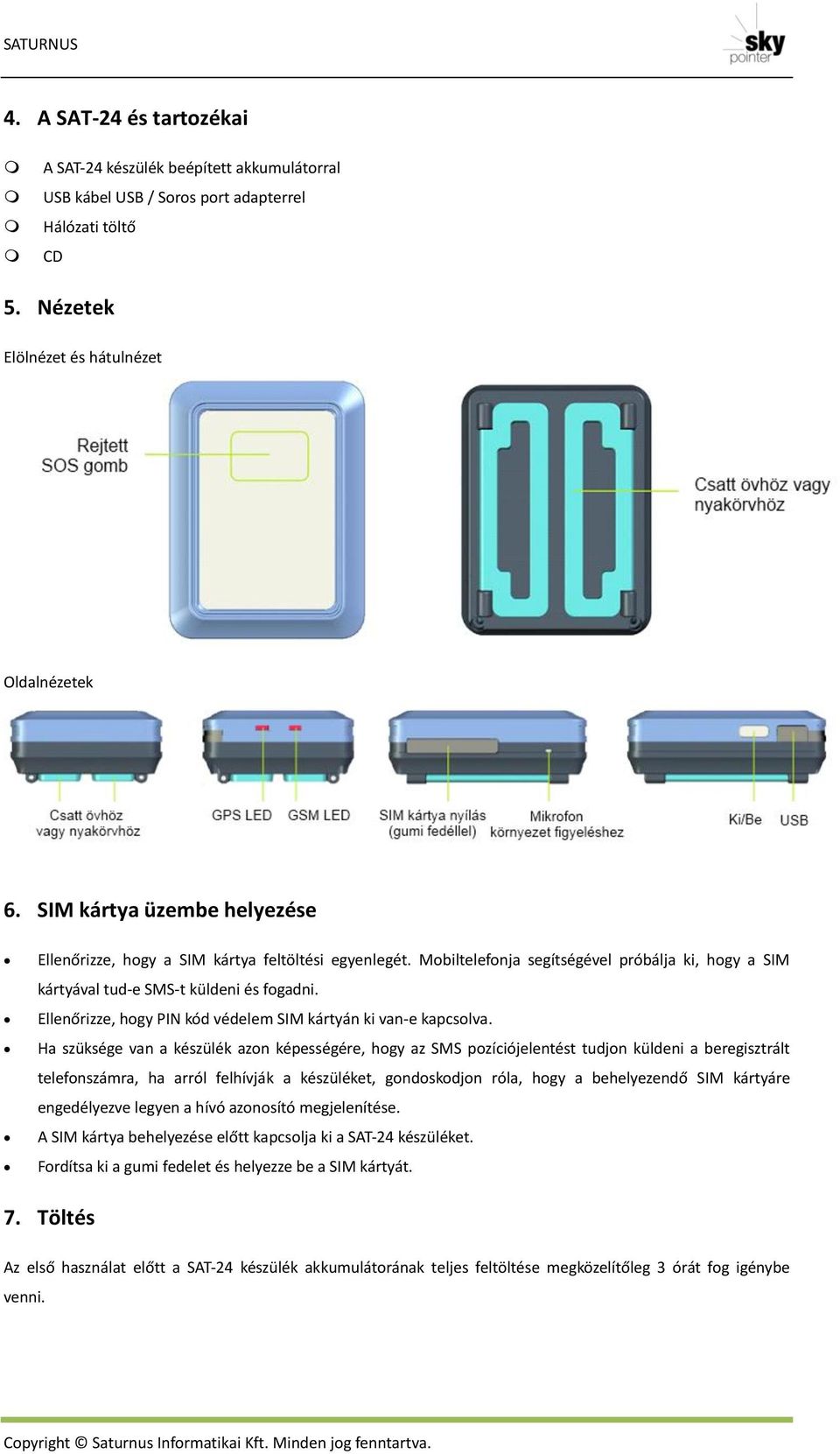

4 4. A SAT-24 és tartozékai A SAT-24 készülék beépített akkumulátorral USB kábel USB / Soros port adapterrel Hálózati töltő CD 5. Nézetek Elölnézet és hátulnézet Oldalnézetek 6. SIM kártya üzembe helyezése Ellenőrizze, hogy a SIM kártya feltöltési egyenlegét. Mobiltelefonja segítségével próbálja ki, hogy a SIM kártyával tud-e SMS-t küldeni és fogadni. Ellenőrizze, hogy PIN kód védelem SIM kártyán ki van-e kapcsolva. Ha szüksége van a készülék azon képességére, hogy az SMS pozíciójelentést tudjon küldeni a beregisztrált telefonszámra, ha arról felhívják a készüléket, gondoskodjon róla, hogy a behelyezendő SIM kártyáre engedélyezve legyen a hívó azonosító megjelenítése. A SIM kártya behelyezése előtt kapcsolja ki a SAT-24 készüléket. Fordítsa ki a gumi fedelet és helyezze be a SIM kártyát. 7. Töltés Az első használat előtt a SAT-24 készülék akkumulátorának teljes feltöltése megközelítőleg 3 órát fog igénybe venni.

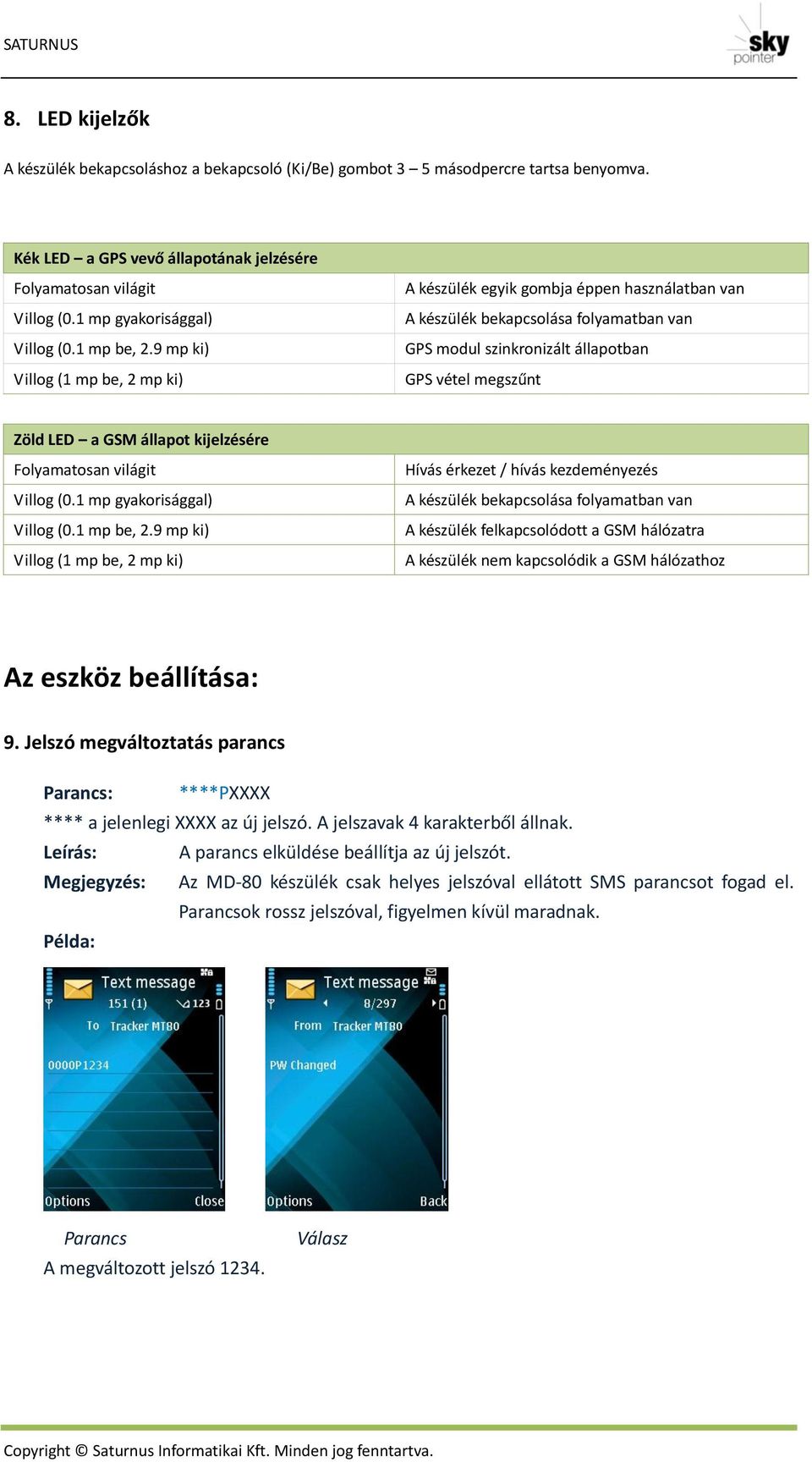

5 8. LED kijelzők A készülék bekapcsoláshoz a bekapcsoló (Ki/Be) gombot 3 5 másodpercre tartsa benyomva. Kék LED a GPS vevő állapotának jelzésére Folyamatosan világit Villog (0.1 mp gyakorisággal) Villog (0.1 mp be, 2.9 mp ki) Villog (1 mp be, 2 mp ki) A készülék egyik gombja éppen használatban van A készülék bekapcsolása folyamatban van GPS modul szinkronizált állapotban GPS vétel megszűnt Zöld LED a GSM állapot kijelzésére Folyamatosan világit Villog (0.1 mp gyakorisággal) Villog (0.1 mp be, 2.9 mp ki) Villog (1 mp be, 2 mp ki) Hívás érkezet / hívás kezdeményezés A készülék bekapcsolása folyamatban van A készülék felkapcsolódott a GSM hálózatra A készülék nem kapcsolódik a GSM hálózathoz Az eszköz beállítása: 9. Jelszó megváltoztatás parancs : ****PXXXX **** a jelenlegi XXXX az új jelszó. A jelszavak 4 karakterből állnak. Leírás: A parancs elküldése beállítja az új jelszót. Megjegyzés: Az MD-80 készülék csak helyes jelszóval ellátott SMS parancsot fogad el. ok rossz jelszóval, figyelmen kívül maradnak. A megváltozott jelszó 1234.

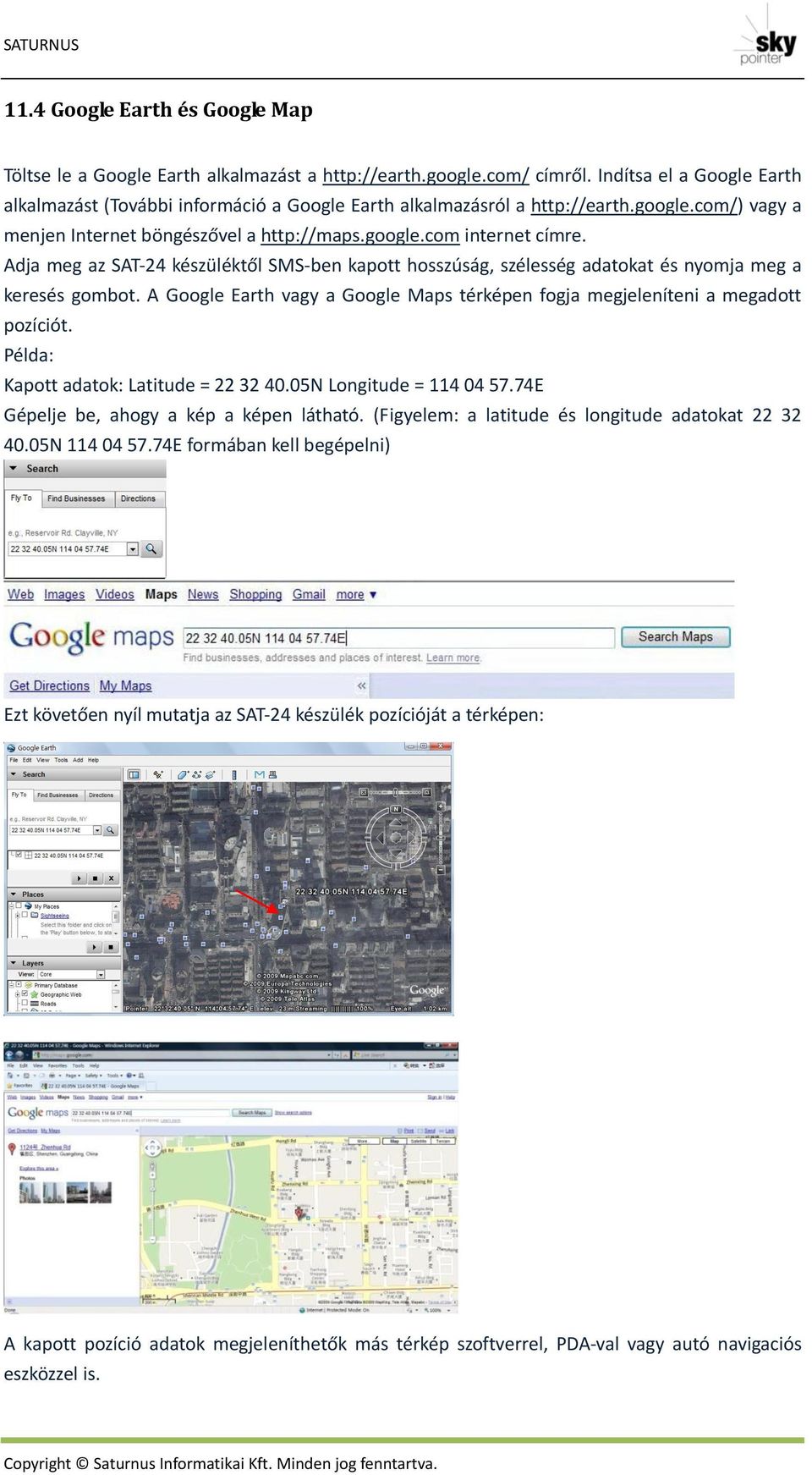

6 10. Időzóna beállítás parancs : **** ZX Leírás: A parancs elküldése állítja be a helyi időt Megjegyzés: X=0, a funkció kikapcsolása X=[1, 65535] a helyi- és a GMT idő eltérés megadása percben. Pozitív időeltérés esetén az eltérés közvetlenül megadható. Pl.: 0000Z óra eltérés. - jelet is meg kell adni negatív eltérés esetén. Pl.: 0000Z óra eltérés. Ez a korrekció SMS-ben küldött helyzetjelentések és alarmok esetén érvényesül, GPRS üzenet esetén nem. or 11. Követés parancsok 11.1 Követés SMS üzenettel Követés indítás (Track on Demand) SMS válasz (hosszúság, szélesség, sebesség, dátum) : A00 Leírás: Az SMS-ben küldött parancs hatására az SAT-24 készülék SMS-ben elküldi jelenlegi hosszúság, szélesség, sebesség és dátum adatát.

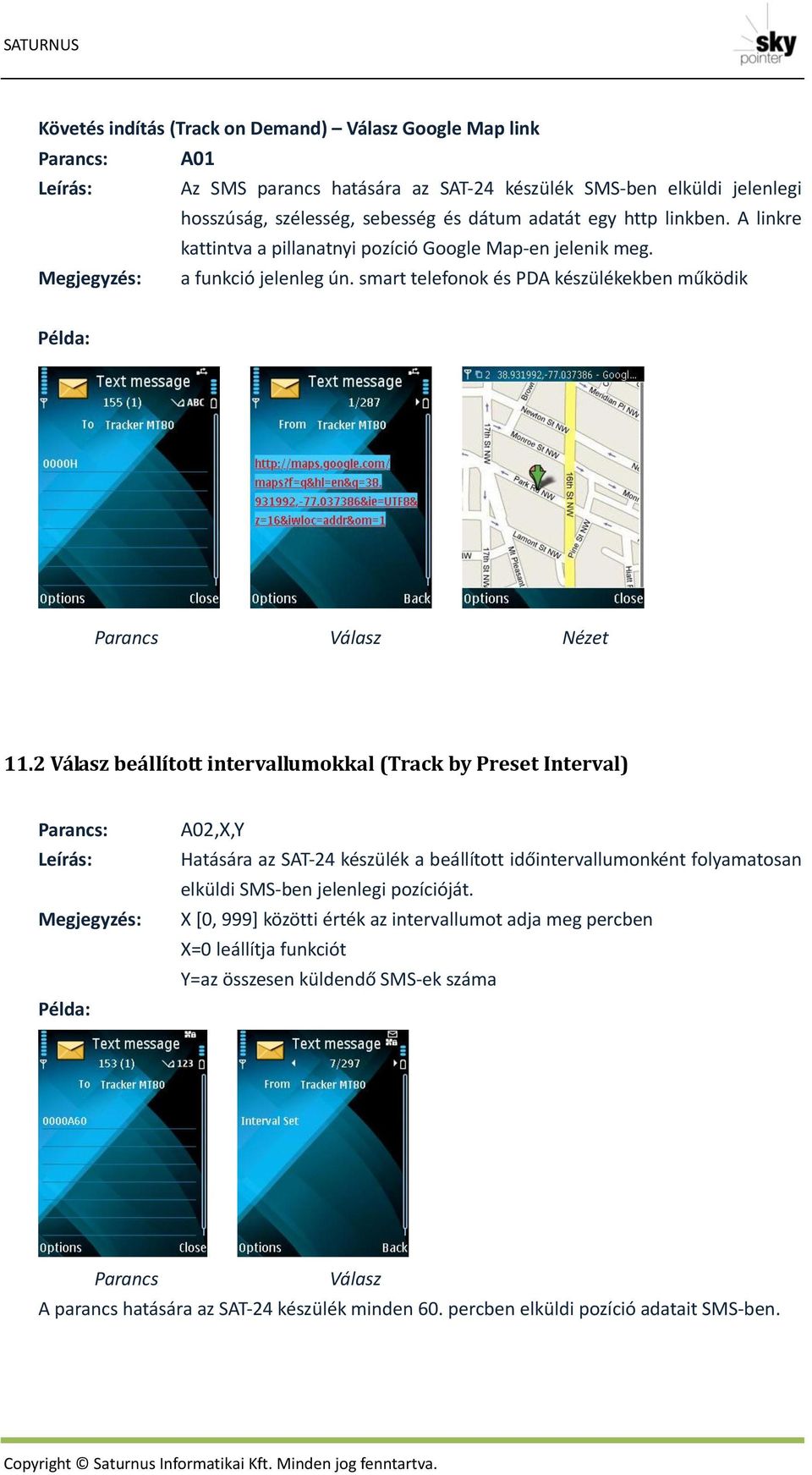

7 Követés indítás (Track on Demand) Google Map link : A01 Leírás: Az SMS parancs hatására az SAT-24 készülék SMS-ben elküldi jelenlegi hosszúság, szélesség, sebesség és dátum adatát egy http linkben. A linkre kattintva a pillanatnyi pozíció Google Map-en jelenik meg. Megjegyzés: a funkció jelenleg ún. smart telefonok és PDA készülékekben működik Nézet 11.2 beállított intervallumokkal (Track by Preset Interval) : Leírás: Megjegyzés: A02,X,Y Hatására az SAT-24 készülék a beállított időintervallumonként folyamatosan elküldi SMS-ben jelenlegi pozícióját. X [0, 999] közötti érték az intervallumot adja meg percben X=0 leállítja funkciót Y=az összesen küldendő SMS-ek száma A parancs hatására az SAT-24 készülék minden 60. percben elküldi pozíció adatait SMS-ben.

8 11.4 Google Earth és Google Map Töltse le a Google Earth alkalmazást a címről. Indítsa el a Google Earth alkalmazást (További információ a Google Earth alkalmazásról a vagy a menjen Internet böngészővel a internet címre. Adja meg az SAT-24 készüléktől SMS-ben kapott hosszúság, szélesség adatokat és nyomja meg a keresés gombot. A Google Earth vagy a Google Maps térképen fogja megjeleníteni a megadott pozíciót. Kapott adatok: Latitude = N Longitude = E Gépelje be, ahogy a kép a képen látható. (Figyelem: a latitude és longitude adatokat N E formában kell begépelni) Ezt követően nyíl mutatja az SAT-24 készülék pozícióját a térképen: A kapott pozíció adatok megjeleníthetők más térkép szoftverrel, PDA-val vagy autó navigaciós eszközzel is.

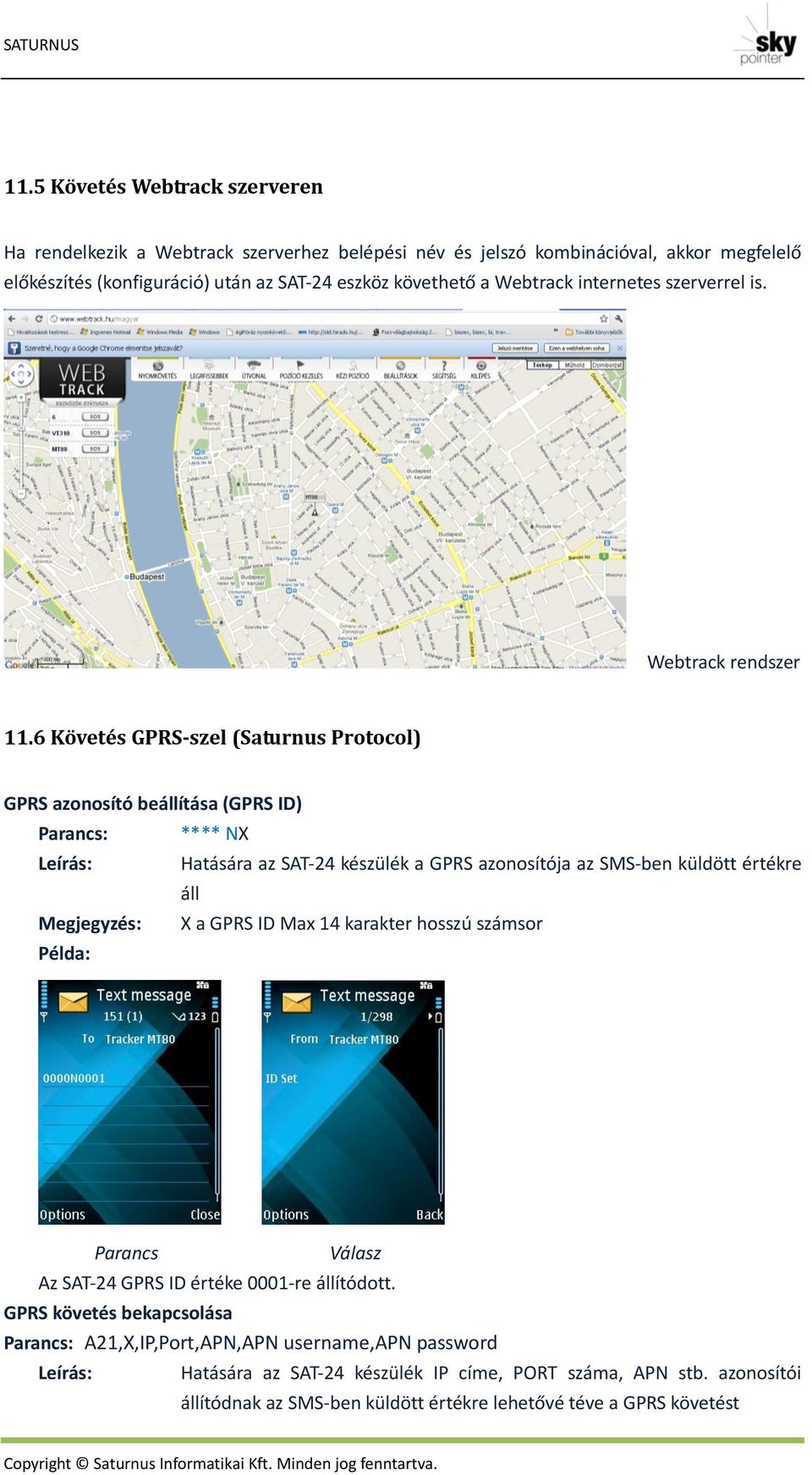

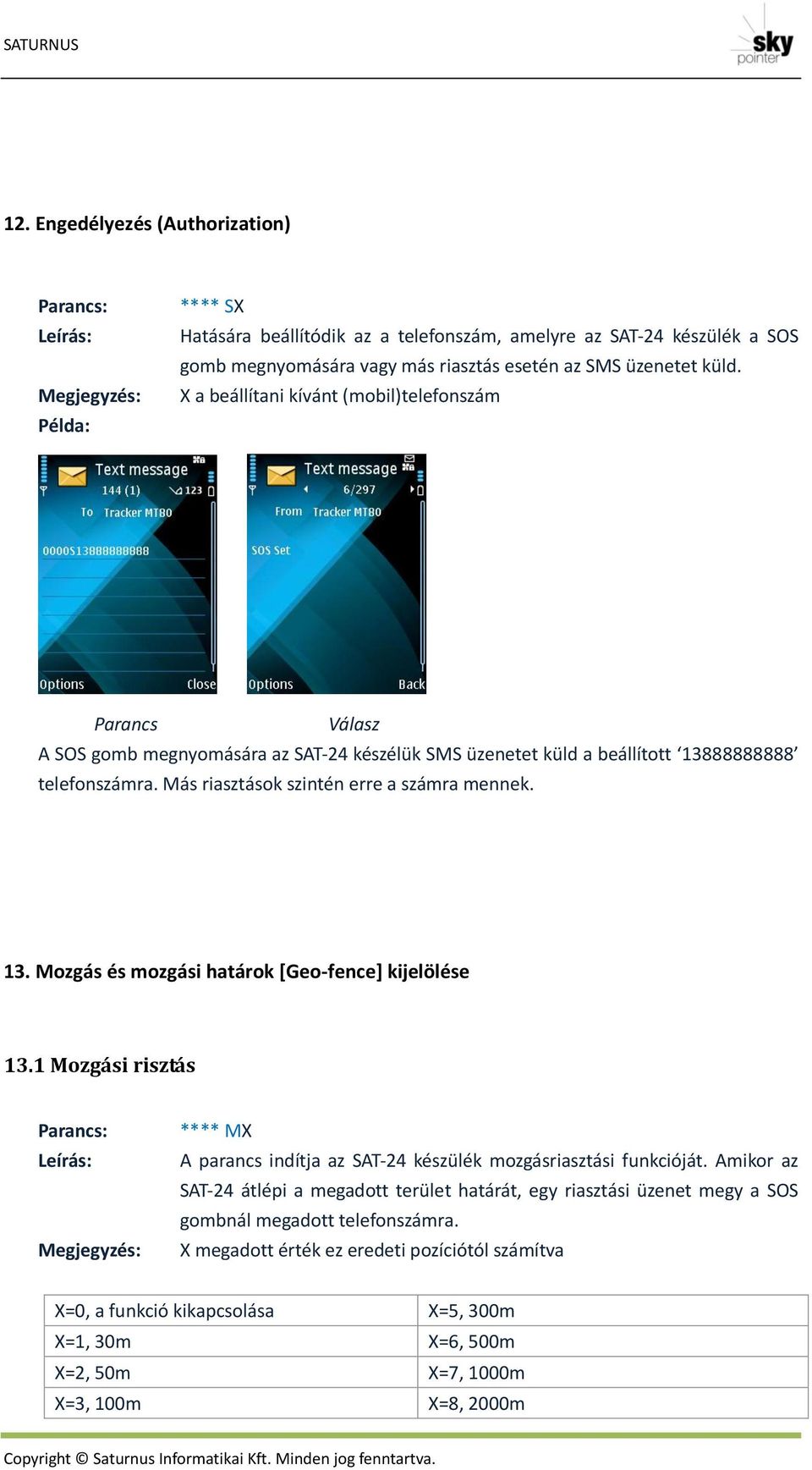

9 11.5 Követés Webtrack szerveren Ha rendelkezik a Webtrack szerverhez belépési név és jelszó kombinációval, akkor megfelelő előkészítés (konfiguráció) után az SAT-24 eszköz követhető a Webtrack internetes szerverrel is. Webtrack rendszer 11.6 Követés GPRS-szel (Saturnus Protocol) GPRS azonosító beállítása (GPRS ID) : **** NX Leírás: Hatására az SAT-24 készülék a GPRS azonosítója az SMS-ben küldött értékre áll Megjegyzés: X a GPRS ID Max 14 karakter hosszú számsor Az SAT-24 GPRS ID értéke 0001-re állítódott. GPRS követés bekapcsolása : A21,X,IP,Port,APN,APN username,apn password Leírás: Hatására az SAT-24 készülék IP címe, PORT száma, APN stb. azonosítói állítódnak az SMS-ben küldött értékre lehetővé téve a GPRS követést

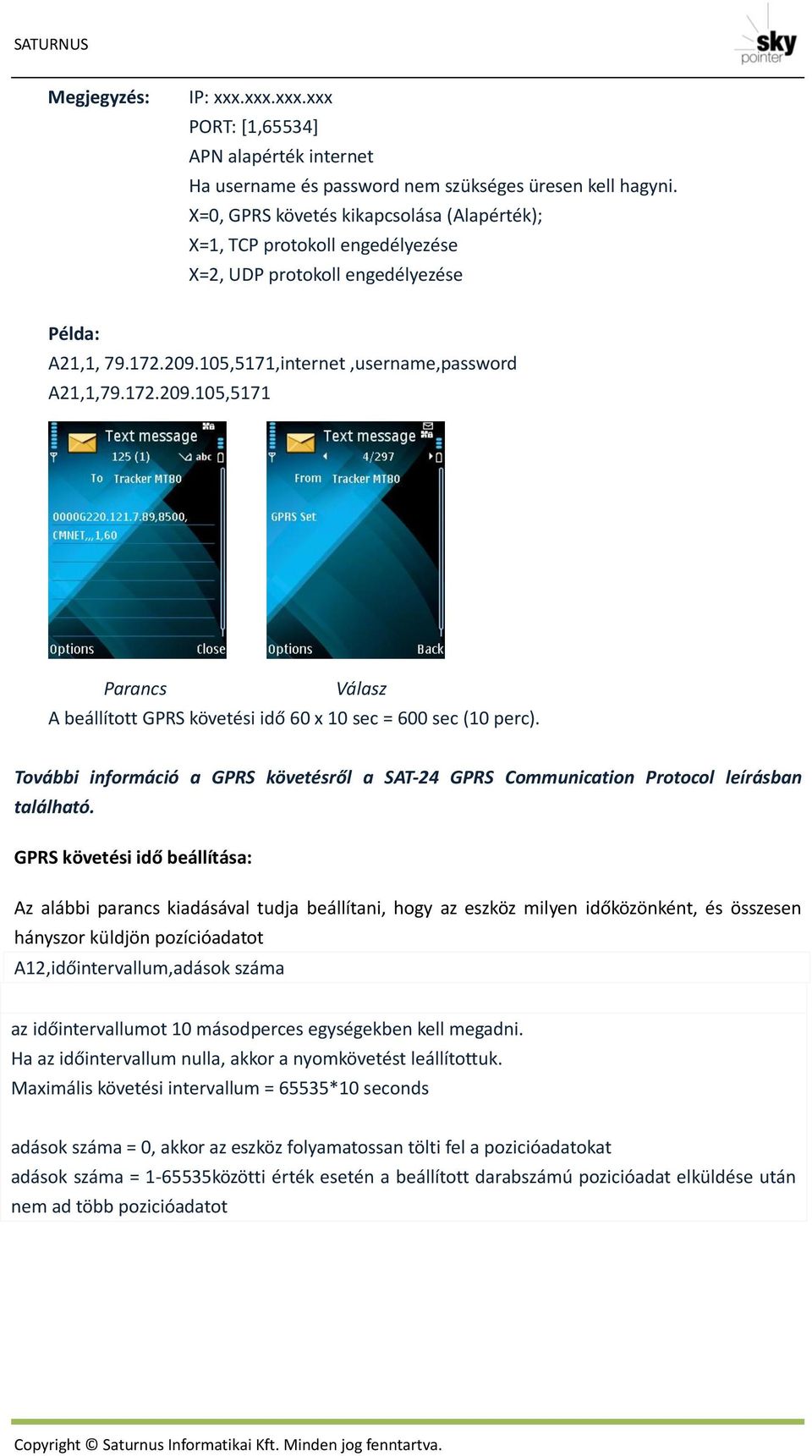

10 Megjegyzés: IP: xxx.xxx.xxx.xxx PORT: [1,65534] APN alapérték internet Ha username és password nem szükséges üresen kell hagyni. X=0, GPRS követés kikapcsolása (Alapérték); X=1, TCP protokoll engedélyezése X=2, UDP protokoll engedélyezése A21,1, ,5171,internet,username,password A21,1, ,5171 A beállított GPRS követési idő 60 x 10 sec = 600 sec (10 perc). További információ a GPRS követésről a SAT-24 GPRS Communication Protocol leírásban található. GPRS követési idő beállítása: Az alábbi parancs kiadásával tudja beállítani, hogy az eszköz milyen időközönként, és összesen hányszor küldjön pozícióadatot A12,időintervallum,adások száma az időintervallumot 10 másodperces egységekben kell megadni. Ha az időintervallum nulla, akkor a nyomkövetést leállítottuk. Maximális követési intervallum = 65535*10 seconds adások száma = 0, akkor az eszköz folyamatossan tölti fel a pozicióadatokat adások száma = közötti érték esetén a beállított darabszámú pozicióadat elküldése után nem ad több pozicióadatot

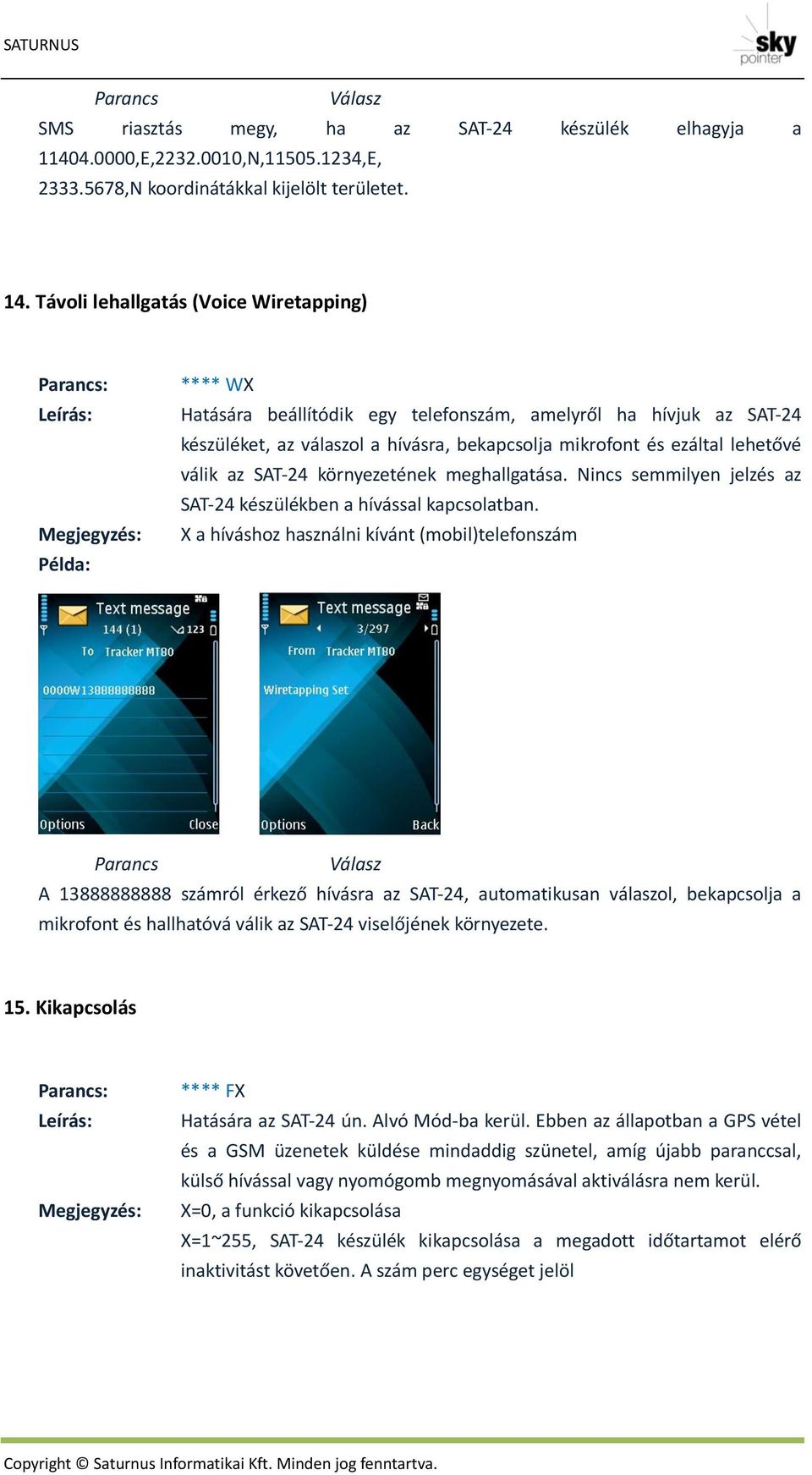

11 12. Engedélyezés (Authorization) : Leírás: Megjegyzés: **** SX Hatására beállítódik az a telefonszám, amelyre az SAT-24 készülék a SOS gomb megnyomására vagy más riasztás esetén az SMS üzenetet küld. X a beállítani kívánt (mobil)telefonszám A SOS gomb megnyomására az SAT-24 készélük SMS üzenetet küld a beállított telefonszámra. Más riasztások szintén erre a számra mennek. 13. Mozgás és mozgási határok *Geo-fence+ kijelölése 13.1 Mozgási risztás : Leírás: Megjegyzés: **** MX A parancs indítja az SAT-24 készülék mozgásriasztási funkcióját. Amikor az SAT-24 átlépi a megadott terület határát, egy riasztási üzenet megy a SOS gombnál megadott telefonszámra. X megadott érték ez eredeti pozíciótól számítva X=0, a funkció kikapcsolása X=1, 30m X=2, 50m X=3, 100m X=5, 300m X=6, 500m X=7, 1000m X=8, 2000m

12 X=4, 200m SMS riasztás megy, ha az SAT-24 készülék 500 méterre eltávolodik az eredeti helyétől Határátlépési riasztás (Geo-fence Alarm) : ****EX vagy ****LX Leírás: A parancs indítja az SAT-24 készülék határátlépés figyelés funkcióját. Amikor az SAT-24 be vagy kilép a megadott területre vagy területről riasztási üzenet megy a SOS gombnál megadott telefonszámra. Megjegyzés: X megadott érték ez eredeti pozíciótól számítva 1. ****EX riaszt ha az SAT-24 belép beállított négyzet területére vagy 2. ****LX riaszt ha az SAT-24 kilép elhagyja abeállított négyzet területét 3. Csak egy riasztás állítható egy időpontban 4. X a terület koordinátája Bal-alsó X, Bal-alsó Y, Jobb-felső X, Jobb-felső Y. Például: ,E, ,N, ,E, ,N 5. Bal-alsó X kisebb kell legyen mint Jobb-felső X; 6. Minden hosszúság és szélesség értéket a következő ASCII formában kell megadni: Hosszúság: DDMM.MMMM,E/W. 4 decimális érték. 0 kitöltés szükséges, ha nincs érték megadva. Szélesség: DDMM.MMMM,N/S. 4 decimális érték. 0 kitöltés szükséges, ha nincs érték megadva. 7. ****M0 kikapcsolja a Határátlépési riasztás (Geo-fence) funkciót 8. Csak egy azaz vagy Mozgási vagy Határátlépési riasztás állítható be.

13 SMS riasztás megy, ha az SAT-24 készülék elhagyja a ,E, ,N, ,E, ,N koordinátákkal kijelölt területet. 14. Távoli lehallgatás (Voice Wiretapping) : Leírás: Megjegyzés: **** WX Hatására beállítódik egy telefonszám, amelyről ha hívjuk az SAT-24 készüléket, az válaszol a hívásra, bekapcsolja mikrofont és ezáltal lehetővé válik az SAT-24 környezetének meghallgatása. Nincs semmilyen jelzés az SAT-24 készülékben a hívással kapcsolatban. X a híváshoz használni kívánt (mobil)telefonszám A számról érkező hívásra az SAT-24, automatikusan válaszol, bekapcsolja a mikrofont és hallhatóvá válik az SAT-24 viselőjének környezete. 15. Kikapcsolás : Leírás: Megjegyzés: **** FX Hatására az SAT-24 ún. Alvó Mód-ba kerül. Ebben az állapotban a GPS vétel és a GSM üzenetek küldése mindaddig szünetel, amíg újabb paranccsal, külső hívással vagy nyomógomb megnyomásával aktiválásra nem kerül. X=0, a funkció kikapcsolása X=1~255, SAT-24 készülék kikapcsolása a megadott időtartamot elérő inaktivitást követően. A szám perc egységet jelöl

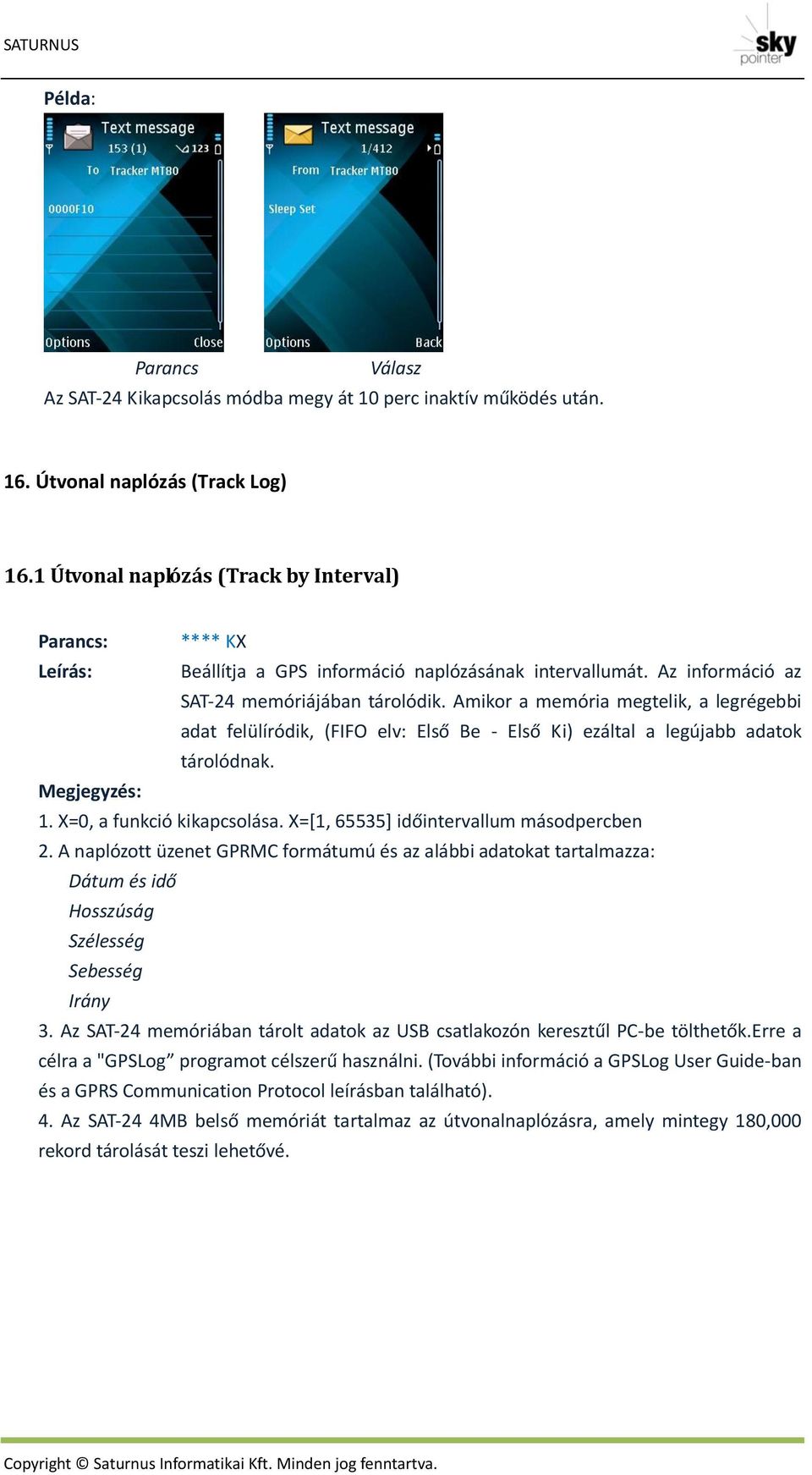

14 Az SAT-24 Kikapcsolás módba megy át 10 perc inaktív működés után. 16. Útvonal naplózás (Track Log) 16.1 Útvonal naplózás (Track by Interval) : **** KX Leírás: Beállítja a GPS információ naplózásának intervallumát. Az információ az SAT-24 memóriájában tárolódik. Amikor a memória megtelik, a legrégebbi adat felülíródik, (FIFO elv: Első Be - Első Ki) ezáltal a legújabb adatok tárolódnak. Megjegyzés: 1. X=0, a funkció kikapcsolása. X=[1, 65535] időintervallum másodpercben 2. A naplózott üzenet GPRMC formátumú és az alábbi adatokat tartalmazza: Dátum és idő Hosszúság Szélesség Sebesség Irány 3. Az SAT-24 memóriában tárolt adatok az USB csatlakozón keresztűl PC-be tölthetők.erre a célra a "GPSLog programot célszerű használni. (További információ a GPSLog User Guide-ban és a GPRS Communication Protocol leírásban található). 4. Az SAT-24 4MB belső memóriát tartalmaz az útvonalnaplózásra, amely mintegy 180,000 rekord tárolását teszi lehetővé.

15 : A parancs hatására az SAT-24 készülék minden 10 másodperben tárolja el az aktuális pozíció adatot Automatikus naplózás GPRS kapcsolat hiányában GPRS kapcsolat hiányában az SAT-24 képes a beállításoknak megfelelően (FIFO elven) eltárolni az összes útvonal adatot, riasztásokat, nyomógomb aktiválásokat majd a GPRS kapcsolat felépülésekor azokat vagy egy szerverre vagy beállított telefonszámra elküldeni. 17. Alaphelyzetbe állítás (Initialization) : Leírás: Megjegyzés: default az SAT-24 paramétereinek gyári alapértékekre állítására. Hatására az SAT-24 beállítások az eredeti gyári alapértékekre kerülnek.

16 18. Paraméterek szerkesztése Az SAT-24 készülék SMS üzenetek helyett számítógép segítségével is konfigurálható, a Parameter Editor segítségével. További információ az SAT-24 Parameter Editor leírásában található. SAT-24 Parameter Editor 19. Szerzői jog és lemondás (Copyright and Disclaimer) Saturnus Electronics Co., Ltd. Minden jog fenntartva. Az itt tartalmazott információk, bármikor, előzetes értesítés nélkül megváltoztathatók. Sem ezen kézikönyv sem részei, a Saturnus írásos jóváhagyása nélkül semmilyen célból nem reprodukálhatók, semmilyen formában nem továbbíthatók, sem elektronikusan sem mechanikusan, beleértve a másolást és rögzítést. Saturnus semmilyen esemény kapcsán nem felelős közvetlen, közvetett, véletlenszerű, vagy következményes károkért (ideértve de nem korlátozva a gazdasági veszteségeket, mint például a profit vesztés, profitok használatából eredő veszteség, üzleti veszteség vagy az üzlet megszakadása, bevételi veszteség, jó hírnév csorbulás miatti veszteség vagy számított megtakarítások elmaradásából eredő veszteség) származzon az akár az eszköz akár a dokumentációt használatból vagy nem használatából még akkor sem ha az ilyen veszteségek lehetősége előzetesen felmerült.
