Bevezetés az installációs relétechnikába

Átírás

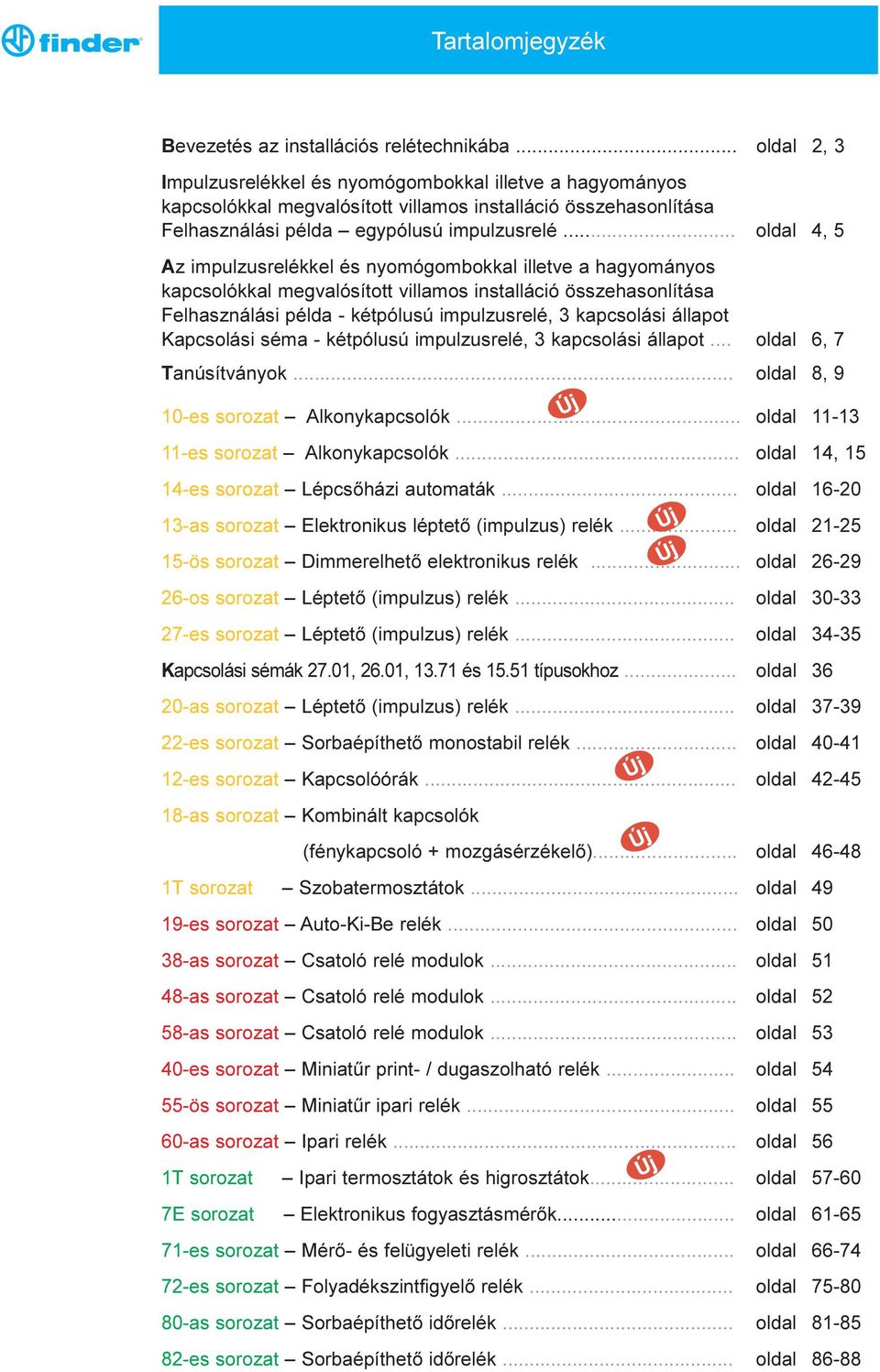

1 artalomjegyzék Bevezetés az installációs relétechnikába... oldal 2, 3 mpulzusrelékkel és nyomógombokkal illetve a hagyományos kapcsolókkal megvalósított villamos installáció összehasonlítása Felhasználási példa egypólusú impulzusrelé... oldal 4, 5 Az impulzusrelékkel és nyomógombokkal illetve a hagyományos kapcsolókkal megvalósított villamos installáció összehasonlítása Felhasználási példa - kétpólusú impulzusrelé, 3 kapcsolási állapot Kapcsolási séma - kétpólusú impulzusrelé, 3 kapcsolási állapot... oldal 6, 7 anúsítványok... oldal 8, 9 10-es sorozat Alkonykapcsolók... oldal es sorozat Alkonykapcsolók... oldal 14, es sorozat épcsõházi automaták... oldal as sorozat Elektronikus léptetõ (impulzus) relék... oldal ös sorozat Dimmerelhetõ elektronikus relék... oldal os sorozat éptetõ (impulzus) relék... oldal es sorozat éptetõ (impulzus) relék... oldal Kapcsolási sémák 27.01, 26.01, és típusokhoz... oldal as sorozat éptetõ (impulzus) relék... oldal es sorozat Sorbaépíthetõ monostabil relék... oldal es sorozat Kapcsolóórák... oldal as sorozat Kombinált kapcsolók (fénykapcsoló + mozgásérzékelõ)... oldal sorozat Szobatermosztátok... oldal es sorozat Auto-Ki-Be relék... oldal as sorozat Csatoló relé modulok... oldal as sorozat Csatoló relé modulok... oldal as sorozat Csatoló relé modulok... oldal es sorozat Miniatûr print- / dugaszolható relék... oldal ös sorozat Miniatûr ipari relék... oldal as sorozat pari relék... oldal 56 1 sorozat pari termosztátok és higrosztátok... oldal E sorozat Elektronikus fogyasztásmérõk... oldal es sorozat Mérõ- és felügyeleti relék... oldal es sorozat Folyadékszintfigyelõ relék... oldal as sorozat Sorbaépíthetõ idõrelék... oldal es sorozat Sorbaépíthetõ idõrelék... oldal 86-88

2 Bevezetés az installációs relétechnikába Költségek és rugalmasság Valamely több kapcsolóval megvalósított villamos installáció, néha jelentõs távolságokat áthidalva mindig is jelentõs költséggel járt, figyelembe véve, hogy egy váltókapcsolásnál három, egy keresztkapcsolásnál pedig már négy vezeték bekötése szükséges. Ezek bekötését a leágazási dobozokban helyesen kell elvégezni. tt mutatkozik az impulzusrelék elõnyös alkalmazási lehetõsége: 1. A villanyszerelési munka kisebb volumenû 2. A vezetékek bekötési módja egyszerûsödik 3. Kevesebb vezetõér bekötése szükséges 4. Az installáció költsége jelentõsen csökken 5. Késõbbi kapcsolási módosítások könnyen elvégezhetõk Munkavégzés mennyisége A villanyszerelési munka az impulzusrelék és nyomógombok felhasználásával - ahogy azt hotelekbõl, irodaházakból ismerhetjük - egyszerûsödik, összehasonlítva a megszokott kapcsolókkal. Egy ilyen installációnál a vezérlõkörök és a világítási áramkörök egymástól galvanikusan elválasztottak. A vezérlés, mûködtetés egyszerûen két érrel valósítható meg. A vezérlõköri vezetékek keresztmetszetét elég 0,5 mm 2 -re megválasztani, mert azok igénybevételét csak az impulzusrelé tekercsének áramfelvétele (20 ma-tõl max. 600 ma-ig) jelenti. ermészetesen a terhelés oldali vezeték keresztmetszeteket a világítási áramkörök teljesítményigényének megfelelõen kell méretezni. Biztonság Olyan esetekben, amikor egyedi vezérlési igények kiszolgálása a feladat, pl. törpefeszültségû mûködtetés, fennáll annak a lehetõsége, hogy a hálózattól független feszültséget használjunk (pl. váltakozó- vagy egyenfeszültség, SEV, PEV). A többi megvalósítási mód nem nyújtja az alábbi lehetõségeket: 1. Biztonság a vezérlõkörök és a fõáramkörök elválasztásával 2. éves bekötések valószínûsége csökken. Sokoldalúság A már említett mûszaki elõnyök figyelembevételével az installációs készülékek beépíthetõk süllyesztett csatlakozódobozokba vagy más kivitelben alkalmasak 35 mm-es D-szerelõsínre rögzítéshez. 2

3 éptetõ (impulzus) relékkel megvalósított villamos installáció Szabványossági megfelelõség A világítási áramkörök kialakítása impulzusrelékkel több európai országban lett általános gyakorlat, és ezeket a készülékeket a többi országban (pl. émetország) is egyre inkább megkedvelik. A villamos installáció területén a felhasználható készülékek és anyagok vonatkozásában különbözõ elõírások léteznek. (EC illetve E szabványok) A Finder impulzusreléi megfelelnek az érvényes EC és E szabványelõírásoknak és természetesen jogosultak a CE jelölés használatára. (ásd 8-9. oldal) A Finder mind elektromechanikus, mind pedig elektronikus impulzusreléket tud ajánlani, amelyek a vezérléstechnika szigorú EMC- és biztonsági követelményeit teljesítik. Biztosítják továbbá a vezérlõkörök és a fõáramköri kapcsolóérintkezõk közötti megfelelõ elszigetelést. E SZABVÁYEÕÍRÁSOK E : Elektromechanikus relék építõelemei (elektromechanikus kapcsolórelék nem meghatározott késleltetéssel) E : Kapcsolók háztartási és hasonló jellegû alkalmazásokra rögzített villamos installációs célra Kapcsolási zaj A mai készülékek viszonylag halkan üzemelnek és szokványos környezeti zajban alig hallhatók. Ezen túlmenõen olyan elektronikus impulzusreléket is kínálunk (13- as sorozat), amelyek mûködése minimális zajkibocsátással jár. 3

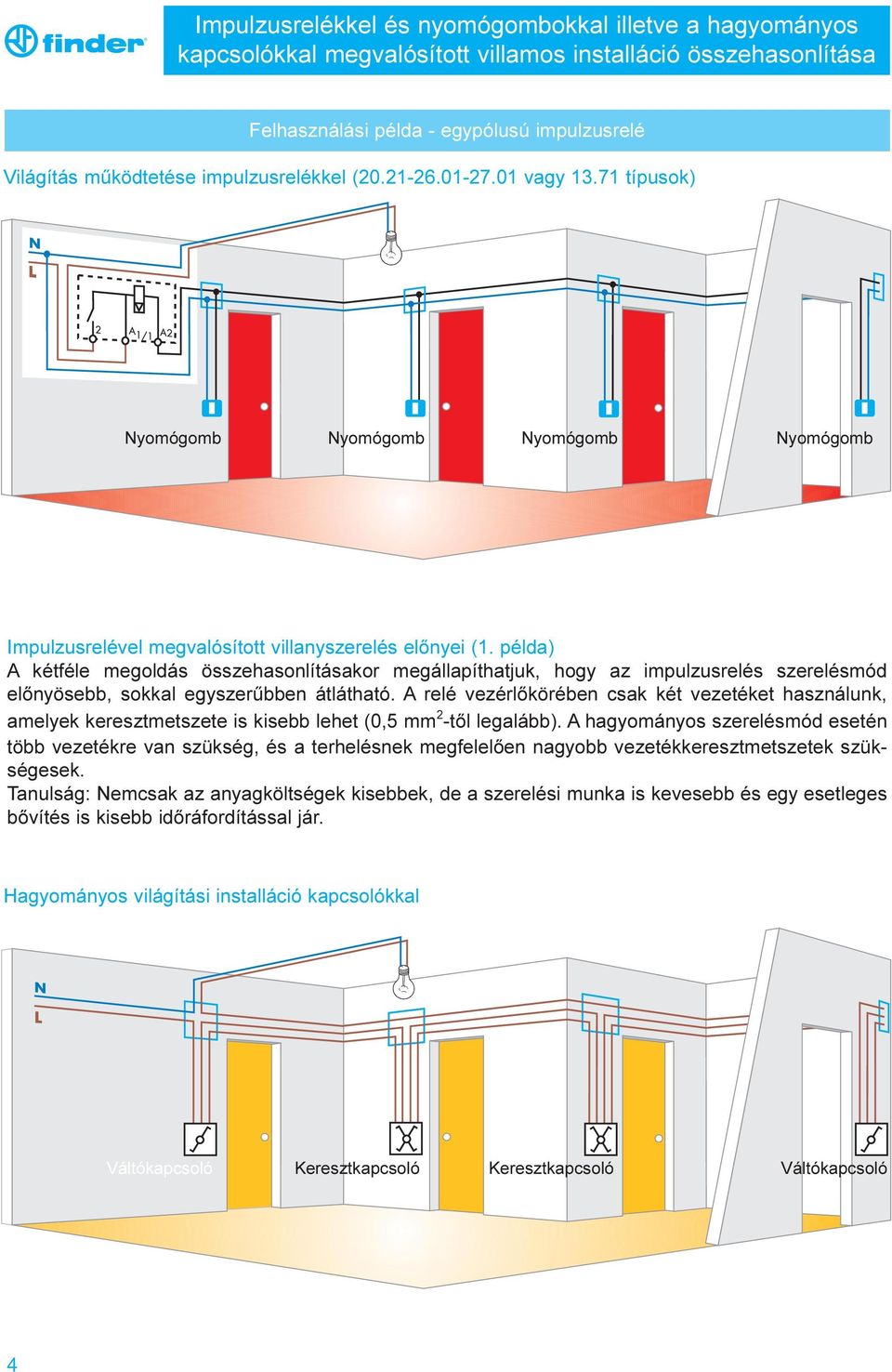

4 mpulzusrelékkel és nyomógombokkal illetve a hagyományos kapcsolókkal megvalósított villamos installáció összehasonlítása Felhasználási példa - egypólusú impulzusrelé Világítás mûködtetése impulzusrelékkel ( vagy típusok) yomógomb yomógomb yomógomb yomógomb mpulzusrelével megvalósított villanyszerelés elõnyei (1. példa) A kétféle megoldás összehasonlításakor megállapíthatjuk, hogy az impulzusrelés szerelésmód elõnyösebb, sokkal egyszerûbben átlátható. A relé vezérlõkörében csak két vezetéket használunk, amelyek keresztmetszete is kisebb lehet (0,5 mm 2 -tõl legalább). A hagyományos szerelésmód esetén több vezetékre van szükség, és a terhelésnek megfelelõen nagyobb vezetékkeresztmetszetek szükségesek. anulság: emcsak az anyagköltségek kisebbek, de a szerelési munka is kevesebb és egy esetleges bõvítés is kisebb idõráfordítással jár. Hagyományos világítási installáció kapcsolókkal Váltókapcsoló Keresztkapcsoló Keresztkapcsoló Váltókapcsoló 4

5 mpulzusrelékkel és nyomógombokkal illetve a hagyományos kapcsolókkal megvalósított villamos installáció összehasonlítása Világítás mûködtetése egypólusú impulzusrelével Kapcsolási séma ámpatest (erhelés) yomógomb Példa típusú impulzusrelé világítási installációra Hagyományos világítási installáció kapcsolókkal ámpatest Váltókapcsoló Keresztkapcsoló Váltókapcsoló 5

6 mpulzusrelékkel és nyomógombokkal illetve a hagyományos kapcsolókkal megvalósított villamos installáció összehasonlítása Felhasználási példa - kétpólusú impulzusrelé 3 kapcsolási állapottal Világítás mûködtetése impulzusrelékkel ( vagy típusok) yomógomb yomógomb yomógomb yomógomb Két keresztkapcsolás alternatívája (2. példa) Bonyolultabb kapcsolási feladatok megoldásánál a vezetékezés összehasonlítását követõen egybõl megállapítható, hogy az impulzusrelés szerelésmód lényegesen egyszerûbb. Ennél a feladatnál több, mint 40%-os megtakarítás érhetõ el a hagyományos villanyszereléssel összehasonlítva. Hagyományos világítási installáció Váltókapcsoló Keresztkapcsoló Keresztkapcsoló Váltókapcsoló A két bemutatott példán túl további világításvezérlési feladatok elõnyös megvalósítása lehetséges 6

7 mpulzusrelékkel és nyomógombokkal illetve a hagyományos kapcsolókkal megvalósított villamos installáció összehasonlítása Kapcsolási séma Világítás mûködtetése kétpólusú impulzusrelével 3 kapcsolási állapottal yomógomb ámpatest (erhelés) Példa típusú impulzusrelé világítási installációra Hagyományos világítási installáció ámpatest ámpatest Váltókapcsoló Keresztkapcsoló Váltókapcsoló 7

8 emzetközi tanúsítványok* CE Megfelelõségi nyilatkozat CE EU Szimbólum Kibocsátási hely Rövidítés Ország Asociación de ormalización y Certificación, A.C. ACE Mexikó ÜV UV émetország Canadian Standards Association CSA Kanada U nternational Demko D Dánia SGS Fimko F Finnország Germanischer loyd s G émetország Gost Gost Oroszország stituto taliano del Marchio di Qualità MQ Olaszország * ípustól függõen 8

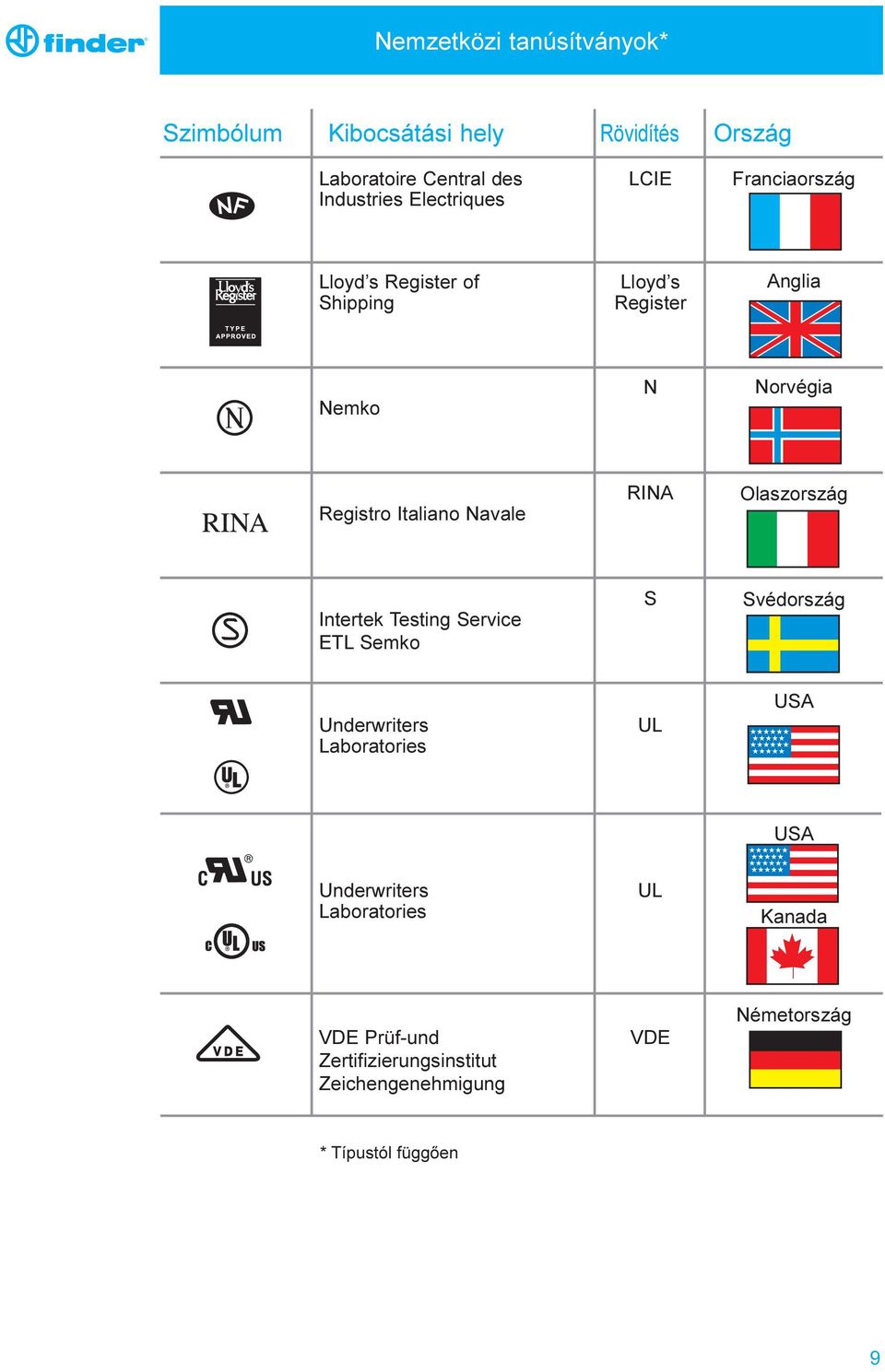

9 emzetközi tanúsítványok* Szimbólum Kibocsátási hely Rövidítés Ország aboratoire Central des ndustries Electriques CE Franciaország loyd s Register of Shipping loyd s Register Anglia emko orvégia Registro taliano avale RA Olaszország ntertek esting Service E Semko S Svédország Underwriters aboratories U USA USA Underwriters aboratories U Kanada VDE Prüf-und Zertifizierungsinstitut Zeichengenehmigung VDE émetország * ípustól függõen 9

10

11 10-es sorozat - Alkonykapcsolók Két pólust kapcsoló alkonykapcsoló bekötési vázlata ípus záróérintkezõ, 16 A 230 V AC (AC1) - áp- /kapcsolási feszültség: 120 V AC vagy 230 V AC - Külsõtéri felszerelésre - Megvilágítási érték beállítása: (1...80) lx - Megszólalási-/elejtési idõ: 15 s/30 s ámpatestek Piros ED * Megvilágítás beállítása * Az érintkezõk és az átkötések a készüléken belül találhatók, csak a bemutatás céljából szerepelnek az ábrákon kívül. Egypólusú alkonykapcsoló bekötési vázlata ípus záróérintkezõ, 16 A 230 V AC (AC1) - áp- /kapcsolási feszültség: 120 V AC vagy 230 V AC - Külsõtéri felszerelésre - Megvilágítási érték beállítása: (1...80) lx - Megszólalási-/elejtési idõ: 15 s/30 s * ámpatestek Piros ED Megvilágítás beállítása * Az érintkezõk és az átkötések a készüléken belül találhatók, csak a bemutatás céljából szerepelnek az ábrákon kívül. 11

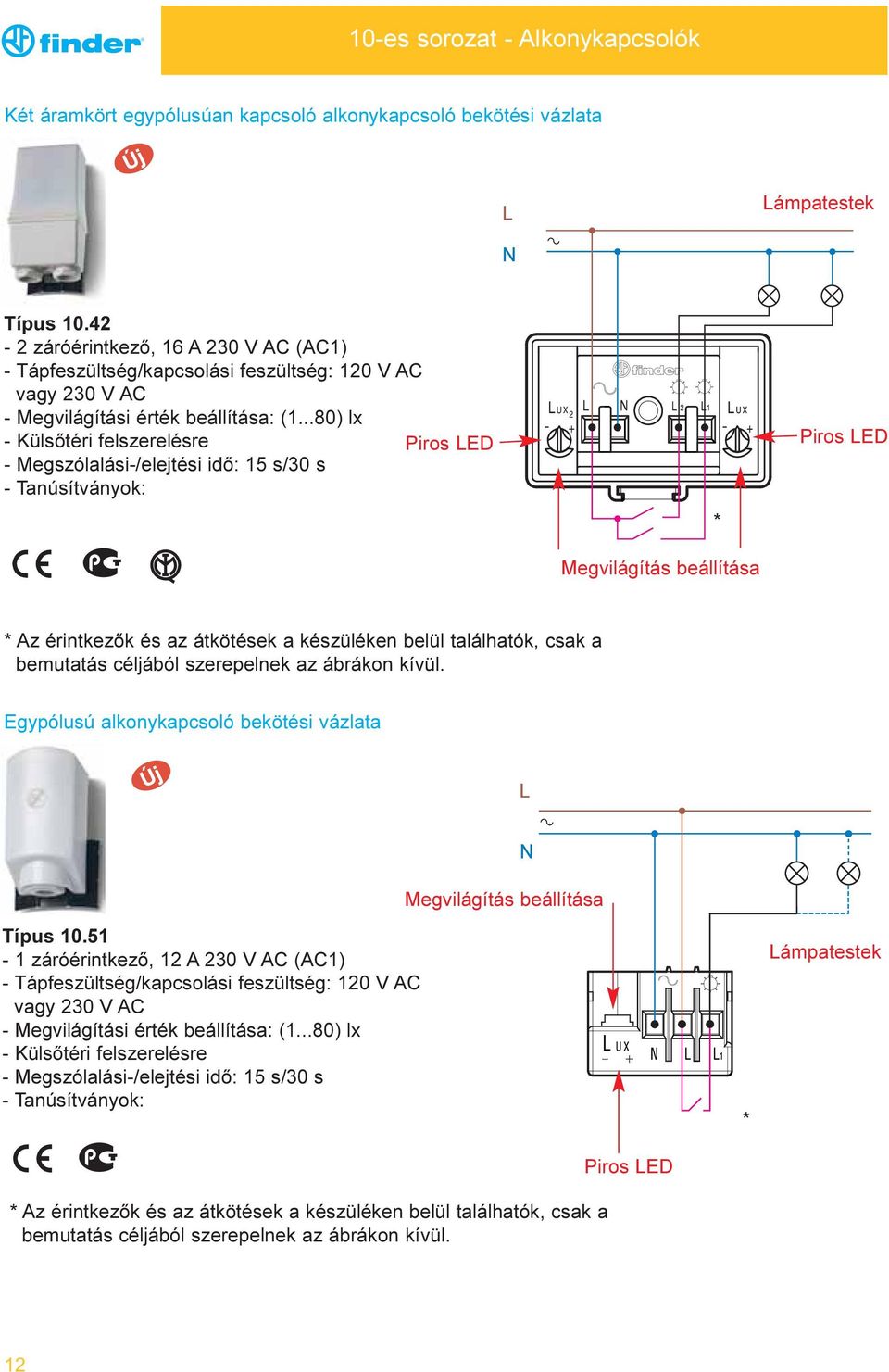

12 10-es sorozat - Alkonykapcsolók Két áramkört egypólusúan kapcsoló alkonykapcsoló bekötési vázlata ámpatestek ípus záróérintkezõ, 16 A 230 V AC (AC1) - ápfeszültség/kapcsolási feszültség: 120 V AC vagy 230 V AC - Megvilágítási érték beállítása: (1...80) lx - Külsõtéri felszerelésre Piros ED - Megszólalási-/elejtési idõ: 15 s/30 s Megvilágítás beállítása * Piros ED * Az érintkezõk és az átkötések a készüléken belül találhatók, csak a bemutatás céljából szerepelnek az ábrákon kívül. Egypólusú alkonykapcsoló bekötési vázlata ípus záróérintkezõ, 12 A 230 V AC (AC1) - ápfeszültség/kapcsolási feszültség: 120 V AC vagy 230 V AC - Megvilágítási érték beállítása: (1...80) lx - Külsõtéri felszerelésre - Megszólalási-/elejtési idõ: 15 s/30 s Megvilágítás beállítása * Az érintkezõk és az átkötések a készüléken belül találhatók, csak a bemutatás céljából szerepelnek az ábrákon kívül. Piros ED * ámpatestek 12

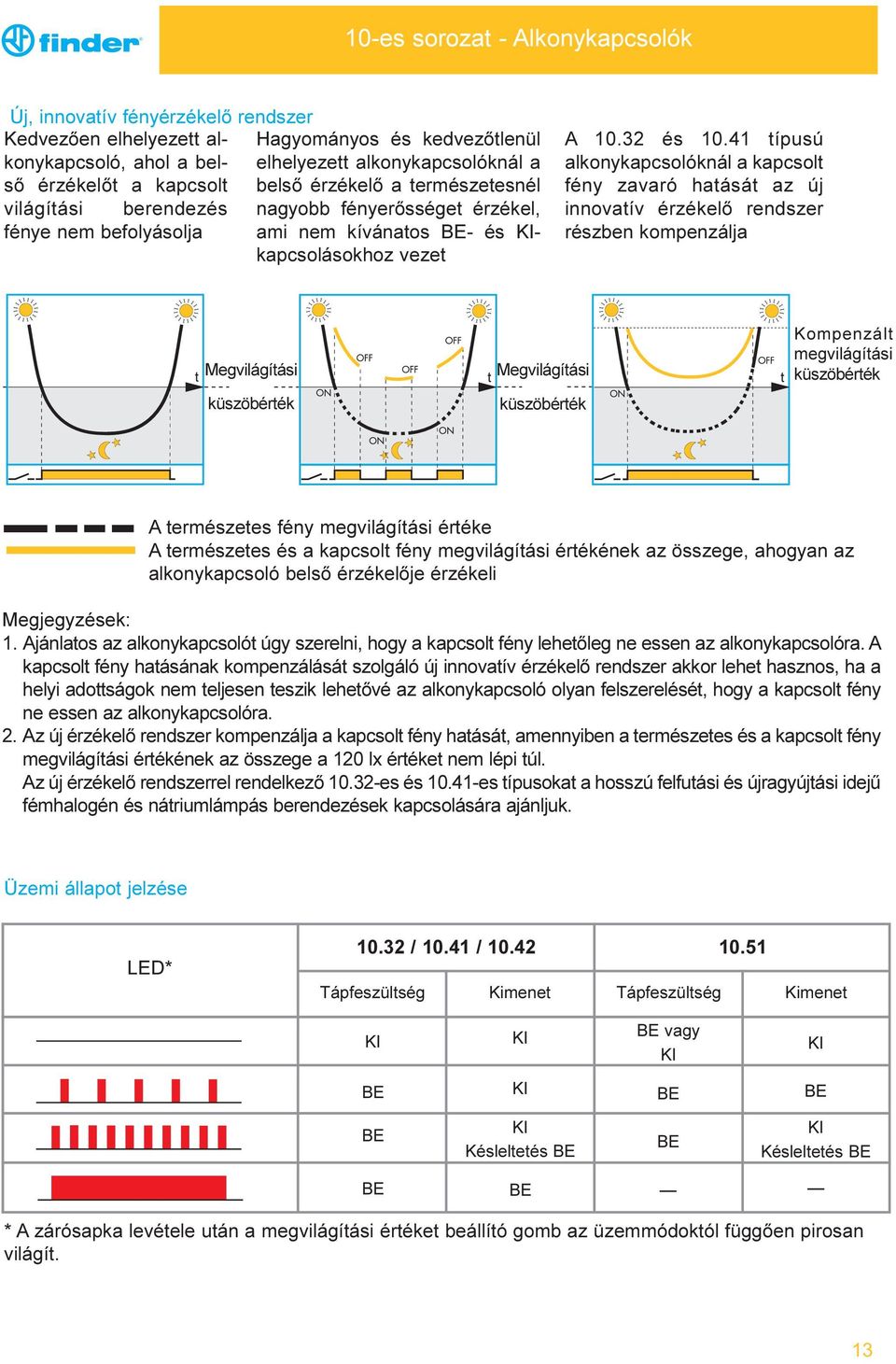

13 10-es sorozat - Alkonykapcsolók Új, innovatív fényérzékelõ rendszer Kedvezõen elhelyezett alkonykapcsoló, ahol a belsõ érzékelõt a kapcsolt Hagyományos és kedvezõtlenül elhelyezett alkonykapcsolóknál a belsõ érzékelõ a természetesnél világítási berendezés nagyobb fényerõsséget érzékel, fénye nem befolyásolja ami nem kívánatos BE- és Kkapcsolásokhoz vezet A és típusú alkonykapcsolóknál a kapcsolt fény zavaró hatását az új innovatív érzékelõ rendszer részben kompenzálja t Megvilágítási t Megvilágítási t Kompenzált megvilágítási küszöbérték küszöbérték küszöbérték A természetes fény megvilágítási értéke A természetes és a kapcsolt fény megvilágítási értékének az összege, ahogyan az alkonykapcsoló belsõ érzékelõje érzékeli Megjegyzések: 1. Ajánlatos az alkonykapcsolót úgy szerelni, hogy a kapcsolt fény lehetõleg ne essen az alkonykapcsolóra. A kapcsolt fény hatásának kompenzálását szolgáló új innovatív érzékelõ rendszer akkor lehet hasznos, ha a helyi adottságok nem teljesen teszik lehetõvé az alkonykapcsoló olyan felszerelését, hogy a kapcsolt fény ne essen az alkonykapcsolóra. 2. Az új érzékelõ rendszer kompenzálja a kapcsolt fény hatását, amennyiben a természetes és a kapcsolt fény megvilágítási értékének az összege a 120 lx értéket nem lépi túl. Az új érzékelõ rendszerrel rendelkezõ es és es típusokat a hosszú felfutási és újragyújtási idejû fémhalogén és nátriumlámpás berendezések kapcsolására ajánljuk. Üzemi állapot jelzése ED* / / ápfeszültség Kimenet ápfeszültség Kimenet K K BE vagy K K BE K BE BE BE K Késleltetés BE BE K Késleltetés BE BE BE * A zárósapka levétele után a megvilágítási értéket beállító gomb az üzemmódoktól függõen pirosan világít. 13

14 11-es sorozat - Alkonykapcsolók Alkonykapcsoló bekötési vázlata galvanikusan leválasztott hálózati feszültséggel Megvilágítási tartomány kiválasztása : (1.30) lx vagy H: ( ) lx vagy ípus : állandóan BE állás - 1 váltóérintkezõ, 16 A 230 V AC (AC1) - ápfeszültség: 230 V AC - Megszólalási-/ejtési idõ: 15 s/25 s - 35 mm-es D-szerelõsínre rögzítéshez Piros ED Megvilágítás beállítása ámpatestek A fényérzékelõ típusa Egy darab tartozék - Védettség: P54 - Kábelátmérõ 7,5..9 mm - Javasolt kábeltípus: H05VVF 2x1,5 mm 2 Fényérzékelõ Alkonykapcsoló bekötési vázlata galvanikusan leválasztott hálózati feszültséggel ípus váltóérintkezõ, 16 A 230 V AC (AC1) - ápfeszültség: 12 V AC/DC vagy 24 V AC/DC vagy ( ) V AC vagy ( ) V AC - Megszólalási-/ejtési idõ: 15 s/25 s - 35 mm-es D-szerelõsínre rögzítéshez Piros ED ámpatestek Megvilágítás beállítása A fényérzékelõ típusa Egy darab tartozék - Védettség: P54 - Kábelátmérõ 7,5..9 mm - Javasolt kábeltípus: H05VVF 2x1,5 mm 2 Fényérzékelõ 14

15 11-es sorozat - Alkonykapcsolók Energiatakarékos alkonykapcsoló ípus Hagyományos alkonykapcsoló ípus Megvilágítási küszöbérték Megvilágítási BE K küszöbérték BE K K-kapcsolás BE-kapcsolás A típusú energiatakarékos alkonykapcsoló hiszterézis nélkül kapcsol a megvilágítási küszöbérték elérésekor be- illetve ki. A kivilágosodást követõen a vezérelt lámpatestek nincsenek feleslegesen hosszú ideig bekapcsolva. A típusú alkonykapcsoló a kikapcsolást a bekapcsolási küszöbérték másfélszeresénél végzi. A megvilágítási szint a kikapcsoláskor a bekapcsolási érték kb. 150%-a. A természetes fény megvilágítási értéke Az alkonykapcsoló záróérintkezõje zárva (a mesterséges világítás bekapcsolva) Üzemi állapot jelzése es típus: Piros ED: es típus: Piros ED: - Villog: tápfeszültség BE - assan villog: tápfeszültség BE relé K: nyitott relé K: nyitott - Állandóan világít: tápfeszültség BE - Gyorsan villog: tápfeszültség BE relé BE: zárt relé K: nyitott Késleltetés folyamatban - Állandóan világít: tápfeszültség BE relé BE: zárt 15

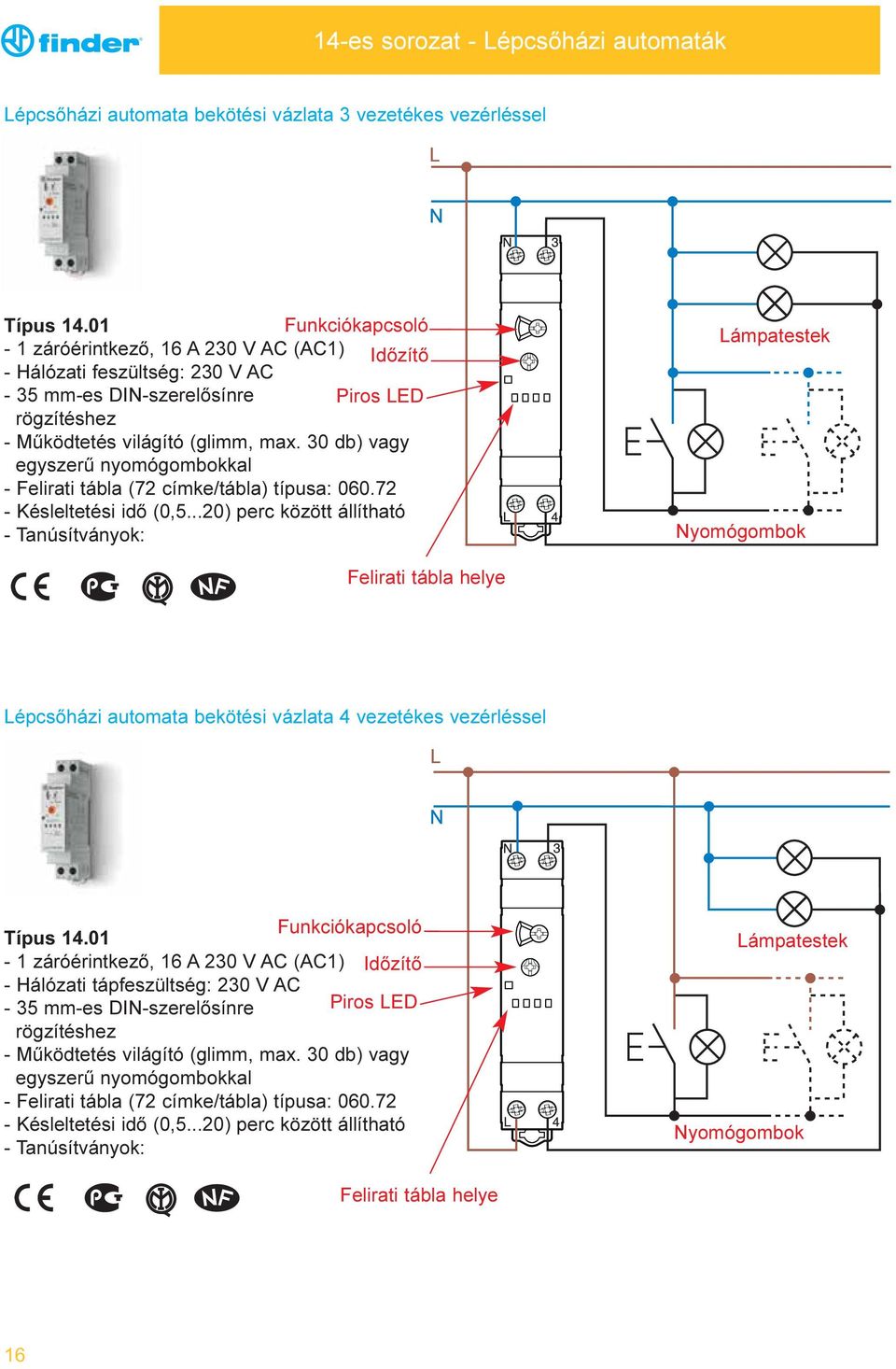

16 14-es sorozat - épcsõházi automaták épcsõházi automata bekötési vázlata 3 vezetékes vezérléssel ípus Funkciókapcsoló - 1 záróérintkezõ, 16 A 230 V AC (AC1) dõzítõ - Hálózati feszültség: 230 V AC - 35 mm-es D-szerelõsínre Piros ED rögzítéshez - Mûködtetés világító (glimm, max. 30 db) vagy egyszerû nyomógombokkal - Felirati tábla (72 címke/tábla) típusa: Késleltetési idõ (0,5...20) perc között állítható ámpatestek yomógombok Felirati tábla helye épcsõházi automata bekötési vázlata 4 vezetékes vezérléssel Funkciókapcsoló ípus záróérintkezõ, 16 A 230 V AC (AC1) dõzítõ - Hálózati tápfeszültség: 230 V AC - 35 mm-es D-szerelõsínre Piros ED rögzítéshez - Mûködtetés világító (glimm, max. 30 db) vagy egyszerû nyomógombokkal - Felirati tábla (72 címke/tábla) típusa: Késleltetési idõ (0,5...20) perc között állítható ámpatestek yomógombok Felirati tábla helye 16

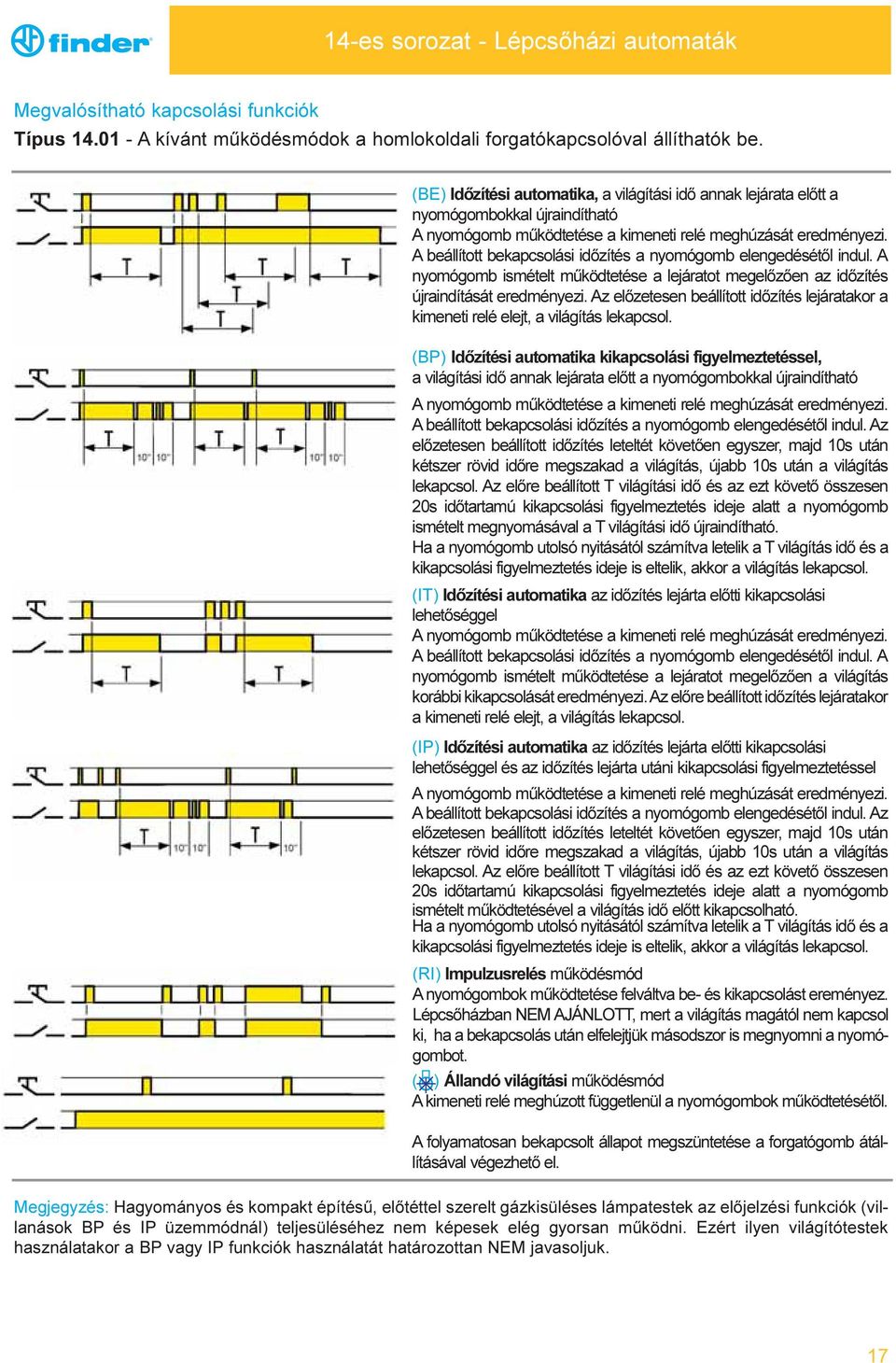

17 14-es sorozat - épcsõházi automaták Megvalósítható kapcsolási funkciók ípus A kívánt mûködésmódok a homlokoldali forgatókapcsolóval állíthatók be. (BE) dõzítési automatika, a világítási idõ annak lejárata elõtt a nyomógombokkal újraindítható A nyomógomb mûködtetése a kimeneti relé meghúzását eredményezi. A beállított bekapcsolási idõzítés a nyomógomb elengedésétõl indul. A nyomógomb ismételt mûködtetése a lejáratot megelõzõen az idõzítés újraindítását eredményezi. Az elõzetesen beállított idõzítés lejáratakor a kimeneti relé elejt, a világítás lekapcsol. (BP) dõzítési automatika kikapcsolási figyelmeztetéssel, a világítási idõ annak lejárata elõtt a nyomógombokkal újraindítható A nyomógomb mûködtetése a kimeneti relé meghúzását eredményezi. A beállított bekapcsolási idõzítés a nyomógomb elengedésétõl indul. Az elõzetesen beállított idõzítés leteltét követõen egyszer, majd 10s után kétszer rövid idõre megszakad a világítás, újabb 10s után a világítás lekapcsol. Az elõre beállított világítási idõ és az ezt követõ összesen 20s idõtartamú kikapcsolási figyelmeztetés ideje alatt a nyomógomb ismételt megnyomásával a világítási idõ újraindítható. Ha a nyomógomb utolsó nyitásától számítva letelik a világítás idõ és a kikapcsolási figyelmeztetés ideje is eltelik, akkor a világítás lekapcsol. () dõzítési automatika az idõzítés lejárta elõtti kikapcsolási lehetõséggel A nyomógomb mûködtetése a kimeneti relé meghúzását eredményezi. A beállított bekapcsolási idõzítés a nyomógomb elengedésétõl indul. A nyomógomb ismételt mûködtetése a lejáratot megelõzõen a világítás korábbi kikapcsolását eredményezi. Az elõre beállított idõzítés lejáratakor a kimeneti relé elejt, a világítás lekapcsol. (P) dõzítési automatika az idõzítés lejárta elõtti kikapcsolási lehetõséggel és az idõzítés lejárta utáni kikapcsolási figyelmeztetéssel A nyomógomb mûködtetése a kimeneti relé meghúzását eredményezi. A beállított bekapcsolási idõzítés a nyomógomb elengedésétõl indul. Az elõzetesen beállított idõzítés leteltét követõen egyszer, majd 10s után kétszer rövid idõre megszakad a világítás, újabb 10s után a világítás lekapcsol. Az elõre beállított világítási idõ és az ezt követõ összesen 20s idõtartamú kikapcsolási figyelmeztetés ideje alatt a nyomógomb ismételt mûködtetésével a világítás idõ elõtt kikapcsolható. Ha a nyomógomb utolsó nyitásától számítva letelik a világítás idõ és a kikapcsolási figyelmeztetés ideje is eltelik, akkor a világítás lekapcsol. (R) mpulzusrelés mûködésmód A nyomógombok mûködtetése felváltva be- és kikapcsolást ereményez. épcsõházban EM AJÁO, mert a világítás magától nem kapcsol ki, ha a bekapcsolás után elfelejtjük másodszor is megnyomni a nyomógombot. ( ) Állandó világítási mûködésmód A kimeneti relé meghúzott függetlenül a nyomógombok mûködtetésétõl. A folyamatosan bekapcsolt állapot megszüntetése a forgatógomb átállításával végezhetõ el. Megjegyzés: Hagyományos és kompakt építésû, elõtéttel szerelt gázkisüléses lámpatestek az elõjelzési funkciók (villanások BP és P üzemmódnál) teljesüléséhez nem képesek elég gyorsan mûködni. Ezért ilyen világítótestek használatakor a BP vagy P funkciók használatát határozottan EM javasoljuk. 17

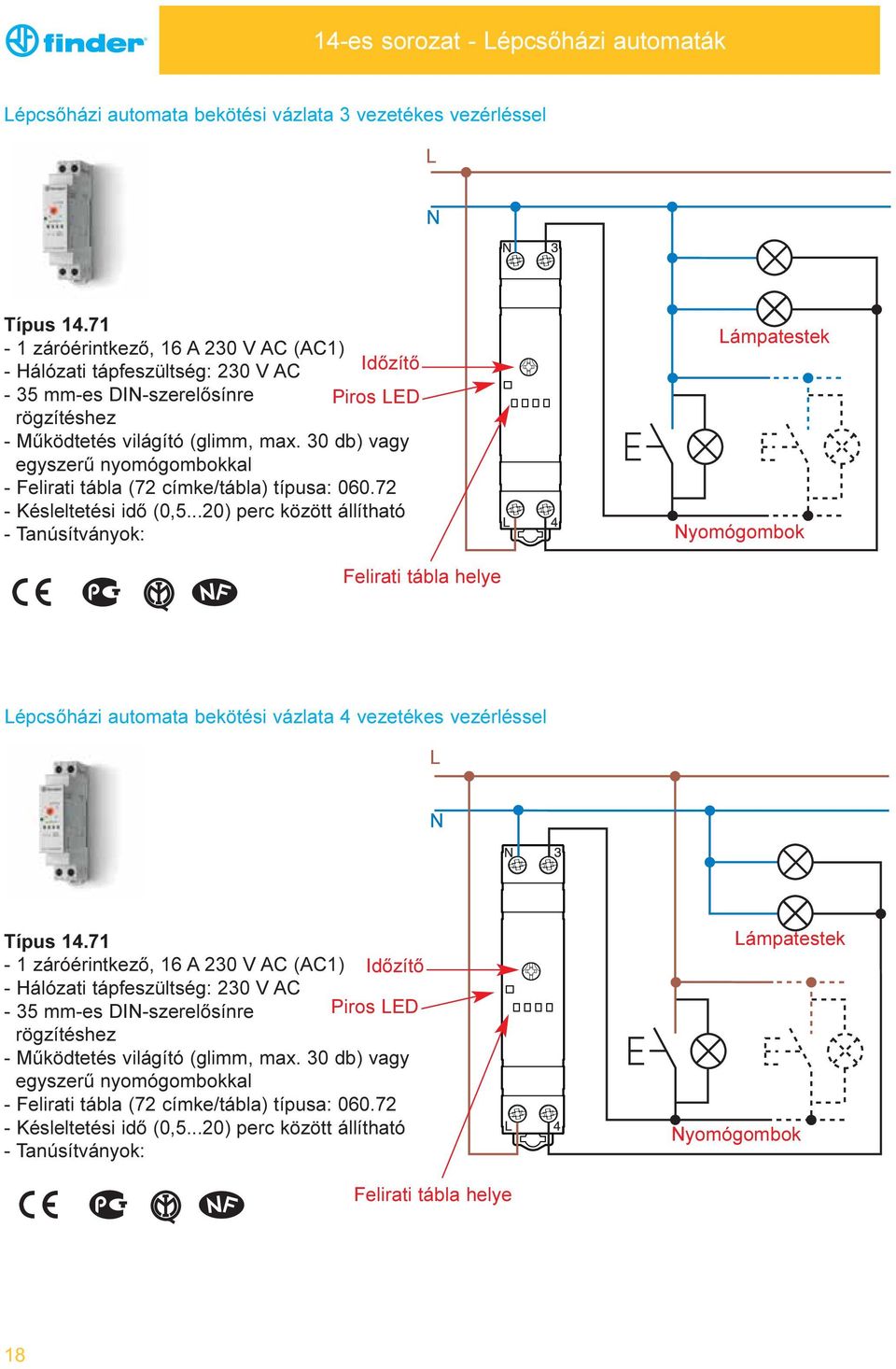

18 14-es sorozat - épcsõházi automaták épcsõházi automata bekötési vázlata 3 vezetékes vezérléssel ípus záróérintkezõ, 16 A 230 V AC (AC1) - Hálózati tápfeszültség: 230 V AC dõzítõ - 35 mm-es D-szerelõsínre Piros ED rögzítéshez - Mûködtetés világító (glimm, max. 30 db) vagy egyszerû nyomógombokkal - Felirati tábla (72 címke/tábla) típusa: Késleltetési idõ (0,5...20) perc között állítható ámpatestek yomógombok Felirati tábla helye épcsõházi automata bekötési vázlata 4 vezetékes vezérléssel ípus záróérintkezõ, 16 A 230 V AC (AC1) dõzítõ - Hálózati tápfeszültség: 230 V AC - 35 mm-es D-szerelõsínre Piros ED rögzítéshez - Mûködtetés világító (glimm, max. 30 db) vagy egyszerû nyomógombokkal - Felirati tábla (72 címke/tábla) típusa: Késleltetési idõ (0,5...20) perc között állítható ámpatestek yomógombok Felirati tábla helye 18

19 14-es sorozat - épcsõházi automaták Megvalósítható kapcsolási funkciók ípus Egyfunkciós mûködésmód dõzítési automatika, a világítási idõ annak lejárata elõtt a nyomógombokkal újraindítható A nyomógomb mûködtetése a kimeneti relé meghúzását eredményezi. A beállított bekapcsolási idõzítés a nyomógomb elengedésétõl indul. A nyomógomb ismételt mûködtetése a lejáratot megelõzõen az idõzítés újraindítását eredményezi. Az elõzetesen beállított idõzítés lejáratakor a kimeneti relé elejt, a világítás lekapcsol. Megvalósítható kapcsolási funkciók ípus Szervíz mûködésmód Szervíz mûködésmód A nyomógomb mûködtetése legalább 5s-ig a kimeneti relé meghúzását eredményezi 60min idõtartamig. A nyomógomb ismételt mûködtetése legalább 5s-ig a lejáratot megelõzõen a világítás korábbi kikapcsolását eredményezi. Ez a funkció ideális a lépcsõházban végzett munkáknál, pl. javítás, takarítás, költöztetés, stb. 19

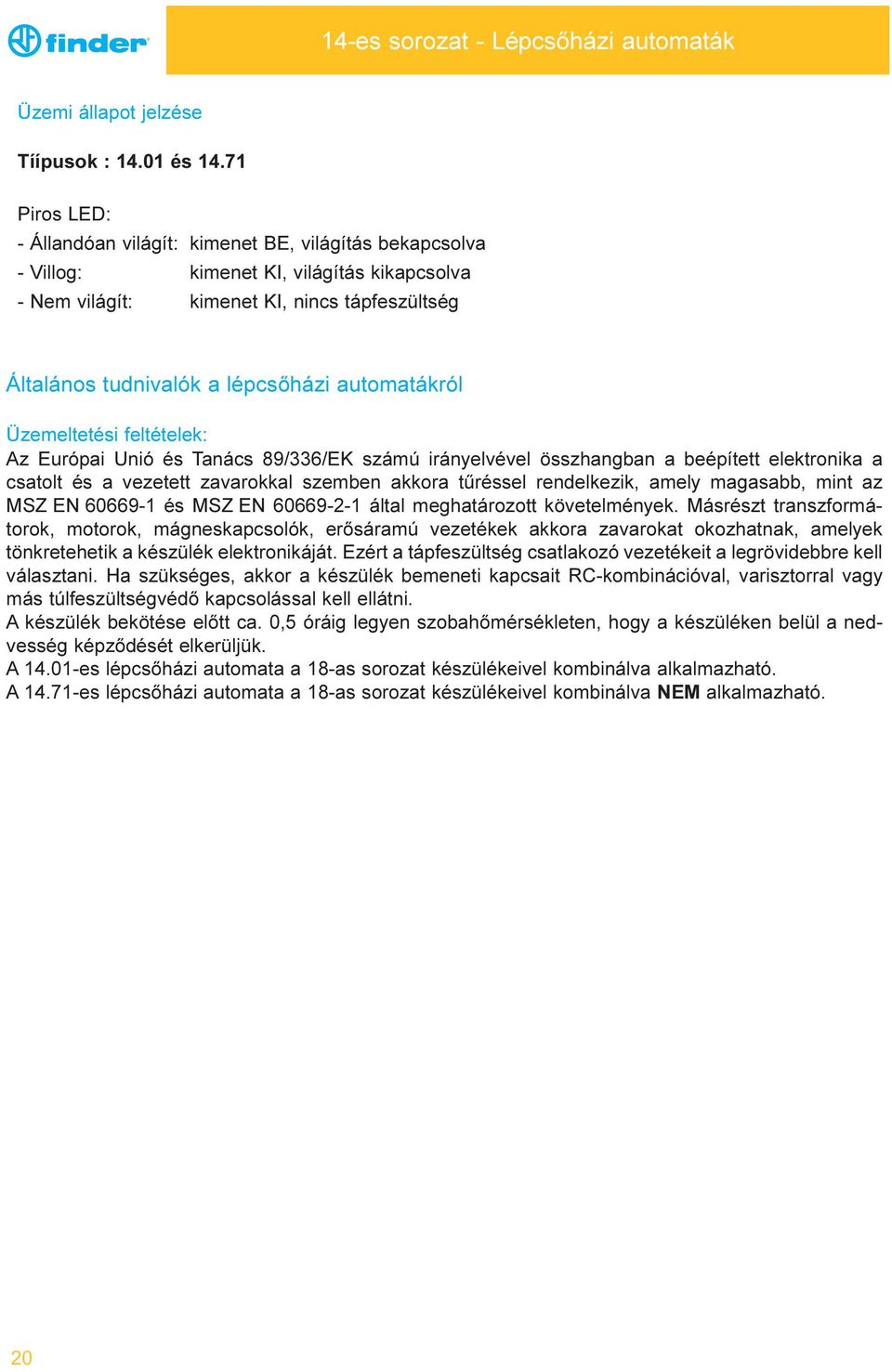

20 14-es sorozat - épcsõházi automaták Üzemi állapot jelzése íípusok : és Piros ED: - Állandóan világít: kimenet BE, világítás bekapcsolva - Villog: kimenet K, világítás kikapcsolva - em világít: kimenet K, nincs tápfeszültség Általános tudnivalók a lépcsõházi automatákról Üzemeltetési feltételek: Az Európai Unió és anács 89/336/EK számú irányelvével összhangban a beépített elektronika a csatolt és a vezetett zavarokkal szemben akkora tûréssel rendelkezik, amely magasabb, mint az MSZ E és MSZ E által meghatározott követelmények. Másrészt transzformátorok, motorok, mágneskapcsolók, erõsáramú vezetékek akkora zavarokat okozhatnak, amelyek tönkretehetik a készülék elektronikáját. Ezért a tápfeszültség csatlakozó vezetékeit a legrövidebbre kell választani. Ha szükséges, akkor a készülék bemeneti kapcsait RC-kombinációval, varisztorral vagy más túlfeszültségvédõ kapcsolással kell ellátni. A készülék bekötése elõtt ca. 0,5 óráig legyen szobahõmérsékleten, hogy a készüléken belül a nedvesség képzõdését elkerüljük. A es lépcsõházi automata a 18-as sorozat készülékeivel kombinálva alkalmazható. A es lépcsõházi automata a 18-as sorozat készülékeivel kombinálva EM alkalmazható. 20

21 13-as sorozat - Elektronikus léptetõ (impulzus) relék Vezérlés bistabil reléként ípus váltóérintkezõ, 16 A 250 V AC (AC1) - ápfeszültség: típus: 12 V AC/DC típus: 24 V AC/DC típus: ( ) V AC típus: ( ) V AC - D szerelõsínre rögzítéshez - 35 mm széles Piros ED A1 A B1B2 B3 ámpaterhelés ípus Kapcs. áll. száma 2 Kapcs. sorrend 1 2 em világító nyomógomb Vezérlés monostabil reléként ípus Piros ED - 1 váltóérintkezõ, 16 A 250 V AC (AC1) - ápfeszültség: típus: 12 V AC/DC típus: 24 V AC/DC típus: ( ) V AC típus: ( ) V AC - D szerelõsínre rögzítéshez - 35 mm széles ámpaterhelés Kapcsoló kontaktus ípus Kapcs. áll. száma Kapcs. sorrend 1 2 Üzemi állapot jelzése: Piros ED: Állandóan világít: ápfeszültség: BE Kimenet BE: zárt 21

22 13-as sorozat - Elektronikus léptetõ (impulzus) relék Segélyhívó / vészjelzõ - nyugtázó relé ípus váltó- + 1 záróérintkezõ, 8 A 250 V AC (AC1) - ápfeszültség: típus: 12 V AC/DC típus: 24 V AC - Szállodákban, parkolókban, garázsokban, fürdõszobákban, stb. segélyhívásra, vészjelzésre, nyugtázási lehetõséggel - Felirati tábla (72címke/tábla) típusa: D szerelõsínre rögzítéshez - Mûködtetés nem világító nyomógombokkal - 17,5 mm széles S Felirati tábla helye Mûködés leírása Az S bemenetre érkezõ impulzus vagy állandó jel segélyhívást indít, a és kimeneti záróérintkezõk zárnak. Az R bemenetre érkezõ impulzussal vagy állandó jellel lehet a segélyhívást nyugtázni, ha nincs éppen segélyhívás, a nyugtázás felfutó élére a kimeneti és záróérintkezõk nyitnak. 22

23 13-as sorozat - Elektronikus léptetõ (impulzus) relék 3 vezetékes csatlakoztatás világító (glimm) vagy egyszerû nyomógombokkal (csak 230 V AC) ípus záróérintkezõ, 10 A 230 V AC (AC1) - Hálózati tápfeszültség: 230 V AC - Szerelõlapra rögzítéshez - Max. 15 világító (glimm) nyomógombbal (1 ma / db) ámpaterhelés ípus Kapcs. áll. száma Kapcs. sorrend Világító (glimm) vagy egyszerû nyomógomb 4 vezetékes csatlakoztatás világító (glimm) vagy egyszerû nyomógombokkal (csak 230 V AC) ípus záróérintkezõ, 10 A 230 V AC (AC1) - Hálózati tápfeszültség: 230 V AC - Szerelõlapra rögzítéshez - Max. 15 világító (glimm) nyomógombbal (1 ma / db) ámpaterhelés ípus Kapcs. áll. száma 2 Kapcs. sorrend 1 2 Világító (glimm) vagy egyszerû nyomógomb 23

24 13-as sorozat - Elektronikus léptetõ (impulzus) relék 3 vezetékes csatlakoztatás világító (glimm) vagy egyszerû nyomógombokkal (csak 230 V AC) Piros ED ípus záróérintkezõ, 16 A 230 V AC (AC1) - ápfeszültség: 230 V AC - D szerelõsínre rögzítéshez - Max. 15 világító (glimm) nyomógombbal (1 ma / db) - Felirati tábla (72 címke/tábla) típusa: ,5 mm széles Felirati tábla helye ámpaterhelés ípus Kapcs. áll. száma 2 Kapcs. sorrend 1 2 Üzemi állapot jelzése: Piros ED: - Állandóan világít: Kimenet BE - Villog: Kimenet K Világító (glimm) vagy egyszerû nyomógomb 4 vezetékes csatlakoztatás világító (glimm) vagy egyszerû nyomógombokkal (csak 230 V AC) Piros ED ípus záróérintkezõ, 16 A 230 V AC (AC1) - ápfeszültség: 230 V AC - D szerelõsínre rögzítéshez - Max. 15 világító (glimm) nyomógombbal (1 ma / db) - Felirati tábla (72 címke/tábla) típusa: ,5 mm széles Felirati tábla helye ámpaterhelés ípus Kapcs. áll. száma 2 Kapcs. sorrend 1 2 Üzemi állapot jelzése: Piros ED: - Állandóan világít: Kimenet BE - Villog: Kimenet K Világító (glimm) vagy egyszerû nyomógomb 24

25 13-as sorozat - Elektronikus léptetõ (impulzus) relék 3 vezetékes csatlakoztatás világító (glimm) vagy egyszerû nyomógombokkal (csak 230 V AC) ípus záróérintkezõ, 10 A 230 V AC (AC1) - Hálózati tápfeszültség: 230 V AC - Szerelés mélyített készülékdobozba - Max. 12 világító (glimm) nyomógombbal (1 ma / db) ámpaterhelés ípus Kapcs. áll. száma Kapcs. sorrend Világító (glimm) vagy egyszerû nyomógomb 4 vezetékes csatlakoztatás világító (glimm) vagy egyszerû nyomógombokkal (csak 230 V AC) ípus záróérintkezõ, 10 A 230 V AC (AC1) - Hálózati tápfeszültség: 230 V AC - Szerelés mélyített készülékdobozba - Max. 12 világító (glimm) nyomógombbal (1 ma / db) ámpaterhelés ípus Kapcs. áll. száma Kapcs. sorrend Világító (glimm) vagy egyszerû nyomógomb 25

26 15-ös sorozat - Dimmerelhetõ elektronikus relék Világítás bekötési vázlata 3 vezetékes csatlakozással ípus Max. lámpaterhelés: 400W 230 V AC* - Hálózati tápfeszültség: 230 V AC - Szerelés szerelõlapra vagy mélyített készülékdobozba - Mûködtetés nem világító nyomógombokkal ámpaterhelés yomógomb * zzólámpák Halogénlámpák direkt bekötéssel, transzformátorral vagy elektronikus elõtéttel Világítás bekötési vázlata 4 vezetékes csatlakozással ípus Max. lámpaterhelés: 400W 230 V AC* - Hálózati tápfeszültség: 230 V AC - Szerelés szerelõlapra vagy mélyített készülékdobozba - Mûködtetés nem világító nyomógombokkal ámpaterhelés yomógomb * zzólámpák Halogénlámpák direkt bekötéssel, transzformátorral vagy elektronikus elõtéttel 26

27 15-ös sorozat - Dimmerelhetõ elektronikus relék Világítás bekötési vázlata 3 vezetékes csatlakozással ípus Max. lámpaterhelés: 400W 230 V AC* - Hálózati tápfeszültség: 230 V AC - D szerelõsínre rögzítéshez - Mûködtetés nem világító nyomógombokkal - Felirati tábla (72 címke/tábla) típusa: Sárga ED Felirati tábla helye * zzólámpák Halogénlámpák direkt bekötéssel, transzformátorral vagy elektronikus elõtéttel Világítás bekötési vázlata 4 vezetékes csatlakozással ípus Max. lámpaterhelés: 400W 230 V AC* - Hálózati tápfeszültség: 230 V AC - D szerelõsínre rögzítéshez - Mûködtetés nem világító nyomógombokkal - Felirati tábla (72 címke/tábla) típusa: Sárga ED Felirati tábla helye * zzólámpák Halogénlámpák direkt bekötéssel, transzformátorral vagy elektronikus elõtéttel 27

28 15-ös sorozat - Dimmerelhetõ elektronikus relék Megvalósítható mûködési funkciók 1-es funkció (memóriával: MEM): A megvilágítás erõsségének utolsó értéke tárolódik Hosszúidejû nyomógomb mûködtetés: a fényerõ növelése vagy csökkentése max. 10 fokozatban Rövididejû nyomógomb mûködtetés: a lámpák ki- és bekapcsolása az utoljára beállított fényerõre. 2-es funkció (memória nélkül: MEM): Ki- és bekapcsolás, a megvilágítás erõsségének utolsó értéke nem tárolódik Hosszúidejû nyomógomb mûködtetés: a fényerõ növelése vagy csökkentése max. 10 fokozatban. Rövididejû nyomógomb mûködtetés: a lámpák bekapcsolása maximális fényerõre, vagy kikapcsolása. A mûködési funkciók megváltoztatása: A es típusnál az 1-es vagy a 2-es funkció a készülék homloklapján található funkcióválasztó kapcsolóval választható. A es típusnál gyárilag az 1-es funkciót állították be. A mûködési funkciót a következõk szerint lehet módosítani: a) Az impulzusrelé tápfeszültségét kikapcsoljuk (pl. épületelosztó kismegszakítójával). b) A nyomógombot rövid ideig mûködtetjük. c) Benyomott nyomógomb állásnál a tápfeszültséget visszakapcsoljuk és a nyomógombot egy másodpercig továbbra is lenyomva tartjuk. d) A nyomógomb felengedésekor a lámpa kétszer felvillan, ezzel mutatva a memória nélküli 2-es mûködési funkciót, illetve egyszer felvillanva a memóriával történõ mûködési funkciót. A fenti mûveletsor megismétlésével a mûködési funkciók átállítása elvégezhetõ. 28

29 15-ös sorozat - Dimmerelhetõ elektronikus relék Üzemi állapot jelzése (csak a es típusnál) ED (csak nél) ápfeszültség Hõfokvédelem K BE BE BE* * A beépített hõfokvédelem érzékeli a túlterhelés vagy hibás installáció miatt bekövetkezõ túl magas hõmérsékletet és lekapcsolja a dimmert. Ha a dimmer hõmérséklete, a lehûlési feltételek függvényében 1-10 perc elteltével egy biztonságosan alacsony értékre csökken és a túlmelegedés oka is megszûnt, a lámpaterhelés ismét bekapcsolható. k Alkalmazási tanácsok: 1. Ha halogén izzólámpákat használunk, amelyek betáplálásukat elektromágneses vagy elektronikus transzformátorokról kapják, akkor a es típusnál egy dimmerre csak egy transzformátort, a es típusoknál egy dimmerre két transzformátort szabad kötni. 2. Elektromágneses transzformátorokat csak úgy szabad használni, ha a terhelés rájuk van kötve. 3. A dimmerek beépített hõfokvédelemmel rendelkeznek. A hõfokvédelem túlterhelés vagy hibás installáció következtében megemelkedett hõmérséklet esetén a kimenetet (lámpákat) lekapcsolja. A világítás nyomógombbal történõ ismételt bekapcsolása csak akkor lehetséges, ha a hõmérséklet egy megengedett értékre csökken. Ha a lámpaterhelés >300 W, akkor a es dimmerek vagy a dimmer és más hõleadó modul között 5 mm minimális távolságot kell tartani a megfelelõ szellõzés biztosítása érdekében. 4. A tápfeszültség megszakítása után a lámpák maguktól nem kapcsolnak be, ha a feszültség viszszatér, hanem azokat újra be kell kapcsolni (a MEM funkcióban a tárolt fényerõsség értéke megmarad. 5. A dimmerek csak nem világító nyomógombokkal mûködnek. 29

30 26-os sorozat - éptetõ (impulzus) relék Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel ípus záróérintkezõ, 10 A 250 V AC (AC1) - Vezérlõfeszültség: 12, 24, 48, 110, 230 V AC - Süllyesztett dobozba vagy szerelõlapra rögzítéshez ámpaterhelés ípus Kapcs. áll. száma Kapcs. sorrend yomógomb Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel ípusok 26.02/03/04/06/08-2 érintkezõ, 10 A 250 V AC (AC1) (lásd kapcsolási állapotok) - Vezérlõfeszültség: 12, 24, 48, 110, 230 V AC - Süllyesztett dobozba vagy szerelõlapra rögzítéshez ámpaterhelés ípus Kapcs. áll. száma 1 Kapcs. sorrend yomógomb

31 26-os sorozat - éptetõ (impulzus) relék Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel, világító (glimm, csak 230 V AC) nyomógombok ípus záróérintkezõ, 10 A 250 V AC (AC1) - Vezérlõfeszültség: 230 V AC - Süllyesztett dobozba vagy szerelõlapra rögzítéshez ámpaterhelés ípus Kapcs. áll. száma 2 Kapcs. sorrend 1 2 Kondenzátor Világító nyomógomb (glimm) Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel, világító (glimm, csak 230 V AC) nyomógombok ípusok 26.02/03/04/06/08-2 érintkezõ, 10 A 250 V AC (AC1) (lásd kapcsolási állapotok) - Vezérlõfeszültség: 230 V AC - Süllyesztett dobozba vagy szerelõlapra rögzítéshez ámpa-terhelés ípus Kapcs. áll. száma 1 Kapcs. sorrend Kondenzátor Világító nyomógomb (glimm) Kiegészítõk Kondenzátor 230 V AC világító (glimm) nyomógombokhoz ípus Egybeöntött kivitel, 75 mm hosszú, szigetelt csatlakozóvezetékek. Az impulzusrelé vezérlõkörének kialakításához legfeljebb 15 világító (glimm) nyomógombig (1 ma / 230 V) egy darab kondenzátor szükséges. 31

32 26-os sorozat - éptetõ (impulzus) relék Csatlakoztatás eltérõ hálózati és vezérlõköri váltakozó feszültséggel ípus záróérintkezõ, 10 A 250 V AC (AC1) - Vezérlõfeszültség: 12, 24, 48, 110, 230 V AC - Süllyesztett dobozba vagy szerelõlapra rögzítéshez ámpaterhelés ípus Kapcs. áll. száma Kapcs. sorrend yomógomb Csatlakoztatás eltérõ hálózati és vezérlõköri váltakozó feszültséggel ípusok 26.02/03/04/06/08-2 érintkezõ, 10 A 250 V AC (AC1) (lásd kapcsolási állapotok) - Vezérlõfeszültség: 12, 24, 48, 110, 230 V AC - Süllyesztett dobozba vagy szerelõlapra rögzítéshez ámpaterhelés ípus Kapcs. áll. száma 1 Kapcs. sorrend yomógomb

33 26-os sorozat - éptetõ (impulzus) relék Csatlakoztatás vezérlõköri egyenfeszültséghez DC/AC adapterrel ípus záróérintkezõ, 10 A 250 V AC (AC1) - Vezérlõfeszültség: 12 V DC - Süllyesztett dobozba vagy szerelõlapra rögzítéshez 12 V AC ámpaterhelés + 12 V DC ípus Kapcs. áll. száma 2 Kapcs. sorrend yomógomb Adapter Csatlakoztatás vezérlõköri egyenfeszültséghez DC/AC adapterrel ípusok 26.02/03/04/06/08-2 érintkezõ, 10 A 250 V AC (AC1) (lásd kapcsolási állapotok) - Vezérlõfeszültség: 24 V DC - Süllyesztett dobozba vagy szerelõlapra rögzítéshez 24 V AC ámpaterhelés + 24 V DC ípus Kapcs. áll. száma 1 Kapcs. sorrend yomógomb Adapter Kiegészítõ DC/AC adapter ípus : a 12 V AC vezérlõfeszültségû impulzusrelé 12 V DC feszültséggel történõ mûködtetéséhez évleges feszültség: 12 V DC Max. környezeti hõmérséklet: + 40 C Mûködési tartomány: (0,9 1,1)U ípus : a 24 V AC vezérlõfeszültségû impulzusrelé 24 V DC feszültséggel történõ mûködtetéséhez évleges feszültség: 24 V DC Max. környezeti hõmérséklet: + 40 C Mûködési tartomány: (0,9 1,1)U 33

34 27-es sorozat - éptetõ (impulzus) relék Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel ípus záróérintkezõ, 10 A 230 V AC (AC1) - Vezérlõfeszültség: 230 V AC - Süllyesztett dobozba vagy szerelõlapra rögzítéshez ámpaterhelés yomógomb ípus Kapcs. áll. száma Kapcs. sorrend Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel ípusok 27.05/06-2 érintkezõ, 10 A 230 V AC (AC1) - Vezérlõfeszültség: 230 V AC - Süllyesztett dobozba vagy szerelõlapra rögzítéshez ámpaterhelés yomógomb ípus Kapcs. áll. száma 1 Kapcs. sorrend

35 27-es sorozat - éptetõ (impulzus) relék Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel, világító (glimm) nyomógombokkal Kondenzátor ípus záróérintkezõ, 10 A 230 V AC (AC1) - Vezérlõfeszültség: 230 V AC - Süllyesztett dobozba vagy szerelõlapra rögzítéshez ámpaterhelés ípus Kapcs. áll. száma Kapcs. sorrend 1 2 Világító (glimm) nyomógomb Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel, világító (glimm) nyomógombokkal ípusok 27.05/06-2 érintkezõ, 10 A 230 V AC - Vezérlõfeszültség: 230 V AC - Süllyesztett dobozba vagy szerelõlapra rögzítéshez ámpaterhelés Kondenzátor ípus Kapcs. áll. száma 4 1 Kapcs. sorrend Világító (glimm) nyomógomb Kiegészítõk Dugaszolható kondenzátor világító (glimm, 230 V AC) nyomógombokhoz ípus Az impulzusrelé vezérlõkörének kialakításához legfeljebb 15 világító (glimm) nyomógombig (1 ma / 230 V) egy modul szükséges. (A kondenzátor közvetlenül az impulzusreléhez dugaszolható.)

36 A bekötés összehasonlítása 27.01, 26.01, és impulzusrelé típusokra ámpaterhelés yomógombok * P * mpulzusrelé + dimmer: régi új 36

37 20-as sorozat - éptetõ (impulzus) relék Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel, egyszerû nyomógombokkal ípus záróérintkezõ, 16 A 250 V AC (AC1) - Vezérlõfeszültség: 12, 24, 48, 110 V DC vagy 8, 12, 24, 48, 110, 120, 230, 240 V AC - D szerelõsínre rögzítéshez yomógomb ípus Kapcs. áll. száma Kapcs. sorrend ámpaterhelés Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel, egyszerû nyomógombokkal ípusok 20.22/23/24/26/28-2 érintkezõ, 16 A 250 V AC (AC1) (lásd kapcsolási állapotok) - Vezérlõfeszültség: 12, 24, 48, 110 V DC vagy 8, 12, 24, 48, 110, 120, 230, 240 V AC - D szerelõsínre rögzítéshez yomógomb ípus Kapcs. áll. száma 1 Kapcs. sorrend ámpaterhelés

38 20-as sorozat - éptetõ (impulzus) relék Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel, világító (glimm, csak 230 V AC) nyomógombokkal ípus záróérintkezõ, 16 A 250 V AC (AC1) - Vezérlõfeszültség: 230 V AC - D szerelõsínre rögzítéshez ípus Kapcs. áll. száma Kapcs. sorrend 1 2 Kondenzátor Világító (glimm) nyomógomb ámpaterhelés Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel, világító (glimm, csak 230 V AC) nyomógombokkal ípusok 20.22/23/24/26/28-2 érintkezõ, 16 A 250 V AC (AC1) (lásd kapcsolási állapotok) - Vezérlõfeszültség: 230 V AC - D szerelõsínre rögzítéshez ípus Kapcs. áll. száma 1 Kapcs. sorrend Kondenzátor Világító (glimm) nyomógomb ámpaterhelés Kiegészítõk - Kondenzátor világító (glimm, csak 230 V AC) nyomógombokhoz ípus Egybeöntött kivitel, 75 mm hosszú, szigetelt csatlakozóvezetékek. Az impulzusrelé vezérlõkörének kialakításához legfeljebb 15 világító (glimm) nyomógombig (1 ma / 230 V) egy darab kondenzátor (1,5 μf / 250 V) szükséges. 38

39 20-as sorozat - éptetõ (impulzus) relék Csatlakoztatás eltérõ hálózati és vezérlõköri feszültséggel, egyszerû nyomógombokkal ípus záróérintkezõ, 16 A 250 V AC (AC1) - Vezérlõfeszültség: 12, 24, 48, 110 V DC vagy 8, 12, 24, 48, 110, 120, 230, 240 V AC - D szerelõsínre rögzítéshez yomógomb ípus Kapcs. áll. száma Kapcs. sorrend Csatlakoztatás eltérõ hálózati és vezérlõköri feszültséggel, egyszerû nyomógombokkal ámpaterhelés ípusok 20.22/23/24/26/28-2 érintkezõ, 16 A 250 V AC (AC1) (lásd kapcsolási állapotok) - Vezérlõfeszültség: 12, 24, 48, 110 V DC vagy 8, 12, 24, 48, 110, 120, 230, 240 V AC - D szerelõsínre rögzítéshez yomógomb ípus Kapcs. áll. száma 1 Kapcs. sorrend ámpaterhelés Üzemeltetési tanácsok a 20-as sorozat készülékeihez: - 20 percnél hosszabb bekapcsolási idõ esetén ajánlatos 9 mm távolságot hagyni két szomszédos relé között a jobb szellõzés érdekében - ha nem tudunk 9 mm távolságot tartani, akkor 50% bekapcsolva tartási értéket (ED) nem szabad túllépni max. 10 perc bekapcsolási idõ esetén. 39

40 22-es sorozat - Sorbaépíthetõ monostabil relék Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel ípus záróérintkezõ, 20 A 250 V AC - Vezérlõfeszültség: 12, 24, 48, 110 V DC vagy 8, 12, 24, 48, 110, 120, 230, 240 V AC - D szerelõsínre rögzítéshez Kapcsoló kontaktus Kapcsolási séma típus ámpaterhelés Csatlakoztatás megegyezõ hálózati és vezérlõköri feszültséggel ípusok 22.22/23/24-2 érintkezõ, 20 A 250 V AC (AC1) - Vezérlõfeszültség: 12, 24, 48, 110 V DC vagy 8, 12, 24, 48, 110, 120, 230, 240 V AC - D szerelõsínre rögzítéshez Kapcsoló kontaktus Kapcsolási séma típus típus típus ámpaterhelés 40

41 22-es sorozat - Sorbaépíthetõ monostabil relék Csatlakoztatás eltérõ hálózati és vezérlõköri feszültséggel ípus záróérintkezõ, 20 A 250 V AC - Vezérlõfeszültség: 12, 24, 48, 110 V DC vagy 8, 12, 24, 48, 110, 120, 230, 240 V AC - D szerelõsínre rögzítéshez Kapcsoló kontaktus Kapcsolási séma típus ámpaterhelés Csatlakoztatás eltérõ hálózati és vezérlõköri feszültséggel ípusok 22.22/23/24-2 érintkezõ, 20 A 250 V AC (AC1) - Vezérlõfeszültség: 12, 24, 48, 110 V DC vagy 8, 12, 24, 48, 110, 120, 230, 240 V AC - D szerelõsínre rögzítéshez Kapcsoló kontaktus Kapcsolási séma típus típus típus Üzemeltetési tanácsok a 22-es sorozat készülékeihez: ámpaterhelés - 20 percnél hosszabb bekapcsolási idõ esetén ajánlatos 9 mm távolságot hagyni két szomszédos relé között a jobb szellõzés érdekében - ha nem tudunk 9 mm távolságot tartani, akkor 50% bekapcsolva tartási értéket (ED) nem szabad túllépni max. 10 perc bekapcsolási idõ esetén. 41

42 12-es sorozat - Mechanikus kapcsolóórák api programozású mechanikus kapcsolóóra csatlakoztatása ípus váltóérintkezõ, 16 A 250 V AC (AC1) - Hálózati tápfeszültség: 230 V AC - D szerelõsínre rögzítéshez - Mûködési tartalék: 70 h - egrövidebb kapcsolási idõ: 30 perc ámpaterhelés api programozású mechanikus kapcsolóóra csatlakoztatása ípus záróérintkezõ, 16 A 250 V AC (AC1) - Hálózati tápfeszültség: 230 V AC - D szerelõsínre rögzítéshez - Mûködési tartalék: 70 h - egrövidebb kapcsolási idõ: 15 perc ámpaterhelés 42

43 12-es sorozat - Mechanikus kapcsolóórák api programozású mechanikus kapcsolóóra csatlakoztatása ípus váltóérintkezõ, 16 A 250 V AC (AC1) - Hálózati tápfeszültség: 230 V AC - Szerelési mód: - homloklapra (72x72) mm - oldalfalra - szerelõlapra - Mûködési tartalék: 70 h - egrövidebb kapcsolási idõ: 15 perc ámpaterhelés Heti programozású mechanikus kapcsolóóra csatlakoztatása ípus váltóérintkezõ, 16 A 250 V AC (AC1) - Hálózati tápfeszültség: 230 V AC - Szerelési mód: - homloklapra (72x72) mm - oldalfalra - szerelõlapra - Mûködési tartalék: 70 h - egrövidebb kapcsolási idõ: 60 perc ámpaterhelés 43

44 12-es sorozat - Elektronikus kapcsolóórák Heti programozású elektronikus kapcsolóóra csatlakoztatása ípus 12.21/22-1 váltóérintkezõ, 16 A 250 V AC (AC1) (csak esetén) 2 váltóérintkezõ, 16 A 250 V AC (AC1) (csak esetén) - Hálózati tápfeszültség: 24 V AC/DC vagy 230 V AC - D szerelõsínre rögzítéshez - Mûködési tartalék: 6 év - egrövidebb kapcsolási idõ: 1 perc - ároló blokkok száma: 30 - mpulzusadás, impulzus hossz (1...59) s választható ámpaterhelés Heti programozású elektronikus kapcsolóóra csatlakoztatása ípus váltóérintkezõ, 16 A 250 V AC - Hálózati tápfeszültség: 24 V AC/DC vagy 230 V AC - D szerelõsínre rögzítéshez - Mûködési tartalék: 6 év - egrövidebb kapcsolási idõ: 1 perc - ároló blokkok száma: 30 - mpulzusadás, impulzus hossz (1...59) s választható ámpaterhelés 44

45 12-es sorozat - Elektronikus kapcsolóórák Asztronómiai / elektronikus kapcsolóóra csatlakoztatása ípus váltóérintkezõ, 16 A 250 V AC (AC1) - Hálózati tápfeszültség: 230 V AC - Asztronómiai funkció: a felhasználási hely koordinátáinak megadásával alkonykapcsolóként is mûködik (a nagyobb magyar városok koordinátáit a használati utasítás tartalmazza) - A napnyugtához ill. a napkeltéhez viszonyítva a legkésõbbi BE-kapcsolás ill. a legkorábbi K-kapcsolás idõpontja állítható - Az asztronómiai funkció kikapcsolásával elektronikus kapcsolóóraként napi vagy heti kapcsolásra programozható - Kézi állandó BE- vagy K-kapcsolás programozható - egrövidebb kapcsolási idõ: 1 perc - A két csatorna külön-külön programozható - 60 tárolóhely ámpaterhelés 45

46 18-as sorozat - Kombinált kapcsolók (fénykapcsoló + mozgásérzékelõ) Kombinált kapcsolók bekötési vázlata ípus belsõtérre ípus kültérre - 1 záróérintkezõ, 10 A 250 V AC (AC1) - Max. bekapcsolási áram: 20 A (100 A - 5 ms) - Csatlakoztatott hálózati feszültség: 230 V AC - Falra vagy mennyezetre szereléshez - A megvilágítási küszöbérték ( ) lx tartományban állítható - A kikapcsolás késleltetési ideje (10 s...12 min) tartományban állítható ámpaterhelés Megvilágítási küszöbérték beállítása Kikapcsolási késleltetés beállítása Ha a megvilágítás a beállított küszöbértéknél kisebb és a mozgásérzékelõ mozgást érzékel, akkor a relé záróérintkezõje zár. A kikapcsolás késleltetés az utolsó észlelt mozgástól indul. Ha a késleltetés ideje alatt nincs újabb mozgás, akkor a késleltetés leteltét követõen a záróérintkezõ nyit. Észlelt mozgás Kimeneti kontaktus 46

47 18-as sorozat - Kombinált kapcsolók (fénykapcsoló + mozgásérzékelõ) Kombinált kapcsolók bekötési vázlata ípus beltéri, falon kívüli kivitel ípus beltéri, falba süllyesztett kivitel - 1 záróérintkezõ, 10 A 250 V AC (AC1) - Max. bekapcsolási áram: 20 A (100 A - 5 ms) - Csatlakoztatott hálózati feszültség: 230 V AC - A megvilágítási küszöbérték ( ) lx tartományban állítható - A kikapcsolás késleltetési ideje (10 s...12 min) tartományban állítható 2 1 ámpaterhelés 1= Megvilágítási küszöbérték beállítása 2= Kikapcsolási késleltetés beállítása Ha a megvilágítás a beállított küszöbértéknél kisebb és a mozgásérzékelõ mozgást érzékel, akkor a relé záróérintkezõje zár. A kikapcsolás késleltetés az utolsó észlelt mozgástól indul. Ha a késleltetés ideje alatt nincs újabb mozgás, akkor a késleltetés leteltét követõen a záróérintkezõ nyit. Észlelt mozgás Kimeneti kontaktus 47

48 18-as sorozat - Kombinált kapcsolók (fénykapcsoló + mozgásérzékelõ) és falra szerelésnél Mozgásérzékelés tartománya 2 m m m ( ) m Függõleges érzékelési tartomány Vízszintes érzékelési tartomány mennyezetre szerelésnél mennyezetre szerelésnél 2.8 m 2.8 m 8 m 8 m Érzékelési tartomány központos mennyezeti rögzítésnél Érzékelési tartomány külsõtéren 18.21, beltéri mennyezeti szerelésnél Érzékelési tartomány központos mennyezeti rögzítésnél Érzékelési tartomány csoportos mennyezeti rögzítésnél 48

49 1 sorozat - Szobatermosztátok Falra szerelhetõ szobatermosztát ípus K/BE kapcsoló - Szabályozható hõmérséklettartomány ( ) C - Mûködési állapot jelzése - 1 váltóérintkezõ, 16 A 250 V AC - Hõmérsékleti gradiens: 1 C/ 15 perc - Mechanikus szabályozó egység - P 20 védettség - Szín: tört fehér ,5 43, Befoglaló méretek OFF K O BE Kapcsolási rajz U 49

50 19-es sorozat - Auto-Ki-Be relék Auto-Ki-Be kapcsolórelé csatlakoztatása 24 V AC/DC vezérléssel ípus váltóérintkezõ jelzõkontaktussal, 10 A 250 V AC (AC1) - Hálózati tápfeszültség: 24 V AC/DC - Automatikus üzemmód meghibásodása esetén kézi vezérlés lehetõsége - D szerelõsínre rögzítéshez Vezérlõ Belsõ védelmi és jelzõ áramkör Kapcsolási séma típus relétípus: Max. kapcsolási telj. B1és B2 között 24 V AC/DC ma. Funkciókapcsolók 50 O O = Kimeneti záróérintkezõ zárt OFF AUO Mûködési táblázat OFF = Kimeneti záróérintkezõ nyitott AUO= A kimenet állapotát a vezérlõ határozza meg, a beavatkozó mûködtetése galvanikus leválasztással történik Üzemmód A vezérlõ Kimeneti ED B 1 - B 2 segéd Relé állapota helyzet kimenete (S) relé záróérintk. érintkezõ AUO zárt zárt BE zárt meghúzott nyitott nyitott K zárt elejtett O zárt BE nyitott meghúzott OFF nyitott K nyitott elejtett Mûködési elv Számos folyamatot vagy rendszert elektronikus vezérlõeszközök vagy PC-k mûködtetnek. Az automatika kiesése esetén a hiba elhárítása érdekében fontos a kézi vezérlés lehetõségének a biztosítása. Ezt a lehetõséget adja az AUO-OFF-O relé, amelyet az elektronika kimenete (Controller) és a vezérelendõ folyamat közé kapcsolnak és ez megfelelõ módon biztosítja a megkívánt mûködési állapotokat. Amikor az üzemmód váltó kapcsoló AUO állásban van, a visszajelzõ kontaktus B1 - B2 zárt állapotú. A ED akkor világít, amikor a belsõ relé záróérintkezõje zárva van. AUO = A vezérlõ kimeneti jele vezérli a folyamatot. OFF = A vezérlés beavatkozó szerve ki van kapcsolva. O = A beavatkozó szerv a vezérlõegységtõl függetlenül be van kapcsolva. Az elektronika meghibásodásakor a vezérelendõ folyamatot az igények szerint a relé homlokoldalán található kapcsoló O vagy OFF helyzetbe állításával tudjuk BE vagy K kapcsolni. Ha az elektronika helyesen mûködik, akkor a kapcsolót AUO helyzetbe kell állítani és ekkor a folyamatot az elektronika kimenete vezérli. Az AUO-OFF-O relé záró segédérintkezõje AUO állásban zárt, így meg tudjuk állapítani, hogy a vezérlés automatikusan vagy kézzel történik.

51 38-as sorozat - Csatoló relé modulok, 6,2 mm széles, 6 A Csatoló relé modulok bekötése: Relé Védelmi és jelzõ áramkör Foglalat ípus: : 1 váltóérintkezõ, 6 A (AC1) 250 V AC - EMC védelem + ED-es állapotjelzés - Mûködtetõ feszültség: AC vagy DC - D szerelõsínre rögzítéshez Rendelési számok Mûködtetõ feszültség 24 V AC/DC: Mûködtetõ feszültség ( ) V AC/DC: Mûködtetõ feszültség 24 V DC: anúsítványok (relékre): 51

52 48-as sorozat - Csatoló relé modulok, 8-10 A Csatoló relé modulok bekötése 11 COM 11 COM 14 O 14 O 12 C 12 C ípus: váltóérintkezõ, 10 A (AC1) 250 V AC - Agi érintkezõ anyag - DC alapváltozat: zöld ED + téves bekötés elleni dióda + védõdióda (+ az A1-re) - AC alapváltozat: zöld ED + varisztor A2 A1 A2 A1 AC DC COM COM O O C C ípus: váltóérintkezõ, 8 A (AC1) 250 V AC - Agi érintkezõ anyag - DC alapváltozat: zöld ED + téves bekötés elleni dióda +védõdióda (+ az A1-re) - AC alapváltozat: zöld ED + varisztor A2 A1 A2 A1 AC DC + ípusváltozatok: Rendelési szám ekercs V AC V AC V DC V AC V AC V DC 52

53 58-as sorozat - Csatoló relé modulok, 7 A Csatoló relé modulok bekötése: COM COM O O C C 14 A2 13 A1 Bekötési példa: AC ekercs CO 14 A2 13 A1 + DC Bekötési példa: DC ekercs CO ípus: váltóérintkezõ, 7 A (AC1) 250 V AC - Agi érintkezõ anyag - DC alapváltozat: zöld ED + téves bekötés elleni dióda +védõdióda (+ az A1-re) - AC alapváltozat: zöld ED + varisztor - Mechanikus kapcsolási állapot látjelzéssel és zárható teszt nyomógombbal ípusvátozatok: Rendelési szám ekercs V AC V AC V DC 53

54 40-es sorozat - Miniatûr print- / dugaszolható relék A A relék csatlakoztatása: (21) * foglalatba történõ csatlakozásnál ípusok : 1 váltóérintkezõ, 10 A (AC1) 250 V AC : 2 váltóérintkezõ, 8 A (AC1) 250 V AC : 1 váltóérintkezõ, 16 A (AC1) 250 V AC - évleges tekercsfeszültség: AC vagy DC - D szerelõsínre rögzítéshez foglalat Rendelési számok ekercsfeszültség 24 V AC: , , ekercsfeszültség 230 V AC: , , ekercsfeszültség 24 V DC: , , Foglalat: Variclip mûanyag rögzítõ- és kiemelõ kengyel: anúsítványok (relékre): A tip. relé érintkezõinek bekötése: A es relé alkalmazásánál, ha a terhelõ áram nagyobb, mint 10 A, akkor 11-21,14-24, kivezetéseket párhuzamosan kell kötni. 54

55 55-ös sorozat - Miniatûr ipari relék 7 A A relék csatlakoztatása: ípus: : 4 váltóérintkezõ, 7 A (AC1) 250 V AC - évleges tekercsfeszültség: AC vagy DC - D szerelõsínre rögzítéshez foglalat Zárható teszt nyomógomb + mechanikus 4 3 kapcsolási állapot látjelzés Rendelési számok ekercsfeszültség 24 V AC: ekercsfeszültség 230 V AC: A2 ekercsfeszültség 24 V DC: Foglalat: Variclip mûanyag rögzítõ- és kiemelõ kengyel: C O M O C A1 O C anúsítványok (relékre): Zárható teszt nyomógomb (0040) A speciális kialakítású Finder vizsgáló (teszt) nyomógomb kétféleképpen használható, amelyhez más gyártónál rendszerint két különbözõ relé szükséges: 1. esztgomb: A tesztgomb lenyomását követõen az érintkezõk zárt helyzetûek mindaddig, míg a tesztgomb nincs felengedve. 2. Zárható tesztgomb (A biztosító csap eltávolítását követõen): 2.1. Az 1. esetnek megfelelõen mûködtethetõ Reteszelt helyzetbe kapcsolható, a vizsgálógomb 90 -al történõ elfordításával. Ekkor a teszt gomb karja felfelé mutat. Az áramkör vizsgálatát követõen a zárható tesztgombot vissza kell fordítani eredeti helyzetébe. 55

56 60-as sorozat - pari relék 10 A A relék csatlakoztatása: ípus: : 3 váltóérintkezõ, 10 A (AC1) 250 V AC - évleges tekercsfeszültség: AC vagy DC - D szerelõsínre rögzítéshez foglalat - Zárható teszt nyomógomb + mechanikus kapcsolási állapot látjelzés Rendelési számok ekercsfeszültség 24 V AC: ekercsfeszültség 230 V AC: ekercsfeszültség 24 V DC: Foglalat: anúsítványok (relékre): Zárható teszt nyomógomb (0040) A speciális kialakítású Finder vizsgáló (teszt) nyomógomb kétféleképpen használható, amelyhez más gyártónál rendszerint két különbözõ relé szükséges: 1. esztgomb: A tesztgomb lenyomását követõen az érintkezõk zárt helyzetûek mindaddig, míg a tesztgomb nincs felengedve. 2. Zárható tesztgomb (A biztosító csap eltávolítását követõen): 2.1. Az 1. esetnek megfelelõen mûködtethetõ Reteszelt helyzetbe kapcsolható, a vizsgálógomb 90 -al történõ elfordításával. Ekkor a teszt gomb karja felfelé mutat. Az áramkör vizsgálatát követõen a zárható tesztgombot vissza kell fordítani eredeti helyzetébe. 56

57 1 sorozat - pari termosztátok és higrosztátok Fixen beállított termosztátok a kapcsolószekrények hõmérsékletének felügyeletére ϑ ϑ ípus: nyitó- vagy 1 záróérintkezõ, 5 A 250 V AC (AC1) - Bimetál rugóelõfeszítéses érintkezõk - ápfeszültségtõl független mûködés - A piros termosztátok a fûtést, a kékek a szellõztetést kapcsolják 1 2 ϑ 1 2 ϑ Rendelhetõ típusok Rendelési szám Érintkezõ kialakítása Bekapcsolási hõmérséklet Kikapcsolási hõmérséklet nyitó* nyitó* záró* záró* záró* + 5 C ± 5 K + 15 C ± 5 K +35 C ± 6 K + 50 C ± 6 K + 60 C ± 6 K + 15 C ± 5 K + 25 C ± 5 K + 25 C ± 7 K + 40 C ± 7 K + 50 C ± 7 K * A nyitóérintkezõk a fûtést, a záróérintkezõk a szellõztetést vagy a hûtést kapcsolják. 57

58 1 sorozat - pari termosztátok és higrosztátok Fixen beállított termosztátok a kapcsolószekrények hõmérsékletének felügyeletére ϑ ϑ ϑ ϑ ϑ ϑ ípus: nyitó- + 1 záróérintkezõ vagy 2 záróérintkezõ, 5 A 250 V AC (AC1) - Bimetál rugóelõfeszítéses érintkezõk - Kombinált termosztátok fûtésre és hûtésre ill. két fokozatú hûtésre - ápfeszültségtõl független mûködés - A piros termosztátok a fûtést, a kékek a szellõztetést kapcsolják Rendelhetõ típusok Rendelési szám Érintkezõ kialakítása Bekapcsolási hõmérséklet Kikapcsolási hõmérséklet nyitó* záró* nyitó* záró* 1. záró* 2. záró* + 5 C ± 5 K + 50 C ± 6 K +15 C ± 5 K + 60 C ± 6 K + 50 C ± 6 K + 60 C ± 6 K + 15 C ± 5 K + 40 C ± 7 K + 25 C ± 5 K + 50 C ± 7 K + 40 C ± 7 K + 50 C ± 7 K * A nyitóérintkezõk a fûtést, a záróérintkezõk a szellõztetést vagy a hûtést kapcsolják. 58

59 1 sorozat - pari termosztátok és higrosztátok Állítható hõmérsékletû termosztátok a kapcsolószekrények hõmérsékletének felügyeletére ϑ ϑ ípus: : 1 nyitóérintkezõvel vagy : 1 záróérintkezõvel - 1 nyitó- vagy 1 záróérintkezõ, 5 A 250 V AC (AC1) - Bimetál rugóelõfeszítéses érintkezõk - ápfeszültségtõl független mûködés - A piros termosztátok a fûtést, a kékek a szellõztetést kapcsolják - A be-/kikapcsolási hõmérséklet tartománya: ( ) C - Kikapcsolási hõmérséklet különbség: (7 ± 4) K 1 2 ϑ 1 2 ϑ Állítható hõmérsékletû termosztát a kapcsolószekrények hõmérsékletének felügyeletére ϑ ípus: váltóérintkezõ, 5 A 250 V AC (AC1) - Bimetál rugóelõfeszítéses érintkezõk - ápfeszültségtõl független mûködés - ermikus visszacsatolási lehetõség az -2 kapcsok között PD szabályozáshoz, ekkor a kapcsolási hiszterézis kb. 0,5 K - A kapcsolási hõmérséklet tartománya: ( ) C - Kapcsolási hõmérséklet különbség: (4 ± 1,5) K ϑ

60 1 sorozat - pari termosztátok és higrosztátok Állítható higrosztát a kapcsolószekrények páratartalmának felügyeletére ϕ ípus: váltóérintkezõ, 6 A 250 V AC (AC1) - ápfeszültség: 230 V AC - A tápfeszültség és a relékimenet egymástól galvanikusan elválasztott - ED-es állapotjelzés: világít, ha a záróérintkezõ zárt - Bekapcsolási páratartalom állítási tartománya: ( ) % - Kikapcsolási páratartalom különbség: (5 ± 1) % ϕ Állítható higrosztát és termosztát a kapcsolószekrények páratartalmának és hõmérsékletének felügyeletére ϕ ϑ ϕ ϑ ϕ/ϑ ípus: váltóérintkezõ, 6 A 250 V AC (AC1) - ápfeszültség: 230 V AC - A tápfeszültség és a relékimenet egymástól galvanikusan elválasztott - ED-es állapotjelzés: világít, ha a záróérintkezõ zárt - Bekapcsolási páratartalom állítási tartománya: ( ) % - Kikapcsolási páratartalom különbség: (4 ± 1) % - Bekapcsolási hõmérséklet állítási tartománya: ( ) C - Kikapcsolási hõmérséklet különbség: (2 ± 1) K

61 7E sorozat - Elektronikus fogyasztásmérõk Közvetlen bekötésû váltakozóáramú elektronikus fogyasztásmérõk hatásos energiamennyiségek mérésére, egyfázisú kivitel - 1-fázisú váltakozóáramú, 230 V, 50 Hz - Max. tartós határáram: 20 A ill. 32 A - D szerelõsínre rögzíthetõ - 17,5 mm széles - Megfelel az E szabványnak - Pontossági osztály 1 (1 %) - Mérési tartomány: (0, ) A ill. (0, ) A - Készülék védelmi kategóriája - Az S0 kimenet alkalmas központi tarifavezérlõhöz vagy elszámolási rendszerhez történõ csatlakoztatásra Rendelési számok 20 A: 7E : nem hitelesíthetõ kivitel 32 A: 7E : hitelesíthetõ, de nem hitelesített kivitel 32 A: 7E : hitelesített, MD kivitel - 1-fázisú váltakozóáramú, 230 V, 50 Hz - Max. tartós határáram: 65 A - D szerelõsínre rögzíthetõ - 35 mm széles - Megfelel az E szabványnak - Pontossági osztály 1 (1 %) - Mérési tartomány: (0,5...65) A - Készülék védelmi kategóriája - Az S0 kimenet alkalmas központi tarifavezérlõhöz vagy elszámolási rendszerhez történõ csatlakoztatásra Rendelési számok 7E : hitelesíthetõ, de nem hitelesített kivitel 7E : hitelesített, MD kivitel Hitelesítés az Európai Parlament és anács 2004/22/EK sz. MD irányelve, ill. az azt Magyarországon harmonizáló 8/2006 (.27) GKM számú rendelet szerint. 61

62 7E sorozat - Elektronikus fogyasztásmérõk Közvetlen bekötésû váltakozóáramú elektronikus fogyasztásmérõk hatásos energiamennyiségek mérésére, háromfázisú kivitel - 3-fázisú váltakozóáramú, 230/400 V, 50 Hz - Max. tartós határáram: 65 A - D szerelõsínre rögzíthetõ - 70 mm széles - Megfelel az E szabványnak - Pontossági osztály 1 (1 %) - Mérési tartomány: (0,5...65) A - Készülék védelmi kategóriája - Az S0 kimenet alkalmas központi tarifavezérlõhöz vagy elszámolási rendszerhez történõ csatlakoztatásra Rendelési számok 7E : hitelesíthetõ, de nem hitelesített kivitel 7E : hitelesített, MD kivitel - 3-fázisú váltakozóáramú, 230/400 V, 50 Hz - Max. tartós határáram: 65 A - 2 tarifás mérõmû - D szerelõsínre rögzíthetõ - 70 mm széles - Megfelel az E szabványnak - Pontossági osztály 1 (1 %) - Mérési tartomány: (0,5...65) A - Készülék védelmi kategóriája - Az S0 kimenet alkalmas központi tarifavezérlõhöz vagy elszámolási rendszerhez történõ csatlakoztatásra - anúsítványok Rendelési számok 7E : hitelesíthetõ, de nem hitelesített kivitel 7E : hitelesített, MD kivitel 62 R 1, 2 = A hangfrekvenciás vezérlõegység záró kontaktusa esetén a 2. tarifa számláló mûködik. Hitelesítés az Európai Parlament és anács 2004/22/EK sz. MD irányelve, ill. az azt Magyarországon harmonizáló 8/2006 (.27) GKM számú rendelet szerint.

63 7E sorozat - Elektronikus fogyasztásmérõk Státuszjelzõ ED normál üzemi körülmények között ípus nincs Energiavételezés kismértékû nagymértékû mpulzus kwh-ként mpulzus szünetidõ A fogyasztási helyen pillanatnyi teljesítményfelvétel becslése kw-ban 7E.12/ ms = 0,03 kw x impulzusok száma / perc 7E ms = 0,06 kw x impulzusok száma / perc 7E ms = 0,6 kw x impulzusok száma / perc Státuszjelzõ ED helytelenül bekötött bemenõ vagy elmenõ csatlakozókkal Hibaállapot lép fel, amennyiben a bemeneti vagy kimeneti kapcsok fel vannak cserélve. ípus 7E.12 7E.13 7E.16 felcserélve, impulzushossz 600 ms, szünetidõ 600 ms 7E.36 mpulzus hossz 100 ms 1 fázisban 1 1 felcserélve vagy kiesett mpulzus hossz 100 ms 2 fázisban 2 2 felcserélve vagy kiesett mpulzus hossz 100 ms 3 fázisban 3 3 felcserélve vagy kiesett 1 fázisban 1 1 és 2 fázisban 2 2 felcserélve vagy kiesett 1 fázisban 1 1 és 3 fázisban 3 3 felcserélve vagy kiesett 1 fázisban 1 1, 2 fázisban 2 2 és 3 fázisban 3 3 felcserélve vagy kiesett A készülék bekötése elõtt a következõkre ügyeljünk: - e kössük az 1, 2 vagy 3 fázist az kapocsra, mert az a készülék azonnali meghibásodását eredményezi - A készülék bekötése elõtt ca. 0,5 óráig legyen szobahõmérsékleten, hogy a mérõben a nedvesség képzõdését elkerüljük. 63

64 7E sorozat - Elektronikus fogyasztásmérõk Az S0+ / S0- kimenetek csatlakoztatása Az S0+ / S0- kimenetek felhasználásával a különbözõ helyeken beépített hatásos fogyasztásmérõk központi leolvasása lehetséges. (Vigyázat: Az S0+ / S0- kimenetek helyes bekötésére / polaritására oda kell figyelni mind az 1- mind a 3-fázisú mérõkészülékeknél.) Elosztott módon beépített fogyasztásmérõk Befoglaló méretek Központi leolvasókészülék, energiafelügyeleti rendszer (max. 20 ma mérõnként) (2-tarifás mérõknél hangfrekvenciás vezérlõegységet is kell használni) 64

65 7E sorozat - Elektronikus fogyasztásmérõk artozékok akaró és plombáló fedél a 7E.13 típusú fogyasztásmérõkhöz 07E.13 2 darab plombáló fedél szükséges. akaró és plombáló fedél a 7E.16, 7E.36 típusú fogyasztásmérõkhöz 07E.16 7E.16-2 darab plombáló fedél szükséges. 7E.36-4 darab plombáló fedél szükséges. 65

66 71-es sorozat - Mérõ- és felügyeleti relék Bevezetés A felügyeleti relék segítségével elkerülhetõk a hosszú állásidõk és a költséges javítások gépeken és villamos berendezésekben. A nagy megbízhatóság igénye a felügyeleti relék esetében is elsõrendû. A 71-es sorozatú mérõ- és felügyeleti relék a gyakorlati alkalmazásokhoz illeszkedõ gyártmánycsoportot alkotnak, amelyek a gépi berendezések optimális védelmét garantálják. egmesszebbmenõen alkalmasak ipari felhasználásra, hosszú üzemidõkig. Általános adatok 71-es sorozathoz Érintkezõk tartós határárama: 10 A /250 V AC (AC1) Max. bekapcsolási áram: 15 A egkisebb kapcsolható terhelés: 300 mw / (5 V / 5 ma) Max. kapcsolási teljesítmény AC1: 2500 VA Max. kapcsolási teljesítmény AC15 (230 V): 500 VA Egyfázisú motorterhelés AC3 üzem (230 V): 0,5 kw Környezeti hõmérséklettartomány: ( ) C Villamos élettartam (AC1): kapcsolási ciklus Védettség: P20 anúsítványok: A készülékek méretei: A1 Z1 Z A , , 71.31, 71.41, artalom: Relé típus Rövid leírás oldal egyfázisú 230V hálózati feszültségfigyelés háromfázisú 400V hálózati feszültségfigyelés háromfázisú 400V aszimmetria, fázissorrend, fáziskiesés érzékelése univerzális feszültségfigyelés (CD kijelzõs programozás) univerzális áramfigyelés (CD kijelzõs programozás) termisztoros felügyeleti relé (PC hõmérsékletellenõrzés) (230 V AC) termisztoros felügyeleti relé (PC hõmérsékletellenõrzés) (24 V AC/DC) termisztoros felügyeleti relé (PC hõmérsékletellenõrzés) (230 V AC) 73, termisztoros felügyeleti relé (PC hõmérsékletellenõrzés) (24 V AC/DC) 73, 74 66

67 71-es sorozat - Mérõ- és felügyeleti relék Egyfázisú 230 V hálózati feszültségfigyelés beállítható határértékekkel U= 230 V AC (50/60 Hz) ípus váltóérintkezõ, 10 A 250 V AC (AC1) - ΔU: (±5...±20) %U - évleges tápfeszültség: 230 V AC (hálózati feszültség) - D szerelõsínre rögzítéshez A ~U > < A2 U% 10 min 5 min U + x% Kikapcsolás: Késleltetés nélkül, amenynyiben a vizsgált jellemzõ a beállított tartományon kívül kerül. U U x% 0,0 U DEF C11-14 Bekapcsolás: A rögzített idõzítés leteltét követõen, amennyiben a vizsgált jellemzõ a beállított tartományban van C = Kimeneti kontaktus Záróérintkezõ (6-2) bekapcsolt helyzetû, ha a vizsgált jellemzõ a beállított tartományban van. ED mûködési állapotjelzések ndulási állapot ormál mûködés Hibaállapot Bekapcsolást követõen = 5 vagy 10 min kont. nyitott bekapcsol leteltével, ha a vizsgált jellemzõ rendben ormál mûködés kont. zárt, ha a vizsgált jellemzõ rendben késleltetés folyamatban kont. nyitott leteltével a vizsgált jellemzõ nincs rendben, akkor a kont. nyitott bekapcsol leteltével, bekapcsol, ha a vizsgált ha a vizsgált jellemzõ rendben jellemzõ rendben 67

68 71-es sorozat - Mérõ- és felügyeleti relék Háromfázisú 400 V hálózati feszültségfigyelés beállítható határértékekkel A1 A2 A U= 400 V AC 3~ (50/60 Hz) U% ípus váltóérintkezõ, 10 A 250 V AC (AC1) - ΔU: ( ) %U ill. +15 %U - évleges tápfeszültség: 400 V AC (hálózati feszültség) - D szerelõsínre rögzítéshez 3~U > < s 12 s Memory O OFF U U x%+1% U x% MEMORY OFF MEMORY O 1,15 U 1,14 U 0,0 U DEF C11-14 DEF C11-14 t< * t< t< * RESE MEMORY = nyugtázás a tápfeszültség megszakításával, vagy a kapcsoló O állásból OFF helyzetbe mozdításával, majd visszaállításával O OFF O * Kikapcsolás: Rögzített idõzítés leteltét követõen, ha a vizsgált jellemzõ a beállított tartományon kívül van. Bekapcsolás MEMORY OFF helyzetben: Amennyiben a vizsgált jellemzõ a visszaállítási küszöböt átlépi. Bekapcsolás MEMORY O helyzetben: Amennyiben a vizsgált jellemzõ a beállított tartományon belül van és nyugtázás történt (RESE). RESE (nyugtázás): A MEMORY kapcsolót O állásból OFF helyzetbe és vissza állítani, vagy a tápfeszültséget megszakítani. C = Kimeneti kontaktus Záróérintkezõ (6-2) bekapcsolt helyzetû. ED mûködési állapotjelzések 68 ípus ormál mûködés Hibaállapot Reset Memory OFF O OFF Memory O O OFF ormál mûködés kont. zárt, ha a vizsgált jellemzõ rendben ormál mûködés kont. zárt, ha a vizsgált jellemzõ rendben késleltetés folyamatban kont. zárt kikapcsol leteltével, ha a vizsgált jellemzõ nincs rendben késleltetés folyamatban kont. zárt kikapcsol leteltével, ha a vizsgált jellemzõ nincs rendben leteltével a vizsg. jell. nincs rendben kont. nyitott bekapcsol, ha a vizsgált jellemzõ rendben leteltével a vizsg. jell. nincs rendben kont. nyitott önállóan nem kapcsol be leteltével a vizsg. jellemzõ rendben, a kont. nyitott bekapcsol RESE után

69 71-es sorozat - Mérõ- és felügyeleti relék Háromfázisú aszimmetria, fázissorrend és fáziskimaradás figyelése A1 A2 A U= 400 V AC 3~ (50/60 Hz) ípus váltóérintkezõ, 10 A 250 V AC (AC1) - évleges tápfeszültség: 400 V AC (hálózati feszültség) - D szerelõsínre rögzítéshez 3~U ASY Kikapcsolás: Fázisaszimmetria, rossz fázissorrend vagy fáziskimaradás felléptekor. ED ASY sárga Fázisaszimmetria ED DEF piros A feszültség értéke A1(1) és/vagy A2(5) mérõbemeneteken >1,11U, rossz fázissorrend, fáziskimaradás A3(9) mérõbemeneten ED O zöld A mérõrendszer aktív állapotú, a mérõbemenetek (A1-A2 ill. 1-5) érzékelik a hálózati feszültséget. C = Kimeneti kontaktus Záróérintkezõ (6-2) bekapcsolt helyzetû. ED mûködési állapotjelzések ormál mûködés ormál mûködés kont. zárt, ha a vizsgált jellemzõk rendben A feszültség A1(1) és/vagy A2(5) mérõbemeneteken hiányzik kont. nyitott bekapcsol, ha a feszültség megvan és a vizsgált jellemzõk rendben vannak Helytelen fázissorrend, feszültségkimaradás vagy a feszültség értéke A1(1) és/vagy A2(5) mérõbemeneteken > 1,11U kont. nyitott bekapcsol, ha a vizsgált jellemzõk rendben vannak Hibaállapot Fázisaszimmetria nincs rendben kont. nyitott bekapcsol be, ha az aszimmetria határértéken belüli 69

70 71-es sorozat - Mérõ- és felügyeleti relék Univerzális feszültségfigyelés kijelzõs programozással ~ + U - ~ A1 Z1 Z U= 230 V AC (50/60 Hz) Programozható U AC: ( )V DC: ( )V ípus váltóérintkezõ, 10 A 250 V AC (AC1) - évleges tápfeszültség: 230 V AC (hálózati feszültség) - D szerelõsínre rögzítéshez ~U > < A2 U Bekapcsolási hiszterézis (5-50) % U n 0,1 s 12 s Memory ullfeszültség biztos MEMORY O MEMORY OFF U Up U o U Up U Up Hys U o +Hys U o 0,0 U DEF C11-14 DEF C11-14 t t t * t Uo...Uo + Hys UUp...UUp Hys UUp...Uo *RESE MEMORY = 1 s-ig a SE/RESE nyomógombot megnyomni. * t * * t Kikapcsolás U o üzemmódban: A beállított feszültség határérték alá kerüléskor, a idõzítés leteltét követõen. U Up üzemmódban: A beállított feszültség határérték fölé kerüléskor, a idõzítés leteltét követõen. U o U Up üzemmódban: A beállított feszültség határérték alá illetve fölé kerüléskor, a idõzítés leteltét követõen. Megjegyzés: Ha a feszültség értéke a beállítási tartományon kívül esik a idõtartamig nincs kikapcsolás Bekapcsolás: U o vagy U Up üzemmódban A kapcsolási hiszterézis meghaladása visszakapcsolást eredményez. U o U Up üzemmódban: A beállítási határértékek (U o vagy U Up ) meghaladása visszakapcsolást eredményez. RESE MEMORY (nyugtázás): 1 s-ig a SE/RESE nyomógombot megnyomni. C = Kimeneti kontaktus Záróérintkezõ (6-2) bekapcsolt helyzetû. ED / CD mûködési állapotjelzések 70 ípus ormál mûködés Hibaállapot Reset Memory OFF Memory O Mért érték van kijelezve kont. zárt, ha a vizsgált jellemzõ rendben Mért érték van kijelezve kont. zárt, ha a vizsgált jellemzõ rendben Mért érték van kijelezve késleltetés folyamatban kont. zárt a vizsgált jellemzõ nincs rendben Mért érték van kijelezve késleltetés folyamatban kont. zárt a vizsgált jellemzõ nincs rendben Mért érték van kijelezve leteltével a vizsg. jell. nincs rendben kont. nyitott bekapcsol, ha a vizsgált jellemzõ rendben "M" villog, mért érték van kijelezve leteltével a vizsg. jell. nincs rendben kont. nyitott önállóan nem kapcsol be "M" nem villog, mért érték van kijelezve leteltével a vizsg. jell. nincs rendben kont. nyitott bekapcsol 1 s RESE után

71 71-es sorozat - Mérõ- és felügyeleti relék Univerzális áramfigyelés kijelzõs programozással Amennyiben a mérendõ áram 10 A-t (AC) meghaladja, 50/A - 600/A áttételû áramváltót kell használni ípus váltóérintkezõ, 10 A 250 V AC (AC1) - évleges tápfeszültség: 230 V AC - D szerelõsínre rögzítéshez ~ + - ~ A1 Z1 Z ~ > < A2 U= 230 V AC (50/60 Hz) Programozható AC: ( )A 600 A DC: ( )A Bekapcsolási hiszterézis (5-50) % n 0.1 s 0.1 s s 20 s Memory ullfeszültség biztos MEMORY O MEMORY OFF Up o Up Up Hys o +Hys o 0,0 U DEF C11-14 DEF C Memory OFF Memory O t 1 t 1 1 t 1 * t 1 o...o + Hys Up...Up Hys Up...o *RESE MEMORY = 1 s-ig a SE/RESE nyomógombot megnyomni. ED / CD mûködési állapotjelzések * t 1 * t Kikapcsolás: o üzemmódban: A beállított áram határérték alá kerüléskor, a 1 idõzítés leteltét követõen. Up üzemmódban: A beállított áram határérték fölé kerüléskor, a 1 idõzítés leteltét követõen. o Up üzemmódban: A beállított áram határérték alá illetve fölé kerüléskor, a 1 idõzítés leteltét követõen. Megjegyzés: Ha az áram értéke a beállítási tartományon kívül esik a 1 idõtartamig nincs kikapcsolás. A bekapcsolási áramlökés 2 értékig nincs figyelembe véve. Bekapcsolás o vagy Up üzemmódban: A kapcsolási hiszterézis átlépése visszakapcsolást eredményez. o Up üzemmódban: A beállítási határértékek ( o vagy Up ) újboli elérése visszakapcsolást eredményez. RESE MEMORY (nyugtázás): 1 s-ig a SE/RESE nyomógombot megnyomni. C = Kimeneti kontaktus Záróérintkezõ (6-2) bekapcsolt helyzetû ípus ormál mûködés Hibaállapot Reset Mért érték van kijelezve 2 idõzítés folyamatban kont. zárt Mért érték van kijelezve 2 idõzítés folyamatban kont. zárt Mért érték van kijelezve kont. zárt, ha a vizsgált jellemzõ rendben Mért érték van kijelezve kont. zárt, ha a vizsgált jellemzõ rendben Mért érték van kijelezve 1 késleltetés folyamatban kont. zárt a vizsgált jellemzõ nincs rendben Mért érték van kijelezve 1 késleltetés folyamatban kont. zárt a vizsgált jellemzõ nincs rendben Mért érték van kijelezve 1 leteltével a vizsg. jell. nincs rendben kont. nyitott bekapcsol, ha a vizsgált jellemzõ rendben "M" villog, "M" nem villog, mért érték van kijelezve 1 leteltével a vizsg. jell. nincs rendben kont. nyitott önállóan nem kapcsol be mért érték van kijelezve 1 leteltével a vizsg. jell. nincs rendben kont. nyitott bekapcsol 1 s RESE után 71

72 71-es sorozat - Mérõ- és felügyeleti relék ermisztoros relék hõmérsékletfigyelésre PC érzékelõkhöz (+) (-) U= 230 V AC or 24 50/60 V AC/DC Hz vagy 24 V DC/AC 50/60 Hz A1 Z1 Z2 ípus záróérintkezõ, 10 A 230 V AC - évleges tápfeszültség: 230 V AC ípus záróérintkezõ, 10 A 230 V AC - évleges tápfeszültség: 24 V AC/DC - D szerelõsínre rögzítéshez > < A2 (-) PC ype A D VDE 0660 Part 303 U R [Ω] DEF U C11-14 *PC-vezetékszakadás * ** **PC-vezeték rövidzárlata Kikapcsolás: - PC mérõvezeték szakadásakor, a hõmérséklet emelkedésekor, ha R PC >(2,5... 3,6)kΩ, - PC érzékelõ rövidzárlatakor: R PC <20Ω, - áramkimaradáskor Bekapcsolás: A felügyelt hõmérséklet a megengedett tartományban: R PC >(1,0... 1,5)kΩ C = Kimeneti kontaktus Záróérintkezõ (6-2) bekapcsolt helyzetû: a hõmérséklet a megengedett tartományban van. ED mûködési állapotjelzések ípus ormál mûködés Hibaállapot x.xxx.0300 ormál mûködés kont. zárt, ha a vizsgált jellemzõ rendben úl magas hõmérséklet vagy PC-vezetékszakadás, vagy PC-rövidzárlat kontaktus nyitott, bekapcsol, ha a vizsgált jellemzõ rendben 72

73 71-es sorozat - Mérõ- és felügyeleti relék ermisztoros relék hõmérsékletfigyelésre PC érzékelõkhöz, hibaállapot tárolóval (memória) ípus váltóérintkezõ, 10 A 230 V AC - évleges tápfeszültség: 230 V AC ípus váltóérintkezõ, 10 A 230 V AC - évleges tápfeszültség: 24 V AC/DC - D szerelõsínre rögzítéshez MEMORY O MEMORY OFF U R [Ω] DEF U C C C C U C C C C DEF *** (+) (-) * ** A1~(+) Z1 Z2 *PC-vezetékszakadás **PC-vezeték rövidzárlata ***RESE MEMORY = yugtázás hibaállapoti kikapcsolást követõen. 1. A tápfeszültség megszakításával vagy 2. B1-B2 kapcsokhoz csatlakoztatott külsõ nyugtázó nyomógomb mûködtetésével vagy 3. A készüléken lévõ memóriakapcsoló mûködtetésével az alábbiak szerint O OFF O > < A2~(-) Reset B1 B U= 230 V AC or 24 50/60 V AC/DC Hz vagy 24 V DC/AC 50/60 Hz PC ype A D VDE 0660 Part 303 Memory O OFF Reset yomógomb és kézi kapcsoló Kikapcsolás: - PC mérõvezeték szakadásakor: R PC >(2,5... 3,6) kω, - PC érzékelõ rövidzárlatakor: R PC <20Ω, - áramkimaradáskor Bekapcsolás: A felügyelt hõmérséklet a megengedett tartományban: R PC >(1,0... 1,5) kω, Visszakapcsolás MEMORY OFF helyzetben: Amennyiben a felügyelt hõmérséklet a megengedett tartományban van. Visszakapcsolás MEMORY O helyzetben: Amennyiben a felügyelt hõmérséklet a megengedett tartományban van és nyugtázás történt RESE MEMORY (nyugtázás): A MEMORY kapcsolót O állásból OFF helyzetbe és vissza mûködtetni, vagy a tápfeszültséget megszakítani, vagy a külsõ nyugtázó nyomógombot mûködtetni. C = Kimeneti kontaktus Záróérintkezõ (11-14) bekapcsolt helyzetû: a hõmérséklet a megengedett tartományban van. 73

74 71-es sorozat - Mérõ- és felügyeleti relék ED mûködési állapotjelzések ípus ormál mûködés Hibaállapot Reset x.xxx.0001 Memory OFF O OFF ormál mûködés kont. zárt, ha a vizsgált jellemzõ rendben úl magas hõmérséklet vagy PC-vez.szakadás, vagy PC-rövidzárlat kont. nyitott bekapcsol, ha a vizsgált jellemzõ rendben x.xxx.0001 Memory O O OFF ormál mûködés kont. zárt, ha a vizsgált jellemzõ rendben úl magas hõmérséklet vagy PC-vez.szakadás, vagy PC-rövidzárlat kont. nyitott önállóan nem kapcsol be a hõmérséklet rendben kont. nyitott bekapcsol nyugtázás után 74

75 72-es sorozat - Folyadékszintfigyelõ relék Bekötési példa három érzékelõvel ípus Villamosan vezetõképes folyadékok szintfelügyeletére - Érzékenység beállítási tartománya (5 150) kω - 1 váltóérintkezõ, 16 A 250 V AC - ápfeszültség: 24 V AC vagy ( ) V AC vagy ( ) V AC vagy 400 V AC vagy 24 V DC - D szerelõsínre rögzítéshez Funkcióválasztó kapcsoló Piros ED Megszólalási érzékenység beállítása öltési funkció három érzékelõvel U Szint B1 B2 B3 Példa: öltésvezérlés Kapcsolási séma típus Ürítési funkció három érzékelõvel U Szint B1 B2 B3 F = töltés, 7 s-os kapcsolási késleltetéssel (lassú üzemmód) FS= töltés, 0,5 s-os kapcsolási késleltetéssel (gyors üzemmód) E= ürítés, 0,5 s-os kapcsolási késleltetéssel (lassú üzemmód) ES= ürítés, 7 s-os kapcsolási késleltetéssel (gyors üzemmód) 75

76 72-es sorozat - Folyadékszintfigyelõ relék Bekötési példa két érzékelõvel ípus Villamosan vezetõképes folyadékok szintfelügyeletére - Érzékenység beállítási tartománya (5 150) kω - 1 váltóérintkezõ, 16 A 250 V AC - ápfeszültség: 24 V AC vagy ( ) V AC vagy ( ) V AC vagy 400 V AC vagy 24 V DC - D szerelõsínre rögzítéshez Funkcióválasztó kapcsoló Piros ED Megszólalási érzékenység beállítása öltési funkció két érzékelõvel U Szint B1 B2 B3 Példa: Ürítésvezérlés Kapcsolási séma típus Ürítési funkció két érzékelõvel Szint F= töltés, 7 s-os kapcsolási késleltetéssel (lassú üzemmód) FS= töltés, 0,5 s-os kapcsolási késleltetéssel (gyors üzemmód) E= ürítés, 0,5 s-os kapcsolási késleltetéssel (lassú üzemmód) ES= ürítés, 7 s-os kapcsolási késleltetéssel (gyors üzemmód) 76

77 72-es sorozat - Folyadékszintfigyelõ relék Bekötési példa három érzékelõvel ípus Érzékenység fixen 150 kω - 1 váltóérintkezõ, 16 A 250 V AC - ápfeszültség: 24 V AC vagy ( ) V AC vagy ( ) V AC vagy 24 V DC - D szerelõsínre rögzítéshez - Villamosan vezetõképes folyadékok szintfelügyeletére Piros ED F = töltés, 1 s-os be- és kikapcsolási késleltetéssel E = ürítés, 1 s-os be- és kikapcsolási késleltetéssel öltési funkció három érzékelõvel U Szint B1 B2 B3 Példa: öltésvezérlés Kapcsolási séma Ürítési funkció három érzékelõvel típus U Szint B1 B2 B3 77

78 72-es sorozat - Folyadékszintfigyelõ relék Bekötési példa két érzékelõvel ípus Érzékenység fixen 150 kω - 1 váltóérintkezõ, 16 A 250 V AC - ápfeszültség: 24 V AC vagy ( ) V AC vagy ( ) V AC vagy 24 V DC - D szerelõsínre rögzítéshez - Villamosan vezetõképes folyadékok szintfelügyeletére Piros ED F = töltés, 1 s-os be- és kikapcsolási késleltetéssel: Z1-Z2 nincs áthidalva E = ürítés, 1 s-os be- és kikapcsolási késleltetéssel: Z1-Z2 áthidalva öltési funkció két érzékelõvel U Szint B1 B2 B3 Példa: Ürítésvezérlés Kapcsolási séma típus Ürítési funkció két érzékelõvel Szint 78

79 72-es sorozat - Folyadékszintfigyelõ relék Kiegészítõk Érzékelõfej (mérõszonda) vezetõ tulajdonságú folyadékokhoz egybeöntött bekötõvezetékkel. Alkalmazható folyadékszintek felügyeletére tartályokban, tároló edényekben normál közegnyomás értékek esetén. Az érzékelõ élelmiszereket nem károsító anyagokból készül az EU 2002/77 direktíva és FDA kódolás (21/177 rész) szerint. A szükséges számú mérõszondát a folyadékszintfigyelõ relékhez külön meg kell rendelni. Érzékelõfej 6 m-es bekötõvezetékkel (1,5 mm 2 ) Érzékelõfej 15 m-es bekötõvezetékkel (1,5 mm 2 ) Max. folyadékhõmérséklet C +100 Érzékelõtartó egy M4 külsõ menetes szonda részére 3/8'' belsõ méretû méréselvételi csavarozáshoz. Két kivezetés az érzékelõhöz, egy pedig a 3/8'' méretû rögzítõgyûrûhöz van csatlakoztatva. Használható a tartályokon, ahol a közegnyomás 12 bar alatti. Vezetõ anyagú tartály és 3 érzékelõs felügyeleti funkció esetén, 2 érzékelõtartó szükséges, mert a tartály segédszondaként használható, (a referenciaszint a relé B3 csatlakozókapcsához bekötve). Dugaszolható csatlakozóval szállítva. A szükséges számú mérõszondát, hosszabbító csatlakozókat és érzékelõtartót a folyadékszintfigyelõ relékhez külön meg kell rendelni. ípus Max. folyadékhõmérséklet C Max. nyomásállóság 12 bar Csatlakozó kábel külsõ átmérõje 6 mm Érzékelõtartó három M4 külsõ menetes szonda részére 2'' belsõ méretû méréselvételi csavarozáshoz illetve 3xM5 csavaros rögzítéshez. A szükséges számú mérõszondát, hosszabbító csatlakozókat és érzékelõtartót a folyadékszintfigyelõ relékhez külön meg kell rendelni. ípus Max. folyadékhõmérséklet C Elektróda és hosszabbító csatlakozó Elektróda mm hosszú, M4 külsõ menettel, rozsdamentes acélból Hosszabbító csatl., 25 mm hosszú, 6mm, M4 belsõ menettel, rozsdamentes acélból Az elektróda meghoszabbítása a szükséges mérõszonda hossz eléréséhez. ávtartó: a típusú elektróda tartóban rögzített rúdelektródák távtartására ípus Figyelem: a távtartón lerakódások keletkezhetnek, amelyek megnehezíthetik a folyadékok elfolyását és ezáltal megváltozhat a felügyelt folyadékszint. 79

80 72-es sorozat - Folyadékszintfigyelõ relék Üzemi állapot jelzése, típusok: és Piros ED ápfeszültség Kimeneti relé Kimeneti relé érintkezõ nyitott zárt K elejtett BE elejtett BE elejtett (késleltetés BE) BE meghúzott

81 80-as sorozat - Sorbaépíthetõ idõrelék Bekötési példa indítókontaktussal A1 csatlakozóhoz ípus váltóérintkezõ, 16 A 250 V AC (AC1) - évleges tápfeszültség: (12-240) V AC/DC - D szerelõsínre rögzítéshez ndítókontaktus A1 A2 B1 Kapcsolási séma ípusok /- / A2 A1 16 ámpaterhelés dõzítési funkciók U= vezérlõfeszültség = Kapcsolórelé záró kontaktusa típus U típus t< (A) Meghúzáskésleltetéses mûködésmód Az idõzítés a vezérlõfeszültség (U) rákapcsolásakor kezdõdik. A beállított késleltetés leteltével a záróérintkezõ zár. U t< (D) Bekapcsolást törlõ mûködésmód Az idõzítés a vezérlõfeszültség (U) rákapcsolásakor kezdõdik, a záróérintkezõ azonnal zár. A beállított késleltetés leteltével a relé elejtett állapotú lesz, a záróérintkezõ nyit típus U t< (SW) mpulzusrelés (villogó) üzemmód, impulzus kezdettel A vezérlõfeszültség (U) rákapcsolásakor a záróérintkezõ zár. A beállított impulzusidõ leteltével a záróérintkezõ nyit, majd a szünetidõt követõen ismételten zár. (impulzusidõ = szünetidõ) Figyelem: A mûködési funkciót feszültségmentes állapotban kell beállítani. 81

82 80-as sorozat - Sorbaépíthetõ idõrelék Bekötési példa külsõ indítókontaktussal B1 csatlakozóhoz ípus 80.01/ váltóérintkezõ, 16 A 250 V AC (AC1) - évleges tápfeszültség: 80.01/91 esetén (12-240) V AC/ DC - D szerelõsínre rögzítéshez ndítókontaktus A1 B1 A2 Kapcsolási séma ípusok 80.01/91 /- /+ S A2 A1 B1 16 ámpaterhelés dõzítési funkciók típus U S U S típus U= vezérlõfeszültség S= külsõ indítókontaktus = Kapcsolórelé záró kontaktusa t< (CE) Meghúzás- és ejtéskésleltetéses mûködésmód A hálózati feszültség (U) folyamatosan az A1-A2 kapcsokra van kapcsolva. Az indítókontaktus zárásakor és a beállított késleltetés leteltével a relé záróérintkezõje zár. Az indítókontaktus nyitásakor a késleltetést követõen a relé záróérintkezõje nyit. (DE) mpulzusadós mûködésmód (bekapcsolást törlõ) A hálózati feszültség (U) folyamatosan az A1-A2 kapcsokra van kapcsolva. Az indítókontaktus zárásakor (S) a záróérintkezõ azonnal zár. A beállított késleltetés leteltével a záróérintkezõ nyit típus U S típus U S t<1 t< (BE) Ejtéskésleltetéses mûködésmód A hálózati feszültség (U) folyamatosan az A1-A2 kapcsokra van kapcsolva. Az indítókontaktus zárásakor (S) a relé meghúzott állapotú lesz, a záróérintkezõ zár. Az elejtési késleltetés a vezérlõkontaktus nyitásával indul. (E) Aszimmetrikus ütemadó üzemmód, impulzus kezdettel. A hálózati feszültség (U) folyamatosan az A1-A2 kapcsokra van kapcsolva. Az indítókontaktus zárásakor (S) a záróérintkezõ azonnal zár. A beállított 1 impulzusidõ leteltével a relé záróérintkezõje nyit, majd 2 szünetidõt követõen ismételten zárt. Figyelem: A mûködési funkciót feszültségmentes állapotban kell beállítani. 82

83 80-as sorozat - Sorbaépíthetõ idõrelék Bekötési példa indítókontaktussal A1 csatlakozóhoz ípus váltóérintkezõ, 16 A 250 V AC (AC1) - évleges tápfeszültség: (12-240) V AC/ DC - D szerelõsínre rögzítéshez ndítókontaktus A1 A2 B1 Kapcsolási séma ípus /- / A2 A1 B1 16 ámpaterhelés dõzítési funkciók U= vezérlõfeszültség = Kapcsolórelé záró kontaktusa típus U () Aszimmetrikus ütemadó üzemmód, impulzus kezdettel t<1 A vezérlõfeszültség (U) A1-A2 kapcsokra kapcsolásakor a relé meghúzott állapotú lesz. A beállított 1 impulzusidõ leteltével a relé elejtett állapotú lesz, majd 2 szünetidõt követõen ismételten meghúzott. Figyelem: A mûködési funkciót feszültségmentes állapotban kell beállítani. 83

84 80-as sorozat - Sorbaépíthetõ idõrelék Bekötési példa indítókontaktussal A1 csatlakozóhoz ípus záróérintkezõ, 6 A 250 V AC (AC1) - évleges tápfeszültség: (12-240) V AC/ DC - D szerelõsínre rögzítéshez ndítókontaktus Kapcsolási séma /- ípus A2 /+ A1 Δ mágneskapcsoló mágneskapcsoló K1 = relé dõzítési funkciók típus 84 U Δ U= vezérlõfeszültség S= külsõ indítókontaktus = Kapcsolórelé záró kontaktusa u=(0.05 1)s Figyelem: A mûködési funkciót feszültségmentes állapotban kell beállítani. (SD) Csillag-delta indítási mûködésmód A vezérlõfeszültség (U) A1-A2 kapcsokra kapcsolásakor a ( ) relékimenet meghúzott állapotú lesz. A beállított késleltetés leteltével a relé elejtett állapotú lesz. Beállítható szünetidõt követõen (0,05s-0,1s- 0.5s-1s) a (Δ) relékimenet lesz meghúzott állapotú.

85 80-as sorozat - Sorbaépíthetõ idõrelék Üzemi állapot jelzése, típusok: 80.01, 80.82, Piros ED ápfeszültség Kimeneti relé Kimeneti relé érintkezõ nyitott zárt K elejtett BE elejtett BE elejtett (késleltetés BE) BE meghúzott Alkalmazási tanácsok: - A mûködési funkciót feszültségmentes állapotban kell beállítani. - A készülék bekötése elõtt kb. 0,5 óráig legyen szobahõmérsékleten, hogy a készüléken belül a nedvesség képzõdését elkerüljük. - Üzem közben a készüléken belüli páralecsapódást el kell kerülni. Az Európai Unió és anács 89/336/EK számú EMC irányelvével összhangban a beépített elektronika a csatolt és a vezett zavarokkal szemben akkora szilárdsággal rendelkezik, amely nagyobb, mint az MSZ E által meghatározott követelmények. Másrészt transzformátorok, motorok, mágneskapcsolók, erõsáramú vezetékek akkora zavarokat okozhatnak, amelyek tönkretehetik a készülék elektronikáját. Ezért az A1, A2 és B1-hez csatlakozó vezetékeket a lehetõ legrövidebbre kell választani. Ha szükséges, akkor az idõrelé bemeneti kapcsait megfelelõ RC-kombinációval, varisztorral vagy más túlfeszültségvédõ kapcsolással kell ellátni. 85

86 82-es sorozat - Sorbaépíthetõ idõrelék Bekötési példa ípus váltóérintkezõ, 5 A 250 V AC (AC1) - évleges tápfeszültség: (24-240) V AC vagy (24-48) V DC - pari kivitel, magasabb zavartûrési (EMC) paraméterek - D szerelõsínre rögzítéshez ndítókontaktus Kapcsolási séma ámpaterhelés dõzítési funkciók U= vezérlõfeszültség = Kapcsolórelé záró kontaktusa U t< (A) Meghúzás késleltetésû relé A hálózati feszültség (U) relére (A1-A2) kapcsolásakor az idõzítés indul. Az elõre beállított idõkésleltetés letelte után a záróérintkezõ zár. U t< (D) Bekapcsolást törlõ relé A hálózati feszültség (U) relére (A1-A2) kapcsolásakor az idõzítés indul, a záróérintkezõ azonnal zár. A beállított idõ letelte után a záróérintkezõ nyit. U t< (SW) Villogó relé, szimmetrikus, impulzusindítással A záróérintkezõ a hálózati feszültség (U) rákapcsolásakor azonnal zár. Az idõrelé a meghúzott és nyugalmi állapotot veszi fel ismétlõdõen, amíg a hálózati feszültség a relére van kapcsolva. (impulzusidõ = szünetidõ) U S t< (BE) Ejtés késleltetésû relé A hálózati feszültség (U) folyamatosan a relére (A1-A2) van kapcsolva. A vezérlõ kontaktus (S) zárásakor a záróérintkezõ azonnal zár. A vezérlõ kontaktus nyitásakor a kívánt idõkésleltetés elkezdõdik. 86

87 82-es sorozat - Sorbaépíthetõ idõrelék Bekötési példa ípus záróérintkezõ, 5 A 250 V AC (AC1) - évleges tápfeszültség: (24-240) V AC vagy (24-48) V DC - pari kivitel, magasabb zavartûrési (EMC) paraméterek - D szerelõsínre rögzítéshez Kapcsolási séma ípus mágneskapcsoló Δ mágneskapcsoló K1 = relé dõzítési funkciók U Δ u= 60 ms (SD) Csillag-delta indítórelé A hálózati feszültségnek (U) a relére (A1-A2) kapcsolásakor a csillagindítás ( ) záróérintkezõje zár. A beállított idõ letelte után a csillagindítás záróérintkezõje nyit. A csillagindítást követõ kb. ( ) ms átkapcsolási szünet letelte után a deltaindítás (Δ) záróérintkezõje zár. 87

88 82-es sorozat - Sorbaépíthetõ idõrelék Üzemi állapot jelzése ED dõrelé típusa ápfeszültség Kimeneti relé Kimeneti relé érintk. nyitott zárt BE BE elejtett meghúzott BE BE meghúzott ( ) meghúzott (Δ) Alkalmazási tanácsok: - A készülék bekötése elõtt kb. 0,5 óráig legyen szobahõmérsékleten, hogy a készüléken belül a nedvesség képzõdését elkerüljük. - Üzem közben a készüléken belüli páralecsapódást el kell kerülni. Az Európai Unió és anács 89/336/EK számú EMC irányelvével összhangban a beépített elektronika a csatolt és a vezett zavarokkal szemben akkora szilárdsággal rendelkezik, amely nagyobb, mint az MSZ E által meghatározott követelmények. Másrészt transzformátorok, motorok, mágneskapcsolók, erõsáramú vezetékek akkora zavarokat okozhatnak, amelyek tönkretehetik a készülék elektronikáját. Ezért az A1, A2 és B1-hez csatlakozó vezetékeket a lehetõ legrövidebbre kell választani. Ha szükséges, akkor az idõrelé bemeneti kapcsait megfelelõ RC-kombinációval, varisztorral vagy más túlfeszültségvédõ kapcsolással kell ellátni. 88
