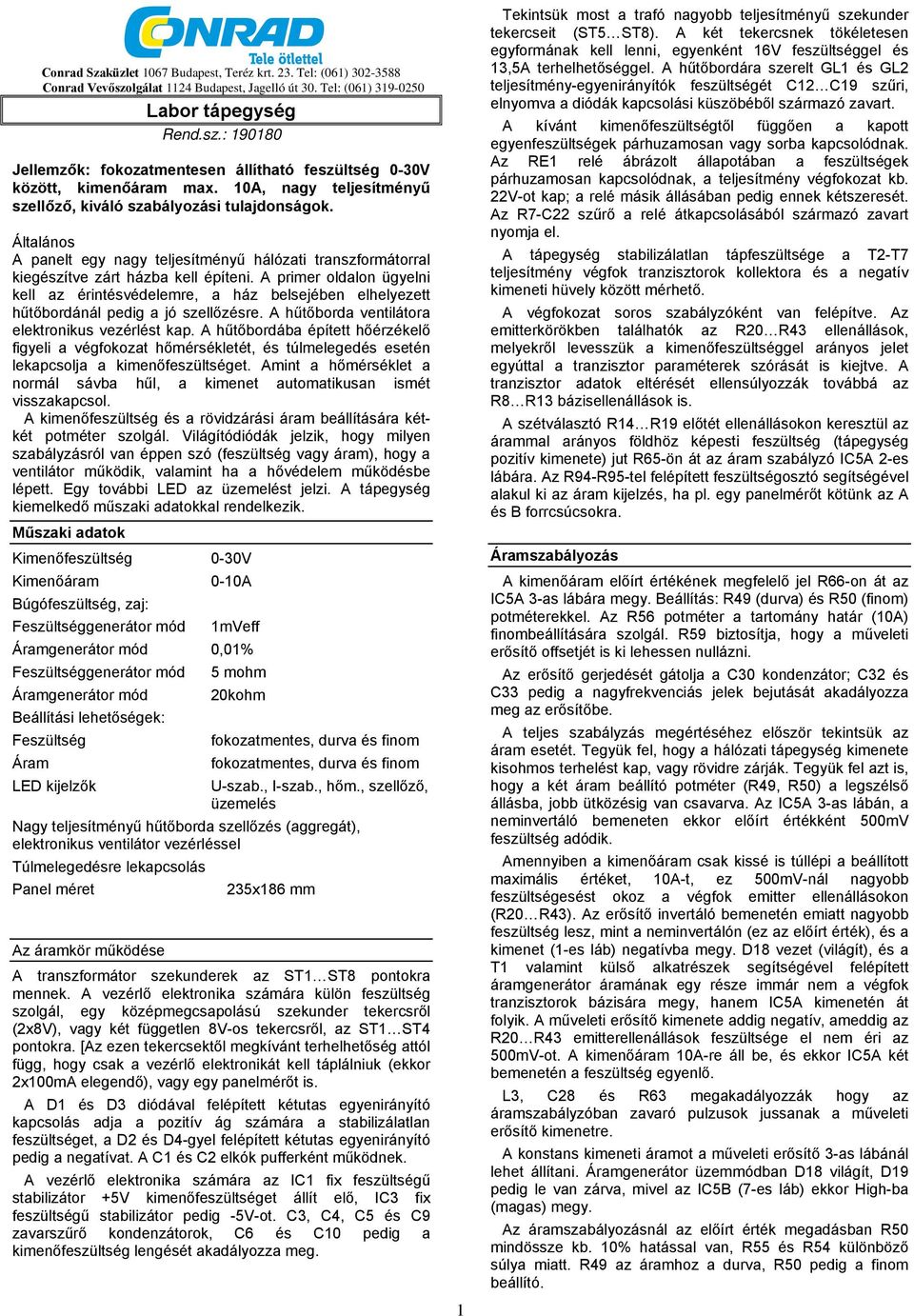

1 Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) Labor tápegység Rend.sz.: Jellemzők: fokozatmentesen állítható feszültség 0-30V között, kimenőáram max. 10A, nagy teljesítményű szellőző, kiváló szabályozási tulajdonságok. Általános A panelt egy nagy teljesítményű hálózati transzformátorral kiegészítve zárt házba kell építeni. A primer oldalon ügyelni kell az érintésvédelemre, a ház belsejében elhelyezett hűtőbordánál pedig a jó szellőzésre. A hűtőborda ventilátora elektronikus vezérlést kap. A hűtőbordába épített hőérzékelő figyeli a végfokozat hőmérsékletét, és túlmelegedés esetén lekapcsolja a kimenőfeszültséget. Amint a hőmérséklet a normál sávba hűl, a kimenet automatikusan ismét visszakapcsol. A kimenőfeszültség és a rövidzárási áram beállítására kétkét potméter szolgál. Világítódiódák jelzik, hogy milyen szabályzásról van éppen szó (feszültség vagy áram), hogy a ventilátor működik, valamint ha a hővédelem működésbe lépett. Egy további LED az üzemelést jelzi. A tápegység kiemelkedő műszaki adatokkal rendelkezik. Műszaki adatok Kimenőfeszültség 0-30V Kimenőáram 0-10A Búgófeszültség, zaj: Feszültséggenerátor mód 1mVeff Áramgenerátor mód 0,01% Feszültséggenerátor mód 5 mohm Áramgenerátor mód 20kohm Beállítási lehetőségek: Feszültség fokozatmentes, durva és finom Áram fokozatmentes, durva és finom LED kijelzők U-szab., I-szab., hőm., szellőző, üzemelés Nagy teljesítményű hűtőborda szellőzés (aggregát), elektronikus ventilátor vezérléssel Túlmelegedésre lekapcsolás Panel méret 235x186 mm Az áramkör működése A transzformátor szekunderek az ST1 ST8 pontokra mennek. A vezérlő elektronika számára külön feszültség szolgál, egy középmegcsapolású szekunder tekercsről (2x8V), vagy két független 8V-os tekercsről, az ST1 ST4 pontokra. [Az ezen tekercsektől megkívánt terhelhetőség attól függ, hogy csak a vezérlő elektronikát kell táplálniuk (ekkor 2x100mA elegendő), vagy egy panelmérőt is. A D1 és D3 diódával felépített kétutas egyenirányító kapcsolás adja a pozitív ág számára a stabilizálatlan feszültséget, a D2 és D4-gyel felépített kétutas egyenirányító pedig a negatívat. A C1 és C2 elkók pufferként működnek. A vezérlő elektronika számára az IC1 fix feszültségű stabilizátor +5V kimenőfeszültséget állít elő, IC3 fix feszültségű stabilizátor pedig -5V-ot. C3, C4, C5 és C9 zavarszűrő kondenzátorok, C6 és C10 pedig a kimenőfeszültség lengését akadályozza meg. 1 Tekintsük most a trafó nagyobb teljesítményű szekunder tekercseit (ST5 ST8). A két tekercsnek tökéletesen egyformának kell lenni, egyenként 16V feszültséggel és 13,5A terhelhetőséggel. A hűtőbordára szerelt GL1 és GL2 teljesítmény-egyenirányítók feszültségét C12 C19 szűri, elnyomva a diódák kapcsolási küszöbéből származó zavart. A kívánt kimenőfeszültségtől függően a kapott egyenfeszültségek párhuzamosan vagy sorba kapcsolódnak. Az RE1 relé ábrázolt állapotában a feszültségek párhuzamosan kapcsolódnak, a teljesítmény végfokozat kb. 22V-ot kap; a relé másik állásában pedig ennek kétszeresét. Az R7-C22 szűrő a relé átkapcsolásából származó zavart nyomja el. A tápegység stabilizálatlan tápfeszültsége a T2-T7 teljesítmény végfok tranzisztorok kollektora és a negatív kimeneti hüvely között mérhető. A végfokozat soros szabályzóként van felépítve. Az emitterkörökben találhatók az R20 R43 ellenállások, melyekről levesszük a kimenőfeszültséggel arányos jelet egyúttal a tranzisztor paraméterek szórását is kiejtve. A tranzisztor adatok eltérését ellensúlyozzák továbbá az R8 R13 bázisellenállások is. A szétválasztó R14 R19 előtét ellenállásokon keresztül az árammal arányos földhöz képesti feszültség (tápegység pozitív kimenete) jut R65-ön át az áram szabályzó IC5A 2-es lábára. Az R94-R95-tel felépített feszültségosztó segítségével alakul ki az áram kijelzés, ha pl. egy panelmérőt kötünk az A és B forrcsúcsokra. Áramszabályozás A kimenőáram előírt értékének megfelelő jel R66-on át az IC5A 3-as lábára megy. Beállítás: R49 (durva) és R50 (finom) potméterekkel. Az R56 potméter a tartomány határ (10A) finombeállítására szolgál. R59 biztosítja, hogy a műveleti erősítő offsetjét is ki lehessen nullázni. Az erősítő gerjedését gátolja a C30 kondenzátor; C32 és C33 pedig a nagyfrekvenciás jelek bejutását akadályozza meg az erősítőbe. A teljes szabályzás megértéséhez először tekintsük az áram esetét. Tegyük fel, hogy a hálózati tápegység kimenete kisohmos terhelést kap, vagy rövidre zárják. Tegyük fel azt is, hogy a két áram beállító potméter (R49, R50) a legszélső állásba, jobb ütközésig van csavarva. Az IC5A 3-as lábán, a neminvertáló bemeneten ekkor előírt értékként 500mV feszültség adódik. Amennyiben a kimenőáram csak kissé is túllépi a beállított maximális értéket, 10A-t, ez 500mV-nál nagyobb feszültségesést okoz a végfok emitter ellenállásokon (R20 R43). Az erősítő invertáló bemenetén emiatt nagyobb feszültség lesz, mint a neminvertálón (ez az előírt érték), és a kimenet (1-es láb) negatívba megy. D18 vezet (világít), és a T1 valamint külső alkatrészek segítségével felépített áramgenerátor áramának egy része immár nem a végfok tranzisztorok bázisára megy, hanem IC5A kimenetén át folyik. A műveleti erősítő kimenete addig negatív, ameddig az R20 R43 emitterellenállások feszültsége el nem éri az 500mV-ot. A kimenőáram 10A-re áll be, és ekkor IC5A két bemenetén a feszültség egyenlő. L3, C28 és R63 megakadályozzák hogy az áramszabályzóban zavaró pulzusok jussanak a műveleti erősítő kimenetre. A konstans kimeneti áramot a műveleti erősítő 3-as lábánál lehet állítani. Áramgenerátor üzemmódban D18 világít, D19 pedig le van zárva, mivel az IC5B (7-es láb) ekkor High-ba (magas) megy. Az áramszabályozásnál az előírt érték megadásban R50 mindössze kb. 10% hatással van, R55 és R54 különböző súlya miatt. R49 az áramhoz a durva, R50 pedig a finom beállító.

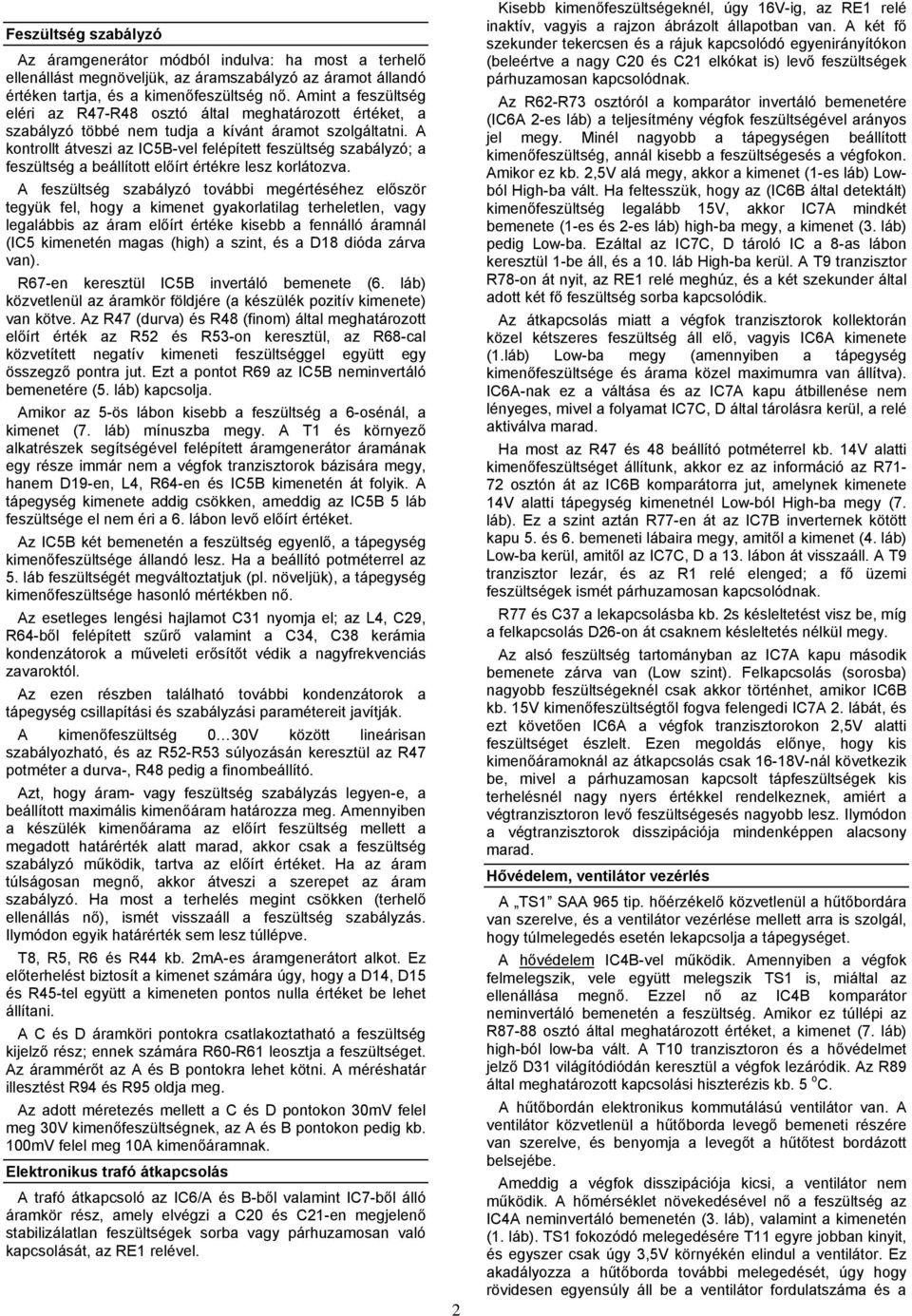

2 Feszültség szabályzó Az áramgenerátor módból indulva: ha most a terhelő ellenállást megnöveljük, az áramszabályzó az áramot állandó értéken tartja, és a kimenőfeszültség nő. Amint a feszültség eléri az R47-R48 osztó által meghatározott értéket, a szabályzó többé nem tudja a kívánt áramot szolgáltatni. A kontrollt átveszi az IC5B-vel felépített feszültség szabályzó; a feszültség a beállított előírt értékre lesz korlátozva. A feszültség szabályzó további megértéséhez először tegyük fel, hogy a kimenet gyakorlatilag terheletlen, vagy legalábbis az áram előírt értéke kisebb a fennálló áramnál (IC5 kimenetén magas (high) a szint, és a D18 dióda zárva van). R67-en keresztül IC5B invertáló bemenete (6. láb) közvetlenül az áramkör földjére (a készülék pozitív kimenete) van kötve. Az R47 (durva) és R48 (finom) által meghatározott előírt érték az R52 és R53-on keresztül, az R68-cal közvetített negatív kimeneti feszültséggel együtt egy összegző pontra jut. Ezt a pontot R69 az IC5B neminvertáló bemenetére (5. láb) kapcsolja. Amikor az 5-ös lábon kisebb a feszültség a 6-osénál, a kimenet (7. láb) mínuszba megy. A T1 és környező alkatrészek segítségével felépített áramgenerátor áramának egy része immár nem a végfok tranzisztorok bázisára megy, hanem D19-en, L4, R64-en és IC5B kimenetén át folyik. A tápegység kimenete addig csökken, ameddig az IC5B 5 láb feszültsége el nem éri a 6. lábon levő előírt értéket. Az IC5B két bemenetén a feszültség egyenlő, a tápegység kimenőfeszültsége állandó lesz. Ha a beállító potméterrel az 5. láb feszültségét megváltoztatjuk (pl. növeljük), a tápegység kimenőfeszültsége hasonló mértékben nő. Az esetleges lengési hajlamot C31 nyomja el; az L4, C29, R64-ből felépített szűrő valamint a C34, C38 kerámia kondenzátorok a műveleti erősítőt védik a nagyfrekvenciás zavaroktól. Az ezen részben található további kondenzátorok a tápegység csillapítási és szabályzási paramétereit javítják. A kimenőfeszültség 0 30V között lineárisan szabályozható, és az R52-R53 súlyozásán keresztül az R47 potméter a durva-, R48 pedig a finombeállító. Azt, hogy áram- vagy feszültség szabályzás legyen-e, a beállított maximális kimenőáram határozza meg. Amennyiben a készülék kimenőárama az előírt feszültség mellett a megadott határérték alatt marad, akkor csak a feszültség szabályzó működik, tartva az előírt értéket. Ha az áram túlságosan megnő, akkor átveszi a szerepet az áram szabályzó. Ha most a terhelés megint csökken (terhelő ellenállás nő), ismét visszaáll a feszültség szabályzás. Ilymódon egyik határérték sem lesz túllépve. T8, R5, R6 és R44 kb. 2mA-es áramgenerátort alkot. Ez előterhelést biztosít a kimenet számára úgy, hogy a D14, D15 és R45-tel együtt a kimeneten pontos nulla értéket be lehet állítani. A C és D áramköri pontokra csatlakoztatható a feszültség kijelző rész; ennek számára R60-R61 leosztja a feszültséget. Az árammérőt az A és B pontokra lehet kötni. A méréshatár illesztést R94 és R95 oldja meg. Az adott méretezés mellett a C és D pontokon 30mV felel meg 30V kimenőfeszültségnek, az A és B pontokon pedig kb. 100mV felel meg 10A kimenőáramnak. Elektronikus trafó átkapcsolás A trafó átkapcsoló az IC6/A és B-ből valamint IC7-ből álló áramkör rész, amely elvégzi a C20 és C21-en megjelenő stabilizálatlan feszültségek sorba vagy párhuzamosan való kapcsolását, az RE1 relével. 2 Kisebb kimenőfeszültségeknél, úgy 16V-ig, az RE1 relé inaktív, vagyis a rajzon ábrázolt állapotban van. A két fő szekunder tekercsen és a rájuk kapcsolódó egyenirányítókon (beleértve a nagy C20 és C21 elkókat is) levő feszültségek párhuzamosan kapcsolódnak. Az R62-R73 osztóról a komparátor invertáló bemenetére (IC6A 2-es láb) a teljesítmény végfok feszültségével arányos jel megy. Minél nagyobb a tápegységen beállított kimenőfeszültség, annál kisebb a feszültségesés a végfokon. Amikor ez kb. 2,5V alá megy, akkor a kimenet (1-es láb) Lowból High-ba vált. Ha feltesszük, hogy az (IC6B által detektált) kimenőfeszültség legalább 15V, akkor IC7A mindkét bemenete (1-es és 2-es láb) high-ba megy, a kimenet (3. láb) pedig Low-ba. Ezáltal az IC7C, D tároló IC a 8-as lábon keresztül 1-be áll, és a 10. láb High-ba kerül. A T9 tranzisztor R78-on át nyit, az RE1 relé meghúz, és a két szekunder által adott két fő feszültség sorba kapcsolódik. Az átkapcsolás miatt a végfok tranzisztorok kollektorán közel kétszeres feszültség áll elő, vagyis IC6A kimenete (1.láb) Low-ba megy (amennyiben a tápegység kimenőfeszültsége és árama közel maximumra van állítva). IC6A-nak ez a váltása és az IC7A kapu átbillenése nem lényeges, mivel a folyamat IC7C, D által tárolásra kerül, a relé aktiválva marad. Ha most az R47 és 48 beállító potméterrel kb. 14V alatti kimenőfeszültséget állítunk, akkor ez az információ az R71-72 osztón át az IC6B komparátorra jut, amelynek kimenete 14V alatti tápegység kimenetnél Low-ból High-ba megy (7. láb). Ez a szint aztán R77-en át az IC7B inverternek kötött kapu 5. és 6. bemeneti lábaira megy, amitől a kimenet (4. láb) Low-ba kerül, amitől az IC7C, D a 13. lábon át visszaáll. A T9 tranzisztor lezár, és az R1 relé elenged; a fő üzemi feszültségek ismét párhuzamosan kapcsolódnak. R77 és C37 a lekapcsolásba kb. 2s késleltetést visz be, míg a felkapcsolás D26-on át csaknem késleltetés nélkül megy. Az alsó feszültség tartományban az IC7A kapu második bemenete zárva van (Low szint). Felkapcsolás (sorosba) nagyobb feszültségeknél csak akkor történhet, amikor IC6B kb. 15V kimenőfeszültségtől fogva felengedi IC7A 2. lábát, és ezt követően IC6A a végfok tranzisztorokon 2,5V alatti feszültséget észlelt. Ezen megoldás előnye, hogy kis kimenőáramoknál az átkapcsolás csak 16-18V-nál következik be, mivel a párhuzamosan kapcsolt tápfeszültségek kis terhelésnél nagy nyers értékkel rendelkeznek, amiért a végtranzisztoron levő feszültségesés nagyobb lesz. Ilymódon a végtranzisztorok disszipációja mindenképpen alacsony marad. Hővédelem, ventilátor vezérlés A TS1 SAA 965 tip. hőérzékelő közvetlenül a hűtőbordára van szerelve, és a ventilátor vezérlése mellett arra is szolgál, hogy túlmelegedés esetén lekapcsolja a tápegységet. A hővédelem IC4B-vel működik. Amennyiben a végfok felmelegszik, vele együtt melegszik TS1 is, miáltal az ellenállása megnő. Ezzel nő az IC4B komparátor neminvertáló bemenetén a feszültség. Amikor ez túllépi az R87-88 osztó által meghatározott értéket, a kimenet (7. láb) high-ból low-ba vált. A T10 tranzisztoron és a hővédelmet jelző D31 világítódiódán keresztül a végfok lezáródik. Az R89 által meghatározott kapcsolási hiszterézis kb. 5 o C. A hűtőbordán elektronikus kommutálású ventilátor van. A ventilátor közvetlenül a hűtőborda levegő bemeneti részére van szerelve, és benyomja a levegőt a hűtőtest bordázott belsejébe. Ameddig a végfok disszipációja kicsi, a ventilátor nem működik. A hőmérséklet növekedésével nő a feszültség az IC4A neminvertáló bemenetén (3. láb), valamint a kimenetén (1. láb). TS1 fokozódó melegedésére T11 egyre jobban kinyit, és egyszer csak úgy 3,5V környékén elindul a ventilátor. Ez akadályozza a hűtőborda további melegedését, úgy hogy rövidesen egyensúly áll be a ventilátor fordulatszáma és a

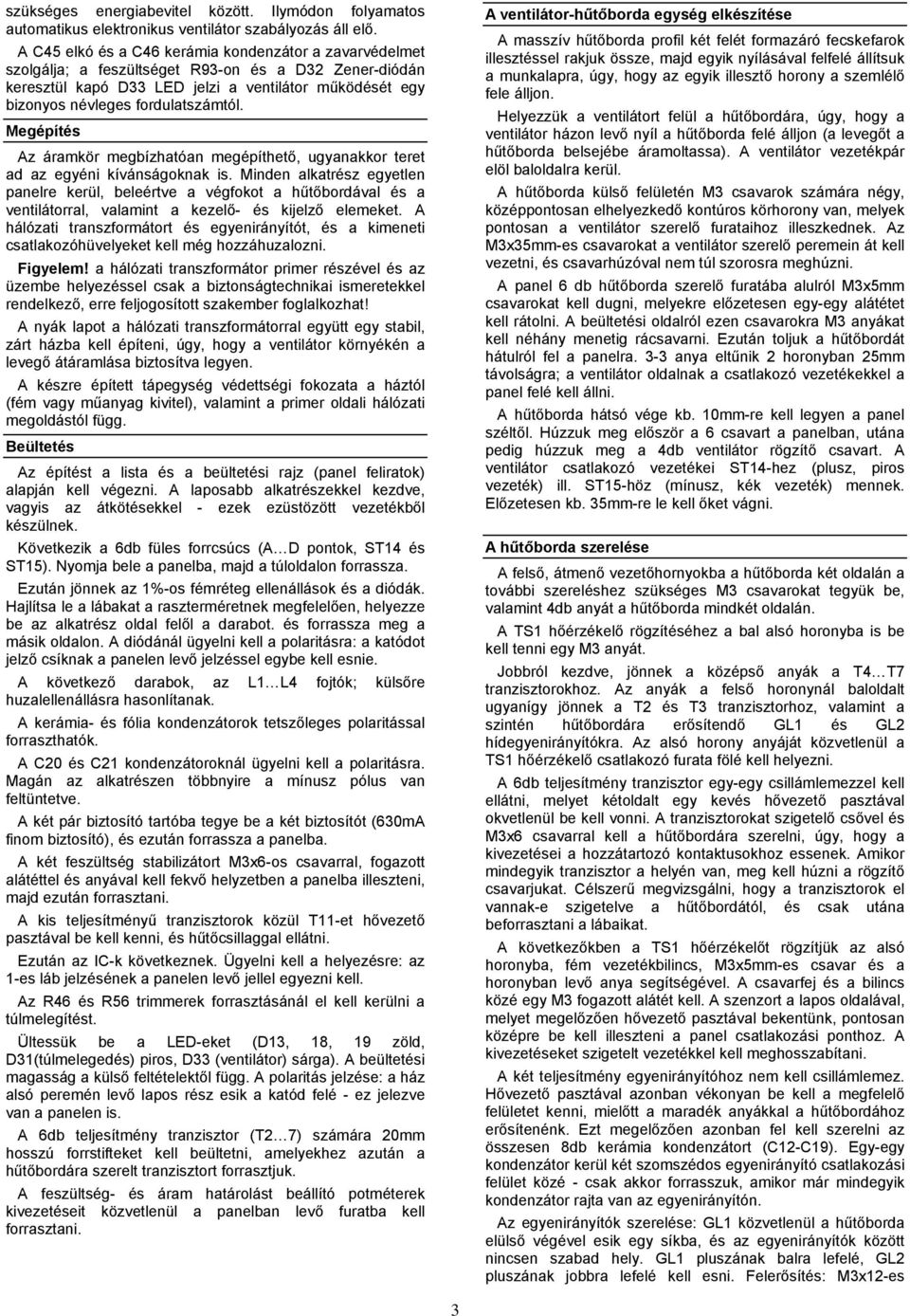

3 szükséges energiabevitel között. Ilymódon folyamatos automatikus elektronikus ventilátor szabályozás áll elő. A C45 elkó és a C46 kerámia kondenzátor a zavarvédelmet szolgálja; a feszültséget R93-on és a D32 Zener-diódán keresztül kapó D33 LED jelzi a ventilátor működését egy bizonyos névleges fordulatszámtól. Megépítés Az áramkör megbízhatóan megépíthető, ugyanakkor teret ad az egyéni kívánságoknak is. Minden alkatrész egyetlen panelre kerül, beleértve a végfokot a hűtőbordával és a ventilátorral, valamint a kezelő- és kijelző elemeket. A hálózati transzformátort és egyenirányítót, és a kimeneti csatlakozóhüvelyeket kell még hozzáhuzalozni. Figyelem! a hálózati transzformátor primer részével és az üzembe helyezéssel csak a biztonságtechnikai ismeretekkel rendelkező, erre feljogosított szakember foglalkozhat! A nyák lapot a hálózati transzformátorral együtt egy stabil, zárt házba kell építeni, úgy, hogy a ventilátor környékén a levegő átáramlása biztosítva legyen. A készre épített tápegység védettségi fokozata a háztól (fém vagy műanyag kivitel), valamint a primer oldali hálózati megoldástól függ. Beültetés Az építést a lista és a beültetési rajz (panel feliratok) alapján kell végezni. A laposabb alkatrészekkel kezdve, vagyis az átkötésekkel - ezek ezüstözött vezetékből készülnek. Következik a 6db füles forrcsúcs (A D pontok, ST14 és ST15). Nyomja bele a panelba, majd a túloldalon forrassza. Ezután jönnek az 1%-os fémréteg ellenállások és a diódák. Hajlítsa le a lábakat a raszterméretnek megfelelően, helyezze be az alkatrész oldal felől a darabot. és forrassza meg a másik oldalon. A diódánál ügyelni kell a polaritásra: a katódot jelző csíknak a panelen levő jelzéssel egybe kell esnie. A következő darabok, az L1 L4 fojtók; külsőre huzalellenállásra hasonlítanak. A kerámia- és fólia kondenzátorok tetszőleges polaritással forraszthatók. A C20 és C21 kondenzátoroknál ügyelni kell a polaritásra. Magán az alkatrészen többnyire a mínusz pólus van feltüntetve. A két pár biztosító tartóba tegye be a két biztosítót (630mA finom biztosító), és ezután forrassza a panelba. A két feszültség stabilizátort M3x6-os csavarral, fogazott alátéttel és anyával kell fekvő helyzetben a panelba illeszteni, majd ezután forrasztani. A kis teljesítményű tranzisztorok közül T11-et hővezető pasztával be kell kenni, és hűtőcsillaggal ellátni. Ezután az IC-k következnek. Ügyelni kell a helyezésre: az 1-es láb jelzésének a panelen levő jellel egyezni kell. Az R46 és R56 trimmerek forrasztásánál el kell kerülni a túlmelegítést. Ültessük be a LED-eket (D13, 18, 19 zöld, D31(túlmelegedés) piros, D33 (ventilátor) sárga). A beültetési magasság a külső feltételektől függ. A polaritás jelzése: a ház alsó peremén levő lapos rész esik a katód felé - ez jelezve van a panelen is. A 6db teljesítmény tranzisztor (T2 7) számára 20mm hosszú forrstifteket kell beültetni, amelyekhez azután a hűtőbordára szerelt tranzisztort forrasztjuk. A feszültség- és áram határolást beállító potméterek kivezetéseit közvetlenül a panelban levő furatba kell forrasztani. A ventilátor-hűtőborda egység elkészítése A masszív hűtőborda profil két felét formazáró fecskefarok illesztéssel rakjuk össze, majd egyik nyílásával felfelé állítsuk a munkalapra, úgy, hogy az egyik illesztő horony a szemlélő fele álljon. Helyezzük a ventilátort felül a hűtőbordára, úgy, hogy a ventilátor házon levő nyíl a hűtőborda felé álljon (a levegőt a hűtőborda belsejébe áramoltassa). A ventilátor vezetékpár elöl baloldalra kerül. A hűtőborda külső felületén M3 csavarok számára négy, középpontosan elhelyezkedő kontúros körhorony van, melyek pontosan a ventilátor szerelő furataihoz illeszkednek. Az M3x35mm-es csavarokat a ventilátor szerelő peremein át kell vezetni, és csavarhúzóval nem túl szorosra meghúzni. A panel 6 db hűtőborda szerelő furatába alulról M3x5mm csavarokat kell dugni, melyekre előzetesen egy-egy alátétet kell rátolni. A beültetési oldalról ezen csavarokra M3 anyákat kell néhány menetig rácsavarni. Ezután toljuk a hűtőbordát hátulról fel a panelra. 3-3 anya eltűnik 2 horonyban 25mm távolságra; a ventilátor oldalnak a csatlakozó vezetékekkel a panel felé kell állni. A hűtőborda hátsó vége kb. 10mm-re kell legyen a panel széltől. Húzzuk meg először a 6 csavart a panelban, utána pedig húzzuk meg a 4db ventilátor rögzítő csavart. A ventilátor csatlakozó vezetékei ST14-hez (plusz, piros vezeték) ill. ST15-höz (mínusz, kék vezeték) mennek. Előzetesen kb. 35mm-re le kell őket vágni. A hűtőborda szerelése A felső, átmenő vezetőhornyokba a hűtőborda két oldalán a további szereléshez szükséges M3 csavarokat tegyük be, valamint 4db anyát a hűtőborda mindkét oldalán. A TS1 hőérzékelő rögzítéséhez a bal alsó horonyba is be kell tenni egy M3 anyát. Jobbról kezdve, jönnek a középső anyák a T4 T7 tranzisztorokhoz. Az anyák a felső horonynál baloldalt ugyanígy jönnek a T2 és T3 tranzisztorhoz, valamint a szintén hűtőbordára erősítendő GL1 és GL2 hídegyenirányítókra. Az alsó horony anyáját közvetlenül a TS1 hőérzékelő csatlakozó furata fölé kell helyezni. A 6db teljesítmény tranzisztor egy-egy csillámlemezzel kell ellátni, melyet kétoldalt egy kevés hővezető pasztával okvetlenül be kell vonni. A tranzisztorokat szigetelő csővel és M3x6 csavarral kell a hűtőbordára szerelni, úgy, hogy a kivezetései a hozzátartozó kontaktusokhoz essenek. Amikor mindegyik tranzisztor a helyén van, meg kell húzni a rögzítő csavarjukat. Célszerű megvizsgálni, hogy a tranzisztorok el vannak-e szigetelve a hűtőbordától, és csak utána beforrasztani a lábaikat. A következőkben a TS1 hőérzékelőt rögzítjük az alsó horonyba, fém vezetékbilincs, M3x5mm-es csavar és a horonyban levő anya segítségével. A csavarfej és a bilincs közé egy M3 fogazott alátét kell. A szenzort a lapos oldalával, melyet megelőzően hővezető pasztával bekentünk, pontosan középre be kell illeszteni a panel csatlakozási ponthoz. A kivezetéseket szigetelt vezetékkel kell meghosszabítani. A két teljesítmény egyenirányítóhoz nem kell csillámlemez. Hővezető pasztával azonban vékonyan be kell a megfelelő felületet kenni, mielőtt a maradék anyákkal a hűtőbordához erősítenénk. Ezt megelőzően azonban fel kell szerelni az összesen 8db kerámia kondenzátort (C12-C19). Egy-egy kondenzátor kerül két szomszédos egyenirányító csatlakozási felület közé - csak akkor forrasszuk, amikor már mindegyik kondenzátor rajta van az egyenirányítón. Az egyenirányítók szerelése: GL1 közvetlenül a hűtőborda elülső végével esik egy síkba, és az egyenirányítók között nincsen szabad hely. GL1 pluszának balra lefelé, GL2 pluszának jobbra lefelé kell esni. Felerősítés: M3x12-es 3

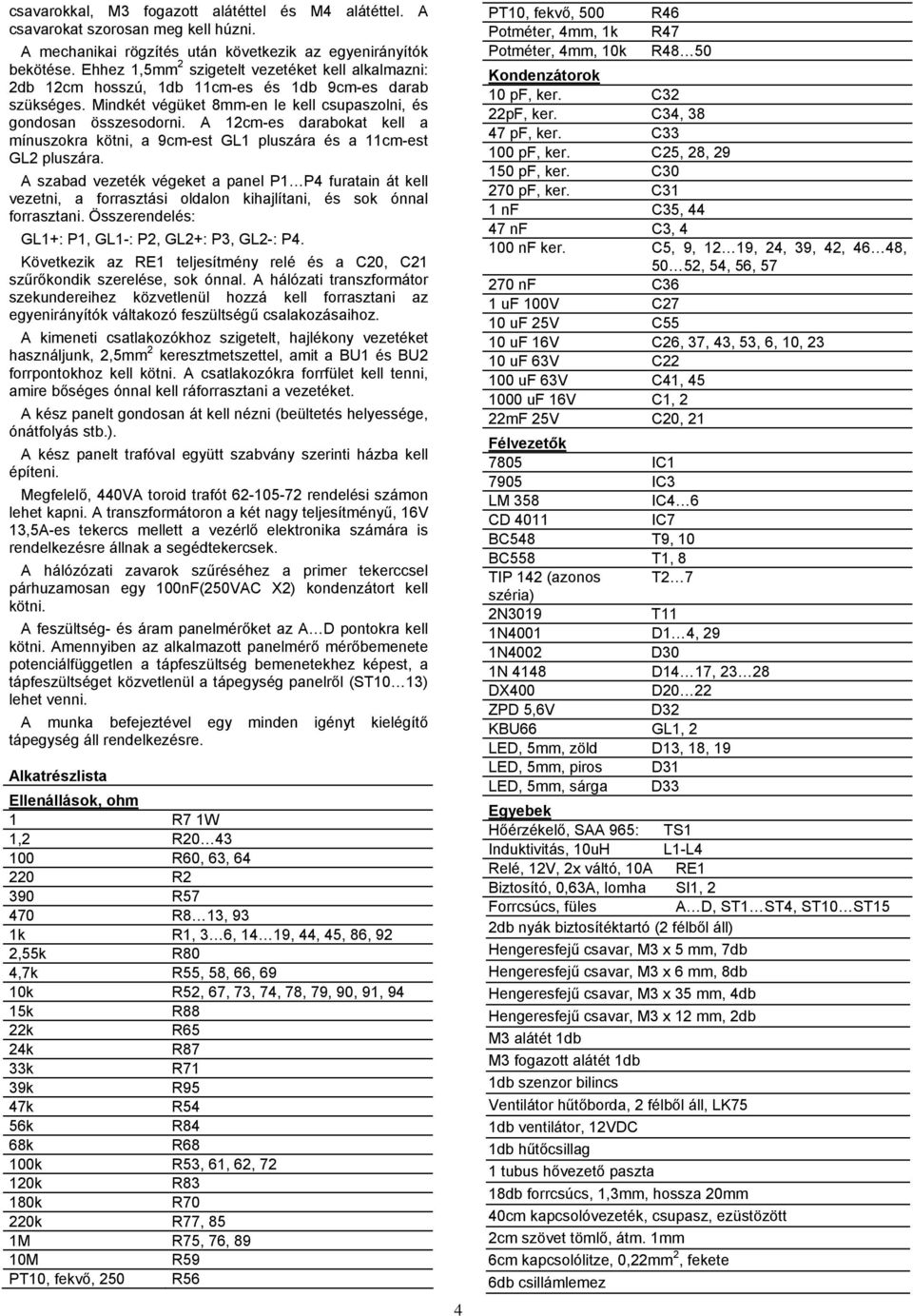

4 csavarokkal, M3 fogazott alátéttel és M4 alátéttel. A csavarokat szorosan meg kell húzni. A mechanikai rögzítés után következik az egyenirányítók bekötése. Ehhez 1,5mm 2 szigetelt vezetéket kell alkalmazni: 2db 12cm hosszú, 1db 11cm-es és 1db 9cm-es darab szükséges. Mindkét végüket 8mm-en le kell csupaszolni, és gondosan összesodorni. A 12cm-es darabokat kell a mínuszokra kötni, a 9cm-est GL1 pluszára és a 11cm-est GL2 pluszára. A szabad vezeték végeket a panel P1 P4 furatain át kell vezetni, a forrasztási oldalon kihajlítani, és sok ónnal forrasztani. Összerendelés: GL1+: P1, GL1-: P2, GL2+: P3, GL2-: P4. Következik az RE1 teljesítmény relé és a C20, C21 szűrőkondik szerelése, sok ónnal. A hálózati transzformátor szekundereihez közvetlenül hozzá kell forrasztani az egyenirányítók váltakozó feszültségű csalakozásaihoz. A kimeneti csatlakozókhoz szigetelt, hajlékony vezetéket használjunk, 2,5mm 2 keresztmetszettel, amit a BU1 és BU2 forrpontokhoz kell kötni. A csatlakozókra forrfület kell tenni, amire bőséges ónnal kell ráforrasztani a vezetéket. A kész panelt gondosan át kell nézni (beültetés helyessége, ónátfolyás stb.). A kész panelt trafóval együtt szabvány szerinti házba kell építeni. Megfelelő, 440VA toroid trafót rendelési számon lehet kapni. A transzformátoron a két nagy teljesítményű, 16V 13,5A-es tekercs mellett a vezérlő elektronika számára is rendelkezésre állnak a segédtekercsek. A hálózózati zavarok szűréséhez a primer tekerccsel párhuzamosan egy 100nF(250VAC X2) kondenzátort kell kötni. A feszültség- és áram panelmérőket az A D pontokra kell kötni. Amennyiben az alkalmazott panelmérő mérőbemenete potenciálfüggetlen a tápfeszültség bemenetekhez képest, a tápfeszültséget közvetlenül a tápegység panelről (ST10 13) lehet venni. A munka befejeztével egy minden igényt kielégítő tápegység áll rendelkezésre. Alkatrészlista Ellenállások, ohm 1 R7 1W 1,2 R R60, 63, R2 390 R R8 13, 93 1k R1, 3 6, 14 19, 44, 45, 86, 92 2,55k R80 4,7k R55, 58, 66, 69 10k R52, 67, 73, 74, 78, 79, 90, 91, 94 15k R88 22k R65 24k R87 33k R71 39k R95 47k R54 56k R84 68k R68 100k R53, 61, 62, k R83 180k R70 220k R77, 85 1M R75, 76, 89 10M R59 PT10, fekvő, 250 R56 4 PT10, fekvő, 500 Potméter, 4mm, 1k Potméter, 4mm, 10k R46 R47 R48 50 Kondenzátorok 10 pf, ker. C32 22pF, ker. C34, pf, ker. C pf, ker. C25, 28, pf, ker. C pf, ker. C31 1 nf C35, nf C3, nf ker. C5, 9, 12 19, 24, 39, 42, 46 48, 50 52, 54, 56, nf C36 1 uf 100V C27 10 uf 25V C55 10 uf 16V C26, 37, 43, 53, 6, 10, uf 63V C uf 63V C41, uf 16V C1, 2 22mF 25V C20, 21 Félvezetők 7805 IC IC3 LM 358 IC4 6 CD 4011 IC7 BC548 T9, 10 BC558 T1, 8 TIP 142 (azonos T2 7 széria) 2N3019 T11 1N4001 D1 4, 29 1N4002 D30 1N 4148 D14 17, DX400 D20 22 ZPD 5,6V D32 KBU66 GL1, 2 LED, 5mm, zöld D13, 18, 19 LED, 5mm, piros D31 LED, 5mm, sárga D33 Egyebek Hőérzékelő, SAA 965: TS1 Induktivitás, 10uH L1-L4 Relé, 12V, 2x váltó, 10A RE1 Biztosító, 0,63A, lomha SI1, 2 Forrcsúcs, füles A D, ST1 ST4, ST10 ST15 2db nyák biztosítéktartó (2 félből áll) Hengeresfejű csavar, M3 x 5 mm, 7db Hengeresfejű csavar, M3 x 6 mm, 8db Hengeresfejű csavar, M3 x 35 mm, 4db Hengeresfejű csavar, M3 x 12 mm, 2db M3 alátét 1db M3 fogazott alátét 1db 1db szenzor bilincs Ventilátor hűtőborda, 2 félből áll, LK75 1db ventilátor, 12VDC 1db hűtőcsillag 1 tubus hővezető paszta 18db forrcsúcs, 1,3mm, hossza 20mm 40cm kapcsolóvezeték, csupasz, ezüstözött 2cm szövet tömlő, átm. 1mm 6cm kapcsolólitze, 0,22mm 2, fekete 6db csillámlemez

5 6db szigetelő cső 1 póluskapocs, fekete 1 póluskapocs, piros 2 forrfül, 4mm 50cm szigetelt vezeték, 1,5mm 2 10cm szigetelt vezeték, 2,5mm 2, piros 10cm szigetelt vezeték, 2,5mm 2, fekete 5
