1 2011 KURZUSÖSSZEGZÉS BUDAPEST JANUÁR KURZUSVEZETŐ PÁLÓCZI TIBOR - ÉPÍTÉSZ SZAK - MOME KURZUS RHINO 3D - SZABADFORMA MODELLEZÉS

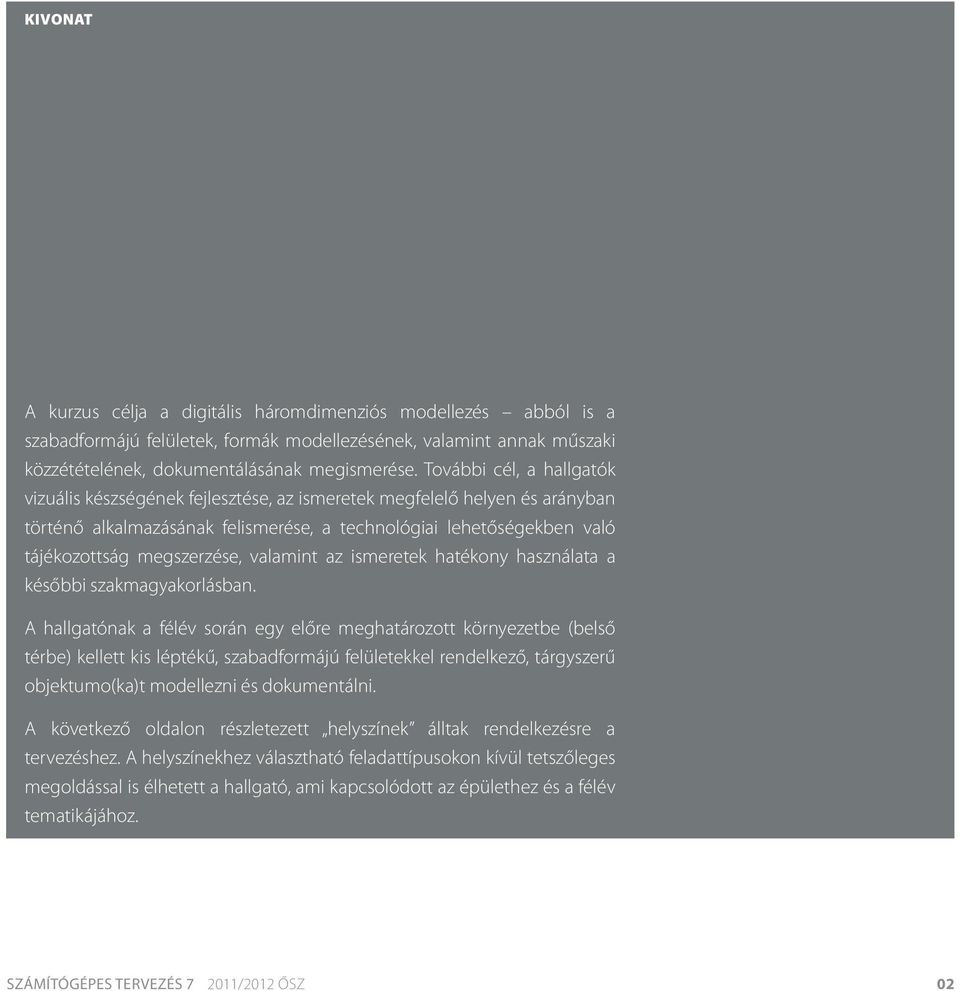

2 KIVONAT A kurzus célja a digitális háromdimenziós modellezés abból is a szabadformájú felületek, formák modellezésének, valamint annak műszaki közzétételének, dokumentálásának megismerése. További cél, a hallgatók vizuális készségének fejlesztése, az ismeretek megfelelő helyen és arányban történő alkalmazásának felismerése, a technológiai lehetőségekben való tájékozottság megszerzése, valamint az ismeretek hatékony használata a későbbi szakmagyakorlásban. A hallgatónak a félév során egy előre meghatározott környezetbe (belső térbe) kellett kis léptékű, szabadformájú felületekkel rendelkező, tárgyszerű objektumo(ka)t modellezni és dokumentálni. A következő oldalon részletezett helyszínek álltak rendelkezésre a tervezéshez. A helyszínekhez választható feladattípusokon kívül tetszőleges megoldással is élhetett a hallgató, ami kapcsolódott az épülethez és a félév tematikájához. SZÁMÍTÓGÉPES TERVEZÉS /2012 ŐSZ 02

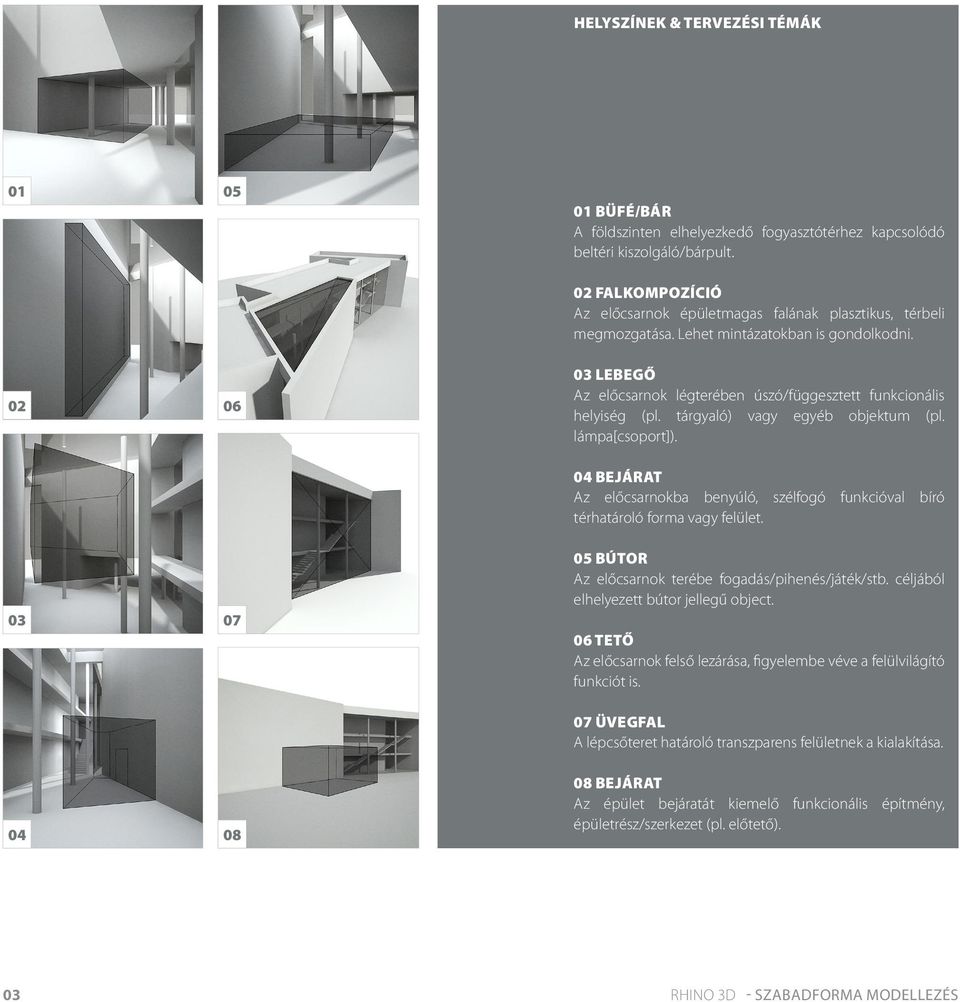

3 HELYSZÍNEK & TERVEZÉSI TÉMÁK BÜFÉ/BÁR A földszinten elhelyezkedő fogyasztótérhez kapcsolódó beltéri kiszolgáló/bárpult. 02 FALKOMPOZÍCIÓ Az előcsarnok épületmagas falának plasztikus, térbeli megmozgatása. Lehet mintázatokban is gondolkodni LEBEGŐ Az előcsarnok légterében úszó/függesztett funkcionális helyiség (pl. tárgyaló) vagy egyéb objektum (pl. lámpa[csoport]). 04 BEJÁRAT Az előcsarnokba benyúló, szélfogó funkcióval bíró térhatároló forma vagy felület BÚTOR Az előcsarnok terébe fogadás/pihenés/játék/stb. céljából elhelyezett bútor jellegű object. 06 TETŐ Az előcsarnok felső lezárása, figyelembe véve a felülvilágító funkciót is. 07 ÜVEGFAL A lépcsőteret határoló transzparens felületnek a kialakítása BEJÁRAT Az épület bejáratát kiemelő funkcionális építmény, épületrész/szerkezet (pl. előtető). 03 RHINO 3D - SZABADFORMA MODELLEZÉS

4

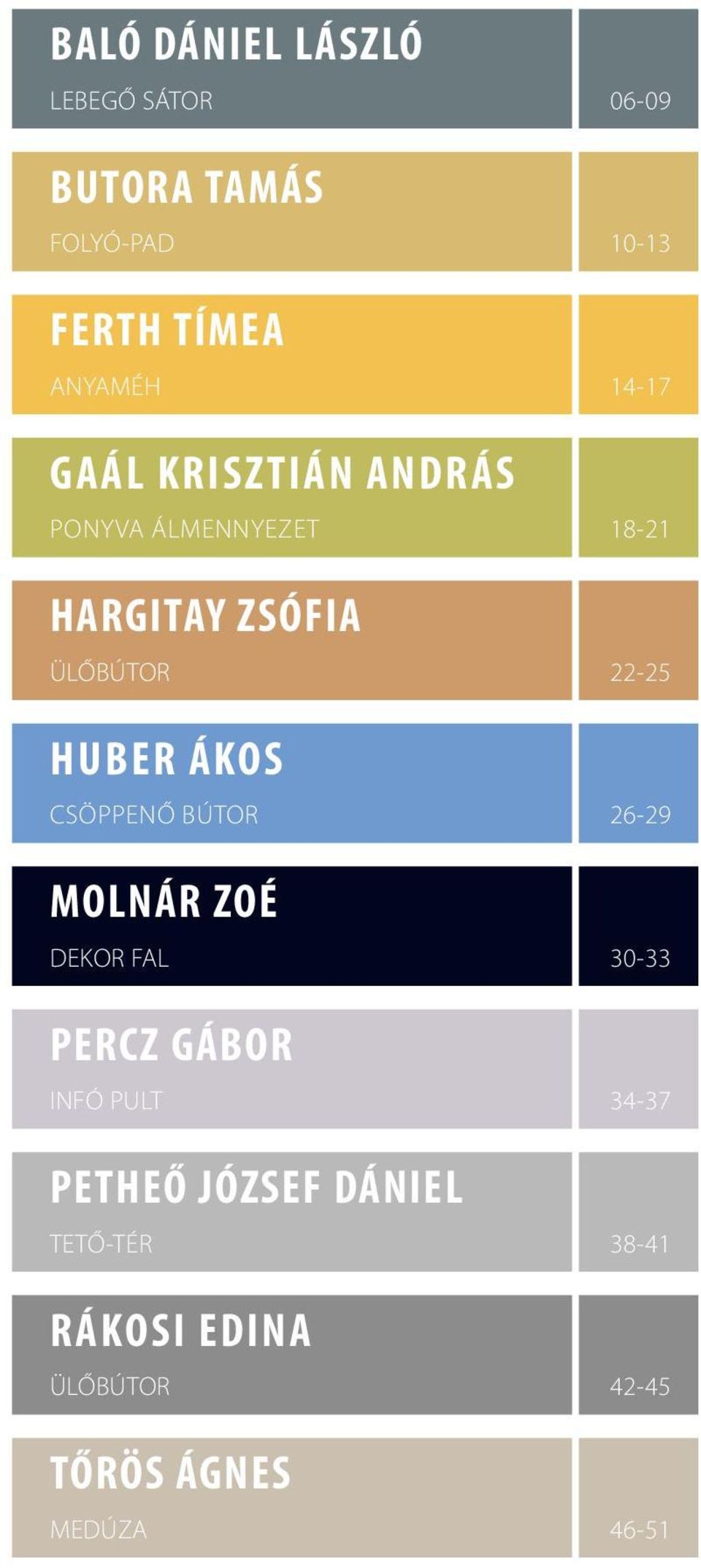

5 BALÓ DÁNIEL LÁSZLÓ LEBEGŐ SÁTOR BUTORA TAMÁS FOLYÓ-PAD FERTH TÍMEA ANYAMÉH GAÁL KRISZTIÁN ANDRÁS PONYVA ÁLMENNYEZET HARGITAY ZSÓFIA ÜLŐBÚTOR HUBER ÁKOS CSÖPPENŐ BÚTOR MOLNÁR ZOÉ DEKOR FAL PERCZ GÁBOR INFÓ PULT PETHEŐ JÓZSEF DÁNIEL TETŐ-TÉR RÁKOSI EDINA ÜLŐBÚTOR TŐRÖS ÁGNES MEDÚZA

6

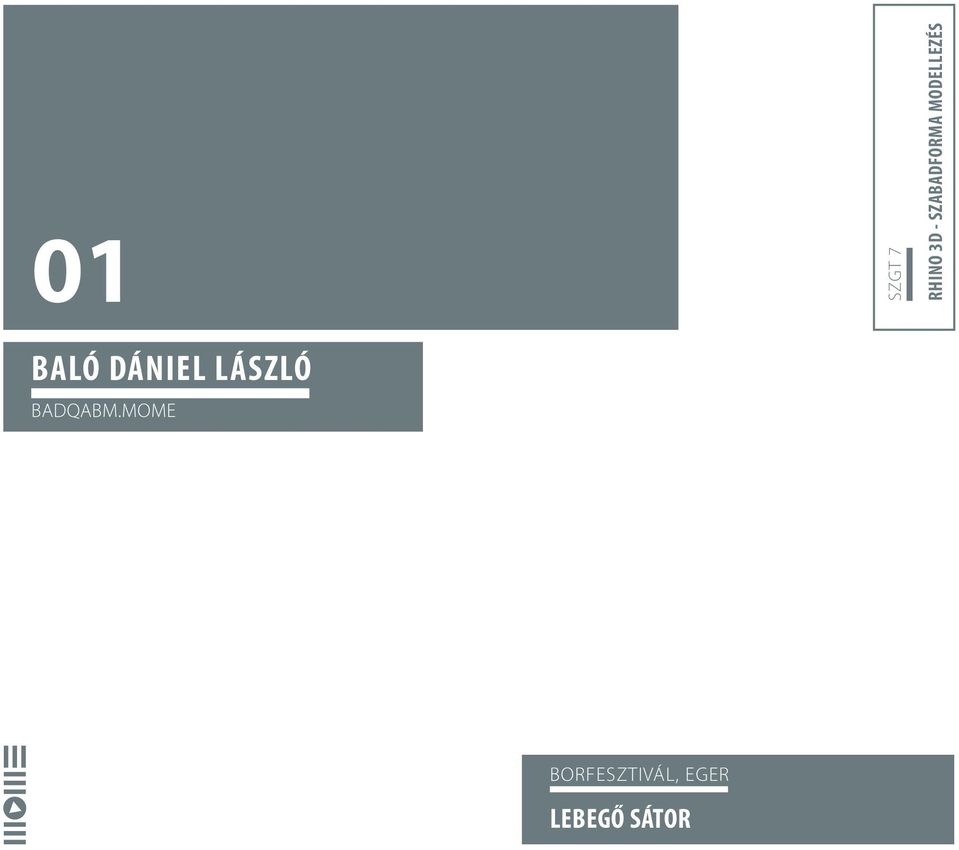

7 01 SZGT 7 RHINO 3D - SZABADFORMA MODELLEZÉS BALÓ DÁNIEL LÁSZLÓ BADQABM.MOME BORFESZTIVÁL, EGER LEBEGŐ SÁTOR

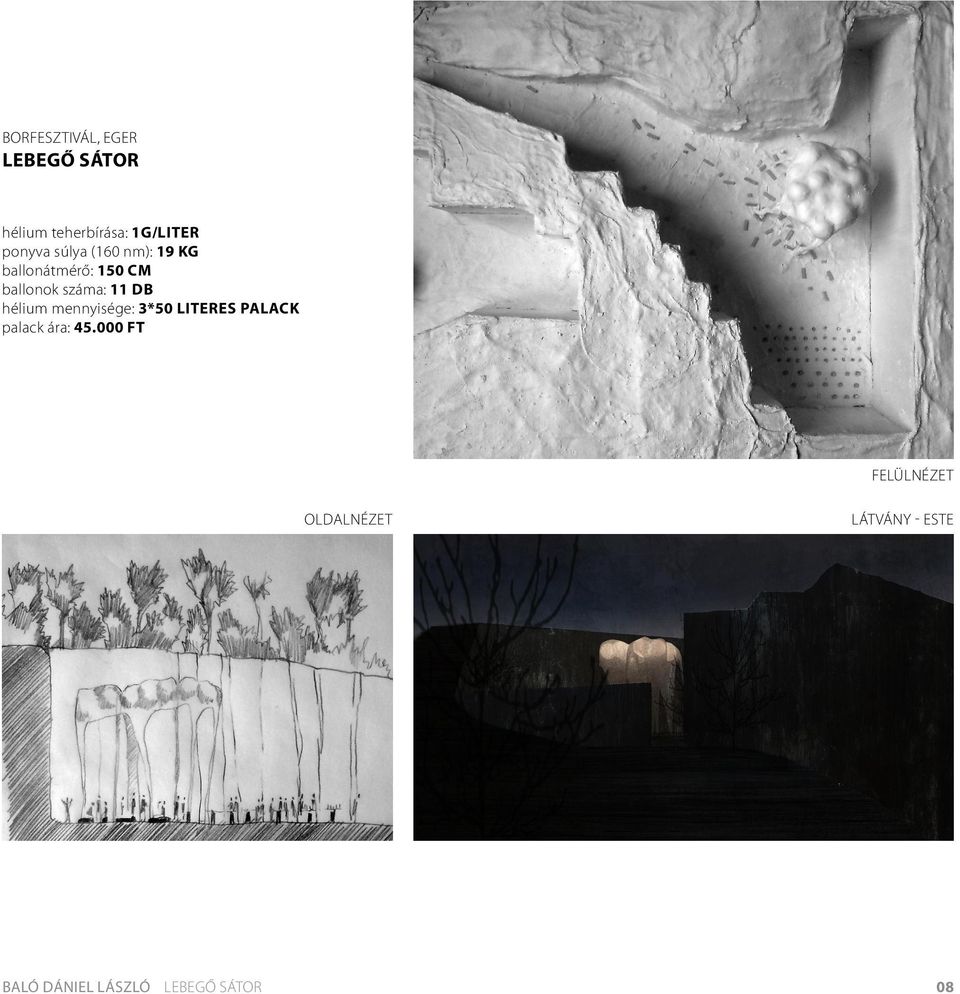

8 BORFESZTIVÁL, EGER LEBEGŐ SÁTOR hélium teherbírása: 1G/LITER ponyva súlya (160 nm): 19 KG ballonátmérő: 150 CM ballonok száma: 11 DB hélium mennyisége: 3*50 LITERES PALACK palack ára: FT FELÜLNÉZET OLDALNÉZET BALÓ DÁNIEL LÁSZLÓ LEBEGŐ SÁTOR LÁTVÁNY - ESTE 08

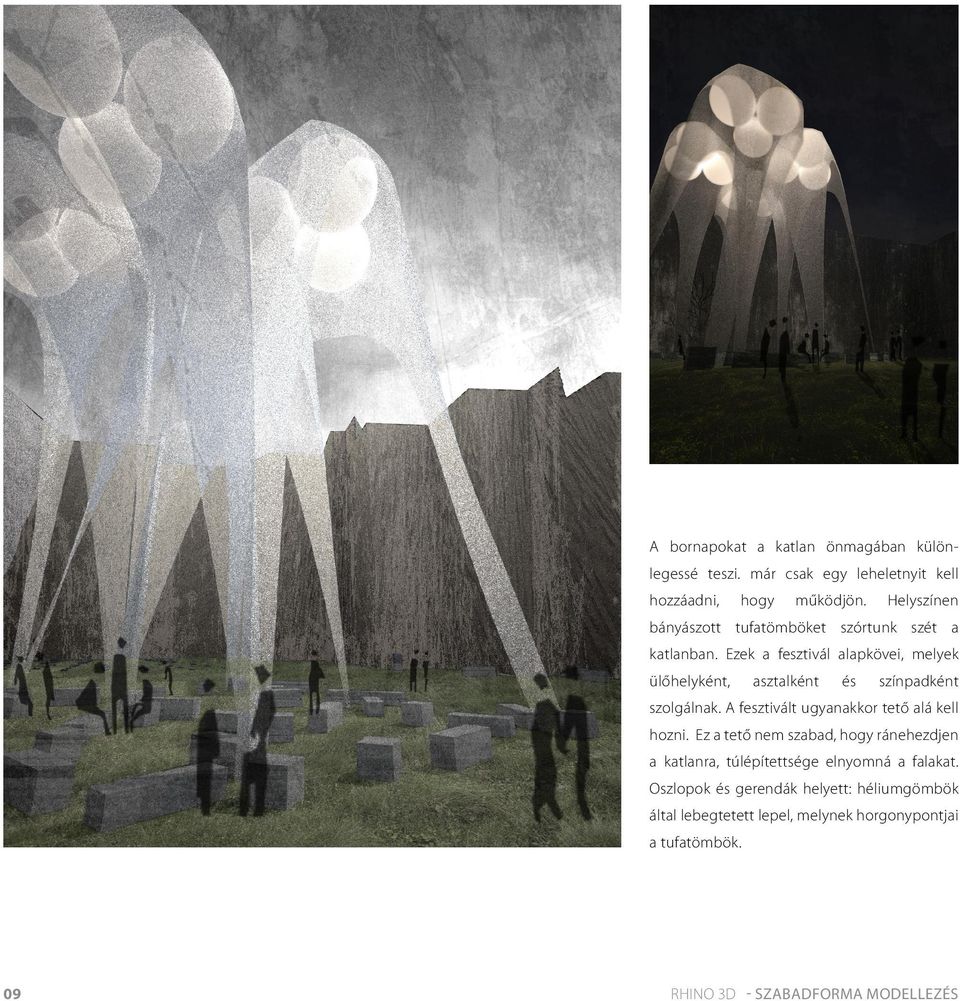

9 A bornapokat a katlan önmagában különlegessé teszi. már csak egy leheletnyit kell hozzáadni, hogy működjön. Helyszínen bányászott tufatömböket szórtunk szét a katlanban. Ezek a fesztivál alapkövei, melyek ülőhelyként, asztalként és színpadként szolgálnak. A fesztivált ugyanakkor tető alá kell hozni. Ez a tető nem szabad, hogy ránehezdjen a katlanra, túlépítettsége elnyomná a falakat. Oszlopok és gerendák helyett: héliumgömbök által lebegtetett lepel, melynek horgonypontjai a tufatömbök. 09 RHINO 3D - SZABADFORMA MODELLEZÉS

10

11 02 SZGT 7 RHINO 3D - SZABADFORMA MODELLEZÉS BUTORA TAMÁS BUTQAAM.MOME BELSŐÉPÍTÉSZETI TERV FOLYÓ-PAD

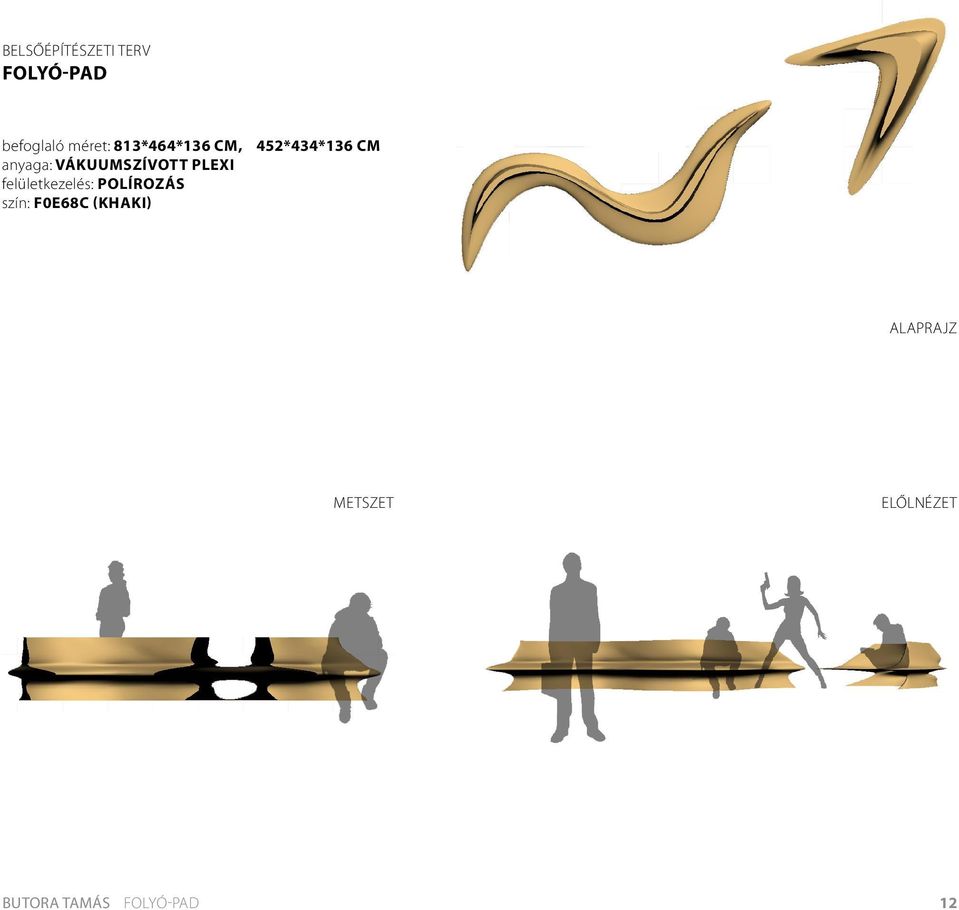

12 BELSŐÉPÍTÉSZETI TERV FOLYÓ-PAD befoglaló méret: 813*464*136 CM, anyaga: VÁKUUMSZÍVOTT PLEXI felületkezelés: POLÍROZÁS szín: F0E68C (KHAKI) 452*434*136 CM ALAPRAJZ METSZET ELŐLNÉZET BUTORA TAMÁS FOLYÓ-PAD 12

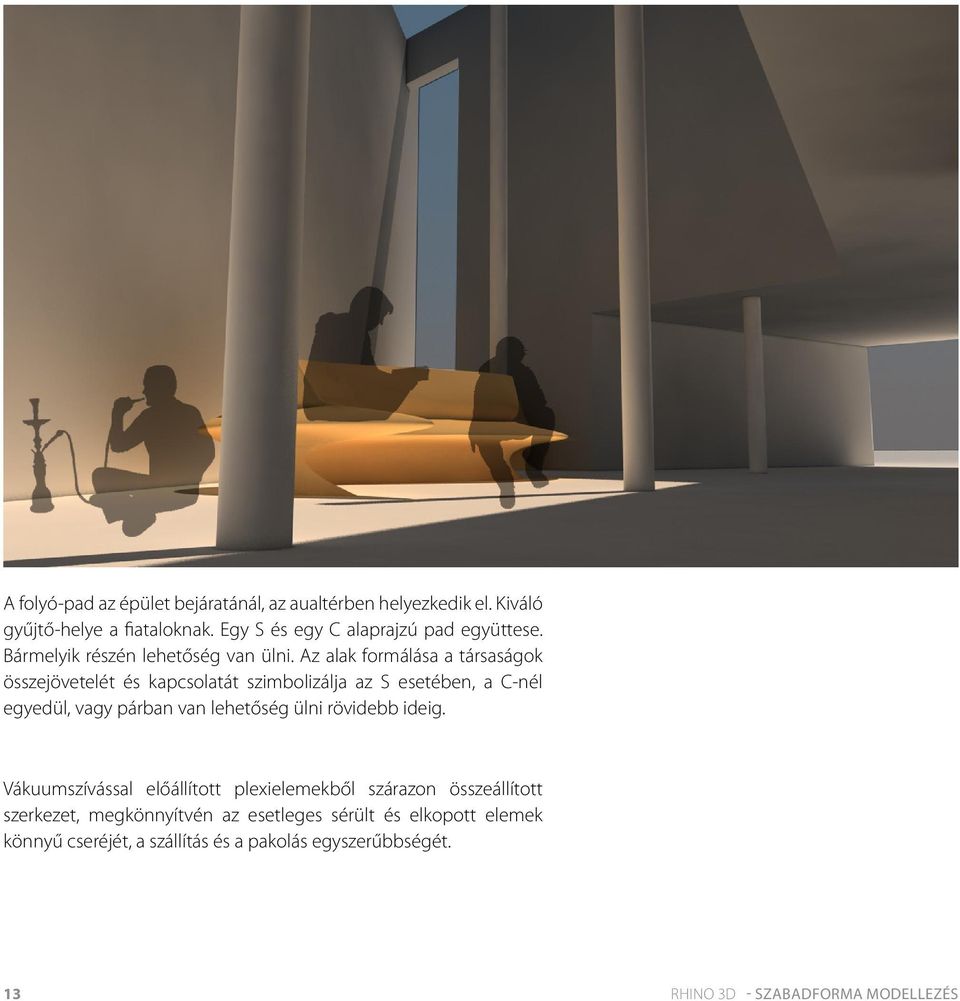

13 A folyó-pad az épület bejáratánál, az aualtérben helyezkedik el. Kiváló gyűjtő-helye a fiataloknak. Egy S és egy C alaprajzú pad együttese. Bármelyik részén lehetőség van ülni. Az alak formálása a társaságok összejövetelét és kapcsolatát szimbolizálja az S esetében, a C-nél egyedül, vagy párban van lehetőség ülni rövidebb ideig. Vákuumszívással előállított plexielemekből szárazon összeállított szerkezet, megkönnyítvén az esetleges sérült és elkopott elemek könnyű cseréjét, a szállítás és a pakolás egyszerűbbségét. 13 RHINO 3D - SZABADFORMA MODELLEZÉS

14

15 03 SZGT 7 RHINO 3D - SZABADFORMA MODELLEZÉS FERTH TÍMEA FETQAAM.MOME BELSŐÉPÍTÉSZETI TERV ANYAMÉH

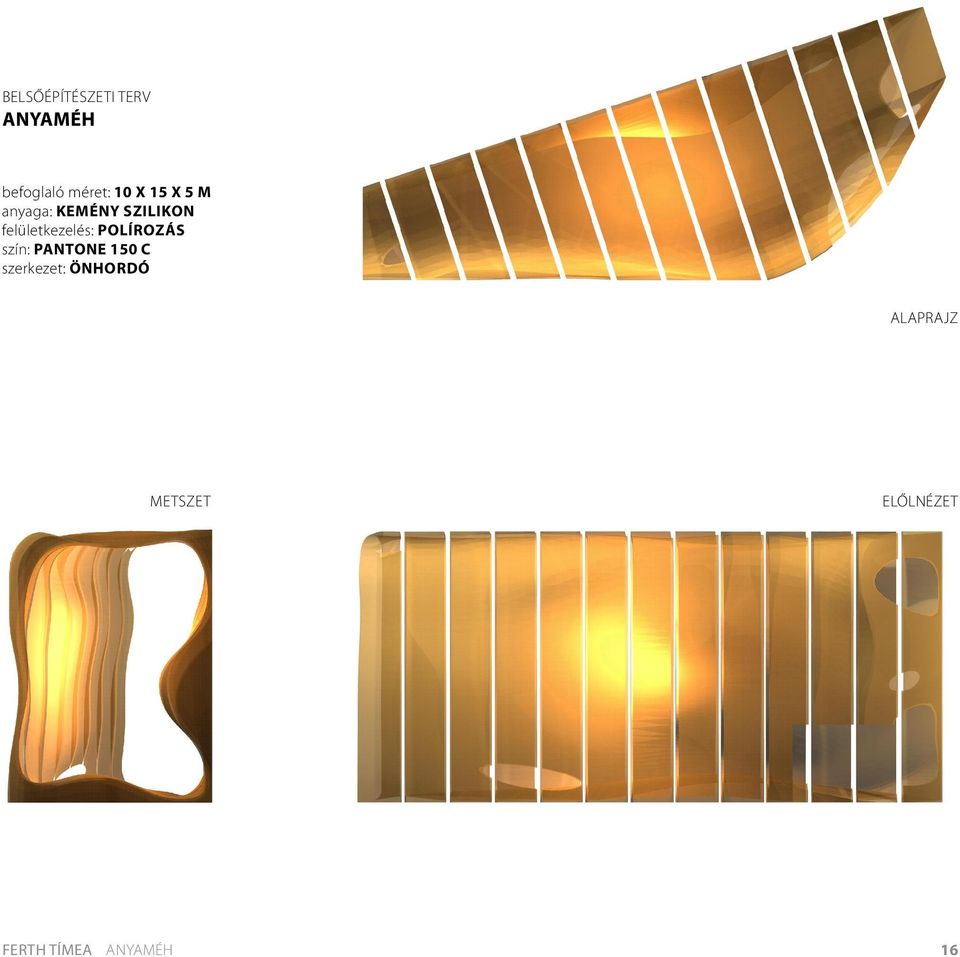

16 BELSŐÉPÍTÉSZETI TERV ANYAMÉH befoglaló méret: 10 X 15 X 5 M anyaga: KEMÉNY SZILIKON felületkezelés: POLÍROZÁS szín: PANTONE 150 C szerkezet: ÖNHORDÓ ALAPRAJZ METSZET ELŐLNÉZET FERTH TÍMEA ANYAMÉH 16

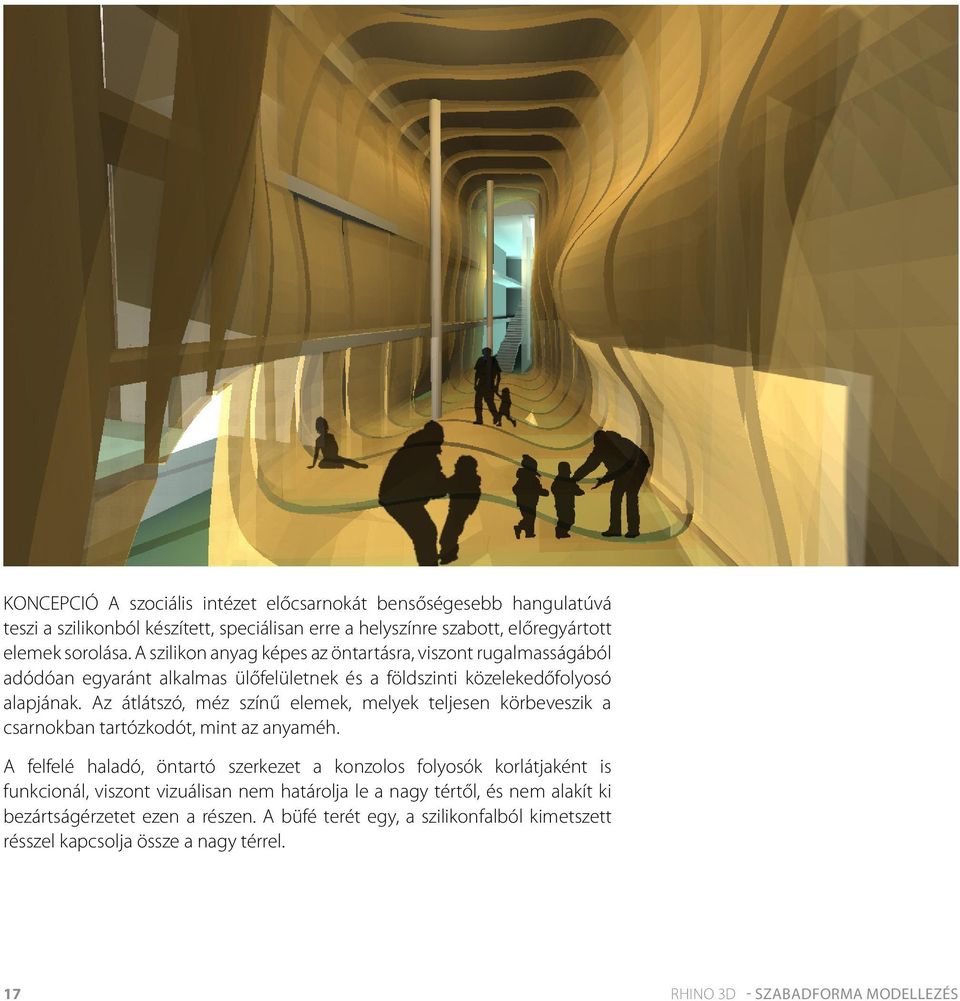

17 KONCEPCIÓ A szociális intézet előcsarnokát bensőségesebb hangulatúvá teszi a szilikonból készített, speciálisan erre a helyszínre szabott, előregyártott elemek sorolása. A szilikon anyag képes az öntartásra, viszont rugalmasságából adódóan egyaránt alkalmas ülőfelületnek és a földszinti közelekedőfolyosó alapjának. Az átlátszó, méz színű elemek, melyek teljesen körbeveszik a csarnokban tartózkodót, mint az anyaméh. A felfelé haladó, öntartó szerkezet a konzolos folyosók korlátjaként is funkcionál, viszont vizuálisan nem határolja le a nagy tértől, és nem alakít ki bezártságérzetet ezen a részen. A büfé terét egy, a szilikonfalból kimetszett résszel kapcsolja össze a nagy térrel. 17 RHINO 3D - SZABADFORMA MODELLEZÉS

18

19 04 SZGT 7 RHINO 3D - SZABADFORMA MODELLEZÉS GAÁL KRISZTIÁN ANDRÁS GAKQAAM.MOME BELSŐÉPÍTÉSZETI TERV PONYVA ÁLMENNYEZET

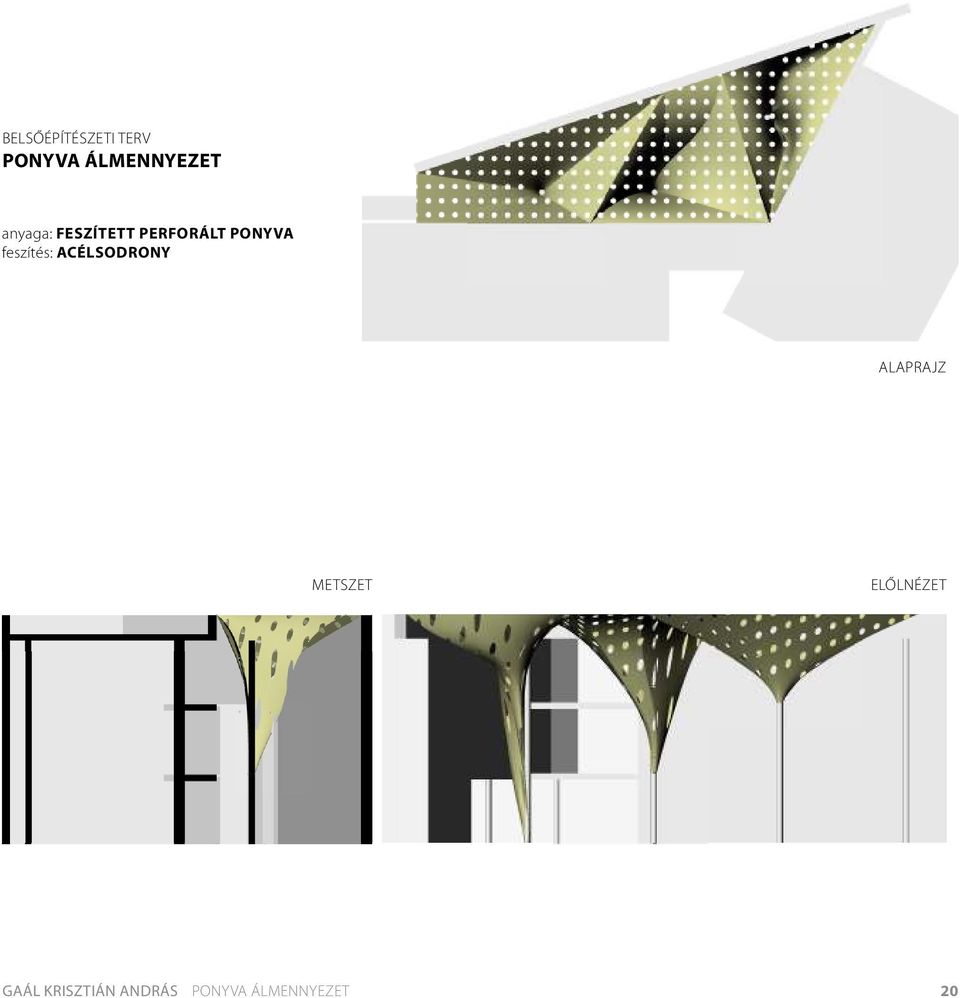

20 BELSŐÉPÍTÉSZETI TERV PONYVA ÁLMENNYEZET anyaga: FESZÍTETT PERFORÁLT PONYVA feszítés: ACÉLSODRONY ALAPRAJZ METSZET ELŐLNÉZET GAÁL KRISZTIÁN ANDRÁS PONYVA ÁLMENNYEZET 20

21 A graphisoft park előcsarnokában elhelyezett felülvilágítókból érkező fényt töröm meg. Ehhez kifeszített perforált ponyvákat alkalmazok melyen minden kalakított lyuk egy egy oszlop alaprajzi átmérőjének a ponyvára vetített képe. A ponyvák részben törtfénnyel részben a lyukakon átszűrődő fénnyel teremtenek játékos belső hangulatot. A három elem, három részre tagolja a teret. Az első ponyva a földszintről a második az első szintről a harmadik a második szintvonalából indul. 21 RHINO 3D - SZABADFORMA MODELLEZÉS

22

23 05 SZGT 7 RHINO 3D - SZABADFORMA MODELLEZÉS HARGITAY ZSÓFIA HAZQAAM.MOME BÚTORTERV ÜLŐBÚTOR

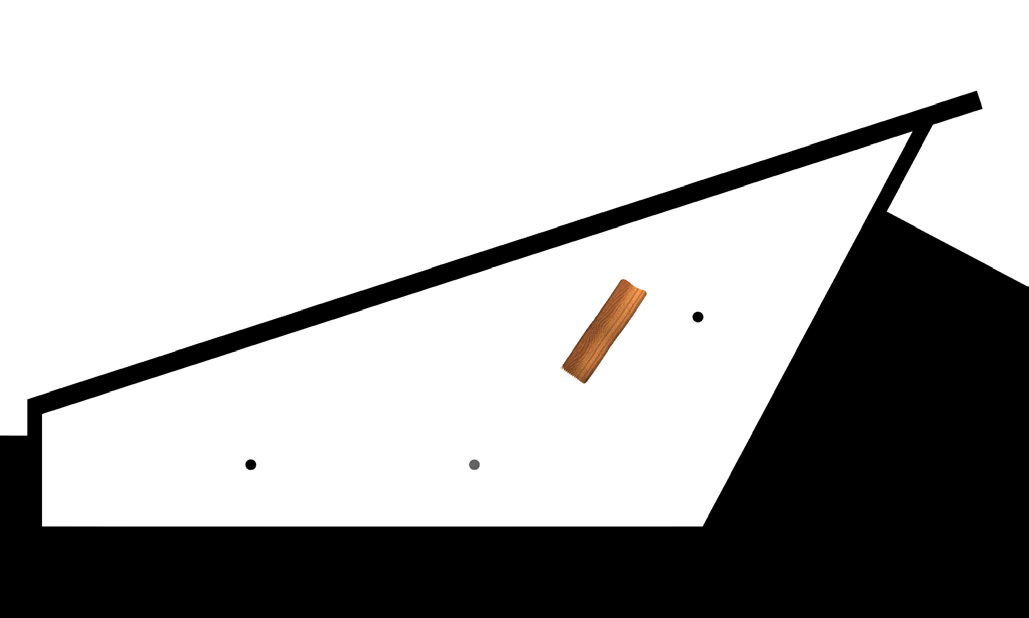

24 BÚTORTERV ÜLŐBÚTOR befoglaló méret: 400*50*50 CM anyaga: RÉTEGELT LEMEZ felületkezelés: FINOM CSISZOLÁS, PÁCOLÁS szín: DIÓFA ALAPRAJZ METSZET ELŐLNÉZET HARGITAY ZSÓFIA ÜLŐBÚTOR 24

25 Dió színűre pácolt rétegelt lemezből készült, körülbelül hat személy számára kényelmes ülőbútor, mely egy vonal mentén végigfuttatott azonos formájú lemez sorolásából áll, mely 2 cm vastag és a lemezek egymástól való távolsága is 2 cm. Ezek a rétgelt lapok több menetesszárral lennének összefogatva, közöttük 2 cm vagstag eltartókkal. 25 RHINO 3D - SZABADFORMA MODELLEZÉS

26

27 06 SZGT 7 RHINO 3D - SZABADFORMA MODELLEZÉS HUBER ÁKOS HUAQAAM.MOME BELSŐÉPÍTÉSZETI TERV CSÖPPENŐ BÚTOR

28 BELSŐÉPÍTÉSZETI TERV CSÖPPENŐ BÚTOR befoglaló méret: 750*380*190 CM anyaga: FRÖCCSÖNTÖTT MŰANYAG felületkezelés: POLÍROZÁS szín: RAL3005 rögzítés: PADLÓHOZ ALAPRAJZ METSZET ELŐLNÉZET HUBER ÁKOS CSÖPPENŐ BÚTOR 28

29 A tervem lényege, hogy három bútordarabot helyezek el a nagy belmagasságú aulába. Ez a tér kiválóan alkalmas közzösségi térnek az épületben dolgozók számára. Az elnyújtott csöppenő hatást keltő bútordarabok rájátszanak az egyébként is magas tér oszlopok által vertikálisan tagolt rendszerére, ami egy erőteljes felfelé húzást kölcsöz. A térbe állított szoborszrű objektumok tértagoló szerepet is betőltenek. A tárgyra további installáció rögzítése is lehetséges. Ezáltal szeretnék érdekes hatást elérni, kellemes hangulatú belső teret kialakítani. 29 RHINO 3D - SZABADFORMA MODELLEZÉS

30

31 07 SZGT 7 RHINO 3D - SZABADFORMA MODELLEZÉS MOLNÁR ZOÉ MOZQAAM.MOME BELSŐÉPÍTÉSZETI TERV DEKOR FAL

32 BELSŐÉPÍTÉSZETI TERV DEKOR FAL befoglaló méret: 700*400*20 CM anyaga: SZUPERBŐR (FÉNYES) felületkezelés: NINCS szín: TENGERÉSZKÉK (NAVY BLUE) ALAPRAJZ METSZET ELŐLNÉZET MOLNÁR ZOÉ DEKOR FAL 32

33 Az épület előcsarnokába egy elemekből álló dekoratív falat terveztem. A födémet tartó oszlopok közötti légtér kínálta magát az elemekből felépülő fal számára. Közel öt méter magasan helyeztem el, így nem zavarja a földszinti közlekedést. Az emeleti folyosókról és a hosszú lépcsőről nézve is látványos képet mutat. Az alapelemek csatlakozási megoldása (patentolás) lehetővé teszi a minta későbbiekben való variálását. 33 RHINO 3D - SZABADFORMA MODELLEZÉS

34

35 08 SZGT 7 RHINO 3D - SZABADFORMA MODELLEZÉS PERCZ GÁBOR PEGTAAM BELSŐÉPÍTÉSZETI TERV INFÓ PULT

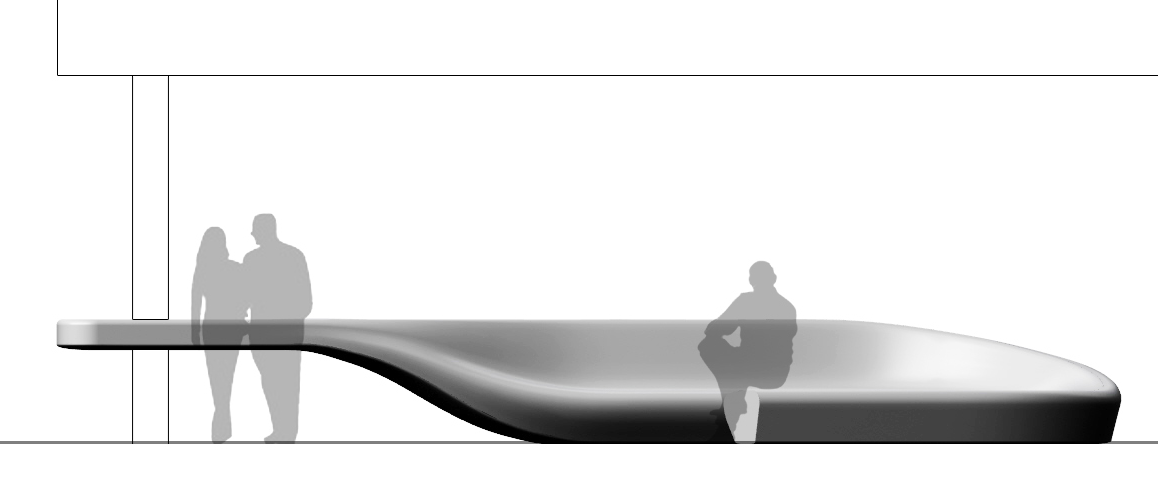

36 BELSŐÉPÍTÉSZETI TERV INFÓ PULT befoglaló méret: 860* 460*100 CM anyaga: CORIAN szín: FEHÉR ALAPRAJZ METSZET ELŐLNÉZET PERCZ GÁBOR INFÓ PULT 36

37 Az épületbe érkező vendégek tájékoztatásának céljából terveztem az információs pultot a földszinti, alacsony belmagasságú területre, amely várakozásra és pihenésre is alkalmas ülőfelületekkel is kiegészül. A formája csőszerűen kialakított, felülete homogén és egybefüggő. A pultból egy támlás ülőfelületté, majd az üvegezett homlokzat elé visszakanyarodó részen támla nélkülivé alakul át. A felület anyaga fehér, fényes CORIAN, tartószerkezete acél, a burkolat rögzítése pedig alumínium szerkezet. 37 RHINO 3D - SZABADFORMA MODELLEZÉS

38

39 09 SZGT 7 RHINO 3D - SZABADFORMA MODELLEZÉS PETHEŐ JÓZSEF DÁNIEL PEJTAAM.MOME BELSŐÉPÍTÉSZETI TERV TETŐ-TÉR

40 BELSŐÉPÍTÉSZETI TERV TETŐ-TÉR befoglaló méret: 2350*1150*1080 CM anyaga: ACÉL, ÜVEG felületkezelés: SZINTEREZÉS szín: RAL FEHÉR FELÜLNÉZET ELŐLNÉZET OLDALNÉZET PETHEŐ JÓZSEF DÁNIEL TETŐ-TÉR 40

41 Feladatom tárgya az előcsarnok felső lezárása volt. A dolgozatban figyelembe kellett venni a tető felülvilágító szerepét, ezenkívűl el kívántam hagyni az ebben esetben véleményem szerint nem indokolt tetőzetet tartó oszlopokat. Megoldásom egy transzparens tölcsérszerű felület, ami az előcsarnok egy semleges pontjából a felső élek felé tart. A terv koncepcióterv, még mindig fenntartja a változtatás jogát (pl a transzparens mintázat). Műszaki megoldásokra nem tér ki, a továbbiakban a tető felületre hulló csapadékvíz szabad vezetését próbálná megoldani. 41 RHINO 3D - SZABADFORMA MODELLEZÉS

42

43 10 SZGT 7 RHINO 3D - SZABADFORMA MODELLEZÉS RÁKOSI EDINA RAEQAAM.MOME BÚTORTERVEZÉS ÜLŐBÚTOR

44 BELSŐÉPÍTÉSZETI TERV ÜLŐBÚTOR befoglaló méret: 400*200*120 CM anyaga:textil ÉS SZIVACS felületképzés: SZŐTTES TEXTÍLIA szín: ZÖLD ALAPRAJZ METSZET ELŐLNÉZET RÁKOSI EDINA ÜLŐBÚTOR 44

45 Alapkoncepcióm egy második tervezésből ered, amely során a MOME főlépcsőjére terveztem egy ülőalkalmatosságot. Ez inspirálta ezt a feladatot is, amelyben az emberi háthoz alkalmazkodó szivacs kitöltéssel számos ülési-fekvési pozíciót megengedő ülőalkalmatosságot eredményez. A színe a fű puhaságát, élénk színének hatását idézi. Az ideális ülőmagasság alapján 3 szint egymásra épüléséből tevődik össze, így kb ember számára alkalmas elfoglaltságot biztosít. 45 RHINO 3D - SZABADFORMA MODELLEZÉS

46

47 11 SZGT 7 RHINO 3D - SZABADFORMA MODELLEZÉS TŐRÖS ÁGNES TOATAEM.MOME BELSŐÉPÍTÉSZETI TERV MEDÚZA

48 BELSŐÉPÍTÉSZETI TERV MEDÚZALÁMPA befoglaló méret: 150*150*300CM anyaga: SZÍNEZETT AKRILLEMEZ, FÉMKÁBELEK szín: R203 G192 B175 egyéb: MÉRETEZETT ACÉLHUZALOKKAL A FELSŐ FÖDÉMHEZ RÖGZÍTVE, AKRILTESTBE HELYEZETT RASZTERES LEDSOROK. FELÜLNÉZET LÁMPATEST ELŐLNÉZET TŐRÖS ÁGNES MEDÚZA 48

49 A terv a megadott épület előterének világításdesign-javaslata. Egy áttetsző opálos fénytest jelenne meg a térbe függeszte szabálytalan kábelstruktúrával melyek a világítótestbe helyezett fényforrásokhoz kapcsolódnak. A függesztés maga nem ezekkel a kábelekkel történik, hanem acélsodronyokkal. A lámpák kompozícióba rendezve különböző mélységben lógnak be a térbe, oldva ezzel a szabályos négyzetalapoz, ami ugyanakkor a szabálytalan előtér ellenpontjaként jött létre. A plexitest drappszínezetű, a kábelek fémesek, a kibocsájtott fény meleg tónusú. 49 RHINO 3D - SZABADFORMA MODELLEZÉS

50 ALULNÉZET FOLYAMAT ELŐLNÉZET TŐRÖS ÁGNES MEDÚZA 50
