UEZ 2000/1 LSN, UEZ 2000 LSN, behatolásjelző központok

Átírás

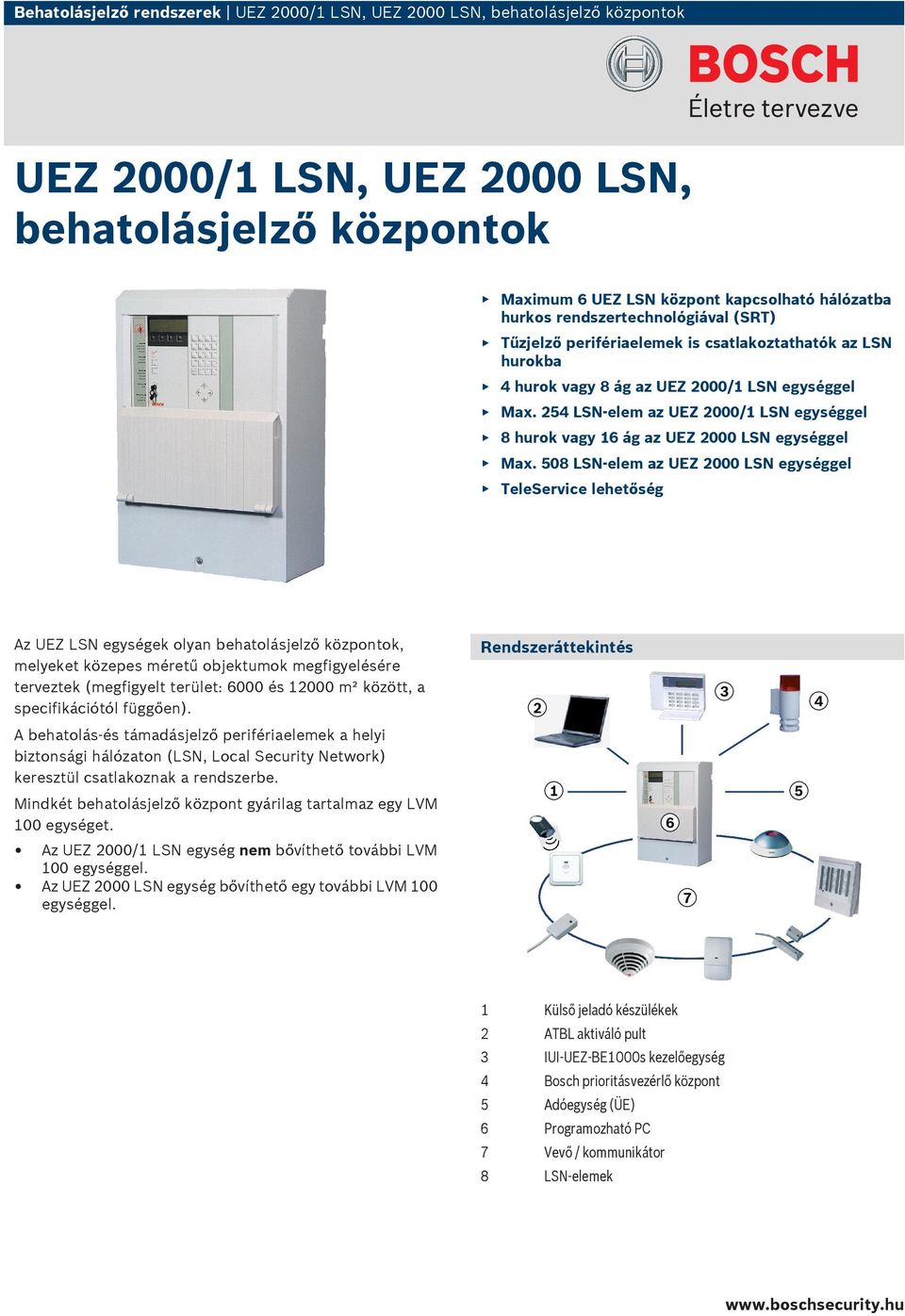

1 Behatolásjelző rendszerek UEZ 2000/1 LSN, UEZ 2000 LSN, behatolásjelző központok UEZ 2000/1 LSN, UEZ 2000 LSN, behatolásjelző központok Maximum 6 UEZ LSN központ kapcsolható hálózatba hurkos rendszertechnológiával (SRT) Tűzjelző perifériaelemek is csatlakoztathatók az LSN hurokba 4 hurok vagy 8 ág az UEZ 2000/1 LSN egységgel Max. 254 LSN-elem az UEZ 2000/1 LSN egységgel 8 hurok vagy 16 ág az UEZ 2000 LSN egységgel Max. 508 LSN-elem az UEZ 2000 LSN egységgel TeleService lehetőség Az UEZ LSN egységek olyan behatolásjelző központok, melyeket közepes méretű objektumok megfigyelésére terveztek (megfigyelt terület: 6000 és m² között, a specifikációtól függően). A behatolás-és támadásjelző perifériaelemek a helyi biztonsági hálózaton (LSN, Local Security Network) keresztül csatlakoznak a rendszerbe. Mindkét behatolásjelző központ gyárilag tartalmaz egy LVM 100 egységet. Az UEZ 2000/1 LSN egység nem bővíthető további LVM 100 egységgel. Az UEZ 2000 LSN egység bővíthető egy további LVM 100 egységgel. Rendszeráttekintés Külső jeladó készülékek 2 ATBL aktiváló pult 3 IUI-UEZ-BE1000s kezelőegység 4 Bosch prioritásvezérlő központ 5 Adóegység (ÜE) 6 Programozható PC 7 Vevő / kommunikátor 8 LSN-elemek

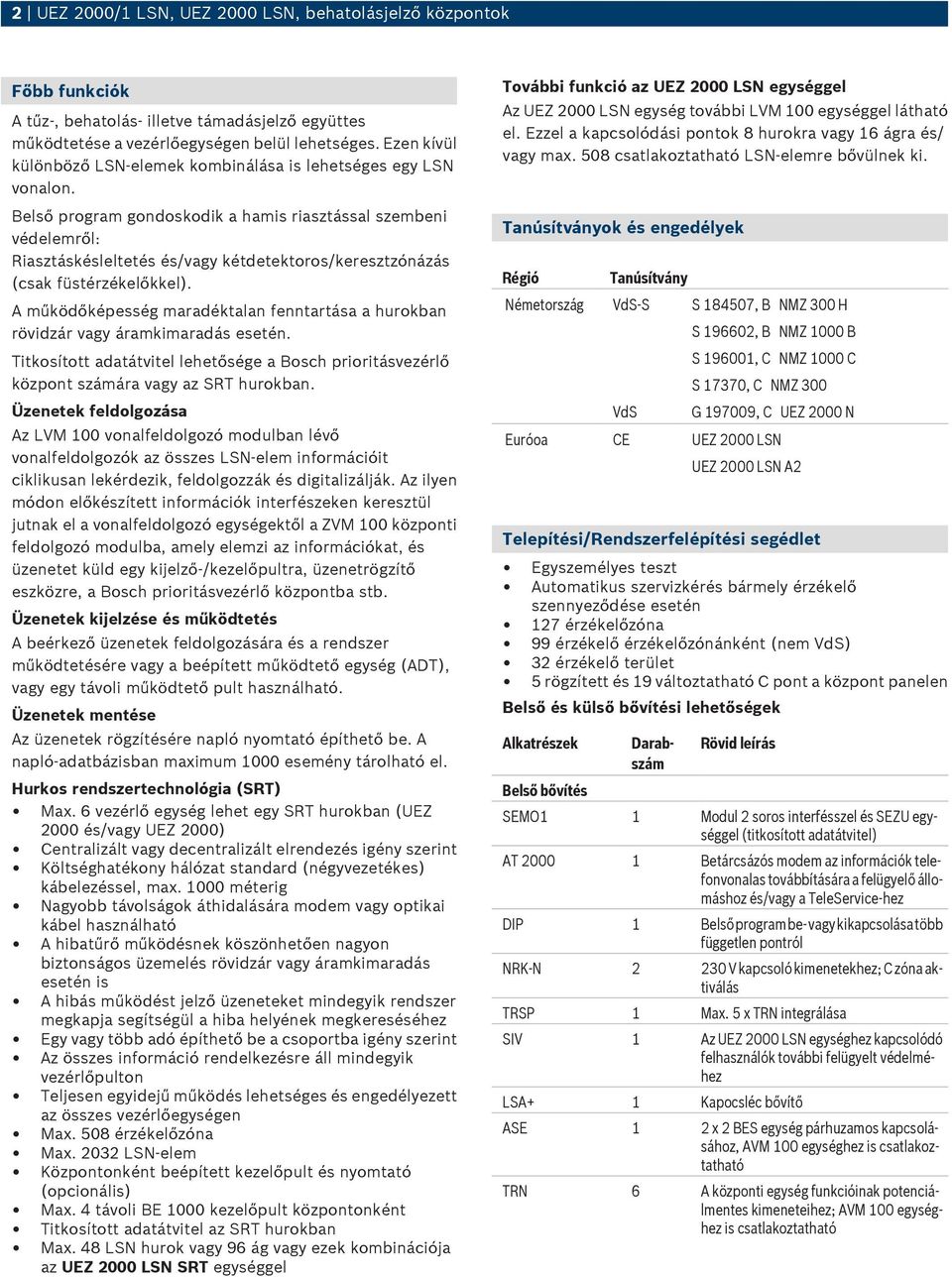

2 2 UEZ 2000/1 LSN, UEZ 2000 LSN, behatolásjelző központok Főbb funkciók A tűz-, behatolás- illetve támadásjelző együttes működtetése a vezérlőegységen belül lehetséges. Ezen kívül különböző LSN-elemek kombinálása is lehetséges egy LSN vonalon. Belső program gondoskodik a hamis riasztással szembeni védelemről: Riasztáskésleltetés és/vagy kétdetektoros/keresztzónázás (csak füstérzékelőkkel). A működőképesség maradéktalan fenntartása a hurokban rövidzár vagy áramkimaradás esetén. Titkosított adatátvitel lehetősége a Bosch prioritásvezérlő központ számára vagy az SRT hurokban. Üzenetek feldolgozása Az LVM 100 vonalfeldolgozó modulban lévő vonalfeldolgozók az összes LSN-elem információit ciklikusan lekérdezik, feldolgozzák és digitalizálják. Az ilyen módon előkészített információk interfészeken keresztül jutnak el a vonalfeldolgozó egységektől a ZVM 100 központi feldolgozó modulba, amely elemzi az információkat, és üzenetet küld egy kijelző-/kezelőpultra, üzenetrögzítő eszközre, a Bosch prioritásvezérlő központba stb. Üzenetek kijelzése és működtetés A beérkező üzenetek feldolgozására és a rendszer működtetésére vagy a beépített működtető egység (ADT), vagy egy távoli működtető pult használható. Üzenetek mentése Az üzenetek rögzítésére napló nyomtató építhető be. A napló-adatbázisban maximum 1000 esemény tárolható el. Hurkos rendszertechnológia (SRT) Max. 6 vezérlő egység lehet egy SRT hurokban (UEZ 2000 és/vagy UEZ 2000) Centralizált vagy decentralizált elrendezés igény szerint Költséghatékony hálózat standard (négyvezetékes) kábelezéssel, max méterig Nagyobb távolságok áthidalására modem vagy optikai kábel használható A hibatűrő működésnek köszönhetően nagyon biztonságos üzemelés rövidzár vagy áramkimaradás esetén is A hibás működést jelző üzeneteket mindegyik rendszer megkapja segítségül a hiba helyének megkereséséhez Egy vagy több adó építhető be a csoportba igény szerint Az összes információ rendelkezésre áll mindegyik vezérlőpulton Teljesen egyidejű működés lehetséges és engedélyezett az összes vezérlőegységen Max. 508 érzékelőzóna Max LSN-elem Központonként beépített kezelőpult és nyomtató (opcionális) Max. 4 távoli BE 1000 kezelőpult központonként Titkosított adatátvitel az SRT hurokban Max. 48 LSN hurok vagy 96 ág vagy ezek kombinációja az UEZ 2000 LSN SRT egységgel További funkció az UEZ 2000 LSN egységgel Az UEZ 2000 LSN egység további LVM 100 egységgel látható el. Ezzel a kapcsolódási pontok 8 hurokra vagy 16 ágra és/ vagy max. 508 csatlakoztatható LSN-elemre bővülnek ki. Tanúsítványok és engedélyek Régió Tanúsítvány Németország VdS-S S , B NMZ 300 H VdS S , B NMZ 1000 B S , C NMZ 1000 C S 17370, C NMZ 300 G , C UEZ 2000 N Euróoa CE UEZ 2000 LSN UEZ 2000 LSN A2 Telepítési/Rendszerfelépítési segédlet Egyszemélyes teszt Automatikus szervizkérés bármely érzékelő szennyeződése esetén 127 érzékelőzóna 99 érzékelő érzékelőzónánként (nem VdS) 32 érzékelő terület 5 rögzített és 19 változtatható C pont a központ panelen Belső és külső bővítési lehetőségek Alkatrészek Belső bővítés Darabszám Rövid leírás SEMO1 1 Modul 2 soros interfésszel és SEZU egységgel (titkosított adatátvitel) AT Betárcsázós modem az információk telefonvonalas továbbítására a felügyelő állomáshoz és/vagy a TeleService-hez DIP 1 Belső program be- vagy kikapcsolása több független pontról NRK-N V kapcsoló kimenetekhez; C zóna aktiválás TRSP 1 Max. 5 x TRN integrálása SIV 1 Az UEZ 2000 LSN egységhez kapcsolódó felhasználók további felügyelt védelméhez LSA+ 1 Kapocsléc bővítő ASE 1 2 x 2 BES egység párhuzamos kapcsolásához, egységhez is csatlakoztatható TRN 6 A központi egység funkcióinak potenciálmentes kimeneteihez; egységhez is csatlakoztatható

3 UEZ 2000/1 LSN, UEZ 2000 LSN, behatolásjelző központok 3 Alkatrészek Darabszám Rövid leírás RTP 6 4 központi egység funkcióinak potenciálmentes kimeneteihez egységenként; egységhez is csatlakoztatható SM 20 5 Interfész modul 20 ma-es interfészhez; nyomtató, UGM 2020, RUBIN 2020NT vagy BoVis NT csatlakoztatásához SM24 3 Interfész modul V.24 interfészhez; UGM 2020, RUBIN 2020NT, Bovis NT vagy SRT csatlakoztatásához SM Interfész modul RS-485 interfészhez, 4 x BE 1000 egység csatlakoztatásához Nyomtató 1 Üzenetek naplózása ATE 100 LSN 1 32 érzékelőzóna párhuzamos kijelzése (beépíthető a kezelőpultba) Kulcsos kapcsoló 8 vagy 1 és 6 12 V/10 Ah akkumulátor Külső bővítés Külső jeladó készülékek 2 aktiváló beállítással 3 kapcsolóállással (1-0-2) a központ előlapján 2 kapcsolóállással 2 Szünetmentes tápegység (UPS) a rendszerhez 8 Max. 8 függetlenül aktivált BES egység csatlakoztatható ASE és NSB 100 egységen keresztül ATBL 8 Távoli kijelzőpultok csatlakoztatásához, egyenként 64 kimenettel Küldő berendezés (VdS) 1 Vészhívások küldéséhez a fogadó központba SD 1 Kapcsolat létrehozása az egységnél UEV További energiaigényekhez; egy 12 V/5,4 A tápegységet és két 12 V/40 Ah akkumulátorhelyet tartalmaz SRT rendszerparaméterek Jelzőeszközök Küldő berendezés Rendszerenként 32, max. 99 a csoportban 48 a csoportban Automata tárcsázó Rendszerenként 1 Nyomtató Rendszerenként 1 Idővezérlő csatorna Rendszerenként 9 BE 1000 kezelőegység Rendszerenként 4 Főközpont Rendszerenként 2 Riasztásszámláló Rendszerenként 2 Esemény-adatbázis Rendszerenként 1 Belső programok Felhasználó ID Felügyeleti szövegek Riasztási szövegek Rövid rendszerszövegek Érzékelő rövid szövegei (hely) 14 a csoportban Max. 255 a csoportban Max. 20 a csoportban Max. 40 a csoportban Max. 300 a csoportban 2032 a csoportban Támadásfigyelő kamera Rendszerenként 6 Partíciók Hurkok és ágak létrehozása 32 a csoportban Alapmodell 1x LVM 100 egységgel (4 hurok vagy 8 ág vagy a kettő tetszőleges kombinációja) NVU NVU NVU NVU Bővítés második LVM 100 egységgel (csak az UEZ 2000 LSN egységgel) (További 4 hurok vagy 8 ág vagy a kettő tetszőleges kombinációja) NVU NVU Hurkos kapcsolat 2 Ágas kapcsolat 3 LSN-elemek NVU NVU Mennyiségi szerkezet SRT rendszercsoporthoz UEZ 2000 LSN egységgel Érzékelők maximális száma NVU paraméterek: 2 hurok vagy 4 ág, max m kábelhosszúság, max. 100 ma áramfelvétel, max. 127 LSNelem Rendszerek száma Érzékelőzónák maximális száma Rendszerek száma

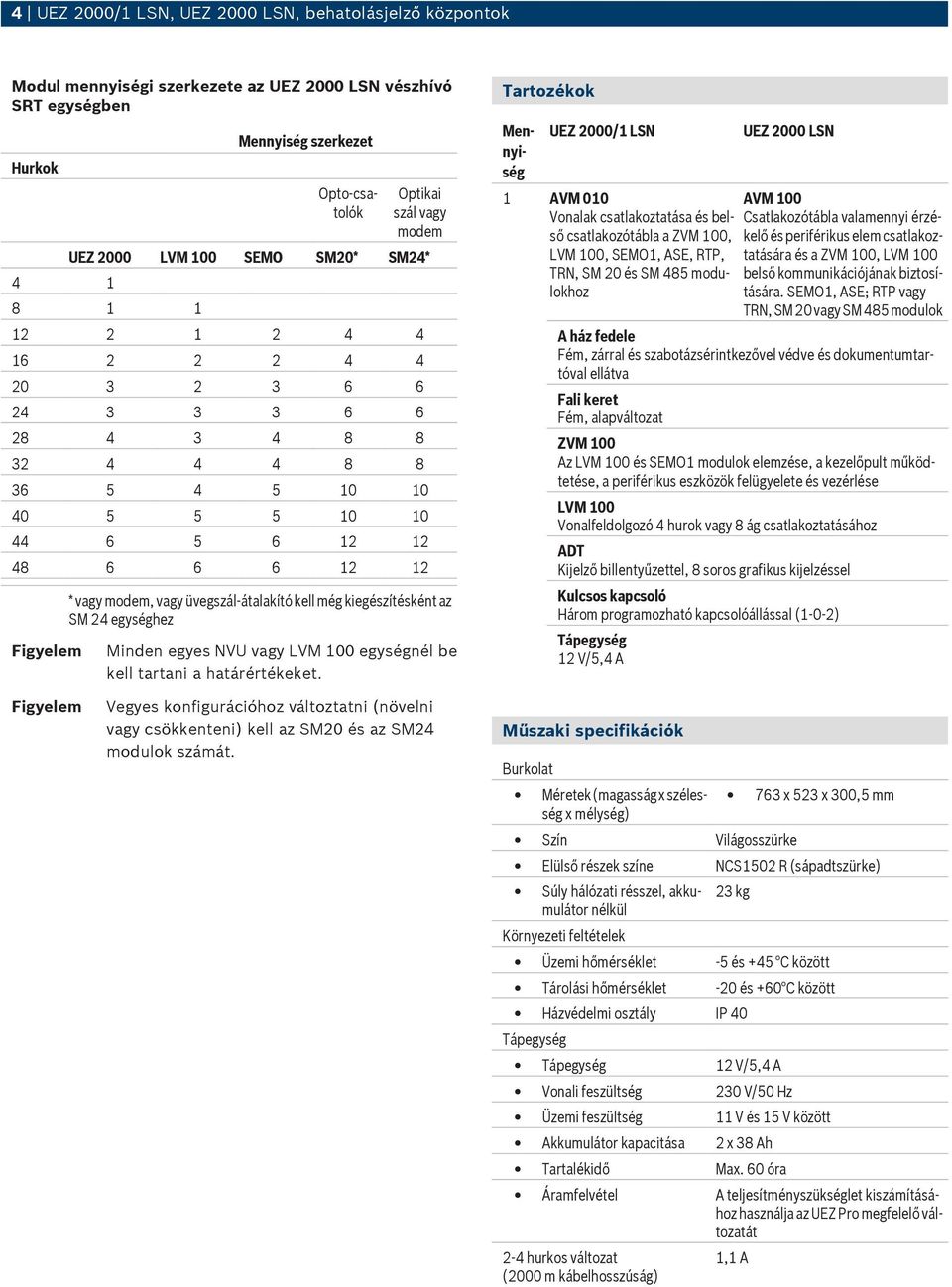

4 4 UEZ 2000/1 LSN, UEZ 2000 LSN, behatolásjelző központok Modul mennyiségi szerkezete az UEZ 2000 LSN vészhívó SRT egységben Hurkok 4 1 Mennyiség szerkezet Optikai szál vagy modem UEZ 2000 LVM 100 SEMO SM20* SM24* Figyelem * vagy modem, vagy üvegszál-átalakító kell még kiegészítésként az SM 24 egységhez Minden egyes NVU vagy LVM 100 egységnél be kell tartani a határértékeket. Tartozékok Opto-csatolók Mennyiség UEZ 2000/1 LSN 1 AVM 010 Vonalak csatlakoztatása és belső csatlakozótábla a ZVM 100, LVM 100, SEMO1, ASE, RTP, TRN, SM 20 és SM 485 modulokhoz UEZ 2000 LSN Csatlakozótábla valamennyi érzékelő és periférikus elem csatlakoztatására és a ZVM 100, LVM 100 belső kommunikációjának biztosítására. SEMO1, ASE; RTP vagy TRN, SM 20 vagy SM 485 modulok A ház fedele Fém, zárral és szabotázsérintkezővel védve és dokumentumtartóval ellátva Fali keret Fém, alapváltozat ZVM 100 Az LVM 100 és SEMO1 modulok elemzése, a kezelőpult működtetése, a periférikus eszközök felügyelete és vezérlése LVM 100 Vonalfeldolgozó 4 hurok vagy 8 ág csatlakoztatásához ADT Kijelző billentyűzettel, 8 soros grafikus kijelzéssel Kulcsos kapcsoló Három programozható kapcsolóállással (1-0-2) Tápegység 12 V/5,4 A Figyelem Vegyes konfigurációhoz változtatni (növelni vagy csökkenteni) kell az SM20 és az SM24 modulok számát. Műszaki specifikációk Burkolat Méretek (magasság x szélesség x mélység) 763 x 523 x 300,5 mm Szín Világosszürke Elülső részek színe NCS1502 R (sápadtszürke) Súly hálózati résszel, akkumulátor nélkül 23 kg Környezeti feltételek Üzemi hőmérséklet -5 és +45 C között Tárolási hőmérséklet -20 és +60 C között Házvédelmi osztály IP 40 Tápegység Tápegység 12 V/5,4 A Vonali feszültség 230 V/50 Hz Üzemi feszültség 11 V és 15 V között Akkumulátor kapacitása 2 x 38 Ah Tartalékidő Max. 60 óra Áramfelvétel A teljesítményszükséglet kiszámításához használja az UEZ Pro megfelelő változatát 2-4 hurkos változat (2000 m kábelhosszúság) 1,1 A

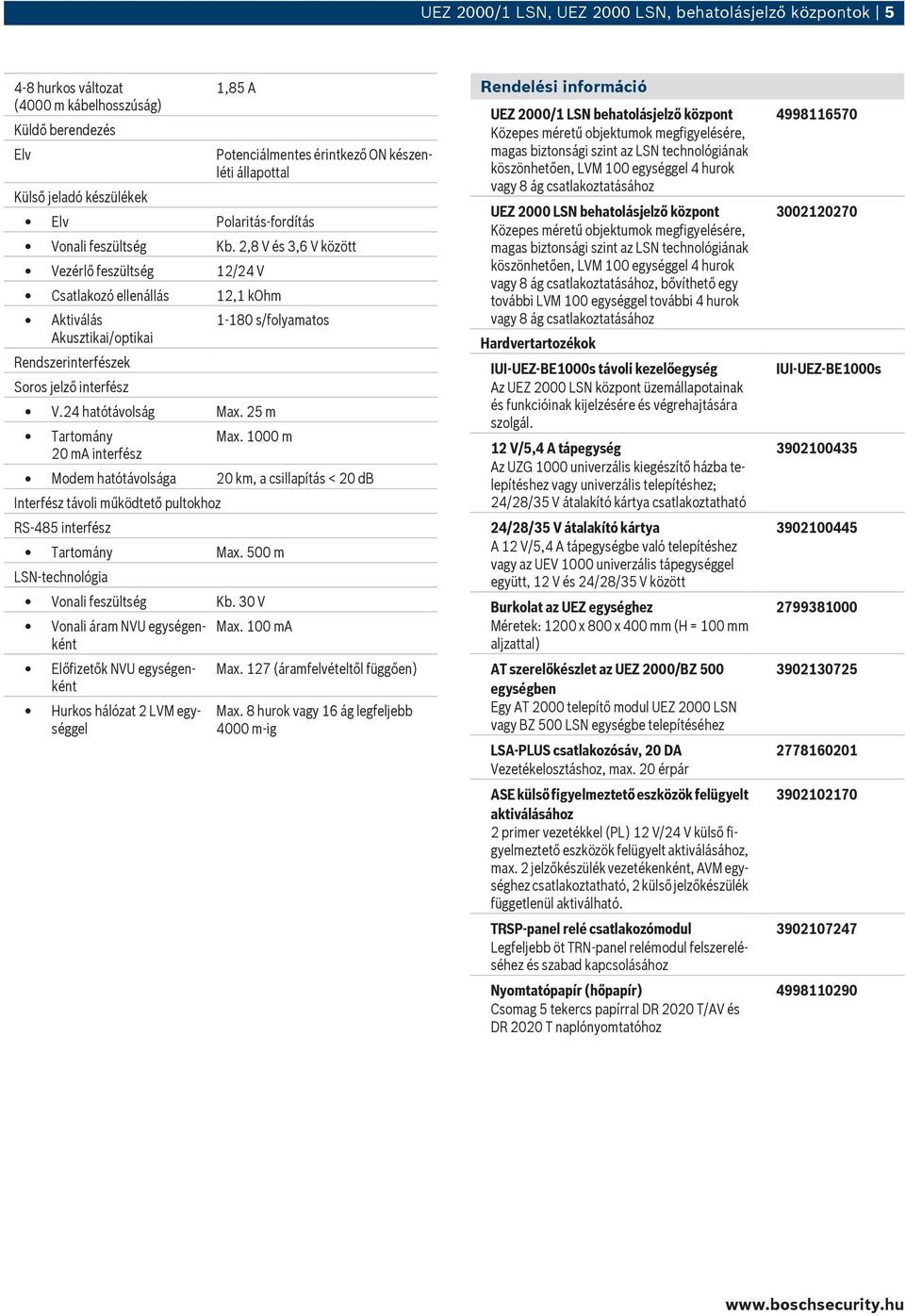

5 UEZ 2000/1 LSN, UEZ 2000 LSN, behatolásjelző központok hurkos változat (4000 m kábelhosszúság) Küldő berendezés Elv 1,85 A Potenciálmentes érintkező ON készenléti állapottal Külső jeladó készülékek Elv Polaritás-fordítás Vonali feszültség Kb. 2,8 V és 3,6 V között Vezérlő feszültség 12/24 V Csatlakozó ellenállás 12,1 kohm Aktiválás Akusztikai/optikai Rendszerinterfészek s/folyamatos Soros jelző interfész V.24 hatótávolság Max. 25 m Tartomány Max m 20 ma interfész Modem hatótávolsága 20 km, a csillapítás < 20 db Interfész távoli működtető pultokhoz RS-485 interfész Tartomány Max. 500 m LSN-technológia Vonali feszültség Kb. 30 V Vonali áram NVU egységenként Előfizetők NVU egységenként Hurkos hálózat 2 LVM egységgel Max. 100 ma Max. 127 (áramfelvételtől függően) Max. 8 hurok vagy 16 ág legfeljebb 4000 m-ig Rendelési információ UEZ 2000/1 LSN behatolásjelző központ Közepes méretű objektumok megfigyelésére, magas biztonsági szint az LSN technológiának köszönhetően, LVM 100 egységgel 4 hurok vagy 8 ág csatlakoztatásához UEZ 2000 LSN behatolásjelző központ Közepes méretű objektumok megfigyelésére, magas biztonsági szint az LSN technológiának köszönhetően, LVM 100 egységgel 4 hurok vagy 8 ág csatlakoztatásához, bővíthető egy további LVM 100 egységgel további 4 hurok vagy 8 ág csatlakoztatásához Hardvertartozékok IUI-UEZ-BE1000s távoli kezelőegység Az UEZ 2000 LSN központ üzemállapotainak és funkcióinak kijelzésére és végrehajtására szolgál. 12 V/5,4 A tápegység Az UZG 1000 univerzális kiegészítő házba telepítéshez vagy univerzális telepítéshez; 24/28/35 V átalakító kártya csatlakoztatható 24/28/35 V átalakító kártya A 12 V/5,4 A tápegységbe való telepítéshez vagy az UEV 1000 univerzális tápegységgel együtt, 12 V és 24/28/35 V között Burkolat az UEZ egységhez Méretek: 1200 x 800 x 400 mm (H = 100 mm aljzattal) AT szerelőkészlet az UEZ 2000/BZ 500 egységben Egy AT 2000 telepítő modul UEZ 2000 LSN vagy BZ 500 LSN egységbe telepítéséhez LSA-PLUS csatlakozósáv, 20 DA Vezetékelosztáshoz, max. 20 érpár ASE külső figyelmeztető eszközök felügyelt aktiválásához 2 primer vezetékkel (PL) 12 V/24 V külső figyelmeztető eszközök felügyelt aktiválásához, max. 2 jelzőkészülék vezetékenként, AVM egységhez csatlakoztatható, 2 külső jelzőkészülék függetlenül aktiválható. TRSP-panel relé csatlakozómodul Legfeljebb öt TRN-panel relémodul felszereléséhez és szabad kapcsolásához Nyomtatópapír (hőpapír) Csomag 5 tekercs papírral DR 2020 T/AV és DR 2020 T naplónyomtatóhoz IUI-UEZ-BE1000s
