1 Tudományos metrológia Szakterületek, etalonok, referencia anyagok A tudományos metrológia szakterületei A BIPM által meghatározott szakterületek: tömeg, elektromosság, hosszúság, idő és frekvencia, hőmérséklet, ionizáló sugárzások és radioaktivitás, fotometria és radiometria, akusztika, anyagmennyiség. A tudományos metrológia szakterületei Az EUROMET (Európai Etalon-együttműködési Fórum) kiegészítő szakterületei: áramlásmérések, interdiszciplináris metrológia. Etalon Mérték, mérőeszköz, anyagminta vagy mérőrendszer, melynek az a rendeltetése, hogy egy mennyiség egységét, illetve egy vagy több ismert értékét definiálja, megvalósítsa, fenntartsa vagy reprodukálja és referenciaként szolgáljon. 1

2 Anyagminta Olyan anyag, amelynek egy vagy több tulajdonsága eléggé homogén és jól meghatározott ahhoz, hogy egy készülék kalibrálásához, egy mérési módszer minősítéséhez, vagy anyagjellemzők meghatározásához használják. Hiteles anyagminta Bizonyítvánnyal ellátott anyagminta, amelynek egy vagy több jellemzőjét olyan eljárás tanúsítja, amely biztosítja a visszavezethetőséget annak a mértékegységnek a pontos megvalósításához, amelyben a jellemző értékeit kifejezték és amely anyagminta minden egyes tanúsított értékéhez adott megbízhatósági szintű mérési bizonytalanság tartozik. TÖMEG és kapcsolódó mennyiségek TÖMEG és kapcsolódó mennyiségek Tömegmérés Erő- és nyomásmérés tömegetalonok etalon mérlegek tömeg-komparátorok erőmérő cellák erőmérő gépek erő, momentum- és nyomaték átalakítók olaj- vagy gáz nyomóközegű dugattyús nyomásátalakítók 2

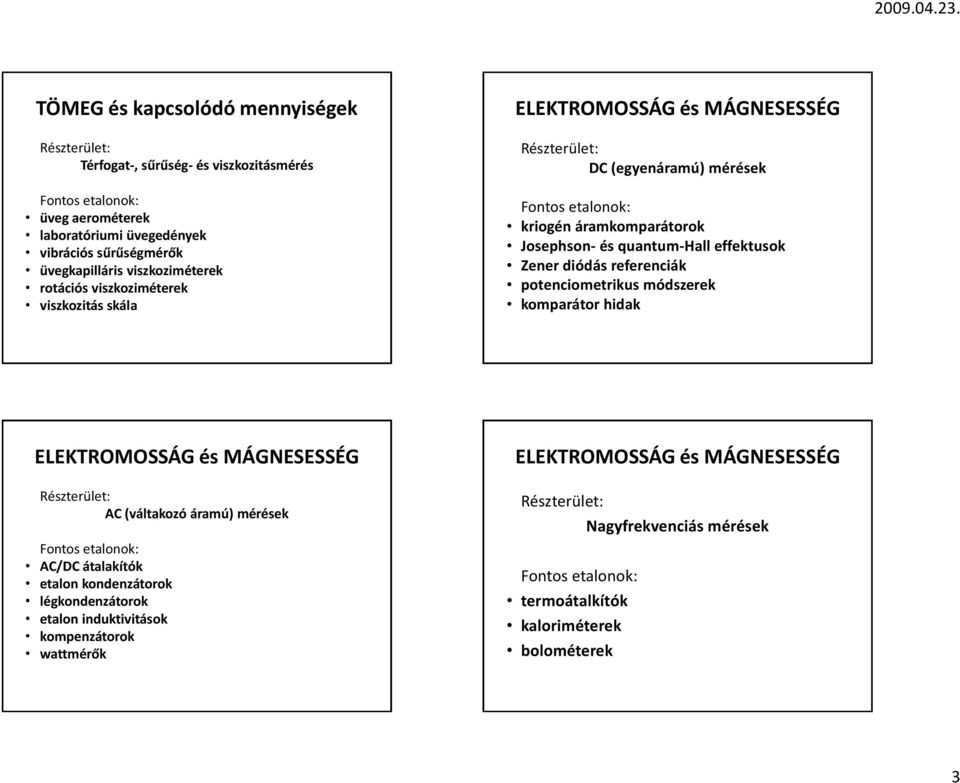

3 TÖMEG és kapcsolódó mennyiségek Térfogat-, sűrűség- és viszkozitásmérés üveg aerométerek laboratóriumi üvegedények vibrációs sűrűségmérők üvegkapilláris viszkoziméterek rotációs viszkoziméterek viszkozitás skála ELEKTROMOSSÁG és MÁGNESESSÉG DC (egyenáramú) mérések kriogén áramkomparátorok Josephson- és quantum-hall effektusok Zener diódás referenciák potenciometrikus módszerek komparátor hidak ELEKTROMOSSÁG és MÁGNESESSÉG ELEKTROMOSSÁG és MÁGNESESSÉG AC (váltakozó áramú) mérések AC/DC átalakítók etalon kondenzátorok légkondenzátorok etalon induktivitások kompenzátorok wattmérők Nagyfrekvenciás mérések termoátalkítók kaloriméterek bolométerek 3

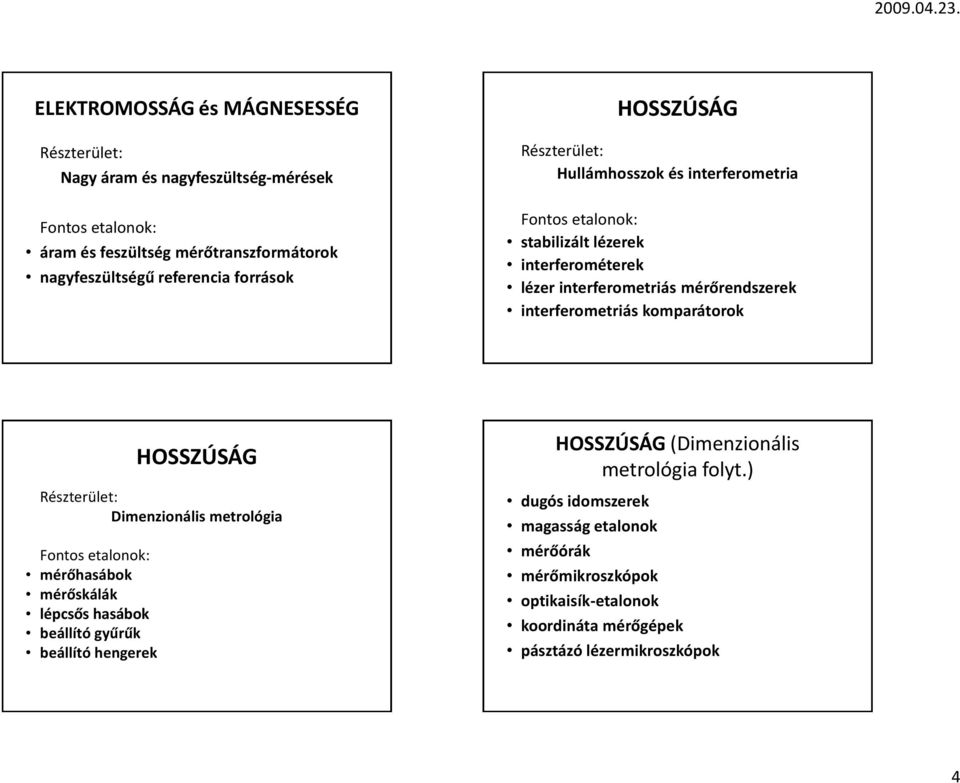

4 ELEKTROMOSSÁG és MÁGNESESSÉG Nagy áram és nagyfeszültség-mérések HOSSZÚSÁG Hullámhosszok és interferometria áram és feszültség mérőtranszformátorok nagyfeszültségű referencia források stabilizált lézerek interferométerek lézer interferometriás mérőrendszerek interferometriás komparátorok HOSSZÚSÁG Dimenzionális metrológia mérőhasábok mérőskálák lépcsős hasábok beállító gyűrűk beállító hengerek HOSSZÚSÁG (Dimenzionális metrológia folyt.) dugós idomszerek magasság etalonok mérőórák mérőmikroszkópok optikaisík-etalonok koordináta mérőgépek pásztázó lézermikroszkópok 4

5 HOSSZÚSÁG HOSSZÚSÁG Szögmérések Alakzatok autocolimatorok forgó asztalok szögetalonok poligonok vízszintmérők egyenes-etalonok felület-etalonok párhuzamosság-etalonok derékszög-etalonok kör-etalonok HOSSZÚSÁG IDŐ és FREKVENCIA Felületi minőség Időmérés érdességmérők lépcsős etalonjai érdességetalonok érdességmérők cézium atomóra időintervallum mérők 5

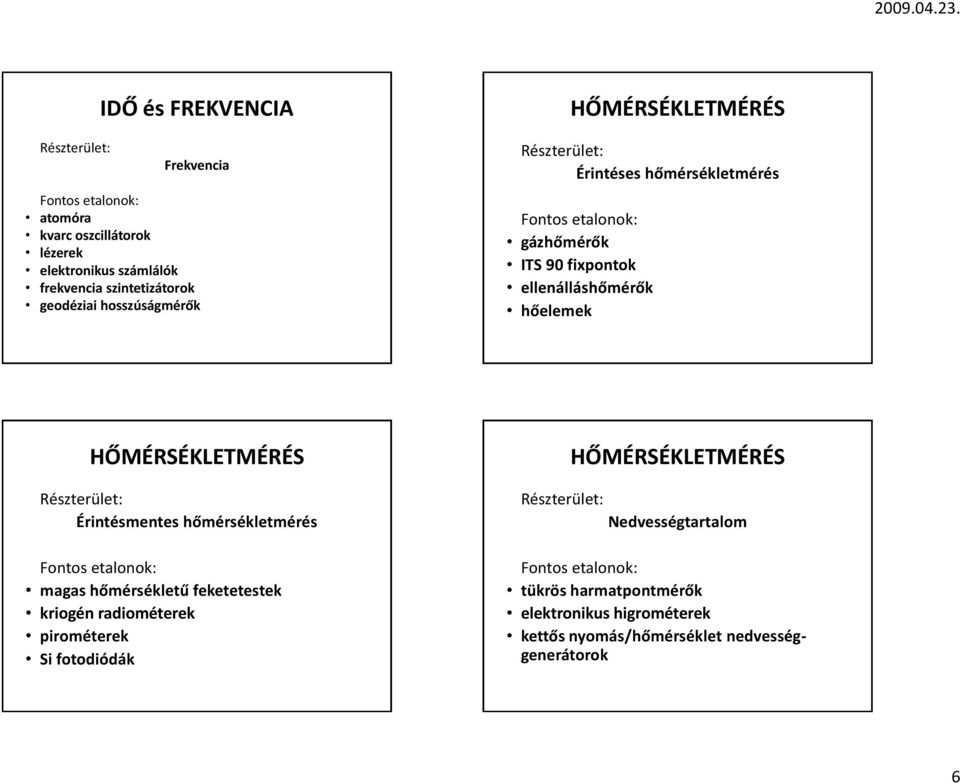

6 IDŐ és FREKVENCIA Frekvencia atomóra kvarc oszcillátorok lézerek elektronikus számlálók frekvencia szintetizátorok geodéziai hosszúságmérők HŐMÉRSÉKLETMÉRÉS Érintéses hőmérsékletmérés gázhőmérők ITS 90 fixpontok ellenálláshőmérők hőelemek HŐMÉRSÉKLETMÉRÉS Érintésmentes hőmérsékletmérés magas hőmérsékletű feketetestek kriogén radiométerek pirométerek Si fotodiódák HŐMÉRSÉKLETMÉRÉS Nedvességtartalom tükrös harmatpontmérők elektronikus higrométerek kettős nyomás/hőmérséklet nedvességgenerátorok 6

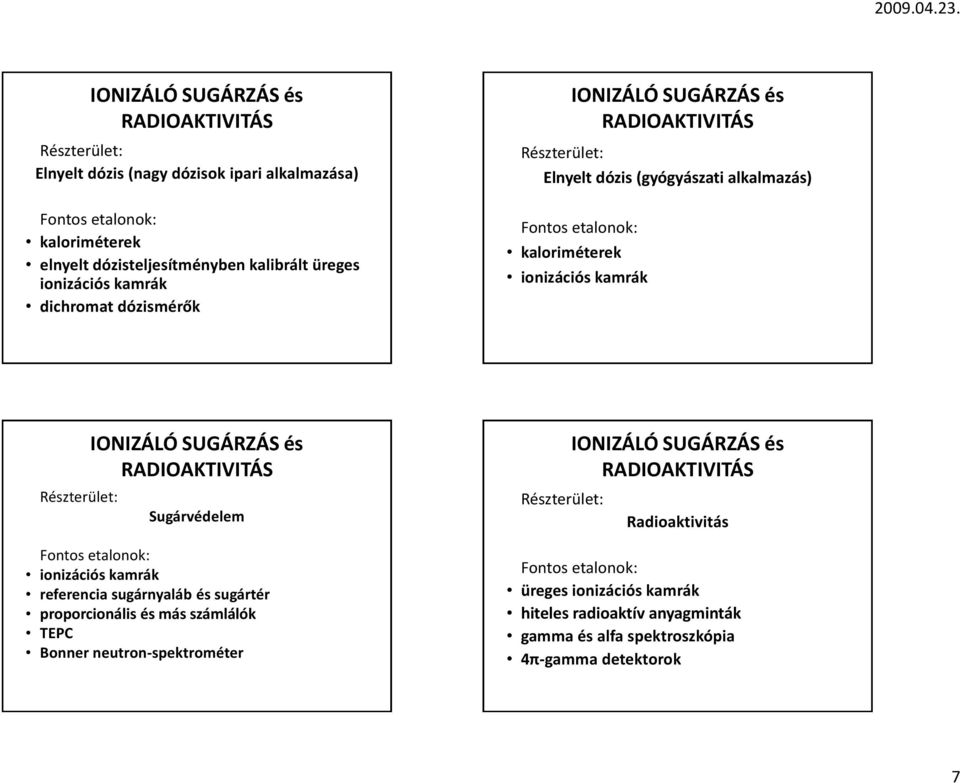

7 IONIZÁLÓ SUGÁRZÁS és RADIOAKTIVITÁS Elnyelt dózis (nagy dózisok ipari alkalmazása) IONIZÁLÓ SUGÁRZÁS és RADIOAKTIVITÁS Elnyelt dózis (gyógyászati alkalmazás) kaloriméterek elnyelt dózisteljesítményben kalibrált üreges ionizációs kamrák dichromat dózismérők kaloriméterek ionizációs kamrák IONIZÁLÓ SUGÁRZÁS és RADIOAKTIVITÁS Sugárvédelem ionizációs kamrák referencia sugárnyaláb és sugártér proporcionális és más számlálók TEPC Bonner neutron-spektrométer IONIZÁLÓ SUGÁRZÁS és RADIOAKTIVITÁS Radioaktivitás üreges ionizációs kamrák hiteles radioaktív anyagminták gamma és alfa spektroszkópia 4π-gamma detektorok 7

8 FOTOMETRIA és RADIOMETRIA FOTOMETRIA és RADIOMETRIA Optikai radiometria Fotometria kriogén radiométer detektorok stabilizált lézer referencia források referencia anyagok Au szálak látható fény tartományú detektorok SI fotodiódák kvantumhatásfok detektorok FOTOMETRIA és RADIOMETRIA FOTOMETRIA és RADIOMETRIA Színmérés Optikai szálak spektrométerek referencia anyagok Au szálak 8

9 AKUSZTIKA, ULTRAHANG és REZGÉS AKUSZTIKA, ULTRAHANG és REZGÉS Akusztikai mérések gázokban Gyorsulásmérés etalon mikrofonok pisztonfonok kondenzátor mikrofonok hang-kalibrátorok gyorsulásmérők erő átalakítók lézer interferométerek AKUSZTIKA, ULTRAHANG és REZGÉS AKUSZTIKA, ULTRAHANG és REZGÉS Akusztikai mérések folyadékokban Ultrahang hidrofonok ultrahang-teljesítménymérők sugárzási erőmérleg 9

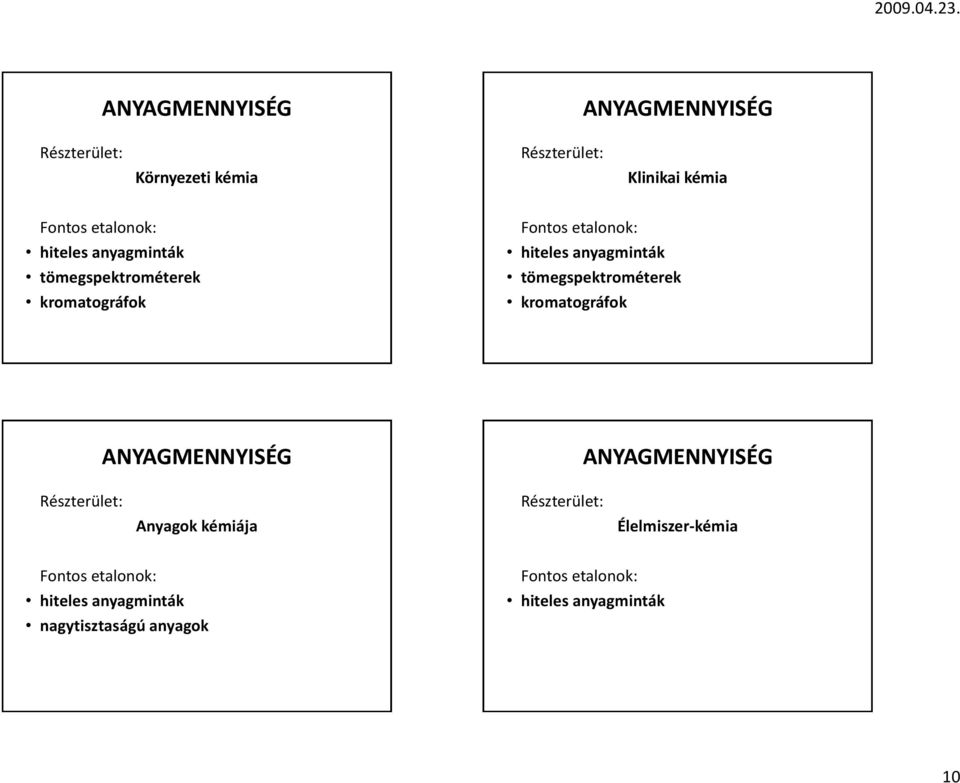

10 Környezeti kémia Klinikai kémia tömegspektrométerek kromatográfok tömegspektrométerek kromatográfok Anyagok kémiája Élelmiszer-kémia nagytisztaságú anyagok 10

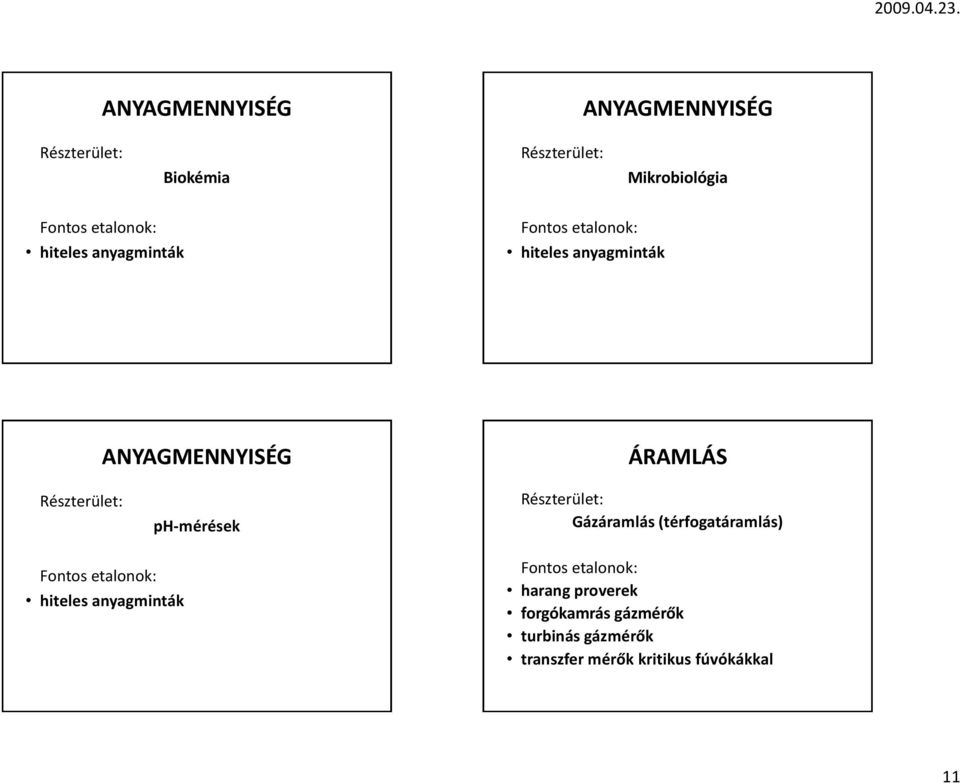

11 Biokémia Mikrobiológia ÁRAMLÁS ph-mérések Gázáramlás (térfogatáramlás) harang proverek forgókamrás gázmérők turbinás gázmérők transzfer mérők kritikus fúvókákkal 11

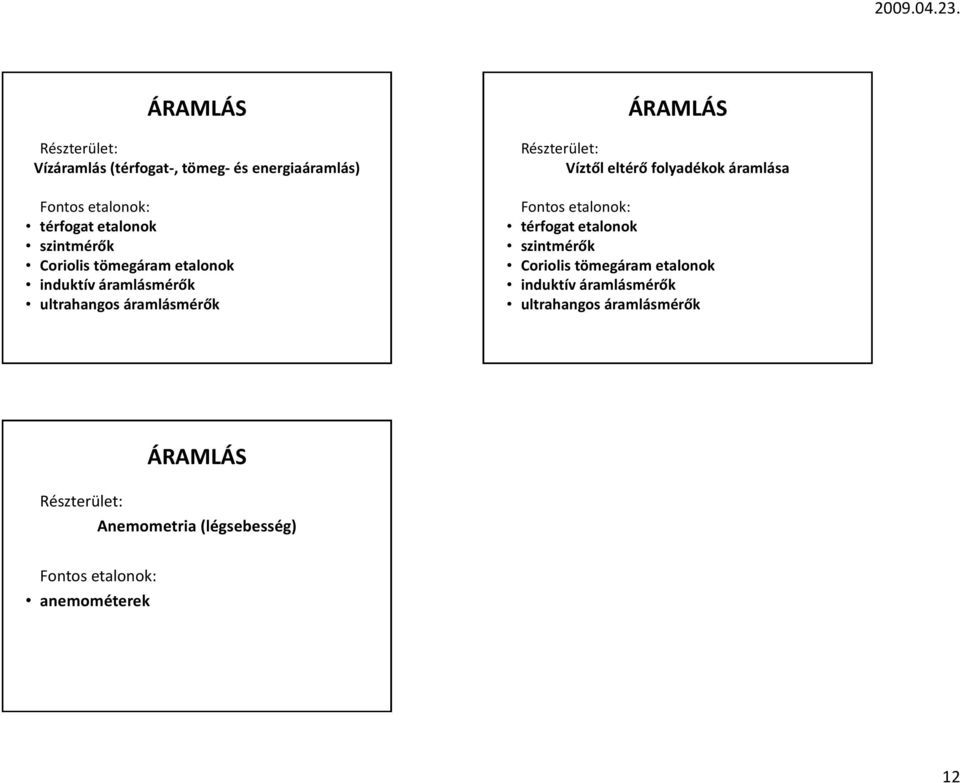

12 ÁRAMLÁS Vízáramlás (térfogat-, tömeg- és energiaáramlás) térfogat etalonok szintmérők Coriolis tömegáram etalonok induktív áramlásmérők ultrahangos áramlásmérők ÁRAMLÁS Víztől eltérő folyadékok áramlása térfogat etalonok szintmérők Coriolis tömegáram etalonok induktív áramlásmérők ultrahangos áramlásmérők ÁRAMLÁS Anemometria (légsebesség) anemométerek 12
