1

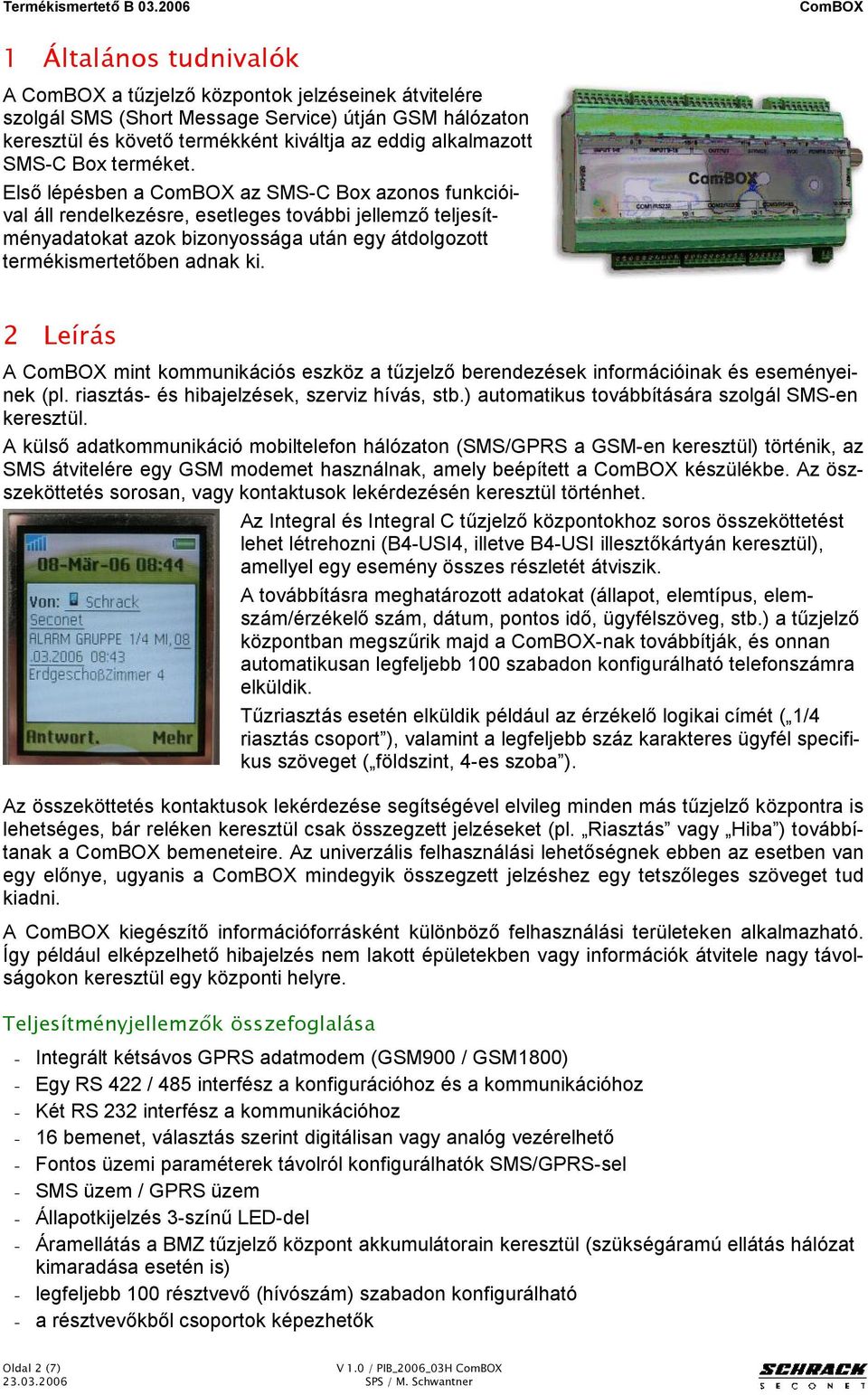

2 A a tűzjelző központok jelzéseinek átvitelére szolgál SMS (Short Message Service) útján GSM hálózaton keresztül és követő termékként kiváltja az eddig alkalmazott SMS-C Box terméket. Első lépésben a az SMS-C Box azonos funkcióival áll rendelkezésre, esetleges további jellemző teljesítményadatokat azok bizonyossága után egy átdolgozott termékismertetőben adnak ki. A mint kommunikációs eszköz a tűzjelző berendezések információinak és eseményeinek (pl. riasztás- és hibajelzések, szerviz hívás, stb.) automatikus továbbítására szolgál SMS-en keresztül. A külső adatkommunikáció mobiltelefon hálózaton (SMS/GPRS a GSM-en keresztül) történik, az SMS átvitelére egy GSM modemet használnak, amely beépített a készülékbe. Az öszszeköttetés sorosan, vagy kontaktusok lekérdezésén keresztül történhet. Az Integral és Integral C tűzjelző központokhoz soros összeköttetést lehet létrehozni (B4-USI4, illetve B4-USI illesztőkártyán keresztül), amellyel egy esemény összes részletét átviszik. A továbbításra meghatározott adatokat (állapot, elemtípus, elemszám/érzékelő szám, dátum, pontos idő, ügyfélszöveg, stb.) a tűzjelző központban megszűrik majd a -nak továbbítják, és onnan automatikusan legfeljebb 100 szabadon konfigurálható telefonszámra elküldik. Tűzriasztás esetén elküldik például az érzékelő logikai címét ( 1/4 riasztás csoport ), valamint a legfeljebb száz karakteres ügyfél specifikus szöveget ( földszint, 4-es szoba ). Az összeköttetés kontaktusok lekérdezése segítségével elvileg minden más tűzjelző központra is lehetséges, bár reléken keresztül csak összegzett jelzéseket (pl. Riasztás vagy Hiba ) továbbítanak a bemeneteire. Az univerzális felhasználási lehetőségnek ebben az esetben van egy előnye, ugyanis a mindegyik összegzett jelzéshez egy tetszőleges szöveget tud kiadni. A kiegészítő információforrásként különböző felhasználási területeken alkalmazható. Így például elképzelhető hibajelzés nem lakott épületekben vagy információk átvitele nagy távolságokon keresztül egy központi helyre. Integrált kétsávos GPRS adatmodem (GSM900 / GSM1800) Egy RS 422 / 485 interfész a konfigurációhoz és a kommunikációhoz Két RS 232 interfész a kommunikációhoz 16 bemenet, választás szerint digitálisan vagy analóg vezérelhető Fontos üzemi paraméterek távolról konfigurálhatók SMS/GPRS-sel SMS üzem / GPRS üzem Állapotkijelzés 3-színű LED-del Áramellátás a BMZ tűzjelző központ akkumulátorain keresztül (szükségáramú ellátás hálózat kimaradása esetén is) legfeljebb 100 résztvevő (hívószám) szabadon konfigurálható a résztvevőkből csoportok képezhetők

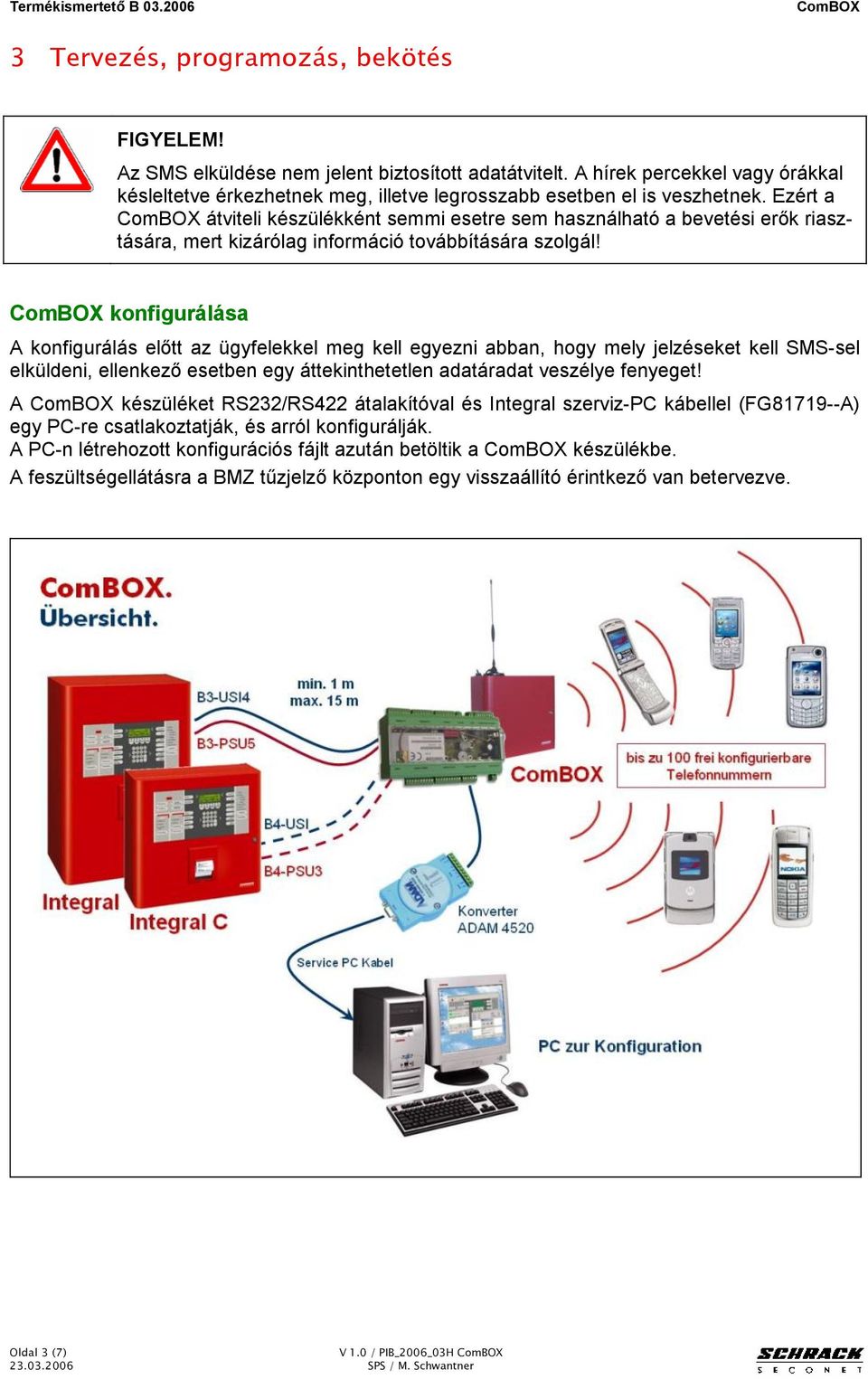

3 FIGYELEM! Az SMS elküldése nem jelent biztosított adatátvitelt. A hírek percekkel vagy órákkal késleltetve érkezhetnek meg, illetve legrosszabb esetben el is veszhetnek. Ezért a átviteli készülékként semmi esetre sem használható a bevetési erők riasztására, mert kizárólag információ továbbítására szolgál! konfigurálása A konfigurálás előtt az ügyfelekkel meg kell egyezni abban, hogy mely jelzéseket kell SMS-sel elküldeni, ellenkező esetben egy áttekinthetetlen adatáradat veszélye fenyeget! A készüléket RS232/RS422 átalakítóval és Integral szerviz-pc kábellel (FG A) egy PC-re csatlakoztatják, és arról konfigurálják. A PC-n létrehozott konfigurációs fájlt azután betöltik a készülékbe. A feszültségellátásra a BMZ tűzjelző központon egy visszaállító érintkező van betervezve.

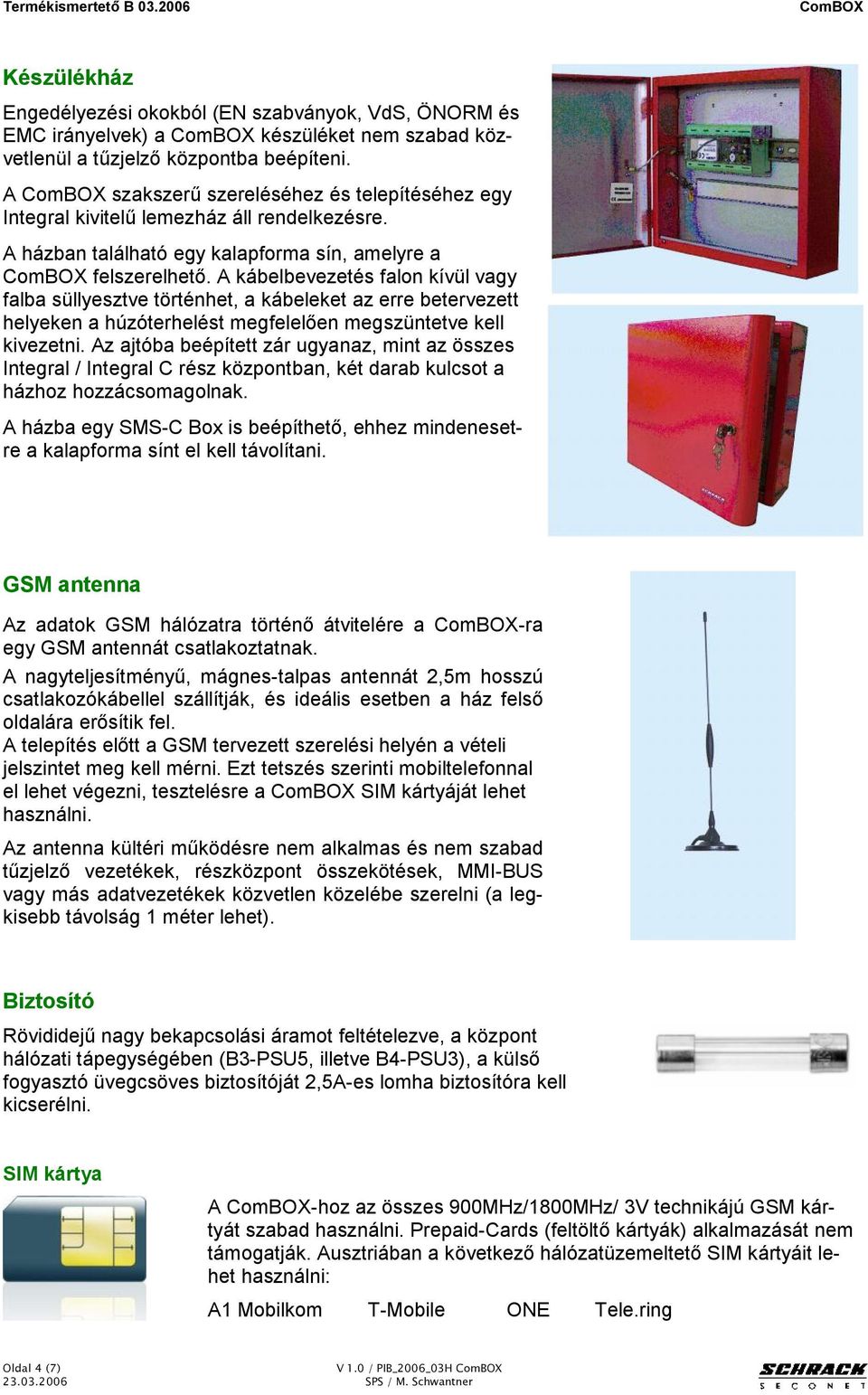

4 Készülékház Engedélyezési okokból (EN szabványok, VdS, ÖNORM és EMC irányelvek) a készüléket nem szabad közvetlenül a tűzjelző központba beépíteni. A szakszerű szereléséhez és telepítéséhez egy Integral kivitelű lemezház áll rendelkezésre. A házban található egy kalapforma sín, amelyre a felszerelhető. A kábelbevezetés falon kívül vagy falba süllyesztve történhet, a kábeleket az erre betervezett helyeken a húzóterhelést megfelelően megszüntetve kell kivezetni. Az ajtóba beépített zár ugyanaz, mint az összes Integral / Integral C rész központban, két darab kulcsot a házhoz hozzácsomagolnak. A házba egy SMS-C Box is beépíthető, ehhez mindenesetre a kalapforma sínt el kell távolítani. GSM antenna Az adatok GSM hálózatra történő átvitelére a -ra egy GSM antennát csatlakoztatnak. A nagyteljesítményű, mágnes-talpas antennát 2,5m hosszú csatlakozókábellel szállítják, és ideális esetben a ház felső oldalára erősítik fel. A telepítés előtt a GSM tervezett szerelési helyén a vételi jelszintet meg kell mérni. Ezt tetszés szerinti mobiltelefonnal el lehet végezni, tesztelésre a SIM kártyáját lehet használni. Az antenna kültéri működésre nem alkalmas és nem szabad tűzjelző vezetékek, részközpont összekötések, MMI-BUS vagy más adatvezetékek közvetlen közelébe szerelni (a legkisebb távolság 1 méter lehet). Biztosító Rövididejű nagy bekapcsolási áramot feltételezve, a központ hálózati tápegységében (B3-PSU5, illetve B4-PSU3), a külső fogyasztó üvegcsöves biztosítóját 2,5A-es lomha biztosítóra kell kicserélni. SIM kártya A -hoz az összes 900MHz/1800MHz/ 3V technikájú GSM kártyát szabad használni. Prepaid-Cards (feltöltő kártyák) alkalmazását nem támogatják. Ausztriában a következő hálózatüzemeltető SIM kártyáit lehet használni: A1 Mobilkom T-Mobile ONE Tele.ring

5 GSM karakterkészlet A GSM mobiltelefon hálózatban az SMS-ek elküldésére egy nemzetközi 7-bites karakterkészletet használnak. A az SMS segítségével kizárólag a következő táblázat szürke mezőiben elhelyezett karaktereket képes átvinni: Bit Bit Bit Bit 4 Bit 3 Bit 2 Bit SP 0 P p _! 1 A Q a q $ " 2 B R b r # 3 C S c s è 4 D T d t é % 5 E U e u ù & 6 F V f v ì ' 7 G W g w ò ( 8 H X h x Ç ) 9 I Y i y A LF * : J Z j z B Ø 1) + ; K Ä k ä C ø Æ, < L Ö l ö D CR æ - = M Ñ m ñ E Å ß. > N Ü n ü F å É /? O o à A korlátozott karakterkészlet alapján néhány nyelv esetében nem lehet az összes különleges karaktert átvinni. Szükség esetén e nyelvek számára ezért a BMZ tűzjelző központnak egy saját standard szöveget kell kiválasztani, amely csak a GSM karakterkészletben felsorolt karaktereket tartalmazhatja (ez mind az ügyfélszövegre, mind az Integral / Integral C standard szövegre érvényes). A következő nyelveket a GSM karakterkészlet teljesen támogatja: német angol holland olasz svéd Az összes többi nyelv számára a különféle különleges karakterek helyes kijelzése nem lehetséges, illetve ezeket nem vizsgálják felül. Szükség esetén kérjük ennek megbeszélését a Support osztállyal.

6 Üzemi feszültség: VDC Áramfelvétel: kb. 100mA kapcsolókimenetek, modemüzem nélkül Adatátvitel: SMS vagy GPRS GSM modemmel, 900MHz/1800MHz Méretek: 150 x 75 x 55 mm (H x Sz x M) Védettség: IP 20 Tömeg: kb. 230 g Üzemi környezeti hőmérséklet: 5ºC - 55ºC Raktározási környezeti hőmérséklet: -20ºC.. +70ºC Relatív légnedvesség: 20% - 80%, nem kondenzálódó Interfészek: 1 RS422/RS485 2 RS32, 16 bemenet, 8 kimenet GSM antenna távolság: Ház méretei: max. 2,5 m 300 x 345 x 100 mm (MaxSzxMé) A megfelel a DIN EN 60950, DIN EN , DIN EN és DIN EN 5004 szabványoknak, amelyet a gyártó egy megfelelőségi nyilatkozat formájában igazol. A részére tartalék alkatrész nem áll rendelkezésre, hiba esetén a meghibásodott készüléket egy újra kicserélik és utána javításra elküldik a gyártóhoz. A számára a következő dokumentációk elkészítését tervezik: 100. sz. Alkalmazási tájékoztató (kb. a 15. héten) Adatlap ( negyedév végéig tervezve) Gyártói kézikönyv (kb. a 15. héten) Prospektus (határidő nyitva) A soros rákapcsolása az Integral / Integral C központra az Integral szoftver verziójától kezdve lehetséges ( a verziótól az verziót beleértve azonban az SMS-C Box beállításait is lehet választani). A bekötés részleteit a 100. sz. Alkalmazási tájékoztatóban lehet megtalálni.

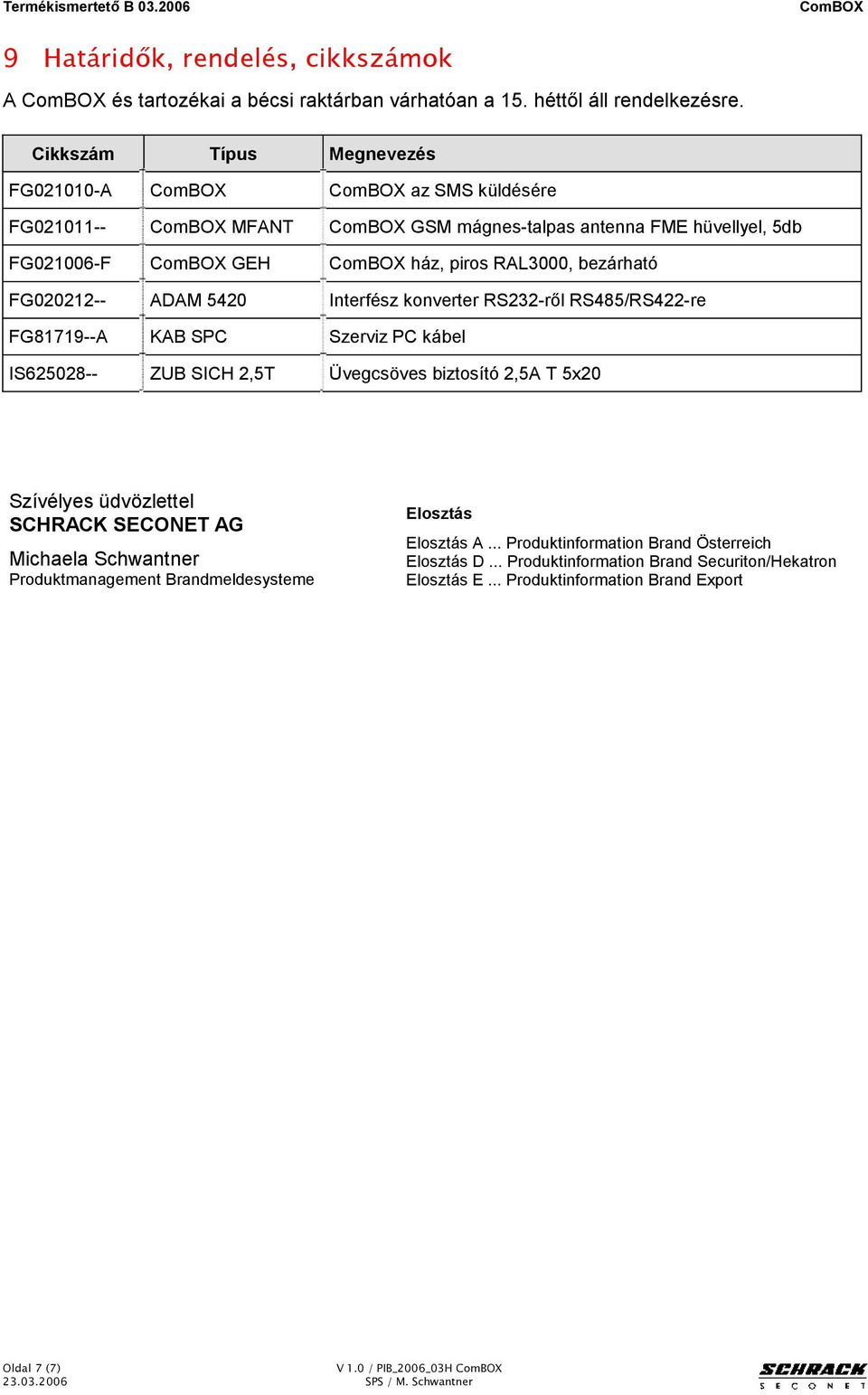

7 A és tartozékai a bécsi raktárban várhatóan a 15. héttől áll rendelkezésre. Cikkszám Típus Megnevezés FG A az SMS küldésére FG MFANT GSM mágnes-talpas antenna FME hüvellyel, 5db FG F GEH ház, piros RAL3000, bezárható FG ADAM 5420 Interfész konverter RS232-ről RS485/RS422-re FG A KAB SPC Szerviz PC kábel IS ZUB SICH 2,5T Üvegcsöves biztosító 2,5A T 5x20 Szívélyes üdvözlettel SCHRACK SECONET AG Michaela Schwantner Produktmanagement Brandmeldesysteme Elosztás Elosztás A... Produktinformation Brand Österreich Elosztás D... Produktinformation Brand Securiton/Hekatron Elosztás E... Produktinformation Brand Export
