Kerámiák. Technológia. Csoportosítás. Tulajdonságok. Kerámia típusok. A kerámiák szerkezete
|
|
- László Deák
- 8 évvel ezelőtt
- Látták:
Átírás

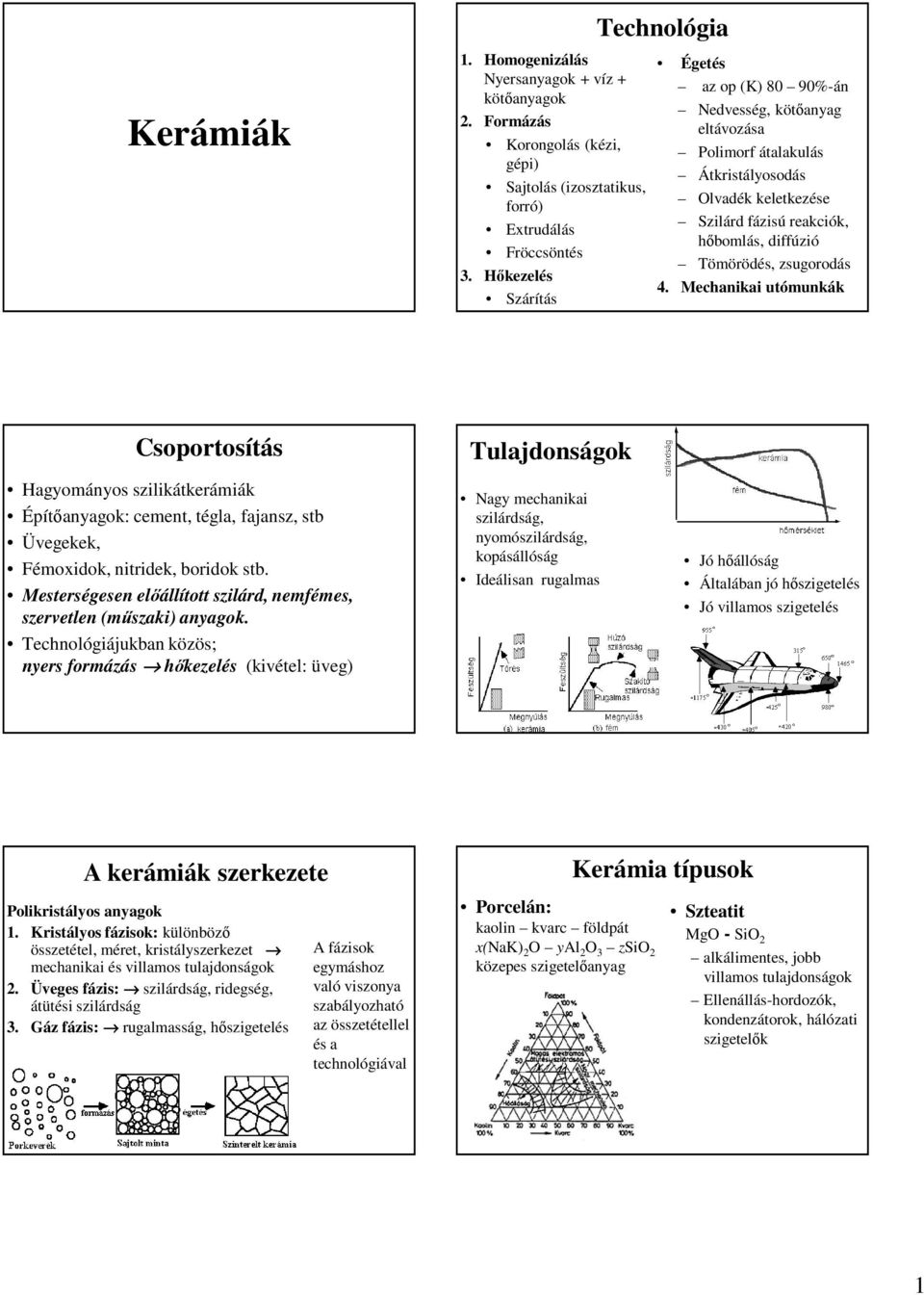

1 Kerámiák 1. Homogenizálás Nyersanyagok + víz + kötőanyagok 2. Formázás Korongolás (kézi, gépi) Sajtolás (izosztatikus, forró) Extrudálás Fröccsöntés 3. Hőkezelés Szárítás Technológia Égetés az op (K) 80 90%-án Nedvesség, kötőanyag eltávozása Polimorf átalakulás Átkristályosodás Olvadék keletkezése Szilárd fázisú reakciók, hőbomlás, diffúzió Tömörödés, zsugorodás 4. Mechanikai utómunkák Csoportosítás Hagyományos szilikátkerámiák Építőanyagok: cement, tégla, fajansz, stb Üvegekek, Fémoxidok, nitridek, boridok stb. Mesterségesen előállított szilárd, nemfémes, szervetlen (műszaki) anyagok. Technológiájukban közös; nyers formázás hőkezelés (kivétel: üveg) Tulajdonságok Nagy mechanikai szilárdság, nyomószilárdság, kopásállóság Ideálisan rugalmas Jó hőállóság Általában jó hőszigetelés Jó villamos szigetelés A kerámiák szerkezete Polikristályos anyagok 1. Kristályos fázisok: különböző összetétel, méret, kristályszerkezet mechanikai és villamos tulajdonságok 2. Üveges fázis: szilárdság, ridegség, átütési szilárdság 3. Gáz fázis: rugalmasság, hőszigetelés A fázisok egymáshoz való viszonya szabályozható az összetétellel és a technológiával Porcelán: kaolin kvarc földpát x(nak) 2 O yal 2 O 3 zsio 2 közepes szigetelőanyag Kerámia típusok Szteatit MgO - SiO 2 alkálimentes, jobb villamos tulajdonságok Ellenállás-hordozók, kondenzátorok, hálózati szigetelők 1
2 Alumínium-oxid - Korund -Nagyon jó szigetelő: ρ > Ωcm tgδ < Készítenek: 90%, 99%, 99,9%-os tisztaságút -Égetés: C -Finomszemcsés, ~ 100% tömör. Gázfázis nincs, üvegfázis 0 1% között. -Hordozó,(IC, MCM) Na-lámpa kisülőcső Egyéb különleges kerámiák Si 3 N 4, AlN: jobb hővezetők, nagy alkatrész sűrűségű IC hordozó Szupravezető kerámiák: YBa 2 Cu 3 O 7-x MgB 2 Kondenzátorok: I típus: TiO 2 MgTiO 3 II. típus: BaTiO 3 ferroelektromos Technológia Alapanyagok: kvarchomok, módosítók: Na 2 O, K 2 O stabilizálók: CaO, MgO, B 2 O 3 Al 2 O 3 színezők, színtelenítők, egyéb speciális adalékok Olvasztás: ~ 1500 C Táblahúzás, csőhúzás, öblösüveg fújás Temperálás Viszkozitás Meghatározza a technológiát, hőkezelést, feszültségeket Csoport Jell. képviselő Tulajdonság, jellemző Felhasználás Szilikátok: Porcelán (kaolin, földpát, kvarc alkáli-alumínium-szilikát) hagyományos dísz és ipari kerámia, hálózati szigetelő BeO: jó vill szigetelő, hőálló, nagyon jó nagyfrekv. szigetelő, ák. hordozó hővezető ZrO 2 Hőálló, ionvezető tűzálló anyag, oxigén szenzor Titanátok: TiO 2 magas dielektromos állandó I. tip. kondenzátor Nitridek: BaTiO 3 Si 3 N 4, AlN, BN nagyon magas dielektromos állandó, ferroelektromos, piezoelektromos jó vill szigetelő, hőálló, nagyon jó hővezető, jó mechanikai tul. II. tip. kondenzátor piezoelektromos elemek nagyfrekv. szigetelő, hordozó, gyémánt helyettesítés Karbidok: SiC, jó mechanikai tul., félvezető, hőálló varisztor, kék LED, fűtőellenállás Lágy üveg: adott viszkozitást alacsonyabb hőmérsékleten ér el Kemény üveg: ~ Ferritek WC B 4 C jó mechanikai tul. atomreaktor lágy és kemény mágnesek Szteatit (magnézium-szilikát) nagyfrekv. szigetelő, ellenálláshordozó Korund: Al 2 O 3 jó vill szigetelő, hőálló, jó hővezető, MCM hordozó, nagyfrekv. szövetbarát szigetelő, implantátum Oxidkerámiák: Szupravezetők YBa 2 Cu 3 O 7-x MgB 2 T c 100K 1. Anyagtípus 2. Fázisállapot, szerkezet Kialakulása: olvadék túlhűtése Üvegalkotó: SiO 2, (Ge, B, P-oxidok) Üvegek Jellegzetes lehűlési görbe: a másodlagos intenzív paraméterek folytonosan változnak, de Tg környékén a meredekség változik. Okok: az üveg rossz hővezető nagy a hőtágulása T g alatt nincs képlékeny alakváltozás Veszélyes, mert kicsi a húzószilárdság nincs krisztallithatár a mikrorepedés akadály nélkül terjedhet Feszültségek Típusok: Maradandó: kötési Üveg üveg Fém üveg Kerámia üveg Temperálható: Hűlési Ideiglenes Mechanikai T g alatti hőmérsékletkülönbség 2

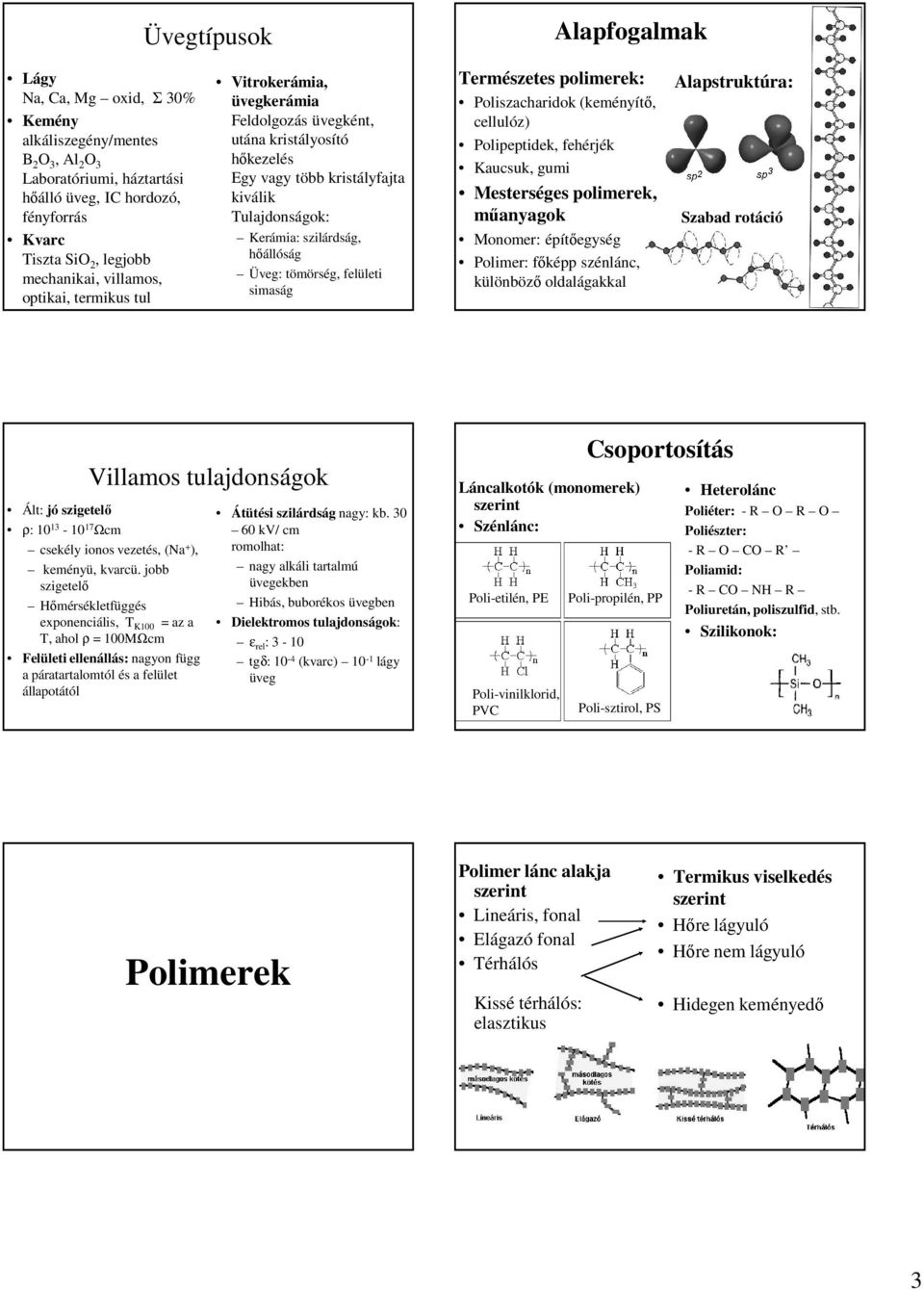

3 Üvegtípusok Alapfogalmak Lágy Na, Ca, Mg oxid, Σ30% Kemény alkáliszegény/mentes B 2 O 3, Al 2 O 3 Laboratóriumi, háztartási hőálló üveg, IC hordozó, fényforrás Kvarc Tiszta SiO 2, legjobb mechanikai, villamos, optikai, termikus tul Vitrokerámia, üvegkerámia Feldolgozás üvegként, utána kristályosító hőkezelés Egy vagy több kristályfajta kiválik Tulajdonságok: Kerámia: szilárdság, hőállóság Üveg: tömörség, felületi simaság Természetes polimerek: Poliszacharidok (keményítő, cellulóz) Polipeptidek, fehérjék Kaucsuk, gumi Mesterséges polimerek, műanyagok Monomer: építőegység Polimer: főképp szénlánc, különböző oldalágakkal Alapstruktúra: Szabad rotáció Villamos tulajdonságok Ált: jó szigetelő ρ: Ωcm csekély ionos vezetés, (Na + ), keményü, kvarcü. jobb szigetelő Hőmérsékletfüggés exponenciális, T K100 = az a T, ahol ρ = 100MΩcm Felületi ellenállás: nagyon függ a páratartalomtól és a felület állapotától Átütési szilárdság nagy: kb kv/ cm romolhat: nagy alkáli tartalmú üvegekben Hibás, buborékos üvegben Dielektromos tulajdonságok: ε rel : 3-10 tgδ: 10-4 (kvarc) 10-1 lágy üveg Láncalkotók (monomerek) szerint Szénlánc: Poli-etilén, PE Poli-vinilklorid, PVC Csoportosítás Poli-propilén, PP Poli-sztirol, PS Heterolánc Poliéter: - R O R O Poliészter: - R O CO R Poliamid: - R CO NH R Poliuretán, poliszulfid, stb. Szilikonok: Polimerek Polimer lánc alakja szerint Lineáris, fonal Elágazó fonal Térhálós Kissé térhálós: elasztikus Termikus viselkedés szerint Hőre lágyuló Hőre nem lágyuló Hidegen keményedő 3

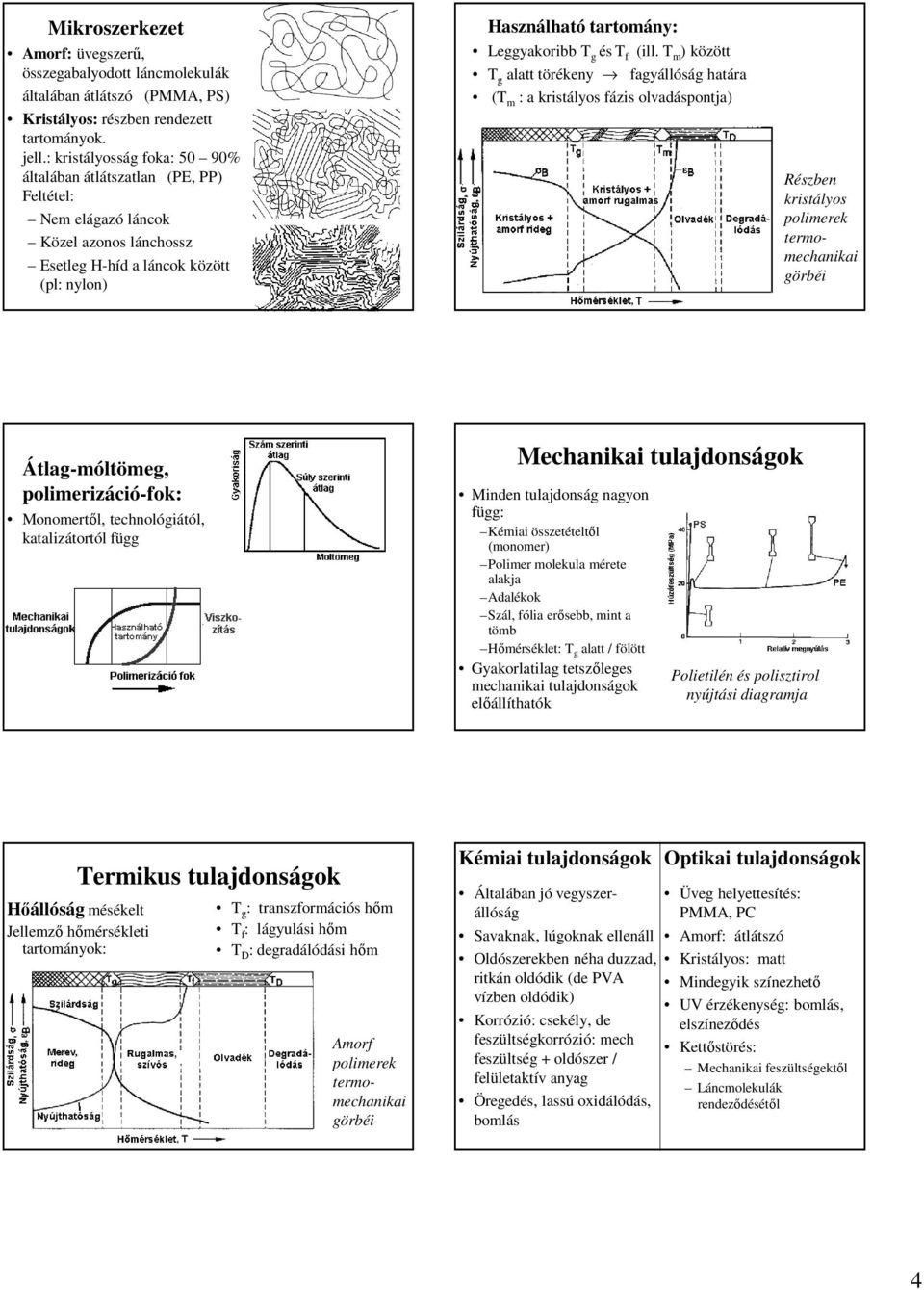

4 Mikroszerkezet Amorf: üvegszerű, összegabalyodott láncmolekulák általában átlátszó (PMMA, PS) Kristályos: részben rendezett tartományok. jell.: kristályosság foka: 50 90% általában átlátszatlan (PE, PP) Feltétel: Nem elágazó láncok Közel azonos lánchossz Esetleg H-híd a láncok között (pl: nylon) Használható tartomány: Leggyakoribb T g és T f (ill. T m ) között T g alatt törékeny fagyállóság határa (T m : a kristályos fázis olvadáspontja) Részben kristályos polimerek termomechanikai görbéi Átlag-móltömeg, polimerizáció-fok: Monomertől, technológiától, katalizátortól függ Mechanikai tulajdonságok Minden tulajdonság nagyon függ: Kémiai összetételtől (monomer) Polimer molekula mérete alakja Adalékok Szál, fólia erősebb, mint a tömb Hőmérséklet: T g alatt / fölött Gyakorlatilag tetszőleges mechanikai tulajdonságok előállíthatók Polietilén és polisztirol nyújtási diagramja Termikus tulajdonságok Hőállóság mésékelt Jellemző hőmérsékleti tartományok: T g : transzformációs hőm T f : lágyulási hőm T D : degradálódási hőm Amorf polimerek termomechanikai görbéi Kémiai tulajdonságok Általában jó vegyszerállóság Savaknak, lúgoknak ellenáll Oldószerekben néha duzzad, ritkán oldódik (de PVA vízben oldódik) Korrózió: csekély, de feszültségkorrózió: mech feszültség + oldószer / felületaktív anyag Öregedés, lassú oxidálódás, bomlás Optikai tulajdonságok Üveg helyettesítés: PMMA, PC Amorf: átlátszó Kristályos: matt Mindegyik színezhető UV érzékenység: bomlás, elszíneződés Kettőstörés: Mechanikai feszültségektől Láncmolekulák rendeződésétől 4

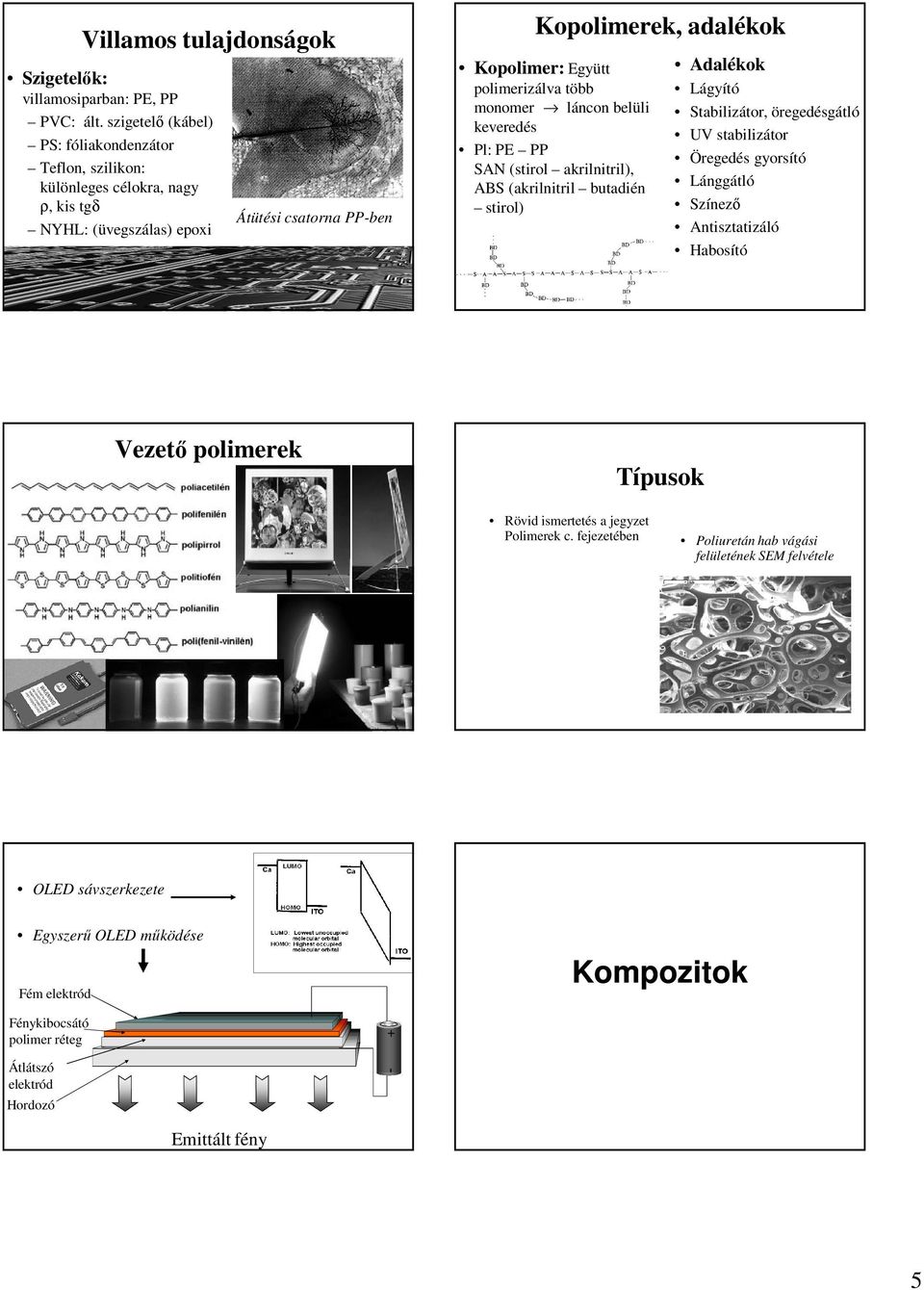

5 Villamos tulajdonságok Szigetelők: villamosiparban: PE, PP PVC: ált. szigetelő (kábel) PS: fóliakondenzátor Teflon, szilikon: különleges célokra, nagy ρ, kis tgδ NYHL: (üvegszálas) epoxi Átütési csatorna PP-ben Kopolimerek, adalékok Kopolimer: Együtt polimerizálva több monomer láncon belüli keveredés Pl: PE PP SAN (stirol akrilnitril), ABS (akrilnitril butadién stirol) Adalékok Lágyító Stabilizátor, öregedésgátló UV stabilizátor Öregedés gyorsító Lánggátló Színező Antisztatizáló Habosító Vezető polimerek Típusok Rövid ismertetés a jegyzet Polimerek c. fejezetében Poliuretán hab vágási felületének SEM felvétele OLED sávszerkezete Egyszerű OLED működése Fém elektród Kompozitok Fénykibocsátó polimer réteg Átlátszó elektród Hordozó + - Emittált fény 5

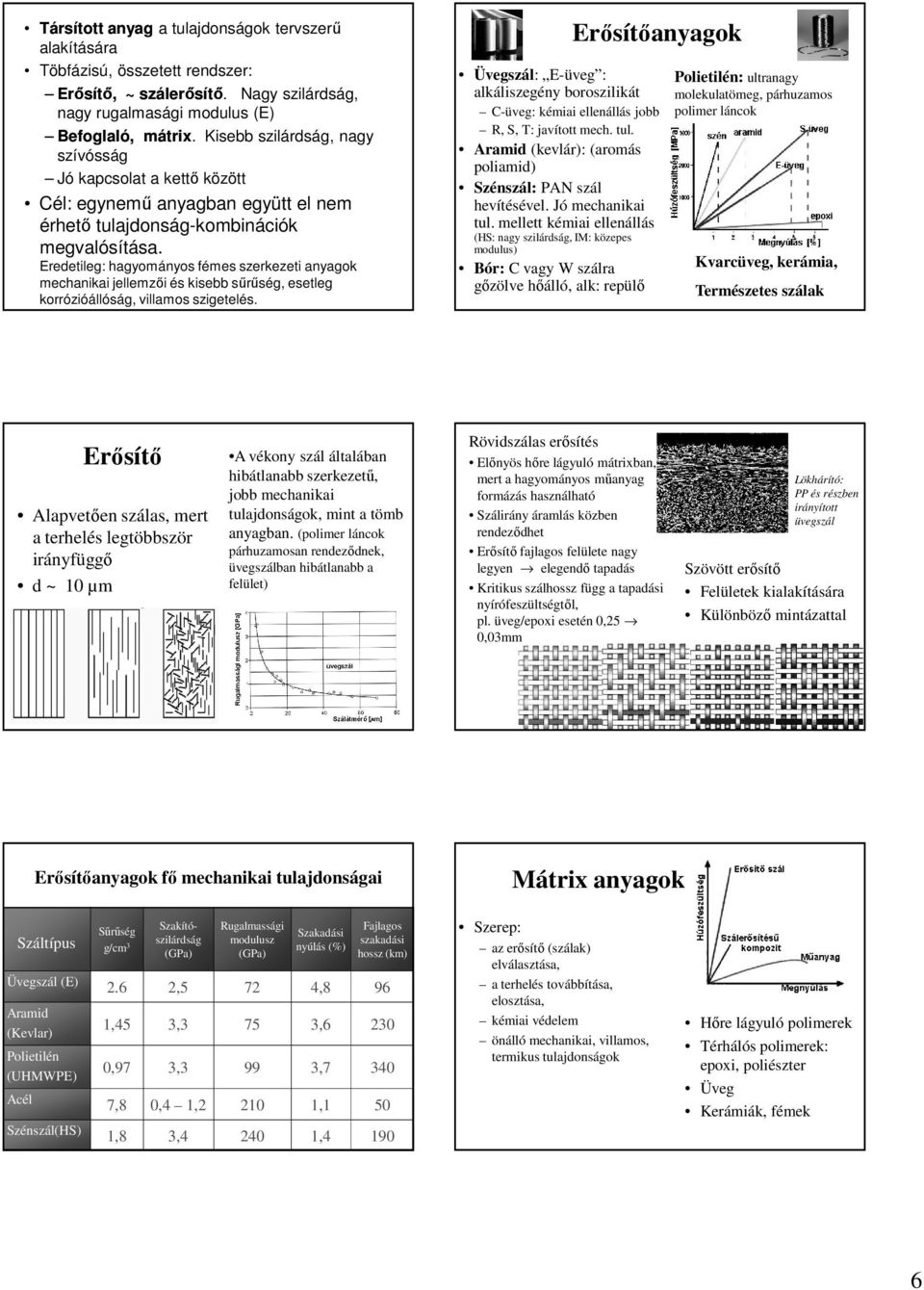

6 Társított anyag a tulajdonságok tervszerű alakítására Töbfázisú, összetett rendszer: Erősítő, ~ szálerősítő. Nagy szilárdság, nagy rugalmasági modulus (E) Befoglaló, mátrix. Kisebb szilárdság, nagy szívósság Jó kapcsolat a kettő között Cél: egynemű anyagban együtt el nem érhető tulajdonság-kombinációk megvalósítása. Eredetileg: hagyományos fémes szerkezeti anyagok mechanikai jellemzői és kisebb sűrűség, esetleg korrózióállóság, villamos szigetelés. Erősítőanyagok Üvegszál: E-üveg : alkáliszegény boroszilikát C-üveg: kémiai ellenállás jobb R, S, T: javított mech. tul. Aramid (kevlár): (aromás poliamid) Szénszál: PAN szál hevítésével. Jó mechanikai tul. mellett kémiai ellenállás (HS: nagy szilárdság, IM: közepes modulus) Bór: C vagy W szálra gőzölve hőálló, alk: repülő Polietilén: ultranagy molekulatömeg, párhuzamos polimer láncok Kvarcüveg, kerámia, Természetes szálak Erősítő Alapvetően szálas, mert a terhelés legtöbbször irányfüggő d ~ 10 µm A vékony szál általában hibátlanabb szerkezetű, jobb mechanikai tulajdonságok, mint a tömb anyagban. (polimer láncok párhuzamosan rendeződnek, üvegszálban hibátlanabb a felület) Rövidszálas erősítés Előnyös hőre lágyuló mátrixban, mert a hagyományos műanyag formázás használható Szálirány áramlás közben rendeződhet Erősítő fajlagos felülete nagy legyen elegendő tapadás Kritikus szálhossz függ a tapadási nyírófeszültségtől, pl. üveg/epoxi esetén 0,25 0,03mm Lökhárító: PP és részben irányított üvegszál Szövött erősítő Felületek kialakítására Különböző mintázattal Erősítőanyagok fő mechanikai tulajdonságai Mátrix anyagok Száltípus Üvegszál (E) Aramid (Kevlar) Polietilén (UHMWPE) Acél Szénszál(HS) Sűrűség g/cm 3 Szakítószilárdság (GPa) Rugalmassági modulusz (GPa) Szakadási nyúlás (%) Fajlagos szakadási hossz (km) 2.6 2,5 72 4,8 96 1,45 3,3 75 3, ,97 3,3 99 3, ,8 0,4 1, ,1 50 1,8 3, ,4 190 Szerep: az erősítő (szálak) elválasztása, a terhelés továbbítása, elosztása, kémiai védelem önálló mechanikai, villamos, termikus tulajdonságok Hőre lágyuló polimerek Térhálós polimerek: epoxi, poliészter Üveg Kerámiák, fémek 6
7 A mátrix és az erősítő közötti kötés Megfelelő erős kötés a szál és a mátrix között (ha túl erős, rideggé válik a kapcsolat, a repedés nem áll meg) A mátrix zsugorodása belső feszültséget okozhat. Poliésztereknél ~8% Szója alapú biokompozit törésfelülete Az üveg epoxi határfelületen erős kémiai kötés jön létre Laminálás Több réteg, szövött erősítő Döntő a térhálósodás teljes végbemenetele. Monomer ne maradjon. Lehet: Hőre térhálósodó Hidegen keményedő (exoterm, rossz hővezető!) Prepreg: szövet bevonva részben térhálósított gyantával (preimpregnated) Kézi laminálás Pultruzió: az erősítő szálak rendezett elhelyezése Kompozit tulajdonságok Lehet: csak az erősítő, csak a mátrix eredeti jellemzője, vagy eredő Hőállóság: mátrix Vill.tul: eredő Alkalmazások Közlekedés: súlycsökkenés, korrózióálló, vízálló, Sporteszközök Villamosipar: NYHL, villanyoszlop, szélkerék Vonat vezetőfülke Technológia Anyagpárosítástól, alaktól függően egyedi, sok kézi munkával Rövidszálú erősítő + hőre lágyuló mátrix: szokásos polimer technológiák (fröccsöntés, sajtolás, extrudálás, stb.) Rövid szál + hőre nem lágyuló mátrix felvitele szórással Hosszú szálú erősítő + hőre nem lágyuló mátrix: Szál, szövet előállítása külön folyamatban Szénszál-kompozitos kerékpár 7

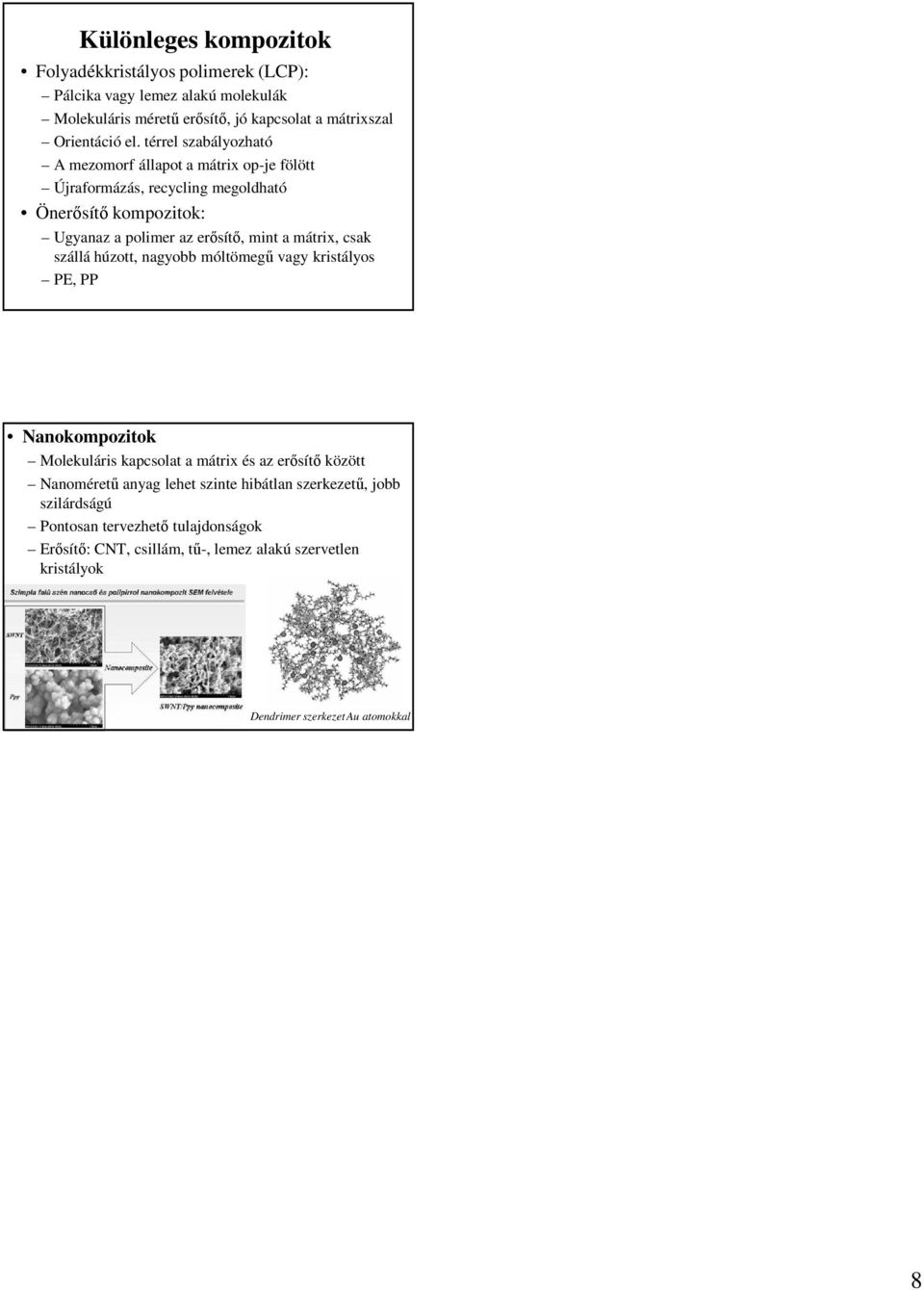

8 Különleges kompozitok Folyadékkristályos polimerek (LCP): Pálcika vagy lemez alakú molekulák Molekuláris méretű erősítő, jó kapcsolat a mátrixszal Orientáció el. térrel szabályozható A mezomorf állapot a mátrix op-je fölött Újraformázás, recycling megoldható Önerősítő kompozitok: Ugyanaz a polimer az erősítő, mint a mátrix, csak szállá húzott, nagyobb móltömegű vagy kristályos PE, PP Nanokompozitok Molekuláris kapcsolat a mátrix és az erősítő között Nanoméretű anyag lehet szinte hibátlan szerkezetű, jobb szilárdságú Pontosan tervezhető tulajdonságok Erősítő: CNT, csillám, tű-, lemez alakú szervetlen kristályok Dendrimer szerkezet Au atomokkal 8
Kerámiák. Csoportosítás. Hagyományos szilikátkerámiák Építőanyagok: cement, tégla, fajansz, stb Üvegekek, Fémoxidok, nitridek, boridok stb.
Kerámiák Csoportosítás Hagyományos szilikátkerámiák Építőanyagok: cement, tégla, fajansz, stb Üvegekek, Fémoxidok, nitridek, boridok stb. Mesterségesen előállított szilárd, nemfémes, szervetlen (műszaki)
RészletesebbenKerámiák. Csoportosítás
Kerámiák Csoportosítás Hagyományos szilikátkerámiák Építőanyagok: cement, tégla, fajansz, stb Üvegekek, Fémoxidok, nitridek, boridok stb. Mesterségesen előállított szilárd, nemfémes, szervetlen (műszaki)
RészletesebbenCsoportosítás Mesterségesen előállított szilárd, nemfémes, szervetlen (műszaki) anyagok. nyers formázás hőkezelés
Kerámiák Csoportosítás Hagyományos szilikátkerámiák Építőanyagok: cement, tégla, fajansz, stb Üvegek, Fémoxidok, nitridek, boridok stb. Mesterségesen előállított szilárd, nemfémes, szervetlen (műszaki)
RészletesebbenKerámiák. Csoportosítás. Technológia
Csoportosítás Kerámiák Hagyományos szilikátkerámiák Építőanyagok: cement, tégla, fajansz, stb Üvegekek, Fémoxidok, nitridek, boridokstb. Mesterségesen előállított szilárd, nemfémes, szervetlen (műszaki)
RészletesebbenPolimerek. Alapfogalmak. Alapstruktúra : Természetes polimerek: Mesterséges polimerek, manyagok. Szabad rotáció
Polimerek Alapfogalmak Természetes polimerek: Poliszacharidok (keményít, cellulóz) Polipeptidek, fehérjék Kaucsuk, gumi Mesterséges polimerek, manyagok Monomer: építegység Polimer: fképp szénlánc, különböz
RészletesebbenMűanyagok tulajdonságai. Horák György 2011-03-17
Műanyagok tulajdonságai Horák György 2011-03-17 Hőre lágyuló műanyagok: Lineáris vagy elágazott molekulákból álló anyagok. Üvegesedési (kristályosodási) hőmérséklet szobahőmérséklet felett Hőmérséklet
RészletesebbenSzigetelőanyagok. Műanyagok; fajták és megmunkálás
Szigetelőanyagok Műanyagok; fajták és megmunkálás Mi a műanyag? Minden rövidebb láncolatú (kis)molekulából mesterségesen előállított óriásmolekulájú anyagot így nevezünk. természetben nem fordul elő eleve
RészletesebbenSiAlON. , TiC, TiN, B 4 O 3
ALKALMAZÁSOK 2. SiAlON A műszaki kerámiák (Al 2 O 3, Si 3 N 4, SiC, ZrO 2, TiC, TiN, B 4 C, stb.) fémekhez képest igen kemény, kopásálló, ugyanakkor rideg, azaz dinamikus igénybevételek elviselésére csak
RészletesebbenMÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403. Dr. Dogossy Gábor Egyetemi adjunktus B 408
MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403 Dr. Dogossy Gábor Egyetemi adjunktus B 408 Az anyag Az anyagot az ember nyeri ki a természetből és
RészletesebbenNem fémes szerkezeti anyagok. Kompozitok
Nem fémes szerkezeti anyagok Kompozitok Kompozitok A kompozitok vagy társított anyagok olyan szerkezeti anyagok, amelyeket két vagy több különböző anyag pl. fém- kerámia, kerámia - műanyag, kerámia - kerámia,
RészletesebbenAnyagok az energetikában
Anyagok az energetikában BMEGEMTBEA1, 6 krp (3+0+2) Környezeti tényezők hatása, időfüggő mechanikai tulajdonságok Dr. Tamás-Bényei Péter 2018. szeptember 19. Ütemterv 2 / 20 Dátum 2018.09.05 2018.09.19
RészletesebbenMűanyagok Pukánszky Béla - Tel.: Műanyag- és Gumiipari Tanszék, H ép. 1. em.
Műanyagok Pukánszky Béla - Tel.: 20-15 Műanyag- és Gumiipari Tanszék, H ép. 1. em. Tudnivalók: előadás írott anyag kérdések, konzultáció vizsga Vizsgajegyek 2003/2004 őszi félév 50 Jegyek száma 40 30 20
Részletesebben2. Műszaki kerámiák mechanikai és hővezetési tulajdonságai
Tartalom: Tevékenység: A lecke áttanulmányozása után, a követelményekben meghatározottak alapján rögzítse, majd foglalja össze a lecke tartalmát, készítsen feljegyzéseket (pl. a kulcsfogalmakról) 1. Definíció
RészletesebbenAnyagválasztás Dr. Tábi Tamás
Anyagválasztás Dr. Tábi Tamás 2018. Február 7. Mi a mérnök feladata? 2 Mit kell tudni a mérnöknek ahhoz, hogy az általa tervezett termék sikeres legyen? Világunk anyagai 3 Polimerek Elasztomerek Fémek,
RészletesebbenPolimer kompozitok alapanyagai, tulajdonságai, kompozitmechanikai alapok
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimer kompozitok alapanyagai, tulajdonságai, kompozitmechanikai alapok DR Hargitai Hajnalka 2011.10.19. Polimerek
RészletesebbenSzilárd anyagok. Műszaki kémia, Anyagtan I. 7. előadás. Dolgosné dr. Kovács Anita egy.doc. PTE MIK Környezetmérnöki Tanszék
Szilárd anyagok Műszaki kémia, Anyagtan I. 7. előadás Dolgosné dr. Kovács Anita egy.doc. PTE MIK Környezetmérnöki Tanszék Szilárd anyagok felosztása Szilárd anyagok Kristályos szerkezetűek Üvegszerű anyagok
RészletesebbenSzigetelőanyagok. Szigetelők és felhasználásuk
Szigetelőanyagok Szigetelők és felhasználásuk Mi az a szigetelő? A szigetelőanyagok szerepe, hogy az áram útját elhatárolják. Ha az áram útja el van határolva, csak az előírt helyen tud folyni. vezetők
RészletesebbenTársított és összetett rendszerek
Társított és összetett rendszerek Bevezetés Töltőanyagot tartalmazó polimerek tulajdonságok kölcsönhatások szerkezet Polimer keverékek elegyíthetőség összeférhetőség Többkomponensű rendszerek Mikromechanikai
RészletesebbenMűanyag-feldolgozó Műanyag-feldolgozó
A /2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés,
Részletesebben6.3. Polimerek. 6.3.1. Polimer fogalma, csoportosítása
6.3. Polimerek 6.3.1. Polimer fogalma, csoportosítása Polimernek nevezik a kovalens kötéssel összekötött, ismétlődő egységekből, mint láncszemekből felépített makromolekulákból álló anyagokat. Az ismétlődő
RészletesebbenGÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Műanyagok, kerámiák, kompozitok. Dr. Rácz Pál egyetemi docens
GÉPÉSZMÉRNÖKI SZAK Anyagtudomány II. Műanyagok, kerámiák, kompozitok Dr. Rácz Pál egyetemi docens Budapest 2011. Polimerek Polimerek osztályozása Szerves, makromolekulás anyagok: természetes, mesterséges.
Részletesebben12. Polimerek anyagvizsgálata 2. Anyagvizsgálat NGB_AJ029_1
12. Polimerek anyagvizsgálata 2. Anyagvizsgálat NGB_AJ029_1 Ömledék reológia Viszkozitás Newtoni folyadék, nem-newtoni folyadék Pszeudoplasztikus, strukturviszkózus közeg Folyásgörbe, viszkozitás görbe
RészletesebbenAnyagok az energetikában
Anyagok az energetikában BMEGEMTBEA1, 6 krp (3+0+2) Kompozitok Dr. Tamás-Bényei Péter 2018. november 28. Bevezetés 2 / 36 Polimerek és kompozitjai iparágankénti megoszlása 2017-ben Magyarországon (1572
RészletesebbenHosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata
Hosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata Varga Csilla*, Miskolczi Norbert*, Bartha László*, Falussy Lajos** *Pannon Egyetem Vegyészmérnöki és Folyamatmérnöki
Részletesebben1 ábra a) Kompaundálás kétcsigás extruderben, előtermék: granulátum, b) extrudált lemez vákuumformázásának technológiai lépései, c) fröccsöntés
1. Hőre lágyuló kompozitok előállítása és feldolgozása Tevékenység: A lecke áttanulmányozása után, a követelményekben meghatározottak alapján rögzítse, majd foglalja össze a lecke tartalmát, készítsen
RészletesebbenPolimerek vizsgálatai
SZÉCHENYI ISTVÁN EGYETEM ANYAGTUDOMÁNYI ÉS TECHNOLÓGIAI TANSZÉK Polimerek vizsgálatai DR Hargitai Hajnalka Rövid idejű mechanikai vizsgálat Szakítóvizsgálat Cél: elsősorban a gyártási körülmények megfelelőségének
RészletesebbenSzerkezet és tulajdonságok
Szerkezet és tulajdonságok Bevezetés Molekulaszerkezet és tulajdonságok Kristályos polimerek a kristályosodás feltétele, szabályos lánc kristályos szerkezet kristályosodás, gócképződés kristályosodás,
RészletesebbenFogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenFogorvosi anyagtan fizikai alapjai 7.
Fogorvosi anyagtan fizikai alapjai 7. Mechanikai tulajdonságok 2. Kiemelt témák: Szilárdság, rugalmasság, képlékenység és szívósság összefüggései A képlékeny alakváltozás mechanizmusa kristályokban és
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenPolimerek vizsgálatai 1.
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimerek vizsgálatai 1. DR Hargitai Hajnalka Szakítóvizsgálat Rövid idejű mechanikai vizsgálat Cél: elsősorban
Részletesebben- homopolimerek: AAAAAAA vagy BBBBBBB vagy CCCCCCC. - váltakozó kopolimerek: ABABAB vagy ACACAC vagy BCBCBC. - véletlen kopolimerek: AAABAABBBAAAAB
Polimerek Polimernek nevezzük az ismétlődő egységekből felépülő nagyméretű molekulákat, melyekben az egységeket kémiai kötések kapcsolják össze. Az ismétlődő egység neve monomer. A polimerek óriásmolekulái
RészletesebbenAnyagismeret tételek
Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő
RészletesebbenAl 2 O 3 kerámiák. (alumíniumtrioxid - alumina)
Al 2 O 3 kerámiák (alumíniumtrioxid - alumina) Alumíniumtrioxid - alumina Korund (polikristályos, hexagonális sűrűill.) Zafir egykristály (természetes és mesterséges is) Rubin (természetes és mesterséges
RészletesebbenAnyagok az energetikában
Anyagok az energetikában BMEGEMTBEA1, 6 krp (3+0+2) Bevezetés, alapfogalmak Dr. Tamás-Bényei Péter 2018. szeptember 5. Oktatók 2 / 36 Dr. habil. Orbulov Imre Norbert (fémes rész) egyetemi docens, tárgyfelelős
RészletesebbenACÉLOK MÉRNÖKI ANYAGOK
ACÉLOK MÉRNÖKI ANYAGOK 80%-a (5000 kg/fő/év) kerámia, kő, homok... Ebből csak kb. 7% a iparilag előállított cserép, cement, tégla, porcelán... 14%-a (870 kg/fő/év) a polimerek csoportja, melynek kb. 90%-a
RészletesebbenKerámia, üveg és fém-kerámia implantátumok
Kerámia, üveg és fém-kerámia implantátumok Bagi István BME MTAT Bevezetés Kerámiák csoportosítása teljesen tömör bioinert porózus bioinert teljesen tömör bioaktív oldódó Definíciók Bioinert a szomszédos
RészletesebbenBevezetés a lézeres anyagmegmunkálásba
Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 13. A lézeres l anyagmegmunkálás szempontjából l fontos anyagi tulajdonságok Optikai tulajdonságok Mechanikai tulajdonságok
RészletesebbenRugalmas műanyagok. Lakos Tamás Groupama Aréna nov. 26.
Rugalmas műanyagok Lakos Tamás Groupama Aréna 2015. nov. 26. Tartalom TPE áttekintés Tulajdonságok Összefoglalás Termékújdonságaink Rugalmas műanyagok Az elasztomerek felépítése 200-300A E-Modulusz E-Modulusz
Részletesebben2. Korszerű műszaki kerámiák (bevezetés)
2. Korszerű műszaki kerámiák (bevezetés) Menyhárd Alfréd, Szépvölgyi János BME Fizikai Kémia és Anyagtudományi Tanszék amenyhard@mail.bme.hu Iroda: H épület 1. emelet; Tel.: 463-3477 Vázlat Bevezetés Korszerű
RészletesebbenVillamosipari anyagismeret. Program, követelmények ősz
Villamosipari anyagismeret Program, követelmények 2015. ősz I. félév: 2 óra előadás, vizsga II. félév: 1 óra labor, évközi jegy* Követelmények: Előadás látogatása kötelező; ellenőrzése (katalógus) minimum
RészletesebbenHázi feladat témák: Polimerek alkalmazástechnikája tárgyból, 2014-2015. I félév
Házi feladat témák: Polimerek alkalmazástechnikája tárgyból, 2014-2015. I félév Orvostechnikai alkalmazások 1. Egyszer használatos orvosi fecskendő gyártása, sterilezése. 2. Vérvételi szerelék gyártása,
RészletesebbenFOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév
FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül. 1. Atomi kölcsönhatások, kötéstípusok.
Részletesebbenkompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca 32/B Magyarország
Epoxi gyanta epoxi ragasztó pultrud profilok szendvics panelek TERMÉK KATALÓGUS PULTRUDÁLT PROFILOK kompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca
RészletesebbenPolimer kompozitok technológiái
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimer kompozitok technológiái DR Hargitai Hajnalka 2011.11.30. Polimer kompozit A kompozitok két vagy több
RészletesebbenAnyagtudomány: hagyományos szerkezeti anyagok és polimerek
Anyagtudomány: hagyományos szerkezeti anyagok és polimerek Társított rendszerek (fémek és kerámiák) Fizikai Kémia és Anyagtudományi Tanszék BME Műanyag- és Gumiipari Laboratórium H ép. I. emelet Vázlat
RészletesebbenAz alapanyag kiválasztás rejtelmei. Grupama Aréna november 26.
Az alapanyag kiválasztás rejtelmei Grupama Aréna 2015. november 26. Alapanyag kiválasztás Bevezetés: Miért éppen műanyag? A megfelelő polimert választjuk? A kiválasztási folyamat Ne felejtsd el...! Miért
Részletesebben3D bútorfrontok (előlapok) gyártása
3D bútorfrontok (előlapok) gyártása 1 2 3 4 5 6 7 8 9 MDF lapok vágása Marás rakatolás Tisztítás Ragasztófelhordás 3D film laminálás Szegély eltávolítása Tisztítás Kész bútorfront Membránpréses kasírozás
RészletesebbenNemfémes szerkezeti anyagok. Természetes eredetű polimerek
Nemfémes szerkezeti anyagok A nem fémes szerkezeti anyagokat két csoportba oszthatjuk. Ezek: szerves nem fémes szerkezeti anyagok vagy polimerek a szervetlen nem fémes szerkezeti anyagok vagy kerámiák
RészletesebbenA műanyagok szerves anyagok és aránylag kis hőmérsékleten felbomlanak. Hővel szembeni viselkedésük alapján két csoportba oszthatók:
POLIMERTECHNOLÓGIÁK (ELŐADÁSVÁZLAT) 1. Alapvető műanyagtechnológiák Sajtolás Kalanderezés Extruzió Fröcssöntés Üreges testek gyártása (Fúvás) Műanyagok felosztása A műanyagok szerves anyagok és aránylag
RészletesebbenA MÛANYAGOK ALKALMAZÁSA
A MÛANYAGOK ALKALMAZÁSA 3.2 3.7 Különleges új poliamidok Tárgyszavak: átlátszóság; merevség; nagy modulus; üvegszálas erősítés; szemüvegkeret; napszemüveg; autóalkatrész. A hagyományos polimerek fejlesztése
RészletesebbenLépcsős polimerizáció, térhálósodás; anyagismeret
Lépcsős polimerizáció, térhálósodás; anyagismeret Bevezetés Lineáris polimerek jellemzők reakciók kinetika sztöchiometria és x n Térhálósodás Anyagismeret hőre lágyuló műanyagok térhálós gyanták elasztomerek
Részletesebbenbiokerámiák félvezetők
3.2. Kerámiák A kerámia az első mesterségesen előállított anyag, amit az emberiség használt. Agyagból megformált majd kiégetett használati és dísztárgyakat már több, mint 10 000 éve készítenek. Ennek egyik
RészletesebbenMűanyag hegesztő, hőformázó Műanyag-feldolgozó
A /2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés,
RészletesebbenSzálerősített anyagok fröccsöntése Dr. KOVÁCS József Gábor
Szálerősített anyagok fröccsöntése Dr. KOVÁCS József Gábor 2015. november 18. Előadásvázlat 2 / 32 Fröccsöntés (szálas) Ciklus (kiemelve a száltöltés szerepét) Anyagok (mátrix, szál, adhézió) Rövidszálas
RészletesebbenKarbonát és szilikát fázisok átalakulása a kerámia kiégetés során (Esettanulmány Cultrone et al alapján)
Karbonát és szilikát fázisok átalakulása a kerámia kiégetés során (Esettanulmány Cultrone et al. 2001 alapján) Kő-, kerámia- és fémek archeometriája Kürthy Dóra 2014. 12. 12. 1 Miért fontos? ősi kerámiák
RészletesebbenKerámiák és kompozitok (gyakorlati elokész
Kerámiák MEHANIKAI TEHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Kerámiák és kompozitok (gyakorlati elokész szíto) dr. Németh Árpád arpinem@eik.bme.hu A k e r ám i a a g örö g ( k iég e t e t t ) s zóból e
RészletesebbenOptikai tulajdonságok (áttetszőség, szín) Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás
Optikai tulajdonságok (áttetszőség, szín) szín 3 fluoreszcencia Beeső fény spektrális összetétele! Megfigyelő szemének érzékenysége! Fogorvosi anyagtan fizikai alapjai 10. Tankönyv fej.: 20, 21 Optikai
Részletesebbenaz Anyagtudomány az anyagok szerkezetével, tulajdonságaival, az anyagszerkezet és a tulajdonságok közötti kapcsolatokkal, valamint a tulajdonságok
az Anyagtudomány az anyagok szerkezetével, tulajdonságaival, az anyagszerkezet és a tulajdonságok közötti kapcsolatokkal, valamint a tulajdonságok megváltoztatásának elvi alapjaival foglalkozó tudomány
RészletesebbenANYAGOK, KOMPOZITOK, TERMÉKEK
ANYAGOK, KOMPOZITOK, TERMÉKEK Szerves-szervetlen hibrid és üvegszálas műanyag kompozitok A nanoszerkezetű szerves-szervetlen hibrid kompozitok egyik új csoportját a foszfátüveg/ polimer kompozitok alkotják.
RészletesebbenKábel-membrán szerkezetek
Kábel-membrán szerkezetek Ponyvaanyag Vegyipar, textilipar és műanyag feldolgozó ipar együttes fejlődésének eredménye a modern ponyvaanyag Két fő alkotóelem Textilbetét, a szilárdsági tulajdonságot biztosítja
RészletesebbenPolimerek fizikai, mechanikai, termikus tulajdonságai
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimerek fizikai, mechanikai, termikus tulajdonságai DR Hargitai Hajnalka 2011.10.05. BURGERS FÉLE NÉGYPARAMÉTERES
RészletesebbenRAGASZTÓ- ÉS TÖMÍTŐANYAGOK A HAJÓGYÁRTÁSHOZ
RAGASZTÓ- ÉS TÖMÍTŐANYAGOK A HAJÓGYÁRTÁSHOZ 1 K SZILÁN TERMINÁLT RAGASZTÓ- ÉS TÖMÍTŐANYAGOK Körapop 950 Marine Oldószermentes, elasztikus, nedvességtartalomra keményedő ragasztó- és tömítőanyag kültéri
RészletesebbenXT - termékadatlap. az Ön megbízható partnere
XT termékadatlap az Ön megbízható partnere TARTALOMJEGYZÉK Általános tulajdonságok 3. oldal Mechanikai tulajdonságok 4. oldal Akusztikai tulajdonságok 5. oldal Optikai tulajdonságok 5. oldal Elektromos
RészletesebbenA tételekhez segédeszköz nem használható.
A vizsgafeladat ismertetése: Egy kiválasztott műanyag jellemző fizikai és kémiai tulajdonságainak ismertetése Adott műanyag termék gyártásához anyag, gép és szerszám választása, majd a gyártástechnológia
RészletesebbenTárgyszavak: szálerősítés; erősítőszálak; felületkezelés; tulajdonságok; wollastonit; poliamid; polipropilén.
A MÛANYAGOK TULAJDONSÁGAI Szállal erősített műanyagok Tárgyszavak: szálerősítés; erősítőszálak; felületkezelés; tulajdonságok; wollastonit; poliamid; polipropilén. A szállal erősített műanyagok előnyei
RészletesebbenÜVEG ÉS ÜVEGMÁZ. (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával)
ÜVEG ÉS ÜVEGMÁZ (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával) Üveg: különleges anyag Sajátos szerkezet: rövid távú rendezettség, röntgen-amorf, térhálós Oxigén atomok alkotják
RészletesebbenKecskeméti Főiskola GAMF Kar. Poliolefinek öregítő vizsgálata Szűcs András. Budapest, 2011. X. 18
Kecskeméti Főiskola GAMF Kar Poliolefinek öregítő vizsgálata Szűcs András Budapest, 211. X. 18 1 Tartalom Műanyagot érő öregítő hatások Alapanyag és minta előkészítés Vizsgálati berendezések Mérési eredmények
RészletesebbenOptikai tulajdonságok (áttetszőség, szín) Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás. Tankönyv fej.
Optikai tulajdonságok (áttetszőség, szín) szín 3 fluoreszcencia Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás Tankönyv fej.: 20, 21 Beeső fény spektrális összetétele! Megfigyelő
Részletesebbentervezési szempontok (igénybevétel, feszültségeloszlás,
Elhasználódási és korróziós folyamatok Bagi István BME MTAT Biofunkcionalitás Az élő emberi szervezettel való kölcsönhatás biokompatibilitás (gyulladás, csontfelszívódás, metallózis) aktív biológiai környezet
RészletesebbenMakromolekulák. I. A -vázas polimerek szerkezete és fizikai tulajdonságai. Pekker Sándor
Makromolekulák I. A -vázas polimerek szerkezete és fizikai tulajdonságai Pekker Sándor MTA SZFKI Telefon:392-2222/845, Fax:392-229, Email: pekker@szfki.hu SZFKI tanfolyam: www.szfki.hu/moodle/course/ a
RészletesebbenBevezetés a lézeres anyagmegmunkálásba
Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 6. Anyagcsaládok Fémek Kerámiák, üvegek Műanyagok Kompozitok A családok közti különbségek tárgyalhatóak: atomi szinten
RészletesebbenDr. Farkas György, egyetemi tanár Németh Orsolya Ilona, doktorandusz
XV. NEMZETKÖZI ÉPÍTÉSTUDOMÁNYI KONFERENCIA CSÍKSOMLYÓ 2011 Dr. Farkas György, egyetemi tanár Németh Orsolya Ilona, doktorandusz y, Budapesti Műszaki és Gazdaságtudományi Egyetem Építőmérnöki Kar Hidak
RészletesebbenAnyagtudomány BMEGEMTMK02, 4 krp (2+0+1/v)
Anyagtudomány BMEGEMTMK02, 4 krp (2+0+1/v) VIII. előadás: Polimerek anyagtudománya, alapfogalmak Előadó: Dr. Mészáros László Egyetemi docens Elérhetőség: T. ép.: 307. meszaros@pt.bme.hu 2019. április 03.
RészletesebbenSoba. FlamLINE. Fugaszalag 3 dimenziós hézagmozgáshoz
Soba Fugaszalag 3 dimenziós hézagmozgáshoz Egyszerû beépíthetôség lángolvasztással 1 Szigetelôlemez elvágása a dilatációnál fugaszalag elhelyezése és lángolvasztással történô rögzítése 2 fugaszalag fugaszalag
RészletesebbenFogászati anyagok fajtái. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák.
Fogászati anyagok fajtái Fémes kötés FÉMEK KERÁMIÁK Fémes és nemfémes elemek vegyületei. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák Kiemelt
RészletesebbenA vizsgafeladat ismertetése: A szóbeli vizsgatevékenység központilag összeállított vizsgakérdései a 4.3. sorszámú modultémaköreit tartalmazza.
A vizsgafeladat ismertetése: A szóbeli vizsgatevékenység központilag összeállított vizsgakérdései a 4.3. sorszámú modultémaköreit tartalmazza. Amennyiben a tétel kidolgozásához segédeszköz szükséges, annak
RészletesebbenTartószerkezet-rekonstrukciós Szakmérnöki Képzés
2014.12.12 Tartalom FRP erősítésű betonok Anyagismeret és méretezés 1. FRP anyag: gyártás, alkalmazás, viselkedés 2. Épületrekonstrukció 3. Gerendatesztek eredményei 4. FRP erősítésű szerkezetek méretezési
RészletesebbenÉpítőanyagok 2. Anyagjellemzők 1.
A természet csodákra képes Építőanyagok 2. Anyagjellemzők 1. Dr. Józsa Zsuzsanna 2007.február 13. Az ember nagyot és maradandót akar építeni ÉRDEMES? 1. A babiloni zikkurat, Bábel tornya kb. 90 m (Kr.e.
Részletesebben27/2012. (VIII. 27.) NGM rendelet (12/2013 (III.28) NGM rendelet által módosított) szakmai és vizsgakövetelménye alapján.
27/2012. (VIII. 27.) NGM rendelet (12/2013 (III.28) NGM rendelet által módosított) szakmai és vizsgakövetelménye alapján. Szakképesítés azonosítószáma és megnevezése 34 521 09 Műanyagfeldolgozó Tájékoztató
RészletesebbenAktuátorok korszerű anyagai. Készítette: Tomozi György
Aktuátorok korszerű anyagai Készítette: Tomozi György Technológiai fejlődés iránya Mikro nanotechnológia egyre kisebb aktuátorok egyre gyorsabb aktuátorok nem feltétlenül villamos, hanem egyéb csatolás
Részletesebben2. tétel. 1. Nemfémes szerkezeti anyagok: szerves ( polimer ) szervetlen ( kerámiák ) természetes, mesterséges ( műanyag )
2. tétel - A nemfémes szerkezeti anyagok tulajdonságai, felhasználásuk. - Vasfémek és ötvözeteik, tulajdonságaik, alkalmazásuk. - A könnyűfémek fajtái és jellemzői, ötvözése, alkalmazása. - A színesfémek
RészletesebbenAnalitikusok a makromolekulák nyomában Bozi János MTA TTK AKI
Analitikusok a makromolekulák nyomában Bozi János MTA TTK AKI 2016. január 28. csomagolás építőipar kereskedelem mezőgazdaság számítástechnika kommunikáció orvostudomány űrkutatás Ami körbevesz minket
RészletesebbenFOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2017/18-es tanév
FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2017/18-es tanév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül, valamint egy számolási feladatot az év közben
RészletesebbenBudapesti Műszaki és Gazdaságtudományi Egyetem. Polimertechnika Tanszék. Polimerfeldolgozás. Melegalakítás
Budapesti Műszaki és Gazdaságtudományi Egyetem Polimertechnika Tanszék Polimerfeldolgozás Melegalakítás Melegalakítás 2 Melegalakítás: 0,05 15 mm vastagságú lemezek, fóliák formázása termoelasztikus állapotban
RészletesebbenVASTAGRÉTEG TECHNOLÓGIÁK
4 VASTAGRÉTEG TECHNOLÓGIÁK 4-02 POLIMER ALAPÚ VASTAGRÉTEG ÉS TÖBBRÉTEGŰ KERÁMIA TECHNOLÓGIÁK ELEKTRONIKAI TECHNOLÓGIA ÉS ANYAGISMERET VIETAB00 BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT
RészletesebbenA töréssel szembeni ellenállás vizsgálata
A töréssel szembeni ellenállás vizsgálata 1 Az anyag viselkedése terhelés hatására Az anyagok lehetnek: szívósak, képlékenyek és ridegek. 2 Szívós vagy képlékeny anyag Az anyag törését a csúsztatófeszültségek
RészletesebbenBME Department of Electric Power Engineering Group of High Voltage Engineering and Equipment
Budapest University of Technology and Economics A MECHANIKAI JELLEMZŐK MÉRÉSE AZ ATOMERŐMŰVI KÁBELEK ÁLLAPOTVIZSGÁLATÁBAN Zoltán Ádám TAMUS e-mail: tamus.adam@vet.bme.hu A MECHANIKAI JELLEMZŐK MÉRÉSE AZ
RészletesebbenFBN206E-1 és FSZV00-4 csütörtökönte 12-13:40. I. előadás. Geretovszky Zsolt
Bevezetés s az anyagtudományba nyba FBN206E-1 és FSZV00-4 csütörtökönte 12-13:40 I. előadás Geretovszky Zsolt Követelmények Az előadások látogatása kvázi-kötelező. 2010. május 21. péntek 8:00-10:00 kötelező
RészletesebbenAnyagtudomány BMEGEMTMK02, 4 krp (2+0+1/v) Bemutatkozás. Számonkérés
σ [MPa] Anyagtudomány BMEGEMTMK02, 4 krp (2+0+1/v) VIII. előadás: Polimerek anyagtudománya, alapfogalmak Előadó: Dr. Mészáros László Egyetemi docens Elérhetőség: T. ép.: 307. meszaros@pt.bme.hu 2019. április
RészletesebbenANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2009/10 Bevezetés Dr. Reé András ree@eik.bme.hu Anyagtudomány és Technológia Tanszék Alapítva 1889 MT épület 2 1 Anyagtudomány és Technológia Tanszék tanszékvezető:
RészletesebbenPolimerek fizikai, mechanikai, termikus tulajdonságai
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimerek fizikai, mechanikai, termikus tulajdonságai DR Hargitai Hajnalka Polimerek / Műanyagok monomer egységekből,
RészletesebbenLépcsős polimerizáció, térhálósodás; anyagismeret
Lépcsős polimerizáció, térhálósodás; anyagismeret Bevezetés Lineáris polimerek jellemzők sztöchiometria és móltömeg (x n ) reakciók Térhálósodás Anyagismeret hőre lágyuló műanyagok térhálós gyanták elasztomerek
RészletesebbenNagyhőállóságú műanyagok. Grupama Aréna november 26.
Nagyhőállóságú műanyagok Grupama Aréna 2015. november 26. Tartalom Jellemzők Műanyagok összehasonlítása A hőállóság növelésének lehetőségei (Adalékanyagok, erősítő anyagok) Alkalmazási példák Kiemelt termékek
RészletesebbenMŰANYAGOK A GÉPJÁRMŰIPARBAN
MŰANYAGK A GÉPJÁRMŰIPARBAN A projekt címe: Egységesített Jármű- és mobilgépek képzés- és tananyagfejlesztés A megvalósítás érdekében létrehozott konzorcium résztvevői: KECSKEMÉTI FŐISKLA BUDAPESTI MŰSZAKI
RészletesebbenVEGYIPAR ISMERETEK ÁGAZATI SZAKMAI ÉRETTSÉGI VIZSGA KÖZÉPSZINTEN SZÓBELI TÉMAKÖRÖK május - június
1. Méréstechnika 1.1. Méréstechnika alapjai VEGYIPAR ISMERETEK ÁGAZATI SZAKMAI ÉRETTSÉGI VIZSGA KÖZÉPSZINTEN SZÓBELI TÉMAKÖRÖK 2019. május - június méréstechnikai alapfogalmak (mérés, mért érték, mérőszám)
RészletesebbenKerámiák és kompozitok a munkavédelemben
ALKALMAZÁSOK 1. Kerámiák és kompozitok a munkavédelemben Kerámia erősítő szálak: - Ezek a leginkább elterjedtek -Elsőként tűzálló kemencék szigetelésénél alkalmazták - Könnyen beintegrálható más anyagok
RészletesebbenMűanyaghulladék menedzsment
Műanyaghulladék menedzsment 2015. október 16. Dr. Ronkay Ferenc egyetemi docens ronkay@pt.bme.hu PET újrahasznosítás Polietilén-tereftalát: telített poliészter Tulajdonságai: jó gázzáró tulajdonságok (főleg
RészletesebbenPolimer alapanyagok alkalmazásának előnyei-hátrányai Dr. Tábi Tamás
Polimer alapanyagok alkalmazásának előnyei-hátrányai Dr. Tábi Tamás 2015. Szeptember 23. Anyagok csoportosítása 2 Al-oxid Si-karbid Kerámiák Si-nitrid Acél Öntöttvas Al-ötvözet Fémek, ötvözetek Ni-ötvözet
Részletesebben
