ÜVEG ÉS ÜVEGMÁZ. (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával)

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "ÜVEG ÉS ÜVEGMÁZ. (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával)"

Géza Németh
8 évvel ezelőtt
Látták:

1 ÜVEG ÉS ÜVEGMÁZ (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával)

2 Üveg: különleges anyag Sajátos szerkezet: rövid távú rendezettség, röntgen-amorf, térhálós Oxigén atomok alkotják a térháló alapját, SiO 4 tetraéderek Kristály Üveg Jóval az olvadáspontja alatt képlékennyé válik, könnyen formázható Olvadáspont.: kb C Képlékeny: kb. 600 C fölött.

tetraéderek Kristály Üveg Jóval az olvadáspontja alatt képlékennyé

3 Történeti áttekintés Az üveg felfedezését a legenda a föníciaiakhoz köti. Valójában kb ezer évvel ezelőtt jelentek meg az első üvegmázas tárgyak, a fajanszok (Egyiptom, Mezopotámia). Az agyagból égetett vagy egyéb anyagból készített tárgyakat színezték, a festéket ráégették, hogy tartós legyen, és egy szép fényes mázat kaptak, ami valójában üveg. Ez tartósabbá és dekoratívabbá tette a terméket.

Az agyagból égetett vagy egyéb anyagból készített tárgyakat színezték, a festéket ráégették, hogy

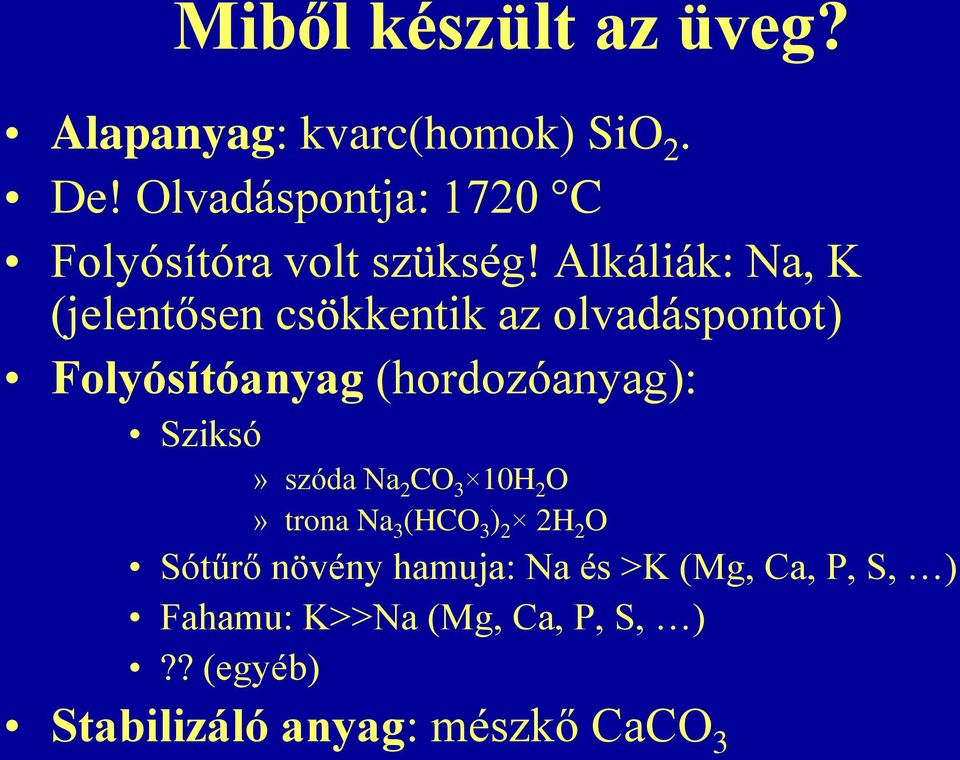

4 Miből készült az üveg? Alapanyag: kvarc(homok) SiO 2. De! Olvadáspontja: 1720 C Folyósítóra volt szükség! Alkáliák: Na, K (jelentősen csökkentik az olvadáspontot) Folyósítóanyag (hordozóanyag): Sziksó» szóda Na 2 CO 3 10H 2 O» trona Na 3 (HCO 3 ) 2 2H 2 O Sótűrő növény hamuja: Na és >K (Mg, Ca, P, S, ) Fahamu: K>>Na (Mg, Ca, P, S, )?? (egyéb) Stabilizáló anyag: mészkő CaCO 3

Alkáliák: Na, K (jelentősen csökkentik az olvadáspontot) Folyósítóanyag (hordozóanyag):

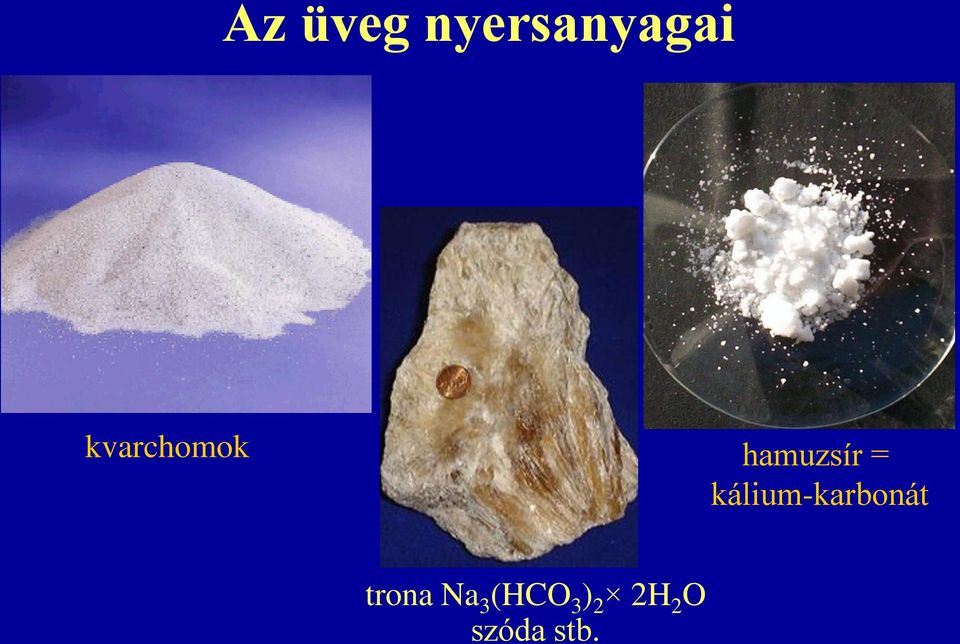

5 Az üveg nyersanyagai kvarchomok hamuzsír = kálium-karbonát trona Na 3 (HCO 3 ) 2 2H 2 O szóda stb.

6 Alapüveg típusok Európában Római típusú alapüveg. Összetevők: homok-mészkőszóda; összetétel: Na-Ca-szilikát Mezopotámiai típusú alapüveg. Összetevők: homokmészkő-növényi hamu; összetétel: (Na>K)-(Ca>Mg)- szilikát Kevert alkáli (pl. kelta üveg). Az alkália hordozója ismeretlen; összetétel: (Na,K)-Ca-Mg-szilikát Erdei alapüveg. Összetevők: homok-(mészkő)-fahamu; összetétel: K-Ca-Mg-(P)-szilikát

Összetevők: homokmészkő-növényi hamu; összetétel: (Na>K)-(Ca>Mg)- szilikát Kevert alkáli (pl.

7 Kárpát-medence: késő középkor és újkor Erdei üveg (káliüveg) változatos összetétellel, a nyersanyagokat egyre jobban tudták tisztítani. Sopron, Visegrád, Börzsöny, Bükk, Zemplén stb. (gyakori). Mezopotámiai ( velencei, Na-hamu ), pl. Visegrádi Királyi Palota (talán Velencében készültek?). (viszonylag ritka). Római (Na-Ca-szilkát), pl. Visegrádi Királyi Palota, Budai Vár. (ritka)

(gyakori). Mezopotámiai ( velencei, Na-hamu ), pl.

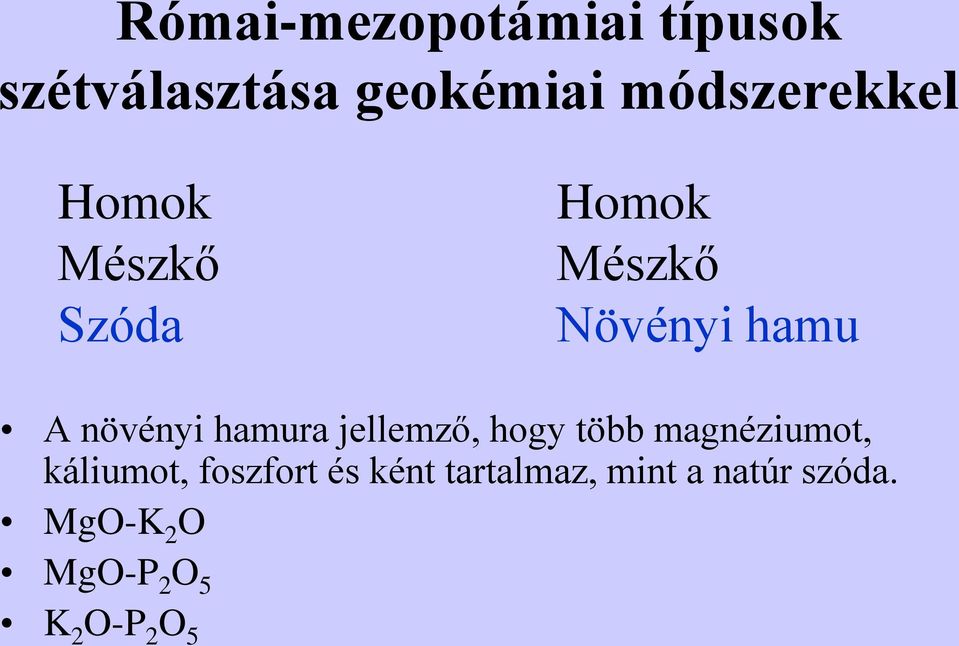

8 Római-mezopotámiai típusok szétválasztása geokémiai módszerekkel Homok Mészkő Szóda Homok Mészkő Növényi hamu A növényi hamura jellemző, hogy több magnéziumot, káliumot, foszfort és ként tartalmaz, mint a natúr szóda. MgO-K 2 O MgO-P 2 O 5 K 2 O-P 2 O 5

növényi hamura jellemző, hogy több magnéziumot, káliumot,

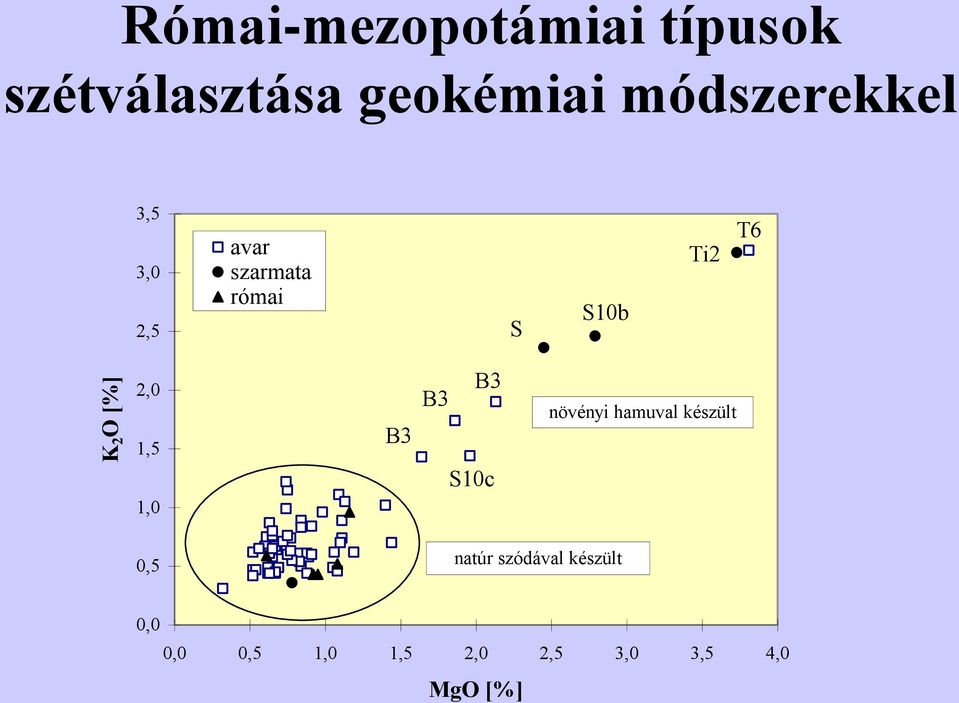

9 K 2 O [%] Római-mezopotámiai típusok szétválasztása geokémiai módszerekkel 3,5 3,0 2,5 avar szarmata római S S10b Ti2 T6 2,0 1,5 1,0 B3 B3 B3 S10c növényi hamuval készült 0,5 natúr szódával készült 0,0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 MgO [%]

2,0 1,5 1,0 B3 B3 B3 S10c növényi hamuval készült 0,5 natúr

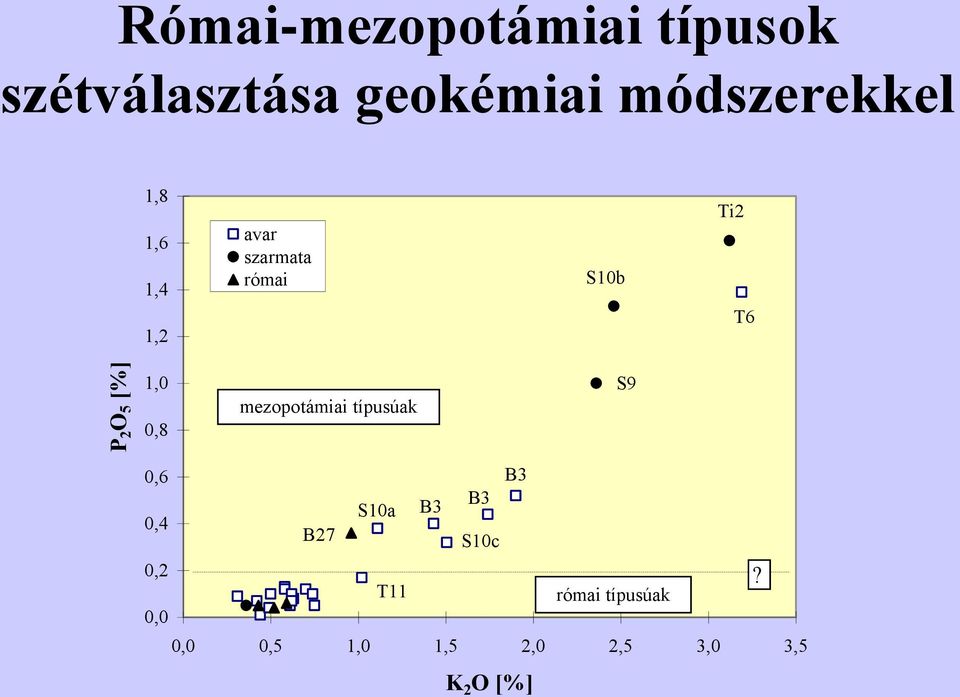

10 P 2 O 5 [%] Római-mezopotámiai típusok szétválasztása geokémiai módszerekkel 1,8 1,6 1,4 1,2 avar szarmata római S10b Ti2 T6 1,0 0,8 mezopotámiai típusúak S9 0,6 B3 B3 S10a B3 0,4 B27 S10c 0,2 T11 római típusúak 0,0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 K 2 O [%]?

0,8 mezopotámiai típusúak S9 0,6 B3 B3 S10a B3 0,4 B27 S10c 0,2

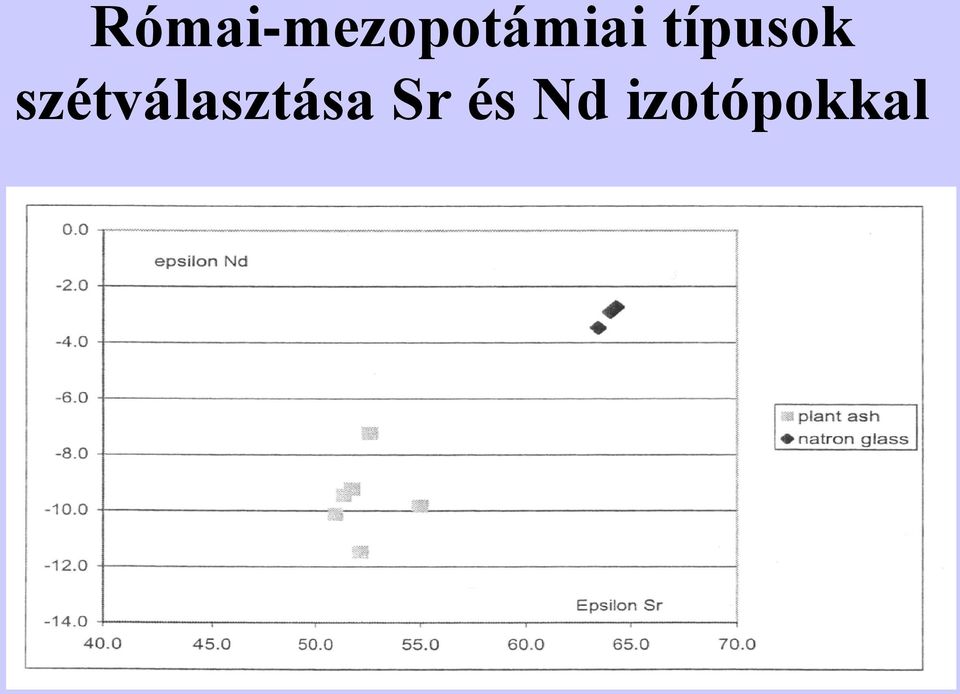

11 Római-mezopotámiai típusok szétválasztása Sr és Nd izotópokkal

12 Színező, színtelenítő, homályosító és egyéb adalékanyagok

13 Színtelenítők Antimon a római kor kezdetéig. Mangán barnakő néven forgalmazták (piroluzit: MnO 2 ) A római korban indult alkalmazása Európa-szerte Elképzelhető, hogy Magyarországon is bányászták Eplényen (felszínen). Az avar kori üveggyöngyökben szinte kivétel nélkül megtalálható.

indult alkalmazása Európa-szerte Elképzelhető, hogy Magyarországon is

14 Színképzők Kék Cu ++, Co Vörös Cu 0, Cu +, hematit (Fe) Sárga Pb Narancssárga - Cu 0, Cu + Fekete Fe Fehér Sb, Sn Ibolyás lila - Mn

15 Opak üvegek szerkezete Visszaszórt fény Beeső fény Kristályos szemcsék Üveg alapanyag

16 VÖRÖS OPAK ÜVEG Metszet (fénykép) Mikroszövet Visszaszórt-elektronkép Színező Szarmata réz Gyöngyátmérő: 2mm Képméret: 150µm Avar réz + vas

17 Vörös opak üveg (visszaszórt elektronkép) Fe-szilikát Méretvonal = 100mm fém Fe Fe-oxid

18 FEHÉR OPAK ÜVEGEK metszeti kép (fénykép) mikroszövet elektronmikroszkópi kép színező szarmata avar gyöngyátmérő: 12mm képméret: 150µm antimon - oxid ón-oxid

19 SÁRGA OPAK ÜVEGEK metszeti kép (fénykép) mikroszövet elektronmikroszkópi kép színező szarmata Cu Gyöngyátmérő: 12mm Képméret: 150µm avar (Pb,Sn)- oxid

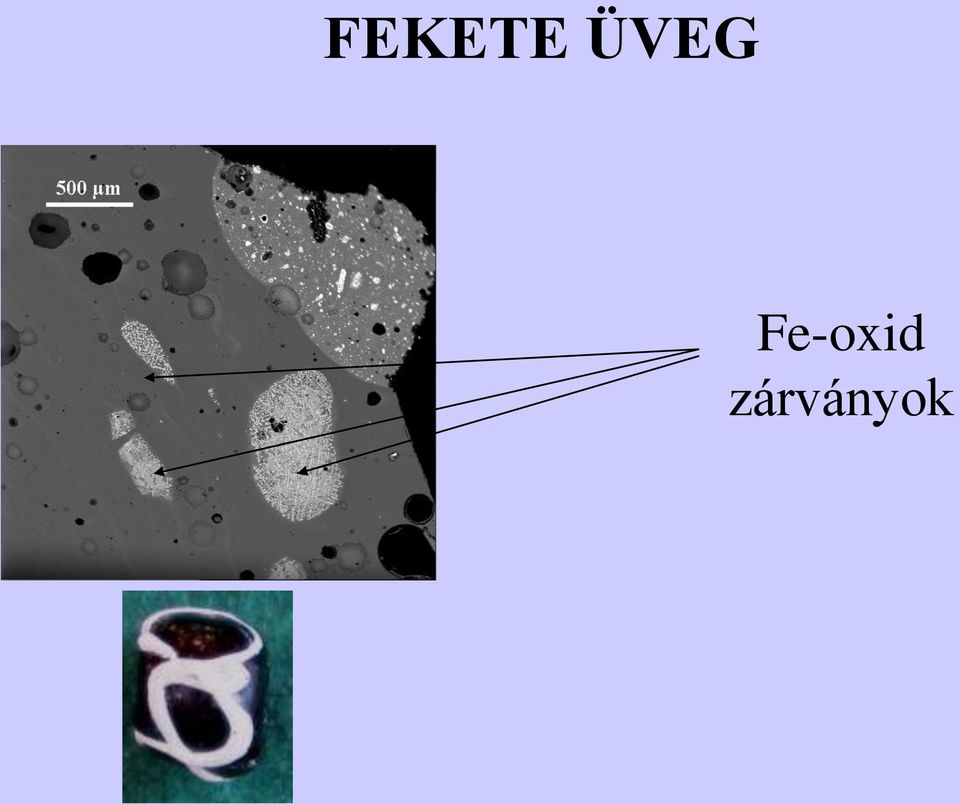

20 FEKETE ÜVEG Fe-oxid zárványok

21 ZÖLD ÜVEG Színező: réz + ólom

22 Üvegművesség, Anatólia (ma)

23 Főnicia

24 Főnicia Asszíria

25 Egyiptom Perzsia

26 Római Birodalom

27 Római Birodalom

28 Római Birodalom

29 Népvándorláskor üveggyöngyök

30 Színezett üvegablakok

31 Üvegmázak

32 Az üvegmázak alapvetően üvegszerű anyagból állnak. Fajansz: ónmázas kerámia (ónoxid adalékkal) Majolika: fehér ónmázas és ólommázas kerámia. Ólommáz készítéséhez ólomszulfidot vagy ólomoxidot használtak.

33 Ónmázas kerámiák

34 fáraó szobor, Egyiptom mázas téglák, Mezopotámia

35 Mázas téglák, cserepek - Szamarkand, Üzbegisztán

36 Egyiptomi fajansztárgyak

37 Egyiptomi fajansztárgyak

Hasonló dokumentumok

Az ásványok és a régészetikulturális

Az ásványok és a régészetikulturális örökség Ásványok és a régészeti-kulturális örökség Archeometria: az építészetben, művészettörténetben, régészetben ismert kőzetek, kőzetekhez hasonló anyagok ásványi
