1 Robusta kapuk Robusta szárnyaskapuk Előnyök A Bekaert Robusta szárnyaskapui megjelenésükben tökéletesen illeszkednek a fonott, illetve a ponthegesztett tekercses kerítésrendszerekhez. Legkisebb részletükig átgondolt konstrukció jellemzi őket. Nagyon stabilak és könnyen szerelhetőek. A Robusta szárnyaskapu az attraktív formatervezésnek és a tiszta megmunkálásnak köszönhetően illeszkedik a kerítés összképébe. A felületkezelés a ma kapható legjobb: horganyzás és műanyag bevonat. A gyors szerelés érdekében az alkatrészek száma a minimálisra lett csökkentve. Műszaki leírás Kapuk A kapuk a táblázatban szereplő szélességben és magasságban kaphatóak. A keret, a töltet és a kapuoszlopok egymáshoz igazítva kerülnek kialakításra. Keretek A kapukeretek 60 x 40 mm-es, illetve 60 x 60 mm-es zártszelvényből készülnek és N/mm2 a szakítószilárdságuk.

2 Töltet 25 x 25 mm-es zártszelvény. A függőleges rudak távolsága 110 mm. Kapuoszlopok A kapuoszlopok négyszög keresztmetszetűek. Mindig a kapu magasságához és szélességéhez igazodva változik a szelvény keresztmetszet. Műanyag sapkával záródnak. Szín Alapkivitelben zöld RAL 6005 színben készülnek. Mind csak horganyzott, mind egyéb RAL színekben elérhetőek. Bevonat A kapuk először védő horganybevonatot kapnak. Ezután jól kötő, kemény és fényes felületű műanyag bevonat kerül rá. Ezek a védőrétegek biztosítják a hosszú élettartamot. Kiegészítők A kapuk kiegészítői, a kapuszárny és az oszlopok mellett, külön dobozban kerülnek leszállításra. A kapuk állítható zsanérral készülnek, ami lehetővé teszi a tökéletes beállítást.

3 Kapuszárnyrögzítő kiegészítőként kapható. A kétszárnyú kapuk középső talajrögzítővel és kapuszárny-rögzítő rúddal ellátottak. A zárcímer, a kapuszárnyrögzítő rúd megvezetése és a kilincs fémből készül. Robusta szárnyaskapu-választék Egyszárnyú kapuk szélesség nyílás szélessége magasság keret kapuoszlop x 60 x 1,5 80 x 80 x x 60 x 1,5 80 x 80 x x 60 x 1,5 80 x 80 x x 60 x 1,5 80 x 80 x x 60 x 1,5 80 x 80 x x 60 x 1,5 80 x 80 x x 60 x 1,5 100 x 100 x x 60 x 1,5 120 x 120 x x 60 x 1,5 120 x 120 x x 60 x x 120 x x 60 x x 120 x 3 Kétszárnyú kapuk szélesség nyílás szélessége magasság keret kapuoszlop x 60 x 1,5 80 x 80 x x 60 x 1,5 80 x 80 x x 60 x 1,5 80 x 80 x x 60 x 1,5 100 x 100 x x 60 x 1,5 120 x 120 x x 60 x 1,5 120 x 120 x x 60 x x 120 x x 60 x x 120 x H 80 x 60 x x 140 x 4

4 Robusta tolókapuk Előnyök A Robutsa tolókapuk a gyakorlati tapasztalat és a részletekbe menő átgondolás eredményeképpen jöttek létre. Magas biztonsági fokot képviselnek, megbízhatóak, jól terhelhetőek és könnyen szerelhetőek. Professzionális Robusta kapuk Készülhetnek futósínes, illetve szabadonfutó változatban. Készülhetnek külső motoros, illetve beépített motoros változatban. A szabadonfutó Robusta tolókapukat kitűnően lehet automatizálni a teljesen belülre beépíthető Bekamatic meghajtással. Teljesen integrált rendszer, amely igény esetén a maximális biztonsági berendezésekkel látható el. Biztonsági funkciók A formatervezésnek és az egészében hegesztett konstrukciónak köszönhetően a Robusta kapuk nagyon stabilak. A teljes görgőrendszer az alsó gerendában van. Magasfokú hőtágulás-védelem A tolókapuk keretébe igen korszerű hőtágulás-védelmet terveztek. Ennek köszönhetően a kapu egyenes állása minden időben garantálva van. Előre szerelt A szabadonfutó Robusta tolókapukat a lehető legteljesebb mértékben előre összeszerelik a gyárban, így a helyszíni beállítás és beüzemelés igen rövid idő alatt megtörténhet. Biztonság A függőleges rudak távolsága 110 mm. Ezek biztosítják az átbújás-védelmet. A görgőrendszer biztonsági elhelyezése az alsó gerendában megakadályozza a ráfutásos, alábújásos baleseteket.

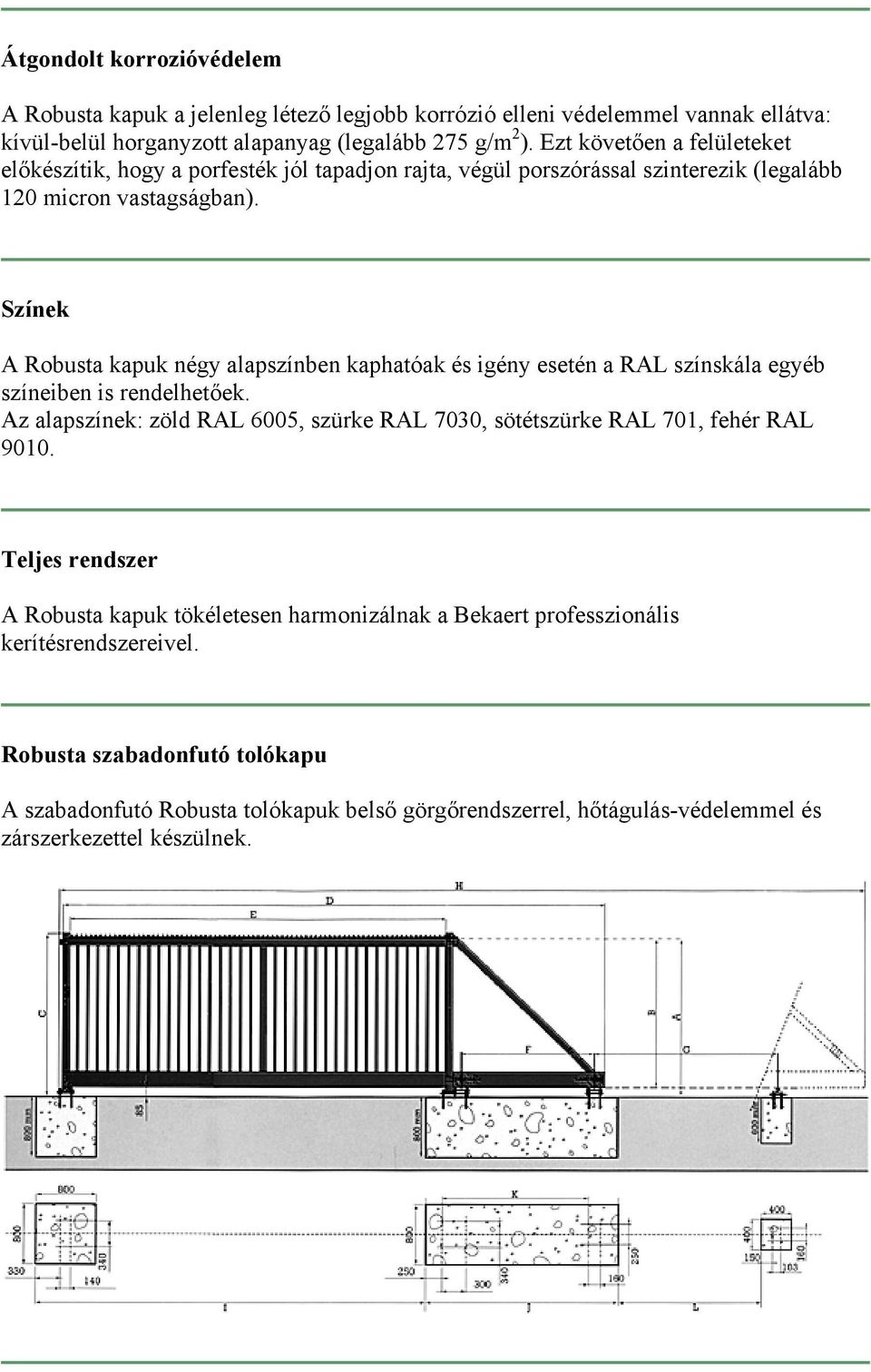

5 Átgondolt korrozióvédelem A Robusta kapuk a jelenleg létező legjobb korrózió elleni védelemmel vannak ellátva: kívül-belül horganyzott alapanyag (legalább 275 g/m 2 ). Ezt követően a felületeket előkészítik, hogy a porfesték jól tapadjon rajta, végül porszórással szinterezik (legalább 120 micron vastagságban). Színek A Robusta kapuk négy alapszínben kaphatóak és igény esetén a RAL színskála egyéb színeiben is rendelhetőek. Az alapszínek: zöld RAL 6005, szürke RAL 7030, sötétszürke RAL 701, fehér RAL Teljes rendszer A Robusta kapuk tökéletesen harmonizálnak a Bekaert professzionális kerítésrendszereivel. Robusta szabadonfutó tolókapu A szabadonfutó Robusta tolókapuk belső görgőrendszerrel, hőtágulás-védelemmel és zárszerkezettel készülnek.

6 Robusta szabadonfutó tolókapu Nyílás Magasság Súly Kapu- magasság Szárnymagasság Szabad nyílás Oszlopmagasság Szárnyszélesség Görgőtávolság Hátsó ráfutó görgőtávolság Szükséges hely Alaptávolság (1) Alaptávolság (2) Görgők távolsága Alaptávolság (3) A B C D E F G H I J K L Kapuszárny A kapuszárny keretének részei: alsó gerenda 200 x 160 mm, illetve 200x200 mm, a keret többi oldala pedig 80 x 60 mm hegesztett zártszelvény. A kapu megvezetése A megvezető és a fogadóoszlopok 80 x 80 x 3 mm-es zártszelvényből készülnek, ráhegesztett talplemezzel.

7 Különleges felszerelések 5000 mm-en felüli nyílásnál hátsó ráfutó görgő. Igény esetén a kapu automatizálható. Külön megrendelésre egyedi kialakítás. Robusta futósínes tolókapu A Robusta futósínes tolókapuk futósínnel és kiegészítőivel, vezetőoszloppal, és fogadóoszloppal készülnek. Kapuszárny A kapukeret az alábbi részekből tevődik össze: alsó gerenda 180 x 180 mm (6,5-től 12 méterig), 140 x 60 mm (3-tól 6 méterig) és hegesztett négyszögletű zártszelvény 60 x 60 x 2 mm. A rudak 25 x 25 x 1,5 mm-es hegesztett zártszelvények egymástól 110 mm-es távolságban. A kapuk hengerzárral készülnek, 125 mm átmérőjű beépített görgőkkel. A futósín 65 x 25 mm-es, fogasléc 2 méter feletti magasság esetében. A kapu vezetése A vezető- és fogadóoszlop-készlet profilja 80 x 80 x 3 mm hegesztett talplemezzel. 8 m feletti kapuk esetében két vezetőoszlop van. Különleges kivitelezési lehetőségek Automata mozgatás lehetséges. Igény esetén különleges kivitelű kapuk rendelhetőek.

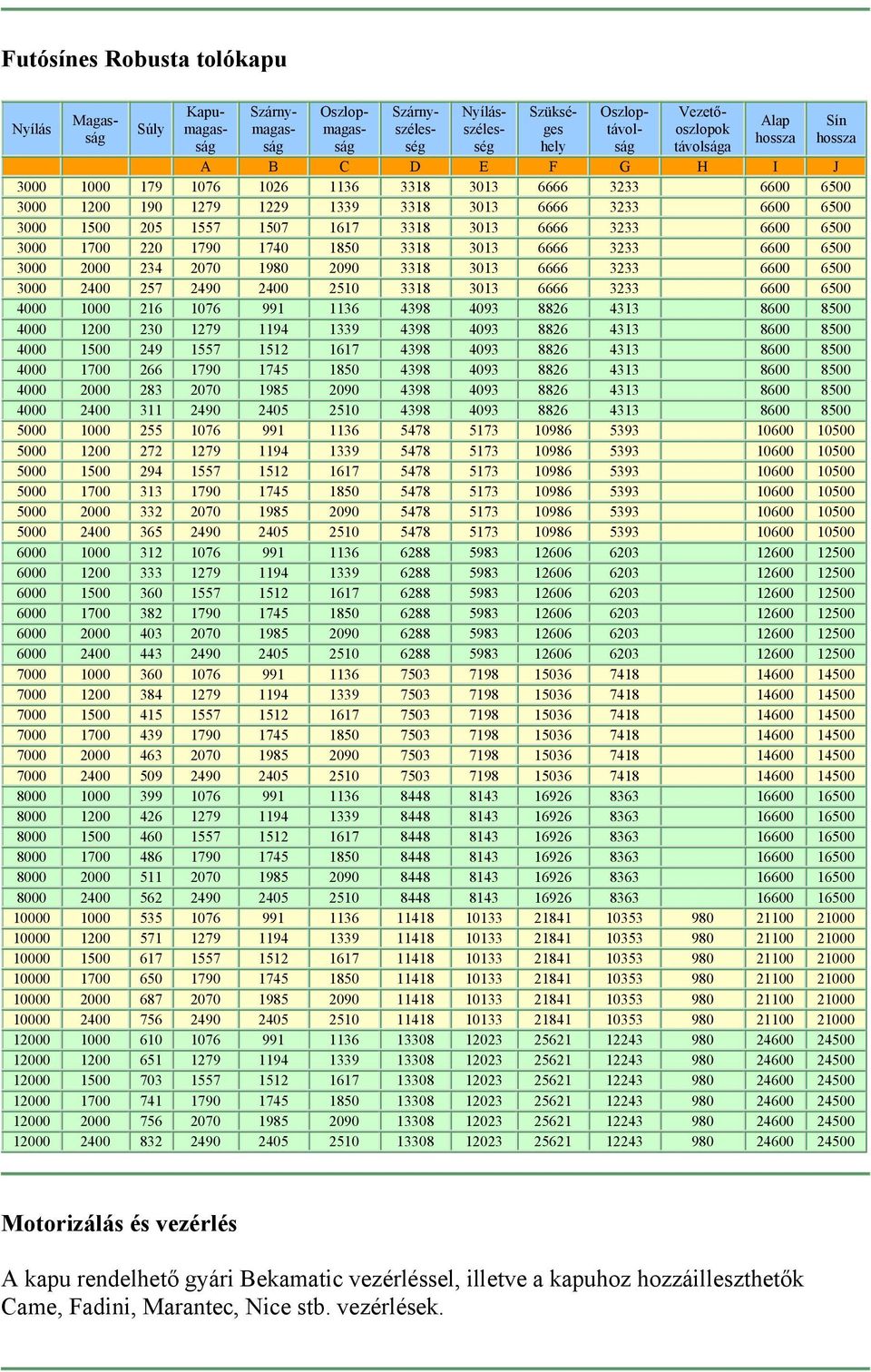

8 Futósínes Robusta tolókapu Nyílás Magasság Súly Kapumagasság Szárnymagasság Oszlopmagasság Szárnyszélesség Nyílásszélesség Szükséges hely Oszloptávolság Vezetőoszlopok távolsága Alap hossza Sín hossza A B C D E F G H I J Motorizálás és vezérlés A kapu rendelhető gyári Bekamatic vezérléssel, illetve a kapuhoz hozzáilleszthetők Came, Fadini, Marantec, Nice stb. vezérlések.

9 Bekamatic motorizálás Bekamatic tolókapuk előnyei A Bekamatic meghajtás és vezérlés teljes mértékben be van építve a Robusta szabadonfutó tolókapuba. A Bekaert fejlesztői itt egy egyedülálló koncepciót fejlesztettek ki, a meghajtás, a vezérlés, az elektronika és az összes többi elem a legkisebb részletekig kiforrott és harmonizál a kapu teljes struktúrájával. A legteljesebb működési és irányítási biztonság, és kívánságra egy megbízható beléptető rendszerrel kombinálható. Az összes kapu a lehető legteljesebb mértékben előre össze van szerelve. Beépített meghajtás és elektronika Már a gyárban beépítik a meghajtást az alsó gerendába és a vezérlést pedig a tartóoszlopba. Így harmonikus összkép alakul ki és a kapu meglehetősen hangtalanul működik. A meghajtókerekek olyan speciális kopásálló műanyaggal vannak bevonva, ami kopásmentes működést tesz lehetővé. Biztonságon működés és hosszú élettartam A meghajtás és a vezérlés összes eleme védve van az időjárás, az elszennyeződés és a vandalizmus okozta károk ellen azáltal, hogy beépítésre kerültek az alsó gerendába és a vezetőoszlopba. Ez nagymértékben megnöveli a Robusta tolókapu működésének biztonságát és élettartamát. Ráadásul a Robusta tolókapuk három bevonatréteget kapnak: horgany, epoxy-híd és polyester bevonat. Beléptető rendszer A vezérlés, a vevő igényeihez igazodva, számos beléptető rendszer telepítését teszi lehetővé: kulcsos nyitás vészkapcsolóval, nyomógombos vezérlés ki-be-stop, rádiótávirányításos vezérlés, kódszámos nyitás, mágneskártyás beléptetés, sárga villogó, videoberendezés, időben meghatározott működés, indukciós aszfaltcsíkok stb. Minőség a legkisebb részletekig A Robusta tolókapu a fejlett technika eredménye. A legkisebb részletekig kipróbált és gondosan kidolgozott. Ez garantálja a lehető legbiztonságosabb működést és a hosszú élettartamot.

10 Kézi működtetés A Robusta tolókapukat a lehető legkönnyebben át lehet állítani kézi működtetésre. Ez például áramszünet estén nagyon fontos. Előre szereltség gyors beépítés A gyártóműben történő előre összeszereltségnek köszönhetően a helyszíni szerelés könnyű és hibátlan tud lenni. A helyszínen már nem kell fúrni, fűrészelni, vagy sok kábelt lefektetni. A motor és a vezetőkerekek az alsó gerendába vannak beépítve, a teljes vezérlés és a beléptető rendszer a vezetőoszlopba. Mindez gyorsan üzemképessé és üzembiztossá teszi a kaput. A motor, a vezérlés és a biztonsági berendezések a kapuszerkezetbe vannak beépítve, ami könnyű és gyors helyszíni szerelést tesz lehetővé. Minden kapu, beható ellenőrzést követően, tökéletesen megmunkálva, biztonságosan hagyja el a gyárat. A teljes körű gyári ellenőrzést igazoló kontroll-lapot a kapuval együtt adják ki. Minden kapuval együtt kiadásra kerül egy technikai kézikönyv, ami tartalmazza az összes fontos adatot és műszaki specifikációt: az elektronikus összetevők funkciója és azok ismertetése illusztrációkkal, lehetséges hibaforrások és azok elhárítása, a kapu szerelése, kezelési útmutató, felügyelet stb. A lehető legnagyobb biztonság Személyek vagy tárgyak beszorulásának elkerülése érdekében a motorizált Robusta tolókapuk sokféle biztonsági berendezéssel vannak ellátva. Fotocella A kapun való áthaladást fotocella kontrollálja, ami minden zárási procedúra során aktív. A fénysugár megszakításakor a kapu azonnal kinyílik, lehetetlenné téve a beszorulást. Ezekből a fotocellákból két pár van a vezérlőoszlopba beépítve. Egy készlet 25 cm magasan a belső oldalon és egy készlet 60 cm magasan a küldő oldalon. A fotocellák szerelése és beállítása egyszerű. Érintésérzékelő gumilemez A kapuszárny fejrésze érintésérzékelő gumilemezzel van felszerelve, ami a legkisebb érintésre leállítja a kapu mozgását. A vezérlőoszlop is érintésérzékelő gumilemezzel van ellátva elöl és hátul is. Az érintésérzékelő gumilemezek a kapu minden mozgásakor automatikusan aktiválódnak.

11 Vészkapcsoló A kapukat vészkapcsolóval szerelik fel, ami az áramellátás azonnali megszűnését teszi lehetővé. Szabványok A motorizált Robusta tolókapuk megfelelnek az alábbi szabványoknak ENG gépnormák Gyengeáramú normák EN Európai biztonsági norma EN Beléptető rendszer A vezérlés úgy van kialakítva, hogy a számos lehetőség közül a különböző elvárásoknak megfelelően állítható be. Lehetőség van mágneskártyás beléptetésre, a belépésről egy bizonyos helyre jelentést küldő rendszerre, vagy arra is, hogy a kapu bizonyos időpontokban nyíljon ki. A motorizált Robusta kapukat a következő funkciókkal lehet kibővíteni: Sárga villogó lámpa Totmann-kapcsoló kulcsletapogatóval Rádió-távirányítás Nyomógombos vezérlés KI-STOP-BE Számkódos vezérlés Mágneskártya-leolvasó További fotocellák, aszfalt érzékelőcsíkok, kaputelefon és még sok további kiegészítő funkció kapható igény esetén.
