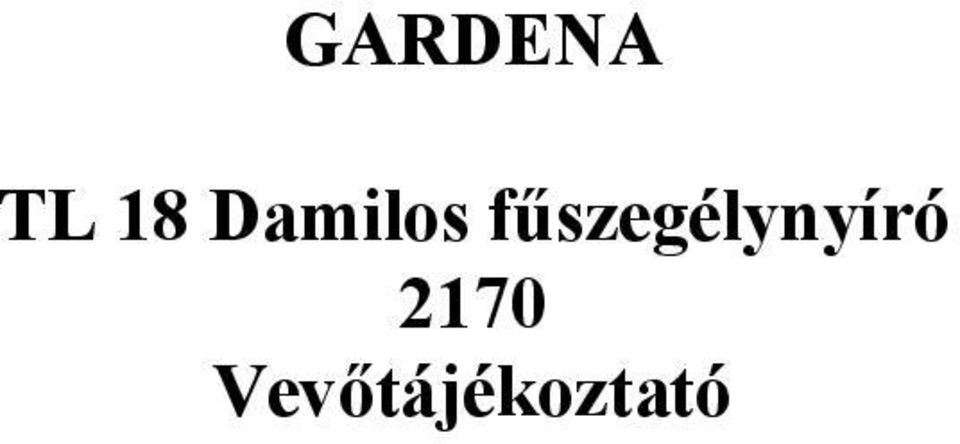

1 GARDENA TL 18 Damilos fűszegélynyíró 2170 Vevőtájékoztató

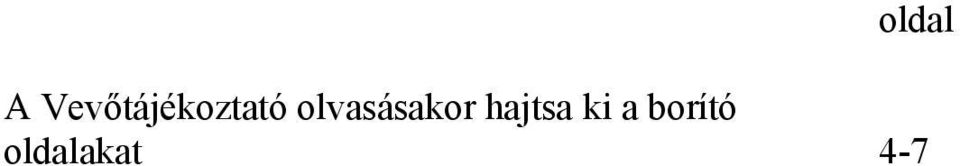

2 oldal A Vevőtájékoztató olvasásakor hajtsa ki a borító oldalakat 4-7

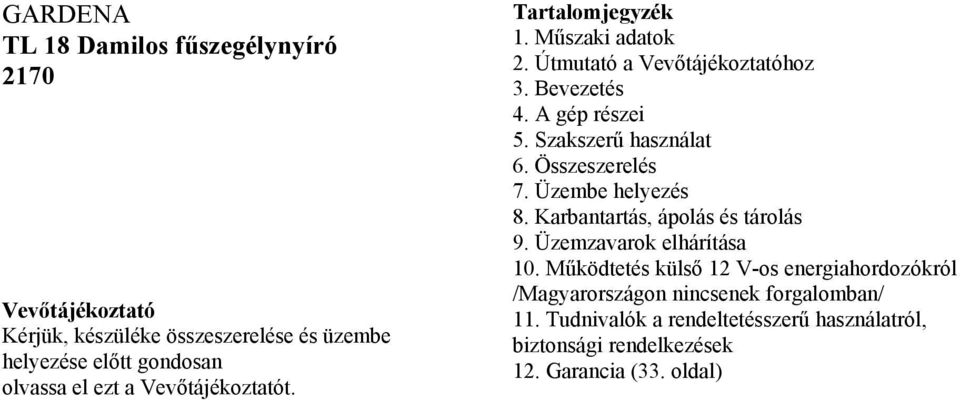

3 GARDENA TL 18 Damilos fűszegélynyíró 2170 Vevőtájékoztató Kérjük, készüléke összeszerelése és üzembe helyezése előtt gondosan olvassa el ezt a Vevőtájékoztatót. Tartalomjegyzék 1. Műszaki adatok 2. Útmutató a Vevőtájékoztatóhoz 3. Bevezetés 4. A gép részei 5. Szakszerű használat 6. Összeszerelés 7. Üzembe helyezés 8. Karbantartás, ápolás és tárolás 9. Üzemzavarok elhárítása 10. Működtetés külső 12 V-os energiahordozókról /Magyarországon nincsenek forgalomban/ 11. Tudnivalók a rendeltetésszerű használatról, biztonsági rendelkezések 12. Garancia (33. oldal)

4 1. Műszaki adatok Üzemidő az Accu-Pack AP 12 (cikksz. 2110) felhasználásával Vágószélesség Szálvastagság Száltartalék Szálorsó fordulatszáma Súly (az Accu-Pack AP 12 nélkül) Teleszkópos irányítókar A készülék hossza Munkamagasság TL 18 cikksz kb. 15 perc 20 cm 1.6 mm kb. 10 m max ford/perc 2.0 kg cm kb cm 2. Megjegyzések a Vevőtájékoztatóhoz Kérjük, gondosan olvassa el és tartsa be ezt a Vevőtájékoztatót! A Vevőtájékoztató segítségével sajátítsa el a működtetés és a helyes használat lépéseit, valamint a biztonsági előírásokat.!! Biztonsági okoknál fogva gyermekek, 16 éven aluliak, és olyanok, akik nem ismerik a Vevőtájékoztatóban foglaltakat, ezt a damilos fűszegélynyírót nem használhatják. Gondosan őrizze meg ezt a Vevőtájékoztatót. 3. Bevezetés A készülék a GARDENA accu-system V 12 jelzésű átfogó termékcsaládjának a tagja. A készülék működtetéséhez az accu-system V 12 család más termékeire is szükség van: 1. Energiahordozó/akkumulátor accu-system V 12 Accu-Pack AP 12, cikksz. 2110

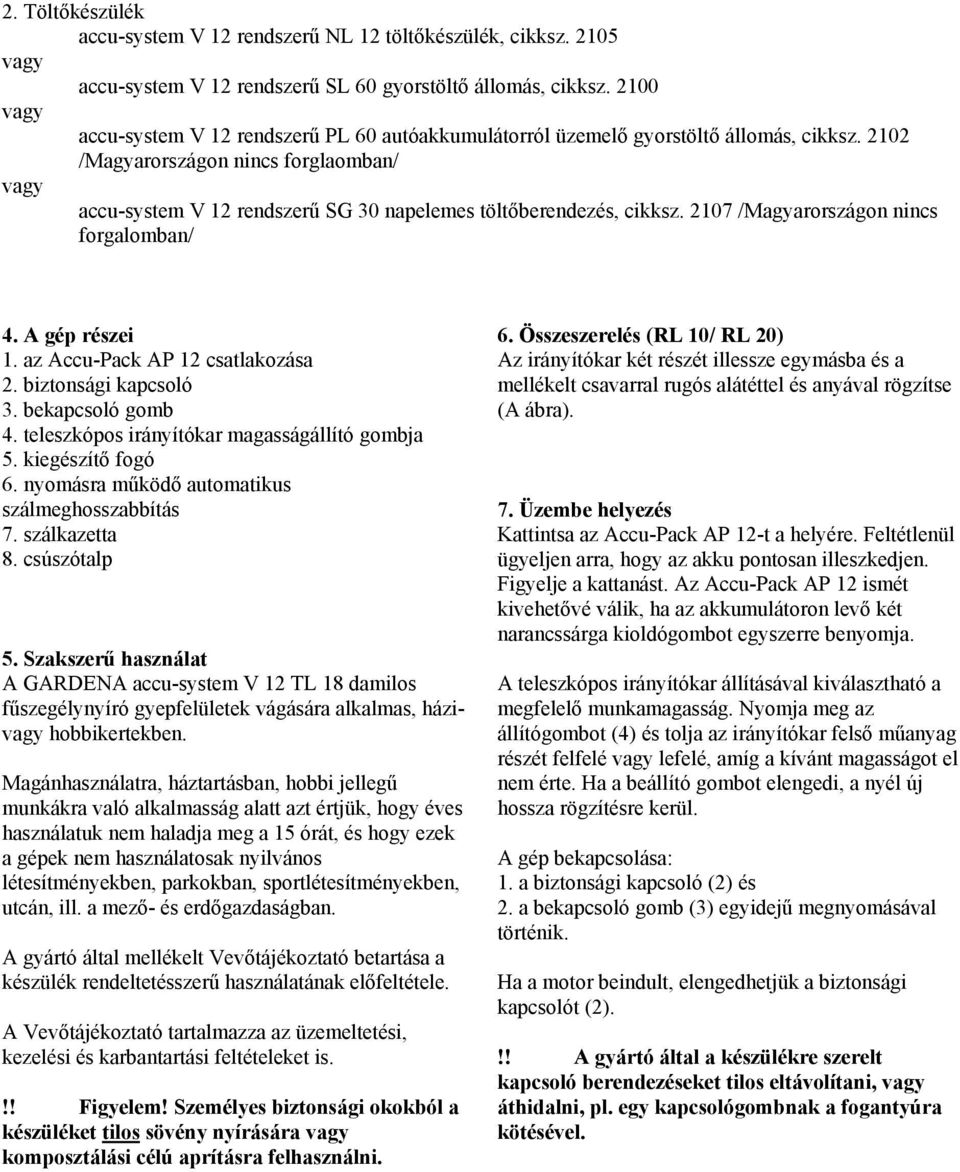

5 2. Töltőkészülék accu-system V 12 rendszerű NL 12 töltőkészülék, cikksz vagy accu-system V 12 rendszerű SL 60 gyorstöltő állomás, cikksz vagy accu-system V 12 rendszerű PL 60 autóakkumulátorról üzemelő gyorstöltő állomás, cikksz /Magyarországon nincs forglaomban/ vagy accu-system V 12 rendszerű SG 30 napelemes töltőberendezés, cikksz /Magyarországon nincs forgalomban/ 4. A gép részei 1. az Accu-Pack AP 12 csatlakozása 2. biztonsági kapcsoló 3. bekapcsoló gomb 4. teleszkópos irányítókar magasságállító gombja 5. kiegészítő fogó 6. nyomásra működő automatikus szálmeghosszabbítás 7. szálkazetta 8. csúszótalp 5. Szakszerű használat A GARDENA accu-system V 12 TL 18 damilos fűszegélynyíró gyepfelületek vágására alkalmas, házivagy hobbikertekben. Magánhasználatra, háztartásban, hobbi jellegű munkákra való alkalmasság alatt azt értjük, hogy éves használatuk nem haladja meg a 15 órát, és hogy ezek a gépek nem használatosak nyilvános létesítményekben, parkokban, sportlétesítményekben, utcán, ill. a mező- és erdőgazdaságban. A gyártó által mellékelt Vevőtájékoztató betartása a készülék rendeltetésszerű használatának előfeltétele. A Vevőtájékoztató tartalmazza az üzemeltetési, kezelési és karbantartási feltételeket is.!! Figyelem! Személyes biztonsági okokból a készüléket tilos sövény nyírására vagy komposztálási célú aprításra felhasználni. 6. Összeszerelés (RL 10/ RL 20) Az irányítókar két részét illessze egymásba és a mellékelt csavarral rugós alátéttel és anyával rögzítse (A ábra). 7. Üzembe helyezés Kattintsa az Accu-Pack AP 12-t a helyére. Feltétlenül ügyeljen arra, hogy az akku pontosan illeszkedjen. Figyelje a kattanást. Az Accu-Pack AP 12 ismét kivehetővé válik, ha az akkumulátoron levő két narancssárga kioldógombot egyszerre benyomja. A teleszkópos irányítókar állításával kiválasztható a megfelelő munkamagasság. Nyomja meg az állítógombot (4) és tolja az irányítókar felső műanyag részét felfelé vagy lefelé, amíg a kívánt magasságot el nem érte. Ha a beállító gombot elengedi, a nyél új hossza rögzítésre kerül. A gép bekapcsolása: 1. a biztonsági kapcsoló (2) és 2. a bekapcsoló gomb (3) egyidejű megnyomásával történik. Ha a motor beindult, elengedhetjük a biztonsági kapcsolót (2).!! A gyártó által a készülékre szerelt kapcsoló berendezéseket tilos eltávolítani, vagy áthidalni, pl. egy kapcsológombnak a fogantyúra kötésével.

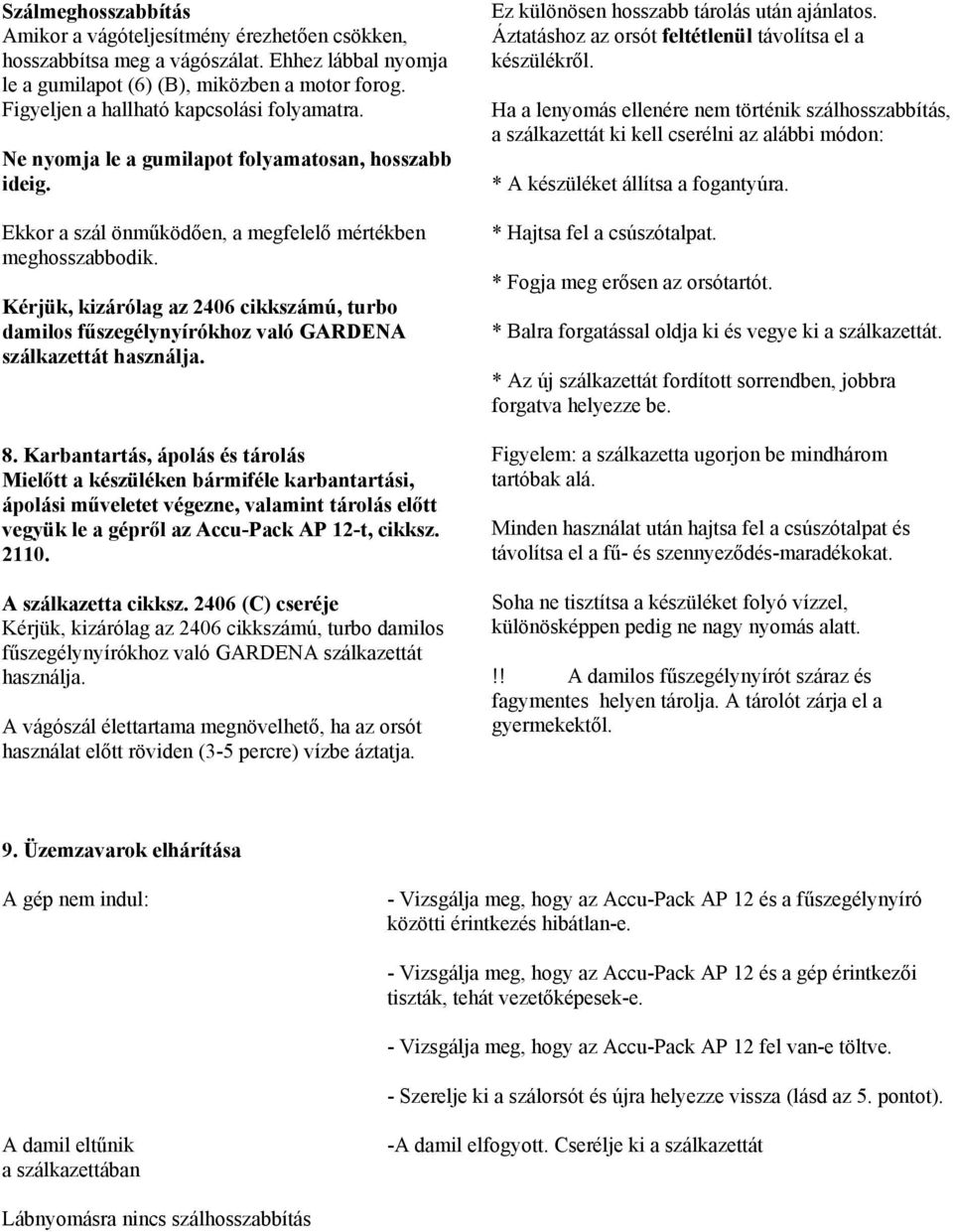

6 Szálmeghosszabbítás Amikor a vágóteljesítmény érezhetően csökken, hosszabbítsa meg a vágószálat. Ehhez lábbal nyomja le a gumilapot (6) (B), miközben a motor forog. Figyeljen a hallható kapcsolási folyamatra. Ne nyomja le a gumilapot folyamatosan, hosszabb ideig. Ekkor a szál önműködően, a megfelelő mértékben meghosszabbodik. Kérjük, kizárólag az 2406 cikkszámú, turbo damilos fűszegélynyírókhoz való GARDENA szálkazettát használja. 8. Karbantartás, ápolás és tárolás Mielőtt a készüléken bármiféle karbantartási, ápolási műveletet végezne, valamint tárolás előtt vegyük le a gépről az Accu-Pack AP 12-t, cikksz A szálkazetta cikksz (C) cseréje Kérjük, kizárólag az 2406 cikkszámú, turbo damilos fűszegélynyírókhoz való GARDENA szálkazettát használja. A vágószál élettartama megnövelhető, ha az orsót használat előtt röviden (3-5 percre) vízbe áztatja. Ez különösen hosszabb tárolás után ajánlatos. Áztatáshoz az orsót feltétlenül távolítsa el a készülékről. Ha a lenyomás ellenére nem történik szálhosszabbítás, a szálkazettát ki kell cserélni az alábbi módon: * A készüléket állítsa a fogantyúra. * Hajtsa fel a csúszótalpat. * Fogja meg erősen az orsótartót. * Balra forgatással oldja ki és vegye ki a szálkazettát. * Az új szálkazettát fordított sorrendben, jobbra forgatva helyezze be. Figyelem: a szálkazetta ugorjon be mindhárom tartóbak alá. Minden használat után hajtsa fel a csúszótalpat és távolítsa el a fű- és szennyeződés-maradékokat. Soha ne tisztítsa a készüléket folyó vízzel, különösképpen pedig ne nagy nyomás alatt.!! A damilos fűszegélynyírót száraz és fagymentes helyen tárolja. A tárolót zárja el a gyermekektől. 9. Üzemzavarok elhárítása A gép nem indul: - Vizsgálja meg, hogy az Accu-Pack AP 12 és a fűszegélynyíró közötti érintkezés hibátlan-e. - Vizsgálja meg, hogy az Accu-Pack AP 12 és a gép érintkezői tiszták, tehát vezetőképesek-e. - Vizsgálja meg, hogy az Accu-Pack AP 12 fel van-e töltve. - Szerelje ki a szálorsót és újra helyezze vissza (lásd az 5. pontot). A damil eltűnik a szálkazettában -A damil elfogyott. Cserélje ki a szálkazettát Lábnyomásra nincs szálhosszabbítás

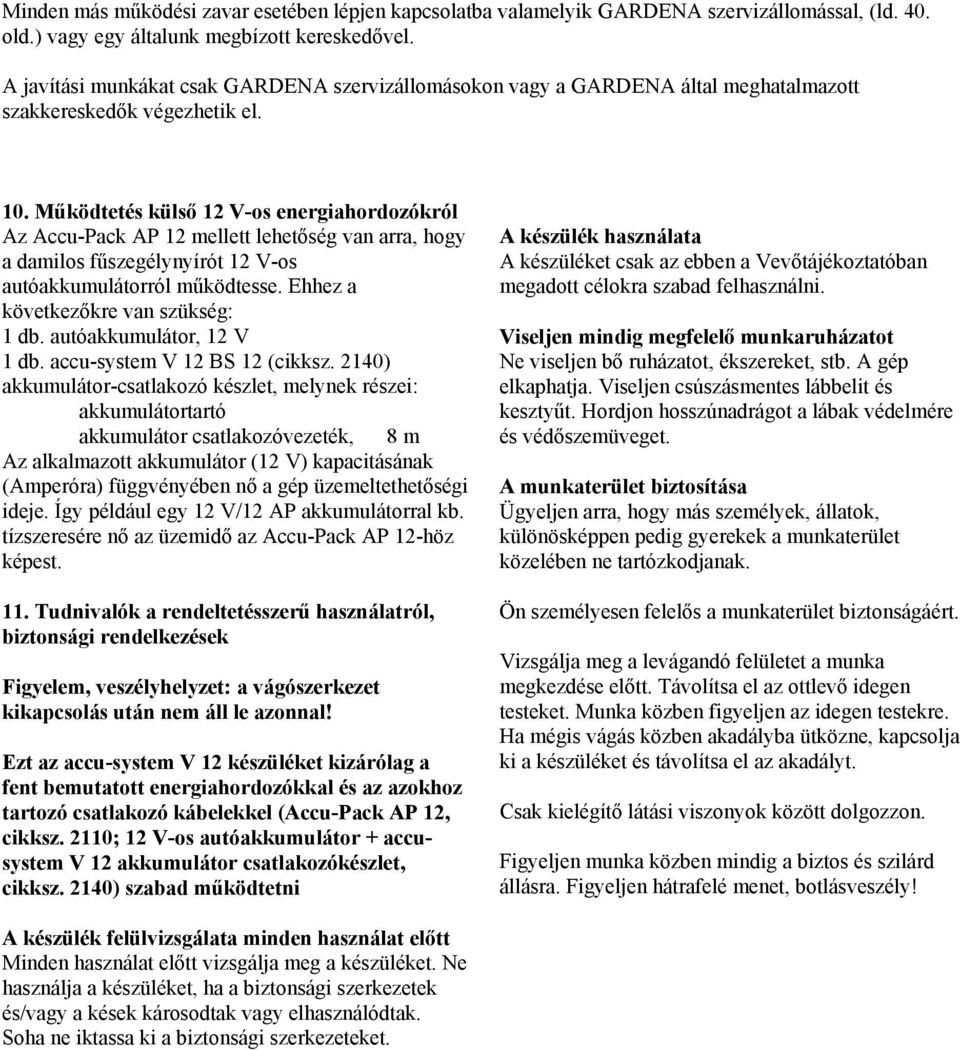

7 Minden más működési zavar esetében lépjen kapcsolatba valamelyik GARDENA szervizállomással, (ld. 40. old.) vagy egy általunk megbízott kereskedővel. A javítási munkákat csak GARDENA szervizállomásokon vagy a GARDENA által meghatalmazott szakkereskedők végezhetik el. 10. Működtetés külső 12 V-os energiahordozókról Az Accu-Pack AP 12 mellett lehetőség van arra, hogy a damilos fűszegélynyírót 12 V-os autóakkumulátorról működtesse. Ehhez a következőkre van szükség: 1 db. autóakkumulátor, 12 V 1 db. accu-system V 12 BS 12 (cikksz. 2140) akkumulátor-csatlakozó készlet, melynek részei: akkumulátortartó akkumulátor csatlakozóvezeték, 8 m Az alkalmazott akkumulátor (12 V) kapacitásának (Amperóra) függvényében nő a gép üzemeltethetőségi ideje. Így például egy 12 V/12 AP akkumulátorral kb. tízszeresére nő az üzemidő az Accu-Pack AP 12-höz képest. 11. Tudnivalók a rendeltetésszerű használatról, biztonsági rendelkezések Figyelem, veszélyhelyzet: a vágószerkezet kikapcsolás után nem áll le azonnal! Ezt az accu-system V 12 készüléket kizárólag a fent bemutatott energiahordozókkal és az azokhoz tartozó csatlakozó kábelekkel (Accu-Pack AP 12, cikksz. 2110; 12 V-os autóakkumulátor + accusystem V 12 akkumulátor csatlakozókészlet, cikksz. 2140) szabad működtetni A készülék használata A készüléket csak az ebben a Vevőtájékoztatóban megadott célokra szabad felhasználni. Viseljen mindig megfelelő munkaruházatot Ne viseljen bő ruházatot, ékszereket, stb. A gép elkaphatja. Viseljen csúszásmentes lábbelit és kesztyűt. Hordjon hosszúnadrágot a lábak védelmére és védőszemüveget. A munkaterület biztosítása Ügyeljen arra, hogy más személyek, állatok, különösképpen pedig gyerekek a munkaterület közelében ne tartózkodjanak. Ön személyesen felelős a munkaterület biztonságáért. Vizsgálja meg a levágandó felületet a munka megkezdése előtt. Távolítsa el az ottlevő idegen testeket. Munka közben figyeljen az idegen testekre. Ha mégis vágás közben akadályba ütközne, kapcsolja ki a készüléket és távolítsa el az akadályt. Csak kielégítő látási viszonyok között dolgozzon. Figyeljen munka közben mindig a biztos és szilárd állásra. Figyeljen hátrafelé menet, botlásveszély! A készülék felülvizsgálata minden használat előtt Minden használat előtt vizsgálja meg a készüléket. Ne használja a készüléket, ha a biztonsági szerkezetek és/vagy a kések károsodtak vagy elhasználódtak. Soha ne iktassa ki a biztonsági szerkezeteket.

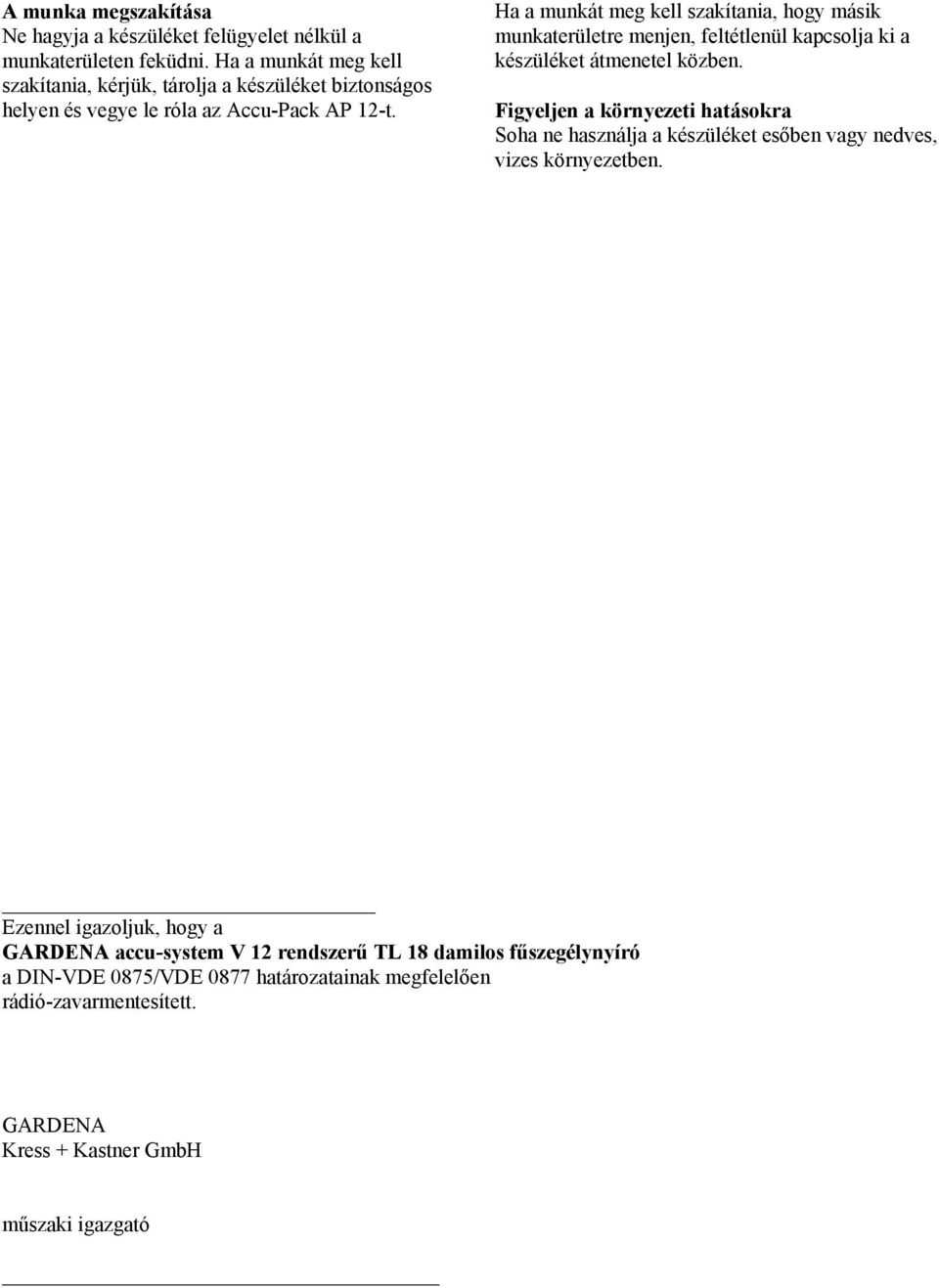

8 A munka megszakítása Ne hagyja a készüléket felügyelet nélkül a munkaterületen feküdni. Ha a munkát meg kell szakítania, kérjük, tárolja a készüléket biztonságos helyen és vegye le róla az Accu-Pack AP 12-t. Ha a munkát meg kell szakítania, hogy másik munkaterületre menjen, feltétlenül kapcsolja ki a készüléket átmenetel közben. Figyeljen a környezeti hatásokra Soha ne használja a készüléket esőben vagy nedves, vizes környezetben. Ezennel igazoljuk, hogy a GARDENA accu-system V 12 rendszerű TL 18 damilos fűszegélynyíró a DIN-VDE 0875/VDE 0877 határozatainak megfelelően rádió-zavarmentesített. GARDENA Kress + Kastner GmbH műszaki igazgató

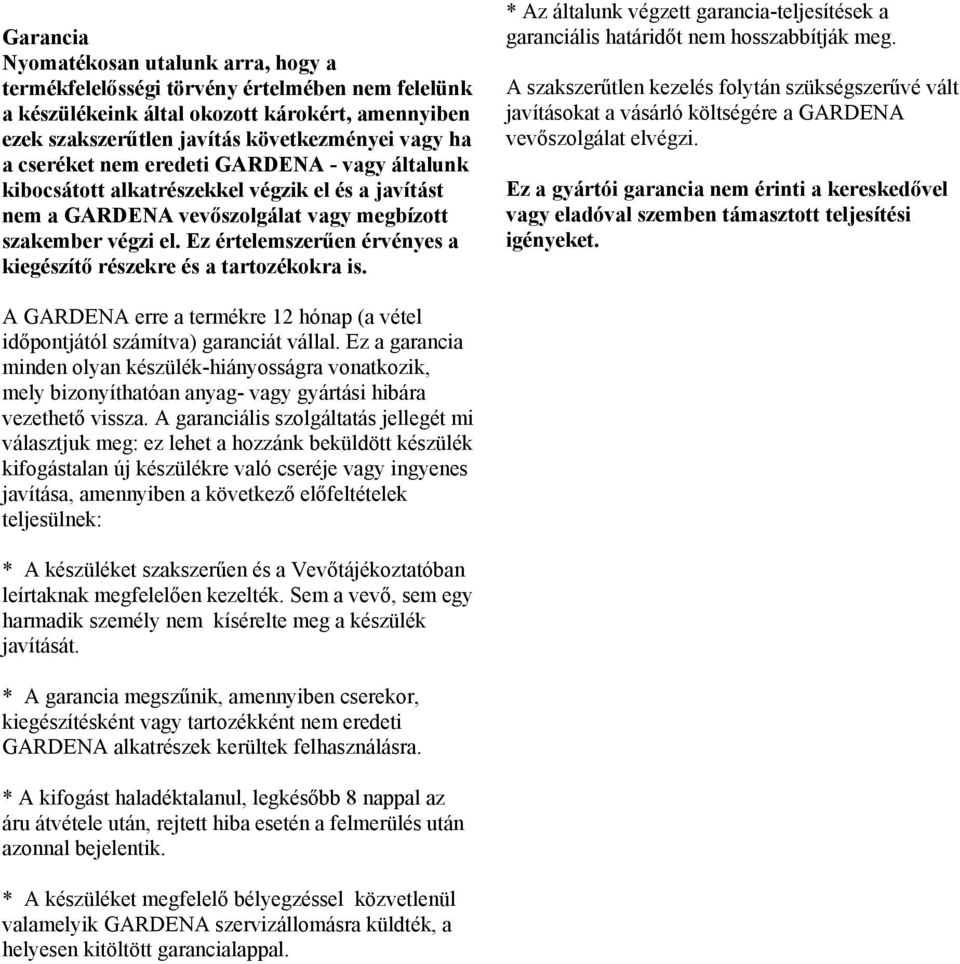

9 Garancia Nyomatékosan utalunk arra, hogy a termékfelelősségi törvény értelmében nem felelünk a készülékeink által okozott károkért, amennyiben ezek szakszerűtlen javítás következményei vagy ha a cseréket nem eredeti GARDENA - vagy általunk kibocsátott alkatrészekkel végzik el és a javítást nem a GARDENA vevőszolgálat vagy megbízott szakember végzi el. Ez értelemszerűen érvényes a kiegészítő részekre és a tartozékokra is. * Az általunk végzett garancia-teljesítések a garanciális határidőt nem hosszabbítják meg. A szakszerűtlen kezelés folytán szükségszerűvé vált javításokat a vásárló költségére a GARDENA vevőszolgálat elvégzi. Ez a gyártói garancia nem érinti a kereskedővel vagy eladóval szemben támasztott teljesítési igényeket. A GARDENA erre a termékre 12 hónap (a vétel időpontjától számítva) garanciát vállal. Ez a garancia minden olyan készülék-hiányosságra vonatkozik, mely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A garanciális szolgáltatás jellegét mi választjuk meg: ez lehet a hozzánk beküldött készülék kifogástalan új készülékre való cseréje vagy ingyenes javítása, amennyiben a következő előfeltételek teljesülnek: * A készüléket szakszerűen és a Vevőtájékoztatóban leírtaknak megfelelően kezelték. Sem a vevő, sem egy harmadik személy nem kísérelte meg a készülék javítását. * A garancia megszűnik, amennyiben cserekor, kiegészítésként vagy tartozékként nem eredeti GARDENA alkatrészek kerültek felhasználásra. * A kifogást haladéktalanul, legkésőbb 8 nappal az áru átvétele után, rejtett hiba esetén a felmerülés után azonnal bejelentik. * A készüléket megfelelő bélyegzéssel közvetlenül valamelyik GARDENA szervizállomásra küldték, a helyesen kitöltött garancialappal.

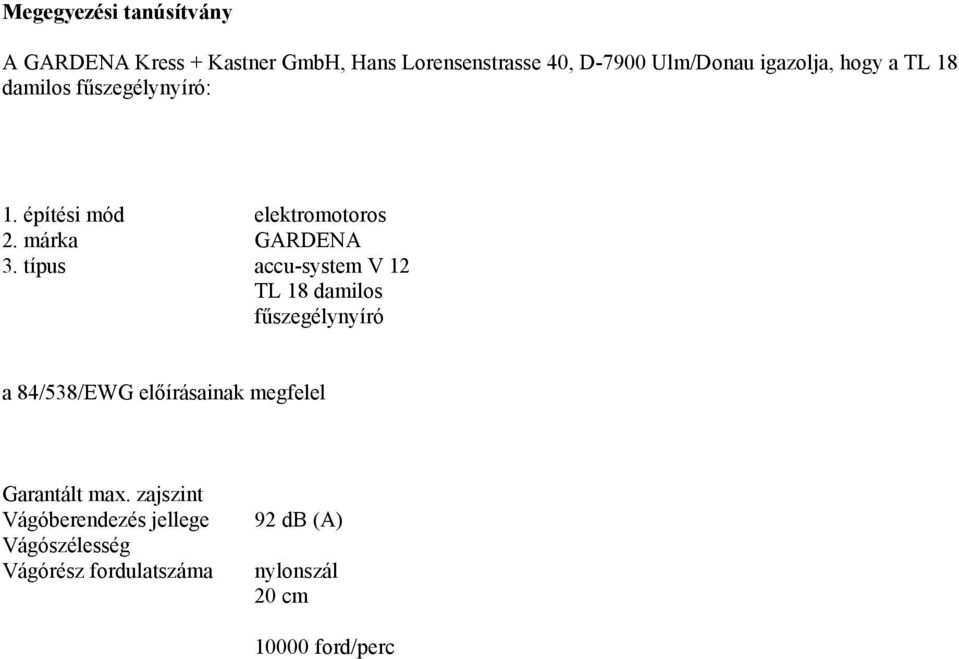

10 Megegyezési tanúsítvány A GARDENA Kress + Kastner GmbH, Hans Lorensenstrasse 40, D-7900 Ulm/Donau igazolja, hogy a TL 18 damilos fűszegélynyíró: 1. építési mód 2. márka 3. típus elektromotoros GARDENA accu-system V 12 TL 18 damilos fűszegélynyíró a 84/538/EWG előírásainak megfelel Garantált max. zajszint Vágóberendezés jellege Vágószélesség Vágórész fordulatszáma 92 db (A) nylonszál 20 cm ford/perc

11 Reklamáció esetén ezt az oldalt vágja ki és a készülékkel együtt küldje be Panasz Garancialap Fűszegélynyíró TL 18 Vásárlás dátuma Kereskedő pecsétje
