1 AUDIO VIDEÓ AUTO-HIFI R AUTO-HIFI A jelen termék teljesíti az EEC 89/336 irányelvekben foglalt főbb követelményeket, és megfelel az EN50013 és EN50020 európai szabványoknak. Gépkocsiban használható MP3 lejátszó PLL /FM sztereo rádióval, USB porttal, és MMC/SD kártyaolvasóval. 4 x 7,5 W RMS és távirányítás RU-265RC Használati útmutató A készülék a Roadstar S.A. - Svájc regisztrált márkájú terméke. Minden jog fenntartva.

2 INDEX RU-265RC / Ez az új készülék szigorú Roadstar minőségellenőrzés mellett lett gyártva. Köszönjük, hogy megvásárolta termékünket a zenei élmény élvezetének céljára. A készülék működtetése előtt kérjük, olvassa el a jelen használati útmutatót gondosan. Őrizze azt meg, hogy kéznél legyen későbbi betekintés céljára

3 Magyar 9 10 Magyar FIGYELEM! ELEKTROMOS Á R A M Ü TÉS BIZTONSÁGI TUDNIVALÓK A felkiáltójel háromsz ögben a felhas znál ót fontos kez elési és karbantartási (szervizelési) tudnivalókra figyelmezteti ebben a kézikönyvben, amelyeket okvetlenül be kell tartani. A há romszögben t alá lható vi llám s zimb ólum egye s, a készülék bel sejében szabadon lévő építőelemek "veszélyes feszültségére" figyelme zteti a felhasználót. Ahhoz, hogy az áramütés kockázatát kizárja, semmi esetre se szerelje l e a készülék házát. A készülék belsejében nincsenek a felhasználó által karbantartandó részek. Javítási munkálatokat csak egy arra felhatalmazott szakszerviz végezhet. Sötétsugárzás felnyitott készüléknél és hibás csatlakozásnál.a m űszaki jellemzők ve z é rl és e va gy szabályozása, vagy más, a kézi ü zemmódra nem specifikált eljárások veszélyes lézersugarak kilépéséhez vezethetnek. Úgy állítsa fel a készüléket, hogy a zavartalan friss levegő áramlás mindig biztosítva legyen. RU-265RC Gépkocsiba való MP3 lejátszó PLL-URH sztereo rádióval, USB /SD-vel és távirányítóval. HASZNÁLATI ÚTMUTATÓ Kérjük, olvassa el figyelmesen a használati útmutatót, hogy az új készüléket használatba vétel előtt alaposan megismerje. Őrizze meg a használati útmutatót, mert a benne szereplő információkra később is szüksége lehet. TARTALOMJEGYZÉK A kezelőszervek elhelyezkedése Jellemzők Beszerelés Óvintézkedések és karbantartás Csatlakozások Útmutatás a funkciókhoz Műszaki adatok A KEZELŐSZERVEK ELHELYEZKEDÉSE Ne tegy e ki a k észülé ket se közvetle n napsugárzásnak, s e hőf orrások hatásának. A készülék szabályos eltávolítása (elektromos hulladék) A terméken található jelzések ill. a hozzá tartozó törvények előírják, hogy azt az élettartama lejárta után nem szabad a normál háztartási szeméttel együtt ár t almatlanítani. Kérjük, kezelje a készüléket az egyéb hulladékoktól elkülönítve, ezáltal a környez etet illetve az e mberi egész séget is véd ve az ellenőrize tlen szemételtávolítás okozta kártól. A készülék helyes ár talmatl anításá v al az anyagi források újrahasznosítását segíti elő. Magánfelhasználóknak azzal a kereskedővel ke ll fe l v e n n i a kapc so latot, a k i tő l a készüléket v ásárolta, vagy az illet éke s h atósággal, ho gy megérd eklődje, hogy lehet a készüléket környezetbarát módon újrahasznosítani. Üzleti f elhasználóknak a beszállítójukhoz kell fordulni, és vele a z adásvételi szerződés feltételei szerint konzultálni. A készüléknek nem s zabad má r ter mékekk el kever edni e az eltávolításkor. 1. Hálózati BE/KI kapcsoló gomb 2. Választási funkció: basszus/magashang/ loudness/eq./dx-lo/st / / MONO 3. Hangerő szabályozás LE /FEL (+,- basszusok/magashangok/balansz/fader) 4. előválasztás gombok (1,2,3,4,5,6) 5. Automatikus adókereső gomb 6. Kiegyenlítő (ekvalizer) gomb 7. Play/Pause (lejátszás/szünet) nyomógomb 8. Kijelző-gomb 9. Funkcióválasztó kapcsoló (USB/SD/RÁDIÓ) 10. Sávválasztó gomb (FM1-FM2-FM3) 11. Automatikus/kézi keresés LE (<<)/ keresés FEL (>>) MP3-SKIP 12. MUTE gomb (némító) 13. LC kijelző 14. Távirányító érzékelők 15. USB PORT 16. SD kártyanyílás 17. Directory fent gomb 18. Intro gomb 19. Ismétlés gomb (REPEAT)

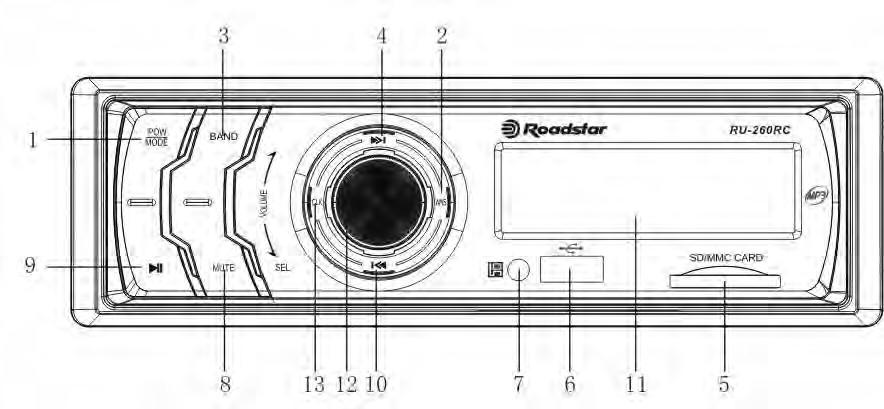

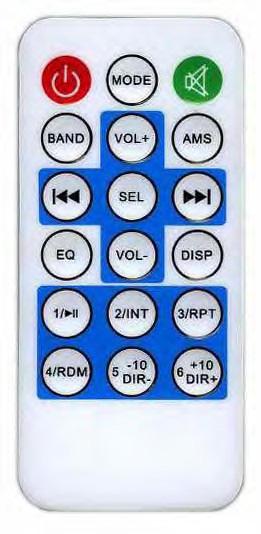

4 Magyar Magyar 20. MP3 véletlenszerű lejátszás gomb (SHUFFLE) 21. Directory lent gomb 22. Óra beállítás Szerelési példa Beépítés a műszerfalba JELLEMZŐK A készülék URH sztereóval és egy USB-SD-MMC/MP3 lejátszóval a következő jellemzőkkel van felszerelve: Elektronikus hangerő-, mély-, magas-, fader és balance szabályozás. Pontos, elektronikus hangolás a fáziscsatoló gyűrűn keresztül (P.L.L.)-kapcsolás. 18 program. Adótároló (6 db URH 1 / 6 db URH 2 / 6 db URH 3 /) Loudness szabályozó Könnyen kezelhető hálózati be-kikapcsoló gomb Manuális/automatikus (Seek) / hangoló gomb Fel és Le Sávválasztó kapcsoló (BND) az URH 1 - URH 2 vagy URH 3 közötti választáshoz Óra funkció Rádió- és MP3 lejátszó Előerősítő kimenet (RCA, hátoldali) egy teljesítményerősítő csatlakoztatásához Világítási rendszer ÜZEMBE HELYEZÉS Szükség esetén hajlítsa meg ezeket a kampókat. ÓVINTÉZKEDÉSEK Gondosan válassza meg azt a helyet, ahová be kívánja építeni az autórádiót, hogy ne gátolja a normális vezetésben. Ne építse be olyan helyre a készüléket, ahol magas hőmérsékletnek, például közvetlen napsütésnek vagy egy fűtőkészülékből jövő forró levegőnek, vagy pornak, piszoknak, túl nagy rezgéseknek van kitéve. A biztonságos beépítés érdekében csak az együttszállított szerelési anyagokat alkalmazza. Megjegyzés: Szükség esetén őrizze biztonságos helyen a reteszelésoldó kulcsot, szüksége lehet rá később a készüléknek az autóból való kiszereléséhez. ISO-CSATLAKOZÓ "A" CSATLAKOZÓ RÉSZ TÁROLÓ +12V 5. AUTÓANTENNA KIMENET V (A GYÚJTÁSKULCSNÁL) 8. FÖLDELÉS RCA alj kimeneti vezeték (hátul) szürke: Piros (jobboldalon) : Fehér (baloldalon)

5 Magyar Magyar Megjegyzés: A piros huzalt (A csatlakozó, 7. pont) a gépkocsi-gyújtásra kell csatlakoztatni annak a megakadályozására, hogy az autó akkumulátor lemerüljön, amikor az autót hosszabb ideig nem használja. "B" CSATLAKOZÓ RÉSZ 1. HÁTSÓ JOBBHANGSZÓRÓ (+) 2. HÁTSÓ JOBBHANGSZÓRÓ (-) 3. ELSÖ JOBBHANGSZÓRÓ (+) 4. ELSÖ JOBBHANGSZÓRÓ (-) 5. ELSÖ BALHANGSZÓRÓ (+) 6. ELSÖ BALHANGSZÓRÓ (-) 7. HÁTSÓ BALHANGSZÓRÓ (+) 8. HÁTSÓ BALHANGSZÓRÓ (-) Karbantartás BIZTOSÍTÉKCSERE Ha kiégett a biztosíték, vizsgálja meg a hálózati csatlakozást, és cserélje ki a biztosítékot.. Ha a csere után a biztosíték megint kiég, belső működési hibáról lehet szó. Ebben az esetben forduljon a legközelebbi vevőszolgálathoz. Figyelem! Mindegyik kábelhez az előírt áramerősségű biztosítékot használja. Ha az előírtnál nagyobb áramerősségű biztosítékot alkalmaz, komoly károkat okozhat vele. ÚTMUTATÓ A FUNKCIÓKHOZ - HÁLÓZATI GOMB BE/KI (PWR) (1) Nyomja meg a PWR gombot a készülék bekapcsolásához. Nyomja meg újból a PWR gombot a készülék kikapcsolásához. - VÁLASZTÓ GOMB (2) (SEL)/HANGERŐ SZABÁLYOZÁS (3) A VOLUME (3) gomb szabályozza a hangerőt. Más funkciók választásához nyomja meg röviden a VÁLASZTÓ (2) gombot, amíg a kívánt funkció meg nem jelenik a kijelzőn. Az ábra azt mutatja, hogyan választja ki a vezérlő-funkciókat a választógomb (WAHL) megnyomásával. 1. HANGERŐ (a gombot forgatni) 2. WAHL (SEL) (megnyomni) 3. BASSZUS 4. MAGAS 5. BALANSZ 6. FADER 7. LOUDNESS BE KI 8. EQ (ROCK - POP - CLASS - DSP OFF) 9. DX / LOC (RÁDIÓ) 10. SZTEREO / MONO HANGERŐ SZABÁLYOZÁS (3) A hangerő erősítése és halkítása a Volume szabályozóval lehetséges. Ennek a gombnak ugyanaz a funkciója a basszusnál, magashangnál, balansznál és fadernél, ha azokat a WAHL (választó) gombbal választotta. Ezt a gombot kell az audio opciók választásához is használni. 4. ELŐVÁLASZTÁS (1,2,3,4,5,6) (4) (A) RÁDIÓ ÜZEMMÓD: Ezeknek a gomboknak a rövid megnyomása által közvetlenül kiválaszthat egy előzőleg tárolt rádióállomást. Ha a gombot 1 másodpercnél hosszabban nyomja, az éppen beállított adót tárolja. (B) USB-SD-MMC/MP3 LEJÁTSZÓ ÜZEMMÓD: 1. SZÜNET 2. INTRO 3. ISMÉTLÉS 4. VÉLETLEN LEJÁTSZÁS - AMS (automatikus állomás előhangolás (5) Ha ezt a gombot nyomja, a legerősebb rádióadók sorrendben a készülék tárolójába kerülnek. - Ekvalizer gomb (6) Nyomja a sorban ezt a gombot, az ekvalizer előbeállítás változtatására. - PLAY / PAUSE (lejátszás/szünet) (7) Nyomja ezt a gombot lejátszáshoz vagy tegyen be egyes MP3 számokba szünetet, ha ezeket USB-ről vagy SD útján lejátssza. - Kijelző mód gomb (8) Ha ezt a gombot nyomja, minden kijelzési mód változik. - MODE GOMB (MODE) Ennek a gombnak a nyomásával a kezelő választhat a RÁDIÓ vagy

6 Magyar Magyar az SD-MME-USB-SD/MP3 lejátszó működés között. - BAND GOMB (SÁV) (10) Mindegyik frekvenciasáv ennek a gombnak egymás utáni nyomásával átkapcsolódik FM1---FM2---FM3. - AUTOMATIKUS VAGY MANUÁLIS HANGOLÁS (FREQ FEL >> VAGY FREQ LE <<) (A) A RÁDIÓ MŰKÖDÉSE Kisebb nyomásra ezek a gombok manuális keresésre szolgálnak. Ha 1 másodpercnél hosszabban nyomjuk, az automatikus keresés aktiválódik (SEEK) (B) AZ USB-SD-MMC/MP3 LEJÁTSZÓ MŰKÖDÉSE Kisebb nyomásnál ezek a gombok a zeneszám átugrására szolgálnak felfelé vagy lefelé. nyomja újból a SHUFFLE (20) gombot. AZ ÓRA BEÁLLÍTÁSA Az óra beállításához nyomja a CLK (óra-beállítás) gombot (22) három másodpercig. Mozgassa a hangerő szabályozót (3), az órák beállításához, nyomja a SEL gombot (2) a percekhez váltáshoz. Állítsa a hangerőt, a percek beadásához, és nyomja a SEL gombot ismét, a befejezéshez. ID3 Tag Az MP3-dokumentumnál ID3 TAG-gal szükséges információ a következő sorrendben: DALSZÖVEG CÍM > ÉNEKES> ALBUM-CÍM > ÉV > MEGJEGYZÉSEK A dal címe és az MP3 dokumentum száma folyamatosan fut a kijelzőn a lejátszás alatt. - MUTE GOMB (NÉMITÁS) (12) A hang kikapcsolásához nyomja a MUTE gombot. Ha a gombot ismételten megnyomja, a készülék a némítás előtti hangerőn folytatja a lejátszást. - LCD / DISPLAY (3) A folyadékkristályos kijelző mutatja a pillanatnyi vételt, és a műveleteket. - USB / PORT (15) - SD-MMC CARD SLOT (16) 1. Nyomja a gombot az előlapi blende megnyitására. 2. Dugja be az SD/MMC-kártyát a kártyanyílásba. 3. Tegye vissza az előlapi blendét. A lejátszás automatikusan megkezdődik - INTRO GOMB (MP3 SCAN) (18) Ennek a gombnak a nyomása után a kijelzőn 'SCN' jelenik meg, és minden zeneszámnak az első 10 másodperce lesz lejátszva. - REPEAT GOMB (ISMÉTLÉS)(19) Ha ezt a gombot nyomja, a RPT kijelzés jelenik meg a kijelzőn, és az aktuális zeneszámot addig játssza le a készülék, amíg a 'RPT' gombot nem nyomja meg újból. Műszaki adatok URH-TUNER Érzékenység: Sztereo leválasztás: Zajtávolság: KIMENŐ VEZETÉK Kimenet: max. 350 mv Impedancia: 10 kohm ÁLTALÁNOS Üzemi feszültség: Hangszóró impedancia: Max. kimeneti teljesítmény: 2 dbμ 35 db 55 db Frekvenciatartom ány: csatorna fokozat: IF-frekvencia: 13,8 V/DC (10,8-15,6V), Negatív földelés 4 vagy 8 ohm 7,5W (RMS) x 4 csatorna 87,5 108 MHz 50 khz 10,7 MHz Az állandó fejlesztés alapján a műszaki adatok és a külső megjelenés változtatásának jogát előzetes bejelentés nélkül fenntartjuk. - RANDOM GOMB SHUFFLE (VÉLETLENSZERŰ) (20) Ennek a gombnak a nyomásánál az 'SHF' jelenik meg a kijelzőn, és minden zeneszám véletlenszerű sorrendben és nem a normál sorrendben lesz lejátszva. Ha ezt a módot le akarja állítani,
