1 OV CR-417 AUTÓRÁDIÓ Használati útmutató 1

2 I. CONTROL PANEL 1. Be/Ki kapcsoló / Mód 2. Előre 3. Visszafelé 4. Panel Leválasztó Kulcs 5. Némítás 6.M E N / AS. PS 7. Óra 8. Hangerő 9. LCD kijelző 10. Távirányító vevő 11. Segéd bemenet 12. SD/MMC kártyanyílás 13. USB csatlakozó II. Alapvető műveletek 1.Be/Ki kapcsoló / Mód Bekapcsolt állapotban rövid megnyomással lehet megváltoztatni a lejátszási üzemmódot, hosszú megnyomással lehet kikapcsolni a készüléket. Kikapcsolt állapotban nyomja le röviden a bekapcsoláshoz. 2. Előre Gomb: Rádió üzemmódban nyomja meg röviden, a készülék automatikusan keresi az állomásokat előre, hosszú megnyomással előrefelé keresi az állomásokat manuálisan. A zenelejátszási módban nyomja le röviden a következő dal lejátszásához, hosszú megnyomással gyors előre tekerés. 3. Hátrafelé Gomb: Rádió üzemmódban nyomja meg röviden, a készülék automatikusan keresi az állomásokat visszafelé, hosszú megnyomással visszafelé keresi az állomásokat manuálisan. Zenelejátszási módban nyomja le röviden, az utolsó dalt játssza le, hosszú megnyomással gyors visszatekerés. 4. Panel leválasztó kulcs Nyomja meg röviden ezt a gombot, a panel leválasztható a készülékről. 5. MUTE (Némítás) Első rövid megnyomás a némítás funkció, a második rövid megnyomás a némítás feloldása. 2

3 6. MEN / AS. PS Rádió üzemmódban: 1) Nyomja meg röviden a gombot (amire az LCD kijelző SEL-t mutat), majd nyomja meg röviden a hangerő gombot, a SEL funkcióba való belépéshez (BAS, TRE.BAL, FAD, LOD és EQ), beállíthatja mindegyik funkciót a hangerő gomb forgatásával. 2) Rádió üzemmódban röviden nyomja meg a gombot kétszer (mire az LCD kijelző BND-t mutat), a hangerő gomb elforgatásával válassza ki a frekvenciasávot (FM1-FM2-FM3), és nyomja meg röviden a hangerő gombot, a megerősítéshez. 3) Nyomja meg hosszan az állomások kereséshez és automatikus mentéséhez. Zenelejátszás módban: 1) Ugyanaz a művelet, mint a rádió üzemmódban. Hosszú megnyomással a dalkeresési funkcióba lép, válassza ki a számot a hangerő gomb forgatásával, és nyomja meg röviden a hangerő gombot a következő számoknál ugyanezt a műveletet alkalmazni, és nyomja meg röviden a MEN gombot a megerősítéshez. 7. CLK (óra) gomb Rövid megnyomás mutatja a jelen időt. Hosszú megnyomással az óra beállítási funkcióba lép. A használja a hangerő gombot a beállításához. Újabb rövid megnyomással beállíthatja a percet is, ekkor is a hangerőszabályzó gombot használja a beállításhoz. Az óra beállítása folyamán, hosszú megnyomással tud váltani a 12/24 órás módok között. 8. VOL / R.CN Hangerő állítható a gomb elforgatásával. Rádió üzemmódban, röviden nyomja meg a gombot, és az aktuális frekvencia villogni fog, majd forgassa a gombot, hogy kiválassza a mentett állomást, hosszan nyomja meg a gombot, és az állomás szám villogni kezd, majd forgassa a gombot, hogy kiválassza a mentett állomásokat és nyomja meg röviden a megerősítéshez. A jelenlegi frekvenciát is elmentheti az állomáshoz, a gomb hosszú megnyomásával. Zenelejátszási módban, ismételt gyors megnyomásokkal válthat a következő funkciók között: INT ON- INT OFF- RPT ON- RPT OFF-RDM ON-RDM OFF Hosszan nyomja meg a gombot a mappaválasztóba lépéshez, a hangerő gomb forgatásával való kiválasztáshoz, és nyomja meg röviden R.CN-t a megerősítéshez. 9. LCD kijelző Kijelzi a rádió csatornát vagy a lejátszás információt. 10. Aux In (Segédbemenet) Külső csatlakozó bemenet 11. SD / MMC kártyahely Helyezze be az SD vagy MMC kártyát, a rendszer lejátssza azt. 12. USB csatlakozó Csatlakoztassa az USB eszközt, a rendszer lejátssza azt. 3

4 III. A rádió működése 1. Röviden nyomja meg a MEN / AS.PS gombot a BAND (SÁV) funkció kiválasztásához, és nyomja meg a Hangerő gombot a belépéshez, majd forgassa a gombot a sávok alábbi sorrendű változtatásához: 2. Nyomja meg hosszan a gombot vagy a gombot, ekkor manuálisan választhatja ki az állomásokat. Nyomja meg röviden a gombot vagy a gombot, automatikusan választhatja ki az állomásokat 3. Rádió üzemmódban nyomja meg röviden, majd forgassa a hangerő gombot, megváltoztathatja az állomásokat; a hangerő gomb hosszú megnyomásával mentheti az állomást, majd forgassa el a gombot a tárolt szám kiválasztásához, nyomja meg a gombot újra, röviden, a megerősítéshez. 4. Rádió üzemmódban nyomja meg röviden a MEN / AS.PS gombot, és belép a Sáv funkcióba, ahol megváltoztathatja a sávot, a gomb hosszú megnyomásával képes végig pásztázni és automatikusan tárolni az állomásokat. IV. MP3 lejátszó működése 1. A rendszer támogatja a lejátszást bármikor, amikor behelyez egy kártyát. Amikor USB-t játszik le, az USB logo villog. Amikor SD / MMC kártyát játszik le, az SD logo villog. 2. Nyomja meg röviden a gombot vagy a gombot, lejátszhatja a következő / utolsó dalt, hosszú megnyomással gyorsan lehet előre / hátra tekerni. V. Az óra működése Rövid megnyomással mutatja a jelen időt. Hosszú megnyomással az óra beállítási funkcióba lép, használja a hangerő gombot a beállításához. A gomb ismételt rövid megnyomása után, beállíthatja a perceket, ekkor is a hangerőszabályzó gombot használhatja beállításhoz. Az óra beállítási módban, nyomja meg hosszan a gombot a 12/24 órás üzemmódok közötti váltáshoz. VI. Műszaki paraméterek Rádió rész: Frekvencia-tartomány MHz-108MHz Középfrekvencia MHZ Jel/zaj viszony (S / N) > db Lejátszó rész: Jel/zaj viszony (S / N) > db Csatorna elválasztás (1 khz) > db Feszültség Harmonikus torzítás <5% Frekvencia átvitel Hz-10kHz (+6 db) 4

5 Erősítő rész: Hangszóró kimenet Hangszóró impedancia Ω-8Ω Áramforrás VDC Autó akkumulátor (a negatív pólust kapcsolja a földhöz, lásd részletesen a készüléken) Figyelmeztetések Amikor biztosítékot cserél, ugyanolyan specifikációjú biztosítékot válasszon, ne cserélje ki mással. VIII. Telepítési diagram 1. Mielőtt telepíti a fő egységet, kérjük, helyezze a fő egységet a kívánt helyzetbe, csatlakoztassa a hangszóró vezetéket és a tápvezetéket, és ellenőrizze a működést. 2. Ha a fő egység működése ideális, rögzítse a fő egységet. A fő egység szerelése 1. Szereljük fel a tartót az autó műszerfalára, hajlítsa rá a tartó bilincsét 2. Csatlakoztassa a hálózati vezetéket és a hangszóró vezetéket, rögzítse az autóban a rögzítő részt 3. Dugja be az antenna csatlakozót, nyomja be a fő egységet a tartóba, húzza meg a rögzítő rész rögzítő anyáját. A fő egység kiszerelése Helyezze be a két szétszerelési kulcsot a bal és jobb oldali résekbe, a kulcsok akadjanak be a főegységbe, húzza ki, hogy kivegye a központi egységet a tartóból, akkor szerelje szét a csatlakozó vezetéket, és húzza ki az antenna csatlakozót. 5

6 IX. Kapcsolási rajz X. Az elülső panel leszerelése XI. Hibák és megoldások Hiba Okok Megoldások Az LCD nem jelez A rendszer leállt Nincs hang 1. A sárga vezeték nincs csatlakoztatva a telephez 2. A vörös vezeték biztosítéka szakadt 3. A panel csatlakozó piszkos A tápegység nem stabil 1. Nincs tápfeszültség 2. A hangszóró vezeték szakadt 3. Az SD/MC kártyán, az U diszken lévő dalok nem megfelelő formátumúak 4. Az SD/MC kártya, az U diszk érintkezői piszkosak 6 1. Csatlakoztassa a sárga vezetéket a telephez 2. Cserélje ki a biztosítékot 3. Alkohollal tisztítsa meg a panel csatlakozót Nyomja meg hosszan a reset gombot 1. Csatlakoztassa a tápkábelt 2. Csatlakoztassa a hangszóró vezetéket 3. Ellenőrizze az SD/MMC kártya-, U diszk tartalmát 4. Alkohollal tisztítsa meg az érintkezőket

7 Hiba Okok Megoldások Gyenge hang (nem tiszta) Mono hang 1. Nagy a tápegység belső ellenállása 2. Az antenna rosszul érintkezik 1. Az egyik hangszóró vezeték szakadt 2. Az erősítő IC károsodott 1. Cserélje ki a tápegységet 2. Tegye szorosabbá az antenna csatlakozást. 1. Csatlakoztassa a hangszórót 2. Cserélje ki az IC-t Megjegyzés: A műszaki adatok változhatnak előzetes értesítés nélkül. Tisztelt Vásárlónk! Köszönjük, hogy termékünket választotta. Bízunk benne, hogy a megvásárolt készülék folyamatosan az Ön megelégedésére fog működni. Mindazonáltal a következőkre hívjuk fel szíves figyelmét: Kérjük, hogy a készülék használatba vétele előtt feltétlenül olvassa el a kezelési útmutatót! A fogyasztót a 151/2003. (IX.22.) kormányrendeletben meghatározott jogok illetik meg. A jótállási határidő a fogyasztási cikk, fogyasztó részére történő átadása, vagy ha az üzembe helyezést a forgalmazó vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik (pl. gáztűzhely esetében). Az üzembe helyezés napját a megbízott a jótállási jegyen igazolja. A fogyasztó szavatossági jogait a 49/2003. (VII.30.) GKM rendelet szerint érvényesítheti, feltéve, hogy fogyasztónak minősül. (Fogyasztó: a gazdasági, vagy szakmai tevékenység körén kívül eső célból szerződést kötő személy - Ptk d) pont). Amennyiben a fogyasztó bemutatja az ellenérték megfizetését igazoló bizonylatot, úgy a fogyasztói szerződés megkötését bizonyítottnak kell tekinteni a 49/2003. (VII. 30.) GKM rendelet 2. alapján. Mindezek érdekében kérjük tisztelt Vásárlónkat, hogy őrizzék meg a fizetési bizonylatot is. A jótállás azt jelenti, hogy a jogszabály alapján jótállásra kötelezett gyártó garantálja, hogy a Magyar Köztársaság területén fogyasztói szerződés keretében értékesített új, tartós fogyasztási cikk egy bizonyos időtartamon belül kifogástalanul fog működni, és a felelősség alól csak akkor mentesül, ha bizonyítani tudja, hogy a termék meghibásodásának oka rendeltetésellenes használat, vagy külső behatás következménye, azaz a hiba oka a teljesítés után keletkezett. A jótállási idő a jogszabályi rendelet mellékletében felsorolt termékekre 12 hónap. A gyártó, ettől kedvezőbb, önként vállalt jótállási feltételeket is vállalhat, melyet a forgalmazó, ill. kereskedő maradéktalanul köteles átruházni a vásárlóra. A fogyasztói szerződéssel értékesített - de kötelező jótállás alá nem tartozó - illetve a kötelező jótállással értékesített, de a jótállás idejének lejárta utáni termékre a fogyasztót szavatossági jogok illetik meg. Szavatosság esetén az eladó azért vállal felelősséget, hogy eladáskor hibátlan terméket adott át a Vevőnek, tehát nincs olyan rejtett hibája, ami csak később fog kiderülni. Hat hónapon belül felismert hiba esetén a kereskedő köteles bizonyítani, hogy a hiba (a hiba oka) a vásárláskor nem volt benne a termékben. Utána a bizonyítás a fogyasztó feladata. Fogyasztói kifogás esetén a kereskedő (eladó, kereskedelmi egység) a 49/2003. (VII.30.) GKM rendeletben meghatározott jegyzőkönyvet köteles felvenni. A jegyzőkönyv nem előírt formátumú, de tartalmazza a kötelezően meghatározott (kitöltendő) adatkört. Ennek kitöltése után a jegyzőkönyv másolatát a fogyasztó részére át kell adni. A fogyasztó jótállási igényét szabályosan kitöltött jótállási jeggyel, szavatossági igényét az ellenérték megfizetését igazoló bizonylattal érvényesítheti! Elveszett jótállási jegyet csak az eladás napjának hitelt érdemlő igazolásával (pl. dátummal és bélyegzővel ellátott és a készülék adatait tartalmazó eredeti számla vagy blokk) alapján pótolunk. A fogyasztási cikk meghibásodása esetén: A fogyasztó - választása szerint - kijavítást, vagy kicserélést követelhet, kivéve, ha a választott szavatossági igény teljesítése lehetetlen, vagy ha az a kötelezettnek a másik szavatossági igény teljesítésével összehasonlítva aránytalan többletköltséget eredményezne, figyelembe véve a 7

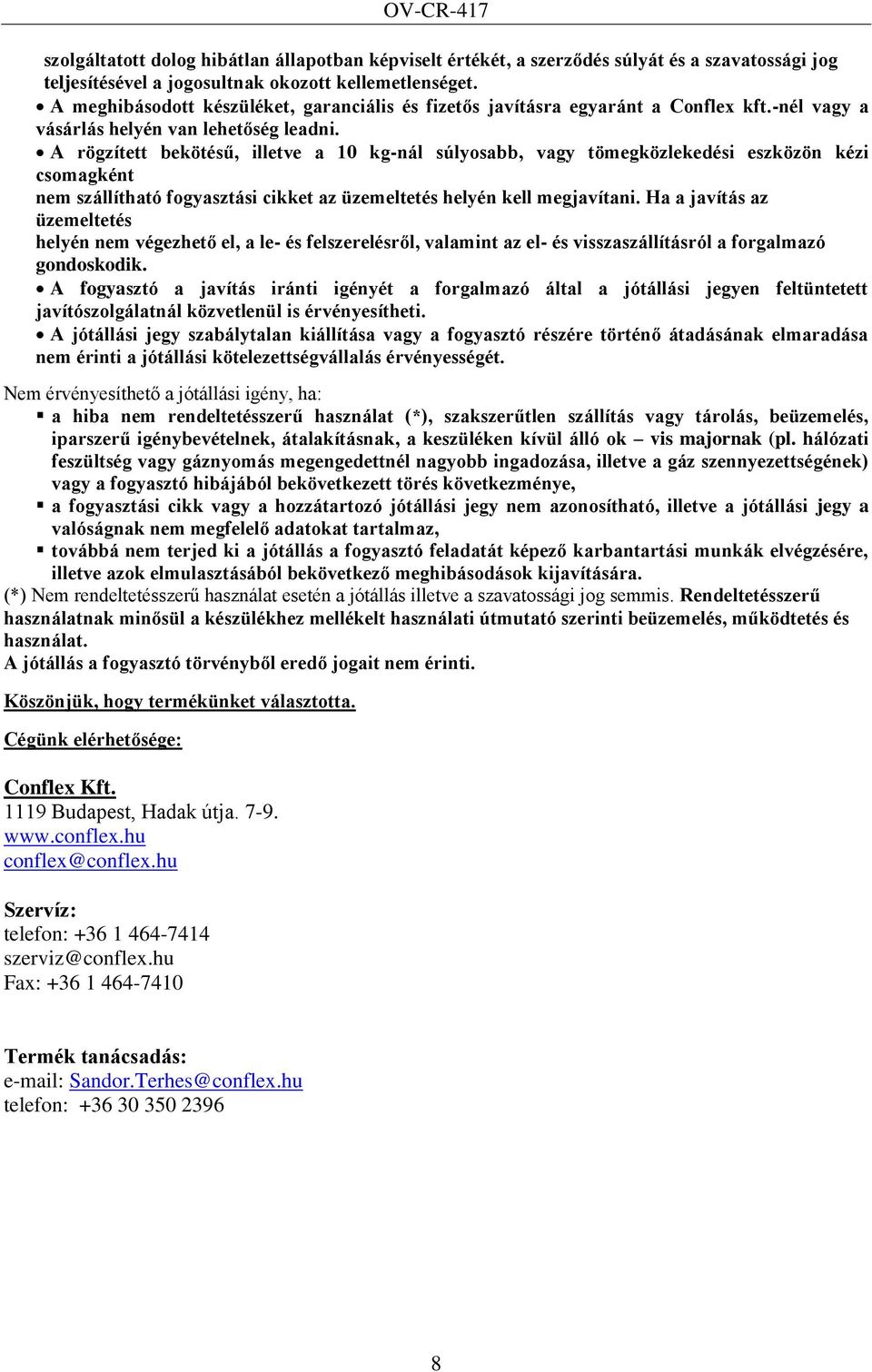

8 szolgáltatott dolog hibátlan állapotban képviselt értékét, a szerződés súlyát és a szavatossági jog teljesítésével a jogosultnak okozott kellemetlenséget. A meghibásodott készüléket, garanciális és fizetős javításra egyaránt a Conflex kft.-nél vagy a vásárlás helyén van lehetőség leadni. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállítható fogyasztási cikket az üzemeltetés helyén kell megjavítani. Ha a javítás az üzemeltetés helyén nem végezhető el, a le- és felszerelésről, valamint az el- és visszaszállításról a forgalmazó gondoskodik. A fogyasztó a javítás iránti igényét a forgalmazó által a jótállási jegyen feltüntetett javítószolgálatnál közvetlenül is érvényesítheti. A jótállási jegy szabálytalan kiállítása vagy a fogyasztó részére történő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. Nem érvényesíthető a jótállási igény, ha: a hiba nem rendeltetésszerű használat (*), szakszerűtlen szállítás vagy tárolás, beüzemelés, iparszerű igénybevételnek, átalakításnak, a keszüléken kívül álló ok vis majornak (pl. hálózati feszültség vagy gáznyomás megengedettnél nagyobb ingadozása, illetve a gáz szennyezettségének) vagy a fogyasztó hibájából bekövetkezett törés következménye, a fogyasztási cikk vagy a hozzátartozó jótállási jegy nem azonosítható, illetve a jótállási jegy a valóságnak nem megfelelő adatokat tartalmaz, továbbá nem terjed ki a jótállás a fogyasztó feladatát képező karbantartási munkák elvégzésére, illetve azok elmulasztásából bekövetkező meghibásodások kijavítására. (*) Nem rendeltetésszerű használat esetén a jótállás illetve a szavatossági jog semmis. Rendeltetésszerű használatnak minősül a készülékhez mellékelt használati útmutató szerinti beüzemelés, működtetés és használat. A jótállás a fogyasztó törvényből eredő jogait nem érinti. Köszönjük, hogy termékünket választotta. Cégünk elérhetősége: Conflex Kft Budapest, Hadak útja conflex@conflex.hu Szervíz: telefon: szerviz@conflex.hu Fax: Termék tanácsadás: Sandor.Terhes@conflex.hu telefon:
