1 NÉMETORSZÁGBAN GYÁRTVA Használati útmutató AUTÓ/MOTOR AKKUMULÁTORTÖLTŐ myhansecontrol.com myhansecontrol.com Felhasználóbarát útmutató ID: #05002

2 QR kódokkal gyorsan és egyszerűen célba érni Függetlenül attól, hogy termékinformációkra, cserealkatrészekre vagy tartozékokra van szüksége, vagy a gyártói garanciát vagy a szervizhelyszínek listáját szeretné megtekinteni vagy csak egy videó útmutatót nézne meg QR kódunkkal mindezt könnyen megteheti. Mi az a QR kód? A QR (Quick Response Gyors) kódok olyan grafikus kódok, amelyek egy okostelefon kamerával beolvashatók és amelyek pl. egy internet oldalra irányítják vagy elérhetőség adatokat tartalmaznak. Előnyei: Nem kell begépelni az internet oldal URL webcímét vagy az elérhetőség adatokat! Hogyan működik? A QR kódok használatához olyan okostelefon szükséges, amely rendelkezik QR kód olvasóval és internetkapcsolattal is. A QR kód olvasót rendszerint ingyen letöltheti okostelefonja alkalmazásboltjából. Próbálja ki most Olvassa be okostelefonjával a következő QR kódot és tudjon meg többet a megvásárolt ALDI termékről. A ALDI-szerviz oldala Minden itt megadott információ elérhető a ALDI-szerviz oldaláról is; amelyet a következő weboldalról érhet el: A QR kód olvasó használata során az internetkapcsolatért a szolgáltatójával fennálló szerződés szerint fizetnie kell.

3 Tartalom Áttekintés...4 Használata...5 A csomag tartalma/a készülék részei...6 Általános tudnivalók... 7 Olvassa el és őrizze meg a kezelési útmutatót...7 Jelmagyarázat...7 Biztonság...8 Rendeltetésszerű használat... 8 Biztonsági utasítások... 9 Első használatba vétel A töltőkészülék és a csomag tartalmának ellenőrzése Használat A töltőkészülék működése Kijelzések Töltő program Külön funkciók A töltőkészülék csatlakoztatása Töltés indítása Töltés menete Töltőkészülék leválasztása Tisztítás és karbantartás...21 Tárolás Hibakeresés Műszaki adatok Megfelelőségi nyilatkozat...24 Leselejtezés...24 A csomagolás leselejtezése...24 A töltőkészülék leselejtezése...24 Dok./Rev.-Nr _

4 4 A B

5 5 C D E F [KA G H

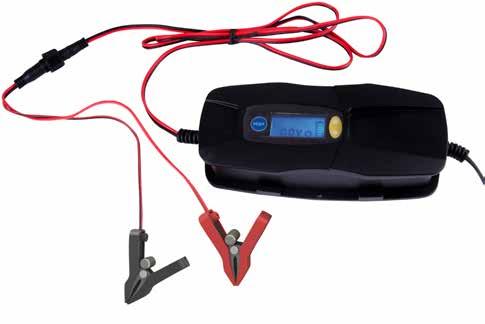

6 6 A csomag tartalma/a készülék részei 1 Kijelző (kezelőfelület) 2 Hálózati csatlakozókábel 3 Akkumulátorra csatlakozó kábel 4 Fekete csipesz, negatív pólus ( ) 5 Piros csipesz, pozitív pólus (+) 6 Mód gomb 7 Motorkerékpár töltőprogram 8 Autó töltőprogram 9 Hideg töltőprogram 10 6 V-os töltőprogram 11 Akkumulátor töltöttség 12 Hálózati kijelző 13 Hibajelző 14 Készenlét üzemmód 15 Feszültségjelző

7 Általános tudnivalók Általános tudnivalók Olvassa el és őrizze meg a kezelési útmutatót A használati útmutató az autó/motor akkumulátortöltőhöz tartozik (a továbbiakban mint töltőkészülék ). Fontos tudnivalókat tartalmaz az üzembe helyezéssel és a kezeléssel kapcsolatban. A töltőkészülék használata előtt olvassa el alaposan a használati útmutatót, különösen a biztonsági utasításokat. A használati útmutató figyelmen kívül hagyása súlyos sérülésekhez vagy a töltőkészülék károsodásához vezethet. A használati útmutató az Európai Unióban érvényes szabványok és szabályok betartásával készült. Kövesse az adott országban érvényes irányelveket és törvényeket is. A későbbi használathoz őrizze meg a használati útmutatót. Ha a töltőkészüléket továbbadja, feltétlenül adja vele együtt a használati útmutatót is. Jelmagyarázat A használati útmutatóban, a töltőkészüléken és a csomagoláson a következő jelöléseket használtuk. Ez a jelölés/jelzőszó közepes kockázatú veszélyt FIGYELEM! jelöl, amelyet ha nem kerülnek el, súlyos, akár halálos sérüléshez vezethet. VIGYÁZAT! Ez a jelölés/jelzőszó alacsony kockázatú veszélyt jelöl, amelyet ha nem kerülnek el, kisebb vagy közepesen súlyos sérülésekhez vezethet. ÉRTESÍTÉS! Ez a jelzőszó lehetséges anyagi károkra figyelmeztet. A jel hasznos kiegészítő információkat nyújt a használatba vétellel vagy kezeléssel kapcsolatban. LCD DISPLAY A töltőkészülék energiatakarékos, alacsony sugárzású folyadékkristályos kijelzővel rendelkezik (angolul: liquid crystal display LCD). insulated clamps A csipeszeken (+/ ) műanyag védőköpeny található. 7

8 Biztonság 1.8 m Kábelhossz: 1,80 m (kábelhossz kábel törésvédővel és csatlakozódugóval: long cable 1,90 m). A töltőkészülék a II. érintésvédelmi osztályba tartozik. + IP65 A töltőáram egyenáram. Plusz, pozitív pólus Mínusz, negatív pólus Az IP kód az érintésvédelmi, idegen test behatolása, illetve víz és nedvesség elleni védettségi szintről ad tájékoztatást. A töltőkészülék védett por és vízsugár ellen. Az itt látható jellel ellátott termékeket csak beltéri helyiségekben szabad üzemeltetni. Megfelelőségi nyilatkozat (lásd Megfelelőségi nyilatkozat cimű fejezet): Az itt látható jellel ellátott termékek teljesítik az Európai Gazdasági Térség összes vonatkozó közösségi előírását. Biztonság 8 A (GS) biztonsági tanúsítás jelölés azt jelzi, hogy a termék megfelel a német termékbiztonsági (ProdSG) jogszabályok követelményeinek. A GS jel azt is jelenti, hogy rendeltetésszerű és megelőzhető hibás használat mellett a termék nem veszélyezteti személyek biztonságát és egészségét. Ezt a biztonsági jelölést nem kötelező elhelyezni. Rendeltetésszerű használat A töltőkészülék kizárólag 6 V vagy 12 V névleges feszültségű, elektrolit oldatos vagy elektrolit géles ólomakkumulátorok töltésére alkalmas. A töltendő akkumulátornak a megfelelő akkumulátorra adott specifikációval meg kell egyeznie (lásd Műszaki adatok cimű fejezet). Másfajta akkumulátort ezzel a töltőkészülékkel nem szabad tölteni, mivel a nagy töltőáramok miatt súlyos, akár halálos sérülés következhet be. A töltőkészüléket kizárólag magánhasználatra terveztük, ipari vagy kereskedelmi célú felhasználásra nem alkalmas. Indítási segédeszköznek nem használható. Először töltse fel teljesen a jármű akkumulátort, majd távolítsa el a töltőkészüléket, mielőtt indít.

9 Biztonság A töltőkészüléket kizárólag a használati útmutatónak megfelelően használja. Bármely más használat rendeltetésellenes használatnak minősül, anyagi kárt és/vagy személyi sérülést okozhat. A töltőkészülék nem gyermekeknek való játékszer. A gyártó és a forgalmazó a rendeltetésellenes vagy hibás használatból eredő károkért nem vállal felelősséget. Biztonsági utasítások FIGYELEM! Áramütés veszélye! A hibás elektromos csatlakoztatás, illetve a túl magas hálózati feszültség áramütéshez vezethet. Csak a töltőkészülék adattábláján szereplő értékeknek megfelelő hálózati feszültségű dugaljhoz csatlakoztassa a terméket. Csak jól hozzáférhető konnektorhoz csatlakoztassa a töltőkészüléket, hogy gond esetén gyorsan le tudja választani azt az elektromos hálózatról. Ne használja a töltőkábelt, ha sérüléseket lát rajta vagy a hálózati kábel, illetve a hálózati csatlakozó meghibásodott. Ha a töltőkészülék hálózati kábele sérült, a veszélyek megelőzése érdekében ki kell cseréltetni a gyártóval, az ügyfélszolgálattal vagy megfelelő képesítésű szakemberrel. Ne nyissa ki a készülék házát, hanem szakemberrel végeztesse el a javítást. Forduljon szakműhelyhez. Nem érvényesíthető garancia és jótállási igény önhatalmúan végzett javításból, szakszerűtlen csatlakoztatásból és hibás kezelésből eredő meghibásodás esetén. Javításánál csak olyan alkatrészeket szabad használni, amelyek megfelelnek az eredeti készülékadatoknak. A töltőkészülékben olyan elektromos és mechanikus részegységek találhatóak, amelyek nélkülözhetetlenek a veszélyforrások elleni védelemhez. A töltőkészüléket nem szabad külső időkapcsolóval vagy külön távirányító rendszerrel üzemeltetni. 9

10 Biztonság Ne merítse vízbe, folyadékba magát a töltőkészüléket, sem a hálózati kábelt vagy a csatlakozót. Soha ne fogja meg nedves kézzel a hálózati csatlakozót. A hálózati csatlakozót soha ne a hálózati kábelnél, hanem mindig a dugót fogva húzza ki az aljzatból. A készüléket soha ne szállítsa a hálózati kábelnél fogva. A töltőkészüléket, a hálózati csatlakozót és a hálózati kábelt tartsa távol a nyílt lángtól és a forró felületektől. Úgy vezesse a hálózati kábelt, hogy senki ne essen el benne. A hálózati kábelt ne törje meg és ne rakja éles felületre. A töltőkészüléket kizárólag 5 és +40 C közötti környezeti hőmérséklettartományban használja. Ne használja azt nedves helyiségekben vagy esőben. Soha ne tegye olyan helyre a töltőkészüléket, ahonnan az kádba vagy mosdókagylóba eshet. Soha ne nyúljon az elektromos készülék után, ha az vízbe esett. Ilyen esetben azonnal húzza ki a hálózati csatlakozót. Akadályozza meg, hogy a gyermekek bármit a töltőkészülékbe dugjanak. Ha nem használja, tisztítja vagy ha üzemzavar lép fel, kapcsolja ki a töltőkészüléket és húzza ki a hálózati csatlakozót a dugaszolóaljzatból. FIGYELEM! Veszélyes a gyermekekre és a korlátozott fizikai, érzékszervi vagy mentális képességű személyekre (például az idősebb emberekre, és azokra, akik nincsenek fizikai vagy szellemi képességeik teljes birtokában) vagy azon személyekre, akik nem rendelkeznek megfelelő tapasztalattal és tudással (például a nagyobb gyerekekre). 10

11 Biztonság A töltőkészüléket nyolc év feletti gyermekek, valamint korlátozott fizikai, érzékszervi vagy mentális képességű személyek, továbbá olyanok, akik nem rendelkeznek megfelelő tapasztalattal és tudással, csak felügyelet mellett használhatják, vagy abban az esetben, ha eligazítást kaptak a töltőkészülék biztonságos használatára vonatkozóan, és a használatból eredő esetleges veszélyeket megértették. Gyermekek nem játszhatnak a töltőkészülékkel. Tisztítást és felhasználói karbantartást gyermek felügyelet nélkül nem végezhet. Nyolc évesnél fiatalabb gyermeket ne engedjen a töltőkészülék és a csatlakozóvezeték közelébe. Üzem közben ne hagyja felügyelet nélkül a töltőkészüléket. Ne engedje, hogy a gyerekek a csomagoló fóliával játsszanak. Játék közben belegabalyodhatnak és megfulladhatnak. FIGYELEM! Robbanásveszély! Akkumulátorok feltöltésekor és fenntartó töltés során hidrogéngáz kiáramlás tapasztalható. Ha ez a gáz nyílt lánggal, szikrával kerül kapcsolatba, nagy robbanó erejű durranógáz reakció lép fel. A töltőkészülék szakszerűtlen használata szikraképződéshez vezethet és robbanást válthat ki. A lángot, szikrát kerülje el. A töltőkészülék közvetlen közelében ne gyújtson tüzet, ne dohányozzon. A töltést időjárástól védett helyen, jó szellőzés mellett végezze, ill. az akkumulátort jól szellőző felületre állítsa. Gondoskodjon róla, hogy a töltőkészülék használatakor robbanásveszélyes vagy tűzveszélyes anyagok, pl. benzin vagy oldószer ne gyulladjon meg. 11

12 Biztonság Először az akkumulátorra csatlakozó kábel piros csipeszét csatlakoztassa az akkumulátor plusz (+ jellel jelölt) pólusához. Majd az akkumulátorra csatlakozó kábel fekete csipeszét csatlakoztassa az akkumulátor mínusz ( jellel jelölt) pólusához, ill. adott esetben a karosszériához megfelelő távolságot tartva az akkumulátor- és az üzemanyagvezetékek között. A készüléket csak ezután csatlakoztassa az áramellátáshoz. A töltés után először a készüléket válassza le az elektromos hálózatról, majd a csipeszeket az akkumulátorról, ill. karosszériáról. A töltőkészülék rákötésénél, leválasztásánál vegye figyelembe a használati útmutató utasításait a szikraképződés elkerülése érdekében. 12 FIGYELEM! Sérülésveszély! Akkkumulátorok rendeltetésellenes használata sérülésekhez, balesethez vezethet. Ne használjon megfagyott újratölthető elemet. Újratölthető cellákat, akkumulátort tilos szétszedni, felnyitni vagy felaprózni. Cellákat, akkumulátort tilos kitenni nagy melegnek, tűznek. Soha ne zárja rövidre a cellákat, akkumulátort. Feltétlenül ügyeljen az akkumulátoron és a töltőkészüléken a plusz (+) és mínusz ( ) jelekre. Győződjön meg róla, hogy a töltőkészülék jól lett-e csatlakoztatva. VIGYÁZAT! Égésveszély! Az akkumulátorban erősen maró hatású sav van. Sérült, kifolyt elemek megérintése bőr vagy szem marási sérülését okozhatja. Használjon saválló védőkesztyűt, ruhát és szemvédelmet.

13 Első használatba vétel Ne döntse meg az akkumulátorokat, mert a szellőző nyílásokon át kifolyhat az akkumulátor folyadék. Ha az akkumulátor folyadék bőrre kerül, a bőrt több percen át bő vízzel öblítse le. A benedvesedett ruhát vegye le és mossa ki. Közvetlen érintkezéskor azonnal kérje ki orvos tanácsát. A kifolyt akkumulátor folyadékot száraz nedvszívó ruhával törölje le, viseljen például saválló védőkesztyűt, nehogy a bőrhöz ne érjen. ÉRTESÍTÉS! Meghibásodás veszélye! A töltőkészülékben és az akkumulátorban a szakszerűtlen használat kárt tehet. A töltőkészüléket csakis megfelelő akkumulátorra csatlakoztassa. A töltőkészüléket ne használja nem újratölthető elemek újratöltésére vagy szinten tartó töltésére. Ne érintse a hálózati kábelt a forró részekhez. A töltőkészüléket soha ne tegye ki magas hőmérsékletnek (fűtőtest, stb.) vagy az időjárás viszontagságainak (eső stb.). Első használatba vétel A töltőkészülék és a csomag tartalmának ellenőrzése ÉRTESÍTÉS! Meghibásodás veszélye! Ha a csomagolást figyelmetlenül, éles késsel vagy más hegyes tárggyal nyitja ki, akkor a töltőkészülék megsérülhet. A csomagolás kinyitásakor elővigyázatosan járjon el. 1. Vegye ki a töltőkészüléket a csomagolásból. 2. Ellenőrizze, hogy a csomag hiánytalan-e (lásd A ábra). 13

14 Használat 3. Ellenőrizze, hogy nem láthatók-e sérülések a töltőkészüléken vagy bármely részén. Amennyiben igen, ne használja a töltőkészüléket. Ez esetben keresse fel a vásárlás helyszínét vagy amennyiben az megfelelőbb, forduljon a gyártóhoz a jótállási adatlapon megadott szervizcímen. Használat A töltőkészülék működése A töltőkészülék automatikusan felismeri a csatlakoztatott akkumulátort, hogy 6 V-os vagy 12 V-os típusú-e. Ha a csipeszeket 4 és/vagy 5 rosszul csatlakoztatja (póluscsere), akkor a hibajelző 13 pirosan kezd világítani (lásd B ábra). A hibajelző pirosan jelzi, ha a töltőkészülék üzem közben a töltőkészülék felmelegedne vagy rövidzár keletkezne. A töltőkészülék átvált készenléti üzemmódba 14 (lásd C ábra). A töltés azután indul, miután a mód gombbal 6 megtörtént a töltőprogram kiválasztása. Ha 6 V-os akkumulátor csatlakozik, akkor a mód gombbal csak a 6 V-os töltőprogram 10 aktiválható. Ennek a töltőprogramnak nincsenek további beállítási lehetőségei. Ha a töltőkészülék 12 V-os akkumulátort észlel, akkor a mód gombbal a motorkerékpár 7, az autó 8 és a hideg 9 töltőprogramok közül lehet választani. A töltés során kijelzésre kerül a választott töltőprogram, a pillanatnyi akkumulátorfeszültség 15 és az akkumulátor töltöttsége. Amíg folyik a töltés, az akkumulátor jel körvonala villog a kijelzőn 1 (lásd E ábra). Kijelzések Kijelző A motorkerékpár töltőprogram 7 kerül kijelzésre. A kijelzőn az Autó töltőprogram 8 látható. A kijelzőn a Hideg töltőprogram 9 látható. A kijelzőn a 6 V-os töltőprogram 10 látható. Az akkumulátor töltöttségjelző 11 oszlopok félig töltve, a körvonal villog. Állapot Motorkerékpár töltőprogram 12 V-os akkumulátorral és 1,2 Ah Ah értékkel van kiválasztva. Autó töltőprogram 12 V-os akkumulátorral és 1,2 Ah Ah értékkel van kiválasztva. Hideg töltőprogram 12 V-os akkumulátorral és 1,2 Ah Ah értékkel van kiválasztva. 6 V-os töltőprogram 6 V-os akkumulátorral és 1,2 Ah Ah értékkel van kiválasztva. Az akkumulátor tölt. 14

15 Használat Az akkumulátor töltöttségjelző 11 oszlopok teljesen kitöltve, a körvonal állandóan világít. A hálózati kijelző 12 zölden villog, a kijelző 1 villog. A hálózati kijelző 12 folyamatosan zölden világít. A hibajelző 13 pirosan világít. A kijelzőn a készenlét üzemmód 14 látható. A feszültségjelző 15 értéket jelez. A feszültségjelző 15 ѡrr látható. A feszültségjelző 15 villog. Az akkumulátor teljesen feltöltött állapotban van. A töltőkészülék a villamos hálózatra csatlakozik. A csipeszek 4 és 5 nem vagy nem jól csatlakoznak. A töltőkészülék a villamos hálózatra csatlakozik. A csipeszek 4 és 5 csatlakoztatva vannak. A csipeszek 4 és 5 rosszul vannak csatlakoztatva (póluscsere). Rövidzárlat. A töltőkészülék átvált készenléti üzemmódba 14. A töltőkészülék túlmelegedett. Átvált készenléti üzemmódba. A töltőkészülék készenléti üzemmódban van. A feszültségjelző a csatlakoztatott akkumulátor pillanatnyi feszültségét jelzi ki. Nem megfelelő vagy hibás akkumulátor. Az akkumulátor impulzus töltéssel újra aktiválódik. Töltő program A töltőkészülék négy töltőprogrammal rendelkezik. Motorkerékpár töltőprogram 7 : Különösen 12 V-os akkumulátorokhoz 1,2 Ah Ah közötti méretezett kapacitáshoz alkalmas. Az akkumulátor töltése csekély 0,8 A töltési árammal történik. Autó töltőprogram 8 : Különösen normál 12 V-os gépjármű akkumulátorhoz 1,2 Ah Ah közötti méretezett kapacitásra alkalmas. Az akkumulátor töltése megnövelt 3,8 A töltési árammal történik. Hideg töltőprogram 9 : Ez a töltőprogram normál 12 V-os gépjármű akkumulátorhoz 1,2 Ah Ah közötti méretezett kapacitásra alkalmas 0 C alatti hőmérsékleten. Az akkumulátor töltése megnövelt, 3,8 A töltési árammal történik. 6 V-os töltőprogram 10 : Speciális program 6 V-os akkumulátorok töltésére 1,2 Ah Ah közötti méretezett kapacitáshoz. A korrigált töltőáram 0,8 A. 15

16 Használat Külön funkciók A töltőkészülék az akkumulátor töltöttségétől függően korrigálja a töltőáramot. Csak a fő töltési szakaszban történik a töltés a megadott legnagyobb töltőárammal. Röviddel a teljes töltési kapacitás elérése előtt a töltőkészülék csekély töltő árammal működik. Így történik az akkumulátor feltöltése kíméletesen ideális módon a teljes kapacitásra. Mélykisült 12 V-os akkumulátorok reaktiválása A mélykisült 12 V-os akkumulátorokat impulzus töltéssel egészen 10,5 V-ra tölti fel. A 10,5 V-os akkumulátorfeszültség elérésekor, a töltés teljes kapacitásra a mindenkori kiválasztott töltőprogrammal folytatódik. A reaktiválás közben a töltőkészülék váltakozva 0,07 A és 0,8 A csökkentett töltőárammal működik. Hiba elleni védőfunkció Ha a töltőkészülék töltés közben rövidzárat, szakadást vagy rossz polaritást észlel, akkor automatikusan véget vet a töltőprogramnak és készenléti üzemmódba 14 kapcsol át (lásd C ábra). Túlmelegedés elleni védelem Ha a töltőkészülék belsejében levő hűtőtest hőmérséklete 100 C-ra emelkedik, akkor a töltőkészülék addig csökkenti a töltőáramot, hogy a hűtőtest normál üzemi hőmérsékletre hűljön le. Fenntartó töltés Amikor az akkumulátor teljesen feltöltődött, a töltőkészülék automatikusan fenntartó töltésre kapcsol át. Ennek során a mért feszültségtől függően megszakítja a töltést vagy az akkumulátort csekély, 0,07 A ás 0,8 A töltőárammal teljesen feltöltött állapotban tartja. Az akkumulátor maradhat a töltőkészülékre csatlakoztatva, nem lép fel károkozás és teljesítménycsökkenés. A fenntartó töltés használható az akkumulátor gondozására. 16

17 A töltőkészülék csatlakoztatása Használat FIGYELEM! Robbanásveszély! A rossz csatlakoztatás elektromos rövidzárat okozhat. Az esetleges szikraképződés robbanást okozhat. Először mindig az akkumulátort kösse a töltőkészülékre. Csak utána csatlakoztassa a töltőkészülék hálózati csatlakozóját a dugaszolóaljzatba. Csak így kerülhető el a szikraképződés. Ha a piros hibajelző világít, a töltőkészüléket semmiképp se csatlakoztassa a villamos hálózatra. Ellenőrizze, hogy a piros (+) és fekete ( ) csipeszek megfelelően illeszkedjenek az akkumulátor (+/ ) pólusaihoz. Ehhez feltétlenül kövesse az itt ismertetett eljárásmódot. ÉRTESÍTÉS! Meghibásodás veszélye! A töltőkészülék letakarása töltés közben túlmelegedést és így a töltőkészülék károsodását okozhatja. Használat közben ne takarja le a töltőkészüléket. Ha a csipesz 4 és 5 csatlakoztatásakor felcseréli a plusz és a mínusz pólust (póluscsere) az akkumulátorra csatlakozó kábelnél 3, akkor a piros hibajelző 13 rögtön világítani kezd. A töltőkészülék átvált készenléti üzemmódba 14. Akkumulátor töltése a járműből kivéve 1. A piros csipeszt 5 kösse az akkumulátor plusz pólusára (+). 2. A fekete csipeszt 4 kösse az akkumulátor mínusz pólusára ( ). 3. Csatlakoztassa a töltőkészüléket a hálózati csatlakozókábellel 2 a villamos hálózatra. 17

18 Használat Akkumulátor töltése a járműben FIGYELEM! Sérülésveszély! A töltőkészülékkel és akkumulátorral való munka közben a jármű hibás állapota súlyos sérüléseket vonhat maga után. A járműbe beépített akkumulátor esetén győződjön meg róla, hogy a jármű üzemen kívül, védett nyugalmi állapotban legyen. Kapcsolja ki még a gyújtást. A járművet parkolja le személygépkocsinál például behúzott kézifékkel, elektromos motornál például meghúzott kötéllel. FIGYELEM! Robbanásveszély! Rendszerint a járművekben az akkumulátor mínusz pólusa ( ) van a karosszériával összekötve. Vannak azonban kivételek is. A csipeszek csatlakoztatásakor a pólusok felcserélése rövidzárat okozhat, szikraképződés és robbanás lehet a következmény. Ellenőrizze, hogy a járműben melyik akkumulátor pólus (+ vagy ) van közvetlenül a karosszériával összekötve. Ettől függ a csipeszek felhelyezésének biztonságos sorrendje. 1. Határozza meg, hogy melyik akkumulátor pólus (+ vagy ) nincs közvetlenül a karosszériával összekötve. Ha ez az akkumulátor plusz pólusa (+), akkor a piros csipeszt (+) 5 kösse az akkumulátor plusz pólusára (+); akkumulátor mínusz pólusa ( ), akkor a fekete csipeszt ( ) 4 kösse az akkumulátor mínusz pólusára ( ). 2. Az összeköttetést a jármű karosszériával úgy alakítsa ki, hogy a szabad csipeszt lehetőleg az akkumulátorról és benzinvezetéktől jó távol csíptesse egy csavarra vagy csupasz fém részre. 3. Csatlakoztassa a töltőkészüléket a hálózati csatlakozókábellel 2 a villamos hálózatra. 18

19 Amikor a töltőkészülék a villamos hálózatra lett csatlakoztatva, a kijelzőn 1 megjelenik a készenléti üzemmód 14 kijelzés, a töltöttség 11 kijelzés üres akkumulátor jele és az akkumulátor pillanatnyi mért feszültsége 15 (lásd D ábra). A zöld hálózati kijelző 12 világít. Sikeresen csatlakoztatta a töltőkészüléket. Töltés indítása Automatikus akkumulátor felismerés A töltőkészülék automatikusan felismeri a csatlakoztatott akkumulátor típusát. Használat Ha az akkumulátor feszültsége kisebb mint 3,8 V vagy nagyobb mint 15 V, akkor az akkumulátor nem megfelelő vagy meghibásodott. A kijelző 1 3 másodpercig kijelzi az akkumulátor mért feszültségét 15. Végül pedig megjelenik az Err hibaüzenet. A töltőkészülék készenléti üzemmódban 14 van (lásd G ábra). Válassza le a töltőkészüléket (lásd Töltőkészülék leválasztása cimű fejezet). Ha a töltőkészülék 3,8 V és 7,3 V közötti akkumulátorfeszültséget mér, akkor az akkumulátort 6 V-os akkumulátornak tekinti. A mód gomb 6 megnyomásával indítsa el a 6 V-os töltőprogramot 10. Ha a mért akkumulátorfeszültség 10,5 V és 15 V között van, akkor a töltőkészülék az akkumulátort 12 V-os akkumulátornak tekinti. A mód gomb megnyomása után válassza ki a motorkerékpár 7, az autó 8 vagy a hideg 9 töltőprogramot. Mélykisült 12 V-os akkumulátorok reaktiválása impulzus töltéssel Ha a töltőkészülék 7,3 V és 10,5 V közötti akkumulátorfeszültséget mér, akkor lehet szó 6 V-os akkumulátorról vagy mélykisült 12 V-os akkumulátorról. A mód gomb 6 megnyomásával indítsa el a töltőprogramot. A töltőkészülék egy további ellenőrző méréssel kezd. Az ellenőrzőmérés során a kijelzőn 1 két kijelzés váltakozik (lásd H ábra). A mérés hossza 1,5 perc. Ha a mért akkumulátorfeszültség 1,5 perc után 7,5 V és 10,5 V között van, akkor a töltőkészülék az akkumulátort 12 V-os akkumulátornak észleli és elindítja a motorkerékpár töltőprogramot 7 impulzus töltéssel, hogy reaktiválja az akkumulátort. A feszültségjelző 15 villog. Amikor az akkumulátor eléri a 10,5 V-os feszültséget, a töltőkészülék normál folyamatos töltésre vált át. A töltőáram ekkor a választott 12 V-os töltőprograménak felel meg. A feszültség folyamatosan látható. 19

20 Használat Az impulzus töltéses reaktiválás mindegyik 12 V-os töltőprogramnál azonos. Ezért a csatlakoztatott akkumulátor vagy a környezeti hőmérsékletnek megfelelően 10,5 V alatti akkumulátorfeszültségnél is át lehet váltani az autó 8 vagy a hideg 9 töltőprogramra. Nyomja meg ehhez a mód gombot. Ha 1,5 perc után az akkumulátorfeszültség marad 7,4 V vagy 7,5 V, akkor az akkumulátor hibás. A töltőkészülék biztonsági okokból készenléti üzemmódba 14 vált. Válassza le a töltőkészüléket (lásd Töltőkészülék leválasztása cimű fejezet). Töltés menete A megfelelő töltőprogram kiválasztása és elindítása után a kijelzőn 1 megjelenik az adott töltőprogram jele ( 7, 8, 9 vagy 10 ), a feszültségjelző 15 (az akkumulátor pillanatnyi feszültségét jelzi ki), az akkumulátor töltöttség 11 kijelző (a töltöttséget jelzi, a teli mezők a már rendelkezésre álló kapacitást, az üresek a még hiányzó töltést jelzik). Töltés közben az akkumulátor jelének körvonala villog (lásd E ábra). Ha az akkumulátor teljesen feltöltődött, az akkumulátor jel minden vonala telin, a körvonal pedig állandó jelleggel látható. A feszültségjelzőn CHA látható (lásd F ábra). A töltőkészülék az akkumulátor feltöltött állapotának megőrzésére fenntartó töltésre vált át. Töltőkészülék leválasztása FIGYELEM! Robbanásveszély! A töltőkészülék szakszerűtlen levétele szikraképződéssel járhat. Robbanást okozhat a töltéskor képződő rendkívül robbanásveszélyes durranógáz. Először mindig a villamos hálózatról válassza le a töltőkészüléket. A csipeszek (+/ ) akkumulátorról, ill. karosszériáról történő levételekor figyeljen a helyes sorrendre. Levételkor a sorrend fordított mint felhelyezéskor: 1. Húzza ki a hálózati csatlakozót a dugaszolóaljzatból. 20

21 2. Ha az akkumulátort a járművön kívül töltötte, akkor vegye le először a fekete csipeszt 4 az akkumulátor mínusz pólusáról ( ), utána a piros csipeszt 5 az akkumulátor plusz pólusáról (+). A járműből ki nem vehető akkumulátor töltése után vegye le először a karosszériára kötött csipeszeket, majd utána azt a csipeszt, amelyik az akkumulátorra van kötve. Ezzel sikeresen leválasztotta a töltőkészüléket. Tisztítás és karbantartás FIGYELEM! Tisztítás és karbantartás Áramütés veszélye! A töltőkészülék rendeltetésellenes használata sérülésekhez, balesethez vezethet. Tisztítás előtt válassza le a töltőkészüléket a villamos hálózatról. ÉRTESÍTÉS! Rövidzárlat veszélye! A burkolat alá beszivárgó víz rövidzárlatot okozhat. A töltőkészüléket soha ne merítse vízbe. Ügyeljen arra, hogy ne kerüljön víz a készülékházba. ÉRTESÍTÉS! Meghibásodás veszélye! A szakszerűtlen használattal kárt tehet a töltőkészülékben. Ne használjon agresszív tisztítószert, fém vagy műanyag sörtéjű kefét, éles, fém tisztítóeszközt, például kést, kemény kaparót vagy más hasonló tárgyat. Ezek károsíthatják a felületet. 1. Tisztítás előtt húzza ki a hálózati csatlakozót az aljzatból. 2. Válassza le a csipeszt 4 és 5 az akkumulátorról, illetve a karosszériáról (lásd Töltőkészülék leválasztása cimű fejezet). 21

22 Tárolás 3. Hagyja a töltőkészüléket teljesen lehűlni. 4. A töltőkészüléket száraz, puha, szöszmentes törlőkendővel tisztítsa. 5. Csak erős szennyeződésnél használjon nedves, jól kifacsart ruhát és enyhe, nem dörzshatású tisztítószert a töltőkészülékhez. 6. Végül jól szárítsa meg a töltőkészüléket. Tárolás A töltőkészüléket száraz helyen, napfénytől portól védve 5 C és +40 C közötti hőmérsékleten tárolja. Hosszú távú tároláshoz célszerű az eredeti csomagolást használni vagy egy azzal azonos méretű kartondobozt. Hibakeresés FIGYELEM! Áramütés veszélye! Az elromlott töltőkészülék szakszerűtlen javítása javítás közben és a töltőkészülék használata során is okozhat sérüléseket. Ne nyissa fel a készülék házát, hanem bízza szakemberre a javítást. Forduljon a gyártóhoz, az ügyfélszolgálattal vagy szakszervizhez. Nem érvényesíthető garancia és jótállási igény önhatalmúan végzett javításból, szakszerűtlen csatlakoztatásból és hibás kezelésből eredő meghibásodás esetén. A javításhoz csak olyan alkatrészeket szabad használni, amelyek megfelelnek az eredeti készülékadatoknak. A töltőkészülékben olyan elektromos és mechanikus részegységek találhatóak, amelyek nélkülözhetetlenek a veszélyforrások elleni védelemhez. Hiba Lehetséges ok Elhárítás A töltőkészülék nem működik. A hálózati csatlakozó nincs rendesen bedugva a dugaszolóaljzatba. A dugaszolóaljzatban nincs áram. A hálózati csatlakozót dugja be rendesen a dugaszolóaljzatba. Ellenőrizze a dugaszolóaljzatot másik készülékkel. 22

23 Műszaki adatok Az itt nem felsorolt zavarok esetén kérjük, forduljon ügyfélszolgálatunkhoz. Ügyféltanácsadóink szívesen állnak rendelkezésére. Szervizcímünk megtalálható az általunk adott jótállási adatlapon. A használati útmutató a oldalról is letölthető. Műszaki adatok Modell: EA-2138 Cikkszám: Érintésvédelmi osztály: II Hálózat csatlakoztatás Bemeneti feszültség: Teljesítmény: Kábelhossz: V~/50 Hz 60 W 1,80 m (kábelhossz kábel törésvédővel és csatlakozódugóval: 1,90 m) Akkumulátor csatlakozás Kimenőfeszültség/max. Töltőáram 6 V-os/1, Ah-s akkumulátornál: 6 V egyenáram/0,8 A Kimenőfeszültség/max. Töltőáram 12 V-os/1, Ah-s akkumulátornál: 12 V egyenáram/0,8 A Kimenőfeszültség/max. Töltőáram 12 V-os/1, Ah-s akkumulátornál: 12 V egyenáram/3,8 A Kábelhossz: 195 cm csipeszekkel együtt Megfelelő akkumulátorok Elemtípus: Méretezett kapacitás: ólmos akkumulátor elektrolit oldattal, ólmos akkumulátor elektrolit zselével 1,2 Ah Ah 6 V-os akkumulátornál; 1,2 Ah Ah 12 V-os akkumulátornál Töltő program 6 V: kb. 7,3 V / 0,8 A 6 V-os / 1, Ah-s akkumulátornál Motorkerékpár: kb. 14,4 V / 0,8 A 12 V-os / 1, Ah-s akkumulátornál Autó: kb. 14,4 V / 3,8 A 12 V-os / 1, Ah-s akkumulátornál Hideg: kb. 14,7 V / 3,8 A 12 V-os / 1, Ah-s akkumulátornál 23

24 Megfelelőségi nyilatkozat Megfelelőségi nyilatkozat Az EU megfelelőségi nyilatkozatot szükség esetén kérje a jótállási adatlapon feltüntetett címtől. Leselejtezés A csomagolás leselejtezése A csomagolást szétválogatva tegye a hulladékba. A kartont és papírt a papír, a fóliát a műanyag szelektív hulladékgyűjtőbe tegye. A töltőkészülék leselejtezése (Az Európai Unión belül alkalmazandó, illetve azokban az országokban, amelyekben szelektív hulladékgyűjtést alkalmaznak) A leselejtezett készülék nem kerülhet a háztartási hulladékba! Amennyiben a töltőkészülék használhatatlanná válik, a törvény előírásai szerint minden felhasználó köteles azt a háztartási hulladéktól elkülönítve a legközelebbi gyűjtőállomáson leadni. Így biztosítható a kidobott készülékek szakszerű újrahasznosítása, és így elkerülhetők a környezetkárosító hatások. Ezért vannak ellátva az elektromos készülékek az itt látható jelöléssel. 24

25 HU Származási hely: Kína Gyártó: AHG WACHSMUTH & KROGMANN MBH LANGE MÜHREN HAMBURG GERMANY ÜGYFÉLSZOLGÁLAT HU A FOGYASZTÁSI CIKK TÍPUSA: EA /2017 3ÉV JÓTÁLLÁS
