1 TARTALOMJEGYZÉK OLDAL Miért van szükség a mûanyag vízvezetékekre?...2 Új Wavin fejlesztés: Zöld Tigris mûanyag vízvezeték csôrendszer...2 A Zöld Tigris rendszer fôbb tulajdonságai...2 Az anyag jellemzôi...3 A Zöld Tigris rendszer ellenállása a vegyi anyagokkal szemben...4 Tervezési és szerelési irányelvek...6 A Zöld Tigris rendszer használatának szabványos feltételei...6 A Zöld Tigris rendszer regressziós görbéje...7 Nyomásveszteség a Zöld Tigris rendszerben...8 A Zöld Tigris rendszer egyes elemei ellenállásának kalkulációja...10 A Zöld Tigris rendszer tervezése és szerelése...11 A Zöld Tigris rendszer hôtágulása...11 Rögzített pontok...11 Csúszó pontok...11 A rögzített és a csúszó pontok elhelyezkedése...12 Grafikonok és képletek...13 A Zöld Tigris vízcsôrendszer szerelése...14 Általános szerelési információk...14 A hajlítás...14 A vágás...14 A csövek hegesztéshez való elôkészítése...15 A hegesztésrôl általában...15 Zöld Tigris eszközök és szerszámok...16 A hegesztés menete...16 A hegesztési hô...16 A hegesztési varrat megszilárdulása...17 Elektrofittinges hegesztés...17 Tanácsok alacsony hômérsékleten végzett munkához...17 A Zöld Tigris rendszer minôségi ellenôrzése...18 A Zöld Tigris-re vonatkozó szabványok...18 Bizonyítványok...19 A Zöld Tigris rendszer bizonyítványai és minôségi védjegyei...19 Zöld Tigris csövek és összekötôk...20 Zöld Tigris könyökök és szûkítôk...21 Zöld Tigris könyökök...22 Zöld Tigris T -idom...24 Zöld Tigris egyéb fittingek...24 Zöld Tigris tartozékok...25 Zöld Tigris berendezések és szerszámok

2 MIÉRT VAN SZÜKSÉG A MÛANYAG VÍZVEZETÉKEKRE? Amennyiben Ön kivitelezô, vagy akár tervezô, nyilván a gyakorlatban is tapasztalta, hogy a korábbi évek alatt beépített fém vízvezeték csövekkel kapcsolatban napjainkra számos probléma adódott. A leginkább szembetûnô jelenség a vízvezeték csövek vízkövesedése, melyet a magas ph-értékû víz okoz. A kemény víz magas kálcium tartalma eredményezi azt a vízkôlerakódást, mely a fém csôvezetékek belsejét mind átjárhatatlanabbá teszi. Ennek elsô tünete, hogy egyre kevesebb víz képes átfolyni, és késôbb mindez e folyamat elôrehaladtával akár teljes dugulást is eredményezhet. Amit már kevesebben tudnak, hogy a magas ph-val szemben az is gond, ha a víz túlzottan lágy. Az alacsony ph fokozatú víz ugyanis a környezetében lévô fém csôvel érintkezve igen magas fémion-tartalomhoz vezet. Végül, de nem utolsó sorban a korrózió az, mely képes jelentôsen megrövidíteni a fém csövek életét. Mivel a korrózió és a vízkôlerakódás a fémbôl készült csôvezeték belsejében egyre nagyobb károkat okoz, a piac új megoldást követelt. Az igény megfogalmazódásakor több mûanyagipari cég - köztük a Wavin is - kutatásba fogott, hogy kínálatában olyan termékkel tudjon megjelenni, mely megfelel az elvárásoknak. E munkák eredményeként mára általánosan elfogadottá vált: a felhasználók számára egyedüli hosszú távú megoldást az egészségre ártalmatlan mûanyagfajtákból készült vízvezetékcsövek alkalmazása jelent. ÚJ WAVIN FEJLESZTÉS: ZÖLD TIGRIS MÛANYAG VÍZVEZETÉK CSÔRENDSZER A ZÖLD TIGRIS mûanyag vízvezeték rendszer felhasználható új lakóházak, ipari létesítmények építésénél, azok felújítása során. A ZÖLD TIGRIS csövek falihoronyban bevakolva, betonozva vagy akár talajban is vezethetôk. A ZÖLD TIGRIS termékcsalád ideális megoldás - legyen szó ivó- és tûzivíz vagy akár folyékony élelmiszer szállításáról. Rendkívüli ellenállóképessége okán akár agresszív vegyszerek esetében, légkondicionáló rendszereknél és szanitereknél is bátran alkalmazható. A ZÖLD TIGRIS rendszer 3. típusú random polipropilénbôl készült csövekbôl (DIN szabvány szerint) és fittingekbôl (DIN szabvány szerint) áll. A ZÖLD TIGRIS csövek megfelelnek a PN20-as és a ZÖLD TIGRIS fittingek a PN25-ös nyomásfokozatnak. A felhasznált alapanyagok összetétele, a tervezési pontosság és a szigorú minôségi ellenôrzés biztosítja a ZÖLD TIGRIS rendszerek kiemelkedô megbízhatóságát. A ZÖLD TIGRIS RENDSZER FÔBB TULAJDONSÁGAI A ZÖLD TIGRIS rendszer az alábbiakra használható: bármilyen vízszerelési munkák a lakossági, gyári és középületi szektorban (iskolák, kórházak) és sport tevékenységekhez (uszodák és tornatermek) sûrített levegôjû rendszerek ivóvíz és folyékony élelmiszerek üvegházak és kertek öntözôrendszere savak, lúgok és agresszív folyadékok szállítási rendszere 2

3 A ZÖLD TIGRIS RENDSZER FÔBB TULAJDONSÁGAI IVÓVÍZ SZÁLLÍTÁSRA VALÓ ALKALMASSÁG A ZÖLD TIGRIS rendszer teljesen megfelel az ivóvíz szállításához használt mûanyagok felhasználásra vonatkozó nemzetközi szabványoknak. HEGESZTHETÔSÉG Ez a rendszer egyik alapvetô jellemzôje. Lehetôvé teszi a rendszerben szereplô összes elem polifúziós hegesztését vagy elektro fitting használatát. BETÉTEK A FITTINGBEN A fittingekben és csatlakozásokban lévô összes csavarmentes betétet OT 58 nikkel bevonatú sárgarézbôl készült. SOKOLDALÚSÁG A kis súly megkönnyíti a szállítást és a kezelést. A rendszert felhasználhatják a hagyományos helyszíni beszerelés alkalmával, az elôre gyártott szerkezetek elôkészítésekor és modulok vagy válaszfalak létesítésekor. NYOMÁSVESZTESÉG A csövek és a fittingek belsô felülete sima, így vízkô vagy más lerakódás nem képzôdhet és a nyomásveszteség minimálisra csökkent. ZAJ Az anyag rugalmassága és magas szigetelési képessége jelentôs zajcsökkentést biztosít a szereléskor, valamint üzemelés közben is. FAGYÁLLÓSÁG A PP Random anyagra jellemzô nagyfokú rugalmasság lehetôvé teszi a csövek tágulását a szállított folyadék befagyásakor, a fellépô nyomásnak is ellenáll. KOPÁS- ÉS KORRÓZZIÓÁLLÓSÁG Ez a tulajdonság lehetôvé teszi a folyadék kiemelkedô szállítási sebességét, akár 7 m/s-nél is kopásveszély nélkül lehet szállítani, még savas és lúgos összetevôjû anyagok jelenléte esetén is, amelyek ph-értéke 1 és 14 között van. ELLENÁLLÁS VAGYI ANYAGOKKAL SZEMBEN A ZÖLD TIGRIS rendszer számos vegyi anyaggal szembeni jelentôs ellenállást tesz lehetôvé még magas hômérsékleten ( ºC) is. Az ISO 7471 szerinti értékeket tartalmazó referencia táblázatot lásd a 4. és 5. oldalakon. ALKALMAZÁS SZEIZMIKUS TERÜLETEKEN A Random PP csövek rugalmassága lehetôvé teszi, hogy szeizmikus területeken is használják. ELLENÁLLÁS KÓBORÁRAMNAK A ZÖLD TIGRIS rendszer gyenge áramvezetô, így a kóboráram okozta perforációs jelenség veszélye nem áll fenn. GYENGE HÔVEZETÉS Mivel a Random PP gyenge hôvezetô, a szállított folyadék sûrûsödése és hôvesztesége még viszonylag hosszú szállítási út esetén sem fordul elô. AZ ANYAG JELLEMZÔI A ZÖLD TIGRIS rendszer gyártásához használt 3. típusú Random PP nagy molekulasúllyal és kiváló csúszó ellenállással rendelkezik, ezek a nyomás alatti melegvíz szállítás alapvetô jellemzôi. Jó az ütôszilárdsága, mely biztosítja a 0 C hômérséklet alatt is a megbízható beépítést. FIZIKAI JELLEMZÔK Tulajdonságok Vizsgálati módszer Egység Érték Sûrûség 23 C-on ISO 1183 g/cm 3 0,909 Folyás index (MFI) 190 C/5 kg-nál ISO 1133 g/10 min 0, C/2,16 kg-nál ISO 1133 g/10 min 0, C/5 kg-nál ISO 1133 g/10 min 1,30 Folyás erôssége (MUR) 230 C/2,16 kg-nál ISO 1133 cm 3 /10 min 0,38 MECHANIKAI JELLEMZÔK Tulajdonságok Vizsgálati módszer Egység Érték Húzószilárdság ISO R 527/DIN N/mm 2 > 20 Nyitás megfolyáskor DIN % > 8 E-együttható ISO R 527/DIN N/mm 2 > 800 Keménység ISO 2039/DIN N/mm 2 45 Keménység (3 mp) Ütésállósági vizsgálat (nem bemetszett próbatesten) 23 C-on ISO 180/1C KJ/m 2 nincs törés 0 C-on KJ/m C-on KJ/m 2 28 Ütésállósági vizsgálat (bemetszett próbatesten) 23 C-on ISO 180/1A KJ/m C-on KJ/m C-on KJ/m 2 1,8 TERMIKUS JELLEMZÔK Tulajdonságok Vizsgálati módszer Egység Érték Lágyulási hômérséklet VST/A/50 ISO 306/DIN53460 ºC 132 VST/B/50 ISO 306/DIN53460 ºC 69 Termikus stabilitás HDT A ISO 75/DIN ºC 49 HDT B ISO 75/DIN ºC 70 3

4 A ZÖLD TIGRIS RENDSZER ELLENÁLLÁSA A VEGYI ANYAGOKKAL SZEMBEN A ZÖLD TIGRIS rendszer garantálja, hogy ellenáll magas hômérsékleten is számos vegyi anyaggal szemben. A csövek és fittingek felületi merevsége megakadályozza a rendszert abban, hogy tönkremenjen, ha forrásban lévô tisztítószerrel kerül kapcsolatba és nem korrodálódik savak és alapanyagok hatására (mészkô és cement). Az alábbi táblázatban soroljuk fel a PP-rendszerbôl készült csövek és fittingek ellenállási jellemzôit a vegyi anyagokkal szemben az ISO 7471 alapján. A vizsgált alapanyag koncent. hômérséklet (ºC) 100% ecetsavanhidrid ecetsav aceton sav (lásd a savak neveinél) - akkumulátor sav mandula olaj timsó tel.old. + + alumínium só t ammónia, gáz ammónia, folyadék konc. + + ammónium-acetát t ammónium-karbonát t ammónium-klorid t ammónium-nitrát t ammónium-foszfát t ammónium-szulfát t anilin állati olaj - + fagyálló almalé aszfalt Aszpirin - + bárium-klorid t sör - + benzaldehid, folyadék tel.old. 0,3 + benzaldehid benzoesav benzol benzoesav-klorid fehérítôszer 12,5 klorin 0 0 trikál tel.old. + + bórsav bórvíz tel.old. 4,9 + + bróm, száraz por nagy. konc. - - bróm, száraz por alacs. konc. 0 - bróm, folyadék bután, folyadék betanol bután, gáz vaj butil-acetát 100 butil-alkohol kalcium-klorid tel.old kalcium-nitrát tel.old. + + kámforolaj szén-diszulfid - 0 szén-tetraklorid A vizsgált alapanyag koncent. hômérséklet (ºC) 100% marónátron klórozott víz tel.old. 0 - klór, száraz gáz klór, folyadék klór, nedves gáz kloroform 10 - klór-kénsav krómsav krómsó tel.old. + + krómtrioxid tel.old. + - krómbevonás szegfûszegolaj - + kakaó, oldódó kókuszolaj - + Coca Cola - + kávé, oldódó mészkô csukamájolaj - + rézsó tel.old réznitrát 30 % tejszín - + krezol hexametilén ciklohexanol dekahidronaftalin detergens folyadék dízel olaj dietil-éter dimetil-formamid dietilén-dioxid desztillált víz ivóvíz motorolaj etil-exanol etil-acetát etil-alkohol etil-benzol etil-klorid vassó tel.old liszt - + formaldehid hangyasav - + friss víz gyümölcslé zselatin gin 40 + glukóz

5 A vizsgált alapanyag koncent. hômérséklet (ºC) 100% glicerin glicerin, folyadék alacs. konc hidroxi-ecetsav heptán hexán sósav nagy. konc. + + sósav alacs. konc. + + hidrogén-peroxid hidrogén-peroxid izooktán izopropil-alkohol dzsem kerozin kinin - + tejsav lanolin limonádé - + magnéziumsó tel.old. + + citromlé lenmagolaj kukoricaolaj margarin majonéz - + mentol - + higany metil-alkohol metil-klorid butanon tej sósav mustár nafta naftalin naftalin-tetraklorid nikkelsó tel.old. + + salétromsav nitrobenzol oktán olaj t - - terpentinolaj olajsav olívaolaj narancslé oxálolaj ózon < 0,5 ppm parafin parafinolaj mogyoróolaj - + bors borsmentaolaj hexaklór-etilén parfüm - + A vizsgált alapanyag koncent. hômérséklet (ºC) 100% petróleuméter fenol tel.old. + + foszforsav tel.old. + + foszfor-oxi-klorid fotosav fenyôgyanta-olaj - + kálium-karbonát tel.old. + + kálium-klorát tel.old. + + kálium-klorid tel.old kálium-kromát tel.old kálium-jodid tel.old. + + kálisalétrom tel.old. + + hipermangán tel.old. 6,4 + kálium-peroxi-diszulfát tel.old. 0,5 + kálium-szulfát tel.old propán, gáz propán, folyadék piridin só, száraz sós víz szilikonolaj - + ezüst só tel.old. + + szódavíz - + szappanos folyadék szódabikarbóna tel.old nátrium-karbonát tel.old. + + nátrium-klorát nátrium-klorid tel.old nátrium-klorit 5 + nátrium-hipoklorit nátrium-nitrát tel.old. + + nátrium-perborát tel.old. (1,4) nátrium-foszfát tel.old nátrium-szulfát tel.old nátrium-szulfit tel.old. + + nátrium-tioszulfát tel.old. + + alkohol t + ón-klorid tel.old. + + keményítô t + + tea tetrametilén-oxid tiofén jódtinktúra - + fogkrém triklór-etilén trikrezil-foszfát - + terpentin urea tel.old. + + vanília vazelin ecet viasz dimetilbenzol JELEK + = Teljesen ellenálló = Ellenálló 0 = Közepesen ellenálló = Gyengén ellenálló - = Nem ellenálló t = bármilyen % tel. old. = telített oldat 5

6 TERVEZÉSI ÉS SZERELÉSI IRÁNYELVEK A ZÖLD TIGRIS RENDSZER HASZNÁLATÁNAK SZABVÁNYOS FELTÉTELEI A ZÖLD TIGRIS csövek nyomásának és hômérsékletének névleges terhelhetôsége, aminek a hideg és meleg rendszer alávethetô, az alábbiak: 60ºC 10 BAR / 100 ÉV Ezeket a szabvány feltételeket figyelembe kell venni egy olyan rendszer létrehozásakor, amely nincs kitéve UV sugárzásnak. Hômérséklet Használatban Üzemi ºC eltöltött évek nyomás ,4 5 39, , , , , ,3 5 33, , , , , ,1 5 28, , , , ,5 5 23, , , , ,6 5 20, , , , ,2 5 16, , , , ,3 5 14, , , , ,8 5 11,9 10 9,6 25 7, ,1 5 6,2 10 5,2 6

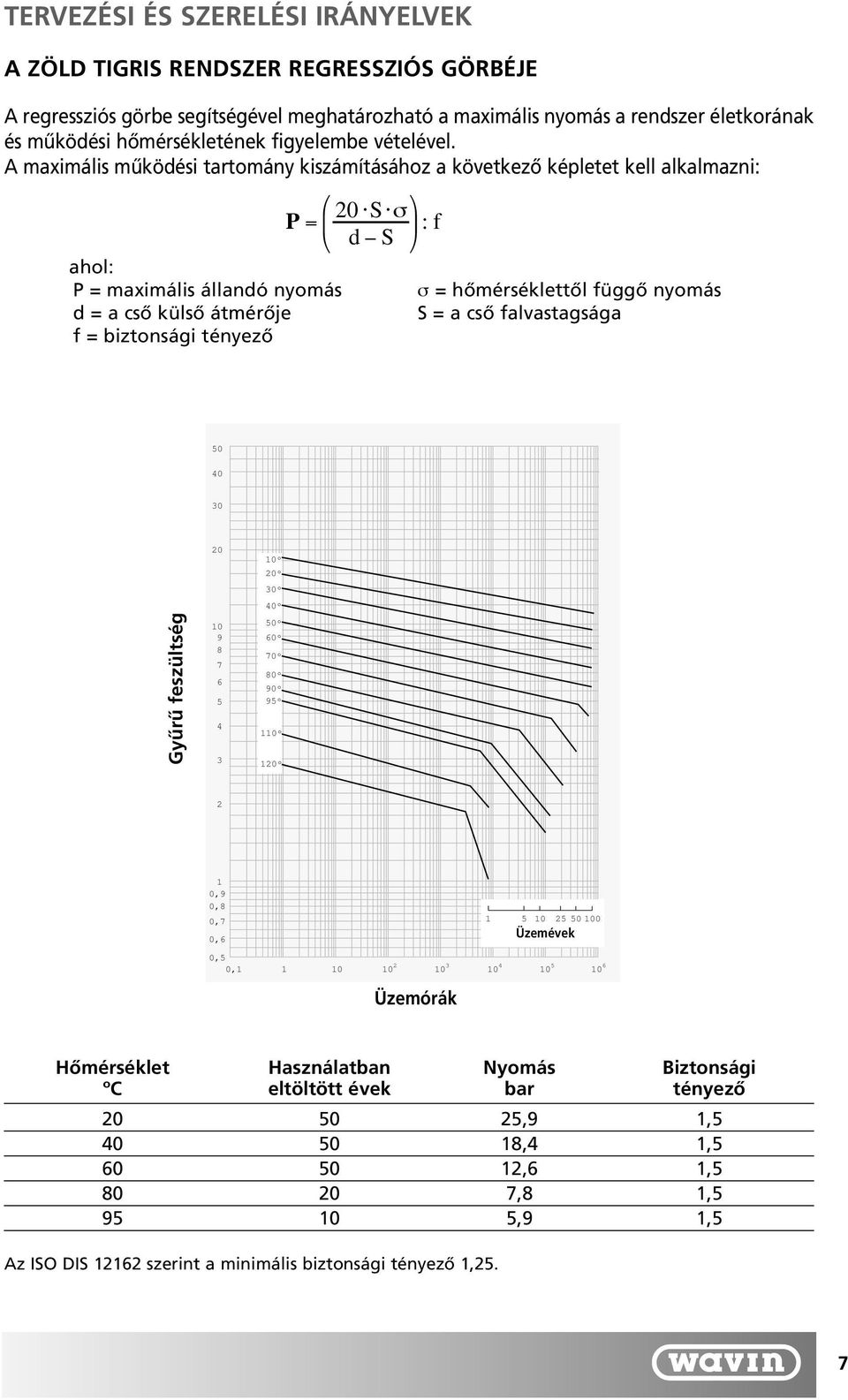

7 TERVEZÉSI ÉS SZERELÉSI IRÁNYELVEK A ZÖLD TIGRIS RENDSZER REGRESSZIÓS GÖRBÉJE A regressziós görbe segítségével meghatározható a maximális nyomás a rendszer életkorának és mûködési hômérsékletének figyelembe vételével. A maximális mûködési tartomány kiszámításához a következô képletet kell alkalmazni: P = 20 S σ :f d S ahol: P = maximális állandó nyomás σ = hômérséklettôl függô nyomás d = a csô külsô átmérôje S = a csô falvastagsága f = biztonsági tényezô Gyûrû feszültség º 20º 30º 40º 50º 60º 70º 80º 90º 95º 110º 120º 2 1 0,9 0,8 0, ,6 Üzemévek 0,5 0, Üzemórák Hômérséklet Használatban Nyomás Biztonsági ºC eltöltött évek bar tényezô ,9 1, ,4 1, ,6 1, ,8 1, ,9 1,5 Az ISO DIS szerint a minimális biztonsági tényezô 1,25. 7

8 TERVEZÉSI ÉS SZERELÉSI IRÁNYELVEK NYOMÁSVESZTESÉG A ZÖLD TIGRIS RENDSZERBEN 20 x 3,4 25 x 4,2 32 x 5,4 40 x 6,7 50 x 8,4 63 x 10,5 Q = Átfolyás [l/mp] R = Nyomásveszteség [mbar/m] V = Sebesség [m/mp] 0,01 R 0,14 0,05 0,02 0,01 0,00 0,00 V 0,07 0,05 0,03 0,02 0,01 0,01 0,02 R 0,27 0,11 0,04 0,02 0,01 0,00 V 0,15 0,09 0,06 0,04 0,02 0,01 0,03 R 0,81 0,16 0,06 0,02 0,01 0,00 V 0,22 0,14 0,08 0,05 0,03 0,02 0,04 R 1,33 0,45 0,14 0,03 0,01 0,01 V 0,29 0,18 0,11 0,07 0,05 0,03 0,05 R 1,94 0,66 0,21 0,07 0,02 0,01 V 0,37 0,23 0,14 0,09 0,06 0,04 0,06 R 2,66 0,90 0,28 0,10 0,02 0,01 V 0,44 0,28 0,17 0,11 0,07 0,04 0,07 R 3,48 1,17 0,37 0,13 0,04 0,01 V 0,51 0,32 0,20 0,13 0,08 0,05 0,08 R 4,39 1,48 0,46 0,16 0,06 0,02 V 0,58 0,37 0,23 0,14 0,09 0,06 0,09 R 5,39 1,81 0,57 0,19 0,07 0,02 V 0,66 0,42 0,25 0,16 0,10 0,06 0,10 R 6,48 2,17 0,68 0,23 0,08 0,03 V 0,73 0,46 0,28 0,18 0,12 0,07 0,12 R 8,92 2,99 0,93 0,32 0,11 0,04 V 0,88 0,55 0,34 0,22 0,14 0,09 0,14 R 11,71 3,91 1,22 0,42 0,15 0,05 V 1,02 0,65 0,40 0,25 0,16 0,10 0,16 R 14,83 4,94 1,54 0,52 0,18 0,06 V 1,17 0,74 0,45 0,29 0,18 0,12 0,18 R 18,28 6,08 1,89 0,64 0,22 0,07 V 1,32 0,83 0,51 0,32 0,21 0,13 0,20 R 22,05 7,32 2,27 0,77 0,27 0,09 V 1,46 0,92 0,57 0,36 0,23 0,14 0,30 R 45,61 15,05 4,64 1,57 0,55 0,18 V 2,19 1,39 0,85 0,54 0,35 0,22 0,40 R 76,78 25,21 7,74 2,61 0,90 0,29 V 2,92 1,85 1,13 0,72 0,46 0,29 0,50 R 115,34 37,70 11,53 3,87 1,34 0,44 V 3,65 2,31 1,42 0,90 0,58 0,36 0,60 R 161,16 52,48 16,00 5,35 1,85 0,60 V 4,38 2,77 1,70 1,08 0,69 0,43 0,70 R 214,16 69,50 21,13 7,05 2,43 0,79 V 5,12 3,23 1,98 1,26 0,81 0,51 0,80 R 274,25 88,74 26,90 8,96 3,08 1,00 V 5,85 3,70 2,27 1,44 0,92 0,58 0,90 R 341,40 110,17 33,31 11,08 3,80 1,23 V 6,58 4,16 2,55 1,62 1,04 0,65 1,00 R 415,58 133,77 40,36 13,39 4,59 1,48 V 7,31 4,62 2,83 1,80 1,16 0,72 1,20 R 584,86 187,44 56,32 18,63 6,37 2,05 V 8,77 5,54 3,40 2,16 1,39 0,87 1,40 R 784,32 249,67 74,74 24,65 8,41 2,70 V 10,23 6,47 3,97 2,52 1,62 1,01 1,60 R 1009,36 320,39 95,60 31,45 10,70 3,43 V 11,69 7,39 4,53 2,88 1,85 1,15 1,80 R 1261,97 399,56 118,88 39,02 13,25 4,24 V 13,15 8,32 5,10 3,24 2,08 1,30 2,00 R 1542,10 487,13 144,56 47,34 16,05 5,13 V 14,61 9,24 5,67 3,60 2,31 1,44 8

9 TERVEZÉSI ÉS SZERELÉSI IRÁNYELVEK 20 x 3,4 25 x 4,2 32 x 5,4 40 x 6,7 50 x 8,4 63 x 10,5 Q = Átfolyás [l/mp] R = Nyomásveszteség [mbar/m] V = Sebesség [m/mp] 2,20 R 1849,71 584,92 172,62 56,42 19,09 6,10 V 16,08 10,17 6,23 3,96 2,54 1,59 2,40 R 2184,77 689,39 203,06 66,24 22,38 7,14 V 17,54 11,09 6,80 4,32 2,77 1,73 2,60 R 2547,26 802,20 235,86 76,81 25,91 8,25 V 19,00 12,01 7,37 4,68 3,00 1,88 2,80 R 2937,15 923,33 271,02 88,12 29,69 9,44 V 20,46 12,94 7,93 5,04 3,23 2,02 3,00 R 3354, ,78 308,54 100,16 33,70 10,70 V 21,92 13,86 8,50 5,40 3,47 2,17 3,20 R 3799, ,54 348,40 112,93 37,95 12,04 V 23,38 14,79 9,07 5,76 3,70 2,31 3,40 R 4271, ,61 391,92 126,44 42,43 13,45 V 24,85 15,71 9,63 6,12 3,93 2,45 3,60 R 4770, ,96 436,53 140,68 47,16 14,93 V 26,31 16,63 10,20 6,48 4,16 2,60 3,80 R 5297, ,61 483,48 155,64 52,11 16,48 V 27,77 17,56 10,77 6,84 4,39 2,74 4,00 R 5851, ,55 532,75 171,33 57,30 18,10 V 29,23 18,48 11,33 7,20 4,62 2,89 4,20 R 66432, ,76 584,35 187,74 62,73 19,80 V 30,69 19,41 11,90 7,56 4,85 3,03 4,40 R 7041, ,26 638,28 204,87 68,39 21,57 V 32,15 20,33 12,46 7,92 5,08 3,18 4,60 R 7677, ,03 694,53 222,73 74,28 23,40 V 33,61 21,25 13,03 8,28 5,31 3,32 4,80 R 8341, ,07 753,10 241,30 80,40 25,31 V 35,08 22,18 13,60 8,64 5,54 3,46 5,00 R 9032, ,39 813,99 261,55 86,75 27,29 V 36,54 23,10 14,16 9,00 5,78 3,61 5,20 R 9750, ,97 877,20 281,60 93,33 29,33 V 38,00 24,03 14,73 9,36 6,01 3,75 5,40 R 3252,82 942,73 302,37 100,15 31,45 V 39,46 24,95 15,30 9,72 6,24 3,90 5,60 R 3489, ,58 323,58 107,19 33,64 V 40,92 25,88 15,86 10,08 6,47 4,04 5,80 R 3735, ,74 346,04 114,46 35,89 V 42,38 26,80 16,43 10,44 6,70 4,19 6,00 R 3988, ,21 368,95 121,96 38,22 V 43,84 27,72 17,00 10,80 6,93 4,33 6,20 R 4250, ,00 392,58 129,69 40,61 V 45,31 28,65 17,56 11,16 7,16 4,48 6,40 R 4521, ,10 416,92 137,65 43,07 V 46,77 29,57 18,13 11,52 7,39 4,62 6,60 R 4799, ,52 441,97 145,84 45,60 V 48,23 30,50 18,70 11,88 7,62 4,76 6,80 R 5086, ,24 467,74 154,25 48,20 V 49,69 31,42 19,26 12,24 7,85 4,91 7,00 R 5381, ,28 494,21 162,90 50,87 V 51,15 32,34 19,83 12,60 8,09 5,05 7,50 R 6154, ,48 563,52 186,21 57,84 V 54,81 34,65 21,25 13,50 8,66 5,41 8,00 R 6979, ,11 637,28 210,27 65,24 V 58,46 36,96 22,66 14,40 9,24 5,77 9,00 R 8784, ,66 798,11 262,63 81,30 V 65,77 41,58 25,50 16,20 10,40 6,50 10,00 R 3087,89 976,68 320,63 99,05 V 73,07 46,21 28,33 17,99 11,55 7,22 9

10 TERVEZÉSI ÉS SZERELÉSI IRÁNYELVEK EGYES ELEMEK ELLENÁLLÁSÁNAK MEGHATÁROZÁSA Az alaki ellenállás együtthatója: "r" Jel Megnevezés Ellenállási együttható karmantyú (összekötô) 0,25 szûkítô 2 átmérô egységig 0,55 szûkítô 2 átmérô egység felett 0,85 90º-os könyök 2,0 45º-os könyök 0,6 T-idom 1,8 szûkítô T-idom 3,6 T-idom 1,3 szûkítô T-idom 2,6 T-idom 4,2 szûkítô T-idom 9,0 T-idom 2,2 szûkítô T-idom 5,0 menetes T-idom 0,8 külsômenetes csatlakozó 0,4 szûkítô külsômenetes csatlakozó 0,85 külsômenetes könyök 2,2 szûkítô külsômenetes könyök 3,5 Megjegyzés: A fenti együtthatókat referenciaértéknek kell tekinteni és a víz hômérsékletétôl függôen kell változtatni. Az alaki ellenállás "r" csökken, ha az átmérô növekszik. 10

11 TERVEZÉSI ÉS SZERELÉSI IRÁNYELVEK A ZÖLD TIGRIS RENDSZER TERVEZÉSE ÉS SZERELÉSE A hideg- és melegvizes csôrendszerek tervezését és telepítését az illetô országban érvényes elôírásoknak megfelelôen kell végrehajtani. Magyarországon az érvényes szabvány: MSZ. A ZÖLD TIGRIS RENDSZER HÔTÁGULÁSA Habár a 3. típusú PP Random kopolimer hôtágulása nagyobb mértékû, mint a fémeké és az építôanyagoké, ez nem jelent problémát a falba történô beszerelésnél, mivel az irányváltás (amely lehetôvé teszi a tágulás elnyelését) gyakori az ilyen típusú telepítésnél; még ha nincs is irányváltás, a ZÖLD TIGRIS kedvezô alakváltoztatási jellemzôi elnyelik a tágulást a falba szerelés esetén. Külsô csôrendszereknél a hôtágulás repedéseket okozhat a csôvezeték külsô felületén, ezért szükséges, hogy a vezetéket megfelelô bilinccsel rögzítsük. Az alábbi képletek segítségével azonnal meghatározhatjuk a hosszúság és a csôvezeték tágulásának összes változását a szakasz hossza és a hômérséklet változása alapján: L = T x L x α L = L - L 0 T = T - T 0 Lineáris hôtágulási együttható (α) = 0,15 mm/mk L = A hosszúság összes változása T = A hômérséklet változása ahol L a csôvezeték hossza T hômérsékleten, L 0 a csôvezeték hossza kiindulási hômérsékleten T 0 (általában szobahômérséklet) és α a lineáris hôtágulási együttható. RÖGZÍTETT PONTOK Külsô csôvezetékek telepítésekor a rendszert fel kell osztani tágulási szakaszokra, ezzel megelôzve a csôvezeték nem szabályozott mozgását. A szelepeket és a belógási feszültségnek ellenálló csatlakozásokat rögzített pontokhoz kell erôsíteni. Bizonyos esetekben a rögzített pontokat elágazások vagy falvezetékek közelébe kell helyezni. A tengelyirányú tágulást két rögzített pont között kompenzálhatjuk. A rögzített pontok ellenállásának megállapításához figyelembe kell vennünk azt a feszültséget, amelyet a lineáris hôtágulás, a csôvezeték súlya és a szállított folyadék súlya okoz. A rögzített pontokat a rögzítôbilincs két oldalán kell kijelölni, a fittingek peremére, vagy a szelepekre rögzítve. CSÚSZÓ PONTOK A csúszó pontoknak kell egyenesben tartani és alátámasztani a rendszert, valamint lehetôvé tenni a csôvezeték tengelyirányú csúszását is. A csúszó pontokat szilárdan kell felszerelni, a vibráció és a zaj terjedésének megelôzése érdekében. AZ ALÁTÁMASZTÓ PONTOK KÖZÖTTI TÁVOLSÁG cm-ben CSÔHÔMÉRSÉKLET ºC-ban Ø 20ºC 50ºC 80ºC

12 TERVEZÉSI ÉS SZERELÉSI IRÁNYELVEK Kiegyenlítés a tágulási kar használatával Alapvetô diagram. A hosszváltozás kiküszöbölésére rögzített pontok (PF) és csúszó pontos bilincsek (PS) beépítése javasolt. A hosszúságtól ( L) függôen a kar (LB) hossza kiszámítható a következô képlet használatával: (mm) ahol: LB = a tágulási kar hossza (mm) d = a csô külsô átmérôje (mm) L = a változás mértéke (mm) L = a csô hossza c = az anyagra jellemzô konstans (a PPR-nél = 30) Tágulási behajlás A RÖGZÍTETT ÉS A CSÚSZÓ PONTOS BILINCSEK ELHELYEZKEDÉSE Példa a felszálló vezetékre alsó rögzített ponttal (maximum kétszintes szerelés) Felszálló vezeték középsô, rögzített ponttal (több, mint két szintnél). 12

13 TERVEZÉSI ÉS SZERELÉSI IRÁNYELVEK GRAFIKONOK ÉS KÉPLETEK Az elôzô oldalon közölt képletekkel tudja kiszámítani a hosszúság L változását és a tágulási kar LB hosszúságát. A gyorsabb áttekintés érdekében az alábbi grafikonokat használhatja. A csô hossza m-ben Példa: ZÖLD TIGRIS csôvezeték Ø 40-5 m hosszú Ø 40-2 m hosszú T = 50 C Hosszúság változás: L = 0,15 x 5 x 50 = 37,5 mm L = 0,15 x 2 x 50 = 15 mm Hômérséklet T ºC-ban Hosszúság változások L mm-ben A tágulási kar LB hosszúsága cm-ben Hosszúság változások L mm-ben Ø 63 Ø 50 Ø 40 Ø 32 Ø 25 Ø 20 Ø 16 A tágulási kar hosszúsága: mm A csô átmérôje mm-ben 13

14 Általános szerelési információk A Zöld Tigris vízcsôrendszer - könnyû kezelhetôsége, rugalmassága okán - a kivitelezés során adódó legnehezebb és legnagyobb ügyességet igénylô feladatok ellátására is kiválóan alkalmas. További elônye, hogy a vele kapcsolatos munkákhoz maximálisan elegendô a vágószerszám készlet és a polifúziós hegesztôkészülék. Kérjük, hogy saját érdekében a szerelési munkákat csak elôzetes mûszaki dokumentáció birtokában kezdje el. Amennyiben az említett mûszaki dokumentáció nem ír elô más lejtést, úgy a csövet minimum 3 -es lejtéssel kell szerelni a kieresztô szerelvények és a kifolyó irányában. Az elôzetes tervek elkészítése során vegye figyelembe a vonatkozó elôírásokat és a hálózat mindig a lehetô legrövidebb és legegyenesebb legyen. A vízcsövet külsô falban, födémben, továbbá egyrétegû tetôben, kémény aknában, vagy olyan helyiségben, ahol kôolajszármazékot tárolnak, tilos vezetni. Munkája megkezdése elôtt személyesen gyôzôdjön meg a csôvezeték elemeinek sérülésmentességérôl. A mûanyag vízcsô és azt a falba rögzítô fém elem közé helyezzen betétet (készülhet filcbôl, mûanyagból stb.), mely megóvja a csövet a dilatációs mozgásból fakadó kopástól. A fali horonyba fektetett csövet rögzítse gipsszel, a szükséges hôszigetelés és védôréteg közbeiktatását követôen. Munkája során lehetôleg kerülje a kúpos menetes kötéseket. Ha mégis szükséges, kizárólag teflont használjon. A páralecsapódás megakadályozására a melegvizes vezetékeket a hidegvizes vezetékek fölött kell vezetni. A vezeték kialakítása során kerülni kell a légzsákokat. A vezeték legalsó pontján képezzen ki leürítô egységet, legfelsô pontján pedig légtelenítési lehetôséget. A nagyobb összefüggô vezeték-rendszereket mindig kiszakaszolható részekbôl kell felépíteni. A hajlítás A Zöld Tigris csöveken hidegen (szobahômérsékleten) csak nagy ívû hajlításokat lehet végezni. Ha kisebb sugarú hajlítást szeretne, a csövet a tervezett hajlítás helyén hôlégfúvóval melegítse át. Figyelem! Szigorúan tilos a csôvezeték nyílt lánggal történô hajlítása! A vágás Kizárólag csak megfelelôen éles és tiszta szerszámot használjon a Zöld Tigris csövek darabolásához. A csôvégnek kör keresztmetszetûnek kell lennie. Figyelem: erôs hajlítás során ez ovális alakot vehet fel! A szükséges csôhossz kiszámításához adja hozzá az idomba tolt csôhosszt is! A vágási éleknek mindig függôlegeseknek kell lenniük, a levágott végeket sorjátlanítsa! A csövek hegesztéshez való elôkészítése 14

15 A kisméretû (16, 20, 25 mm) csövek polifúziós hegesztése során esetlegesen elôfordulhat, hogy a hegesztés helyén a csô belsô átmérôje - a felolvasztott anyag felgyülemlése okán - lecsökken. Ennek elkerülése végett a következôket javasoljuk: a hegesztés elôtt a hegesztendô csô végénél a belsô élt a falvastagság 1/3-ig, kb. 45 -os szögben éles késsel faragja le. (A lefaragást követôen a felületeket tisztítsa meg a sorjától!) Ügyeljen arra, hogy a hegesztendô felületek ne legyenek nedvesek, zsírosak, sorjásak. Ezek megtisztítására ne használjon olyan törlôkendôt, mely elektrosztatikusan feltöltôdhet, illetve ne használjon alkoholon, vagy izopropilalkoholon kívül más zsíroldószert. A tisztítást a hegesztés elôtt végezze el. A hegesztésrôl általában A hegesztés megkezdése elôtt ellenôrizze a berendezés hibátlanságát, ill. javasoljuk, hogy a környezeti hômérséklet figyelembe vételével végezzen egy próbahegesztést. A hegesztés során gondoskodjon arról, hogy a hegesztett idomok megfelelôen legyenek rögzítve, azaz mentesek legyenek minden hajlító feszültségtôl, terheléstôl. Figyelem! Eltérô anyagú mûanyagok egymáshoz való hegesztése nem lehetséges és tilos! Csôvágó olló (Ø 0/63) Polifúziós eszköz (Ø 20/63) Hegesztô idompár (Ø 20/63) Hegesztô munkapad (Ø 20/75) Teljes készlet 15

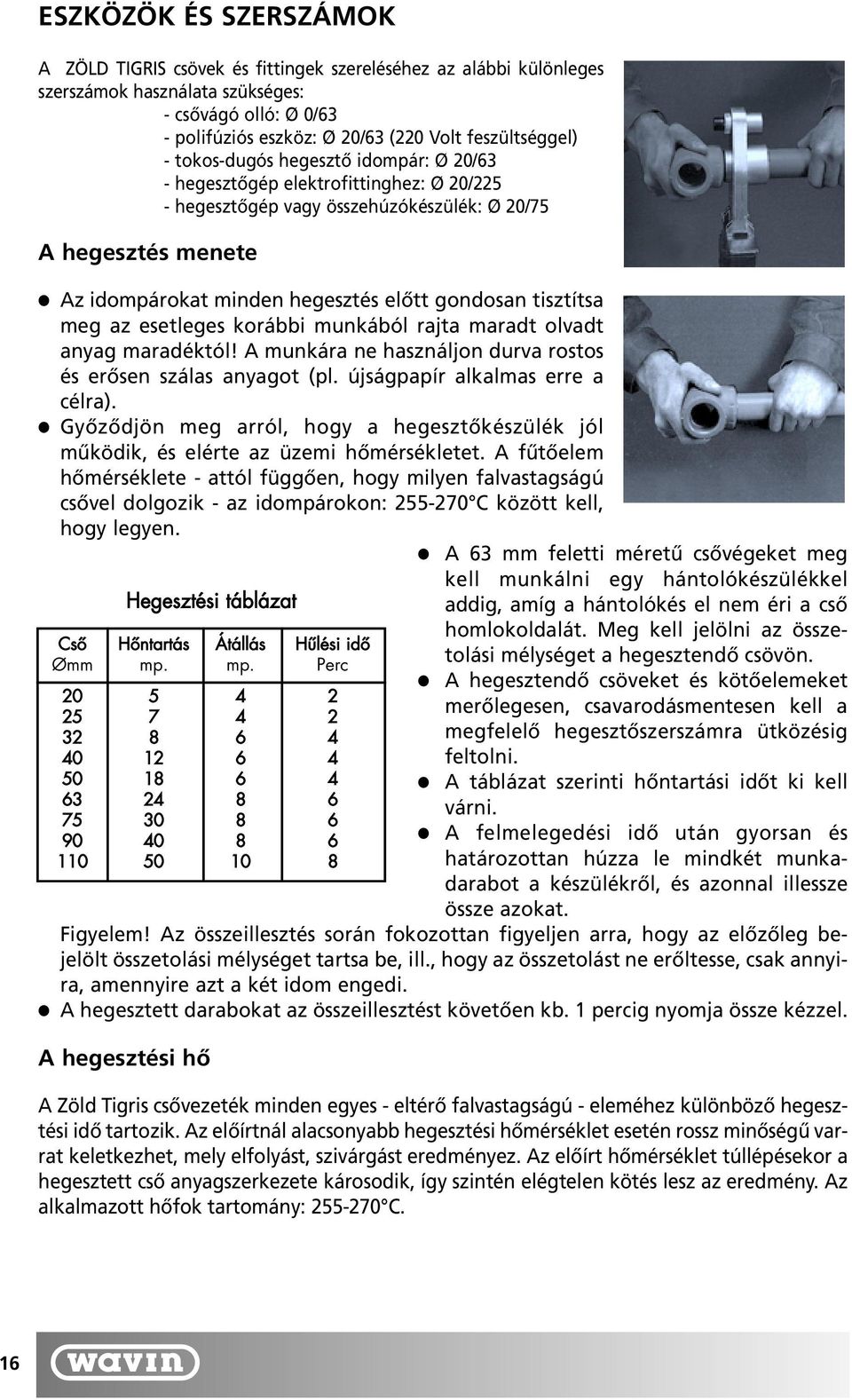

16 ESZKÖZÖK ÉS SZERSZÁMOK A ZÖLD TIGRIS csövek és fittingek szereléséhez az alábbi különleges szerszámok használata szükséges: - csôvágó olló: Ø 0/63 - polifúziós eszköz: Ø 20/63 (220 Volt feszültséggel) - tokos-dugós hegesztô idompár: Ø 20/63 - hegesztôgép elektrofittinghez: Ø 20/225 - hegesztôgép vagy összehúzókészülék: Ø 20/75 A hegesztés menete Az idompárokat minden hegesztés elôtt gondosan tisztítsa meg az esetleges korábbi munkából rajta maradt olvadt anyag maradéktól! A munkára ne használjon durva rostos és erôsen szálas anyagot (pl. újságpapír alkalmas erre a célra). Gyôzôdjön meg arról, hogy a hegesztôkészülék jól mûködik, és elérte az üzemi hômérsékletet. A fûtôelem hômérséklete - attól függôen, hogy milyen falvastagságú csôvel dolgozik - az idompárokon: C között kell, hogy legyen. Hegesztési táblázat Csô Hôntartás Átállás Hûlési idô Ømm mp. mp. Perc A 63 mm feletti méretû csôvégeket meg kell munkálni egy hántolókészülékkel addig, amíg a hántolókés el nem éri a csô homlokoldalát. Meg kell jelölni az összetolási mélységet a hegesztendô csövön. A hegesztendô csöveket és kötôelemeket merôlegesen, csavarodásmentesen kell a megfelelô hegesztôszerszámra ütközésig feltolni. A táblázat szerinti hôntartási idôt ki kell várni. A felmelegedési idô után gyorsan és határozottan húzza le mindkét munkadarabot a készülékrôl, és azonnal illessze össze azokat. Figyelem! Az összeillesztés során fokozottan figyeljen arra, hogy az elôzôleg bejelölt összetolási mélységet tartsa be, ill., hogy az összetolást ne erôltesse, csak annyira, amennyire azt a két idom engedi. A hegesztett darabokat az összeillesztést követôen kb. 1 percig nyomja össze kézzel. A hegesztési hô A Zöld Tigris csôvezeték minden egyes - eltérô falvastagságú - eleméhez különbözô hegesztési idô tartozik. Az elôírtnál alacsonyabb hegesztési hômérséklet esetén rossz minôségû varrat keletkezhet, mely elfolyást, szivárgást eredményez. Az elôírt hômérséklet túllépésekor a hegesztett csô anyagszerkezete károsodik, így szintén elégtelen kötés lesz az eredmény. Az alkalmazott hôfok tartomány: C. 16

17 A hegesztési varrat megszilárdulása Az ön által készített hegesztési varrat hûlési ideje alatt nem terhelhetô. A kész, ám még le nem hûlt varratok külsô kényszerhûtése tilos, mivel ez káros a varrat szilárdságára. Az elkészült hegesztési varrat - a méret és az anyag figyelembe vételével perc elteltével mechanikusan tartósan terhelhetô, nyomás alá helyezhetô. Elektrofittinges hegesztés Az elektrofittinget elsôdlegesen már meglévô rendszerek utólagos javításához ajánljuk. A fitting használatakor a két hegesztendô csövet és a fittinget elektromos áram segítségével hegesztjük.a hegesztôgép automata módon állítja be a hômérsékletet. Tanácsok alacsony hômérsékleten végzett munkához 0 C alatti szerelési hômérsékleten a fokozott törésveszély miatt a csövet óvatosan kell darabolni. A munkák során fokozottan figyeljen arra, hogy ütés ne érje a csövet. A hajlítások számát csökkentse minimálisra, ill. azok végzésénél használjon hôlégfúvót. A polifúziós hegesztés során kerülje a fokozottan hideg, szeles helyeket. FIGYELMEZTETÉS SZÁLLÍTÁS ÉS KEZELÉS A terméket óvatosan kell kezelni, elkerülve bármilyen behatást vagy deformálást, különösen a szállítás alatt. A nem tökéletes csöveket és fittingeket tilos beszerelni. MENETES CSATLAKOZÁSOK A tömítettség érdekében teflon vagy hasonló termékek használhatók. UV SUGÁRZÁSNAK KITÉVE Nem ajánlatos a terméket olyan helyen tárolni vagy szerelni, amelyek közvetlenül ki vannak téve ultraviola sugárzásnak. CSÔVÁGÁS A vágást olyan szerszámmal kell végrehajtani, amelyek biztosítják a sorjamentes, tiszta vágást és merôleges a tengelyre. Hajlítás Nagy hajlításokat hidegmegmunkálással lehet elvégezni. Ha a hajlítás sugara kisebb, mint a csô átmérôjének nyolcszorosa, ajánlatos a szóban forgó részt hôlégfúvóval felmelegíteni. Láng használata szigorúan tilos! ALACSONY HÔMÉRSÉKLET 0ºC alatti hômérsékletnél elôvigyázatossági intézkedéseket kell tenni: - figyeljen a csô vágására - ellenôrizze az elvégzett vágást - kerülje a behatást és a kiterjedt deformálódást - ne készítsen könyököt nagyon kis sugárral Hideg huzat esetén a hegesztést védett területen kell végrehajtani, elkerülve a hegesztett felületek gyors lehûlését. 17

18 A ZÖLD TIGRIS RENDSZER MINÔSÉGI ELLENÔRZÉSE A Wavin-Pemü Kft. magas minôségi szabványa egy pontos ellenôrzési tervet ír elô a ZÖLD TIGRIS rendszer gyártási folyamata során. Jelenleg a Wavin-Pemü Kft. rendelkezik a legmodernebb laboratóriumi berendezésekkel és kiváló eredményeket tud garantálni még a legszigorúbb európai elôírások betartása mellett is. A legyártott termékek minôségi ellenôrzését az alábbiak szerint foglalhatjuk össze: Az ellenôrzés típusa A termék méreteinek és kinézetének ellenôrzése Homogenitás ellenôrzése Ütésállóság ellenôrzése MFR-mérés A belsô nyomással szembeni ellenállóság ellenôrzése A mûszer típusa Mérôszalag, komparátor, tolómérce, mátrix bilincs Biológiai mikroszkóp CHARPY-kalapács Folyási index mérô Tartós nyomásállóságot vizsgáló berendezés Mindegyik berendezést rendszeresen hitelesítenek etalon illetve mûszer segítségével, melyeket erre szakosodott intézetek hitelesítenek. Minden teszteredményt a gyártási lapon rögzítenek, melyeket a legnagyobb gyakorisággal hajtanak végre, óránként, naponként vagy hetente (Ld. a vonatkozó elôírásokat). Csak azokat a termékeket lehet becsomagolni, amelyek megfeleltek a minôségi ellenôrzéskor. CHARPY-kalapács Szakítóvizsgálat FOLYÁSI INDEX Tartós nyomásállósági és mikroszkóp vizsgálatok A ZÖLD TIGRIS-re VONATKOZÓ SZABVÁNYOK DIN 8077 DIN 8078 CEN Európai Szabvány Projekt TC 155 WI 025 DIN DIN 8076 DIN 2999 DVS 2207 DVS 2208 UNI 9182 Polipropilén csövek - Méretek Polipropilén csövek 3. típus - Minôségi elôírások - Teszt Polipropilén csövek - Méretek - Minôségi elôírások - Teszt Csatlakozások és fittingek a polipropilén csövekhez - Méretek Fémbetétes fittingek Fémbetétes, menetes fittingek Hôre lágyuló anyagok hegesztése Hôre lágyuló anyagok hegesztésére alkalmas berendezések és gépek Adagoló rendszer és hideg- és melegvizes elosztó rendszer Tervezési, telepítési és mûködtetési feltételek 18

19 BIZONYÍTVÁNYOK Minôségi rendszer A Wavin nemzetközi minôségi védjegy garanciáit kínálja ügyfeleinek, melyeket a TÜV-BAYERN SACHSEN, az Olasz Mûanyagipari Intézet adományozott a vállalat minôségi rendszere egészének., az UNI EN ISO 9002 elôírásai alapján. Ezeket a bizonyítványokat egész Európában elismeri az EQ-Net (Európai hálózat a minôségi rendszerek minôsítésére és igazolására) és az ügyfeleknek ezzel nem csak a Wavin termékeinek maximális biztonságát és megbízhatóságát garantálja, hanem a Wavin szervezeteit és szolgáltatásait is. A termék megfelel a 3/1971 EüM. rendeletnek, így ivóvíz szállítására alkalmas. BIZTOSÍTÁSI NYILATKOZAT A Wavin-Pemü Kft. a Zöld Tigris termékcsalád gyártási elégtelenségébôl származó károkért a hatályos Termékfelelôsségi Törvény alapján áll jót. Országos Tisztifôorvosi Hivatal: 6550/98 ÉMI-TÜV BAYERN építôipari alkalmazási engedély: Á-892/

20 ZÖLD TIGRIS CSÖVEK ÉS ÖSSZEKÖTÔK ZÖLD TIGRIS csövek PN20 4 m-es darabokban (folyamatos üzem 10 bar/60ºc-on) Kód d 1 s di A cm 2 TCP ,4 13,2 1,36 TCP ,2 16,6 2,16 TCP ,4 21,2 3,53 TCP ,7 26,6 5,56 TCP ,4 33,2 8,66 TCP , ,85 Karmantyú Kód d 1 t 1 L TPZ TPZ TPZ TPZ TPZ TPZ Elektrofitting Kód d 1 t 1 L H TPE TPE TPE , TPE , TPE , TPE Csôvégzáró kupak Kód d 1 t 1 L TPV TPV TPV TPV TPV TPV

21 ZÖLD TIGRIS KÖNYÖKÖK ÉS SZÛKÍTÔK Szûkítô Kód d 1 d 2 t 1 t 2 L TPS TPS TPS TPS TPS TPS TPS TPS TPS TPS TPS TPS TPS º-os könyök Kód d 1 t 1 L 1 TPI TPI ,5 TPI TPI TPI TPI ,5 90º-os könyök külsô/belsô csatlakozással Kód d 1 d 2 t 1 t 2 L 1 L 2 TPK º-os könyök belsômenettel Kód d 1 d 2 t 1 t 2 L 1 L 2 TPKB / ,5 36 TPKB / ,5 42 TPKB / TPKB / ,5 39 TPKB / ,5 TPKB ,5 21

22 ZÖLD TIGRIS KÖNYÖKÖK 90º-os könyök külsômenettel Kód d 1 d 2 t 1 t 2 L 1 L 2 TPKK / ,5 47 TPKK / ,5 53 TPKK / TPKK / ,5 52 TPKK / ,5 TPKK ,5 90º-os könyök belsômenettel, külsô csôcsatlakozással Kód d 1 d 2 t 1 t 2 L 1 L 2 TPKBK / ,5 36 Falikorong belsômenettel Kód d 1 d 2 t 1 t 2 L 1 L 2 X 1 X 2 Ø TPFB / ,5 Falikorong külsômenettel Kód d 1 d 2 t 1 t 2 L 1 L 2 X 1 X 2 Ø TPFK / ,5 22

23 ZÖLD TIGRIS KÖNYÖKÖK 45º-os könyök Kód d 1 t 1 L 1 TPI TPI ,5 TPI TPI TPI TPI ,5 90º-os, hollandis sarokcsatlakozó Kód d 1 d 2 t 1 t 2 L 1 L 2 Ch TPHS / , TPHS , TPHS / ,5 47 ZÖLD TIGRIS T -IDOM T -idom Kód d 1 =d 2 t 1 =t 2 L 1 =L 2 TPT TPT TPT ,5 TPT ,5 TPT TPT ,5 Szûkített T -idom Kód d 1 d 2 t 1 t 2 L 1 L 2 TPT ,5 TPT ,5 34,5 TPT ,5 36,5 TPT ,5 TPT ,5 56,5 TPT ,5 42,5 TPT TPT ,5 TPT TPT ,5 TPT ,5 TPT ,5 TPT ,5 23

24 ZÖLD TIGRIS T -IDOM Belsômenetes T -idom Kód d 1 d 2 t 1 t 2 L 1 L 2 TPBT / ,5 36 TPBT / ,5 42 TPBT / TPBT / ,5 39 TPBT / ,5 TPBT ,5 Külsômenetes T -idom Kód d 1 d 2 t 1 t 2 L 1 L 2 TPKT / ,5 47 TPKT / ,5 53 TPKT / ,5 51 TPKT / ,5 52 TPKT / TPKT ZÖLD TIGRIS EGYÉB FITTINGEK Kerülô ív Kód d 1 L H TPKI TPKI TPKI Kerülô ív Kód d 1 d 2 L TPKT TPKT

25 ZÖLD TIGRIS EGYÉB FITTINGEK Belsômenetes csatlakozó Kód d 1 d 2 t 1 t 2 L TPBC / TPBC / TPBC / TPBC / TPBC / TPBC TPBC / TPBC / TPBC Külsômenetes csatlakozó Kód d 1 d 2 t 1 t 2 L TPKC / TPKC / TPKC / TPKC / TPKC / TPKC TPKC / TPKC / TPKC Belsômentes, hollandis csatlakozó Kód d 1 d 2 t 1 t 2 L Ch TPBH / TPBH TPBH / ZÖLD TIGRIS TARTOZÉKOK Csempeszelep (gombbal) Kód d 1 t 1 L 1 h H Ø TPCG TPCG

26 ZÖLD TIGRIS TARTOZÉKOK Elzárószelep Kód d 1 t 1 L 1 h H Ø TPCS TPCS Csempeszelep (normál) Kód d 1 t 1 L 1 h H Ø TPCN TPCN Csempeszelep (hosszú) Kód d 1 t 1 L 1 h H Ø TPCH TPCH Golyóscsap Kód d 1 t 1 L 1 h H Ø TPG , TPG TPG Golyóscsap fogantyúval Kód d 1 t 1 L 1 h H Ø TPGF , TPGF TPGF Szerelô dugó Kód df h H H Szín TPD121 1/ piros TPD122 1/ kék TPD341 3/ piros TPD342 3/ kék 26

27 ZÖLD TIGRIS TARTOZÉKOK Mûanyag javítótüske Kód Ø L TPJ TPJ ZÖLD TIGRIS BERENDEZÉSEK ÉS SZERSZÁMOK Csôvágó olló Kód Ø D TPO032 0/63 P TPO063 0/63 S Hegesztôgép (hegesztô idompár nélkül) fémállvánnyal Kód Ø D TPHG000 0/63 I Fémállvány Kód Ø D TPHG001 0/63 I Hegesztô idompár Kód Ø TPHG TPHG TPHG TPHG TPHG TPHG Hegesztô munkapad Kód Ø TPHG100 20/75 27

28 ZÖLD TIGRIS BERENDEZÉSEK ÉS SZERSZÁMOK Automata hegesztôgép - Tigris "One" modell (Wavin I-LI rendszerekhez és ZÖLD TIGRIS E-karmantyúkhoz) Kód Ø TPAG000 20/225 28
