1 φ mm RAGASZTÓTOKOS PVC-U NYOMÓCSÖVEK és IDOMOK KATALÓGUS

2 2

3 Katalógusok PVC-U NYOMÓCSÖVEK és IDOMOK φ mm Budapest,

4 Vonatkozó engedélyek, szabályzások: MSZ EN :2000 ü Keresse termékeinket és szolgáltatásainkat az interneten is! Web: Szakmai tanácsadással állunk rendelkezésére. Termékmenedzser: Kedvek László (06 52) , (06 30) A közölt adatok tájékoztató jellegûek. A Pannonpipe Kft. és beszállítói a változtatás jogát fenntartják! 4

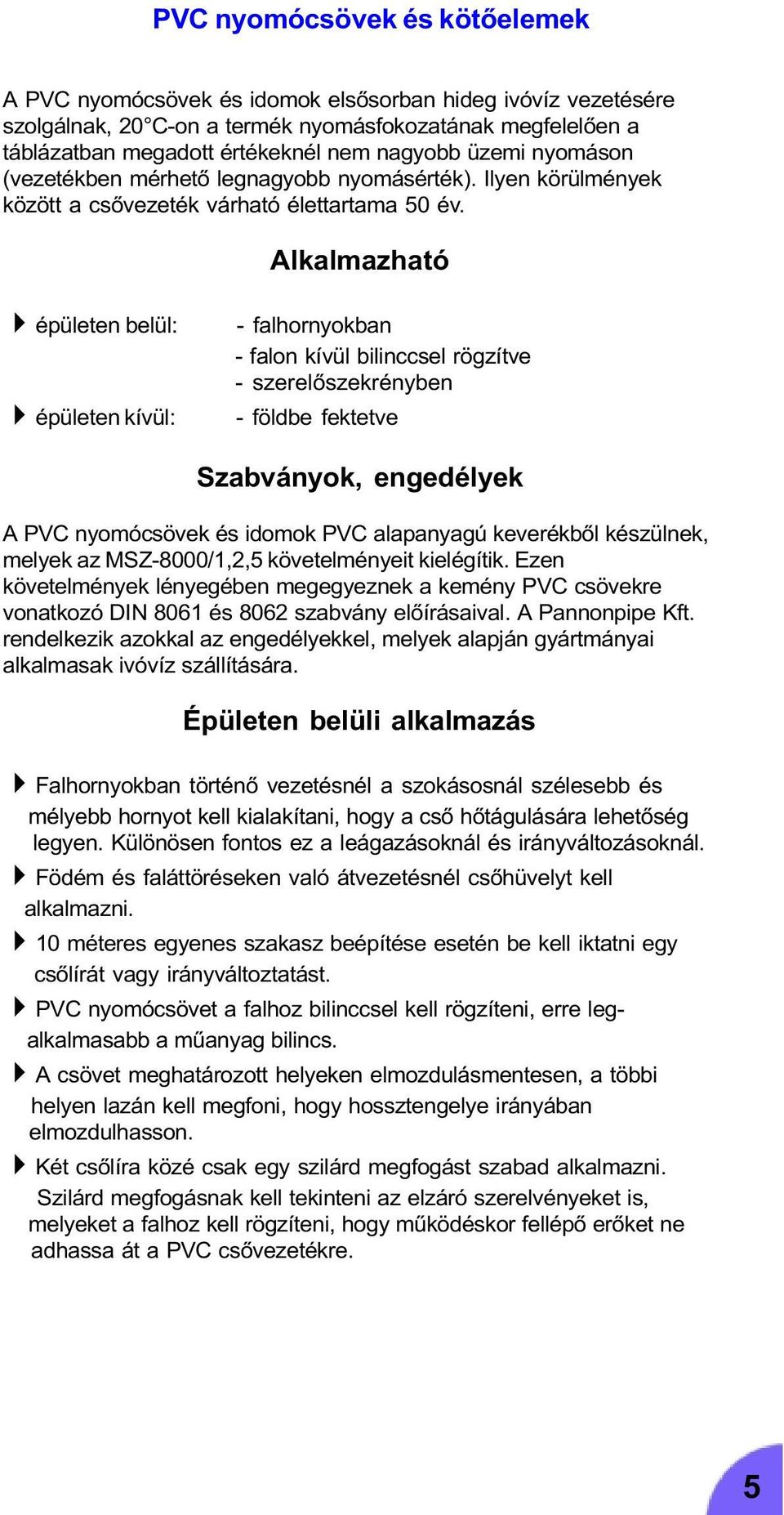

5 PVC nyomócsövek és kötõelemek A PVC nyomócsövek és idomok elsõsorban hideg ivóvíz vezetésére szolgálnak, 20 C-on a termék nyomásfokozatának megfelelõen a táblázatban megadott értékeknél nem nagyobb üzemi nyomáson (vezetékben mérhetõ legnagyobb nyomásérték). Ilyen körülmények között a csõvezeték várható élettartama 50 év. Alkalmazható 4épületen belül: 4épületen kívül: - falhornyokban - falon kívül bilinccsel rögzítve - szerelõszekrényben - földbe fektetve Szabványok, engedélyek A PVC nyomócsövek és idomok PVC alapanyagú keverékbõl készülnek, melyek az MSZ-8000/1,2,5 követelményeit kielégítik. Ezen követelmények lényegében megegyeznek a kemény PVC csövekre vonatkozó DIN 8061 és 8062 szabvány elõírásaival. A Pannonpipe Kft. rendelkezik azokkal az engedélyekkel, melyek alapján gyártmányai alkalmasak ivóvíz szállítására. Épületen belüli alkalmazás 4Falhornyokban történõ vezetésnél a szokásosnál szélesebb és mélyebb hornyot kell kialakítani, hogy a csõ hõtágulására lehetõség legyen. Különösen fontos ez a leágazásoknál és irányváltozásoknál. 4Födém és faláttöréseken való átvezetésnél csõhüvelyt kell alkalmazni. 410 méteres egyenes szakasz beépítése esetén be kell iktatni egy csõlírát vagy irányváltoztatást. 4PVC nyomócsövet a falhoz bilinccsel kell rögzíteni, erre legalkalmasabb a mûanyag bilincs. 4A csövet meghatározott helyeken elmozdulásmentesen, a többi helyen lazán kell megfoni, hogy hossztengelye irányában elmozdulhasson. 4Két csõlíra közé csak egy szilárd megfogást szabad alkalmazni. Szilárd megfogásnak kell tekinteni az elzáró szerelvényeket is, melyeket a falhoz kell rögzíteni, hogy mûködéskor fellépõ erõket ne adhassa át a PVC csõvezetékre. 5

6 Fontos tudnivalók A mm átmérõjû PVC nyomócsövek és idomok ragasztással köthetõk egymáshoz. A ragasztás menete 4a letisztított felületeket papírvattával zsírtalanítani kell, zsírtalanítószer: DENATURÁLT SZESZ 4az idom és a csõ ragasztási felületét fa nyelû szõrecset segítségével, ragasztóval be kell kenni, ragasztószer: VINILFIX 4a ragasztóval bekent felületeket gyorsan össze kell dugni. Ezt követõen csavarásnak illetve nagyobb mechanikai igénybe vételnek 30 percig kitenni nem szabad. A nyomáspróba 20 C-on 8 óra elteltével végezhetõ el. Alacsonyabb hõmérséklet esetén a száradási idõt növelni kell (24 óra). Szállítás, tárolás A csöveket nagy mennyiségben tanácsos lehetõleg erre a célra kialakított szállítóeszközben szállítani. Másfajta szállítás és tárolás esetén a csövek a szállítóeszközön, tárolóhelyen lehetõleg teljes hosszukban feküdjenek fel, de legalább 1,5 méterenként legyenek alátámasztva és a rakat magassága ne haladja meg az 1 métert. Ütésszerû igénybevételt mind szállítás, mind tárolás során kerülni kell, különösen +5 C alatti hõmérséklet esetén. A terméket hosszabb idejû (3 hónap) tárolásnál közvetlen napsugárzástól védeni kell. A csöveket legcélszerûbben kalodában lehet tárolni. MEGJEGYZÉS: PVC φ16, φ90 és φ110 mm-es nyomócsöveket és fittingeket csak külön megrendelésre gyártunk 6

7 PVC nyomócsõ csõ külsõ átmérõ D (m m ) V falvastagság nyomásfokozat Tömeg mm mm bar kg/m 20 1,5 16 0, ,5 12,5 1,3 32 1,6 10 1, ,9 10 2, ,4 10 3, ,0 10 5,1 90 4, , , ,6 Alkalmazható: ivóvíz és PVC-re veszélytelen közeg vezetésére. A csövek gyártási hossza: 6000 mm. 7

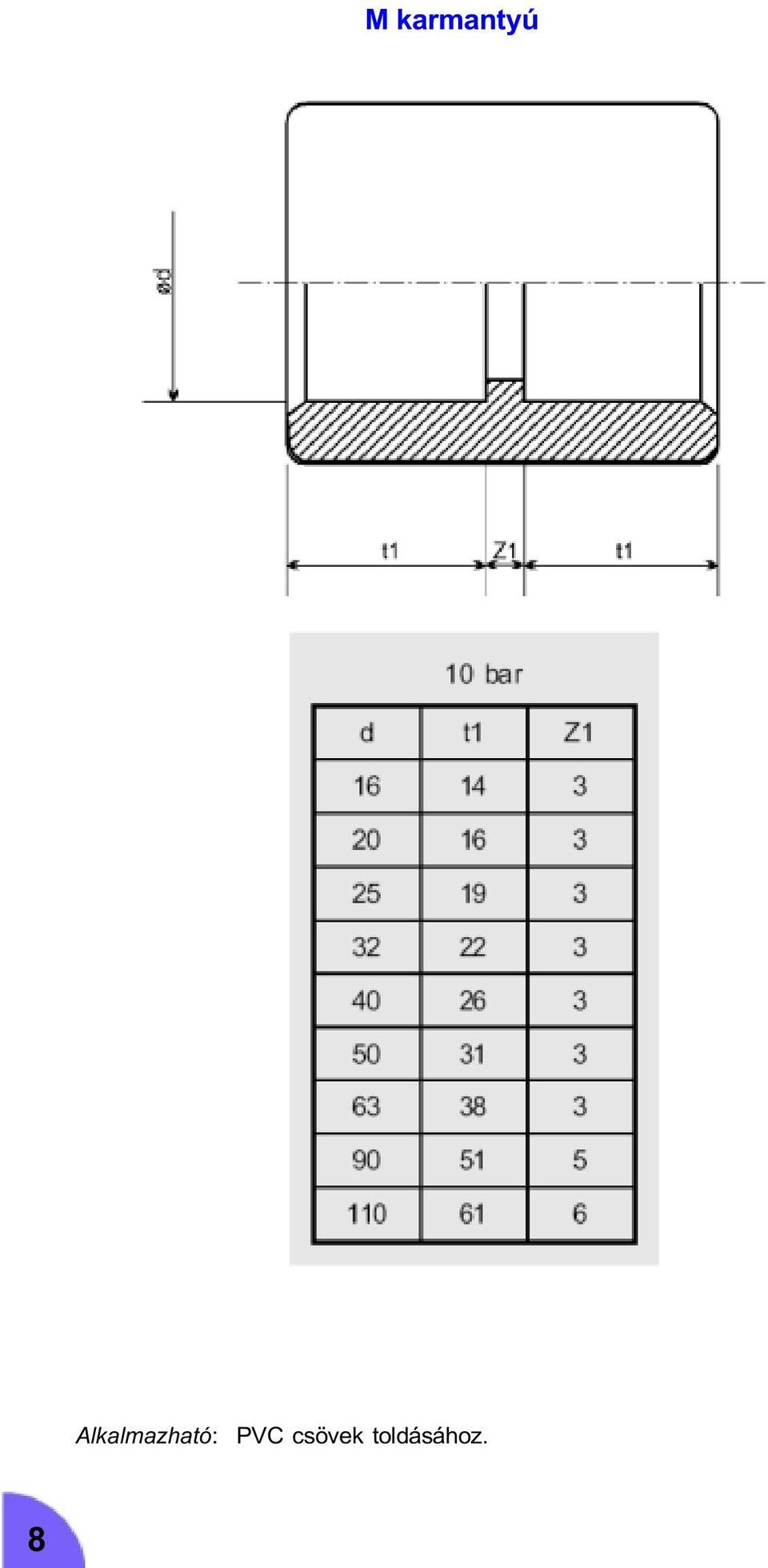

8 M karmantyú Alkalmazható: PVC csövek toldásához. 8

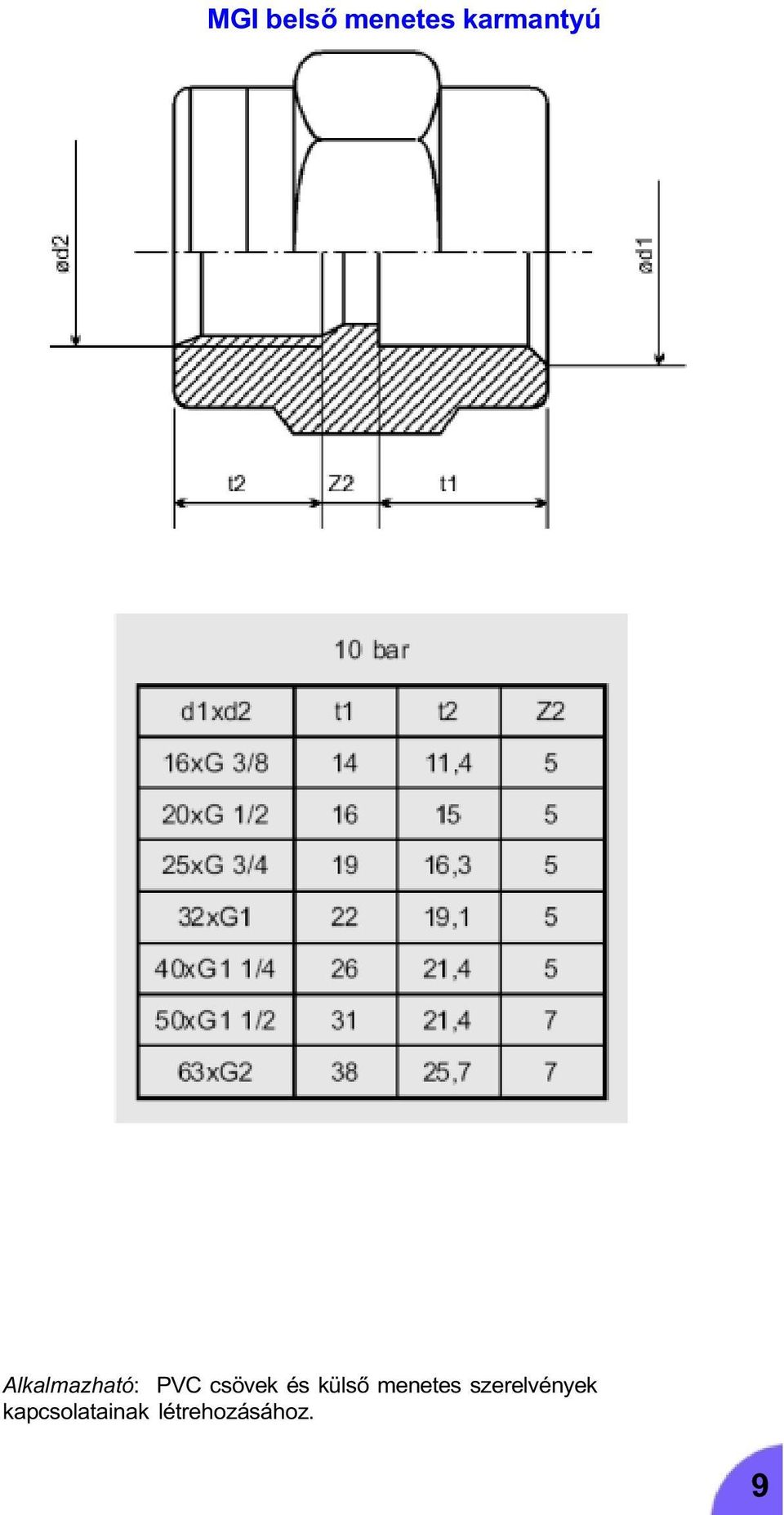

9 MGI belsõ menetes karmantyú Alkalmazható: PVC csövek és külsõ menetes szerelvények kapcsolatainak létrehozásához. 9

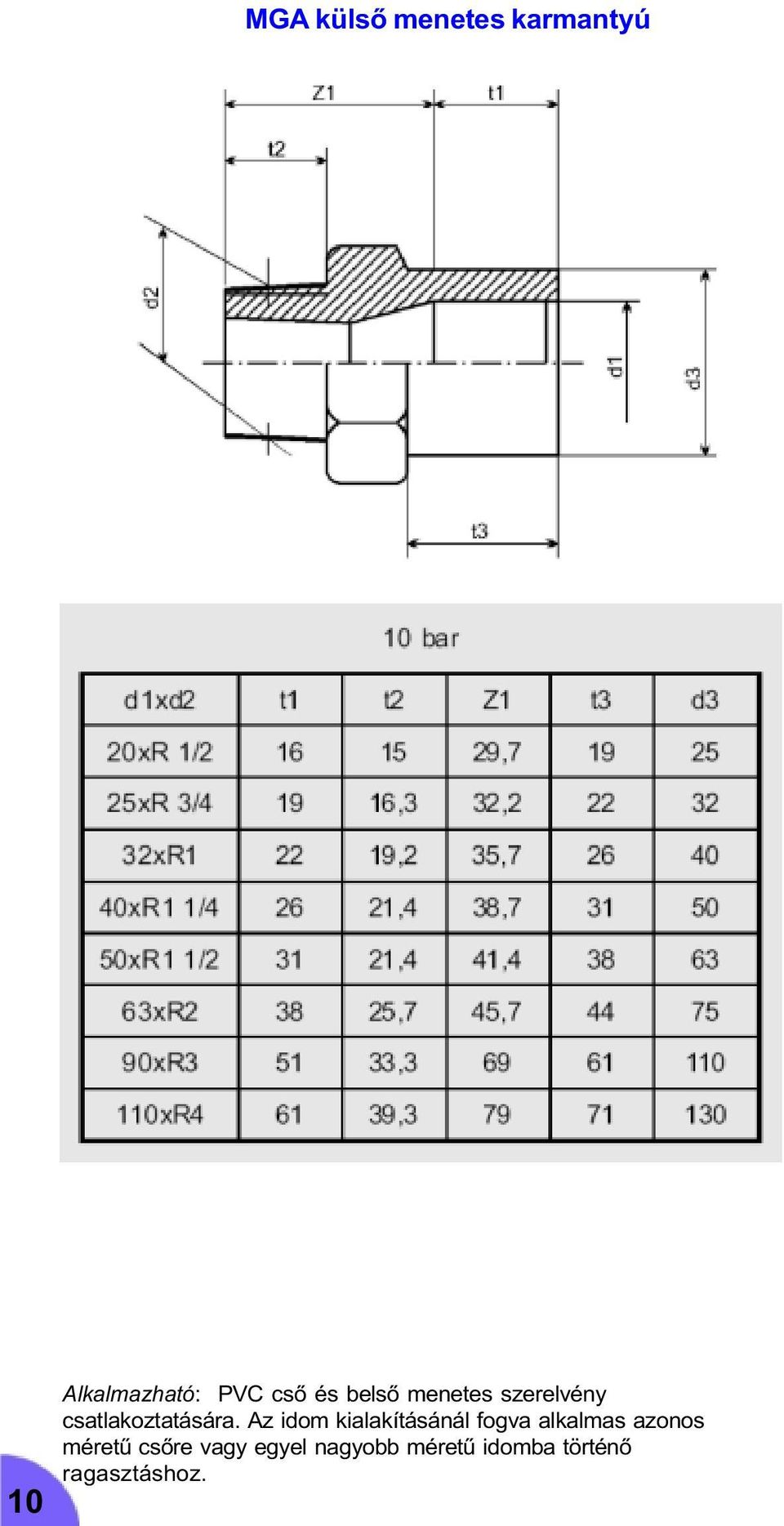

10 MGA külsõ menetes karmantyú 10 Alkalmazható: PVC csõ és belsõ menetes szerelvény csatlakoztatására. Az idom kialakításánál fogva alkalmas azonos méretû csõre vagy egyel nagyobb méretû idomba történõ ragasztáshoz.

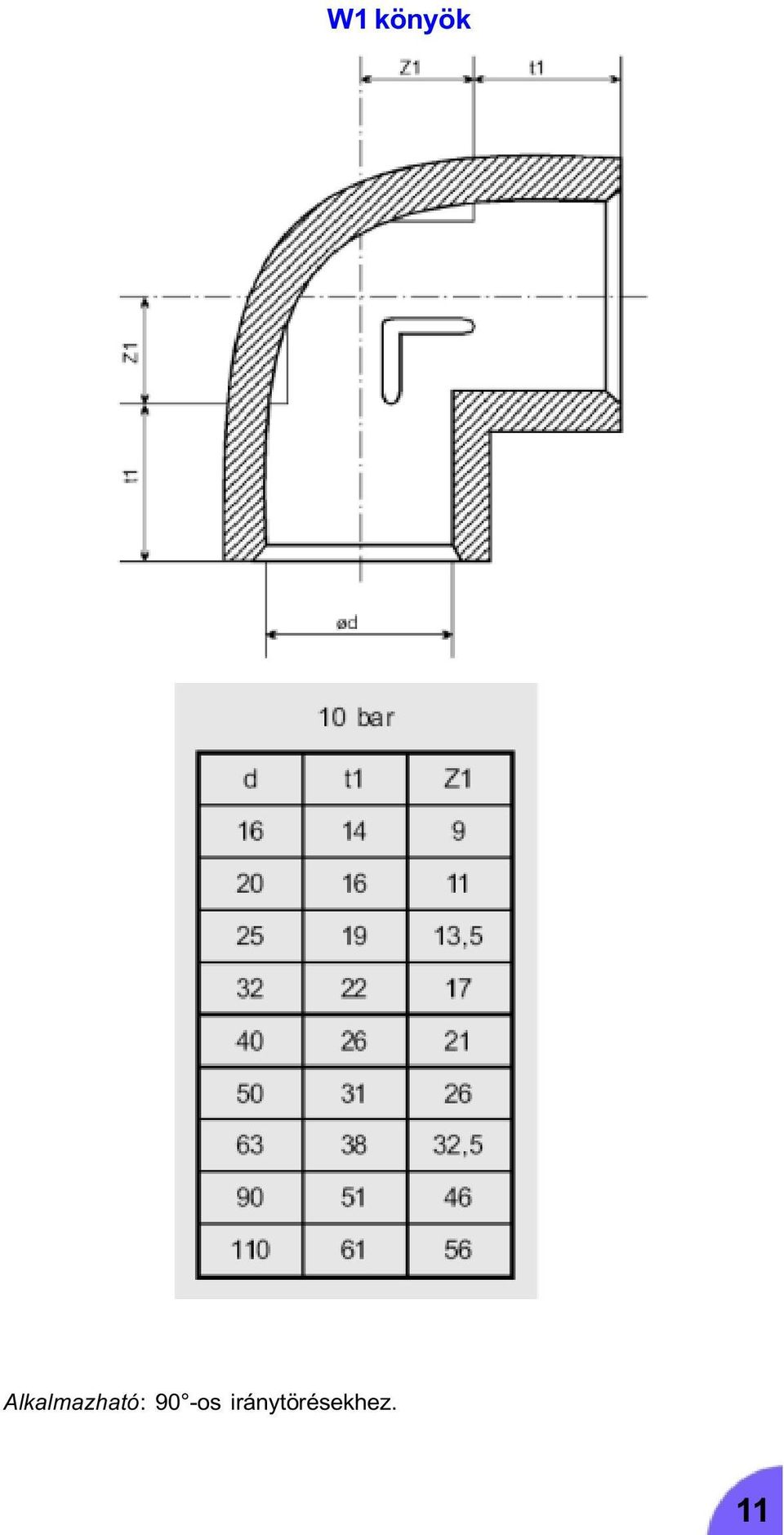

11 W1 könyök Alkalmazható: 90 -os iránytörésekhez. 11

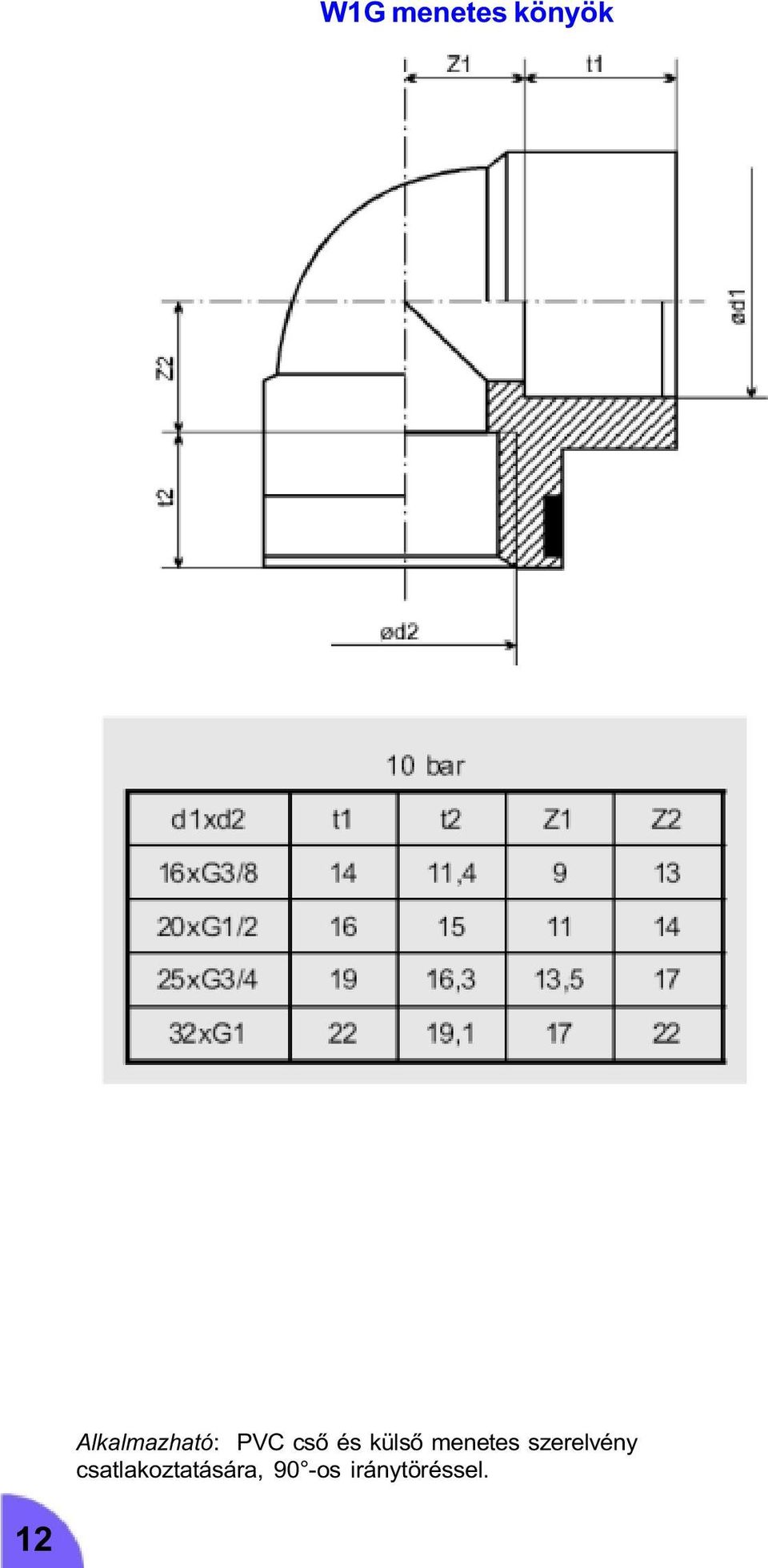

12 W1G menetes könyök Alkalmazható: PVC csõ és külsõ menetes szerelvény csatlakoztatására, 90 -os iránytöréssel. 12

13 T idom Alkalmazható: PVC csõ elágazások készítésére. 13

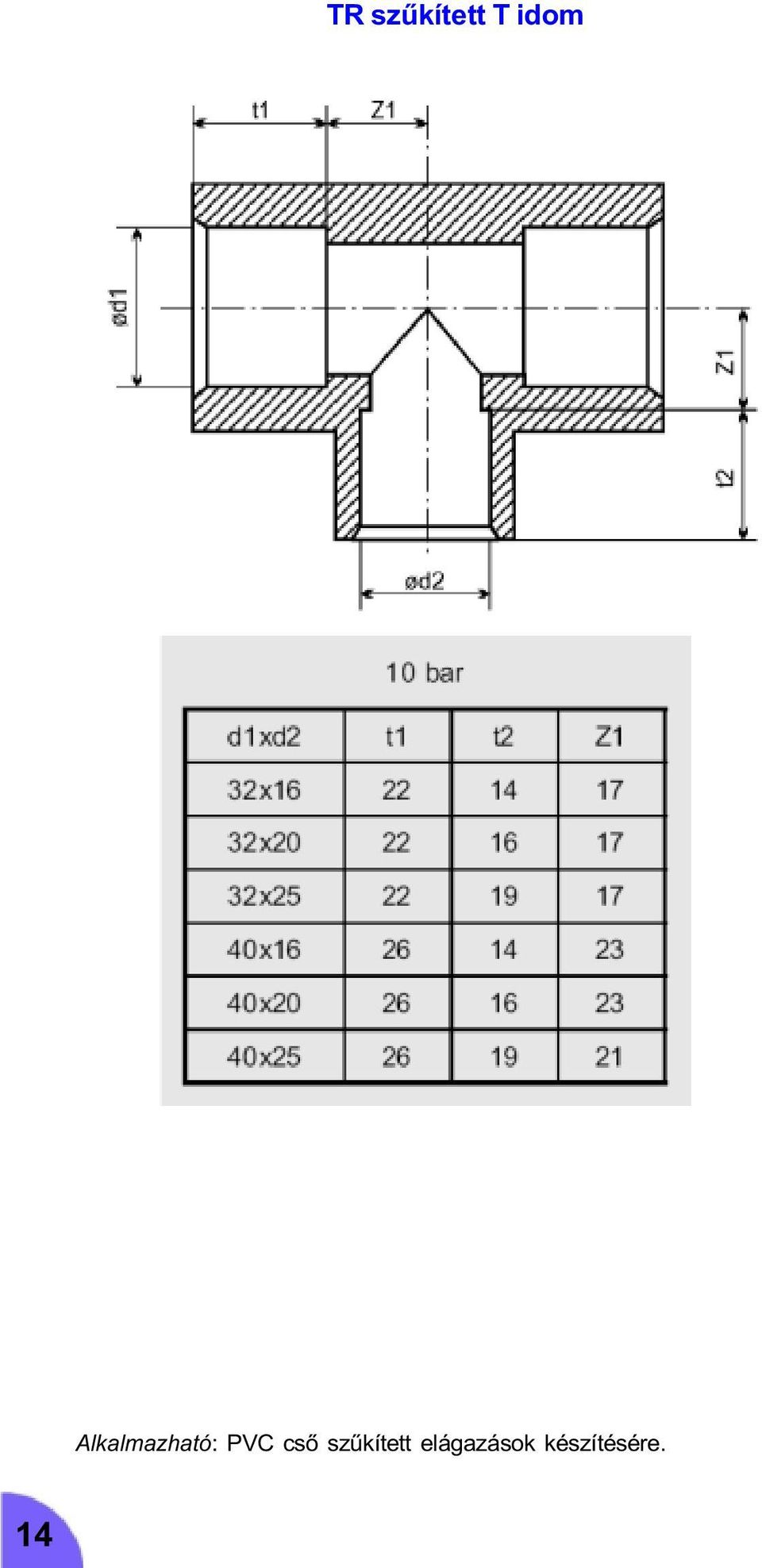

14 TR szûkített T idom Alkalmazható: PVC csõ szûkített elágazások készítésére. 14

15 TG menetes T idom Alkalmazható: külsõ menetes szerelvényekhez történõ becsatlakozáshoz. 15

16 R1 szûkítõ idom Alkalmazható: PVC csövek szûkítésére. Mindig idomról szûkít csõre! 16

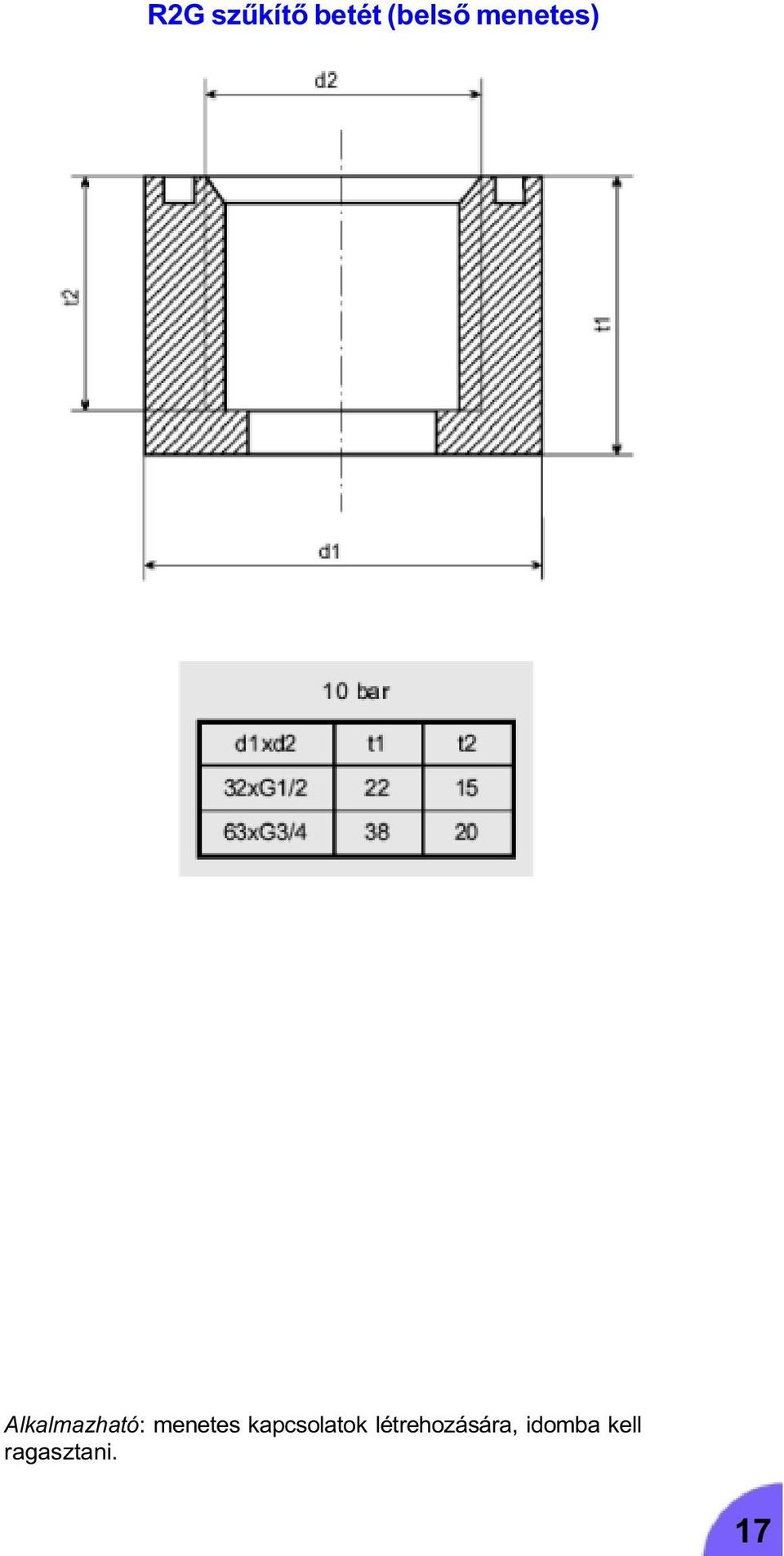

17 R2G szûkítõ betét (belsõ menetes) Alkalmazható: menetes kapcsolatok létrehozására, idomba kell ragasztani. 17

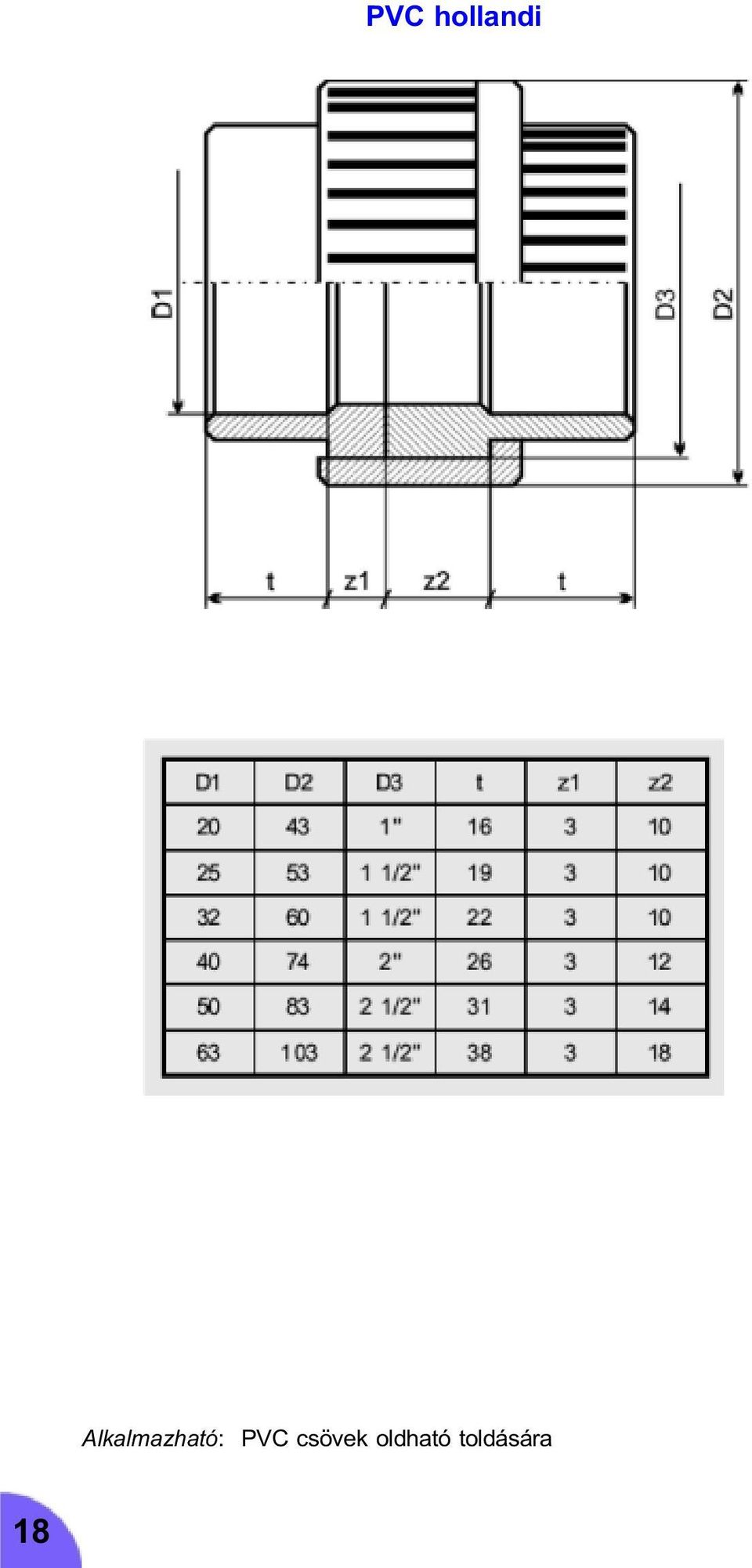

18 PVC hollandi Alkalmazható: PVC csövek oldható toldására 18

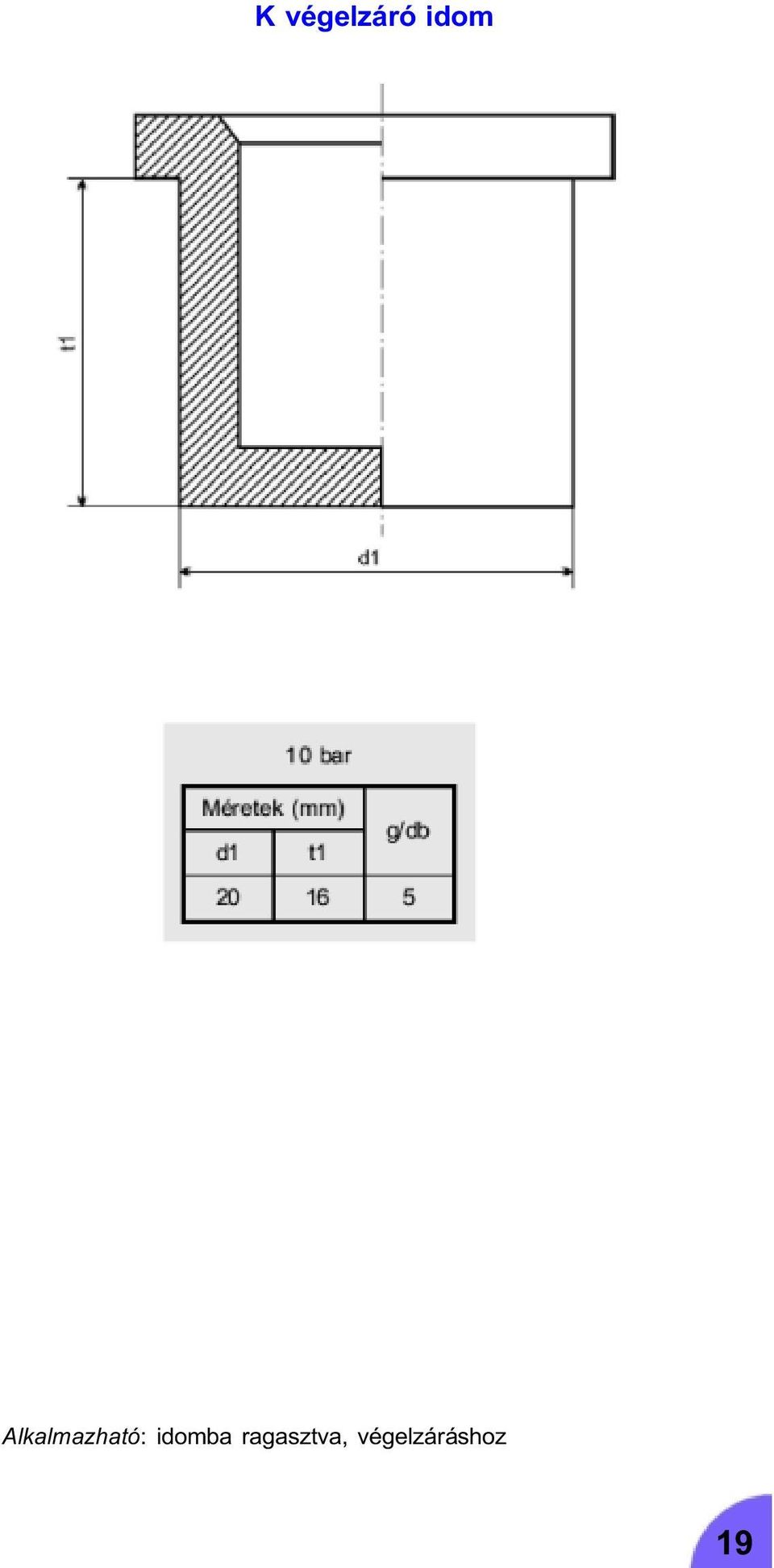

19 K végelzáró idom Alkalmazható: idomba ragasztva, végelzáráshoz 19

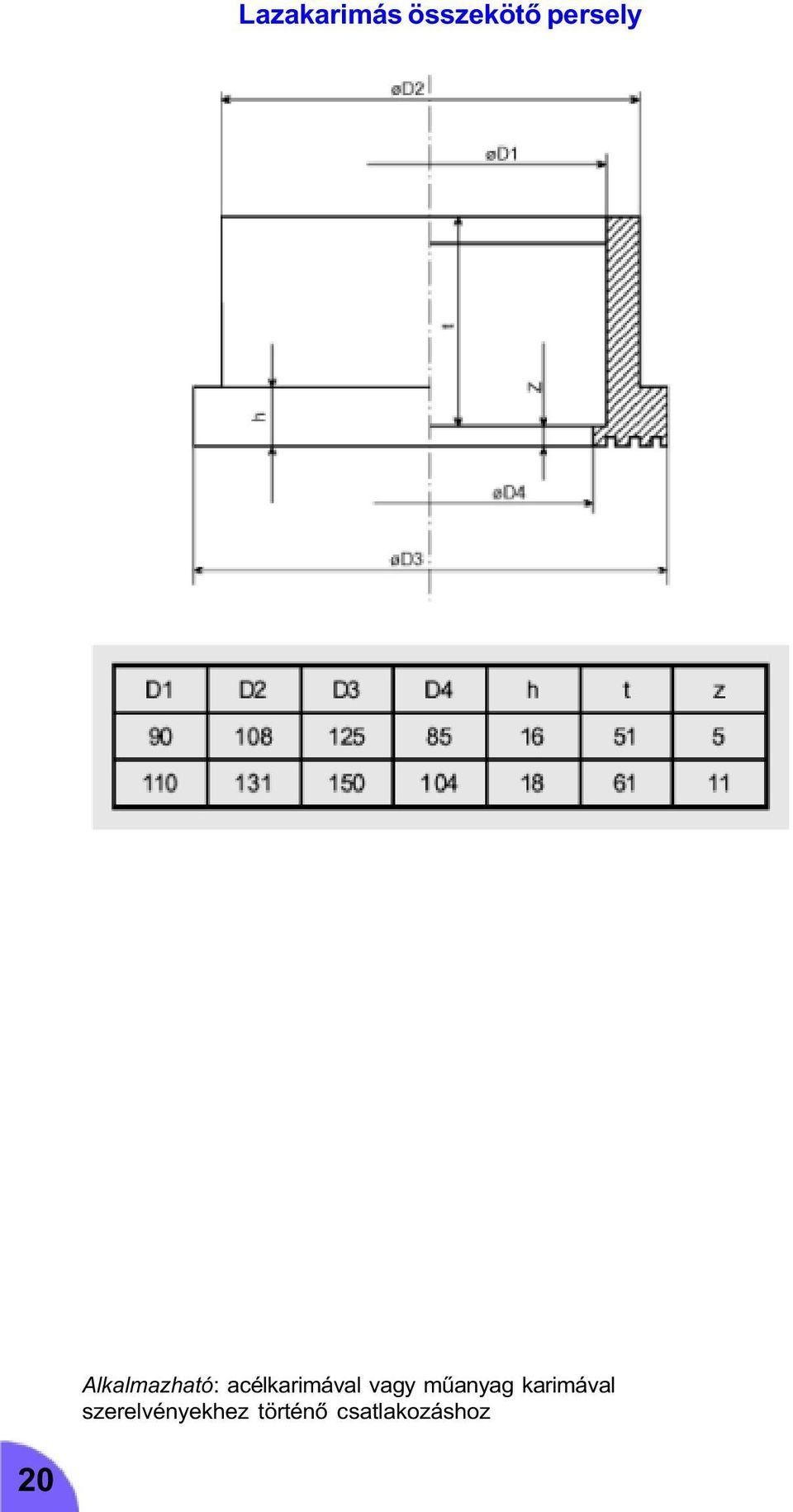

20 Lazakarimás összekötõ persely Alkalmazható: acélkarimával vagy mûanyag karimával szerelvényekhez történõ csatlakozáshoz 20

21 PVC gömbcsap és gömbfõcsap 21

22 J e g y z e t e k 22

23 TÁJÉKOZTATÓ TÁBLÁZAT A FONTOSABB ELASZTOMEREK ÉS MÛANYAGOK VEGYSZERÁLLÓSÁGÁRÓL 23

24 MAGYARÁZAT A TÁBLÁZAT HASZNÁLATÁHOZ Jelölések jelentése: A: Ellenállóképes Az anyag általánosan alkalmasnak tekinthetõ B: Feltételes ellenálló képesség Az anyag alkalmasságát a mindenkori alkalmazási esetnek megfelelõen meg kell vizsgálni. C: Kevésbé ellenálló Az anyag általánosan nem tekinthetõ alkalmasnak. D: Nem megfelelõ TERMÉSZETES GUMI (NR) BUNA S (SBR) PERBUNÁN N (NBR) NEOPRÉN (CR) BUTYLKAUCSUK (IIR) HYPALON (CLORSZULFONÁL CSM) SZILIKON GUMI (Q) VITON (CFM) (HÕÁLLÓ) POLIETILÉN CSÕ POLIPROPILÉN CSÕ PVC CSÕ acetaldehid B C D D B D B D B B D aceton B B D B A C C D B B C almasav A A A A A A A A A A A aluminiumklorid B A B A A A A A A A A aluminiumszulfát A A B A A A A A A A A ammoniák, nedves A B B A A A B B A A A ammoniák, gáz, hideg B B C B B A B B A A A ammoniák, gáz, forró B B C C B B C C A A D ammóniumklorid A A A A A A A A A A A ammónium nitrát A B B A A A B A A A A ammónium szulfát A B B A A A B A A A A anilacetát D C D C B D D D D D anilin B C D D A D A D B A A arzénsav A B B A A A B A A A A ásványolaj D D A C D C B A B B A benzin, könnyûbenzin, nafta D D A B D C B A D D A benzol D D C D D D D A D D D borax A A A A A A A A A A B borkõsav A A A A A A A A A A A bórsav A A B A A A B A A A A borpárlat A A A A A A A A B B A brom D D D C C B C B D D D bromhidrogén C C C B A A B A A A A bután D D A B D C B A D D A butilacetát D C D C B D D D D D D cinkklorid B B B A A A A A A A A cinksó A A A A A A A A A A A cinkszulfát A A A A A A A A A A A citromsav A B B A A A A A A A A csersav B B C B B A B A A A cyclohexanol B A A A A A B A D cyclohexanon D D D D C D D D D D D difeniloxid D D D D D B C ecet B B C A B B C A A A ecetsav, gõz B B C A B B D A A A ecetsav, conc. B B C A B B D D D D ecetsav-anhidrid B B C A B B D B B D etilacetát D C D C B D D D B B etilalkohol A A B A A A A A A A A etilalkohol denaturált szesz A A B B A B B B A A A etiléter D D C C C C C D D D etilénklorid B B D B A D D etilklorid D D C D D D D B D D D éther D D C C C C C D D D fluorsav forró < 65% C C D C C B A A A D fluorsav forró > 65% B B C B B A A A A A 24

25 MAGYARÁZAT A TÁBLÁZAT HASZNÁLATÁHOZ Jelölések jelentése: A: Ellenállóképes Az anyag általánosan alkalmasnak tekinthetõ B: Feltételes ellenálló képesség Az anyag alkalmasságát a mindenkori alkalmazási esetnek megfelelõen meg kell vizsgálni. C: Kevésbé ellenálló Az anyag általánosan nem tekinthetõ alkalmasnak. D: Nem megfelelõ TERMÉSZETES GUMI (NR) BUNA S (SBR) PERBUNÁN N (NBR) NEOPRÉN (CR) BUTYLKAUCSUK (IIR) HYPALON (CLORSZULFONÁL CSM) SZILIKON GUMI (Q) VITON (CFM) (HÕÁLLÓ) POLIETILÉN CSÕ POLIPROPILÉN CSÕ PVC CSÕ hidrogén hideg B A A A A A A A hidrogén meleg B A A A A A A D D D hidrogénszuperoxid B B B A A A A A A A A higany A A A A A A A A A A A higanyklorid A A A A A A A A A A A jégecet B B C A B B D B B B káliumklorid A A A A A A A A A A A káliumhidroxid A A B A A A C C A A A káliumszulfát A A A A A A A A A A A kálilug A A B A A A C C A A A kéndioxid D D D D B B B B A A A kénsav konz. D D D C C A C A D D D kénsav > 10% forró B B C A A A B A A B D kénsav % forró C C D C C B C A B D D kénsav % forró D D D D D C D A D D D kénsav füstölgõ D D D D D B D A D D D kénsav 10 % hideg A A A A A A A A A A A kénsav % hideg C C D C B A B A B C A kénsav % hideg D D D C B B C A B D A kénhidrogén forró C C C C A A A D kénhidrogén hideg C C C B B A A A kénhidrogén száraz, forró C C C B A A A D kénhidrogén száraz, hideg C C C B B A A A királyviz D D D D D B C B D D E kipufogó gáz C B C A A A B A A A A klofén D D D D D D B A B kromsav D D D D D B C A D D A klor-ecetsav C C C C B B C D A klor nedves D D D C C B C A D D D klor száraz D D D C B B C A D D C klorsulfonsav D D D D D D D C D D A konyhasó A A A A A A A A A A A levegõ A A A A A A A A A A A magnéziumklorid A A B A A A A A A A A magnézium szulfát A A B A A A A A A A A metilalkohol A A B A A A B C A A A metilénklorid D D C D D D D B D D D nátronlúg A A B A A A C C A A A nátriumhipoklorid D D D C C A B A B B A nátriumkarbonát A A B A A A C C A A A nátronlúg A A B A A A C C A A A nikkelszulfát A A A A A A A A A A A olajsav D D A B C B B A D D A ólomacetát A A A A A A A A A A A oxálsav B A A A A A A A A A A oxigén hideg C C C A A A A A A ó D D D B A A A A C C A 25

26 MAGYARÁZAT A TÁBLÁZAT HASZNÁLATÁHOZ Jelölések jelentése: A: Ellenállóképes Az anyag általánosan alkalmasnak tekinthetõ B: Feltételes ellenálló képesség Az anyag alkalmasságát a mindenkori alkalmazási esetnek megfelelõen meg kell vizsgálni. C: Kevésbé ellenálló Az anyag általánosan nem tekinthetõ alkalmasnak. D: Nem megfelelõ TERMÉSZETES GUMI (NR) BUNA S (SBR) PERBUNÁN N (NBR) NEOPRÉN (CR) BUTYLKAUCSUK (IIR) HYPALON (CLORSZULFONÁL CSM) SZILIKON GUMI (Q) VITON (CFM) (HÕÁLLÓ) POLIETILÉN CSÕ POLIPROPILÉN CSÕ PVC CSÕ salétromsav D D D D C B D B B D D salétromsav hig D D D C C B C B A B A sósav < 65 C B B C B B A A A A A sósav > 65 C C C D C C B B C C D sõr A A A A A A A A A A A stearinsav D D B C D C A A D D A szappanoldat A A A A A A A A A A A széndioxid nedves A A A A A A A A A A A széndioxid száraz A A A A A A A A A A A szénkéreg D D D D D D C A D D D szénmonoxid forró C C D C B B B A D szénsav A A A A A A A A A A A széntetraklorid D D D D D D D B D D B tej A A A A A A A A A A tejsav hideg C B B B B B B A A A tejsav forró C B B B B B B D D D tengerviz A A A A A A A A A A A timsó A A B A A A B A A A A toluol D D D D D D D B D D D trietanoamin B C C C A A D A A D trikloretilén D D D D D D D B D D D vasoxid B B B A A A B A A A A víz hideg A A A A A A A A A A A víz 80 C-ig A A B A A A A A D A D víz 100 C-ig A A C A A A B A D A D zsirsav C C A B C C B A D D A xylol D D D D D D D B D D D 26

27 Tartalomjegyzék PVC nyomócsövek és kötõelemek...5 Fontos tudnivalók...6 PVC nyomócsõ...7 M karmantyú...8 MGI belsõ menetes karmantyú...9 MGA külsõ menetes karmantyú...10 W1 könyök...11 W1G menetes könyök...12 T idom...13 TR szûkített T idom...14 TG menetes T idom...15 R1 szûkítõ idom...16 R2G szûkítõ betét...17 PVC hollandi...18 K végelzásó idom...19 Lazakarimás összekötõ persely...20 PVc gömbcsap és gömbfõcsap...21 Jegyzetek...22 Vegyszerállósági táblázat...23 Szerkesztette: Miklósváry István 27
