1 Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) Finom festékszóró rendszer W 560 Rendelési sz.:

2 c) Elektromos szerszámok használatánál tartsa távol a gyerekeket. Elterelt figyelemnél elvesztheti az uralmát a készülék felett. 2. Elektromos biztonság a) A készülék csatlakozó dugójának bele kell illenie az aljzatba. A hálózati csatlakozódugó semmilyen módon nem alakítható át. Ne használjon adapter dugót földelt elektromos készülékekkel együtt. Eredeti állapotban üzemeltetett hálózati csatlakozódugók, és megfelelő csatlakozóaljzatok csökkentik az áramütés kockázatát. b) Ne érjen hozzá földelt felületekhez, csövekhez, fűtőtestekhez, tűzhelyekhez, kályhákhoz és hűtőgépekhez. Fokozott az áramütés veszélye, ha az Ön teste földelve van. Tartsa távol a készüléket esőtől vagy nedvességtől. Ha víz kerül az elektromos készülékbe, az növeli az elektromos áramütés veszélyét. Ne használja a kábelt rendeltetésével ellentétesen, ne szállítsa a kábelnél fogva a készüléket, azzal ne akassza fel és ne húzza ki általa a dugaszolót az aljzatból. Óvja a kábelt forróságtól, olajtól, éles sarkoktól vagy mozgó géprészektől. Sérült vagy elcsavarodott kábelek növelik az elektromos áramütés veszélyét. Ha elektromos készülékkel szabadban dolgozik, csak kültérre engedélyezett hosszabbító kábelt használjon. Egy kültéri használatra alkalmas hosszabbító kábel csökkenti az elektromos áramütés veszélyét. Használati útmutató A készülék üzembe helyezése előtt figyelmesen olvassa el a használati útmutatót és vegye figyelembe a baleseti utasításokat. Gondosan őrizze meg a használati útmutatót. Általános biztonsági előírások Figyelem! Valamennyi utasítást el kell olvasni. A biztonsági előírások és használati utasítások betartásának elmulasztása elektromos áramütést, tüzet és / vagy súlyos sérülést okozhat. A következőkben használt Elektromos szerszám fogalom egyaránt vonatkozik a hálózatról (hálózati csatlakozó kábellel működtetett) elektromos szerszámokra és az akkumulátoros működtetésű (hálózati csatlakozó kábel nélkül működtetett) elektromos szerszámokra. 1. Munkahely Tartsa munkakörnyezetét tisztán és rendben. A rendetlen és megvilágítatlan munkahelyek baleseti források lehetnek. Ne használja a készüléket robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak jelen. Az elektromos szerszámokban szikrák keletkeznek, amelyek a port vagy a gőzöket meggyújthatják. 3. Személyek biztonsága Járjon el figyelmesen, figyeljen arra, amit tesz, és ésszerűen dolgozzon az elektromos készülékkel. Ne használja a készüléket, ha fáradt, vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. A készülék használatánál egy pillanatnyi figyelmetlenség komoly sérülésekhez vezethet. b) Viseljen személyes védőfelszerelést és mindig hordjon védőszemüveget. Az elektromos szerszám fajtájától és a felhasználás módjától függő személyes védőfelszerelések, porálarc, csúszásmentes biztonsági lábbeli, védősisak vagy hallásvédő viselése csökkenti a sérülésveszélyt. c) Kerülje el a véletlen működésbe lépést. A dugaszolónak a csatlakozó aljzatba dugása előtt győződjön meg arról, hogy a kapcsoló "KI" állásban áll. Ha a készülék szállításakor az ujját a kapcsolón tartja, vagy a készüléket bekapcsolt állapotban az elektromos hálózathoz csatlakoztatja, belesetek következhetnek be. d) A készülék bekapcsolása előtt távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Egy forgó készülékrészen lévő szerszám vagy csavarkulcs sérüléseket okozhat. e) Ne becsülje túl saját képességeit. Álljon biztosan a lábán, és legyen mindig egyensúlyban. Ezáltal a készüléket váratlan helyzetben jobban kézben tudja tartani. f) Viseljen alkalmas öltözéket. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A laza öltözéket, ékszert vagy a hosszú hajat a mozgó alkatrészek könnyen elkaphatják. Ez a készülék nem való arra, hogy testi, érzékszervi vagy szellemi fogyatékosok (gyerekeket is ideértve), vagy tapasztalatlan és/vagy kellő ismeret híján levők használják, még akkor is, ha a biztonságukért felelős személy felügyel rájuk, vagy kioktatta őket a készülék használatára. Gyerekeknél felügyelet szükséges annak biztosítására, hogy nem játékszernek használják a készüléket. 4. Az elektromos szerszámok gondos kezeléséhez a) Ne terhelje túl a készüléket. A munkájához annak megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszámmal az adott teljesítmény tartományban jobban és biztonságosabban dolgozik. b) Ne használjon hibás kapcsolójú elektromos szerszámot. Egy be- vagy ki nem kapcsolható elektromos szerszám veszélyes és meg kell javíttatni. c) Mielőtt állítana a készüléken, rajta tartozékot cserélne, vagy a készüléket félrerakná, húzza ki a csatlakozódugót a dugaszaljból. Ezzel megakadályozza a készülék véletlen beindulását. d) A használaton kívüli elektromos szerszámokat tárolja a gyerekek elérhetőségén kívül. Ne engedje át a készülék használatát olyan személyeknek, akik abban nem járatosak vagy a jelen útmutatót nem olvasták. Elektromos szerszámok veszélyesek, ha gyakorlatlan személyek használják. e) Ápolja gondosan a készüléket. Ellenőrizze, hogy a mozgó alkatrészei kifogástalanul működnek, nem szorulnak, nincsenek eltörve, vagy nem sérültek annyira, hogy az a készülék működését befolyásolja. A sérült alkatrészeket a készülék használata előtt javíttassa meg. Sok balesetet okoznak a rosszul ápolt elektromos szerszámok. f) Az elektromos szerszámot, tartozékait, szerszám betéteit stb. a jelen utasításnak és a speciális készüléktípusra vonatkozó előírásnak megfelelően kell használni. E mellett vegye figyelembe a munkakörülményeket és a végrehajtandó feladatot. Az elektromos szerszámoknak a rendeltetéstől eltérő használata veszélyes helyzeteket hozhat létre. 5. Szerviz

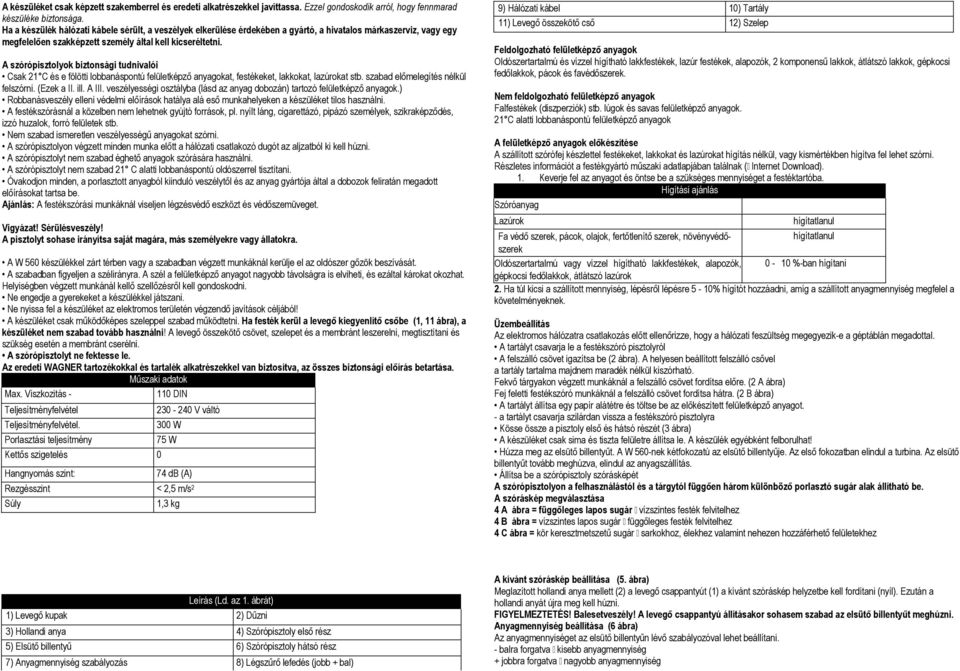

3 A készüléket csak képzett szakemberrel és eredeti alkatrészekkel javíttassa. Ezzel gondoskodik arról, hogy fennmarad készüléke biztonsága. Ha a készülék hálózati kábele sérült, a veszélyek elkerülése érdekében a gyártó, a hivatalos márkaszerviz, vagy egy megfelelően szakképzett személy által kell kicseréltetni. A szórópisztolyok biztonsági tudnivalói Csak 21 C és e fölötti lobbanáspontú felületképző anyagokat, festékeket, lakkokat, lazúrokat stb. szabad előmelegítés nélkül felszórni. (Ezek a II. ill. A III. veszélyességi osztályba (lásd az anyag dobozán) tartozó felületképző anyagok.) Robbanásveszély elleni védelmi előírások hatálya alá eső munkahelyeken a készüléket tilos használni. A festékszórásnál a közelben nem lehetnek gyújtó források, pl. nyílt láng, cigarettázó, pipázó személyek, szikraképződés, izzó huzalok, forró felületek stb. Nem szabad ismeretlen veszélyességű anyagokat szórni. A szórópisztolyon végzett minden munka előtt a hálózati csatlakozó dugót az aljzatból ki kell húzni. A szórópisztolyt nem szabad éghető anyagok szórására használni. A szórópisztolyt nem szabad 21 C alatti lobbanáspontú oldószerrel tisztítani. Óvakodjon minden, a porlasztott anyagból kiinduló veszélytől és az anyag gyártója által a dobozok feliratán megadott előírásokat tartsa be. Ajánlás: A festékszórási munkáknál viseljen légzésvédő eszközt és védőszemüveget. Vigyázat! Sérülésveszély! A pisztolyt sohase irányítsa saját magára, más személyekre vagy állatokra. A W 560 készülékkel zárt térben vagy a szabadban végzett munkáknál kerülje el az oldószer gőzök beszívását. A szabadban figyeljen a szélirányra. A szél a felületképző anyagot nagyobb távolságra is elviheti, és ezáltal károkat okozhat. Helyiségben végzett munkánál kellő szellőzésről kell gondoskodni. Ne engedje a gyerekeket a készülékkel játszani. Ne nyissa fel a készüléket az elektromos területén végzendő javítások céljából! A készüléket csak működőképes szeleppel szabad működtetni. Ha festék kerül a levegő kiegyenlítő csőbe (1, 11 ábra), a készüléket nem szabad tovább használni! A levegő összekötő csövet, szelepet és a membránt leszerelni, megtisztítani és szükség esetén a membránt cserélni. A szórópisztolyt ne fektesse le. Az eredeti WAGNER tartozékokkal és tartalék alkatrészekkel van biztosítva, az összes biztonsági előírás betartása. Műszaki adatok Max. Viszkozitás DIN Teljesítményfelvétel Teljesítményfelvétel. Porlasztási teljesítmény Kettős szigetelés 0 Hangnyomás szint: V váltó 300 W 75 W 74 db (A) Rezgésszint < 2,5 m/s 2 Súly 1,3 kg 9) Hálózati kábel 10) Tartály 11) Levegő összekötő cső 12) Szelep Feldolgozható felületképző anyagok Oldószertartalmú és vízzel hígítható lakkfestékek, lazúr festékek, alapozók, 2 komponensű lakkok, átlátszó lakkok, gépkocsi fedőlakkok, pácok és favédőszerek. Nem feldolgozható felületképző anyagok Falfestékek (diszperziók) stb. lúgok és savas felületképző anyagok. 21 C alatti lobbanáspontú felületképző anyagok A felületképző anyagok előkészítése A szállított szórófej készlettel festékeket, lakkokat és lazúrokat hígítás nélkül, vagy kismértékben hígítva fel lehet szórni. Részletes információt a festékgyártó műszaki adatlapjában találnak ( Internet Download). 1. Keverje fel az anyagot és öntse be a szükséges mennyiséget a festéktartóba. Hígítási ajánlás Szóróanyag Lazúrok hígítatlanul Fa védő szerek, pácok, olajok, fertőtlenítő szerek, növényvédőszerek hígítatlanul Oldószertartalmú vagy vízzel hígítható lakkfestékek, alapozók, 0-10 %-ban hígítani gépkocsi fedőlakkok, átlátszó lazúrok 2. Ha túl kicsi a szállított mennyiség, lépésről lépésre 5-10% hígítót hozzáadni, amíg a szállított anyagmennyiség megfelel a követelményeknek. Üzembeállítás Az elektromos hálózatra csatlakozás előtt ellenőrizze, hogy a hálózati feszültség megegyezik-e a géptáblán megadottal. A tartályt csavarja le a festékszóró pisztolyról A felszálló csövet igazítsa be (2 ábra). A helyesen beállított felszálló csővel a tartály tartalma majdnem maradék nélkül kiszórható. Fekvő tárgyakon végzett munkáknál a felszálló csövet fordítsa előre. (2 A ábra) Fej feletti festékszóró munkáknál a felszálló csövet fordítsa hátra. (2 B ábra) A tartályt állítsa egy papír alátétre és töltse be az előkészített felületképző anyagot. - a tartályt csavarja szilárdan vissza a festékszóró pisztolyra Kösse össze a pisztoly első és hátsó részét (3 ábra) A készüléket csak sima és tiszta felületre állítsa le. A készülék egyébként felborulhat! Húzza meg az elsütő billentyűt. A W 560-nek kétfokozatú az elsütő billentyűje. Az első fokozatban elindul a turbina. Az elsütő billentyűt tovább meghúzva, elindul az anyagszállítás. Állítsa be a szórópisztoly szórásképét A szórópisztolyon a felhasználástól és a tárgytól függően három különböző porlasztó sugár alak állítható be. A szóráskép megválasztása 4 A ábra = függőleges lapos sugár vízszintes festék felvitelhez 4 B ábra = vízszintes lapos sugár függőleges festék felvitelhez 4 C ábra = kör keresztmetszetű sugár sarkokhoz, élekhez valamint nehezen hozzáférhető felületekhez Leírás (Ld. az 1. ábrát) 1) Levegő kupak 2) Dűzni 3) Hollandi anya 4) Szórópisztoly első rész 5) Elsütő billentyű 6) Szórópisztoly hátsó rész 7) Anyagmennyiség szabályozás 8) Légszűrő lefedés (jobb + bal) A kívánt szóráskép beállítása (5. ábra) Meglazított hollandi anya mellett (2) a levegő csappantyút (1) a kívánt szóráskép helyzetbe kell fordítani (nyíl). Ezután a hollandi anyát újra meg kell húzni. FIGYELMEZTETÉS! Balesetveszély! A levegő csappantyú állításakor sohasem szabad az elsütő billentyűt meghúzni. Anyagmennyiség beállítása (6 ábra) Az anyagmennyiséget az elsütő billentyűn lévő szabályozóval lehet beállítani. - balra forgatva kisebb anyagmennyiség + jobbra forgatva nagyobb anyagmennyiség

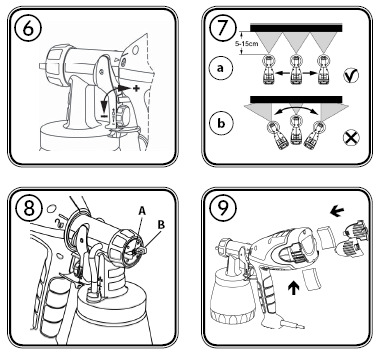

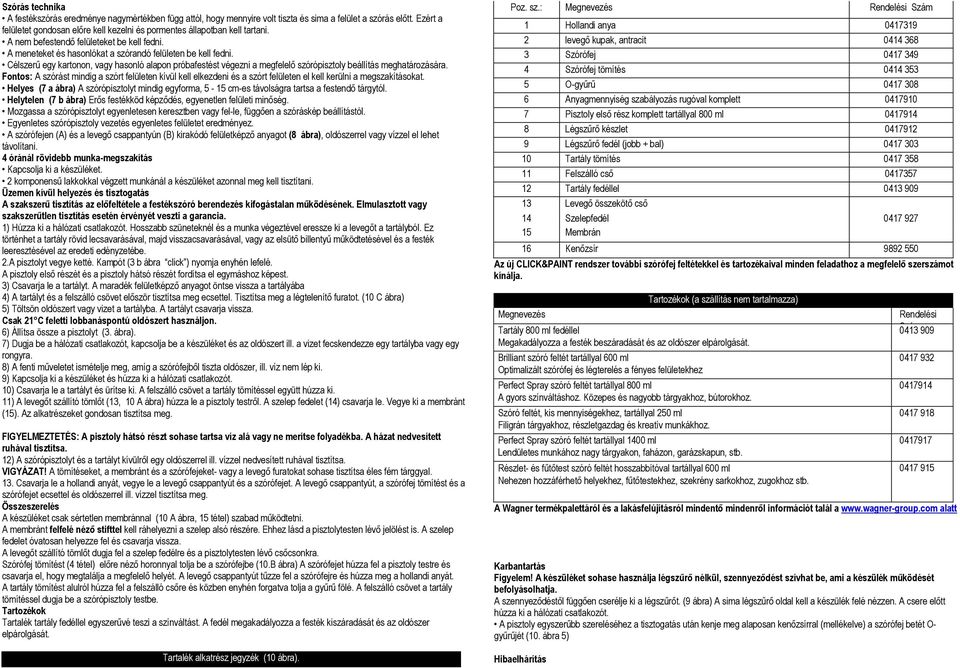

4 Szórás technika A festékszórás eredménye nagymértékben függ attól, hogy mennyire volt tiszta és sima a felület a szórás előtt. Ezért a felületet gondosan előre kell kezelni és pormentes állapotban kell tartani. A nem befestendő felületeket be kell fedni. A meneteket és hasonlókat a szórandó felületen be kell fedni. Célszerű egy kartonon, vagy hasonló alapon próbafestést végezni a megfelelő szórópisztoly beállítás meghatározására. Fontos: A szórást mindig a szórt felületen kívül kell elkezdeni és a szórt felületen el kell kerülni a megszakításokat. Helyes (7 a ábra) A szórópisztolyt mindig egyforma, 5-15 cm-es távolságra tartsa a festendő tárgytól. Helytelen (7 b ábra) Erős festékköd képződés, egyenetlen felületi minőség. Mozgassa a szórópisztolyt egyenletesen keresztben vagy fel-le, függően a szóráskép beállítástól. Egyenletes szórópisztoly vezetés egyenletes felületet eredményez. A szórófejen (A) és a levegő csappantyún (B) kirakódó felületképző anyagot (8 ábra), oldószerrel vagy vízzel el lehet távolítani. 4 óránál rövidebb munka-megszakítás Kapcsolja ki a készüléket. 2 komponensű lakkokkal végzett munkánál a készüléket azonnal meg kell tisztítani. Üzemen kívül helyezés és tisztogatás A szakszerű tisztítás az előfeltétele a festékszóró berendezés kifogástalan működésének. Elmulasztott vagy szakszerűtlen tisztítás esetén érvényét veszti a garancia. 1) Húzza ki a hálózati csatlakozót. Hosszabb szüneteknél és a munka végeztével eressze ki a levegőt a tartályból. Ez történhet a tartály rövid lecsavarásával, majd visszacsavarásával, vagy az elsütő billentyű működtetésével és a festék leeresztésével az eredeti edényzetébe. 2.A pisztolyt vegye ketté. Kampót (3 b ábra click ) nyomja enyhén lefelé. A pisztoly első részét és a pisztoly hátsó részét fordítsa el egymáshoz képest. 3) Csavarja le a tartályt. A maradék felületképző anyagot öntse vissza a tartályába 4) A tartályt és a felszálló csövet először tisztítsa meg ecsettel. Tisztítsa meg a légtelenítő furatot. (10 C ábra) 5) Töltsön oldószert vagy vizet a tartályba. A tartályt csavarja vissza. Csak 21 C feletti lobbanáspontú oldószert használjon. 6) Állítsa össze a pisztolyt (3. ábra). 7) Dugja be a hálózati csatlakozót, kapcsolja be a készüléket és az oldószert ill. a vizet fecskendezze egy tartályba vagy egy rongyra. 8) A fenti műveletet ismételje meg, amíg a szórófejből tiszta oldószer, ill. víz nem lép ki. 9) Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót. 10) Csavarja le a tartályt és ürítse ki. A felszálló csövet a tartály tömítéssel együtt húzza ki. 11) A levegőt szállító tömlőt (13, 10 A ábra) húzza le a pisztoly testről. A szelep fedelet (14) csavarja le. Vegye ki a membránt (15). Az alkatrészeket gondosan tisztítsa meg. FIGYELMEZTETÉS: A pisztoly hátsó részt sohase tartsa víz alá vagy ne merítse folyadékba. A házat nedvesített ruhával tisztítsa. 12) A szórópisztolyt és a tartályt kívülről egy oldószerrel ill. vízzel nedvesített ruhával tisztítsa. VIGYÁZAT! A tömítéseket, a membránt és a szórófejeket- vagy a levegő furatokat sohase tisztítsa éles fém tárggyal. 13. Csavarja le a hollandi anyát, vegye le a levegő csappantyút és a szórófejet. A levegő csappantyút, a szórófej tömítést és a szórófejet ecsettel és oldószerrel ill. vízzel tisztítsa meg. Összeszerelés A készüléket csak sértetlen membránnal (10 A ábra, 15 tétel) szabad működtetni. A membránt felfelé néző stifttel kell ráhelyezni a szelep alsó részére. Ehhez lásd a pisztolytesten lévő jelölést is. A szelep fedelet óvatosan helyezze fel és csavarja vissza. A levegőt szállító tömlőt dugja fel a szelep fedélre és a pisztolytesten lévő csőcsonkra. Szórófej tömítést (4 tétel) előre néző horonnyal tolja be a szórófejbe (10.B ábra) A szórófejet húzza fel a pisztoly testre és csavarja el, hogy megtalálja a megfelelő helyét. A levegő csappantyút tűzze fel a szórófejre és húzza meg a hollandi anyát. A tartály tömítést alulról húzza fel a felszálló csőre és közben enyhén forgatva tolja a gyűrű fölé. A felszálló csövet a tartály tömítéssel dugja be a szórópisztoly testbe. Tartozékok Tartalék tartály fedéllel egyszerűvé teszi a színváltást. A fedél megakadályozza a festék kiszáradását és az oldószer elpárolgását. Tartalék alkatrész jegyzék (10 ábra). Poz. sz.: Megnevezés Rendelési Szám 1 Hollandi anya levegő kupak, antracit Szórófej Szórófej tömítés O-gyűrű Anyagmennyiség szabályozás rugóval komplett Pisztoly első rész komplett tartállyal 800 ml Légszűrő készlet Légszűrő fedél (jobb + bal) Tartály tömítés Felszálló cső Tartály fedéllel Levegő összekötő cső 14 Szelepfedél Membrán 16 Kenőzsír Az új CLICK&PAINT rendszer további szórófej feltétekkel és tartozékaival minden feladathoz a megfelelő szerszámot kínálja. Megnevezés Tartozékok (a szállítás nem tartalmazza) Tartály 800 ml fedéllel Megakadályozza a festék beszáradását és az oldószer elpárolgását. Brilliant szóró feltét tartállyal 600 ml Optimalizált szórófej és légterelés a fényes felületekhez Perfect Spray szóró feltét tartállyal 800 ml A gyors színváltáshoz. Közepes és nagyobb tárgyakhoz, bútorokhoz. Szóró feltét, kis mennyiségekhez, tartállyal 250 ml Filigrán tárgyakhoz, részletgazdag és kreatív munkákhoz. Perfect Spray szóró feltét tartállyal 1400 ml Lendületes munkához nagy tárgyakon, faházon, garázskapun, stb. Részlet- és fűtőtest szóró feltét hosszabbítóval tartállyal 600 ml Nehezen hozzáférhető helyekhez, fűtőtestekhez, szekrény sarkokhoz, zugokhoz stb. Rendelési Szám A Wagner termékpalettáról és a lakásfelújításról mindentő mindenről információt talál a alatt Karbantartás Figyelem! A készüléket sohase használja légszűrő nélkül, szennyeződést szívhat be, ami a készülék működését befolyásolhatja. A szennyeződéstől függően cserélje ki a légszűrőt. (9 ábra) A sima légszűrő oldal kell a készülék felé nézzen. A csere előtt húzza ki a hálózati csatlakozót. A pisztoly egyszerűbb szereléséhez a tisztogatás után kenje meg alaposan kenőzsírral (mellékelve) a szórófej betét O- gyűrűjét (10. ábra 5) Hibaelhárítás

5 Üzemzavar Ok Megoldás Nem lép ki felületképző anyag a szórófejből A felületképző anyag a szórófejről utáncsöppen A szórófej eldugult; felszálló cső eldugult Anyagmennyiség beállítás túlzottan balra lett elforgatva (-) Felszálló cső laza Nem alakul ki nyomás a tartályban A szórófej laza Szórófejet meghúzni Szórófej tömítést elzárni Felületképző anyag felgyűlik a levegő csappantyún, A szórófejet vagy a tűt Jobbra elforgatni (+) Gondosan bedugni meghúzni. Túl durva a porlasztás A felületképző anyag viszkozitása túl magas Anyagmennyiség túl sok Anyagmennyiség beállító csavar túlzottan jobbra lett csavarva Szórófej túlzottan szennyezi a légszűrőt Túl alacsony a nyomás a tartályban Hígítani Anyagmennyiség beállító csavart balra elforgatni (-) Tisztítani, cseretartályt meghúzni A porlasztás sugár pulzál A tartályban a felületképző anyag kifogyóban van Légszűrő túlzottan elszennyeződött Utántölteni A felületképző anyag megfolyik Túl sok felületképző anyag lett felhordva Anyagmennyiség beállító csavart balra elforgatni (-) Túl sok a felületképző anyag köd (Overspray) Festék a Túl nagy a festett tárgytól a távolság Túl nagy a felületképző anyag felvitel Membrán elszennyeződött Membrán sérült A szórás távolságát csökkenteni Anyagmennyiség beállító csavart balra forgatni (-) Membránt tisztítani Membránt cserélni levegő összekötő csőben Környezetvédelem A készüléket tartozékaival együtt környezetbarát újrahasznosításra kell leadni. Ártalmatlanítás esetén ne dobja a készüléket a háztartási szemétbe. Támogassa a környezetvédelmet és juttassa a készüléket a helyi ártalmatlanító gyűjtőhelyre vagy érdeklődjön a kereskedelemben. A termékszavatosságra vonatkozó fontos tudnivaló! Az óta érvényben lévő EU rendelkezés alapján a gyártó csak akkor felel a termékéért, ha valamennyi alkatrésze tőle származik vagy általa jóvá lett hagyva, továbbá a készülék szakszerűen lett szerelve és használva. Idegen tartozékok és alkatrészek használata esetén a garancia teljesen vagy részlegesen érvényét vesztheti.
