1 Alkalmazási kézikönyv Bejárati ajtó rész

2 5.1 Alap információk a rendszerről A rendszer müszaki jellemzése A ajtórendszer konstrukciólag öt légkamrás profilnak lett tervezve ütközö tömítéssel. A fö profilok beépítési mélysége 75 mm a szárnynál 80 mm. Mind a két alap lista használatánál a üvegezés 24mm és 40 mm szélességben történhet. A profilrendszernél egyforma merevítöket lehet használni, a feltételek betartásánál a merevítökkel kapcsolatban. Ha esetleg az elöírt merevítök más merevítökkel lesznek helyettesítve, ebben az esetben megkell felelni az elöírásokkal, a statikai nyomással és a formája, mérete nem befolyásolhatja a már késztermék minöségét. A profilrendszerek el vannak látva 16 mm euronúttal". A tok és szárny közti távolság mérete 12 mm. Az euronút 13 mm-re van behelyezve a tokhoz viszonyítva. Ezek az univerzális méretek lehetövé teszik bármely európai vasalat használatát. A vasalási nút köze- lebb került az ablakszárny közepe felé és ez ellenálóvá teszi az ablakot az esetleges betörések ellen. A további kiegészítök a profilrendszer használatánál a sorolók, forrasztható sarkok stb., az ebben a katalógusban felsoroltak, úgymint az egyes technologiák megkell hogy egyezzenek a feldolgozói számára. A nem megfelelö kiegészítök használata, amik nincsenek kipróbálva, befolyásolhatják a végtermék minöségét. Ha mégis a feldolgozó e mellett dönt, szükséges a változásokat átkonzultálni a gyártójával. Az alapanyag tulajdonsága A ajtó rendszer az EN európai norma szerint van gyártva. A gyártáshoz mindig primer alapa- nyag van használva, újrahasznosított hulladék hozzáadása nélkül. Minden profil a PRO Nature védjegyet viseli. Ez biztosítja a kitünö höszigetelési tulajdonságokat. A höátbocsájtási érték U f a Fe-Zn merevítök használatánál 1,24 W.m -2.K -1. Továbi információkat a profilrendszerröl a oldalon találnak A profilrendszer gyártója és szállítója PRAMOS, Cseh köztársaság

3 5.1 Alap információk a rendszerröl Üzleti és technikai háttér,szerzödési feltételek, jótálás A ajtórendszert gyártja és Ezt a rendelési módot meglehet tekinteni a szállítja a PRAMOS a.s.vállalat. A profilgyártás oldalon mint novypartner", a jelszó szintén novypartner". Az Atradius vagy az EGAP biztosító ajánlata alapján hitel keretet tudunk biztosítani. Az egyes fizetési feltételek egyeztetés alapján történnek. A számla mindig CZK van kiállítva. A külföldi partnerek számára a számla mindig -ban van kiállítva. A partnereink számára biztosítjuk a reklám anyagokat, 1992-töl folyik már tradicionálisan. A vállalat életében ez már 4. profilgeneráció, és csúcsminőségnek számít a nyílászárók területén. Az erős háttér biztosítja a partnerek számára a standard feltételeket, amiket értékelni tud minden partner, tekintet nélkül a termelés nagyságára és mennyiségére. Az alap profilok tömítéssel is szállíthatók az egyes gyártók igényei szerint. Az együttműködés idejére a szerszámok kölcsön vannak adva, hegesztőpofa, üvegléc fűrészhez való pofa, osztómaró tárcsa, saroktisztító marótárcsa. Ezek a szerszámok a PRAMOS a.s.vállalat költségeit képezik és igényelhetők. Érdeklődés esetén kínálatban áll a SW Profiplast 3, ami nélkülözhetetlen a rendeléseknél. Ennek 1/3 része ingyenes anyag formájában,a további maradék árat a vevö 12 hónapig megtériti a szerzodés aláírásától számítva. A profilrendszerből gyártott műanyag ablakok és ajtók gyártását megelőzi egy teljes körű rövid betanítási folyamat a gyártással kapcsolatban. A fehér profilok szállítása egy héten belül valósul meg, a standard szines profiloké 14 nap és a nem standard színeknél 21 nap. A színes anyagok amik megvannak jelölve a rendelésre" címmel, az aktuális laminált foliák elérhetőségétől függ és a A on-line rendelési módja az üzletkötők iskolázását, a partnereink elérhetőségét a weboldalunkon. Igény esetén tudjuk biztosítani az Önök termékeire a certifikációt a EN norma alapján és a CE termék minősítést. Ha elnyerte tetszésüket ez a rövid bemutató, az alábbi elérhetőségeken tudnak elérni. A profilrendszer weboldala megrendelt mennyiségtől. A pontos időpontot a partner adja meg a rendelésben, anyagszállítás minden munkanap történik. Ki lehet használni az egyenes átvételt a raktárról, saját szálíttással. Az egyes rendelések az On-line rendelési rendszer- ben történnek, amelyek a világháló segítségével gyorsan és kényelmesen történnek.

4 5.1 Alap információk a rendszerről A termékeinek számozása - erkélyajtó rész A profiljainak és kiegészítőinek számozása 7 számjegyű kódból áll. A többi kiegészítő számozása a katalógusban található. A profilok jelölése X X X X X X X 7. jel külső szín 6. jel Belső szín 5. jel A szinezék tulajdonágai jel A profil tipusa a katalóg szerint A színezék tulajdonágai: 1 anyagában szines profil (RAL 9016) 2 profilok laminált fóliával ellátva Az egyes színek kódjai a oldalon találhatók. Az aktuális színskála kínálat alapján lehet tájékozódni. A kasírozott fóliával ellátott fóliák csak tömítés nélkül rendelhetők. Minta a termékek számozására: ajtó tok, rendszer, anyagában színes,fehér ajtó szárny kifele nyíló, rendszer, belül fehér, kívül aranytölgy széles osztó plus rendszer,belül csokoládé,kívül fehér A kasírozás az aktuális színskálától függ és a rendelés nagyságától. A standard és nem standard színek szállítása rendelésre a szerződésben találhatók.

5 5.1 Alap információk a rendszerről Az áttekintetés a kasírozott fóliákról Kódjai szín száma száma status 1 fehér standard 2 csokoládé nem standard 3 sötét piros nem standard 4 douglaska nem standard 5 arany tölgy standard 6 sötét tölgy FL - F standard 7 mahagón standard 8 világos tölgy nem standard 9 természetes tölgy nem standard A sötét kék nem standard B nevada nem standard C sötét zöld rendelésre E szürke nem standard F antracit szürke nem standard G mohazöld rendelésre H dió standard K természetes tölgy F nem standard L cseresznye F standard M rózsaszín nyárfa F nem standard N aluminium F nem standard O ezüst F rendelésre R V] U V]UNH ) rendelésre

6 5.1 Alap információk a rendszerről Alap profilok áttekintése bejárati ajtó és erkélyajtó rész Ajtó tok 2512 Bejárati ajtó szárny befele nyíló 2524 Bejárati ajtó szárny kifele nyíló 2525 Ajtó küszöb magas 3509 Ajtó küszöb alacsony 3508 Küszöb vízvezető M 1:2

7 5.2 Profilok leírása Tok profil Merevítõ: 3534 Fe/Zn Profil száma: 2512xxx ajtó tok Merevítő: 3534 I x = 6,61cm4, I y = 5,35cm4 Szín változat: fehér, kültéri 1-oldalú fólia, kétoldali fólia M: 1:1

8 5.2 Profilok leírása Szárny profilok Merevítő: 3540 Fe/Zn Profil száma: 2524xxx bejárati ajtó szárny befele nyíló erkély ajtó szárny átmeneti kilincsel Merevítő:.LHJpV]tW N_ Szín változat: I x = 19,31cm4, I y = 10,23cm4 forraszható sarok 60 x 40 fehér, kültéri 1-oldalú fólia, kétoldali fólia Verzió Minden jog fenntartva Oldal

9 5.2 Profilok leírása Szárny profilok Merevítõ: 3540 Fe/Zn Profil száma: 2525xxx bejárati ajtó szárny kifele nyíló erkély ajtó szárny átmeneti kilencsel Merevítő:.LHJpV]tW N_ Szín változat: I x = 19,31cm4, I y = 10,23cm4 forraszható sarok 60 x 40 fehér, kültéri 1-oldalú fólia, kétoldali fólia

10 5.2 Profilok leírása Profil száma: 3509 Szín változat: elox M: 1:1

11 5.2 Profilok leírása Profil száma: 3509 Szín változat: elox M: 1:1

12 5.2 Profilok leírása Profil száma: 3512 Szín változat: natur M: 1:1

13 5.3 Profil metszetek Profil száma: Figyelmeztetés: 2514xxx ablak tok 2512xxx ajtó tok 2525xxx 2553xxx 2572xxx ez a rögzítés nem lehetséges a profillal M: 1:1

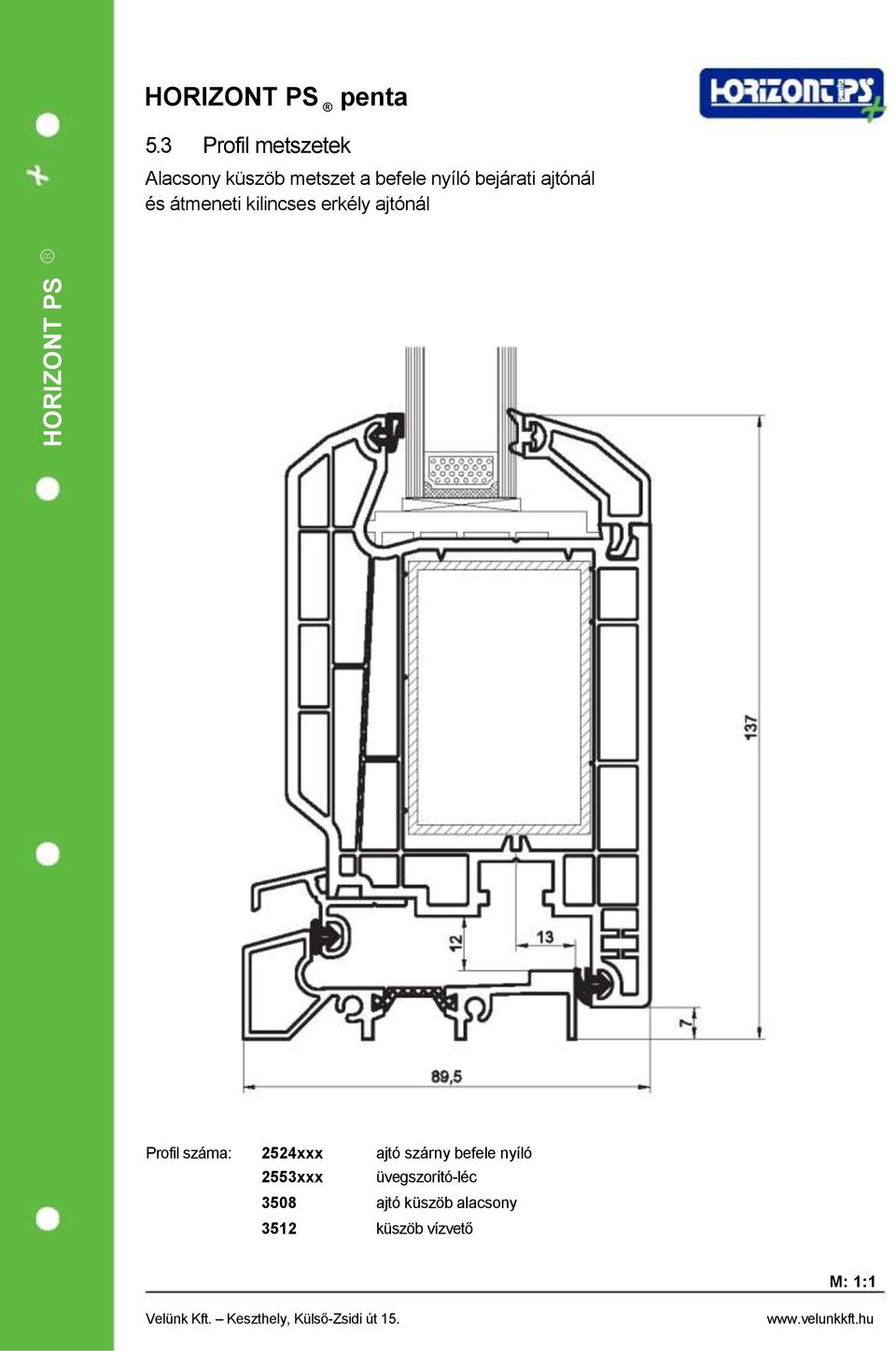

14 5.3 Profil metszetek Alacsony küszöb metszet a befele nyíló bejárati ajtónál és átmeneti kilincses erkély ajtónál Profil száma: 2524xxx ajtó szárny befele nyíló 2553xxx üvegszorító-léc 3508 ajtó küszöb alacsony 3512 küszöb vízvető M: 1:1

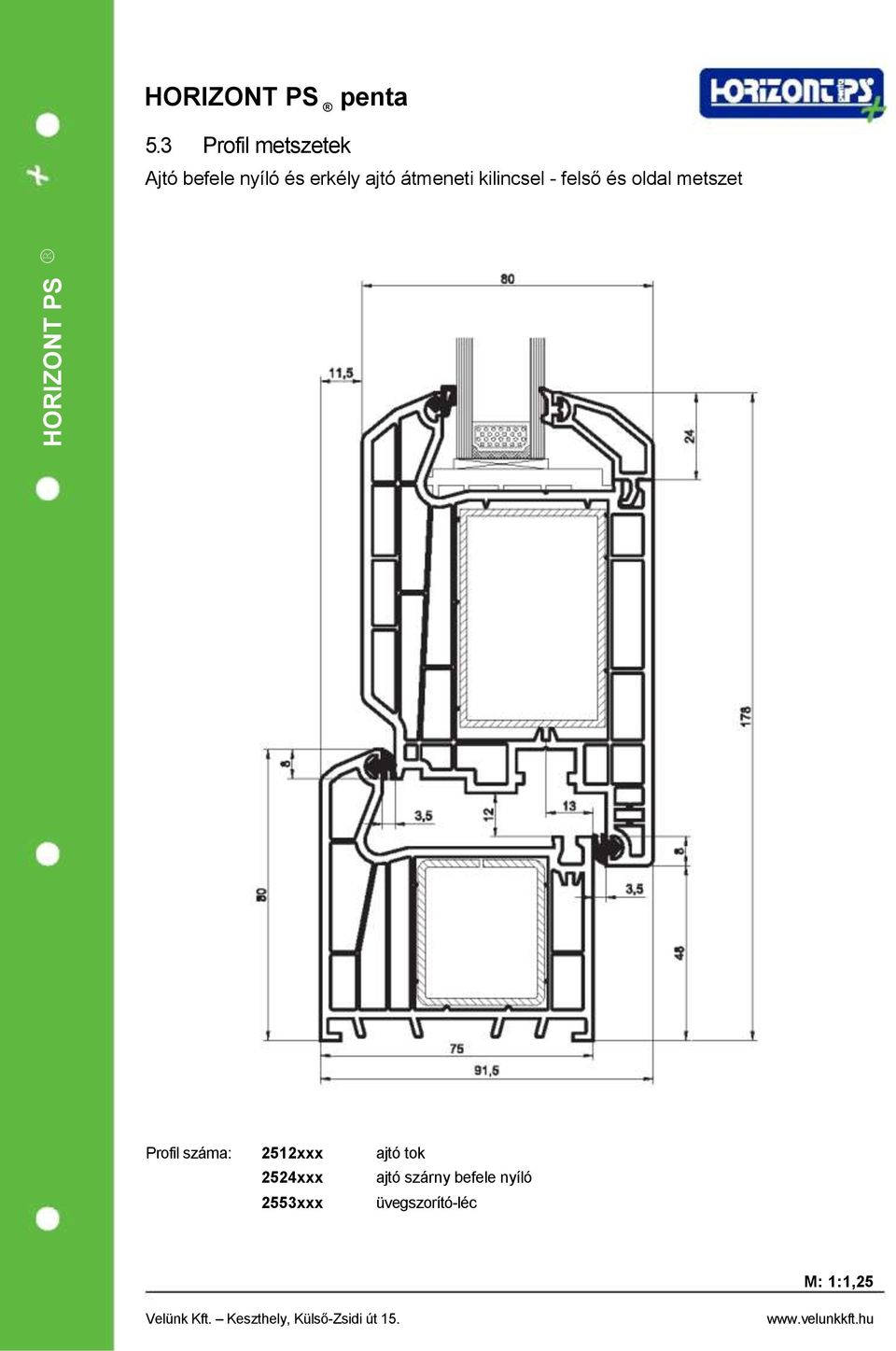

15 5.3 Profil metszetek Ajtó befele nyíló és erkély ajtó átmeneti kilincsel - felső és oldal metszet Profil száma: 2512xxx ajtó tok 2524xxx ajtó szárny befele nyíló 2553xxx üvegszorító-léc M: 1:1,25

16 5.3 Profil metszetek Magas küszöb metszet a kifele nyíló bejárati ajtónál és átmeneti kilincses erkély ajtónál Profil száma: 2525xxx ajtó szárny kifele nyíló 2553xxx üvegszorító-léc 3509 ajtó küszöb magas 3512 küszöb vízvető M: 1:1

17 5.3 Profil metszetek Ajtó kifele nyíló és erkély ajtó átmeneti kilincsel - felső és oldal metszet Profil száma: 2512xxx ajtó tok 2525xxx ajtó szárny kifele nyíló 2553xxx üvegszorító-léc M: 1:1,25

18 5.3 Profil metszetek Álosztó profil ajtó szárny profillal Profil száma: 2524xxx ajtó szárny befele nyíló 2541xxx álosztó profil 2553xxx üvegszorító-léc M: 1:1,5

19 magasság (mm) IHKpU SURILO, YHJ 20NJ/P 2 - LJ IHKpU SURILO, YHJ 31NJ/P 2 - LJ V]tQHV SURILO, YHJ 20NJ/P 2 - LJ V]tQHV SURILO, YHJ 20NJ/P 2 - LJ szélesség (mm)

20 magasság (mm) IHKpU SURILO, YHJ 20NJ/P 2 - LJ IHKpU SURILO, YHJ 31NJ/P 2 - LJ V]tQHV SURILO, YHJ 20NJ/P 2 - LJ V]tQHV SURILO, YHJ 20NJ/P 2 - LJ szélesség (mm)

21 5.5 Méretezés számolása Egyszárnyú nyíló / bukó-nyíló ajtó és erkélyajtó rész

22 5.5 Méretezés számolása Egyszárnyú nyíló / bukó-nyíló ajtó és erkélyajtó rész Parametr Výpoþet szélesség tok szélesség szárny szélesség vasalási nút hossza üvegszorító-léc szélesség üveg hossza merevítő tok hossza merevítő szárny SR SK = SR - 96 SD = SR = SK - 40 SL = SR = SK SS = SR = SK SVR = SR SVK = SK magasság tok magasság szárny magasság asalási nút hossza üvegszorító-léc magasság üveg hossza merevítő tok hossza merevítő szárny VR VK = VR - 96 VD = VR = VK - 40 VL = VR = VK VS = VR = VK VVR = VR VVK = VK Ajtó tok: 2512xxx Ajtó szárny: 2524xxx, 2525xxx Üvegszorító-léc: 2553xxx, 2555xxx Merevítő: _ Merevítő: tok 2512xxx szárny 2524xxx a 2525xxx

23 ajttó küszöb alacsony 5.5 Méretezés számolása Bejárati ajtó és erkély ajtó átmeneti kilincsel - magasság

24 5.5 Méretezés számolása Bejárati ajtó és erkély ajtó átmeneti kilincsel - magasság Méretek Számítás Ajtó küszöb magas 3509 magasság tok magasság szárny magasság asalási nút hossza üvegszorító-léc magasság üveg VR VK = VR =VR - 85 VD = VR = VR VL = VR VS = VR Ajtó küszöb alacsony 3508 magasság tok magasság szárny magasság asalási nút hossza üvegszorító-léc magasság üveg VR VK = VR =VR - 55 VD = VR = VR - 95 VL = VR VS = VR Az ajtó magassága alacsony és magas küszöbbel. Érvényes a többi küszöbre is, ami a katalógusban van. Ajtó tok: Ajtó szárny: Üvegszorító-léc: 2512xxx 2524xxx, 2525xxx 2553xxx, 2555xxx _ Ajtó küszöb magas: Ajtó küszöb alacsony

25 5.5 Méretezés számolása Kétszárnyas ajtóhossz - szélesség

26 5.5 Méretezés számolása Kétszárnyas ajtóhossz - szélesség Méretek szélesség tok szélesség szárny 1 szélesség vasalási nút hossza üvegszorító-léc hossza üvegszorító-léc szélesség szárny 2 szélesség vasalási nút hossza üvegszorító-léc hossza üvegszorító-léc magasság tok magasság szárny magasság asalási nút hossza üvegszorító-léc magasság üveg hossza tok mhuhytw hossza szárny mhuhytw hossza álosztó (ajttó küszöb alacsony) Számítás SR SK1 = SR SK2-6 SD1 = SK1-40 SL1 = SK1-212 SS1 = SK1-224 SVR = SR SVK1 = SK1-212 SK2 = SR SK1-6 SD2 = SK2-40 SL2 = SK2-212 SS2 = SK2-224 SVK2 = SK2-212 VR VK = VR - 96 VD = VR = VK - 40 VL = VR = VK VS = VR = VK VVR = VR - 65 VVK = VK h. álosztó = VR = VK - 86 Ajtó tok: 2512xxx Ajtó szárny: 2524xxx, 2525xxx Üvegszorító-léc: 2553xxx, 2555xxx Álosztó: 2541xxx, végzáró az álosztóhoz 4244xxx 0HUHYtW _ 3534 ajtó tok: 2512xxx 0HUHYtW _ 3540 ajtó szárny 2524xxx és 2525xxx

27 5.6 Az ablakok és ablak rendszerek statikája Önfúró csavar TEX 3,9x16 Profil száma: 2512xxx ajtó tok 3534 I x = 6,61cm4, I y = 5,35cm4

28 5.6 Az ablakok és ablak rendszerek statikája A használt merevítők áttekintése Ix = 1,11cm4 Ix 1,43FP4 Ix 1,83FP4 Ix 1,89FP4 Iy 2,63FP4 Iy 3,48FP4 Iy 3,91FP4 Iy 4,94FP4 Ix Iy 19,31FP4 10,23FP4 Ix = 2,71cm4 Iy 3,98FP4 Ix = 6,61cm4 Iy 1,31FP4 Ix = 7,21cm4 Ix 7,86FP4 Ix = 16,40cm4 Iy = 7,21cm4 Iy 7,86FP4 Iy = 10,73FP4 A merevítőket lehetséges helyettesíteni a merevségi paraméterek betartásánál. A használt merevítők toleranciája: - 0,5mm

29 5.7 Vízelvezetése és szellőztetése Az ajtó tok vízelvezetése és szellőztetése Var. 1 Var. 2 Profil száma: 2512xxx ajtó tok plus

30 plus 5.7 Vízelvezetése és szellőztetése Az ablak szárny és erkély ajtó szárny vízelvezetése és szellőztetése Bejárati ajtó szárny befele nyíló A 2512 vízvetőn keresztül fúrni Profil száma: 2524xxx ajtó szárny befele nyíló

31 plus 5.7 Vízelvezetése és szellőztetése Az ablak szárny és erkély ajtó szárny vízelvezetése és szellőztetése Bejárati ajtó szárny kifele nyíló Profil száma: 2525xxx ajtó szárny kifele nyíló

32 5.9 Ablak üvegezése Lamela szerelése

33 5.10 Képes mellék 3D ajtó metszet

34 5.10 Képes mellék Stulp végzáró Megjelölés: 4244 stulp végzáró

35 5.10 Képes mellék Forrasztó alátét Megjelölés: forrasztó alátét

36 plus 5.10 Képes mellék Osztó rögzítése és keresztezése Megjelölés: kereszt tokostó elem -

37 5.10 Képes mellék Forraszható sarok - ajtó szárny Megjelölés: forraszható sarok
