1 Használati utasítás Electrónico ENERGIE (SY250) Version 6 R1V1 (01/08/2011)

2 1. Tartalomjegyzék Electrónico ENERGIE (SY225) Kapcsolási doboz Vezérlőpanel Jelmagyarázat LED-ek Kijelző Rendszer Menü Access to parameters / Programozás Paraméterek beállításainak menüje Programozó Menü BUFFER Programozó Menü BUFFER 2 AQS Üzembe helyezés Berendezés Berendezés Berendezés Berendezés Berendezés Berendezés Berendezés Berendezés Berendezés Berendezés Berendezés Számláló Menü Test outputs Menü Hibalehetőségek Üzemeltetés OFF Mód Ellenőrző Mód NORMÁL Mód BIZTONSÁGI Mód Applications of the Backup System ENERGIE Rendszer és BACKUP ENERGIE Rendszer és (ENERGIE + BACKUP) (ENERGIE + BACKUP) és ENERGIE Rendszer

3 2. Electrónico ENERGIE (SY225) Revisão Az Electrónico ENERGIE SY225 egy ellenőrző / irányító berendezés az ENERGIE termodinamikus szolár rendszerhez. Lehetővé teszi a berendezés számos paraméterének működését, valamint felhasználói műveleteket. 3. Kapcsolási doboz 230 Vac, 50 Hz RS 232 Fuse 1 Fuse 2 Electrónico Termóstato CN Termostáto Csatlakozások Funkció Tápegység 230Vac Szivattyú 1 Szivattyú 2 Szivattyú Carter Ellenállás Input TH (thermal) Fluxostat Kompresszor Back up 1 (Support 1) Chante Back up 2 (Support 2) Külső termosztát Szonda 1 (Víz) Szonda 4 / Input V Szonda 2 (Gáz) Szonda Input LP (pres. Alacsony nyomás) Input HP (pres. Magas nyomás) Környezeti termosztát 4. Vezérlő Panel A vezérlő panel kapcsolatot teremt a berendezés és a felhasználó között. Lehetővé teszi a rendszer működésének ellenőrzését és a paraméterek módosítását. 3

4 4.1.Jelmagyarázat KÉP FUNKCIÓ LEÍRÁ VISSZA FELOLDÁS BE/KIKAPCSOLÁS MÓDOSÍTÁS BEÁLLÍTÁS CHANGE VALUES RUN MENU / SUB-MENU DISPLAY ON / OFF ELLEN-ÁLLÁS ESC funkcióval visszaléphetünk a menübe vagy almenübe. Ha a rendszer lefagyott, nyomja a gombot 3 mp-en keresztül, a hangjelzésig. A rendszer be/kikapcsolása (nyomja 3 mp-en keresztül). Menü és almenük megnyitása. Nyissa meg a beállításokat a paraméterek módosításához. Adatok mentése Lehetővé teszi a paraméterek értékeinek beállítását / módosítását. Menük és almenük futtatása. Tanácsadó a paraméterek értékeit illetően. A gomb megnyomásával az ellenállás be-és kikapcsolható LED-ek LED FUNKCIÓ LEÍRÁS ELLENÁLLÁS KOMPRESSZOR SZIVATTYÚ1 LED ON: Bekapcsolva LED OFF: Kikapcsolva LED villog: A P5 gomb megnyomása után az ellenállás bekapcsolhat, ha a feltételek adottak. LED ON: Bekapcsolva LED OFF: Kikapcsolva LED villog: Idő beálltás (időzítő T06) LED ON: Szivattyú működik SZIVATTYÚ 2 SZIVATTYÚ 2 BACKUP 1 BACKUP 2 INPUT V KÜLSŐ TERMOSZTÁT KÖRNYEZETI TERMOSZÁT LED ON: Szivattyú működik LED ON: Szivattyú működik LED ON: Backup rendszer 1 bekapcsolva. LED villog: Idő beálltás (időzítő T02) LED ON: Backup rendszer 2 bekapcsolva. LED villog: Idő beálltás (időzítő T03) LED ON: Zárt kapcsolat If P09=1 LED OFF: Nyílt kapcsolat LED ON: Zárt kapcsolat LED OFF: Nyílt kapcsolat LED ON: Környezeti hőmérséklet nem éri el a beállított értéket (zárt kapcsolat) 4

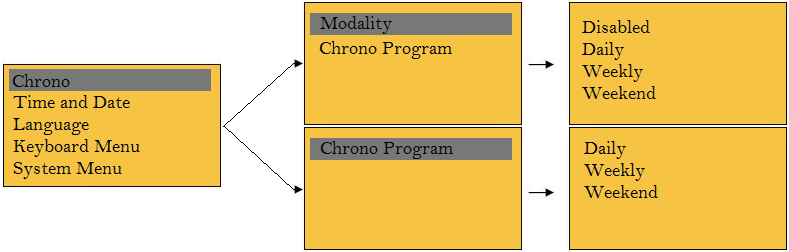

5 4.3. Kijelző A Electrónico kijelzőjének háttere a következő, amely lehetővé teszi a különböző paraméterek egyidejű megjelenítését: CHRONO Dátum és Idő Rendszer állapot Hőmérséklet Hibajelzés LED-ek Kijel Példák Leírás S1 Szonda hőmérséklet 1 S2 Szonda hőmérséklet 2 Chrono/idő programozás aktív 5. Rendszer Menü Ez a fejezet azokat a menüket írja le, amelyekkel a felhasználó a berendezésen vagy a kijelzőn végezhet módosításokat. A menü a következő elemeket tartalmazza: Chrono Menü Dátum és Idő Menü Nyelvi Menü Billentyűzet Menü Rendszer Menü Chrono Menu: A berendezés óránkénti programozása a választott üzemmód szerint 5

6 Dátum és idő menü: A rendszer idejének és dátumának megváltoztatása Nyelv Menü: Kijelző nyelvének megváltoztatása Billentyűzet Menü: Lehetővé teszi a felhasználó számára, hogy tesztelje a kapcsolatot a kijelző és a vezérlő között; frissíti a kijelző információit, ha egy másik vezérlőbe lett helyezve; kijelző kontrasztjának beállítása; kijelző fényerejének beállítása. Rendszer Menü: A rendszer paramétereinek megváltoztatása. 6

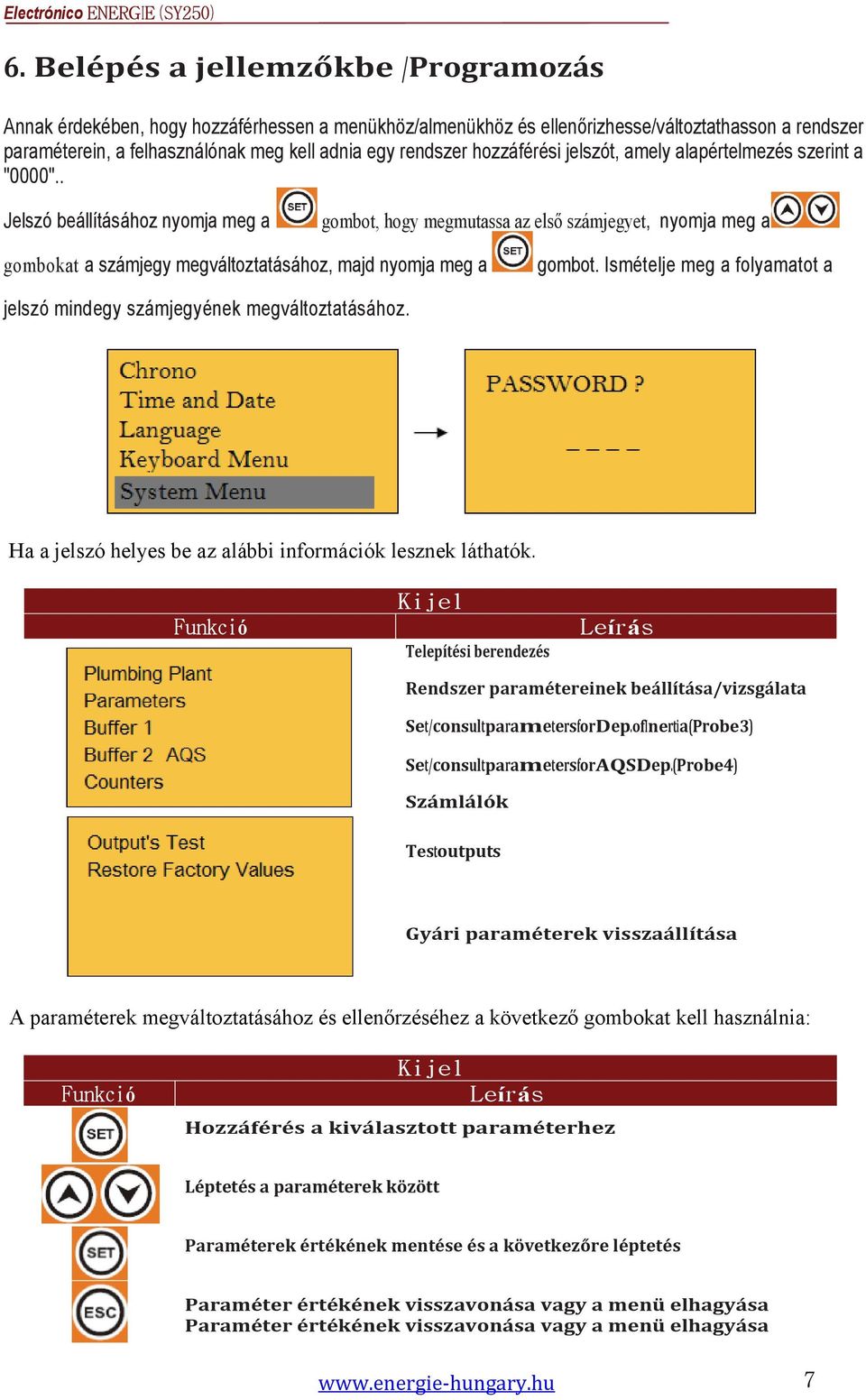

7 6. Belépés a jellemzőkbe / Programozás Annak érdekében, hogy hozzáférhessen a menükhöz/almenükhöz és ellenőrizhesse/változtathasson a rendszer paraméterein, a felhasználónak meg kell adnia egy rendszer hozzáférési jelszót, amely alapértelmezés szerint a "0000".. Jelszó beállításához nyomja meg a gombot, hogy megmutassa az első számjegyet, nyomja meg a gombokat a számjegy megváltoztatásához, majd nyomja meg a gombot. Ismételje meg a folyamatot a jelszó mindegy számjegyének megváltoztatásához. Ha a jelszó helyes be az alábbi információk lesznek láthatók. Funkció Kijel Telepítési berendezés Leírás Rendszer paramétereinek beállítása/vizsgálata Set/consult parameters for Dep.of Inertia (Probe 3) Set/consult parameters for AQS Dep. (Probe 4) Számlálók Testoutputs Gyári paraméterek visszaállítása A paraméterek megváltoztatásához és ellenőrzéséhez a következő gombokat kell használnia: Funkció Kijel Leírás Hozzáférés a kiválasztott paraméterhez Léptetés a paraméterek között Paraméterek értékének mentése és a következőre léptetés Paraméter értékének visszavonása vagy a menü elhagyása Paraméter értékének visszavonása vagy a menü elhagyása 7

8 7. Menü a paraméterek programozásához Menü, ahol megjelenítheti / módosíthatja az értékeket: hőmérséklet szonda1, szonda2, keringető szivattyúk, időzítők, stb. Min(ºC) Max(ºC) Gyári paraméter THS101 S1 Minimum Hőmérséklet visszaállítás C THS102 S1 Maximum Hőmérséklet visszaállítás C HYS102 S1 THS102 Hőmérséklet gradiens C THS103 S1 Hőmérséklet riasztás C THS201 S2 Hőmérséklet riasztás (gáz) C T01 Időzítő Minimum Idő Kompresszor OFF hours óra T06 Időzítő Kompresszor időzítő 0 20 perc 1 min T07 Időzítő Késleltetés a kompresszor indításában 0 60 perc 20 min P08 Conf. Keringtető szivattyúk prioritásai P09 Conf. Bemeneti V leolvasásának beállítása Megjegyzés1: T06 Az időzítő aktiválódik, valahányszor a kompresszor leáll. Amikor az időzítő meghaladja a beállított időt, és a kompresszor újraindul, akkor aktiválja a T07-et és csatlakozik a Carter ellenálláshoz.. Megjegyzés2: A keringtető szivattyúk sorrendje P08 = 0 Egyidejű szivattyúk. Az alkalmazott telepítési diagramm szerint a szivattyúk egyidejűleg tudnak működni a következő tervekben:: o Berendezés 2 és 8 (P1 és P3). o Berendezés 9 és 10 (P2 és P3). P08 = 1 Szivattyú prioritása a (AQS)-re. Az alkalmazott telepítési diagramm alapján a szivattyú az AQS-re priorítása van a következő tervekben o Berendezés 2, 8 és 9 (P3 (AQS) nek prioritása van a P1 felett) o Berendezés 10 (P3 (AQS)-nek prioritása van a P2 felett) P09 = 0 V bemeneti úgy van beállítva, hogy egy hőmérséklet érzékelőt olvas (Szonda 4). P09 = 1 V bemeneti úgy van beállítva, hogy egy kapcsolót olvasson. A T07 értéke SOHA NEM LEHET 20 perc alatt. 8. Programozás Menü PUFFER 1 Min( C) Max( C) Gyári paraméter T02 Időzítő Támogatás késleltetése min THS301 S3 Minimum Hőmérséklet C HYS301 S3 THS301 Hőmérséklet Gradiens C THS302 S3 Maximum Hőmérséklet C HYS302 S3 THS302 Hőmérséklet Gradiens C THS303 S3r Hőmérséklet riasztás C HYS303 S3 THS303 Hőmérséklet Gradiens C THS304 S3 Minimum Hőmérséklet Backup C THS305 S3 Maximum Hőmérséklet Backup C HYS305 S3 THS305 Hőmérséklet Gradiens C THS306 S3 Minimum Hőmérséklet C HYS306 S3 THS306 Hőmérséklet Gradiens C 8

9 9. Programozás menü PUFFER 2 AQS Min( C) Max( C) Gyári paraméter T03 Időzítő Késleltetett Backup min THS402 S4 Maximum Hőmérséklet C HYS402 S4 THS402 Hőmérséklet Gradiens C THS403 S4 Riasztási Hőmérséklet C HYS403 S4 THS403 Hőmérséklet Gradiens C THS404 S4 Minimum Hőmérséklet Backup C THS405 S4 Maximum Hőmérséklet Backup C HYS405 S4 THS405 Hőmérséklet Gradiens C THS406 S4 AQS Hőmérséklet C HYS406 S4 THS406 Hőmérséklet Gradiens C 10. Telepítési berendezés In order to run through the various typologies of installations use the keys. Berendezés kiválasztásához nyomja meg a Berendezés1 Paraméterek: gombot. Code Type Name THS101 S1 Minimum Temperature (water return) THS102 S1 Maximum Temperature (water return) HYS102 S1 THS102 Temperature Gradient THS103 S1 Alarm Temperature ( water return) THS201 S2 Alarm Temperature (Gas) T01 Timer Time Min compressor OFF T06 Timer Timer (delay in compressor start-up) T07 Timer (delay in compressor start-up, carter resistance Timer is ON) Bemenet (Szondák): S1 és S2 Kimenetek: Szonda P Berendezés2 Paraméterek: THS101 S1 Minimum hőmérséklet( víz visszatérés) THS102 S1 Maximum hőmérséklet (víz visszatérés) HYS102 S1 THS102 Hőmérséklet Grádiens THS103 S1 Riasztási hőmérséklet (víz visszatérés) THS201 S2 Riasztási hőmérséklet (Gáz) T01 Időzítő Idő Min kompresszor OFF T06 Időzítő Időzítő (késleltetheti a kompresszor indítását) T07 Időzítő Időzítő (késleltetheti a kompresszor indítását, carter elllenállás ON) P08 Conf. keringető szivattyúk prioritásai P09 Conf. Bemeneti V leolvasásának beállítása Puffer 2 AQS: Code Típus Név THS406 S4 AQS Hőmérséklet HYS406 S4 THS406 Hőmérséklet Gradiens Bemenet (szondák): S1, S2 éss4 Kimenet: Szivattyú P1 és P3 9

10 10.3. Berendezés3 Paraméterek: Kód Típus Name THS101 S1 Minimum hőmérséklet (visszatérő víz) THS102 S1 Maximum hőmérséklet (visszatérő víz) HYS102 S1 THS102 Hőmérséklet Grádiens THS103 S1 Riasztási hőmérséklet (visszatérő víz) THS201 S2 Riasztási hőmérséklet (Gáz) T01 Időzítő Time Min Compressor OFF T06 Időzítő Időzítő (Késleltetés a kompresszor beindításában) T07 Időzítő Időzítő (Késleltetés a kompresszor beindításában, carter ellenállás ON). Puffer 1: THS301 S3 Beindítási minimum hőmérséklet P2 HYS301 S3 THS301 Hőmérséklet Grádiens THS302 S3 Max. hőmérséklet STOP Block ENER HYS302 S3 THS302 Hőmérséklet Grádiens THS303 S3 Riasztási hőmérséklet HYS303 S3 THS303 Hőmérséklet Grádiens Bemenet (Szondák): S1, S2 éss3 KImenet: Szivattyú P1 és P Berendezés4 Paraméterek:: THS101 S1 Minimum Hőmérséklet (víz visszatérés) THS102 S1 Maximum Hőmérséklet (víz visszatérés) HYS102 S1 THS102 Hőrséklet Grádiens THS103 S1 Riasztási hőmérséklet (víz visszatérés) THS201 S2 Riasztási hőmérséklet (Gáz) T01 Időzítő Idő Min Kompresszor OFF T06 Időzítő Időzítő (Késleltetés a kompresszor beindításában) T07 Időzítő Időzítő (Késleltetés a kompresszor beindításában, carter ellenállás ON) Puffer 1 T02 Időzítő Késleltetés a Backup 1 indításában THS301 S3 Indítás min. hőmérséklete P2 HYS301 S3 THS301 Hőmérséklet grádiens THS302 S3 Max. hőmérséklet STOP Block ENER HYS302 S3 THS302 Hőmérséklet grádiens THS303 S3r Riasztási hőmérséklet HYS303 S3 THS303 Hőmérséklet grádiens THS304 S3 Indítás min. hőmérséklete Backup 1 THS305 S3 Max. hőmérséklet STOP Backup 1 HYS305 S3 THS305 Hőmérséklet grádiens Berendezés5 Paraméterek: THS101 S1 Minimum hőmérséklet (víz visszatérés) THS102 S1 Maximum hőmérséklet (víz visszatérés) HYS102 S1 THS102 Hőmérséklet Grádiens THS103 S1 Riasztási hőmérséklet (víz visszatérés) THS201 S2 Riasztási hőmérséklet (Gáz) T01 Időzítő Idő Min Kompresszor OFF T06 Időzítő Időzítő (Késleltetés a kompresszor beindításában) T07 Időzítő (Késleltetés a kompresszor beindításában, carter Időzítő ellenállás ON) Bemenet (Szondák): S1, S2 and S3 Kimenet: Szivattyú P1, P2 és Backup 1 B1 Megjegyzés: B1 nem fog elindulni, ha a külső termosztát zárva van (LED ON). 10

11 Puffer 1 Kód Típus Name T02 Időzítő Késleltetés a Backup 1 indításában THS301 S3 Indítás min. hőmérséklete P2 HYS301 S3 THS301 Hőmérséklet grádiens THS302 S3 Max. hőmérséklet STOP Block ENER HYS302 S3 THS302 Hőmérséklet grádiens THS303 S3r Riasztási hőmérséklet HYS303 S3 THS303 Hőmérséklet grádiens THS304 S3 Indítás min. hőmérséklete Backup 1 THS305 S3 Max. hőmérséklet STOP Backup 1 HYS305 S3 THS305 Hőmérséklet grádiens Plant 6 Paraméterek: THS101 S1 Minimum hőmérséklet (víz visszatérés) THS102 S1 Maximum hőmérséklet (víz visszatérés) HYS102 S1 THS102 Hőmérséklet Grádiens THS103 S1 Riasztási hőmérséklet (víz visszatérés) THS201 S2 Riasztási hőmérséklet (Gáz) T01 Időzítő Idő Min Kompresszor OFF T06 Időzítő Időzítő (Késleltetés a kompresszor beindításában) T07 Időzítő Időzítő (Késleltetés a kompresszor beindításában, carter ellenállás ON) Puffer 1 T02 Időzítő Késleltetés a Backup 1 indításában THS301 S3 Indítás min. hőmérséklete P2 HYS301 S3 THS301 Hőmérséklet grádiens THS302 S3 Max. hőmérséklet STOP Block ENER HYS302 S3 THS302 Hőmérséklet grádiens THS303 S3r Riasztási hőmérséklet HYS303 S3 THS303 Hőmérséklet grádiens THS304 S3 Indítás min. hőmérséklete Backup 1 THS305 S3 Max. hőmérséklet STOP Backup 1 HYS305 S3 THS305 Hőmérséklet grádiens Bemenet (Szondák): S1, S2 és S3 Kimenet: Szivattyú P1 és Backup 1 B1 Megjegyzés: B1 nem fog elindulni, ha a külső termosztát zárva van (LED ON). Bemenet (szondák): S1, S2 and S3 Kimenet: Szivattyú P1, P2 és Backup 1 B1 Megjegyzés: B1 nem fog elindulni, ha a külső termosztát zárva van (LED ON) Berendezés7 Paraméterek: THS101 S1 Minimum hőmérséklet (víz visszatérés) THS102 S1 Maximum hőmérséklet (víz visszatérés) HYS102 S1 THS102 Hőmérséklet Grádiens THS103 S1 Riasztási hőmérséklet (víz visszatérés) THS201 S2 Riasztási hőmérséklet (Gas) T01 Időzítő Time Min compressor OFF T06 Időzítő Időzítő ( Késleltetés a kompresszor beindításában) T07 Időzítő Időzítő (Késleltetés a kompresszor beindításában, carter P09 Conf. Bemeneti V olvasásának beállítása Puffer 2 AQS: T03 Időzítő Késleltetés start-up Backup 2 THS404 S4 Start-up minimum hőmérséklet Backup 2 THS405 S4 Maximum Hőmérséklet STOP Backup 2 HYS405 S4 THS405 Hőmérséklet Gradiens THS406 S4 AQS Hőmérséklet (Alap beállítás) HYS406 S4 THS406 Hőmérséklet Gradiens Bemenet (Szondák): S1, S2 and S4 Kiement: Szivattyú P3 és PufferB2 Megjegyzés: B2 nem fog elindulni, ha a külső termosztát zárva van (LED ON). 11

12 10.8. Berendezés8 Paraméterek: THS101 S1 Minimum Hőmérséklet (c) THS102 S1 Maximum Hőmérséklet (víz visszatérés) HYS102 S1 THS102 Hőmérséklet Gradiens THS103 S1 Hőmérséklet riasztó (víz visszatérés) THS201 S2 Hőmérséklet riasztó (gáz) T01 Időzítő Idő Min Kompresszor OFF T06 Időzítő Időzítő (Késleltetés a kompresszor beindításában) T07 Időzítő Időzítő (Késleltetés a kompresszor beindításában, carter ellenállás ON) P08 Conf. keringtető szivattyúk prioritásai P09 Conf. Set reading for input V Puffer 2 AQS: T03 Időzítő Késleltetés a Backup 2 indításában THS404 S4 Start-up minimum hőmérséklet Backup 2 THS405 S4 Maximum Hőmérséklet STOP Backup 2 HYS405 S4 THS405 Hőmérséklet Gradiens THS406 S4 AQS Hőmérséklet (Set point) HYS406 S4 THS406 Hőmérséklet Gradiens Bemenet (Szondák): S1, S2 és S4 Kimenet: Szivattyú P1, Szivattyú P3 és Puffer B2 Megjegyzés: B2 nem fog elindulni, ha a külső termosztát zárva van (LED ON) Berendezés Paraméterek THS101 S1 Minimum Hőmérséklet (víz visszatérés) THS102 S1 Maximum Hőmérséklet (víz visszatérés) HYS102 S1 THS102 Hőmérséklet Gradiens THS103 S1 Hőmérséklet riasztó (víz visszatérés) THS201 S2 Hőmérséklet riasztó (Gáz) T01 Időzítő Idő Min kompreszsor OFF T06 Időzítő Időzítő (Késleltetés a kompresszor beindításában) T07 Időzítő Időzítő (Késleltetés a kompresszor beindításában, carter ellenállás ON) P08 Conf. Keringtető szivattyúk prioritásai P09 Conf. Set reading for input V Puffer 1 Puffer 2 AQS Code Type Name T02 Timer Késleltetés a Backup 1 indításában THS301 S3 Start-up minimum temperature P2 HYS301 S3 THS301 Hőmérséklet Gradiens THS302 S3 Maximum Hőmérséklet STOP Block ENER HYS302 S3 THS302 Hőmérséklet Gradiens THS303 S3r Hőmérséklet riasztás HYS303 S3 THS303 Hőmérséklet Gradiens THS304 S3 Start-up minimum temperature Backup 1 THS305 S3 Maximum Temperature for STOP Backup 1 HYS305 S3 THS305 Temperature Gradient B2 Megjegyzés: B2 nem fog elindulni, ha a külső termosztát zárva van (LED Berendezés10 Paraméterek: THS101 S1 Minimum hőmérséklet (víz visszatérés) THS102 S1 Maximum hőmérséklet (víz visszatérés) HYS102 S1 THS102 Hőmérséklet Grádiens THS103 S1 Riasztási hőmérséklet (víz visszatérés) THS201 S2 Riasztási hőmérséklet (Gáz) T01 Időzítő Idő Min Kompresszor OFF T06 Időzítő Időzítő (Késleltetés a kompresszor beindításában) T07 Időzítő (Késleltetés a kompresszor beindításában, carter Időzítő ellenállás P08 Conf. Keringető szivattyúk prioritásai P09 Conf. bemeneti V olvasás beállítása T03 Időzítő Delay in the start-up Backup 2 THS404 S4 Start-up minimum temperature Backup 2 THS405 S4 Maximum Temperature for STOP Backup 2 HYS405 S4 THS405 Temperature Gradient THS406 S4 AQS Temperature (Set point) HYS406 S4 THS406 Temperature Gradient Bemenet (Szondák): S1, S2, S3 és S4 Kimenet: Szivattyú P1, P2, P3, Puffer B1 és Puffer ON). 12

13 Puffer 1: Buffer 2 AQS: T03 Időzítő Delay in the start-up Backup 2 THS404 S4 Start-up Minimum Hőmérséklet Backup 2 THS405 S4 Maximum Hőmérséklet STOP Backup 2 HYS405 S4 THS405 Hőmérséklet Gradiens THS406 S4 AQS Hőmérséklet (Set point) HYS406 S4 THS406 Hőmérséklet Gradiens Bemenet (Szondák): S1, S2, S3 és S4 Kimenet: Szivattyú P1, P2, P3, Puffer B1 és Puffer B2 Megjegyzés: B1 és B2 nem fog elindulni, ha a külső termosztát zárva van (LED ON) Berendezés 11 Paraméterek: THS101 S1 Minimum hőmérséklet (víz visszatérés) THS102 S1 Maximum hőmérséklet (víz visszatérés) HYS102 S1 THS102 Hőmérséklet Grádiens THS103 S1 Riasztási hőmérséklet (víz visszatérés) THS201 S2 Riasztási hőmérséklet (gáz) T01 Időzítő Idő Min Kompresszor OFF T06 Időzítő Időzítő (Késleltetés a kompresszor beindításában) T07 Időzítő (Késleltetés a kompresszor beindításában, carter Időzítő ellenállás Puffer 2 AQS: Code Típus Név T03 Időzítő Delay in the start-up Backup 2 THS404 S4 Start-up Minimum Hőmérséklet Backup 2 THS405 S4 Maximum Hőmérséklet for STOP Backup 2 HYS405 S4 THS405 Hőmérséklet Gradiens THS406 S4 AQS Hőmérséklet (Set point) HYS406 S4 THS406 Hőmérséklet Gradiens bemenet (Szondák): S1, S2 és S4 kimenet: Puffer B2 Megjegyzés: B2 nem fog elindulni, ha a külső termosztát zárva van. (LED ON). 11. Számláló Menü A számláló menünek 3 almenüje van: Kompresszor. Újraindítás. Hibalehetőségek. Kompresszor: A kompresszor működésének idejét mutatja meg (óra). Újraindítás: Törli az összes rögzített riasztást és beállítja a számlálót nullára. Ehhez szükséges bevezetnie egy jelszót. (gyártói). 13

14 Hibalehetőségek: Megmutatja az utolsó 5 hibát a következőképpen: Megjegyzés: Ha a fluxostat kapcsolat nyitva van, a rendszer nem fog rögzíteni több hibát Test outputs Menu Annak érdekében, hogy tesztelje a teljesítményeket, a rendszert ki kell kapcsolni. A teljesítmények egyenként való tesztelését külön kell végezni. Például Kijel Almenü Leírás Kompresszor Bekapcsolja a kompresszort Szivatty Bekapcsolja a keringtető szivattyút 1 Szivatty Bekapcsolja a keringtető szivattyút 2 Szivatty Bekapcsolja a keringtető szivattyút 3 Ellenállás Bekapcsolja a Carter ellenállást Backup 1 Bekapcsolja a Backup rendszert 1 Backup 2 Bekapcsolja a Backup rendszert 2 Válassza az ON ikont with the keys gombokkal, majd nyomja meg a gombot a kompresszor bekapcsolásához. Végezze el a folyamatot fordítva a kompresszor kikapcsolásához. 13. Hibalehetőségek Hiba Er01 - Flow Er02 TN Er03 LP Er04 HP Er05 TS1 Er06 TS2 Er07 TS3 Er08 TS4 Er09 RTC Er10 TL Kijel Leírás Fluxostat kapcsolat nyitva (áramlás hiánya vagy nem megfelelő) Biztonsági Alacsony áramköri nyomás riasztó Magas áramköri nyomás riasztó Szonda hőmérséklet riasztó S1 Szonda hőmérséklet riasztó S2 Szonda hőmérséklet riasztó S3 Szonda hőmérséklet riasztó S4 Belső óra sérült Szonda S1, S2, S3 vagy S4 sérült 14

15 14. Működési üzemmód Az electrónico ENERGIE (SY225) 4 üzemmóddal rendelkezik. Ebben a fejezetben a be- és kimeneti vezérlők működési üzemmódját fogjuk bemutatni. Üzemmódok: OFF CHECK-UP (ellenőrző) NORMAL SAFETY (biztonsági) OFF Mód (OFF) módban a kijelzőn a következőket látja: - Kijelző OFF (only Ha megjeleníti az órát és a szondák értékeit) - Kompresszor, Szivattyú 1 és 2, Carter ellenállás, Back Up OFF (Minden ki van kapcsolva). Például: CHECK-UP üzemmód Az idő-beállítás üzemmódban (check-up), the electrónico átvizsgál minden kapcsolatot, a szondák kapcsolatait megvizsgálja; a kijelző a következőket mutatja: - Kijelző Check Up. - Carter Ellenállás és Környezeti termosztát ON. - Kompresszor, Szivattyú 1, Szivattyú 2, stb., minden OFF. - Stb Például: NORMAL üzemmód A (normal) működési üzemmódban az irányító panel a következő információkat mutatja a telepítés típusa szerint: - Kompresszor ON - Keringető szivattyú 1 ON - Környezeti termosztát ON -stb 15

16 Például: SAFETY üzemmód Biztonsági üzemmódban az electrónico megvédi a berendezést a lehetséges üzemzavaroktól, mint pl.: - Biztonsági hőfok (TH) - Alacsony nyomás (LP) - Magas nyomás (HP) - Sérült szonda or not properly connected (TL) - Stb. Például: 15. Backup Rendszer alkalmazása A Backup rendszer az ENERGIE rendszerrel egyszerre alkalmazható az alábbi esetekben: ENERGIE Rendszer és BACKUP. A víz hőmérsékletét 55 C fölé emelésekor, ENERGIE Rendszer és (ENERGIE + BACKUP). Alacsony külső hőmérséklet esetén. (ENERGIE + BACKUP) és ENERGIE Rendszer. Start with Backup support. Megjegyzés: Minden olyan helyzetben ami a Backup 1 és 2 fölött van leírva nem fog működni, ha a külső termosztát zárva van. ENERGIE és BACKUP Condição: Back Up só funciona se o contacto do termóstato exterior estiver fecahdo ENERGIE és (ENERGIE + BACKUP) (ENERGIE + BACKUP) és ENERGIE Temperatura (ºC) Back Up ENERGIE + Back Up ENERGIE Temporizador Temperatura (ºC) Condição: Back Up só funciona se o contacto do termóstato exterior estiver fecahdo ENERGIE + Back Up ENERGIE ENERGIE Temporizador Temperatura (ºC) Condição: Back Up só funciona se o contacto do termóstato exterior estiver fecahdo ENERGIE ENERGIE ENERGIE + Back Up Temporizador Hőmérséklet > 55 C Alacsony külső hőmérséklet Indítás Backuppal 16

17 15.1. Rendszer: ENERGIE ésbackup A Backup rendszerben a következő paramétereket kell beállítani: Például: Vegyük példaként az alábbi telepítési berendezést Rendszer: ENERGIEés(ENERGIE + BACKUP) A Backup rendszerben a következő paramétereket kell beállítani: Például: Vegyük példaként az alábbi telepítési berendezést. 17

18 15.3.Rendszer: (ENERGIE + BACKUP) és ENERGIE A Backup rendszerben a következő paramétereket kell beállítani: Például: Vegyük példaként az alábbi telepítési berendezést.. Greentechnic Hungary Kft. H-1095 Budapest, Gát utca 27. Tel./Fax: info@greentechnic.hu
