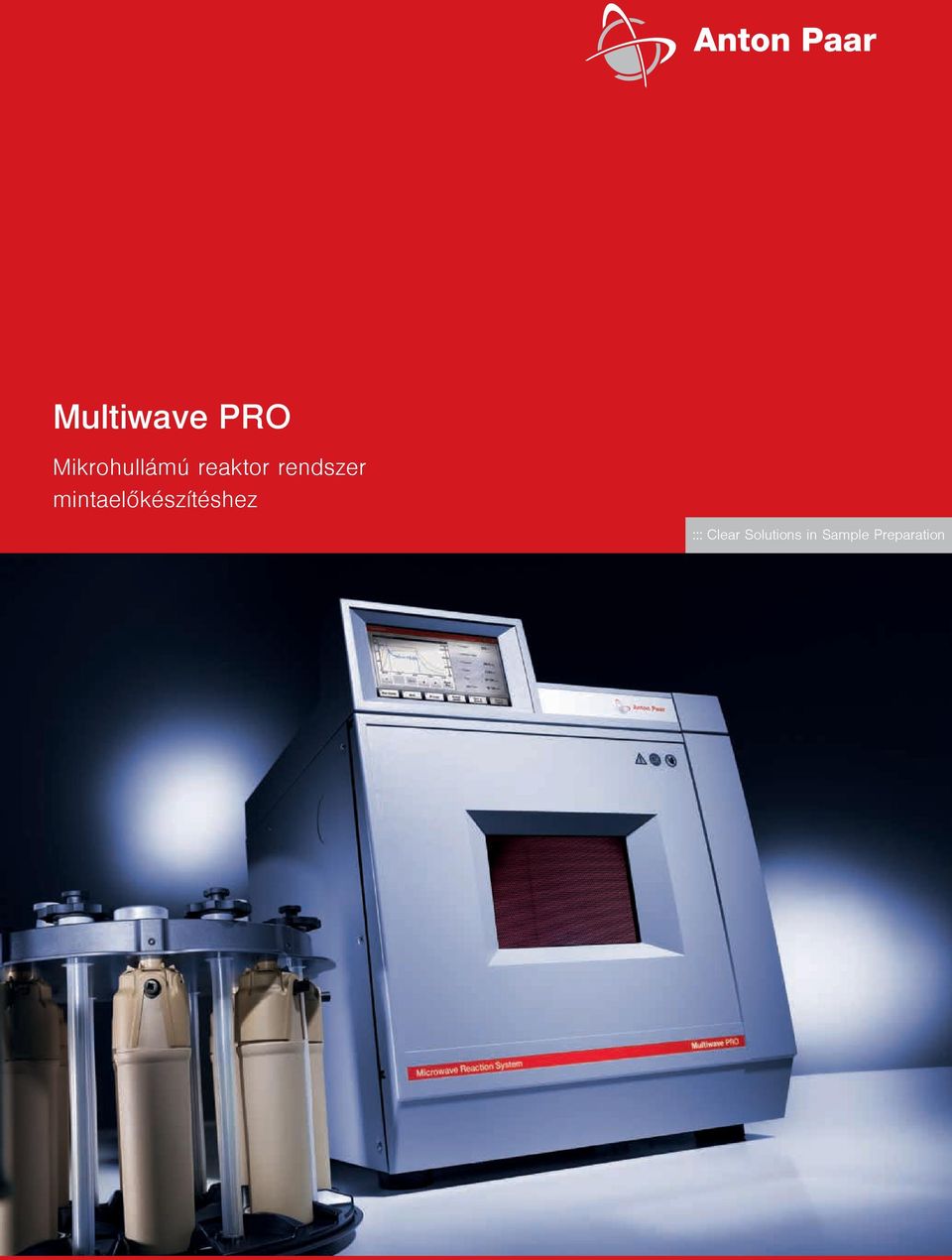

1 Multiwave PRO Mikrohullámú reaktor rendszer mintaelőkészítéshez ::: Clear Solutions in Sample Preparation

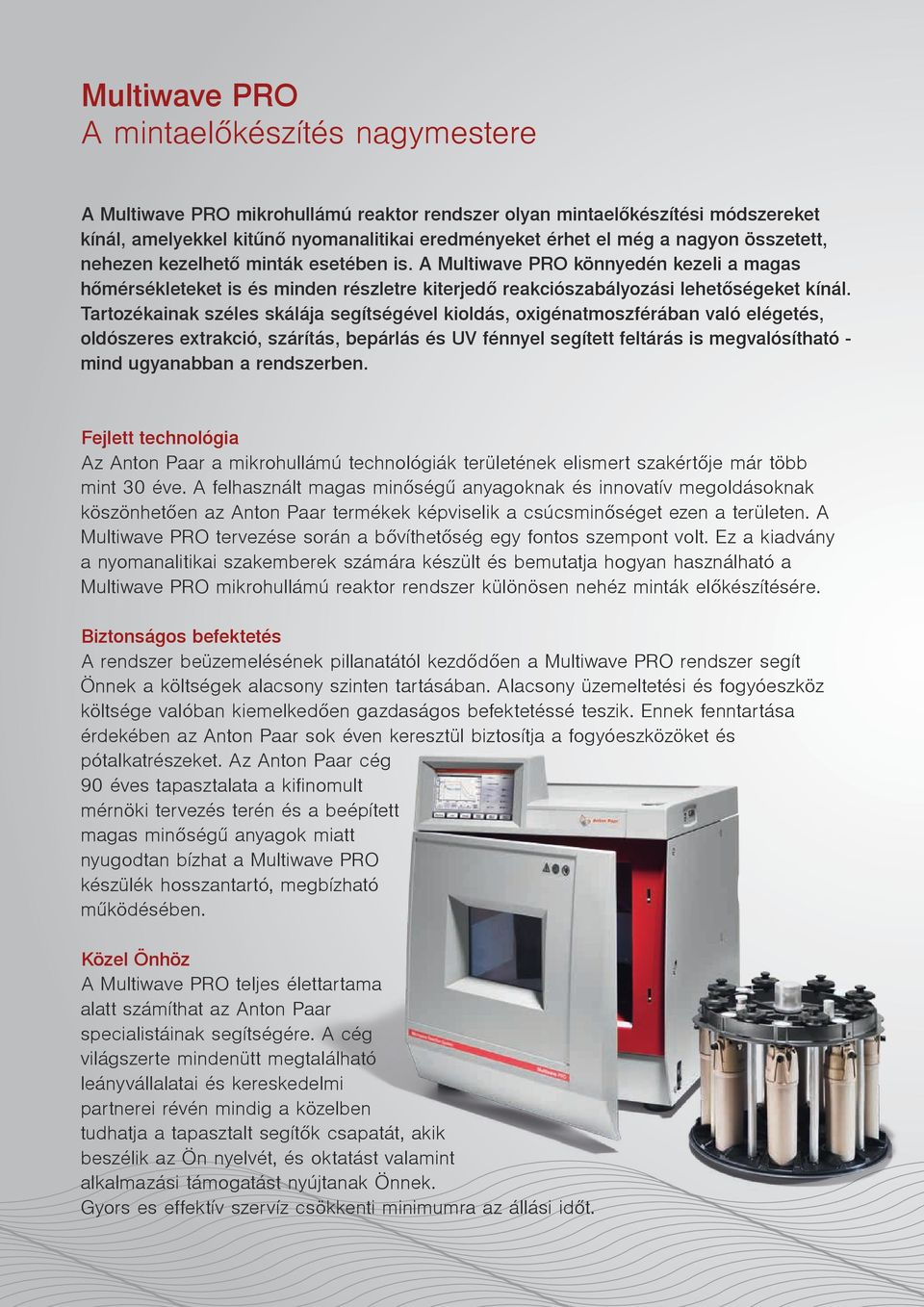

2 Multiwave PRO A mintaelőkészítés nagymestere A Multiwave PRO mikrohullámú reaktor rendszer olyan mintaelőkészítési módszereket kínál, amelyekkel kitűnő nyomanalitikai eredményeket érhet el még a nagyon összetett, nehezen kezelhető minták esetében is. A Multiwave PRO könnyedén kezeli a magas hőmérsékleteket is és minden részletre kiterjedő reakciószabályozási lehetőségeket kínál. Tartozékainak széles skálája segítségével kioldás, oxigénatmoszférában való elégetés, oldószeres extrakció, szárítás, bepárlás és UV fénnyel segített feltárás is megvalósítható - mind ugyanabban a rendszerben. Fejlett technológia Az Anton Paar a mikrohullámú technológiák területének elismert szakértője már több mint 30 éve. A felhasznált magas minőségű anyagoknak és innovatív megoldásoknak köszönhetően az Anton Paar termékek képviselik a csúcsminőséget ezen a területen. A Multiwave PRO tervezése során a bővíthetőség egy fontos szempont volt. Ez a kiadvány a nyomanalitikai szakemberek számára készült és bemutatja hogyan használható a Multiwave PRO mikrohullámú reaktor rendszer különösen nehéz minták előkészítésére. Biztonságos befektetés A rendszer beüzemelésének pillanatától kezdődően a Multiwave PRO rendszer segít Önnek a költségek alacsony szinten tartásában. Alacsony üzemeltetési és fogyóeszköz költsége valóban kiemelkedően gazdaságos befektetéssé teszik. Ennek fenntartása érdekében az Anton Paar sok éven keresztül biztosítja a fogyóeszközöket és pótalkatrészeket. Az Anton Paar cég 90 éves tapasztalata a kifinomult mérnöki tervezés terén és a beépített magas minőségű anyagok miatt nyugodtan bízhat a Multiwave PRO készülék hosszantartó, megbízható működésében. Közel Önhöz A Multiwave PRO teljes élettartama alatt számíthat az Anton Paar specialistáinak segítségére. A cég világszerte mindenütt megtalálható leányvállalatai és kereskedelmi partnerei révén mindig a közelben tudhatja a tapasztalt segítők csapatát, akik beszélik az Ön nyelvét, és oktatást valamint alkalmazási támogatást nyújtanak Önnek. Gyors es effektív szervíz csökkenti minimumra az állási időt.

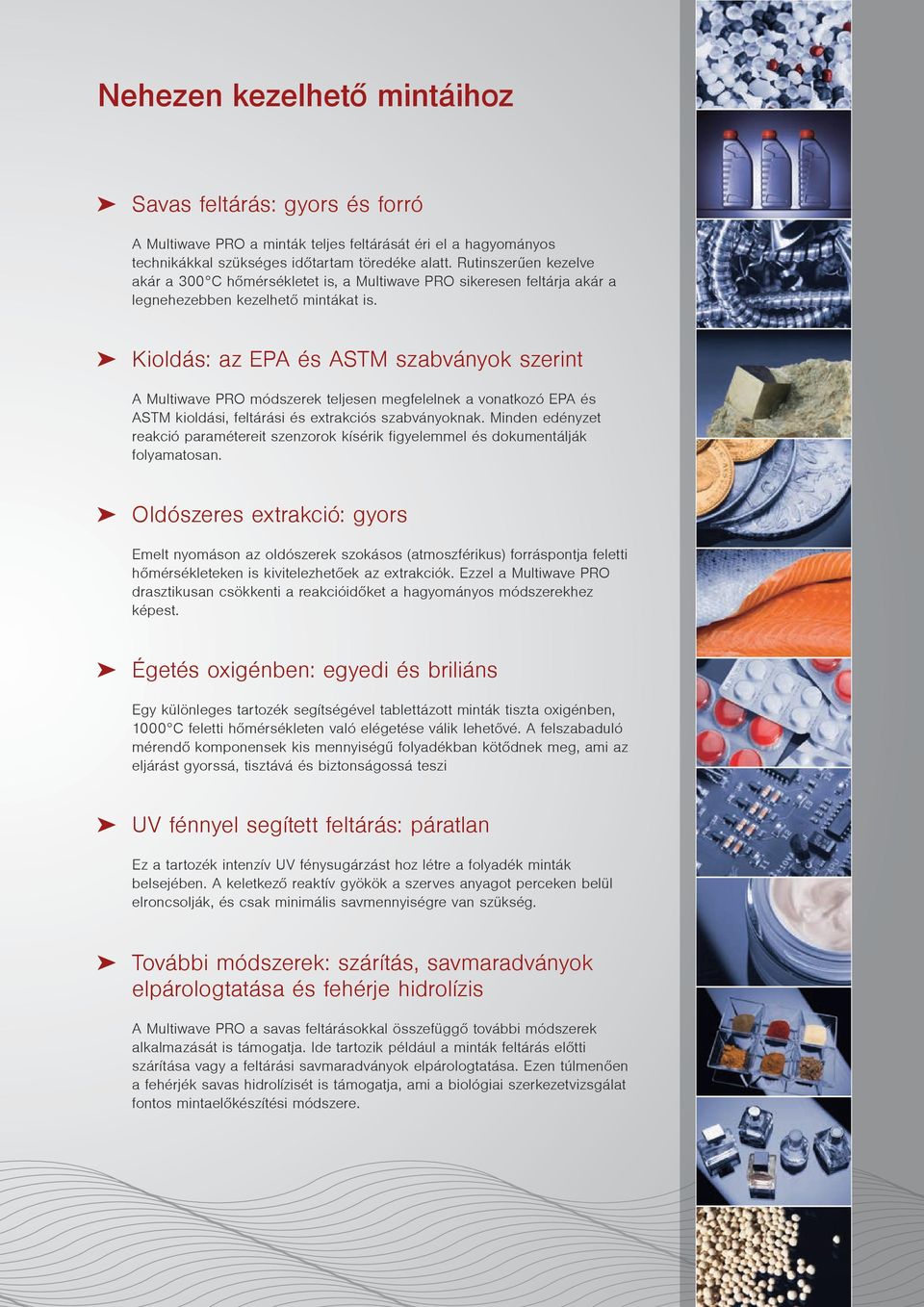

3 Nehezen kezelhető mintáihoz Savas feltárás: gyors és forró A Multiwave PRO a minták teljes feltárását éri el a hagyományos technikákkal szükséges időtartam töredéke alatt. Rutinszerűen kezelve akár a 300 C hőmérsékletet is, a Multiwave PRO sikeresen feltárja akár a legnehezebben kezelhető mintákat is. Kioldás: az EPA és ASTM szabványok szerint A Multiwave PRO módszerek teljesen megfelelnek a vonatkozó EPA és ASTM kioldási, feltárási és extrakciós szabványoknak. Minden edényzet reakció paramétereit szenzorok kísérik figyelemmel és dokumentálják folyamatosan. Oldószeres extrakció: gyors Emelt nyomáson az oldószerek szokásos (atmoszférikus) forráspontja feletti hőmérsékleteken is kivitelezhetőek az extrakciók. Ezzel a Multiwave PRO drasztikusan csökkenti a reakcióidőket a hagyományos módszerekhez képest. Égetés oxigénben: egyedi és briliáns Egy különleges tartozék segítségével tablettázott minták tiszta oxigénben, 1000 C feletti hőmérsékleten való elégetése válik lehetővé. A felszabaduló mérendő komponensek kis mennyiségű folyadékban kötődnek meg, ami az eljárást gyorssá, tisztává és biztonságossá teszi UV fénnyel segített feltárás: páratlan Ez a tartozék intenzív UV fénysugárzást hoz létre a folyadék minták belsejében. A keletkező reaktív gyökök a szerves anyagot perceken belül elroncsolják, és csak minimális savmennyiségre van szükség. További módszerek: szárítás, savmaradványok elpárologtatása és fehérje hidrolízis A Multiwave PRO a savas feltárásokkal összefüggő további módszerek alkalmazását is támogatja. Ide tartozik például a minták feltárás előtti szárítása vagy a feltárási savmaradványok elpárologtatása. Ezen túlmenően a fehérjék savas hidrolízisét is támogatja, ami a biológiai szerkezetvizsgálat fontos mintaelőkészítési módszere.

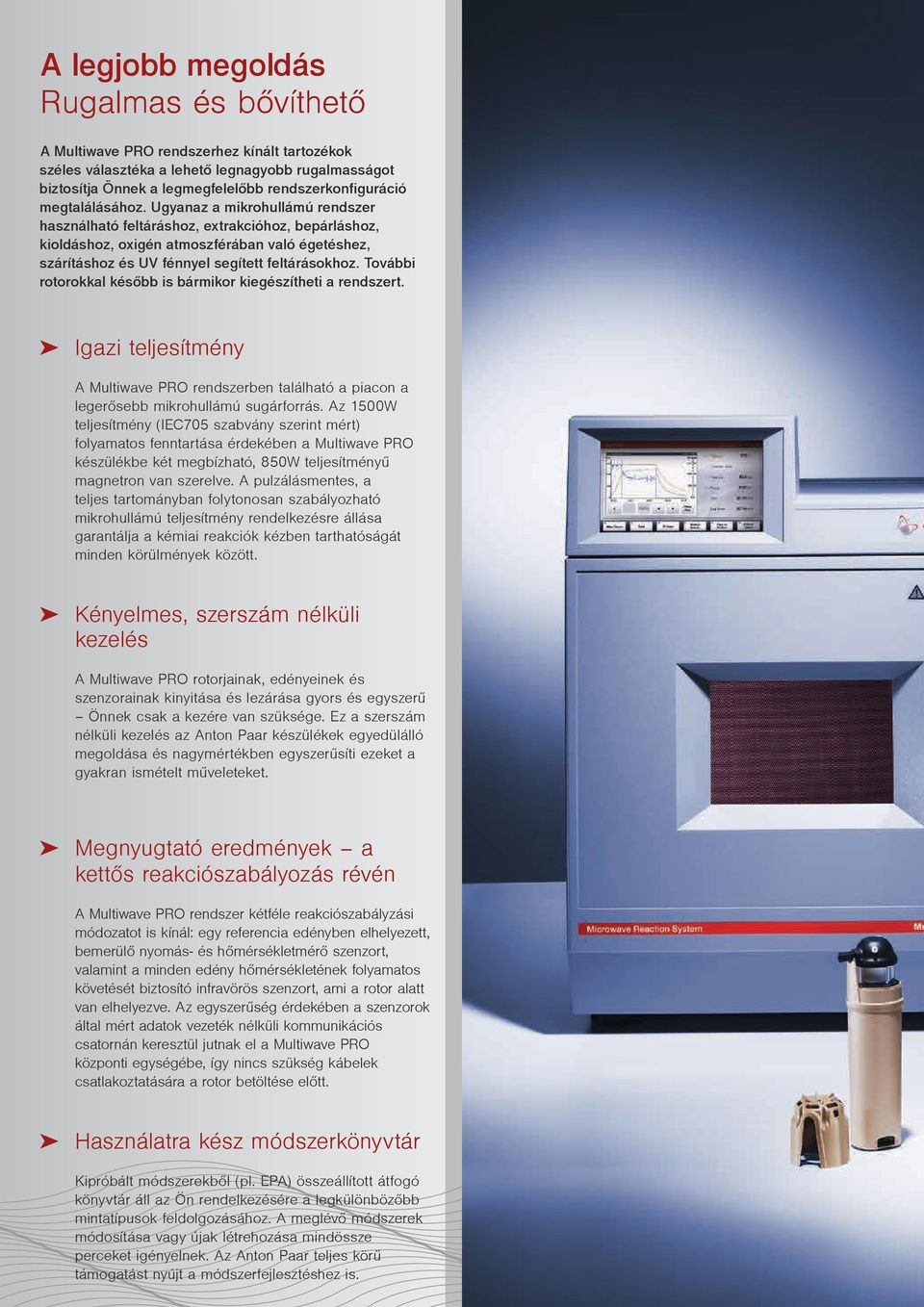

4 A legjobb megoldás Rugalmas és bővíthető A Multiwave PRO rendszerhez kínált tartozékok széles választéka a lehető legnagyobb rugalmasságot biztosítja Önnek a legmegfelelőbb rendszerkonfiguráció megtalálásához. Ugyanaz a mikrohullámú rendszer használható feltáráshoz, extrakcióhoz, bepárláshoz, kioldáshoz, oxigén atmoszférában való égetéshez, szárításhoz és UV fénnyel segített feltárásokhoz. További rotorokkal később is bármikor kiegészítheti a rendszert. Igazi teljesítmény A Multiwave PRO rendszerben található a piacon a legerősebb mikrohullámú sugárforrás. Az 1500W teljesítmény (IEC705 szabvány szerint mért) folyamatos fenntartása érdekében a Multiwave PRO készülékbe két megbízható, 850W teljesítményű magnetron van szerelve. A pulzálásmentes, a teljes tartományban folytonosan szabályozható mikrohullámú teljesítmény rendelkezésre állása garantálja a kémiai reakciók kézben tarthatóságát minden körülmények között. Kényelmes, szerszám nélküli kezelés A Multiwave PRO rotorjainak, edényeinek és szenzorainak kinyitása és lezárása gyors és egyszerű Önnek csak a kezére van szüksége. Ez a szerszám nélküli kezelés az Anton Paar készülékek egyedülálló megoldása és nagymértékben egyszerűsíti ezeket a gyakran ismételt műveleteket. Megnyugtató eredmények a kettős reakciószabályozás révén A Multiwave PRO rendszer kétféle reakciószabályzási módozatot is kínál: egy referencia edényben elhelyezett, bemerülő nyomás- és hőmérsékletmérő szenzort, valamint a minden edény hőmérsékletének folyamatos követését biztosító infravörös szenzort, ami a rotor alatt van elhelyezve. Az egyszerűség érdekében a szenzorok által mért adatok vezeték nélküli kommunikációs csatornán keresztül jutnak el a Multiwave PRO központi egységébe, így nincs szükség kábelek csatlakoztatására a rotor betöltése előtt. Használatra kész módszerkönyvtár Kipróbált módszerekből (pl. EPA) összeállított átfogó könyvtár áll az Ön rendelkezésére a legkülönbözőbb mintatípusok feldolgozásához. A meglévő módszerek módosítása vagy újak létrehozása mindössze perceket igényelnek. Az Anton Paar teljes körű támogatást nyújt a módszerfejlesztéshez is.

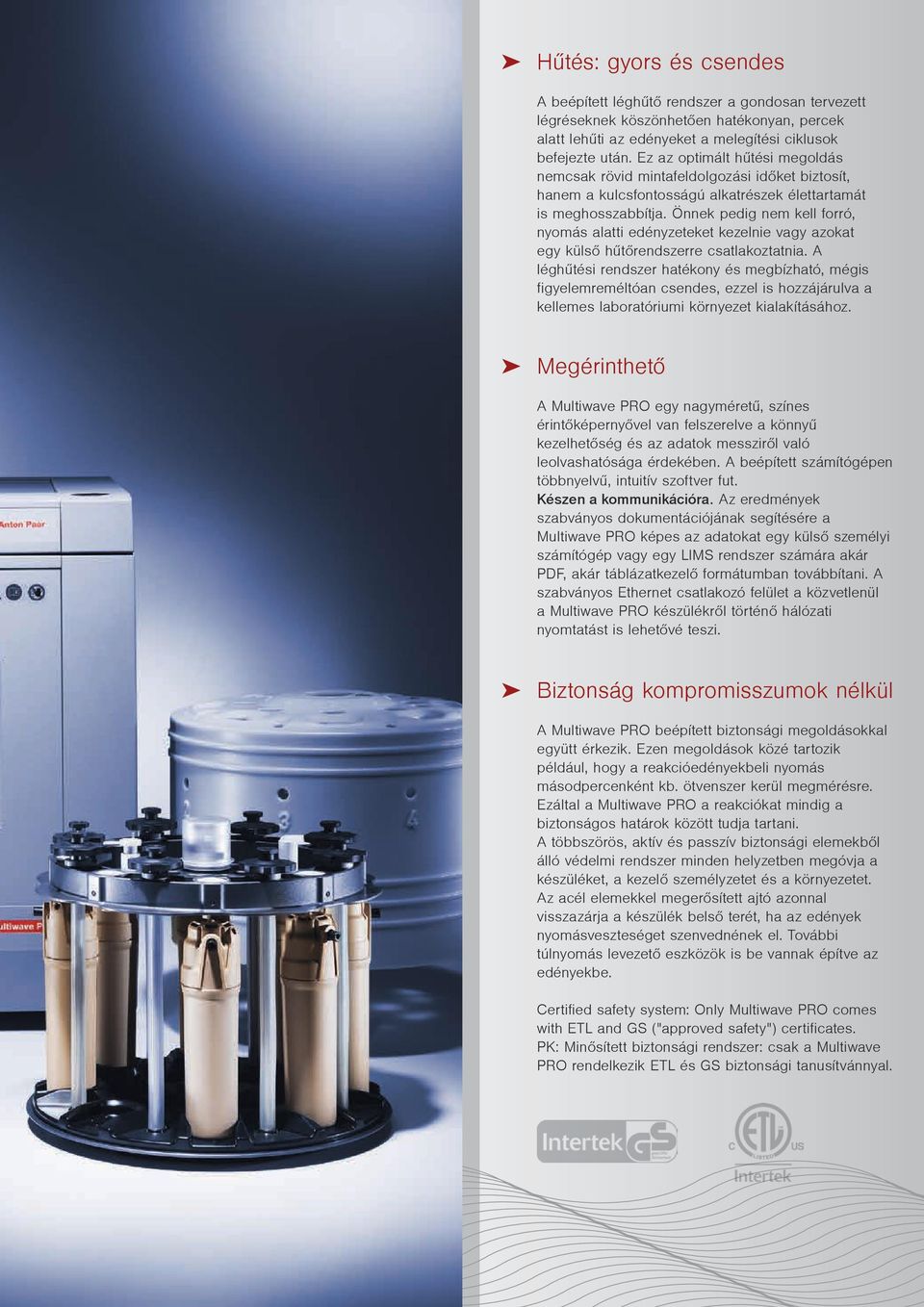

5 Hűtés: gyors és csendes A beépített léghűtő rendszer a gondosan tervezett légréseknek köszönhetően hatékonyan, percek alatt lehűti az edényeket a melegítési ciklusok befejezte után. Ez az optimált hűtési megoldás nemcsak rövid mintafeldolgozási időket biztosít, hanem a kulcsfontosságú alkatrészek élettartamát is meghosszabbítja. Önnek pedig nem kell forró, nyomás alatti edényzeteket kezelnie vagy azokat egy külső hűtőrendszerre csatlakoztatnia. A léghűtési rendszer hatékony és megbízható, mégis figyelemreméltóan csendes, ezzel is hozzájárulva a kellemes laboratóriumi környezet kialakításához. Megérinthető A Multiwave PRO egy nagyméretű, színes érintőképernyővel van felszerelve a könnyű kezelhetőség és az adatok messziről való leolvashatósága érdekében. A beépített számítógépen többnyelvű, intuitív szoftver fut. Készen a kommunikációra. Az eredmények szabványos dokumentációjának segítésére a Multiwave PRO képes az adatokat egy külső személyi számítógép vagy egy LIMS rendszer számára akár PDF, akár táblázatkezelő formátumban továbbítani. A szabványos Ethernet csatlakozó felület a közvetlenül a Multiwave PRO készülékről történő hálózati nyomtatást is lehetővé teszi. Biztonság kompromisszumok nélkül A Multiwave PRO beépített biztonsági megoldásokkal együtt érkezik. Ezen megoldások közé tartozik például, hogy a reakcióedényekbeli nyomás másodpercenként kb. ötvenszer kerül megmérésre. Ezáltal a Multiwave PRO a reakciókat mindig a biztonságos határok között tudja tartani. A többszörös, aktív és passzív biztonsági elemekből álló védelmi rendszer minden helyzetben megóvja a készüléket, a kezelő személyzetet és a környezetet. Az acél elemekkel megerősített ajtó azonnal visszazárja a készülék belső terét, ha az edények nyomásveszteséget szenvednének el. További túlnyomás levezető eszközök is be vannak építve az edényekbe. Certified safety system: Only Multiwave PRO comes with ETL and GS ("approved safety") certificates. PK: Minősített biztonsági rendszer: csak a Multiwave PRO rendelkezik ETL és GS biztonsági tanusítvánnyal.

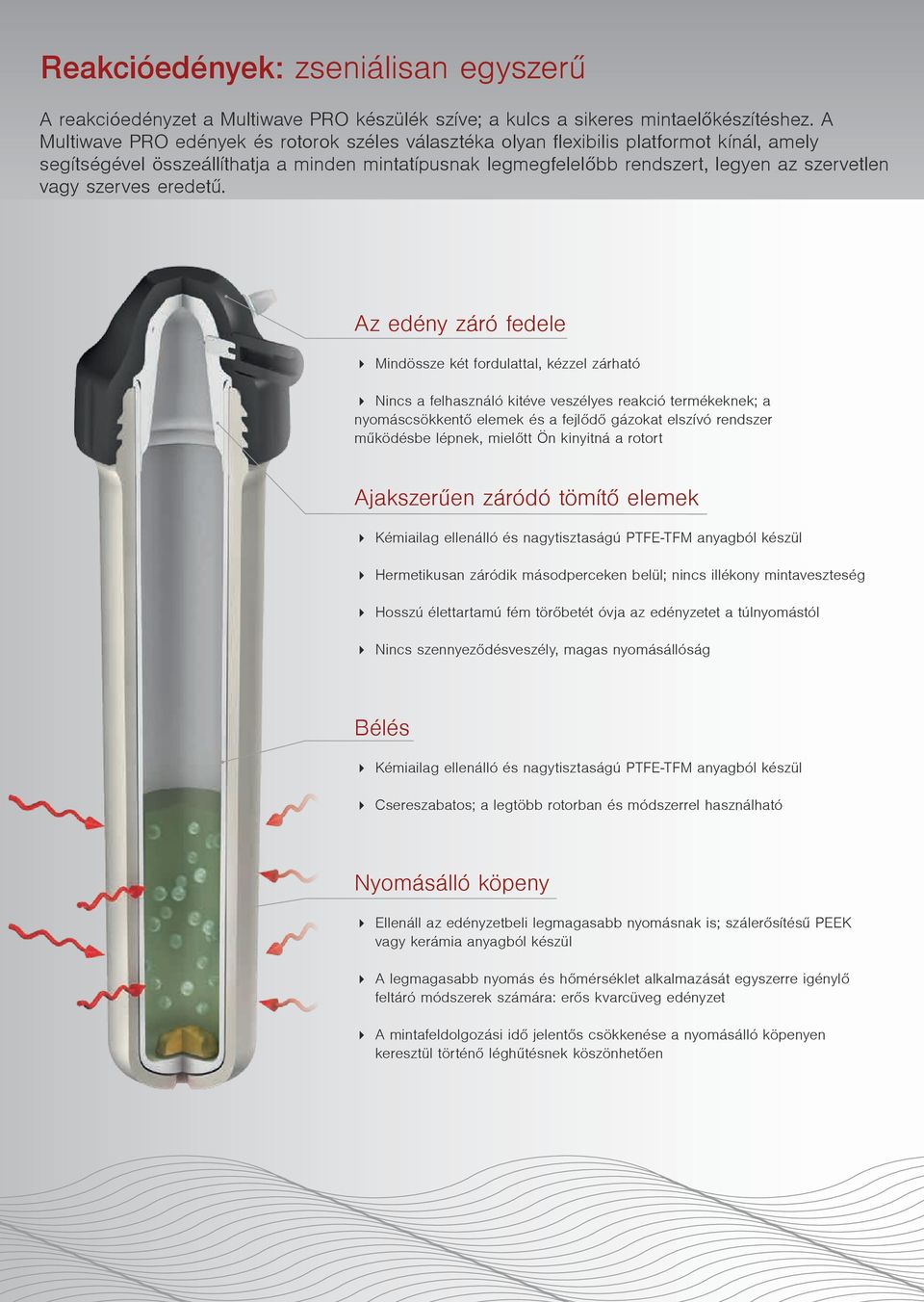

6 Reakcióedények: zseniálisan egyszerű A reakcióedényzet a Multiwave PRO készülék szíve; a kulcs a sikeres mintaelőkészítéshez. A Multiwave PRO edények és rotorok széles választéka olyan flexibilis platformot kínál, amely segítségével összeállíthatja a minden mintatípusnak legmegfelelőbb rendszert, legyen az szervetlen vagy szerves eredetű. Az edény záró fedele 4 Mindössze két fordulattal, kézzel zárható 4 Nincs a felhasználó kitéve veszélyes reakció termékeknek; a nyomáscsökkentő elemek és a fejlődő gázokat elszívó rendszer működésbe lépnek, mielőtt Ön kinyitná a rotort Ajakszerűen záródó tömítő elemek 4 Kémiailag ellenálló és nagytisztaságú PTFE-TFM anyagból készül 4 Hermetikusan záródik másodperceken belül; nincs illékony mintaveszteség 4 Hosszú élettartamú fém törőbetét óvja az edényzetet a túlnyomástól 4 Nincs szennyeződésveszély, magas nyomásállóság Bélés 4 Kémiailag ellenálló és nagytisztaságú PTFE-TFM anyagból készül 4 Csereszabatos; a legtöbb rotorban és módszerrel használható Nyomásálló köpeny 4 Ellenáll az edényzetbeli legmagasabb nyomásnak is; szálerősítésű PEEK vagy kerámia anyagból készül 4 A legmagasabb nyomás és hőmérséklet alkalmazását egyszerre igénylő feltáró módszerek számára: erős kvarcüveg edényzet 4 A mintafeldolgozási idő jelentős csökkenése a nyomásálló köpenyen keresztül történő léghűtésnek köszönhetően

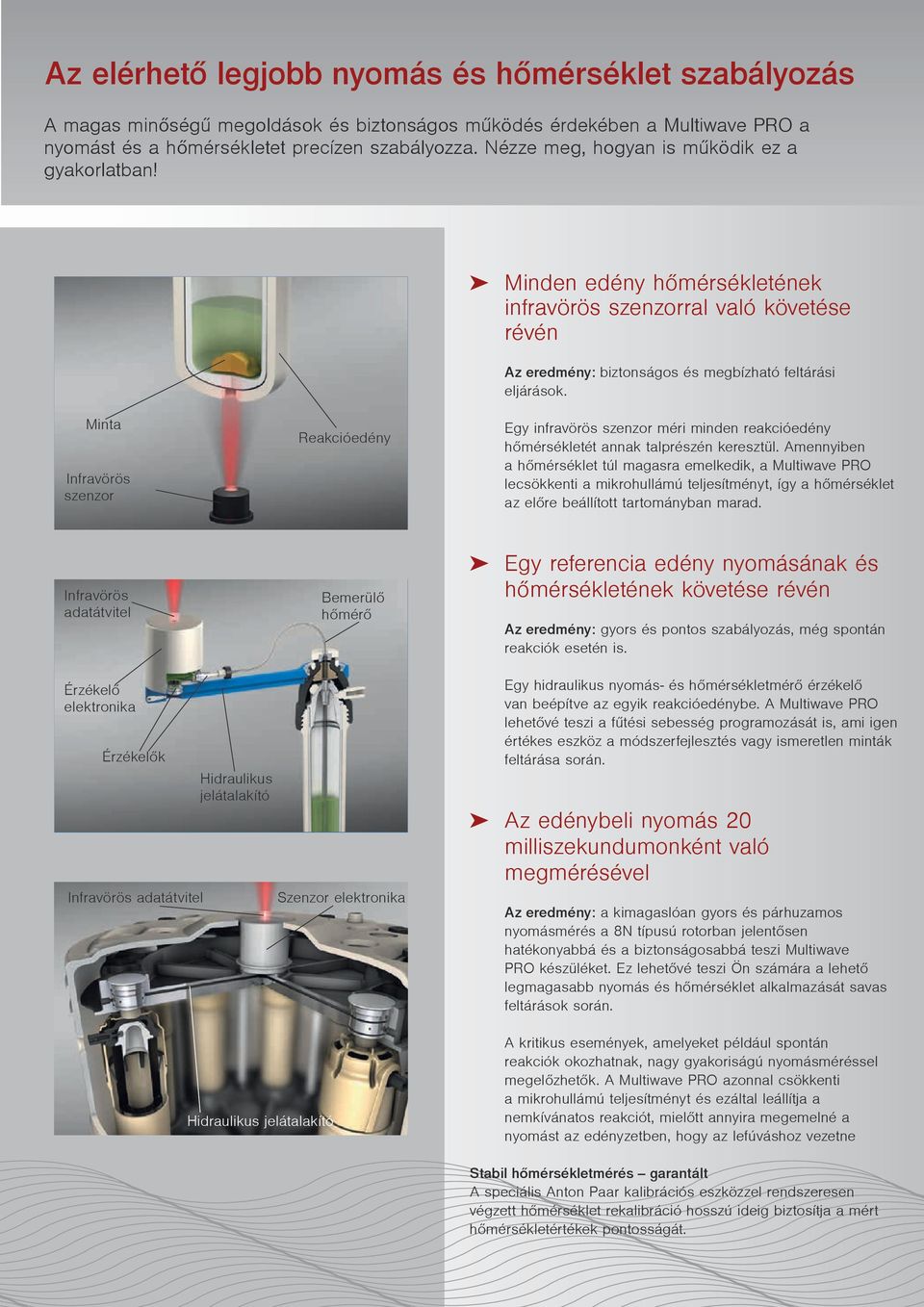

7 Az elérhető legjobb nyomás és hőmérséklet szabályozás A magas minőségű megoldások és biztonságos működés érdekében a Multiwave PRO a nyomást és a hőmérsékletet precízen szabályozza. Nézze meg, hogyan is működik ez a gyakorlatban! Minden edény hőmérsékletének infravörös szenzorral való követése révén Az eredmény: biztonságos és megbízható feltárási eljárások. Minta Infravörös szenzor Reakcióedény Egy infravörös szenzor méri minden reakcióedény hőmérsékletét annak talprészén keresztül. Amennyiben a hőmérséklet túl magasra emelkedik, a Multiwave PRO lecsökkenti a mikrohullámú teljesítményt, így a hőmérséklet az előre beállított tartományban marad. Infravörös adatátvitel Bemerülő hőmérő Egy referencia edény nyomásának és hőmérsékletének követése révén Az eredmény: gyors és pontos szabályozás, még spontán reakciók esetén is. Érzékelő elektronika Érzékelők Infravörös adatátvitel Hidraulikus jelátalakító Hidraulikus jelátalakító Szenzor elektronika Egy hidraulikus nyomás- és hőmérsékletmérő érzékelő van beépítve az egyik reakcióedénybe. A Multiwave PRO lehetővé teszi a fűtési sebesség programozását is, ami igen értékes eszköz a módszerfejlesztés vagy ismeretlen minták feltárása során. Az edénybeli nyomás 20 milliszekundumonként való megmérésével Az eredmény: a kimagaslóan gyors és párhuzamos nyomásmérés a 8N típusú rotorban jelentősen hatékonyabbá és a biztonságosabbá teszi Multiwave PRO készüléket. Ez lehetővé teszi Ön számára a lehető legmagasabb nyomás és hőmérséklet alkalmazását savas feltárások során. A kritikus események, amelyeket például spontán reakciók okozhatnak, nagy gyakoriságú nyomásméréssel megelőzhetők. A Multiwave PRO azonnal csökkenti a mikrohullámú teljesítményt és ezáltal leállítja a nemkívánatos reakciót, mielőtt annyira megemelné a nyomást az edényzetben, hogy az lefúváshoz vezetne Stabil hőmérsékletmérés garantált A speciális Anton Paar kalibrációs eszközzel rendszeresen végzett hőmérséklet rekalibráció hosszú ideig biztosítja a mért hőmérsékletértékek pontosságát.

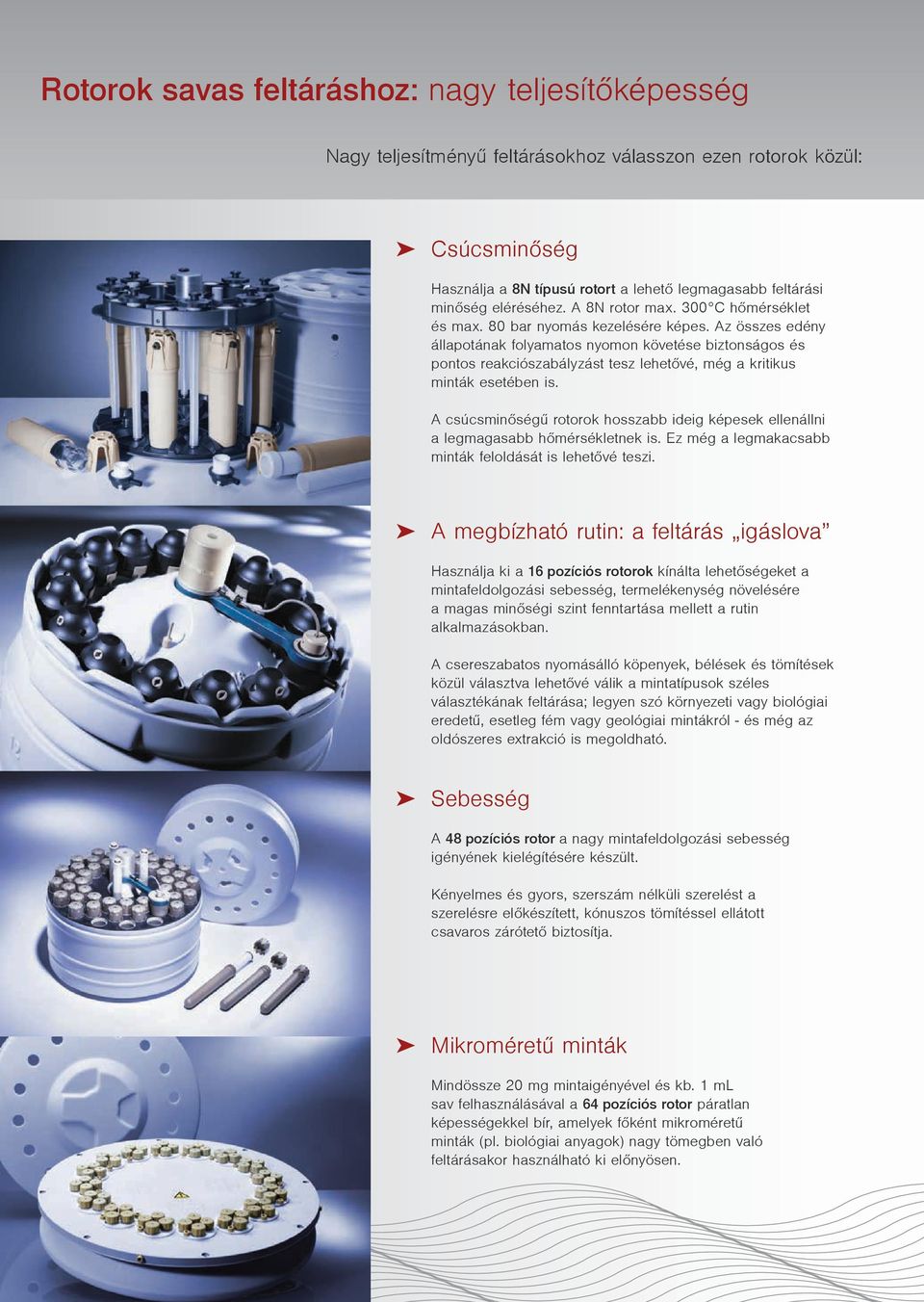

8 Rotorok savas feltáráshoz: nagy teljesítőképesség Nagy teljesítményű feltárásokhoz válasszon ezen rotorok közül: Csúcsminőség Használja a 8N típusú rotort a lehető legmagasabb feltárási minőség eléréséhez. A 8N rotor max. 300 C hőmérséklet és max. 80 bar nyomás kezelésére képes. Az összes edény állapotának folyamatos nyomon követése biztonságos és pontos reakciószabályzást tesz lehetővé, még a kritikus minták esetében is. A csúcsminőségű rotorok hosszabb ideig képesek ellenállni a legmagasabb hőmérsékletnek is. Ez még a legmakacsabb minták feloldását is lehetővé teszi. A megbízható rutin: a feltárás igáslova Használja ki a 16 pozíciós rotorok kínálta lehetőségeket a mintafeldolgozási sebesség, termelékenység növelésére a magas minőségi szint fenntartása mellett a rutin alkalmazásokban. A csereszabatos nyomásálló köpenyek, bélések és tömítések közül választva lehetővé válik a mintatípusok széles választékának feltárása; legyen szó környezeti vagy biológiai eredetű, esetleg fém vagy geológiai mintákról - és még az oldószeres extrakció is megoldható. Sebesség A 48 pozíciós rotor a nagy mintafeldolgozási sebesség igényének kielégítésére készült. Kényelmes és gyors, szerszám nélküli szerelést a szerelésre előkészített, kónuszos tömítéssel ellátott csavaros zárótető biztosítja. Mikroméretű minták Mindössze 20 mg mintaigényével és kb. 1 ml sav felhasználásával a 64 pozíciós rotor páratlan képességekkel bír, amelyek főként mikroméretű minták (pl. biológiai anyagok) nagy tömegben való feltárásakor használható ki előnyösen.

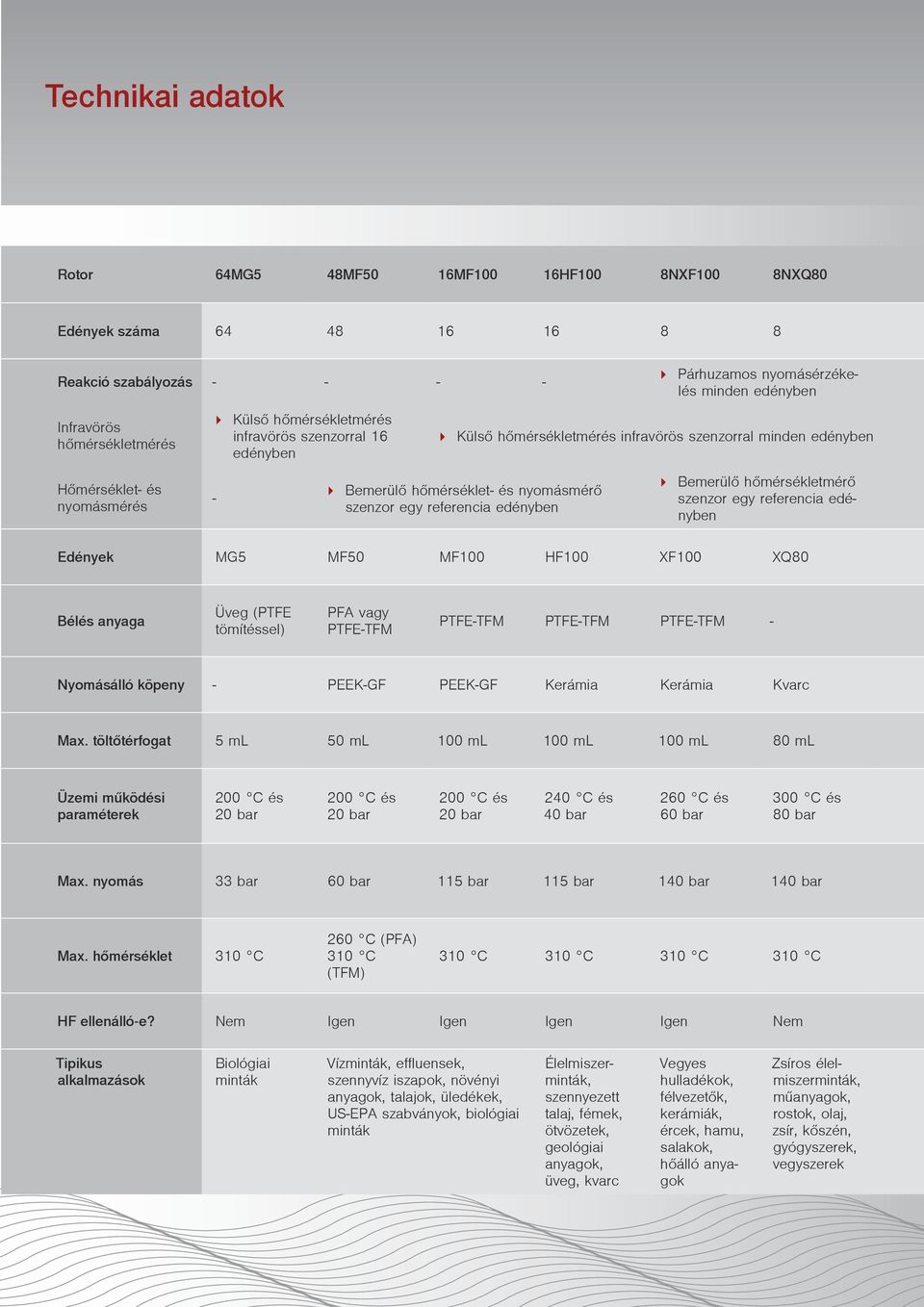

9 Technikai adatok Rotor 64MG5 48MF50 16MF100 16HF100 8NXF100 8NXQ80 Edények száma Reakció szabályozás Párhuzamos nyomásérzékelés minden edényben Infravörös hőmérsékletmérés 4 Külső hőmérsékletmérés infravörös szenzorral 16 edényben 4 Külső hőmérsékletmérés infravörös szenzorral minden edényben Hőmérséklet- és nyomásmérés - 4 Bemerülő hőmérséklet- és nyomásmérő szenzor egy referencia edényben 4 Bemerülő hőmérsékletmérő szenzor egy referencia edényben Edények MG5 MF50 MF100 HF100 XF100 XQ80 Bélés anyaga Üveg (PTFE tömítéssel) PFA vagy PTFE-TFM PTFE-TFM PTFE-TFM PTFE-TFM - Nyomásálló köpeny - PEEK-GF PEEK-GF Kerámia Kerámia Kvarc Max. töltőtérfogat 5 ml 50 ml 100 ml 100 ml 100 ml 80 ml Üzemi működési paraméterek 200 C és 20 bar 200 C és 20 bar 200 C és 20 bar 240 C és 40 bar 260 C és 60 bar 300 C és 80 bar Max. nyomás 33 bar 60 bar 115 bar 115 bar 140 bar 140 bar Max. hőmérséklet 310 C 260 C (PFA) 310 C (TFM) 310 C 310 C 310 C 310 C HF ellenálló-e? Nem Igen Igen Igen Igen Nem Tipikus alkalmazások Biológiai minták Vízminták, effluensek, szennyvíz iszapok, növényi anyagok, talajok, üledékek, US-EPA szabványok, biológiai minták Élelmiszerminták, szennyezett talaj, fémek, ötvözetek, geológiai anyagok, üveg, kvarc Vegyes hulladékok, félvezetők, kerámiák, ércek, hamu, salakok, hőálló anyagok Zsíros élelmiszerminták, műanyagok, rostok, olaj, zsír, kőszén, gyógyszerek, vegyszerek

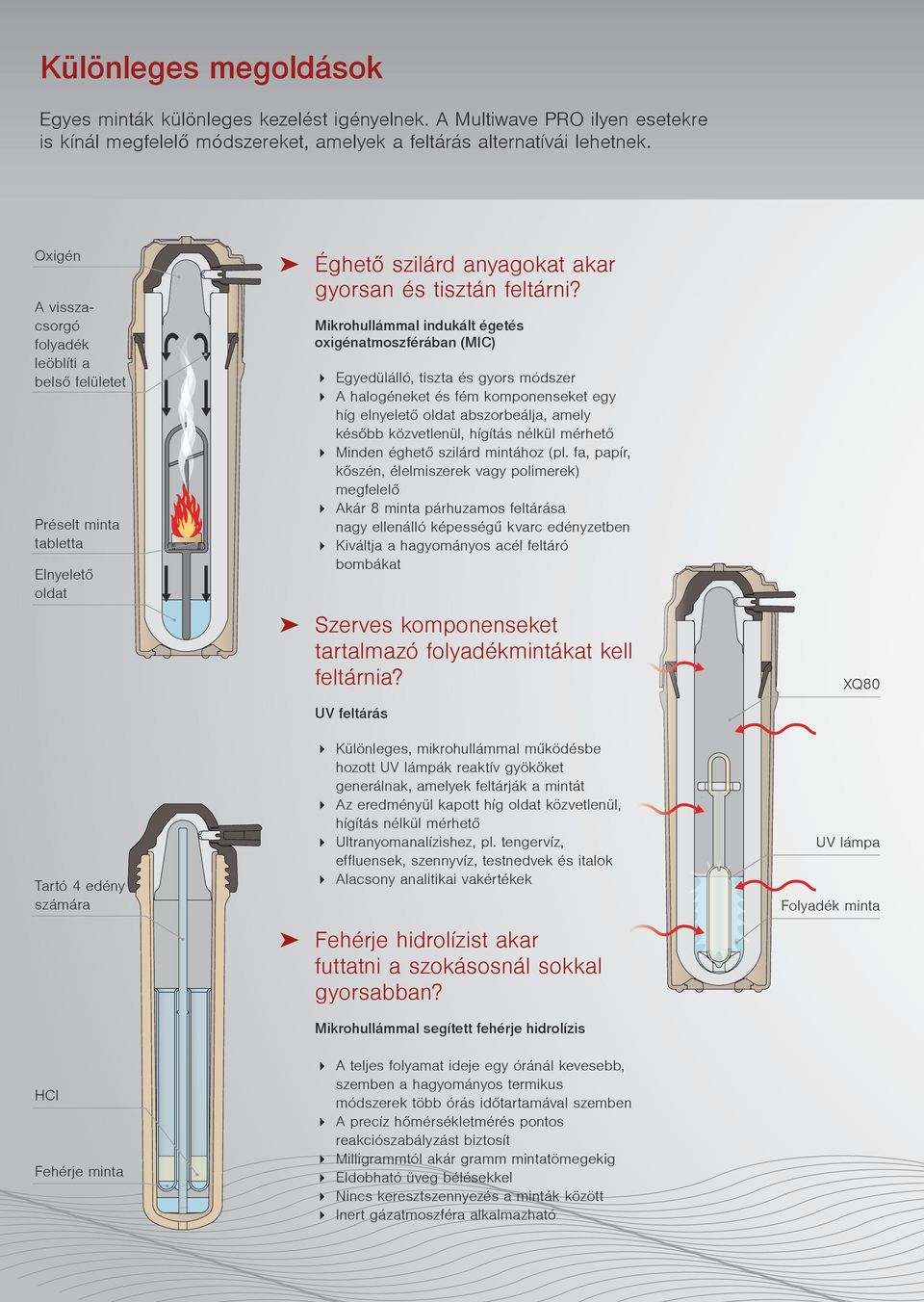

10 Különleges megoldások Egyes minták különleges kezelést igényelnek. A Multiwave PRO ilyen esetekre is kínál megfelelő módszereket, amelyek a feltárás alternatívái lehetnek. Oxigén A visszacsorgó folyadék leöblíti a belső felületet Préselt minta tabletta Elnyelető oldat Tartó 4 edény számára Éghető szilárd anyagokat akar gyorsan és tisztán feltárni? Mikrohullámmal indukált égetés oxigénatmoszférában (MIC) 4 Egyedülálló, tiszta és gyors módszer 4 A halogéneket és fém komponenseket egy híg elnyelető oldat abszorbeálja, amely később közvetlenül, hígítás nélkül mérhető 4 Minden éghető szilárd mintához (pl. fa, papír, kőszén, élelmiszerek vagy polimerek) megfelelő 4 Akár 8 minta párhuzamos feltárása nagy ellenálló képességű kvarc edényzetben 4 Kiváltja a hagyományos acél feltáró bombákat Szerves komponenseket tartalmazó folyadékmintákat kell feltárnia? UV feltárás 4 Különleges, mikrohullámmal működésbe hozott UV lámpák reaktív gyököket generálnak, amelyek feltárják a mintát 4 Az eredményül kapott híg oldat közvetlenül, hígítás nélkül mérhető 4 Ultranyomanalízishez, pl. tengervíz, effluensek, szennyvíz, testnedvek és italok 4 Alacsony analitikai vakértékek Fehérje hidrolízist akar futtatni a szokásosnál sokkal gyorsabban? Mikrohullámmal segített fehérje hidrolízis XQ80 UV lámpa Folyadék minta HCl Fehérje minta 4 A teljes folyamat ideje egy óránál kevesebb, szemben a hagyományos termikus módszerek több órás időtartamával szemben 4 A precíz hőmérsékletmérés pontos reakciószabályzást biztosít 4 Milligrammtól akár gramm mintatömegekig 4 Eldobható üveg bélésekkel 4 Nincs keresztszennyezés a minták között 4 Inert gázatmoszféra alkalmazható

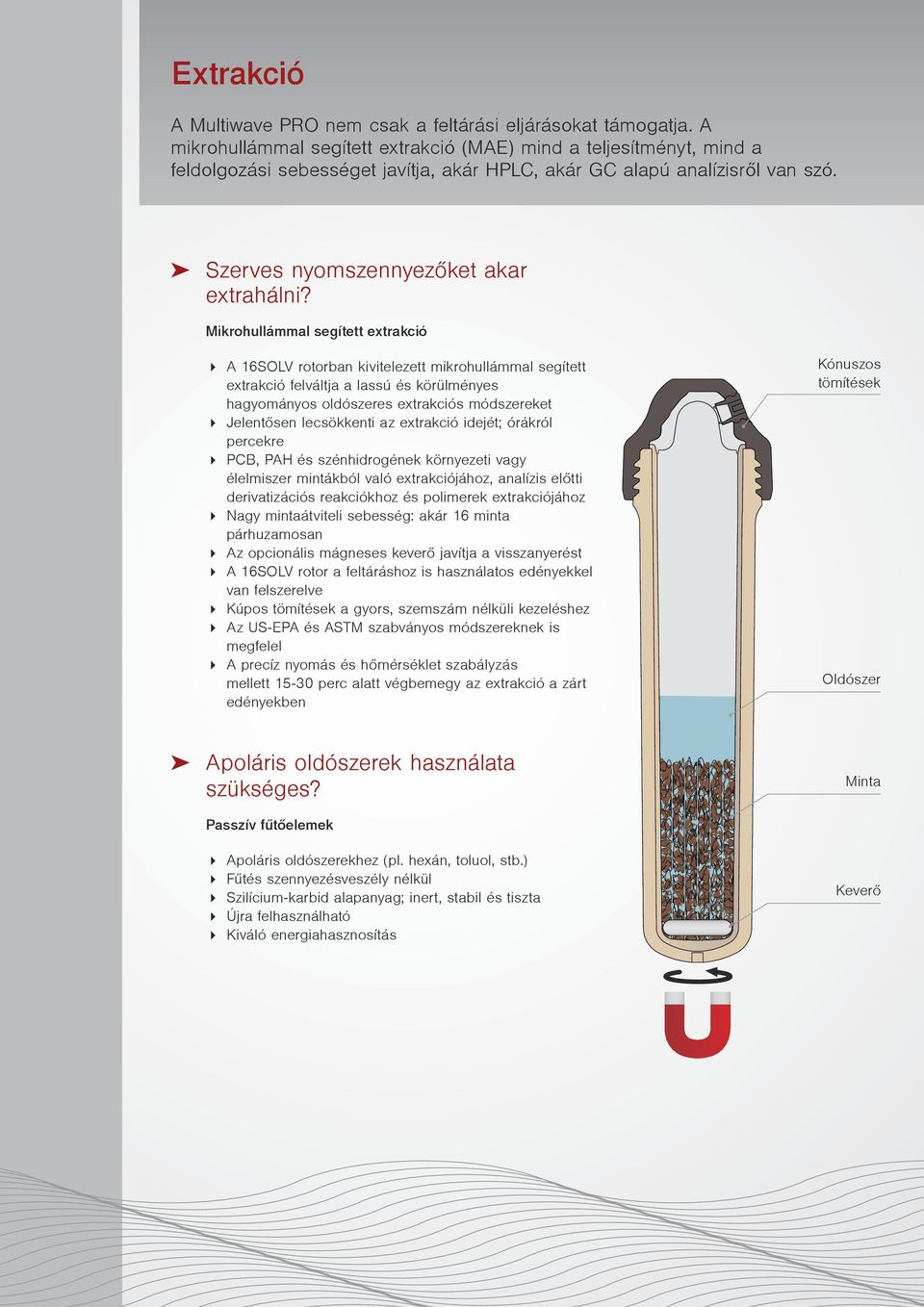

11 Extrakció A Multiwave PRO nem csak a feltárási eljárásokat támogatja. A mikrohullámmal segített extrakció (MAE) mind a teljesítményt, mind a feldolgozási sebességet javítja, akár HPLC, akár GC alapú analízisről van szó. Szerves nyomszennyezőket akar extrahálni? Mikrohullámmal segített extrakció 4 A 16SOLV rotorban kivitelezett mikrohullámmal segített extrakció felváltja a lassú és körülményes hagyományos oldószeres extrakciós módszereket 4 Jelentősen lecsökkenti az extrakció idejét; órákról percekre 4 PCB, PAH és szénhidrogének környezeti vagy élelmiszer mintákból való extrakciójához, analízis előtti derivatizációs reakciókhoz és polimerek extrakciójához 4 Nagy mintaátviteli sebesség: akár 16 minta párhuzamosan 4 Az opcionális mágneses keverő javítja a visszanyerést 4 A 16SOLV rotor a feltáráshoz is használatos edényekkel van felszerelve 4 Kúpos tömítések a gyors, szemszám nélküli kezeléshez 4 Az US-EPA és ASTM szabványos módszereknek is megfelel 4 A precíz nyomás és hőmérséklet szabályzás mellett perc alatt végbemegy az extrakció a zárt edényekben Kónuszos tömítések Oldószer Apoláris oldószerek használata szükséges? Minta Passzív fűtőelemek 4 Apoláris oldószerekhez (pl. hexán, toluol, stb.) 4 Fűtés szennyezésveszély nélkül 4 Szilícium-karbid alapanyag; inert, stabil és tiszta 4 Újra felhasználható 4 Kiváló energiahasznosítás Keverő

12 Bepárlás és szárítás A vizes minták betöményítése, a minták feltárás előtti szárítása és a savmaradányok elpárologtatása feltárás után a Multiwave PRO készülékkel megvalósítható, ráadásul a hagyományos módszerekhez szükséges idő törtrésze alatt. Fel akarja gyorsítani a bepárlást? Szűrőkorong Mikrohullámmal segített bepárlás 4 A 8EVAP típusú rotor nagymértékben egyszerűsíti és felgyorsítja a savak mikrohullámmal segített elpárologtatását és a vizes mintaoldatok betöményítését 4 Feltárást követően a savak közvetlenül a reakcióedényből elfüstölhetők, szabályozott és tiszta körülmények között 4 A külső gázmosó semlegesíti a savas gőzöket, akár 95% hatékonyságot elérve 4 Feltárás előtt a mintaoldatok betöményíthetők, ami a feltárás hatékonyságát is javíthatja 4 Bepárlás után egyszerűen helyezze át a béléscsövet a mintával a feltáró rotorba A külső gázmosóhoz Ki akarja szárítani a mintákat feltárás előtt? Mikrohullámú szárítás 4 Az 1DRY típusú rotor hatékonyan szárítja ki a mintákat 4 A Multiwave PRO készülékkel végzett mikrohullámú szárítás akár négyszer gyorsabb lehet, mint a hagyományos módszerekkel 4 A minták nem szenesednek és nem szennyeződnek 4 A Multiwave PRO elszívó rendszere eltávolítja a nedvességet és a kellemetlen szagokat Szűrőkorong Kerámia lemez Elszívó rendszer

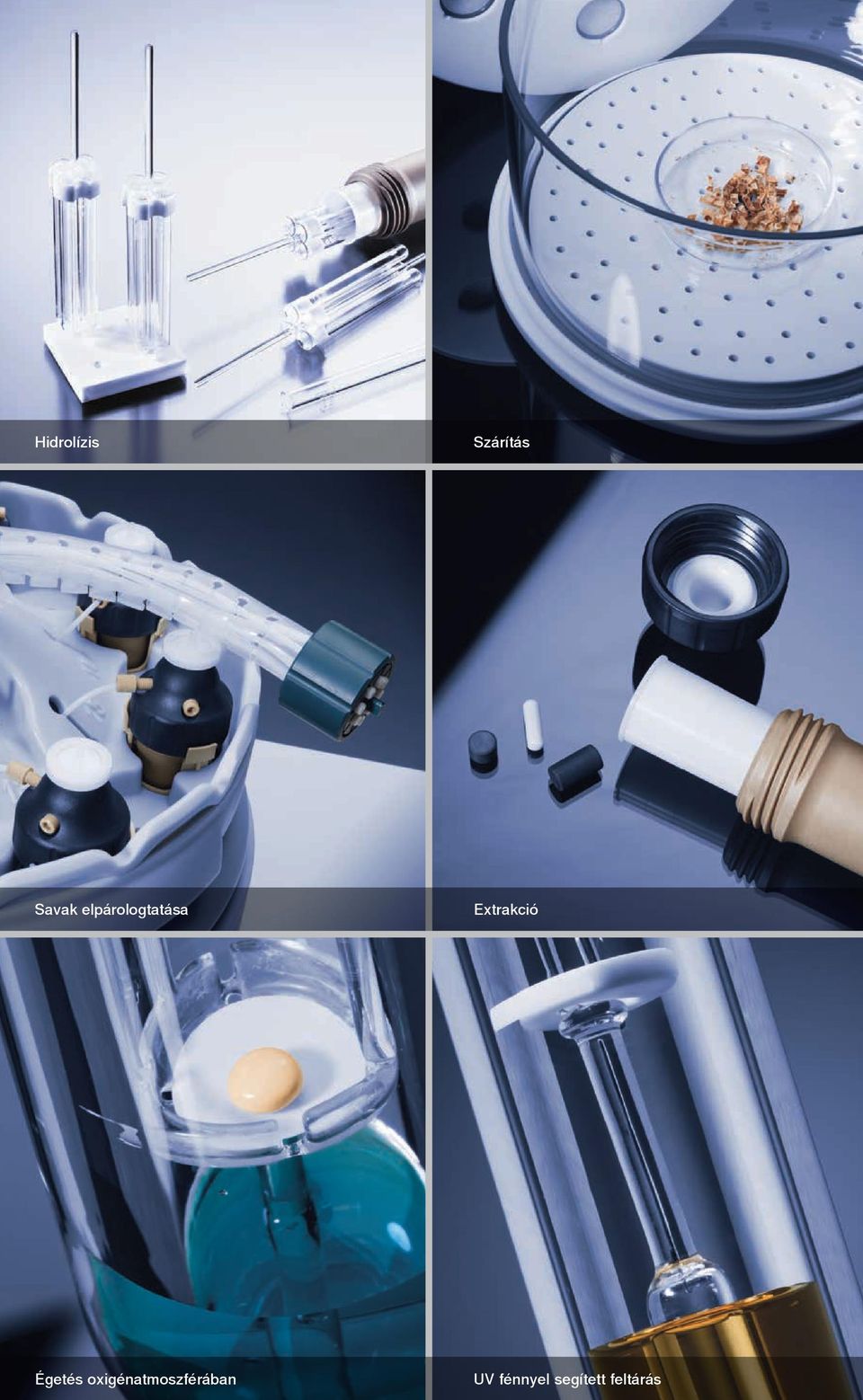

13 Hidrolízis Szárítás Savak elpárologtatása Extrakció Égetés oxigénatmoszférában UV fénnyel segített feltárás

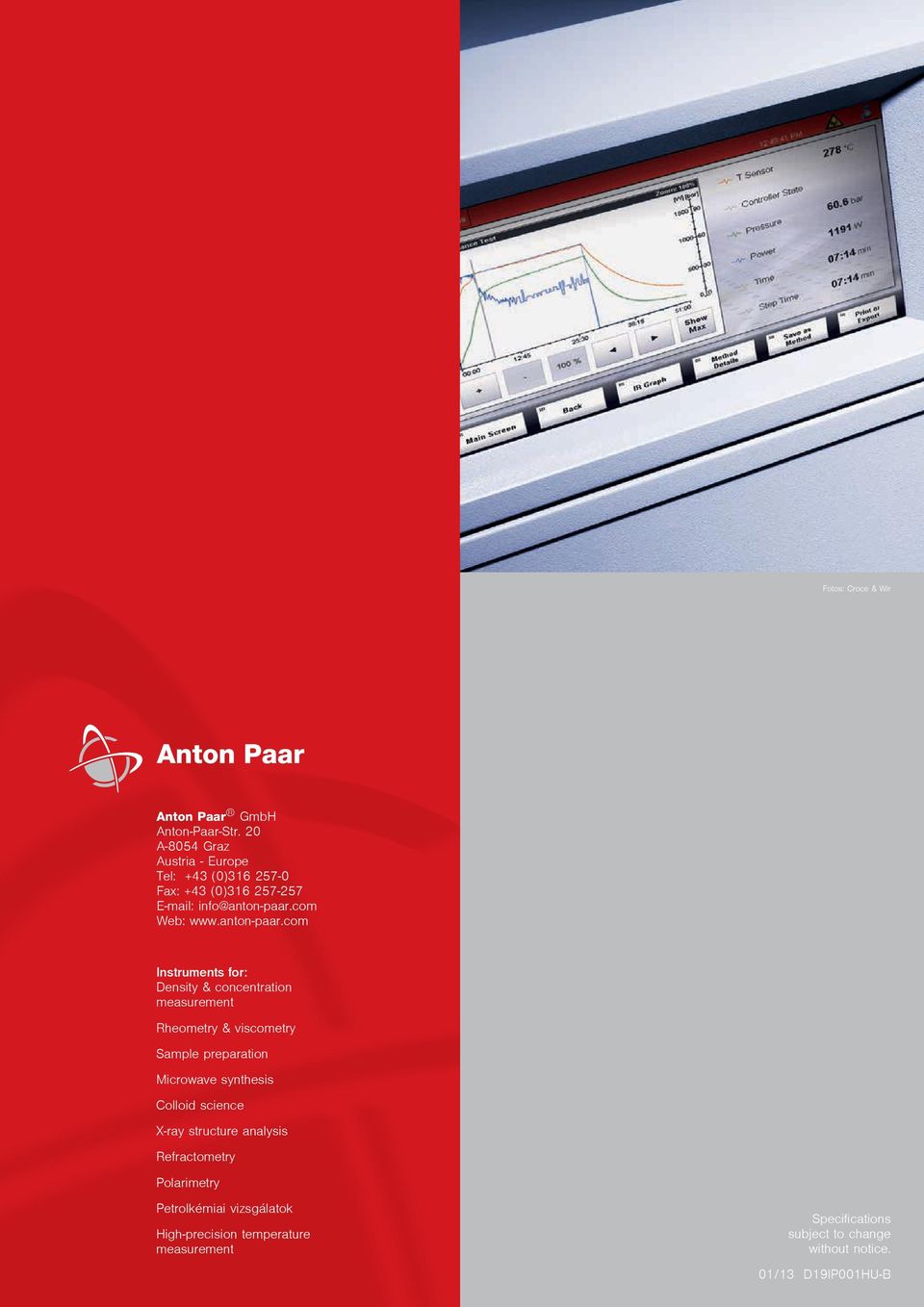

14 Fotos: Croce & Wir Anton Paar GmbH Anton-Paar-Str. 20 A-8054 Graz Austria - Europe Tel: +43 (0) Fax: +43 (0) info@anton-paar.com Web: Instruments for: Density & concentration measurement Rheometry & viscometry Sample preparation Microwave synthesis Colloid science X-ray structure analysis Refractometry Polarimetry Petrolkémiai vizsgálatok High-precision temperature measurement Specifications subject to change without notice. 01/13 D19IP001HU-B
