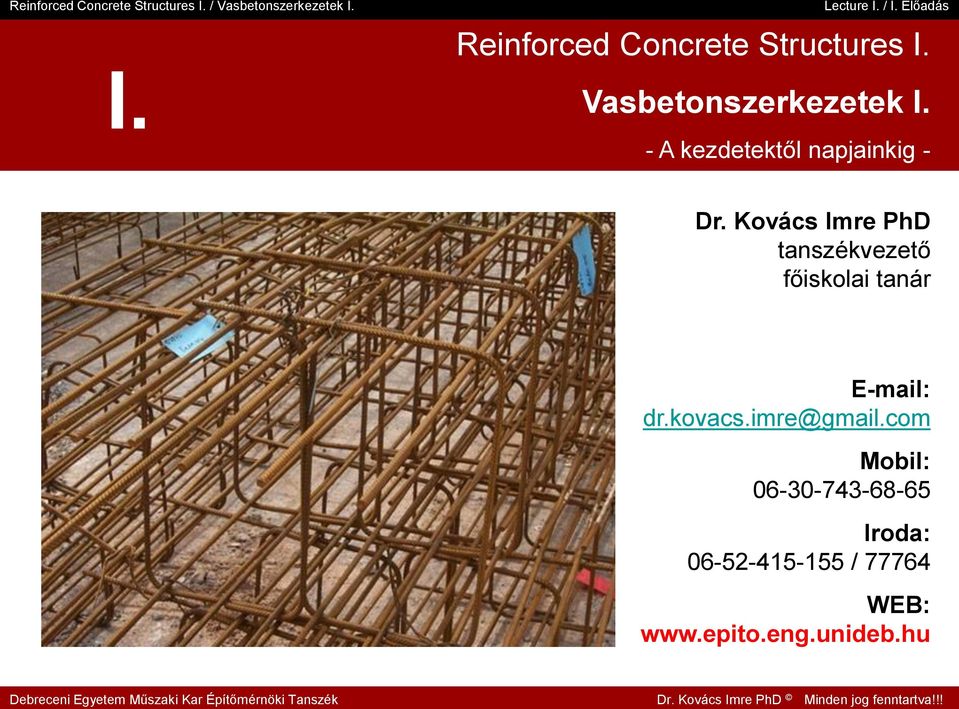

1 I. Reinforced Concrete Structures I. Vasbetonszerkezetek I. - A kezdetektől napjainkig - Dr. Kovács Imre PhD tanszékvezető főiskolai tanár dr.kovacs.imre@gmail.com Mobil: Iroda: / WEB:

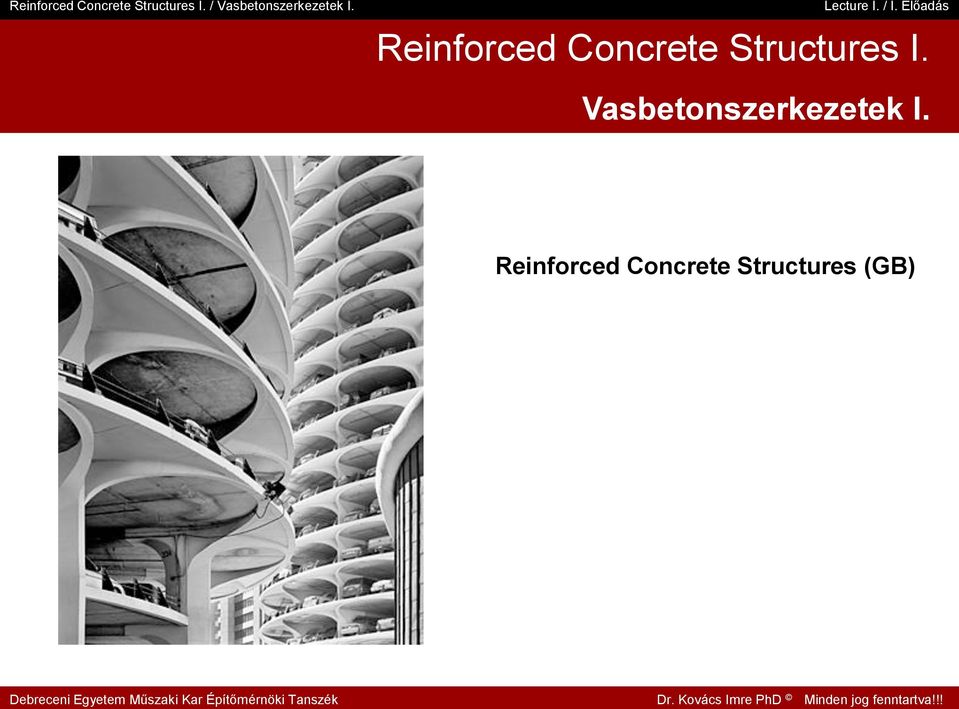

2 Reinforced Concrete Structures I. Vasbetonszerkezetek I. Reinforced Concrete Structures (GB)

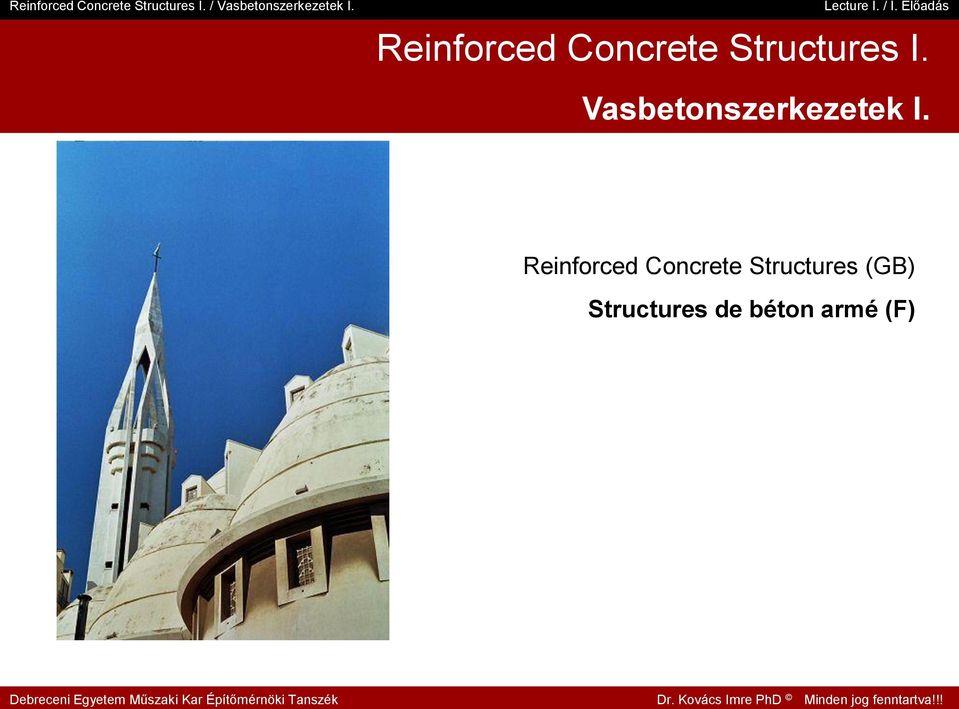

3 Reinforced Concrete Structures I. Vasbetonszerkezetek I. Reinforced Concrete Structures (GB) Structures de béton armé (F)

4 Reinforced Concrete Structures I. Vasbetonszerkezetek I. Reinforced Concrete Structures (GB) Structures de béton armé (F) Hormigon (E)

5 Reinforced Concrete Structures I. Vasbetonszerkezetek I. Reinforced Concrete Structures (GB) Structures de béton armé (F) Hormigon (E) Stahlbeton (D)

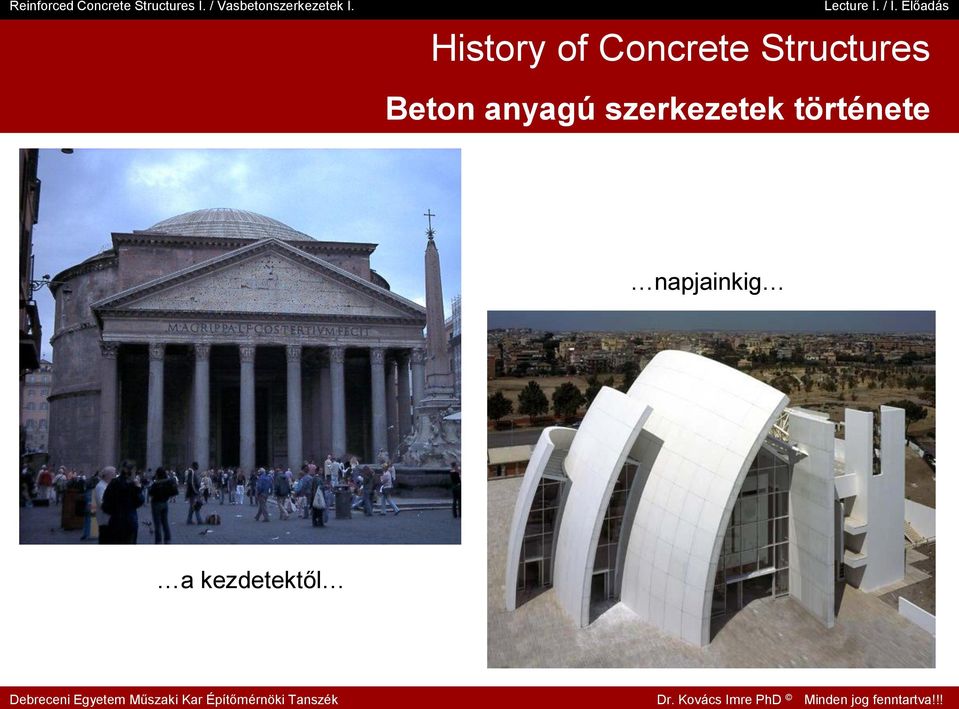

6 History of Concrete Structures Beton anyagú szerkezetek története napjainkig a kezdetektől

7 The first natural and artificial cements Az első természetes és mesterséges kötőanyagok A Föld kérgében lezajló intenzív geológiai változások hatására (nagy nyomás, magas hőmérséklet) természetes úton kötőanyagok keletkeztek (homokkő és agyagpala rétegek, palaolaj). Az emberiség által használt első kötőanyag féleségek ilyen természetes eredetűek voltak, kultúrtörténetünk során azonban feltaláltuk azokat az eljárásokat és technológiákat, melyek a modern, ipari méretekben is előállítható kötőanyagok használatát lehetővé tette. Meszes gödör, Ras al Naqab, Jordánia (Kr.e. 50 Diodorus Siculus részletesen ír a Bibliotheca Historica c. művében a Nabataen kultúráról)

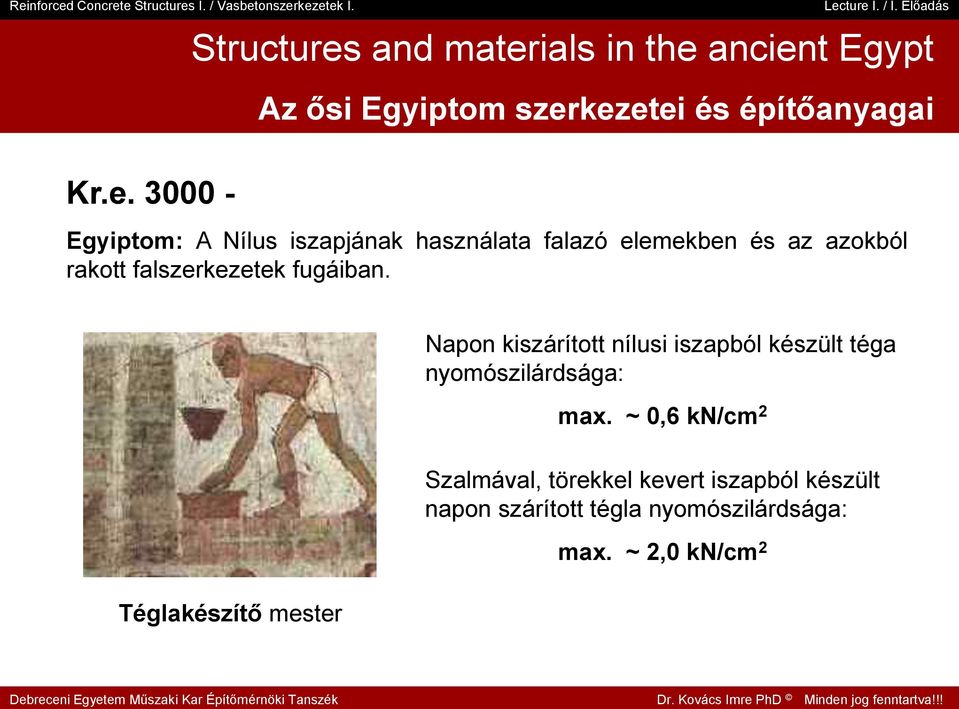

8 Structures and materials in the ancient Egypt Az ősi Egyiptom szerkezetei és építőanyagai Kr.e Egyiptom: A Nílus iszapjának használata falazó elemekben és az azokból rakott falszerkezetek fugáiban. Téglakészítő mester Napon kiszárított nílusi iszapból készült téga nyomószilárdsága: max. ~ 0,6 kn/cm 2 Szalmával, törekkel kevert iszapból készült napon szárított tégla nyomószilárdsága: max. ~ 2,0 kn/cm 2

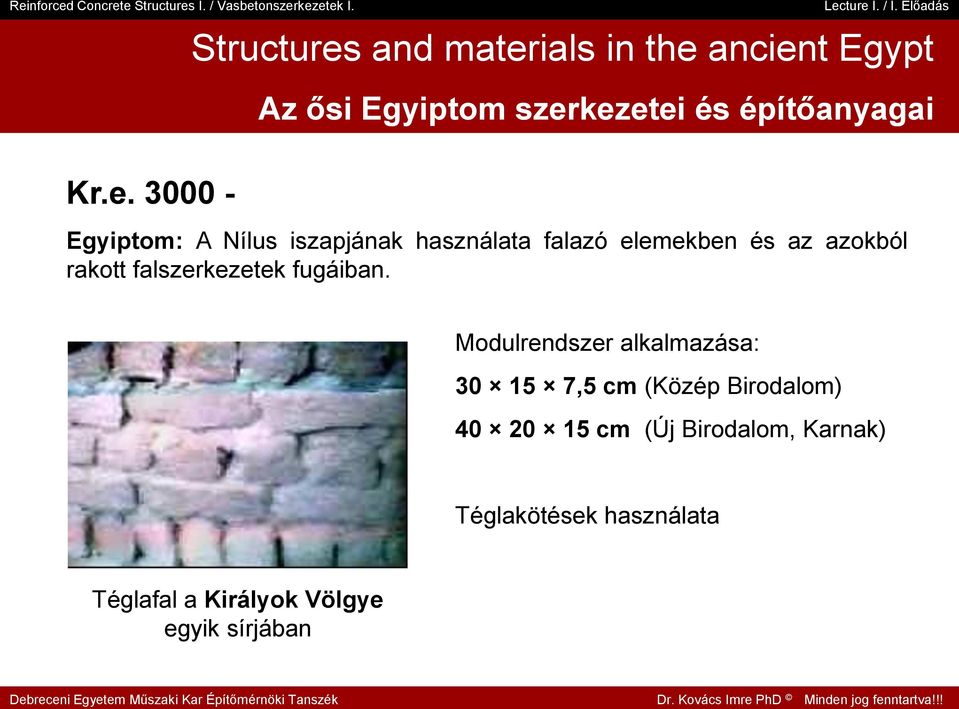

9 Structures and materials in the ancient Egypt Az ősi Egyiptom szerkezetei és építőanyagai Kr.e Egyiptom: A Nílus iszapjának használata falazó elemekben és az azokból rakott falszerkezetek fugáiban. Modulrendszer alkalmazása: ,5 cm (Közép Birodalom) cm (Új Birodalom, Karnak) Téglakötések használata Téglafal a Királyok Völgye egyik sírjában

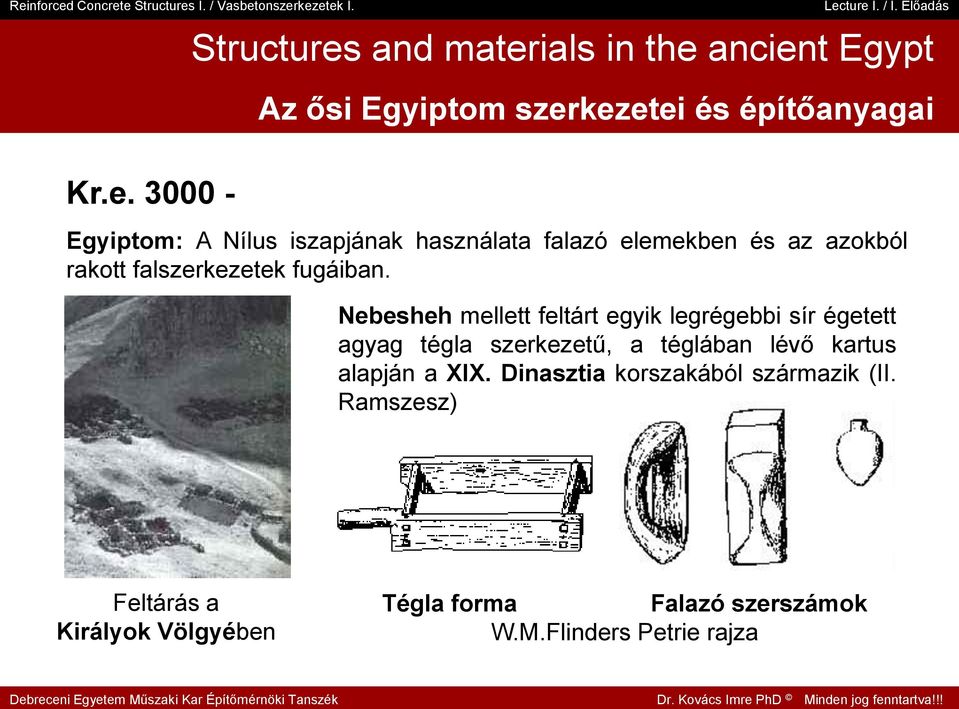

10 Kr.e Structures and materials in the ancient Egypt Az ősi Egyiptom szerkezetei és építőanyagai Egyiptom: A Nílus iszapjának használata falazó elemekben és az azokból rakott falszerkezetek fugáiban. Nebesheh mellett feltárt egyik legrégebbi sír égetett agyag tégla szerkezetű, a téglában lévő kartus alapján a XIX. Dinasztia korszakából származik (II. Ramszesz) Feltárás a Királyok Völgyében Tégla forma Falazó szerszámok W.M.Flinders Petrie rajza

11 Structures and materials in the ancient Egypt Az ősi Egyiptom szerkezetei és építőanyagai Kr.e Egyiptom: Gipsz, kvarchomok és mész keverékéből álló kötőanyag használata a Piramisok építésénél. Építőmesterek: Abd el Qurna, Új Birodalom

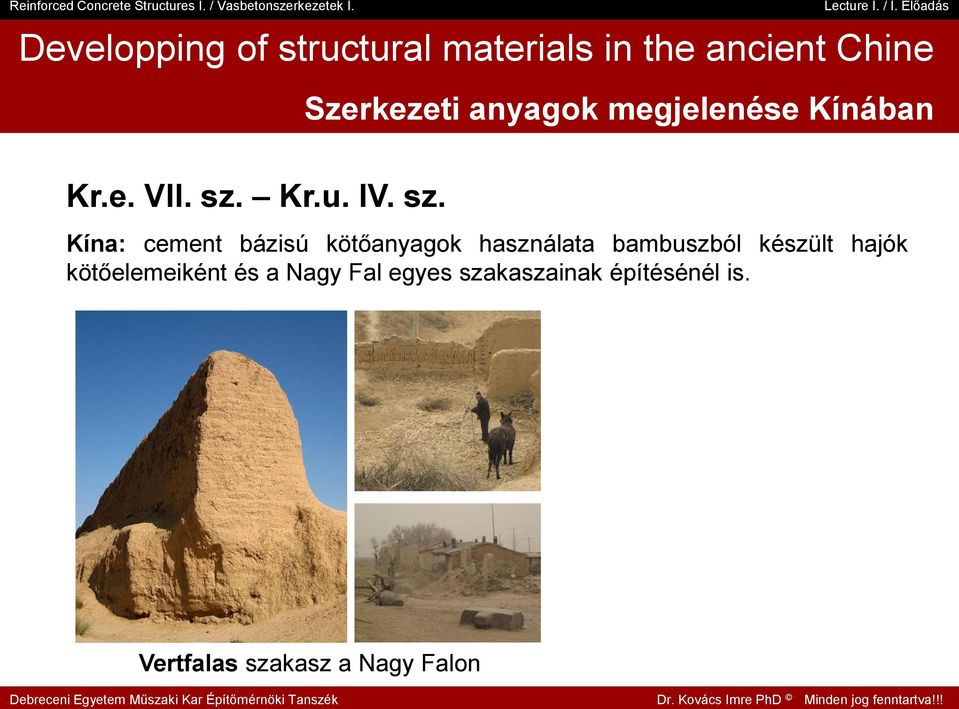

12 Developping of structural materials in the ancient Chine Szerkezeti anyagok megjelenése Kínában Kr.e. VII. sz. Kr.u. IV. sz. Kína: cement bázisú kötőanyagok használata bambuszból készült hajók kötőelemeiként és a Nagy Fal egyes szakaszainak építésénél is. Kina a XIV századi Európa szemével (Katalán Atlasz)

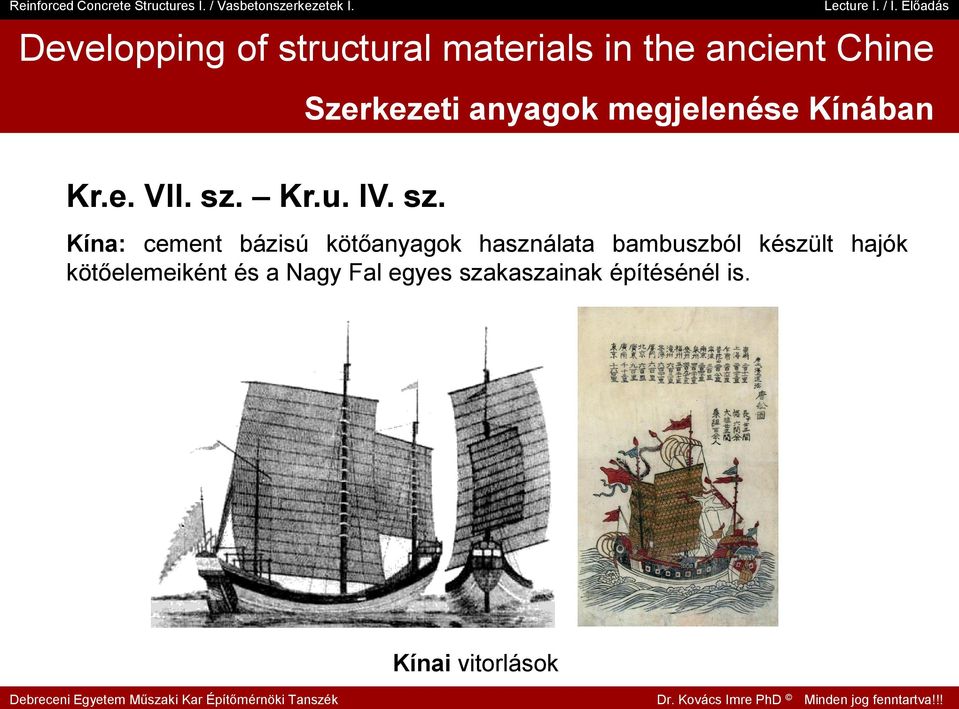

13 Developping of structural materials in the ancient Chine Szerkezeti anyagok megjelenése Kínában Kr.e. VII. sz. Kr.u. IV. sz. Kína: cement bázisú kötőanyagok használata bambuszból készült hajók kötőelemeiként és a Nagy Fal egyes szakaszainak építésénél is. Kínai vitorlások

14 Developping of structural materials in the ancient Chine Szerkezeti anyagok megjelenése Kínában Kr.e. VII. sz. Kr.u. IV. sz. Kína: cement bázisú kötőanyagok használata bambuszból készült hajók kötőelemeiként és a Nagy Fal egyes szakaszainak építésénél is. Vertfalas szakasz a Nagy Falon

15 Structurs in the region of Mediterranean See Szerkezetek a Mediterrániumban Kr.u. V. VI. század Görög kultúra: vas betétek és tüskék alkalmazása építőkövek kapcsolataiban Görög, Kréta és Ciprus: égetett mész és homok keveréke alkotta habarcs alkalmazása, mely a későbbi római habarcsoknál is nagyobb szilárdságú

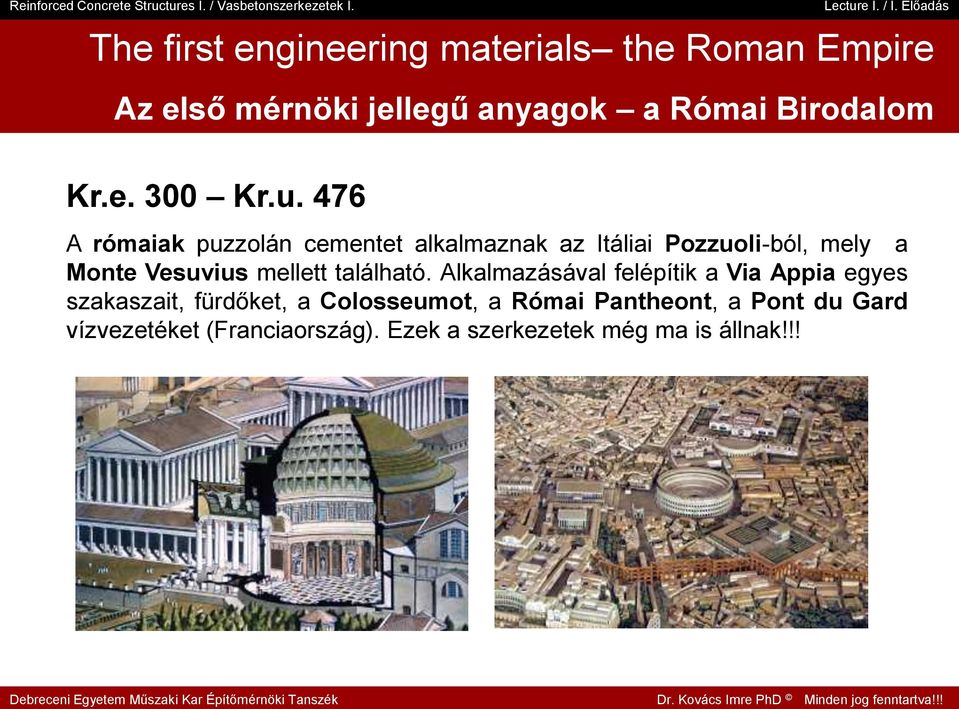

16 Kr.e. 300 Kr.u. 476 The first engineering materials the Roman Empire Az első mérnöki jellegű anyagok a Római Birodalom A rómaiak puzzolán cementet alkalmaznak az Itáliai Pozzuoli-ból, mely a Monte Vesuvius mellett található. Alkalmazásával felépítik a Via Appia egyes szakaszait, fürdőket, a Colosseumot, a Római Pantheont, a Pont du Gard vízvezetéket (Franciaország). Ezek a szerkezetek még ma is állnak!!!

17 The roman concrete the Roman Empire A római beton a Római Birodalom Kr.e. 300 Kr.u. 476 Az égetett mész kötőanyagként való felhasználása. Plinius leírásából tudjuk, hogy a habarcs keveréke 1 rész égetett mészből és 4 rész homokból állt. Vitruvius 2 rész puzzolánt adagolt 1 rész égetett mészhez. Állati zsírok, tej, és vér hozzáadása adalékszerekként a kedvezőtlen tulajdonságok kiküszöbölése érdekében. Marcus Vitruvius Polio (Kr.e. ~70 Kr.u. 25) Gaius Plinius Secundus (Kr.u. 23 Kr.u. 79)

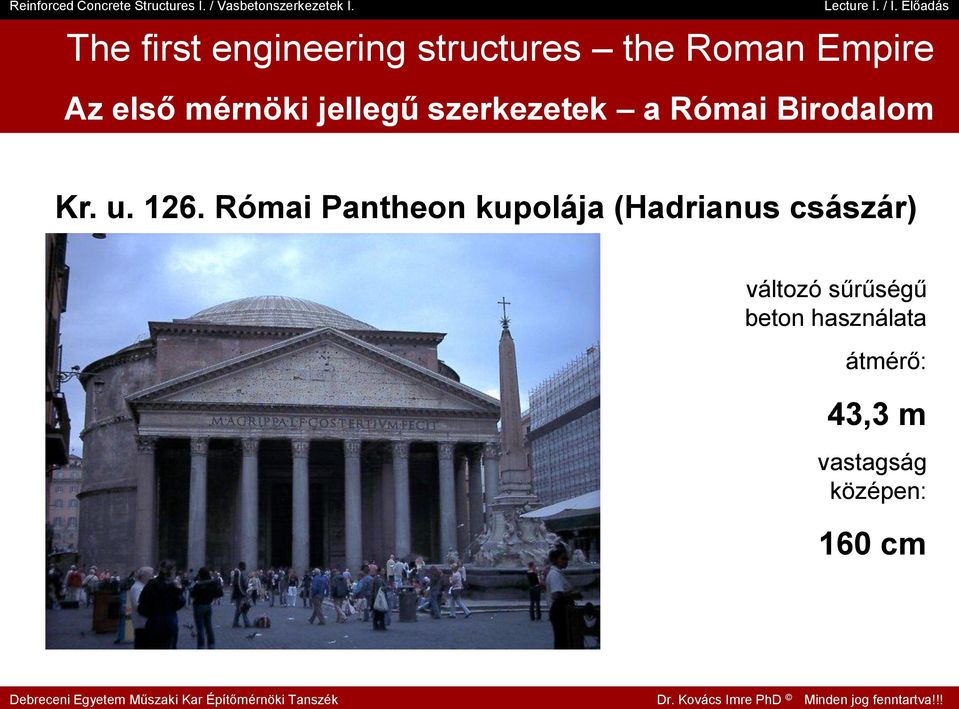

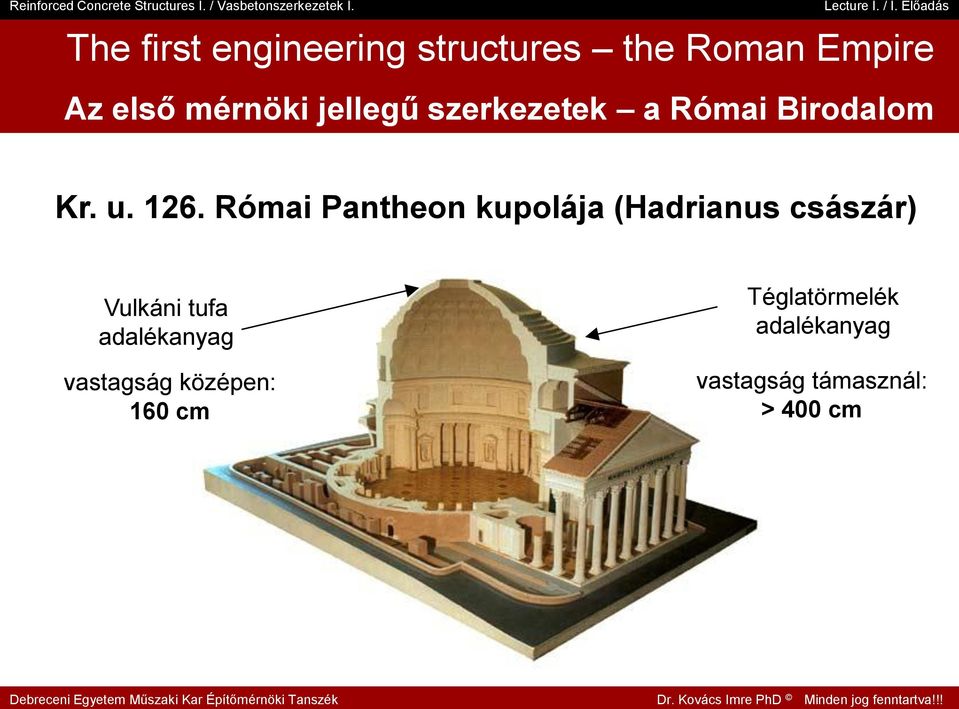

18 The first engineering structures the Roman Empire Az első mérnöki jellegű szerkezetek a Római Birodalom Kr. u Római Pantheon kupolája (Hadrianus császár) változó sűrűségű beton használata átmérő: 43,3 m vastagság középen: 160 cm

19 The first engineering structures the Roman Empire Az első mérnöki jellegű szerkezetek a Római Birodalom Kr. u Római Pantheon kupolája (Hadrianus császár) Vulkáni tufa adalékanyag vastagság középen: 160 cm Téglatörmelék adalékanyag vastagság támasznál: > 400 cm

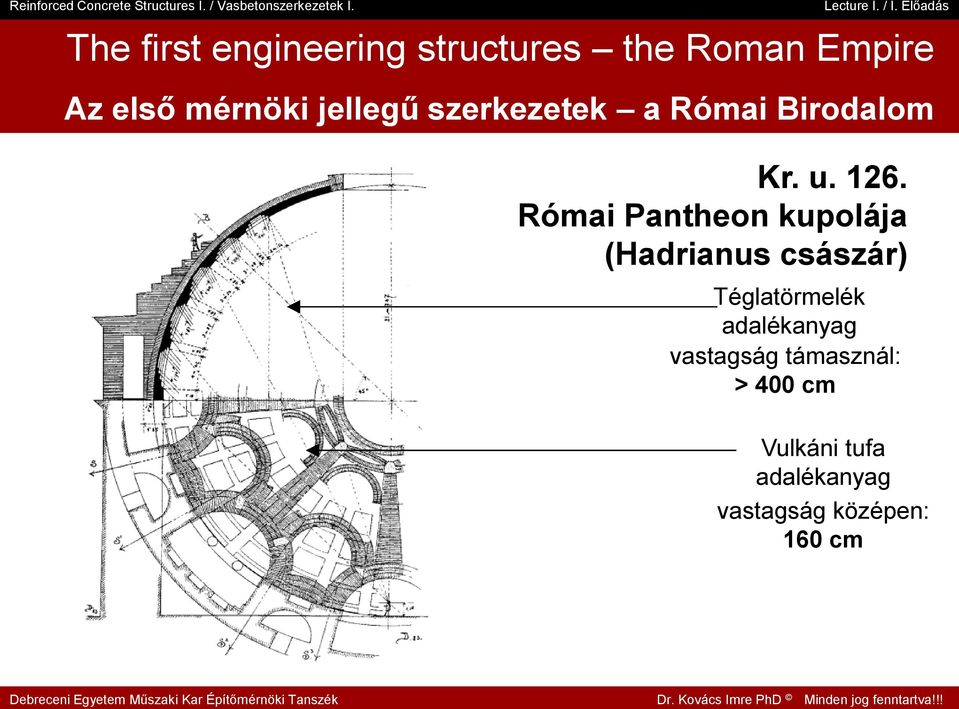

20 The first engineering structures the Roman Empire Az első mérnöki jellegű szerkezetek a Római Birodalom Kr. u Római Pantheon kupolája (Hadrianus császár) Téglatörmelék adalékanyag vastagság támasznál: > 400 cm Vulkáni tufa adalékanyag vastagság középen: 160 cm

21 The first engineering structures the Roman Empire Az első mérnöki jellegű szerkezetek a Római Birodalom A XIX. század végéig rekord méretű kupola!

22 Composite wall structures the Roman Empire Kompozit falszerkezetek a Római Birodalom Veneer burkoló tégla Concrete fill beton kitöltés Brick tégla Opus Incertum Opus Reticulatum Opus Testaceum

23 Composite wall structures the Roman Empire Kompozit falszerkezetek a Római Birodalom Veneer burkoló tégla Concrete fill beton kitöltés Brick tégla Opus Incertum Opus Reticulatum Opus Testaceum

24 Composite wall structures the Roman Empire Kompozit falszerkezetek a Római Birodalom Opus Incertum Opus Reticulatum

25 The first engineering structures the Roman Empire Az első mérnöki jellegű szerkezetek a Római Birodalom Kr. u. 64. Domus Aurelianus (Nero császár palotája)

26 The first engineering structures the Roman Empire Az első mérnöki jellegű szerkezetek a Római Birodalom Kr. u. 64. Domus Aurelianus (Nero császár palotája) Opus Reticulatum Opus Testaceum

27 Római vízvezeték maradványa Lincolnshire Thriving Lindum (Nagy Britannia) The first engineering structures the Roman Empire Az első mérnöki jellegű szerkezetek a Római Birodalom Hideg és meleg vízzel ellátott római villa területén feltárt római beton anyagú szennyvíz csatorna csővezetéke.

28 Római vízi nagyműtárgyak maradványi Nîmes (Franciaország) The first engineering structures the Roman Empire Az első mérnöki jellegű szerkezetek a Római Birodalom Római vízvezeték Aquaduct ma is álló szerkezete

29 Római vízi nagyműtárgyak maradványi Kassel Römerkanal (Németország) The first engineering structures the Roman Empire Az első mérnöki jellegű szerkezetek a Római Birodalom Hadriánus császár alatt épült vízvezeték részben megmaradt műtárgyai

30 Reinforced concrete structure the Roman Empire Vasalt beton szerkezet megjelenése a Római Birodalom Vasalt beton (vasbeton) Kardlapokkal erősitett beton anyagú csatorna fedlapok feltárása római katonai táborban

31 Rediscover of the concrete the renesaince are A beton újrafelfedezése a reneszánsz 1414 A középkor idején az égetett mész és puzzolán használata feledésbe merült egy svájci kolostorban megtalálják Marcus Vitruvius Polio könyvét az építészetről, melyben részletesen ismerteti az általa is betervezett beton anyag tulajdonságait és viselkedését. Az újra felfedezett beton az építőmesterek érdeklődésének középpontjába került.

32 Rediscover of the concrete the renesaince are A beton újrafelfedezése a reneszánsz 1499 Fra Giovanni Giocondo ( ) puzzolán habarcsot alkalmaz a párizsi Pont de Notre Dame egyik pillérének építése során. Ez tekinthető az újra felfedezett cement bázisú építő anyagok (betonok) első dokumentált középkori megjelenésének. Pont de Notre Dame, Párizs 1560

33 Rediscover of the concrete the renesaince are A beton újrafelfedezése a reneszánsz 1511 Fra Giovanni Giocondo szerkesztésében újra megjelenik Marcus Vitruvius Polio "De Architectura" c. könyve, mely nagy hatással van a reneszánsz építészek munkásságára. (Bramante után ő a Szent Péter bazilika építésének szuperintendánsa.) Rudolf Wittkower: Architectural Principles in the Age of Humanism

34 Scientific methods and tools the are Tudományos szemlélet a felvilágosodás kora 1678 Joseph Moxon részletes, természettudományos igényességgel leírást ad a víz és az égetett mész reakciójáról. Joseph Moxon ( )

35 Patented methods the hidraulic calcereous cements Szabadalmi eljárások hidraulikus cementstukkó Bry Higgins szabadalmat nyújt be hidraulikus tulajdonságú cement (stucco) készítésére kültéri, épületszobrászati elemek készítésére. A témát részletesen feldolgozó műve: "Experiments and Observations Made With the View of Improving the Art of Composing and Applying Calcereous Cements and of Preparing Quicklime."

36 Patented methods the calcereous cements Szabadalmi eljárások hidraulikus cementstukkó 1774 John Smeaton kísérletei során úgy találta, hogy az agyagásványokat tartalmazó mészkő kiégetése (kalcinálódása) víz alatt szilárduló kötőanyagot eredményez. John Smeaton ( )

37 Patented methods the calcereous cements Szabadalmi eljárások hidraulikus cementstukkó 1793 Ezt az anyagot az 1756-ban épült Eddystone-i Világítótorony (Cornwall, Anglia) felújításánál használta először. A munkáról részletes könyvet írt. A világitótorony J. M. W. Turner festménye és Smeaton könyve nyomán

38 Patented methods the Parker s cement Szabadalmi eljárások Római Cement James Parker Angliában szabadalmaztatott egy természetes alapanyagú hidraulikus cementet, amit Parker Cement-nek vagy Római Cementnek neveztek. Szabadalmai: 1791 Method of Burning bricks, Tiles, Chalk 1796 "A certain Cement or Terras to be used in Aquatic and other Buildings and Stucco Work"

39 Engineering concrete structures West India Docks Mérnöki betonszerkezetek West India Docks 1800 William Jessop angol mérnök elsőként alkalmaz nagy mennyiségű betont a Nyugat Indiai Társaság Londonban lévő kikötőjének megépítéséhez. William Jessop ( ) West India Docks

40 Different engineering materials Különböző mérnöki anyagok 1802 Franciaország: az Angliában kidolgozott Római Cement eljáráshoz hasonló szabadalom 1810 Edgar Dobbs hidraulikus habarcs, stucco és gipsz készítésére kapott szabadalmat, de anyagainak minősége az égetőkemencére vonatkozó műszaki és biztonsági előírások kidolgozatlansága miatt gyengébb volt mint a korábbi eljárások termékei.

41 Test methods for cement based materials Vizsgálati eljárások cementbázisú anyagokhoz Louis Vicat Franciaországban eljárást dolgozott ki hidraulikus kötőanyag készítésére mészkő és agyag szintetikus keverékének kalcinációjával. Luis Vicat ( ) Vicat féle készülék

42 Different engineering materials Különböző mérnöki anyagok 1818 Canvass White ( ) amerikai mérnök New York államban olyan kőzetet talál, amely viszonylag egyszerű eljárással természetes hidraulikus cementté alakítható. Maurice St. Leger szabadalmat nyújt be hidraulikus cement gyártására. Ralph Dodd ( ) szabadalmi eljárást dolgoz ki a beton kovácsolt vas rudakkal történő erősítésére. Vauxhall Bridge, London

43 Different engineering materials Különböző mérnöki anyagok John Tickell és Abraham Chambers több hidraulikus cementtel kapcsolatos szabadalmat dolgoz ki James Frost (1780? 1840?) angol mérnök mesterséges hidraulikus mész előállítására dolgoz ki eljárást Vicat-hoz hasonlóan. Az anyagot Brit Cementnek nevezi.

44 Developping of Portland Cement (PC) A portland cement (PC) kifejlesztése 1824 Joseph Aspdin angol téglakészítő mester kifejleszti a mai értelemben vett portland cementet. Az egyenletesen finomra őrölt mészkő és válogatott agyagásványok keverékét kemencében a karbonát oxidok teljes távozásáig égeti. A kapott anyagot finom porrá őrli és a Portland melletti sziklák szürke színe és kiváló építőanyag mivolta miatt Portland Cementnek nevezi. Joseph Aspdin ( )

45 Industrialization of cement making Iparosított cementgyártás 1824 Joseph Aspdin angol téglakészítő mester kifejleszti a mai értelemben vett portland cementet. Az egyenletesen finomra őrölt mészkő és válogatott agyagásványok keverékét kemencében a karbonát oxidok teljes távozásáig égeti. A kapott anyagot finom porrá őrli és a Portland melletti sziklák szürke színe és kiváló építőanyag mivolta miatt Portland Cementnek nevezi. James Avon & Joseph Aspdin & William Aspdin és cementgyáruk

46 Engineering concrete structures Thames Tunel Mérnöki betonszerkezetek Temze Alagút 1828 Isambard Kingdon Brunel elsőként alkalmazott portland cementet (betont) a Temze alatti alagút elkészítése során. (Nevéhez fűződnek a kor legnagyobb Nagy Britanniában épült vastestű hajói (csavaros meghajtás), és legnagyobb hídjai.) Isambard Kingdon Brunel ( )

47 Engineers Brunel Mérnökök Brunel 1828 Isambard Kingdon Brunel elsőként alkalmazott portland cementet (betont) a Temze alatti alagút elkészítése során. (Nevéhez fűződnek a kor legnagyobb Nagy Britanniában épült vastestű hajói (csavaros meghajtás), és legnagyobb hídjai.) Royal Albert Bridge, Anglia (1859)

48 Engineers Brunel Mérnökök Brunel 1828 Isambard Kingdon Brunel elsőként alkalmazott portland cementet (betont) a Temze alatti alagút elkészítése során. (Nevéhez fűződnek a kor legnagyobb Nagy Britanniában épült vastestű hajói (propellerhajtás), legnagyobb hídjai.) Great Eastern (1858).a legnagyobb

49 Starting of concrete test methods Betonvizsgálatok kezdete 1836 Németország: Megindulnak az első rendszeres húzó és nyomó szilárdság vizsgálatok beton elemeken.

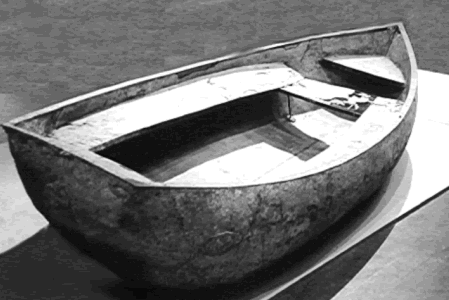

50 Ferrocement ship Lambot Ferrocement csónak Lambot 1845 Joseph Louis Lambot francia feltaláló és szabadalomkészítő mester ferrocement kérgű csónakot készít 1845-ben, és az 1855-ös Párizsi Világkiállításon való bemutatását követően szabadalmaztatja. Joseph-Louis Lambot ( )

51 Ferrocement ship Lambot Ferrocement csónak Lambot 1855 Joseph Louis Lambot francia feltaláló és szabadalomkészítő mester ferrocement kérgű csónakot készít 1845-ben, és az 1855-ös Párizsi Világkiállításon való bemutatását követően szabadalmaztatja. A ferrocement kéreg szerkezet

52 Special concrete structures RC cargos Különleges betonszerkezetek vasbeton hajók 1908 S.S. Atlantus vasbeton kereskedelmi hajó

53 Special concrete structures RC cargos Különleges betonszerkezetek vasbeton hajók 1920 S.S. Sapona vasbeton kereskedelmi hajó

54 Special concrete structures RC cargos Különleges betonszerkezetek vasbeton hajók 1921 S.S. Peralta vasbeton kereskedelmi hajó

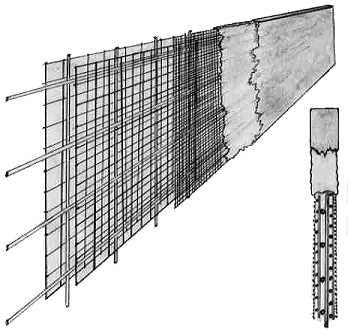

55 Ferrocement technology and its perspective Monier Ferrocement technológia és perspektívája Monier Joseph Monier francia kertész az agyagból, kőből készült virágtartó edényeket törékenynek és nem eléggé tartósnak találja (fagy, gyökérzet). Kísérletei során a viszonylag újnak tekinthető portland cementből készít formákat, de azok önmagukban a megszilárdult cement ridegsége miatt nem válnak be. Az edények erősítésére a cementpépbe ágyazott finom vashálót alkalmaz. Felfedezésével nem első ezen téren (rómaiak, Joseph Dodds), de Ő látja meg a technológia valódi perspektíváit!!! Joseph Monier ( )

56 Ferrocement technology and its perspective Monier Ferrocement technológia és perspektívája Monier 1867 Joseph Monier eljárását az 1867-es Párizsi Világkiállításon mutatja be és még abban az éven szabadalmaztatja a későbbiekkel együtt

57 Monier s patents Monier s Monier szabadalmai Monier féle medence 1868 Vasbetétekkel erősített cement cső és tározó (Monier féle medence)

58 Monier s patents Monier s arch bridge Monier szabadalmai Monier féle ívhíd 1873 Vasbetétekkel erősített cement anyagú híd (Monier féle ívszerkezet)

59 Monier s patents Monier s arch bridge Monier szabadalmai Monier féle ívhíd 1873 Vasbetétekkel erősített cement anyagú híd (Monier féle ívszerkezet)

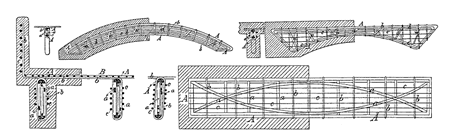

60 Monier s patents Monier type reinforcement Monier szabadalmai Monier rendszerű vasalás 1878 Vasbetétekkel erősített beton gerenda (Monier rendszerű vasalás)

61 Wilkison s patents Fireproof structures Wilkinson szabadalmai Tűzálló szerkezetek 1854 William Boutland Wilkinson ( ) angol mérnök vasalást alkalmaz lakóépületeinek födémeiben ben szabadalmat nyújt be: Construction of fireproof dwellings, warehouses, other buildings and parts of the same címmel. Wilkinson féle födémvasalás

62 Wilkison s patents Fireproof structures Wilkinson szabadalmai Tűzálló szerkezetek 1854 Wilkinson két emeletes gazdasági (cseléd) házat épít, melynek födémeit és tetőszerkezetét vas rudakkal és drótkötelekkel erősíti meg (kompozit jellegű kazettás födém). Pályafutása alatt számos hasonló épületet épít azzal a meggyőződéssel, hogy Ő az első aki vasbeton szerkezeteket alkalmaz lakóépületeiben. Wilkinson féle kazettás födém

63 Complex system for RC structures - Hennebique Komplex vasalási rendszer Hennebique 1870 Francois Hennebique francia szabadalmaztatja komplex szemléletű vasalási rendszerét (gerenda, pillér, födém) vasbeton szerkezetek készítésére. Francois Hennebique ( )

64 Complex system for RC structures - Hennebique Komplex vasalási rendszer Hennebique 1870 Francois Hennebique vasalási rendszere

65 Complex system for RC structures - Hennebique Komplex vasalási rendszer Hennebique 1870 Francois Hennebique vasbeton ívhíd kiviteli terve

66 1870 Complex system for RC structures - Hennebique Francois Hennebique és egy jellegzetes kilakítású vasbeton épülete Komplex vasalási rendszer Hennebique

67 Hennebique s theoretical works Hennebique elméleti munkássága 1870 Francois Hennebique és vasbeton szerkezetek méretezéséről szóló összefoglaló tanulmányának részlete

68 Hennebique s theoretical works Hennebique elméleti munkássága 1870 Francois Hennebique és vasbeton szerkezetek méretezéséről szóló összefoglaló tanulmányának részlete

69 1885 Emil Mörsch a stuttgarti egyetem professzora kísérleteket végez vasbeton elemek viselkedésének megismerésére, tapasztalatai alapján számítási eljárást dolgoz ki vasbeton keresztmetszet törőnyomatékának meghatározására. Kiterjedt munkásságának része többek között a nyírási teherbírás valamint a feszített rendszerek vizsgálata is. The germans: Mörsch, Wayss and Koenen A németek: Mörsch, Wayss és Koenen Emil Mörsch ( )

70 1887 Gustav Adolf Wayss ( ) Matthias Koenen ( ) porosz építési ellenőr számítási eljárást dolgoz ki vasbetonszerkezetek méretezésére a húzott beton öv hatásának elhanyagolásával, megteremtve ezzel a ma is használatos számítási modellek alapját. The germans: Mörsch, Wayss and Koenen A németek: Mörsch, Wayss és Koenen Gustav Adolf Wayss ( )

71 Hyatt s significant results - USA Hyatt meghatározó eredményei - USA 1878 Thaddeus Hyatt amerikai mérnök, katona, feltaláló, politikus részletes és kiterjedt (mintegy 50 gerenda elem) kísérleteire támaszkodva alapvető megállapításokat tett a vasbeton szerkezetek erőjátékára vonatkozóan. Eredményeire alapozva szabadalmaztatja a vasbeton szerkezeteket az Egyesült Államokban. Thaddeus Hyatt ( )

72 Hyatt s significant results - USA Hyatt meghatározó eredményei - USA 1878 Thaddeus Hyatt kísérleti megállapításai: A betonba ágyazott vasbetétek nem, maga a beton tűz hatására ellenálló anyagnak tekinthető. A beágyazott vasbetéteken lévő betonfedés vastagságának növelése a betétek ellenállásának növelését eredményezi. A beton és a vasbetétek közötti tapadás elégséges ahhoz, hogy a húzott övben dolgozó betonacélok együtt dolgozzanak a nyomott övben lévő beton résszel. A betonba ágyazott vasbetétek gazdaságosabb megoldást nyújtanak, mint a bebetonozott melegen hengerelt szelvények (merevbetét) alkalmazása. A beton és a beágyazott vasbetétek hőtágulási együtthatója azonos. A betonacél és a beton rugalmassági modulusainak aránya kb. 20.

73 Concrete pavement - Bartholomew Beton útburkolat amerikában Bartholomew 1891 George Bartholomew megépíti az első beton útburkolatot az Egyesült Államokban, Bellefontaine, Ohio állam. A mai napig létező szerkezet!

74 Reinforced concrete arch bridge - Switzerland Vasbeton ívhíd - Svájc 1900

75 First RC highrise building Cincinnati, Ohio Beton anyagú szerkezetek története 1902 Megépül az első vasbeton magas épület az Egyesült Államokban, Cincinnati, Ohio.

76 Early concrete buildings National Galery, Victoria Korai beton épületek Nemzeti Galéria, Viktória 1908 Könyvtár és Nemzeti Galéria, Viktória, Ausztrália

77 Early concrete buildings National Galery, Victoria Korai beton épületek Nemzeti Galéria, Viktória 1908 M = 1:1 léptékű vasalási részletterv

78 Early concrete buildings National Galery, Victoria Korai beton épületek Nemzeti Galéria, Viktória 1908 A kupola metszete

79 Early concrete buildings National Galery, Victoria Korai beton épületek Nemzeti Galéria, Viktória 1908 Borda vasalási terve

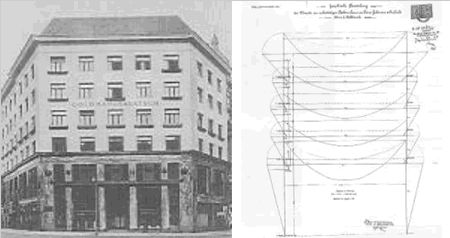

80 Early concrete buildings Goldman & Salatsch, Wien Korai beton épületek Goldman és Salatsch áruház, Bécs 1911

81 Early concrete buildings Goldman & Salatsch, Wien Korai beton épületek Goldman és Salatsch áruház, Bécs 1911

82 Théâtre des Champs-Élysées Párizs Early concrete buildings Théatre des Champs-Élysées Korai beton épületek Champs-Élysées Színház

83 Early concrete buildings Jahrhunderthalle, Breslau Korai beton épületek Jahrhunderthalle, Breslau 1913 Jahrhunderthalle Breslau Németország

84 1921 Early concrete buildings Airfield Orly, Paris Korai beton épületek Repülőtér, Orly, Párizs magasság: 75 m szélesség: 86 m hosszúság: 144 m Repülőgép hangár Párizs Orly

85 Early concrete buildings Notre Dame du Rancy Korai beton épületek Notre Dame du Rancy 1922 Notre Dame du Rancy vasbeton templom

86 Early concrete structures Grand Coulee Dam Korai beton szerkezetek Grand Coulee Gát 1933 Megépül a Grand Coulee Gát, Columbia, Washington álam USA

87 Early concrete structures Grand Coulee Dam Korai beton szerkezetek Grand Coulee Gát 1936 Megépül a Hoover Gát, Colorado River Black Canyon, USA

88 Begining of standartization A szabványosítás kezdetei 1903 Svájci szabvány 1904 Német szabvány 1906 Francia szabvány 1907 Angol szabvány 1909 Magyar szabvány

89 Elments of a reinforced concrete building Vasbeton épület elemei Látványterv

93 Elments of a reinforced concrete building Vasbeton épület elemei Alap és födémlemezek

94 Elments of a reinforced concrete building Vasbeton épület elemei Alap és födémlemezek

95 Elments of a reinforced concrete building Vasbeton épület elemei Falak

96 Elments of a reinforced concrete building Vasbeton épület elemei Falak

97 Elments of a reinforced concrete building Vasbeton épület elemei Pillérek, oszlopok

98 Elments of a reinforced concrete building Vasbeton épület elemei Pillérek, oszlopok

99 Formwork plan of a flat slab Födém zsaluzási terve

100 Formwork plan of a flat slab Födém zsaluzási terve

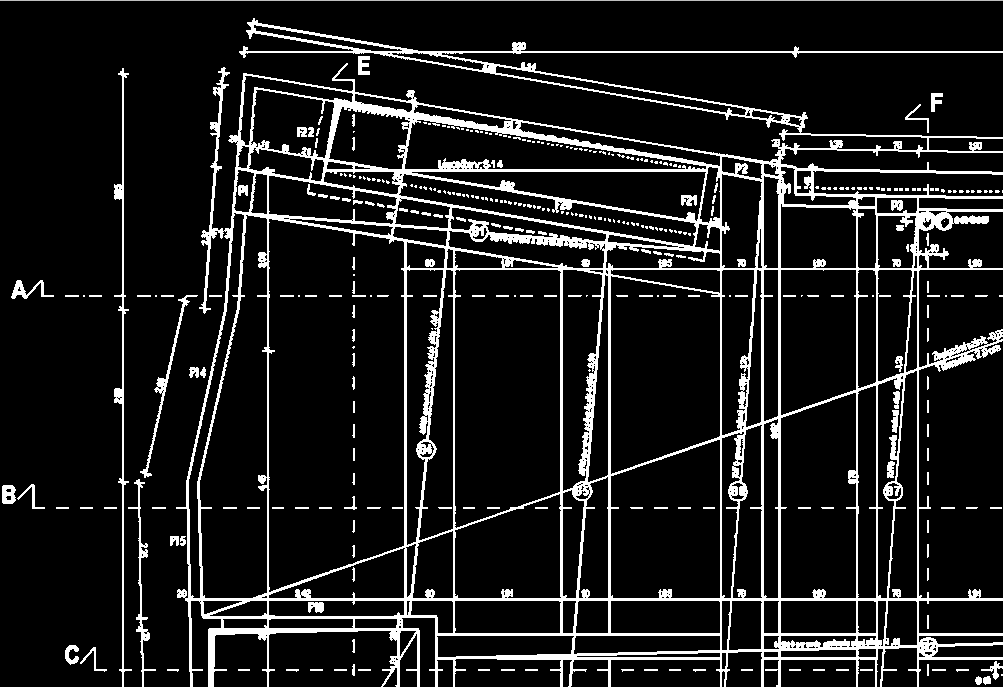

101 Formwork plan of a flat slab - detail Födém zsaluzási terve - részlet

102 Reinforcing detail of a flat slab Födém vasalási terve

103 Reinforcing detail of a flat slab Födém vasalási terve

104 Reinforcing detail of a flat slab - detail Födém vasalási terve - részlet

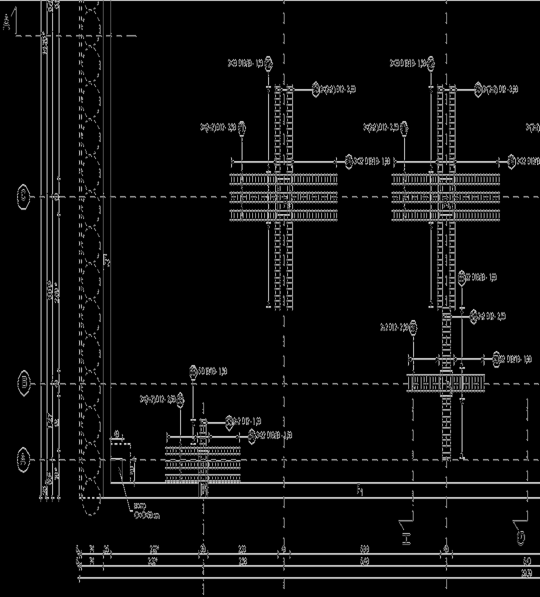

105 Reinforcing detail of a footing slab punching shear Alaplemez vasalási terve átszúródási vasalás

108 Punching shear reinforcement of a flat slab - detail Síklemez födém átszúródási vasalása - részlet

109 Punching shear reinforcement of a footing slab Alaplemez átszúródási vasalása

110 Punching shear reinforcement of a footing slab Alaplemez átszúródási vasalása

111 Reinforcing detail of a beam Gerenda vasalási terve

114 Reinforcing detail of a beam - detail Gerenda vasalási terve - részlet

115 Reinforcing detail of a beam - detail Gerenda vasalási terve - részlet

116 Reinforcing detail of a column Oszlop vasalási terve

117 I. Reinforced Concrete Structures I. Vasbetonszerkezetek I. - A kezdetektől napjainkig - Dr. Kovács Imre PhD tanszékvezető főiskolai tanár dr.kovacs.imre@gmail.com Mobil: Iroda: / Köszönöm a figyelmet! WEB:
