1 T-Home TV-vevôegység Kezelési útmutató

2 Biztonsági tudnivalók Kérjük, hogy a sérülések elkerülése érdekében az alábbi utasításokat tartsa be: A csatlakozókábelt balesetmentesen helyezze el! Ügyeljen arra, hogy a kábelben ne lehessen elbotlani! Ne nyissa fel a készülék borítását! A csatlakozóvégeket ne érintse meg fémtárggyal! A készüléket csak olyan csatlakozóaljzathoz csatlakoztassa, amely megfelel a típustáblán megadott értékeknek! Az elhelyezés, csatlakoztatás és üzemeltetés során feltétlenül tartsa be az alábbi utasításokat: A készüléket csúszásmentes felületen (alátéten) helyezze el! Ne helyezze a készüléket bolyhos felületre (pl. filc- vagy frottíranyagra) a megfelelô szellôzés érdekében! Ügyeljen arra, hogy a készülék szellôzônyílásai ne legyenek lefedve! A tûzveszély elkerülése érdekében a szellôzônyílásokra ne helyezzen tárgyat/tárgyakat! A készüléket tartsa távol hôforrástól, közvetlen napfénytôl, egyéb elektromos készülékektôl, mert ezek zavart okozhatnak a készülék mûködésében. A készüléket védeni kell nedvességtôl, portól, roncsoló hatású folyadékoktól és párától. A csatlakozókábelt csak az ahhoz tervezett aljzathoz szabad csatlakoztatni. A készülék tisztítása kikapcsolt állapotban, puha, nedves ruhával végezhetô, a borítást ne nyissa fel! Az erôs tisztítószerek vagy oldószerek a készülék tisztítására nem alkalmasak. Óvja készülékét a párától, ne használja a készüléket például a fürdôszobában! Ne használja a készüléket robbanásveszélyes helyeken! A készülék javítását csak engedélyezett szervizszemélyzet végezheti. A T-Online által vállalt jótállás nem vonatkozik a T-Home TV-vevôegység rendeltetésellenes használatából eredô károkra. Tipp A készülékrôl bôvebb információt a portálon találhat. 2

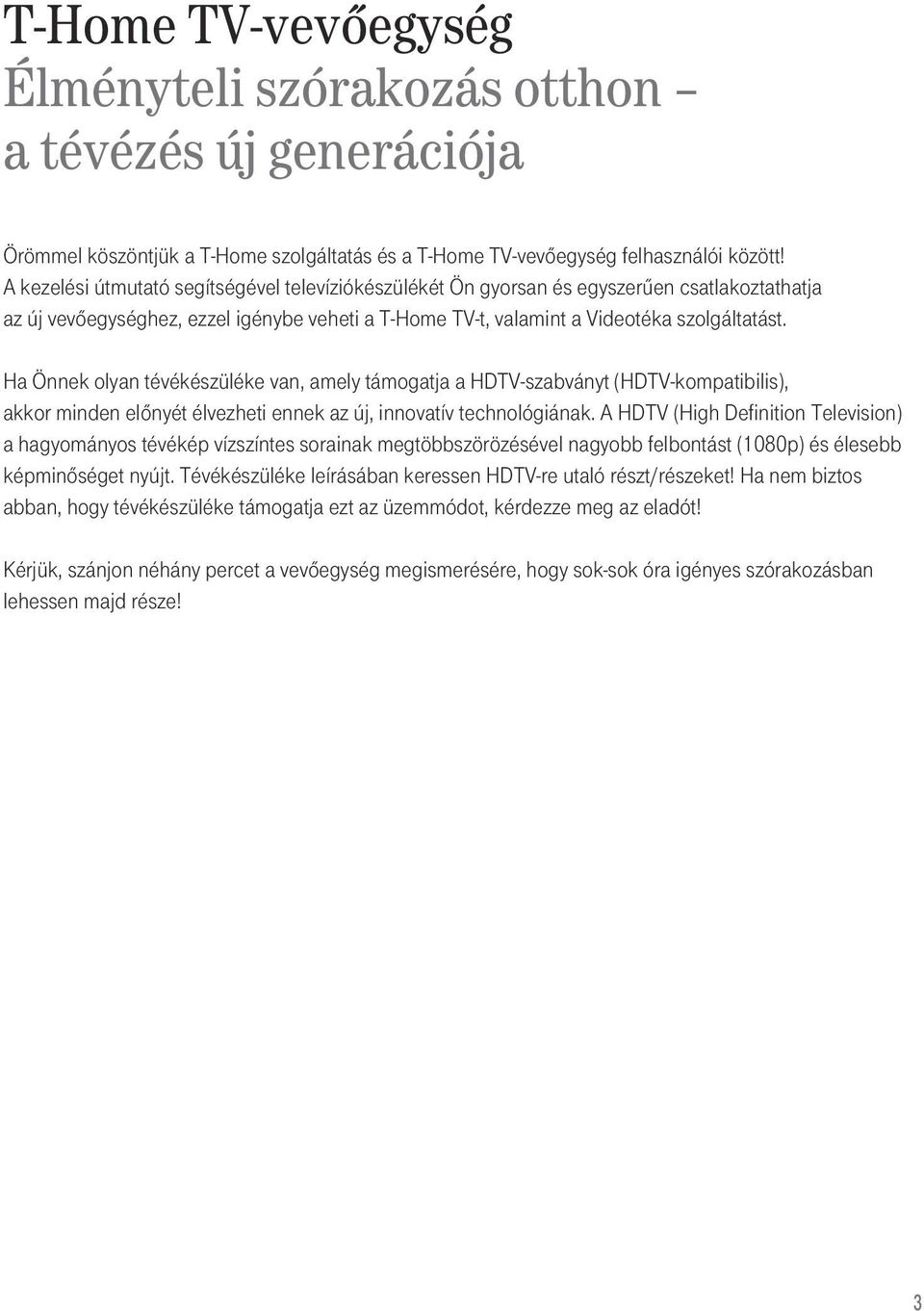

3 T-Home TV-vevôegység Élményteli szórakozás otthon a tévézés új generációja Örömmel köszöntjük a T-Home szolgáltatás és a T-Home TV-vevôegység felhasználói között! A kezelési útmutató segítségével televíziókészülékét Ön gyorsan és egyszerûen csatlakoztathatja az új vevôegységhez, ezzel igénybe veheti a T-Home TV-t, valamint a Videotéka szolgáltatást. Ha Önnek olyan tévékészüléke van, amely támogatja a HDTV-szabványt (HDTV-kompatibilis), akkor minden elônyét élvezheti ennek az új, innovatív technológiának. A HDTV (High Definition Television) a hagyományos tévékép vízszíntes sorainak megtöbbszörözésével nagyobb felbontást (1080p) és élesebb képminôséget nyújt. Tévékészüléke leírásában keressen HDTV-re utaló részt/részeket! Ha nem biztos abban, hogy tévékészüléke támogatja ezt az üzemmódot, kérdezze meg az eladót! Kérjük, szánjon néhány percet a vevôegység megismerésére, hogy sok-sok óra igényes szórakozásban lehessen majd része! 3

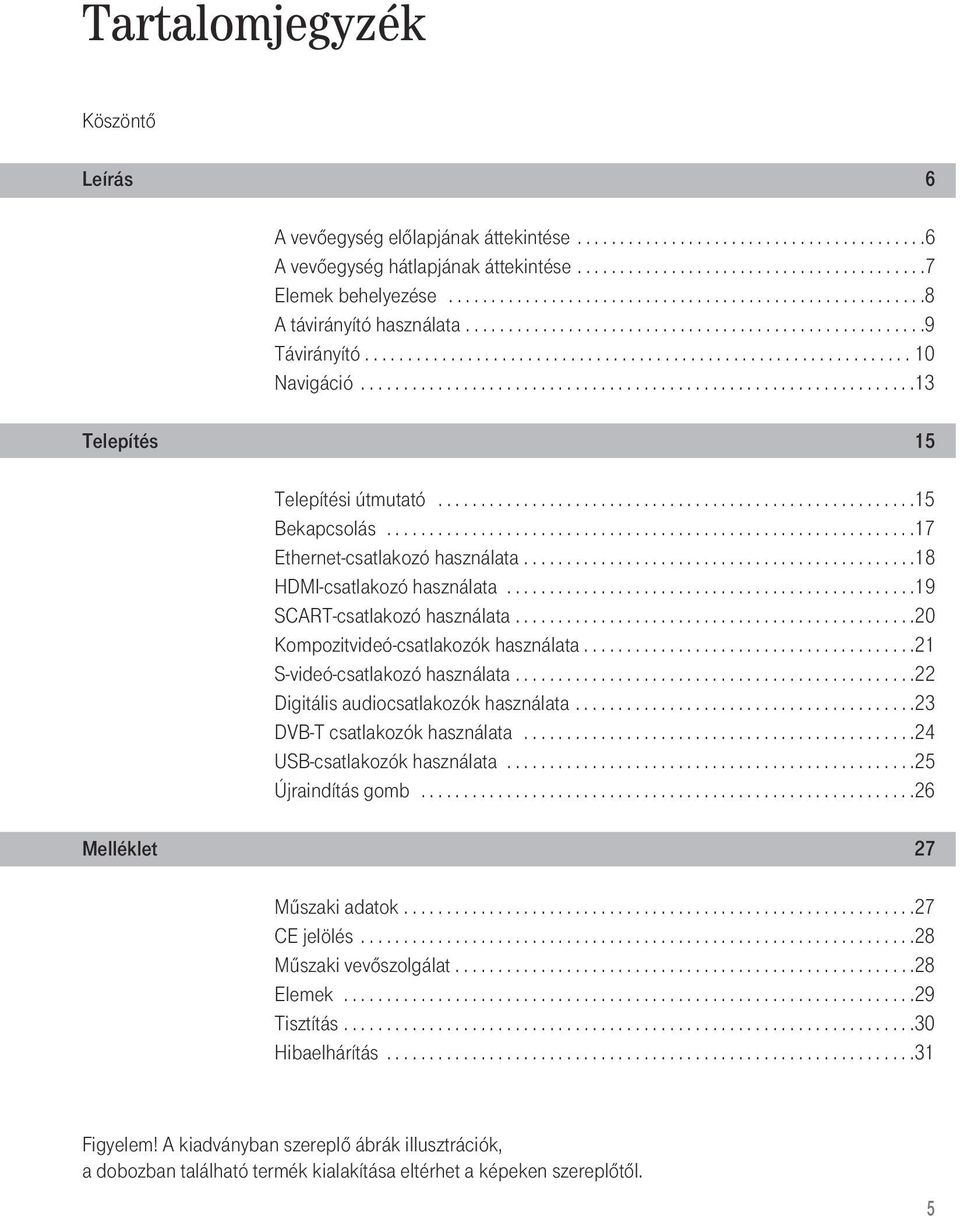

4 Tartalomjegyzék Köszöntô Leírás 6 A vevôegység elôlapjának áttekintése A vevôegység hátlapjának áttekintése Elemek behelyezése A távirányító használata Távirányító Navigáció Telepítés 15 Telepítési útmutató Bekapcsolás Ethernet-csatlakozó használata HDMI-csatlakozó használata SCART-csatlakozó használata Kompozitvideó-csatlakozók használata S-videó-csatlakozó használata Digitális audiocsatlakozók használata DVB-T csatlakozók használata USB-csatlakozók használata Újraindítás gomb Melléklet 27 Mûszaki adatok CE jelölés Mûszaki vevôszolgálat Elemek Tisztítás Hibaelhárítás Figyelem! A kiadványban szereplô ábrák illusztrációk, a dobozban található termék kialakítása eltérhet a képeken szereplôtôl. 5

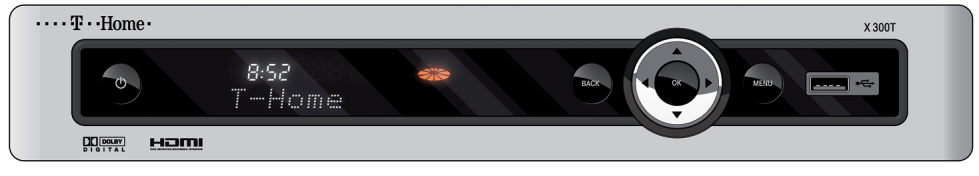

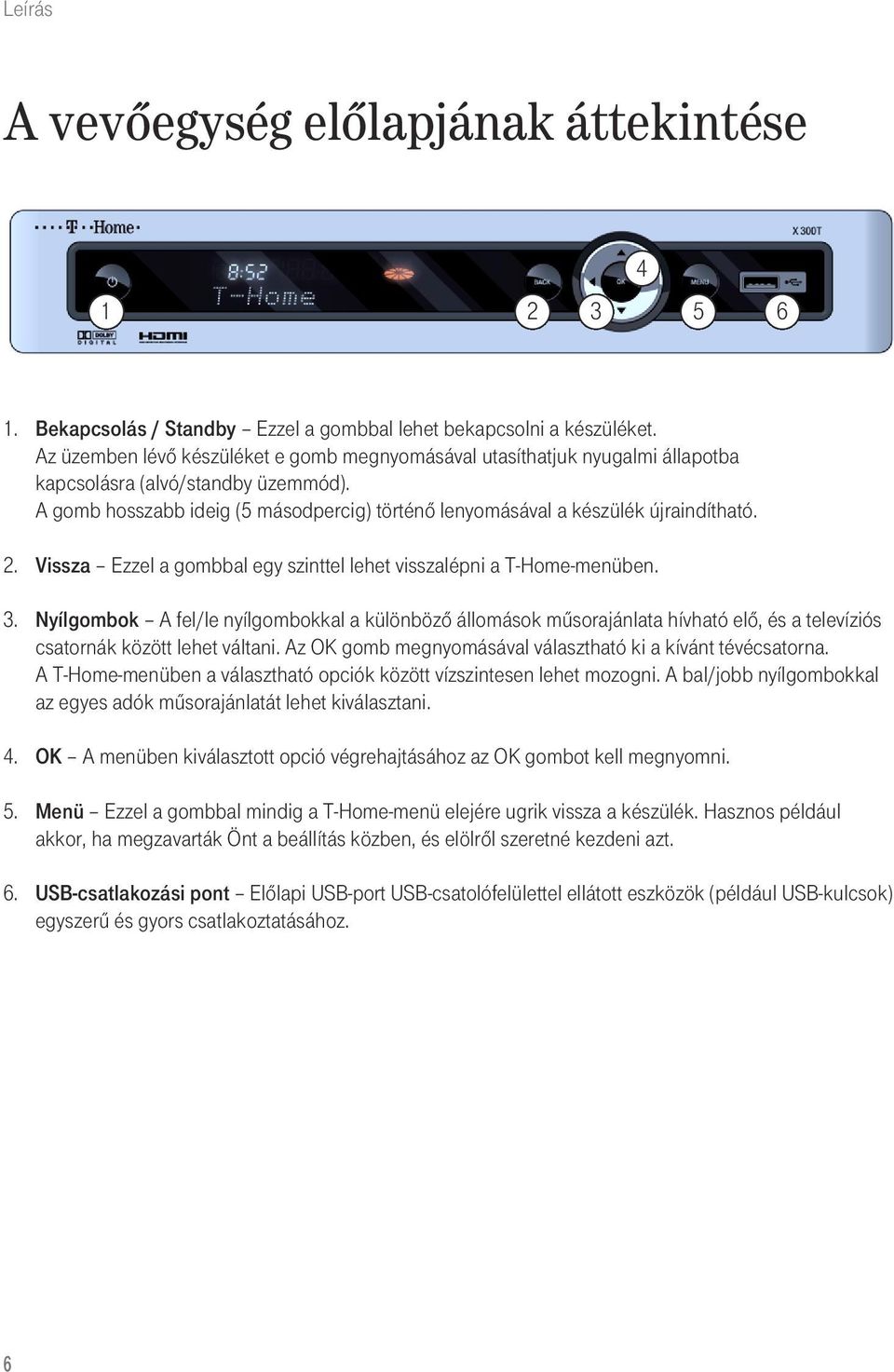

5 Leírás A vevôegység elôlapjának áttekintése Bekapcsolás / Standby Ezzel a gombbal lehet bekapcsolni a készüléket. Az üzemben lévô készüléket e gomb megnyomásával utasíthatjuk nyugalmi állapotba kapcsolásra (alvó/standby üzemmód). A gomb hosszabb ideig (5 másodpercig) történô lenyomásával a készülék újraindítható. 2. Vissza Ezzel a gombbal egy szinttel lehet visszalépni a T-Home-menüben. 3. Nyílgombok A fel/le nyílgombokkal a különbözô állomások mûsorajánlata hívható elô, és a televíziós csatornák között lehet váltani. Az OK gomb megnyomásával választható ki a kívánt tévécsatorna. A T-Home-menüben a választható opciók között vízszintesen lehet mozogni. A bal/jobb nyílgombokkal az egyes adók mûsorajánlatát lehet kiválasztani. 4. OK A menüben kiválasztott opció végrehajtásához az OK gombot kell megnyomni. 5. Menü Ezzel a gombbal mindig a T-Home-menü elejére ugrik vissza a készülék. Hasznos például akkor, ha megzavarták Önt a beállítás közben, és elölrôl szeretné kezdeni azt. 6. USB-csatlakozási pont Elôlapi USB-port USB-csatolófelülettel ellátott eszközök (például USB-kulcsok) egyszerû és gyors csatlakoztatásához. 6

6 A vevôegység hátlapjának áttekintése Leírás Telepítés 7. HDMI-csatlakozási pont HDTV-kompatibilis televíziókészülék csatlakoztatásához. 8. Ethernet-csatlakozási pont Vezetékes internethez e porton keresztül csatolható a készülék. 9. SCART-bemenet A kívánt szórakoztatóelektronikai eszköz (DVD-lejátszó, videomagnó stb.) csatlakoztatásához. A SCART-bemenet használata esetén minden esetben televíziókészüléket vagy monitort kell a SCART-kimenetre csatlakoztatni. Melléklet 10. SCART-kimenet A televíziókészülék vagy a monitor csatlakoztatásához. 11. Sztereó kimenet Jobb hangminôség eléréséhez, analóg sztereó készülék csatlakoztatásához. Ún. RCA-aljzat. 12. Kompozitvideó-kimenet Kompozitvideó-bemenettel rendelkezô televíziókészülék vagy monitor csatlakoztatásához. 13. S-videó-kimenet S-videó-bemenettel rendelkezô televíziókészülék vagy monitor csatlakoztatásához. 14. Újraindítás gomb A gomb megnyomásával a készülék gyári beállítása aktiválódik. További információt a kezelési útmutató 26. oldala tartalmaz. 15. Koaxiális sztereó kimenet A két digitális audiokimenet közül az egyik. Erôsítô vagy HIFI-berendezés csatlakoztatásához. 16. Optikai sztereó kimenet A két digitális audiokimenet közül az egyik. Odaillô optikai sztereó bemenettel rendelkezô készülék csatlakoztatásához. 17. Digitális televízió adásfolyam-bemenetek és -kimenetek Külsô digitális tévéjel (DVB-T) vételére alkalmas készülék pl. antenna, kábel vagy mûholdvevô csatlakoztatására. További információt a kezelési útmutató 24. oldala tartalmaz. 18. Hálózati csatlakozás A mellékelt hálózati kábel csatlakoztatásához. 19. Be/ki kapcsoló Az áramellátás be- és kikapcsolásához. 7

7 Leírás A távirányító üzembe helyezése Elemek behelyezése A távirányítóhoz két AAA típusú, 1,5 V-os elemre van szükség. 1. Nyissa fel az elemtartó fedelét úgy, hogy a retesz felfelé nyomásával megemeli azt. 2. Tegye be az elemeket a tartóba. Ügyeljen az elemek polaritására. A megfelelô polaritást az elemtartóban jelölt ábrák mutatják. 3. Illessze a fedélen található pecket a mélyedésbe, majd nyomja le a fedelet kattanásig.! Ha például környezetvédelmi megfontolásból elemek helyett újratölthetô akkumulátort kíván használni, ügyeljen arra, hogy az elektromos jellemzôk megfeleljenek a hagyományos elemek jellemzôinek! 8

8 Leírás A távirányító használata Ez a fejezet a távirányító kezelését mutatja be a menükkel és az adatbevitellel kapcsolatban. A távirányító infravörös jeleket küld a vevôegység felé. Az infravörös jelek vételére alkalmas érzékelô a vevôegység elôlapján helyezkedik el. Ezért a távirányítót mûködtetése közben mindig a készülék elülsô oldalára kell irányítani. 9

9 Leírás Távirányító Üzemmódkijelzés TV: Ha a fény világít, akkor a távirányítóval a tévékészülék vezérelhetô. STB: Ha a fény világít, akkor a távirányítóval a vevôegység* vezérelhetô. Szám- és szövegbevitel (T-Home TV-vevôegység üzemmódban) Közvetlen választás az egyes csatornákból (TV üzemmód) Bevitel törlése (T-Home TV-vevôegység üzemmódban) AV-csatorna váltása (TV üzemmódban) Bevitel végrehajtására utasító gomb (Enter) (T-Home TV-vevôegység üzemmódban) Mûsorinformáció Váltás Elôzô csatornára vált / képváltás Felvett mûsorok Lejátszás / Szünet Megállítja a futó tévémûsort, és a gomb ismételt megnyomásával idôeltolódással újraindítja annak lejátszását (time-shift). (T-Home TVvevôegység üzemmódban). / A Lejátszás és a Szünet gombok funkcióját tölti be a tartalom lejátszásánál. (T-Home TV-vevôegység és TV üzemmódban egyaránt). Mûsor rögzítése Közvetlenül felveszi a futó mûsort / beprogramozza a futó mûsort felvétel céljából. Stop Megállítja a felvételt vagy a lejátszást. Ugrás Elôre vagy visszafelé ugrik a felvett mûsorban. Tekerés Gyorsan elôre vagy visszafelé teker a felvett mûsorban. * A T-Home TV-vevôegység kifejezés az Ön set-top-box (STB) készülékére utal. T-Home TV üzemmódban tehát a távirányító a T-Home TV-vevôegységet vezérli. 10

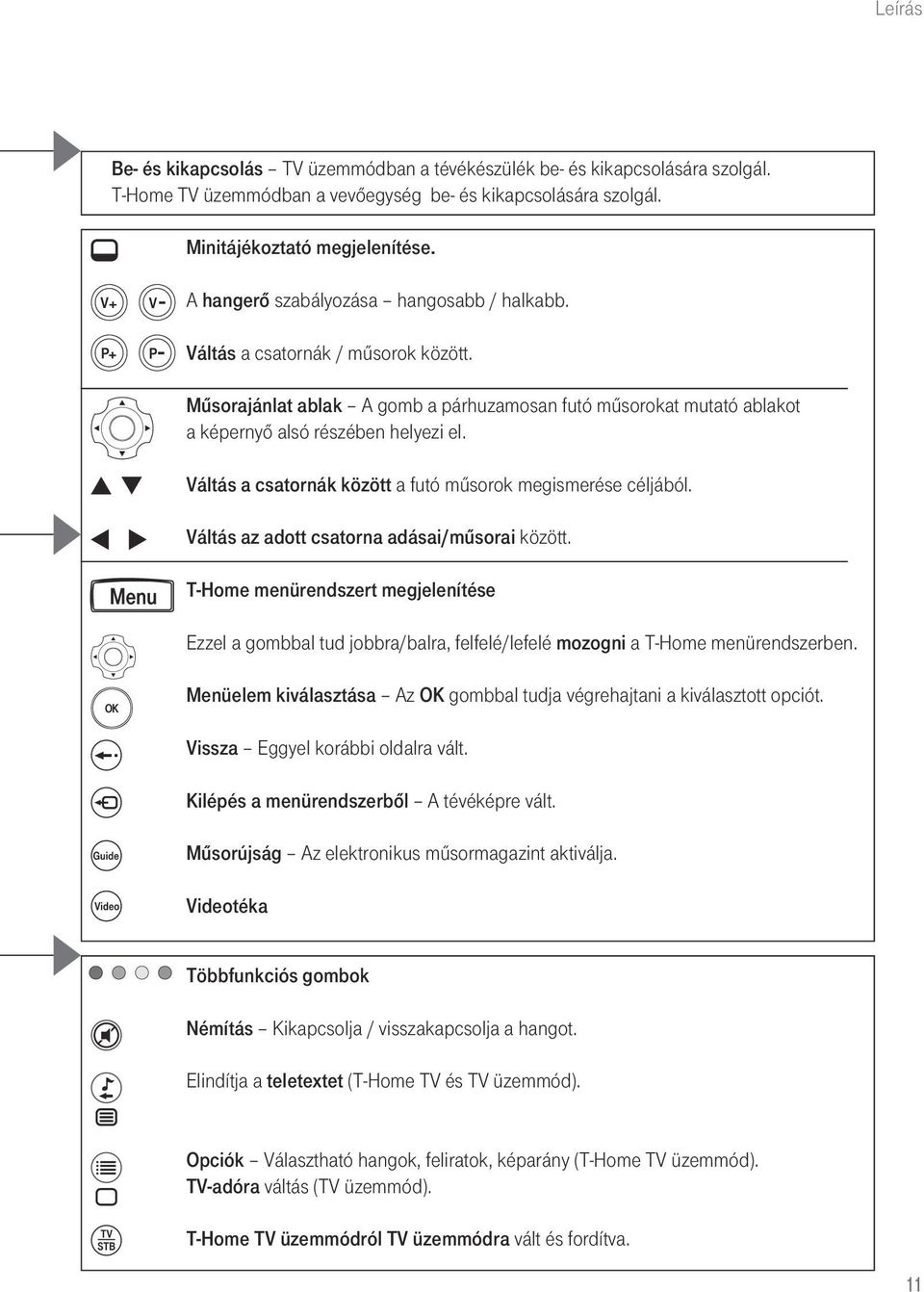

10 Leírás Be- és kikapcsolás TV üzemmódban a tévékészülék be- és kikapcsolására szolgál. T-Home TV üzemmódban a vevôegység be- és kikapcsolására szolgál. Minitájékoztató megjelenítése. A hangerô szabályozása hangosabb / halkabb. Váltás a csatornák / mûsorok között. Mûsorajánlat ablak A gomb a párhuzamosan futó mûsorokat mutató ablakot a képernyô alsó részében helyezi el. Váltás a csatornák között a futó mûsorok megismerése céljából. Váltás az adott csatorna adásai/mûsorai között. T-Home menürendszert megjelenítése Ezzel a gombbal tud jobbra/balra, felfelé/lefelé mozogni a T-Home menürendszerben. Menüelem kiválasztása Az OK gombbal tudja végrehajtani a kiválasztott opciót. Vissza Eggyel korábbi oldalra vált. Kilépés a menürendszerbôl A tévéképre vált. Mûsorújság Az elektronikus mûsormagazint aktiválja. Videotéka Többfunkciós gombok Némítás Kikapcsolja / visszakapcsolja a hangot. Elindítja a teletextet (T-Home TV és TV üzemmód). Opciók Választható hangok, feliratok, képarány (T-Home TV üzemmód). TV-adóra váltás (TV üzemmód). T-Home TV üzemmódról TV üzemmódra vált és fordítva. 11

11 Leírás Távirányító A távirányító tévékészülékkel történô szinkronizálása Ha a vevôegységet és a tévékészüléket egyetlen távirányítóval kívánja vezérelni, akkor elsô alkalommal a távirányítót a tévével kell szinkronizálni. Ehhez tegye a következôket: Kapcsolja be a tévékészüléket. Nyomja meg a távirányítón található gombot legalább két másodpercig, amíg a TV ellenôrzôfény a távirányító felsô részén kétszer felvillan. Üsse be tíz másodpercen belül a számjegyeket (a TV ellenôrzôfény kétszer felvillan a bevitel megerôsítéseként). Irányítsa a távirányítót a tévékészülékre. Tartsa nyomva a távirányítón található gombot addig, amíg a tévékészülék kikapcsol. Ez idô alatt a TV ellenôrzôfény villog. Figyelem: Engedje el a gombot rögtön azután, hogy a tévékészülék kikapcsolt! A tévékészüléknek nem szabad még egyszer bekapcsolódnia! Erôsítse meg a távirányító beállítását az Kapcsolja be ismét a tévékészüléket a gomb megnyomásával. gomb segítségével. Ellenôrizze a távirányító mûködését például a hangerô állításával. 12

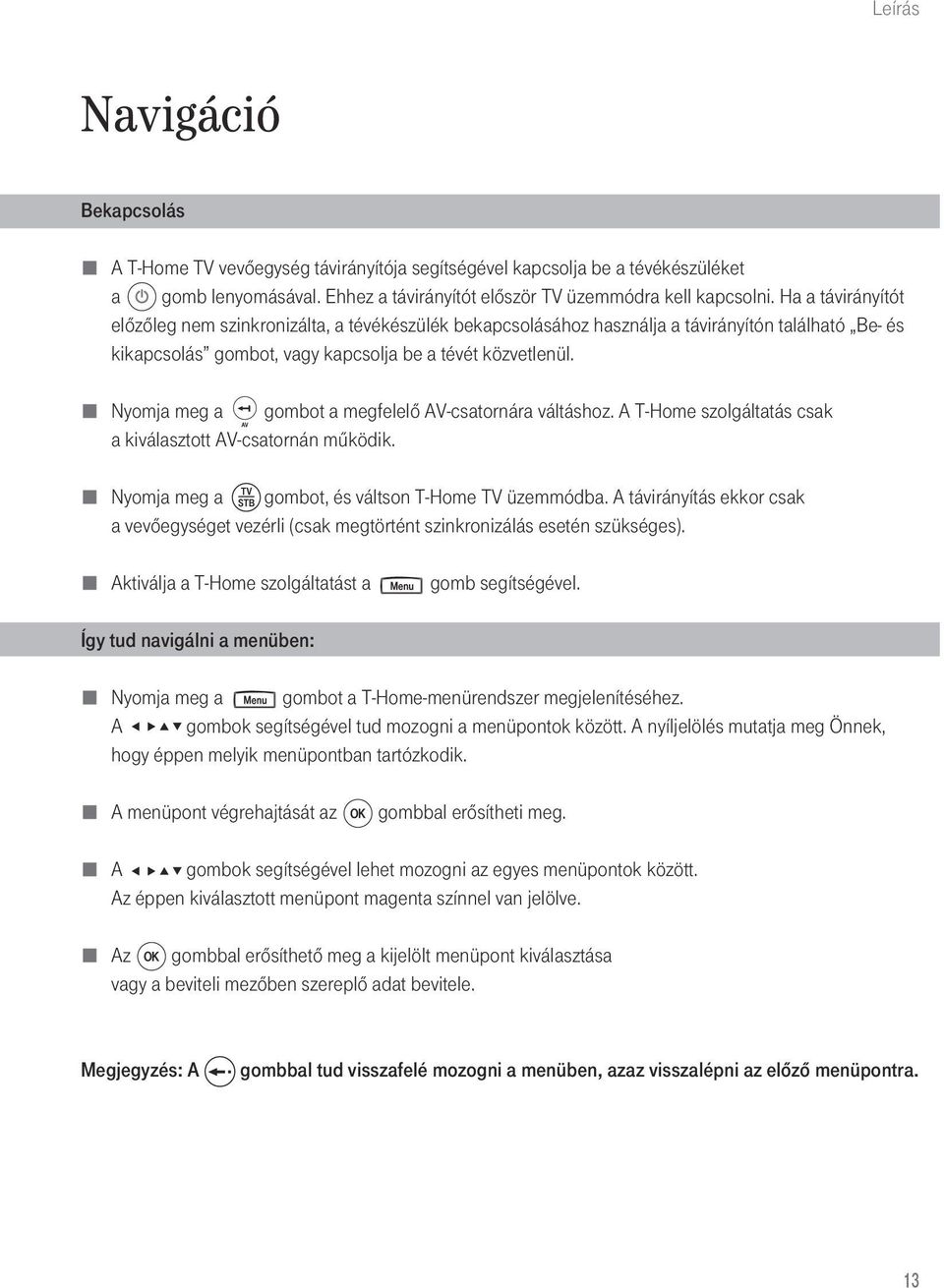

12 Leírás Navigáció Bekapcsolás A T-Home TV vevôegység távirányítója segítségével kapcsolja be a tévékészüléket a gomb lenyomásával. Ehhez a távirányítót elôször TV üzemmódra kell kapcsolni. Ha a távirányítót elôzôleg nem szinkronizálta, a tévékészülék bekapcsolásához használja a távirányítón található Be- és kikapcsolás gombot, vagy kapcsolja be a tévét közvetlenül. Nyomja meg a gombot a megfelelô AV-csatornára váltáshoz. A T-Home szolgáltatás csak a kiválasztott AV-csatornán mûködik. Nyomja meg a gombot, és váltson T-Home TV üzemmódba. A távirányítás ekkor csak a vevôegységet vezérli (csak megtörtént szinkronizálás esetén szükséges). Aktiválja a T-Home szolgáltatást a gomb segítségével. Így tud navigálni a menüben: Nyomja meg a gombot a T-Home-menürendszer megjelenítéséhez. A gombok segítségével tud mozogni a menüpontok között. A nyíljelölés mutatja meg Önnek, hogy éppen melyik menüpontban tartózkodik. A menüpont végrehajtását az gombbal erôsítheti meg. A gombok segítségével lehet mozogni az egyes menüpontok között. Az éppen kiválasztott menüpont magenta színnel van jelölve. Az gombbal erôsíthetô meg a kijelölt menüpont kiválasztása vagy a beviteli mezôben szereplô adat bevitele. Megjegyzés: A gombbal tud visszafelé mozogni a menüben, azaz visszalépni az elôzô menüpontra. 13

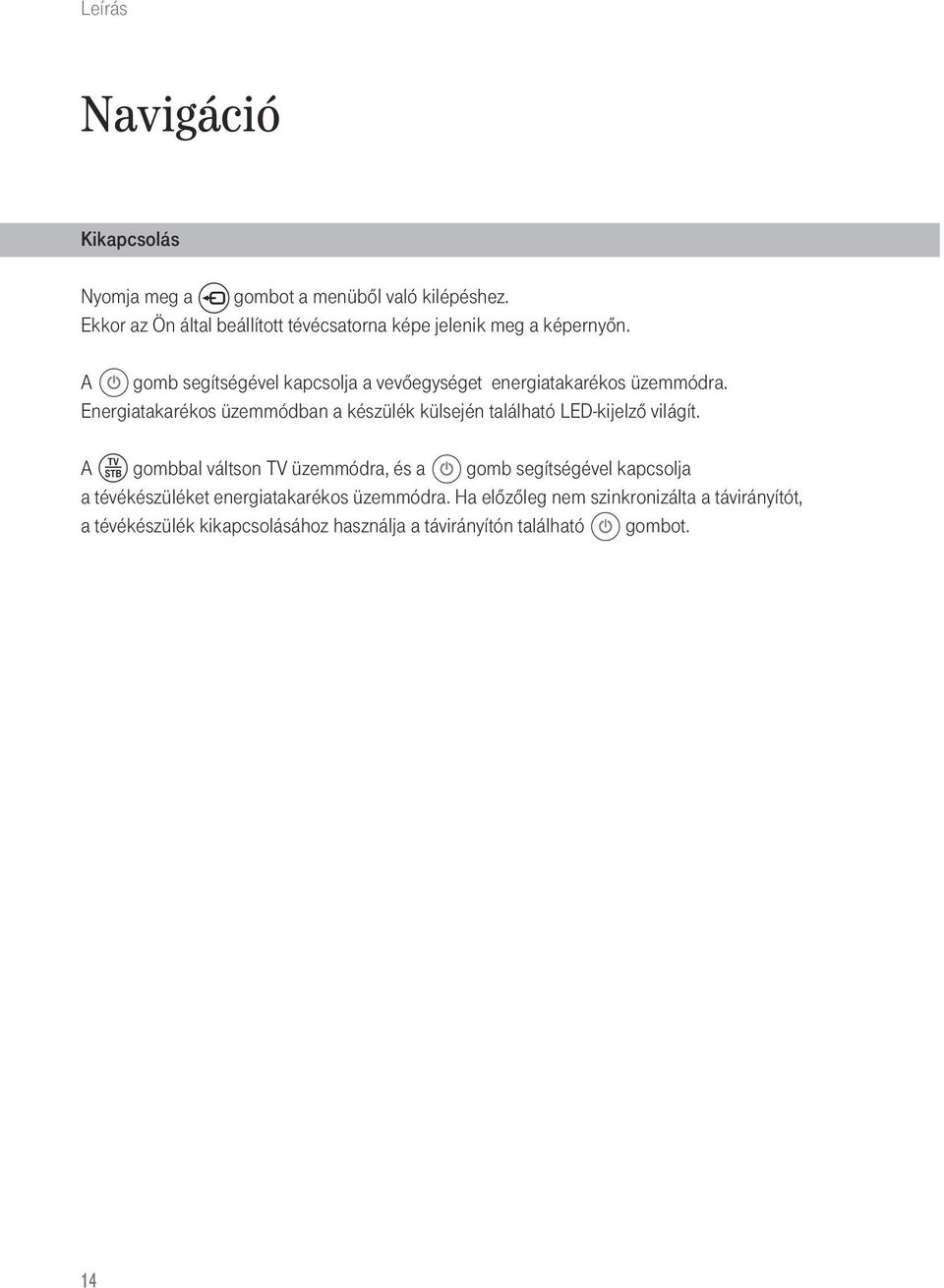

13 Leírás Navigáció Kikapcsolás Nyomja meg a gombot a menübôl való kilépéshez. Ekkor az Ön által beállított tévécsatorna képe jelenik meg a képernyôn. A gomb segítségével kapcsolja a vevôegységet energiatakarékos üzemmódra. Energiatakarékos üzemmódban a készülék külsején található LED-kijelzô világít. A gombbal váltson TV üzemmódra, és a gomb segítségével kapcsolja a tévékészüléket energiatakarékos üzemmódra. Ha elôzôleg nem szinkronizálta a távirányítót, a tévékészülék kikapcsolásához használja a távirányítón található gombot. 14

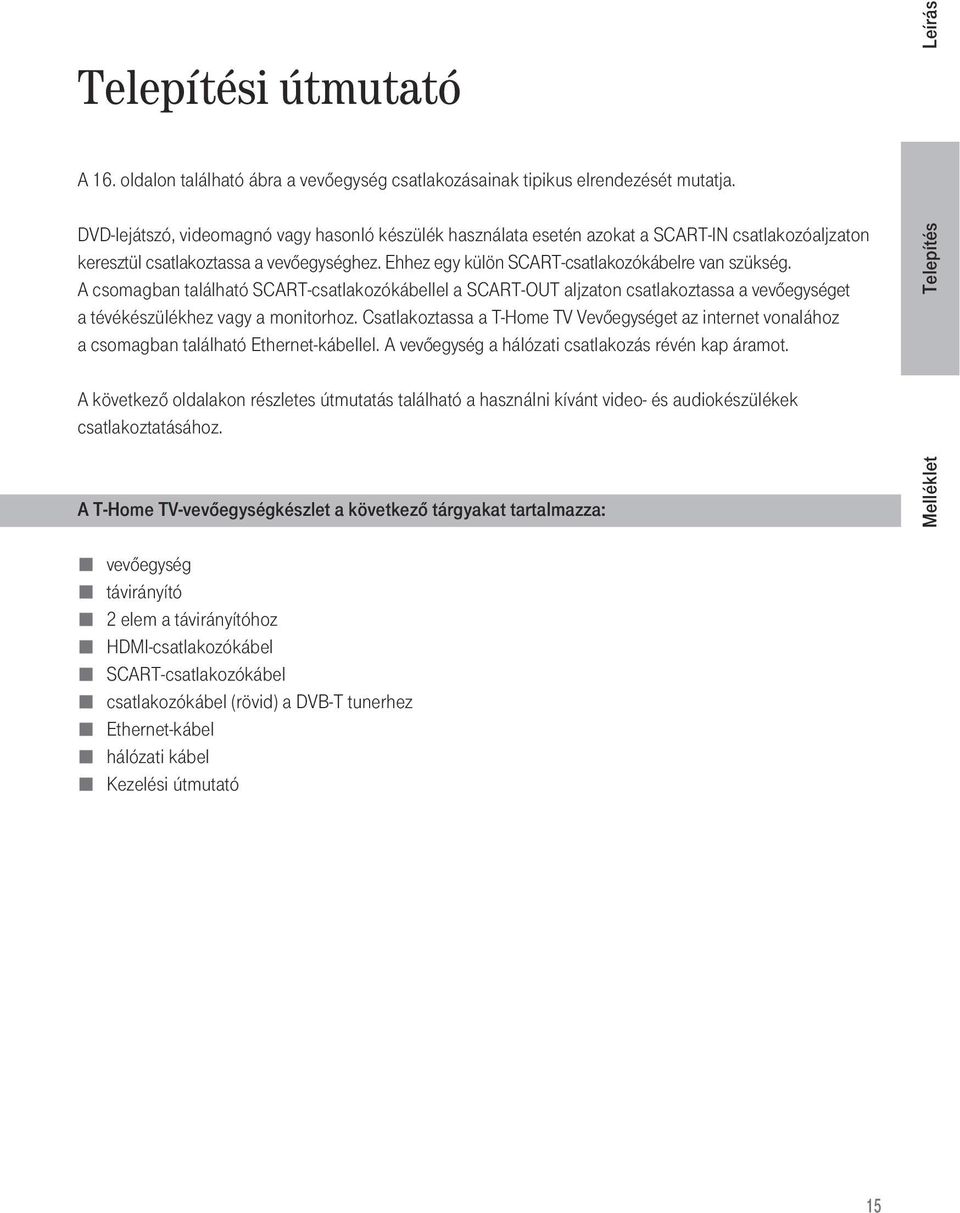

14 Telepítési útmutató Leírás A 16. oldalon található ábra a vevôegység csatlakozásainak tipikus elrendezését mutatja. DVD-lejátszó, videomagnó vagy hasonló készülék használata esetén azokat a SCART-IN csatlakozóaljzaton keresztül csatlakoztassa a vevôegységhez. Ehhez egy külön SCART-csatlakozókábelre van szükség. A csomagban található SCART-csatlakozókábellel a SCART-OUT aljzaton csatlakoztassa a vevôegységet a tévékészülékhez vagy a monitorhoz. Csatlakoztassa a T-Home TV Vevôegységet az internet vonalához a csomagban található Ethernet-kábellel. A vevôegység a hálózati csatlakozás révén kap áramot. Telepítés A következô oldalakon részletes útmutatás található a használni kívánt video- és audiokészülékek csatlakoztatásához. A T-Home TV-vevôegységkészlet a következô tárgyakat tartalmazza: Melléklet vevôegység távirányító 2 elem a távirányítóhoz HDMI-csatlakozókábel SCART-csatlakozókábel csatlakozókábel (rövid) a DVB-T tunerhez Ethernet-kábel hálózati kábel Kezelési útmutató 15

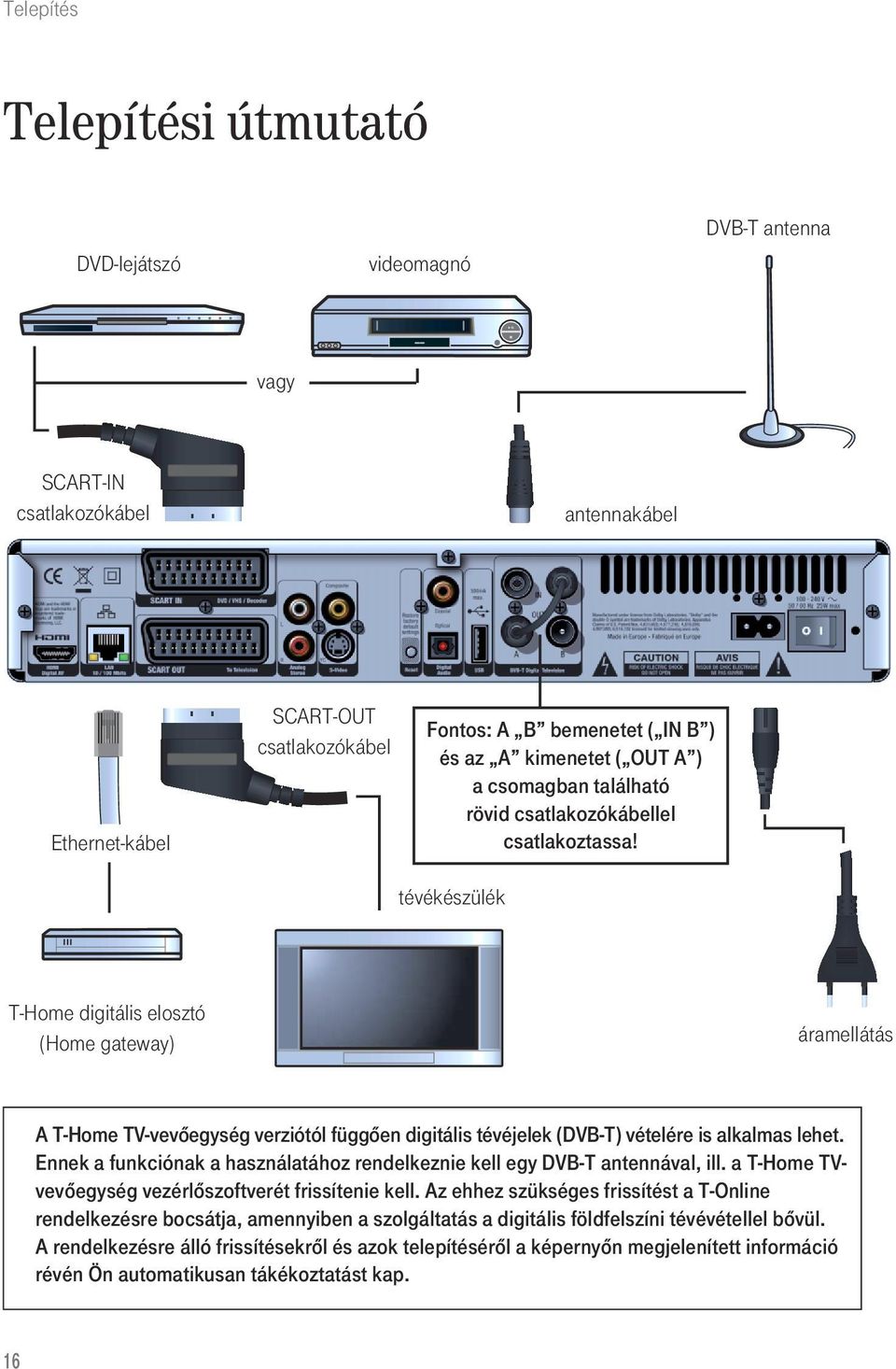

15 Telepítés Telepítési útmutató DVD-lejátszó videomagnó DVB-T antenna vagy SCART-IN csatlakozókábel antennakábel Ethernet-kábel SCART-OUT csatlakozókábel Fontos: A B bemenetet ( IN B ) és az A kimenetet ( OUT A ) a csomagban található rövid csatlakozókábellel csatlakoztassa! tévékészülék T-Home digitális elosztó (Home gateway) áramellátás A T-Home TV-vevôegység verziótól függôen digitális tévéjelek (DVB-T) vételére is alkalmas lehet. Ennek a funkciónak a használatához rendelkeznie kell egy DVB-T antennával, ill. a T-Home TVvevôegység vezérlôszoftverét frissítenie kell. Az ehhez szükséges frissítést a T-Online rendelkezésre bocsátja, amennyiben a szolgáltatás a digitális földfelszíni tévévétellel bôvül. A rendelkezésre álló frissítésekrôl és azok telepítésérôl a képernyôn megjelenített információ révén Ön automatikusan tákékoztatást kap. 16

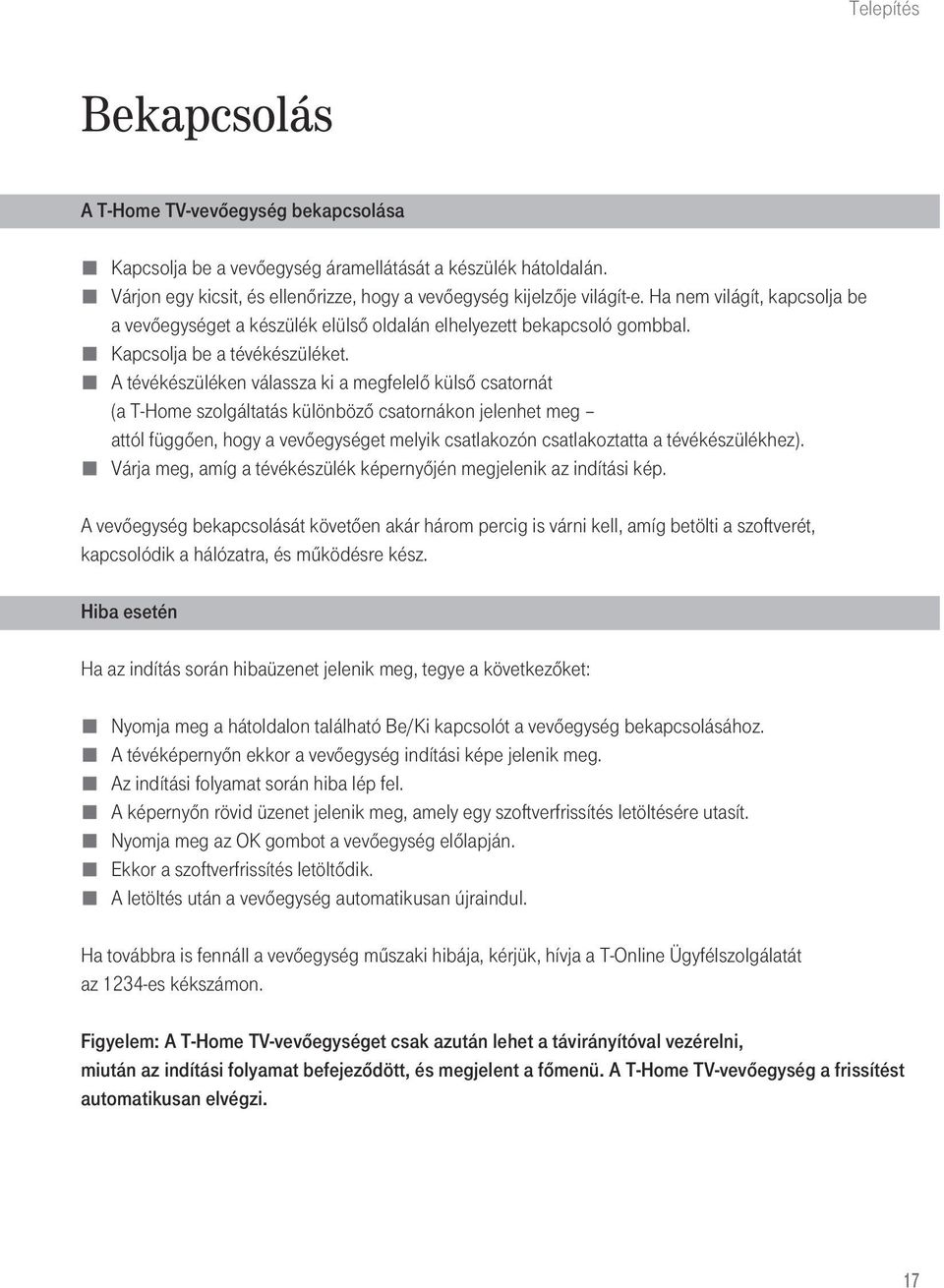

16 Telepítés Bekapcsolás A T-Home TV-vevôegység bekapcsolása Kapcsolja be a vevôegység áramellátását a készülék hátoldalán. Várjon egy kicsit, és ellenôrizze, hogy a vevôegység kijelzôje világít-e. Ha nem világít, kapcsolja be a vevôegységet a készülék elülsô oldalán elhelyezett bekapcsoló gombbal. Kapcsolja be a tévékészüléket. A tévékészüléken válassza ki a megfelelô külsô csatornát (a T-Home szolgáltatás különbözô csatornákon jelenhet meg attól függôen, hogy a vevôegységet melyik csatlakozón csatlakoztatta a tévékészülékhez). Várja meg, amíg a tévékészülék képernyôjén megjelenik az indítási kép. A vevôegység bekapcsolását követôen akár három percig is várni kell, amíg betölti a szoftverét, kapcsolódik a hálózatra, és mûködésre kész. Hiba esetén Ha az indítás során hibaüzenet jelenik meg, tegye a következôket: Nyomja meg a hátoldalon található Be/Ki kapcsolót a vevôegység bekapcsolásához. A tévéképernyôn ekkor a vevôegység indítási képe jelenik meg. Az indítási folyamat során hiba lép fel. A képernyôn rövid üzenet jelenik meg, amely egy szoftverfrissítés letöltésére utasít. Nyomja meg az OK gombot a vevôegység elôlapján. Ekkor a szoftverfrissítés letöltôdik. A letöltés után a vevôegység automatikusan újraindul. Ha továbbra is fennáll a vevôegység mûszaki hibája, kérjük, hívja a T-Online Ügyfélszolgálatát az 1234-es kékszámon. Figyelem: A T-Home TV-vevôegységet csak azután lehet a távirányítóval vezérelni, miután az indítási folyamat befejezôdött, és megjelent a fômenü. A T-Home TV-vevôegység a frissítést automatikusan elvégzi. 17

17 Telepítés Ethernet-csatlakozó használata A vevôegység internetre történô csatlakozása lehetôvé teszi a vevôegységen történô internetes televíziózást (IPTV). A megfelelô csatlakoztatáshoz ügyeljen az alábbiakra: Hol található a csatlakozó? Az Ethernet-csatlakozó a vevôegység hátoldalán található, a SCART-csatlakozóaljzatoktól balra. Hogyan lehet beüzemelni? Egyszerûen csatlakoztassa az Ethernet-kábelt a vevôegység Ethernet-csatlakozóaljzatához. Ügyeljen arra, hogy a kábel kattanásig be legyen dugva. Gyôzôdjön meg róla, hogy a kábel másik vége megfelelôen csatlakozik az internetvonalához. Ethernet-kábel 18

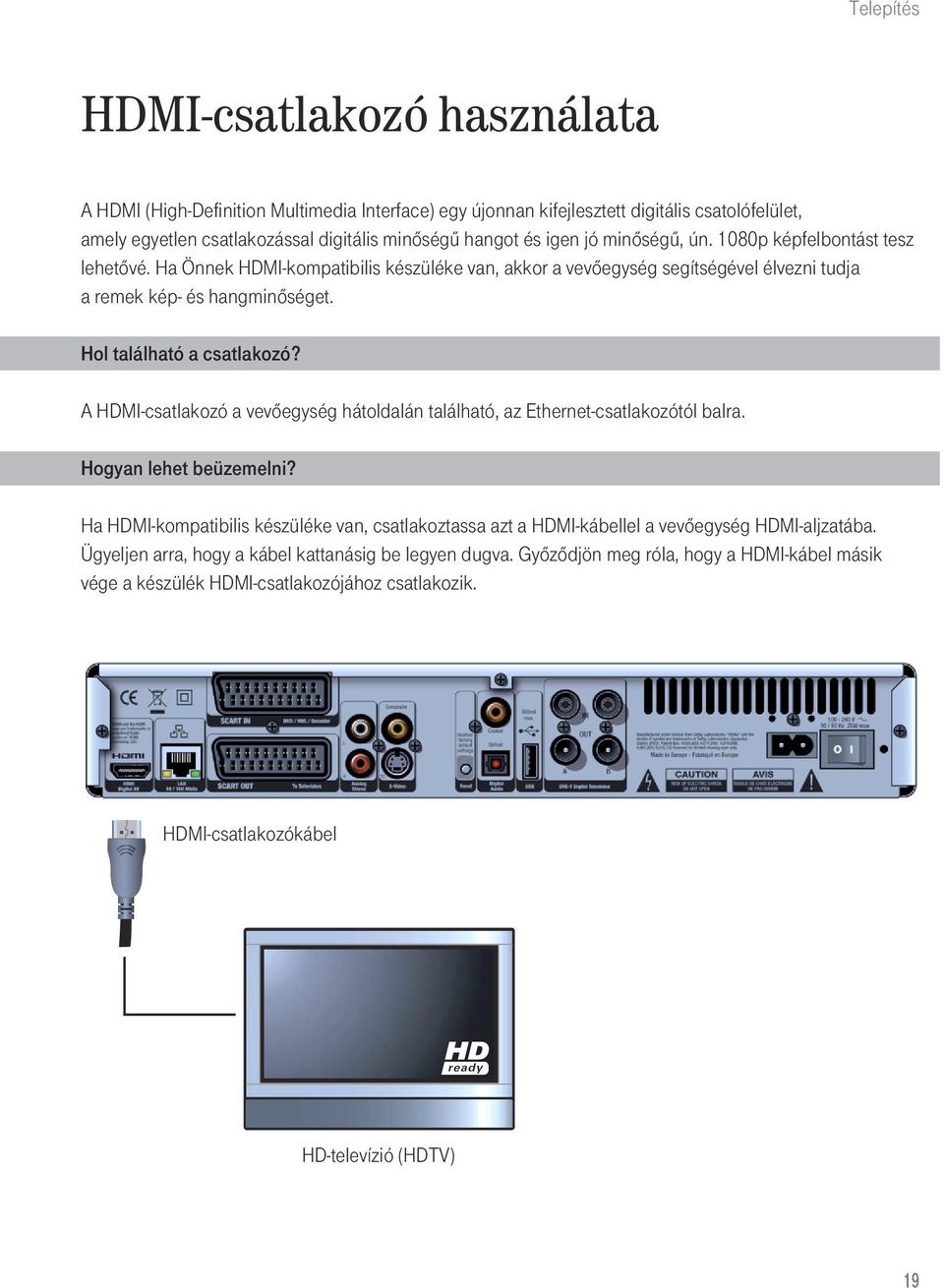

18 Telepítés HDMI-csatlakozó használata A HDMI (High-Definition Multimedia Interface) egy újonnan kifejlesztett digitális csatolófelület, amely egyetlen csatlakozással digitális minôségû hangot és igen jó minôségû, ún. 1080p képfelbontást tesz lehetôvé. Ha Önnek HDMI-kompatibilis készüléke van, akkor a vevôegység segítségével élvezni tudja a remek kép- és hangminôséget. Hol található a csatlakozó? A HDMI-csatlakozó a vevôegység hátoldalán található, az Ethernet-csatlakozótól balra. Hogyan lehet beüzemelni? Ha HDMI-kompatibilis készüléke van, csatlakoztassa azt a HDMI-kábellel a vevôegység HDMI-aljzatába. Ügyeljen arra, hogy a kábel kattanásig be legyen dugva. Gyôzôdjön meg róla, hogy a HDMI-kábel másik vége a készülék HDMI-csatlakozójához csatlakozik. HDMI-csatlakozókábel HD-televízió (HDTV) 19

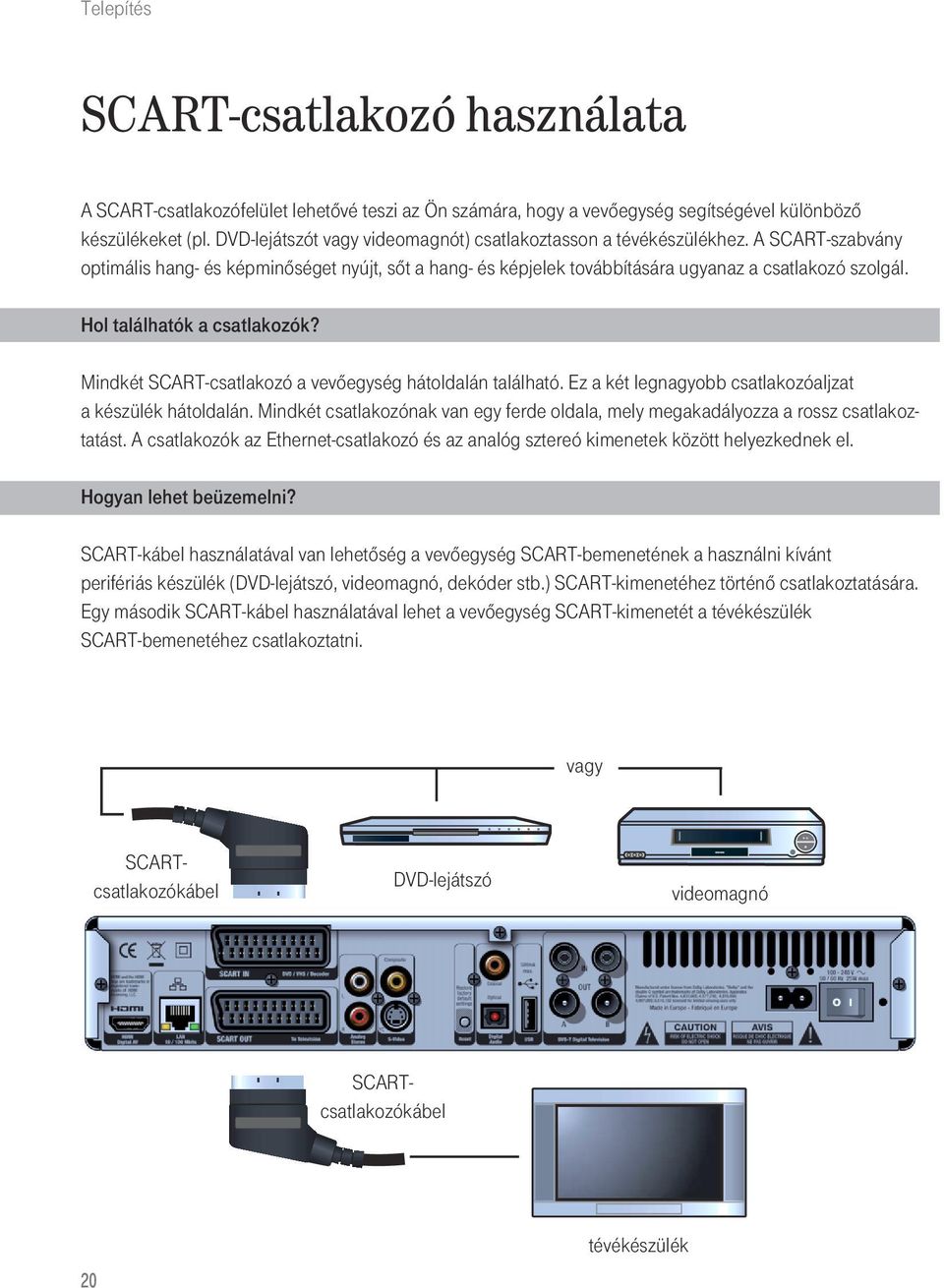

19 Telepítés SCART-csatlakozó használata A SCART-csatlakozófelület lehetôvé teszi az Ön számára, hogy a vevôegység segítségével különbözô készülékeket (pl. DVD-lejátszót vagy videomagnót) csatlakoztasson a tévékészülékhez. A SCART-szabvány optimális hang- és képminôséget nyújt, sôt a hang- és képjelek továbbítására ugyanaz a csatlakozó szolgál. Hol találhatók a csatlakozók? Mindkét SCART-csatlakozó a vevôegység hátoldalán található. Ez a két legnagyobb csatlakozóaljzat a készülék hátoldalán. Mindkét csatlakozónak van egy ferde oldala, mely megakadályozza a rossz csatlakoztatást. A csatlakozók az Ethernet-csatlakozó és az analóg sztereó kimenetek között helyezkednek el. Hogyan lehet beüzemelni? SCART-kábel használatával van lehetôség a vevôegység SCART-bemenetének a használni kívánt perifériás készülék (DVD-lejátszó, videomagnó, dekóder stb.) SCART-kimenetéhez történô csatlakoztatására. Egy második SCART-kábel használatával lehet a vevôegység SCART-kimenetét a tévékészülék SCART-bemenetéhez csatlakoztatni. vagy DVD-lejátszó videomagnó SCARTcsatlakozókábel SCARTcsatlakozókábel 20 tévékészülék

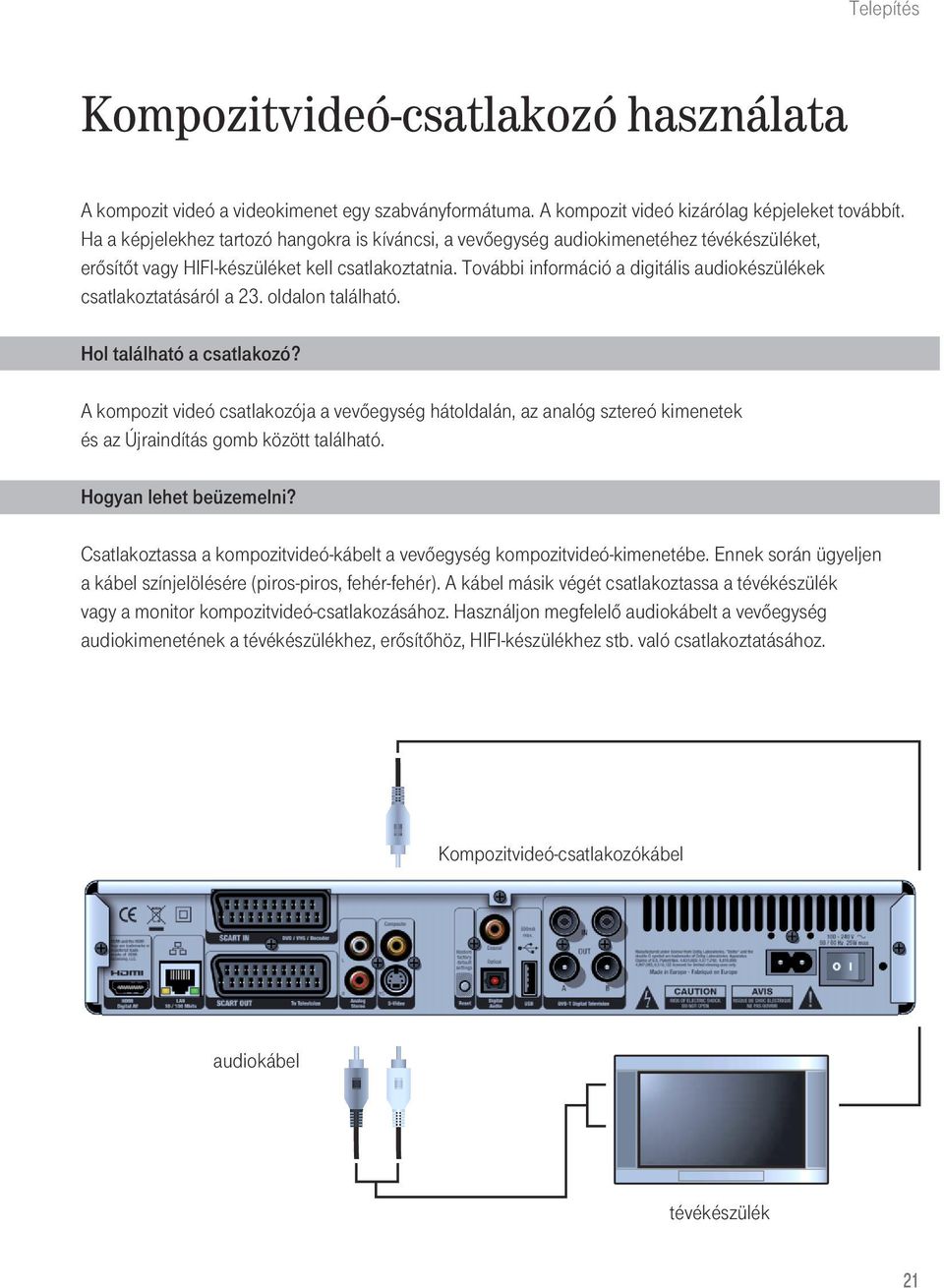

20 Telepítés Kompozitvideó-csatlakozó használata A kompozit videó a videokimenet egy szabványformátuma. A kompozit videó kizárólag képjeleket továbbít. Ha a képjelekhez tartozó hangokra is kíváncsi, a vevôegység audiokimenetéhez tévékészüléket, erôsítôt vagy HIFI-készüléket kell csatlakoztatnia. További információ a digitális audiokészülékek csatlakoztatásáról a 23. oldalon található. Hol található a csatlakozó? A kompozit videó csatlakozója a vevôegység hátoldalán, az analóg sztereó kimenetek és az Újraindítás gomb között található. Hogyan lehet beüzemelni? Csatlakoztassa a kompozitvideó-kábelt a vevôegység kompozitvideó-kimenetébe. Ennek során ügyeljen a kábel színjelölésére (piros-piros, fehér-fehér). A kábel másik végét csatlakoztassa a tévékészülék vagy a monitor kompozitvideó-csatlakozásához. Használjon megfelelô audiokábelt a vevôegység audiokimenetének a tévékészülékhez, erôsítôhöz, HIFI-készülékhez stb. való csatlakoztatásához. Kompozitvideó-csatlakozókábel audiokábel tévékészülék 21

21 Telepítés S-videó-csatlakozó használata Az S-videó a videokimenet egy másik (jobb minôségû) szabványformátuma. Az S-videó kizárólag képjeleket továbbít. Ha a képjelekhez tartozó hangokra is kíváncsi, a T-Home TV vevôegység audiokimenetéhez tévékészüléket, erôsítôt vagy HIFI-készüléket kell csatlakoztatnia. További információ a digitális audiokészülékek csatlakoztatásáról a 23. oldalon található. Hol található a csatlakozó? Az S-videó csatlakozója a vevôegység hátoldalán, az analóg sztereó kimenetek és az Újraindítás gomb között található. Hogyan lehet beüzemelni? S-videó-kábel használatával lehet a vevôegység S-videó-kimenetét a tévékészülék vagy a monitor bemenetéhez csatlakoztatni. Megfelelô audiokábel használatával lehet a T-Home TV vevôegység audiokimenetét a tévékészülékhez, erôsítôhöz, HIFI-készülékhez stb. csatlakoztatni. audiokábel S-videó-csatlakozókábel tévékészülék 22

22 Telepítés Digitális audiocsatlakozó használata A legjobb hangminôség érdekében a vevôegységet bármely digitális HIFI-készülékhez, digitális erôsítôhöz vagy hasonló készülékhez egyszerûen lehet csatlakoztatni. A csatlakoztatás koaxiális kábellel vagy optikai csatlakozás révén történik. Hol találhatók a csatlakozók? A (koaxiális és optikai) digitális audiokimenetek a vevôegység hátoldalán, középen, az USB-csatlakozó mellett helyezkednek el. Hogyan kell használni ôket? A koaxiális vagy az optikai kábelt közvetlenül az audiorendszer (HIFI-készülék, erôsítô stb.) és a vevôegység között, ez utóbbi koaxiális csatlakozójához vagy optikai audiocsatlakozójához kapcsolja. vagy koaxiális csatlakozókábel optikai audio-csatlakozókábel vagy erôsítô HIFI-készülék 23

23 Telepítés DVB-T csatlakozó használata A digitális tévékészülékhez való négy DVB-T csatlakozó a vevôegység hátoldalán, az USB-csatlakozótól jobbra található. Hol találhatók a csatlakozók? Az egyik DVB-T bemenethez csatlakoztasson egy külsô digitális tévéjel vételére alkalmas készüléket (házi antenna, kábel, mûholdvevô stb.), és a tévékészüléket csatlakoztassa egy másik DVB-T kimenethez. Hogyan lehet beüzemelni? Csatlakoztassa a külsô DVB-T forrást a DVB-T A bemenethez. Ezután a rövid csatlakozókábelt csatlakoztassa a B bemenethez és az A kimenethez. DVB-T antenna antennakábel Fontos: A B bemenetet ( IN B ) és az A kimenetet ( OUT A ) a csomagban található rövid csatlakozókábellel csatlakoztassa! A T-Home TV-vevôegység verziótól függôen digitális tévéjelek (DVB-T) vételére is alkalmas lehet. Ennek a funkciónak a használatához rendelkeznie kell egy DVB-T antennával, ill. a T-Home TVvevôegység vezérlôszoftverét frissítenie kell. Az ehhez szükséges frissítést a T-Online rendelkezésre bocsátja, amennyiben a szolgáltatás a digitális földfelszíni tévévétellel bôvül. A rendelkezésre álló frissítésekrôl és azok telepítésérôl a képernyôn megjelenített információ révén Ön automatikusan tájékoztatást kap. 24

24 Telepítés USB-csatlakozó használata A vevôegység két USB-csatlakozóhellyel rendelkezik, amelyek külsô USB-felülettel rendelkezô tárolóeszközök (merevlemezek vagy memóriakártyák) csatlakoztatására alkalmasak. A tárolóeszközt kívánság szerint az elülsô oldalon vagy a hátsó oldalon található USB-bemenetre lehet csatlakoztatni. Figyelem: a vevôegység nem támogat minden USB-tárolóeszközt! Az USB-támogatást folyamatosan bôvítjük. A késôbbiekben létrehozható, lehetô legnagyobb USB-támogatás telepítéséhez érdemes rendszeresen frissíteni a vevôegység szoftverét a mindenkori legújabb verzióra. Hol találhatók a csatlakozók? A vevôegység két USB-csatlakozóhellyel rendelkezik: az egyik a készülék elülsô oldalán jobbra, a másik a hátoldalán található. A lenti ábra a két csatlakozóhely elhelyezkedését mutatja. Hogyan kell használni ôket? Csatlakoztassa a tárolóeszköz USB-csatlakozóját a vevôegység egyik USB-interfészéhez. USB-interfészek USB-interfészek Figyelem: Egyszerre csak egy USB-aljzat/interfész/port használható! külsô merevlemez 25

25 Telepítés Újraindítás gomb Az Újraindítás gomb a vevôegység hátoldalán középen, közvetlenül a digitális audiokimenetek mellett található. Az Újraindítás gombbal valamennyi felhasználói beállítást ki lehet törölni, és a gyári beállításra lehet visszaállítani. A vevôegység hálózati beállításai is visszaállnak az alapértelmezett értékekre. T-Home TV-vevôegység visszaállítása Kapcsolja ki a készüléket a hátlapon található kapcsolóval. Nyomja be és tartsa nyomva az Újraindítás gombot. Közben kapcsolja be a készüléket. Körülbelül 5 másodperc múlva a készülék visszaáll alapállapotba, és megkezdi a vevôegység vezérlôszoftverének frissítését, ami akár 10 percig is eltarthat. Ezt követôen a készülék újraindul, és használatra kész. 26

26 Mûszaki adatok Leírás Teljesítményadatok Operációs rendszer Windows CE 5.0 Biztonsági rendszer MS DRM10; Macrovision Kezelés infravörös távirányítás Nyelv magyar/angol/német Hálózati protokoll TCP/IP, PPPoE, DHCP, HTTP, HTTPS, állandó IP-cím Hálózati interfészek 10/100 Mbit/s Ethernet Audio WAV, MIDI, WMA Video MPEG-1, -2, -4, WMV9, AVI Kép GIF, Animated GIF, BMP, WBMP, PNG Frissítés DSL-hálózaton Media Processor Sigma Designs SMP8634 Media processor Flash tároló 1 MB SDRAM 128 MB SDRAM Hûtés zajtalan üzemelés Tárolóeszköz 80 GB Hard Disk Drive Telepítés Melléklet Csatlakozóaljzatok Audio analóg 2 x RCA, sztereó (L, R) Audio digitális (S/PDIF) 1 x RCA (koaxiális), 1 x TosLink (optikai) Ethernet 1 x RJ-45, 10/100 Mbit/s HDMI HDMI 1.1 with HDCP copy protection for HD TV TV SCART sztereó hang, kívánság szerint RGB / Super Video / CVBS Video SCART sztereó hang, CVBS Super Video 1 x Mini DIN CVBS 1 x RCA USB 2 x USB 2.0 DVB-T 2 x DVB-T Digital Terrestrial TV Tuner Általános mûszaki jellemzôk Bemeneti feszültség Védelem Áramfogyasztás Hálózati kapcsoló Videoszabvány Környezeti feltételek AC 230 V, 50/60 Hz elkülönített belsô biztonság- és túlfeszültség-védelem max. 7 W (standby üzemmód), max. 40 W (normál üzemmód) AC-kapcsoló a készülék hátoldalán Be/Ki PAL +5 C és +45 C között (üzemelés), -40 C és +65 C között (tárolás) 27

27 Melléklet CE jelölés Ez a készülék a következô EU-irányelvekben foglalt követelményeknek felel meg: 89/336/EGK (a Tanács irányelve az elektromágneses összeférhetôségre vonatkozó tagállami jogszabályok közelítésérôl); 73/23/EGK (a Tanács meghatározott feszültséghatáron belüli használatra tervezett villamossági berendezésekre vonatkozó irányelve). A fent említett irányelveknek való megfelelôséget a készüléken található CE jelölés igazolja. A megfelelôségi nyilatkozat a következô címen tekinthetô meg: Deutsche Telekom AG T-Com Zentrale CE-Management Postfach Steinfurt Mûszaki vevôszolgálat Ha mûszaki problémák merülnek fel az Ön által vásárolt T-Home TV-vevôegységgel kapcsolatban, hívja a T-Online Ügyfélszolgálatát a 1234-es kékszámon. Az információs vonal hívása esetén, kérjük, készítse elô a készülék sorozatszámát. A sorozatszám tájékoztatást ad a készülékrôl a telefonos konzultáció során. A sorozatszámot a készülék alján található típustábla tartalmazza. Ha csatlakozási zavart észlel, kérjük, forduljon az Ön hálózatüzemeltetôjének ügyfélszolgálatához. A T-Online hálózatüzemeltetôjének mûszaki vevôszolgálata a 1234-es kékszámon érhetô el. 28

28 Melléklet Elemek Csak az elôírásnak megfelelô elemet (AAA 1,5 V) használjon! A vevôegységet tartalmazó csomag két AAA formátumú elemet tartalmaz. Ha környezetvédelmi megfontolásból elemek helyett akkumulátort kíván használni, ügyeljen arra, hogy az elektromos jellemzôk megfeleljenek az elemek jellemzôinek. Az akkumulátoroknak általában alacsonyabb kimeneti feszültségük van, és ezért meghibásodást okozhatnak. Az elemeket mindig a megfelelô polaritásra figyelemmel helyezze be! Az elemeket tartsa távol víztôl és nyílt lángtól! Ne szedje szét az elemeket! Az elemek maró hatású elektrolitot tartalmaznak, amely szétszedéskor kifolyhat. Ne tegye ki az elemeket rövidzárlatnak (veszélyes)! Különösen kerülje azokat a rövidzárlatokat, amelyeket tárolás és szállítás közben kulcscsomók, fémlapok stb. idézhetnek elô, és ügyeljen arra, hogy az elemek ne érintkezzenek zsírtartalmú anyagokkal! Az elemeket ezért a távirányítóból kivéve, külön csomagolásban kell tárolni. Ügyeljen arra is, hogy az elem érintkezôi zsírmentesek maradjanak!! A készülék elemeket vagy újratölthetô elemeket (akkumulátorokat) tartalmaz, amelyek az üzemeléshez vagy bizonyos mûködési funkcióhoz szükségesek. A károsanyag-tartalmú elemek az itt bemutatott szimbólummal vannak megjelölve. Az így jelölt elemeket nem szabad háztartási hulladékként ártalmatlanítani. A vonatkozó jogszabályok arra kötelezik a fogyasztót, hogy az elhasznált elemeket a forgalmazónak vagy egy engedélyezett ártalmatlanító szervnek adja át. Kérjük, járuljon hozzá a környezetvédelemhez oly módon, hogy az elemeket nem dobja a háztartási hulladékgyûjtôbe. 29

29 Melléklet Az elemek a rajtuk feltüntetett kémiai jelekkel jelölt anyagokat tartalmazzák. A feltüntetett jelek a következô anyagokat jelentik: Cd kadmium, Hg higany, Pb ólom. Az elhasznált elemeket vigye az Ön területén illetékes ártalmatlanító szerv által fenntartott kommunális gyûjtôhelyre (pl. elemgyûjtô konténer vagy újrahasznosító udvar). Tisztítás A T-Home TV-vevôegységet idônként enyhén nedves, szálmentes vagy antisztatikus kendôvel törölje le, soha ne száraz kendôvel (a sztatikus feltöltôdés miatt)! Ne használjon maró hatású tisztító- és súrolószereket! 30

30 Melléklet Hibaelhárítás Hiba Lehetséges ok Megoldás Nincs LED-kijelzés az elülsô A hálózati kábel nincs Csatlakoztassa helyesen a kábelt. oldalon, nincs hálózati rendesen csatlakoztatva. kapcsolat Nincs kép a képernyôn A készülék standby Kapcsolja be a készüléket. üzemmódban van. Dugja be helyesen Nincs kapcsolat a SCART- a SCART-kábelt. kábelen a vevôegység és a tévékészülék között. Nincs hang Az audiokábel nincs rendesen Ellenôrizze a csatlakozást. csatlakoztatva. A készülék teljesen Növelje a hangerôt. le van halkítva. A hang ki van kapcsolva. Nyomja meg még egyszer a Némítás gombot. A távirányító nem mûködik Helytelen kezelés. Irányítsa a távirányítót Az elemek üresek, vagy rosszul a tévékészülékre. vannak betéve. Cserélje ki az elemeket, vagy helyezze be megfelelôen azokat. 31

31 Kiadó: T-Online Magyarország Zrt. Kiadva: augusztus A változtatások joga fenntartva.
