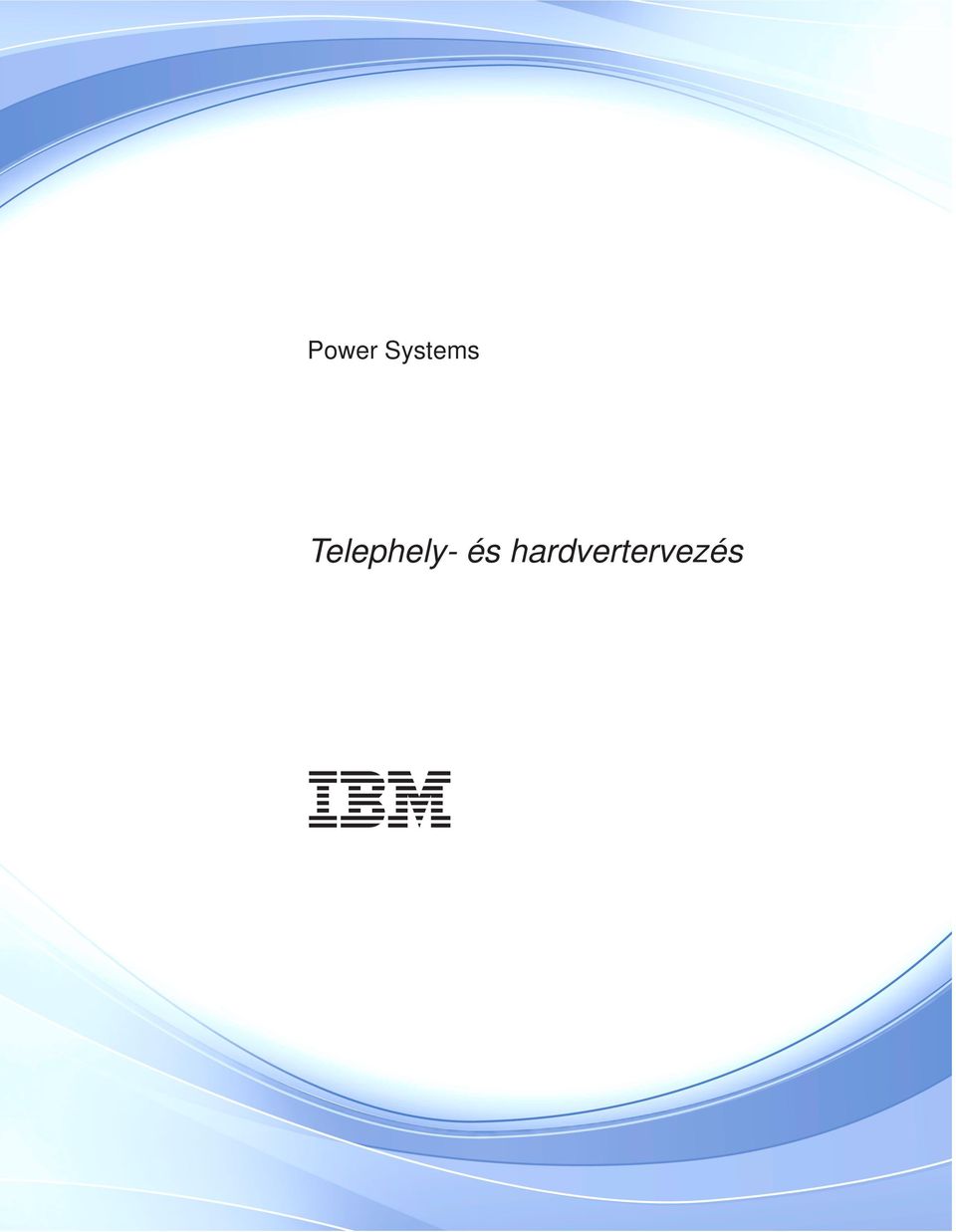

1 Power Systems Telephely- és hardvertervezés

2

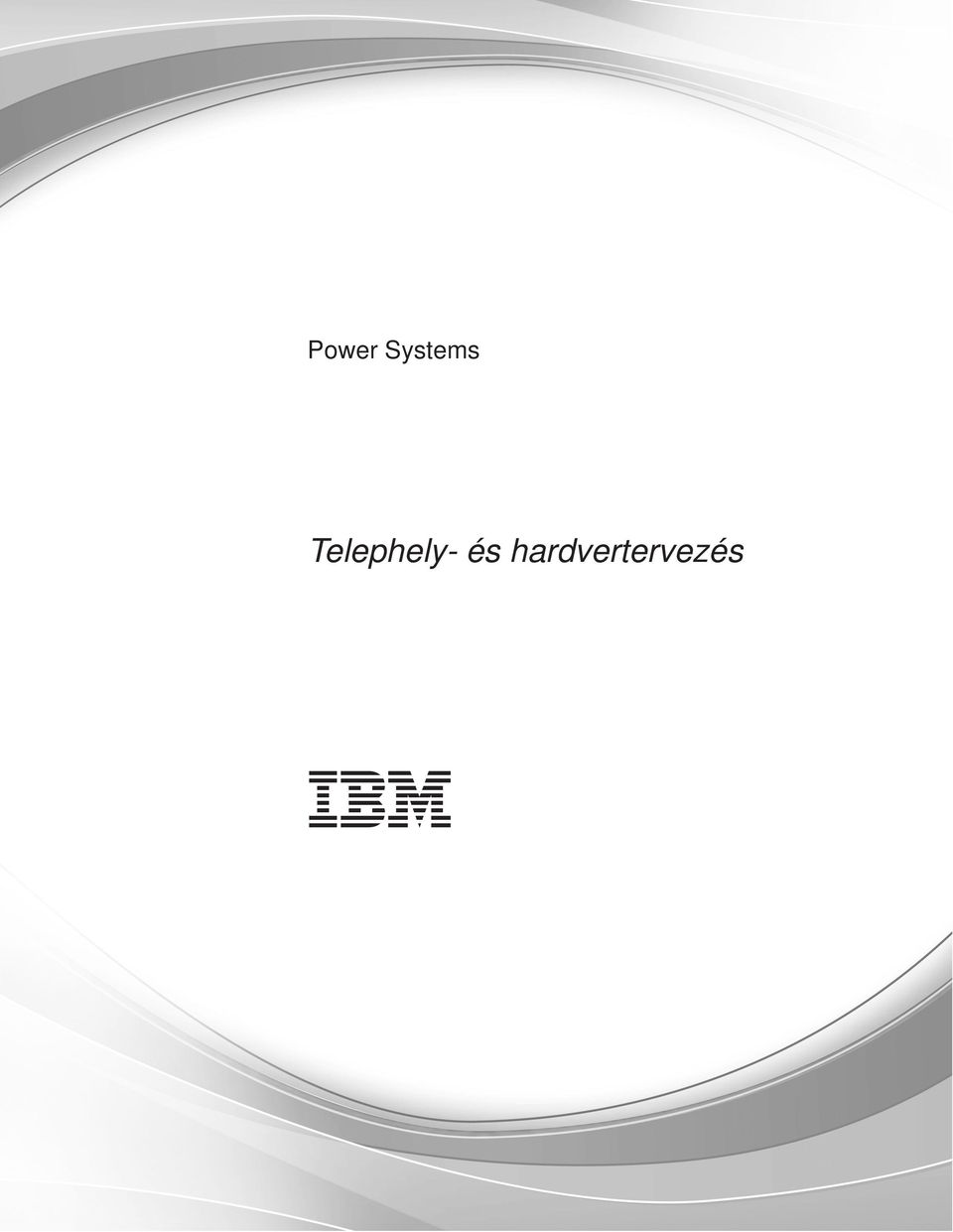

3 Power Systems Telephely- és hardvertervezés

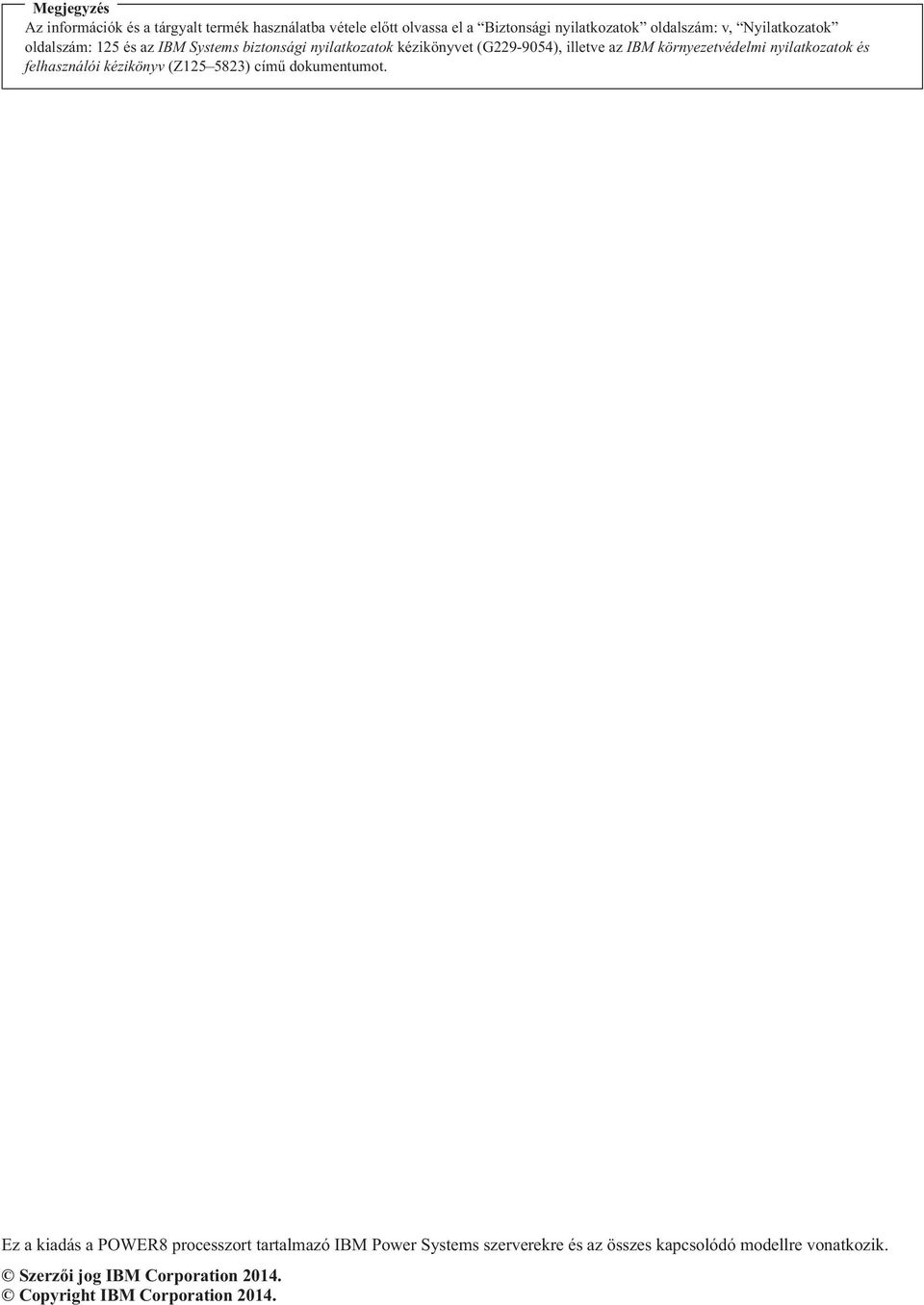

4 Megjegyzés Az információk és a tárgyalt termék használatba vétele előtt olvassa el a Biztonsági nyilatkozatok oldalszám: v, Nyilatkozatok oldalszám: 125 és az IBM Systems biztonsági nyilatkozatok kézikönyvet (G ), illetve az IBM környezetvédelmi nyilatkozatok és felhasználói kézikönyv (Z ) című dokumentumot. Ez a kiadás a POWER8 processzort tartalmazó IBM Power Systems szerverekre és az összes kapcsolódó modellre vonatkozik. Szerzői jog IBM Corporation Copyright IBM Corporation 2014.

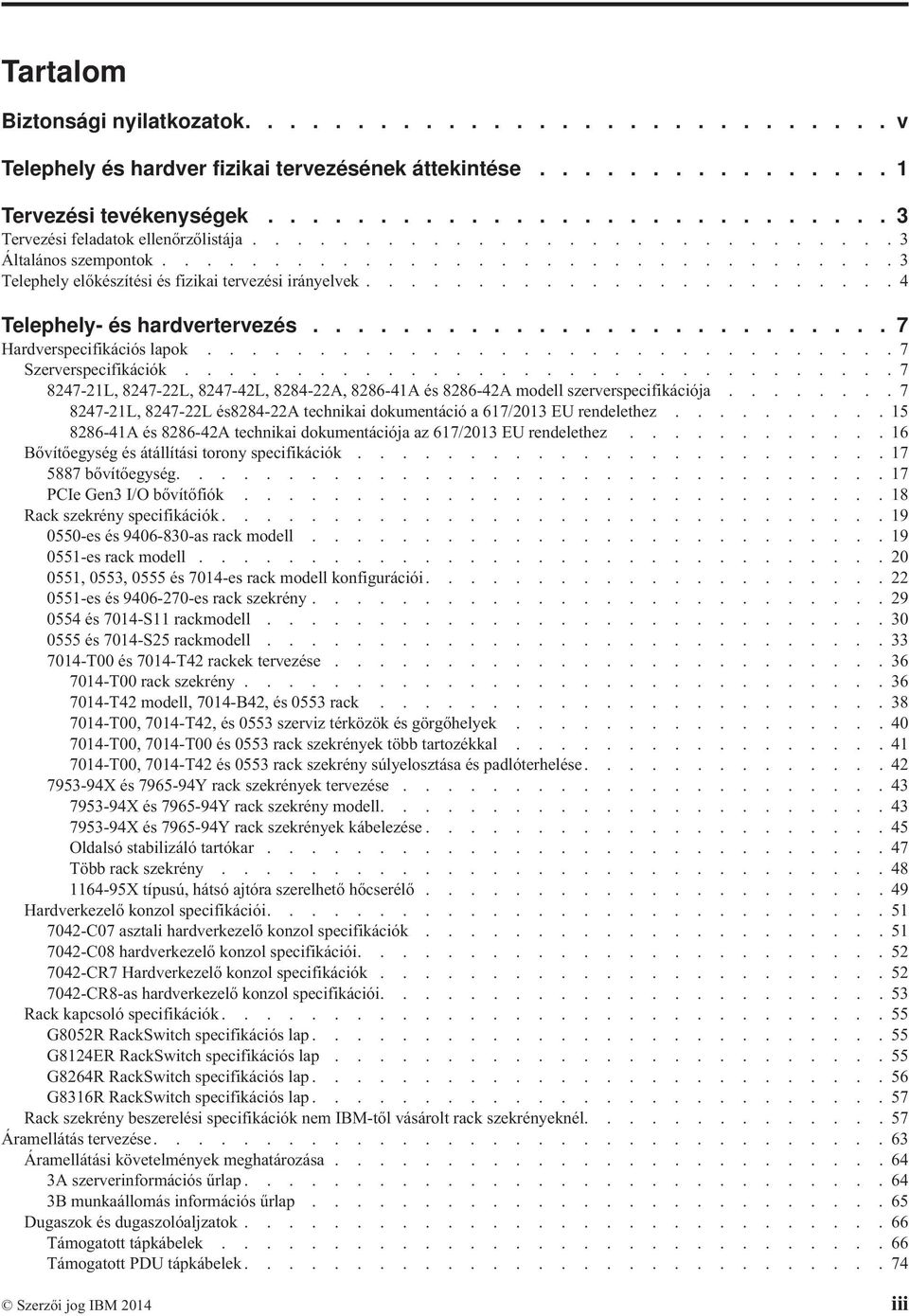

5 Tartalom Biztonsági nyilatkozatok v Telephely és hardver fizikai tervezésének áttekintése Tervezési tevékenységek Tervezési feladatok ellenőrzőlistája Általános szempontok Telephely előkészítési és fizikai tervezési irányelvek Telephely- és hardvertervezés Hardverspecifikációs lapok Szerverspecifikációk L, L, L, A, A és A modell szerverspecifikációja L, L és a technikai dokumentáció a 617/2013 EU rendelethez A és A technikai dokumentációja az 617/2013 EU rendelethez Bővítőegység és átállítási torony specifikációk bővítőegység PCIe Gen3 I/O bővítőfiók Rack szekrény specifikációk es és as rack modell es rack modell , 0553, 0555 és 7014-es rack modell konfigurációi es és es rack szekrény és 7014-S11 rackmodell és 7014-S25 rackmodell T00 és 7014-T42 rackek tervezése T00 rack szekrény T42 modell, 7014-B42, és 0553 rack T00, 7014-T42, és 0553 szerviz térközök és görgőhelyek T00, 7014-T00 és 0553 rack szekrények több tartozékkal T00, 7014-T42 és 0553 rack szekrény súlyelosztása és padlóterhelése X és Y rack szekrények tervezése X és Y rack szekrény modell X és Y rack szekrények kábelezése Oldalsó stabilizáló tartókar Több rack szekrény X típusú, hátsó ajtóra szerelhető hőcserélő Hardverkezelő konzol specifikációi C07 asztali hardverkezelő konzol specifikációk C08 hardverkezelő konzol specifikációi CR7 Hardverkezelő konzol specifikációk CR8-as hardverkezelő konzol specifikációi Rack kapcsoló specifikációk G8052R RackSwitch specifikációs lap G8124ER RackSwitch specifikációs lap G8264R RackSwitch specifikációs lap G8316R RackSwitch specifikációs lap Rack szekrény beszerelési specifikációk nem IBM-től vásárolt rack szekrényeknél Áramellátás tervezése Áramellátási követelmények meghatározása A szerverinformációs űrlap B munkaállomás információs űrlap Dugaszok és dugaszolóaljzatok Támogatott tápkábelek Támogatott PDU tápkábelek Szerzői jog IBM 2014 iii

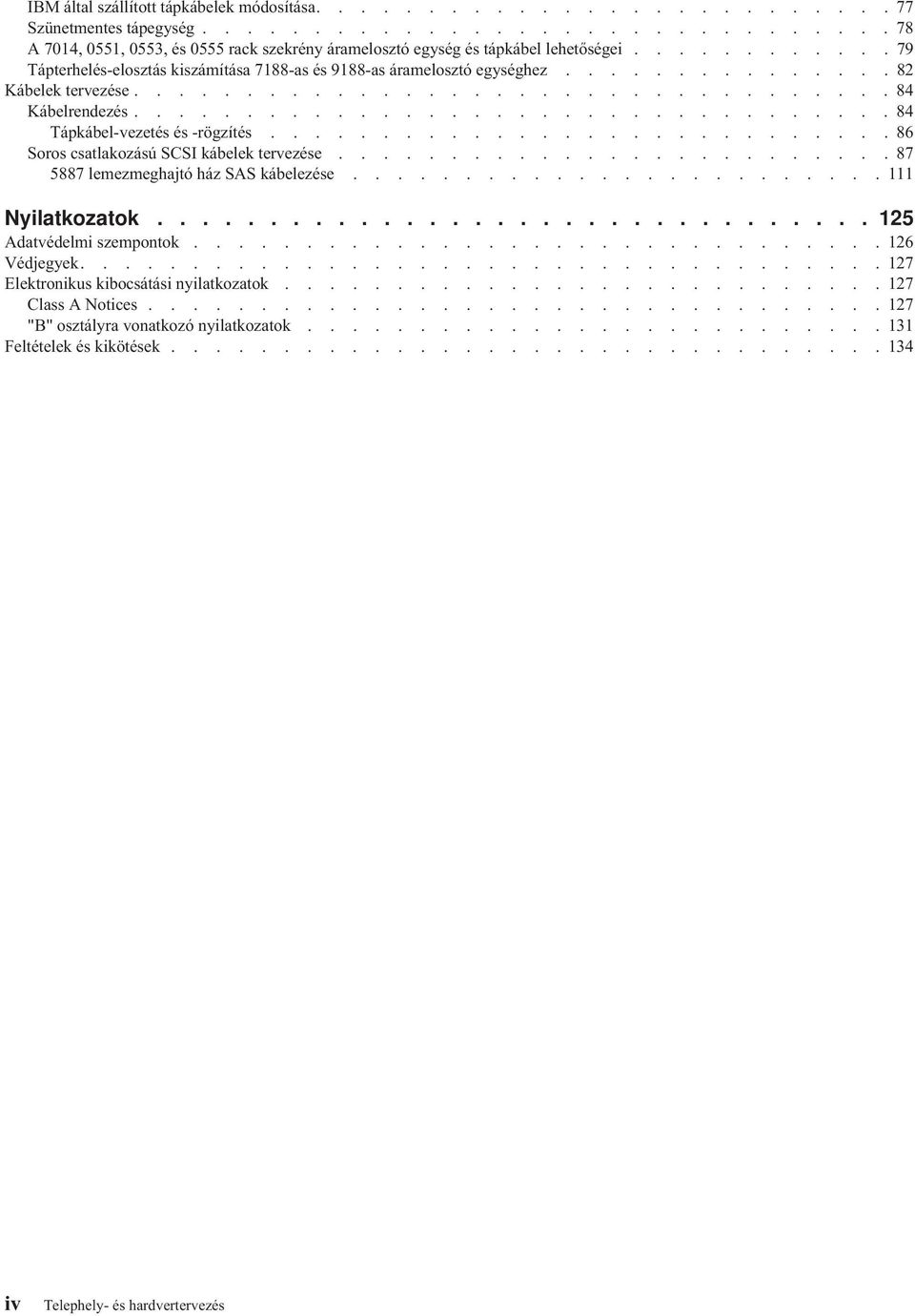

6 IBM által szállított tápkábelek módosítása Szünetmentes tápegység A 7014, 0551, 0553, és 0555 rack szekrény áramelosztó egység és tápkábel lehetőségei Tápterhelés-elosztás kiszámítása 7188-as és 9188-as áramelosztó egységhez Kábelek tervezése Kábelrendezés Tápkábel-vezetés és -rögzítés Soros csatlakozású SCSI kábelek tervezése lemezmeghajtó ház SAS kábelezése Nyilatkozatok Adatvédelmi szempontok Védjegyek Elektronikus kibocsátási nyilatkozatok Class A Notices "B" osztályra vonatkozó nyilatkozatok Feltételek és kikötések iv Telephely- és hardvertervezés

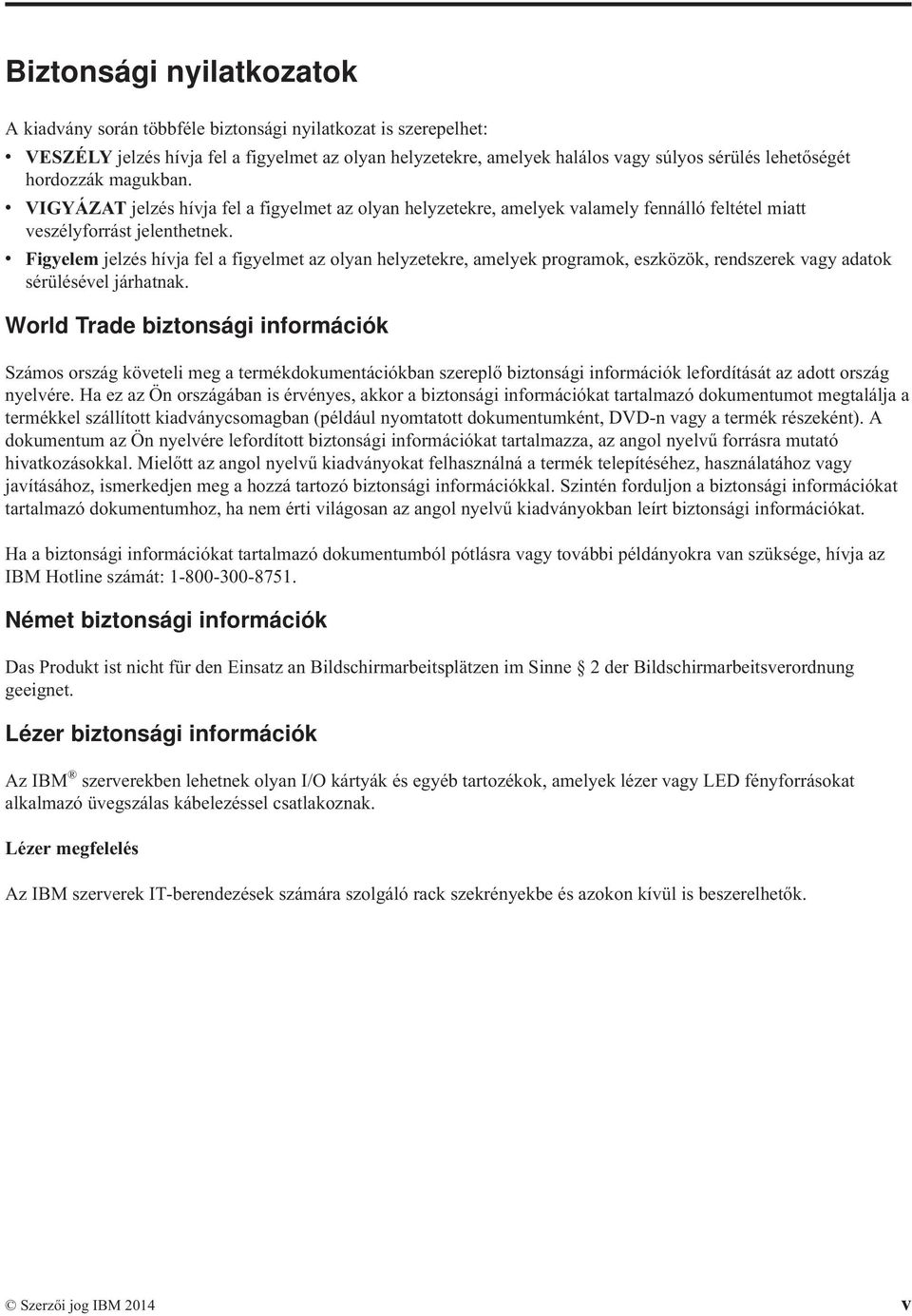

7 Biztonsági nyilatkozatok A kiadvány során többféle biztonsági nyilatkozat is szerepelhet: v VESZÉLY jelzés hívja fel a figyelmet az olyan helyzetekre, amelyek halálos vagy súlyos sérülés lehetőségét hordozzák magukban. v VIGYÁZAT jelzés hívja fel a figyelmet az olyan helyzetekre, amelyek valamely fennálló feltétel miatt veszélyforrást jelenthetnek. v Figyelem jelzés hívja fel a figyelmet az olyan helyzetekre, amelyek programok, eszközök, rendszerek vagy adatok sérülésével járhatnak. World Trade biztonsági információk Számos ország követeli meg a termékdokumentációkban szereplő biztonsági információk lefordítását az adott ország nyelvére. Ha ez az Ön országában is érvényes, akkor a biztonsági információkat tartalmazó dokumentumot megtalálja a termékkel szállított kiadványcsomagban (például nyomtatott dokumentumként, DVD-n vagy a termék részeként). A dokumentum az Ön nyelvére lefordított biztonsági információkat tartalmazza, az angol nyelvű forrásra mutató hivatkozásokkal. Mielőtt az angol nyelvű kiadványokat felhasználná a termék telepítéséhez, használatához vagy javításához, ismerkedjen meg a hozzá tartozó biztonsági információkkal. Szintén forduljon a biztonsági információkat tartalmazó dokumentumhoz, ha nem érti világosan az angol nyelvű kiadványokban leírt biztonsági információkat. Ha a biztonsági információkat tartalmazó dokumentumból pótlásra vagy további példányokra van szüksége, hívja az IBM Hotline számát: Német biztonsági információk Das Produkt ist nicht für den Einsatz an Bildschirmarbeitsplätzen im Sinne 2 der Bildschirmarbeitsverordnung geeignet. Lézer biztonsági információk Az IBM szerverekben lehetnek olyan I/O kártyák és egyéb tartozékok, amelyek lézer vagy LED fényforrásokat alkalmazó üvegszálas kábelezéssel csatlakoznak. Lézer megfelelés Az IBM szerverek IT-berendezések számára szolgáló rack szekrényekbe és azokon kívül is beszerelhetők. Szerzői jog IBM 2014 v

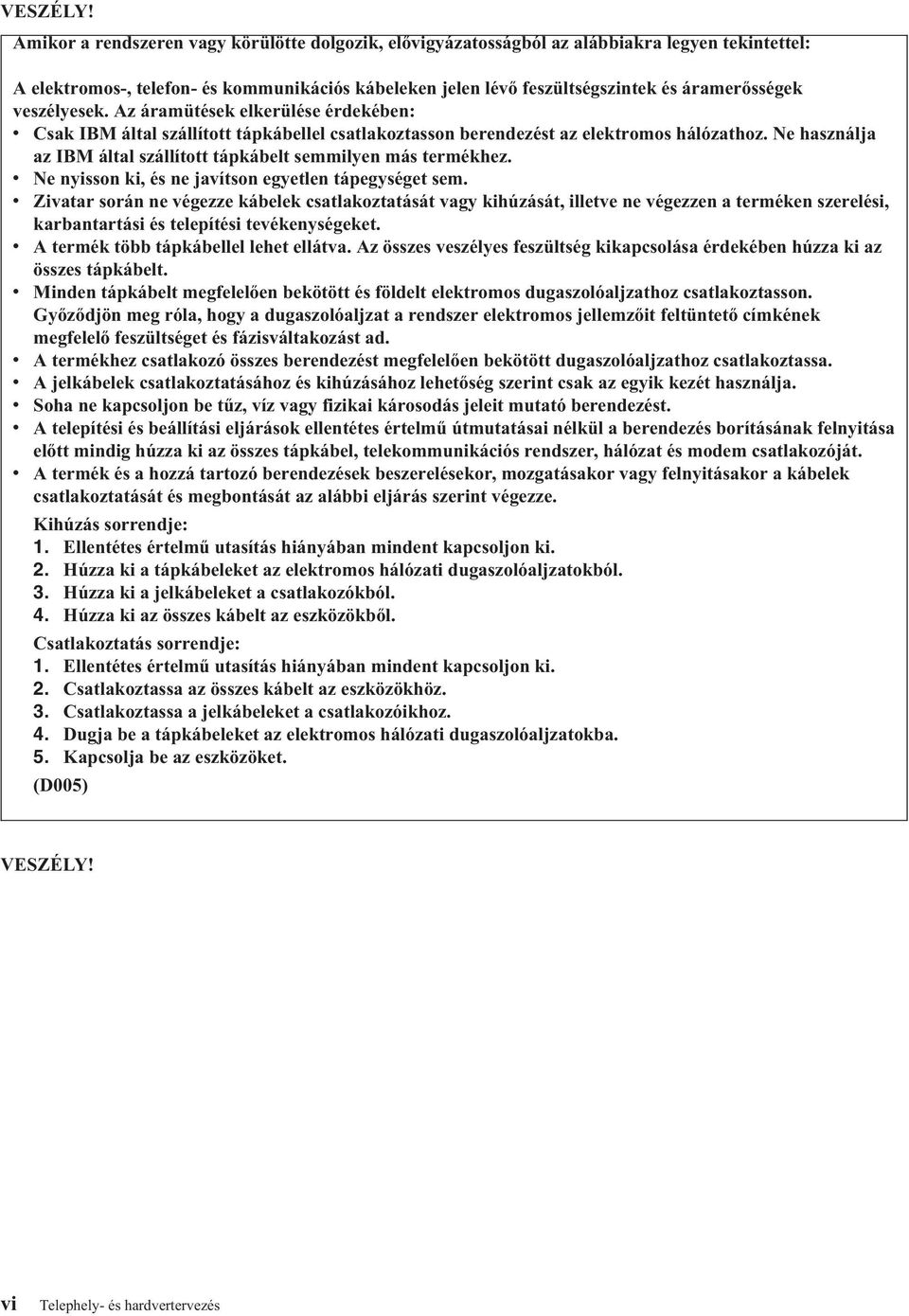

8 VESZÉLY! Amikor a rendszeren vagy körülötte dolgozik, elővigyázatosságból az alábbiakra legyen tekintettel: A elektromos-, telefon- és kommunikációs kábeleken jelen lévő feszültségszintek és áramerősségek veszélyesek. Az áramütések elkerülése érdekében: v Csak IBM által szállított tápkábellel csatlakoztasson berendezést az elektromos hálózathoz. Ne használja az IBM által szállított tápkábelt semmilyen más termékhez. v Ne nyisson ki, és ne javítson egyetlen tápegységet sem. v Zivatar során ne végezze kábelek csatlakoztatását vagy kihúzását, illetve ne végezzen a terméken szerelési, karbantartási és telepítési tevékenységeket. v A termék több tápkábellel lehet ellátva. Az összes veszélyes feszültség kikapcsolása érdekében húzza ki az összes tápkábelt. v Minden tápkábelt megfelelően bekötött és földelt elektromos dugaszolóaljzathoz csatlakoztasson. Győződjön meg róla, hogy a dugaszolóaljzat a rendszer elektromos jellemzőit feltüntető címkének megfelelő feszültséget és fázisváltakozást ad. v A termékhez csatlakozó összes berendezést megfelelően bekötött dugaszolóaljzathoz csatlakoztassa. v A jelkábelek csatlakoztatásához és kihúzásához lehetőség szerint csak az egyik kezét használja. v Soha ne kapcsoljon be tűz, víz vagy fizikai károsodás jeleit mutató berendezést. v A telepítési és beállítási eljárások ellentétes értelmű útmutatásai nélkül a berendezés borításának felnyitása előtt mindig húzza ki az összes tápkábel, telekommunikációs rendszer, hálózat és modem csatlakozóját. v A termék és a hozzá tartozó berendezések beszerelésekor, mozgatásakor vagy felnyitásakor a kábelek csatlakoztatását és megbontását az alábbi eljárás szerint végezze. Kihúzás sorrendje: 1. Ellentétes értelmű utasítás hiányában mindent kapcsoljon ki. 2. Húzza ki a tápkábeleket az elektromos hálózati dugaszolóaljzatokból. 3. Húzza ki a jelkábeleket a csatlakozókból. 4. Húzza ki az összes kábelt az eszközökből. Csatlakoztatás sorrendje: 1. Ellentétes értelmű utasítás hiányában mindent kapcsoljon ki. 2. Csatlakoztassa az összes kábelt az eszközökhöz. 3. Csatlakoztassa a jelkábeleket a csatlakozóikhoz. 4. Dugja be a tápkábeleket az elektromos hálózati dugaszolóaljzatokba. 5. Kapcsolja be az eszközöket. (D005) VESZÉLY! vi Telephely- és hardvertervezés

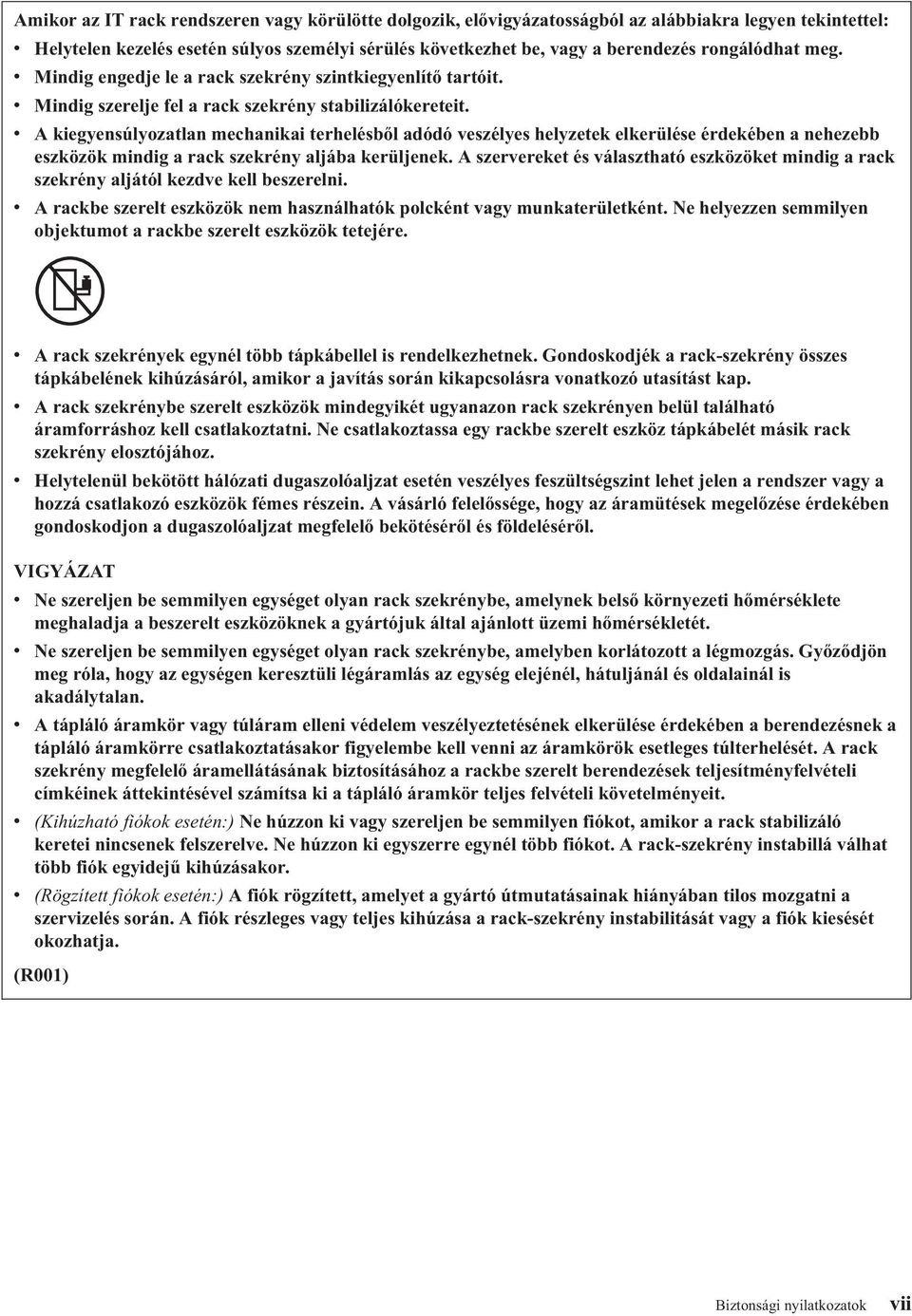

9 Amikor az IT rack rendszeren vagy körülötte dolgozik, elővigyázatosságból az alábbiakra legyen tekintettel: v Helytelen kezelés esetén súlyos személyi sérülés következhet be, vagy a berendezés rongálódhat meg. v Mindig engedje le a rack szekrény szintkiegyenlítő tartóit. v Mindig szerelje fel a rack szekrény stabilizálókereteit. v A kiegyensúlyozatlan mechanikai terhelésből adódó veszélyes helyzetek elkerülése érdekében a nehezebb eszközök mindig a rack szekrény aljába kerüljenek. A szervereket és választható eszközöket mindig a rack szekrény aljától kezdve kell beszerelni. v A rackbe szerelt eszközök nem használhatók polcként vagy munkaterületként. Ne helyezzen semmilyen objektumot a rackbe szerelt eszközök tetejére. v A rack szekrények egynél több tápkábellel is rendelkezhetnek. Gondoskodjék a rack-szekrény összes tápkábelének kihúzásáról, amikor a javítás során kikapcsolásra vonatkozó utasítást kap. v A rack szekrénybe szerelt eszközök mindegyikét ugyanazon rack szekrényen belül található áramforráshoz kell csatlakoztatni. Ne csatlakoztassa egy rackbe szerelt eszköz tápkábelét másik rack szekrény elosztójához. v Helytelenül bekötött hálózati dugaszolóaljzat esetén veszélyes feszültségszint lehet jelen a rendszer vagy a hozzá csatlakozó eszközök fémes részein. A vásárló felelőssége, hogy az áramütések megelőzése érdekében gondoskodjon a dugaszolóaljzat megfelelő bekötéséről és földeléséről. VIGYÁZAT v Ne szereljen be semmilyen egységet olyan rack szekrénybe, amelynek belső környezeti hőmérséklete meghaladja a beszerelt eszközöknek a gyártójuk által ajánlott üzemi hőmérsékletét. v Ne szereljen be semmilyen egységet olyan rack szekrénybe, amelyben korlátozott a légmozgás. Győződjön meg róla, hogy az egységen keresztüli légáramlás az egység elejénél, hátuljánál és oldalainál is akadálytalan. v A tápláló áramkör vagy túláram elleni védelem veszélyeztetésének elkerülése érdekében a berendezésnek a tápláló áramkörre csatlakoztatásakor figyelembe kell venni az áramkörök esetleges túlterhelését. A rack szekrény megfelelő áramellátásának biztosításához a rackbe szerelt berendezések teljesítményfelvételi címkéinek áttekintésével számítsa ki a tápláló áramkör teljes felvételi követelményeit. v (Kihúzható fiókok esetén:) Ne húzzon ki vagy szereljen be semmilyen fiókot, amikor a rack stabilizáló keretei nincsenek felszerelve. Ne húzzon ki egyszerre egynél több fiókot. A rack-szekrény instabillá válhat több fiók egyidejű kihúzásakor. v (Rögzített fiókok esetén:) A fiók rögzített, amelyet a gyártó útmutatásainak hiányában tilos mozgatni a szervizelés során. A fiók részleges vagy teljes kihúzása a rack-szekrény instabilitását vagy a fiók kiesését okozhatja. (R001) Biztonsági nyilatkozatok vii

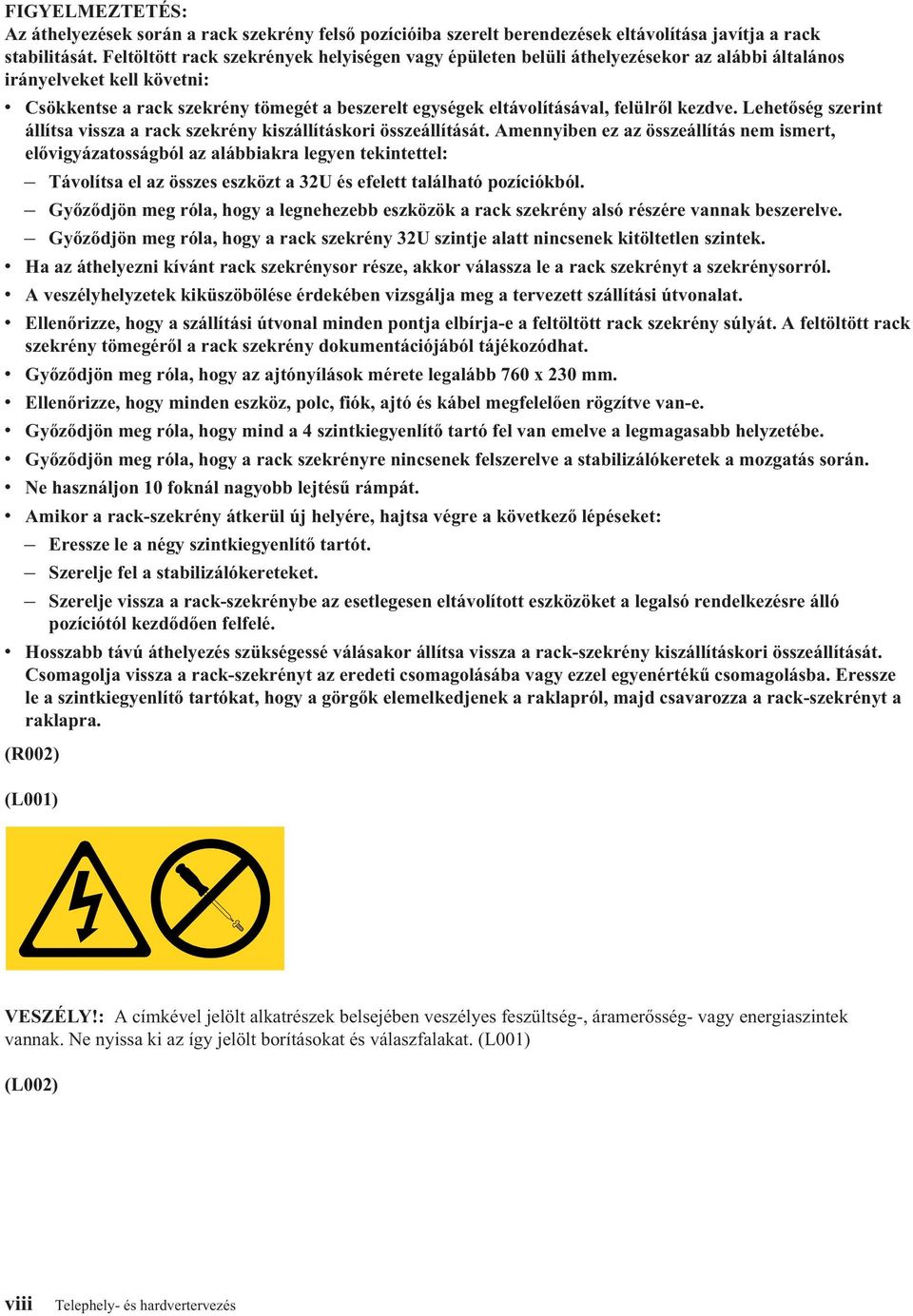

10 FIGYELMEZTETÉS: Az áthelyezések során a rack szekrény felső pozícióiba szerelt berendezések eltávolítása javítja a rack stabilitását. Feltöltött rack szekrények helyiségen vagy épületen belüli áthelyezésekor az alábbi általános irányelveket kell követni: v Csökkentse a rack szekrény tömegét a beszerelt egységek eltávolításával, felülről kezdve. Lehetőség szerint állítsa vissza a rack szekrény kiszállításkori összeállítását. Amennyiben ez az összeállítás nem ismert, elővigyázatosságból az alábbiakra legyen tekintettel: Távolítsa el az összes eszközt a 32U és efelett található pozíciókból. Győződjön meg róla, hogy a legnehezebb eszközök a rack szekrény alsó részére vannak beszerelve. Győződjön meg róla, hogy a rack szekrény 32U szintje alatt nincsenek kitöltetlen szintek. v Ha az áthelyezni kívánt rack szekrénysor része, akkor válassza le a rack szekrényt a szekrénysorról. v A veszélyhelyzetek kiküszöbölése érdekében vizsgálja meg a tervezett szállítási útvonalat. v Ellenőrizze, hogy a szállítási útvonal minden pontja elbírja-e a feltöltött rack szekrény súlyát. A feltöltött rack szekrény tömegéről a rack szekrény dokumentációjából tájékozódhat. v Győződjön meg róla, hogy az ajtónyílások mérete legalább 760 x 230 mm. v Ellenőrizze, hogy minden eszköz, polc, fiók, ajtó és kábel megfelelően rögzítve van-e. v Győződjön meg róla, hogy mind a 4 szintkiegyenlítő tartó fel van emelve a legmagasabb helyzetébe. v Győződjön meg róla, hogy a rack szekrényre nincsenek felszerelve a stabilizálókeretek a mozgatás során. v Ne használjon 10 foknál nagyobb lejtésű rámpát. v Amikor a rack-szekrény átkerül új helyére, hajtsa végre a következő lépéseket: Eressze le a négy szintkiegyenlítő tartót. Szerelje fel a stabilizálókereteket. Szerelje vissza a rack-szekrénybe az esetlegesen eltávolított eszközöket a legalsó rendelkezésre álló pozíciótól kezdődően felfelé. v Hosszabb távú áthelyezés szükségessé válásakor állítsa vissza a rack-szekrény kiszállításkori összeállítását. Csomagolja vissza a rack-szekrényt az eredeti csomagolásába vagy ezzel egyenértékű csomagolásba. Eressze le a szintkiegyenlítő tartókat, hogy a görgők elemelkedjenek a raklapról, majd csavarozza a rack-szekrényt a raklapra. (R002) (L001) VESZÉLY!: A címkével jelölt alkatrészek belsejében veszélyes feszültség-, áramerősség- vagy energiaszintek vannak. Ne nyissa ki az így jelölt borításokat és válaszfalakat. (L001) (L002) viii Telephely- és hardvertervezés

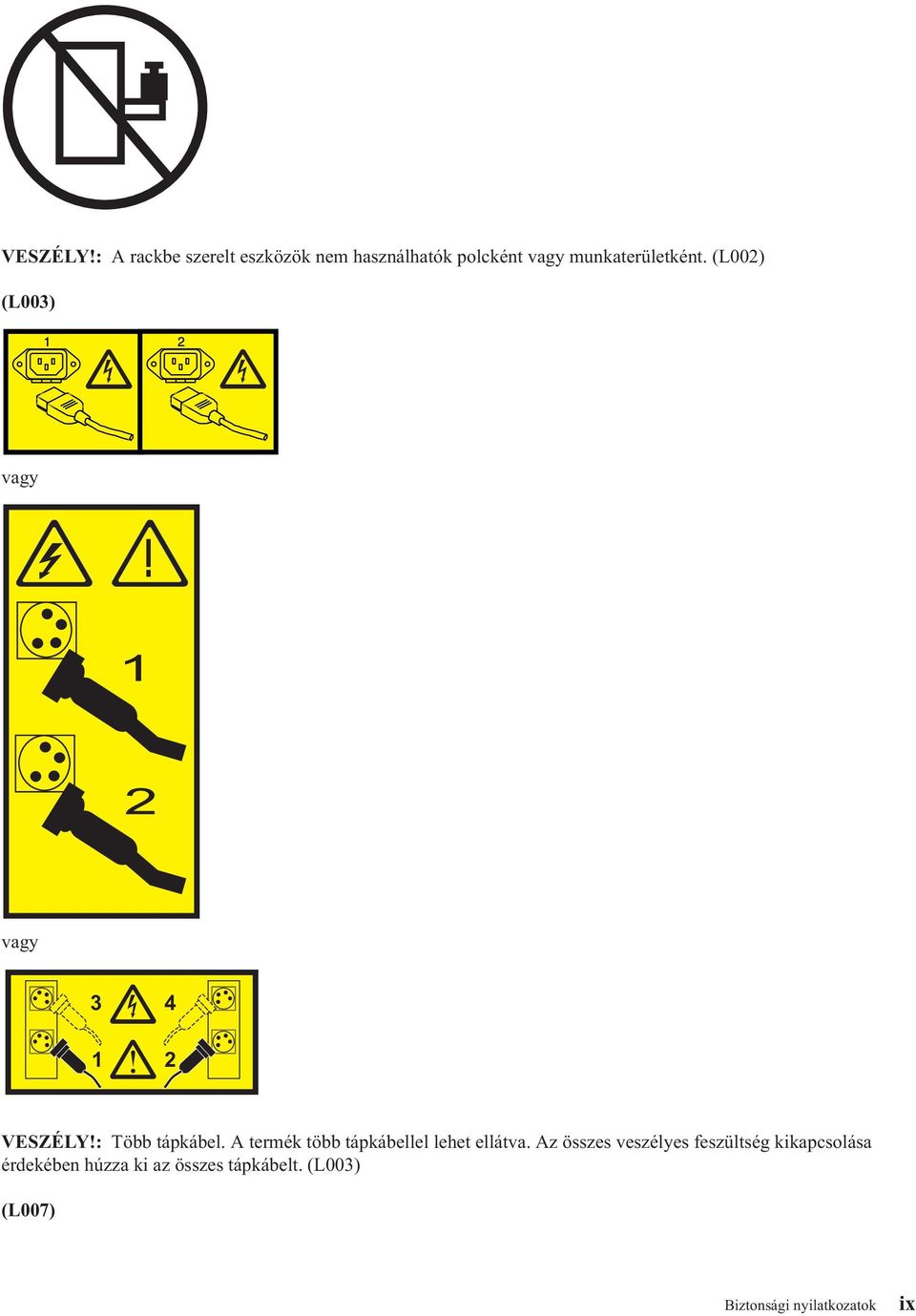

11 VESZÉLY!: A rackbe szerelt eszközök nem használhatók polcként vagy munkaterületként. (L002) (L003) vagy vagy VESZÉLY!: Több tápkábel. A termék több tápkábellel lehet ellátva. Az összes veszélyes feszültség kikapcsolása érdekében húzza ki az összes tápkábelt. (L003) (L007) Biztonsági nyilatkozatok ix

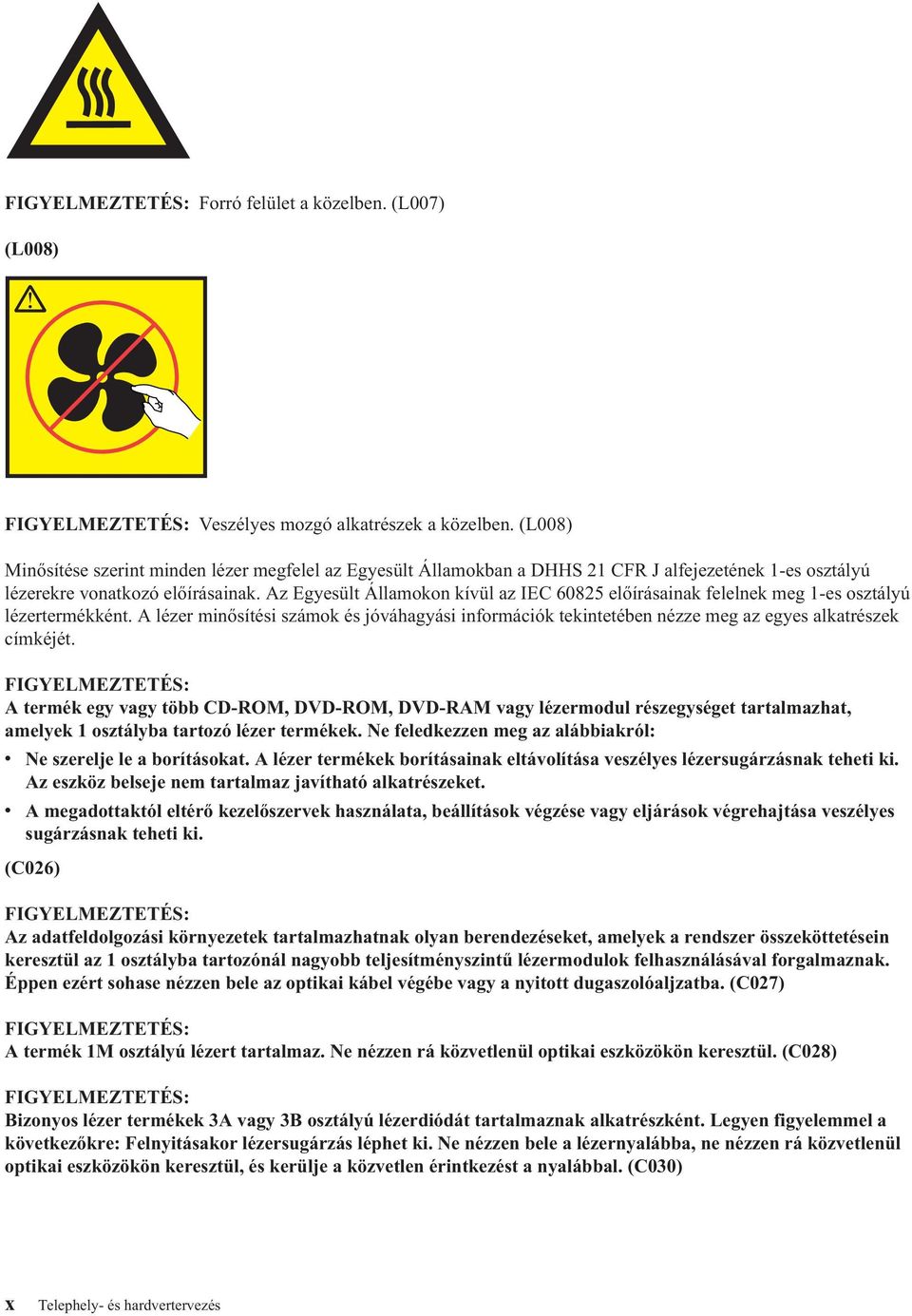

12 FIGYELMEZTETÉS: Forró felület a közelben. (L007) (L008) FIGYELMEZTETÉS: Veszélyes mozgó alkatrészek a közelben. (L008) Minősítése szerint minden lézer megfelel az Egyesült Államokban a DHHS 21 CFR J alfejezetének 1-es osztályú lézerekre vonatkozó előírásainak. Az Egyesült Államokon kívül az IEC előírásainak felelnek meg 1-es osztályú lézertermékként. A lézer minősítési számok és jóváhagyási információk tekintetében nézze meg az egyes alkatrészek címkéjét. FIGYELMEZTETÉS: A termék egy vagy több CD-ROM, DVD-ROM, DVD-RAM vagy lézermodul részegységet tartalmazhat, amelyek 1 osztályba tartozó lézer termékek. Ne feledkezzen meg az alábbiakról: v Ne szerelje le a borításokat. A lézer termékek borításainak eltávolítása veszélyes lézersugárzásnak teheti ki. Az eszköz belseje nem tartalmaz javítható alkatrészeket. v A megadottaktól eltérő kezelőszervek használata, beállítások végzése vagy eljárások végrehajtása veszélyes sugárzásnak teheti ki. (C026) FIGYELMEZTETÉS: Az adatfeldolgozási környezetek tartalmazhatnak olyan berendezéseket, amelyek a rendszer összeköttetésein keresztül az 1 osztályba tartozónál nagyobb teljesítményszintű lézermodulok felhasználásával forgalmaznak. Éppen ezért sohase nézzen bele az optikai kábel végébe vagy a nyitott dugaszolóaljzatba. (C027) FIGYELMEZTETÉS: A termék 1M osztályú lézert tartalmaz. Ne nézzen rá közvetlenül optikai eszközökön keresztül. (C028) FIGYELMEZTETÉS: Bizonyos lézer termékek 3A vagy 3B osztályú lézerdiódát tartalmaznak alkatrészként. Legyen figyelemmel a következőkre: Felnyitásakor lézersugárzás léphet ki. Ne nézzen bele a lézernyalábba, ne nézzen rá közvetlenül optikai eszközökön keresztül, és kerülje a közvetlen érintkezést a nyalábbal. (C030) x Telephely- és hardvertervezés

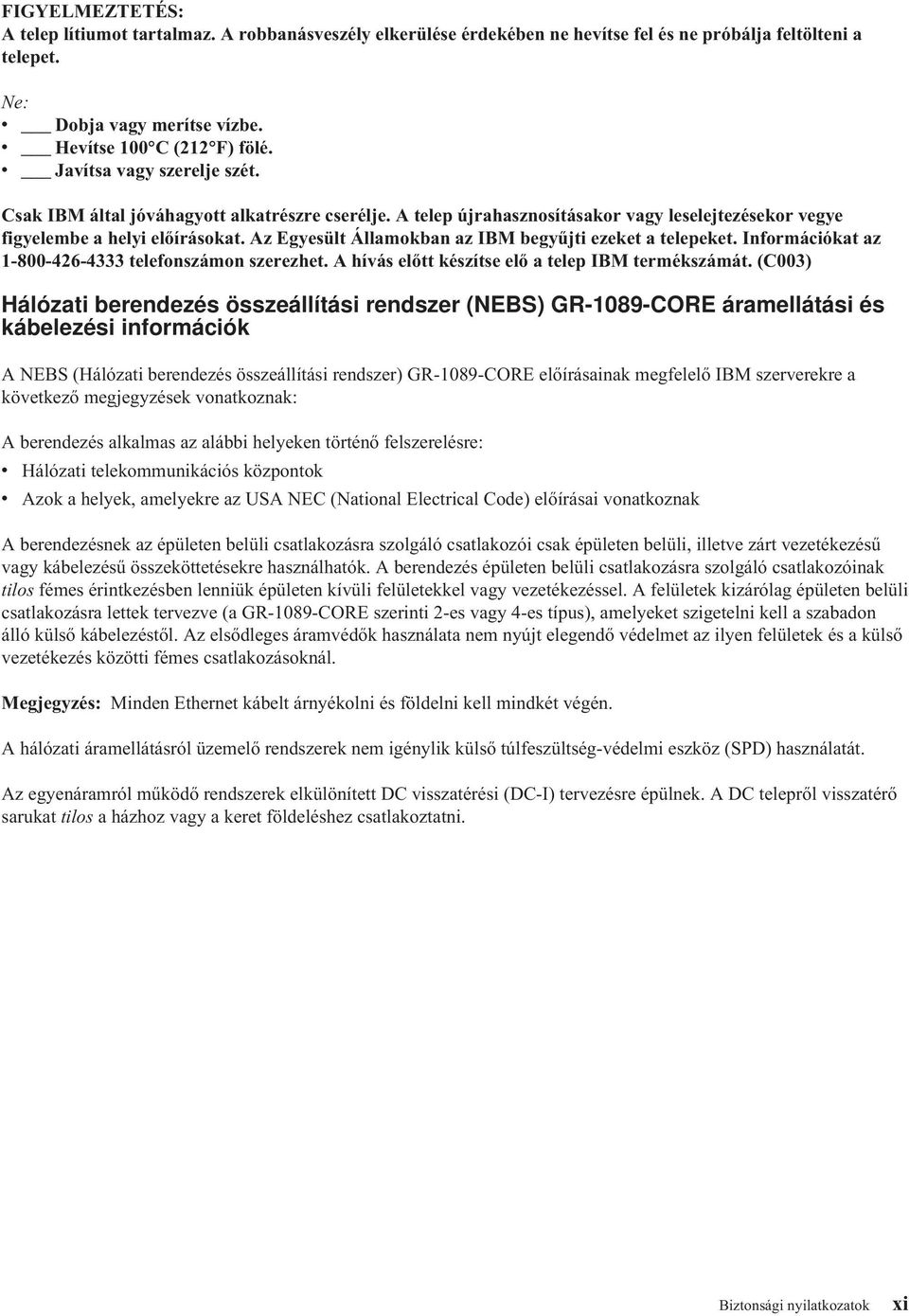

13 FIGYELMEZTETÉS: A telep lítiumot tartalmaz. A robbanásveszély elkerülése érdekében ne hevítse fel és ne próbálja feltölteni a telepet. Ne: v Dobja vagy merítse vízbe. v Hevítse 100 C (212 F) fölé. v Javítsa vagy szerelje szét. Csak IBM által jóváhagyott alkatrészre cserélje. A telep újrahasznosításakor vagy leselejtezésekor vegye figyelembe a helyi előírásokat. Az Egyesült Államokban az IBM begyűjti ezeket a telepeket. Információkat az telefonszámon szerezhet. A hívás előtt készítse elő a telep IBM termékszámát. (C003) Hálózati berendezés összeállítási rendszer (NEBS) GR-1089-CORE áramellátási és kábelezési információk A NEBS (Hálózati berendezés összeállítási rendszer) GR-1089-CORE előírásainak megfelelő IBM szerverekre a következő megjegyzések vonatkoznak: A berendezés alkalmas az alábbi helyeken történő felszerelésre: v Hálózati telekommunikációs központok v Azok a helyek, amelyekre az USA NEC (National Electrical Code) előírásai vonatkoznak A berendezésnek az épületen belüli csatlakozásra szolgáló csatlakozói csak épületen belüli, illetve zárt vezetékezésű vagy kábelezésű összeköttetésekre használhatók. A berendezés épületen belüli csatlakozásra szolgáló csatlakozóinak tilos fémes érintkezésben lenniük épületen kívüli felületekkel vagy vezetékezéssel. A felületek kizárólag épületen belüli csatlakozásra lettek tervezve (a GR-1089-CORE szerinti 2-es vagy 4-es típus), amelyeket szigetelni kell a szabadon álló külső kábelezéstől. Az elsődleges áramvédők használata nem nyújt elegendő védelmet az ilyen felületek és a külső vezetékezés közötti fémes csatlakozásoknál. Megjegyzés: Minden Ethernet kábelt árnyékolni és földelni kell mindkét végén. A hálózati áramellátásról üzemelő rendszerek nem igénylik külső túlfeszültség-védelmi eszköz (SPD) használatát. Az egyenáramról működő rendszerek elkülönített DC visszatérési (DC-I) tervezésre épülnek. A DC telepről visszatérő sarukat tilos a házhoz vagy a keret földeléshez csatlakoztatni. Biztonsági nyilatkozatok xi

14 xii Telephely- és hardvertervezés

15 Telephely és hardver fizikai tervezésének áttekintése A sikeres telepítéshez hatékonyan meg kell tervezni a fizikai és üzemeltetési környezetet. A hely tervezésekor az ügyfél a legértékesebb erőforrás, mivel ő tudja, hogy a rendszer hová és hogyan fog csatlakozni, és hogyan szeretné használni. A teljes rendszer helyének előkészítése az ügyfél felelőssége. A hely tervezőjének elsődleges feladata, hogy minden rendszert telepítsen, és hogy biztosítsa a rendszerek hatékony működtetését és szervizelését. Ez a témakör-gyűjtemény a rendszertelepítés megtervezéséhez szükséges alapvető információkat tartalmazza. A fejezet áttekinti az egyes tervezési feladatokat, és olyan információkra hivatkozik, amelyek hasznosak a feladatok végrehajtásához. A megrendelt rendszer és a meglévő számítástechnikai erőforrások összetettségétől függően elképzelhető, hogy nem kell az itt bemutatott összes lépést végrehajtania. Először egy rendszermérnök és az értékesítési képviselő vagy a telepítést koordináló személyzet segítségével készítsen listát azokról a hardverekről, amelyekről tervet kell készítenie. A lista elkészítéséhez segítségként használja a rendelés összegzését. Ez a lista lesz a "Teendők" listája. A Tervezési feladatok ellenőrzőlistája részben talál segítséget. Habár a tervezésért, a szállítókért és az alvállalkozókért a vásárló a felelős, az értékesítési képviselő segítséget nyújthat a tervezés minden területén. Néhány rendszeregységnél az ügyfélszolgálat képviselője telepíti a rendszeregységet és ellenőrzi a megfelelő működést. Vannak olyan rendszeregységek, amelyeket az ügyfélnek kell telepítenie. Ha nem biztos a dolgában, akkor konzultáljon az értékesítési képviselővel. A témakör-gyűjtemény fizikai tervezésről szóló szakasza számos rendszeregység és egyéb kapcsolódó termék fizikai jellemzőit bemutatja. A témakör-gyűjteményben nem szereplő termékekről az értékesítési képviselőtől vagy a felhatalmazott forgalmazótól kaphat információkat. A tervezés megkezdése előtt győződjön meg róla, hogy a kiválasztott hardverek és szoftverek megfelelnek az igényeinek. A kérdések megválaszolásában segítséget nyújt az értékesítési képviselő. Habár ez a kiadvány a hardver tervezésről szól, a szükséges rendszermemória és lemez tárterület a használandó szoftver egy funkciója, ezért a megfontolandó szempontok listáját alább megtalálja. A szoftvertermékek információi magában a licenc szoftvertermékben találhatók. A hardverek és szoftverek alkalmazhatóságának megítélésekor vegye figyelembe az alábbiakat: v A szoftverek, az online dokumentáció és az adatok számára rendelkezésre álló lemezterület és rendszermemória (beleértve a további felhasználók, adatok és új alkalmazások miatti jövőbeni megnövekedett igényeket is). v Eszközök kompatibilitása v Szoftvercsomagok kompatibilitása egymással és a hardverkonfigurációval v Megfelelő redundancia és mentési képességek a hardverben és a szoftverben v Szoftverek hordozhatósága az új rendszerre, ha szükséges v Kiválasztott szoftverek előfeltételeinek és használati feltételeinek teljesülése v Az új rendszerre átvitelre kerülő adatok Szerzői jog IBM

16 2 Telephely- és hardvertervezés

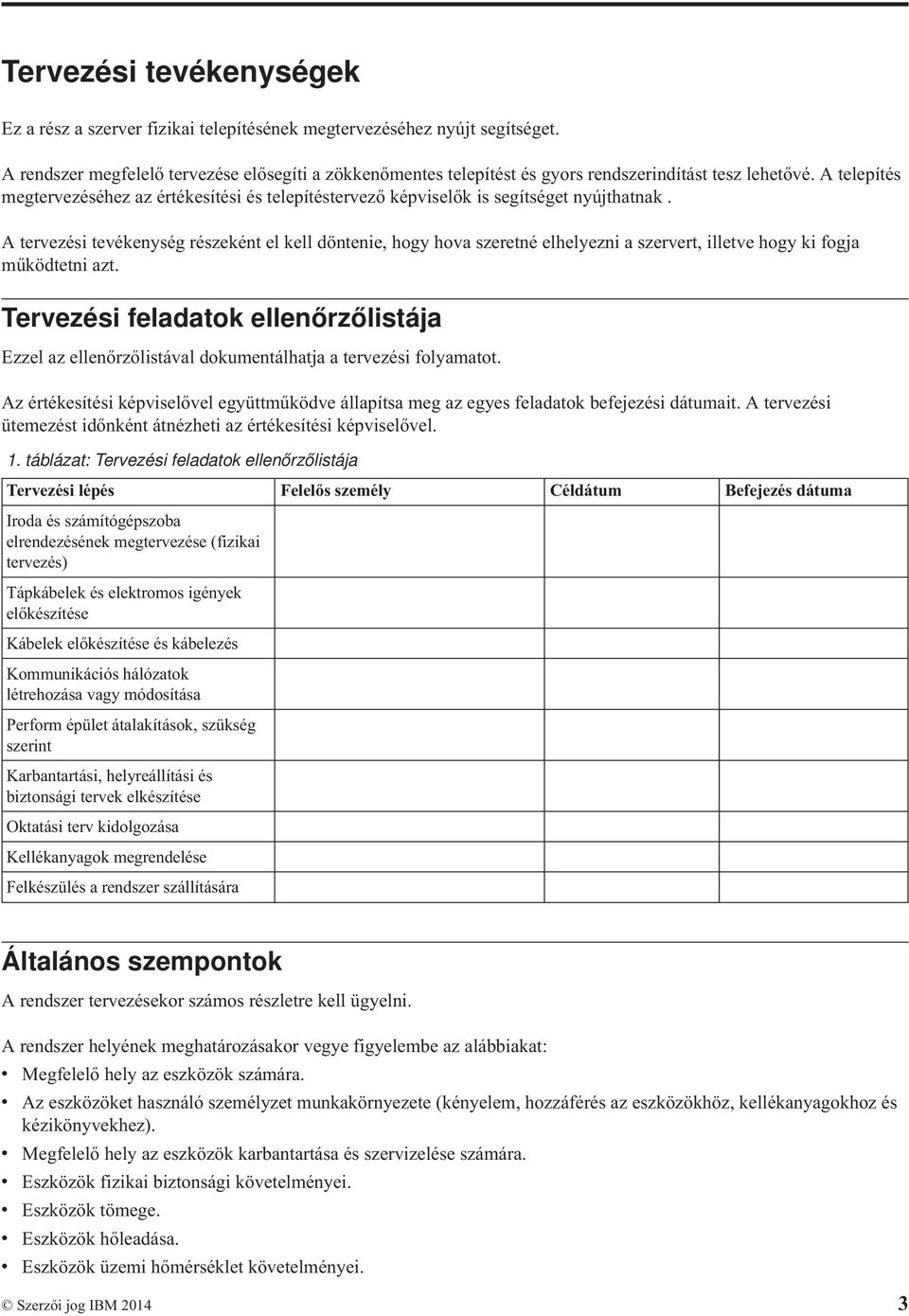

17 Tervezési tevékenységek Ez a rész a szerver fizikai telepítésének megtervezéséhez nyújt segítséget. A rendszer megfelelő tervezése elősegíti a zökkenőmentes telepítést és gyors rendszerindítást tesz lehetővé. A telepítés megtervezéséhez az értékesítési és telepítéstervező képviselők is segítséget nyújthatnak. A tervezési tevékenység részeként el kell döntenie, hogy hova szeretné elhelyezni a szervert, illetve hogy ki fogja működtetni azt. Tervezési feladatok ellenőrzőlistája Ezzel az ellenőrzőlistával dokumentálhatja a tervezési folyamatot. Az értékesítési képviselővel együttműködve állapítsa meg az egyes feladatok befejezési dátumait. A tervezési ütemezést időnként átnézheti az értékesítési képviselővel. 1. táblázat: Tervezési feladatok ellenőrzőlistája Tervezési lépés Felelős személy Céldátum Befejezés dátuma Iroda és számítógépszoba elrendezésének megtervezése (fizikai tervezés) Tápkábelek és elektromos igények előkészítése Kábelek előkészítése és kábelezés Kommunikációs hálózatok létrehozása vagy módosítása Perform épület átalakítások, szükség szerint Karbantartási, helyreállítási és biztonsági tervek elkészítése Oktatási terv kidolgozása Kellékanyagok megrendelése Felkészülés a rendszer szállítására Általános szempontok A rendszer tervezésekor számos részletre kell ügyelni. A rendszer helyének meghatározásakor vegye figyelembe az alábbiakat: v Megfelelő hely az eszközök számára. v Az eszközöket használó személyzet munkakörnyezete (kényelem, hozzáférés az eszközökhöz, kellékanyagokhoz és kézikönyvekhez). v Megfelelő hely az eszközök karbantartása és szervizelése számára. v Eszközök fizikai biztonsági követelményei. v Eszközök tömege. v Eszközök hőleadása. v Eszközök üzemi hőmérséklet követelményei. Szerzői jog IBM

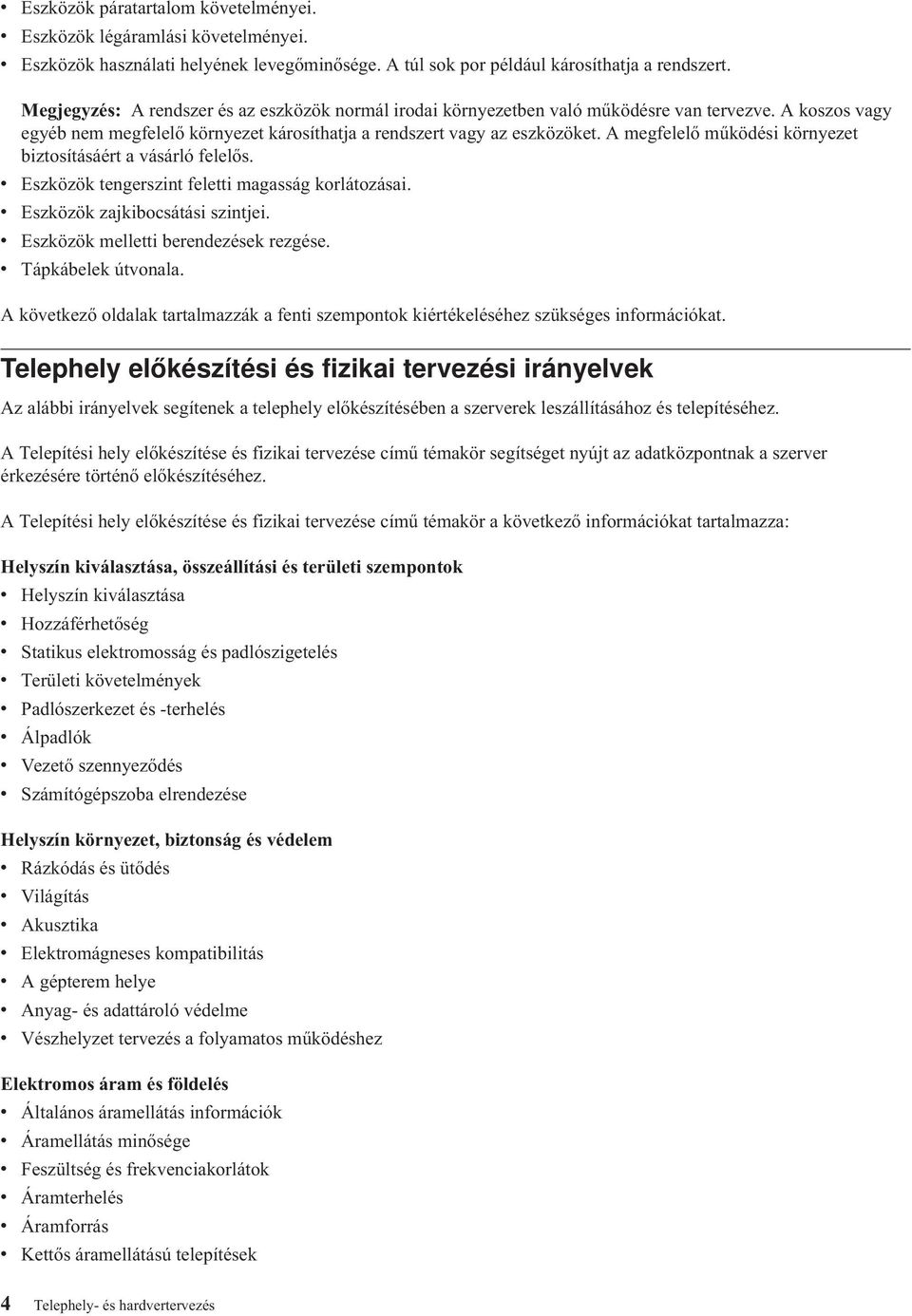

18 v Eszközök páratartalom követelményei. v Eszközök légáramlási követelményei. v Eszközök használati helyének levegőminősége. A túl sok por például károsíthatja a rendszert. Megjegyzés: A rendszer és az eszközök normál irodai környezetben való működésre van tervezve. A koszos vagy egyéb nem megfelelő környezet károsíthatja a rendszert vagy az eszközöket. A megfelelő működési környezet biztosításáért a vásárló felelős. v Eszközök tengerszint feletti magasság korlátozásai. v Eszközök zajkibocsátási szintjei. v Eszközök melletti berendezések rezgése. v Tápkábelek útvonala. A következő oldalak tartalmazzák a fenti szempontok kiértékeléséhez szükséges információkat. Telephely előkészítési és fizikai tervezési irányelvek Az alábbi irányelvek segítenek a telephely előkészítésében a szerverek leszállításához és telepítéséhez. A Telepítési hely előkészítése és fizikai tervezése című témakör segítséget nyújt az adatközpontnak a szerver érkezésére történő előkészítéséhez. A Telepítési hely előkészítése és fizikai tervezése című témakör a következő információkat tartalmazza: Helyszín kiválasztása, összeállítási és területi szempontok v Helyszín kiválasztása v Hozzáférhetőség v Statikus elektromosság és padlószigetelés v Területi követelmények v Padlószerkezet és -terhelés v Álpadlók v Vezető szennyeződés v Számítógépszoba elrendezése Helyszín környezet, biztonság és védelem v Rázkódás és ütődés v Világítás v Akusztika v Elektromágneses kompatibilitás v A gépterem helye v Anyag- és adattároló védelme v Vészhelyzet tervezés a folyamatos működéshez Elektromos áram és földelés v Általános áramellátás információk v Áramellátás minősége v Feszültség és frekvenciakorlátok v Áramterhelés v Áramforrás v Kettős áramellátású telepítések 4 Telephely- és hardvertervezés

19 Légkondicionálás v Légkondicionálás meghatározása v Adatközpontok általános irányelvei v Hőmérséklet és páratartalom tervezésének feltételei v Hőmérséklet és páratartalom rögzítő műszerek v Áthelyezés és ideiglenes tárolás v Akklimatizáció v Rendszer levegőelosztása Hátsó ajtóra szerelhető hőcserélők beszerelésének tervezése v Hátsó ajtóra szerelhető hőcserélők beszerelésének tervezése v Hőcserélők specifikációi v Másodlagos hűtőhurok vízspecifikációi v Másodlagos hurkok vízszállítási specifikációi v Elrendezés és mechanikai beszerelés v Másodlagos hurokalkatrészek ajánlott forrásai Kommunikáció v Kommunikáció tervezése Tervezési tevékenységek 5

20 6 Telephely- és hardvertervezés

21 Telephely- és hardvertervezés A témakörgyűjtemény azokat a specifikációkat tartalmazza, amelyeket a telephely-tervezők használhatnak az új szerver fizikai helyszínének és üzemeltetési helyszínének előkészítéséhez. Az információk a szerverek, bővítőegységek, csatlakozók, dugaszolóaljzatok és kábelek specifikációit tartalmazza, valamint információkat a tápelosztó egységekről és a szünetmentes tápegységekről. Hardverspecifikációs lapok A hardverspecifikációs lapok részletes információkat adnak a hardverről beleértve a méreteket, az elektromos jellemzőket, a tápkövetelményeket, a hőmérsékletet, a környezetet és a szerviz térközöket. Szerverspecifikációk A szerverspecifikációk részletes információkat adnak a szerverről, így tartalmazzák a méreteket, az elektromos követelményeket, az áramellátást, a hőmérséklet és környezeti követelményeket valamint a szerviz területeket. Válassza ki a megfelelő modelleket a szerver specifikációinak megjelenítéséhez L, L, L, A, A és A modell szerverspecifikációja A szerverspecifikációk részletes információkat adnak a szerverről, így tartalmazzák a méreteket, az elektromos követelményeket, az áramellátást, a hőmérséklet és környezeti követelményeket valamint a szerviz területeket. A szerver megtervezéséhez használja az alábbi specifikációkat. 2. táblázat: L, L és A méretei Szélesség Mélység Magasság EIA egységek Tömeg 443 mm (17,5 hüvelyk) 755 mm (29,7 hüvelyk) 87 mm (3,5 hüvelyk) 2 28,6 kg (63 font) 3. táblázat: L, A és A méretei Szélesség Mélység Magasság EIA egységek Tömeg 443 mm (17,5 hüvelyk) 756 mm (29,8 hüvelyk) 173 mm (6,9 hüvelyk) 4 43,8 kg (97 font) 4. táblázat: L, L és A szállítási méretei (raklap nélkül) Szélesség Mélység Magasság Tömeg 992 mm (39,1 hüvelyk) 592 mm (23,3 hüvelyk) 282 mm (11,1 hüvelyk) 37,7 kg (83,1 font) 5. táblázat: L, A és A szállítási méretei (raklap nélkül) Szélesség Mélység Magasság Tömeg 610 mm 1016 mm (40,0 hüvelyk) 345 mm (13,6 hüvelyk) 53,74 kg (118,5 font) 6. táblázat: L, L és A elektromos jellemzői Elektromos jellemzők Tulajdonságok Névleges feszültség és frekvencia W tápegység (PSU): V váltóáram vagy V váltóáram Hz-en ( L) 1400 W PSU: V váltóáram Hz-en ( L és A) Szerzői jog IBM

22 6. táblázat: L, L és A elektromos jellemzői (Folytatás) Elektromos jellemzők Tulajdonságok Hőleadás (maximálisan) Btu/hr ( L) 6176 Btu/hr ( L és A) Maximális áramfogyasztás W ( L) 1810 W ( L és A) Maximális kva 3 1,27 ( L) 1,88 ( L és A) Fázis Egyetlen Megjegyzések: 1. A tápegységek a megadott névleges feszültségtartományban automatikusan elfogadnak bármilyen feszültséget. Kettős tápegység beszerelése és működtetése esetén a tápegységek megközelítőleg egyenlő áramot vesznek fel a közüzemi áramellátásból és megközelítőleg egyenlő áramot biztosítanak a terhelés felé. 2. Az áramellátás és a hőterhelés a konfiguráció alapján nagymértékben változik. Az elektromos rendszer tervezésekor a maximális értékeket kell használni. A hőterhelés tervezésekor azonban az IBM Systems Energy Estimator segítségével is megbecsülhető az egyes konfigurációk hőkibocsájtása. További információkért tekintse meg az IBM Systems Energy Estimator webhelyet. 3. Az áramerősség kiszámításához szorozza meg a kva értéket 1000-rel, és a kapott számot ossza el az üzemi feszültséggel. 7. táblázat: L, A és A elektromos jellemzői Elektromos jellemzők Tulajdonságok Névleges feszültség és frekvencia W PSU: V váltóáram vagy V váltóáram Hz-en ( L, A, és A) 1400 W PSU: V váltóáram Hz-en ( A) Hőleadás (maximálisan) Btu/hr ( A) 7848 Btu/hr ( L és A) Maximális áramfogyasztás W ( A) 2300 W ( L és A) Maximális kva 3 1,48 ( A) 2,38 ( L és A) Fázis Egyetlen Megjegyzések: 1. A tápegységek a megadott névleges feszültségtartományban automatikusan elfogadnak bármilyen feszültséget. Kettős tápegység beszerelése és működtetése esetén a tápegységek megközelítőleg egyenlő áramot vesznek fel a közüzemi áramellátásból és megközelítőleg egyenlő áramot biztosítanak a terhelés felé. 2. Az áramellátás és a hőterhelés a konfiguráció alapján nagymértékben változik. Az elektromos rendszer tervezésekor a maximális értékeket kell használni. A hőterhelés tervezésekor azonban az IBM Systems Energy Estimator segítségével is megbecsülhető az egyes konfigurációk hőkibocsájtása. További információkat az IBM Systems Energy Estimator webhelyen talál. 3. Az áramerősség kiszámításához szorozza meg a kva értéket 1000-rel, és a kapott számot ossza el az üzemi feszültséggel. 8. táblázat: Környezeti követelmények Környezet Javasolt üzemi Megengedett üzemi Üzemen kívüli ASHRAE osztály A3 Légáramlás iránya Elölről hátulra Hőmérséklet 1 18 C - 27 C (64 F - 80 F) 5 C - 40 C (41 F F) 5 C - 45 C (41 F F) 8 Telephely- és hardvertervezés

23 8. táblázat: Környezeti követelmények (Folytatás) Környezet Javasolt üzemi Megengedett üzemi Üzemen kívüli Páratartalom-tartomány 5,5 C-os harmatponttól (DP) 60%-os relatív páratartalomig (RH) és 15 C-os harmatpontig -12,0 C DP és 8% - 80% RH 8% - 80% RH Maximális harmatpont 24 C (75 F) 27 C Maximális működtetési 3050 m magasság Szállítási hőmérséklet 2-40 C - 60 C (-40 F F) Szállítási relatív páratartalom 5% - 100% m felett csökkentse a maximális megengedhető száraz hőmérsékletet 1 C/175 méter értékkel. 2. A maximális nedves hőmérséklet 29 C (84 F). Ha a 9. táblázat: részben felsorolt termékkódok legalább egyike telepítve van, akkor a maximális nedves hőmérséklet 28 C (82 F). 9. táblázat: Környezetvédelmi követelményeket érintő támogatott termékkódok 1 Termékkódok (FC-k) Termékkód nevek 1738 / EQ GB (IBM i) 10K RPM SAS HDD (Gen2-S) 1752 / EQ GB (AIX/Linux) 10K RPM SAS HDD (Gen2-S) 1917 / GB (AIX/Linux) 15K RPM SAS HDD (Gen2-S) 1925 / GB (AIX/Linux) 10K RPM SAS HDD (Gen2-S) 1947 / GB (IBM i) 15K RPM SAS HDD (Gen2-S) 1948 / GB (IBM i) 15K RPM SAS HDD (Gen2-S) 1953 / GB (AIX/Linux) 15K RPM SAS HDD (Gen2-S) 1956 / GB (IBM i) 10K RPM SAS HDD (Gen2-S) 1962 / GB (IBM i) 10K RPM SAS HDD (Gen2-S) 1964 / GB (AIX/Linux) 10K RPM SAS HDD (Gen2-S) ESD2 / EQD TB (IBM i) 10K RPM SAS HDD (Gen2-S) ESD3 / EQD3 1.2 TB (AIX/Linux) 10K RPM SAS HDD (Gen2-S) ESDU 139 GB (IBM i) 15K RPM SAS HDD (Gen3) ESDT 146 GB (AIX/Linux) 15K RPM SAS HDD (Gen3) ESDA 283 GB (IBM i) 15K RPM SAS HDD (Gen3) ESDB 300 GB (AIX/Linux) 15K RPM SAS HDD (Gen3) ESDS 283 GB (IBM i) 10K RPM SAS HDD (Gen3) ESDR 300 GB (AIX/Linux) 10K RPM SAS HDD (Gen3) ESD4 571 GB (IBM i) 10K RPM SAS HDD (Gen3) ESD5 600 GB (AIX/Linux) 10K RPM SAS HDD (Gen3) ESD TB (IBM i) 10K RPM SAS HDD (Gen3) ESD9 1.2 TB (AIX/Linux) 10K RPM SAS HDD (Gen3) ESEY 283 GB (IBM i) 15K RPM 4KN SAS HDD (Gen2-S) ESEZ 300 GB (AIX/Linux) 15K RPM 4KN SAS HDD (Gen2-S) ESFA 283 GB (IBM i) 15K RPM 4KN SAS HDD (Gen3) ESFB 300 GB (AIX/Linux) 15K RPM 4KN SAS HDD (Gen3) ESFE 571 GB (IBM i) 15K RPM 4KN SAS HDD (Gen3) Telephely- és hardvertervezés 9

24 9. táblázat: Környezetvédelmi követelményeket érintő támogatott termékkódok 1 (Folytatás) Termékkódok (FC-k) Termékkód nevek ESFF 600 GB (AIX/Linux) 15K RPM 4KN SAS HDD (Gen3) ESFN 571 GB (IBM i) 15K RPM 4KN SAS HDD (Gen2-S) ESFP 600 GB (AIX/Linux) 15K RPM 4KN SAS HDD (Gen2-S) ESDE 571 GB (IBM i) 15K RPM SAS HDD (Gen3) ESDF 600 GB (AIX/Linux) 15K RPM SAS HDD (Gen3) ESDN 571 GB (IBM i) 15K RPM SAS HDD (Gen2-S) ESDP 600 GB (AIX/Linux) 15K RPM SAS HDD (Gen2-S) Megjegyzés: 1. Minden olyan termékkód, amely fel van sorolva ebben a táblázatban és telepítve van a rendszeren, csökkenti a szállítás közben engedélyezett maximális nedves hőmérsékletet 29 C-ról (84 F) 28 C-ra (82 F). 10. táblázat: L zajkibocsátása Termékleírás L modell egy processzorra, tizenkét merevlemez meghajtóval és két tápegységgel L modell egy processzorra, tizenkét merevlemez meghajtóval és két tápegységgel. A rendszer Turbo üzemmódban van, PCIe3 SAS csatolók (EJ0M és EJ11) vannak beszerelve, vagy mindkettő L modell egy processzorra, tizenkét merevlemez meghajtóval és két tápegységgel. A rendszer Turbo üzemmódban van, nagy munkaterheléssel. Meghatározott A-súlyozású hangerőszint, L Wad Meghatározott 1, 2, 3 (B) A-súlyozású hangnyomásszint, 1, 2, 3 L pam (db) Üzemi Üzemen kívüli Üzemi Üzemen kívüli 6,4 6, ,9 6, ,4 5,6 6, Telephely- és hardvertervezés

25 10. táblázat: L zajkibocsátása (Folytatás) Termékleírás L modell egy processzorra, tizenkét merevlemez meghajtóval és két tápegységgel. Meghatározott A-súlyozású hangerőszint, L Wad Meghatározott 1, 2, 3 (B) A-súlyozású hangnyomásszint, 1, 2, 3 L pam (db) A rendszer Turbo üzemmódban van, nagy munkaterheléssel. 7,9 4 6, A rendszeren akusztikus ajtók (FC 6248 vagy 6249) vannak beszerelve. Megjegyzések: 1. A meghatározott L Wad szint az A-súlyozású hangerő szint felső határa. A meghatározott L pam szint az 1 méteres operátori pozíciókban mérhető átlagos A-súlyozású hangnyomás szint. 2. Minden mérés az ISO 7779 szabványnak megfelelő módon történt és az ISO 9296 szabványnak megfelelően lett deklarálva db (decibel)=1b(bel). 4. Becsült. 5. Megjegyzés: Lehet, hogy kormányrendeletek (mint az OSHA vagy az Európai Közösség irányelvei) szabályozzák a zajszinteket a munkahelyen, így ezek vonatkoznak Önre és a szerver telepítésre. Ez az IBM rendszer FC 7014-T00 és 7014-T42 rack szekrényekben áll rendelkezésre, választható akusztikus ajtó összetevővel, amely segíthet a rendszer által kiadott zaj csökkentésében. A telepítés tényleges hangnyomás szintjei különböző tényezőktől függnek, beleértve a telepítés rack szekrényeinek számát; a rack szekrények tervezett telepítési helyéül szolgáló szoba méretét, anyagait és beállítását; más berendezések zajszintjét; a szoba hőmérsékletét, és az alkalmazottak elhelyezkedését a berendezéshez képest. Továbbá, az ilyen kormányrendeleteknek való megfelelés különböző extra tényezőktől is függ, például hogy az alkalmazottak mennyi ideig vannak kitéve az ártalomnak, illetve hogy viselnek-e zajvédőt. Az IBM azt ajánlja, hogy a témában jártas szakértők segítségével állapítsa meg, hogy megfelel-e az alkalmazandó rendeleteknek. 6. Az IBM a rack szekrény L szerverre való korlátozását javasolja, vagy alternatív megoldásként használjon FC 7014-T00 vagy 7014-T42 rack szekrényeket akusztikai védelmet biztosító ajtókkal (FC 6248 vagy 6249), a hallható zaj csökkentése érdekében. 11. táblázat: L és A zajkibocsátása Termékleírás L és a modellek, két processzorral, tizenkét merevlemez meghajtóval és két tápegységgel L és a modellek, két processzorral, tizenkét merevlemez meghajtóval és két tápegységgel. A rendszeren PCIe3 SAS adapterek (EJ0M és EJ11) vannak telepítve. Meghatározott A-súlyozású hangerőszint, L Wad Meghatározott 1, 2, 3 (B) A-súlyozású hangnyomásszint, 1, 2, 3 L pam (db) Üzemi Üzemen kívüli Üzemi Üzemen kívüli 6,5 6, ,1 7, Telephely- és hardvertervezés 11

26 11. táblázat: L és A zajkibocsátása (Folytatás) Termékleírás L és a modellek, két processzorral, tizenkét merevlemez meghajtóval és két tápegységgel. Meghatározott A-súlyozású hangerőszint, L Wad Meghatározott 1, 2, 3 (B) A-súlyozású hangnyomásszint, 1, 2, 3 L pam (db) 8,8 5,6 7, A rendszer Turbo üzemmódban van L és a modellek, két processzorral, tizenkét merevlemez meghajtóval és két tápegységgel. A rendszer Turbo üzemmódban van. 8,3 4,5,6 6, A rendszeren akusztikus ajtók (FC 6248 vagy 6249) vannak beszerelve. Megjegyzések: 1. A meghatározott L Wad szint az A-súlyozású hangerő szint felső határa. A meghatározott L pam szint az 1 méteres operátori pozíciókban mérhető átlagos A-súlyozású hangnyomás szint. 2. Minden mérés az ISO 7779 szabványnak megfelelő módon történt és az ISO 9296 szabványnak megfelelően lett deklarálva db (decibel)=1b(bel). 4. Becsült. 5. Megjegyzés: Lehet, hogy kormányrendeletek (mint az OSHA vagy az Európai Közösség irányelvei) szabályozzák a zajszinteket a munkahelyen, így ezek vonatkoznak Önre és a szerver telepítésre. Ez az IBM rendszer FC 7014-T00 és 7014-T42 rack szekrényekben áll rendelkezésre, választható akusztikus ajtó összetevővel, amely segíthet a rendszer által kiadott zaj csökkentésében. A telepítés tényleges hangnyomás szintjei különböző tényezőktől függnek, beleértve a telepítés rack szekrényeinek számát; a rack szekrények tervezett telepítési helyéül szolgáló szoba méretét, anyagait és beállítását; más berendezések zajszintjét; a szoba hőmérsékletét, és az alkalmazottak elhelyezkedését a berendezéshez képest. Továbbá, az ilyen kormányrendeleteknek való megfelelés különböző extra tényezőktől is függ, például hogy az alkalmazottak mennyi ideig vannak kitéve az ártalomnak, illetve hogy viselnek-e zajvédőt. Az IBM azt ajánlja, hogy a témában jártas szakértők segítségével állapítsa meg, hogy megfelel-e az alkalmazandó rendeleteknek. 6. Az IBM a rack szekrény négy L vagy a szerverre való korlátozását javasolja (ez a szám 16 FC 6248 vagy 6249 akusztikai ajtókkal felszerelt FC 7014-T00 vagy 7014-T42 rack szekrények estén), ha a Turbo üzemmód engedélyezett, a zaj csökkentése érdekében. 12. táblázat: A zajkibocsátása Termékleírás A modell egy processzorral (FC EPX0), hat merevlemez meghajtóval és két 900 W-os tápegységgel. Tower változat Meghatározott A-súlyozású hangerőszint, L Wad Meghatározott 1, 2, 3 (B) A-súlyozású hangnyomásszint, 1, 2, 3 L pam (db) Üzemi Üzemen kívüli Üzemi Üzemen kívüli 5,9 5, Telephely- és hardvertervezés

27 12. táblázat: A zajkibocsátása (Folytatás) Termékleírás A modell egy processzorral (FC EPX0), hat merevlemez meghajtóval és két 900 W-os tápegységgel. A rendszer Turbo üzemmódban van. Meghatározott A-súlyozású hangerőszint, L Wad Meghatározott 1, 2, 3 (B) A-súlyozású hangnyomásszint, 1, 2, 3 L pam (db) 6,3 6, Tower változat A modell egy processzorral (FC EPX6), tizenkét merevlemez meghajtóval és két tápegységgel. Rack változat A modell egy processzorral (FC EPX6), tizenkét lemezmeghajtóval és két tápegységgel. A rendszer Turbo üzemmódban van. Rack változat A modell egy processzorral (FC EPX6), tizenkét merevlemez meghajtóval és két tápegységgel. A rendszeren PCIe összetevők (EJ0L, EJ0J, EJ10, EJ12) vannak telepíve. 6,0 6, ,6 6, ,4 7, Rack változat Megjegyzések: 1. A meghatározott L Wad szint az A-súlyozású hangerő szint felső határa. A meghatározott L pam szint az 1 méteres operátori pozíciókban mérhető átlagos A-súlyozású hangnyomás szint. 2. Minden mérés az ISO 7779 szabványnak megfelelő módon történt és az ISO 9296 szabványnak megfelelően lett deklarálva db (decibel)=1b(bel). 13. táblázat: A zajkibocsátása Termékleírás Meghatározott A-súlyozású hangerőszint, L Wad Meghatározott 1, 2, 3 (B) A-súlyozású hangnyomásszint, 1, 2, 3 L pam (db) Üzemi Üzemen kívüli Üzemi Üzemen kívüli Telephely- és hardvertervezés 13

28 13. táblázat: A zajkibocsátása (Folytatás) Termékleírás A modell, két processzorral, nyolc 32 GB-os DIMM modullal, négy tápegységgel és nyolc merevlemez meghajtóval A és A modellek két processzorral, nyolc 32 GB-os DIMM modullal, négy tápegységgel és nyolc merevlemez meghajtóval. A rendszer Turbo üzemmódban van, PCIe3 SAS csatolók (EJ0L, EJ0J, EJ10, EJ12) vannak beszerelve, vagy mindkettő A és A modellek két processzorral, nyolc 32 GB-os DIMM modullal, négy tápegységgel és nyolc merevlemez meghajtóval. Meghatározott A-súlyozású hangerőszint, L Wad Meghatározott 1, 2, 3 (B) A-súlyozású hangnyomásszint, 1, 2, 3 L pam (db) 6,8 6, , A rendszer Turbo üzemmódban van, PCIe3 SAS csatolók (EJ0L, EJ0J, EJ10, EJ12) vannak beszerelve, vagy mindkettő A rendszeren akusztikus ajtók (FC 6248 vagy 6249) vannak beszerelve. 14 Telephely- és hardvertervezés

29 13. táblázat: A zajkibocsátása (Folytatás) Termékleírás Meghatározott A-súlyozású hangerőszint, L Wad Meghatározott 1, 2, 3 (B) A-súlyozású hangnyomásszint, 1, 2, 3 L pam (db) Megjegyzések: 1. A meghatározott L Wad szint az A-súlyozású hangerő szint felső határa. A meghatározott L pam szint az 1 méteres operátori pozíciókban mérhető átlagos A-súlyozású hangnyomás szint. 2. Minden mérés az ISO 7779 szabványnak megfelelő módon történt és az ISO 9296 szabványnak megfelelően lett deklarálva db (decibel)=1b(bel). 4. Becsült. 5. Megjegyzés: Lehet, hogy kormányrendeletek (mint az OSHA vagy az Európai Közösség irányelvei) szabályozzák a zajszinteket a munkahelyen, így ezek vonatkoznak Önre és a szerver telepítésre. Ez az IBM rendszer FC 7014-T00 és 7014-T42 rack szekrényekben áll rendelkezésre, választható akusztikus ajtó összetevővel, amely segíthet a rendszer által kiadott zaj csökkentésében. A telepítés tényleges hangnyomás szintjei különböző tényezőktől függnek, beleértve a telepítés rack szekrényeinek számát; a rack szekrények tervezett telepítési helyéül szolgáló szoba méretét, anyagait és beállítását; más berendezések zajszintjét; a szoba hőmérsékletét, és az alkalmazottak elhelyezkedését a berendezéshez képest. Továbbá, az ilyen kormányrendeleteknek való megfelelés különböző extra tényezőktől is függ, például hogy az alkalmazottak mennyi ideig vannak kitéve az ártalomnak, illetve hogy viselnek-e zajvédőt. Az IBM azt ajánlja, hogy a témában jártas szakértők segítségével állapítsa meg, hogy megfelel-e az alkalmazandó rendeleteknek. 14. táblázat: Szerviz térköz Térközök Elülső Hátul Bal vagy jobb Felső Üzemi 762 mm 762 mm Üzemen kívüli 762 mm 762 mm 762 mm 762 mm Elektromágneses kompatibilitás: CISPR 22; CISPR 24; FCC, CFR 47, Part 15 (USA); VCCI (Japán); 2004/108/EC direktíva (EEA); ICES-003, Issue 4 (Kanada); ACMA rádiókommunikációs szabvány (Ausztrália, Új-Zéland); CNS (Tajvan); Radio Waves Act, MIC Rule No. 210 (Korea); Commodity Inspection Law (Kína); TCVN 7189 (Vietnam); MoCI (Szaúd-Arábia); SI 961 (Izrael); GOST R , (Oroszország) Biztonsági megfelelés: IEC/EN ; UL/CSA A hardverkezelő konzollal kapcsolatos speciális szempontok Ha a szervert egy Hardverkezelő konzol (HMC) felügyeli, akkor a konzolnak ugyanabban a helyiségben kell lennie, legfeljebb 8 méterre a szervertől. További szempontokat a HMC beszerelése és beállítása rész tartalmaz. Megjegyzés: A helyi HMC követelmény alternatívájaként elfogadható egy olyan támogatott eszköz (például egy PC) biztosítása is, amely rendelkezik összeköttetéssel és jogosultsággal egy távolról csatlakoztatott HMC kezeléséhez. A helyi eszközt a szerverrel azonos helyiségben, attól legfeljebb 8 méterre kell elhelyezni. A helyi eszköznek ugyanazt a funkcionalitást kell biztosítania, mint az általa helyettesített HMC-nek. A helyi eszközre a szerviz képviselőnek van szüksége a rendszer szervizeléséhez L, L és a technikai dokumentáció a 617/2013 EU rendelethez: International Business Machines Corporation New Orchard Road Armonk, New York táblázat: Rendszerjellemzők Rendszerjellemzők Tulajdonságok Terméktípus Számítógép szerver Gyártás első éve 2014 Telephely- és hardvertervezés 15

30 15. táblázat: Rendszerjellemzők (Folytatás) Rendszerjellemzők Zajszintek (a számítógép meghatározott A-súlyozású hangerő szintje) Tulajdonságok 70 db 16. táblázat: Teljesítmény jellemzők Teljesítmény jellemzők Belső/Külső áramellátás hatékonysága Maximális áramellátás (watt) Tétlen állapot áramellátása (watt) Alvó módú áramellátás (watt) Kikapcsolt módú áramellátás (watt) Tulajdonságok 80 PLUS ellenőrzési és tesztelési jelentés 900 W 80 PLUS ellenőrzési és tesztelései jelentés 1400 W 1225 W ( L) 1810 W ( L és A) 752 W Szerver N/A 24 W 17. táblázat: Teszt paraméterek mérésekhez Paraméterek tesztelése Feszültség és frekvencia tesztelése Az áramellátó-rendszer teljes harmonikus torzítása Az elektromos teszteléshez használt műszerekkel és áramkörökkel kapcsolatos információk és dokumentáció A dokumentumban szereplő információkat meghatározó mérési metodológia Tulajdonságok 230 V ac 50 Hz vagy 60 Hz mellett A bemeneti feszültség hullámforma maximális harmonikus tartalma kisebb vagy egyenlő, mint 2%. A minősítés az EN szabványnak megfelelő. ENERGY STAR tesztelési módszer számítógép szerverekhez; ECOVA általánosított teszt protokoll a belső Ac-Dc és Dc-Dc Power tápegységek energiahatékonyságának kiszámításához ENERGY STAR 2.0 változatú szerverek programkövetelményei; ECOVA általánosított teszt protokoll a belső Ac-Dc és Dc-Dc Power tápegységek energiahatékonyságának kiszámításához A és A technikai dokumentációja az 617/2013 EU rendelethez: International Business Machines Corporation New Orchard Road Armonk, New York táblázat: Rendszerjellemzők Rendszerjellemzők Tulajdonságok Terméktípus Számítógép szerver Gyártás első éve 2014 Zajszintek (a számítógép meghatározott A-súlyozású hangerő szintje) 65 db 19. táblázat: Teljesítmény jellemzők Teljesítmény jellemzők Belső/Külső áramellátás hatékonysága Tulajdonságok 80 PLUS ellenőrzési és tesztelési jelentés 900 W 80 PLUS ellenőrzési és tesztelései jelentés 1400 W 16 Telephely- és hardvertervezés

31 19. táblázat: Teljesítmény jellemzők (Folytatás) Teljesítmény jellemzők Maximális áramellátás (watt) Tétlen állapot áramellátása (watt) Alvó módú áramellátás (watt) Kikapcsolt módú áramellátás (watt) Tulajdonságok 1420 W ( A) 2300 W ( A) 873 W Szerver N/A 24 W 20. táblázat: Teszt paraméterek mérésekhez Paraméterek tesztelése Feszültség és frekvencia tesztelése Az áramellátó-rendszer teljes harmonikus torzítása Az elektromos teszteléshez használt műszerekkel és áramkörökkel kapcsolatos információk és dokumentáció A dokumentumban szereplő információkat meghatározó mérési metodológia Tulajdonságok 230 V ac 50 Hz vagy 60 Hz mellett A bemeneti feszültség hullámforma maximális harmonikus tartalma kisebb vagy egyenlő, mint 2%. A minősítés az EN szabványnak megfelelő. ENERGY STAR tesztelési módszer számítógép szerverekhez; ECOVA általánosított teszt protokoll a belső Ac-Dc és Dc-Dc Power tápegységek energiahatékonyságának kiszámításához ENERGY STAR 2.0 változatú szerverek programkövetelményei; ECOVA általánosított teszt protokoll a belső Ac-Dc és Dc-Dc Power tápegységek energiahatékonyságának kiszámításához Bővítőegység és átállítási torony specifikációk A bővítőegység és átállítási torony specifikációk részletes információkat adnak hardverről, beleértve a méreteket, az elektromos jellemzőket, a tápkövetelményeket, a hőmérsékletet, a környezetet és a szerviz térközöket. Válasszon ki egy modellt a specifikációi megjelenítéséhez bővítőegység A hardverspecifikációk részletes információkat adnak a bővítőegységről, beleértve a méreteket, az elektromos jellemzőket, a tápkövetelményeket, a hőmérsékletet, a környezetet és a szerviz térközöket. 21. táblázat: Rackbe szerelt bővítőegység méretei Tömeg (telepített meghajtókkal) Szélesség Mélység (előlappal együtt) Magasság (szerelést segítő sínekkel együtt) 25,4 kg 448,6 mm 530 mm 87,4 mm 22. táblázat: Elektromos Elektromos jellemzők Tulajdonságok kva (maximális) 1 0,32 Névleges feszültség és frekvencia értékek V váltóáram vagy V váltóáram Hz-en Hőleadás (maximális) Btu/ó Áramellátási követelmények (maximális) 300 W Teljesítménytényező 0,94 Rövidzárlati áram (maximális) 1,2 ma Fázis 1 1 Minden mérés az ISO 7779 szabványnak megfelelő módon történt és az ISO 9296 szabványnak megfelelően lett deklarálva. Telephely- és hardvertervezés 17
