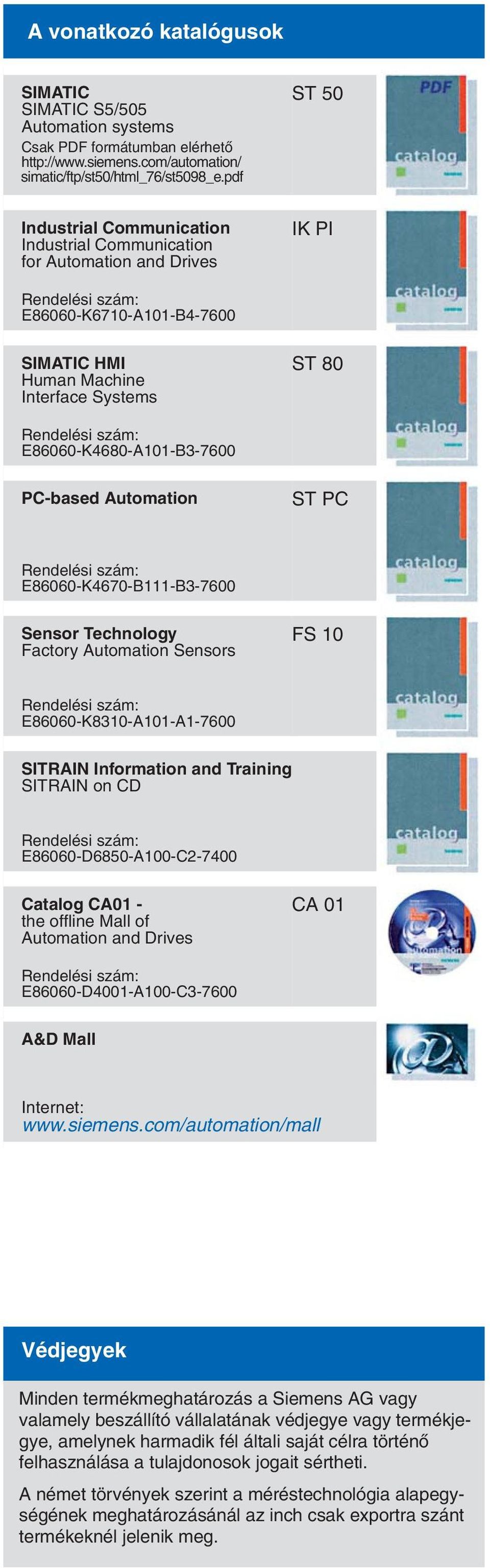

1 A vonatkozó katalógusok SIMATIC SIMATIC S5/505 Automation systems Csak PDF formátumban elérhetœ simatic/ftp/st50/html_76/st5098_e.pdf ST 50 Industrial Communication Industrial Communication for Automation and Drives IK PI Rendelési szám: E86060-K6710-A101-B SIMATIC HMI Human Machine Interface Systems ST 80 Rendelési szám: E86060-K4680-A101-B PC-based Automation ST PC Rendelési szám: E86060-K4670-B111-B Sensor Technology Factory Automation Sensors FS 10 Rendelési szám: E86060-K8310-A101-A SITRAIN Information and Training SITRAIN on CD Rendelési szám: E86060-D6850-A100-C Catalog CA01 - the offline Mall of Automation and Drives CA 01 Rendelési szám: E86060-D4001-A100-C A&D Mall Internet: Védjegyek Minden termékmeghatározás a Siemens AG vagy valamely beszállító vállalatának védjegye vagy termékjegye, amelynek harmadik fél általi saját célra történœ felhasználása a tulajdonosok jogait sértheti. A német törvények szerint a méréstechnológia alapegységének meghatározásánál az inch csak exportra szánt termékeknél jelenik meg.

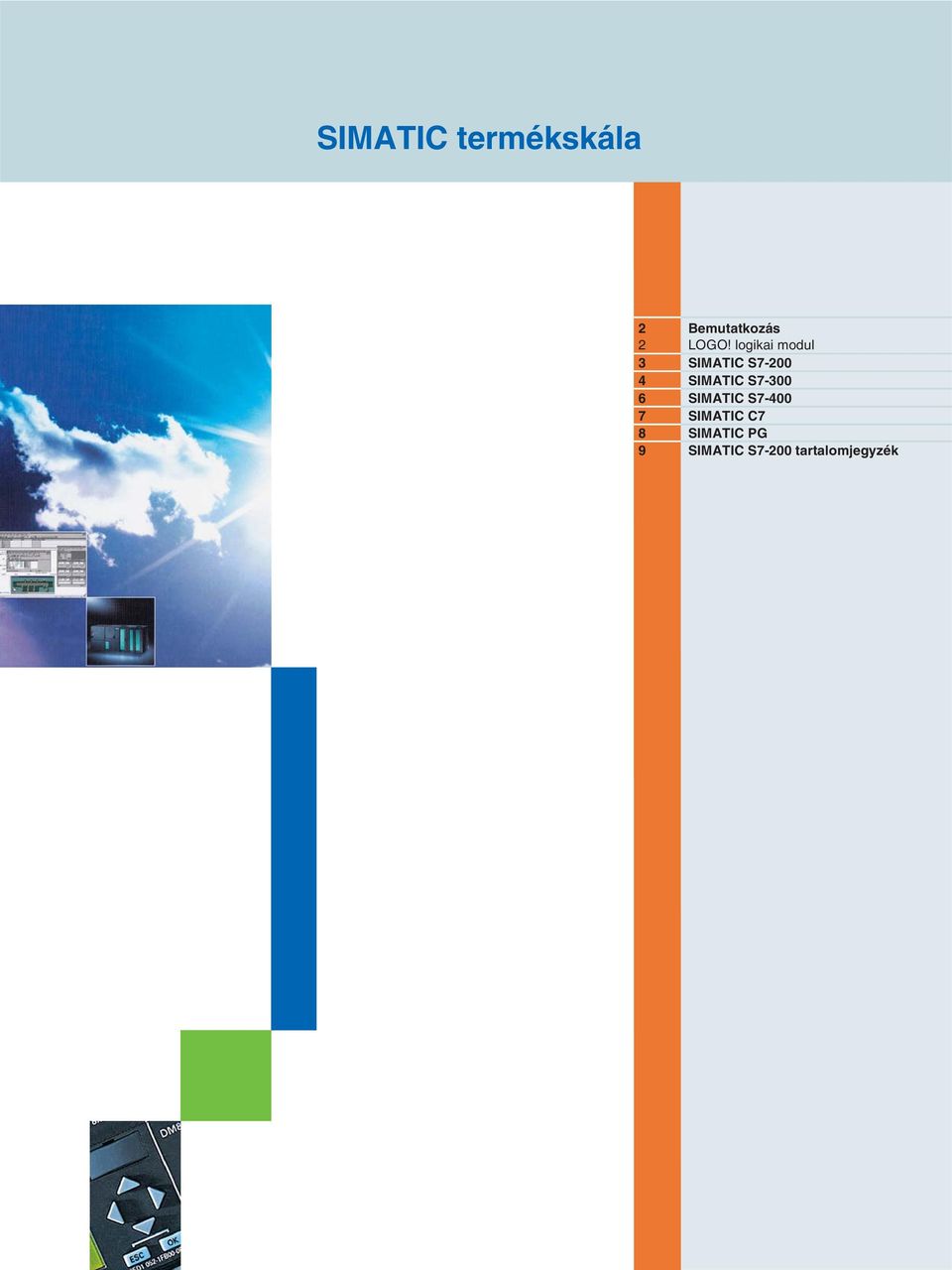

2 SIMATIC termékskála 2 Bemutatkozás 2 LOGO! logikai modul 3 SIMATIC S SIMATIC S SIMATIC S SIMATIC C7 8 SIMATIC PG 9 SIMATIC S7-200 tartalomjegyzék

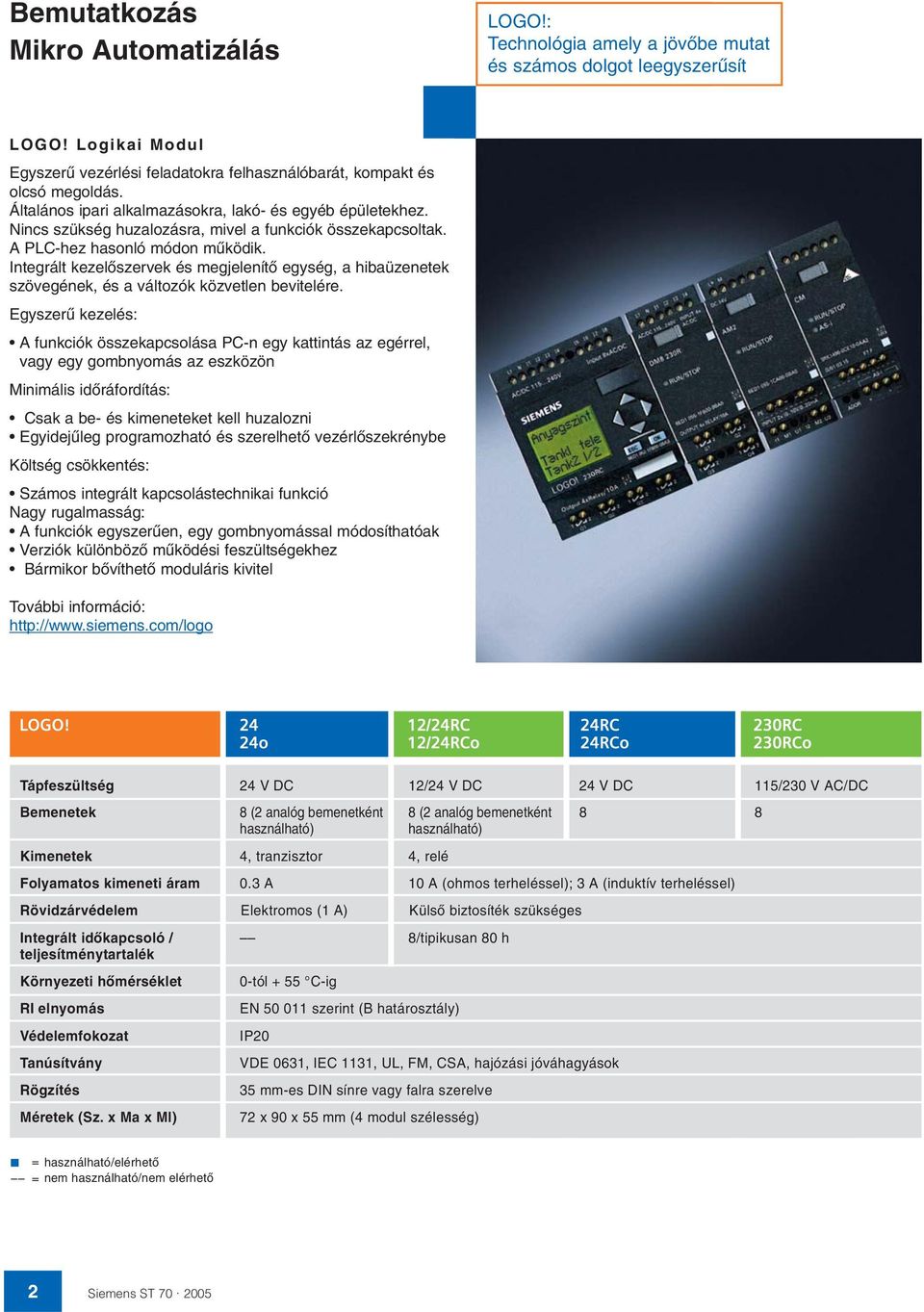

3 Bemutatkozás Mikro Automatizálás LOGO!: Technológia amely a jövœbe mutat és számos dolgot leegyszerısít LOGO! Logikai Modul Egyszerı vezérlési feladatokra felhasználóbarát, kompakt és olcsó megoldás. Általános ipari alkalmazásokra, lakó- és egyéb épületekhez. Nincs szükség huzalozásra, mivel a funkciók összekapcsoltak. A PLC-hez hasonló módon mıködik. Integrált kezelœszervek és megjelenítœ egység, a hibaüzenetek szövegének, és a változók közvetlen bevitelére. Egyszerı kezelés: A funkciók összekapcsolása PC-n egy kattintás az egérrel, vagy egy gombnyomás az eszközön Minimális idœráfordítás: Csak a be- és kimeneteket kell huzalozni Egyidejıleg programozható és szerelhetœ vezérlœszekrénybe Költség csökkentés: Számos integrált kapcsolástechnikai funkció Nagy rugalmasság: A funkciók egyszerıen, egy gombnyomással módosíthatóak Verziók különbözœ mıködési feszültségekhez Bármikor bœvíthetœ moduláris kivitel További információ: Tápfeszültség Bemenetek Kimenetek 4, tranzisztor Folyamatos kimeneti áram 0.3 A Rövidzárvédelem Elektromos (1 A) Integrált idœkapcsoló / teljesítménytartalék Környezeti hœmérséklet RI elnyomás Védelemfokozat Tanúsítvány Rögzítés Méretek (Sz. x Ma x Ml) 24 V DC 8 (2 analóg bemenetként használható) 0-tól 55 C-ig 12/24 V DC 8 (2 analóg bemenetként használható) KülsŒ biztosíték szükséges 24 V DC 8 4, relé 10 A (ohmos terheléssel); 3 A (induktív terheléssel) 8/tipikusan 80 h EN szerint (B határosztály) IP20 VDE 0631, IEC 1131, UL, FM, CSA, hajózási jóváhagyások 35 mm-es DIN sínre vagy falra szerelve 72 x 90 x 55 mm (4 modul szélesség) 115/230 V AC/DC 8 használható/elérhetœ nem használható/nem elérhetœ 2 Siemens ST

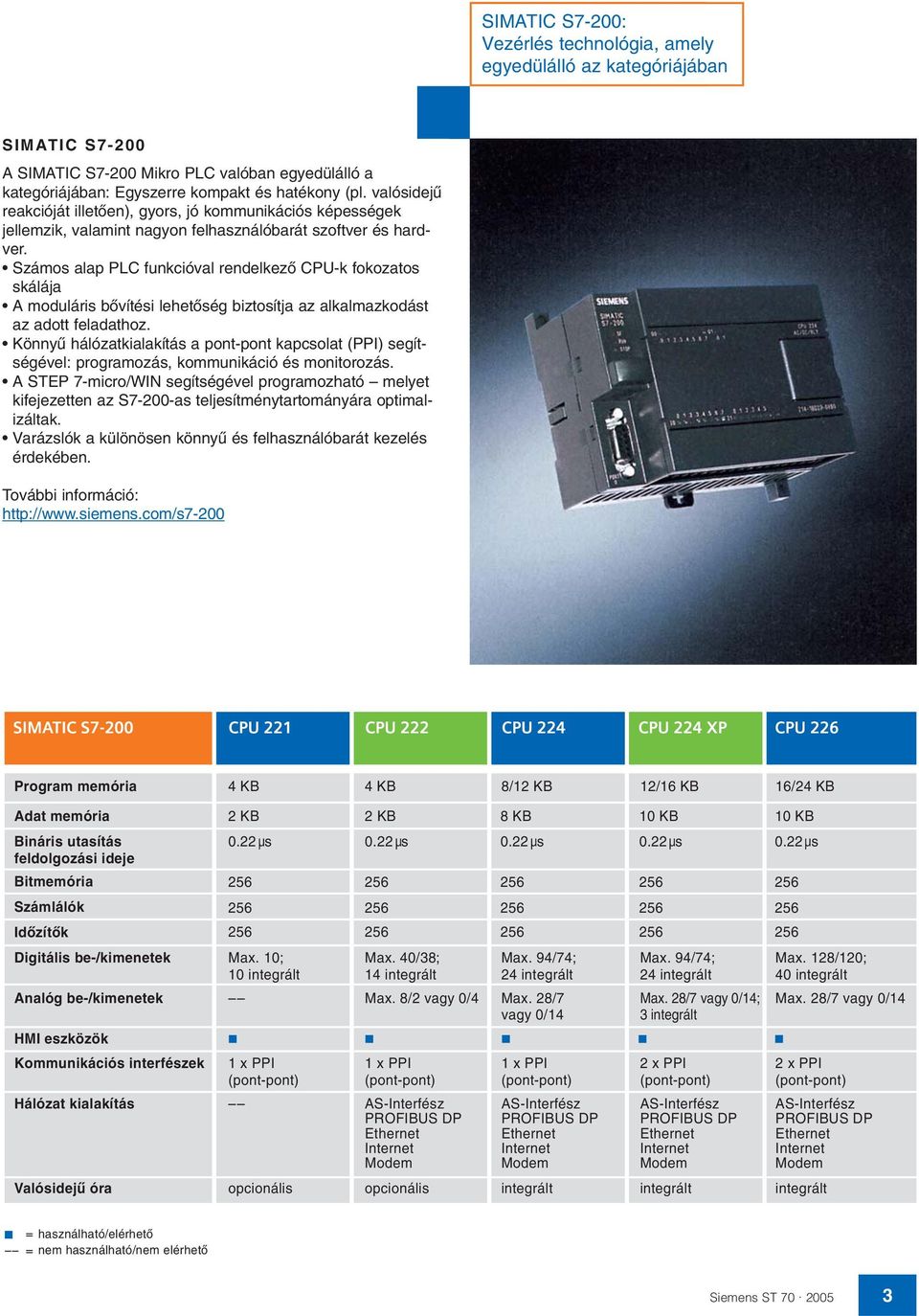

4 : Vezérlés technológia, amely egyedülálló az kategóriájában SIMATIC S7-200 A SIMATIC S7-200 Mikro PLC valóban egyedülálló a kategóriájában: Egyszerre kompakt és hatékony (pl. valósidejı reakcióját illetœen), gyors, jó kommunikációs képességek jellemzik, valamint nagyon felhasználóbarát szoftver és hardver. Számos alap PLC funkcióval rendelkezœ CPU-k fokozatos skálája A moduláris bœvítési lehetœség biztosítja az alkalmazkodást az adott feladathoz. Könnyı hálózatkialakítás a pont-pont kapcsolat (PPI) segítségével: programozás, kommunikáció és monitorozás. A STEP 7-micro/WIN segítségével programozható melyet kifejezetten az S7-200-as teljesítménytartományára optimalizáltak. Varázslók a különösen könnyı és felhasználóbarát kezelés érdekében. További információ: Program memória 4 KB 4 KB 8/12 KB 12/16 KB 16/24 KB Adat memória Bináris utasítás feldolgozási ideje Bitmemória Számlálók IdŒzítŒk Digitális be-/kimenetek Analóg be-/kimenetek HMI eszközök Kommunikációs interfészek Hálózat kialakítás Valósidejı óra 2 KB 2 KB 8 KB 10 KB 10 KB 0.22 s 0.22 s 0.22 s 0.22 s 0.22 s Max. 10; 10 integrált 1 x PPI (pont-pont) opcionális Max. 40/38; 14 integrált Max. 8/2 vagy 0/4 1 x PPI (pont-pont) AS-Interfész PROFIBUS DP Ethernet Internet Modem opcionális Max. 94/74; 24 integrált Max. 28/7 vagy 0/14 1 x PPI (pont-pont) AS-Interfész PROFIBUS DP Ethernet Internet Modem integrált Max. 94/74; 24 integrált Max. 28/7 vagy 0/14; 3 integrált 2 x PPI (pont-pont) AS-Interfész PROFIBUS DP Ethernet Internet Modem integrált Max. 128/120; 40 integrált Max. 28/7 vagy 0/14 2 x PPI (pont-pont) AS-Interfész PROFIBUS DP Ethernet Internet Modem integrált használható/elérhetœ nem használható/nem elérhetœ Siemens ST

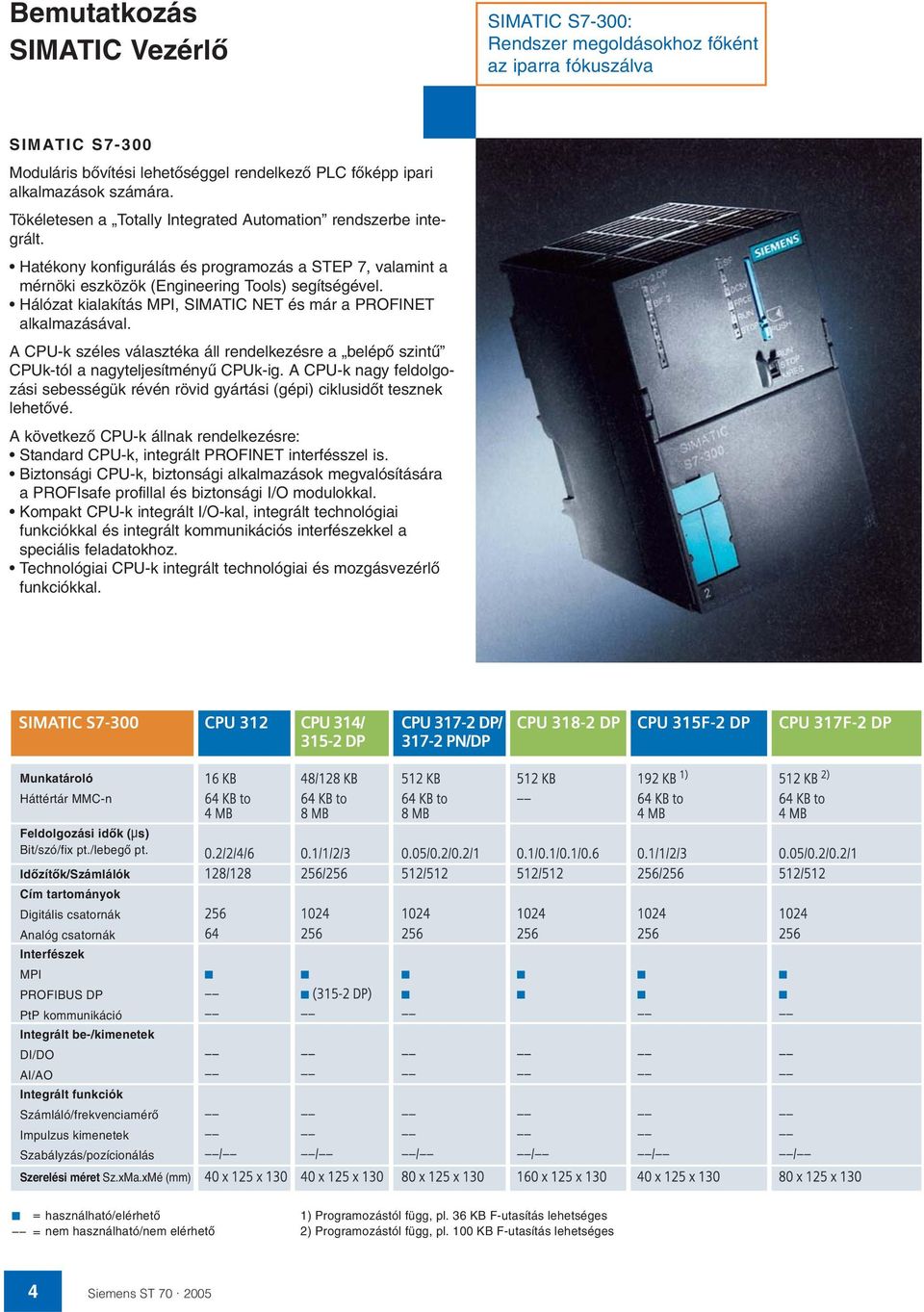

5 Bemutatkozás SIMATIC VezérlŒ SIMATIC S7-300: Rendszer megoldásokhoz fœként az iparra fókuszálva SIMATIC S7-300 Moduláris bœvítési lehetœséggel rendelkezœ PLC fœképp ipari alkalmazások számára. Tökéletesen a Totally Integrated Automation rendszerbe integrált. Hatékony konfigurálás és programozás a STEP 7, valamint a mérnöki eszközök (Engineering Tools) segítségével. Hálózat kialakítás MPI, SIMATIC NET és már a PROFINET alkalmazásával. A CPU-k széles választéka áll rendelkezésre a belépœ szintı CPUk-tól a nagyteljesítményı CPUk-ig. A CPU-k nagy feldolgozási sebességük révén rövid gyártási (gépi) ciklusidœt tesznek lehetœvé. A következœ CPU-k állnak rendelkezésre: Standard CPU-k, integrált PROFINET interfésszel is. Biztonsági CPU-k, biztonsági alkalmazások megvalósítására a PROFIsafe profillal és biztonsági I/O modulokkal. Kompakt CPU-k integrált I/O-kal, integrált technológiai funkciókkal és integrált kommunikációs interfészekkel a speciális feladatokhoz. Technológiai CPU-k integrált technológiai és mozgásvezérlœ funkciókkal. Munkatároló Háttértár MMC-n Feldolgozási idœk ( s) Bit/szó/fix pt./lebegœ pt. IdŒzítŒk/Számlálók Cím tartományok Digitális csatornák Analóg csatornák Interfészek MPI PROFIBUS DP PtP kommunikáció Integrált be-/kimenetek DI/DO AI/AO Integrált funkciók Számláló/frekvenciamérŒ Impulzus kimenetek Szabályzás/pozícionálás Szerelési méret Sz.xMa.xMé (mm) használható/elérhetœ nem használható/nem elérhetœ 1) Programozástól függ, pl. 36 KB F-utasítás lehetséges 2) Programozástól függ, pl. 100 KB F-utasítás lehetséges 4 Siemens ST

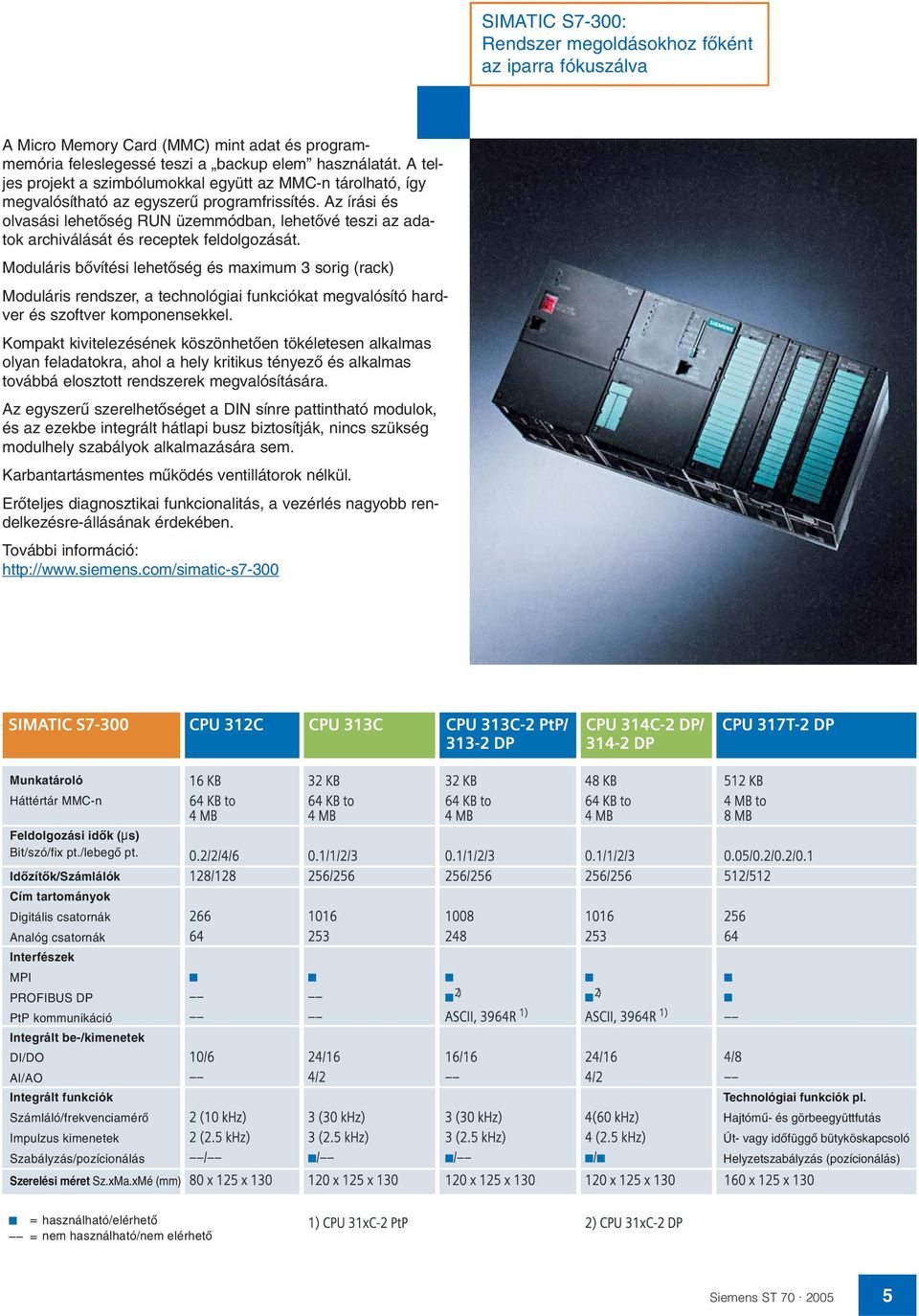

6 SIMATIC S7-300: Rendszer megoldásokhoz fœként az iparra fókuszálva A Micro Memory Card (MMC) mint adat és programmemória feleslegessé teszi a backup elem használatát. A teljes projekt a szimbólumokkal együtt az MMC-n tárolható, így megvalósítható az egyszerı programfrissítés. Az írási és olvasási lehetœség RUN üzemmódban, lehetœvé teszi az adatok archiválását és receptek feldolgozását. Moduláris bœvítési lehetœség és maximum 3 sorig (rack) Moduláris rendszer, a technológiai funkciókat megvalósító hardver és szoftver komponensekkel. Kompakt kivitelezésének köszönhetœen tökéletesen alkalmas olyan feladatokra, ahol a hely kritikus tényezœ és alkalmas továbbá elosztott rendszerek megvalósítására. Az egyszerı szerelhetœséget a DIN sínre pattintható modulok, és az ezekbe integrált hátlapi busz biztosítják, nincs szükség modulhely szabályok alkalmazására sem. Karbantartásmentes mıködés ventillátorok nélkül. ErŒteljes diagnosztikai funkcionalitás, a vezérlés nagyobb rendelkezésre-állásának érdekében. További információ: Munkatároló Háttértár MMC-n Feldolgozási idœk ( s) Bit/szó/fix pt./lebegœ pt. IdŒzítŒk/Számlálók Cím tartományok Digitális csatornák Analóg csatornák Interfészek MPI PROFIBUS DP PtP kommunikáció Integrált be-/kimenetek DI/DO AI/AO Integrált funkciók Számláló/frekvenciamérŒ Impulzus kimenetek Szabályzás/pozícionálás Szerelési méret Sz.xMa.xMé (mm) Technológiai funkciók pl. Hajtómı- és görbeegyüttfutás Út- vagy idœfüggœ bütyköskapcsoló Helyzetszabályzás (pozícionálás) használható/elérhetœ nem használható/nem elérhetœ Siemens ST

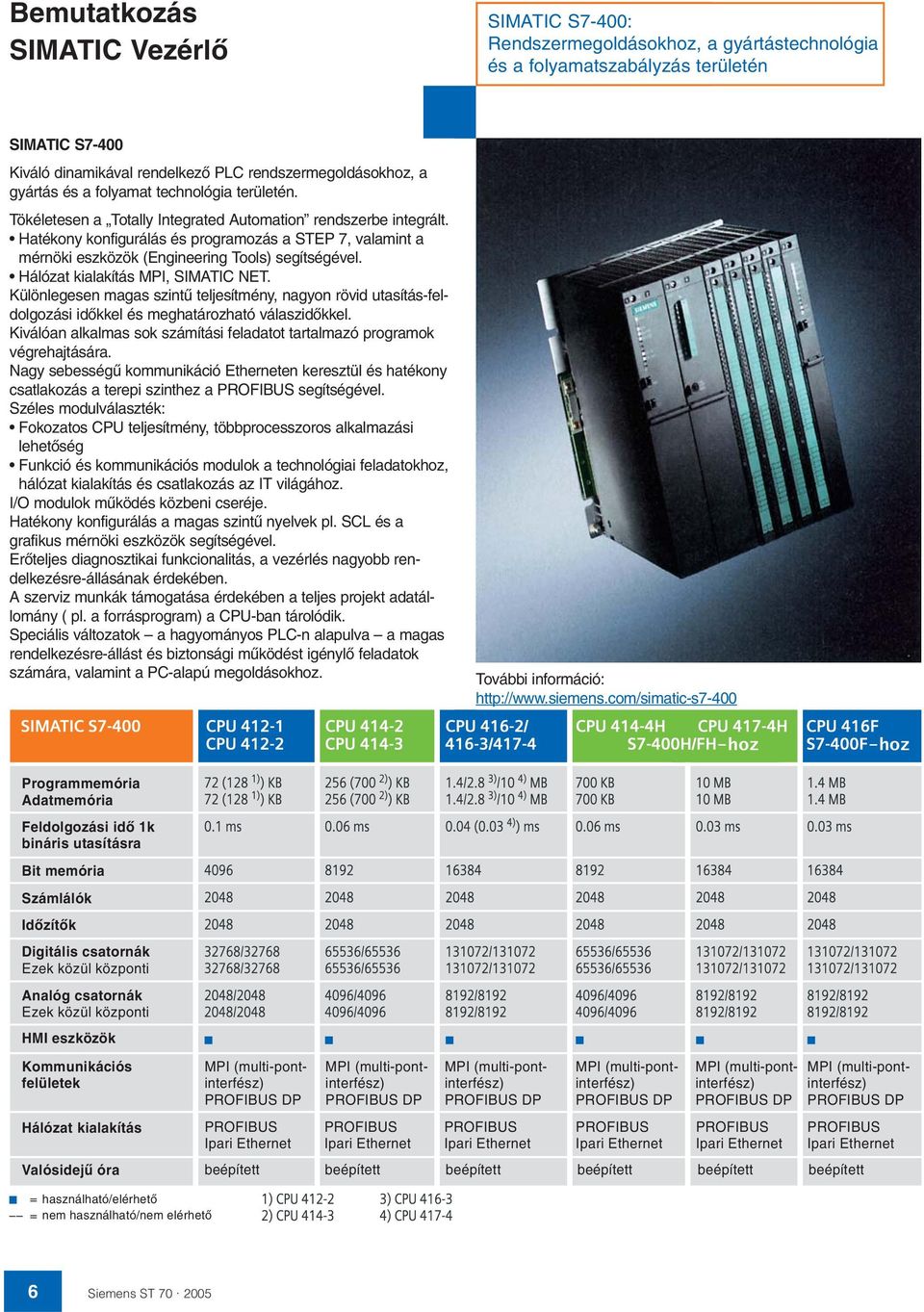

7 Bemutatkozás SIMATIC VezérlŒ SIMATIC S7-400: Rendszermegoldásokhoz, a gyártástechnológia és a folyamatszabályzás területén SIMATIC S7-400 Kiváló dinamikával rendelkezœ PLC rendszermegoldásokhoz, a gyártás és a folyamat technológia területén. Tökéletesen a Totally Integrated Automation rendszerbe integrált. Hatékony konfigurálás és programozás a STEP 7, valamint a mérnöki eszközök (Engineering Tools) segítségével. Hálózat kialakítás MPI, SIMATIC NET. Különlegesen magas szintı teljesítmény, nagyon rövid utasítás-feldolgozási idœkkel és meghatározható válaszidœkkel. Kiválóan alkalmas sok számítási feladatot tartalmazó programok végrehajtására. Nagy sebességı kommunikáció Etherneten keresztül és hatékony csatlakozás a terepi szinthez a PROFIBUS segítségével. Széles modulválaszték: Fokozatos CPU teljesítmény, többprocesszoros alkalmazási lehetœség Funkció és kommunikációs modulok a technológiai feladatokhoz, hálózat kialakítás és csatlakozás az IT világához. I/O modulok mıködés közbeni cseréje. Hatékony konfigurálás a magas szintı nyelvek pl. SCL és a grafikus mérnöki eszközök segítségével. ErŒteljes diagnosztikai funkcionalitás, a vezérlés nagyobb rendelkezésre-állásának érdekében. A szerviz munkák támogatása érdekében a teljes projekt adatállomány ( pl. a forrásprogram) a CPU-ban tárolódik. Speciális változatok a hagyományos PLC-n alapulva a magas rendelkezésre-állást és biztonsági mıködést igénylœ feladatok számára, valamint a PC-alapú megoldásokhoz. További információ: -hoz -hoz Programmemória Adatmemória Feldolgozási idœ 1k bináris utasításra Bit memória Számlálók IdŒzítŒk Digitális csatornák Ezek közül központi Analóg csatornák Ezek közül központi HMI eszközök Kommunikációs felületek Hálózat kialakítás Valósidejı óra MPI (multi-pontinterfész) PROFIBUS DP PROFIBUS Ipari Ethernet MPI (multi-pontinterfész) PROFIBUS DP PROFIBUS Ipari Ethernet MPI (multi-pontinterfész) PROFIBUS DP PROFIBUS Ipari Ethernet MPI (multi-pontinterfész) PROFIBUS DP PROFIBUS Ipari Ethernet MPI (multi-pontinterfész) PROFIBUS DP PROFIBUS Ipari Ethernet MPI (multi-pontinterfész) PROFIBUS DP PROFIBUS Ipari Ethernet beépített beépített beépített beépített beépített beépített használható/elérhetœ nem használható/nem elérhetœ 6 Siemens ST

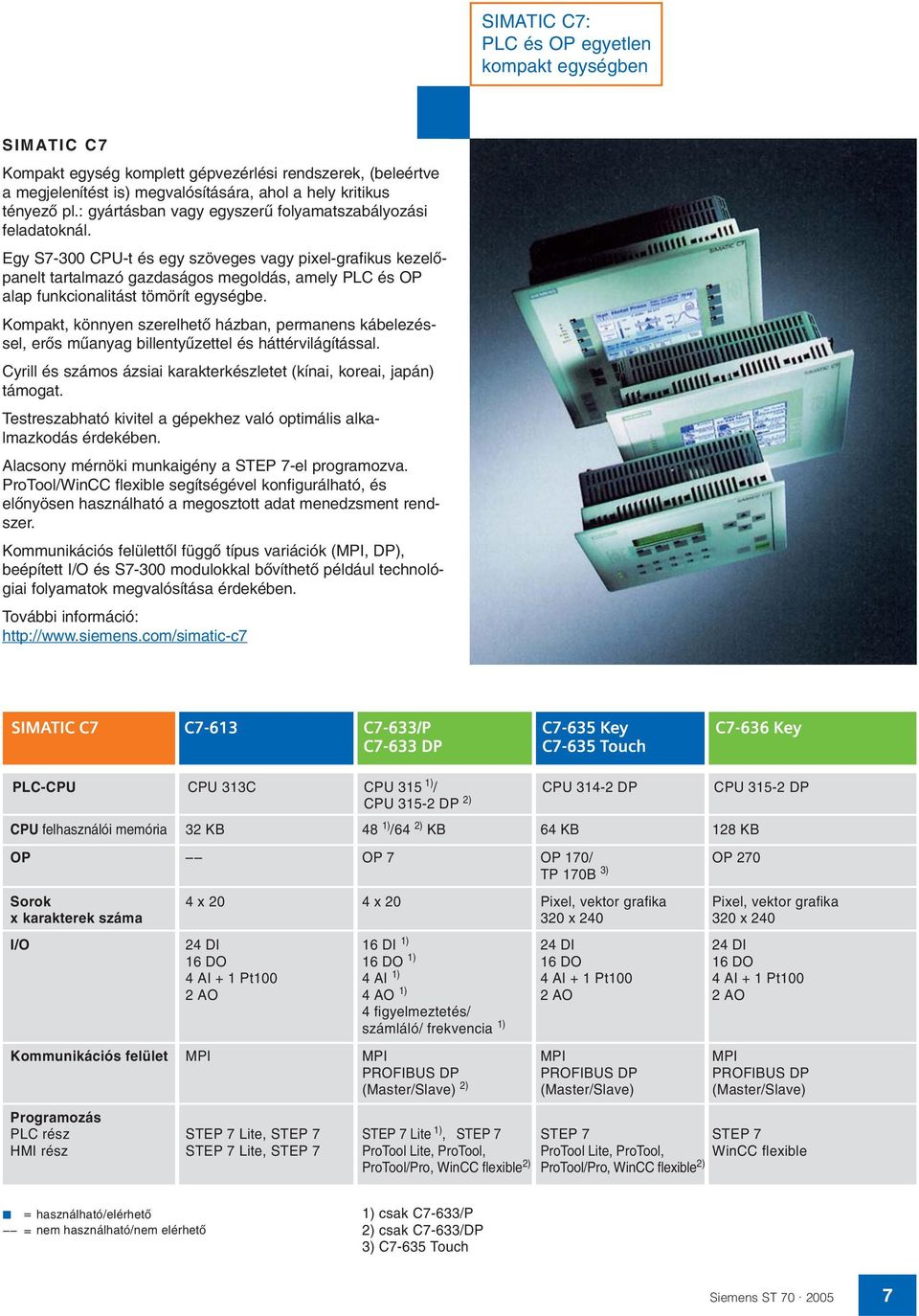

8 SIMATIC C7: PLC és OP egyetlen kompakt egységben SIMATIC C7 Kompakt egység komplett gépvezérlési rendszerek, (beleértve a megjelenítést is) megvalósítására, ahol a hely kritikus tényezœ pl.: gyártásban vagy egyszerı folyamatszabályozási feladatoknál. Egy S7-300 CPU-t és egy szöveges vagy pixel-grafikus kezelœpanelt tartalmazó gazdaságos megoldás, amely PLC és OP alap funkcionalitást tömörít egységbe. Kompakt, könnyen szerelhetœ házban, permanens kábelezéssel, erœs mıanyag billentyızettel és háttérvilágítással. Cyrill és számos ázsiai karakterkészletet (kínai, koreai, japán) támogat. Testreszabható kivitel a gépekhez való optimális alkalmazkodás érdekében. Alacsony mérnöki munkaigény a STEP 7-el programozva. ProTool/WinCC flexible segítségével konfigurálható, és elœnyösen használható a megosztott adat menedzsment rendszer. Kommunikációs felülettœl függœ típus variációk (MPI, DP), beépített I/O és S7-300 modulokkal bœvíthetœ például technológiai folyamatok megvalósítása érdekében. További információ: PLC-CPU CPU felhasználói memória OP Sorok x karakterek száma I/O Kommunikációs felület Programozás PLC rész HMI rész CPU 313C 32 KB 4 x DI 16 DO 4 AI 1 Pt100 2 AO MPI STEP 7 Lite, STEP 7 STEP 7 Lite, STEP 7 CPU 315 1) / CPU DP 2) 48 1) /64 2) KB OP 7 4 x DI 1) 16 DO 1) 4 AI 1) 4 AO 1) 4 figyelmeztetés/ számláló/ frekvencia 1) MPI PROFIBUS DP (Master/Slave) 2) STEP 7 Lite 1), STEP 7 ProTool Lite, ProTool, ProTool/Pro, WinCC flexible 2) CPU DP 64 KB OP 170/ TP 170B 3) Pixel, vektor grafika 320 x DI 16 DO 4 AI 1 Pt100 2 AO MPI PROFIBUS DP (Master/Slave) STEP 7 ProTool Lite, ProTool, ProTool/Pro, WinCC flexible 2) CPU DP 128 KB OP 270 Pixel, vektor grafika 320 x DI 16 DO 4 AI 1 Pt100 2 AO MPI PROFIBUS DP (Master/Slave) STEP 7 WinCC flexible használható/elérhetœ nem használható/nem elérhetœ 1) csak C7-633/P 2) csak C7-633/DP 3) C7-635 Touch Siemens ST

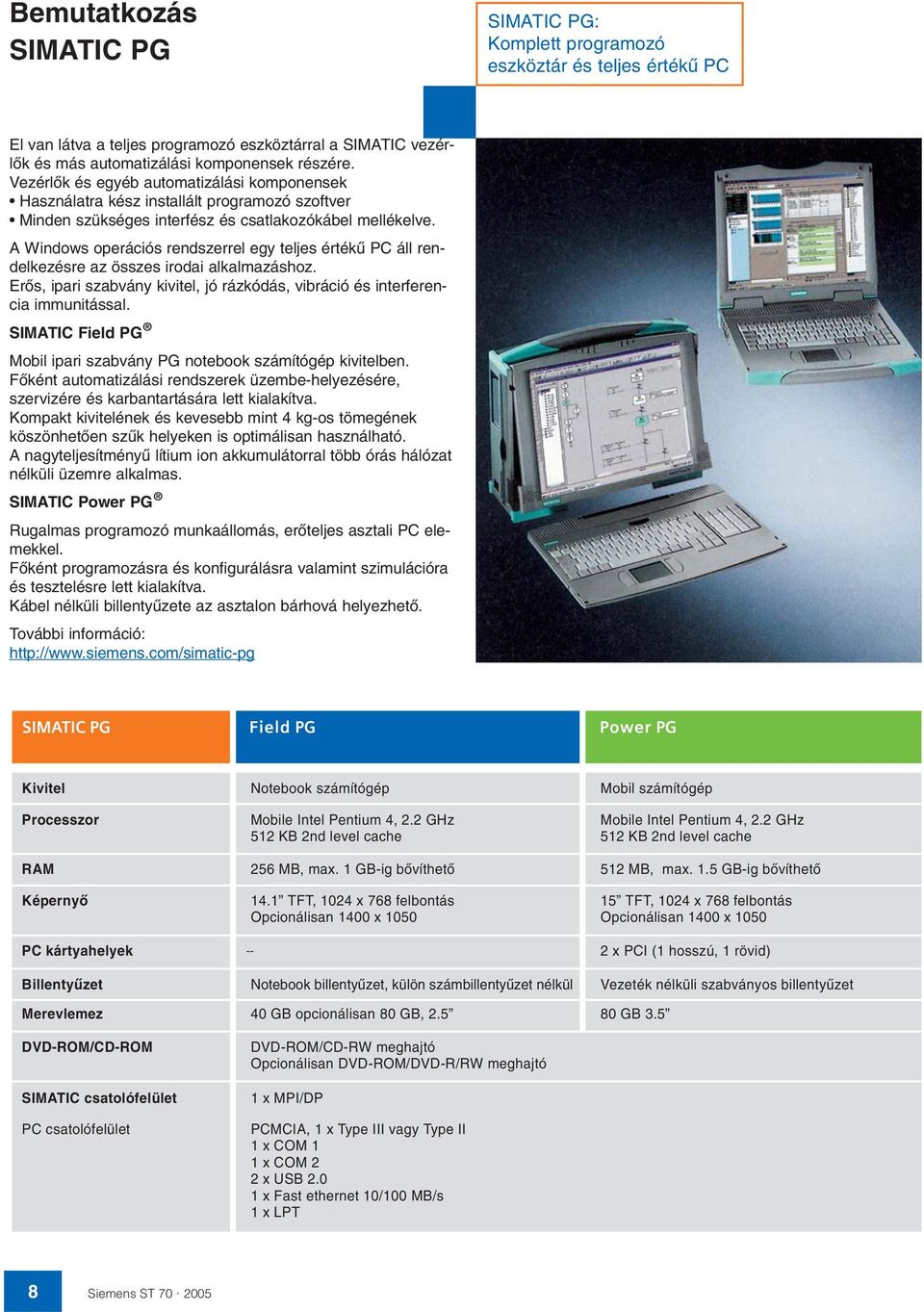

9 Bemutatkozás SIMATIC PG SIMATIC PG: Komplett programozó eszköztár és teljes értékı PC El van látva a teljes programozó eszköztárral a SIMATIC vezérlœk és más automatizálási komponensek részére. VezérlŒk és egyéb automatizálási komponensek Használatra kész installált programozó szoftver Minden szükséges interfész és csatlakozókábel mellékelve. A Windows operációs rendszerrel egy teljes értékı PC áll rendelkezésre az összes irodai alkalmazáshoz. ErŒs, ipari szabvány kivitel, jó rázkódás, vibráció és interferencia immunitással. SIMATIC Field PG Mobil ipari szabvány PG notebook számítógép kivitelben. FŒként automatizálási rendszerek üzembe-helyezésére, szervizére és karbantartására lett kialakítva. Kompakt kivitelének és kevesebb mint 4 kg-os tömegének köszönhetœen szık helyeken is optimálisan használható. A nagyteljesítményı lítium ion akkumulátorral több órás hálózat nélküli üzemre alkalmas. SIMATIC Power PG Rugalmas programozó munkaállomás, erœteljes asztali PC elemekkel. FŒként programozásra és konfigurálásra valamint szimulációra és tesztelésre lett kialakítva. Kábel nélküli billentyızete az asztalon bárhová helyezhetœ. További információ: Kivitel Processzor RAM KépernyŒ PC kártyahelyek Billentyızet Merevlemez DVD-ROM/CD-ROM SIMATIC csatolófelület PC csatolófelület Notebook számítógép Mobile Intel Pentium 4, 2.2 GHz 512 KB 2nd level cache 256 MB, max. 1 GB-ig bœvíthetœ 14.1 TFT, 1024 x 768 felbontás Opcionálisan 1400 x 1050 Notebook billentyızet, külön számbillentyızet nélkül 40 GB opcionálisan 80 GB, 2.5 DVD-ROM/CD-RW meghajtó Opcionálisan DVD-ROM/DVD-R/RW meghajtó 1 x MPI/DP PCMCIA, 1 x Type III vagy Type II 1 x COM 1 1 x COM 2 2 x USB x Fast ethernet 10/100 MB/s 1 x LPT Mobil számítógép Mobile Intel Pentium 4, 2.2 GHz 512 KB 2nd level cache 512 MB, max. 1.5 GB-ig bœvíthetœ 15 TFT, 1024 x 768 felbontás Opcionálisan 1400 x x PCI (1 hosszú, 1 rövid) Vezeték nélküli szabványos billentyızet 80 GB Siemens ST

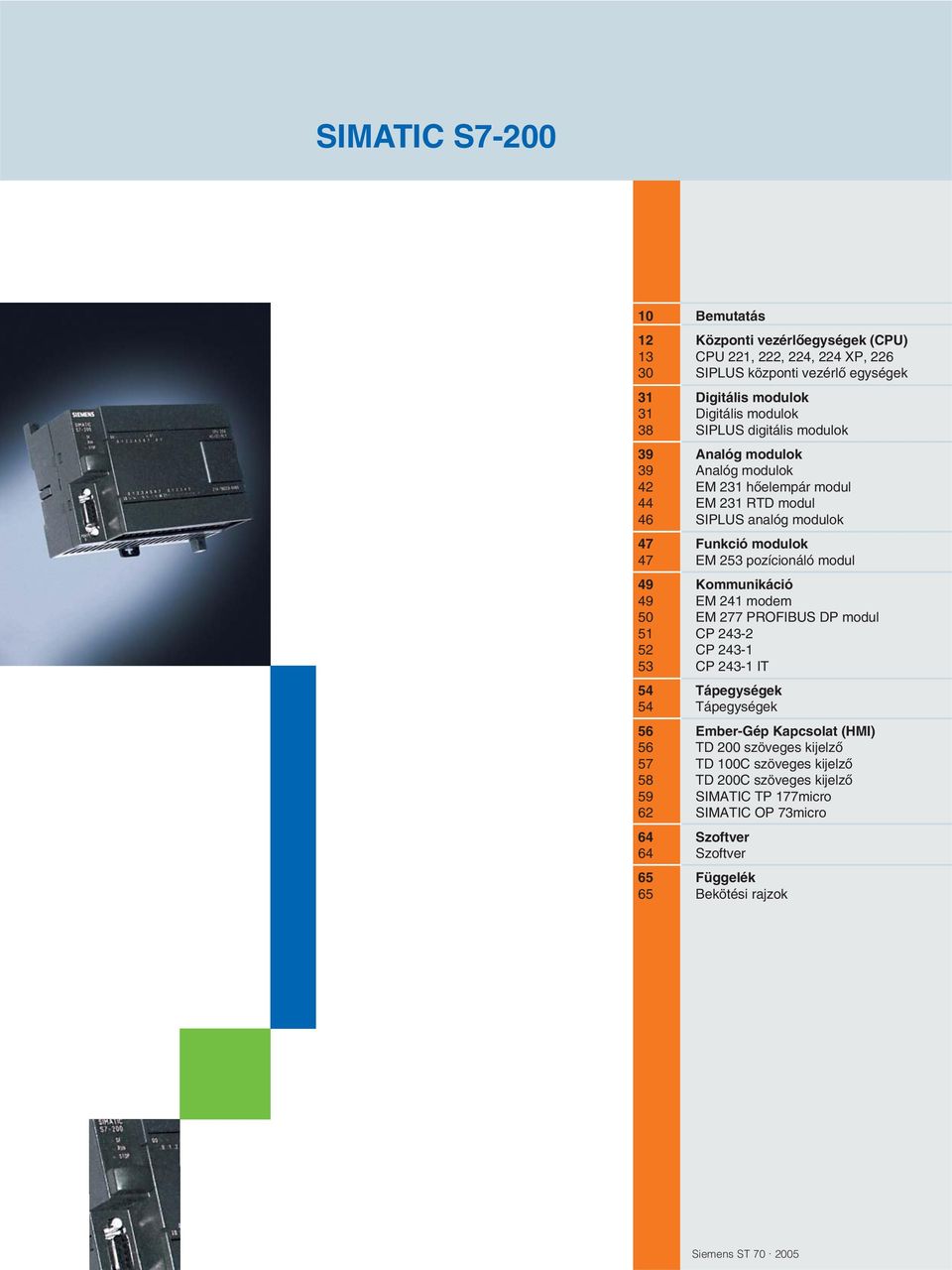

10 10 Bemutatás 12 Központi vezérlœegységek (CPU) 13 CPU 221, 222, 224, 224 XP, SIPLUS központi vezérlœ egységek 31 Digitális modulok 31 Digitális modulok 38 SIPLUS digitális modulok 39 Analóg modulok 39 Analóg modulok 42 EM 231 hœelempár modul 44 EM 231 RTD modul 46 SIPLUS analóg modulok 47 Funkció modulok 47 EM 253 pozícionáló modul 49 Kommunikáció 49 EM 241 modem 50 EM 277 PROFIBUS DP modul 51 CP CP CP IT 54 Tápegységek 54 Tápegységek 56 Ember-Gép Kapcsolat (HMI) 56 TD 200 szöveges kijelzœ 57 TD 100C szöveges kijelzœ 58 TD 200C szöveges kijelzœ 59 SIMATIC TP 177micro 62 SIMATIC OP 73micro 64 Szoftver 64 Szoftver 65 Függelék 65 Bekötési rajzok Siemens ST

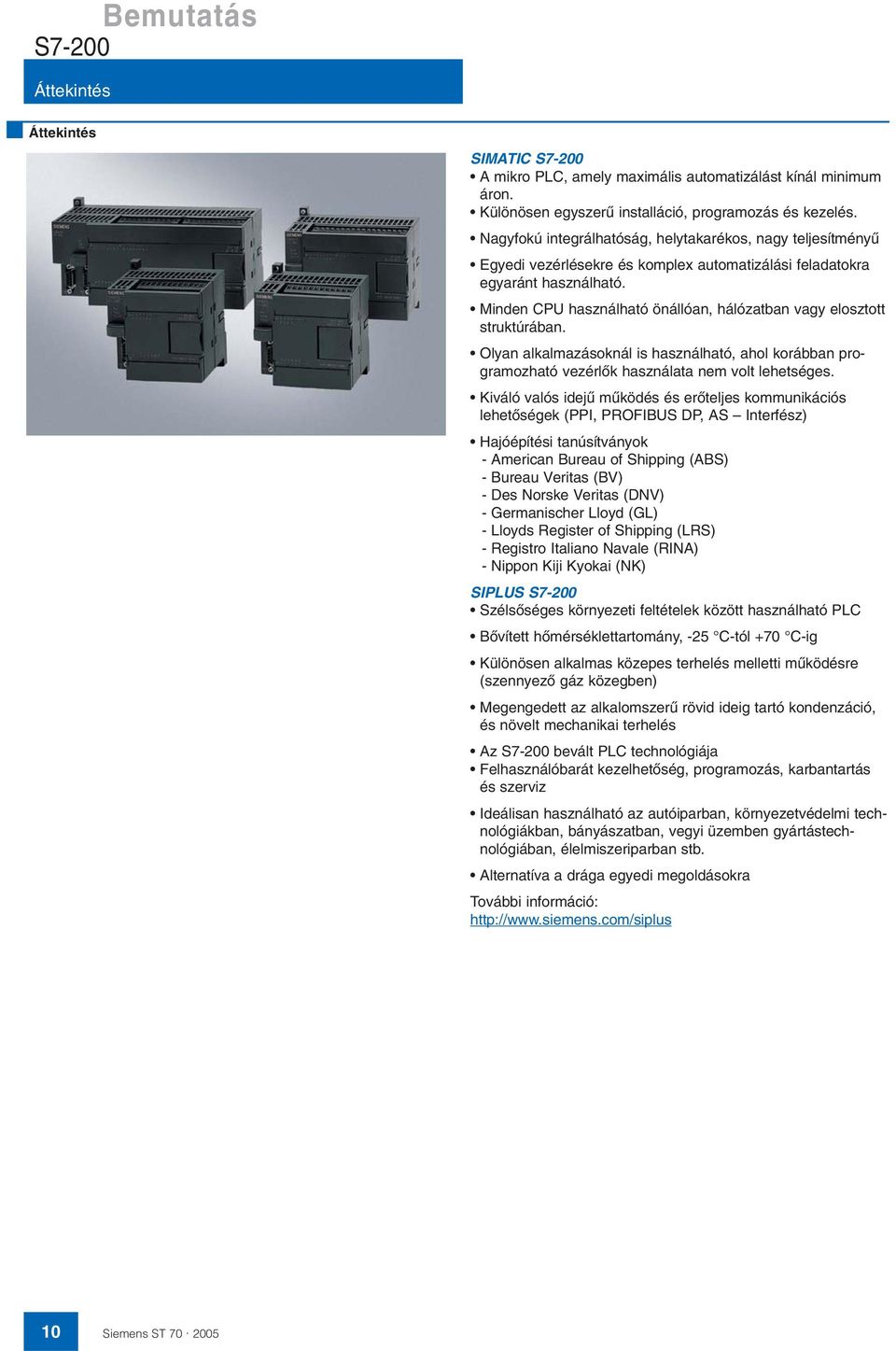

11 Bemutatás S7-200 Áttekintés Áttekintés SIMATIC S7-200 A mikro PLC, amely maximális automatizálást kínál minimum áron. Különösen egyszerı installáció, programozás és kezelés. Nagyfokú integrálhatóság, helytakarékos, nagy teljesítményı Egyedi vezérlésekre és komplex automatizálási feladatokra egyaránt használható. Minden CPU használható önállóan, hálózatban vagy elosztott struktúrában. Olyan alkalmazásoknál is használható, ahol korábban programozható vezérlœk használata nem volt lehetséges. Kiváló valós idejı mıködés és erœteljes kommunikációs lehetœségek (PPI, PROFIBUS DP, AS Interfész) Hajóépítési tanúsítványok - American Bureau of Shipping (ABS) - Bureau Veritas (BV) - Des Norske Veritas (DNV) - Germanischer Lloyd (GL) - Lloyds Register of Shipping (LRS) - Registro Italiano Navale (RINA) - Nippon Kiji Kyokai (NK) SIPLUS S7-200 SzélsŒséges környezeti feltételek között használható PLC BŒvített hœmérséklettartomány, -25 C-tól 70 C-ig Különösen alkalmas közepes terhelés melletti mıködésre (szennyezœ gáz közegben) Megengedett az alkalomszerı rövid ideig tartó kondenzáció, és növelt mechanikai terhelés Az S7-200 bevált PLC technológiája Felhasználóbarát kezelhetœség, programozás, karbantartás és szerviz Ideálisan használható az autóiparban, környezetvédelmi technológiákban, bányászatban, vegyi üzemben gyártástechnológiában, élelmiszeriparban stb. Alternatíva a drága egyedi megoldásokra További információ: 10 Siemens ST

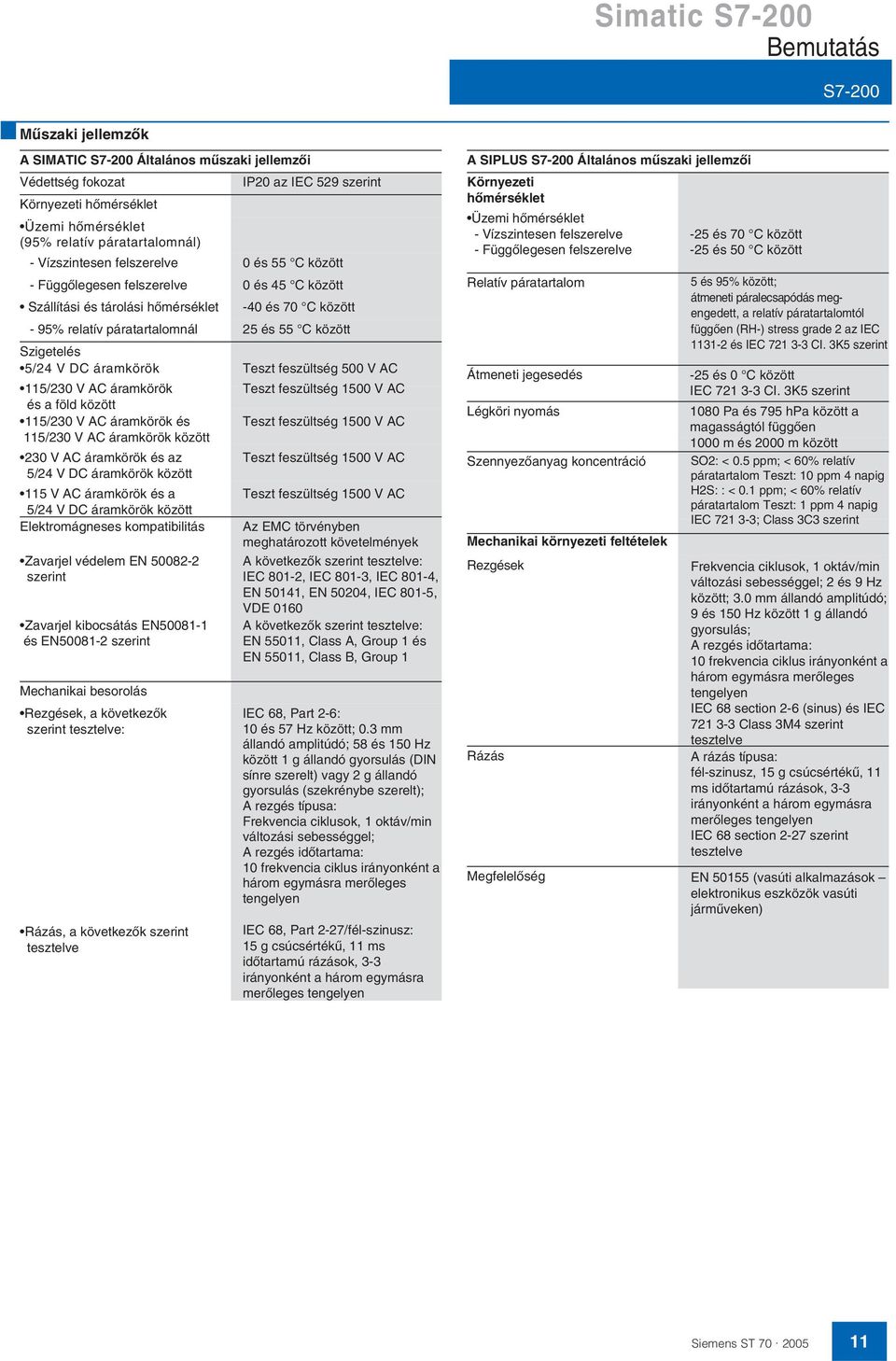

12 Simatic S7-200 Bemutatás S7-200 Mıszaki jellemzœk A SIMATIC S7-200 Általános mıszaki jellemzœi Védettség fokozat IP20 az IEC 529 szerint Környezeti hœmérséklet Üzemi hœmérséklet (95% relatív páratartalomnál) - Vízszintesen felszerelve 0 és 55 C között - FüggŒlegesen felszerelve 0 és 45 C között Szállítási és tárolási hœmérséklet -40 és 70 C között - 95% relatív páratartalomnál 25 és 55 C között Szigetelés 5/24 V DC áramkörök Teszt feszültség 500 V AC 115/230 V AC áramkörök Teszt feszültség 1500 V AC és a föld között 115/230 V AC áramkörök és Teszt feszültség 1500 V AC 115/230 V AC áramkörök között 230 V AC áramkörök és az Teszt feszültség 1500 V AC 5/24 V DC áramkörök között 115 V AC áramkörök és a Teszt feszültség 1500 V AC 5/24 V DC áramkörök között Elektromágneses kompatibilitás Az EMC törvényben meghatározott követelmények Zavarjel védelem EN szerint Zavarjel kibocsátás EN és EN szerint Mechanikai besorolás Rezgések, a következœk szerint tesztelve: Rázás, a következœk szerint tesztelve A következœk szerint tesztelve: IEC 801-2, IEC 801-3, IEC 801-4, EN 50141, EN 50204, IEC 801-5, VDE 0160 A következœk szerint tesztelve: EN 55011, Class A, Group 1 és EN 55011, Class B, Group 1 IEC 68, Part 2-6: 10 és 57 Hz között; 0.3 mm állandó amplitúdó; 58 és 150 Hz között 1 g állandó gyorsulás (DIN sínre szerelt) vagy 2 g állandó gyorsulás (szekrénybe szerelt); A rezgés típusa: Frekvencia ciklusok, 1 oktáv/min változási sebességgel; A rezgés idœtartama: 10 frekvencia ciklus irányonként a három egymásra merœleges tengelyen IEC 68, Part 2-27/fél-szinusz: 15 g csúcsértékı, 11 ms idœtartamú rázások, 3-3 irányonként a három egymásra merœleges tengelyen A SIPLUS S7-200 Általános mıszaki jellemzœi Környezeti hœmérséklet Üzemi hœmérséklet - Vízszintesen felszerelve - FüggŒlegesen felszerelve Relatív páratartalom Átmeneti jegesedés Légköri nyomás SzennyezŒanyag koncentráció Mechanikai környezeti feltételek Rezgések Rázás MegfelelŒség -25 és 70 C között -25 és 50 C között 5 és 95% között; átmeneti páralecsapódás megengedett, a relatív páratartalomtól függœen (RH-) stress grade 2 az IEC és IEC CI. 3K5 szerint -25 és 0 C között IEC CI. 3K5 szerint 1080 Pa és 795 hpa között a magasságtól függœen 1000 m és 2000 m között SO2: < 0.5 ppm; < 60% relatív páratartalom Teszt: 10 ppm 4 napig H2S: : < 0.1 ppm; < 60% relatív páratartalom Teszt: 1 ppm 4 napig IEC ; Class 3C3 szerint Frekvencia ciklusok, 1 oktáv/min változási sebességgel; 2 és 9 Hz között; 3.0 mm állandó amplitúdó; 9 és 150 Hz között 1 g állandó gyorsulás; A rezgés idœtartama: 10 frekvencia ciklus irányonként a három egymásra merœleges tengelyen IEC 68 section 2-6 (sinus) és IEC Class 3M4 szerint tesztelve A rázás típusa: fél-szinusz, 15 g csúcsértékı, 11 ms idœtartamú rázások, 3-3 irányonként a három egymásra merœleges tengelyen IEC 68 section 2-27 szerint tesztelve EN (vasúti alkalmazások elektronikus eszközök vasúti jármıveken) Siemens ST

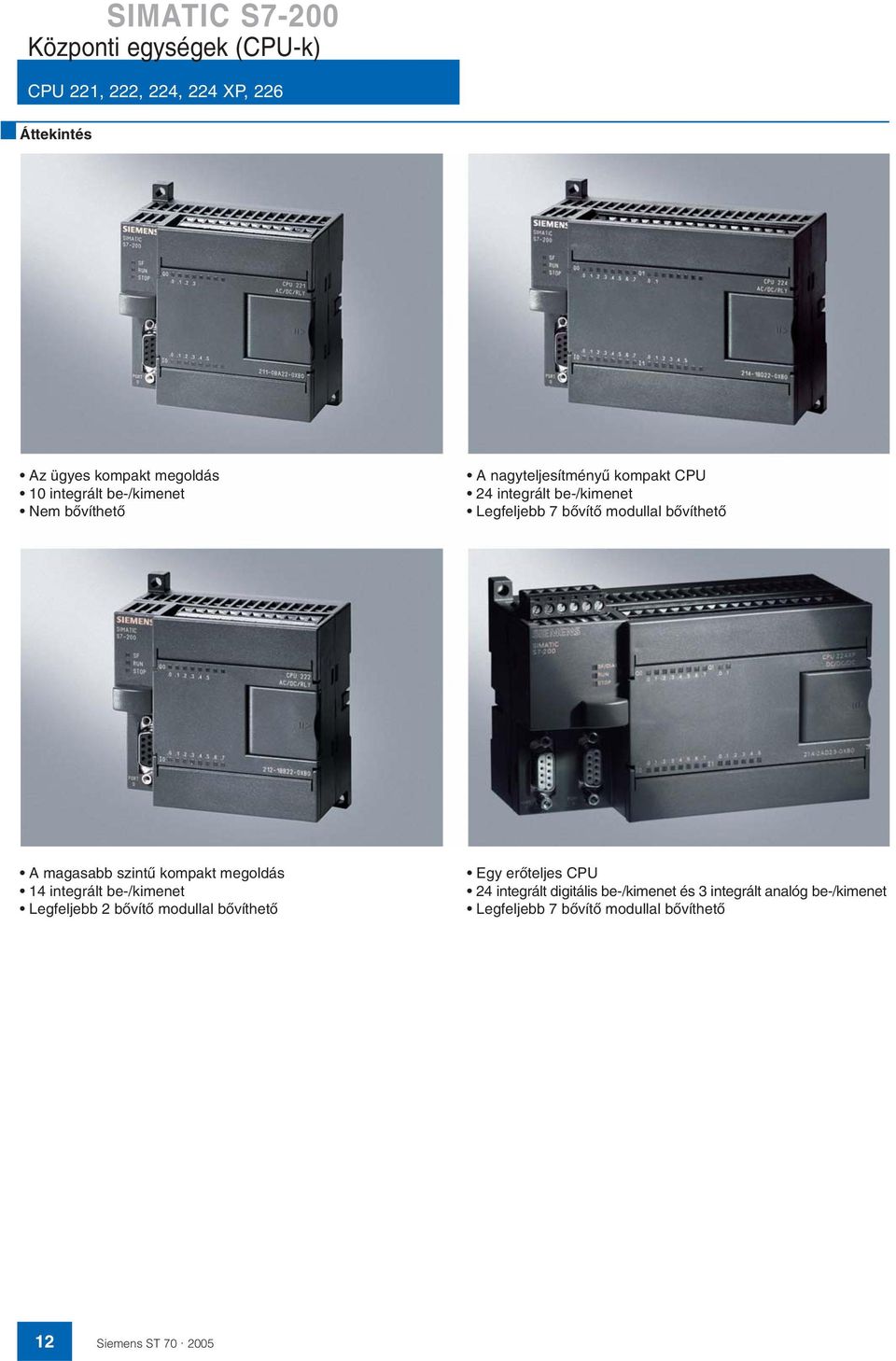

13 Központi egységek (CPU-k) CPU 221, 222, 224, 224 XP, 226 Áttekintés Az ügyes kompakt megoldás 10 integrált be-/kimenet Nem bœvíthetœ A nagyteljesítményı kompakt CPU 24 integrált be-/kimenet Legfeljebb 7 bœvítœ modullal bœvíthetœ A magasabb szintı kompakt megoldás 14 integrált be-/kimenet Legfeljebb 2 bœvítœ modullal bœvíthetœ Egy erœteljes CPU 24 integrált digitális be-/kimenet és 3 integrált analóg be-/kimenet Legfeljebb 7 bœvítœ modullal bœvíthetœ 12 Siemens ST

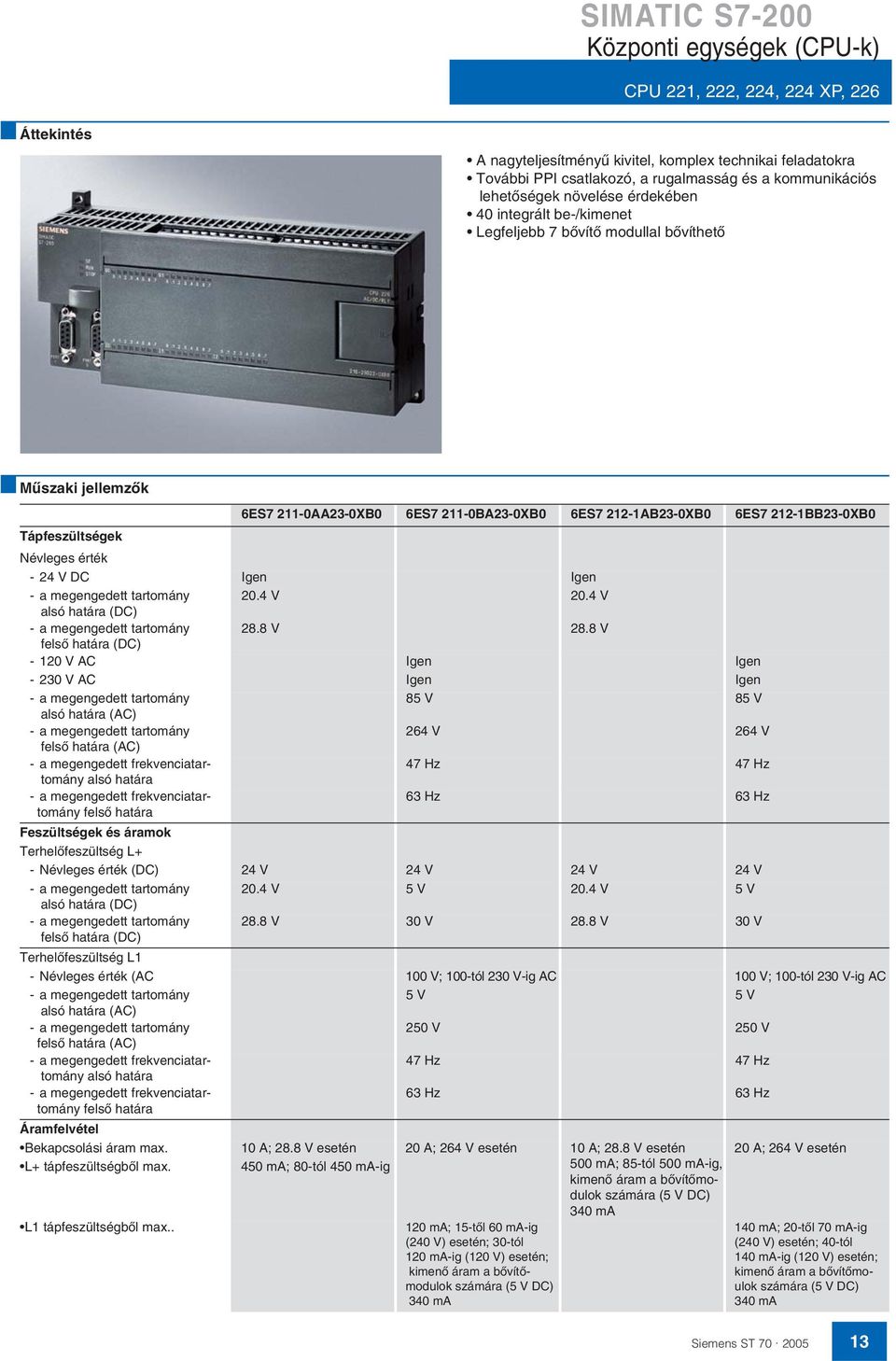

14 Központi egységek (CPU-k) CPU 221, 222, 224, 224 XP, 226 Áttekintés A nagyteljesítményı kivitel, komplex technikai feladatokra További PPI csatlakozó, a rugalmasság és a kommunikációs lehetœségek növelése érdekében 40 integrált be-/kimenet Legfeljebb 7 bœvítœ modullal bœvíthetœ Mıszaki jellemzœk 6ES AA23-0XB0 6ES BA23-0XB0 6ES AB23-0XB0 6ES BB23-0XB0 Tápfeszültségek Névleges érték - 24 V DC - a megengedett tartomány 20.4 V 20.4 V alsó határa (DC) - a megengedett tartomány 28.8 V 28.8 V felsœ határa (DC) V AC V AC - a megengedett tartomány 85 V 85 V alsó határa (AC) - a megengedett tartomány 264 V 264 V felsœ határa (AC) - a megengedett frekvenciatartomány 47 Hz 47 Hz alsó határa - a megengedett frekvenciatartomány 63 Hz 63 Hz felsœ határa Feszültségek és áramok TerhelŒfeszültség L - Névleges érték (DC) 24 V 24 V 24 V 24 V - a megengedett tartomány 20.4 V 5 V 20.4 V 5 V alsó határa (DC) - a megengedett tartomány 28.8 V 30 V 28.8 V 30 V felsœ határa (DC) TerhelŒfeszültség L1 - Névleges érték (AC 100 V; 100-tól 230 V-ig AC 100 V; 100-tól 230 V-ig AC - a megengedett tartomány 5 V 5 V alsó határa (AC) - a megengedett tartomány 250 V 250 V felsœ határa (AC) - a megengedett frekvenciatartomány 47 Hz 47 Hz alsó határa - a megengedett frekvenciatartomány 63 Hz 63 Hz felsœ határa Áramfelvétel Bekapcsolási áram max. 10 A; 28.8 V esetén 20 A; 264 V esetén 10 A; 28.8 V esetén 20 A; 264 V esetén L tápfeszültségbœl max. 450 ma; 80-tól 450 ma-ig 500 ma; 85-tól 500 ma-ig, kimenœ áram a bœvítœmodulok számára (5 V DC) 340 ma L1 tápfeszültségbœl max ma; 15-tŒl 60 ma-ig (240 V) esetén; 30-tól 120 ma-ig (120 V) esetén; kimenœ áram a bœvítœmodulok számára (5 V DC) 340 ma 140 ma; 20-tŒl 70 ma-ig (240 V) esetén; 40-tól 140 ma-ig (120 V) esetén; kimenœ áram a bœvítœmoulok számára (5 V DC) 340 ma Siemens ST

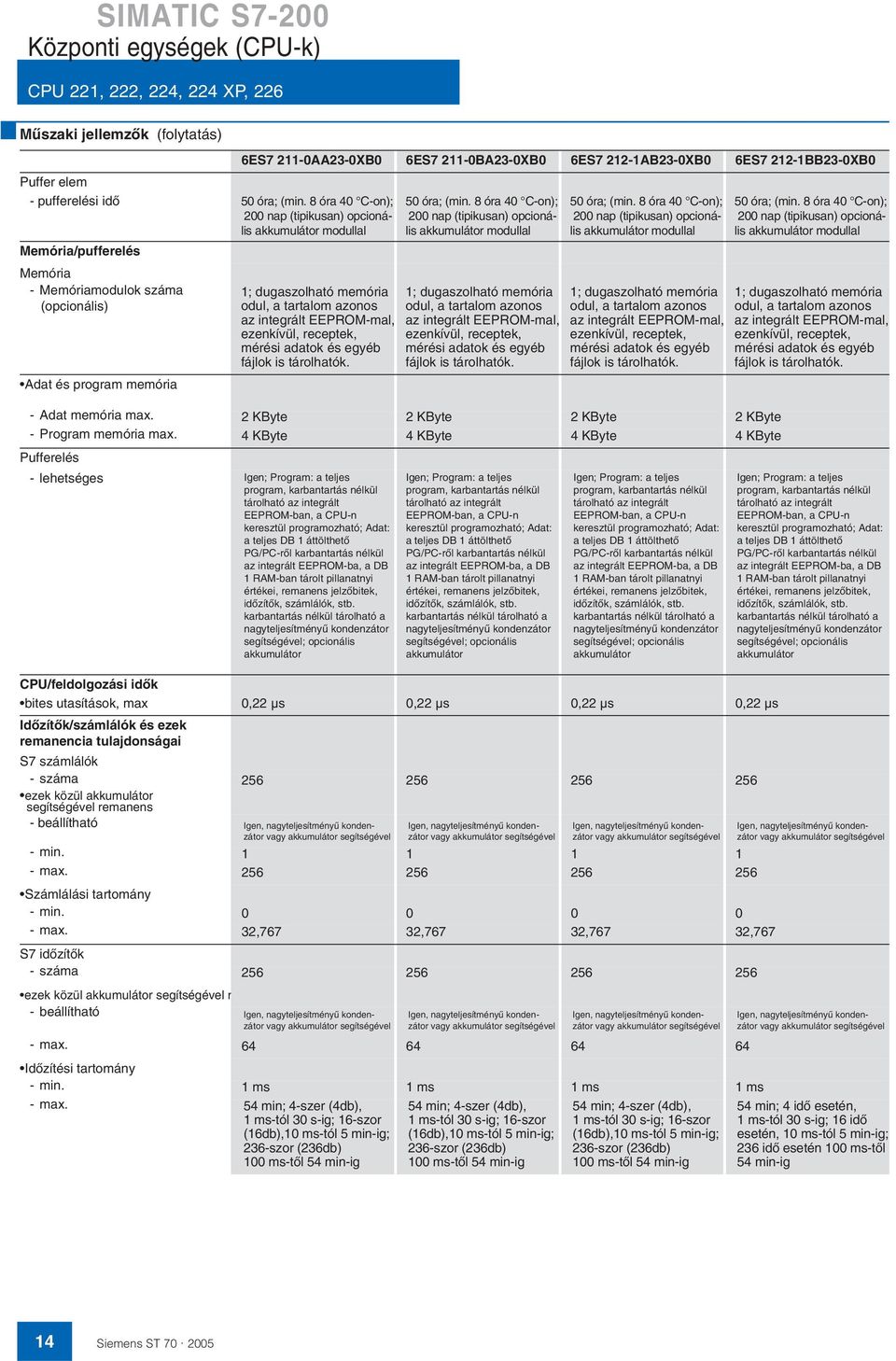

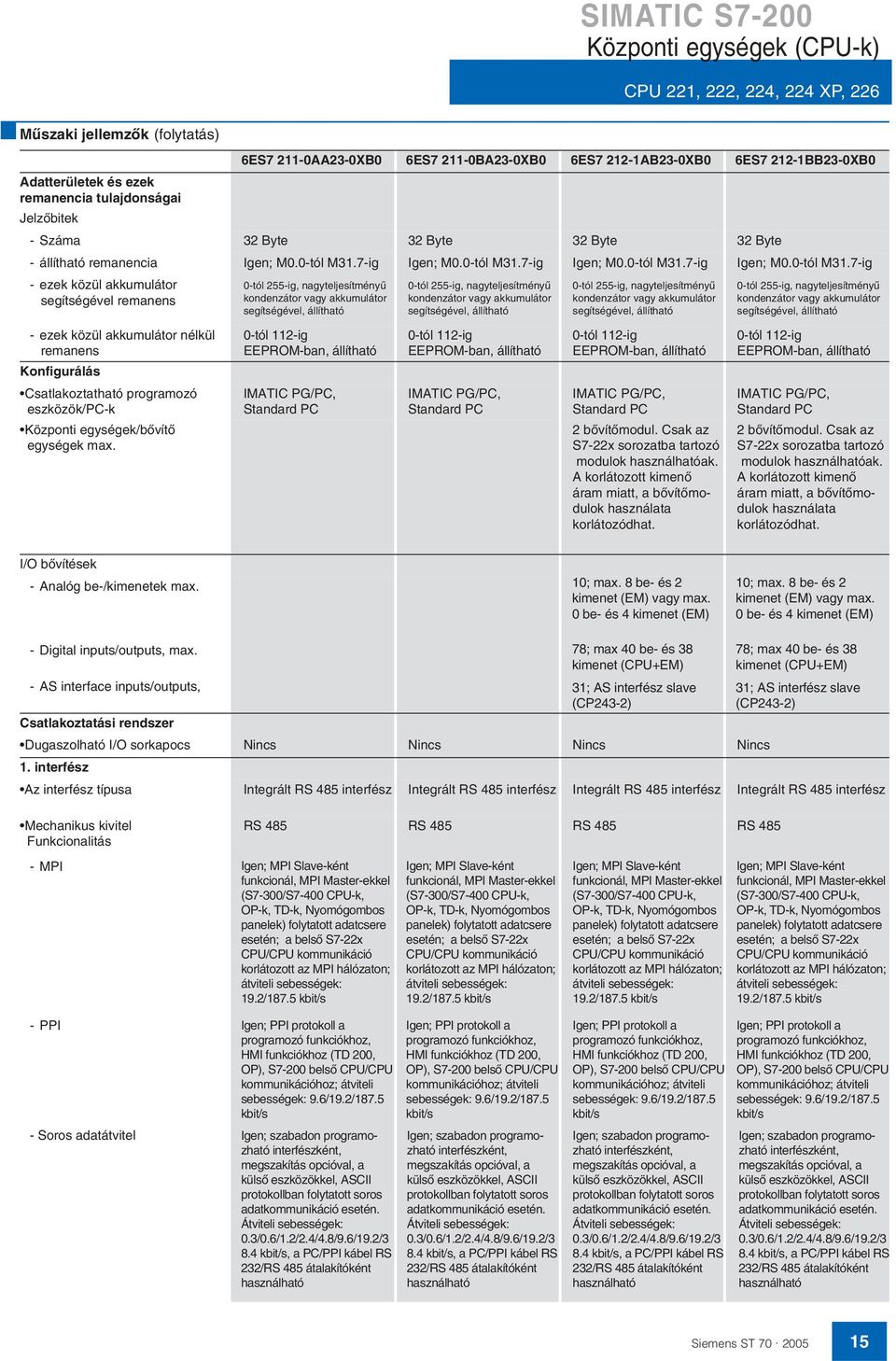

15 Központi egységek (CPU-k) CPU 221, 222, 224, 224 XP, 226 Mıszaki jellemzœk (folytatás) Puffer elem - pufferelési idœ 50 óra; (min. 8 óra 40 C-on); 200 nap (tipikusan) opcionális akkumulátor modullal Memória/pufferelés Memória - Memóriamodulok száma (opcionális) Adat és program memória 6ES AA23-0XB0 6ES BA23-0XB0 6ES AB23-0XB0 6ES BB23-0XB0 1; dugaszolható memória odul, a tartalom azonos az integrált EEPROM-mal, ezenkívül, receptek, mérési adatok és egyéb fájlok is tárolhatók. 50 óra; (min. 8 óra 40 C-on); 200 nap (tipikusan) opcionális akkumulátor modullal 1; dugaszolható memória odul, a tartalom azonos az integrált EEPROM-mal, ezenkívül, receptek, mérési adatok és egyéb fájlok is tárolhatók. 50 óra; (min. 8 óra 40 C-on); 200 nap (tipikusan) opcionális akkumulátor modullal 1; dugaszolható memória odul, a tartalom azonos az integrált EEPROM-mal, ezenkívül, receptek, mérési adatok és egyéb fájlok is tárolhatók. - Adat memória max. 2 KByte 2 KByte 2 KByte 2 KByte - Program memória max. 4 KByte 4 KByte 4 KByte 4 KByte Pufferelés - lehetséges ; Program: a teljes program, karbantartás nélkül tárolható az integrált EEPROM-ban, a CPU-n keresztül programozható; Adat: a teljes DB 1 áttölthetœ PG/PC-rŒl karbantartás nélkül az integrált EEPROM-ba, a DB 1 RAM-ban tárolt pillanatnyi értékei, remanens jelzœbitek, idœzítœk, számlálók, stb. karbantartás nélkül tárolható a nagyteljesítményı kondenzátor segítségével; opcionális akkumulátor CPU/feldolgozási idœk bites utasítások, max 0,22 µs 0,22 µs 0,22 µs 0,22 µs IdŒzítŒk/számlálók és ezek remanencia tulajdonságai S7 számlálók - száma ezek közül akkumulátor segítségével remanens - beállítható, nagyteljesítményı kondenzátor vagy akkumulátor segítségével, nagyteljesítményı kondenzátor vagy akkumulátor segítségével, nagyteljesítményı kondenzátor vagy akkumulátor segítségével - min max Számlálási tartomány - min max. 32,767 32,767 32,767 32,767 S7 idœzítœk - száma ezek közül akkumulátor segítségével remanens - beállítható, nagyteljesítményı kondenzátor vagy akkumulátor segítségével ; Program: a teljes program, karbantartás nélkül tárolható az integrált EEPROM-ban, a CPU-n keresztül programozható; Adat: a teljes DB 1 áttölthetœ PG/PC-rŒl karbantartás nélkül az integrált EEPROM-ba, a DB 1 RAM-ban tárolt pillanatnyi értékei, remanens jelzœbitek, idœzítœk, számlálók, stb. karbantartás nélkül tárolható a nagyteljesítményı kondenzátor segítségével; opcionális akkumulátor, nagyteljesítményı kondenzátor vagy akkumulátor segítségével ; Program: a teljes program, karbantartás nélkül tárolható az integrált EEPROM-ban, a CPU-n keresztül programozható; Adat: a teljes DB 1 áttölthetœ PG/PC-rŒl karbantartás nélkül az integrált EEPROM-ba, a DB 1 RAM-ban tárolt pillanatnyi értékei, remanens jelzœbitek, idœzítœk, számlálók, stb. karbantartás nélkül tárolható a nagyteljesítményı kondenzátor segítségével; opcionális akkumulátor, nagyteljesítményı kondenzátor vagy akkumulátor segítségével 50 óra; (min. 8 óra 40 C-on); 200 nap (tipikusan) opcionális akkumulátor modullal 1; dugaszolható memória odul, a tartalom azonos az integrált EEPROM-mal, ezenkívül, receptek, mérési adatok és egyéb fájlok is tárolhatók. ; Program: a teljes program, karbantartás nélkül tárolható az integrált EEPROM-ban, a CPU-n keresztül programozható; Adat: a teljes DB 1 áttölthetœ PG/PC-rŒl karbantartás nélkül az integrált EEPROM-ba, a DB 1 RAM-ban tárolt pillanatnyi értékei, remanens jelzœbitek, idœzítœk, számlálók, stb. karbantartás nélkül tárolható a nagyteljesítményı kondenzátor segítségével; opcionális akkumulátor, nagyteljesítményı kondenzátor vagy akkumulátor segítségével, nagyteljesítményı kondenzátor vagy akkumulátor segítségével - max IdŒzítési tartomány - min. 1 ms 1 ms 1 ms 1 ms - max. 54 min; 4-szer (4db), 1 ms-tól 30 s-ig; 16-szor (16db),10 ms-tól 5 min-ig; 236-szor (236db) 100 ms-tœl 54 min-ig 54 min; 4-szer (4db), 1 ms-tól 30 s-ig; 16-szor (16db),10 ms-tól 5 min-ig; 236-szor (236db) 100 ms-tœl 54 min-ig 54 min; 4-szer (4db), 1 ms-tól 30 s-ig; 16-szor (16db),10 ms-tól 5 min-ig; 236-szor (236db) 100 ms-tœl 54 min-ig 54 min; 4 idœ esetén, 1 ms-tól 30 s-ig; 16 idœ esetén, 10 ms-tól 5 min-ig; 236 idœ esetén 100 ms-tœl 54 min-ig 14 Siemens ST

16 Központi egységek (CPU-k) CPU 221, 222, 224, 224 XP, 226 Mıszaki jellemzœk (folytatás) 6ES AA23-0XB0 6ES BA23-0XB0 6ES AB23-0XB0 6ES BB23-0XB0 Adatterületek és ezek remanencia tulajdonságai JelzŒbitek - Száma 32 Byte 32 Byte 32 Byte 32 Byte - állítható remanencia ; M0.0-tól M31.7-ig ; M0.0-tól M31.7-ig ; M0.0-tól M31.7-ig ; M0.0-tól M31.7-ig - ezek közül akkumulátor segítségével remanens - ezek közül akkumulátor nélkül remanens Konfigurálás Csatlakoztatható programozó eszközök/pc-k Központi egységek/bœvítœ egységek max. 0-tól 255-ig, nagyteljesítményı kondenzátor vagy akkumulátor segítségével, állítható 0-tól 112-ig EEPROM-ban, állítható IMATIC PG/PC, Standard PC 0-tól 255-ig, nagyteljesítményı kondenzátor vagy akkumulátor segítségével, állítható 0-tól 112-ig EEPROM-ban, állítható IMATIC PG/PC, Standard PC 0-tól 255-ig, nagyteljesítményı kondenzátor vagy akkumulátor segítségével, állítható 0-tól 112-ig EEPROM-ban, állítható IMATIC PG/PC, Standard PC 2 bœvítœmodul. Csak az S7-22x sorozatba tartozó modulok használhatóak. A korlátozott kimenœ áram miatt, a bœvítœmodulok használata korlátozódhat. 0-tól 255-ig, nagyteljesítményı kondenzátor vagy akkumulátor segítségével, állítható 0-tól 112-ig EEPROM-ban, állítható IMATIC PG/PC, Standard PC 2 bœvítœmodul. Csak az S7-22x sorozatba tartozó modulok használhatóak. A korlátozott kimenœ áram miatt, a bœvítœmodulok használata korlátozódhat. I/O bœvítések - Analóg be-/kimenetek max. 10; max. 8 be- és 2 kimenet (EM) vagy max. 0 be- és 4 kimenet (EM) 10; max. 8 be- és 2 kimenet (EM) vagy max. 0 be- és 4 kimenet (EM) - Digital inputs/outputs, max. - AS interface inputs/outputs, Csatlakoztatási rendszer 78; max 40 be- és 38 kimenet (CPUEM) 31; AS interfész slave (CP243-2) 78; max 40 be- és 38 kimenet (CPUEM) 31; AS interfész slave (CP243-2) Dugaszolható I/O sorkapocs Nincs Nincs Nincs Nincs 1. interfész Az interfész típusa Integrált RS 485 interfész Integrált RS 485 interfész Integrált RS 485 interfész Integrált RS 485 interfész Mechanikus kivitel Funkcionalitás RS 485 RS 485 RS 485 RS 485 -MPI ; MPI Slave-ként funkcionál, MPI Master-ekkel (S7-300/S7-400 CPU-k, OP-k, TD-k, Nyomógombos panelek) folytatott adatcsere esetén; a belsœ S7-22x CPU/CPU kommunikáció korlátozott az MPI hálózaton; átviteli sebességek: 19.2/187.5 kbit/s ; MPI Slave-ként funkcionál, MPI Master-ekkel (S7-300/S7-400 CPU-k, OP-k, TD-k, Nyomógombos panelek) folytatott adatcsere esetén; a belsœ S7-22x CPU/CPU kommunikáció korlátozott az MPI hálózaton; átviteli sebességek: 19.2/187.5 kbit/s ; MPI Slave-ként funkcionál, MPI Master-ekkel (S7-300/S7-400 CPU-k, OP-k, TD-k, Nyomógombos panelek) folytatott adatcsere esetén; a belsœ S7-22x CPU/CPU kommunikáció korlátozott az MPI hálózaton; átviteli sebességek: 19.2/187.5 kbit/s ; MPI Slave-ként funkcionál, MPI Master-ekkel (S7-300/S7-400 CPU-k, OP-k, TD-k, Nyomógombos panelek) folytatott adatcsere esetén; a belsœ S7-22x CPU/CPU kommunikáció korlátozott az MPI hálózaton; átviteli sebességek: 19.2/187.5 kbit/s - PPI - Soros adatátvitel ; PPI protokoll a programozó funkciókhoz, HMI funkciókhoz (TD 200, OP), S7-200 belsœ CPU/CPU kommunikációhoz; átviteli sebességek: 9.6/19.2/187.5 kbit/s ; szabadon programozható interfészként, megszakítás opcióval, a külsœ eszközökkel, ASCII protokollban folytatott soros adatkommunikáció esetén. Átviteli sebességek: 0.3/0.6/1.2/2.4/4.8/9.6/19.2/3 8.4 kbit/s, a PC/PPI kábel RS 232/RS 485 átalakítóként használható ; PPI protokoll a programozó funkciókhoz, HMI funkciókhoz (TD 200, OP), S7-200 belsœ CPU/CPU kommunikációhoz; átviteli sebességek: 9.6/19.2/187.5 kbit/s ; szabadon programozható interfészként, megszakítás opcióval, a külsœ eszközökkel, ASCII protokollban folytatott soros adatkommunikáció esetén. Átviteli sebességek: 0.3/0.6/1.2/2.4/4.8/9.6/19.2/3 8.4 kbit/s, a PC/PPI kábel RS 232/RS 485 átalakítóként használható ; PPI protokoll a programozó funkciókhoz, HMI funkciókhoz (TD 200, OP), S7-200 belsœ CPU/CPU kommunikációhoz; átviteli sebességek: 9.6/19.2/187.5 kbit/s ; szabadon programozható interfészként, megszakítás opcióval, a külsœ eszközökkel, ASCII protokollban folytatott soros adatkommunikáció esetén. Átviteli sebességek: 0.3/0.6/1.2/2.4/4.8/9.6/19.2/3 8.4 kbit/s, a PC/PPI kábel RS 232/RS 485 átalakítóként használható ; PPI protokoll a programozó funkciókhoz, HMI funkciókhoz (TD 200, OP), S7-200 belsœ CPU/CPU kommunikációhoz; átviteli sebességek: 9.6/19.2/187.5 kbit/s ; szabadon programozható interfészként, megszakítás opcióval, a külsœ eszközökkel, ASCII protokollban folytatott soros adatkommunikáció esetén. Átviteli sebességek: 0.3/0.6/1.2/2.4/4.8/9.6/19.2/3 8.4 kbit/s, a PC/PPI kábel RS 232/RS 485 átalakítóként használható Siemens ST

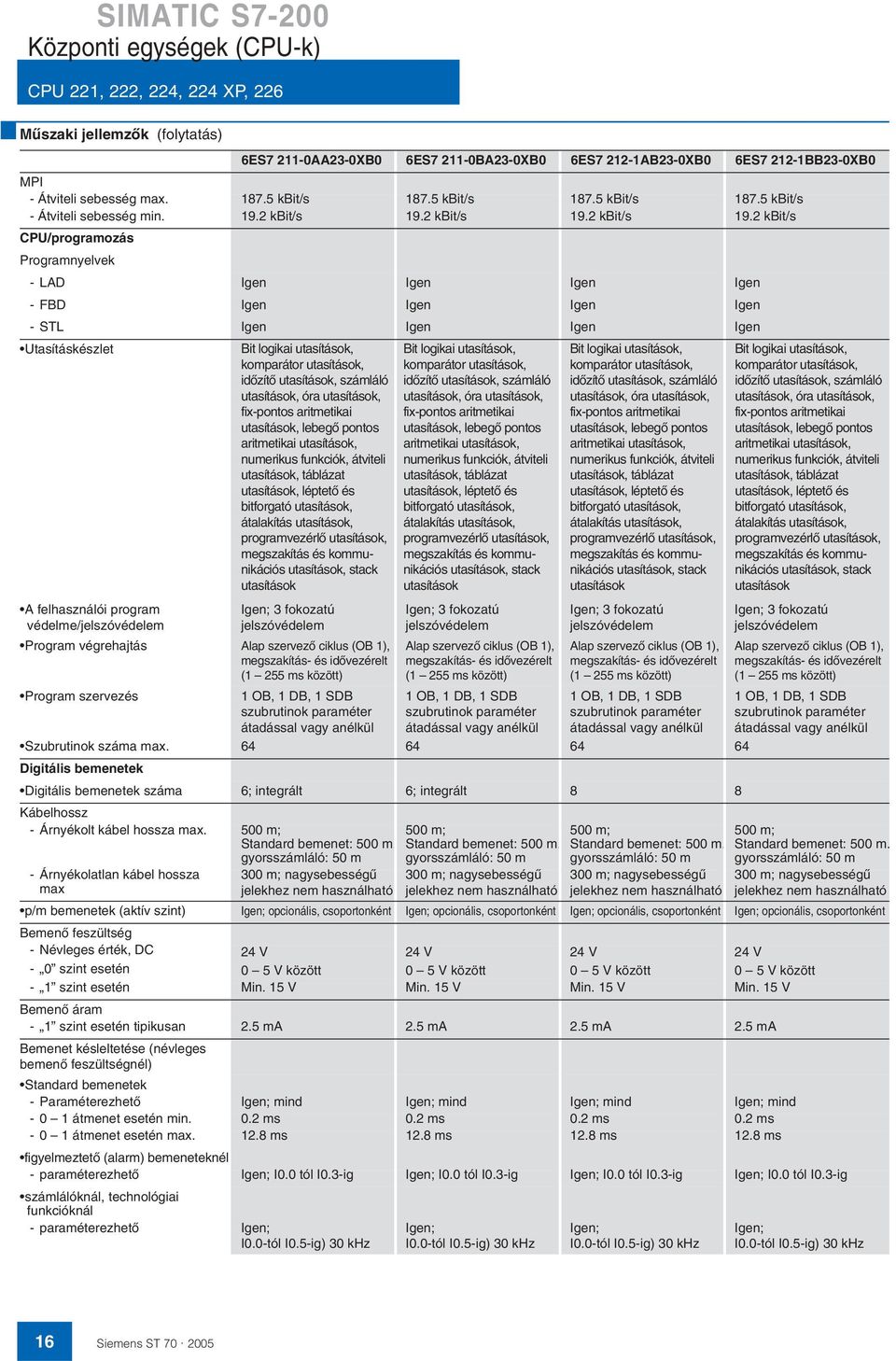

17 Központi egységek (CPU-k) CPU 221, 222, 224, 224 XP, 226 Mıszaki jellemzœk (folytatás) 6ES AA23-0XB0 6ES BA23-0XB0 6ES AB23-0XB0 6ES BB23-0XB0 MPI - Átviteli sebesség max kbit/s kbit/s kbit/s kbit/s - Átviteli sebesség min kbit/s 19.2 kbit/s 19.2 kbit/s 19.2 kbit/s CPU/programozás Programnyelvek -LAD -FBD -STL Utasításkészlet Bit logikai utasítások, Bit logikai utasítások, Bit logikai utasítások, Bit logikai utasítások, komparátor utasítások, komparátor utasítások, komparátor utasítások, komparátor utasítások, idœzítœ utasítások, számláló idœzítœ utasítások, számláló idœzítœ utasítások, számláló idœzítœ utasítások, számláló utasítások, óra utasítások, utasítások, óra utasítások, utasítások, óra utasítások, utasítások, óra utasítások, fix-pontos aritmetikai fix-pontos aritmetikai fix-pontos aritmetikai fix-pontos aritmetikai utasítások, lebegœ pontos utasítások, lebegœ pontos utasítások, lebegœ pontos utasítások, lebegœ pontos aritmetikai utasítások, aritmetikai utasítások, aritmetikai utasítások, aritmetikai utasítások, numerikus funkciók, átviteli numerikus funkciók, átviteli numerikus funkciók, átviteli numerikus funkciók, átviteli utasítások, táblázat utasítások, táblázat utasítások, táblázat utasítások, táblázat utasítások, léptetœ és utasítások, léptetœ és utasítások, léptetœ és utasítások, léptetœ és bitforgató utasítások, bitforgató utasítások, bitforgató utasítások, bitforgató utasítások, átalakítás utasítások, átalakítás utasítások, átalakítás utasítások, átalakítás utasítások, programvezérlœ utasítások, programvezérlœ utasítások, programvezérlœ utasítások, programvezérlœ utasítások, megszakítás és kommunikációs megszakítás és kommu- megszakítás és kommu- megszakítás és kommu- utasítások, stack nikációs utasítások, stack nikációs utasítások, stack nikációs utasítások, stack utasítások utasítások utasítások utasítások A felhasználói program védelme/jelszóvédelem ; 3 fokozatú jelszóvédelem Program végrehajtás Alap szervezœ ciklus (OB 1), megszakítás- és idœvezérelt (1 255 ms között) Program szervezés 1 OB, 1 DB, 1 SDB szubrutinok paraméter átadással vagy anélkül ; 3 fokozatú jelszóvédelem Alap szervezœ ciklus (OB 1), megszakítás- és idœvezérelt (1 255 ms között) 1 OB, 1 DB, 1 SDB szubrutinok paraméter átadással vagy anélkül ; 3 fokozatú jelszóvédelem Alap szervezœ ciklus (OB 1), megszakítás- és idœvezérelt (1 255 ms között) 1 OB, 1 DB, 1 SDB szubrutinok paraméter átadással vagy anélkül Szubrutinok száma max Digitális bemenetek Digitális bemenetek száma 6; integrált 6; integrált 8 8 Kábelhossz - Árnyékolt kábel hossza max. 500 m; Standard bemenet: 500 m. gyorsszámláló: 50 m - Árnyékolatlan kábel hossza max 300 m; nagysebességı jelekhez nem használható 500 m; Standard bemenet: 500 m. gyorsszámláló: 50 m 300 m; nagysebességı jelekhez nem használható 500 m; Standard bemenet: 500 m. gyorsszámláló: 50 m 300 m; nagysebességı jelekhez nem használható ; 3 fokozatú jelszóvédelem Alap szervezœ ciklus (OB 1), megszakítás- és idœvezérelt (1 255 ms között) 1 OB, 1 DB, 1 SDB szubrutinok paraméter átadással vagy anélkül 500 m; Standard bemenet: 500 m. gyorsszámláló: 50 m 300 m; nagysebességı jelekhez nem használható p/m bemenetek (aktív szint) ; opcionális, csoportonként ; opcionális, csoportonként ; opcionális, csoportonként ; opcionális, csoportonként BemenŒ feszültség - Névleges érték, DC 24 V 24 V 24 V 24 V - 0 szint esetén 0 5 V között 0 5 V között 0 5 V között 0 5 V között - 1 szint esetén Min. 15 V Min. 15 V Min. 15 V Min. 15 V BemenŒ áram - 1 szint esetén tipikusan 2.5 ma 2.5 ma 2.5 ma 2.5 ma Bemenet késleltetése (névleges bemenœ feszültségnél) Standard bemenetek - ParaméterezhetŒ ; mind ; mind ; mind ; mind átmenet esetén min. 0.2 ms 0.2 ms 0.2 ms 0.2 ms átmenet esetén max ms 12.8 ms 12.8 ms 12.8 ms figyelmeztetœ (alarm) bemeneteknél - paraméterezhetœ ; I0.0 tól I0.3-ig ; I0.0 tól I0.3-ig ; I0.0 tól I0.3-ig ; I0.0 tól I0.3-ig számlálóknál, technológiai funkcióknál - paraméterezhetœ ; I0.0-tól I0.5-ig) 30 khz ; I0.0-tól I0.5-ig) 30 khz ; I0.0-tól I0.5-ig) 30 khz ; I0.0-tól I0.5-ig) 30 khz 16 Siemens ST

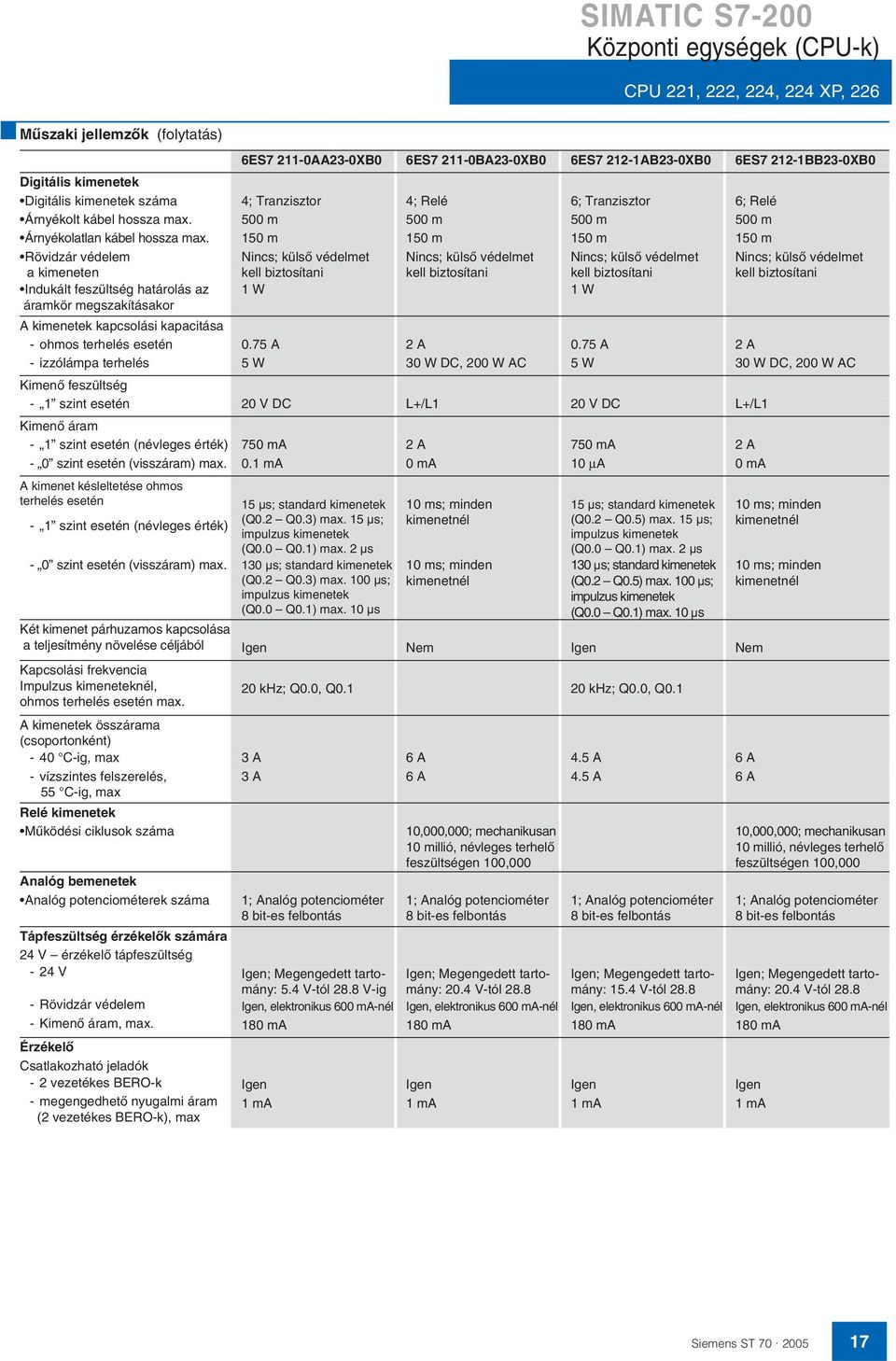

18 Központi egységek (CPU-k) CPU 221, 222, 224, 224 XP, 226 Mıszaki jellemzœk (folytatás) 6ES AA23-0XB0 6ES BA23-0XB0 6ES AB23-0XB0 6ES BB23-0XB0 Digitális kimenetek Digitális kimenetek száma 4; Tranzisztor 4; Relé 6; Tranzisztor 6; Relé Árnyékolt kábel hossza max. 500 m 500 m 500 m 500 m Árnyékolatlan kábel hossza max. 150 m 150 m 150 m 150 m Rövidzár védelem a kimeneten Nincs; külsœ védelmet kell biztosítani Nincs; külsœ védelmet kell biztosítani Nincs; külsœ védelmet kell biztosítani Nincs; külsœ védelmet kell biztosítani Indukált feszültség határolás az 1 W 1 W áramkör megszakításakor A kimenetek kapcsolási kapacitása - ohmos terhelés esetén 0.75 A 2 A 0.75 A 2 A - izzólámpa terhelés 5 W 30 W DC, 200 W AC 5 W 30 W DC, 200 W AC KimenŒ feszültség - 1 szint esetén 20 V DC L/L1 20 V DC L/L1 KimenŒ áram - 1 szint esetén (névleges érték) 750 ma 2 A 750 ma 2 A - 0 szint esetén (visszáram) max. 0.1 ma 0 ma 10 µa 0 ma A kimenet késleltetése ohmos terhelés esetén - 1 szint esetén (névleges érték) 15 µs; standard kimenetek (Q0.2 Q0.3) max. 15 µs; impulzus kimenetek (Q0.0 Q0.1) max. 2 µs 130 µs; standard kimenetek (Q0.2 Q0.3) max. 100 µs; impulzus kimenetek (Q0.0 Q0.1) max. 10 µs 10 ms; minden kimenetnél - 0 szint esetén (visszáram) max. 10 ms; minden kimenetnél 15 µs; standard kimenetek (Q0.2 Q0.5) max. 15 µs; impulzus kimenetek (Q0.0 Q0.1) max. 2 µs 130 µs; standard kimenetek (Q0.2 Q0.5) max. 100 µs; impulzus kimenetek (Q0.0 Q0.1) max. 10 µs Két kimenet párhuzamos kapcsolása a teljesítmény növelése céljából Nem Nem Kapcsolási frekvencia Impulzus kimeneteknél, 20 khz; Q0.0, Q khz; Q0.0, Q0.1 ohmos terhelés esetén max. A kimenetek összárama (csoportonként) - 40 C-ig, max 3 A 6 A 4.5 A 6 A - vízszintes felszerelés, 55 C-ig, max 3 A 6 A 4.5 A 6 A Relé kimenetek Mıködési ciklusok száma Analóg bemenetek Analóg potenciométerek száma 1; Analóg potenciométer 8 bit-es felbontás 10,000,000; mechanikusan 10 millió, névleges terhelœ feszültségen 100,000 1; Analóg potenciométer 8 bit-es felbontás 1; Analóg potenciométer 8 bit-es felbontás 10 ms; minden kimenetnél 10 ms; minden kimenetnél 10,000,000; mechanikusan 10 millió, névleges terhelœ feszültségen 100,000 1; Analóg potenciométer 8 bit-es felbontás Tápfeszültség érzékelœk számára 24 V érzékelœ tápfeszültség - 24 V ; Megengedett tartomány: 5.4 V-tól 28.8 V-ig ; Megengedett tartomány: 20.4 V-tól 28.8 ; Megengedett tartomány: 15.4 V-tól 28.8 ; Megengedett tartomány: 20.4 V-tól Rövidzár védelem, elektronikus 600 ma-nél, elektronikus 600 ma-nél, elektronikus 600 ma-nél, elektronikus 600 ma-nél - KimenŒ áram, max. 180 ma 180 ma 180 ma 180 ma ÉrzékelŒ Csatlakozható jeladók - 2 vezetékes BERO-k - megengedhetœ nyugalmi áram (2 vezetékes BERO-k), max 1 ma 1 ma 1 ma 1 ma Siemens ST

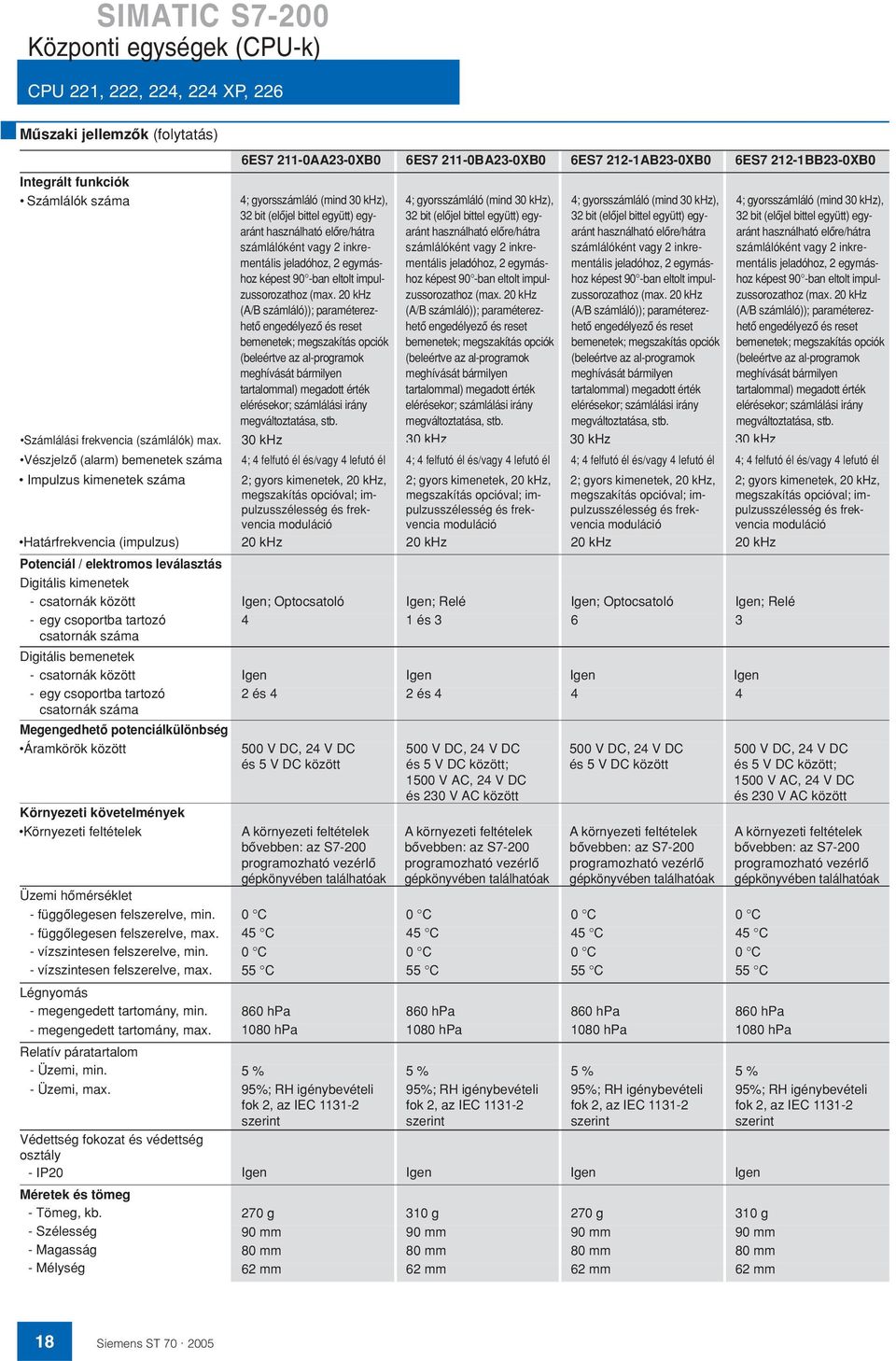

19 Központi egységek (CPU-k) CPU 221, 222, 224, 224 XP, 226 Mûszaki jellemzôk (folytatás) Integrált funkciók Számlálók száma 6ES AA23-0XB0 6ES BA23-0XB0 6ES AB23-0XB0 6ES BB23-0XB0 Potenciál / elektromos leválasztás Digitális kimenetek - csatornák között ; Optocsatoló ; Relé ; Optocsatoló ; Relé - egy csoportba tartozó 4 1 és csatornák száma Digitális bemenetek - csatornák között - egy csoportba tartozó csatornák száma 2 és 4 2 és Megengedhetô potenciálkülönbség Áramkörök között Környezeti követelmények Környezeti feltételek Üzemi hômérséklet - függôlegesen felszerelve, min. - függôlegesen felszerelve, max. - vízszintesen felszerelve, min. - vízszintesen felszerelve, max. Légnyomás - megengedett tartomány, min. - megengedett tartomány, max. Relatív páratartalom - Üzemi, min. - Üzemi, max. Védettség fokozat és védettség osztály - IP20 Méretek és tömeg - Tömeg, kb. - Szélesség - Magasság - Mélység 4; gyorsszámláló (mind 30 khz), 32 bit (elôjel bittel együtt) egyaránt használható elôre/hátra számlálóként vagy 2 inkrementális jeladóhoz, 2 egymáshoz képest 90 -ban eltolt impulzussorozathoz (max. 20 khz (A/B számláló)); paraméterezhetô engedélyezô és reset bemenetek; megszakítás opciók (beleértve az al-programok meghívását bármilyen tartalommal) megadott érték elérésekor; számlálási irány megváltoztatása, stb. 500 V DC, 24 V DC és 5 V DC között 500 V DC, 24 V DC és 5 V DC között; 1500 V AC, 24 V DC és 230 V AC között 0 C 0 C 0 C 0 C 45 C 45 C 45 C 45 C 0 C 0 C 0 C 0 C 55 C 55 C 55 C 55 C 860 hpa 860 hpa 860 hpa 860 hpa 1080 hpa 1080 hpa 1080 hpa 1080 hpa 5 % 5 % 5 % 5 % 95%; RH igénybevételi fok 2, az IEC szerint 4; gyorsszámláló (mind 30 khz), 32 bit (elôjel bittel együtt) egyaránt használható elôre/hátra számlálóként vagy 2 inkrementális jeladóhoz, 2 egymáshoz képest 90 -ban eltolt impulzussorozathoz (max. 20 khz (A/B számláló)); paraméterezhetô engedélyezô és reset bemenetek; megszakítás opciók (beleértve az al-programok meghívását bármilyen tartalommal) megadott érték elérésekor; számlálási irány megváltoztatása, stb. 95%; RH igénybevételi fok 2, az IEC szerint 4; gyorsszámláló (mind 30 khz), 32 bit (elôjel bittel együtt) egyaránt használható elôre/hátra számlálóként vagy 2 inkrementális jeladóhoz, 2 egymáshoz képest 90 -ban eltolt impulzussorozathoz (max. 20 khz (A/B számláló)); paraméterezhetô engedélyezô és reset bemenetek; megszakítás opciók (beleértve az al-programok meghívását bármilyen tartalommal) megadott érték elérésekor; számlálási irány megváltoztatása, stb. 95%; RH igénybevételi fok 2, az IEC szerint 270 g 310 g 270 g 310 g 90 mm 90 mm 90 mm 90 mm 80 mm 80 mm 80 mm 80 mm 62 mm 62 mm 62 mm 62 mm 4; gyorsszámláló (mind 30 khz), 32 bit (elôjel bittel együtt) egyaránt használható elôre/hátra számlálóként vagy 2 inkrementális jeladóhoz, 2 egymáshoz képest 90 -ban eltolt impulzussorozathoz (max. 20 khz (A/B számláló)); paraméterezhetô engedélyezô és reset bemenetek; megszakítás opciók (beleértve az al-programok meghívását bármilyen tartalommal) megadott érték elérésekor; számlálási irány megváltoztatása, stb. Számlálási frekvencia (számlálók) max. 30 khz 30 khz 30 khz 30 khz Vészjelzô (alarm) bemenetek száma 4; 4 felfutó él és/vagy 4 lefutó él 4; 4 felfutó él és/vagy 4 lefutó él 4; 4 felfutó él és/vagy 4 lefutó él 4; 4 felfutó él és/vagy 4 lefutó él Impulzus kimenetek száma 2; gyors kimenetek, 20 khz, megszakítás opcióval; impulzusszélesség 2; gyors kimenetek, 20 khz, megszakítás opcióval; im- 2; gyors kimenetek, 20 khz, megszakítás opcióval; im- 2; gyors kimenetek, 20 khz, megszakítás opcióval; imvencia és frekpulzusszélesség és frekpulzusszélesség és frekpulzusszélesség és frek- moduláció vencia moduláció vencia moduláció vencia moduláció Határfrekvencia (impulzus) 20 khz 20 khz 20 khz 20 khz A környezeti feltételek bôvebben: az S7-200 programozható vezérlô gépkönyvében találhatóak A környezeti feltételek bôvebben: az S7-200 programozható vezérlô gépkönyvében találhatóak 500 V DC, 24 V DC és 5 V DC között A környezeti feltételek bôvebben: az S7-200 programozható vezérlô gépkönyvében találhatóak 500 V DC, 24 V DC és 5 V DC között; 1500 V AC, 24 V DC és 230 V AC között A környezeti feltételek bôvebben: az S7-200 programozható vezérlô gépkönyvében találhatóak 95%; RH igénybevételi fok 2, az IEC szerint 18 Siemens ST

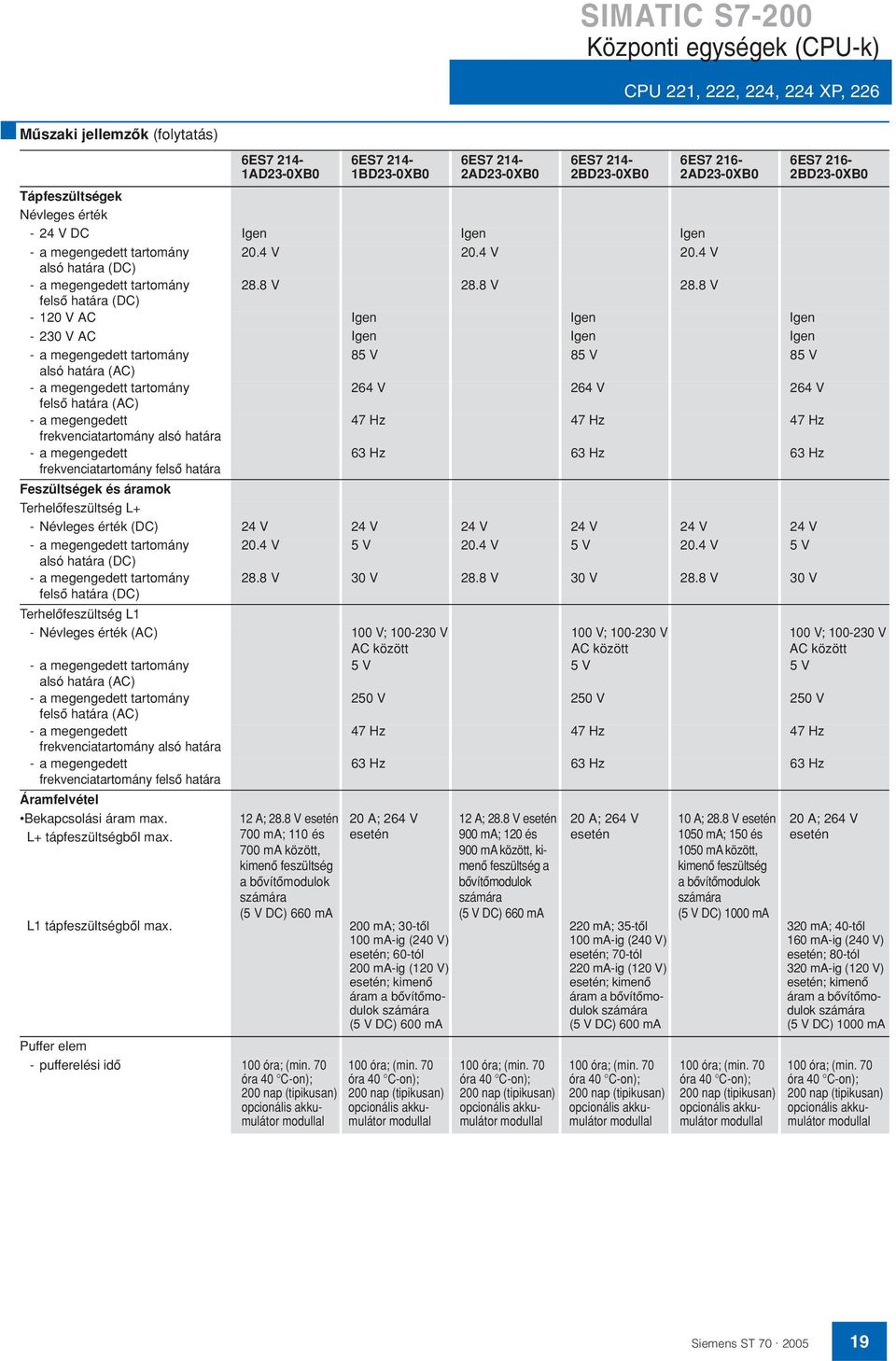

20 Központi egységek (CPU-k) CPU 221, 222, 224, 224 XP, 226 Mûszaki jellemzôk (folytatás) 6ES AD23-0XB0 Tápfeszültségek Névleges érték - 24 V DC - a megengedett tartomány alsó határa (DC) - a megengedett tartomány felsô határa (DC) 6ES BD23-0XB0 6ES AD23-0XB0 6ES BD23-0XB0 6ES AD23-0XB V 20.4 V 20.4 V 28.8 V 28.8 V 28.8 V 6ES BD23-0XB0-120 V AC V AC - a megengedett tartomány 85 V 85 V 85 V alsó határa (AC) - a megengedett tartomány 264 V 264 V 264 V felsô határa (AC) - a megengedett 47 Hz 47 Hz 47 Hz frekvenciatartomány alsó határa - a megengedett 63 Hz 63 Hz 63 Hz frekvenciatartomány felsô határa Feszültségek és áramok Terhelôfeszültség L - Névleges érték (DC) 24 V 24 V 24 V 24 V 24 V 24 V - a megengedett tartomány 20.4 V 5 V 20.4 V 5 V 20.4 V 5 V alsó határa (DC) - a megengedett tartomány 28.8 V 30 V 28.8 V 30 V 28.8 V 30 V felsô határa (DC) Terhelôfeszültség L1 - Névleges érték (AC) 100 V; V AC között 100 V; V AC között 100 V; V AC között - a megengedett tartomány 5 V 5 V 5 V alsó határa (AC) - a megengedett tartomány 250 V 250 V 250 V felsô határa (AC) - a megengedett 47 Hz 47 Hz 47 Hz frekvenciatartomány alsó határa - a megengedett frekvenciatartomány felsô határa 63 Hz 63 Hz 63 Hz Áramfelvétel Bekapcsolási áram max. L tápfeszültségbôl max. L1 tápfeszültségbôl max. Puffer elem - pufferelési idô 12 A; 28.8 V esetén 700 ma; 110 és 700 ma között, kimenô feszültség a bôvítômodulok számára (5 V DC) 660 ma 100 óra; (min. 70 óra 40 C-on); 200 nap (tipikusan) opcionális akkumulátor modullal 20 A; 264 V esetén 200 ma; 30-tôl 100 ma-ig (240 V) esetén; 60-tól 200 ma-ig (120 V) esetén; kimenô áram a bôvítômodulok számára (5 V DC) 600 ma 100 óra; (min. 70 óra 40 C-on); 200 nap (tipikusan) opcionális akkumulátor modullal 12 A; 28.8 V esetén 900 ma; 120 és 900 ma között, kimenô feszültség a bôvítômodulok számára (5 V DC) 660 ma 100 óra; (min. 70 óra 40 C-on); 200 nap (tipikusan) opcionális akkumulátor modullal 20 A; 264 V esetén 220 ma; 35-tôl 100 ma-ig (240 V) esetén; 70-tól 220 ma-ig (120 V) esetén; kimenô áram a bôvítômodulok számára (5 V DC) 600 ma 100 óra; (min. 70 óra 40 C-on); 200 nap (tipikusan) opcionális akkumulátor modullal 10 A; 28.8 V esetén 1050 ma; 150 és 1050 ma között, kimenô feszültség a bôvítômodulok számára (5 V DC) 1000 ma 100 óra; (min. 70 óra 40 C-on); 200 nap (tipikusan) opcionális akkumulátor modullal 20 A; 264 V esetén 320 ma; 40-tôl 160 ma-ig (240 V) esetén; 80-tól 320 ma-ig (120 V) esetén; kimenô áram a bôvítômodulok számára (5 V DC) 1000 ma 100 óra; (min. 70 óra 40 C-on); 200 nap (tipikusan) opcionális akkumulátor modullal Siemens ST

21 Központi egységek (CPU-k) CPU 221, 222, 224, 224 XP, 226 Mûszaki jellemzôk (folytatás) Memória/pufferelés Memória - Memóriamodulok száma (opcionális) 6ES AD23-0XB0 6ES BD23-0XB0 6ES AD23-0XB0 6ES BD23-0XB0 6ES AD23-0XB0 6ES BD23-0XB0 Adat és program memória - Adat memória max. 8 Kbyte 8 Kbyte 10 Kbyte 10 Kbyte 10 Kbyte 10 Kbyte - Program memória max. 12 Kbyte 8 Kbyte az aktív runtime szerkesztéshez 12 Kbyte 8 Kbyte az aktív runtime szerkesztéshez 16 Kbyte 12 Kbyte az aktív runtime szerkesztéshez 16 Kbyte 12 Kbyte az aktív runtime szerkesztéshez 24 Kbyte 16 Kbyte az aktív runtime szerkesztéshez 24 Kbyte 16 Kbyte az aktív runtime szerkesztéshez Pufferelés - lehetséges CPU/feldolgozási idôk bites utasítások, max 0.22 µs 0.22 µs 0.22 µs 0.22 µs 0.22 µs 0.22 µs Idôzítôk/számlálók és ezek remanencia tulajdonságai S7 számlálók - száma ezek közül akkumulátor segítségével remanens - beállítható - min. - max. Számlálási tartomány - min. - max. 1; dugaszolható memóriamodul, a tartalom azonos az integrált EEPROM-mal, ezenkívül, receptek, mérési adatok és egyéb fájlok is tárolhatók. ; Program: a teljes program karbantartás nélkül tárolható az integrált EEPROM- ban, a CPUn keresztül programozható; Adat: a teljes DB 1 áttölthetô PG/PC-rôl karbantartás nélkül az integrált EEPROM-ba, a DB 1 RAM-ban tárolt pillanatnyi értékei, remanens jelzôbitek, idôzítôk, számlálók, stb. karbantartás nélkül tárolható a nagyteljesítményû kondenzátor segítségével; opcionális akkumulátor, nagyteljesítményû kondenzátor vagy akkumulátor segítségével 1 1; dugaszolható memóriamodul, a tartalom azonos az integrált EEPROM-mal, ezenkívül, receptek, mérési adatok és egyéb fájlok is tárolhatók. ; Program: a teljes program karbantartás nélkül tárolható az integrált EEPROM- ban, a CPUn keresztül programozható; Adat: a teljes DB 1 áttölthetô PG/PC-rôl karbantartás nélkül az integrált EEPROM-ba, a DB 1 RAM-ban tárolt pillanatnyi értékei, remanens jelzôbitek, idôzítôk, számlálók, stb. karbantartás nélkül tárolható a nagyteljesítményû kondenzátor segítségével; opcionális akkumulátor, nagyteljesítményû kondenzátor vagy akkumulátor segítségével 1; dugaszolható memóriamodul, a tartalom azonos az integrált EEPROM-mal, ezenkívül, receptek, mérési adatok és egyéb fájlok is tárolhatók. ; Program: a teljes program karbantartás nélkül tárolható az integrált EEPROM- ban, a CPUn keresztül programozható; Adat: a teljes DB 1 áttölthetô PG/PC-rôl karbantartás nélkül az integrált EEPROM-ba, a DB 1 RAM-ban tárolt pillanatnyi értékei, remanens jelzôbitek, idôzítôk, számlálók, stb. karbantartás nélkül tárolható a nagyteljesítményû kondenzátor segítségével; opcionális akkumulátor, nagyteljesítményû kondenzátor vagy akkumulátor segítségével 1; dugaszolható memóriamodul, a tartalom azonos az integrált EEPROM-mal, ezenkívül, receptek, mérési adatok és egyéb fájlok is tárolhatók. ; Program: a teljes program karbantartás nélkül tárolható az integrált EEPROM- ban, a CPUn keresztül programozható; Adat: a teljes DB 1 áttölthetô PG/PC-rôl karbantartás nélkül az integrált EEPROM-ba, a DB 1 RAM-ban tárolt pillanatnyi értékei, remanens jelzôbitek, idôzítôk, számlálók, stb. karbantartás nélkül tárolható a nagyteljesítményû kondenzátor segítségével; opcionális akkumulátor, nagyteljesítményû kondenzátor vagy akkumulátor segítségével 1; dugaszolható memóriamodul, a tartalom azonos az integrált EEPROM-mal, ezenkívül, receptek, mérési adatok és egyéb fájlok is tárolhatók. ; Program: a teljes program karbantartás nélkül tárolható az integrált EEPROM- ban, a CPUn keresztül programozható; Adat: a teljes DB 1 áttölthetô PG/PC-rôl karbantartás nélkül az integrált EEPROM-ba, a DB 1 RAM-ban tárolt pillanatnyi értékei, remanens jelzôbitek, idôzítôk, számlálók, stb. karbantartás nélkül tárolható a nagyteljesítményû kondenzátor segítségével; opcionális akkumulátor, nagyteljesítményû kondenzátor vagy akkumulátor segítségével ,767 32,767 32,767 32,767 32,767 32,767 1; dugaszolható memóriamodul, a tartalom azonos az integrált EEPROM-mal, ezenkívül, receptek, mérési adatok és egyéb fájlok is tárolhatók. ; Program: a teljes program karbantartás nélkül tárolható az integrált EEPROM- ban, a CPUn keresztül programozható; Adat: a teljes DB 1 áttölthetô PG/PC-rôl karbantartás nélkül az integrált EEPROM-ba, a DB 1 RAM-ban tárolt pillanatnyi értékei, remanens jelzôbitek, idôzítôk, számlálók, stb. karbantartás nélkül tárolható a nagyteljesítményû kondenzátor segítségével; opcionális akkumulátor, nagyteljesítményû kondenzátor vagy akkumulátor segítségével 20 Siemens ST

22 Központi egységek (CPU-k) CPU 221, 222, 224, 224 XP, 226 Mûszaki jellemzôk (folytatás) 6ES AD23-0XB0 6ES BD23-0XB0 6ES AD23-0XB0 6ES BD23-0XB0 6ES AD23-0XB0 6ES BD23-0XB0 S7 idôzitôk - száma ezek közül akkumulátor segítségével remanens - beállítható - max. Idôzítési tartomány - min. - max. Adatterületek és ezek remanencia tulajdonságai Jelzôbitek - Száma 32 Byte 32 Byte 32 Byte 32 Byte 32 Byte 32 Byte - állítható remanencia ; M0.0-tól M31.7-ig ; M0.0-tól M31.7-ig ; M0.0-tól M31.7-ig ; M0.0-tól M31.7-ig ; M0.0-tól M31.7-ig ; M0.0-tól M31.7-ig - ezek közül akkumulátor segítségével remanens - ezek közül akkumulátor nélkül remanens Konfigurálás Csatlakoztatható programozó eszközök/pc-k Központi egységek/bôvítô egységek max. 256, nagyteljesítményû kondenzátor vagy akkumulátor segítségével 64 1 ms 54 min; 4 szer (4db), 1 ms-tól 30 s-ig; 16-szor (16db), 10 ms-tól 5 min-ig; 236-szor (236db) 100 mstôl 54 min-ig 0-tól 255-ig, nagyteljesítményû kondenzátor vagy akkumulátor segítségével, állítható 0-tól 112-ig EEPROM-ban, állítható SIMATIC PG/PC, Standard PC 7 bôvítômodul. Csak az S7-22x sorozatba tartozó modulok használhatóak. (A korlátozott kimenô áram miatt, a bôvítômodulok használata korlátozódhat.) 256, nagyteljesítményû kondenzátor vagy akkumulátor segítségével 64 1 ms 54 min; 4 szer (4db), 1 ms-tól 30 s-ig; 16-szor (16db), 10 ms-tól 5 min-ig; 236-szor (236db) 100 mstôl 54 min-ig 0-tól 255-ig, nagyteljesítményû kondenzátor vagy akkumulátor segítségével, állítható 0-tól 112-ig EEPROM-ban, állítható SIMATIC PG/PC, Standard PC 7 bôvítômodul. Csak az S7-22x sorozatba tartozó modulok használhatóak. (A korlátozott kimenô áram miatt, a bôvítômodulok használata korlátozódhat.) 256, nagyteljesítményû kondenzátor vagy akkumulátor segítségével 64 1 ms 54 min; 4 szer (4db), 1 ms-tól 30 s-ig; 16-szor (16db), 10 ms-tól 5 min-ig; 236-szor (236db) 100 mstôl 54 min-ig 0-tól 255-ig, nagyteljesítményû kondenzátor vagy akkumulátor segítségével, állítható 0-tól 112-ig EEPROM-ban, állítható SIMATIC PG/PC, Standard PC 7 bôvítômodul. Csak az S7-22x sorozatba tartozó modulok használhatóak. (A korlátozott kimenô áram miatt, a bôvítômodulok használata korlátozódhat.) 256, nagyteljesítményû kondenzátor vagy akkumulátor segítségével 64 1 ms 54 min; 4 szer (4db), 1 ms-tól 30 s-ig; 16-szor (16db), 10 ms-tól 5 min-ig; 236-szor (236db) 100 mstôl 54 min-ig 0-tól 255-ig, nagyteljesítményû kondenzátor vagy akkumulátor segítségével, állítható 0-tól 112-ig EEPROM-ban, állítható SIMATIC PG/PC, Standard PC 7 bôvítômodul. Csak az S7-22x sorozatba tartozó modulok használhatóak. (A korlátozott kimenô áram miatt, a bôvítômodulok használata korlátozódhat.) 256, nagyteljesítményû kondenzátor vagy akkumulátor segítségével 64 1 ms 54 min; 4 szer (4db), 1 ms-tól 30 s-ig; 16-szor (16db), 10 ms-tól 5 min-ig; 236-szor (236db) 100 mstôl 54 min-ig 0-tól 255-ig, nagyteljesítményû kondenzátor vagy akkumulátor segítségével, állítható 0-tól 112-ig EEPROM-ban, állítható SIMATIC PG/PC, Standard PC 7 bôvítômodul. Csak az S7-22x sorozatba tartozó modulok használhatóak. (A korlátozott kimenô áram miatt, a bôvítômodulok használata korlátozódhat.) 256, nagyteljesítményû kondenzátor vagy akkumulátor segítségével 64 1 ms 54 min; 4 szer (4db), 1 ms-tól 30 s-ig; 16-szor (16db), 10 ms-tól 5 min-ig; 236-szor (236db) 100 mstôl 54 min-ig 0-tól 255-ig, nagyteljesítményû kondenzátor vagy akkumulátor segítségével, állítható 0-tól 112-ig EEPROM-ban, állítható SIMATIC PG/PC, Standard PC 7 bôvítômodul. Csak az S7-22x sorozatba tartozó modulok használhatóak. (A korlátozott kimenô áram miatt, a bôvítômodulok használata korlátozódhat.) I/O bôvítések - Analóg be-/kimenetek max. 35; max. 28 beés 7 kimenet (EM) vagy max. 0 be- és 14 kimenet (EM) - Digitális be-/kimenetek max. 168; max 94 beés 74 kimenet (CPUEM) - AS interfész be- /kimenetek max. 62; AS interfész A/B slave-k (CP243-2) 35; max. 28 beés 7 kimenet (EM) vagy max. 0 be- és 14 kimenet (EM) 168; max 94 beés 74 kimenet (CPUEM) 62; AS interfész A/B slave-k (CP243-2) 38; 2 integrált bemenet és 1 kimenet, ezenkívül max. 28 be- és 7 kimenet (EM) vagy max. 0 beés 14 kimenet (EM) 168; max 94 beés 74 kimenet (CPUEM) 62; AS interfész A/B slave-k (CP243-2) 38; 2 integrált bemenet és 1 kimenet, ezenkívül max. 28 be- és 7 kimenet (EM) vagy max. 0 beés 14 kimenet (EM) 168; max 94 beés 74 kimenet (CPUEM) 62; AS interfész A/B slave-k (CP243-2) 35; max. 28 beés 7 kimenet (EM) vagy max. 0 be- és 14 kimenet (EM) 248; max 128 be- és 120 kimenet (CPUEM) 62; AS interfész A/B slave-k (CP243-2) 35; max. 28 beés 7 kimenet (EM) vagy max. 0 be- és 14 kimenet (EM) 248; max 128 be- és 120 kimenet (CPUEM) 62; AS interfész A/B slave-k (CP243-2) Siemens ST
