Staxo 40 alátámasztó állvány
|
|
- Zalán Veres
- 9 évvel ezelőtt
- Látták:
Átírás
1 09/2010 lkalmazási utasítás hu Szerelési és felhasználási útmutató Staxo 40 alátámasztó állvány
2 Bevezetés lkalmazási utasítás Staxo 40 alátámasztó állvány Bevezetés by Doka Industrie GmbH, mstetten /2010
3 lkalmazási utasítás Staxo 40 alátámasztó állvány Tartalomjegyzék Bevezetés 4 Bevezetés 4 lapvető biztonsági figyelmeztetések 6 Doka Eurokódok 8 Rendszerleírás 10 Rendszeráttekintés 12 Staxo 40 részletesen 16 lkalmazási területek 18 Gyakorlati példák 19 z alaprajzhoz, magassághoz és terheléshez igazítás 22 lkalmazási lehetőségek bővítése konzolokkal 28 Tornyok összekötése / tornyok közötti pallószintek csatlakoztatása 30 Szerelés áttekintés 32 Fekvő szerelés 37 Álló szerelés 37 Álló szerelés: előre épített 1,20-as keretekkel 41 Álló szerelés: együtt futó korlátokkal 45 Áthelyezés 46 Áthelyezés Staxo 40 áthelyező kerékkel 47 Áthelyezés daruval 51 Általános tudnivalók 51 Rögzítés az épületszerkezethez 52 z alátámasztó állványok lekötése/kitámasztása 56 Illesztés ferde felületekhez 58 Kombinálása más Doka zsalurendszerek standard elemeivel 60 Szállítás, rakatképzés és raktározás 62 Méretezés 65 Termékáttekintés /2010 3
4 Bevezetés lkalmazási utasítás Staxo 40 alátámasztó állvány lapvető biztonsági figyelmeztetések Bevezetés Felhasználói csoportok Ez az alkalmazási utasítás (szerelési és felhasználási útmutató) minden a bemutatott Doka termékkel/rendszerrel dolgozó személyhez szól, és a bemutatott rendszer felépítésével és rendeltetésszerű használatával kapcsolatos információkat tartalmaz. Minden személynek, aki az adott termékekkel dolgozik, ismernie kell jelen dokumentum tartalmát és a biztonsági figyelmeztetéseket. zon személyeket, akik ezen dokumentációt nem vagy csak nehezen tudják elolvasni, illetve megérteni, az ügyfélnek kell felvilágosítania és betanítania. z ügyfél köteles biztosítani a felhasználók részére a Doka által rendelkezésre bocsátott információk (pl. alkalmazási utasítás, szerelési és felhasználási útmutató) meglétét, ismertetését és a felhasználás helyszínén rendelkezésre állását. Doka jelen műszaki dokumentációjában és az ehhez tartozó zsaluzási tervekben bemutatott alkalmazási esetekre tartalmazza a Doka termékek biztonságos felhasználására vonatkozó munkabiztonsági előírásokat. zsalu használója minden esetben köteles gondoskodni arról, hogy a teljes projekt során betartsák az adott országban érvényes munkavédelmi- és egyéb biztonsági előírások mindenkor érvényes változatát, és szükség esetén köteles kiegészítő vagy egyéb megfelelő intézkedést hozni. Veszélyfelmérés z ügyfél felel azért, hogy a veszélyfelmérést minden építkezésen előkészítsék, dokumentálják, megvalósítsák és ellenőrizzék. Jelen dokumentum az építkezés helyszínétől függő veszélyfelmérés, valamint a rendszer rendelkezésre bocsátására és használatára vonatkozó utasítások alapjául szolgál, azonban nem helyettesíti ezeket. dokumentumra vonatkozó megjegyzések z alkalmazási utasítás általános szerelési és felhasználási útmutatóul is szolgálhat, vagy az építkezés speciális szerelési és felhasználási útmutatójának részét képezheti. z ebben a dokumentációban bemutatott ábrák részben szerelési fázisokat ábrázolnak, ezért biztonságtechnikai szempontból nem mindig teljesek. z ábrákon esetleg nem jelzett biztonsági berendezéseket a felhasználó a mindenkor érvényes előírásoknak megfelelően köteles használni. további biztonsági figyelmeztetések, speciális figyelmeztető utasítások az egyes fejezetekben olvashatók! Tervezés zsalu felhasználása során gondoskodni kell a biztonságos munkahelyekről (pl.: felépítés és szétszerelés, átépítési munkálatok és áthelyezés, stb. során). munkahelyek elérését biztonságos bejárókon keresztül kell biztosítani! dokumentumban megadott adatoktól eltéréshez vagy eltérő felhasználáshoz külön statikai igazolás és kiegészítő szerelési utasítás szükséges. z alkalmazás minden szakaszára érvényes előírások vevő köteles meggyőződni róla, hogy a termék felépítését és szétszerelését, áthelyezését, valamint rendeltetésszerű használatát szakmailag alkalmas és utasítások adására jogosult személy irányítja és felügyeli. Ezen személyek cselekvőképességét alkohol, gyógyszerek vagy drogok használata nem befolyásolhatja. Doka termékek technikai munkaeszközök, amelyek csak ipari felhasználásra alkalmazhatók kizárólag a mindenkor érvényes Doka alkalmazási utasítások vagy egyéb, a Doka által összeállított technikai dokumentációk alapján. z építőelemek és egységek stabilitását minden munkafázisban biztosítani kell! működésre vonatkozó útmutatókat, biztonsági figyelmeztetéseket és terhelési adatokat pontosan figyelembe kell venni, és be kell tartani. Be nem tartásuk balesetekhez és súlyos egészségkárosodáshoz (életveszély), valamint jelentős anyagi károkhoz vezethet. zsaluzás területén tűzforrások használata nem engedélyezett. Fűtőkészülékek csak szakszerű felhasználás mellett, a zsalutól megfelelő távolságra vehetők igénybe. munkákat az időjárási feltételekhez kell igazítani (pl. csúszásveszély). Extrém időjárási viszonyok esetén a készülék, ill. a környező területek, valamint a munkavállalók biztonsága érdekében megfelelő megelőző intézkedéseket kell hozni. Minden kapcsolat épségét és működését rendszeresen ellenőrizni kell. Különösen a csavar- és ékkötések ellenőrzése és adott esetben meghúzása fontos, az építkezés menetétől függően, főképpen rendkívüli események után (mint pl. vihar) /2010
5 lkalmazási utasítás Staxo 40 alátámasztó állvány Bevezetés Szerelés z ügyfél felhasználás előtt köteles az anyag/rendszer kifogástalan állapotáról meggyőződni. sérült, deformálódott, valamint kopás, korrózió vagy korhadás miatt elgyengült elemek felhasználása tilos. Zsaluzó eszközeink más gyártók zsaluzataival való együttes használata veszélyforrásokat rejt magában, ami egészségkárosodáshoz és anyagi károkhoz vezethet, ezért ebben az esetben külön felülvizsgálat szükséges. szerelést a vevő megfelelően képzett munkatársa végezze. Doka termékek megváltoztatása tilos, biztonsági kockázattal jár. Bezsaluzás Doka termékeket/rendszereket úgy kell felállítani, hogy az összes terhelési hatást biztosan le lehessen vezetni! Betonozás megengedett frissbeton nyomásokat figyelembe kell venni. túl nagy betonozási sebességek a zsaluzat túlterheléséhez vezetnek, nagyobb lehajlást eredményezhetnek, ami törésveszélyhez vezethet. Kizsaluzás kizsaluzásra csak akkor kerüljön sor, ha a beton megfelelő szilárdságot ért el és a felelős személy elrendelte a kizsaluzást! kizsaluzás során a zsaluzatot ne daruval szakítsák le. Használjanak megfelelő szerszámot, mint pl. faék vagy feszítővas, vagy rendszerelemeket, mint pl.a Framax kizsaluzó sarok. kizsaluzás során ne veszélyeztessék az építmény, állvány vagy zsalu részeinek stabilitását! Szállítás, rakatképzés és raktározás zsaluzatok és állványok szállítására vonatkozó összes érvényes előírást vegyék figyelembe. Ezen felül kötelesek Doka rögzítő eszközöket használni. laza elemeket távolítsák el, vagy biztosítsák őket elcsúszás vagy leesés ellen! z összes elemet biztonságosan kell tárolni, mely során figyelembe kell venni a jelen alkalmazási utasítás megfelelő fejezeteiben található speciális Doka figyelmeztetéseket! Előírások / Munkavédelem Termékeink biztonságtechnikai alkalmazásához figyelembe kell venni az adott országban érvényes munkavédelmi- és egyéb biztonsági előírások mindenkor érvényes változatát. EN szerinti figyelmeztetés: Valamely személy, illetve tárgy oldalsó védőrendszernek ill. tartozékainak esése után az oldalsó védőrendszer csak szakember által végzett ellenőrzés után használható ismét. Karbantartás Csak eredeti Doka alkatrészek használhatók. javításokat a gyártó vagy feljogosított szerv végezheti el. Jelölések dokumentumban a következő jelöléseket használjuk: Fontos figyelmeztetés Be nem tartása rendeltetési hibához vagy anyagi kárhoz vezethet. VIGYÁZT / FIGYELMEZTETÉS / VESZÉLY Be nem tartása anyagi kártól kezdve egészen súlyos egészségkárosodáshoz (életveszélyhez) vezethet. Utasítás jelölés azt mutatja, hogy a tevékenységet a felhasználónak kell elvégeznie. Szemrevételezés jelölés azt mutatja, hogy az elvégzett tevékenységet szemrevételezéssel ellenőrizni kell. Tipp Hasznos alkalmazási tanácsokat ad. Utalás További dokumentumokra utal. Egyéb technikai fejlesztések során a változtatások jogát fenntartjuk /2010 5

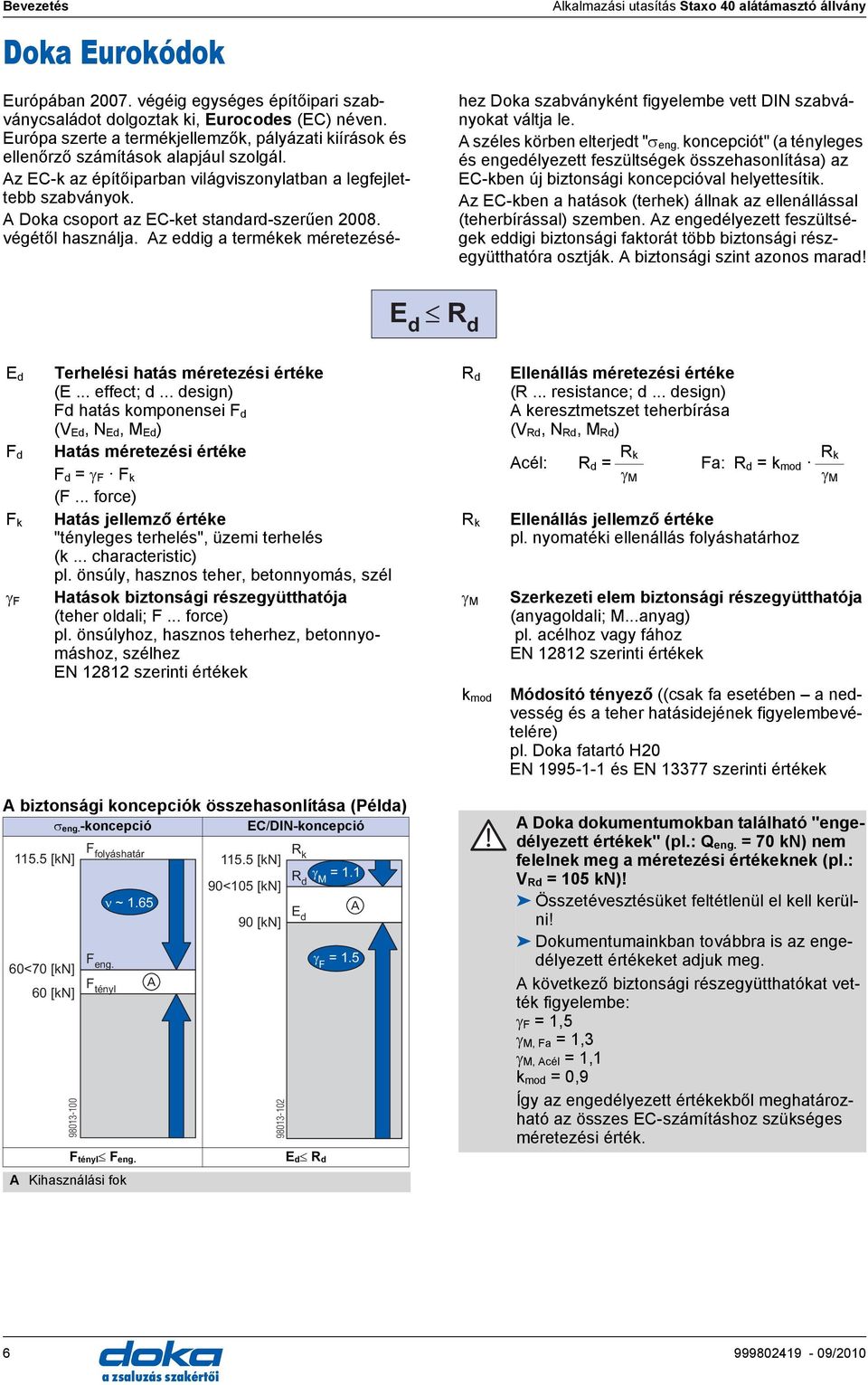

6 Bevezetés Doka Eurokódok lkalmazási utasítás Staxo 40 alátámasztó állvány Európában végéig egységes építőipari szabványcsaládot dolgoztak ki, Eurocodes (EC) néven. Európa szerte a termékjellemzők, pályázati kiírások és ellenőrző számítások alapjául szolgál. z EC-k az építőiparban világviszonylatban a legfejlettebb szabványok. Doka csoport az EC-ket standard-szerűen végétől használja. z eddig a termékek méretezéséhez Doka szabványként figyelembe vett DIN szabványokat váltja le. széles körben elterjedt "σ eng. koncepciót" (a tényleges és engedélyezett feszültségek összehasonlítása) az EC-kben új biztonsági koncepcióval helyettesítik. z EC-kben a hatások (terhek) állnak az ellenállással (teherbírással) szemben. z engedélyezett feszültségek eddigi biztonsági faktorát több biztonsági részegyütthatóra osztják. biztonsági szint azonos marad! E d R d E d F d F k γ F Terhelési hatás méretezési értéke (E... effect; d... design) Fd hatás komponensei F d (V Ed, N Ed, M Ed ) Hatás méretezési értéke R d Ellenállás méretezési értéke (R... resistance; d... design) keresztmetszet teherbírása (V Rd, N Rd, M Rd ) cél: R d = Rk Fa: R d = k mod Rk F d = γ F F k γ M γ M (F... force) Hatás jellemző értéke R k Ellenállás jellemző értéke "tényleges terhelés", üzemi terhelés pl. nyomatéki ellenállás folyáshatárhoz (k... characteristic) pl. önsúly, hasznos teher, betonnyomás, szél Hatások biztonsági részegyütthatója (teher oldali; F... force) pl. önsúlyhoz, hasznos teherhez, betonnyomáshoz, szélhez EN szerinti értékek γ M k mod Szerkezeti elem biztonsági részegyütthatója (anyagoldali; M...anyag) pl. acélhoz vagy fához EN szerinti értékek Módosító tényező ((csak fa esetében a nedvesség és a teher hatásidejének figyelembevételére) pl. Doka fatartó H20 EN és EN szerinti értékek biztonsági koncepciók összehasonlítása (Példa) σ eng.-koncepció EC/DIN-koncepció [kn] 60<70 [kn] 60 [kn] F folyáshatár ~ 1.65 F eng. F tényl R [kn] k R 90<105 [kn] d M = 1.1 E 90 [kn] d F = 1.5 F tényl F eng. E d R d Kihasználási fok Doka dokumentumokban található "engedélyezett értékek" (pl.: Q eng. = 70 kn) nem felelnek meg a méretezési értékeknek (pl.: V Rd = 105 kn)! Összetévesztésüket feltétlenül el kell kerülni! Dokumentumainkban továbbra is az engedélyezett értékeket adjuk meg. következő biztonsági részegyütthatókat vették figyelembe: γ F = 1,5 γ M, Fa = 1,3 γ M, cél = 1,1 k mod = 0,9 Így az engedélyezett értékekből meghatározható az összes EC-számításhoz szükséges méretezési érték /2010
7 lkalmazási utasítás Staxo 40 alátámasztó állvány Bevezetés /2010 7
8 Rendszerleírás lkalmazási utasítás Staxo 40 alátámasztó állvány Rendszerismertetés Rendszerleírás Staxo 40 alátámasztó állvány magasépítés ergonomikus alátámasztó állványa Egyszerű kezelés a gyors munkavégzésért Ergonomikus a kis elemsúly az ergonomikusan optimalizált keretgeometria a kevés rendszerelem a logikus szerelési sorrend miatt Gazdaságos a magasépítésben bármely alátámasztási feladatnál Egyedülállóan gazdaságos a gyors munkamenet a daruidőt megtakarító szerelés az optimalizált anyagfelhasználás a rugalmas kerettávolságnak köszönhetően az átbújási lehetőség miatt az állványon és a felépítmény alatt a gyors munkavégzés Forradalmian új H-keret az egyszerű kezelhetőségért és a gyors munkavégzésért Maximális biztonság nagy alátámasztási magasságoknál is Biztonságos építés és bontás leesés elleni védőfelszerelés csatlakoztatásához meghatározott beakasztási pontokkal kiemelésbiztos szerelő pallók teljes felületű szerelési szintek konzolok a födémszél optimális biztosítására Felhasználási területek a magasépítésben (pl. hotelek bejárati részei) kis födémterheléseknél így a Staxo 40 lábanként 45 kn teherbírása gazdaságosan optimalizált a H20 főtartós felszerkezetekhez ideálisan alkalmazható 4 m feletti magasságokhoz födémszélek biztonságos alátámasztásához mélyépítésnél alacsony terhelések esetén (pl. hidak konzollemezei) Konzolok a biztonságos munkavégzésért a födémszéleken /2010

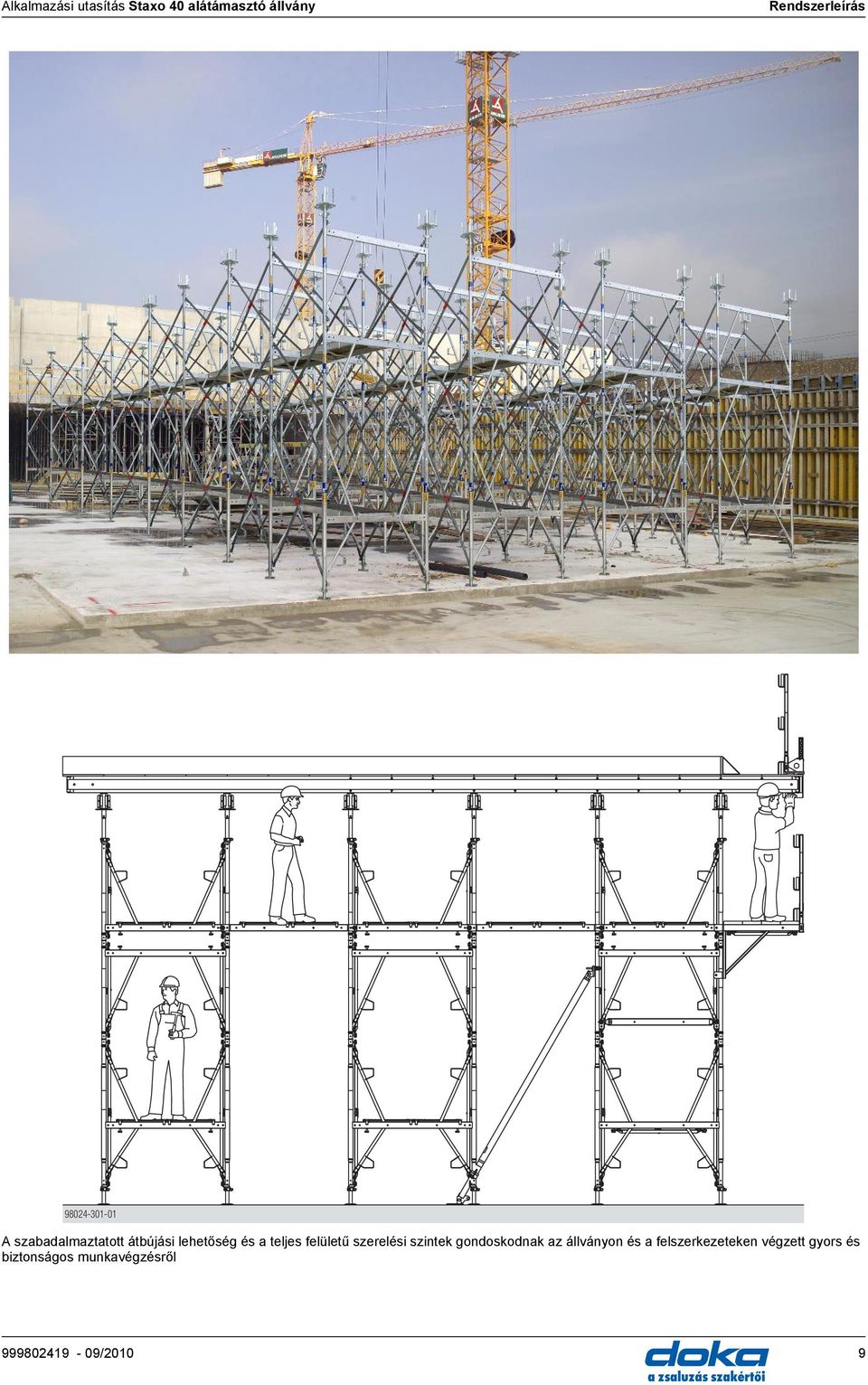

9 lkalmazási utasítás Staxo 40 alátámasztó állvány Rendszerleírás szabadalmaztatott átbújási lehetőség és a teljes felületű szerelési szintek gondoskodnak az állványon és a felszerkezeteken végzett gyors és biztonságos munkavégzésről /2010 9
10 Rendszerleírás Rendszeráttekintés lkalmazási utasítás Staxo 40 alátámasztó állvány Felépítés Staxo 40 rendszerelemei b a Fejelemek () Staxo 40 orsós Staxo 40 orsós villásfej 30 cm villásfej 70cm Staxo 40 fejorsó 30 cm Staxo 40 fejorsó 70cm F B E C Felső magasságállító orsó alátámasztó állványokhoz. felszerkezet rögzítésére és magasságának beállítására. Választás szerint egy vagy két Doka fatartó H20 használata lehetséges. célprofilok rögzítésére (pl. acél falhevederek vagy a Dokamatic asztalok esetében) C D kereszttartók rögzítése kibillenés ellen Staxo 40 keret (B) Staxo 40 keret 1,80m Staxo 40 keret 1,20m Staxo 40 keret 0,90m a Kerettávolságok = 100 / 150 / 175 / 200 / 250 / 300 cm b Keretszélesség = 150 cm (nem kompatibilis a d2, Staxo ésstaxo 100 alátámasztó állványokkal) Fejegység B Staxo 40 keret C ndráskereszt D Lábegység E F Szerelő palló Szerelő palló búvónyílással Horganyzott acélkeret /2010
11 lkalmazási utasítás Staxo 40 alátámasztó állvány Rendszerleírás ndráskeresztek (C) H keretek közé illeszthető merevítés acél csövekből. zonosító jelek: Beütött szám (G) pl = keretmagasság 1,80 m = kerettávolság 250 cm Rovátkolt színes kapocs (H) (lásd a táblázatot) Lábelemek (D) Staxo 40 láborsó 30 cm Staxo 40 láborsó 70cm G Megnevezés Színmeghatározás Bevágások ndráskereszt zöld ndráskereszt piros ndráskereszt világoszöld ndráskereszt kék ndráskereszt sárga ndráskereszt narancs ndráskereszt zöld 1 ndráskereszt piros 1 ndráskereszt világoszöld 1 ndráskereszt kék 1 ndráskereszt sárga 1 ndráskereszt narancs 1 ndráskereszt zöld 3 ndráskereszt piros 3 ndráskereszt világoszöld 3 ndráskereszt kék 3 ndráskereszt sárga 3 ndráskereszt narancs 3 Szerelő pallók (E) Szerelő palló Szerelő palló búvónyílással lumínium szerelő palló önbiztosítós fedéllel vagy anélkül, a biztonságos járószintek kialakításához. Integrált kiemelés elleni védelem Szélesség: 60 cm Hosszok: 100 / 150 / 175 / 200 / 250 / 300 cm Megeng. közlekedési terhelés: 1,5 kn/m 2 (150 kg/m 2 ) EN :2003 szerinti 2 terhelési osztály Általános szabály: keret vízszintes merevítéséhez 12.xxx vízszintes andráskereszteket vagy merev pallókat kell beszerelni: az első és az utolsó szinten 10 méterenként közben szükség szerint, pl. - a torony épülethez kikötésekor (ideiglenes is) - helyi terhek levezetése (pl. konzolok vagy a toronydarus mozgatása (fekvő felépítés) miatt) C /
12 Rendszerleírás lkalmazási utasítás Staxo 40 alátámasztó állvány Staxo 40 részletesen Staxo 40 keret jellemzői Keretállvány áthaladási lehetőséggel a keret megfordításával keret megfordításával elegendő áthaladási magasság keletkezik az állványon valamint a felszerkezeten való biztonságos munkavégzéshez. Staxo 40 keret 1,80m Csak 24,5 kg, 18,0 kg ill. 15,0 kg kerettípustól függően. Ergonómia ergonomikus forma - ezért a keret súlypontjában könnyen szállítható Staxo 40 keret 1,20m és 0,90m Keret 1,80m Keret 1,80m felső keret megfordítva Keret 1,20m felső keret megfordítva 1.70m 2.00m 2.00m /2010
13 lkalmazási utasítás Staxo 40 alátámasztó állvány Rendszerleírás Biztosító retesz bevált csatlakozórendszer (nem vész el) az andráskereszteket biztosítja két meghatározott állással (zárt - nyitott) Beakasztási pontok leesés elleni védőfelszerelés csatlakoztatásához zárva nyitva a beépített univerzális kengyelen a keret keresztcsövén tetszés szerinti helyen mindkét irányba működik, megfordított keret esetén is Biztosítja az andráskereszteket fektetett szerelés esetén és fordított keret alkalmazásakor is /
14 Rendszerleírás lkalmazási utasítás Staxo 40 alátámasztó állvány Csőbilincsek rugalmas csatlakoztatási lehetősége függőleges csövön - Staxo 40 keret 1,80m fej- és lábegységeken 70cm hosszú fej és lábegységeken a menet nélküli részre forgóbilincs 48 mm, ill. normál csőbilincs 48 mm rögzíthető. Staxo 40 orsós villásfej 70cm Staxo 40 fejorsó 70cm Staxo 40 láborsó 70cm a C C C Forgóbilincs 48 mm, ill. normál csőbilincs 48 mm B Állványcső 48,3mm a Emellett az összes 70 cm hosszú fej és lábegységhez csavaros csőbilincs 48mm 95 rögzíthető a menet nélküli rész furatain keresztül. a... max. 25 cm ( rendszerpontoktól való max. 16 cm-es távolságot az EN szerint betartva) Forgóbilincs 48 mm, ill. normál csőbilincs 48 mm Staxo 40 keret 1,20m és 0,90m a rögzített orsók méretezését lásd a típuslapon. a a... max. 25 cm ( rendszerpontoktól való max. 16 cm-es távolságot az EN szerint betartva) Forgóbilincs 48 mm, ill. normál csőbilincs 48 mm vízszintes profilon - minden kerettípusnál a b B a 34 cm b 11 cm B Csavaros csőbilincs 48mm /2010
15 lkalmazási utasítás Staxo 40 alátámasztó állvány Rendszerleírás keretek csatlakoztatása Staxo 40 toldócsonk keretek egymásra helyezése a Staxo 40 toldócsonkra integrált ütközőlemez segítségével történik. 15 cm hosszú túlnyúlások miatt a keret állított szerelése esetén nincs szükség további rögzítésbiztosításra. z orsók biztosítása kihúzás ellen Staxo 40 orsó biztosító (E) Staxo 40 orsó biztosítóval húzásbiztos kapcsolat alakítható ki fektetett szerelésnél daruval történő áthelyezés során ha húzó hatású erők hatnak a toronyra E E D48,3mm-es Staxo 40 biztosító csapszeggel húzásbiztos kapcsolat alakítható ki fektetett szerelésnél daruval történő áthelyezés során ha húzó hatású erők hatnak a toronyra Megeng. húzóerő 5 kn Négyzet alaprajzú tornyok felépítése 150/150-es négyzetes tornyok esetén a keretés a merevítő irányokat a tornyon belül ne keverjék össze! Megeng. húzóerő 11,7 kn /
16 Rendszerleírás lkalmazási utasítás Staxo 40 alátámasztó állvány lkalmazási területek magasépítésben, pl. előcsarnokoknál sztalegységek többszöri felhasználhatóság érdekében az alátámasztó állvány kész zsaluasztallá szerelhető össze Peremgerenda Hossztartók esetében az alátámasztó állvány és a gerendazsaluzó kaloda kiválóan kombinálható a Dokaflex gyel. D C E B F látámasztó állvány B Dokaflex C Gerendazsaluzó kaloda 20 D Toldat korlát T 1,80m, S védőkorlát tartóval 1,50m E Rögzítő heveder 5,00m F Doka-expresszanker 16x125mm és Doka feszítő spirál 16mm FIGYELMEZTETÉS főtartók hosszabb konzoljai esetén kiemelés elleni biztosítást kell alkalmazni (pl. lekötéssel, pallóhevederekkel a tartóütközőnél vagy rögzítés a fejegységhez) /2010
17 lkalmazási utasítás Staxo 40 alátámasztó állvány Rendszerleírás Gerendaalátámasztás Betonozási terhek felvétele pl. előreugró födémek esetén Staxo 40 konzollal, beállítótámasszal alátámasztva a betonozási terhek elvezetéséhez valamint beállítótámasz előregyártott elemhez a torony dőlés elleni biztosításához Biztonságos munkaszint a födémszéleknél Staxo 40 konzol 90cm és beállítótámasz előregyártott elemhez segítségével - a torony dőlés elleni biztosítása végett /

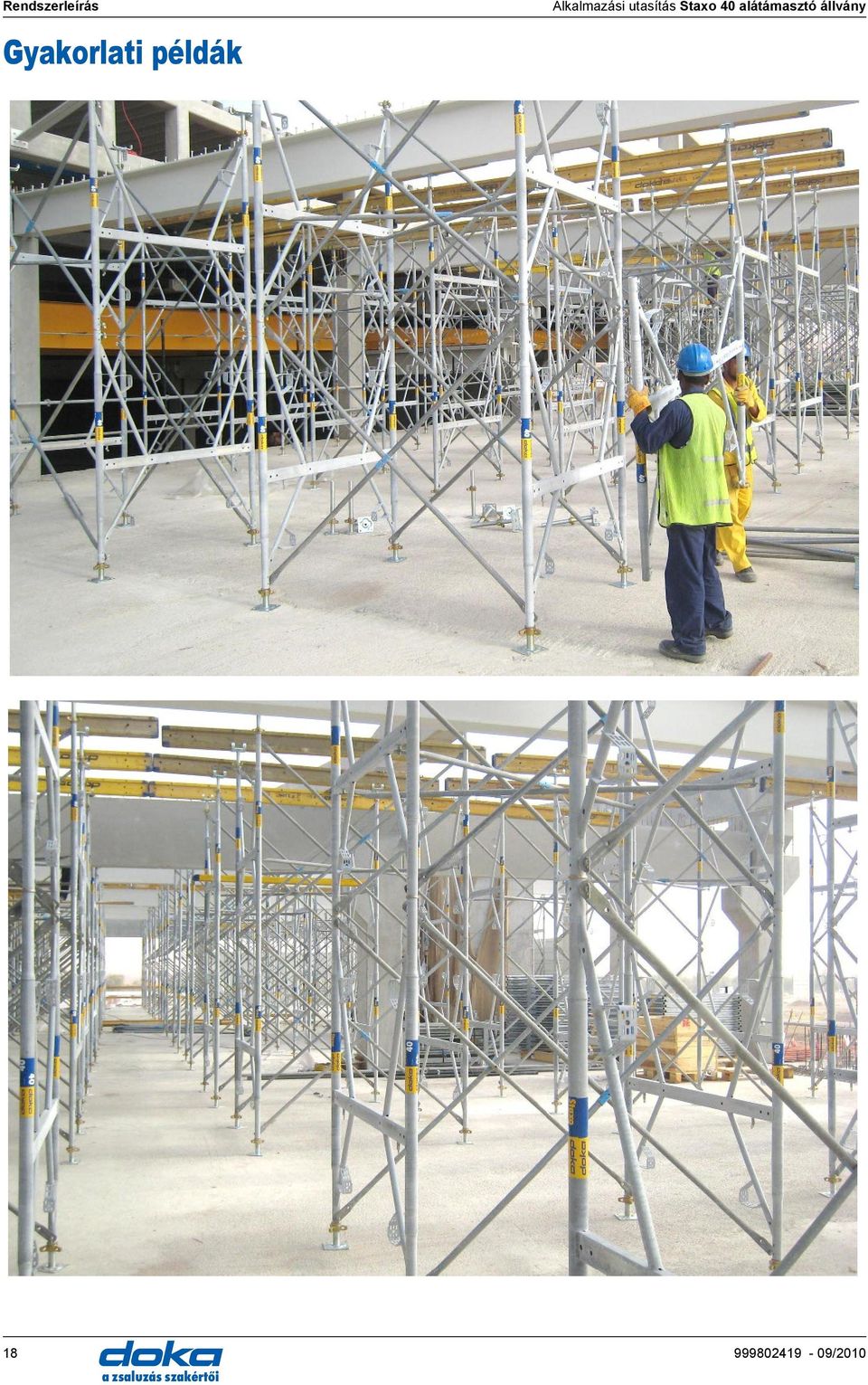

18 Rendszerleírás lkalmazási utasítás Staxo 40 alátámasztó állvány Gyakorlati példák /2010
19 lkalmazási utasítás Staxo 40 alátámasztó állvány z alaprajzhoz, magassághoz és terheléshez igazítás Rendszerleírás változtatható kerettávolságok révén az egyes keretek a terhelésnek megfelelően egymástól különböző távolságban állíthatók fel. pl.: nagy terhek - kis kerettávolságok Mindig csak annyi anyag kerül felhasználásra, amennyire valóban szükség van. pl.: kis terhek - nagy kerettávolságok laprajz laprajz /
20 Rendszerleírás Illeszkedés a magassághoz durva illesztés 30 cm-es raszterben három keretmagassággal (0,90 m, 1,20 m és 1,80 m) Milliméterpontos finombeállítás különféle fej- és lábelemekkel. lkalmazási utasítás Staxo 40 alátámasztó állvány Fontos figyelmeztetés: z alátámasztó állvány statikai kialakításától függően kis kihúzási hosszokkal kell tervezni. Részleteket lásd a "Méretezés" fejezetben.. Rendszerméretek többszintes tornyoknál Magasságállítási tartomány fejeknél Staxo 40 orsós villásfej 30 cm Staxo 40 orsós villásfej 70cm Staxo 40 fejorsó 30 cm Staxo 40 fejorsó 70cm LK LK LK LK Keret a felső szinten Keret a felső szinten 1,80 / 1,20 / 0,90m 1,80m 1,20m 0,90m 1,80 / 1,20 / 0,90m 1,80m 1,20m 0,90m L K max. 35,8 75,8 75,8 75,8 35,8 75,8 75,8 75,8 L K min. 5,5 15,5 15,5 26,4 5,5 15,5 15,5 26,4 Értékek cm-ben Min. értékek kizsaluzási terület nélkül Magasságállítási tartomány lábaknál Staxo 40 láborsó 30 cm Staxo 40 láborsó 70cm LF LF Keret az alsó részen 1,80m 1,20m 0,90m 1,80m 1,20m 0,90m L F max. 35,6 35,6 35,6 75,6 75,6 75,6 L F min. 6,0 6,0 6,0 15,4 15,4 26,3 Értékek cm-ben Min. értékek kizsaluzási terület nélkül /2010
21 lkalmazási utasítás Staxo 40 alátámasztó állvány Rendszerleírás Egyszintes tornyoknál Figyelmeztetés: beszerelt fejek ill. lábak minimális L K és L F értékeit a fenti táblázatokban megadott adatokhoz képest gyakran nem lehet elérni egyszintes tornyoknál. Indoklás: keretbe behelyezett láb- és fejegységek hosszai összeadva nagyobb méretet adnak ki, mint az elemmagasság. a b a b Staxo 40 láborsó 30 cm 50,7 -- Staxo 40 láborsó 70cm 100,5 -- Staxo 40 fejorsó 30 cm -- 50,8 Staxo 40 fejorsó 70cm ,7 Staxo 40 orsós villásfej 30 cm -- 50,8 Staxo 40 orsós villásfej 70cm , /
22 Rendszerleírás lkalmazási utasítás Staxo 40 alátámasztó állvány lkalmazási lehetőségek bővítése konzolokkal Staxo 40 konzol 90cm Szerelés 1) Torony biztosítása borulás ellen (pl. beállítótámaszokkal). 2) Staxo 40 keretmerevítő 1,40 m beépítése, ha a konzol húzás-, ill. nyomáspontja nincs alátámasztva. 3) Staxo 40 konzol 90 cm elhelyezése és rögzítése fent a keret keresztcsövén. karatlan kiemelés ellen be kell helyezni és biztosítani kell az alsó csapszeget. lkalmazás 1,20m-es korlátoszlop XP-vel lkalmazás Staxo 40 fejorsókkal / orsós villásfejekkel Q R E D Staxo 40 konzol 90cm D Staxo 40 keret E Staxo 40 keretmerevítő 1,40 m (ha szükséges) H Csapszeg D16/122 I Rugós stift 6x42 Használati feltételek FIGYELMEZTETÉS Borulásveszély! z összeszerelés és a konzol használata előtt a tornyot beállítótámaszokkal vagy feszítőkkel borulás ellen biztosítani kell. Fontos figyelmeztetés: Merevítés 1,40m-es Staxo 40 keretmerevítővel mindig szükséges, ha a konzol húzás-, ill. nyomáspontja nincs alátámasztva. Staxo 40 keretmerevítő beépített billentőegysége a már felépített toronyegységekbe való utólagos beépítést is lehetővé teszi. ndráskereszt 9.xxx beépítése a konzolok közé, és biztosítása kilincsművel /2010
23 lkalmazási utasítás Staxo 40 alátámasztó állvány Rendszerleírás Szerelés a Staxo 40 kerethez 1,20m z összes keret vízszintes felső profillal, így a konzol húzás-, ill. nyomáspontja alá van támasztva = nincs szükség 1,40m-es Staxo 40 keretmerevítőre. B I beállítótámasz előre gyártott elemhez rögzítése borulásveszély elkerülése érdekében minden konzolos kerethez előre gyártott elemhez való beállítótámaszt kell rögzíteni, majd 16x125mm-es Doka expresszankerrel a talajhoz kell rögzíteni. H F I a F Szerelés a Staxo 40 kerethez 1,20m z összes keret vízszintes alsó profillal, így a konzol húzás-, ill. nyomáspontja nincs alátámasztva = szükség van 1,40m-es Staxo 40 keretmerevítőre. H B E I F a... max. 16 cm EN szerint F Beállítótámasz előre gyártott elemhez I Csavaros csőbilincs 48mm Szerelés a Staxo 40 kerethez 1,80m Felső keret vízszintes felső profillal, az alatta lévő keret vízszintes alsó profillal, így konzol húzás-, ill. nyomáspontja nincs alátámasztva = szükség van 1,40m-es Staxo 40 keretmerevítőre. I B F H E Staxo 40 konzol 90cm B Korlátoszlop XP 1,20m vagy Staxo 40 orsós villásfej / fejorsó E Staxo 40 keretmerevítő 1,40m F Beállítótámasz előre gyártott elemhez G ndráskereszt 9.xxx H Csavaros csőbilincs 48mm /
24 Rendszerleírás lkalmazási utasítás Staxo 40 alátámasztó állvány Korlátoszlop XP 1,20m alkalmazása Kivitelezés állványcsővel B D C a c Állványcsőtartó D48mm B Állványcső 48,3mm C Lábdeszka tartó XP 1,20m D Korlátoszlop XP 1,20m Vegye figyelembe az "XP védőkorlát rendszer" használati útmutatót! a 115 cm c 90 cm Lábdeszka tartó XP 1,20m Staxo 40 konzol 90cm teljesíti az állványcsoport 2 előírásait (hatóterület max. 3,0 m) Pallóbetétek és korlátdeszkák Palló és deszka méretek 2,50 m széles alátámasztásig: pallóbetét min. 20/5 cm korlátdeszka min. 20/3 cm Figyelmeztetés: megadott palló- és deszkaméretek a C24 / EN 338 (S10 /DIN 4074) szerint kerültek dimenzionálásra. Németországban a fapallókat Ü-jellel kell ellátni. Palló és korlátdeszkák: folyóméter állványonként 0,6 m 2 betétdeszkára és 0,6 m 2 korlátdeszkára van szükség (az építő részéről). pallók rögzítése: 4 db. kapupántcsavarral M 10x120 (a szállítmány nem tartalmazza). deszkák rögzítése: szegekkel /2010
25 lkalmazási utasítás Staxo 40 alátámasztó állvány Rendszerleírás Staxo 40 fejorsó / orsós villásfej használata Fontos figyelmeztetés: zsaluhéjakat a széleken szegelni kell! Staxo 40 keret 1,20m vagy 0,90m (vízszintes profil fent) B c a D a 98,0 cm c... max. kihúzási hossz Staxo 40 konzol 90cm B Staxo 40 fejorsó, ill. orsós villásfej C Staxo 40 keret 1,20m vagy 0,90m (vízszintes profil fent) Staxo 40 keret 1,80m Staxo 40 keret 1,20m vagy 0,90m (vízszintes profil lent) B c b E a D a 98,0 cm b 5,5 cm c... max. kihúzási hossz levonva a b méretet Staxo 40 konzol 90cm B Staxo 40 fejorsó, ill. orsós villásfej D Staxo 40 keret 1,80m vagy 1,20 és 0,90m vízszintes alsó profillal E Staxo 40 keretmerevítő 1,40m /
26 Rendszerleírás lkalmazási utasítás Staxo 40 alátámasztó állvány konzol alkalmazása közlekedési terhelésnél Borulás elleni védelem beállítótámasszal z összes konzolos keretet előre gyártott elemhez való beállítótámasszal kell biztosítani. teljes toronyegységet Staxo 40 orsó biztosítókkal és Staxo 40 biztosító csapszegekkel kell egymáshoz rögzíteni. Lásd az "Áthelyezés daruval" fejezetet konzol külső orsójának reakcióereje: Megeng. F felépítési állapotban < 3,0 kn Megeng. F a betonozás során: 0 kn beállítótámaszok ankerezése Doka expresszanker többször használható szerszámként csak egy kalapácsra van szüksége. Betonszilárdság karakterisztikus értéke (f ck,cube = kockán mérve): min. 25 N/mm 2 ill. 250 kg/cm 2 (Beton C20/25) Kérjük, vegye figyelembe a beépítési utasítást! B I H Szükséges teherbírás más dűbel használata esetén: R d 20,3 kn (F megeng 13,5 kn) Kérjük, vegyék figyelembe a gyártó érvényes beépítési utasításait. F V a F J a beállítótámasz előre gyártott elemhez kihúzási hossza 340: cm 540: cm b... kb. 60 H... vízszintes erő V... Függőleges eredő erő H-ból... Feszítő-/kitámasztó erő beállítótámasz talajhoz rögzítése F Q R M J Staxo 40 konzol 90cm B Staxo 40 fejorsó, ill. orsós villásfej F Beállítótámasz előre gyártott elemhez 340, ill. 540 I Csavaros csőbilincs 48mm 95 J Doka expresszanker 16x125mm + Doka feszítő spirál 16mm /2010
27 lkalmazási utasítás Staxo 40 alátámasztó állvány Rendszerleírás konzol használata betonozási terheléssel konzolok további kitámasztása 90cm-es Staxo 40 konzolon keresztül betonozási terhek is elvezethetőek. minden konzolhoz pótlólagosan hozzáépített beállítótámasz biztosítja, hogy az alátámasztó állványba ne vezessenek nyomóerőket. z összes konzolos keretet előre gyártott elemhez való beállítótámasszal kell biztosítani. teljes toronyegységet Staxo 40 orsó biztosítókkal és Staxo 40 biztosító csapszegekkel kell egymáshoz rögzíteni. Lásd az "Áthelyezés daruval" fejezetet beállítótámasz konzolhoz rögzítése P O L N K beállítótámasz talajhoz rögzítése K R J M Q B F K L E I F Staxo 40 konzol 90cm B Staxo 40 fejorsó, ill. orsós villásfej E Staxo 40 keretmerevítő 1,40m F Beállítótámasz előre gyártott elemhez 340, ill. 540 J Doka expresszanker 16x125mm + Doka feszítő spirál 16mm K Beállítótámasz 340, ill. 540 L Staxo 40 beállítótámasz adapter M Elemtámasztalp N Csapszeg B25/90,5 O Csapszeg D16/122 P Rugós stift 6x42 Q Csapszeg d25/58 R Rugós stift M J külső orsó reakcióereje a konzolon: megengedett Fmax: 10,5 kn z megengedett függőleges F V terhelés csökkenése /láb 7,7 kn-nal beállítótámaszok ankerezése Doka expresszanker többször használható szerszámként csak egy kalapácsra van szüksége. Betonszilárdság karakterisztikus értéke (f ck,cube = kockán mérve): min. 25 N/mm 2 ill. 250 kg/cm 2 (Beton C20/25) Kérjük, vegye figyelembe a beépítési utasítást! Szükséges teherbírás más dűbel használata esetén: R d 20,3 kn (F megeng 13,5 kn) Kérjük, vegyék figyelembe a gyártó érvényes beépítési utasításait /
28 Rendszerleírás lkalmazási utasítás Staxo 40 alátámasztó állvány Tornyok összekötése / tornyok közötti pallószintek csatlakoztatása Staxo 40 merevítők a Staxo 40 toronyegységek csatlakoztatásának stabil elemei, melyekre további pallók helyezhetők. Tornyok közti pallószintek 3 különböző méret áll rendelkezésre 1,00m, 1,50m és 2,00m kerettávolsághoz. Szabadon álló tornyok csatlakoztatása - a vízszintes teherkiegyenlítéshez vízszintes terhek több toronyra való egyenletes elosztásával növelhető a függőleges teherbírás /2010
29 lkalmazási utasítás Staxo 40 alátámasztó állvány Rendszerleírás Merevítők, a toronyösszekötések részei Merevítőkkel és további állványcsövekkel teljes vízszintes szerkezet építhető ki, pl. 11 m feletti magasságú tornyok kimerevítéséhez részlet /
30 Szerelés áttekintés lkalmazási utasítás Staxo 40 alátámasztó állvány Szerelés áttekintés Felépítési változatok Staxo 40 alátámasztó állvány fekvő szerelés standard felépítés álló szerelés "leesés elleni személyi védőfelszereléssel" előrefutó keret 1,20m és andráskeresztekkel (keret vízszintes profil fent) együtt futó korlátokkal Leesés elleni védelem az állvány építéséhez, átszereléséhez vagy bontásához helyi előírásoknak megfelelően vagy egy a felépítő által végzett veszélyeztetési felmérés alapján az alátámasztó állvány felépítése során szükség lehet leesés elleni személyi védőfelszerelésre, előrefutó keretre/korlátra vagy a kettő kombinációjára "Staxo 40 rögzítése" fejezet szerinti csatlakoztatási pontokat vegye figyelembe! /2010
31 lkalmazási utasítás Staxo 40 alátámasztó állvány További felépítési változatok Staxo 40 segítségével teszés szerinti magasságokban és irányokban búvónyílások hozhatók létre. Ez a szokásos toronyfelépítés mellett számos más szerelési módszert tesz lehetővé. Szerelés áttekintés Felület felépítése merevítőkkel Felépítés teljes felületű szerelőszinttel a felszerkezet alatt. felszerkezet alatti kibúvási lehetőségek z egyes tornyok összekapcsolása merevítőkkel és pallókkal szabad átjárási lehetőséget biztosítanak a felszerkezet alatt és a köztes szinteken Több toronyból álló egység Átjárási lehetőség a toronyban és a felszerkezet alatt /
32 Fekvő szerelés Fektetett szerelés Fekvő szerelés Előzetes megjegyzés: függőleges vagy vízszintes elnevezés - pl. az andráskereszteknél - mindig a kész, felállított toronyban megvalósuló beépítési helyzetre vonatkozik. z összeszerelés a legalsó (első) szinttel kezdődik.. Általános szabály: z andráskereszteket a kilincsműves csapszegre helyezés után azonnal rögzíteni kell a zárókilinccsel. z első egység felépítése Miután az andráskereszteket a csapra felhelyeztük, azonnal biztosítsuk azt a rögzítő kilinccsel lkalmazási utasítás Staxo 40 alátámasztó állvány keretek vízszintes merevítése Általános szabály: keret vízszintes merevítéséhez 12.xxx vízszintes andráskereszteket vagy merev pallókat kell beszerelni: az első és az utolsó szinten 10 méterenként közben szükség szerint, pl. - a torony épülethez kikötésekor (ideiglenes is) - helyi terhek levezetése (pl. konzolok vagy a toronydarus mozgatása (fekvő felépítés) miatt) z andráskereszteket (K) a keret vízszintes csövén lévő rögzítő kilincsműves csapra akasztjuk és biztosítjuk. D keretek függőleges merevítése kereteket andráskereszttel (F) összekötjük. E K F Toljuk be a lábegységeket és Staxo 40 orsó biztosítóval (E) rögzítsük. Lásd még az "Áthelyezés daruval" című fejezetet. F Részlet E /2010
33 lkalmazási utasítás Staxo 40 alátámasztó állvány További szintek felépítése Fekvő szerelés Szükség esetén szereljünk be szerelő pallókat Zárjuk a kiemelés elleni biztosítókat. Figyelmeztetés: Maximum 11 m magas egységeket gyártsunk előre. Staxo 40 toldócsonkot szereljük be és toljuk rá a következő keretet keretet minden szinten húzásbiztosan rögzítsük a D48,3mm-es Staxo 40 biztosító csapszeggel z andráskereszteket (F) az első szintnek megfelelően beépítjük és biztosítjuk. F h F F b h... max. 11 m b Lábegységek kihúzási hossza felállításnál max. 30 cm /
34 Fekvő szerelés lkalmazási utasítás Staxo 40 alátámasztó állvány Opció: Korlát a felső szinten legmagasabb biztonsági követelményeknek megfelelés érdekében a felső szinten korlátok szerelhetők fel. szerelés az "Álló szerelés előre épített korlátokkal" fejezetben írtakkal megegyezően történik. 2 1 L M M 3 L L Staxo oldalkorlát M Staxo homlokkorlát Staxo oldalkorlát szerelése és 16 mm-es (N) rugós csapszeggel biztosítása kiemelés ellen. 1. részletes rajz N Staxo homlokkorlát szerelése és 5mm-es rugós sasszeggel (O) biztosítása kiemelés ellen. 2. és 3. részletes rajz O /2010
35 lkalmazási utasítás Staxo 40 alátámasztó állvány Daruval történő felállítás darufüggeszték rögzítése előtt meg kell vizsgálni: Fekvő szerelés z "Áthelyezés daruval" fejezet felfüggesztés darura részeit vegye figyelembe! z összes Staxo 40 biztosító csapszeg D48,3mm előszerelését el kell végezni (csatlakoztatás a kerethez). z összes láb- és fejegységet biztosítani kell. Valamennyi rögzítő kilincsműnek zárva kell lenni. Max. toronymagasság felállításkor 11m Max. toronysúly 700 kg Lábegységek max. kihúzási hossza felállításnál max. 30 cm! Felállítás Fontos figyelmeztetés: z alátámasztó állványt vízszintesen és statikailag teherbíró talajra állítsuk fel. 6 m-nél magasabb alátámasztó állványokat a szerelés folyamán kössük ki, vagy kapcsoljuk a többi toronyhoz. darufüggesztéket a legfelső szint keretére akasztjuk és az egész tornyot felállítjuk felállítás után még egyszer ellenőrizzük, hogy valamennyi rögzítő kilincsmű zárva vane. Fix-De-Fix távvezérelt daru kiakasztó 3150kg segítségével az emelőeszközök távirányítással, a talajról kioldhatók. Kérjük, vegye figyelembe a kezelési utasítást! /
36 b Fekvő szerelés lkalmazási utasítás Staxo 40 alátámasztó állvány Függeszték kiakasztása talajszintről: Ez a módszer a torony áthelyezésére nem használható! Szükséges anyagok: 3 darab állványcső 48,3mm (G) - Minimális hossz: Kerettávolság + 1,00 m 6 darab csavaros csőbilincs 48mm 95 (H) 4 darab Staxo 40 keretmerevítő 1,40m (I) Staxo 40 keretmerevítőket az alsó és a felső szinten szereljük Állványcsövek szerelése: - egyet az alsó keretmerevítőhöz - kettőt a felső keretmerevítőhöz Két kötelet, láncot vagy áthelyező hevedert rögzítsünk az alsó állványcsőre. köteleket, láncokat ill. áthelyező hevedereket a torony külső oldalán vezessük el a felső állványcsövek között. Leszerelés torony áthelyezése után a leszerelés fordított sorrendben történik. I H a G G H I a a... min. 0,5 m b... max. 0,2 m felállítás után a láncokat ill. áthelyező hevedereket a talajról kiakaszthatjuk /2010
37 lkalmazási utasítás Staxo 40 alátámasztó állvány Álló szerelés: előre épített 1,20-as keretekkel szerelés Fontos figyelmeztetés: z alátámasztó állványt vízszintesen és statikailag teherbíró talajra állítsuk fel. 6 m-nél magasabb alátámasztó állványokat a szerelés folyamán kössük ki, vagy kapcsoljuk a többi toronyhoz. Általános szabály: Leesés elleni védelemként ezen összeszerelési módszernél a Staxo 40 keret 1,20 m vízszintes profilja mindig felül legyen. Álló szerelés Szerelési példa 30 cm-es Staxo 40 láborsóval és 30 cm-es Staxo 40 orsós villásfejjel. z első egység felépítése Toljuk be a lábegységeket kereteket andráskereszttel (F) összekötjük z andráskereszteket a kilincsműves csapszegre helyezés után azonnal rögzíteni kell a zárókilinccsel. F Helyezzük be a Staxo 40 toldócsonkokat Figyelmeztetés: Ha a tornyot később daruval helyezik át, úgy a keretet a Staxo 40 biztosító csapszeg D48,3mm segítségével húzásbiztosan rögzíteni kell. Lásd még az "Áthelyezés daruval" című fejezetet /
38 Álló szerelés lkalmazási utasítás Staxo 40 alátámasztó állvány második szint felépítése Keretek magasítása Helyezzük fel a keretet. z andráskereszteket (F) toljuk fel az alsó kilincsműves csapra és a zárókilincsekkel rögzítsük. F Harmadik szint felszerelése Keretek magasítása z 1,20m keretet a 2. szintnél leírtak szerint helyezzük fel. z andráskereszteket (F) toljuk fel az alsó kilincsműves csapra és a zárókilincsekkel rögzítsük. F Staxo 40 toldócsonkokat az előzőeknek megfelelően helyezzük be. keretek függőleges merevítése z szerelő pallókat (G) és az szerelő palló búvónyílással (H) szereljük fel. Zárjuk a kiemelés elleni biztosítókat Szerelő pallók szerelése és keretek függőleges merevítése z szerelő pallókat (G) és az szerelő palló búvónyílással (H) helyezzük a kész szintre. z andráskereszteket (F) toljuk fel a felső kilincsműves csapra és a zárókilincsekkel rögzítsük. Helyezzük be a Staxo 40 toldócsonkokat F z andráskereszteket (F) toljuk fel a felső kilincsműves csapra és a zárókilincsekkel rögzítsük. Helyezzük be a Staxo 40 toldócsonkokat. G H F H G /2010
39 lkalmazási utasítás Staxo 40 alátámasztó állvány Álló szerelés Vízszintes merevítés Fontos figyelmeztetés: Ha nem helyeznek be szerelő pallókat, vagy a végső felhasználás előtt eltávolításra kerülnek, úgy a következő szabály érvényes. Általános szabály: keret vízszintes merevítéséhez 12.xxx vízszintes andráskereszteket vagy merev pallókat kell beszerelni: az első és az utolsó szinten 10 méterenként közben szükség szerint, pl. - a torony épülethez kikötésekor (ideiglenes is) - helyi terhek levezetése (pl. konzolok vagy a toronydarus mozgatása (fekvő felépítés) miatt) z andráskereszteket (K) a keret vízszintes csövén lévő rögzítő kilincsműves csapra akasztjuk és biztosítjuk. További szintek felépítése további kereteket a 3. szintnél leírtak szerint helyezzük fel, és vízszintesen andráskeresztekkel rögzítsük. z egyes szerelő pallókat (G) szintről szintre eltolva helyezzük el. z utolsó szintre két szerelő palló kerül behelyezésre, az egyik búvónyílással (H). Ügyeljen a búvónyílás elhelyezkedésére. G H G K /
40 Álló szerelés lkalmazási utasítás Staxo 40 alátámasztó állvány Fejrész Fejelem beszerelése fejelemet (J) behelyezzük. Leszerelés leszerelés fordított sorrendben történik. J főtartókat (egyes vagy páros fatartó) mindig központosan helyezzük el. Fontos figyelmeztetés: z egész toronyegység ill. az előszerelt részegységek daruval történő áthelyezésénél be kell tartani az Áthelyezés daruval c. fejezetet! /2010
41 lkalmazási utasítás Staxo 40 alátámasztó állvány Álló szerelés: együtt futó korlátokkal szerelés Fontos figyelmeztetés: z alátámasztó állványt vízszintesen és statikailag teherbíró talajra állítsuk fel. 6 m-nél magasabb alátámasztó állványokat a szerelés folyamán kössük ki, vagy kapcsoljuk a többi toronyhoz. Általános szabály: z andráskereszteket a kilincsműves csapszegre helyezés után azonnal rögzíteni kell a zárókilinccsel. Szerelő pallók szerelése Helyezzük be az szerelő pallókat (G). G Álló szerelés Zárjuk a kiemelés elleni biztosítókat Szerelési példa 30 cm-es Staxo 40 láborsóval és 30 cm-es Staxo 40 orsós villásfejjel. z első egység felépítése Toljuk be a lábegységeket Együtt futó korlát szerelése Szereljük be a Staxo oldalkorlátokat (L). L L kereteket andráskereszttel (F) összekötjük Beakasztás részletes rajza F /
42 Álló szerelés Szereljük be a Staxo homlokkorlátokat (M). M M lkalmazási utasítás Staxo 40 alátámasztó állvány második szint felépítése Keretek magasítása Helyezzük fel a keretet. z andráskereszteket (F) toljuk fel a kilincsműves csapra és a zárókilincsekkel rögzítsük. 2,30 m-es Staxo 40 létrát akasszuk be és biztosítsuk d6-os rugós rögzítővel. N F Beakasztás részletes rajza Helyezzük be a Staxo 40 toldócsonkokat Létra részletrajza (nézet az állvány belső részéből) Figyelmeztetés: Ha a tornyot később daruval helyezik át, úgy a keretet a Staxo 40 biztosító csapszeg D48,3mm segítségével húzásbiztosan rögzíteni kell. Lásd még az "Áthelyezés daruval" című fejezetet /2010
43 lkalmazási utasítás Staxo 40 alátámasztó állvány Álló szerelés Együtt futó korlát felhelyezése 1) Staxo homlokkorlátot helyezzük le parkolási helyzetbe. 2) Staxo oldalkorlátot helyezzük egy szinttel feljebb. 3) Staxo homlokkorlátot helyezzük vissza. 3 További szintek felépítése további kereteket a 2. szintnél leírtak szerint helyezzük fel, és vízszintesen andráskeresztekkel rögzítsük. kibúvók helyzetére ügyeljen Szerelő pallók szerelése z szerelő pallókat (G) és az Szerelő palló búvónyílással (H) helyezzük be. H G Zárjuk a kiemelés elleni biztosítókat Staxo 40 toldócsonkokat az előzőeknek megfelelően helyezzük be /
44 Álló szerelés lkalmazási utasítás Staxo 40 alátámasztó állvány Vízszintes merevítés Fontos figyelmeztetés: Ha nem helyeznek be szerelő pallókat, vagy a végső felhasználás előtt eltávolításra kerülnek, úgy a következő szabály érvényes. Általános szabály: keret vízszintes merevítéséhez 12.xxx vízszintes andráskereszteket vagy merev pallókat kell beszerelni: az első és az utolsó szinten 10 méterenként közben szükség szerint, pl. - a torony épülethez kikötésekor (ideiglenes is) - helyi terhek levezetése (pl. konzolok vagy a toronydarus mozgatása (fekvő felépítés) miatt) z andráskereszteket (K) a keret vízszintes csövén lévő rögzítő kilincsműves csapra akasztjuk és biztosítjuk. K Fejrész Fejelem beszerelése fejelemet (J) behelyezzük főtartókat (egyes vagy páros fatartó) mindig központosan helyezzük el. Fontos figyelmeztetés: z egész toronyegység ill. az előszerelt részegységek daruval történő áthelyezésénél be kell tartani az Áthelyezés daruval c. fejezetet! J Leszerelés leszerelés fordított sorrendben történik /2010
45 lkalmazási utasítás Staxo 40 alátámasztó állvány Áthelyezés Áthelyezés Áthelyezési lehetőségek Staxo 40 áthelyező kerékkel daruval /
46 Áthelyezés Áthelyezés Staxo 40 áthelyező kerékkel lkalmazási utasítás Staxo 40 alátámasztó állvány kész zsaluasztalok és állványegységek következő felhasználási helyre történő gyors és egyszerű szállítása Staxo 40 áthelyező kerékkel történik. Használható: emelésre mozgatásra beállításra süllyesztésre Egy áthelyezési egység max: össztömege 1000 kg (max. 4 Staxo 40 áthelyező kerék áthelyezési egységenként) Nagy teherbírású, szilárd, sima aljzat szükséges (pl. beton). Kérjük, vegye figyelembe a kezelési utasítást! Staxo 40 áthelyező kereket a keret irányában csapszegezzük a Staxo 40 kerethez, és rugós stifttel rögzítsük. lábrészeket kiesés ellen biztosítjuk. Lásd az "Áthelyezés daruval c. fejezetet Fontos figyelmeztetés: sztal- és toronymagasságok standard felszerkezet esetében max. 1:3 (szélesség:hosszúság) arányban. Egyedi szerkezeteknél statikai ellenőrzés szükséges. a Staxo 40 láborsó 70 cm alkalmazása esetén áthelyező kerék használatakor a láborsó max. 40 cm-ig lehet kihúzva /2010
47 lkalmazási utasítás Staxo 40 alátámasztó állvány Áthelyezés daruval Áthelyezés Előkészítés Fontos figyelmeztetés: Max. 11 m magas alátámasztó állvány egységet szabad egyben áthelyezni. Max. áthelyezhető toronysúly 1000 kg (az orsó biztosító és a kilincsműves csapszeg teherbírása mértékadó, mely egyenként max: 5 kn) Max. toronysúly felállításkor és elfektetéskor 700 kg (lásd a "Fekvő szerelés" fejezetet) FIGYELMEZTETÉS laza, nem rögzített és nem biztosított alkatrészek veszélyt jelentenek. Áthelyezés előtt a következő pontokra kell ügyelni! Áthelyezés felszerkezet nélkül fejeket kihúzás ellen biztosítani kell Staxo 40 orsó biztosítót (E) toljuk át az anyán, majd a zárókilinccsel rögzítsük a kerethez. kereteket húzásra mereven kell összekötni keretet minden szinten húzásbiztosan rögzítsük a D48,3mm-es Staxo 40 biztosító csapszeggel (H). z áthelyezés folyamata VIGYÁZT darufüggesztéket kizárólag a keret csatlakozási pontnál rögzítsük, ne az andráskeresztnél vagy a kengyelnél! Dőlésszög β max. 30. H H E lábegységeket biztosítsuk kiesés ellen Staxo 40 orsó biztosítót (E) toljuk át az anyán, majd a zárókilinccsel rögzítsük a kerethez E z áthelyezés alatt nem lehetnek a tornyon rögzítetlen elemek, mint szerszámok vagy egyéb anyagok! /
48 Áthelyezés lkalmazási utasítás Staxo 40 alátámasztó állvány Áthelyezés felszerkezettel z "Áthelyezés felszerkezet nélkül" fejezet lépéseit kiegészítve a következő intézkedések szüskégesek: felszerkezetet össze kell kapcsolni a fejekkel pl. 15,0-ös lefogató rúddal (D), szorítólappal (E) és 15,0-ös szárnyas anyával (F). felszekezetet össze kell erősíteni pl. a fő- és kereszttartót az Öv összekötő H20 segítségével kössük össze és a zsaluhéjat szögeljük fel. fejorsónál orsós villásfejnél Csak a = 28 cm-es szorítólappal lehetséges (a 2002-es gyártási évtől) Szereljük fel az áthelyező rudat 15,0 15,0-ös áthelyező rudat () és a 15,0-ös főtartó lemezt (B) felszereljük z Öv összekötő H20 könnyen leszerelhető, ha duplafejes szeget 3,1x75mm használunk. B laprajz F zsaluhéj átfúrása Ø 20 mm fúróval történhet. Lezáráshoz használjon R 20/25 kombi ankerlyuk dugót. Kérjük, vegye figyelembe a kezelési utasítást! hol lehetséges, az Öv összekötő H20-at ellenmozgásúan szereljük fel. Megeng F: 0,8 kn /2010
49 lkalmazási utasítás Staxo 40 alátámasztó állvány Áthelyezés z áthelyezés folyamata darukötelet a 15,0-ös áthelyező rúdra helyezzük, és a zsaluasztalt áthelyezzük az új felhasználási helyre. β hajlásszög max. 30 lehet z áthelyezés során nem lehetnek rögzítetlen elemek - pl. szerszámok vagy egyéb anyagok - a zsaluasztalon! /
50 Áthelyezés lkalmazási utasítás Staxo 40 alátámasztó állvány /2010
51 lkalmazási utasítás Staxo 40 alátámasztó állvány Rögzítés az épületszerkezethez Általános tudnivalók Általános tudnivalók nkerpapucs lépcsőtoronyhoz kikötési szintek függőleges távolsága szerelési módtól függően, szélterhelés és méretezési feltevés szerint z alátámasztó állványt az ankerezés szintjén vagy vízszintes andráskereszttel, vagy állványcsőrögzítéssel kell kimerevíteni. H Rögzítési lehetőségek a betonban: kónuszcsavar B 7cm segítségével a már meglévő felfüggesztési pontokon, melyek az univerzális kúszózsalu kónusz 15,0 felhasználásával kerültek kialakításra (furatátmérő az ankerpapucsban = 32 mm). keményfa betét (a szilárdsághoz feltétlenül fontos) megakadályozza a beton sérüléseit (pl. karcolási nyomok). rögzítés csak a 2009/05 utáni gyártású ankerpapucsokhoz lehetséges. Egy vagy két dübellel (furatátmérő az ankerpapucsban = 18 mm). kikötési szintek kialakítása z alátámasztó állványt az állványcsövekkel és a bilincsekkel a lépcsőtoronyhoz tartozó ankerpapuccsal (D) kötjük össze. csövekből és bilincsekből álló kötések kialakításánál az érvényben lévő szabványokat és előírásokat be kell tartani, különösen a következőket: DIN 4421 alátámasztó állvány, EN 39 acélcsövek alátámasztó és munkaállványhoz, EN 74 csőbilincsek, központosító csapszegek és talplemezek az acélcsöves munkaállványhoz és alátámasztó állványhoz. Példa: B C H D E F Állványcső 48,3mm (L min = építménytől való távolság) B Állványcső 48,3mm (L = változó) C Állványcső 48,3mm (L = változó) D nkerpapucs lépcsőtoronyhoz E Forgóbilincs 48mm F Csavaros csőbilincs 48mm 95 H Vízszintes andráskereszt kikötés síkjának konkrét kialakítását és az építménytől mért maximális megengedett távolságot a projekttől függően kell megállapítani. z alátámasztó állvány tornyainak egymással történő összekapcsolását a statikai követelményeknek megfelelően az épülethez történő rögzítéshez hasonlóan kell kiképezni /
Doka alátámasztó állvány Staxo 100
10/2008 lkalmazási utasítás 999800319 H Szerelési és felhasználási útmutató Doka alátámasztó állvány Staxo 100 98003-287-01 a zsaluzás szakértői evezetés lkalmazási utasítás Doka alátámasztó állvány Staxo
a zsaluzás szakértői
05/2008 Ü lkalmazási utasítás 999767019 H Szerelési és felhasználási útmutató Dokamatic asztal 9767-307-01 a zsaluzás szakértői evezetés lkalmazási utasítás Dokamatic asztal by Doka Industrie GmbH, -3300
Alapkeret d2 0,90m 21,0 582703000 Alapkeret d2 1,20m 24,1 582701000 Alapkeret d2 1,80m 32,8 582702000 Grundrahmen d2 horganyzott
Doka d2 alátámasztó teherhordó állványok Alapkeret d2 0,90m 21,0 582703000 Alapkeret d2 1,20m 24,1 582701000 Alapkeret d2 1,80m 32,8 582702000 Grundrahmen d2 Andráskereszt 9.150 5,2 582773000 Andráskereszt
Villásfej D 6,7 582709000 Gabelkopf D
Doka Staxo teherhordó 100 alátámasztó állványok állvány Staxo 100 keret 1,80m 37,0 582300000 Staxo 100 keret 1,20m 28,0 582301000 Staxo 100 keret 0,90m 24,0 582302000 Staxo 100-Rahmen Villásfej D 6,7 582709000
Doka alátámasztó állvány paletta
12/2011 Eredeti használati utasítás 999225019 hu jövőbeni használatra megőrzendő Doka alátámasztó állvány paletta ikkszám 582783000 1998. gyártási évtől 2007. gyártási évtől 2009. gyártási évtől Termékleírás
Staxo 40 keret 1,80m 24, Staxo 40 keret 1,20m 17, Staxo 40 keret 0,90m 14, Staxo 40-Rahmen horganyzott
Doka Staxo teherhordó 40 alátámasztó állványok Staxo 40 keret 1,80m 24,3 582200000 Staxo 40 keret 1,20m 17,5 582201000 Staxo 40 keret 0,90m 14,6 582202000 Staxo 40-Rahmen Staxo 40 toldócsonk 0,60 582203000
Framax Xlife elem 2,70x2,70m 416,0 588109500 Framax Xlife-Element 2,70x2,70m
Doka Framax Falszalu Xlife keretes rendszerek falzsalu Framax Xlife elem 1,35x2,70m 210,0 588100500 Framax Xlife elem 0,90x2,70m 126,5 588102500 Framax Xlife elem 0,60x2,70m 91,5 588104500 Framax Xlife
90 a zsaluzás szakértői. Alkalmazási utasítás Doka Framax Xlife keretes falzsalu. Termékáttekintés. Framax Xlife elem 2,40x2,70m
Doka Framax falzsalurendszerek Xlife keretes falzsalu Framax Xlife elem,35x2,70m 2 0,0 588 00500 Framax Xlife elem 0,90x2,70m 26,5 588 02500 Framax Xlife elem 0,60x2,70m 9,5 588 04500 Framax Xlife elem
Pillérzsaluzatok. TRIO RAPID VARIO GT 24 QUATTRO SRS körpillér
TRIO RAPID VARIO GT 24 QUATTRO SRS körpillér 47 Felhasználóbarát pillérzsaluzatok Biztonságos munkavégzés minden magasságban a PERI betonozó állványokkal és létrafeljárókkal. PERI betonozó állványok -
STATIKA a BauV és CEN HD 1000 szabvány alapján
STATIKA a BauV és CEN HD 1000 szabvány alapján RINGER Gyorsépítésű állvány SG RINGER Doppelgeländer-állvány DG EZT A STATIKÁT A HATÓSÁG KÉRÉSÉRE BE KELL MUTATNI (az építéshelyen is) STATIKA Kiadás: 2JF
Rasto zsaluzat Termékismertetõ és használati útmutató 2004/7 kiadás
Rasto zsaluzat Termékismertetõ és használati útmutató 2004/7 kiadás Hünnebeck Hungaria Kft. Tartalomjegyzék Fontos tudnivalók oldal Termékismertetõ 2 Áttekintés 3 Építõelemek 4-10 Összekapcsolás 11 Kapcsok
LICO A kézzel mozgatható könnyű pillérzsaluzat
LICO A kézzel mozgatható könnyű pillérzsaluzat PERI LICO Daru nélkül is használható, flexibilis, gazdaságos LICO, könnyű pillérzsaluzat a daru nélküli gazdaságos zsaluzáshoz. Az elemek csekély súlya lehetővé
Födémzsaluzatok. SKYDECK MULTIFLEX Födémasztalok
SKYDECK MULTIFLEX Födémasztalok 79 SKYDECK munkaállvány Munka- és védőállványként, mely feleslegessé teszi az alsó biztonsági állvány vagy védőháló használatát Magas fokú biztonság az építkezésen dolgozók
Doka Frami 270 keretes falzsalu
07/04 NK lkalmazási utasítás 999754019 H Doka Frami 270 keretes falzsalu a zsaluzás szakértői evezetés lkalmazási utasítás Doka Frami 270 keretes falzsalu Fontos figyelmeztetés: Termékeink biztonságtechnikai
SZERELÉSI TORONYÁLLVÁNY 2 különböző kivitelben
SZERELÉSI TORONYÁLLVÁNY 2 különböző kivitelben Termékcsoport: 8-000 Teherbírás: 150 kg/m 2 A pallóterítés az állvány minden méterén beakasztható SZERELÉSI SZERELÉSI TORONYÁLLVÁNY TORONYÁLLVÁNY 2,50 x 1,25
PERI Faltámasz RS RS Faltámasz program
PERI Faltámasz RS RS Faltámasz program PERI Faltámasz RS RS 210, 260, 300, 450, 650 és RS 1000, 1400 Az új PERI RS 210, RS 260, RS 300, RS 450 és RS 650 faltámaszok fejlesztésének legfontosabb szempontjai
VARIOMAX födémzsaluzat
VARIOMAX födémzsaluzat HT fatartóval Termékismertetõ és használati útmutató 2005 április Hünnebeck Hungaria Kft. Tartalomjegyzék Fontos tudnivalók oldal Termékjellemzõk 2 Építõelemek 3-6 Használat és felépítés
Alapcsavar FBN II Milliószor bizonyított, rugalmas az ár és a teljesítmény tekintetében.
1 Milliószor bizonyított, rugalmas az ár és a teljesítmény tekintetében. Áttekintés FBN II cinkkel galvanizált acél FBN II A4 korrózióálló acél, III-as korrózióállósági osztály, pl. A4 FBN II fvz* tüzihorganyzott
ALKALMAZÁSI ÚTMUTATÓ
Lapszám: 1/6 ALKALMAZÁSI ÚTMUTATÓ Termék: Összecsukható gyümölcsszedő állványok Állványmagasság: 2000 mm (L=2000) Cikkszám: 92110013 Állványmagasság: 1650 mm (L=1650) Cikkszám: 92110014 Állványmagasság:
ALKALMAZÁSI ÚTMUTATÓ
Lapszám: 1/6 ALKALMAZÁSI ÚTMUTATÓ Termék: Halmozható gyümölcsszedő állványok Állványmagasság: 2000 mm (L=2000) Cikkszám: 92110004 Állványmagasság: 1650 mm (L=1650) Cikkszám: 92110005 Állványmagasság: 1200
Sarokretesz 20 23,5 580031000 Eckriegel 20
Doka Nagytáblás Falszalu falzsalu rendszerek Top 50 Többcélú heveder WS10 Top50 0,50m 10,2 580001000 Többcélú heveder WS10 Top50 0,75m 14,9 580002000 Többcélú heveder WS10 Top50 1,00m 19,6 580003000 Többcélú
i A felépítési változat függvényében ballasztsúlyokat kell használni
kb. 7,00 m kb. 5,00 m Alumínium munkaállvány + + TÜV/GS-minősítéssel, terhelhetősége 00 kg/m² a DIN EN 00 szerint + + Az egymásba tolható keret-rendszerelemek révén gyorsan, + szerszám nélkül felépíthető
PERI SRS. Acél körpillér zsaluzat
PERI SRS Acél körpillér zsaluzat Termékcsoport 6.3 Látszóbeton felületű minőség a szoros illesztéseknek köszönhetően Az univerzális betonozó állvánnyal biztonságos a munkavégzés PERI SRS acél körpillér
Kőzetanker szétfeszítő elem 15,0
08/2011 eépítési útmutató 999415019 hu Kőzetanker szétfeszítő elem 15,0 ikkszám 581120000 Termékleírás kőzetanker szétfeszítő elem 15,0 egyoldali zsalu betonban történő ankerozására szolgál. feszítőegység
PFEIFER - MoFi 16 Ferdetámaszok rögzítő rendszere. 2015.05.22 1.oldal
PFEIFER - Ferdetámaszok rögzítő rendszere 2015.05.22 1.oldal Felhasználás Mire használjuk? A PFEIFER típusú ferde támaszok rögzítő rendszere ideiglenesen rögzíti a ferdetámaszokat a fejrésznél. Ferde támasztó
STABILO. Homlokzati állvány rendszerelemek. Normál bilincs. Forgó bilincs. Toldó bilincs. Félbilincs csatlakozó elemmel. Félbilincs.
Homlokzati állvány rendszerelemek Normál bilincs Forgó bilincs Fix 90, SW 22 48,3 mm-es átmérőjű csőhöz Acél és alumínium csőhöz egyaránt használható (DIN EN 74) SW 22 48,3 mm-es átmérőjű csőhöz Acél és
Doka. Összecsukható munkaállvány K. Komplett biztonsági rendszer az Ön építkezésére. 11/2004 NK Alkalmazási utasítás
Doka 11/2004 NK Alkalmazási utasítás Felépítés és felhasználási útmutató Összecsukható munkaállvány K Komplett biztonsági rendszer az Ön építkezésére A technikai fejlesztés során történő változtatás jogát
KÉT SZEMÉLYES HINTA Termék száma: 1161
SZERELÉSI- ÉS HASZNÁLATI UTASÍTÁS : KÉT SZEMÉLYES HINTA Termék száma: 1161 HINTAVÁZ HINTA 01/07-1 - READ THIS FIRST!!! Köszönjük, hogy termékünket választotta! Ha törött vagy hiányos a csomag tartalma,
MEP tartóállvány Szerelési és felhasználási útmutató
Szerelési és felhasználási útmutató Termékjellemzők Az MEP tartóállvány egyre kevesebb alkotóelemből áll: támasz, toldó és keret. A rugalmas magasságállítás által a rendszer különösen alkalmas: födémzsaluk
Framax csuklós belső sarok I 2,70m 102,3 588136000 Framax csuklós belső sarok I 0,90m 38,8 588352000 Framax-Scharnierecke I kék, porszórt
Doka Alu-Framax Falszalu Xlife rendszerek keretes falzsalu Alu-Framax Xlife elem 0,90x2,70m 68,8 588301500 Alu-Framax Xlife elem 0,75x2,70m 55,7 588302500 Alu-Framax Xlife elem 0,60x2,70m 47,8 588304500
/2006 HU
7 77 006 9 08/006 HU Szakemberek számára Szerelési utasítás Logano plus GB kaszkád füstgázgyűjtő (kettős kazán) A szerelés előtt kérjük gondosan átolvasni Tartalomjegyzék Felállítás...................................................
Alkalmazási útmutató az LTW GmbH. MINIBOX dúcrendszeréhez
Alkalmazási útmutató az MINIBOX dúcrendszeréhez Az ebben az Alkalmazási útmutatóban foglaltakat az építkezésen dolgozókkal ismertetni kell. Be kell tartani az alsó orsós feszítő (dúc) igénybevételére vonatkozó
7 747 004 225 06/2004 HU
7 747 004 5 06/004 HU Szakemberek számára Szerelési utasítás Logano S635 és Logano S735 speciális olaj-/gáztüzelésű kazán kazánajtó csere A szerelés előtt kérjük gondosan átolvasni Tartalomjegyzék Általános
Felhasználói útmutató
Felhasználói útmutató Dönthető fali tartó sík képernyős televíziókhoz Maximális terhelhetőség: 50kg(110lbs) MEGJEGYZÉS: Olvassa el a teljes útmutatót, mielőtt megkezdené az üzembe helyezést és az összeszerelést!
3 Funkciós gondolás kerti hinta
HASZNÁLATI UTASÍTÁS: 3 Funkciós gondolás kerti hinta Hinta Gondola Lovagló hinta 01/10 1 READ THIS FIRST!!! Köszönjük, hogy termékünket választotta! Ha törött vagy hiányos a csomag tartalma, kérjük forduljon
ZARGES fellépők és munkadobogók
Összecsukható fellépő ZARGES fellépők és munkadobogók sokoldalúak, praktikusak és jól használhatók. Különösen praktikus a kis magasságban végzett munkákhoz. Minimális helyigény a tárolásnál és szállításnál.
KERETES ÁLLVÁNY TARTOZÉK LISTA MJ- KOMPAIBILIS PLETTAC
KERETES ÁLLVÁNY TARTOZÉK LISTA MJ- KOMPAIBILIS PLETTAC ACÉL FŰGGŐLEGES KERET Magasság Szélesség Acélcső Ø 48,3 mm x 2,7 mm, horganyzott 2,00 0,70 16,80 1,50 0,70 15,00 1,00 0,70 11,30 0,50 0,70 8,50 ALUMINIUM
Felhasználói útmutató
Felhasználói útmutató Dönthető i tartó sík képernyős televíziókhoz Maximális terhelhetőség: 30kg(66lbs) MEGJEGYZÉS: Olvassa el a teljes útmutatót, mielőtt megkezdené az üzembe helyezést és az összeszerelést!
Az alapanyag mellett a fejlesztők számára fontos szempont volt a zsalurendszer könnyű kezelhetősége.
DUO Könnyű súlyú zsaluzat falakhoz, pillérekhez, födémekhez A DUO egy olyan új fejlesztésű zsalurendszer, melynek rendkívül könnyű a súlya és nagyon egyszerűen szerelhető. De nemcsak az anyag összetétele
APROD KÉSZ POLC ÖSSZEÁLLÍTÁSOK / Alap- és kiegészítő mező egységárak
APROD POLC csavarkötés nélküli fém polcrendszer ELEMKATALÓGUS ÉS ÁRJEGYZÉK Érvényes 2018.03.01-től visszavonásig APROD KÉSZ POLC ÖSSZEÁLLÍTÁSOK / Alap- és kiegészítő mező egységárak Méret Polcok Polcköz
GINOP A MUNKAHELYI EGÉSZSÉG ÉS BIZTONSÁG FEJLESZTÉSE AZ ÉPÍTŐIPARBAN
GINOP-5.3.4. - 16-00006 A MUNKAHELYI EGÉSZSÉG ÉS BIZTONSÁG FEJLESZTÉSE AZ ÉPÍTŐIPARBAN Perlaki Géza Kollektív műszaki védelem az építési munkahelyeken KOLLEKTÍV VÉDELEM AZ ÉPÍTKEZÉSEKEN Az építkezéseken
APROD POLC. csavarkötés nélküli fém polcrendszer. Fő Alkalmazási területek. Színválaszték. Jellemző állványméretek
APROD POLC csavarkötés nélküli fém polcrendszer Az APROD kapcsolható fém polcos állvány csavarkötés nélkül összeállítható elemekből áll, mely egyszerű, gyors szerelhetőséget biztosít kimagasló stabilitás
SZERELÉSI UTASÍTÁS Piknik asztal lócával
SZERELÉSI UTASÍTÁS Piknik asztal lócával Gyártó: POLYDUCT ZRt. 4181 Nádudvar, Kabai út 62. Piknik asztal lócával fő egységei: Felületkezelt vázszerkezet Felületkezelt fa asztalrész és lócarész Felületkezelt
KERTI SZEKRÉNY ÉP ÍTÉSI ÚTMUTATÓ
KERTI SZEKRÉNY ÉP ÍTÉSI ÚTMUTATÓ ÖSSZEÁLLÍTÁSI RAJZ 18 19 3 13 2 4 15 14 32 16 6 17 5 7 29 28 20 31 30 26 24 22 21 27 23 24 25 23 12 9 11 8 31 1 32 1 GERENDA 28x34x471 31 6 ZSANÉR 75x15 30 1 ALÁTÉTFA 15x50x0
SDT VarioTwin Large. Az SDT Vario Twin egy új rendszer a lapos tetős szerelési megoldások között, amit a német SOLARDIREKT
feszültségi gyors 10 év szélcsatornában vizsgálattal könnyűszerkezetből Német szerelhetőség garancia vizsgált tesztelt készült minőség Adatlap és összeszerelési útmutató: SDT VarioTwin Large gyors telepíthetőség
Doka Framax Xlife keretes falzsalu
06/2006 lkalmazási utasítás 999764019 H Szerelési és felhasználási útmutató oka Framax Xlife keretes falzsalu 9764-250-01 a zsaluzás szakértői evezetés lkalmazási utasítás oka Framax Xlife keretes falzsalu
GARÁZS. Felhasználói kézikönyv
