1 ELEKTRONIKUS BIZTOSÍTÓBERENDEZÉSEK ETCS Az előadást a Siemens Rt. felkérésére összeállította: Dr. Tarnai Géza III. Országos Vasúti Távközlési és Biztosítóberendezési Szakmai Konferencia Miskolc-Lillafüred

2 ELEKTRONIKUS BIZTOSÍTÓBERENDEZÉSEK ETCS Tartalom A Siemens elektronikus biztosítóberendezése Tatán Távvezérlés az ILTIS rendszerrel A SIMIS rendszer adottságainak további kihasználása ETCS pályamenti alrendszer

3 A SIEMENS ELEKTRONIKUS BIZTOSÍTÓBERENDEZÉSE TATÁN (1) ÜZEMBEHELYEZÉS MÁRCIUS Alapszoftver Alkalmazás-specifikus szoftver Helyszínfüggő adatbázis Kezelőfelület Sorompók és térköz illesztése SIMIS-C rendszer SBB* Tata ILTIS - MÁV szimbólumokkal Új interfész SZERZŐDÉS (1994): AZ ELSŐ ÜTEMBEN MEGOLDANDÓ FELADATOK MÁV jelzési rendszer KS rendszer (DB) Jelfeladás SIMATIC S5-115F

4 A SIEMENS ELEKTRONIKUS BIZTOSÍTÓBERENDEZÉSE TATÁN (2) 1996: MEGÁLLAPODÁS A MÁSODIK ÜTEM TARTALMÁRÓL ÉS HATÁRIDEJÉRŐL Részben olyan funkciók, illetve tervezési esetek amelyeket a D70 sem teljesít, de az ESTW feltétfüzet, illetve a specifikáció előírja tolatóvágányutas berendezésnél erős túlbiztosítást jelentenek Tatán nem fordulnak elő (tervezési esetek Ferencváros bonyolultságúak) HATÁRIDŐ: Közbezárás kizárása, aláváltás védelem Vágányút visszavonásnál a közelítési szakasz figyelembe vétele Sorompó indításnál a közelítési szakasz figyelembe vétele A céljelző mögötti max. 4 szakasz folyamatos ellenőrzése is (tervezési eset) Tolató mozgások megcsúszásának figyelembe vétele Járulékos feladat: kezelési/visszajelentési vonatkozások Járulékos nyereség: egyszerűbb sorompó illesztés

5 Az ESTW és a külsőtéri objektumok illesztése Biztosítóberendezési számítógépek WSTT KS TMSTT BÜSTT BÜSTT STRES ÜTE VSV VSK SR Váltók Jelzők Térközcsatl. Vonali sorompók Állomási sorompók Sínáramkörök

6 Illesztés két lépcsőben ESTW Szoftver Továbbfejlesztett ESTW Szoftver BÜSTT STRES BÜSTT STRES BÜSTT STRES SR V J & A B C SR* Állomási sorompó Sínáramkörök Állomási sorompó Sínáramkörök

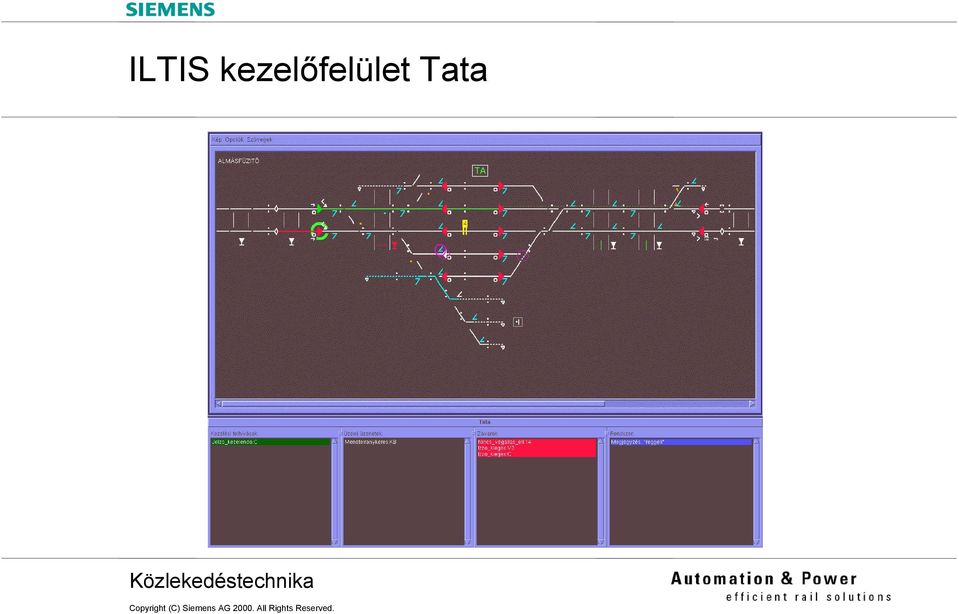

7 ILTIS kezelőfelület Tata

8 ILTIS távvezérlő Veresegyház

9 ILTIS távvezérlő rendszer Veresegyház FÓT CSOMÁD VERESEGYHÁZ ŐRBOTTYÁN Bizt.ber. Bizt.ber. Bizt.ber. Bizt.ber. Kez.kész. Kez.kész. ILTIS Kez.kész. Kez.kész.

10 Jelfogós és elektronikus berendezések egységes kezelőfelülete Távoli forgalmi szolgálattevő munkaállomás szolgálattevő munkaállomás 1 szolgálattevő munkaállomás 2 Lézernyomtató Biztonsági munkaállomás Router Router LAN LWL rcs 95 ISDN körvezeték Rádiós óra rcs 95 rcs 95 rcs 95 rcs 95 ESTW

11 Integrált perifériavezérlők Biztosítóberendezési számítógépek WSTT KS STRES TMSTT+ V-BÜSTT+ BÜSTT+ Váltók Jelzők Térközcsatl. Vonali sorompók Állomási sorompók Sínáramkörök

12 Biztonsági jelfogók NYÁK-lapra szerelve

13 Több állomás biztosítása egyetlen központtal szolgálattevői munkahely szolgálattevői munkahely OPT. OPT. Router Terminal Server Router OPT. Jövőbe ni bővítés KGS Diagnosztikai PC OPT. OPT. SSR 2 (2-ből 2) EKIR 2 (2-ből 2) BUS-Z BUS-Z BUS-Z Bizt.ber. busz BSTR Bizt.ber. busz BSTR Bizt.ber. busz BSTR Állomási külsőtéri berendezések Állomási külsőtéri berendezések Állomási külsőtéri berendezések

14 Rákospalota-Újpest Veresegyház szolgálattevő munkaállomás 1 szolgálattevő munkaállomás 2 Lézernyomtató szolgálattevő munkaállomás 1 szolgálattevő munkaállomás 2 Lézernyomtató Biztonsági munkaállomás Biztonsági munkaállomás Router LAN Router LAN LWL Rádiós óra ESTW WSSB WSSB WSSB WSSB

15 ETCS pályamenti alrendszer Rendszer áttekintés Pályamenti elektronikai egység (LEU) Balízok Csatlakozás a biztosítóberendezéshez Tesztelés/programozás Az előadás anyagával kapcsolatos részletesebb információ található a következő web címen: és a VEZETÉKEK VILÁGA c. folyóirat egyes számaiban.
