Midland G9 MAGYAR. Tartalom 1 db Midland G9 1 db Midland egyes töltő 1 db Hálózati adapter 4 db 1800 mah feltölthető NiMH akku 1 db Övcsat

Átírás

1 Midland G9 Köszönjük, hogy ezt a készüléket választotta. A hordozható Midland G9 rádiótelefon készülék majd minden európai országban költségmentesen használható. További információkat a "Használati korlátozások" lapon találnak. A Midland G9 a legújabb rádiótechnikából és stabil mechanikai házból áll össze, így ideális és hatékony megoldás profik számára akik a kollegáikkal kapcsolatot kell tartsanak építkezéseken, épületekben, szállodában, vásárokon, a szórakoztató iparban. Az erős háza, a kezelőbarát kialakítása és az egyszerű dizájnjával egyszerűen használható minden körülmény között. MAGYAR A Midland G9 két kivitelben áll rendelkezésre: Két sávú (PMR446/LPD) és E Verzió (csak PMR446) kivitelben Ez az útmutató mindkét modellre vonatkozik; A két verzió közötti eltéréseket az útmutató jelzi. Tartalom 1 db Midland G9 1 db Midland egyes töltő 1 db Hálózati adapter 4 db 1800 mah feltölthető NiMH akku 1 db Övcsat Hatótávolság A maximális hatótávolság a terepviszonyoktól függ és szabad területen érhető el. A maximális hatótávolságot a környezeti tényezők, fák, épületek vagy egyéb akadályok korlátozhatják. Egy autón vagy fém szerkezeten belül a vétel szintén korlátozott lehet. Normál esetben városban a házak és egyéb akadályok között a hatótávolság kb.1 és 2 km között van. A maximális hatótávolság szabadban akadályok, fák, levelek, házak között kb. 4-6 km. Akadálytalan szabad terepen és rálátásnál, pl. hegyekben, a vétel hatótáv akár több mint 12 km is lehet Elemek és elemtartó rekesz A készülék elfogadja a vele szállított tölthető akkukat vagy helyette 4 db alkáli ceruzaelemet. Az elemtartó rekesz felnyitása: lazítsa fel az elemtartó rekesz alsó részét az adó-vevő készülék hátoldalán és könnyen letolva nyissa fel a fedelet. A helyes polaritásra ügyelve helyezze be az elemeket és zárja vissza a fedelet. Figyelem: a vele szállított tölthető akkut a használat előtt fel kell tölteni. Figyelmeztetések ELEMEK - Szigorúan tartsa be az "Elemek töltése" fejezet alatti, az elemekre vonatkozó összes utasítást. AZ ADÓ-VEVŐ KÉSZÜLÉKET SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT SEM SZABAD FELNYITNI! Az adó-vevő készülék precíz mechanikájához és elektronikájához tapasztalatra és speciális készülékekre van szükség. Ezért, valamint mivel a maximális teljesítményre van kalibrálva, az adó-vevőt nem szabad újra beállítani. Az adó-vevő készülék engedély nélküli felnyitásával érvényét veszti a garancia. Tisztításához ne használjon tisztító szereket, alkoholt, oldószereket vagy súrolószereket. Csak egy puha, tiszta kendőt használjon. Az adó-vevő készülék erős elszennyeződésénél nedvesítse meg a kendőt vízzel és kevés semleges szappannal. 21

2 Jellemzők Az adáshoz új Dual PTT adógomb nagy és alacsony teljesítménnyel. A Midland G9-nek kettős adógombja van (PTT). Ezzel az új funkcióval minden adásnál választani lehet a beszéd kapcsolat létrehozásához a nagy és alacsony adásteljesítmény között. Ezzel jelentős mennyiségű elem-áram takarítható meg. Új képesség "Vészhívás". A Midland G9 új és fontos képességgel bővült: egy külön csatorna van a vész hívásokhoz rendelve. Egy rádiótelefonos kapcsolat általában két vagy több személy között jön létre, akik ugyanazt a csatornát állították be: nem lehetséges a különböző csatornák között az adás és a vétel. A "Vészhívás" funkcióval a vészhívás csatornát is ellenőrizheti. Valamennyi Midland G9 használó kommunikálhat a beállított csatornán és egyidejűleg vészhívás üzeneteket vehet és adhat az erre rendelt csatornán. Az EMG gomb 3 másodperces megnyomva tartásával egy vészhívás megy ki minden a hatósugáron belül lévő G9 készülékre: valamennyi automatikusan az "EC" csatornára (a vészhívó csatornára) állítódik át. Új tulajdonság a "Manuális hatósugár lekérdezés": az EMG gomb kétszeri megnyomásával igazolást kap a hatósugáron belüli készülékektől. Új tulajdonság a "Vox visszahívás": ha egy adó-vevő készülék állandóan VOX módban ad, a Vox visszahívás automatikusan 20 másodperc után kikapcsol, hogy lehetővé tegye mások számára a kommunikációt. A legfontosabb tulajdonságok Teljesítmény: 500mW (PMR446); 10mW (LPD) Üzemi hőmérséklet: -20 és +55 C között 38 CTCSS és 104 DCS kódolás hang Kettős adógomb nagy és alacsony adásteljesítményhez Vészhívás Hatósugár ellenőrzés VOX beállítható 3 fokozatban "Visszahívással" Rezgéses figyelmeztetés Billentyű reteszelés Autom. áramtakarékos funkció: autom. gazdaságos áramkör Figyelmeztető hangjelzés gyenge elem esetén Dual Watch (2 csatorna figyelés) CALL (hívásjelzés) 5 választható dallammal SCAN (keresőfutás) Monitor Hatósugáron kívül Roger hangjelzés Magas/alacsony teljesítmény LCD kijelzés háttér világítással Áramellátás: 4 tölthető NiMH ceruza akku (vagy egy opcionális 800 mah NiMH akkupack) 2 pólusú csatlakozó dugó Változatok: G9 Dual Band (PMR446/LPD) 24 PMR446 csatorna (8+16 előre beállított)/69 LPD csatorna G9E (csak PMR446) 24 PMR446 csatorna(8+16 előre beállított) 22

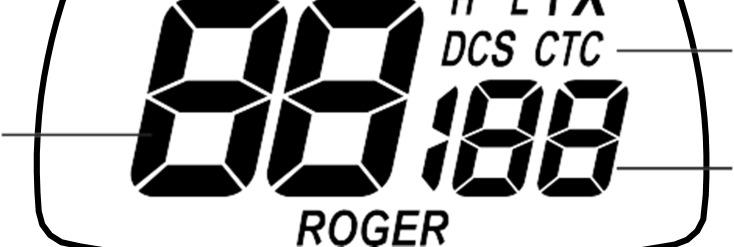

3 AZ ALKOTÓRÉSZEK ÉS A MŰKÖDÉS LEÍRÁSA Kijelzés A Midland G9 az LCD kijelzőjén keresztül állandó tájékoztatást nyújt a pillanatnyi üzemállapotáról. A következőkben ismertetjük a szimbólumokat a készülék üzemállapotára vonatkozó megfelelő paramétereikkel: MAGYAR CSATORNA Ez a két nagy szám mutatja a kiválasztott csatornát 2. VOX VOX funkció aktiválva 3. Ez a szimbólum aktivált billentyű reteszelésnél jelenik meg 4. EMG Vészhívás funkció aktiválva 5. DW Aktív az un. Dual Watch (kettős figyelés) 6. Mutatja az elemek állapotát 7. Rezgéses figyelmeztetés aktiválva 8. OUT Megjelenik, ha az automatikus. hatósugár ellenőrzés elveszti a kapcsolatot a többi adó-vevő készülékkel. 9. RX Vételi üzemmód 10. TX Üzenetet mutat (PTT-t megnyomva); 11. H(nagy) / L(alacsony) Nagy vagy alacsony teljesítmény választása. A kimenő teljesítmény a nagy PTT gomb résznél az előzetes beállítástól függ. 12. CTCSS/DCS Jelzi a kiválasztott alhang típusokat. 13. CTCSS/DCS Ez a három kis szám mutatja a kiválasztott CTCSS/DCS hangok kódját (1-38 / 1-104) 14. ROGER RogerBeep hangjelzés aktiválva. 23

4 Rádióadó-vevő készülék Ez az ábra a készülék egyes részeit mutatja be: Beépített hangszóró Itt van a hangszóró beépítve. 16. MENÜ gomb Nyomja meg ezt a gombot, az adó-vevő készülék MENÜJÉNEK behívásához. 17. CALL/ gomb Hívásjelzés küldése a kiválasztott csatornán. Ennek a gombnak az 5 másodpercig való megnyomva tartása, aktiválja a billentyű reteszelést. 18. PTT (megnyomni a beszédhez) A PTT adógombnak kettős funkciója van és kétrészes. Az adógomb nagyobbik fő részének megnyomásakor, a készülék a korábban a menüben előre beállított teljesítménnyel (nagy vagy alacsony) ad, ha a keskenyebb (Boost PTT) gombot nyomjuk meg akkor a készülék a legnagyobb lehetséges teljesítménnyel sugározza ki az adást. 19. HANGERŐ forgatógomb A készülék be-/kikapcsolója és a vétel HANGEREJÉNEK beállítására szolgál. 20. ANTENNA Veszi és kisugározza a rádiójeleket. 21. Tartozék csatlakozó (védőburkolat alatt) Külső audio berendezések, például mikrofon, töltő készülék stb. csatlakoztatására (2 pólusú) 22. EMG gomb A Vészhívás aktiválására és manuális hatótávolság ellenőrzésre. 23. Gombok Módosítják a beállításokat a MENÜBEN 24. Beépített mikrofon Ide van a mikrofon beépítve. 24

5 Be-/kikapcsolás Az adó-vevő készülék bekapcsolásához forgassa el a HANGERŐSZABÁLYOZÓ forgatógombját az óramutató járásának irányában, amíg jól hallhatóan egyet nem kattan. Az adó-vevő készülék kikapcsolásához a forgatógombot az óramutató járásával ellentétesen kell elforgatni. Ki kell választani a PMR466-ot vagy az LDP sávot (csak a Dual-Band kivitelnél) Midland G9 (Dual-Band) gyárilag a PMR466 sávra van beállítva. Az LPD sávra váltáshoz nyomja meg a MENÜ gombot annyiszor, amíg az LCD a 1 csatornát nem jelzi. Az PMR446 sávra visszatéréshez nyomja meg a MENÜ gombot annyiszor, amíg az LCD a P1 csatornát nem jelzi.! Ez a művelet deaktiválja az EMG funkciót; ezért a frekvenciasáv váltás után aktiválja újra a Vészhívás funkciót (lásd "Vészhívás funkció" fejezetet). A csatornák kiválasztása Nyomja meg a MENÜ gombot. A kijelzőn a csatornaszám el kezd villogni. Nyomja meg a gombot amíg a kívánt csatorna meg nem jelenik. Igazolásképp nyomja meg a PTT gombot, vagy várjon 5 másodpercet. A vásárolt kivitelezéstől függően a következő csatornák között választhat: Dual-Band kivitel: PMR446 P1-től P8-ig és 9p-től 24p-ig (előre beállítva) / LPD 1-től 69-ig. E kivitel (csak PMR446): P1-től P8-ig és 9p-től 24p-ig (előre beállítva)! A P8 csatorna gyárilag a Vészhívás funkcióra lett előre beállítva; ajánljuk, hogy ne használja ezt a csatornát általános kommunikációra! MAGYAR A csatornák/alcsatornák kijelzése A PMR446 csatorna és az előre beállított csatornák által használt alcsatornák bemutatására válassza ki a kívánt csatornát (9p és 24p között) és tartsa megnyomva a 3 másodpercig. Közvetítés és vétel Az adáshoz határozottan nyomja meg a PTT gombot. Várjon egy pillanatig és beszéljen normális hangon a mikrofon irányába a készüléktől kb. 5 cm távolságból. A készülék kijelzőjén TX látható. Ha készen van, eressze el a PTT gombot. Ha a készülék vételi üzemmódban van (PTT nincs megnyomva) a beszélgetés automatikusan fogadható. RX látható.! A gyári beállítás Nagy teljesítmény, így ennél a beállításnál egyelőre mindkét PTT gombnál ugyanaz a (nagy) beállítás van érvényben.! Külső mikrofonnál ekkor szintén csak az előre beállított teljesítmény áll fenn a menüpontnak megfelelően. Hangerő szabályozás Forgassa a HANGERŐ forgatógombot addig, amíg megfelelő nem lesz a hangerőszint. CALL A CALL gomb megnyomásakor egy hangjelet sugároz ki az azonos csatorna használóinak. Különböző hívójelek között választhat. "Vészhívás" Ha a vészhívás funkció aktiválva van (EMG villog a kijelzőn) egy vészhívást sugározhat ki az EMG 3 másodperces megnyomásával a hatósugáron belüli többi G9 készülékhez. A vészhívás funkció alapkivitelben aktiválva van. A nyomógombzár Tartsa megnyomva a CALL/-t kb. 5 másodpercig és igazolásképp jelenik meg a kijelzőn. Csak PTT, EMG és CALL/ marad aktív. E funkció deaktiválásához ismét nyomja meg a CALL/ kb. 5 másodpercre. MON (Monitor) funkció/ Squelch (zajelnyomás) A monitor gomb deaktiválja (nyitja) időlegesen a zajelnyomást, hogy gyenge jelek is vehetők legyenek. 25

6 A monitor funkció aktiválásához a gombokat egyidejűleg 2 másodpercig megnyomva kell tartani. Ugyanezzel az eljárásmóddal vagy a készülék ki- és bekapcsolásával deaktiválható ez a funkció.! Ha MON aktív állandóan egy háttér sustorgást lehet hallani.! A Monitor funkciót csak akkor tudja aktiválni, ha a "Vészhívás funkció" deaktiválva van. Az összes csatorna végig keresése Midland G9 a csatornák pásztázásával gyors egymásutánban automatikusan képes a sávokat jelek után végigkeresni. Ezzel a funkcióval aktív csatornákat is kereshet. Ha egy jelre rátalál, 5 másodpercre megállítja ezen a csatornán a keresést. Nyomja meg 2 másodpercig a gombot: a keresés folytatódik. A keresés megállítására nyomja meg a PTT gombot a keresés megállítására: a Midland G9 visszatér ahhoz a csatornához, amelynél a keresés elindult.! A keresést csak deaktivált"vészhívás funkció" mellett lehet aktiválni. "MENÜ" gomb A következő lehetőségeket lehet a "MENÜ" gombbal kiválasztani: Csatornák kiválasztása CTCSS hang beállítás DCS hang beállítás Nagy/alacsony teljesítmény beállítás (csak a PMR446 sávban) VOX Rezgéses figyelmeztetés Hívójel dallamok Roger hangjelzés Billentyűzet hangjelzés Vészhívó csatorna Dual Watch (2 csatorna figyelés) Hatósugár ellenőrzés A csatornák kiválasztása Nyomja meg a MENÜ gombot. A kijelzőn a csatornaszám el kezd villogni. Nyomja meg a gombot amíg a kívánt csatorna meg nem jelenik. Igazolásképp nyomja meg a PTT gombot, vagy várjon 5 másodpercet. A vásárolt kiviteltől függően a következő csatornák között választhat: Dual-Band kivitel: PMR446 P1-től P8-ig és 9p-től 24p-ig (előre beállítva) / LPD 1-től 69-ig. E kivitel (csak PMR446): P1-től P8-ig és 9p-től 24p-ig (előre beállítva)! A P8 csatorna gyárilag a Vészhívás funkcióra lett előre beállítva; ajánljuk, hogy ne használja ezt a csatornát általános kommunikációra! CTCSS/DCS hang beállítás A CTCSS és DCS hangok hasonlóak a hozzáférési kódokhoz és csak olyan használókkal teszik lehetővé a rádió kommunikációt akik ugyanazt a csatornát és ugyanazt a kódot állították be. Minden csatornához 38 CTCSS és 104 DCS hangot lehet beállítani. Ezeket a hangokat a következő csatornákra lehet beállítani: Dual-Band kivitelnél: csak a 8 PMR446 fő csatornán (P1-től P8-ig) és a 69 LPD csatornán. E kivitel (csak PMR446): csak a 8 PMR446 fő csatornán (P1-től P8-ig) Egyik esetben sem lehet az előre beállított 9p-től 24p-ig terjedő csatornákat módosítani. CTCSS hangok aktiválása: A készülék bekapcsolása:. A Menü gomb és a gombok megnyomásával válassza ki a kívánt csatornát. Nyomja meg annyiszor a MENÜ gombot, amíg a kijelzőn CTC nem látható és a CTCSS hang jobboldalt nem villog ("of"= nincs kód - standard állapot). A megnyomásával válassza ki a kívánt CTCSS hangot. Igazolásképp nyomja meg a PTT-t, vagy várjon 5 másodpercet.- CTCSS hangok deaktiválása: Így kell a CTCSS hangokat deaktiválni: Válassza ki a kívánt csatornát 26

7 Nyomja meg annyiszor a MENÜ gombot, amíg a kijelző baloldalán a CTCSS hang villog; A gombokkal válassza ki az "of-t". DCS kódok aktiválása: Kapcsolja be a készüléket. A Menü gomb és a gombok megnyomásával válassza ki a kívánt csatornát. Nyomja meg annyiszor a MENÜ gombot, amíg a kijelzőn DCS nem látható és a kód hang jobboldalt nem villog ("of"= nincs kód - standard állapot). A megnyomásával válassza ki a kívánt DCS kódot. A beállítás igazolására nyomja meg a PTT-t, vagy várjon 5 másodpercet.! Gyárilag az P8 csatorna DCS 50 hanggal (P850) a Vészhívás funkcióra van beállítva; ne használja ezt általános kommunikációra!! DCS kódok deaktiválása: Válassza ki a kívánt csatornát Nyomja meg annyiszor a MENÜ gombot, amíg a kijelző jobboldalán a DCS kód villog; A gombokkal válassza ki az "of-t". Nagy/alacsony teljesítmény beállítás (csak a PMR446 sávban) A teljesítményszint beállításához nyomja meg a MENÜ-gombot, amíg a kijelzőn Pr meg nem jelenik. A gombokkal válassza ki az L (alacsony teljesítményt) vagy H (nagy teljesítményt).igazolásképp nyomja meg a PTTt, vagy várjon 5 másodpercet. Teljesen feltöltött elemnél a nagy teljesítmény 500 mw (ERP) alacsonynál pedig 10 mw (ERP). Ha a rádió adó-vevő készülékét kis távolságra használja, választhatja az alacsonyabb adás teljesítményt és ezzel kíméli az akkujait. Az LPD csatornán (ez csak a G9 Dual Band változatnál létezik) a kimenő teljesítmény mindig a törvényesen megengedett 10 mw (ERP). MAGYAR PMR446 csatornák: A kettős PTT gomb működtetése a menüben történt beállítás után (nagy vagy alacsony). Ha ott H-t (nagy teljesítményt) választott, akkor a két gomb mindegyike nagy teljesítménnyel működik. Ha L-et (low (alacsony) teljesítményt) választott, akkor a nagy billentyű megnyomásakor a készüléke alacsony és a kisebbik billentyűrész megnyomásakor (Boost PTT) pedig nagy teljesítménnyel sugároz. LPD csatornák: ezeknél nincs High/Low teljesítmény beállítás a menüben, ezért a két billentyű bármelyikének megnyomásánál egyformán 10 mw az adásteljesítmény (csak a Dual Band változatnál).! FIGYELMEZTETÉS: az áramfogyasztás optimalizálásához célszerű az adásteljesítményt a menüben L- low (alacsonyra) beállítani. Ebben az esetben a nagy teljesítményű adáshoz a Boost PTT gombot kell megnyomni, azt is csak akkor, ha a nagy teljesítményre tényleg szükség van. Ezért ezt a beállítást célszerű mindig módosítani, ha energiatakarékosan akar adni (gyárilag a H-high (nagy) van beállítva). VOX funkció Midland G9-et a VOX funkcióval szabadkezesen lehet használni: elég, ha a mikrofon irányában beszél, a kommunikáció ezzel automatikusan megindul. A VOX érzékenységet 3 fokozatban lehet beállítani. A VOX funkciót a tartozékoktól függetlenül lehet aktiválni. A negyedik aktiválható fokozat a Vox visszahívás: ha egy adó-vevő készülék állandóan VOX módban ad, a VOX TB-t (visszahívást) a készülék automatikusan 20 másodperc után leállítja, hogy más használóknak is legyen módjuk a közvetítésre. A VOX-funkció beállításához, nyomja meg a MENÜ gombot, amíg a kijelzőn a VOX meg nem jelenik. Az érzékenység beállításához használja a gombokat: Of: Ki; 1: Nagy telj. 2: Közepes 3: Alacsony 4: Visszahívás (nagy érzékenység) Igazolásképp nyomja meg a PTT-t, vagy várjon 5 másodpercet. A VOX funkció kikapcsolásához járjon el a fent leírt módon, és válassza az of-t. 27

8 Rezgő figyelmeztetés Midland G9 "Rezgő figyelmeztetéssel" is fel van szerelve, ezzel halkan képes jelezni a bejövő hívásokat. E funkció aktiválásához nyomja meg a MENÜ gombot, amíg a kijelzőn meg nem jelenik; a gombokkal ezt a funkciót aktiválhatja vagy deaktiválhatja (on: aktív, of:inaktív); Igazolásképp nyomja meg a PTT-t [11], vagy várjon 5 másodpercet. CALL (hívás) funkció Midland G9 5 különböző hívó hangjelzést tud kisugározni. E jelek más használók felé kisugárzáshoz meg kell nyomni a CALL/ gombot. CALL hangok kiválasztása: Nyomja meg a MENÜ gombot, amíg a kijelzőn CA és az aktív hang kód meg nem jelenik. A gombok megnyomásával 5 előre beállított dallamot hallgathat meg. Igazolásképp nyomja meg a PTT-t, vagy várjon 5 másodpercet. ROGER Beep hangjelzés (az adás végét jelző hang) A PTT gomb elengedésekor az adó-vevő készülék a beszélgető partnernek egy igazoló hangjelzést küld, ami az adás végét jelzi. A Midland G9-nél ez a funkció gyárilag deaktiválva van. A funkció az alábbi módon aktiválható: Nyomja meg a MENÜ gombot, amíg a kijelzőn rb of meg nem jelenik; válassza ki a gombokkal az on-t és rb on jelenik meg a kijelzőn; a Roger Beep hangjelzés aktiválásának igazolására nyomja meg a PTT-t vagy várjon 5 másodpercet. Billentyűzet hangjelzés Minden billentyű műveletnél hangjelzés hangzik fel. A hangjelzés deaktiválása: Nyomja meg a MENÜ gombot, amíg a kijelzőn bp on meg nem jelenik. Nyomja meg a gombot, amíg "bp of" a kijelzőn meg nem jelenik. Igazolásképp nyomja meg aptt-t, vagy várjon 5 másodpercet. Ezzel minden beep hang deaktiválódik. A hangjelzések aktiválásához ismételje meg a fenti műveletet és válassza a "bp on-t" Vészhívás A Midland G9-ben a vészhívások számára egy csatorna van meghatározva: valamennyi G9, amely a hatósugáron belül üzemben van, képes vészhívás fogadására/kisugárzására; még akkor is, ha más csatornára vannak beállítva. Az EMG gombot megnyomva tartva a kommunikáció automatikusan a vészhívó csatornára vált át ("EC" a kijelzőn) A készülék egy hangjelzést sugároz ki és minden az elérhetőségen belüli G9 automatikusan a vészhívó csatornára kapcsol át ("EC"). Ha ezt a funkciót deaktiválta, nem tud vészhívást fogadni/adni.! Ha az adó-vevő készülék a vészhívó csatornán dolgozik (EC látható), a PTT és CALL kivételével minden billentyű deaktiválva van. A G9 egy perccel az utolsó üzenet után visszakapcsol a korábban használt csatornára. Az azonnali visszatéréshez, nyomja meg az EMG-t. Ezzel már minden MENÜ funkciót használhat. A vészhívó funkció aktiválása/deaktiválása A készülék bekapcsolásakor a vészhívó aktiválva van, de deaktiválható és újra aktiválható: Nyomja meg a MENÜ gombot, amíg a kijelzőn EC on nem látható Válassza ki az "EC-t" a gombokkal. Igazolásképp nyomja meg a PTT-t, vagy várjon 5 másodpercet.! Ha a vészhívás funkció aktiválva van, az (EMG villog a kijelzőn) a következő funkciókat nem lehet használni: csatorna keresés, monitor, Dual Watch, hatótávolság ellenőrzés. Vészhívó csatorna váltás A vészhívó csatorna szabványosan P8 DCS 50; De az igényeinek megfelelően módosíthatja.! Fontos: Ellenőrizze, hogy a vészhívás funkció aktív-e! (EMG villog). Ha a vészhívásra rendelt csatornát módosítani akarja, ugyanezt a módosítást mindegyik adó-vevő készüléken végre kell hajtani! 28

9 Nyomja meg a MENÜgombot, amíg a kijelzőn EC on meg nem jelenik. Nyomja meg újra a MENÜ-t (of jelenik meg) és válassza ki a -val a kívánt csatornát. Igazolásképp nyomja meg a PTT-t, vagy várjon 5 másodpercet.! Fontos: Ellenőrizze, hogy a vészhívás funkció aktív-e! (EMG villog). Ha a vészhívásra rendelt csatornát módosítani akarja, ugyanezt a módosítást mindegyik adó-vevő készüléken végre kell hajtani! Az eredeti vészhívó csatorna (P8 DCS 50) beállítása Nyomja meg a MENÜ gombot, amíg a kijelzőn EC on meg nem jelenik. Nyomja meg újra a MENÜ-t és válassza az "of" Igazolásképp nyomja meg a PTT-t, vagy várjon 5 másodpercet.! Ha a standard csatornák egyikét rendeli hozzá a vészhíváshoz, akkor azt csak erre a célra használhatja, mivel egyébként zavarokhoz vezet. Manuális hatósugár ellenőrzés Ezzel a funkcióval megállapíthatja, hogy vannak-e más rádió adó-vevő készülékek a hatósugarán belül. Az EMG gomb kétszeri megnyomásával a készüléke egy kérdést sugároz ki más G9 készülékekhez, amelyek az Ön hatósugarán belül vannak és azonos csatornára vannak kapcsolva. Ha egy rádió adó-vevőkészülék válaszol, az az Ön hatósugarán belül van és igazoló hangjelzés érkezik.! Ez a funkció csak akkor használható, ha az "autom. hatótávolság ellenőrzés" nem aktív. MAGYAR Dual Watch (2 csatorna figyelés) A Dual Watch funkcióval állandóan két kijelölt csatornát lehet egyidőben figyelemmel kísérni. Aktiválni - deaktiválni Nyomja meg a MENÜ gombot, amíg a kijelzőn DW of meg nem jelenik; Válassza ki a második felügyelendő csatornát a gombok megnyomásával. Igazolásképp nyomja meg a PTT-t, vagy várjon 5 másodpercet. A kijelzőn felváltva az éppen használt csatorna és a felügyelendő csatorna jelenik meg. E funkció befejezéséhez nyomja meg a Menü-t. Ha a rádió adó-vevőkészülék a két csatorna valamelyikén forgalmat észlel, a Dual Watch megáll és 5 másodpercig a megfelelő csatornán marad, hogy a használó a hívásra válaszolni tudjon. Ez után a szünet után tovább indul a Dual Watch.! A keresést csak deaktivált"vészhívás funkció" mellett lehet aktiválni. Automatikus hatótávolság ellenőrzés Ha ez a mód van beállítva, két G9 készülék 30 másodpercenként egy adatellenőrző kódot sugároz ki. Mihelyt a készülékek közötti kapcsolat megszakad és az egyik rádiókészülék ezt az adatellenőrző kódot kétszer egymás után nem képes venni, a kijelzőn az OUT szimbólum villogni kezd és egy hangjelzés hallható.! Ezt a funkciót csak deaktivált"vészhívás funkció" mellett lehet aktiválni. Aktiválni - deaktiválni Nyomja meg a MENU gombot, amíg a kijelzőn OUT és Or of meg nem jelenik; válassza az Or on (aktiválva) a gombokkal. Kapcsolja ki az adó-vevőket! Kapcsolja be a készülékeket azonos időpontban. Nyomja meg a MENU gombot, amíg a kijelzőn OUT és Or on meg nem jelenik; válassza az Or of (deaktiválva) a gombokkal. Igazolásképp nyomja meg a PTT-t, vagy várjon 5 másodpercet. Kijelző fényesség Rossz fényviszonyok mellett nyomja meg röviden az EMG-t és ezzel aktiválja a kijelző megvilágítását kb. 5 másodpercre. Minden alkalommal, amikor a MENÜ-gombot megnyomják, automatikusan a kijelző világítás is bekapcsolódik. 29

10 Áramtakarékos funkció. Az akkuk áramtakarékos funkciója a fogyasztást kb. 50%-kal csökkenti. Az áramtakarékos funkció automatikusan aktiválódik, ha a rádiókészülék 7 másodpercen keresztül nem vesz jeleket. Ha az elemek gyengék, megjelenik a szimbólum a kijelzőn: cserélje ki az elemeket vagy töltse fel az akkut.! Az Áramtakarékos funkciót csak akkor tudja aktiválni, ha a "Vészhívás funkció" deaktiválva van. Elemek feltöltése Csatlakoztassa a hálózati adaptert a fali hálózati csatlakozóhoz és kösse össze a hálózati adaptert az asztali töltőállomással. A teljes feltöltés ideje 12/14 óra. Helyezze be a rádió adó-vevő készülékét a töltőállomásba. A töltőállomáson lévő vörös fény világítani kezd. Ha a töltés befejeződött, vegye ki a rádiókészüléket a töltőcsészéből és húzza ki az adaptert a csatlakozó aljzatból.! Az akkukat ne töltse túl! A teljes feltöltés után nem áll le automatikusan a töltési folyamat. Ügyeljen ezért arra, hogy a rádiókészülék a töltőcsészéből ki legyen véve, mihelyt az akkuk fel vannak töltve.; egyébként a rádió adó-vevő készülék és az akkuk megsérülhetnek.! Sohase töltsön alkáli (vas-nikkel) elemeket vagy fel nem tölthető elemeket. A rádiókészülék töltésénél ügyeljen arra, hogy csak feltölthető NiMH telepek vagy a vele szállított akku kerüljön be az elemtartó rekeszbe. Az alkáli (vas-nikkel) elemeket nem lehet feltölteni. A nem feltölthető elemek kifuthatnak, felrobbanhatnak vagy tüzet és károkat okozhatnak!! Nem ehhez a rádiókészülékhez illő töltőberendezések használatánál megsérülhet a készülék és robbanás és sérülések keletkezhetnek.! Az elemeket ne dobja a tűzbe és ne állítsa forró tárgyak mellé; Ez balesethez és sérüléshez vezethet. Ártalmatlanítsa az elemeket a helyi előírások szerint;! Ne keverjen össze már használt elemeket újakkal vagy különböző típusú elemeket, vagy olyanokat, amelyek egymástól eltérően voltak használva. 30

11 SZAVATOSSÁG A garancia (2 év az EU garancia-rendelete szerint) nem érinti a fogyasztónak a nemzeti törvényhozás által megszabott jogait. A garanciális időn belül kizárólag az a szakkereskedő, akinél a készüléket vásárolta, felelős a hibás készülék használhatóvá tételéért vagy cseréjéért. A szakkereskedő adott esetben bevonhatja ehhez a gyártót vagy egy meghatalmazott szervizpartnert. Azokban az esetekben, amelyekre kifejezetten egy kiegészítő gyártói garancia vonatkozik, a vevő közvetlenül a gyártóhoz vagy annak a meghatalmazott szervizpartneréhez fordulhat. További garanciális teljesítések az Alan Electronics GmbH részéről önkéntes, időben korlátozott teljesítések a Németországban vásárolt készülékekre, és csak akkor érvényesíthetők, ha a kiegészítő gyártói garancia kifejezetten fel van tüntetve a használati útmutatóban, az egyéb készülékdokumentációkban, vagy a vásárlási bizonylatban. Garanciális időtartamok A garanciális idő az első végfelhasználónak történő eladás időpontjával kezdődik. A termékeink különböző részekből állhatnak, amelyekre különböző érvénytartalmak érvényesek hónap az elektronikus készülékre az alább megnevezett alkatrészek kivételével: - 6 hónap a korlátozott élettartamú alkatrészekre, pl. tölthető telepek (akkumulátorok), töltőkészülékek, mikrofonos fejhallgatók, antennák. Hogyan érvényesíthetem garanciális igényemet? Hiba esetén forduljon a szakkereskedőhöz, akinél a készüléket vásárolta, ill. kereskedő által meghatalmazott szervizpartnerhez. Pótlólagos gyártói garancia esetén a készüléket akár közvetlenül is elküldheti a meghatalmazott szervizpartnerhez. Küldje el az alábbiakat: - a kifogásolt készüléket (lehetőleg tartozékaival) és a hiba leírásával - a vásárlást igazoló érvényes bizonylatot pl. vásárlási blokk, amelyről a vásárlás dátuma, valamint az értékesítési hely neve + címe megállapítható. Mit nem fed a garancia? A garancia nem érvényes: - a készülék használatából eredő normális kopási jelenségekre, - a durva bánásmódból fakadó hibák vagy sérülések(pl. éles tárgyak, leejtés vagy túlzott erőhatás) esetében, - a készülék nem rendeltetésszerű használatából fakadó hibák vagy sérülések, beleértve a használati útmutató adataival ellentétes használatból eredő károk vagy reklamációk esetére, - a gyártó hatáskörén kívül eső más tényezőkből vagy tevékenységekből származó hibákra. Nem vonatkozik a garancia a készülék helytelen használatából, idegen gyártónak nem a gyártó által szállított vagy általa alkalmasnak nem nyilvánított kiegészítő szoftverének vagy tartozékainak a használatából, vagy a készüléknek a tervezett alkalmazási céljától eltérő használatából fakadó hibákra vagy következményes károkra. A garanciális igényt elutasíthatjuk, ha a készüléket felnyitották, módosították vagy a gyártó által nem felhatalmazott személlyel javíttatták, vagy alkalmatlan cserealkatrészek felhasználásával próbálták megjavítani. Alapvetően nem érvényesíthető a garancia, ha megváltoztatták vagy eltávolították a sorozatszámot, és/vagy típustáblát, és emiatt nem tisztázható a készülék eredete,vagy ha a készülék szélsőséges hőmérsékleti vagy környezeti körülményeknek volt kitéve, ilyen pl. a korrózió, az oxidáció, az ételmaradékokkal való beszennyeződés, folyadékok vagy vegyszerek behatása. MAGYAR 31
