1személyes környezeti benyomás

Átírás

1 1 benyomás 1.1 fotó-panel A feladat 1 db 18x18 cm-es fotó-panel elkészítése a választott telek vagy településrész környezetéről, hangulatáról, karakteres jellegéről. A cél a szubjektív értelmezése, meghatározónak érzett sajátosságának felmutatása, a helyszínen készült, de akár máshonnan származó fotók felhasználásával. A környék nem homogén, a különböző anyagok, sűrűségek és tágasságok a különböző napszakokban más-más hangulatokat hozhatnak létre. Koncentráljatok a terek fő jellegzetességére, atmoszférájára, rajzolatára. A nyilvánvaló, triviális tulajdonságok helyett a sajátos, csak itt megtapasztalható jellemzőkre vagyunk kíváncsiak. A helyszínen készített fényképeitekből a fotók összhatását szem előtt tartva komponáljátok meg a montázst. Ne feledjétek, az egész több, mint a részek összege! Adjatok címet a megkomponált fotó-paneleteknek és írjátok le 13 jelzővel. Mind a montázs, mind a szavak esetében is a helyszínhez kötődő egyéni legkifejezőbb megfogalmazása a feladat. formai követelmény 4x6 db 3:4 arányú fekvő formátumú fényképből készített 18x18 cm-es montázs A4-es lapon cím helye adatok, adatok, adatok 1,5 18 cím: Arial 24-es adatok: Arial 14-es : Arial 14-es 1,5 18 cm 1,5 1,5 1.2 mentális térkép Fogalmazzátok meg egy A3-as lapon a település Általatok érzékelt, legjellemzőbb, területileg is lehatárolt karaktereit (célszerű egy térképre rádolgozni). A mentális térkép mindenkinél más és más, szubjektív, mindenkinél más térbeli elemek kapnak nagyobb hangsúlyt és halványulnak el, a feladat célja, hogy minél gazdagabb legyen a felderítés, és minél sokfélébbek a szempontok! A projektoros kivetítés (azaz a képarányok) miatt ha lehet, fekvő formátumot hasznájatok! digitális beadás: feb. 18. H óra Mindkét feladatrész beadása a Dropbox kf1 nevű mappájába való feltöltéssel (lásd A Dropbox telepítése és használata című kiadott lapon). A konzultáción projektorral vetítjük ki az egyes munkákat. (ha nem tudtok szkennelni, akkor fotózni is lehet, de csak természetes fény, vagy nagyon jó megvilágítás mellett, s utána célszerű Photoshoppal kivágni és feljavítani) A kisfeladatokat azonban fizikai valóságukban is érdemes megőrizni, mert egy tervezési naplóként összefűzve és a félév végén a végleges tervetekkel együtt beadva felfelé billenthetik a teljesítményetek értékelését. Filenév: vezeteknevkezdobetuje_keresztnev_funkcionevehelyszínszama_kf11.jpg, illetve...kf12.jpg Pl. ha Kiss János kézműves házat tervez a 3. számú telekre, akkor az 1.1 számú kisfeladata (azaz a fotópanelje) a következő nevet kapja: k_janos_kezmuveshaz3_kf11.jpg

2 2 2.1 telek és szomszédok, 1:200 - építési telek részletes helyszínrajza - a szomszédos házakat is tartalmazó terepmetszetek (minimum 2 db) - csatlakozó homlokzatok rajzai (utcaképek) Az összes rajzon ábrázolni kell a tájolást, méreteket, szintmagasságokat, térburkolatokat és növényzetet is. 2.2 alapmodell + 10 db beépítési modell-vázlat, 1:500 Készítsetek egy 1:500-as alap-makettet, amelybe a későbbiekben beilleszthetitek a házatok modellvariációit. Az alap-modell mérete a helyszíntől függ, de minimum tartalmaznia kell minden irányban a szomszédos telkeket is. 11 ellentétpárt soroltunk föl, melyek építészetre is vonatkoztatható tulajdonságokat jelenítenek meg. Válassz ki a felsoroltak közül nyolcat, majd az ellentétes fogalmak közül egyet, majd adj hozzá még egy általad fontosnak ítélt tulajdonságot. Az így előállt 10 tulajdonság felhasználásával készíts 10 beépítési modell-vázlatot, mely beilleszthető az elkészített helyszínmodellbe. dinamikus - statikus nyitott - zárt tömegszerű - térszerű tömör - szellős illeszkedő - öntörvényű additív - szoborszerű kemény - lágy pragmatikus - poétikus introvertált - extrovertált konkrét - absztrakt homogén - heterogén Ha jobbnak tartod, más tulajdonságokat is behozhatsz, lecserélve velük a felsoroltakat, de fontos, hogy mind a 10 modellhez tartozzon karakteres fogalom, és a lehető leginkább különbözzenek egymástól! 2.3 térkép Milyen az úthálózat, a rálátás, feltárulás? Mi teszi különlegessé a helyet, milyen a téri környezet légköre, hangulata? A telekről és közvetlen környezetéről (legalább 3-4 telek minden irányban) 1 darab fekvő A3-as lapon kell ábrázolni a későbbi tervezés szempontjából lényegesnek tartott objektív és szubjektív jellemzőket. (tájolás, nyitás-zárás, megközelítés, magasság, térfal és hiány, stb.) A felmérhető adatokból, vizsgálatokból és ból a leginkább fontosnak tartott elemeket kell megjeleníteni. (nyilakkal, színezéssel, stb.) digitális beadás: feb. 25. H óra A térképet is digitálisan kell beadni! Beadás a Dropboxba kf2 nevű mappájába való feltöltéssel (lásd A Dropbox telepítése és használata című kiadott lapon). Filenév: vezeteknevkezdobetuje_keresztnev_funkciohelyszinszama_kf23.jpg, Pl. ha Kiss János kézműves házat tervez a 3. számú telekre, akkor a térképe a következő nevet kapja: k_janos_kezmuveshaz3_kf23.jpg Fileméret: maximum 1,5 MB A kisfeladatok egy tervezési naplóként összefűzve és a félév végén a végleges tervetekkel együtt beadva felfelé billenthetik a teljesítményetek értékelését.

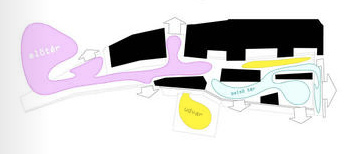

3 3 3.1 egy építészeti példa e Válasszatok egy olyan hasonló kontextusú, léptékű és funkciójú, szövegesen is jól dokumentált (részletesen elemzett) magyar, vagy külföldi épületet, melynek téri viselkedése és hangulata közell áll a tervetek általatok megcélzott építészeti magatartásához. A leírás és a rajzok alapján derítsétek fel a tervező szándékát és az épület működését, majd magyarázó ábrák segítségével rajzosan jelenítsétek meg a ház alapállításait. 3.2 ábra Jelenítsétek meg egy A4-es lapon a készülő házatok jának lényegét! A formája lehet hangulatfotókkal illusztrált ábra, axonometrikus skiccek sora, óvodás stílusban készített könnyed rajz, a fontos az, hogy a beavatkozásotokkal kapcsolatos első benyomásotokat kell közvetítenie és a projektetek első és legfontosabb építészeti tézisét kell benne minél pontosabban megfogalmaznotok. A leghangsúlyosabbnak tartott jellegeket és hangulatokat próbáljátok megragadni, s egy képszerű betekintést fessetek fel az épületetek világáról. A ábrának adjatok egy címet is! 3.3 funkció-diagram Próbáljátok meg különböző rajzi elemek és feliratok segítségével egy A3- as lapon érthetővé tenni a házatok komplex térbeli felépítését. Hogyan működik an? Hova helyezitek, hogyan pozícionálódik. Milyen helyi adottságot (pl. táji) használtok fel? Ha kell, használjatok kis alaprajzi skicceket is. Mekkora a terek kiterjedése? Hol húzódnak a használati zónák határai? Hol és milyen téri minőségeket, atmoszférákat képzeltek el? Milyen a belső és külső terek kapcsolata? Mi történik a kertben és az udvaron? 3.4 három modell-vázlat továbbfejlesztése (1:500) + fotótabló A (2.2. feladatrészben kért) 10 db beépítési modell-vázlat közül 3-at válasszatok ki, s dolgozzatok tovább, azaz készítsetek 3 továbbfejlesztett variációt. A három makettről az alap-modellbe illesztve azonos nézőpontból készítsetek egy-egy fotót, s egy fekvő A4-es lapra minél nagyobb méretben helyezzétek el a három képet. 3.5 anyagok és eszközök a makett-workshopra Március 4-én a konzultáció elején tartott értékelés után az 5-ből 3 db makettet az óra keretében dolgozzatok tovább. A szükséges eszközöket és anyagokat hozzátok majd magatokkal erre az alkalomra! digitális beadás: március 4. H óra Csak a ábrát és a modellfotós tablót kell digitálisan beadni, a korábbiakhoz hasonlóan a Dropbox kf3 mappájába kell feltölteni (lásd A Dropbox telepítése és használata című kiadott lapon). File-nevek értelemszerűen, a korábbi kisfeladatoknál részletezettek szerint. A választott építészeti példa rajzos ét és a funkció-diagramot nem kell beszkennelni, ezeket csak fizikai valóságukban hozzátok magatokkal az órára.

4 13. márc. 11. vázlatterv vázlatterv Koncepcióábra Ábra, rajz, diagram, stb., ami nagyon egyszerűen, ám annál elevenebben kommunikálja azt, hogy mit szeretne a házatok. Helyszínrajz M=1:1000 Tartalma: A beépítés és tágabb környezetének épített és természeti elemeinek ábrázolása, ahol a térszerű és a tömegszerű elemek elválnak egymástól (felületi kitöltés). Láthatók a telekhatárok, a járdák, az utak és beépítés jellegzetes egyéb elemei és a szintvonalak. A tömegszerű elemek (épített formák) grafikai megjelenítését úgy válasszuk meg, hogy a tetőformáik is ábrázolhatók legyenek. Növényzet ábrázolása csak kivételes esetben javasolt. Tájolás. Helyszínrajz M=1:500 Tartalma: a beépítés és közvetlen környezetének részletes ábrázolása. A szomszédos épületeket tetőformával és finoman elkülönülő felületi kitöltéssel ábrázoljuk. A rajzon a tervezett beépítés vezérszinti alaprajzát mutatjuk be oly módon, hogy rajta a megismert jellegzetes funkciócsoportok jól elkülöníthetők. Ábrázoljuk a terület topográfiáját, az épület feltárást, közterületi kapcsolatait (reprezentatív és gazdasági bejárat, gyalogos és autós megközelítés), a szintkülönbségeket (kottával), a növényzetet (absztrakt módon), a környezet jellegzetes elemeit (kerítés, rézsű, vízfelület) a telken belül a növényzettel borított, burkolt, vagy speciális használatú területeit (sportpálya, fedetlen terasz, játszótér, sétaút, stb.). Tájolás. Utcaképek metszetek M=1:500 Tartalma: 2db egymásra merőleges metszet a beépítésen keresztül. A választott feladat függvényében 1 vagy több utcakép. Amennyiben van rá mód és lehetőség ábrázoljuk ezeket az M=1:500-as helyszínrajzon mint kiforgatott nézeteket és metszeteket. (A telkek nagyságnak függvényében ez nem mindenhol lehetséges!!!) Törekedjünk a léptéknek megfelelő részletezettség alkalmazására. Bemutatandó a topográfia és az új beépítés kapcsolata, a meglévő elemek és az új épület tömegaránya, térbeli viszonyrendszere, a homlokzatokon megjelenő jellegzetes formák viszonya (lábazat, párkány gerinc, ablakosztás). Ne törekedjünk az anyagszerű ábrázolásra. Tömegvázlatok 3db Jellemző nézetekből ábrázoljuk szabadkézi skiccek segítségével a kialakult beépítést, annak külső tereit, kapcsolatait. digitális beadás: március 11. H óra A vázlattervet is projektorral fogjuk kivetíteni, azaz szintén a dropboxba, a vazlatterv1 nevű mappába kell feltölteni. Ehhez szkennelés, vagy fotózás után egy képszerkesztő programmal vágjátok ki az egyes rajzokat úgy, hogy a fekvő helyzetű, kb 3:4 arányú diákon minél nagyobb méretben legyenek az egyes ábrák. A lapokat azonban fizikai valóságukban is őrizzétek meg, mert év végén a végleges tervvel együtt be kell majd őket adni (névvel és egyéb adatokkal ellátva). Filenevek értelemszerűen, a következők szerint: pl: k_janos_kezmuveshaz3_vazlatterv1_01.jpg,...02, 03, stb Fontos, hogy a rajzok világosan és érthetően kommunikálják a tervet (olvasható feliratok, következetes ábrázolásmód). A grafikai minőség és a modell igényes elészítése is elvárás, azaz beleszámít a vázlatterv értékelésébe.

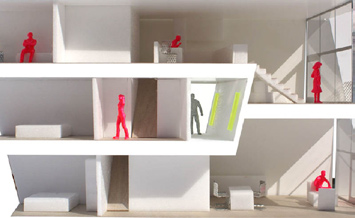

5 13. márc márc márc. 25. vázlatterv 1. konzultáció belső tér 4 tér-modell 4.1 részmakett (konzulenssel egyeztetett léptékben - 1:50, vagy 1:100) Makettezzétek meg a házatok egy jellemző részletét! A feladat célja a belső térviszonyok ábrázolása, valamint az átlátások és a fényviszonyok vizsgálata. A lépték érzékeltetése miatt készítsetek makett-emberkéket is (pl.: papírból kivágott stilizált emberalak kis bőrpausz-téglalapra ragasztva,...). Bármilyen anyag felhasználható: habkarton, papír, balzafa, mikrokarton, műanyag hab (Synthos XPS), stb. 4.2 makettfotó (fileméret: maximum 2 MB) Kísérletezzetek a fényviszonyokkal, s a legjellemzőbb és legjobban sikerült fényképet töltsétek fel a dropboxba! Próbáljatok belefotózni a makettbe, közelről és lehetőleg szemmagasságból készítsétek a képet. Mind a makett, mind a fotó esetében fontos, hogy önmagában is szép tárgy ill. kép legyen, azaz a kivitelezési minőség is számít. digitális beadás: márc. 25. H óra Beadás a Dropbox kf4 mappájába való feltöltéssel. Filenév: a szokásos módon, pl: k_janos_kezmuveshaz3_kf4.jpg

6 13. márc márc márc ápr. 15. vázlatterv 1. konzultáció belső tér vázlatterv vázlatterv Koncepcióábra Ábra, rajz, diagram, stb., ami nagyon egyszerűen, ám annál elevenebben kommunikálja azt, hogy mit szeretne a házatok. Helyszínrajz 1:500 Legalább a beépítési maketthez korábban megadott terület ábrázolásával. Jelölni kell a csatlakozó épületeket, a meglévő és tervezett növényzetet, utakat, burkolatokat, valamint a feltárást is. Alaprajzok 1:200 Minden eltérő alaprajz, a helyiségek nevének feltüntetésével. A szomszédos épületeket, a növényzetet, az út- és térburkolatokat itt is fontos és szükséges ábrázolni! Metszetek 1:200 Legalább két metszet a szerkezeti rend világos jelölésével, a térkapcsolatok helyes ábrázolásával (konkrét szerkezeti részletek megjelenítése nem szükséges). A metszet egyik legfontosabb szerepe a lejtésviszonyok bemutatása, a terepre ültetés egyértelmű, korrekt ábrázolása. Tömegmodell 1:500 A területen lévő házak, fák, utak, útszegélyek feltüntetésével! (akinek kell, javítson vagy készítsen újat) Tömegvázlatok, skiccek Szabadkézzel, a környezet feltüntetésével. digitális beadás: ápr. 15. H óra A 2. vázlattervet is digitálisan kell feltöltenetek, egyedül a makett lesz kézbefogható munkarész. Szkennelés, vagy fotózás után egy képszerkesztő programmal vágjátok ki az egyes rajzokat úgy, hogy a fekvő helyzetű, kb 3:4 arányú diákon minél nagyobb méretben legyenek az egyes ábrák. A lapokat azonban fizikai valóságukban is őrizzétek meg, mert év végén a végleges tervvel együtt be kell majd őket adni (névvel és egyéb adatokkal ellátva). Filenevek értelemszerűen, a következők szerint: pl: k_janos_kezmuveshaz3_vazlatterv2_01.jpg,...02, 03, stb Fontos, hogy a rajzok világosan és érthetően kommunikálják a tervet (olvasható feliratok, következetes ábrázolásmód). A grafikai minőség és a modell igényes elészítése is elvárás, azaz beleszámít a vázlatterv értékelésébe.
