1 SH-300 univerzális kijelző Használati útmutató 1

2 Tartalomjegyzék 1. Műszaki paraméterek 1.1 Funkcionális jellemzők 3. oldal 1.2 Műszaki adatok 3. oldal 1.3Elektronikus jellemzők 4. oldal 1.4Környezeti jellemzők 4. oldal 2. Hardver felépítés 5. oldal 2.1 Csatlakozók lábkiosztása 6. oldal 2.2 Kijelzőn található funkciógombok listája 7. oldal 2.3 Kivágási méret és szerelési módok 8. oldal Süllyesztve szerelés 8. oldal DIN sínre szerelés (szabványos, 35mm-es sínre szerelhető) 8. oldal Szerelés csavarokkal 9. oldal 3. SH-300 szoftver kézikönyv 10. oldal 3.1Az alkalmazás fejlesztés folyamatábrája 10. oldal 3.2 Program telepítése 10. oldal 3.3 SH300 program eltávolítása (UNINSTALL) 12. oldal Eltávolítás a Start menüből 12. oldal Eltávolítás a vezérlőpulton keresztül 12. oldal 3.4 Az SH-300 program kezelőfelülete 12. oldal Eszköztár 13. oldal Elrendezések menüsor 14. oldal 3.5 Fájl menü (File) 15. oldal 3.6 Szerkesztés menü (Edit) 16. oldal 3.7 Nézet menü (View) 16. oldal 3.8 Képernyő kezelés menü (Screen) 17. oldal SH300 Config menüpont 17. oldal 3.9 Felhasználható elemek menüpont (Object) 18. oldal 3.10 Csatlakozás menü (Connect) 19. oldal 3.11 Eszközök menü (Tool) 19. oldal 3.12 HELP menüpont 20. oldal 4. Programban használható elemek 21.oldal 4.1 Visszajelző lámpa kétállapotú jelek állapotának kijelzésére 21. oldal 4.2 Funkció gombok használata 22. oldal 4.3 Statikus szöveg alkalmazása 22. oldal 4.4 Dinamikus szöveg alkalmazása 23. oldal 4.5 Számértékek megjelenítése, módosítása (Numeric) 24. oldal 4.6 Oszlopdiagramm analóg értékek megjelenítésére (Progress bar) 26. oldal 4.7 Időfüggvény analóg értékek megjelenítésére (Trend graph) 27. oldal 4.8 Kép beillesztése (Bitmap) 27. oldal 4.9 Riasztási lista (Alarm list) 28. oldal 5. Változtatható rendszerüzenetek 29. oldal 2

3 1. Műszaki Paraméterek Az SH300 kijelző egy kis méretű HMI, azaz az ember gép közötti kapcsolatot biztosító eszköz, mely a PLC-hez közvetlenül kapcsolódik COM kommunikációs porton keresztül. Lehetőség nyílik értékek monitorozására, értékek beállítására, melyek akár egy regiszter tartalmát is jelenthetik, vagy akár közvetlenül a PLC be és kimenetei is lehetnek. Mindez végrehajtható különösebb programozói ismeretek nélkül is, az SH300 kijelzőhöz tartozó ingyenes program segítségével. 1.1 Funkcionális jellemzők SH-300 programozó szoftvere Windows operációs rendszeren futtatható, felhasználóbarát kezelő felülettel, használatát rendkívül könnyű elsajátítani. A kommunikációs protokoll a kijelzőbe letöltődik a projekt fájlokkal együtt, így nem szükséges a PLC-re közvetlenül csatlakozni. SH-300 kijelző számos PLC típushoz csatlakoztatható. Jelenlegi támogatott eszközök a következőek: Mitsubishi, Omron, Siemens, Panasonic, Delta, Koyo, Vigor. Modbus RTU vagy MODBUS ASCII protokoll használatával a legtöbb az előbb fel nem sorolt PLC típushoz is csatlakoztatható. Jelszóval védett funkciók is megvalósíthatóak Alarm lista funkció (Riasztási lista): valós idejű riasztási információk megjelenése sorról sorra. 14 funkció billentyű, melyek szabadon programozhatóak, így egyszerűbb kezelést tesznek lehetővé. Támogatott kommunikációs vonalak: RS232, RS422, RS485 STN-LCD háttérvilágítással, 4 soros kijelző, egy sorban 24 karakter jeleníthető meg. Többnyelvű funkció: felhasználó által definiált nyelvek használata, így például saját nyelven jelennek meg az üzenetek. Előlapi panel felől IP65 védettségű 1.2 Műszaki adatok Megjelenítő 4.3 STN LCD Felbontás 192x64 pixel LCM élettartam 25±2 C/ 65± 10% RH esetén óra Fényesség 60 cd/m² Szín Monokróm Kontraszt Potenciométerrel állítható Háttérvilágítás Hosszú élettartamú LED Memória 110 Kb Flash ROM Kommunikációs port PC RS232 PLC RS232,RS422,RS485 Funkció gombok 14 szabadon konfigurálható kezelőgomb. Megengedhető tápkimaradás < 20ms Külső méret x 84.2 x 36.3 mm Kijelző méret 97.0 x 34.5 mm Kivágási méret 165 x 85 mm Hűtés módja Természetes léghűtés Súly 260g 3

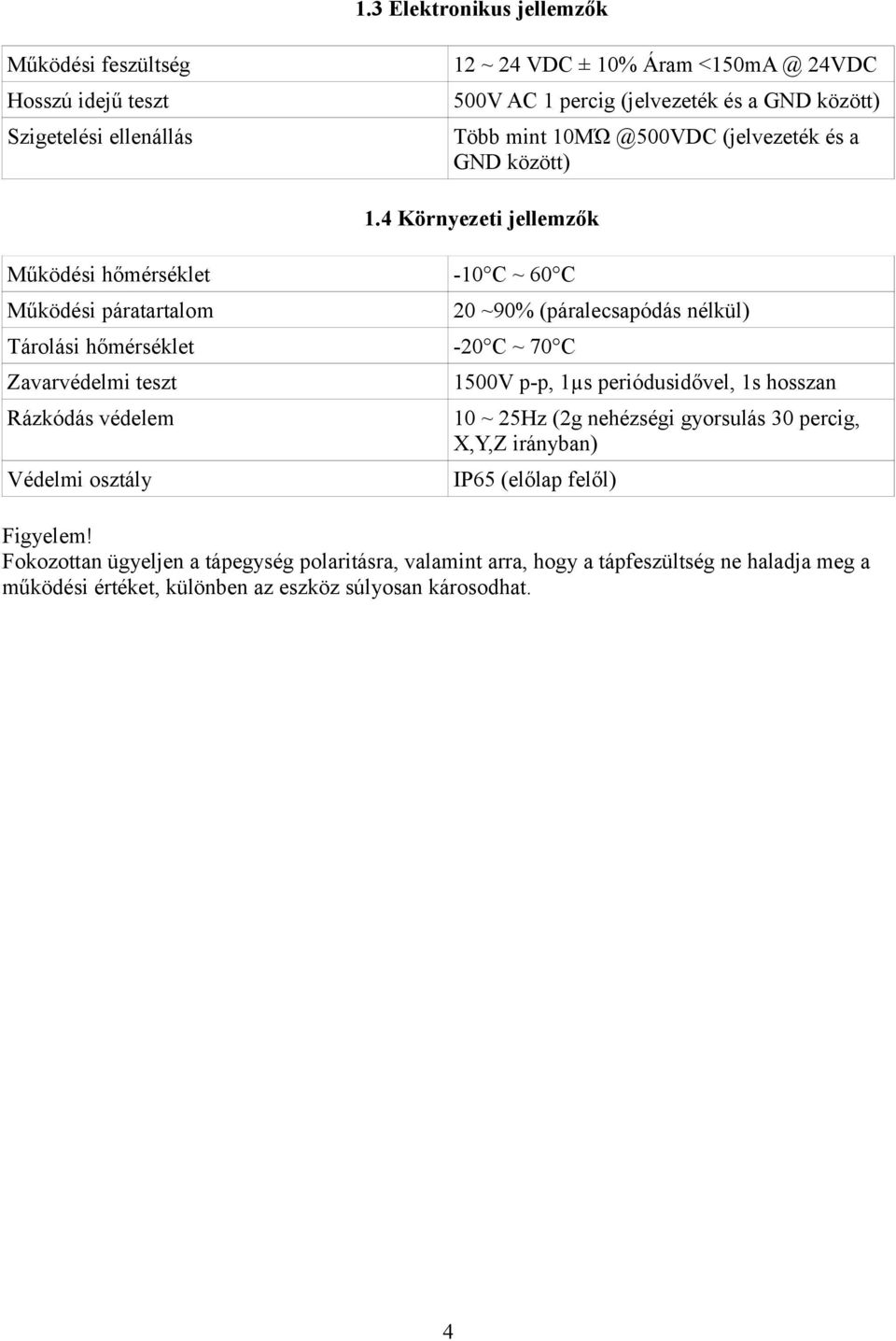

4 1.3 Elektronikus jellemzők Működési feszültség Hosszú idejű teszt Szigetelési ellenállás 12 ~ 24 VDC ± 10% Áram 24VDC 500V AC 1 percig (jelvezeték és a GND között) Több mint (jelvezeték és a GND között) 1.4 Környezeti jellemzők Működési hőmérséklet -10 C ~ 60 C Működési páratartalom Tárolási hőmérséklet -20 C ~ 70 C Zavarvédelmi teszt Rázkódás védelem Védelmi osztály 20 ~90% (páralecsapódás nélkül) 1500V p-p, 1µs periódusidővel, 1s hosszan 10 ~ 25Hz (2g nehézségi gyorsulás 30 percig, X,Y,Z irányban) IP65 (előlap felől) Figyelem! Fokozottan ügyeljen a tápegység polaritásra, valamint arra, hogy a tápfeszültség ne haladja meg a működési értéket, különben az eszköz súlyosan károsodhat. 4

5 2. Hardver felépítés Az SH-300 kijelző előlapját a következő ábra tartalmazza. 4.3 STN LCD kijelző a bal felső részén található. Jobb oldalon és az alsó részen található a 20 kezelőgomb, melyek hosszú élettartalmúak, és egyszerűen kezelhetőek. A rendszergombok a következőek: fel, le, ESC, SET, ALM, ENT, a maradék 14 kezelőszerv funkciója programozható, mint például oldalak váltása vagy egy digitális jel állapotának megváltoztatása. Alap funkció gombok: PLC regisztereinek bemeneti értékeit lehet segítségükkel beállítani. Speciális funkció gombok: Bit állítás, Bit törlés. SH-300 panel jobb oldalán található a tápellátás csatlakozása, valamint a kommunikációs port, a bal oldalon pedig a kontraszt állító potenciométer. Fizikai megjelenést az alábbi ábra tartalmazza. A kijelző programozásakor kell kiválasztani a megfelelő PLC típusát, miután a kijelző programját elkészítette a mellékelt kábel segítségével csatlakoztassa a PC-re. Helyezze a kijelzőt tápfeszültség alá, és töltse le az elkészült programot. A kontraszt állító segítségével beállítható a megfelelő kontraszt arány. 5

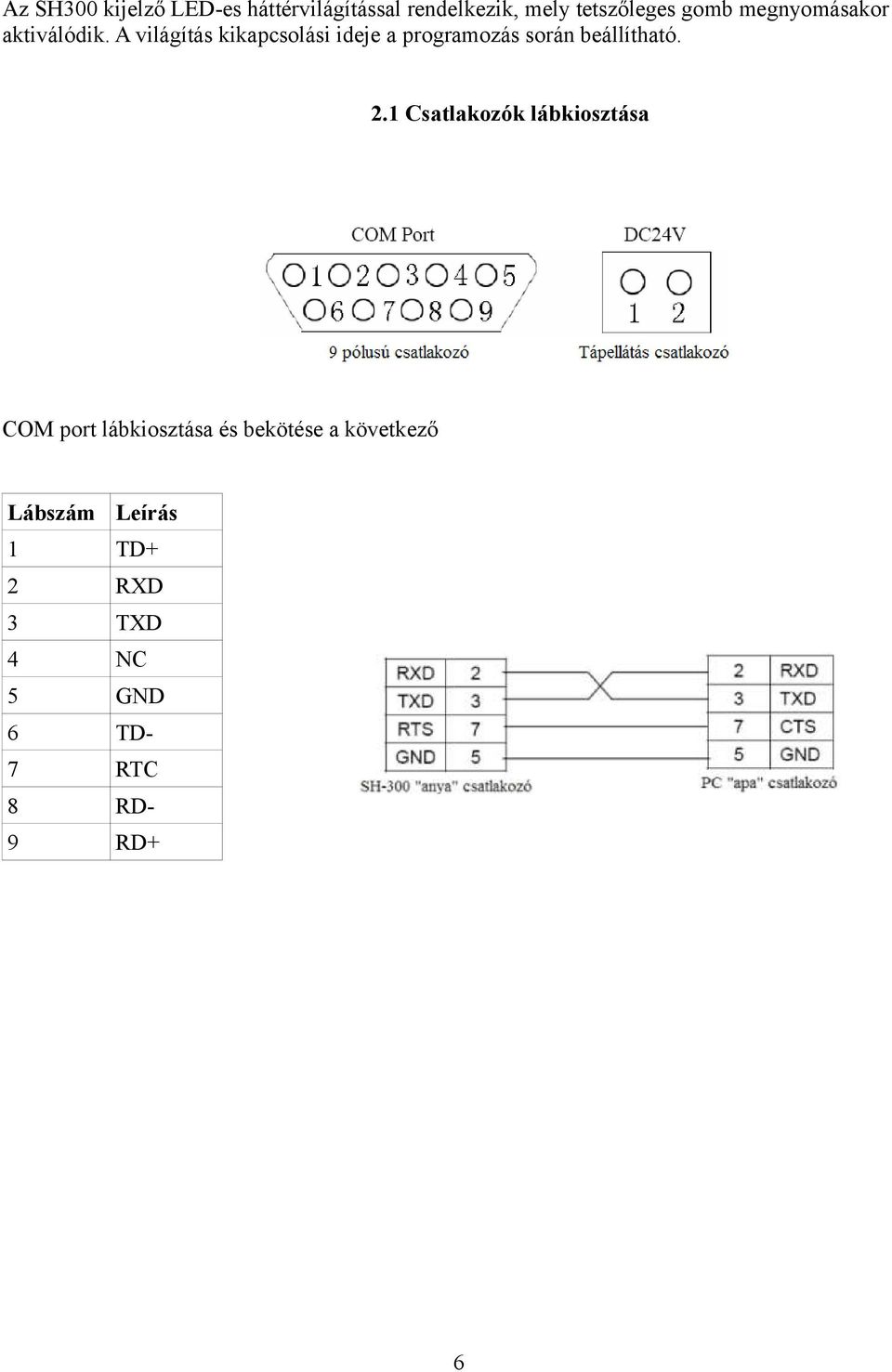

6 Az SH300 kijelző LED-es háttérvilágítással rendelkezik, mely tetszőleges gomb megnyomásakor aktiválódik. A világítás kikapcsolási ideje a programozás során beállítható. 2.1 Csatlakozók lábkiosztása COM port lábkiosztása és bekötése a következő Lábszám Leírás 1 TD+ 2 RXD 3 TXD 4 NC 5 GND 6 TD- 7 RTC 8 RD- 9 RD+ 6

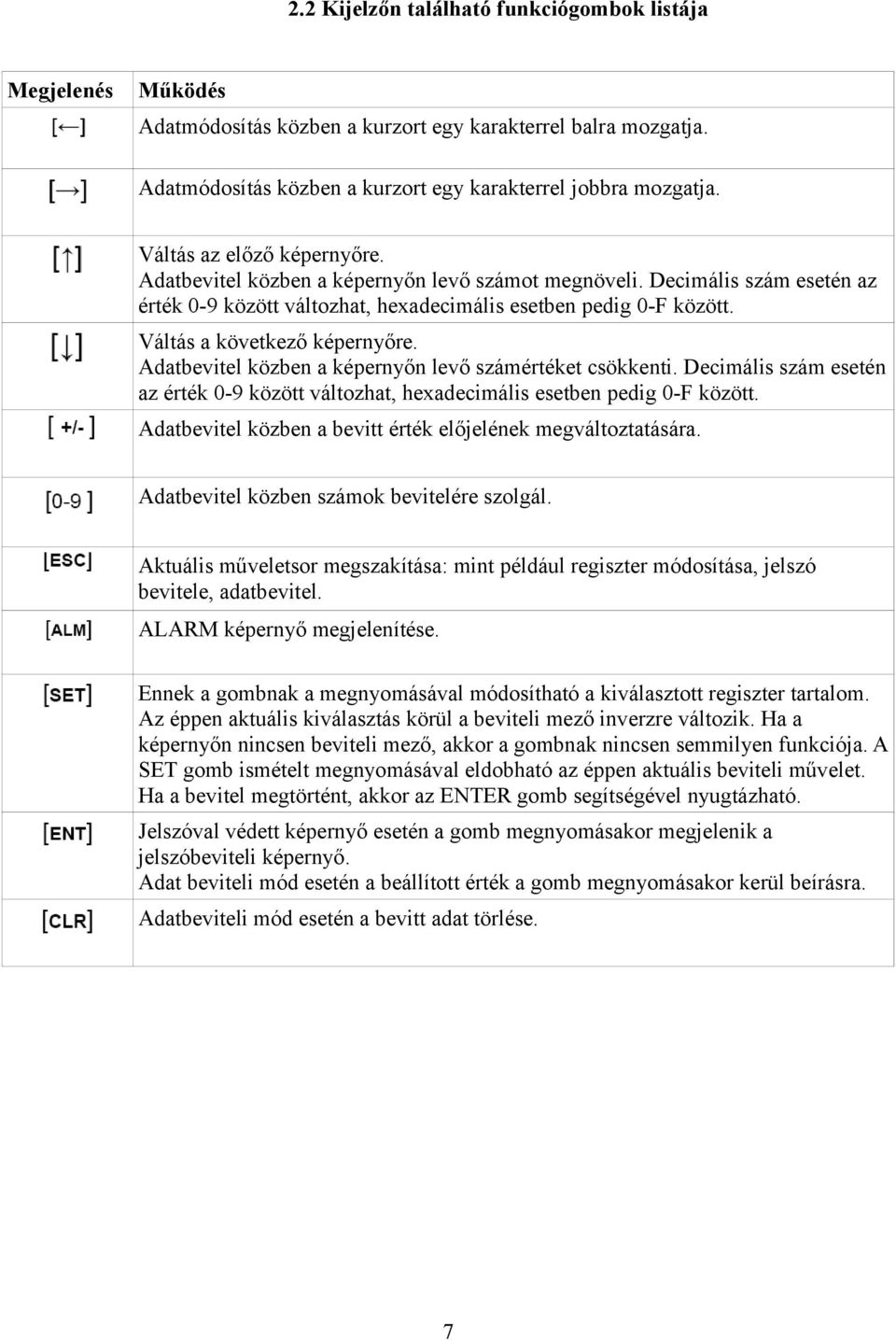

7 2.2 Kijelzőn található funkciógombok listája Megjelenés Működés Adatmódosítás közben a kurzort egy karakterrel balra mozgatja. Adatmódosítás közben a kurzort egy karakterrel jobbra mozgatja. Váltás az előző képernyőre. Adatbevitel közben a képernyőn levő számot megnöveli. Decimális szám esetén az érték 0-9 között változhat, hexadecimális esetben pedig 0-F között. Váltás a következő képernyőre. Adatbevitel közben a képernyőn levő számértéket csökkenti. Decimális szám esetén az érték 0-9 között változhat, hexadecimális esetben pedig 0-F között. Adatbevitel közben a bevitt érték előjelének megváltoztatására. Adatbevitel közben számok bevitelére szolgál. Aktuális műveletsor megszakítása: mint például regiszter módosítása, jelszó bevitele, adatbevitel. ALARM képernyő megjelenítése. Ennek a gombnak a megnyomásával módosítható a kiválasztott regiszter tartalom. Az éppen aktuális kiválasztás körül a beviteli mező inverzre változik. Ha a képernyőn nincsen beviteli mező, akkor a gombnak nincsen semmilyen funkciója. A SET gomb ismételt megnyomásával eldobható az éppen aktuális beviteli művelet. Ha a bevitel megtörtént, akkor az ENTER gomb segítségével nyugtázható. Jelszóval védett képernyő esetén a gomb megnyomásakor megjelenik a jelszóbeviteli képernyő. Adat beviteli mód esetén a beállított érték a gomb megnyomásakor kerül beírásra. Adatbeviteli mód esetén a bevitt adat törlése. 7

8 2.3 Kivágási méret és szerelési módok Süllyesztve szerelés Kivágási méreteket, valamint a szerelés módját az alábbi ábra szemlélteti DIN sínre szerelés (szabványos, 35mm-es sínre szerelhető) 8

9 2.3.3 Szerelés csavarokkal 9

10 3. SH-300 szoftver kézikönyv A kijelző programozása ingyenes szoftver segítségével történik, mely Windows 98/2000/XP rendszeren futtatható. A programozás alapegysége a képernyő, egy program természetesen több képernyőt is tartalmazhat. A különböző képernyők különböző tartalmakat is jelentethetnek, köztük szabadon lehet lépkedni, a programozás során meghatározható sorrendben. Az egy projekten belül megtalálható képernyő tartalmak, a kommunikációs protokoll, valamint a beállítások alkotják a teljes programot. 3.1 Az alkalmazás fejlesztés folyamatábrája Egy SH-300 program fejlesztése során a folyamatábrához hasonlóképpen kell eljárni. 3.2 Program telepítése Program telepítése néhány egyszerű lépésben végigkövethető. 1. SH300 telepítő CD behelyezése után indítsa el a SETUP.EXE programot, és kövesse a képernyőn megjelenő utasításokat. 2. Kattintson a NEXT gombra a telepítés folytatásához. 3. Következő képernyőn a licencszerződés feltételeit kell elfogadni, a YES gomb megnyomásával. A CANCEL gombbal megszakítható a telepítési folyamat. 4. Ezután a felhasználó nevét, cég nevét valamint a sorozatszámot kell megadni. Az adatok tetszőlegesen megadhatóak. 10

11 5. Kattintson a NEXT gombra és megjelenik a következő képernyő ahol megadhatja a telepítési útvonalat a BROWSE gombbal, majd ismét NEXT. 6. Telepítési mód kiválasztása, választható TYPICAL, COMPACT vagy CUSTOM. Ajánlott a TYPICAL opció választása. 7. Kattintson a NEXT gombra. 8. Majd a NEXT gomb ismételt megnyomásával elkezdődik a telepítési folyamat. 9. Telepítés végeztével kattintson a FINISH gombra. 11

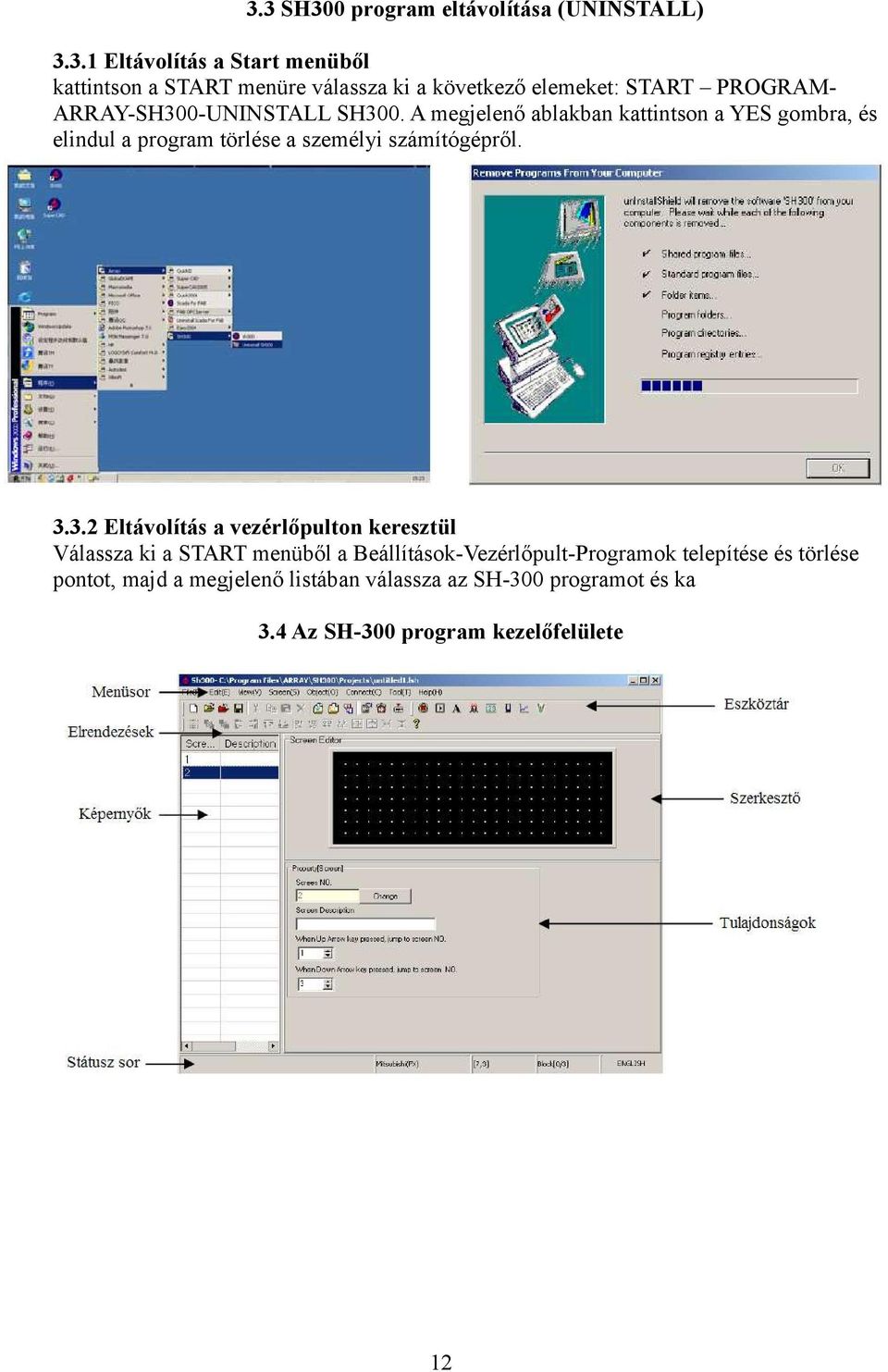

12 3.3 SH300 program eltávolítása (UNINSTALL) Eltávolítás a Start menüből kattintson a START menüre válassza ki a következő elemeket: START PROGRAM- ARRAY-SH300-UNINSTALL SH300. A megjelenő ablakban kattintson a YES gombra, és elindul a program törlése a személyi számítógépről Eltávolítás a vezérlőpulton keresztül Válassza ki a START menüből a Beállítások-Vezérlőpult-Programok telepítése és törlése pontot, majd a megjelenő listában válassza az SH-300 programot és ka 3.4 Az SH-300 program kezelőfelülete 12

13 3.4.1 Eszköztár Új projekt fájl létrehozása Mentett projekt megnyitása Aktuális, éppen megnyitott projekt bezárása Aktuális projekt mentése Kivágás Másolás Beillesztés Törlés Új képernyőtartalom létrehozása Aktuális képernyő törlése Aktuális kijelzőtartalom másolása SH300 paramétereinek beállítása Alarm információk beállítása Elkészített program letöltése Állapot jelző lámpa, kétállapotú értékek kijelzésére Funkció billentyűk, 14 szabadon állítható funkcióval: regiszterek beállítása, oldalváltás stb. 13

14 Szöveg kiíratása Dinamikus szöveg: a kiírandó szöveg tartalma függ a PLC kiválasztott regiszterének tartalmától. Numerikus érték kijelzése, módosítása Oszlop diagramm, analóg érték változásának figyelésére Idő diagramm, analóg érték változásának figyelésére Kép fájl beillesztése (monokróm, maximum 192x64 pixel) Elrendezések menüsor Háttérben megjelenő pontok BE/KI kapcsolása Kijelölt alakzat előtérbe hozása Kijelölt alakzat háttérbe küldése Igazítás balra Igazítás jobbra Igazítás felfele Igazítás lefele Igazítás a képernyő bal oldalához Igazítás a képernyő jobb oldalához Igazítás a képernyő tetejéhez 14

15 Igazítás a képernyő aljához Középre igazítás (függőlegesen) Középre igazítás (vízszintesen) Kijelölt elemek egymástól egyenlő távolságra rendezése (vízszintesen) Kijelölt elemek egymástól egyenlő távolságra rendezése (függőlegesen) 3.5 Fájl menü (File) New project (N) Open project (O) Save project (S) Save project As (A) Close project (C) Exit (X) Új projekt létrehozása Projekt megnyitása Projekt mentése Projekt mentése másként Megnyitott projekt bezárása Kilépés az SH300 programból 15

16 3.6 Szerkesztés menü (Edit) Cut Copy Paste Delete Select All Control Position Save screen bitmap Show back dot Kivágás Másolás Beillesztés Törlés Összes kijelölése Elrendezés megváltoztatása Igazítás módja Képernyő mentése képformátumban Háttérben megjelenő pontok BE/KI kapcsolása 3.7 Nézet menü (View) 16

17 Eszköztár menüsor KI/BE kapcsolása (Toolbar) Elrendezés menüsor KI/BE kapcsolása (Positionbar) Státussor KI/BE kapcsolása (Satusbar) 3.8 Képernyő kezelés menü (Screen) New Screen (N) Delete Screen (D) Copy Screen (C) Set Screen NO(A) SH300 Config(S) Alarm List Új képernyőtartalom létrehozása Képernyőtartalom törlése Képernyőtartalom másolása Képernyő számának megváltoztatása Kijelző beállítása Vészjelzési lista SH300 Config menüpont SH300 paramétereinek beállítása, mint például az induló képernyő képernyő kiválasztása (alaphelyzetben 1), jelszó védelmi beállítások és a képernyővédő beállításai. Screen Saver (képernyővédő beállítása) Megadható, hogy mennyi idő eltelte után kapcsoljon le a háttérvilágítás. Never opció választásakor a világítás folyamatos, After 3 minute opció esetén, 3 perc után lekapcsol a világítás, amennyiben nem történik billentyű lenyomás. 17

18 3.9 Felhasználható elemek menüpont (Object) Lamp Touch button Static text Dynamic text Numeric Progress bar Trend line Picture Kétállapotú értékek kijelzése Kétállapotú értékek beállítása, képernyőváltás stb. Szöveg megjelenítése Dinamikus szöveg megjelenítése Számérték megjelenítése Oszlop diagramm, analóg értékekhez Idő diagramm analóg értékek kijelzésére Képfájl beillesztése (max. 192x64 pixel) 18

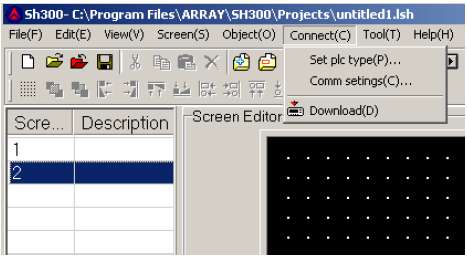

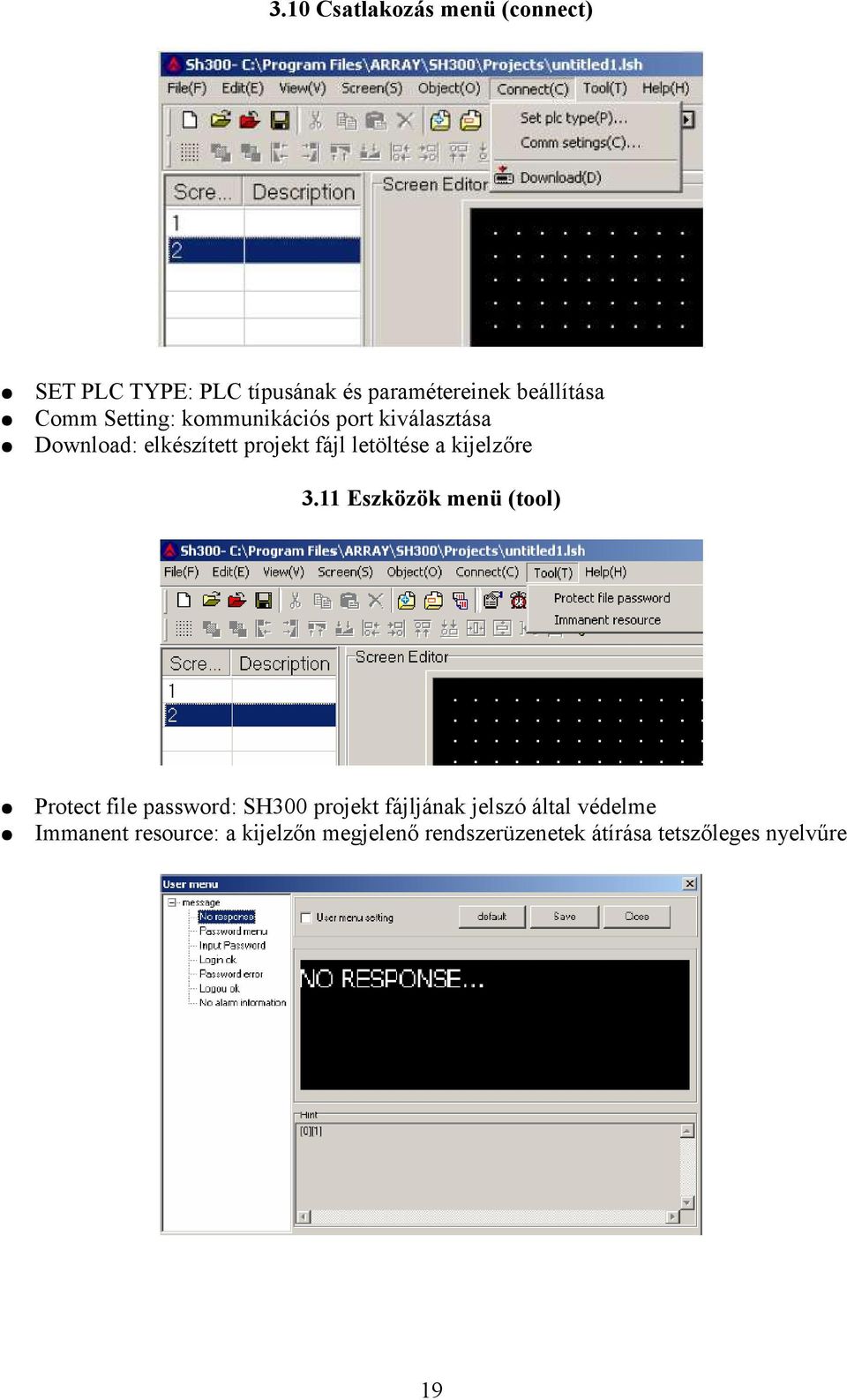

19 3.10 Csatlakozás menü (connect) SET PLC TYPE: PLC típusának és paramétereinek beállítása Comm Setting: kommunikációs port kiválasztása Download: elkészített projekt fájl letöltése a kijelzőre 3.11 Eszközök menü (tool) Protect file password: SH300 projekt fájljának jelszó által védelme Immanent resource: a kijelzőn megjelenő rendszerüzenetek átírása tetszőleges nyelvűre 19

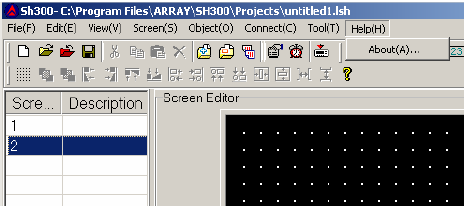

20 3.12 HELP menüpont 20

21 4. Programban használható elemek 4.1 Visszajelző lámpa kétállapotú jelek állapotának kijelzésére Válassza ki a LAMP elemet az Object menüből vagy a státusz sor megfelelő elemét, majd az egér segítségével elhelyezheti a képernyőn a kívánt pozícióba. Positon property (pozíció) X: x koordináta megadása Y: y koordináta megadása Data setting (adatok beállítása) PLC és regiszter címének, valamint a regiszter típusának megadása Style double: dupla méretű lámpa használata Display (megjelenés): két fajta visszajelző alkalmazható: kerek vagy négyszögletes két logikai szint választható: pozitív vagy negatív logika Választott logika Állapot Megjelenés Pozitív logika 1 Pozitív logika 0 Negatív logika 1 Negatív logika 0 21

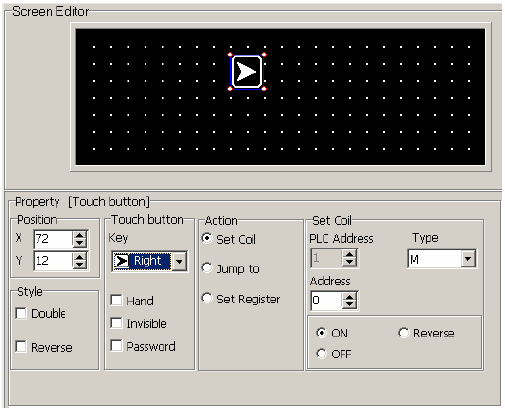

22 4.2 Funkció gombok használata Válassza ki FUNCTION KEY menüpontot az OBJECT menüpont alatt, vagy válassza ki a státusz sor megfelelő elemét, és az egér segítségével helyezze a képernyő megfelelő pozíciójába. Positon property (pozíció) X: x koordináta megadása Y: y koordináta megadása Touch button (tulajdonságok) Key: a gomb külső megjelenése és funkciója: balra nyíl, jobbra nyíl, 0-9, CLR, +/- Hand: gomb mellet megjelenő kéz szimbólum BE/KI kapcsolása Invisible: a kezelő gomb elrejtése Password: csak akkor lesz elérhető funkció, ha megtörtént a megfelelő jelszó bevitele. Action (működés) Set coil: logikai érték beállítása, mely lehet fizikai kimenet vagy regisztertartalom Jump to: ugrás a megadott képernyő pozícióra Set Register: Regiszter értékének a beállítása Set Coil (logikai érték beállítása) PLC Adress: a kiválasztott PLC címe Type, Adress: PLC-n belüli adat típusa és címe ON: A kiválasztott regisztertartalom logikai 1 értékre állítása OFF: A kiválasztott regisztertartalom logikai 0 értékre állítása Reverse: A kiválasztott regisztertartalom ellenkezőre váltása (ha 1 volt 0 lesz, ha 0 volt 1 lesz) Style Double: dupla méretű funkciógomb használata Reverse: inverz megjelenés 4.3 Statikus szöveg alkalmazása Válassza ki STATIC TEXT menüpontot az OBJECT menüpont alatt, vagy válassza ki a státusz sor megfelelő elemét, és az egér segítségével helyezze a képernyő megfelelő pozíciójába. 22

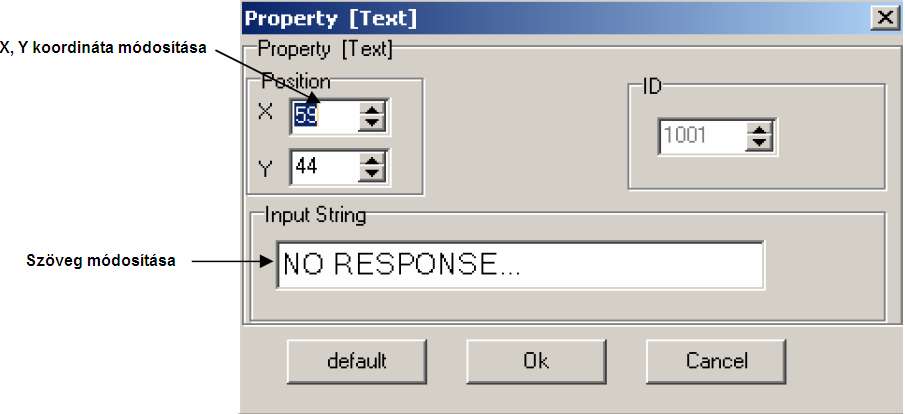

23 Positon property (pozíció) X: x koordináta megadása Y: y koordináta megadása Input string (megjelenítendő szöveg) A kívánt szöveg bevitele, egy sorban 24 karakter lehet, és maximálisan 4 sor vihető be egy képernyőn. Style Double: dupla méretű szöveg használata Reverse: inverz megjelenés 4.4 Dinamikus szöveg alkalmazása Válassza ki DYNAMIC TEXT menüpontot az OBJECT menüpont alatt, vagy válassza ki a státusz sor megfelelő elemét, és az egér segítségével helyezze a képernyő megfelelő pozíciójába. Positon property (pozíció) X: x koordináta megadása Y: y koordináta megadása Style Double: dupla méretű szöveg használata Reverse: inverz megjelenés Data setting (adat kiválasztása) Itt megadható, hogy melyik PLC, milyen típusú regiszterétől függjön a megjelenítendő szöveg tartalma. Adatformátum is megadható, hogy a vizsgálandó adat bináris vagy decimális formátumú. Display text (dinamikus szöveg megjelenítése) Itt megadhatóak a megjelenítendő szövegek, valamint az értékek, hogy milyen regisztertartalom esetén jelenjen meg a kívánt szöveg. Például: A regiszter címe, amihez a dinamikus szöveget kell hozzá rendelni legyen D100, a DISPLAY TEXT rész első sora legyen a következő: A motor sebessége: Túl gyors és az érték pedig legyen 40. A következő sorba pedig az alábbi szöveg kerüljön: A motor sebessége: normális az érték pedig legyen 60. A harmadik 23

24 sorban a szöveg A motor sebessége túl lassú, az érték pedig:40. Így a D100 címen található memória tartalmától függ a képernyőn megjelenítendő szöveg. 4.5 Számértékek megjelenítése, módosítása (Numeric) Válassza ki NUMERIC menüpontot az OBJECT menüpont alatt, vagy válassza ki a státusz sor megfelelő elemét, és az egér segítségével helyezze a képernyő megfelelő pozíciójába. Positon property (pozíció) X: x koordináta megadása Y: y koordináta megadása Style (megjelenés) Double: dupla méretű megjelenés Reverse: inverz megjelenés Format (formátum) Számjegyek számának, tizedespont helyének meghatározása. A Digit részben 24

25 meghatározható az összes számjegyek száma, beleértve a tizedesjegyeket is. A Decimal részben pedig a tizedes elválasztó pozíciója határozható meg, vagyis, hogy a számjegyek melyik része jelenti az egész rész, és melyik a tört részt. A tizedesjegy a szerkesztőképernyőn nullaként jelenik meg. Data type (adattípus) Adattípus választása két előre definiált típus közül lehetséges. HEX/BCD illetve DEC. Decimális típus választása esetén lehetséges az előjeles számmegjelenítésre a Signed opció bekapcsolásával. Data settings (adat beállítások) A megjeleníteni vagy módosítani kívánt regiszter címe adható meg. A PLC Adress menüpontban a PLC címe adható meg között. A TYPE pontban az elérni kívánt regiszter típus határozható meg. Az elérhető típusokat a kiválasztott PLC típusa határozza meg. Az ADRESS pontban megadható a memóriacím, a REGISTER pontban pedig a regiszter címe. Az, hogy melyik opciót kell megadni és melyiket nem, azt a kiválasztott PLC típusa határozza meg. A SET opcióval engedélyezhető az adatbevitel, vagyis ebben az esetben a mező nemcsak megjelenítésre, hanem adatbevitelre is használható. A SET+PASSWORD opciók használatakor az adatbevitel előtt szükséges egy jelszó megadása is. Az adatbevitel megkezdése a SET billentyű megnyomásával történik. A LIMITE kapcsolóval pedig a bevitt szám értéke korlátozható, megadható egy minimum és a maximum érték is, melynél nagyobbat és kisebbet nem fogad el a kijelző. Például a minimum érték 100 a maximum pedig 800, ez esetben a kijelző csak a két szám közötti tartományba eső számokat fogadja el, nem megfelelő szám bevitelekor vár egy új bevitelre. Original Data: közvetlenül megjelenik a regiszter tartalom minden egyéb művelet elvégzése nélkül. Project Data: regiszterből kiolvasott érték konvertálása a megjelenés előtt. A konvertálás a következő képlet segítségével valósul meg: A megjelenő adat = ProjectMin+(original value-inputmin) x (projectmax projectmin) / (inputmax-inputmin) Például: A regiszterben tárolt érték 1000, a beállítások pedig a következőek. MaxInput = 4000 MinInput = 0 MaxProject = 2000 MinProject = Az átalakított adat = (1000-0) x ( ) / (4000-0) =

26 4.6 Oszlopdiagramm analóg értékek megjelenítésére (Progress bar) Válassza ki Progress Bar menüpontot az OBJECT menüpont alatt, vagy válassza ki a státusz sor megfelelő elemét, és az egér segítségével helyezze a képernyő megfelelő pozíciójába. Positon (pozíció) X: x koordináta megadása Y: y koordináta megadása Size (méret) Width: a megjelenő elem szélességének a megadása Hight: a megjelenő elem magasságának a megadása Data Settings (adat beállítások) A megjeleníteni kívánt regiszter címe adható meg, a PLC Adress menüpontban a PLC címe adható meg között. A TYPE pontban az elérni kívánt regiszter típus határozható meg. Az elérhető típusokat a kiválasztott PLC típusa határozza meg. Az ADRESS pontban megadható a memóriacím, a REGISTER pontban pedig a regiszter címe. Az, hogy melyik opciót kell megadni és melyiket nem, azt a kiválasztott PLC típusa határozza meg. Data type (adattípus kiválasztása) Adattípus választása két előre definiált típus közül lehetséges, HEX/BCD illetve DEC. Decimális típus választása esetén lehetséges az előjeles számmegjelenítésre a Signed opció bekapcsolásával. Display (megjelenítési beállítások) HIGH: az oszlopdiagramm maximális értékéhez tartozó regisztertartalom LOW: az oszlopdiagramm minimális értékéhez tartozó regisztertartalom FILL DIRECTION: a diagramm kitöltésének iránya, amely történhet felfele: UP, lefele DOWN, balra LEFT illetve jobbra RIGHT. 26

27 4.7 Időfüggvény analóg értékek megjelenítésére (Trend graph) Válassza ki Trend graph menüpontot az OBJECT menüpont alatt, vagy válassza ki a státusz sor megfelelő elemét, és az egér segítségével helyezze a képernyő megfelelő pozíciójába. Positon (pozíció) X: x koordináta megadása Y: y koordináta megadása Size (méret) Width: a megjelenő elem szélességének a megadása Hight: a megjelenő elem magasságának a megadása Data Settings (adat beállítások) A megjeleníteni kívánt regiszter címe adható meg, a PLC Adress menüpontban a PLC címe adható meg között. A TYPE pontban az elérni kívánt regiszter típus határozható meg. Az elérhető típusokat a kiválasztott PLC típusa határozza meg. Az ADRESS pontban megadható a memóriacím, a REGISTER pontban pedig a regiszter címe. Az, hogy melyik opciót kell megadni és melyiket nem, azt a kiválasztott PLC típusa határozza meg. Data type (adattípus kiválasztása) Adattípus választása két előre definiált típus közül lehetséges, HEX/BCD illetve DEC. Decimális típus választása esetén lehetséges az előjeles számmegjelenítésre a Signed opció bekapcsolásával. Display (megjelenítési beállítások) HIGH: az időfüggvény maximális értékéhez tartozó regisztertartalom LOW: az időfüggvény minimális értékéhez tartozó regisztertartalom DATA SAMPLE: adatpontok száma az időfüggvényen balról jobbra haladva. Minél nagyobb ez az érték, annál több mérési pont fél el egy képernyőn SAMPLE INTERVAL: mintavételi idő vagyis két mérési pont között eltelt idő, 4.8 Kép beillesztése (Bitmap) Válassza ki Bitmap menüpontot az OBJECT menüpont alatt, vagy válassza ki a státusz sor megfelelő elemét, ezt követően lehetséges a kép beillesztése. 27

28 Az SH-300 program a következő állományokat támogatja: *.BMP, *.ICO, *.JPG 4.9 Riasztási lista (Alarm list) Válassza ki az Alarm List menüpontot a SCREEN menüpont alatt, vagy válassza ki a státusz sor megfelelő elemét, és megjelenik a következő képernyő. Minden egyes SH-300 projekthez tartozik egy riasztási lista. Minden egyes riasztáshoz egy relé rendelhető, mely a táblázat egy sorában jelenik meg. A relék számozása folyamatos, nem lehetséges egy elem kihagyása, viszont az első elem meghatározható. Ha a táblázatban meghatározott elemek közül egy bekapcsol, akkor a kijelző első sorában megjelenik az Alarm Descripton oszlopban megadott üzenet. Ha még egy hibajelenség fellép, akkor az a következő sorba kerül és így tovább. Amennyiben a riasztást kiváltó esemény megszűnik, az üzenet automatikusan eltűnik a kijelzőről. Példa a riasztási üzenetek használatára. A feladat egy szivattyúnak a különböző hibajelzéseit megjeleníteni a kijelzőn, a különböző hibák a következő elemekhez kapcsolódnak: M0, M1, M2 melyek mindegyike egy PLC belső regiszterei. A hibaüzenetek pedig a következőek: Water level is over 5m, Overload for pump, Error for power. Először válassza ki a regiszter típusát M-nek, majd az Adress pontban pedig állítson be 100-at. A következő lépésként adja meg az első hibaüzenet, ami így az M0 regiszterhez tartozik. Majd az Add gomb megnyomása után következhet a második üzenet megadása, és azt követi a harmadik. A cím megadására csak az első esetén van szükség, utána automatikusan sorszámozódnak az elemek. A három üzenet megadása után a táblázat a következőképpen alakul A rendszer normális üzeme közben nem látható egy üzenet sem a képernyőn, de például az M0 és 28
