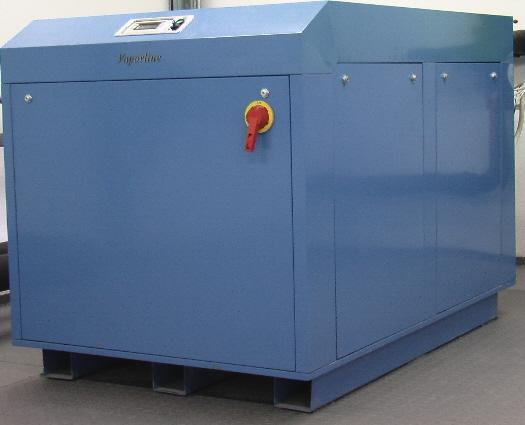

1 Gyáró: Geowa Kf Budapes, Kén u. 6. Vaporline GBI(66;80;96)-HACW; Hőszivayúk ervezési segédlee Verzió száma: március 1. Magas fűési hőmérsékleen is nagy haékonyságú Gőzbefecskendezéses scroll kompresszorok Elekronikus expanziós szelep Teljesímény, és külső hőmérsékle függő szabályozás, monioring rendszer 1

2 A modellek jelölése Folyadék-víz geoermikus hőszivayúk. Fűő-akív hűő-hmv előállíó (desuperheaer) hőszivayú: Fűésre,akív hűésre(megfordíhaó körfolyama), valamin HMV ermelésre elsődleges hőcserélővel (desuperheaer) szerel készülék. Gyáró: Geowa Kf Budapes, Kén u. 6. Jellemzőik: Magas elérheő SPF érék Nagy hőerhelésű épüleek hűése (akív hűő üzemmód) A hűési üzemmód COP éréké javíó HMV előállíás desuperheaerrel. Ké kompresszoros eljesímény szabályzo kiviel GBI(66-96)-HACW Geoermikus HMV ermelés (desuperheaer) Folyadék-víz hőszivayú (Brine-waer) Injekoros (Magas COP) Fűési eljesímény (66-96kW) 0/35 0 C-folyadék/víz hőmérséklenél Jelmagyaráza. G= geoermikus B= folyadék-víz (brine-waer) I= EVI kompresszorral szerel,magas COP érékű készülék (X)= eljesímény kw (0/35 0 C folyadék-víz hőmérsékleen.) H= Fűés AC = akív hűés (PC)= passzív hűés W = HMV előállíás (desuperheaerrel) (DW)= Direk HMW előállíás (ké kondenzáoros) Akív hűés Fűés Radiáoros,légechnikai és sugárzó fűésekhez Fan-coil, légechnikai és sugárzó akív hűésekhez Fűéssel és hűéssel egyidőben örénő melegvíz készíéshez (desuperheaer) Zár szondás hőnyerési módokhoz (horizonális kollekor,verikális szonda, ószonda) Monovalens illeve bivalens fűési és hűési rendszerekben Alkalmazhaó: A alajból nyer hő: 2

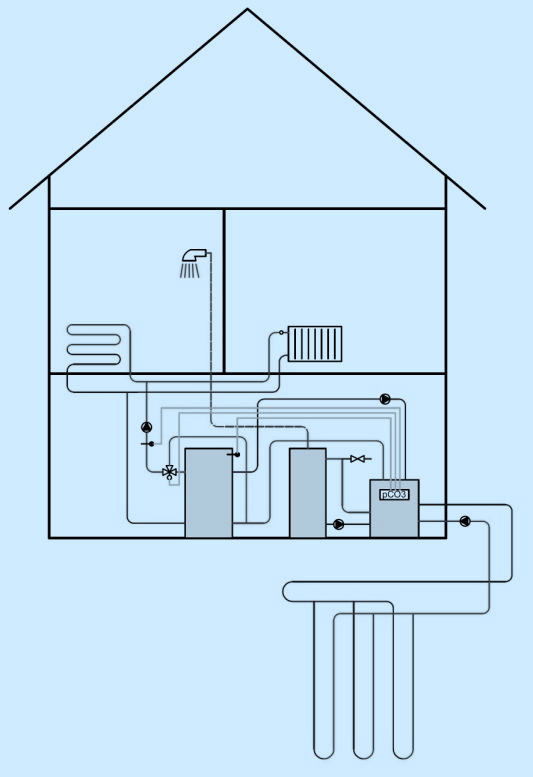

3 Gyáró: Geowa Kf Budapes, Kén u. 6. A készülék desuperheaer-rel szerel,így fűő és hűő üzemmódban- működés közben- folyamaosan képes magas hőmérsékleű( C ) használai melegvize előállíani. Nyáron az épüleből elvon hő 12-15%-ból használai melegvize ermel. Ez ovább javíja a nyári hűés COP éréké. 1.ábra A Vaporline GBI hőszivayúk alajszondák, ószondák, vagy alajkollekorok segíségével hő vonnak el a alajból. A alajban 10m mélységől kezdődően egyenleesen emelkedő a hőmérsékle amely egész évben csaknem állandó. A Vaporline hőszivayú így messzemenően függelen a külső hőmérsékleől,és leghidegebb napokon is kielégíi egy épüle eljes hőszükségleé.. A hűés: A Vaporline GBI-HACW hőszivayúk reverzibilis körfolyamaal rendelkeznek,emia nyáron akív hűésre képesek. Az akív hűő üzemmód jól kapcsolhaó a verikális zár szondás rendszerhez,így nyáron a legnagyobb hőerhelésű épüleekben is bizosíani udja a szabványnak megfelelő hőmérséklee magas COP érék melle. Használai melegvíz: A Vaporline GBI(66;80;96) hőszivayúk alkalmazásának előnyei A leghaékonyabb,- szabadalmi minaolalommal véde - reverzibilis EVI körfolyama. Magas hőmérsékleű radiáoros rendszerek üzemeleésére is alkalmas SPF=4 felei éréken. Alacsony hőmérsékleű fűési rendszerekkel örénő alkalmazás eseén minden eddiginél magasabb SPF érékek.(spf=4,5-5) Szerkezei kialakíása leheővé eszi a magasabb elpárolgási hőmérsékleeknél(részerheléseknél) a COP érék növekedés kiaknázásá. A mikroprocesszoros hűőkör szabályozás - a magas COP érékek melle bizosíja a sabil kimenő eljesímény, s így a legmagasabb SPF érékeke. Akív hűő üzemmód,- a legmagasabb COP(EER) éréke bizosíó belső körfolyama megfordíásával. Nyáron az épüleből elvon hő 15%-ból ingyen használai melegvize állí elő, amellyel javíja a hűési COP(EER) éréké. Időjárás függvényében vezérel digiális szabályzó berendezése bizosíja a leghaékonyabb üzeme,valamin a monioring és védelmi funkcióka. Kompresszor üzemóra figyeléssel,válogaja a kompresszorok működésé részerheléseknél. Kifejezeen halk üzemmód a öbbszörös rezgéscsillapíásnak,a szoríózáras ajórögzíéseknek és a kompresszor hangszigeelő burkolanak köszönheően. 3

4 A hőszivayúk leírása,jellemzői A Vaporline GBI hőszivayú család olyan geoermikus - ehá kimondoan alajhő és hulladékhő hasznosíásra szán reverzibilis hőszivayúk,amelyek versenyképes ár/érék arány melle az eddigieknél lényegesen jobb COP érékkel, és magasabb előremenő fűési hőmérsékleel képesek a fűési/hűési/hmv felada megoldására! A hőszivayúk R407C hűőközeggel, és EVI (enhanced vapor injec) gőzbefecskendezéses kompresszorokkal szerelek. A kimenőnő maximális fűővíz hőmérsékle. A maximális 63 0 C-os kimenő fűővíz hőmérsékle alkalmassá eszi a hőszivayúka radiáoros rendszerek működeésére,mivel a magas kondenzációs hőmérséklehez kimagaslóan jó pillananyi COP érék ársul. Gyáró: Geowa Kf Budapes, Kén u. 6. A szabályozás. A hőszivayú szabályozása a öbb éves gyakorlai alkalmazási és ervezési apaszalaok alapján le kidolgozva. Az alkalmazo szabályzó mikroprocesszoros CAREL PCO 3 szabályzó,amely a szabályzási és védelmi feladaokon kívül számos működési paraméer, hibaüzeneek kijelzésére, elárolására, valamin a készülékek ávolsági elérésére(opció) alkalmas. A hőszivayú külső hőmérsékle érzékelői ( 3db) a hőszivayú hálapjára szerel gyorscsalakozón kereszül kapcsolódnak a PCO 3 szabályzóhoz. (1.kép) A készülékkel szállío előszerel,csalakozóval elláo érzékelők beszerelése így a készülék megbonása nélkül megörénhe. A hőszivayúk zajszinje. A gyáró célja a gépek hangelnyelésének mind jobb megoldása, (1m-en ávolságnál 50 db). Ennek érdekében a zaj/rezgéscsillapíás 4 fokozaú 1.fokoza: kompresszor közvelen rezgéscsillapíása gumibakokkal, valamin gyári zajszigeelő burkolaal. 2.ábra Érzékelő csalakozó 2.a készülék rezgéscsillapíó alapkerere szerel, amely a burkolaól gumirugókkal elválaszo. 3. a kapcsolódó folyadék-víz csővezeékek kilépése a szerelőkereről flexibilis csövekkel örénik. 4. a burkola és szerelőkere közö ovábbi hangszigeelés van elhelyezve (opciós) 3.ábra csalakozó aljza Az EEV szelepek alkalmazása A hőszivayúk ervezésénél a cél a COP érék maximalizálása. E cél elérésére az opimálisra 4

5 erveze kondenzáorok elpárologaók és receiver melle a modulál elekronikus expanziós szelep rendszerbe inegrálása is megörén. Az EEV szelep (3.ábra) alkalmazása önmagában 10-30%-al növeli az elérheő SPF (szezonális eljesímény fakor) éréke. Gyáró: Geowa Kf Budapes, Kén u. 6. A készülékek belső arókereei és külső burkolaai acéllemezből (újrafelhasználhaó) készülnek, szinereze feséssel. A 4 oldalon leveheő burkolaoka szoríózár rögzíi, amelyek így rezgés és zajmenesen kapcsolódnak az alapkerehez. 4.ábra CAREL EEV szelep A működése a 4.ábra alapján köveheő nyomon, összehasonlíva a ermoszaikus expanziós szelepekkel (TEV). Ebből láhaó, hogy az EEV szelepek sabilan és min.3 0 C éréken képesek arani a úlhevíés éréké. A úlhevíés a körfolyama szükséges rossz része. A sabilan leheő legkisebb éréken aro úlhevíés így 0,2.0,4-el javíja a hőszivayú SPF éréké. 5.ábra A TEV és EEV szelepek összehasonlíása Forrás: Carel 6.ábra Szoríózár A szoríózár (6.ábra) működeése imbuszkulccsal leheséges, így az illeékelen hozzáférés, a baleseveszély csökkeni. A készülék homloklapján elhelyeze elekromos szekrénybe, a szerelőlapon elhelyeze elekromos szerelvényekhez, a bemenő és kimenő elekromos és érzékelő kábelek ömszelencéken kereszül csalakoznak. Így megakadályozzák havaria eseén a vízsugár és pára bejuásá az elekromos szekrénybe. A hőszivayúk paraméerei Célunk a ervezői igények maximális kielégíése,a valóságos, megbízhaó és ponos hőechnikai paraméerek bizosíása. A készülékek minden egyes darabjá sajá szimulációs eszlaborunkban bevizsgáljuk, behangoljuk,s a kiado készülékek eljesímény paraméereinek elérése a gépípusra kiado áblázaól nem nagyobb,min ±5%. 1 Részlees eljesímény áblázao bocsáunk a ervezők rendelkezésére, amelyből az alkal- 1 A eljesímény adaok csak rendszeres(évenkéni) szerviz felülvizsgála, valamin vízoldali és elekromos paraméerek meglée eseén bizosíoak. 5

6 mazhaósági arományok, s az alkalmazhaósági arományon belül az egyes hőfokszinekhez arozó hőmérsékle, eljesímény és COP érékek nyomon köveheők, s a speciális szondaervező programokhoz (pl.: CLGS, GLD ) felhasználhaók. A készülékek ponos paraméerei és az alkalmazo szondaesz, (Geohermal Response Tes) illeve geológiai áblázaok alapján a geoermikus hőszivayús rendszer méreezése leheséges. Ezzel egy kölséghaékony, magas SPF (Seasonal Power Facor) érékű, nagy károsanyag (CO 2, CO, NO x ) kibocsájás, valamin üzemeleési kölség csökkenés lérehozó geoermikus hőszivayús hőközpon kiépíése válik leheővé. Az alkalmazhaó hőforrások A Vaporline GBI(66;80;96)-HACW- ípusjelzésű hőszivayúk zár /föld. ó/szondás, illeve horizonális elrendezésű kollekoros rendszerekhez készül. Az alkalmazhaó hőforrás a alaj, (verikális szondarendszerrel,valamin horizonális kollekorokkal), a felszíni vizek ószonda 2 alkalmazásával. A VAPORLINE hőszivayúk üzembeállíása. A szállíás A raklapra helyeze,papírdobozba csomagol,pánol készülékeke egymásra helyezni nem szabad. Szállíás és elhelyezés közben gondoskodjunk róla, hogy a hőszivayúk os szögnél jobban egyik irányba se dőljenek meg! Gyáró: Geowa Kf Budapes, Kén u. 6. KICSOMAGOLÁS A Vaporline hőszivayúka raklapon, fóliázva és karondobozba csomagolva szállíjuk. Hosszabb szállíási uakra leheőség van fa dobozba elhelyezni a készülékeke. Amikor a hőszivayú elér a rendeleési helyére, az ki kell csomagolni, és meg kell állapíani ére-e valamilyen károsodás a szállíás ala. Bármilyen láhaó károsodás jelezni kell a szállíóársaságnál és megfelelő káréríési kérelme azonnal be kell nyújani. A hőszivayúk elhelyezése A hőszivayú szilárd alapzara (beon), leheőleg külön helyiségben (hőközpon) fagymenes helyen kell elhelyezni, hogy a működési zajok ne legyenek zavaróak. A házban a folyadék-víz hőszivayú elhelyezésé a kövekezők kell, hogy meghaározzák: A hőszivayú, a fűési rendszer oszóihoz és a HMV arályhoz lehessen csalakozani a berendezés kimenő eljesímény oldalán, a leheő legrövidebb csőszakasszal. Legyen elegendő hely a hőközponban a hőszivayú, a puffer, a használai melegvíz arály és a hozzá arozó szivayúk sb. számára. A Könnyű hozzáférés bizosíva legyen a vízelláó és nyomó vezeékekhez és cirkulációs szivayúkhoz. Amennyiben leheséges a hőszivayú négy fő szervíz ajajának akadálymenesnek kell maradnia (0,5m), hogy így a szervizelés és az álalános karbanarás minimális nehézséggel lehessen elvégezni. A hőszivayú gumialpakon áll, s emia aláée alkalmazni nem szükséges. 2 A óba,folyóba süllyesze zár csőköeges szondarendszer, C-ig fagyállósío szonda folyadékkal. 6

7 Gyáró: Geowa Kf Budapes, Kén u. 6. szine. Példa: Amennyiben -4 0 C-ig lehűjük a feljövő alajvize, akkor opimálisan -8 0 C-ig kell fagyállósíani a szondákban keringő folyadéko! - Amennyiben a gyári kalibrációól elérően alacsonyabb erveze hőfokszinen kívánják a készüléke üzemeleni, akkor a megrendelésnél, illeve a garanciális beüzemelésnél ez a szerviz felé jelezni kell! 3 7.ábra Hőszivayúk elrendezése Több hőszivayú együes alkalmazása és szűk hely eseében ké készülék egymás fele csak arószerkezeel helyezheő el. A folyadék/víz ömegáram szükségle A hőszivayúk sabil és jó COP érékű működéséhez mind az elpárologaó (föld),mind pedig a kondenzáor (fűési) oldalon a gyáró álal előír folyadék/víz ömegáram arása szükséges. 10%-on belül. A beüzemeléskor a ömegáramo ellenőrizni szükséges! Az elpárologaó(föld ) oldal: Az elpárologaó oldalon a zár szondás rendszer sabil működéséhez min.: -8 0 C.ig fagyállósíani kell folyadéko. A nyomásvédelmek gyári beállíása is erre az érékre örénik. ( 0 0 C bemenő/-4 0 C kimenő folyadék hőmérsékle.) Figyelem! A fagyálló folyadék a fagyásponhoz közelíve gélesedik, sűrűsödik,csökken a szivayú álal szállío ömegáram, ami lefelé olja az elpárolgási hőmérséklee. Ez a folyama gyorsan a keringés leállásához veze, s a hőszivayú alacsony oldali nyomásra, vagy keringésre leil. Hogy ez ne örénjen meg min C-al meg kell növelni a fagyállósági Kihasználva a gőzbefecskendezés kedvezőbb COP érékei alacsony elpárolgási hőfokszineken, az álalában erveze üzem közbeni legalacsonyabb alajhőmérséklee (+2 0 C,+4 0 C) le lehe engedni (0 0 C,-3 0 C) közöi érékre. Így egy kölséghaékony rendszer kiépíése válik leheővé, mivel jelenősen csökken a szükséges szondahossz. Példa 4 Magyarországi (Alföldi) kedvező alajviszonyok és Bp.i. álagos külső hőmérséklei viszonyok közö egy 26 kw-os csúcseljesímény igényű hőszivayús rendszerhez, min 4 0 C-ra erveze legalacsonyabb feljövő (ELT) folyadék hőmérsékle és alacsony hőmérsékleű scroll kompresszorral szerel hőszivayú eseén szükséges: - 4db 100m mélységű 32mm kécsöves szonda A Vaporline hőszivayús rendszerhez-az előbbinél magasabb vagy ugyanolyan SPF érék eléréséhez: 3 A leheséges legalacsonyabb beállíhaó bemenő /kimenő folyadékhőmérsékle (-3 0 C / -7 0 C). Ehhez az érékhez C-ig kell fagyállósíani a szonda folyadéká! 4 Az elemzés az IGSHPA CLGS szofverével készül. 7

8 - Min 0 0 C-ra erveze legalacsonyabb feljövő (ELT) folyadék hőmérsékle eseén szükséges: -3db 90m mélységű kécsöves szonda -Min -2,8 0 C-ra erveze legalacsonyabb feljövő (ELT) folyadék hőmérsékle eseén szükséges: -2db 100m mélységű kécsöves szonda! 5 A feni példából láhaó, hogy ezzel a készülékcsaláddal, valamin az ajánlo ervezési meódussal, ponos szondaervezéssel a szondakölség a szokásos érékhez képes akár felére csökkenheő, közel azonos SPF érékek eseén. Gyáró: Geowa Kf Budapes, Kén u. 6. Az elpárologaó folyadékoldali ellenállása. 6 Típus 7 Hősziv. /cirk.sziv./ GBI-66-HACW Grundfos CR 10-3 GBI80-HACW Grundfos CR 15-1 GBI96-HACW Grundfos CR ábláza Elp.ell. m.v.o. 1,3 1,51 1,19 A javasol cirkulációs szivayú ípus: Grundfos CR Wilo IL,MVI A földoldali cirkulációs szivayú kiválaszása A föld oldali szivayú kiválaszásánál a ervezőnek a kiválaszo hűőközeg (propilénglykol) viszkoziás növekedésé figyelembe kell venni,amely szivayúzási eljesímény igény növekedéssel jár. szükségle Vaporline GBI(66;80;96)-HACW hőszivayúkhoz Modell l/s 1 GBI66-HACW 3,4 A kondenzáor(fűés)oldal ömegáram szükséglee. A kondenzáor oldalon a ömegáram szükségle ugyanakkora a Vaporline hőszivayúknál, min a föld oldalon. I azonban fagyálló nélküli víz kering a rendszerben. Ajánlo ípus: ECM mooros Wiló Sraos cirkulációs szivayúk. 2 GBI80-HACW 4,2 3 GBI96-HACW 5,0 1.ábláza 6 Propylene Glycol - víz (23/0 %) 5 Figyelem! A példában erveze szondahossz az ado helyszínnek és az elvár SPF éréknek megfelelő szondahossz méreezés nem helyeesíi! 7 Ajánlo szivayú ípus, zárszondás alkalmazás eseén. A szondakör ponos ellenállásá (m.v.o) számíani szükséges. 8

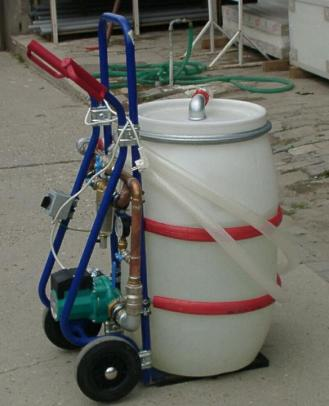

9 Gyáró: Geowa Kf Budapes, Kén u. 6. Erre az egyik leheőség az, hogy a csővezeékbe kiszerelheő ulrahangos, vagy mechanikus áramlásmérőke, illeve hőfogyaszás mérőke épíünk be. 9 A kiszerelés uán a fogyaszásmérő helyé egy hollandi anyás passzdarabbal helyeesíhejük. 9.ábra MOM SHARKY beépíheő ulrahangos hőfogyaszásmérő (hp:// 1 A másik ellenőrzési mód az ulrahangos mérőműszer alkalmazása ábra. Wilo sraos jellegörbe /GBI66;80;96/ A kondenzáor folyadék oldali ellenállása. Kond. ellenál-lás. m.v.o GBI66-HACW 0,8 GBI80-HACW 1,1 GBI96-HACW 1,3 3.ábláza A Vaporline hőszivayúk beüzemelése elő a szerelőknek,illeve a szervíznek,mindenképp ellenőrizni kell a föld oldali, valamin a fűés oldali ömegáramoka. 8 8 A ömegáramok jelenősebb csökkenése (20-50%) a hőszivayú alacsony oldali nyomásérzékelőjének 10.ábra SIEMENS 1010E ípusú hordozhaó, feladara orienál hőenergia-mérő műszercsalád, a HVAC iparágban való alkalmazás céljára (hp:// A Vaporline hőszivayús rendszer szerelése A Vaporline hőszivayúk fűési és hűési üzemmódban örénő működéséhez a fűési leilásához vezehe. 9 Beüzemelés uán egy passzdarabbal helyeesíjük a mérőeszköz. Viszonylag olcsó mérőeszköz,öbb szerelési igény. 10 Igen drága műszer. Gyors, szerelés nélküli eszelésre alkalmas. 9

10 rendszer és a hőszivayú közé beépíe pufferarályra van szükség. A pufferarály nagysága olyan legyen, hogy a részerhelésnél minimum 4 min.-ra elegendő hőenergiá legyen képes árolni. Így megakadályozhaó, hogy a kompresszorok óránkéni indíási száma 6-8-nál öbb legyen, amely a meghajómoor idő elői meghibásodásához vezehe. 11 A fűési puffer arály kapcsolási sémájából kövekezően a fűési előremenő fűővíz hőmérséklee kis hiszerézissel megegyezik a hőszivayú kondenzáorán kilépő vízhőmérsékleel. 12 Fűési oldal ervezése,szerelése A puffer arály és hőszivayú összekapcsolása a Vaporline ervezési segédle 14.-dik ábrája alapján örénhe. Gyáró: Geowa Kf Budapes, Kén u. 6. sénél a légeleníheőségről gondoskodni kell, auomaa légeleníő szelepek megfelelő helyre örénő beépíésével. A kiépíe csővezeéke zár cellás hőszigeelővel célszerű szigeelni a páralecsapódás elkerülése vége. A csőhálóza készülhe réz,műanyag, vagy alubeées csövekből. Az ámérőke a rendszer ervezőjének kell meghaározni a beépíe, illeve erveze cirkulációs szivayúk jelleggörbéinek,valamin a (2.,3.ábláza) adaainak figyelembevéelével. A földoldal ervezése,szerelése A földoldalra a hőszivayú elő és uán T idomo, s egy 1 os külső menees golyóscsapo kell beervezni, a szondák légeleníő berendezéssel (lásd.:11.ábra) örénő légeleníésére 15 A puffer arály hőmérsékle érzékelőjé a arály felső harmadában a hőszivayú bemenő vezeéke ala célszerű elhelyezni. A hőszivayú uán minden vezeékbe eljes áömlésű golyóscsapo, vagy olózára kell beszerelni a készülék szerelheősége mia. (garanciális feléel) 13 Figyelem! A hőszivayú indíásakor,illeve működésekor ezeknek mindig nyiva kell lenniük! 14 A csővezeék ervezésénél és a kiépíé- 11 A fűővíz előremenő hőmérsékle szabályozás leheővé eszi a pufferarályok éfogaának csökkenésé a Vaporline hőszivayúknál.! Minden 10 kw fű eljesíményhez minimum 80 li. pufferarály szükséges! 12 Minimális a arályban jelenkező keveredés miai fűővíz hőmérsékle válozás (±1,5 0 C) 4 Az álalános Vaporline ervezési segédle 14.ábra 14 Amennyiben az elzárószerelvények zárva maradnak, a hőszivayúban lévő águló víz a kondenzáor és a cirkulációs szivayú önkreehei! A beüzemelés uán a golyóscsapok karjai le kell szerelni a vélelen elzárás megakadályozása vége! 11.ábra Légeleníő kocsi A földoldal vezeékébe ajánlaos SPIROVENT áramlás közbeni légeleníő ervezni, (lásd.:álalános Vaporline ervezési segédle 13.ábra 3.) amely a folyadékból keringés közben kiváló oxigén kiválaszja, s így az üzemzavar elkerülheő ábra( 10-11?) 10

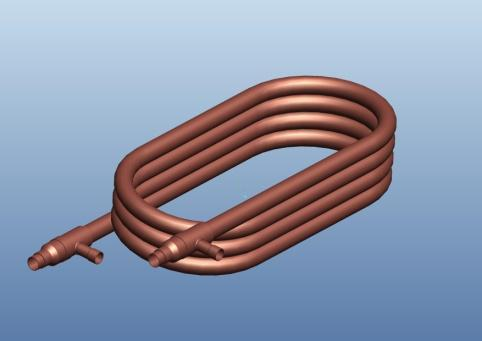

11 A használai melegvíz (HMV) készíése A használai melegvíz előállíása a (W) jelzéssel elláo Vaporline hőszivayúknál közvelenül a kompresszor uán beépíe koaxiális elsődleges hőcserélőn (desuperheaer) kereszül örénik.. amely a körfolyama összes fűési eljesíményének minegy 10-12%-a. A desuperheaer 16 a hűőkörfolyama úlhevíési hőjé használja HMV ermelésre. A reverzibilis (fűő/akív hűő) körfolyamaoknál egyik előnye,hogy hűési üzemmódban ingyen ermeli a HMV-,s így javíja a hűés EER (COP) éréké! Gyáró: Geowa Kf Budapes, Kén u. 6. hőszivayúba van beépíve. Működeéséről a CAREL szabályzó a HMV arályban elhelyeze hőmérsékleérzékelőn kereszül gondoskodik. A HMV hőmérsékleé a felhasználó állíhaja be a Carel szabályzó egységben. Célszerű nem úl magas C hőmérséklee beállíani a kiegészíő elekromos beé bekapcsolásának minimalizálására, illeve kizárására. A arály vízhőmérsékleének időszakonkén 60 0 C fölé emeléséről 17 szinén gondoskodik a CAREL auomaika. A beépíe HMV szivayú A HMV ajánlo csőelrendezési rajzá az álalános Vaporline ervezési segédle 15.ábráján láhajuk. A arály és hőszivayú összeköésére alkalmazo cső kereszmesze megervezéséhez a 4.ábláza ad ervezési segísége (ömegáram, ervezési ellenállás) Az alkalmazo HMV arálymére megválaszásánál fő szempon, hogy a arályméree a napi álagos melegvíz igényekhez kell igazíani Desuperheaer A másik előnye, hogy a mindenkori fűési előremenő vízhőmérséklenél magasabb HMV hőmérséklee hoz lére, s így magas COP érékű HMV ermelés bizosí. Háránya, hogy ámenei időszakokban, amikor sem fűésre sem hűésre nincs igényalernaív megoldással (napkollekor,elekromos beé) kell gondoskodni a HMV előállíásról. A hőszivayú a melegvize a fűő illeve hűő üzemmódban egy használai melegvíz arályba ermeli. A HMV cirkulációs szivayú a 16 Lásd 13.ábra 5.p 17 A legionella bakériumok elszaporodásának megakadályozására az auomaika 7 naponkén programozhaó időponban 60 0 C hőmérsékle fölé fűi a HMV hőmérsékleé. 18 A HMV arály méree maximum akkora legyen, hogy a melegvíz napona legalább 1-szer elfogyjon!-a szükséges eljesímény igény minimalizálása mia célszerű a arályméree maximumra ervezni./ li/ 11

12 Cirk. szivayú GBI66- HACW UPS BK 180 GBI80- HACW UPS BK 180 GB96- HACW UPS BK 180 max. m.v.o. Desup erheaer ellenáll. m.v.o Gyáró: Geowa Kf Budapes, Kén u. 6. Terv. ellenál max.: m.v.o. m 3 /h 4,57 3,43 1,14 1,12 4,57 3,43 1,14 1,12 3,4 2,4 1,0 2,25 4.ábláza A pufferarály elekromos fűőbeé beköése.(3 fázis+n+pe) A fűőbeé beköése az X2.9; X2.10; X2.11 jelű ponokba. A védelme (zöld/sárga vezeék) a PE jelű sínbe,a nulla (kék) vezeéke az N jelű sínbe kell köni. (lásd:26.ábra) A HMV arály elekromos fűőbeé beköése.(3 fázis+n+pe) A fűőbeé beköése az X2.12; X2.13; X2.14 jelű ponokba. A védelme (zöld/sárga vezeék) a PE jelű sínbe,a nulla (kék) vezeéke az N jelű sínbe kell köni. (lásd:26.ábra) A ávolsági hibakijelző beköése (poenciál függelen konak) 19 A kijelző beköése az X4.5; X4.6 jelű ponokba. Az Elekromos szabályzó és monioring rendszer. Az elekromos rendszer felépíése. A beköési ponok (GBI66-GBI96) A ápvezeék (3 fázis+n+pe) A fázisok beköése az X1.1; X1.2; X1.3 jelű ponokba. A védelme (zöld/sárga vezeék) a PE jelű sínbe,a nulla (kék) vezeéke az N jelű sínbe kell köni. (lásd:26.ábra) Ha a készülék indíásakor a fázisfigyelő zölden világí akkor a fázis sorrend helyes. Amennyiben azonban sárgán világí akkor ké fázis (eszőleges) meg kell fordíani. A föld oldali cirkulációs szivayú beköése (3 fázis+pe) A szivayú beköése az X2.4; X2.5; X2.6 jelű ponokba. A védelme (zöld/sárga vezeék) a PE sínbe kell beköni. Beköés uán a szivayú forgásirányá le kell ellenőrizni, és amennyiben a forgásirány nem megfelelő,akkor ké fázis fel kell cserélni. A manuális üzemmód. 20 A készülék manuális üzemmódba örénő ákapcsolása az elekromos dobozban elhelyeze K jelű billenőkapcsoló 1-jelű helyzebe kapcsolásával örénhe. Az ákapcsolással a PCO 3 szabályzó szabályzása megszűnik, s ekkor csak a beépíe mechanikus alacsony illeve magas oldali presszoszáok, valamin az áramlás kapcsolók állíhaják meg a készüléke. Amennyiben a kimenő vízhőmérsékle a presszoszáon beállío max.éréke meghaladja,akkor a készülék magas oldali nyomáson leil. Újraindíani csak mechanikusan a presszoszá visszakapcsolásával leheséges. 19 Üzem közbeni hiba ávolsági (szoba,vezérlő közpon,) hang, fény, sb kijelzésére szolgáló konak.(nyi/zár) 20 Tesz üzemmódban felügyele melle,. szabályzó meghibásodás eseén pedig csak a pufferarályba épíe digiális ermoszá készülékbe örénő beköésével alkalmazhaó! 12

13 A szabályzó meghibásodás eseén ámeneileg leheőség van a készülék működeésére egy a digiális ermoszá beépíésével. A Carol PCO 3 szabályzó puffer hőmérsékle érzékelőjének helyébe a digiális ermoszá érzékelőjé kell behelyezni és a ermoszáo pedig az elekromos panelre be kell köni. Digiális ermoszá beköése: A ermoszáo az X3.3; (24VAC beáp) X3.4; (24VAC kapcsol szál) X3.5 (24VAC es) jelű ponokra kell beköni. 21 A beépíe védelmek. Alacsony oldali (elpárologaó oldal) nyomáskonrollok. Gyáró: Geowa Kf Budapes, Kén u. 6. leilás (kompresszor leállíás) eseén a programban meghaározo és állíhaó leilási szám uán a készülék auomaikusan nem indul újra,- csak a szerviz indíhaja újra a készüléke. Csak auomaa üzemmódban működik. Manuális presszoszá: Auomaa és kézi üzemmódban egyarán működik. Az állíhaó presszoszá kikapcsolási nyomása 420 psi (29 bar). Magas oldali leilás eseén a visszakapcsolása csak manuálisan leheséges. Mini presszoszá: PCO 3 szabályzóba van beköve. A fix presszoszá kikapcsolási nyomása 1,7 bar visszakapcsolási nyomása 2,7bar. Alacsony oldali leilás (kompresszor leállíás) eseén a programban meghaározo és állíhaó leilási szám uán a készülék auomaikusan nem indul újra,- csak a szerviz indíhaja újra a készüléke. Csak auomaa üzemmódban működik. Manuális presszoszá: Auomaa és kézi üzemmódban egyarán működik. Az állíhaó presszoszá kikapcsolási nyomása 24 psi (1,65 bar). Alacsony oldali leilás eseén a visszakapcsolása csak manuálisan leheséges. Magas oldali (kondenzáor oldal) nyomáskonrollok. Mini presszoszá: PCO 3 szabályzóba van beköve. A fix presszoszá kikapcsolási nyomása 28 bar viszszakapcsolási nyomása 21bar. Magas oldali 13.ábra Ranco dual presszoszá Hőmérsékle konroll: Állíhaó mechanikus ermoszá a kompreszszor véghőmérsékle korláozására. Beállío kikapcsolási hőmérsékle C. Visszakapcsolási differencia 4 0 C. Auomaa és kézi üzemmódban egyarán működik. Folyadék-víz áramlás konrollok. A HACW hőszivayú ípusokba mind az elpárologaó,mind a kondenzáor folyadék-víz oldalára áramláskapcsolók vannak beépíve. Üzem közben mindig csak az elpárologaó oldali áramláskapcsoló jelé figyeli a PCO 3 szabályzó. Abban az eseben ha az elpárologaó folyadék áramlása valamilyen okból nem kielégíő illeve megszűnik,akkor az áramlás kapcsoló megállíja a készülék kompresszorá, s így megakadályozza az elpárologaó széfagyásá VAC digiális ermoszá alkalmazhaó! 13

14 Hűő üzemmódban a körfolyama megfordulásakor, a kondenzáor és elpárologaó felcserélődésekor szinén az elpárologaó elői áramlásérzékelő jelé veszi a szabályzó, s így a fagyásvédelem akív hűő üzemmódban is működik. Az elekromos bizosíékok és relék. (GBI66-96 ké kompresszoros készülékek eseében) Kismegszakíók. MV1A- kompresszor A hő és zárla védelem 22 MV1B- kompresszor B hő és zárla védelem 23 MV2-Föld oldali szivayú hő és zárlavédelem FA1A- A kompreszzor zárla védelem FA1B- B kompresszor zárla védelem FA2-Föld oldali szivayú zárla védelem FA3-Kondenzáor szivayú zárla védelem. FA4-Hmv szivayú zárla védelem FA5-Puffer segédfűés zárla védelem FA6-Hmv segéd fűés zárla védelem FL1-FL2-400Vac/50HZ rafó (0,5A) FKÉZ- Kézi üzemmód védelme,24vac, (0,5A) FV- szabályzási áramkör védelme, 230Vac, (0,5A), (kompresszor, kúszivayú, segédfűések ) F9- Tél/nyár válószelep 24Vac,(1A) F10- Főköri és gőzköri mágnesszelepek. 230Vac,(0,5A) FPCO- PCO 3 szabályzó védelme.24vac.(1a) FDI- Szabályzó digiális bemeneek (GBI09-48 készülékek eseében),védelme. 24Vac(0,5A) FDO- Szabályzó digiális kimeneei.2vac(0,5a) FEV- EEV driver védelme.24vac(1a) F18-4uu szelep védelem. Sorkapocs relék. 24 Gyáró: Geowa Kf Budapes, Kén u. 6. SK1A-(3-4) 25,kompresszorA;(6-5),EVD driver SK1B-(3-4)kommresszorB SK2- (3-4),föld oldali szivayú. SK3- (3-4),Kondenzáor oldali szivayú SK4-(3-4) Hmv szivayú SK5-(3-4), puffer segéd fűés SK6-(3-4),Hmv segéd fűés SK8-(3-4),évszakfüggő ilás,hiba (ávolsági kijelzés) SK9-(3-4) Tél/Nyár válószelep SK10-(3-4), főköria mágnesszelep; (6-5), gőzköria mágnesszelep SK13-(3-4) főkörib mágnesszelep; (6-5), gőzkörib mágnesszelep Sz15-(3-4), áramlás érzékelő SK14-(3-2),presszoszá él;(6-5 ), presszoszá nyár SK17-(3-2),áramláskapcsoló váló primer áramlás kapcsoló (5-6)szekunder oldali áramlás kapcsoló SK18-(3-2)-(5-6) 4uu szelep vezérlés. A hőszivayú szabályzó és monioring rendszere. Az alkalmazo szabályzó ípusa: A rendszer alapjá a CAREL pco 3- mikroprocesszoros szabályzó adja. 22 A gyárilag beállío amper érékeke áállíani ilos! 23 A gyárilag beállío amper érékeke áállíani ilos! 24 Működés közben világí 25 Kéérinkezős sorkapocs relék beköési ponjai 14

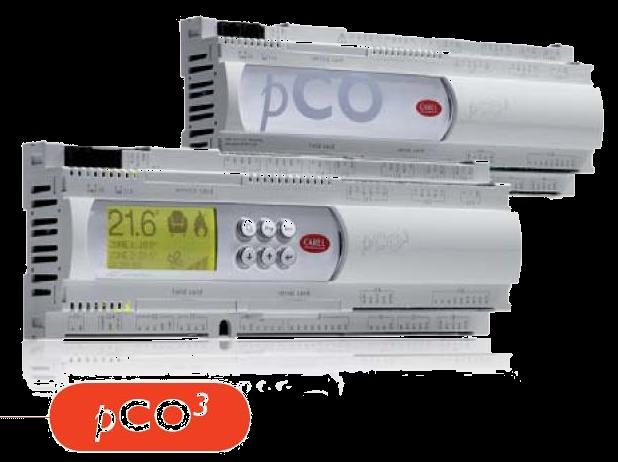

15 14. PCO szabályzók A szabályzóhoz EVDevo driver kapcsolódik a digiális bemeneen kereszül, amely az E x V modulációs elekronikus expanziós szelepe szabályozza. A berendezés feladaa: Téli időszakban fűési üzemmód szabályozása nyári időszakban a hűés üzemmód szabályozása és konrollja Távolsági ill. hálózai elérés bizosíása (opció) HMV előállíása szabályozása és konrollja egész évben. Modulál elekronikus expanziós szelep konrollja A berendezés felépíése irányíásechnikai szemponból. GHP (fűő/hűő szivayú) mely a kövekező szabályozo részekből áll: Kompresszor A Kompresszor B Magas nyomású oldalon a HMV hőcserélője (desuper-heaer) és a kondenzáor Alacsony nyomású részen az elpárologaó A gőzkör mágnesszelepe Megjegyzés: A kondenzáor és elpárologaó a éli üzemmódra érődik, nyáron a szerepük felcserélődik, de a ovábbiakban ez az elnevezésekben nem érvényesíjük. Elpárologaó primer oldali szivayúja, kúszivayú Kondenzáor szekunder oldali szivayyúja Puffer arály (hőszigeel) a fűő/hűő víz időleges árolására Elekromos kiegészíő segédfűés a puffer arályban Gyáró: Geowa Kf Budapes, Kén u. 6. 4uu válószelep HMV arály (hőszigeel) és szivayú HMV elekromos melegíője EVDevo álal vezérel expanziós szelep Érzékelők (részleesen a Bemenei jeleknél) 15

16 Gyáró: Geowa Kf Budapes, Kén u. 6. A keőkompresszoros készülékek /GBI66; 80; 96;/ gyengeáramú /24V/ kapcsolási sémája. 16

17 Gyáró: Geowa Kf Budapes, Kén u. 6. Az egykompresszoros készülékek /GBI66;80;96;/ erősáramú (400V/50Hz) kapcsolási sémája. 17

18 Gyáró: Geowa Kf Budapes, Kén u. 6. Műszaki adaok- Vaporline GBI(66-96)-HACW (ké kompresszoros kiviel) Vaprline GBI hőszivayúk (alajhő hasnosíáshoz) GBI-66- HACW GBI-80- HACW GBI-96- HACW Teljesímények B0/W35 0 C =5K ( Fűési üzemmódban) Fűési eljesímény kw 64,8 80,6 95,2 Elpárologaási eljesímény kw 48,4 63,4 74,8 Elekromos eljesímény igény kw 14,0 17,0 20,2 HMV eljesímény (desuperheaer) kw 10,0 12,0 14,2 COP 4,6 4,7 4,7 Teljesímények B0/W63 0 C =5K ( Fűési üzemmódban) Fűési eljesímény kw 65,4 81,6 98,8 Elpárologaási eljesímény kw 41,4 53,8 62,4 Elekromos eljesímény igény kw 25,2 31,4 38,3 HMV eljesímény (desuperheaer) kw 9,8 12,4 14,4 COP 2,6 2,6 2,6 Teljesímények W7/B25 0 C =5K ( Akív hűési üzemmódban) Hűési eljesímény kw 63,0 82,6 101 Elekromos elj.igény kw 12,5 16,1 20,0 HMV elj.(desuperheaer) kw 10,0 12,0 14,0 COP (EER) 5,9(5,0) 6,1(5,1) 6,0(5,7) Föld oldali paraméerek (Fűési üzemmód) szükségle li/min Max. belépő folyadék hőmérsékle 0 C 17,0 17,0 17,0 18

19 Gyáró: Geowa Kf Budapes, Kén u. 6. Min. belépő folyadék hőmérsékle 0 C Fűés oldali paraméerek (Fűési üzemmód) szükségle Max. fűési hőmérsékle 0 C Elekromos érékek Névleges feszülség 400V/50Hz Max.üzemi áramfelvéel A 46,4 53,4, 64,0 Indíási áramfelvéel A A hőszivayú kör áramfelvéele (hősziv.+kiseg.elekromos beéek+cirk.szivayúk+szabályzás) A A szabályzó névleges ápfeszülsége V Védeség IP IP43 IP43 IP43 Hűő körfolyama adaai Hűőközeg R407C Tölemennyiség kg 20,0 24,0 30,0 Kompresszor Copeland EVI scroll Méreek eljes magasság mm Teljes szélesség mm Teljes mélység mm Csalakozások Földoldal mm Fűési oldal mm HMV mm Tömeg kg Zajszin dba

20 A hőszivayúk eljesímény áblázaai- Vaporline GBI(09-48)- HACW hőszivayú család Az alábbi eljesímény áblázaok ponos,megbízhaó és részlees információ közölnek a készülékek hőfokszinenkéni paraméereiről,amelyek így alkalmasak a ervezési feladaok elláására. A áblázaok aralmazzák a hőszivayú ípus alkalmazhaó hőfokhaárai mind fűési mind pedig akív hűési üzemmódban. 26 A gyáro berendezések az ISO minősíésnek megfelelően gyári eszlaborban ellenőrzésre és beállíásra kerülnek. A Vaporline készülékek COP éréke, kimenő eljesíménye. SPF éréke a szerkezei kialakíásnak,az alkalmazo szabályzásnak köszönheően különösen magas és sabil! 27 A készülékek alkalmasak arra,hogy a pályázai kiírások magasra emel SPF érék köveelményeinek megfeleljenek! A ábláza adaai a beépíe kondenzáor oldali szivayú eljesímény igénye nélkül érendők! Gyáró: Geowa Kf Budapes, Kén u. 6. A eljesímény ábláza jelöléseinek magyarázaa: Föld oldali adaok ELT Párolg.Hőm. : LLT Elpárolg.elj. A alajból feljövő folyadék hőmérsékle Az elpárologaóba érkező hűőközeg hőmérséklee A folyadék ömegárama a alajkörben A alajba menő folyadék hőmérsékle A folyadék hőfokkülönb sége A alajból kive hőeljesímény A készülék adaai Elekr.elj.igény: A kompresszor elekromos eljesímény igénye Amp. A kompresszor áramfelvéele Fűési elj. A kimenő fűési eljesí - mény kw COP A pillananyi COP érék az ado hőfokszinen. Fűés oldali adaok EWT Fűési visszaérő víz hő - mérséklee A folyadék ömegárama a fűési körben LWT Fűési előremenő víz hőmérséklee A fűővíz hőfok különbsége Kond.hőm. A Kondenzáor hűőközeg oldali hőmérséklee 26 A hőfokhaárok mind fűési,mind hűési üzemmódban bearandók! A hőfokhaárok úllépése a készülék magas,illeve alacsony oldali leilásá eredményezhei. 27 A kiemelkedően magas COP éréke a magas haásfokú reverzibilis EVI körfolyama és scroll kompreszszor,csúcsra méreeze elpárologaó és kondenzáor,receiver, 3 0 C-ra csökkene sabil úlhevíés az EXV szeleppel,ponosan méreeze csőrendszer sb bizosíja. Az SPF érék magas szinjéhez szükséges az,hogy a készülékek viszonylag széles elpárolgási arományban minimális veszeséggel működjenek és a kimenő eljesíményük állandó legyen. Ez a köveelmény bizosíja a beépíe receiver és EXV szelep. 20

21 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-66-HACW hőszivayú fűési üzemmód GBI-66-HACW Fűési üzemmód (35 0 C fűési hőm. ) 2* ZH33-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. elj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT 16, ,8 5,9 78,6 13,5 27,2 91,4 6,8 24, ,3 6,4 14, ,9 5,6 74,2 13,5 27,2 87,0 6,5 25, ,4 6,1 12, ,0 5,3 70,0 13,4 27,2 82,8 6,2 25, ,4 5,8 10, ,1 4,9 64,6 14,5 28,5 78,4 5,4 29, ,0 5,5 8, ,3 4,7 62,0 13,4 27,1 74,8 5,6 26, ,3 5,3 5, ,4 4,4 58,2 13,3 27,1 71,0 5,3 26, ,3 5,0 3, ,7 4,1 54,8 13,3 27,0 67,4 5,1 26, ,1 4,7 (3,4) 1, ,4 3,9 51,2 13,2 27,0 63,8 4,8 26, ,1 4, ,7 3,7 48,4 14,0 28,2 64,8 4,6 30, ,0 4,4-0, ,3 3,6 48,0 13,1 26,9 60,6 4,6 26, ,1 4,3-2, ,2 3,4 45,0 13,0 26,7 57,2 4,4 27, ,1 4,0 LWT 21

22 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-66-HACW Fűési üzemmód (50 0 C fűési hőm. ) 2* ZH33-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT 16, ,0 5,3 71,0 20,6 36,1 90,4 4,4 43, ,0 6,4 14, ,0 5,0 67,2 20,3 35,7 86,4 4,3 43, ,0 6,1 11, ,1 4,8 63,4 20,1 35,5 82,4 4,1 44, ,0 5,8 10, ,5 4,5 60,0 20,0 35,4 79,0 4,0 44, ,0 5,6 7, ,4 4,2 56,2 19,8 35,1 75,0 3,8 44, ,0 5,3 5, ,4 4,0 52,8 19,6 34,9 71,4 3,6 45, ,0 5,0 3, ,5 3,7 49,6 19,4 34,6 68,0 3,5 45, ,0 4,8 (3,4) 1, ,3 3,5 46,4 19,2 34,3 64,8 3,4 45, ,0 4, ,4 3,4 44,8 19,0 34,2 63,0 3,3 45, ,0 4,4-3, ,2 3,1 40,6 18,7 33,7 58,4 3,1 45, ,0 4,1 LWT 22

23 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-66-HACW Fűési üzemmód (60 0 C fűési hőm. ) 2* ZH33-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT 16, ,0 5,0 67,0 25,2 42,3 91,0 3,6 53, ,0 6,4 LWT 13, ,1 4,7 63,2 25,2 42,2 87,0 3,5 53, ,0 6,1 11, ,1 4,5 59,6 24,9 41,9 83,2 3,3 54, ,0 5,8 10, ,7 4,3 57,0 24,7 41,7 80,4 3,3 54, ,0 5,6 7, ,4 4,0 53,0 24,4 41,2 76,0 3,1 54, ,0 5,4 5, ,4 3,8 49,8 24,1 40,8 72,6 3,0 54, ,0 5,1 3, ,5 3,5 46,8 23,8 40,4 69,4 2,9 55, ,0 4,9 (3,4) 1, ,3 3,3 43,8 23,5 40,0 66,0 2,8 55, ,0 4, ,2 3,2 41,4 25,2 42,3 65,4 2,6 58, ,0 4,5-3, ,1 2,9 38,4 22,7 39,0 60,0 2,6 55, ,0 4,2 23

24 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI66-HACW Hűési üzemmód, (7/12 0 C) 2x ZH33-KVE kompresszorral Propilénglikol víz 23%0% Hűés oldali adaok Készülék adaai Föld oldali adaok ELT LLT / 0 C/ Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EER EWT 13, ,0 5,6 11, ,0 4,5 66,2 11,2 24,7 76,8 7,0 (5,9) 28 11, ,0 4,5 64,2 11,5 25,0 75,0 6,6 15, ,0 5,6 (5,6) 11, ,0 4,5 63,6 12,0 25,5 75,0 6,3 (5,3) 11, ,0 4,4 63,0 12,5 26,1 74,8 5,9 (5,0) 11, ,0 4,3 61,8 13,6 27,4 74,6 5,4 (4,5) 11, ,0 4,3 61,0 14,3 28,2 74,6 5,0 (4,3) 11, ,0 4,2 60,4 14,9 28,9 74,6 4,8 (4,0) 11, ,0 4,2 59,8 15,6 29,7 74,6 4,5 (3,8) 11, ,0 4,1 58,6 16,9 31,5 74,6 4,1 (3,5) 11, ,0 4,0 57,2 18,5 33,4 74,8 3,6 (3,1) LWT 17, ,1 5,6 19, ,2 5,6 23, ,8 5,5 25, ,8 5,5 27, ,0 5,5 29, ,0 5,5 33, ,1 5,5 37, ,4 5, HMV eljesímény nélküli COP érék.

25 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI66-HACW Hűési üzemmód (15/21 0 C), 2x ZH33-KVE kompresszorral Propilénglikol víz 23/0% Hűés oldali adaok Készülék adaai Föld oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EER 20, ,0 5,8 81,8 12,5 26,1 93,8 7,7 (6,5) 20, ,0 5,7 81,0 13,1 26,8 93,6 7,3 (6,2) 20, ,0 5,6 80,2 13,8 27,6 93,4 6,9 (5,8) 20, ,0 5,6 79,4 14,4 29,2 93,2 6,5 (5,5) 20, ,0 5,5 78,6 15,1 29,2 93,0 6,1 (5,2) 20, ,0 5,5 77,8 15,8 30,0 92,8 5,8 (4,9) 20, ,0 5,4 77,0 16,6 31,0 92,6 5,5 (4,6) 20, ,0 5,3 76,0 17,3 31,9 92,6 5,2 (4,4) 20, ,0 5,3 75,2 18,2 33,0 92,4 4,9 (4,1) 20, ,0 5,2 74,4 19,0 34,1 92,4 4,6 (3,9) EWT LWT 17, ,9 7,0 20, ,0 7,0 22, ,1 6,9 24, ,2 6,9 26, ,2 6,9 28, ,3 6,9 30, ,3 6,9 32, ,4 6,8 34, ,5 6,8 36, ,6 6,8 25

26 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-80-HACW hőszivayú fűési üzemmód GBI-80-HACW Fűési üzemmód (35 0 C fűési hőm. ) 2* ZH40-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT 17, ,0 6,0 99,2 19,4 34,3 117,8 6,1 27, ,0 6,7 14, ,0 5,8 93,4 19,2 34,1 111,8 5,8 28, ,0 6,4 12, ,3 5,3 88,0 19,0 33,8 106,0 5,6 29, ,0 6,0 10, ,4 5,0 82,6 18,7 33,5 100,4 5,4 29, ,0 5,7 10, ,0 5,0 81,8 18,6 33,4 99,4 5,3 29, ,0 5,7 8, ,5 4,7 77,6 18,5 33,2 95,2 5,1 29, ,0 5,4 6, ,6 4,4 73,8 18,0 33,0 90,0 5,0 30, ,0 5,0 3, ,4 4,2 69,0 17,8 32,7 87,2 4,9 30, ,0 4,8 (4,2) 1, ,3 3,9 64,6 17,5 32,6 83,6 4,8 30, ,0 4, ,7 3,7 63,4 17,0 32,3 80,6 4,7 30, ,0 4,4-0, ,2 3,6 60,4 17,7 32,3 76,2 4,3 30, ,0 4,3-2, ,1 3,4 58,4 17,5 32,0 72,0 4,1 30, ,0 4,1 LW T 26

27 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-80-HACW Fűési üzemmód (50 0 C fűési hőm. ) 2* ZH40-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT 16, ,3 5,5 91,0 26,1 43,2 115,6 4,4 43, ,0 6,6 14, ,2 5,2 85,6 25,8 42,7 110,2 4,3 43, ,0 6,3 12, ,2 4,9 80,6 25,4 42,3 104,8 4,1 44, ,0 6,0 10, ,4 4,6 75,8 25,1 41,9 99,8 4,0 44, ,0 5,7 7, ,5 4,3 71,2 24,8 41,5 94,8 3,8 44, ,0 5,4 5, ,5 4,1 66,8 24,5 41,1 90,2 4,1 44, ,0 5,1 3, ,3 3,8 62,6 24,2 40,7 85,6 3,5 45, ,0 4,9 (7,1) 1, ,3 3,6 58,6 23,9 40,3 81,4 3,4 45, ,0 4, ,5 3,5 56,4 23,8 40,1 78,8 3,3 45, ,0 4,5-0, ,2 3,4 54,8 23,6 39,9 77,2 3,3 45, ,0 4,4-3, ,1 3,1 51,2 23,3 39,5 73,4 3,2 45, ,0 4,2 LWT 27

28 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-80-HACW Fűési üzemmód (60 0 C fűési hőm. ) 2* ZH40-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT 16, ,1 5,1 84,2 32,3 51,7 115,0 3,6 53, ,0 6,5 14, ,2 4,8 79,8 31,6 50,8 109,8 3,5 53, ,0 6,2 11, ,2 4,6 75,2 31,2 50,2 104,8 3,4 54, ,0 6,0 10, ,7 4,3 71,2 30,9 49,7 100,4 3,3 54, ,0 5,7 7, ,4 4,1 66,6 30,4 49,1 95,4 3,1 54, ,0 5,4 5, ,5 3,8 62,4 30,1 48,6 91,0 3,0 54, ,0 5,2 3, ,4 3,6 58,6 29,6 48,1 86,8 2,9 55, ,0 4,9 (4,2) 1, ,3 3,4 55,0 29,2 47,5 82,8 2,8 55, ,0 4, ,3 3,3 53,8 31,4 50,5 81,6 2,6 58, ,0 4,6-1, ,2 3,2 51,4 28,9 47,0 78,8 2,7 55, ,0 4,5-3, ,1 3,0 48,2 28,4 46,4 75,2 2,6 55, ,0 4,3 LWT 28

29 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-80-HACW Hűési üzemmód (7/12 0 C) 2x ZH40-KVE kompresszorral Propilénglikol víz 0/23% Hűés oldali adaok Készülék adaai Föld oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EER 11, ,0 4,8 83,8 15,0 28,9 98,2 6,6 (5,6) 11, ,0 4,7 83,2 15,6 29,6 98,0 6,3 (5,3) 11, ,0 4,6 82,6 16,1 30,3 98,0 6,1 (5,1) 11, ,0 4,6 82,0 16,7 31,0 97,8 5,8 (4,9) 11, ,0 4,5 81,2 17,4 31,8 97,8 5,5 (4,7) 11, ,0 4,5 80,4 18,0 32,6 97,6 5,3 (4,5) 11, ,0 4,4 79,6 18,7 33,5 97,4 5,0 (4,3) ,0 4,4 78,8 19,5 34,4 97,4 4,8 (4,0) 11, ,0 4,4 78,0 20,2 35,4 97,2 4,6 (3,9) 11, ,0 4,3 77,2 21,0 36,5 97,2 4,3 (3,7) 11, ,0 4,2 75,4 22,8 38,8 97,0 3,9 (3,3) EWT LWT 13, ,8 5,9 16, ,9 5,9 18, ,0 5,9 20, ,1 5,9 22, ,2 5,9 24, ,3 5,9 26, ,4 5,8 28, ,5 5,8 30, ,6 5,8 32, ,7 5,8 37, ,9 5,8 29

30 ELT Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-80-HACW Hűési üzemmód (15/21 0 C), 2x ZH40-KVE kompresszorral Propilénglikol víz 23/0% Hűés oldali adaok Készülék adaai Föld oldali adaok LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EER 21, ,0 6,0 105,2 17,3 31,7 121,6 7,2 (6,1) 20, ,0 5,9 104,2 17,9 32,5 121,4 6,9 (5,8) 20, , ,4 18,6 33,3 121,0 6,6 (5,6) 20, ,0 5,8 102,4 19,3 34,2 120,6 6,3 (5,3) 20, ,0 5,8 101,2 20,0 35,1 120,0 6,0 (5,1) 20, ,0 5,7 100,2 20,8 36,2 120,0 5,7 (4,8) 20, ,0 5,6 99,0 21,6 37,3 119,6 5,4 (4,6) 20, ,0 5,6 98,0 22,5 38,4 119,4 5,1 (4,4) 20, ,0 5,5 96,8 23,5 39,6 119,0 4,9 (4,1) 20, ,0 5, 1 95,6 24,4 41,0 118,8 4,6 (3,9) EWT LWT 17, ,6 7,3 19, ,7 7,3 21, ,8 7,3 23, ,9 7,2 25, ,0 7,2 27, ,1 7,2 30, ,2 7,2 32, ,3 7,1 34, ,4 7,1 36, ,5 7,1 30

31 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-96-HACW hőszivayú fűési üzemmód GBI-96-HACW Fűési üzemmód (35 0 C fűési hőm. ) 2* ZH48-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT 17, ,8 6,2 121,4 24,2 43,5 144,4 6,0 28, ,0 6,9 14, ,0 5,8 114,4 23,6 42,8 136,8 5,8 28, ,5 12, ,0 5,5 107,6 23,1 42,1 129,4 5,6 28, ,0 6,2 10, ,9 5,1 100,4 22,5 41,5 121,8 5,4 29, ,0 5,8 8, ,3 4,8 94,8 22,2 41,1 115,8 5,2 29, ,0 5,5 5, ,4 4,5 89,8 21,8 40,7 109,6 5,0 29, ,0 5,2 3, ,6 4,3 84,2 21,5 40,3 104,6 4,9 30, ,0 4,9 (5,0) 1, ,4 4,0 78,8 20,8 40,0 99,8 4,8 30, ,0 4, ,8 3,8 74,8 20,2 39,8 95,2 4,7 30, ,0 4,5-2, ,2 3,5 67,6 20,0 39,4 89,4 4,5 30, ,0 4,2 LWT 31

32 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-96-HACW Fűési üzemmód (50 0 C fűési hőm. ) 2* ZH48-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok ELT LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EWT 16, ,9 5,7 112,0 31,1 52,6 141,6 4,6 43, ,0 6,8 14, ,0 5,4 105,2 30,7 52,1 134,4 4,4 43, ,0 6,4 12, ,0 5,1 99,0 30,3 51,6 127,8 4,2 44, ,0 6,0 10, ,3 4,7 92,8 30,0 51,1 121,4 4,1 44, ,0 5,8 7, ,3 4,5 87,0 29,6 50,6 115,2 3,9 44, ,0 5,5 5, ,4 4,2 81,4 29,4 50,3 109,4 3,7 44, ,0 5,2 3, ,5 3,9 76,2 29,1 49,9 103,8 3,6 45, ,0 5,0 (5,0) (5,0) 1, ,4 3,7 71,2 28,8 49,5 98,4 3,4 45, ,0 4, ,5 3,5 68,2 28,6 43,3 95,4 3,3 45, ,0 4,6-3, ,2 3,2 61,8 28,1 48,6 88,4 3,1 45, ,0 4,2 LWT 32

33 Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-96-HACW Fűési üzemmód (60 0 C fűési hőm. ) 2* ZH48-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok Talaj be ELT Talaj ki LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP Fűés vissza EWT Fűés előre LWT 16, ,0 5,3 105,0 38,3 62,4 141,4 3,7 53, ,0 6,8 14, ,1 5,0 98,6 37,9 61,8 134,6 3,6 53, ,0 6,4 11, ,2 4,7 92,6 37,5 61,2 128,2 3,4 53, ,0 6,1 10, ,5 4,5 87,8 37,1 60,7 123,0 3,3 54, ,0 5,9 7, ,4 4,2 81,4 36,7 60,0 116,4 3,2 54, ,0 5,6 5, ,4 3,9 76,2 36,3 59,5 110,8 3,1 54, ,0 5,3 3, ,5 3,7 71,2 35,9 58,9 105,4 2,9 55, ,0 5,0 1, ,4 3,4 66,6 35,5 58,3 100,2 2,8 55, ,0 4, ,3 3,3 62,4 38,3 62,2 98,8 2,6 58, ,0 4,7-1, ,3 3,2 62,0 35,0 57,6 95,2 2,7 55, ,0 4,5-3, ,2 3,0 57,8 34,4 56,9 90,6 2,6 55, ,0 4,3 33

34 ELT Gyáró: Geowa Kf Budapes, Kén u. 6. GBI-96-HACW Hűési üzemmód (7/12 0 C.) 2*ZH48-KVE kompresszorral Propilénglikol víz23/0% Hűés oldali adaok Készülék adaai Föld oldali adaok LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP EER 11, ,0 4,9 102,8 19,2 37,5 121,0 6,3 (5,4) 11, ,0 4,9 101,8 19,6 38,0 120,4 6,1 (5,2) 11, ,0 4,8 101,0 20,0 38,5 120,0 6,0 (5,7) 11, ,0 4,8 100,2 20,6 39,1 119,6 5,7 (4,9) 11, ,0 4,7 99,2 21,1 39,8 119,4 5,5 (4,7) 11, ,0 4,7 98,4 21,8 40,6 119,0 5,3 (4,5) 11, ,0 4,6 97,4 22,5 41,5 118,8 5,1 (4,3) 11, ,0 4,6 96,4 23,3 42,5 118,4 4,9 (4,1) 11, ,0 4,6 95,4 24,2 43,6 118,2 4,7 (3,9) 11, ,0 4,5 94,2 25,1 44,8 118,2 4,4 (3,8) 11, ,0 4,4 92,0 27,2 47,5 118,0 4,0 (5,0) (3,4) EW T LWT 13, ,8 6,1 15, ,9 6,1 18, ,0 6,0 20, ,1 5,9 22, ,1 6,0 24, ,1 6,0 26, ,2 6,0 28, ,2 6,0 30, ,3 5,9 32, ,4 5,9 36, ,6 5,9 34

35 ELT Gyáró: Geowa Kf Budapes, Kén u. 6. GBI96-HACW Hűési üzemmód (15/20 0 C). 2* ZH48-KVE kompresszorral Propilénglikol víz 23/0% Föld oldali adaok Készülék adaai Fűés oldali adaok LLT Elpárolg. Telj. Elekr.elj. Igény Amp. /A/ Fűési elj. COP 21, ,0 6,1 128,4 23,1 42,0 150,2 6,6 (5,6) 21, ,0 6,1 127,2 23,4 42,4 149,6 6,4 (5,4) 21, ,0 6,0 126,2 23,9 43,0 148,8 6,2 (5,3) 21, ,0 6,0 125,0 24,4 43,7 148,2 6,0 (5,1) 20, ,0 5,8 123,8 25,0 44,5 147,6 5,8 (5,0) 20, ,0 5,8 122,6 25,7 45,4 147,0 5,6 (4,8) 20, ,0 5,8 121,4 26,5 46,4 146,6 5,4 (4,6) 20, ,0 5,7 120,0 27,4 47,6 146,0 5,2 (4,4) 20, ,0 5,7 118,6 28,4 48,9 145,6 4,9 (4,2) 20, ,0 5,6 117,4 29,4 50,3 145,2 5,0 (4,0) EWT LWT 17, ,6 7,6 19, ,7 7,5 21, ,8 7,5 23, ,8 7,5 25, ,9 7,4 27, ,0 7,4 29, ,0 7,4 31, ,1 7,3 33, ,2 7,3 36, ,3 7,3 35

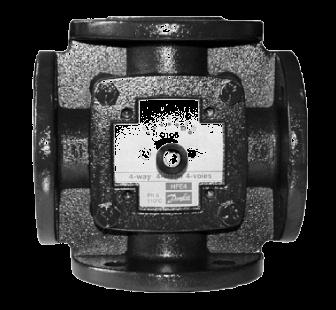

36 Gyáró: Geowa Kf Budapes, Kén u. 6. A fűési pufferarály minimálisan szükséges méreei. GBI 66-HACW ípusú hőszivayúhoz: 800 li GBI 80-HACW ípusú hőszivayúhoz: 1000 li GBI96-HACW ípusú hőszivayúhoz: 1000 li. 16. Négyjáraú úváló csap /GBI66-96/ A beépíe HMV szivayúk paraméerei GBI (66;80;96)-HACW Grundfos UPS B K 180 Védeség: IP44, Nyomócsonk ávolság: 180mm, Q = 1,125m 3 /h, Telj.felvéel: 95 W. Megengede ellenállás: max.: 4,57 m.v.o Desuperheaer ellenállás:gbi (66;80;96): 3,4 m.v.o. A hőszivayúba épíe 4 járaú keverőcsap Feladaa, hogy hűési üzemmódban az elpárologaó működésé ellenáramúvá egye, s ezzel jelenős mérékben növelje a reverzibilis hőszivayú CO(EER) éréké. Működése auomaikus,a funkcióváló gombra (éli/nyári) működik. A beépíe szelepek ípusá,paraméerei,áramlási ellenállásá az alábbi ábláza muaja. Megnevezés Típus m 3 HRE4/HFE4 /h Ellenállás kpa GBI66 12,24 DN50 (2 ) 8 GBI80 15,12 DN50 (2 ) 10 HFE4 GBI DN50 (2 ) 15.ábra Négyjáraú úváló csap /GBI66-96/ A szállíási erjedelem: Hőszivayú egy kompresszoros, reverzibilis kivielben, ekonomizerrel, elekronikus expanziós szeleppel,hűőközeg arálylyal. cseppleválaszóval, 4 járaú úváló szeleppel,r407c hűöközeg öleel elláva. Rászerel, időjárás függvényében vezérel, digiális Carel pco3 szabályozóval, beépíe áramlásőrökkel, fagyvédelmi hőmérsékle szabályozóval, magas és alacsony oldali presszoszáokkal és hangelnyelő állíhaó lábakkal,kék színben. Beépíe Grundfos HMV szivayúval, desuperheaerrel. Dugaszolóaljzara előszerel külső hőmérsékle érzékelőkkel (külső léghőmérsékle,puffer,hmv,fűési előremenő,) Opciós,kiegészíő arozékok. Fűési puffer ároló HMV ároló Elekromos fűőbeéek a puffer és HMV árolóhoz Föld oldali cirkulációs szivayú Kondenzáor oldali cirkulációs szivayú Fagyálló folyadék A hőszivayúk beüzemelése: Figyelem! A hőszivayú csak eljesen elkészül,viszonylag száraz épüle fűésére,hűésére lehe használni. Épíés közbeni száríásra a hőszivayús rend- 36

37 Gyáró: Geowa Kf Budapes, Kén u. 6. szer nem alkalmazhaó a hőnyerési oldal úlerhelése mia. A beüzemelés csak a gyáró szakszervize,vagy a gyáró álal kijelöl szakszervíz végezhei. Ez a készülék garancia feléele. A beüzemelésről jegyzőkönyv készül,amelyen a készülék főbb mér paraméerei rögzíésre kerülnek. 16.ábra Vaporline GBI(66;80;96) hőszivayúk reverzibilis körfolyamaa Bevizsgál minőség. TÜVRHEINLAND Tanúsívány szám: MK MK Rendelkezik az érvényes EU-irányelvek szerini CE jelöléssel. A műszaki válozaások jogá fennarjuk! Geowa Kf Budapes, Kén.u : geowa@geowa.hu 37

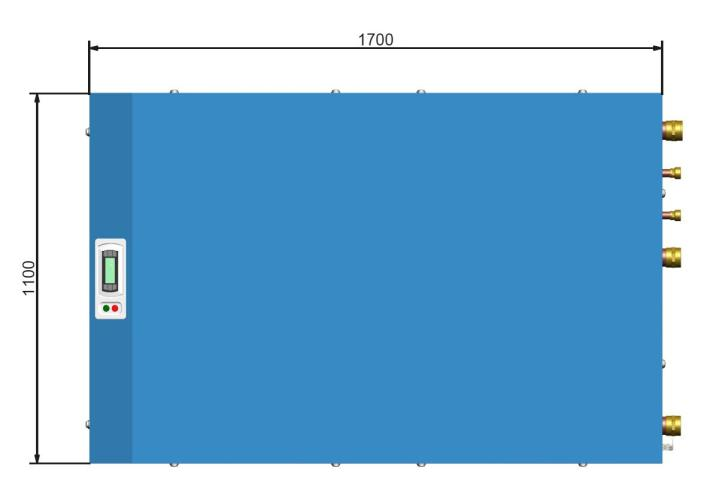

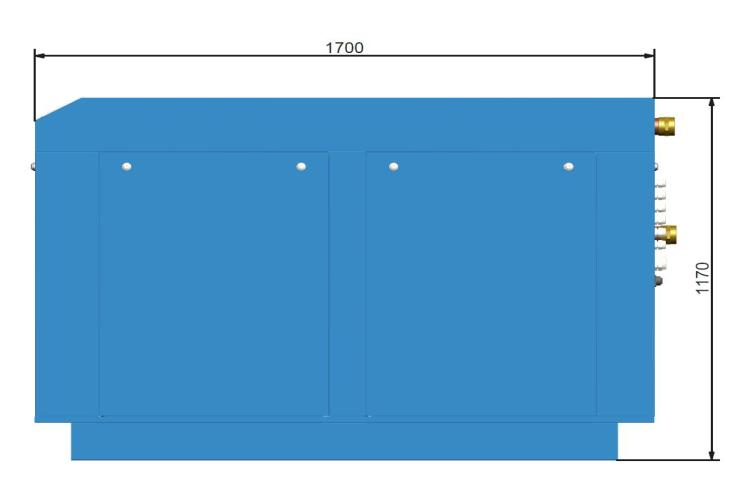

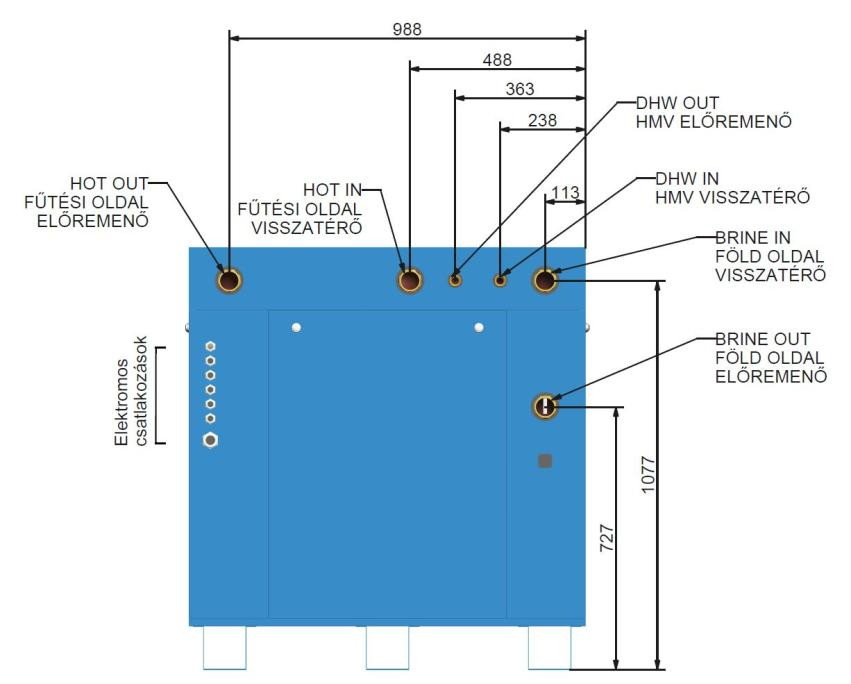

38 A hőszivayúk méreei. Típusok: GBI66;GBI80;GBI96; Gyáró: Geowa Kf Budapes, Kén u
