1 Termékismertető

2 Index Személyre szabott épületrendszer Keret típusok Egyszintes épületek Acélszerkezet Többszintes épületek Acélszerkezet LMR600 tetőrendszerek A tökéletes időjárásálló megoldás LPR1000 tetőrendszerek A hathatós védelem Polar Spacetec Multitec Tetőrendszerek LPA900 falrendszerek Az esztétika és az energiahatékonyság kombinációja Polar Sinutherm Falrendszerek Sinutec Kazettás fal Falrendszerek ASTROTHERM hőszigetelés Költséghatékony megoldás kiváló hő- és hangszigeteléshez Közbenső födémek és darupályatartók Tökéletes integráció, optimális megoldások Színválaszték

3 Egy rugalmas megoldás az Ön igényeinek megfelelően! Az Astron Európa vezető acélcsarnok gyártója, az épületek legfontosabb elemeinek a főtartó- és másodlagos szerkezetek, tetőés falrendszerek, valamint a tartozékok és hőszigetelő rendszerek tervezésével és gyártásával foglalkozik. Elsősorban nem-lakáscélú épületek, például gyárak, raktárak, kereskedelmi központok és sportcsarnokok, valamint irodák, parkolóházak és hangárok gyors, kulcsrakész megoldását kínálja Európa-szerte és azon túl. Az Astron csarnokok szinte végtelen számú konstrukciós lehetőséget és testreszabott építészeti megoldásokat kínálnak. Az acélcsarnok jól kombinálható hagyományos építőanyagokkal, például téglafalakkal, üveg vagy fafelületekkel és könnyűbeton elemekkel. MAGAS MINŐSÉG: Az ISO 9001 minőségirányítási rendszernek megfelelő gyártás A Bureau Veritas által rendszeresen ellenőrizve Kiváló minőségét CE jelölés igazolja Megfelel az EN szabványnak Összhangban áll az EUROCODE előírásaival ELŐNYEI: Személyre szabott épületek a megrendelő igényeinek megfelelően A legjobb minőség ár arány Fix költségvetés Rövid és fix határidő Mindent egy helyről: komplett épület az Astrontól Átfogó tervezési szabadság: rugalmasság az épület alaprajzának és méretének tekintetében

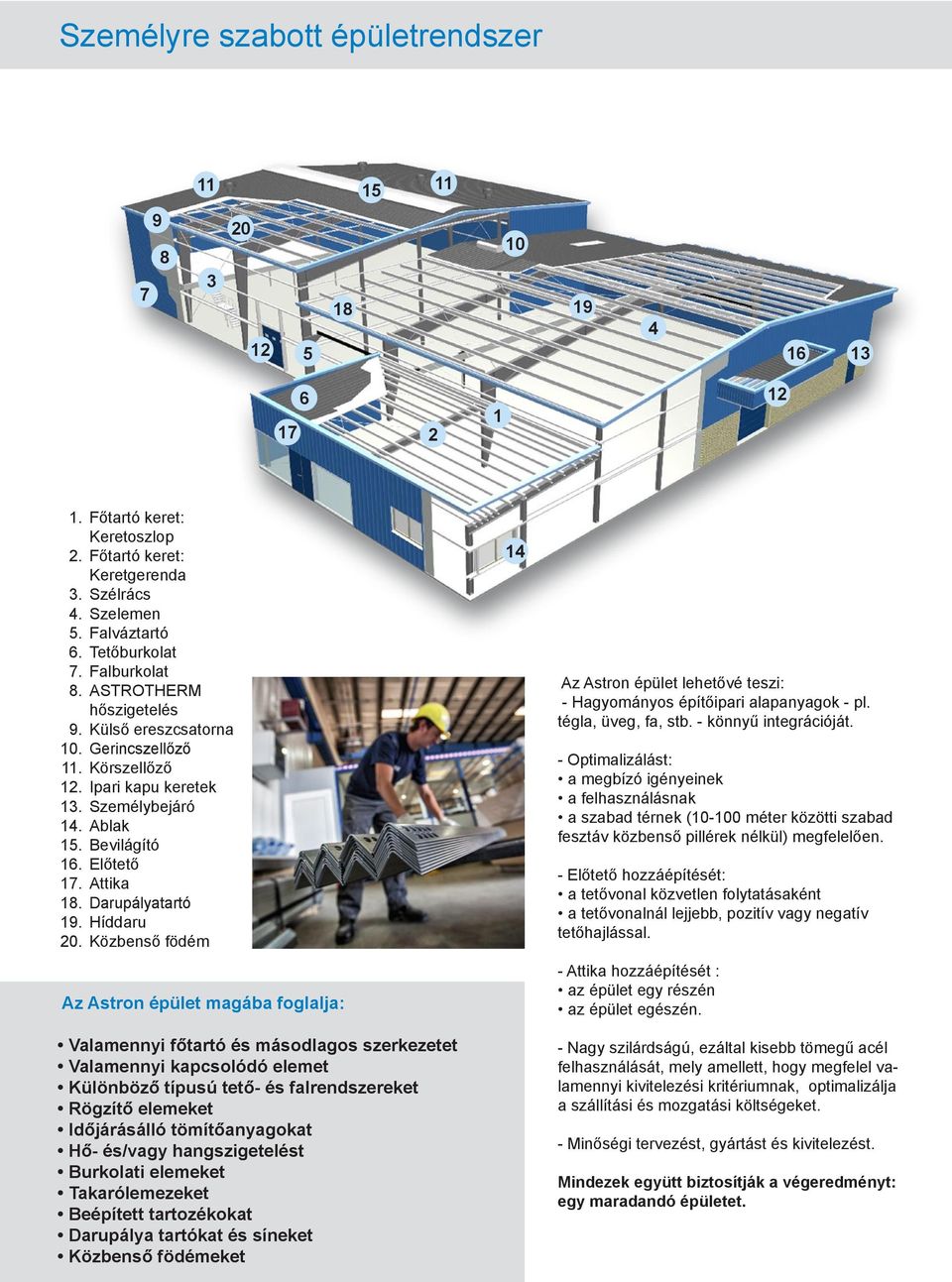

4 Személyre szabott épületrendszer Főtartó keret: Keretoszlop 2. Főtartó keret: Keretgerenda 3. Szélrács 4. Szelemen 5. Falváztartó 6. Tetőburkolat 7. Falburkolat 8. ASTROTHERM hőszigetelés 9. Külső ereszcsatorna 10. Gerincszellőző 11. Körszellőző 12. Ipari kapu keretek 13. Személybejáró 14. Ablak 15. Bevilágító 16. Előtető 17. Attika 18. Darupályatartó 19. Híddaru 20. Közbenső födém Az Astron épület magába foglalja: Valamennyi főtartó és másodlagos szerkezetet Valamennyi kapcsolódó elemet Különböző típusú tető- és falrendszereket Rögzítő elemeket Időjárásálló tömítőanyagokat Hő- és/vagy hangszigetelést Burkolati elemeket Takarólemezeket Beépített tartozékokat Darupálya tartókat és síneket Közbenső födémeket 14 Az Astron épület lehetővé teszi: - Hagyományos építőipari alapanyagok - pl. tégla, üveg, fa, stb. - könnyű integrációját. - Optimalizálást: a megbízó igényeinek a felhasználásnak a szabad térnek ( méter közötti szabad fesztáv közbenső pillérek nélkül) megfelelően. - Előtető hozzáépítését: a tetővonal közvetlen folytatásaként a tetővonalnál lejjebb, pozitív vagy negatív tetőhajlással. - Attika hozzáépítését : az épület egy részén az épület egészén. - Nagy szilárdságú, ezáltal kisebb tömegű acél felhasználását, mely amellett, hogy megfelel valamennyi kivitelezési kritériumnak, optimalizálja a szállítási és mozgatási költségeket. - Minőségi tervezést, gyártást és kivitelezést. Mindezek együtt biztosítják a végeredményt: egy maradandó épületet.

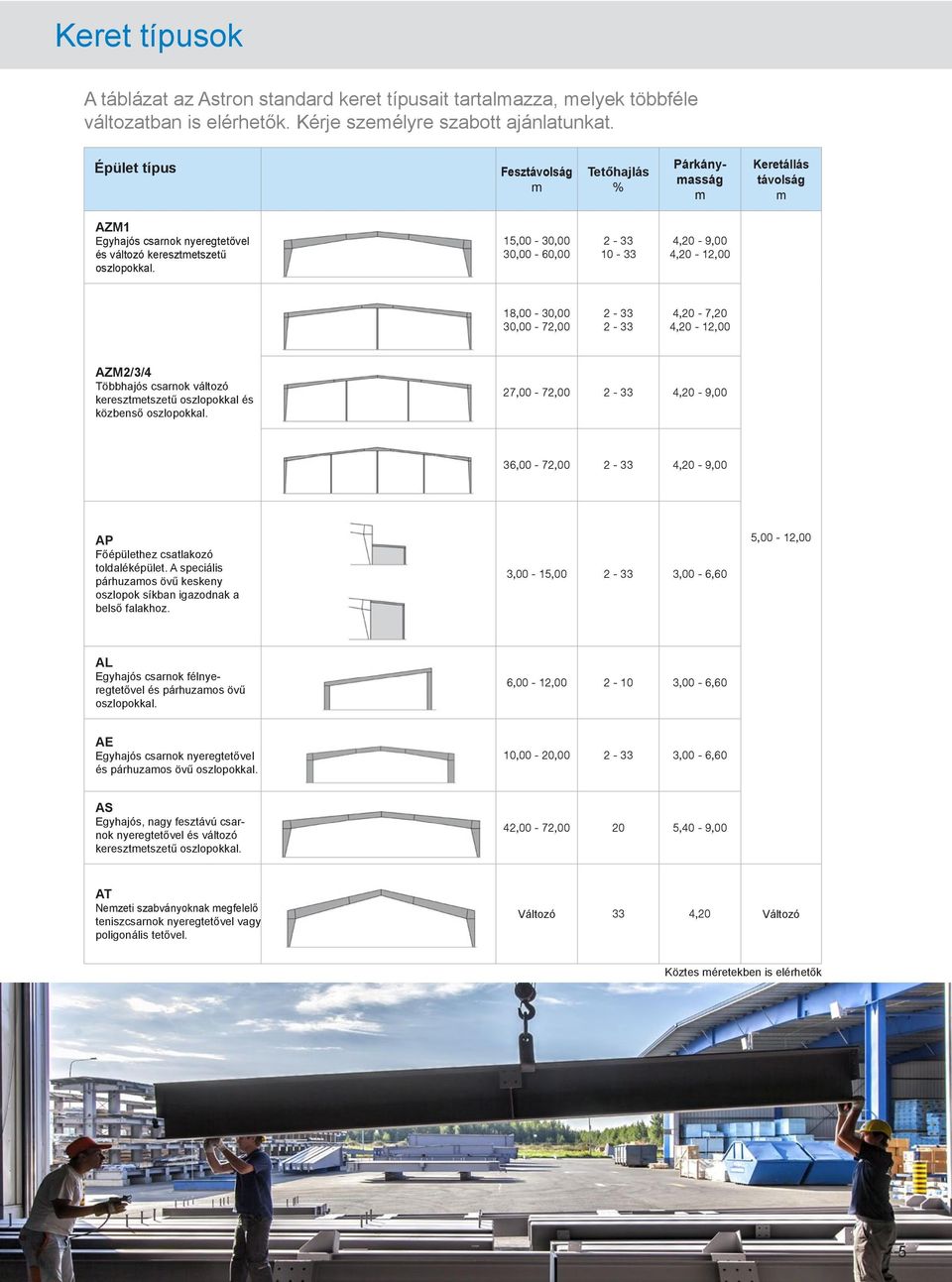

5 Keret típusok A táblázat az Astron standard keret típusait tartalmazza, melyek többféle változatban is elérhetők. Kérje személyre szabott ajánlatunkat. Épület típus Fesztávolság m Tetőhajlás % Párkánymasság m Keretállás távolság m AZM1 Egyhajós csarnok nyeregtetővel és változó keresztmetszetű oszlopokkal. 15,00-30,00 30,00-60, ,20-9,00 4,20-12,00 18,00-30,00 30,00-72, ,20-7,20 4,20-12,00 AZM2/3/4 Többhajós csarnok változó keresztmetszetű oszlopokkal és közbenső oszlopokkal. 27,00-72, ,20-9,00 36,00-72, ,20-9,00 AP Főépülethez csatlakozó toldaléképület. A speciális párhuzamos övű keskeny oszlopok síkban igazodnak a belső falakhoz. 3,00-15, ,00-6,60 5,00-12,00 AL Egyhajós csarnok félnyeregtetővel és párhuzamos övű oszlopokkal. 6,00-12, ,00-6,60 AE Egyhajós csarnok nyeregtetővel és párhuzamos övű oszlopokkal. 10,00-20, ,00-6,60 AS Egyhajós, nagy fesztávú csarnok nyeregtetővel és változó keresztmetszetű oszlopokkal. 42,00-72, ,40-9,00 AT Nemzeti szabványoknak megfelelő teniszcsarnok nyeregtetővel vagy poligonális tetővel. Változó 33 4,20 Változó Köztes méretekben is elérhetők 5

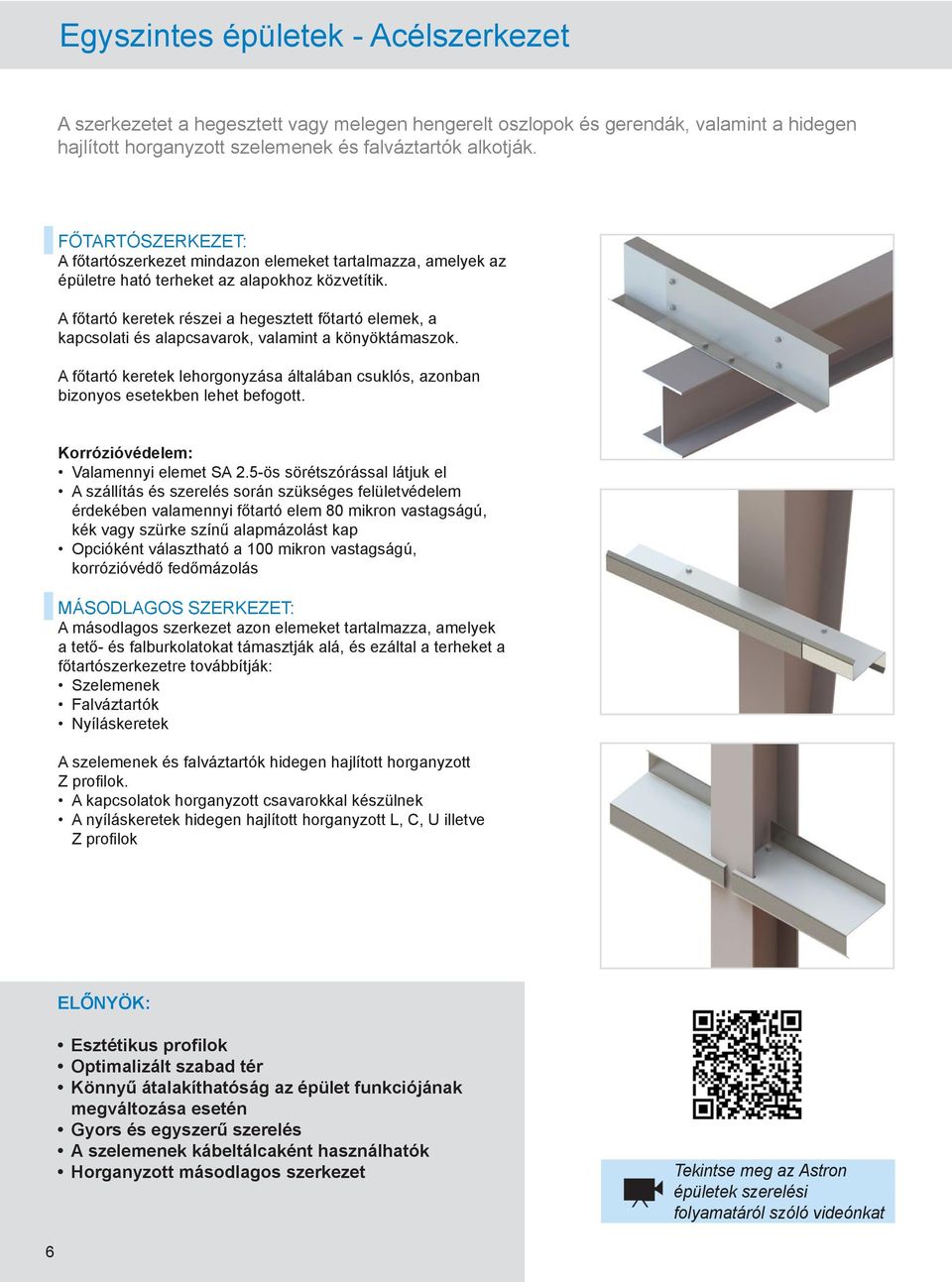

6 Egyszintes épületek - Acélszerkezet A szerkezetet a hegesztett vagy melegen hengerelt oszlopok és gerendák, valamint a hidegen hajlított horganyzott szelemenek és falváztartók alkotják. FŐTARTÓSZERKEZET: A főtartószerkezet mindazon elemeket tartalmazza, amelyek az épületre ható terheket az alapokhoz közvetítik. A főtartó keretek részei a hegesztett főtartó elemek, a kapcsolati és alapcsavarok, valamint a könyöktámaszok. A főtartó keretek lehorgonyzása általában csuklós, azonban bizonyos esetekben lehet befogott. Korrózióvédelem: Valamennyi elemet SA 2.5-ös sörétszórással látjuk el A szállítás és szerelés során szükséges felületvédelem érdekében valamennyi főtartó elem 80 mikron vastagságú, kék vagy szürke színű alapmázolást kap Opcióként választható a 100 mikron vastagságú, korrózióvédő fedőmázolás MÁSODLAGOS SZERKEZET: A másodlagos szerkezet azon elemeket tartalmazza, amelyek a tető- és falburkolatokat támasztják alá, és ezáltal a terheket a főtartószerkezetre továbbítják: Szelemenek Falváztartók Nyíláskeretek A szelemenek és falváztartók hidegen hajlított horganyzott Z profilok. A kapcsolatok horganyzott csavarokkal készülnek A nyíláskeretek hidegen hajlított horganyzott L, C, U illetve Z profilok ELŐNYÖK: Esztétikus profilok Optimalizált szabad tér Könnyű átalakíthatóság az épület funkciójának megváltozása esetén Gyors és egyszerű szerelés A szelemenek kábeltálcaként használhatók Horganyzott másodlagos szerkezet Tekintse meg az Astron épületek szerelési folyamatáról szóló videónkat 6

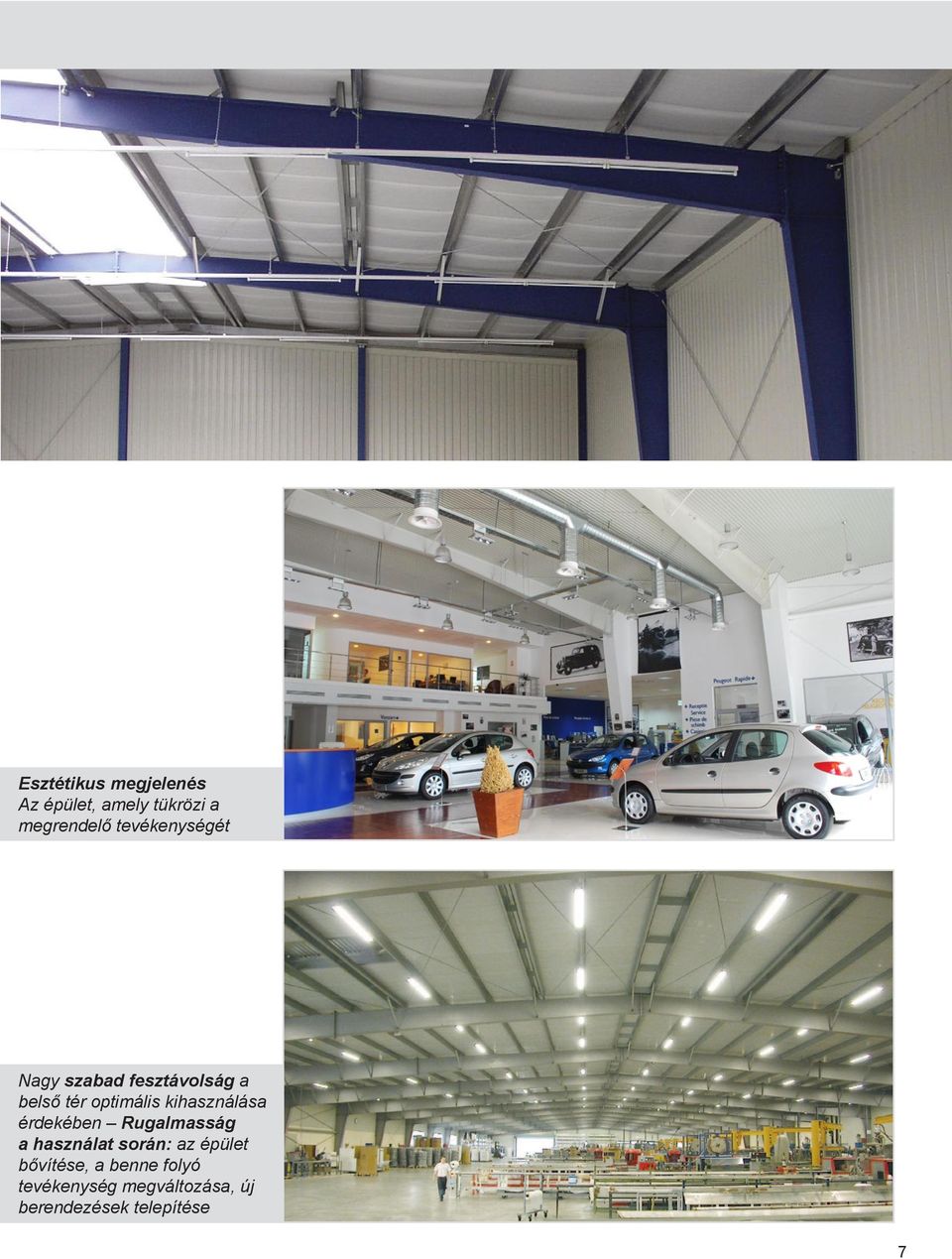

7 Esztétikus megjelenés Az épület, amely tükrözi a megrendelő tevékenységét Nagy szabad fesztávolság a belső tér optimális kihasználása érdekében Rugalmasság a használat során: az épület bővítése, a benne folyó tevékenység megváltozása, új berendezések telepítése 7

8 Többszintes épületek - Acélszerkezet A szerkezetet oszlopok, gerendák, valamint merevítő elemek alkotják. A gerendák és oszlopok melegen hengerelt vagy hegesztett szelvények, a szelemenek és falváztartók hidegen hajlított horganyzott elemek. ACÉLSZERKEZET: Az oszlopokat az alaptestben elhelyezett alapcsavarokhoz kell rögzíteni. A szerkezeti elemeket horganyzott, nagyszilárdságú csavarokkal kell egymáshoz kapcsolni. Valamennyi hegesztett és melegen hengerelt szerkezeti elem SA 2.5 szerint homokfúvott, és 80 mikron vastagságú kék, illetve szürke alapmázolással van ellátva. Alternatív megoldás az elemek tüzihorganyzása. A térbeli modellezés során karcsú oszlopok tervezhetők, így megvalósul a megrendelői igény és a költségek optimalizálása. INODEK FÖDÉMGERENDÁK: A födémelemeket az oszlopokhoz homloklemezekkel rögzített INODEK gerendákra kell helyezni. MEREVÍTŐ ELEMEK: Az épület vízszintes irányú merevségét a födémelemek tárcsahatása és a tetőben elhelyezett szélrácsok biztosítják. A homlokzat és az épület funkciójának függvényében a függőleges stabilitást további elemek biztosítják, amelyek bizonyos feltételek mellett kombinálhatók. Ezek lehetnek szélrács (elsősorban; olcsó és igen hatékony) merevítő keret, amely kapuk és ablakok elhelyezésénél rugalmasabb megoldás beton falak vagy beton magok, mint liftakna vagy lépcsőház ELŐNYÖK: Kevés oszlop, ezáltal nagyobb terek Alacsony épületmagasság a födémbe rejtett gerendák révén Térbeli tervezés optimalizált koncepció Gyors és egyszerű szerelés a csavarozott kapcsolatoknak köszönhetően Tekintse meg a jobb oldali épületről készült videónkat 8

9 Integrált födémrendszer (födémbe rejtett gerendák). A fűtő- és szellőző rendszerek egyszerű és olcsó beépítése Karcsú szerkezet Gyors és könnyű szerelés A csökkentett födémmagasság által az épület magassága is kisebb

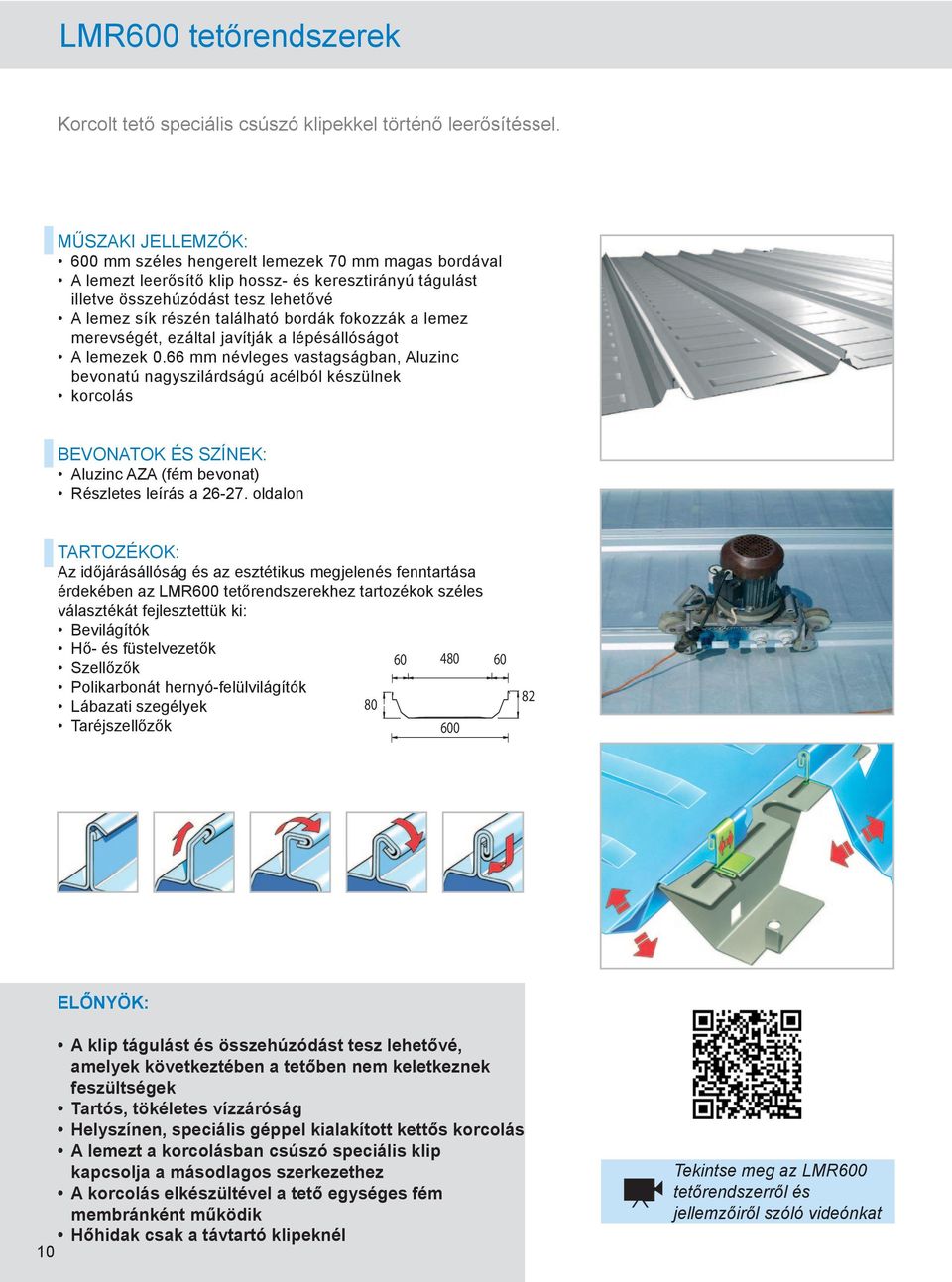

10 LMR600 tetőrendszerek Korcolt tető speciális csúszó klipekkel történő leerősítéssel. Műszaki jellemzők: 600 mm széles hengerelt lemezek 70 mm magas bordával A lemezt leerősítő klip hossz- és keresztirányú tágulást illetve összehúzódást tesz lehetővé A lemez sík részén található bordák fokozzák a lemez merevségét, ezáltal javítják a lépésállóságot A lemezek 0.66 mm névleges vastagságban, Aluzinc bevonatú nagyszilárdságú acélból készülnek korcolás Bevonatok és színek: Aluzinc AZA (fém bevonat) Részletes leírás a oldalon Tartozékok: Az időjárásállóság és az esztétikus megjelenés fenntartása érdekében az LMR600 tetőrendszerekhez tartozékok széles választékát fejlesztettük ki: Bevilágítók Hő- és füstelvezetők Szellőzők Polikarbonát hernyó-felülvilágítók Lábazati szegélyek 80 Taréjszellőzők ELŐNYÖK: A klip tágulást és összehúzódást tesz lehetővé, amelyek következtében a tetőben nem keletkeznek feszültségek Tartós, tökéletes vízzáróság Helyszínen, speciális géppel kialakított kettős korcolás A lemezt a korcolásban csúszó speciális klip kapcsolja a másodlagos szerkezethez A korcolás elkészültével a tető egységes fém membránként működik Hőhidak csak a távtartó klipeknél 10 Tekintse meg az LMR600 tetőrendszerről és jellemzőiről szóló videónkat

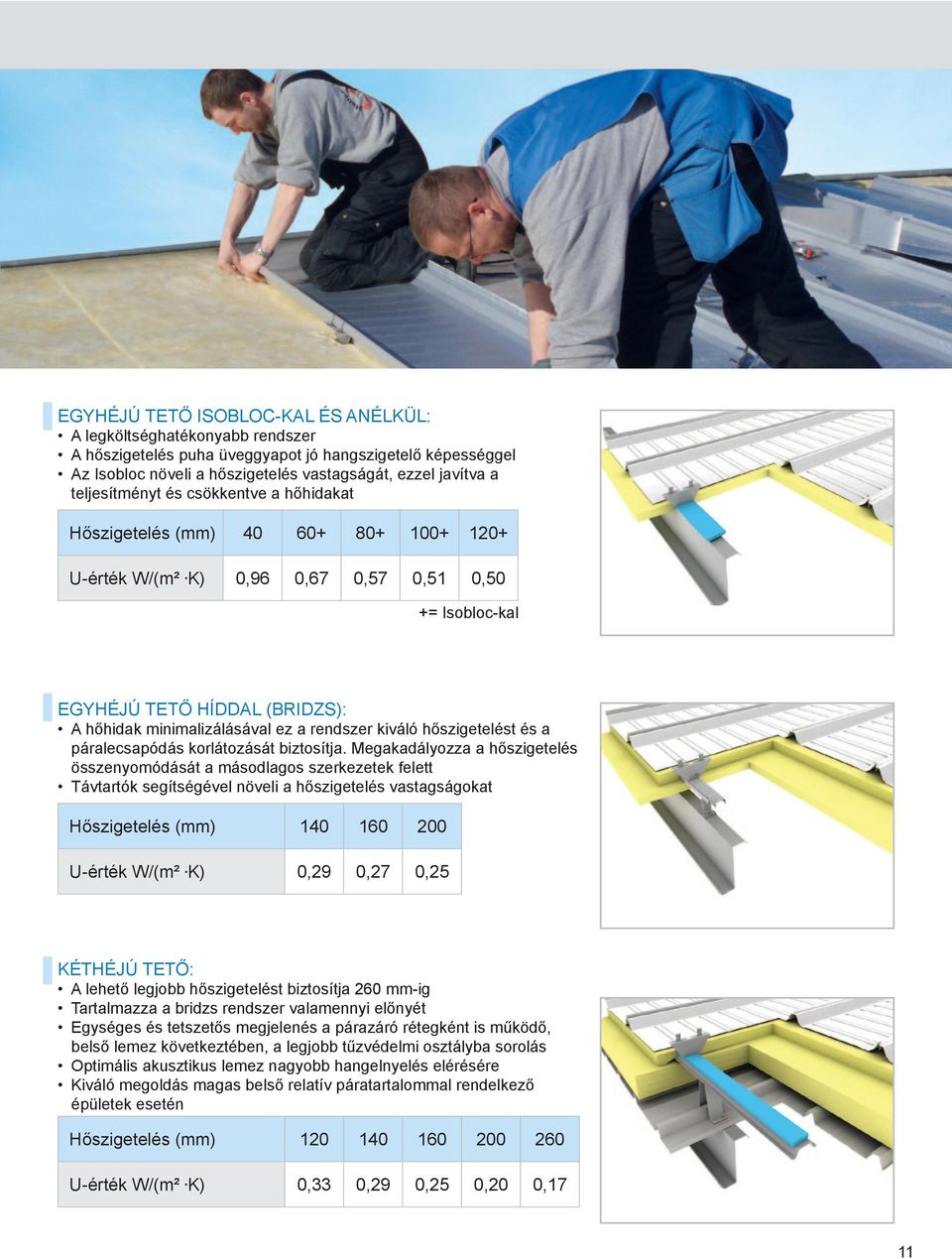

11 EGYHÉJÚ TETŐ ISOBLOC-KAL ÉS ANÉLKÜL: A legköltséghatékonyabb rendszer A hőszigetelés puha üveggyapot jó hangszigetelő képességgel Az Isobloc növeli a hőszigetelés vastagságát, ezzel javítva a teljesítményt és csökkentve a hőhidakat Hőszigetelés (mm) U-érték W/(m² K) 0,96 0,67 0,57 0,51 0,50 += Isobloc-kal EGYHÉJÚ TETŐ HÍDDAL (BRIDZS): A hőhidak minimalizálásával ez a rendszer kiváló hőszigetelést és a páralecsapódás korlátozását biztosítja. Megakadályozza a hőszigetelés összenyomódását a másodlagos szerkezetek felett Távtartók segítségével növeli a hőszigetelés vastagságokat Hőszigetelés (mm) U-érték W/(m² K) 0,29 0,27 0,25 KÉTHÉJÚ TETŐ: A lehető legjobb hőszigetelést biztosítja 260 mm-ig Tartalmazza a bridzs rendszer valamennyi előnyét Egységes és tetszetős megjelenés a párazáró rétegként is működő, belső lemez következtében, a legjobb tűzvédelmi osztályba sorolás Optimális akusztikus lemez nagyobb hangelnyelés elérésére Kiváló megoldás magas belső relatív páratartalommal rendelkező épületek esetén Hőszigetelés (mm) U-érték W/(m² K) 0,33 0,29 0,25 0,20 0,17 11

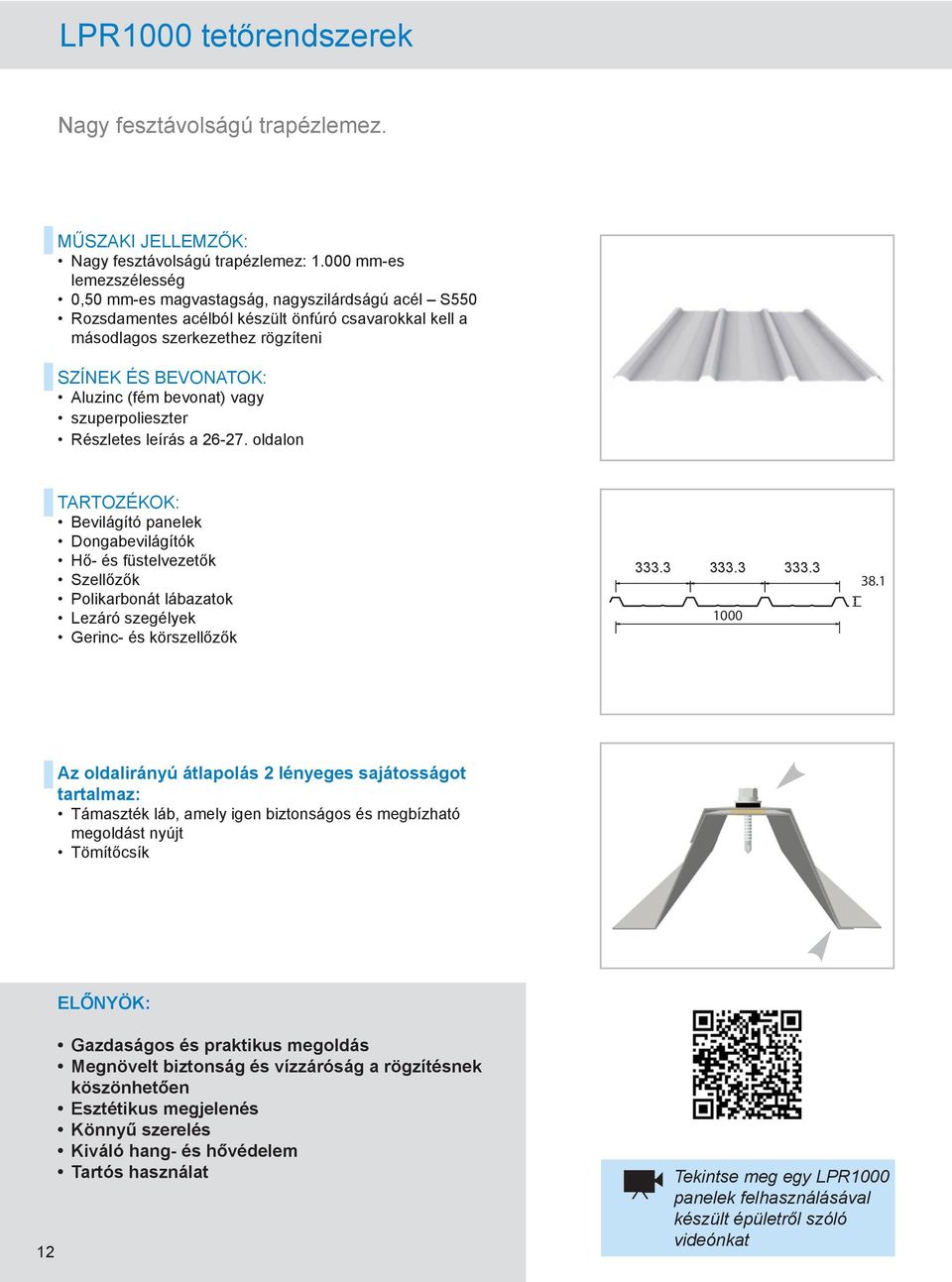

12 LPR1000 tetőrendszerek Nagy fesztávolságú trapézlemez. Műszaki jellemzők: Nagy fesztávolságú trapézlemez: mm-es lemezszélesség 0,50 mm-es magvastagság, nagyszilárdságú acél S550 Rozsdamentes acélból készült önfúró csavarokkal kell a másodlagos szerkezethez rögzíteni Színek és bevonatok: Aluzinc (fém bevonat) vagy szuperpolieszter Részletes leírás a oldalon Tartozékok: Bevilágító panelek Dongabevilágítók Hő- és füstelvezetők Szellőzők Polikarbonát lábazatok Lezáró szegélyek Gerinc- és körszellőzők Az oldalirányú átlapolás 2 lényeges sajátosságot tartalmaz: Támaszték láb, amely igen biztonságos és megbízható megoldást nyújt Tömítőcsík Előnyök: 12 Gazdaságos és praktikus megoldás Megnövelt biztonság és vízzáróság a rögzítésnek köszönhetően Esztétikus megjelenés Könnyű szerelés Kiváló hang- és hővédelem Tartós használat Tekintse meg egy LPR1000 panelek felhasználásával készült épületről szóló videónkat

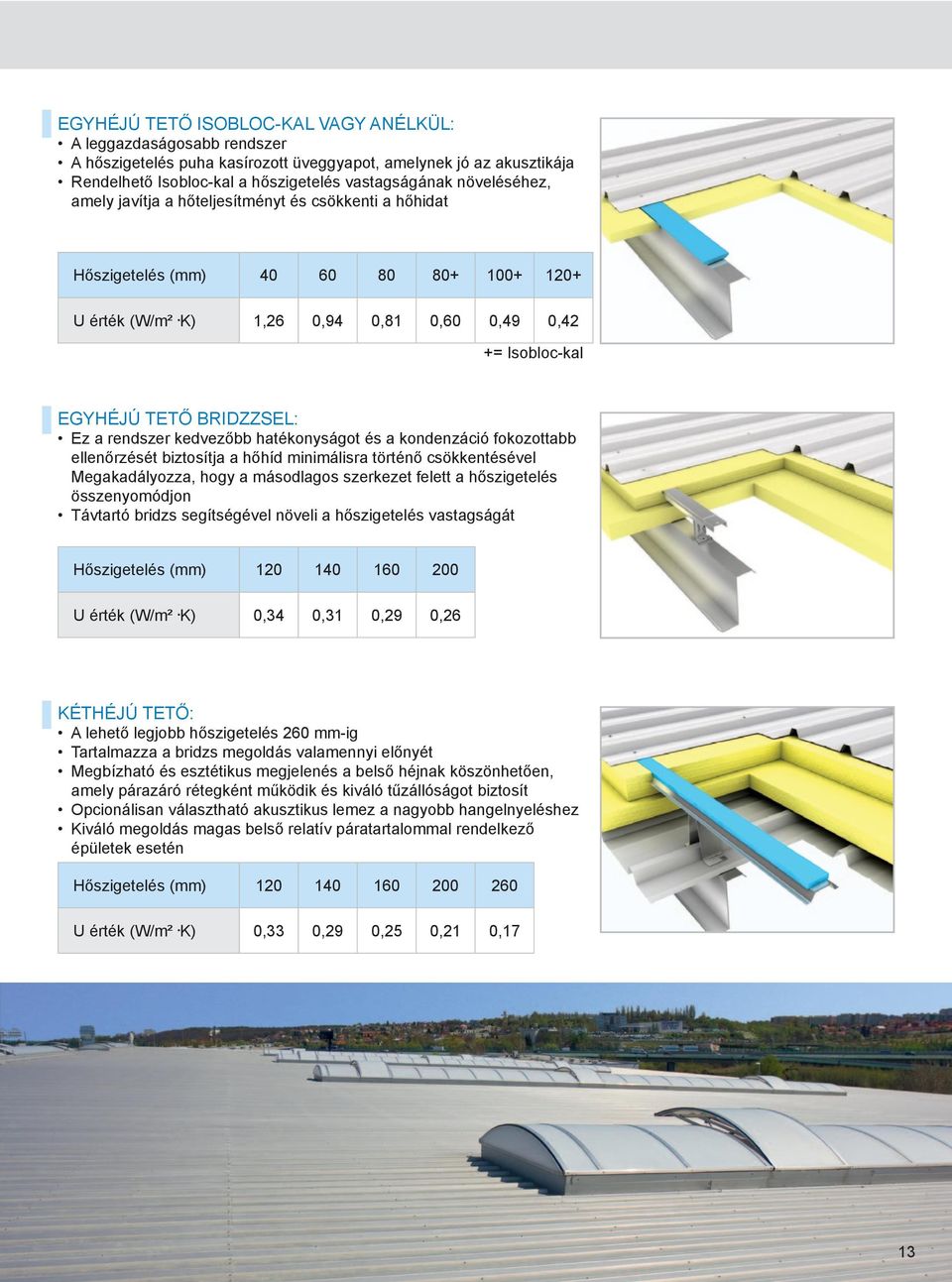

13 Egyhéjú tető Isobloc-kal vagy anélkül: A leggazdaságosabb rendszer A hőszigetelés puha kasírozott üveggyapot, amelynek jó az akusztikája Rendelhető Isobloc-kal a hőszigetelés vastagságának növeléséhez, amely javítja a hőteljesítményt és csökkenti a hőhidat Hőszigetelés (mm) U érték (W/m² K) 1,26 0,94 0,81 0,60 0,49 0,42 += Isobloc-kal Egyhéjú tető bridzzsel: Ez a rendszer kedvezőbb hatékonyságot és a kondenzáció fokozottabb ellenőrzését biztosítja a hőhíd minimálisra történő csökkentésével Megakadályozza, hogy a másodlagos szerkezet felett a hőszigetelés összenyomódjon Távtartó bridzs segítségével növeli a hőszigetelés vastagságát Hőszigetelés (mm) U érték (W/m² K) 0,34 0,31 0,29 0,26 Kéthéjú tető: A lehető legjobb hőszigetelés 260 mm-ig Tartalmazza a bridzs megoldás valamennyi előnyét Megbízható és esztétikus megjelenés a belső héjnak köszönhetően, amely párazáró rétegként működik és kiváló tűzállóságot biztosít Opcionálisan választható akusztikus lemez a nagyobb hangelnyeléshez Kiváló megoldás magas belső relatív páratartalommal rendelkező épületek esetén Hőszigetelés (mm) U érték (W/m² K) 0,33 0,29 0,25 0,21 0,17 13

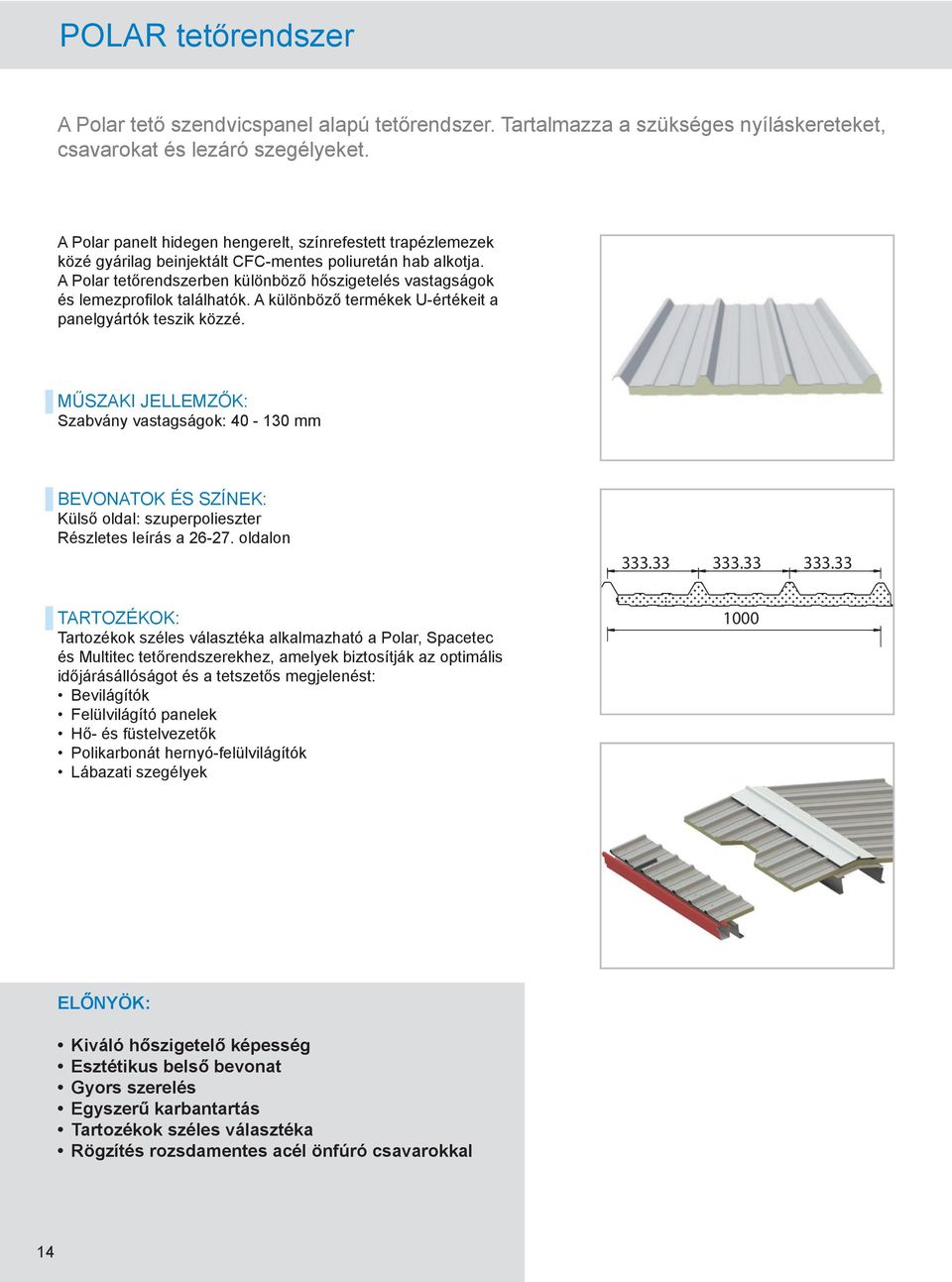

14 POLAR tetőrendszer A Polar tető szendvicspanel alapú tetőrendszer. Tartalmazza a szükséges nyíláskereteket, csavarokat és lezáró szegélyeket. A Polar panelt hidegen hengerelt, színrefestett trapézlemezek közé gyárilag beinjektált CFC-mentes poliuretán hab alkotja. A Polar tetőrendszerben különböző hőszigetelés vastagságok és lemezprofilok találhatók. A különböző termékek U-értékeit a panelgyártók teszik közzé. Műszaki jellemzők: Szabvány vastagságok: mm Bevonatok és színek: Külső oldal: szuperpolieszter Részletes leírás a oldalon Tartozékok: Tartozékok széles választéka alkalmazható a Polar, Spacetec és Multitec tetőrendszerekhez, amelyek biztosítják az optimális időjárásállóságot és a tetszetős megjelenést: Bevilágítók Felülvilágító panelek Hő- és füstelvezetők Polikarbonát hernyó-felülvilágítók Lábazati szegélyek 1000 ELŐNYÖK: Kiváló hőszigetelő képesség Esztétikus belső bevonat Gyors szerelés Egyszerű karbantartás Tartozékok széles választéka Rögzítés rozsdamentes acél önfúró csavarokkal 14

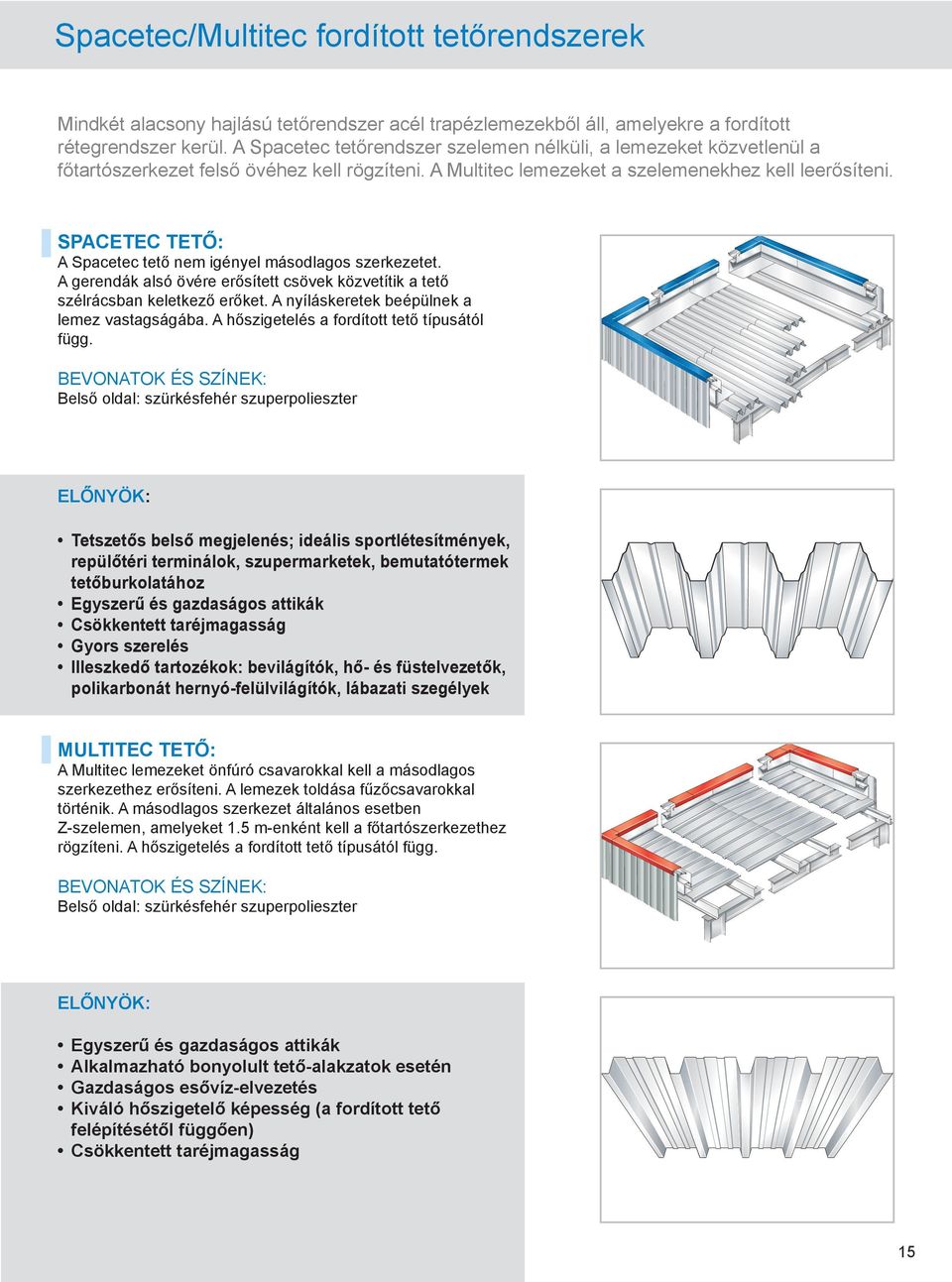

15 Spacetec/Multitec fordított tetőrendszerek Mindkét alacsony hajlású tetőrendszer acél trapézlemezekből áll, amelyekre a fordított rétegrendszer kerül. A Spacetec tetőrendszer szelemen nélküli, a lemezeket közvetlenül a főtartószerkezet felső övéhez kell rögzíteni. A Multitec lemezeket a szelemenekhez kell leerősíteni. SPACETEC TETŐ: A Spacetec tető nem igényel másodlagos szerkezetet. A gerendák alsó övére erősített csövek közvetítik a tető szélrácsban keletkező erőket. A nyíláskeretek beépülnek a lemez vastagságába. A hőszigetelés a fordított tető típusától függ. Bevonatok és színek: Belső oldal: szürkésfehér szuperpolieszter ELŐNYÖK: Tetszetős belső megjelenés; ideális sportlétesítmények, repülőtéri terminálok, szupermarketek, bemutatótermek tetőburkolatához Egyszerű és gazdaságos attikák Csökkentett taréjmagasság Gyors szerelés Illeszkedő tartozékok: bevilágítók, hő- és füstelvezetők, polikarbonát hernyó-felülvilágítók, lábazati szegélyek MULTITEC TETŐ: A Multitec lemezeket önfúró csavarokkal kell a másodlagos szerkezethez erősíteni. A lemezek toldása fűzőcsavarokkal történik. A másodlagos szerkezet általános esetben Z-szelemen, amelyeket 1.5 m-enként kell a főtartószerkezethez rögzíteni. A hőszigetelés a fordított tető típusától függ. Bevonatok és színek: Belső oldal: szürkésfehér szuperpolieszter ELŐNYÖK: Egyszerű és gazdaságos attikák Alkalmazható bonyolult tető-alakzatok esetén Gazdaságos esővíz-elvezetés Kiváló hőszigetelő képesség (a fordított tető felépítésétől függően) Csökkentett taréjmagasság 15

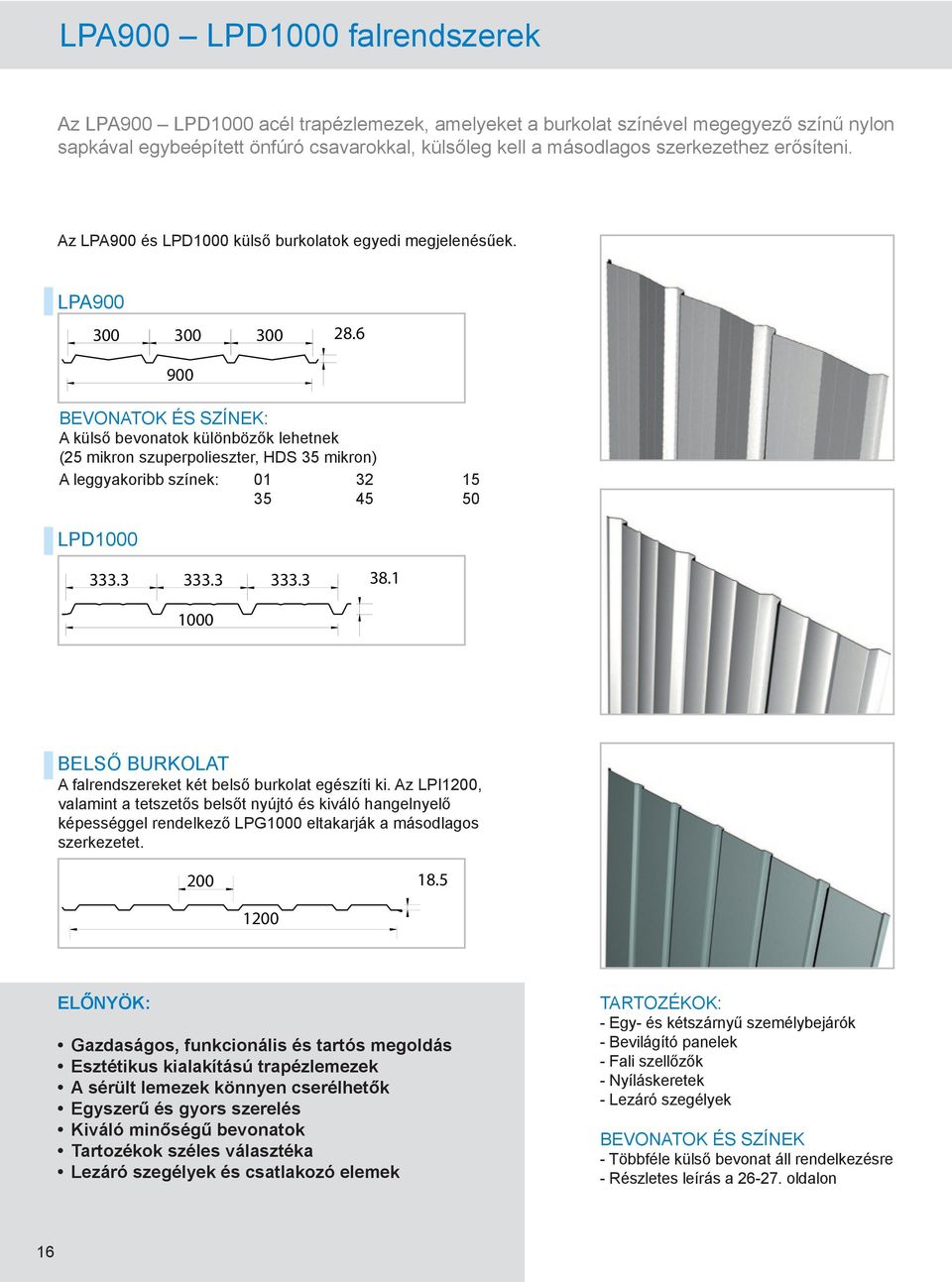

16 LPA900 LPD1000 falrendszerek Az LPA900 LPD1000 acél trapézlemezek, amelyeket a burkolat színével megegyező színű nylon sapkával egybeépített önfúró csavarokkal, külsőleg kell a másodlagos szerkezethez erősíteni. Az LPA900 és LPD1000 külső burkolatok egyedi megjelenésűek. LPA Bevonatok és színek: A külső bevonatok különbözők lehetnek (25 mikron szuperpolieszter, HDS 35 mikron) A leggyakoribb 300 színek: LPD BELSŐ BURKOLAT A falrendszereket két belső 1200 burkolat egészíti ki. Az LPI1200, valamint a tetszetős belsőt 1200 nyújtó és kiváló hangelnyelő képességgel rendelkező LPG1000 eltakarják a másodlagos szerkezetet ELŐNYÖK: Gazdaságos, funkcionális és tartós megoldás Esztétikus kialakítású trapézlemezek A sérült lemezek könnyen cserélhetők Egyszerű és gyors szerelés Kiváló minőségű bevonatok Tartozékok széles választéka Lezáró szegélyek és csatlakozó elemek TARTOZÉKOK: - Egy- és kétszárnyű személybejárók - Bevilágító panelek - Fali szellőzők - Nyíláskeretek - Lezáró szegélyek BEVONATOK ÉS SZÍNEK - Többféle külső bevonat áll rendelkezésre - Részletes leírás a oldalon 16

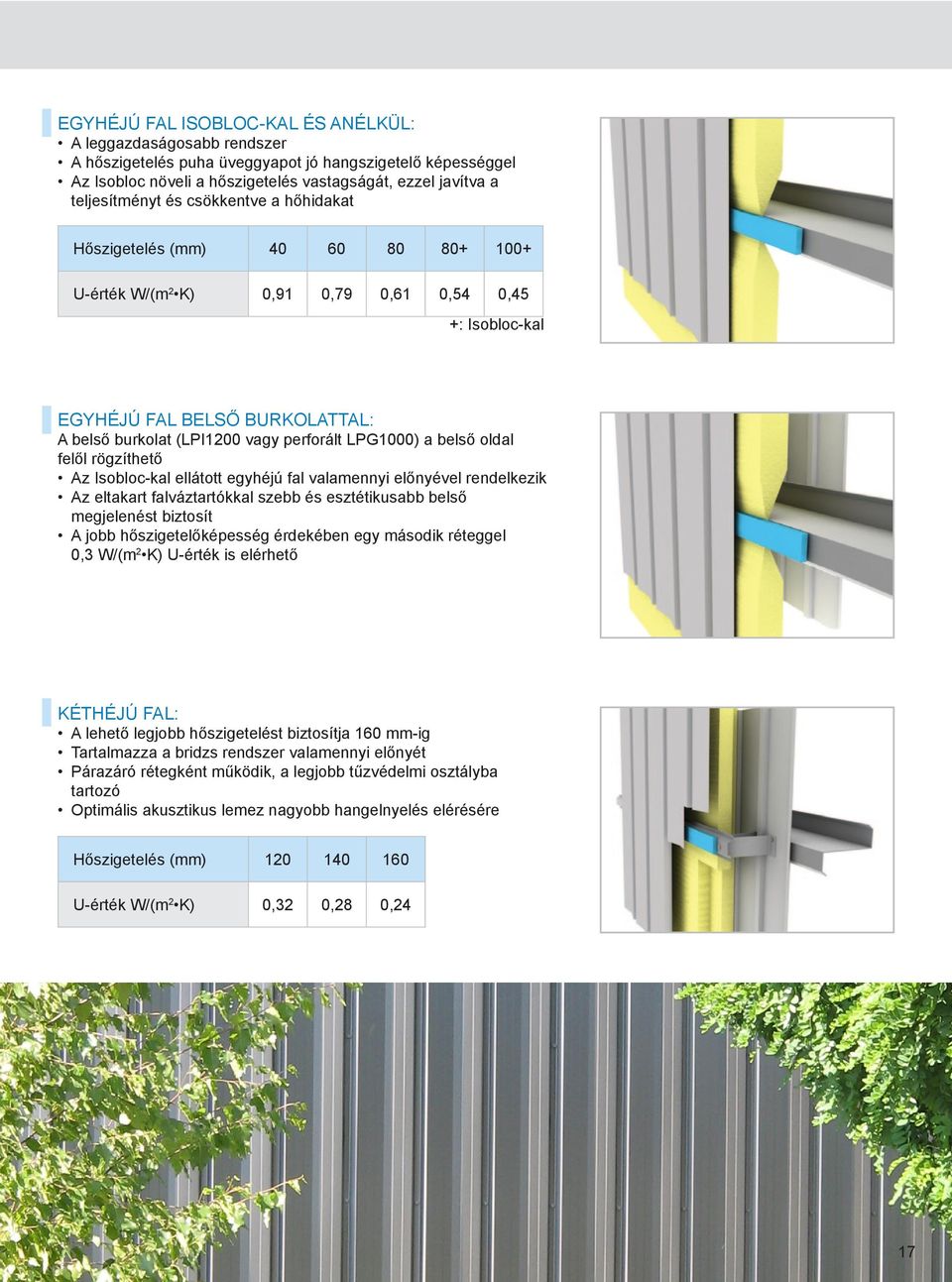

17 EGYHÉJÚ FAL ISOBLOC-KAL ÉS ANÉLKÜL: A leggazdaságosabb rendszer A hőszigetelés puha üveggyapot jó hangszigetelő képességgel Az Isobloc növeli a hőszigetelés vastagságát, ezzel javítva a teljesítményt és csökkentve a hőhidakat Hőszigetelés (mm) U-érték W/(m 2 K) 0,91 0,79 0,61 0,54 0,45 +: Isobloc-kal EGYHÉJÚ FAL BELSŐ BURKOLATTAL: A belső burkolat (LPI1200 vagy perforált LPG1000) a belső oldal felől rögzíthető Az Isobloc-kal ellátott egyhéjú fal valamennyi előnyével rendelkezik Az eltakart falváztartókkal szebb és esztétikusabb belső megjelenést biztosít A jobb hőszigetelőképesség érdekében egy második réteggel 0,3 W/(m 2 K) U-érték is elérhető KÉTHÉJÚ FAL: A lehető legjobb hőszigetelést biztosítja 160 mm-ig Tartalmazza a bridzs rendszer valamennyi előnyét Párazáró rétegként működik, a legjobb tűzvédelmi osztályba tartozó Optimális akusztikus lemez nagyobb hangelnyelés elérésére Hőszigetelés (mm) U-érték W/(m 2 K) 0,32 0,28 0,24 17

18 POLAR falrendszerek A Polar fal szendvicspanel alapú falrendszer. Tartalmazza a szükséges nyíláskereteket, csavarokat és lezáró szegélyeket. A Polar falrendszerben különböző hőszigetelés vastagságok és lemezprofilok találhatók. A Polar panelt hidegen hengerelt, színrefestett trapézlemezek közé gyárilag beinjektált CFCmentes poliuretán hab alkotja. A hornyos toldás biztosítja a vízzárást. Műszaki jellemzők: Panelvastagság 120 mm-ig Szélesség: mm A különböző termékek U-értékeit a panelgyártók teszik közzé. Rögzítés: A függőlegesen elhelyezett POLAR paneleket színükkel megegyező műanyag sapkával egybeépített speciális csavarokkal, illetve opcióként rejtett csavarokkal kell a másodlagos szerkezethez rögzíteni. Bevonatok és színek: A POLAR falrendszerek különböző bevonatokkal készülnek, amelyek ellenállnak a különböző időjárási viszonyoknak. A külső bevonatokat és színeket a panelgyártók teszik közzé. Belső bevonat: szürkésfehér szuperpolieszter Tartozékok: A POLAR falrendszerekhez illeszkedő, a vízzáróságot és a tetszetős megjelenést biztosító tartozékok széles választéka a következőket tartalmazza: Egy- és kétszárnyű személybejárók Teherkapuk Ablakkeretek Nyíláskeretek Fali szellőzők Lezáró szegélyek ELŐNYÖK: Kiváló hőszigetelő képesség Esztétikus külső és belső bevonat Egyszerű karbantartás Gyors szerelés Tartozékok széles választéka 18

19 SINUTHERM falrendszer A SINUTHERM fal szendvicspanel alapú falrendszer. A külső lemez szinuszhullámú, a belső felület enyhén bordázott. A SINUTHERM panelt hidegen hengerelt, színrefestett trapézlemezek közé gyárilag beinjektált CFC-mentes poliuretán hab alkotja. A lemezek mindkét oldalát GALFAN védelemmel látják el, és külső bevonatuk szuperpolieszter vagy PVDF. Műszaki jellemzők: A függőleges panelcsatlakozásokat bevonatos alumínium U-profilok képezik. Panelvastagság 84 mm Szélesség: mm (8*125 mm-es modul) Tűzvédelmi besorolás: B-s3, d0 az EN szerint U-érték: 0,34 W/(m 2 K) Rögzítés: A vízszintesen elhelyezett paneleket a hosszanti átlapolásba rejtett önmetsző csavarokkal kell a kiegészítő másodlagos szerkezethez rögzíteni. Az átlapolásokat gyárilag időjárásálló tömítéssel látják el. Bevonatok és színek: Külső oldal: szuperpolieszter Belső oldal: szuperpolieszter világosszürke színben Részletes leírás a oldalon Tartozékok: A SINUTHERM falrendszerhez illeszkedő, a vízzáróságot és a tetszetős megjelenést biztosító tartozékok széles választéka a következőket tartalmazza: Egy- és kétszárnyű személybejárók Teherkapuk Ablakkeretek Nyíláskeretek Fali szellőzők Lezáró szegélyek ELŐNYÖK: Tetszetős megjelenésű, vízszintesen elhelyezett szendvicspanel Rejtett rögzítés Kiváló hőszigetelő képesség Gyors szerelés Tartozékok széles választéka 19

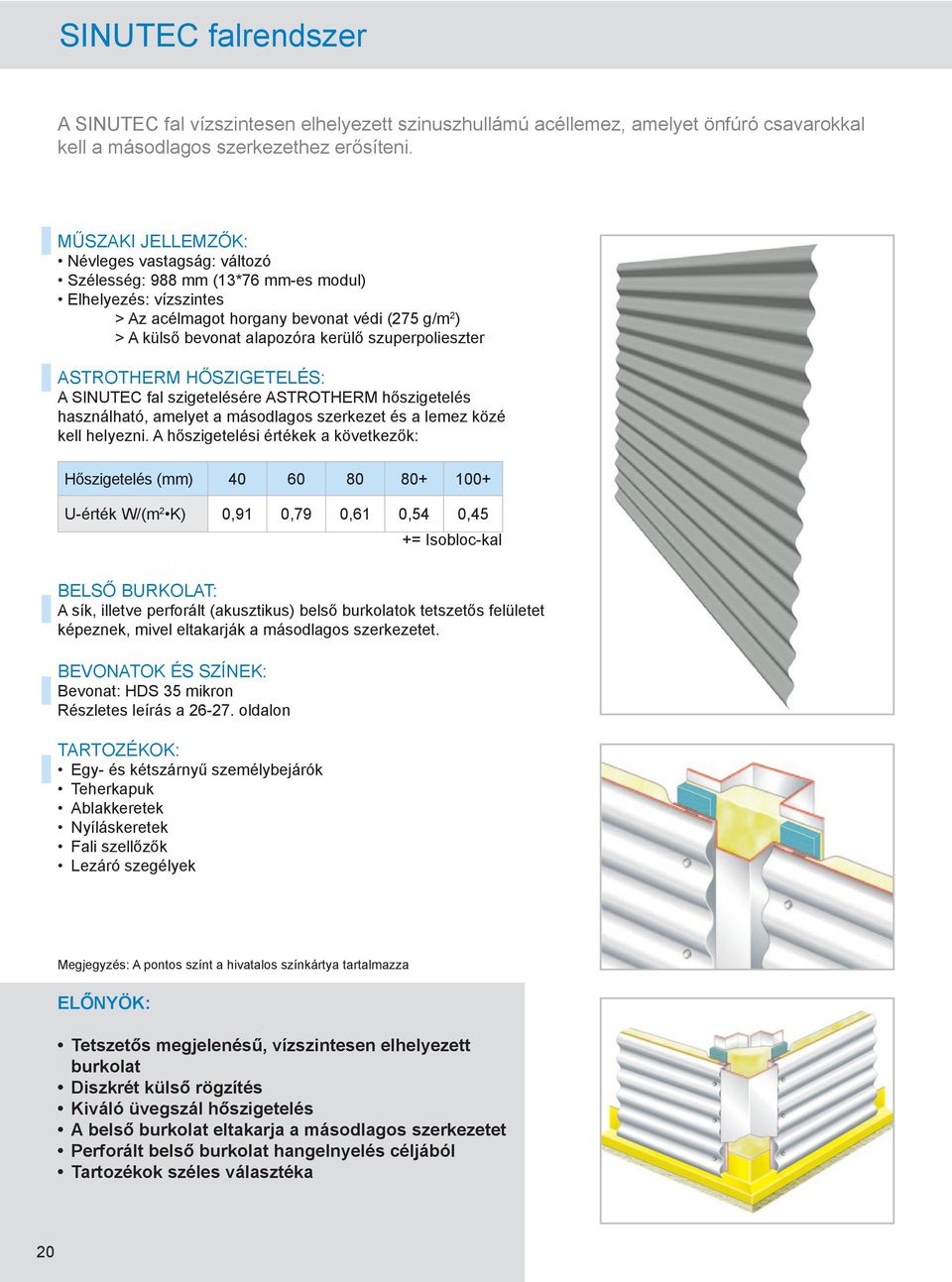

20 SINUTEC falrendszer A SINUTEC fal vízszintesen elhelyezett szinuszhullámú acéllemez, amelyet önfúró csavarokkal kell a másodlagos szerkezethez erősíteni. Műszaki jellemzők: Névleges vastagság: változó Szélesség: 988 mm (13*76 mm-es modul) Elhelyezés: vízszintes > Az acélmagot horgany bevonat védi (275 g/m 2 ) > A külső bevonat alapozóra kerülő szuperpolieszter ASTROTHERM hőszigetelés: A SINUTEC fal szigetelésére ASTROTHERM hőszigetelés használható, amelyet a másodlagos szerkezet és a lemez közé kell helyezni. A hőszigetelési értékek a következők: Hőszigetelés (mm) U-érték W/(m 2 K) 0,91 0,79 0,61 0,54 0,45 += Isobloc-kal Belső burkolat: A sík, illetve perforált (akusztikus) belső burkolatok tetszetős felületet képeznek, mivel eltakarják a másodlagos szerkezetet. Bevonatok és színek: Bevonat: HDS 35 mikron Részletes leírás a oldalon Tartozékok: Egy- és kétszárnyű személybejárók Teherkapuk Ablakkeretek Nyíláskeretek Fali szellőzők Lezáró szegélyek Megjegyzés: A pontos színt a hivatalos színkártya tartalmazza ELŐNYÖK: Tetszetős megjelenésű, vízszintesen elhelyezett burkolat Diszkrét külső rögzítés Kiváló üvegszál hőszigetelés A belső burkolat eltakarja a másodlagos szerkezetet Perforált belső burkolat hangelnyelés céljából Tartozékok széles választéka 20

21 KAZETTÁS falrendszer A vízszintesen fektetett kazettás fal bordás acéllemezekből áll, amelyeket speciális szegeccsel közvetlenül a keretoszlop külső övére kell erősíteni. A külső burkolat lehet függőleges vagy vízszintes. Műszaki jellemzők: Névleges vastagság: változó Szélesség: 600 mm Bordamagasság: 120 mm Másodlagos szerkezet: A kazettás falrendszer nem igényel másodlagos szerkezetet, a lemezek áthidalják a teljes keretállás-távolságot. A kis és közepes méretű nyíláskeret szerkezete beépül a kazettás fal vastagságába. Hőszigetelés: A kazettás falak számára külön erre a célra kifejlesztett nagy sűrűségű üveggyapot paplan áll rendelkezésre. A hőszigetelés takarja a lemezek toldását is. A toldásoknál Isobloc-ot kell elhelyezni a jobb hőszigetelő képesség elérésére. Bevonatok és színek: Belső oldal: szürkésfehér szuperpolieszter Tartozékok: Egy- és kétszárnyű személybejárók Teherkapuk Ablakkeretek Nyíláskeretek Fali szellőzők Lezáró szegélyek ELŐNYÖK: Vonzó belső felület Egyszerű és gazdaságos attikák, legtöbbször alacsony tetőhajlás esetén A nyíláskeretek beépülnek a kazettás falba Vízszintes vagy függőleges külső burkolat Kiváló hő- és hangszigetelés Gyors szerelés 21

22 ASTROTHERM hőszigetelés Az ASTROTHERM hőszigetelés tartalmazza az üvegszál paplant és az arra ragasztott párazáró réteget. Az Isobloc jelentős mértékben csökkenti a hőhidakat, az Alustrip pedig a hőszigetelés toldásokat teszi tetszetősebbé. HŐSZIGETELŐ PAPLAN: Hőre keményedő, egyenletesen eloszló hosszú szálú, szintetikus gyanta alapú, első osztályú üvegszálból készült rugalmas paplan, amely nem tartalmaz maradék illetve használt anyagokat. Sűrűség: 16 kg/m 3 Hővezető képesség: 0,037 W/(m K) Névleges vastagság: 40, 60, 80, 100 mm Hossz: Az egyes projektek méreteinek megfelelően szabva és tekercselve Csomagolás: perforált polietilén zacskókban, a felhasználási hely (fal, tető) pontos megjelölésével PÁRAZÁRÓ RÉTEGEK: A hőszigetelő paplanhoz ragasztott üvegszál rácsozású film. A párazáró réteg szélesebb a paplannál; ezen megerősített (80 mm) fülekkel kell a hőszigetelés csíkokat egymáshoz rögzíteni. BEÉPÍTÉS: A kigöngyölt Astrotherm hőszigetelést meg kell feszíteni a szelemenek illetve a falváztartók felett (kivéve kéthéjú tető esetén). A hosszirányú toldást a szomszédos fülek kétszeres összetűzésével kell megoldani, amely biztosítja a párazáró réteg folytonosságát. RAGASZTÓ: A párazáró réteget égéskésleltető ragasztóanyaggal ragasztjuk a hőszigetelő paplanhoz. ISOBLOC: Az Isobloc extrudált polisztirénből készült hőszigetelő csík, amely a szelemenek és falváztartók fölé helyezve jelentős mértékben csökkenti a hőhidakat. ALUSTRIP: Az Alustrip színrefestett csík, amelyet a szelemenekre merőlegesen fektetve kell az oldalirányú hőszigetelés toldások alá helyezni. Ez nem csak a beépítést könnyíti meg, hanem esztétikussá teszi a belső oldalt is. Megjegyzés: Az Alustrip opcionális termék ELŐNYÖK: Hő- és hangszigetelés Kiváló hőszigetelési értékek Méretre gyártott; csekély hulladék Hosszú élettartamú, nagy sűrűségű üvegszál Párazáró rétegek széles választéka Kiváló tűzállósági osztályba sorolás Gyors beépítés Tekintse meg az Astron épületek gyártásáról szóló videónkat 22

23 ASTROTHERM U-értékek: Vastagság (mm) U-érték W/(m 2 K) 0,82 0,57 0,43 0,35 A párazáró rétegek jellemzői és az EU tűzvédelmi osztályba sorolások Típus Tűzvédelmi osztályba sorolás Meghatározás Legfontosabb jellemzők ASA A1 festett alufólia nem égehető üvegszál erősítésű világosszürke színű alumínium film AVS A2-s1, d0 festett alufólia kiváló tűzvédelmi osztályba sorolás üvegszál erősítésű vonzó megjelenés PVC film világosszürke színű jó párazáró képesség kiváló minőség/ár arány KAS D-s1,d0 alufólia jó tűzállósági osztályozás üvegszál erősítésű jó párazáró képesség csomagolópapír alumínium színű gazdaságos Orosz tűzbiztonsági tanúsítvány Típus Gyúlékonyság Éghetőség Füstképződés ASTROTHERM kasírozás nélkül NG ASTROTHERM ASA kasírozással ASTROTHERM AVS és KAS kasírozással V1 G1 D1 D2 Meghatározások: (az ANTIP szerint) V1: alacsony gyúlékonyságú V3: magas gyúlékonyságú NG: nem éghető G1: gyengén éghető G3: éghető D1: alacsony füstképződés D2: közepes füstképződés D3: erős füsképződés 23

24 Közbenső födémek A közbenső födémek számos ipari és kereskedelmi létesítmény fontos elemei, amelyek egyrészt kielégítik a modern raktározástechnikai követelményeket, másrészt maximalizálják a gépek elhelyezésének és a termelési folyamatok hatékonyságát. Rendszerek üreges födémpallóval: INODEK RENDSZER: Olyan acélszerkezetű födémrendszer, amely belógó gerendák nélküli vékony födémszerkezetet tesz lehetővé: Előtervezett és előregyártott elemek Gyorsabb építés Max. 7.5 m-es fesztávolság Egyszerű tűzvédelem, mivel csak a gerenda alsó övét kell ellátni védelemmel Nincsenek belógó, az üzemeltetést zavaró gerendák MONODEK RENDSZER: A gerendák előfeszített üreges födémpallók fogadására készülnek. 5 9 m közötti fesztávolságok Gyors és egyszerű szerelés Gazdaságos szerkezet Rendszer helyszíni betonozáshoz: MULTIDEK RENDSZER: A helyszíni beton rendszerint bentmaradó acél zsaluzatra kerül, amely legtöbbször többtámaszú; ez optimalizálja a tervezést, így alacsonyabb súlyt és költséget eredményez. Maximális rugalmasság a nyílások elhelyezésére és méretére vonatkozóan, amely érvényes a tervezést és kivitelezést követően is 9 m-ig terjedő fesztávolság A födémgerendák egymástól való távolsága rendszerint 3 m ELŐNYÖK: Az épület és a közbenső födém egy szállítótól Az épület és a közbenső födém integrált tervezése Maximális térkihasználás Szerelési idő csökkentése: a közbenső födém az épülettel egy időben szerelhető A minőséget az előregyártott acél vagy beton elemek alkalmazása garantálja 24

25 Darupályatartók A SZÁLLÍTÁS A KÖVETKEZŐ ELEMEKET FOGLALJA MAGÁBA: Darupályatartó szakaszosan hegesztett, 50*30 mm-es darusínnel Rögzítőelemek (rögzítőfülek és csavarok) Szabvány bevonat: SA 2.5 sörétszórás és 80 mikron alapmázolás Statikai számítás és kiviteli tervek Opciók: 60*40 mm-es darusín Melegen hengerelt darusín egyszerűbb cseréhez A darusín folyamatos hegesztése a darupályatartóhoz Ütközőbak gumi ütközővel Fedőmázolás A DARUPÁLYATARTÓKAT A KÖVETKEZŐKRE TERVEZZÜK: Szabvány teherbírás: < 15 t Szabvány fesztávolság: < 25 m Besorolás: - H2, B3 (DIN szerint) - Francia II. csoport (CTICM szerint) A gerenda támaszköze (keretállás-távolság): 6 9 m; 12.5 t teherbírást meghaladó daru esetén max. 8 m Egy daru darupályatartónként; több daru esetén távolságtartóval a gerenda tervezési integritásának megőrzése érdekében Darutípusok: I (egy gerendás) és II (két gerendás) Emelőeszköz: horog Megjegyzés: Az egyéb típusú és nagyobb teherbírású daruk egyedi elbírálás alá esnek. ELŐNYÖK: Tökéletes beilleszkedés az Astron épületrendszerbe Optimális keretállás-távolság és fesztávolság Az épület és a darupályatartó egy szállítótól Az épület és a darupályatartó integrált tervezése 25

26 Színválaszték FALPANELEK # ~ NCS ~ RAL LPA900 Sinutec Sinutherm Polar 25 µ 35 µ 25 µ 35 µ 25 µ 25 µ 01 S 2005-G60Y S 2010-Y20R S 4010-R90B S 7010-R90B S 7020-B90G S 4550-R90B S 7010-G30Y S 6020-B S 2070-Y90R S 1502-Y TETŐPANELEK, ERESZCSATORNA ÉS OROMSZEGÉLY # ~ NCS ~ RAL LPR1000 LMR600 Polar GE+ET 25 µ 35 µ AZA AZA 25 µ 25 µ 35 µ AZA 01 S 2005-G60Y S 4010-R90B S1080-Y S 4550-R90B S 2070-Y90R S 2002-B S 0502-G Minőség: szuperpolieszter, AZA=aluzinc Standard szín Ezen színek esetében hosszabbodhat a szállítási idő

27 AZA Technikai korlátok miatt a színskálán látható színek eltérhetnek a valóságostól. Pontos meghatározáshoz vegye igénybe fém színmintánkat
