Szombathely, Berzsenyi tér és környéke felújítása elektromos terve (Közvilágítás, díszvilágítás és villamos energia ellátás)

Átírás

1 1 Szombathely, Berzsenyi tér és környéke felújítása elektromos terve (Közvilágítás, díszvilágítás és villamos energia ellátás) ENGEDÉLYEZÉSI-KIVITELI TERV Tervező: VLADO-TERV Felelős tervező: Horváth Gyula Vladimír M.M.Kamarai tag.sz: V-T,EN-T

2 2 Tervdokumentáció összesítő Tartalomjegyzék CÍMLAP 1. TARTALOMJEGYZÉK 2. TERV ALÁÍRÓLAP 3. TERVEZŐI NYILATKOZAT 4. MŰSZAKI LEÍRÁS ÁLTALÁNOS ADATOK 5. ELŐZMÉNYEK 5. A TERVRE VONATKOZÓ ÁLTALÁNOS MŰSZAKI ADATOK 5. A VÉGLEGES NYOMVONAL LEÍRÁSA TECHNOLÓGÍAI LEÍRÁS 11.. ÉRINTÉSVÉDELEM 11.. KÖRNYEZETVÉDELMI LEÍRÁS 12. MUNKAVÉDELMI FEJEZET ORGANIZÁZIÓS FEJEZET 15. KÖRNYEZETVÉDELEMI FEJEZET 16. TŰZVÉDELMI ÉS VAGYONVÉDELMI FEJEZET oldalszám Áramszolgáltatói emlékezetők Közmű egyeztetési jegyzőkönyvek Tervlapok Jelmagyarázat Bontási tervlapok Építési tervlapok Közvilágítás egyvonalas tervei Közmű és útkereszteződések Elosztó berendezések elvi terve Világítástechnikai számítások Termékismertetők, részlettervek A dokumentáció egyéb részei 2 db 3 db 2015/VT-19// /VT-19/ /VT-19/ /VT-19/ /VT-19/ /VT-19/05

3 3 TERV ALÁÍRÓLAP Szombathely, Berzsenyi tér és környéke felújítása elektromos terve Megrendelő: Beruházó: Tervező cég: Szombathely MJ Város Polgármesteri Hivatala 9700 Szombathely, Kossuth L. u.1-3. Szombathely MJV Önkormányzata 9700 Szombathely, Kossuth L. u.1-3. VLADO-TERV 9700 Szombathely,Szent Flórián körút 53. I./4. Felelős tervező: Horváth Gyula Vladimír Kamarai nyilv. szám: V-T,EN-T Szombathely, október hó

4 4 TERVEZŐI NYILATKOZAT A munkavédelemről szóló évi XCIII. törvény és a végrehajtásról rendelkező 5/1993. (XII.26) MÜM rendelet előírása alapján alulírott, mint a létesítmény műszaki tervezője kijelentem, hogy az általam készített Szombathely, Berzsenyi tér és környéke felújítása elektromos terve tárgyú terv a Villamosmű Műszaki - Biztonsági Követelményei Szabályzat hatálybalépéséről szóló 8/2001.(III.30.) GM rendelet mellékletként kiadott Szabályzatban előírtak betartásával készült. Kijelentem továbbá, hogy a vezetékjog gyakorlása az érintett ingatlanok rendeltetésszerű használatát nem akadályozza, az élet-és vagyonbiztonságot nem veszélyezteti. A munkavédelmi fejezetben meghatározottak alapján az egészséget nem veszélyeztető és biztonságos munkavégzés törvényben előírt követelményeit betartottam. A fenti tárgyú terv a tűzvédelmi tervfejezetben meghatározottak alapján a tűzvédelmi követelményeknek megfelel. A terv megfelel az E.ON ZRt. Munkavédelmi, Tűzvédelmi, Környezetvédelmi Szabályzatai előírásainak, a vonatkozó MSZ szabványok, valamint az érvényben lévő típustervek, vonatkozó hatályos jogszabályok előírásainak, az E.ON ZRt. szabályzataiban, utasításaiban, ügyrendjeiben, technológiai utasításaiban foglaltaknak. A tervdokumentáció előírásaitól eltérni, illetve azokat megváltoztatni csak a tervező hozzájárulásával lehet! Kiemelten fontos, E.ON Hungária ZRt. munkaszervezeteinél kötelező érvényűvé nyilvánított villamossági szabványok: MSZ 151, MSZ 172, MSZ,1585, MSZ 1600, MSZ 1610,MSz 2364, MSZ 7487, MSZ 13207,MSZ EN Kiemelten fontos utasítások: E.ON Hungária ZRt. villamos hálózatokat üzemeltető területileg illetékes munkaszervezeteinek kiemelten fontos utasításai. Ezúton nyilatkozom, hogy a mellékelt tervlapokon a tervdokumentáció a gázelosztó vezeték nyomvonalát mérethelyesen és hiánytalanul tartalmazza. Szombathely, október hó. Horváth Gyula Vladimír felelős tervező Kamarai nyilv. szám: V-T,EN-T

5 5 MŰSZAKI LEÍRÁS Szombathely, Berzsenyi tér és környéke felújítása elektromos terve Általános adatok A beruházó megnevezése: A tervezés megrendelője A beruházás rendeltetése: Energiaigény Tervező: Szombathely MJ Város Polgármesteri Hivatala 9700 Szombathely, Kossuth L. u.1-3. Mangliár Építész Kft 9700 Szombathely, Igló utca 8. Közvilágítás és energiaellátás Szükséges VLADO-TERV Horváth Gyula Vladimír Kamarai nyilv. szám: V-T,EN-T Üzemeltető: E.ON Észak-dunántúli Áramhálózati ZRt.. Szombathely 9700 Szombathely Puskás Tivadar u. 5. és Szombathely Város Polgármesteri Hivatala 9700 Szombathely, Kossuth L. u.1-3. Előzmények Szombathely MJV Polgármesteri Hivatala megbízása alapján a Mangliár Építész Kft. felkérése alapján kaptuk a fenti tervezési feladatot. A kiviteli terv alapjául, az elfogadott koncepcióterv szolgált. A tervezés előtt helyszíni felméréseket végeztünk Egyeztettünk a közműszolgáltatókkal, a közútkezelővel, a Polgármesteri Hivatallal és valamennyi üzemeltetővel. Tervezési határok: Megbízásunk a közvilágítási hálózat létesítésére, a díszvilágítási hálózat kialakítására, a villamos energia ellátás kialakítása az építész terv szerinti tervezési határokkal. A kiviteli tervnél figyelembe vettük az új út és közműterveket, építészeti tervet, kertészeti tervet. Meglévő állapot: Köz-és díszvilágítás: A Szily János utcában kétoldalas elrendezésű, 6 m fpm (fénypontmagasságú), 2x100 W-os GLOB típusú lámpatest van, óarany színű eloxált alumínium oszlopokon..a Bíróság épületének díszvilágítása egyszerű fém halogén-lámpákkal üzemel. A Mindszenty térre külön tervdokumentáció készült a Mangliár építész irodával karöltve..

6 6 A Széchenyi utca egyoldalas elrendezésű, Z típusú lámpatesttel szerelt, 6m fpm. óarany színű eloxált alumínium oszlopokon található a közvilágítás. A Berzsenyi Dániel tér: ~6 m fpm, 2x100W-os GLOB típusú lámpatest van, óarany színű eloxált alumínium oszlopokon. A Megyeháza homlokzat világítása NEOS lámpatestekkel biztosított. A Püspöki Palota homlokzatvilágítása egyszerű, fém halogén-lámpákkal üzemel. Energiaellátás: Az érintett területen jelenleg középfeszültségű és kisfeszültségű kábelrendszer működik Az érintett területet a következő 10/0,4kV-os transzformátorok szolgálják ki 0,4kV-os feszültségszinten, földkábel hálózaton keresztül. Széchenyi 45. sz. transzformátor: a Gimnázium kertjében, épített házas kivitelben üzemel. MESZÖV 44. sz. transzformátor: épített házas kivitelű, és a MESZÖV Székház belső udvarába található. Az energia ellátás és a közvilágítási hálózat meglévő állapotát a dokumentációban mellékeljük. Létesítendő világítási berendezések: A világítás kialakításakor koncepció terv értelmében a közvilágítási feladaton kívül törekedtünk a történelmi házsorok és épületek homlokzatának megfelelő szintű bemutatására is ezért a lámpatípusok kiválasztását és a fénypontmagasság meghatározását fő szempontnak tekintettük. Közvilágítás: A tervezéssel érintett utak, közlekedő területek MSZ EN szabványsorozat szerinti besorolása a következők szerint alakul. A Szily János utca teljes hosszában, a Széchenyi utca teljes hosszában és a Hollán Ernő utca a Kiskar utcai torkolatig 30 km/h-ás csökkentett sebességű zónát képez. A tervezett betorkolló utak (Kiskar, és Hollán Ernő) 50 km/h max sebesség a megengedett. A Templom tér parkoló funkcióval bír. Szily János utca: a világítási helyzet szerinti besorolás :D3, táblás forgalomcsillapítás, parkoló járművek, S1 osztályba sorolást alkalmazunk. A szükséges megvilágítás: Em>= 15 lx.

7 7

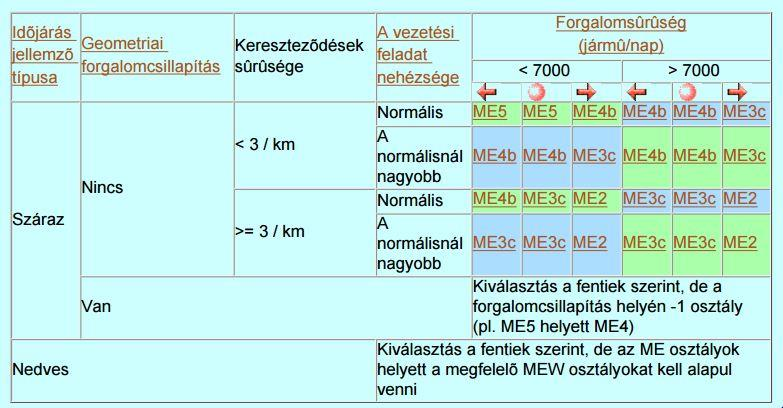

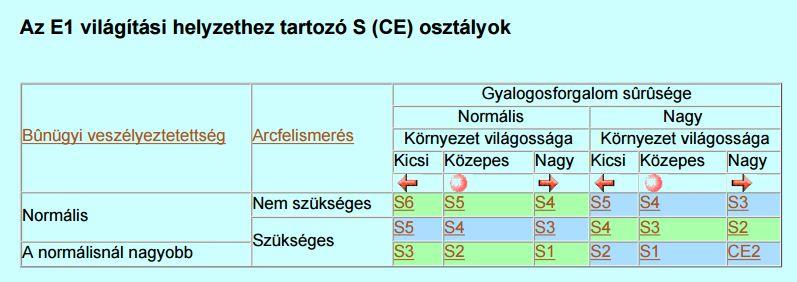

8 8 A Petőfi Sándor utca magasabb megvilágítási szintjéhez átmeneti világítást biztosítunk. Mindszenty tér:világítási helyzet szerinti besorolás: D2, geometriai forgalomcsillapított terület, CE4 osztályba sorolás kerül alkalmazásra Em >= 10 lx. külön tervdokumentáció szerint. Széchenyi utca: világítási helyzet szerinti besorolás :D3, geometriai forgalomcsillapítással ellátott terület, miatt S4 osztályt alkalmazunk. A Fő téri megvilágítási szintről fokozatos átmenetet tervezünk a Berzsenyi tér Szily János utca tervezett megvilágítási szintjéhez. A szükséges megvilágítás Em>= 15 lx. A Berzsenyi Dániel tér világítási helyzet szerinti besorolása : D3, geometriai forgalomcsillapítással ellátott terület miatt S4 osztályba soroljuk,rendezvénytér funkció miatt az S1 osztályt alkalmazuk. E m>= 15 lx. A Hollán Ernő utca világítási helyzet szerinti besorolása: D3, a táblás forgalomcsillapítás, parkoló járművek, és a kerékpárút miatt S1 osztály alkalmazás alkalmazunk. A szükséges megvilágítási szint Em>= 15 lx. A Kiskar utca magasabb megvilágítási szintjéhez az átmeneti világítást biztosítjuk. Hollán Ernő Kiskar utcai csomópont :a világítási helyzet szerinti besorolás: B2, a járműforgalom :>7000 Ej/nap, geometriai forgalomcsillapítás van, így az ME3c osztályba sorojuk a területet.. Az elvárt átlagos fénysűrűség: Lm= 1,0 cd/m 2, vagy a CE3 megvilágítási osztály szerint a szükséges megvilágítás Em>= 15 lx. A fenti besorolásoknak megfelelően végeztük el a világítástechnikai méretezéseket, amely a dokumentáció része. A számított értékek mindenütt megfelelnek a fenti előírásoknak. A közvilágítási berendezés nyomvonalai berendezései: A terület teljes közvilágítása a Széchenyi utca 45. sz. transzformátor állomásból van biztosítva és kapcsolódik a Petőfi Sándor utcai és a MESZÖV transzformátor állomás körzetéhez. Az új közvilágítás a fenti helyszínek alapján több részre tagozódik: Széchenyi utca

9 9 Berzsenyi Tér, Hollán Ernő utca Szily János utca Széchenyi utca közvilágítása: A Széchenyi utcai Tr. állomásból közvetlenül induló SzAMKATVM 4x50 mm2 méretű közvilágítási földkábel a kapualj előtti járdában feltárandó és toldással kell indítani egy új NYY 0,6/1 kv-os 4x16 mm2 méretű kábelhálózatot, amely biztosítja az, a Berzsenyi tér és a Hollán E. utca új közvilágításának ellátását. A Széchenyi utcában a járdában a meglévő és VILLKÁSZ Kft által tervezett valamint az általunk tervezet új energia ellátó kábel nyomvonalában egy árokban kell a közvilágítási kábelt fektetni. Az építendő lámpaoszlopok: É1,É2,É3,É4,É5. Az É2 és É3 lámpaoszlop az É3-ból felfűzötten csatlakozik és az É1 be kell forgatni feltárás után a Főtér felé haladó meglévő kzv. 4x50 mm2 es földkábelt kábelt. Az É5 jelű oszlopból indítjuk a Berzsenyi tér É-i oldalának és D.i oldalának közvilágítási kábeleit. A Széchenyi utcába a jelmagyarázat szerinti A jelű lámpatestek és lámpaoszlopok készülnek: 8 m-es kúpos körkresztmetszetű acéloszlop WINDSOR karral 3E Harmony2 HA2-VMC-+ER-1C( a LUXOR típussal megegyező) 100 W-os nátrium izzós lámpatesttel. A tervezett szakasz nyomvonalhossza:85 fm. Berzsenyi Dániel tér közvilágítása: A tér megvilágítása többszörös tagozódású: méretezésnél figyelembe vettük az áthaladó út, a sétáló övezetű tér, az Ölbeí ház előtti és a bazár sor előtti kiszélesedő területeket. Áramkörileg a Széchenyi É5 sz. oszlopából indítjuk a kábelrendszert felfűzötten a helyszínrajz és az egyvonalas terv szerint.(vt19/02 és VT19/03) Az É6,É7 és É8 jelű oszlopok 6m-es kör keresztmetszetű acél oszlopok oszlopfejre szerelt INDAL Harmony2 H2A-VMC-3EU 7B lámpatesttel 100 W-os nátrium izzóval, amely a terven E jelű lámpatest.terven E jelűek. Ugyanilyen lámpaoszlopok és lámpatestek lesznek az É18 és É19 jelűek is. Az átmenő utat az É9,É10,É11,É14,É15,É16,É17 jelű lámpaoszlopokkal világítjuk meg: Az oszlopok 10 m-es kör keresztmetszetű kúpos oszlopok kétkarú WINDSOR lámpakarokkal A lámpatestek: 3E Harmony 2 HA2-VMC-3ER-1C 100 W-os nátrium izzós oszlopkarra szerelhetőek, amelyek a terven A jelűek. A tér világítását ugyanilyen típusú 10 m-es fénypontmagasságú 2 db 4 karú lámpatesttel biztosítjuk. A lámpatestek: INDAL Harmony 2 HA2_VMC-3ER-!b típusúak 100 W-os nátrium izzóval, terven C jelűek. Mivel a területen lévő közvilágítási elosztószekrények megszűnnek, így a Belsikátor meglévő közvilágítási áramkörét toldással az É13 jelű új kandeláberbe kell befordítani és indítani A meglévő 2 db közvilágítási elosztószekrényt és a kábeleket bontani kell(lásd bontási terv VT-19/01) A közvilágítási kábel teljesen új nyomvonalon haladva lesz kialakítva. A kábel típusa és mérete: NYY 0,6/1 kv 4 x 16 mm 2 rézerű földkábel. A tervezett nyomvonalhossz: 417 fm Hollán Ernő utca közvilágítása: A Berzsenyi Tér áramköre tovább folytatódik a Berzszenyi tér É17-es sz. oszlopától. A tervezett É 20,21,22,23 sz. oszlopok kétkarúak eltolt fénypontmagassággal: az út felőli lámpakarok 10 m-re kerülnek, a járda felőliek 6 m-re. A felszerelendő lámpatípusok:a 10 m-es karra: 3E Harmony2 HA2.VMC-ER-1C 100 W-os nátriumizzós lámpák kerülnek (terven A jelű), a 6-m-en lévő karokra: INDAL Harmony 2 HA2-VMC-3EU-7B típusú lámpát tervezünk 100W-os nátrium izzóval. Terven D jelűek. Az új közvilágítási kábel részben a meglévő és bontandó közvilágítási hálózat nyomvonalában halad. A tervezett űj nyomvonalhossz:124 fm

10 10 Hollán Ernő-Kiskar utca csomópont: A csomópont forgalomtechnikailag leszűkül ezért a meglévő 2db betonoszlopos kandelábert el kell bontani és a tervezett helyekre kell építeni az É24,É25 jeű lámpaoszlopot, amelyek 12 m-es STK-76/120/4P acéloszlopok V1T 20D 2 m-es karral és TS Zafir 250 W-os lámpatesttel. A terven F jelűek. Az É24 jelű új kandeláberbe be kell fordítani a Hollán E.. utca továbbmenő közvilágítási. kábelét toldással. Ugyanez vonatkozik a Kiskar utcai hálózat befordítására az É25 jelű új kandeláberbe. A tervezett szakasz nyomvonal hossza 626 fm nyomvonalban, amely 672 fm es kábelhosszt eredményeznek. A kábelszakaszra feszültségesésre végeztünk méretezést, egyenletes terhelés esetén a hossz közepére méretezve. Az alkalmazott lámpatestek teljesítménye 100 W os nátrium izzós lámpa, melyek effektív teljesítménye: 114 W. a 165 W-osé 165 W. Méretezés feszültségesésre: A világítási hálózaton a megengedett feszültségesés: 2%, azaz 3 fázis esetén: 8 V A földkábel terhelése fázisonként 46 db lámpatest -3 fázisra elosztva - figyelembe vételével: Fázisonkénti teljesítmény :16x114W+165W=1989 W Terhelő áramerősség: I= 1989 W = 8,64 A 230V Szükséges keresztmetszet rézvezetőre méretezve: 1,73x 336 x8,64 = 11,2 mm 2 56 x 8 V A tervezett földkábel: NYY 0-0,/ 1 kv 4 x 16 mm 2, megfelelő a fentiek alapján. A létesítmény beruházója A létesítmény üzemeltetője Áram neme Feszültsége Periódusa Érintésvédelem Elrendezése Földelése A tervezett kábel típusa Az építendő nyomvonal hossza Általános műszaki adatok Szombathely Város Polgármesteri Hivatala E.ON Észak-dunántúli Áramhálózati ZRt. Szombathelyi Régió Háromfázisú, váltakozó 400/230 V, 10 kv 50 Hz 0,4 kv: Nullázás TN-c rendszer Földárokban szúrt rúdföldelő, keretföldelő NYY 0,6/1 kv 626 fm A tervezett kábel mérete 4 x16 mm 2 Közvilágítás felvett teljesítmény 5244 W

11 11 Földelések típusa szúrt A rendelkezésre álló információk alapján a tervezett világítási teljesítmény a meglévő hálózatra csatlakoztatható. Szily János utca közvilágítása: A meglévő világítási berendezések teljes egészében bontandóak. Az új lámpakiosztás fűrészfogas formában biztosítja, a megfelelő megvilágítási szintet. Az új közvilágítás ellátása a Szeminárium épületgazdasági bejáratában található közvilágítási elosztószekrényből biztosítjuk.(2015/vt-19/02 tervlap) Az új közvilágítási hálózatot kettő áramkörrel alakítjuk ki. Az I. sz. áramkör az elosztóból kiindulva keresztezi a közutat és a járdában az új energia ellátó kábel nyomvonalával együtt haladva látja el a tervezett É26-É34 jelű lámpaoszlopokat. Az É26 és É27 lámpaoszlop 10 m-es kétkarú kúpos acéloszlop Windsor karokkal melyekre : 3E Harmony2 HA2.VMC-ER-1C 100 W-os nátriumizzós lámpák kerülnek. Terven A jelű. Az É28-34 jelű oszlopok 10 m-es magasságúak és egykarúak ugyanolyan lámpatestekkel, kivétel a Petőfi utcai rávezetést biztosítandó-az É33 és É34 jelű oszlop, amelyekre 3E Harmony HA2-VMC--ER-1C típusú 1x150 Wos nátrium izzós lámpákat szerelünk. Az É34 jelű oszlopból a kábel a Petőfu S. utcai meglévő kandeláberbe kell befordítani kábelfejes végződéssel, bekötés nélkül.(későbbi vagy üzemzavari biztosítás céljából. A II. sz áramkör a szemináriumtól a járdában egyszerre É-felé fordul és a meglévő és bontandó közvilágítási kábel nyomvonalába fektetendő. A lámpaoszlopok és lámpatestek azonos típusúak, mint az I.sz. áramkörnél de,az É40sz. lámpaoszlop itt is 150W-os lámpatesttel készül. Az új kábel itt isa fenti módon be kell forgatnia Petőfi utca meglévő lámaoszlopába. A tervezett nyomvonalhossz: I. ák.:294 fm II. ák: 276 fm A feszültégesésre történő méretezést az I. sz. áramkörre végeztük el. A tervezett szakasz hossza 294 m nyomvonalban, amely 345 m es kábelhosszt eredményeznek. A kábelszakaszra feszültségesésre végeztünk méretezést, egyenletes terhelés esetén a hossz közepére méretezve. Az alkalmazott lámpatestek teljesítménye 100 W os nátrium izzós lámpa, effektív teljesítménye: 117 W.. Méretezés feszültségesésre: A világítási hálózaton a megengedett feszültségesés: 2%, azaz 3 fázis esetén: 8 V A földkábel terhelése fázisonként 4db lámpatest -3 fázisra elosztva - figyelembe vételével: A Fázisonkénti teljesítmény :4x117W=468 W Terhelő áramerősség: I= 468W = 2,03 A 230V Szükséges keresztmetszet rézvezetőre méretezve: 1,73x 172,5 x2,03 = 1,35 mm 2 56 x 8 V A tervezett földkábel: NYY 0-0,/ 1 kv 4 x 16 mm 2, megfelelő a fentiek alapján. A létesítmény beruházója Általános műszaki adatok Szombathely Város Polgármesteri Hivatala

12 12 A létesítmény üzemeltetője Áram neme Feszültsége Periódusa Érintésvédelem Elrendezése Földelése A tervezett kábel típusa Az építendő nyomvonal hossza E.ON Észak-dunántúli Áramhálózati ZRt. Szombathelyi Régió Háromfázisú, váltakozó 400/230 V, 20 kv 50 Hz 0,4 kv: Nullázás TN-c rendszer Földárokban szúrt rúdföldelő, keretföldelő NYY 0,6/1 kv fm A tervezett kábel mérete 4 x16 mm 2 Közvilágítás összes felvett teljesítmény Földelések típusa W szúrt A rendelkezésre álló információk alapján a tervezett világítási teljesítmény a meglévő elosztó bővítésével a hálózatra csatlakoztatható. Díszvilágítási berendezések: A tervezési területre az alábbi díszvilágításokat tervezzük: Megyeháza, Püspöki Palota, Törvényszék (Bíróság), Berzsenyi Dániel szobor, Szily János szobor Megyeháza: A tervezett közvilágítási oszlopokra, külön karra szerelendők a NEOS típusú fényvetők. Célunk a Berzsenyi tér felöli homlokzat kiemelő megvilágítása. A tervezett átlagos függőleges megvilágítási szint: Em: = 31 lux. Az építendő É15 jelű közvilágítási oszlopra TUNGSRAM SCHREDER fényvetőket szerelünk külön karra a közvilágítási lámpa fölé. (Dv3-as áramkör) A fényvetők típusa: 3 db NEOS 3 (211071) Flat Smooth Glass Standard 1216 HPI-T 400 W-os fényvető.(terven F1 jelű) valamint az É16 jelű közvilágítási oszlopra TUNGSRAM SCHREDER fényvetőket szerelünk külön karra a közvilágítási lámpa fölé.(dv4-es áramkör) A fényvetők típusa: 2 db NEOS 3(212593) Flat Smootth Glass 1312 HPI-T 400 W (terven F2 jelű) A fényvetőkre a káprázás kiszűrésére függőleges fényterelő rácsokat kell szerelni.

13 13 Püspöki Palota: Az épület homlokzatának megvilágítása kétféle módon történik az előtte húzódó és megmaradó fasor figyelembe vételével: a fasor feletti épületrészt a közvilágítási kandeláberekről fényvetőkkel világítjuk meg, míg a fasor mögötti és alatti falszakaszokat a meglévő kőoszlopok mögé földbe süllyesztet padlólámpákkal biztosítjuk. Célunk a Berzsenyi Tér felőli homlokzat kiemelő megvilágítása. A tervezett átlagos függőleges megvilágítási szint: Em= 29 lux Az építendő É9 és az É14jelű közvilágítási oszlopra külön karra 3-3 TUNGSRAM SCHREDER NEOS 3 (251121) Flat Smooth Glass Standard 1709 HPI-T 250W-os teljesítményű fényvetőket szerelünk (terven F3 jelű)( Dv1 és Dv2 jelű áramkör) Törvényszék (Bíróság) díszvilágítása: A tervezett közvilágítási oszlopokra, külön karra szerelendők a NEOS típusú fényvetők. Célunk a Szily János utca felöli homlokzat kiemelő megvilágítása. A tervezett átlagos függőleges megvilágítási szint: Em: = 19 lux. Az építendő É29 jelű közvilágítási oszlopra 3 db TUNGSRAM SCHREDER fényvetőt szerelünk külön karra a közvilágítási lámpa fölé: 1 db NEOS 3 (212593) Flat Smooth Glass 1312 CDM-T 150W-os fényvető(terven F5 jelű) 2 db NEOS 3 (252193) Flat Smooth Glass 1312 HPI-T 250 W-os fényvető( terven F6 jelű) Az építendő É30 jelű közvilágítási oszlopra 3 db TUNGSRAM SCHREDER fényvetőt szerelünk külön karra a közvilágítási lámpa fölé: 2 db NEOS 1 (223191) Flat Glass Smooth 1659 MH 150 W-os fényvető(terven F4 jelű) 1 db NEOS 3 (212593) Flat Smooth Glass 1312 HPI-T 250 W-os fényvető.8terven F6 jelű) A fényvetőkre a káprázás kiszűrésére függőleges fényterelő rácsok szerelendőek. Berzsenyi Dániel szobor világítása: Cél a szobor és csak a szobor kiemelő megvilágítása. A méretezésnél a tervezett fölre telepített lámpákon kívül figyelembe vettük a térre tervezett közvilágítási lámpatestek hatását is. A tervezett átlagos függőleges megvilágítási szint: Em:= 28 lux. A megvilágítást földbe süllyesztett lámpatestekkel biztosítjuk. A tervezett tipus TUNGSRAM SCHREDER TERRA MAXi (933053) Flat Smooth Glasss 1447 SON-T 70W-os 4 db lámpatest.(terven T2 jelű) A lámpatestek helyének pontos kitűzését az építészeti tervvel egyezetve kell végezni. Szily János szobor megvilágítása: Cél a szobor és csak a szobor kiemelő megvilágítása. A tervezett átlagos függőleges megvilágítási szint: Em= 75 lux. A megvilágítást földre telepített fényvetőkkel biztosítjuk. A tervezett tipus TUNGSRAM SCHREDER NEOS 1 (223562) Flat Smooth Glass Standard CDM-T 70 W- os 4 db fényvető (terven F7 jelű) A lámpatestek helyének pontos kitűzését az építészeti tervvel egyezetve kell végezni. A fényvetők mechanikai védelméről fémszerkezetű korláttal gondoskodni kell!

14 14 A díszvilágítási berendezések kialakításakor a végleges beállítások fixálása előtt valamennyi fényvetőnél próbavilágítást kell végezni! A díszvilágítási berendezések energia ellátása és működtetése: Berzsenyi téri berendezések: A díszvilágítási berendezéseket külön fogyasztásméréssel kell ellátni. Az erőátviteli és a díszvilágítási berendezések részére egy új mérő és csatlakozó elosztó berendezést alakítunk ki a Széchenyi utca- Berzsenyi tér torkolatában az építendő É5 sz. lámpaoszlop mellé. A csatlakozás a Széchenyi utca 10 alá beépítendő új kábelelosztó szekrényből(lásd VILLKÁSZ terv) transzformátor á lesz biztosítva új csatlakozó kábellel. A fogyasztásmérő szekrénybe három mérőhelyet alakítunk ki. díszvilágítások, erőátviteli berendezések és a szökőkutak és a locsolótechnológia részére. A mérőszekrény mellé egy hasonló kivitelű elosztót tervezünk, melyben a díszvilágítási és az erőátviteli berendezések kapcsoló, túláramvédelmi és működtető készülékeit helyezzük el. A díszvilágításokat hét áramköre bontottuk. A működtetés a kívánalmaknak megfelelően történik: a bekapcsolást az áramszolgáltató közvilágítási rádiófrekvenciás vezérlésével indul. a lekapcsolást pedig kapcsolóórás berendezés vezérli mágnes kapcsolón keresztül A kívánt lekapcsolás idő: éjfél. A működtetést kézi és kikapcsolt és automata üzemmódra lehet állítani. Az elosztószegényből induló kábeleket közös nyomvonalra kell fektetni a közvilágítási és erőátviteli kábelekkel. A díszvilágítási hálózat energia igénye: 3x20 A. Törvényszék díszvilágítás energia ellátása: A díszvilágítási lámpák áramkörét a Szeminárium gazdasági bejáratánál meglévő díszvilágítási elosztó tartalék áramköréről biztosítjuk NYY 0,6/1 kv 3x10 mm 2 földkábellel. Az elosztó berendezést a fenti kívánalmaknak megfelelően bővíteni kell kapcsolóórás vezérléssel. Erőátviteli berendezések: A térre a következő erőátviteli berendezések számára kell energiát biztosítanunk: 4 db energia oszlop, locsoló berendezés,3 szökőkút, 2 db térfigyelő kamera és 1 db parkolóóra. Az erőátviteli berendezésekre külön fogyasztásmérést alakítunk ki a díszvilágítási mérővel közös szekrényben. Külön mérést kap a szökőkutak és locsoló berendezések működtető egysége is. Energia oszlopok: A négy db oszlop együttes csatlakozási teljesítménye összesen: 3x63 A Kettő oszlopba 3x 63A-es 3 fázisú és 3x1x16A-es 1 fázisú csatlakozást kell kialakítani, míg a másik kettő oszlopokba 3x 25A-es 3 fázisú és 3x1x16A-es 1 fázisú csatlakozást kell kialakítani. Az oszlopokba egyedi almérőket kell beépíteni. Az energia oszlopok típusa: MENNEKES Szökőkutak és locsoló berendezés: A középső szökőkút mellett kerül aknában a vezérlés kialakításra külön terv szerint a kért energiát biztosítjuk. Térfigyelő kamerák: Az É10 és É12 jelű lámpaoszlopra kerül kialakításra, az állandó 230 V-os energiát biztosítjuk, a gyengeáramú tervezést a telepítő szakcég végzi. Parkoló óra: A meglévő csatlakozási módban fog továbbra is üzemelni az áthelyezés után.(napelemes változatban is létezik.) A tér együttes erőátviteli energia igénye 3x125 A. A csatlakozási igényt az Áramszolgáltató felé bejelentettük.

15 15 Az erőátviteli berendezések áramköreit a díszvilágítási elosztóval együtt építendő szekrényben kell kialakítani a VT-19/05 tervlap szerint. Kiegészítő munkák: A Megyeháza Berzsenyi tér 1. sz. épületének homlokzatában lévő áramszolgáltatói kábelelosztószekrényt cserélni kell. Az új elosztó típusa ELSTA-MOSDORFER A/EK 6H 3x400 A és 3x160 A-es sínezéssel+ 1-1 tartalék áramkör. Az épület átjáró felöli homlokzatában lévő elosztót meg kell szüntetni, mivel jelenleg csak felfűzésre szolgál. A kábeleket ki kell fordítani és a járdában össze kell kötni szabványos toldással. Az elosztó helyét építészetileg helyre kell állítani. Kábelek fektetése: A területen meglévő és megmaradó 10 kv-os, és 1 kv-os kábelrendszer található.( lásd VT-19/01-es tervlap). FELHÍVJUK A FIGYELMET ARR,HOGY AZ ÚT, BURKOLAT, PARK ÉS KÖZMŰVEK ÉPÍTÉSEKOR A FENTIEKET MINDEN KIVITELEZŐ VEGYE FIGYELEMBE.FESZÜLTSÉG ALATT LÉVŐ KÁBELEK KÖZELÉBEN CSK KÉZI FÖLDMUNKA VÉGEZHETŐ,VESZÉLYES MEGKÖZELÍTÉSKOR SZAKFELÜGYELETET KELL KÉRNI! A BURKOLATOK ALTT MARADÓ KÁBELEKET MECHANIKAI VÉDELEMMEL KELL ELLÁTNI! Az új kábelnyomvonalakat lehetőleg a meglévő és megmaradó kábelekkel egy árokba kell fektetni, melyeket kézi földmunkával kell feltárni. A kábelárok ásásakor a teljes nyomvonalon óvatos kézi földmunka végezhető. A kábelek fektetési mélysége 0,8 m az utak alatt 1 m. A kábeleket 5 cm ágyazó rétegre kell fektetni és 10 m-enként és a védőcsövek végeinél felirattal kell ellátni. Terítés után a 5 cm-es homokréteggel kell beborítani majd a visszatöltött földet döngölni kell és jelzőszalaggal kell ellátni. Az elhelyezkedést geodéziai beméréssel kell dokumentálni. A kábelek toldását hőre zsugorodó szerelvénnyel kell kialakítani. Technológiai utasítás : A kandeláberek alapozása M 20 x 650 típusú acél alapkosárral történik. Az alapokra 4 db M20-as csavarokkal kell a lámpaoszlopokat felerősíteni. A lámpatestek bekötését 3x2,5 mm 2 méretű H03VV-F jelű kiskábelekkel kell elkészíteni. Az oszlopok szerelvényterében GURO EKM 1281 típusú szerelvénydobozt kell szerelni. A hálózat végponti oszlopait földeléssel kell ellátni. A munkát a VÁT- H típusterveknek megfelelően, valamint a kábel szerelési előírásai és a vonatkozó szabványok szerint kell elkészíteni. A kivitelezés során szigorúan be kell tartani a biztonságtechnikai előírásokat, szabványokat, a közműegyeztetési jegyzőkönyvekben leírtakat. A tervezés során előírások, szabványok alóli felmentésre nem volt szükség. A gázelosztó vezeték biztonsági övezetében végzett munkákra vonatkozólag be kell tartani a 19/2009.(I.30.) kormányrendelet 166 és a 203/1998.(XII.19.)kormányrendelet 19/A előírásait. Figyelembe véve a bányászatról szóló 1993.évi XLVIII törvény végrehajtásáról szóló 203/1998(XII.19.) Korm.rendelet 19/B. -ban foglaltakat és a gázszolgáltató előírásait: A gázelosztó vezeték tengelyvonalától számított 1-1(m)-es övezetben a 0,5(m)-es mélységet meg nem haladó szilárd útburkolat-bontás kivételével-gépi földmunka nem végezhető.

16 16 Az építési terven kijelöltük a gázvezeték keresztezésénél a 1-1 m-es biztonsági övezetet. A kábelek fektetését az MSZ13207 sz. szabvány előírásai alapján kell végezni. A munkavégzés során be kell tartani a Kábelszerelés technológiája c. utasítást és az E.ON idevonatkozó valamennyi előírását. A közművek közelében 2-2 m-re csak kézi földmunka végezhető. A közművek keresztezéseit külön tervlapon határoztuk meg. Az alkalmazott típus és iránytervek:vát H7 és MSZ :1999. A munkavégzés során a munkára jellemző valamennyi szabvány betartása kötelező. A kivitelezést a szükséges engedélyek birtokában,a szakhatósági előírások betartásával kell végezni. A létesítmény kivitelezését feszültségmentes állapotban kell végezni, a szükséges lekapcsolásokat az E.ON illetékeseivel egyeztetni kell. Érintésvédelem: Nullázás (TN-C/S rendszer). A transzformátor körzet érintésvédelme nullázás. A kábel keresztmetszete alapján az alkalmazott védővezető PEN rendszerű. A földelések szúrt vagy kábelárokba fektetett 10 m hosszú 40x5 m-es horganyzott laposvasból lehetnek. A földelés értékét mérni kell, és róla jegyzőkönyvet kell készíteni. A földelési érték. Rmax=5 ohm A lámpatestek zárlatvédelmét a szerelőlapra szerelt 4A-es olvadóbiztosító végzi. Érintett közművek: A nyomvonalon az új áramkörök a közművekkel sűrűn érintettek. Az egyeztetéseket a T-Commal. az ÉGÁZ-DÉGÁZ földgázelosztóval, a VASIVÍZ Zrt-vel és az E.ON Zrt.-vel lefolytattuk, a nyomvonalakat, kereszteződéseket, megközelítéseket egyeztettük és a tervdokumentációban jelöltük. A közműkezelő hozzátárulásokhoz a szükséges számú dokumentációt megküldjük. A kivitelezéskor a szükséges szakfelügyeleteket meg kell kérni. A kábeltelevízió szolgáltató UPC-nek az elkészült tervdokumentációt az előírásuknak megfelelően- fogjuk megküldeni. Bontási munkák: A VT19/01 tervlap szerinti bontásokat el kell végezni: bontandó valamennyi megjelölt közvilágítási berendezés, így a kandeláberek, lámpatestek, földkábelek. Az építési munkák idejére az ideiglenes közvilágításról a kivitelezőnek gondoskodnia kell. Környezetvédelmi kiegészítés: A munkavégzés során megbontott zöld területek felső talajrétegét külön kell tárolni, és a helyreállításról gondoskodni kell. A szükséges fakivágási engedélyeket be kell szerezi. Az útvonalon végzett munkához forgalom-biztonságtechnikai tervet kell készíttetni. A szerelési munka során keletkező hulladékot be kell gyűjteni, és ártalmatlanításáról gondoskodni szükséges! Szombathely, október hó. Horváth Gyula Vladimír felelős tervező Kamarai nyilv. szám: V-T, EN-T

17 17 KÁBELHÁLÓZATI TERV MUNKAVÉDELMI FEJEZET Szombathely, Berzsenyi tér és környéke felújítása elektromos terve című hálózatszerelési munkákhoz A munkahelyre beosztott munkahelyi vezetőnek és az ott dolgozónak a technológiai és műveleti utasításokban szereplő előírások elsajátításával és megfelelő szakmai gyakorlattal kell rendelkezniük a biztonságos munkavégzéshez. A munka elvégzéséhez a technológiai utasításokban meghatározott szerszámoknak és egyéni védőeszközöknek rendelkezésre kell állniuk. Minden egyes technológiai és műveleti utasítás részletesen kitér a betartandó munkavédelmi előírásokra és szükséges védőeszközökre. A kábelfektetés előkészítésére, az engedélyek beszerzésére vonatkozóan a jegyzőkönyv, műszaki leírás és az organizációs fejezet tartalmaz előírásokat. A kábel tervezett nyomvonalával egyeztetni kell a párhuzamosan haladó és a keresztező közműveket, felszíni létesítmények helyzetét. Azonosítás után a tervezett nyomvonalon 20m-enként kutatógödröket kell kiásni és további pontosítással kell meghatározni a közművek tényleges helyzetét. Fokozott gondossággal végzendő a meglévő üzemelő kábelek közelében a munkavégzés. A kiásott kábelárkot, munkaterületet a gyalogos és gépjármű közlekedés biztonsága érdekében a hatósági KRESZ előírások illetve a figyelembevételével 1m magas védőkorláttal kell elzárni. Az elzárt munkaterület határait alkalmas módon elhelyezett jelzőtáblákkal, szürkület beálltakor jelzőlámpákkal kell ellátni az MSZ sz. szabvány előírásai szerint. Forgalomirányítás szükségszerűsége, ill. forgalomirányítási tervmelléklet:. A kábelárkok mentén lévő épületekbe, üzemekbe, stb. való zavartalan és baleset-mentes közlekedés lehetővé tételére megfelelően méretezett, mindkét oldalán korláttal ellátott átjárókat kell létesíteni. Az el nem kerített munkahelyek és munka felületeknél a köz és egyéb területek feleljenek meg a tervezett végleges állapot biztonsági szintjének. A felvonulási lakó- és öltöző kocsikban a tűzrendészeti utasítást ki kell függeszteni, és az abban foglaltakat be kell tartani. Villamos fűtés esetén földelő szonda telepítésével el kell készíteni a lakókocsi védőföldelését. A fűtőkályhát be kell kötni az érintésvédelmi rendszerbe az MSZ 172 előírásai szerint. A kábelnyomvonalon a kábeljelző kő, tábla elhelyezése valamint a kábelvonal azonosítása céljából a kábelre kábeljelzőt kell elhelyezni az MSZ szerint. A kábeljelző felirat a "Kábeljelző rendelőlap" szerint legyen. A kábelárok betakarása előtt a geodéziai felmérést el kell végeztetni. Különös gondot kell fordítani a meglévő kábelek beazonosítására, a feszültség-mentesítések szabályos megkérésére és végrehajtására. Az üzembe helyezés során ellenőrizni kell a helyes fázissorrendet, a földelés rövidre zárók és egyéb eszközök eltávolításának tényét.

18 18 A kábelárok szükség szerinti tárolásáról gondoskodni kell. A kábelek hálózati rendszerének kapcsolatát a nyomvonalrajz és az érintésvédelmi vázlat tartalmazza. A terven jelölve vannak az egyeztetett közművek, a nyomvonalszakaszok nem kerültek egyeztetetésre. Egyéb baleseti kockázatok a munkavégzési környezet tekintetében: Terep viszonyok: Talajmechanikai viszonyok:. Környező létesítmények:. Alkalmazott technológiák:.. Anyagszállítás: Üzemek: Stb.: Az MSZ 13207:2000 szabvány előírásai szerint a kábel szerelésének megkezdése előtt kábelszakaszonként: szemrevételezéssel ellenőrizni kell a burkolat épségét, meg kell mérni az erek szigetelési ellenállását a 7.3. szakasz szerint. - A kábel szerelési munkáinak befejezése után a teljes kábelhálózaton az üzembe helyezést megelőzően el kell végezni a 7.2., 7.3., 7.4., és 7.5. szakaszok szerinti vizsgálatokat. A kiviteli tervkészítésnél figyelembevett főbb szabványok: MSZ 172, MSZ 447, MSZ 453, MSZ 1585, MSZ 1600, MSZ 1610, MSZ 13207, MSZ 17066, MSZ A kiviteli terv készítésénél figyelembe vett fontosabb utasítások, jogszabályok: E.ON Hungária Rt. villamos hálózatokat üzemeltető területileg illetékes munkaszervezeteinek kiemelten fontos utasításai. 4/1981.(III.1.) KPM-IpM együttes rendelet 9004/1982.(Közl. Ért. 16.) KPM-IpM együttes közleménye 11/1984.(VIII.22.) IpM rendelet 8/2001.(III.30.) GM rendelet Szombathely, október hó a nyomvonaljellegű építmények keresztezéséről és megközelítéséről a nyomvonal jellegű építmények keresztezésének műszaki követelményeire vonatkozó általános érvényű hatósági előírások (szabályzatok) közzétételéről a villamosmű biztonsági övezetéről a Villamosmű Műszaki-Biztonsági Követelményei Szabályzat hatálybalépéséről. Horváth Gyula Vladimír villamos tervező Kamarai nyilv. szám: V-T,EN-T

19 19 ORGANIZÁCIÓS FEJEZET Szombathely, Berzsenyi tér és környéke felújítása elektromos terve című hálózatszerelési munkákhoz A munka előkészítésére, az engedélyek beszerzésére, a közművek egyeztetésére vonatkozóan a műszaki leírás és az organizációs fejezet tartalmaz előírásokat. A meglévő és a terv szerint kialakítandó körzethatárok és szakaszhatárok helyét az üzemeltetővel egyeztetni kell. A kivitelezés megkezdése előtt a burkolat és zöldterület bontási munkákra az engedélyt a Polgármesteri Hivataltól meg kell kérni. A vezeték létesítése mezőgazdasági nagyüzemi művelésű földterületet nem érint, ideiglenes földterület kivonásra nincs szükség. A tervben szereplő egyeztetési jegyzőkönyvekben előírt feltételeket, előírásokat be kell tartani. A kivitelezés megkezdése előtt az egyeztetési jegyzőkönyvekben előírt következő üzemeltetőktől szakfelügyeletet kell kérni: Kell kérni! A kivitelezés megkezdése előtt az egyeztetési jegyzőkönyvekben előírt következő üzemeltetőktől kell keresztezés miatt a kitűzetést megrendelni: A munkaterület átadás-átvételéről jegyzőkönyvet kell felvenni. A kivitelezés megkezdése előtt az erősáramú kábel nyomvonalát ki kell tűzetni. A kivitelezés és üzembe helyezés során be kell tartani a Munkavédelmi Szabályzat és a vonatkozó szabványok előírásait. Különös gondot kell fordítani a feszültségmentesítések és feszültség alá helyezések szabályos megkérésére és végrehajtására. A szükséges feszültségmentesítések idejét az illetékes áramszolgáltatói egységgel kell egyeztetni, majd megkérni. A kivitelezés megkezdéséről és a feszültségmentesítések várható időtartamáról az érintett lakosságot tájékoztatni, az intézményeket értesíteni kell. A kivitelezés ideje alatt biztosítani kell, hogy az energia ellátás kimaradása minimális legyen. A kivitelezéshez szükséges feszültségmentesítések darabszáma a következő: KIF hálózaton: 15 db.,köf hálózaton 1 db A kivitelezés ideje alatt a fogyasztók összetétele miatt az alábbi aggregátoros ellátásra van szükség (darabszám, teljesítmény, üzemóra megjelölésével): A vezeték tervezett nyomvonalával egyeztetni kell e párhuzamosan haladó és keresztező közművek, felszíni létesítmények helyzetét. Azonosítás után, ha szükséges, a nyomvonalon kutatógödröket kell kiásni, és további pontosítással kell meghatározni a közművek tényleges helyzetét. Ha a munkavégzés során idegen illetve saját közmű megsérül, arról annak üzemeltetőjét haladéktalanul értesíteni kell. A munkálatok ideje alatt az utakon biztosítani kell a közlekedés zavartalanságát. Utak mellett végzett hálózatépítés időtartama alatt sebességkorlátozó táblákkal kell az érintett szakaszon a közlekedés és a munkavégzők biztonságát szavatolni kell. A munkálatok ideje alatt a nincs szükség forgalomkorlátozási tervet készíteni. A közvilágítási és kommunális hálózatok érintésvédelmét a nullázási vázlatok szerint kell kialakítani. Üzembe helyezés előtt ellenőrizni kell a helyes fázissorrendet és biztosító értékeket. A kábelfektetés után el kell végeztetni a geodéziai felmérést, nyitott kábelároknál. A kivitelezés csak a jogerős vezetékjogi engedély birtokában kezdhető meg (10, 20 és 35 kv-os vezetékek esetén). Az építés során, munkaterület elhagyása előtt és a kivitelezés befejeztével az igény-bevett járdát, zöld-, magán- és közterületet az eredeti állapotnak megfelelően helyre kell állítani, a keletkezett hulladék anyagokat el kell szállítani. A meglévő közművek közelében 2-2 m-es távolságon belül csak kézi földmunka végezhető. A munkaterület megközelítése :Szombathely Kiskar, Petőfi S. u A kivitelezőnek legkésőbb a munkaterület átadás átvételéig organizációs tervet kell készítenie, amit az illetékes műszaki ellenőrrel jóvá kell hagyatni. Egyéb észrevételek: Szombathely, október hó. Horváth Gyula Vladimír villamos tervező Kamarai nyilv. szám: V-T,EN-T

20 20 KÖRNYEZETVÉDELMI FEJEZET Szombathely, Berzsenyi tér és környéke felújítása elektromos terve című hálózatszerelési munkákhoz Az E.ON ZRt. működési területén a környezetvédelmi feladatokat a Részvénytársaság Környezetvédelmi Szabályzata tartalmazza. A környezetvédelmi Szabályzat hatálya kiterjed azokra az idegen munkavállalókra, kivitelezőkre is, akik az E.ON ZRt. telephelyein, az E.ON Z Rt. által üzemben tartott berendezéseken munkát végeznek. Az idegen vállalkozásban végzett tevékenységek esetében a megrendelőnek és vállalkozónak, kivitelezőnek a környezet védelmével kapcsolatos kötelezettségeit a keretszerződésben kell rögzíteni. Kivitelezéskor különös gondot kell fordítani a talaj és termőföld védelmére. Törekedni kell a környezetbarát technológiák alkalmazására. Az országos vagy helyi jelentőségű védett természeti területen csak a tájvédelmi szakhatóság által jóváhagyott jogerős környezetvédelmi engedély alapján lehet megkezdeni a kivitelezést, a környezetvédelmi engedélyben foglaltak maradéktalan betartásával. Be kell tartani a Földhivatal hatósági előírásait az időleges földterület kivonási engedélye szerint, a Megyei Növény és Talajvédelmi Szolgálat szakhatósági hozzájárulásában tett előírásokat az ideiglenesen más célra igénybevett földterületek újrahasznosítására vonatkozóan. Kivitelezés után a talajszerkezetet és a természetes növénytakarót eredeti állapotának megfelelően helyre kell állítani. A munkaterületet rendezett és tiszta állapotban kell visszaadni rendeltetésének. A létesítmények építése, bontása, felújítása során törekedni kell arra, hogy az előidézett környezeti hatások ne okozzák a talaj termőképességének csökkenését. Az MSZ sz. szabvány értelmében 800 kg-nál több olajat tartalmazó villamos berendezés létesítése, felújítása vagy bővítése esetén a villamos berendezés alatt zárt vasbeton medencét kell kialakítani víz-és olajálló szigeteléssel. Kivitelezéskor gondoskodni kell arról, hogy sem a felszíni, sem a felszín alatti vizek ne szennyeződjenek. A munkavégzés során keletkeznek veszélyes és nem veszélyes hulladékok, melyek a következők lehetnek: Nem veszélyes hulladékok: A hálózatok bontásából származó vezetékek, fém kábelösszekötők, szigetelők, armatúrák, stb. Új hálózatok építésekor a felszerelt elemek göngyölegei, a munkavégzés során eltávolított növényzet maradékai, vissza nem tölthető föld, betontörmelék, aszfalt törmelék, stb. Veszélyes hulladékok: festékes rongy, hígítók, kábelmassza, olajos rongy, olajos kábelhulladék, műanyagos kábelhulladék, selejt fénycső, Hgl és Na fényforrások, stb. A keletkezett hulladékok szakszerű tárolásáról valamint az építési munka befejezése után azok elszállításáról a kivitelező köteles gondoskodni. A környezetvédelemmel kapcsolatos fontosabb jogszabályok: 1996 évi LIII. törvény a természetvédelemről évi LIV. törvény az erdőről és az erdő védelméről évi LV. törvény a vadvédelemről, a vadgazdálkodásról valamint a vadászatról évi LIII. törvény a környezet védelmének általános szabályairól évi LXXVIII. törvény az épített környezet alakításáról é védelméről évi LV. törvény a termőföldről évi XLVIII. törvény a villamos energia termeléséről, szállításáról és szolgáltatásáról 102/1996. (VII.12.) Korm. rendelet a veszélyes hulladékokról 12/1983. (V.12.) MT rendelet a zaj- és rezgésvédelemről 4/1984. (I.23.) EÜM rendelet a zaj- és rezgésterhelési határértékek megállapításáról 36/1997.(XII.8.) KTM rendelet a környezetvédelmi felügyelőségek, valamint nemzeti park igazgatóságok illetékességi területéről 211/1997.(XII.26.) Korm. rendelet a környezetvédelmi felügyelőségek, valamint nemzeti park igazgatóságok feladat- és hatásköréről, továbbá a környezet- és természetvédelmi felügyelőségekről 166/1999.(XI.19.) Korm. rendelet 8/2001.(III.30) GM rendelet Szombathely, október hó a tájvédelmi szakhatósági hatáskörbe tartozó engedélyezési eljárásokról a Villamosmű Műszaki-Biztonsági Követelményei Szabályzat hatálybalépéséről.. Horváth Gyula Vladimír villamos tervező Kamarai nyilv. szám: T,EN-T

21 21 TŰZVÉDELMI ÉS VAGYONVÉDELMI FEJEZET Szombathely, Berzsenyi tér és környéke felújítása elektromos terve című hálózatszerelési munkákhoz Az E.ON ZRt. területén a tűz elleni védekezés feladatait az E.ONZ Rt. Tűzvédelmi Szabályzata tar talmazza. A Tűzvédelmi Szabályzat hatálya kiterjed azokra az idegen munkavállalókra is, akik az EON ZRt. telephelyein, az E.ON ZRt. által üzemben tartott berendezéseken munkát végeznek, a munkavégzésre vonatkozó tűzvédelmi kötelezettségeket a megrendelőnek és a kivitelezőnek keretszerződében kell rögzíteni. Ha a villamos hálózatszerelési tevékenység során alkalomszerű tűzveszélyes tevékenység végzésére kerül sor, akkor erre a munkavégzésre engedélyt kell kiállítani. A tűzveszélyes tevékenység engedélyezésének rendjét az EON ZRt. Tűzvédelmi Szabályzata tartalmazza. A kivitelezést követően a kivitelezőnek szabványossági nyilatkozatban kell nyilatkoznia a kivitelezés során érintett tűzvédelmi előírások, szabványok betartásáról Szabadvezetékek építése, fenntartása erdős és mezőgazdasági területen A munkavégzés során be kell tartani a felsorolt jogszabályok, szabványok előírásait, valamint az érvényben lévő típustervekben és technológiai előírásokban foglaltakat. A hegesztések helyén és annak környezetében az éghető anyagokat, avart el kell távolítani. A munkavégzés alatt 1 fő ügyeletet kell biztosítani, aki a lehulló izzó részeket rögtön eloltja. Az esetleges tűzoltáshoz 2 db csákányt, 2 db 6 kg-os porral oltókészüléket, 2db lapátot kell a hegesztés helyén tárolni. A benzinüzemű munkagépek (kompresszor, kézi fűrészgépek) üzemanyag tartályainak feltöltését csak a gép üzemszünetében, elfolyás ellen védve, lehetőleg földúton szabad végezni úgy, hogy a töltés idejére a kézi tűzoltó-készüléket készenlétben kell tartani. Tüzet rakni csak kijelölt tűzrakó helyen szabad engedély birtokában és ott állandó felügyelettel kell biztosítani, figyelembe véve az aktuális tilalmi időszakokat. Szabadvezeték létesítése lakott területen A munkavégzés során be kell tartani a felsorolt jogszabályok, szabványok előírásait, típusterveket és technológiai utasításokat. Hegesztést csak elkerített területen szabad végezni, melyről az éghető anyagokat eltávolítottuk. Fokozott figyelmet kell fordítani az izzó fémrészek visszahűtésére. Az esetleges tűzoltáshoz szükséges oltóeszközt a helyszínen biztosítani kell. Kisgépek üzemanyagtartályát csak talajszinten szabad feltölteni. A töltés idejére a tűzoltó készüléket készenlétben kell tartani. Szabadvezeték és kábel létesítése üzemanyagtöltő állomás, gázfogadó állomás és gázvezeték közelében Általános szabály a dohányzási és tűzgyújtási tilalom! A munkavégzés során be kell tartani a felsorolt jogszabályok, szabványok előírásait, valamint az érvényben lévő típustervek, technológiai utasítások előírásait. A hegesztés környezetében az éghető anyagokat el kell távolítani és a munkaterületet el kell keríteni. Fentiek a hivatkozott területeken általában nem megoldhatók. Vagy más kötési technológiát kell előírni (pld. Hideg zsugor kötés, csavaros kötőelem alkalmazása, stb.), vagy a tűzveszéllyel járó munka tárgyát kell távolabb vinni, ha lehetséges. Mindenképen egyeztetni kell a tűzveszélyes létesítmény üzemben tartójával a biztonsági távolság, és többlet műszaki előírások tekintetében, a munka megkezdése előtt! Ha mégis elkerülhetetlen: Fokozott figyelmet kell fordítani az izzó fémrészek visszahűtésére. A hegesztés időtartamára 2 db 6 kg-os porral oltót kell készenlétben tartani. Üzemanyagtöltő állomásnál a veszélyességi övezettől 10 m-re lehet kábelmassza melegítést végezni, tűzoltó eszköz helyszínen tartása mellett. A gázfogadó és -szállító létesítmények közelében végzett hegesztésnél meg kell győződni a környék gázkoncentrációjáról. A kábelmasszát csak talajfelszínen szabad melegíteni, a veszélyességi övezet, a szélerősség és szélirány figyelembevételével. A munkavégzés idejére szakfelügyeletet kell kérni. Kábelszerelvények készítése, kábelmassza melegítése A munkavégzés során be kell tartani a felsorolt jogszabályok, szabványok előírásait, az érvényben lévő technológiai utasítások előírásait. A hegesztés helyét, a kábelszerelvények környékét 2 m-es körzetben a keletkező kábelhulladéktól és éghető anyagoktól meg kell tisztítani. Gondoskodni kell a munkagödörben a többi kábel letakarásáról és a lehulló izzó fémrészek eloltásáról. Az esetleges tűz eloltására a hegesztés idejére 2 db 6 kg-os porral oltókészüléket, 2 db lapátot és 2 db csákányt kell készenlétben tartani. A melegítési hely környékéről az éghető anyagokat el kell távolítani, és a munkaterületet el kell keríteni. A tárgyi munka során felmerülő tűzveszélyes tevékenységek A tárgyi munkával érintett tűzveszélyes helyek, közművek és üzemeltetőjük: Az általános előírásokon túl betartandó egyedi előírások:

22 22 Fontosabb tűzvédelmi jogszabályok: évi XXXI. törvény a tűz elleni védekezésről, a műszaki mentésről és a Tűzoltóságról 115/1996. (VII.24.) Kormányrendelet a tűzvédelmi hatósági tevékenység részletes szabályairól, a hivatásos önkormányzati tűzoltóságok illetékességi területéről 30/1996. (XII.6.) BM rendelet a tűzvédelmi szabályzat készítéséről 35/1996. (XII.29.) BM rendelet az Országos Tűzvédelmi Szabályzat kiadásáról (OTSZ) 12/1997. (II.26.) BM az erdők tűz elleni védelméről 13/1997. (II.26.) BM rendelet a tűzesetek vizsgálatára vonatkozó szabályokról 27/1997. (IV.10.) BM rendelet a tűzvédelmi megfelelőségi tanúsítvány beszerzésére vonatkozó szabályokról 2/2001. (I. 17.) Korm. Rendelet a veszélyes anyagokkal kapcsolatos súlyos balesetek elleni védekezésről 7/2001. (IV. 27.) BM rendelet az erdők tűz elleni védelméről szóló 12/1997. (II. 26.) BM rendelet módosításá 2/2002. (I. 23.) BM rendelet a tűzvédelem és a polgári védelem műszaki követelményeinek megállapításáró 8/2001.(III.30) GM rendelet a Villamosmű Műszaki-Biztonsági Követelményei Szabályzat hatálybalépéséről ORSZÁGOS TŰZVÉDELMI SZABÁLYZAT 28/2011. (IX. 6.) BM rendelet 55/2012. (X. 29.) BM rendelet az Országos Tűzvédelmi Szabályzatról szóló 28/2011. (IX. 6.) BM rendelet módosításáról Fontosabb tűzvédelemmel kapcsolatos, jogszabály által kötelező érvényűvé nyilvánított szabványok: MSZ 151 szabványsorozat Erősáramú szabadvezeték MSZ 274 szabványsorozat Villámvédelem MSZ 1585 szabványsorozat Erősáramú üzemi szabályzat MSZ 1600 szabványsorozat Létesítési biztonsági szabályzat 1000 V-nál nem nagyobb feszültségű erősáramú villamos berendezések számára MSZ 1610 szabványsorozat Létesítési biztonsági szabályzat 1000 V-nál nagyobb feszültségű erősáramú villamos berendezések számára MSZ 595 : 1 : 1986 Építmények tűzvédelme. Fogalom meghatározások MSZ 6292 : 1997 Gázpalackok szállítása, tárolása és kezelése MSZ 9904 : 1984 Éghető folyadékok tárolása és szállítása 300 l-ig MSZ 9943 : 1994 Üzemanyagtöltő állomás (benzinkút) előírásai MSZ Erősáramú kábelvonalak 0,6/1 kv-tól 40/69 kv-ig terjedő névleges feszültségre MSZ szabványsorozat Éghető folyadékok és olvadékok tároló- és kiszolgáló létesítményeinek, berendezéseinek tűzvédelmi előírásai MSZ ; 1991 Villamosenergia-fejlesztő, -átalakító és -elosztó berendezések tűzvédelme Fontosabb utasítások: E.ON Hungária Rt. villamos hálózatokat üzemeltető területileg illetékes munkaszervezeteinek kiemelten fontos utasításai. Vagyonvédelem Kivitelezés során a munkaterületre lehetőség szerint csak a napi munkának megfelelő anyagokat kell kiszállítani, hogy felügyelet nélkül anyag a területen ne maradjon. Amennyiben ez nem valósítható meg, a helyszín adottságainak megfelelően bekerített, zárható területen kell a felhasználandó anyagok védelméről gondoskodni. Szombathely, október hó Horváth Gyula Vladimír villamos tervező Kamarai nyilv. szám: T,EN-T
