A Közösség Energiatermelő Stratégiájának Legújabb Eredményei. Dr. Nagy József, elnök, DE tanszékvezetője Vass Lajos, doktorandusz

Átírás

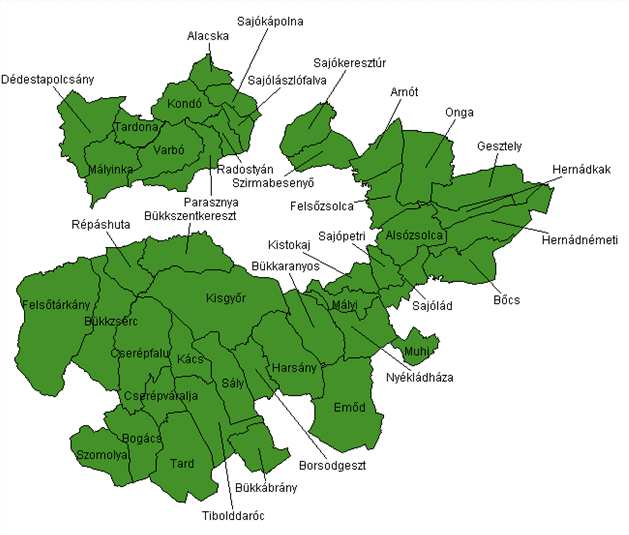

1 A Közösség Energiatermelő Stratégiájának Legújabb Eredményei Dr. Nagy József, elnök, DE tanszékvezetője Vass Lajos, doktorandusz Magyar Elektrotechnikai Egyesület rendezvénye Budapest, A BTLE települések 44 település fő 4 kisváros az itt élő lakosok száma fő 1

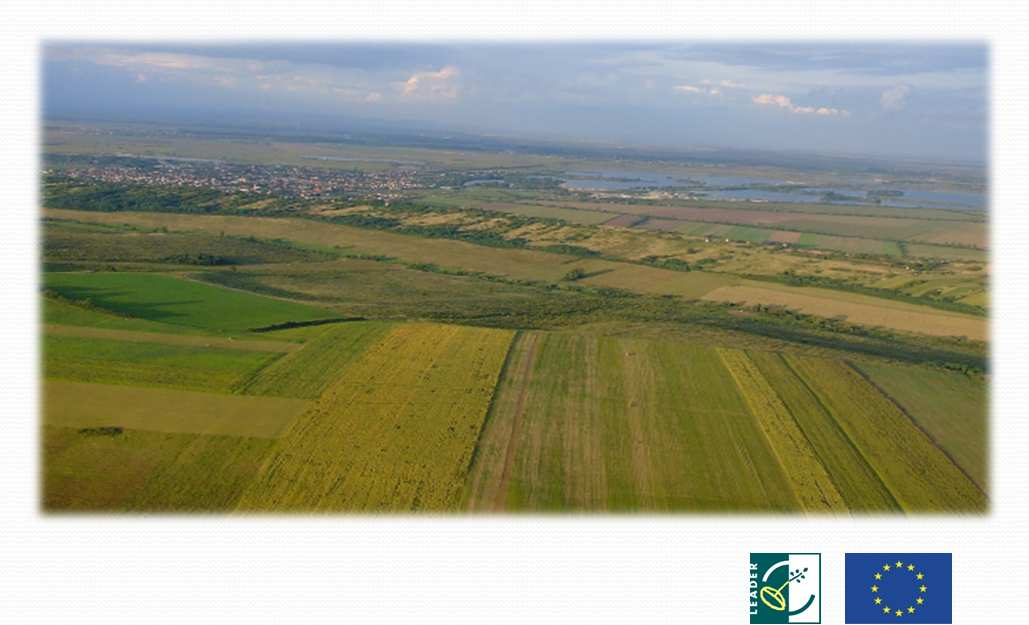

2 A BTLE bükki tája A BTLE alföldi tája 2

3 A bükkábrányi lignitbánya Foglalkoztatási helyzet A 10 legnagyobb vállalkozásból 6 külföldi tulajdonban van A 10 legnagyobb foglalkoztató vállalkozásból 8 db a bányászat, feldolgozóipar, villamosenergia, gáz-, gőz-és vízellátás szektorban működik 3

4 A lakosság iskolai végzettség szerinti összetétele (fő) A BTLE HVS prioritásai 1. A megújuló energiaforrások (RES) hasznosítása, az energiahatékonyság (EE) növelése. 2. A XXI. századi tiszta technikák, technológiák meghonosítása. 3. Az életminőség javítása a településeinken. 4. Közösségeink fejlesztése. 5. Az idegenforgalom fejlesztése. 4

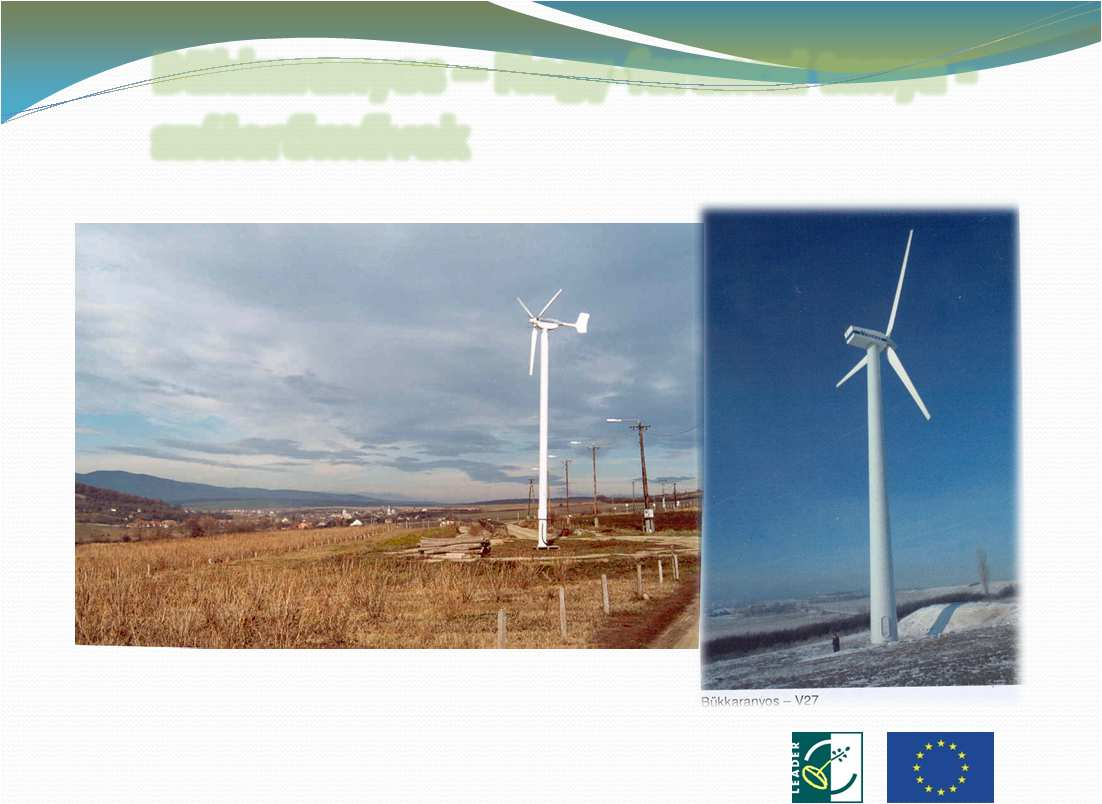

5 Bükkaranyos Nagy-ferenczi tanya madártávlatból Bükkaranyos Nagy-ferenczi tanya - szélerőművek 5

6 A MIKROVIRKA rendszerű 1 falu 1 MW integráció I. üteme (2010.) Arnót (2) Bogács (2) Bőcs Bükkaranyos Bükkszentkereszt Cserépfalu Dédestapolcsány Emőd Felsőtárkány Felsőzsolca Harsány Hernádkak Hernádnémeti (2) Kisgyőr (2) Mályinka Parasznya (2) Radostyán Sajókápolna Szomolya Tard Varbó (2) A MIKROVIRKA rendszerű 1 falu 1 MW integráció I. ütem 27 db Faluközösségi Energiaudvarban: 24 db 3-5 kwp/db naperőművet, 5 db 5-15 kwp/db növényolajos mini erőművet, 2 db 60 kw/db napparabolát, 2 db 120 kw/ db faapríték kazánt, 1 db 1,7 kwp szélgenerátort, 18 db 2 m2 napkollektort 100%-os EU LEADER saját forrásból, 277 millió Ft értékben valósítunk meg. 6

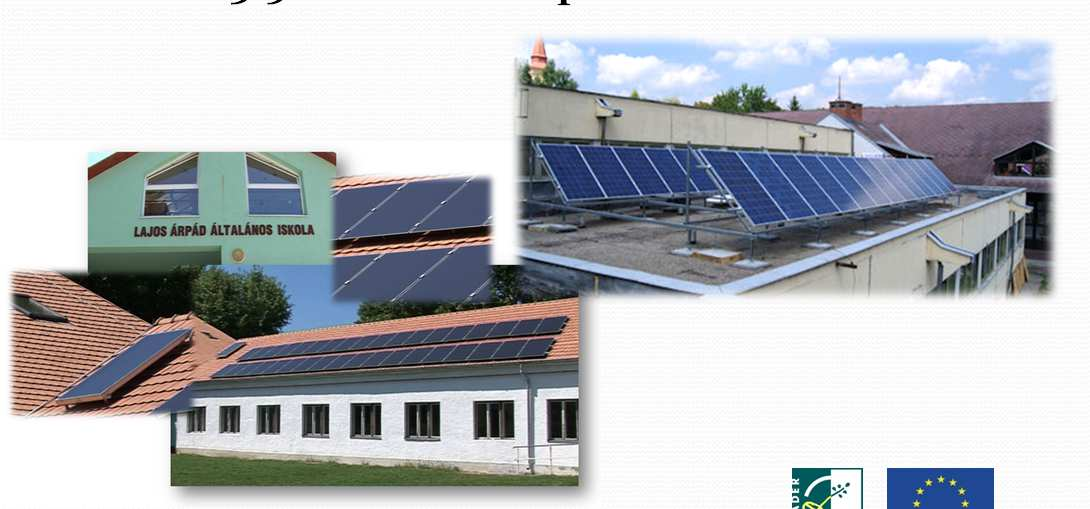

7 A MIKROVIRKA rendszerű 1 falu 1 MW integráció I. ütem 3-5 kw-os napelem rendszerek, egytengelyes napkövetővel A MIKROVIRKA rendszerű 1 falu 1 MW integráció I. ütem 3-5 kw-os fix napelem rendszerek 7

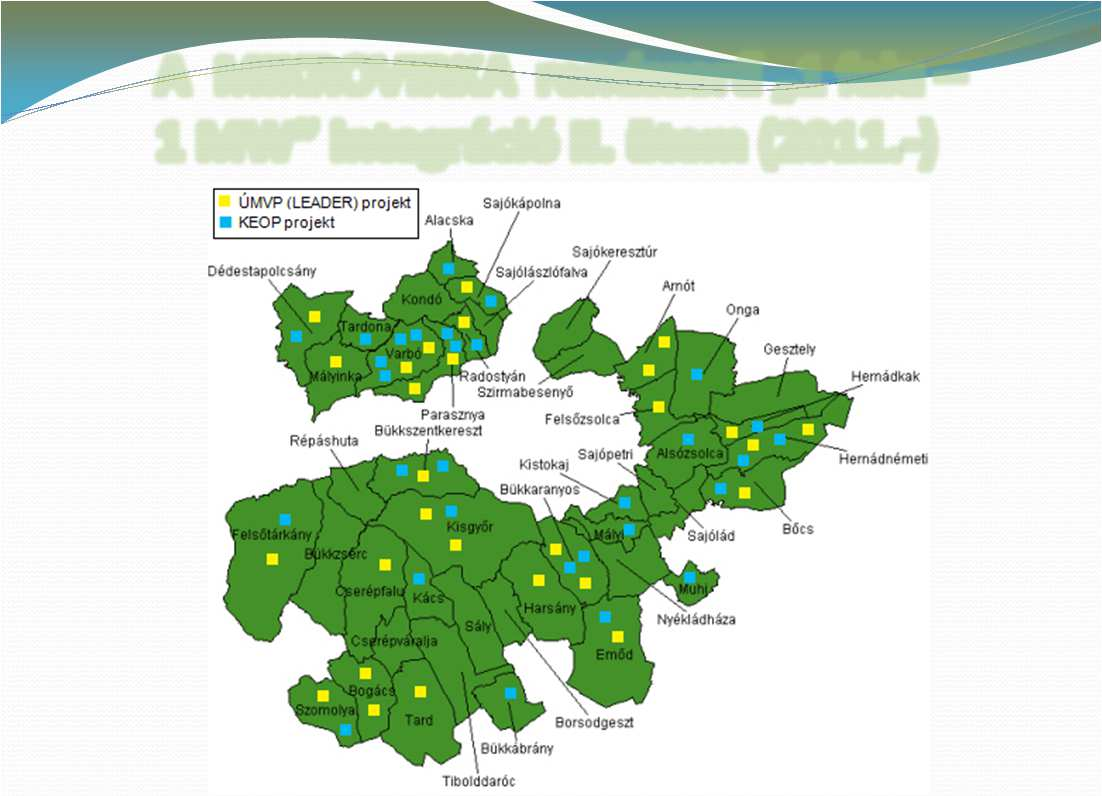

8 Bükkaranyos Nagy-ferenczi tanya - napparabola A MIKROVIRKA rendszerű 1 falu 1 MW integráció II. ütem (2011.-) 8

9 A MIKROVIRKA rendszerű 1 falu 1 MW integráció II. ütemének szerkezete Kö H2 1 db 1 db B1, B1, B1, B1, B1, B1 6 db A1,A1,A1,A1,A1,A1,A1,A1,A1,A1,A1, A2, A2, A2, A2, A2, A2 17 db 1 falu 1 MW integráció ROMAVIRKA tagjai 9

10 A MIKROVIRKA rendszerű 1 falu-1 MW integráció II. ütem Biogáz A MIKROVIRKA rendszerű 1 falu 1 MW integráció II. ütem Biogáz 10

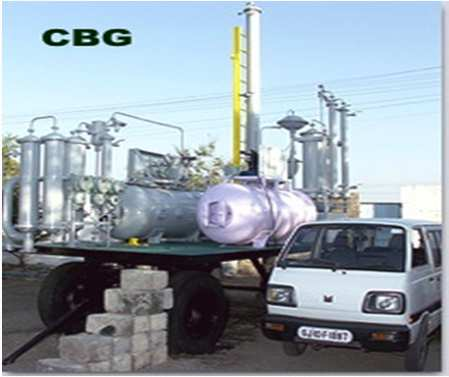

11 A MIKROVIRKA rendszerű 1 falu 1 MW integráció II. ütem Indiai mintájú Biogáz A MIKROVIRKA rendszerű 1 falu 1 MW integráció II. Ütem Indiai mintájú Biometán (CBG) üzem és töltés 11

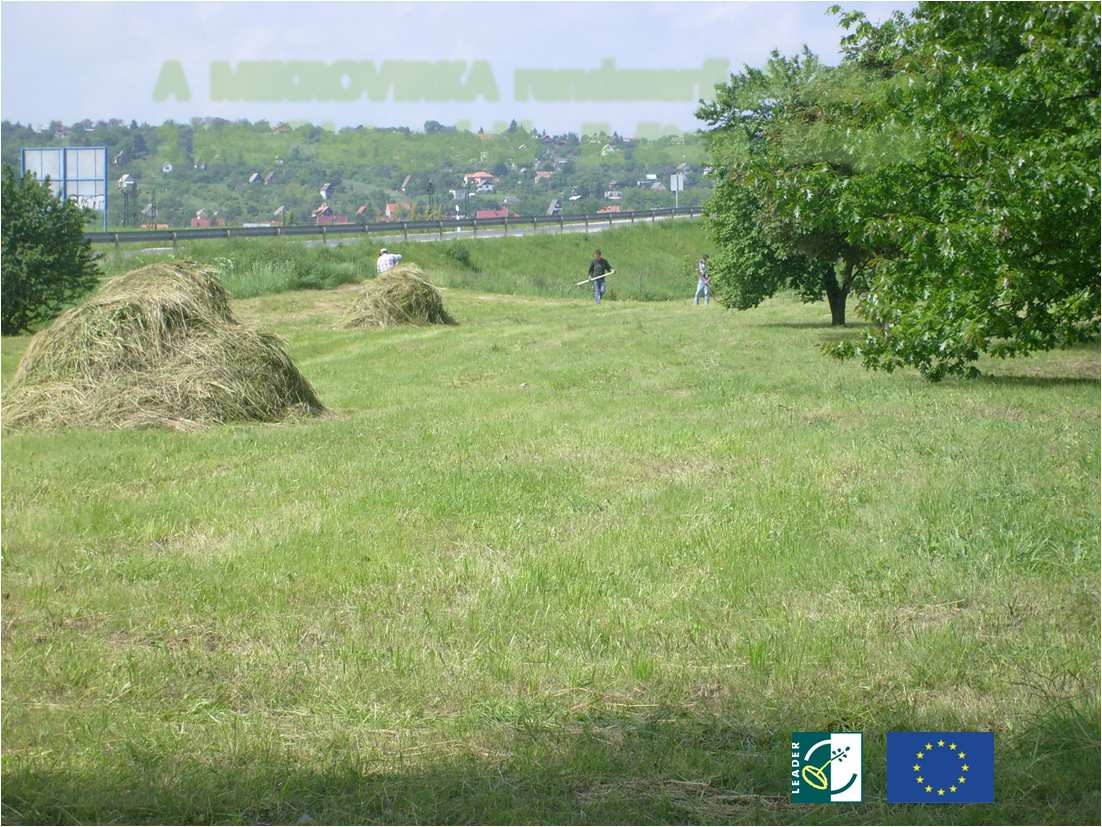

12 A MIKROVIRKA rendszerű 1 falu 1 MW integráció II. ütemének érdekeltségi rendszere Lágyszárú kaszálékért: Pénzt Elektromos áram bónuszt Hőenergia bónuszt 12

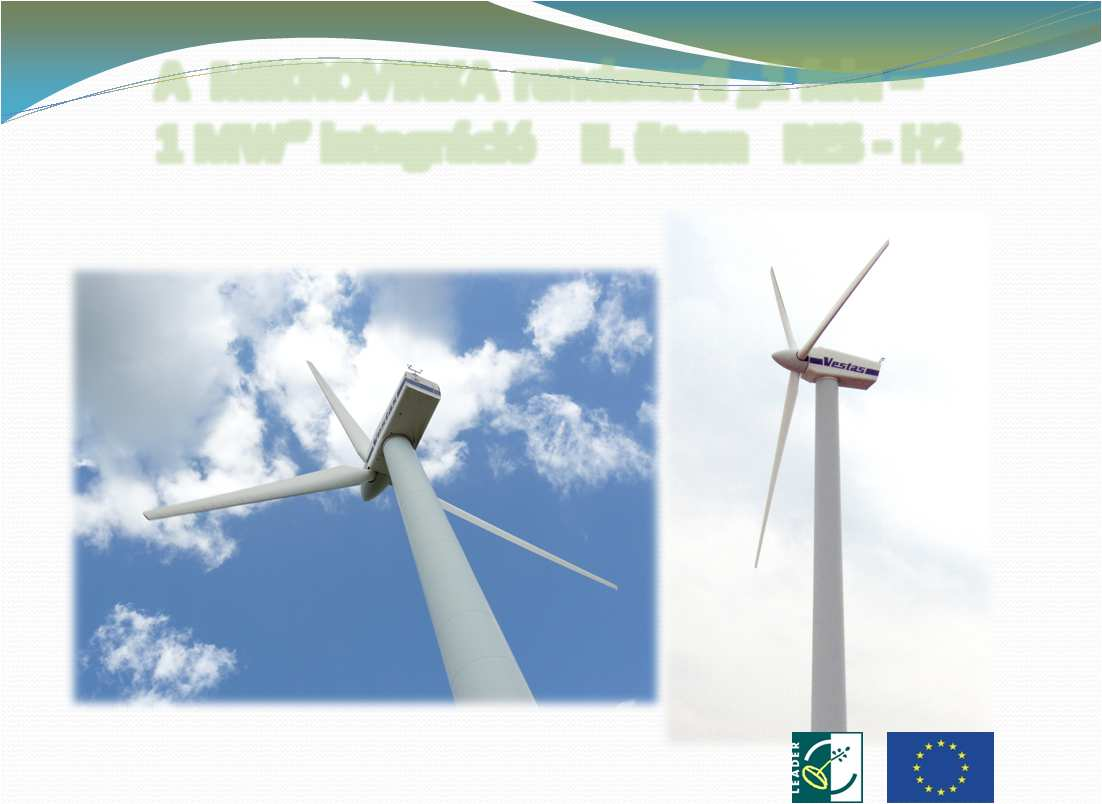

13 A MIKROVIRKA rendszerű 1 falu 1 MW integráció II. ütem RES H2 A MIKROVIRKA rendszerű 1 falu 1 MW integráció II. ütem RES - H2 13

14 A MIKROVIRKA rendszerű 1 falu 1 MW integráció II. ütem RES - H2 50 kw-os konténeres BB 14

15 15

16 A MIKROVIRKA rendszerű 1 falu 1 MW integráció II. ütemének érdekeltségi rendszere RES elektromos áramért Pénzt Biztonságos áramellátást Hidrogént Az EU kohéziós politikájának befektetési célterületei Energia-hatékonyság Képzés Megújuló energia források KKV-k támogatása Kutatás, innováció Közlekedés, szállítás Régiók közötti együttműködés 32 16

17 Az EU irányelvei, a fejlődés iránya ( ) A zöld járművek üzemanyagai: Elektromos töltés (BEV) Hidrogén (FCEV) Folyékony és gáznemű bioüzemanyagok(ökometán,-metanol, -etanol; biodízel; stb.) (EUCOM (2010) 186 közl.) Mc Kinsey & Co. Tanulmány - A III. Ipari Forradalom termékei FCEV PHEV BEV 17

18 Különálló vagy autóba épített töltőberendezés Egyenáramú (DC) vagy váltakozóáramú (AC) töltés AC töltés DC töltés Autóba épített töltő CHAdeMO module DC Gyorstöltő Állomás BMS Li-ion akkumulátor Minden autónak rendelkeznie kell egy saját töltővel Egy töltőállomást több autó töltéséhez is használhatunk ABB Group January 15, 2014 Slide 35 AC és DC töltési módszerek alkalmazásai Különböző megoldások különböző helyzetekhez Autópálya - Töltőállomások DC gyorstöltés perc Kereskedelmi Töltőállomások DC & AC töltés perc. Irodai Töltőállomások AC & DC töltés perc. (gyors) 8 óra (napközben) Otthoni Töltőállomások AC & DC töltés 8 óra (éjszaka)) 2 óra (csepptöltés) ABB Group January 15, 2014 Slide 36 18

19 Megtehető távolság 30 perces töltéssel[km] kW AC Technológia 11kW 22kW 50kW DC Technológia 80/90kW 240V / 10-16A 400V / 16A 400V / 32A CHAdeMO DC Combo Coupler 120kW Chinese std Csatlakozó Autótipusok 2013-ig Minden Elektromos autó German / US OEMs A MIKROVIRKA rendszerű 1 falu 1 MW integráció III. üteme (2012.) 19

20 A MIKROVIRKA rendszerű 1 falu 1 MW integráció III. ütem 26 db Faluközösségi Energiaudvarban: 23 db 0,5-12 kwp/db naperőművet, 3 db napelemes garázst, 2 db 150 kw biomassza kazánt, 18 db tárolót, 23 db elektromos töltőt, 1 db geotermikus rendszert, 1 db 5 kwpszélerőművet 100%-os EU LEADER saját forrásból, 326 millió Ft értékben valósítunk meg. Elektromos garázs 20

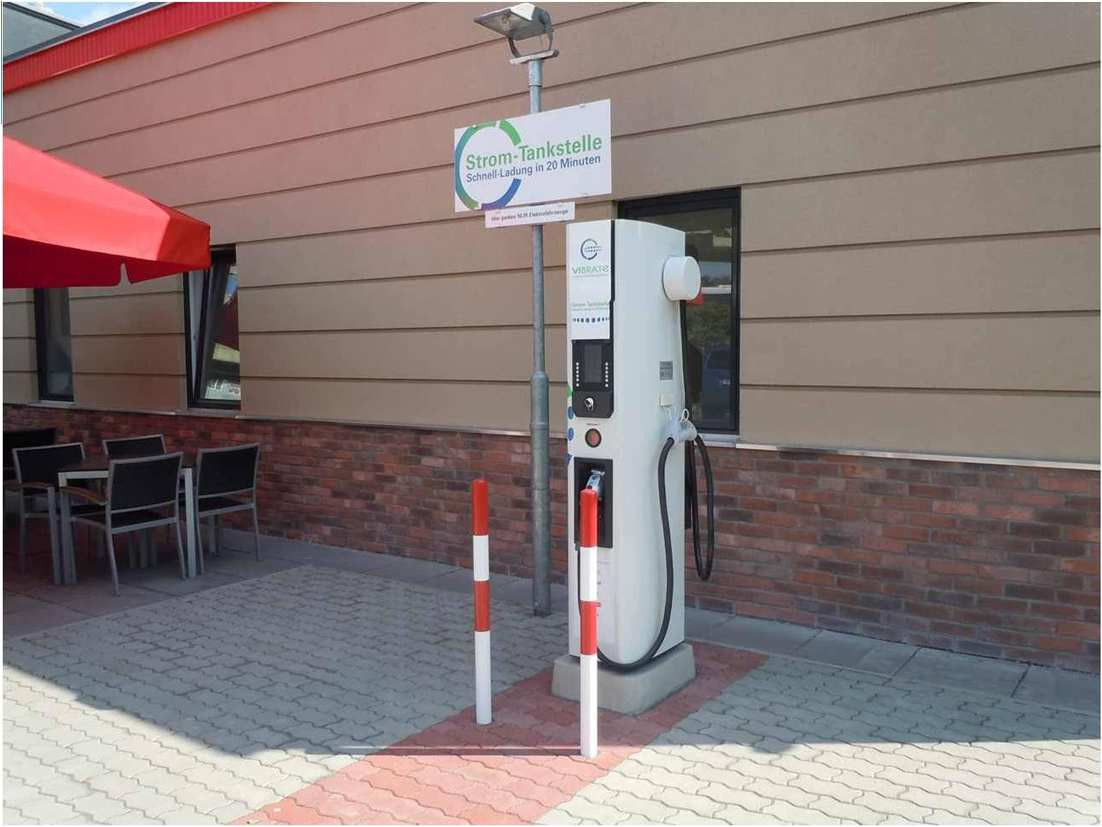

21 Elektromos töltőállomás Bükkábrányi LEADER BEV Kisállomás 21

22 Elektromos garázs Sajókápolna BEV gyorstöltők 22

23 Back-office integration API s Közvetlen kapcsolat Customer back-office OCPP Remote start event Remote stop event Aut. & trans. API Server Közvetlen kapcsolat: Etherneten és egy I/O port Interface Egységen keresztül lehet csatlakoztatni a Terra töltőállomást pl. Helyi Közvetlen Fizetési rendszer vagy Figyelmeztető / Alarm rendszerek. Az interface használható a tranzakciók kezdéséhez / leállításához, beleértve a rendszer státusz információinak megadásához. ABB Group January 15, 2014 Slide 45 23

24 24

25 LEADER Elektromos Utak és Kutak Hálózata LEADER-BEV-WAYS LEADER Közösségeink Innovatív Hálózatának megújuló elektromos energia előállítási, tárolási, intelligens töltési, zéró emissziós mobil felhasználási infrastruktúrájának fejlesztése, öko - turisztikai, oktatási, bemutatási céllal. LEADER Elektromos Utak és Kutak Hálózata LEADER - BEV WAYS 25

26 26

27 Méretek: 4040 x 1560 x 1925 mm Tömeg: 1330 kg Végsebesség: 100 km/h Hatótávolság lítium akkumulátorral: 240 km Ülőhelyek száma: 6 Töltési idő: 5-8 óra 12 Volt, 360Ah Lithium Battery 360A charge / discharge 70% lighter than lead Long cycle life (2,000-3,000) 5.3 kwh typical, 103Wh/ Kg 99% peak efficiency Safe chemistry Product in stock Price:$6,

28 Lithium-Ion Battery that Charges 120 Times Faster than Normal Developed a battery pack for electric vehicles that will fully charge in less than a minute. 28

29 29

30 30

31 31

32 32

33 EW kwh/100 km, 110 km/h, 300 km táv 33

34 Az 1 falu 1 MW típusú Energiaudvar felépítése 230 V AC 230 V AC GPRS Internet 230 V AC Impulzus Analog Vezérlés 230 V AC RS485 LAN 34

35 Irányító központ DG,RES CG, AE GPS Internet MAKROVIRKA SG VEIR Irányító központ felépítése Munkaállomás EG-Sema EG-Info EG-Szamla Szerver Tűzfal Távoli hozzáférés LAN kezelés SQL adatszerver WEB elérés LAN Mérőgép EG-Com TCP/IP kommunikáció. SQL adatbázis kezelés, naplózása. EG-Sema Az aktuális mérési adatok, állapotok, tárolt naplók megjelenítése. EG-Cont Menetrend tervezés leosztott menetrendek meghatározása EG-Info Terhelési görbék, alapstatisztikák, elemzési információk. EG-Szamla Számlák összeállítása, nyilvántartása, nyomtatása GPS Internet 35

36 MAKROVIRKA smart grid integráció modellje MAVIR Energiatőzsde METÁR HUPX MAKROVIRKA KÖZPONT Tárolás szervezési, műszaki, logisztikai, kereskedelmi optimalizálás Tárolás Termelt energia Fgyoasztott energia Töltőállomás MAKROVIRKA tagok BEV felhasználás Tárolás Stabil felhasználás MAKROVIRKA iparjogvédelme Atomerőművel (AE) és megújuló energiaforrásokkal (RES) működő, üzemanyagot, tüzelőanyagot és ipari alapanyagot előállító-, tároló-, és töltőállomások intelligens makrohálózata - MAKROVIRKA magyar szabadalmi bejelentés: P

37 Magyar Tudományos Akadémia Energiatudományi Kutatóközpont A Bükk-Miskolc Térségi LEADER HACS 1 falu 1 MW program megvalósítása Célkitűzés: Zéró emissziós, DG, RES elektromos energia előállítási, intelligens töltési, tárolási, mobil és stabil felhasználási célú, MAKROVIRKA típusú smart grid infrastruktúrájának fejlesztés és működtetése, együttműködésben a CG, AE- vel a MAVIR alá tagozódva 37

38 1/2014. (I. 3.) OGY határozat A Nemzeti Fejlesztés 2030 Országos Fejlesztési és Területfejlesztési Koncepcióról Klímapolitika és energiabiztonság Támogatni, ösztönözni kell az energiaszövetkezeteket, társulásokat, amelyek az alternatív energiaforrások felhasználására, a helyi okos hálózatok kiépítésére és ezek integrálására irányulnak. (252. oldal) 1/2014. (I. 3.) OGY határozat A Nemzeti Fejlesztés 2030 Országos Fejlesztési és Területfejlesztési Koncepcióról 4.3 Borsod-Abaúj-Zemplén megye FEJLESZTÉSI IRÁNYOK, A megújuló energiaforrások hasznosítása a decentralizált energiatermelő, tároló, elosztó és integráló rendszerek létrehozásával. (257. oldal) 38

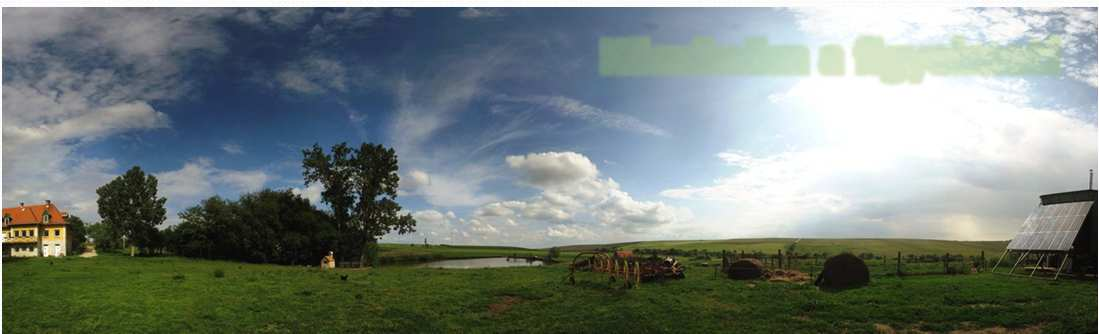

39 MAKRO VIRKA MIKRO VIRKA ROMA VIRKA Összefogás III. Ipari Forradalom Különböző fejlettségi szintű közösségek DG RES hasznosítók smart grid integrációi ROMAVIRKA, MIKROVIRKA, MAKROVIRKA Együttműködésben az CG AE és más CG-vel A MAVIR alá tagozódva Köszönöm a figyelmet! 39
